Эксцентриковая стяжка
Самым популярным видом соединительной фурнитуры на сегодняшний день, без сомнения, является эксцентриковая стяжка, сочетающая в себе высокую прочность соединения, малозаметность и возможность многократного использования.
В зависимости от производителя, эксцентриковые стяжки еще называют:
- Минификсами
- Рондофиксами
- Рафиксами

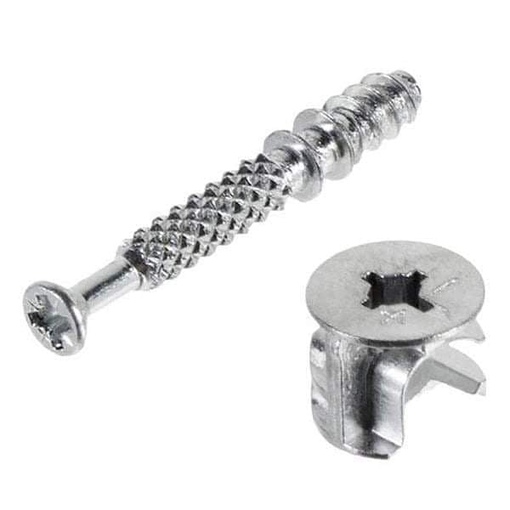

Эксцентриковая стяжка состоит из штока с Т-образной головкой и фиксатора (эксцентрика). Основным отличием видов стяжек друг от друга является диаметр эксцентрика: 12, 15 или 25 мм.
При использовании эксцентриков диаметров 25 мм. Обязательно используется пластиковая заглушка в цвет изделия. Основной недостаток эксцентриковой стяжки в эксплуатации — это возможное ослабление фиксатора. Различные производители решают эту проблему различным способом: делают внутреннюю рабочую поверхность вогнутой, либо ступенчатой.
Как зафиксировать эксценриковую стяжку
Как правило, эксцентриковая стяжка соединяет две детали изделия. Рассмотрим принцип работы стяжки на примере крепления ноги к столешнице офисного стола.
В верхней части ноги, на плоскости просверливаются два отверстия под металлический фиксатор. Далее, на торцевой части детали просверливаются два отверстия прямо над отверстиями под фиксатор, таким образом, чтобы получился сквозной канал. На столешнице сверлятся два глухих отверстия на том же расстоянии друг от друга, что и на ноге. В эти отверстия вкручивается металлический шток с Т-образной головкой.
Нога прикладывается к столешнице таким образом, чтобы шток прошел через сквозной канал и оказался в центре отверстия под фиксатор и вошел в фиксатор. Эксцентрик проворачивается по часовой стрелке до упора, пока не зафиксирует шток.
Использование эксцентриковой стяжки требует исключительно точного взаимного расположения отверстий под эксцентрик и шток, в противном случае можно сломать эксцентрик или детали изделия.
Именно отсутствие точного присадочного оборудования ограничивает использование эксцентриковых стяжек у большинства отечественных производителей.
См. также:
Мебельные петли | Направляющие для ящиков | Полкодержатели | Мебельные замки
Установка эксцентриковой стяжки + фото, видео
Эксцентриковая стяжка это один из нескольких видов крепежа который применяется при сборке корпусной мебели. Основным достоинством эксцентриковой стяжки является скрытая установка, т.е. на фасадной поверхности мебели отсутствует какой-либо крепеж. Эксцентриковая стяжка применяется для соединения деталей под углом 90 градусов.
Рис.1. Эксцентриковая стяжка применяется для соединения деталей мебели под углом 90 градусов. Для соединения 2-х деталей необходимо использовать две эксцентриковые стяжки. Основным достоинством эксцентриковой стяжки является скрытая установка. Поэтому часто применяется там, где нужно скрыть крепеж, например, на фасаде мебели.
Установка эксцентриковой стяжки
Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.
Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.

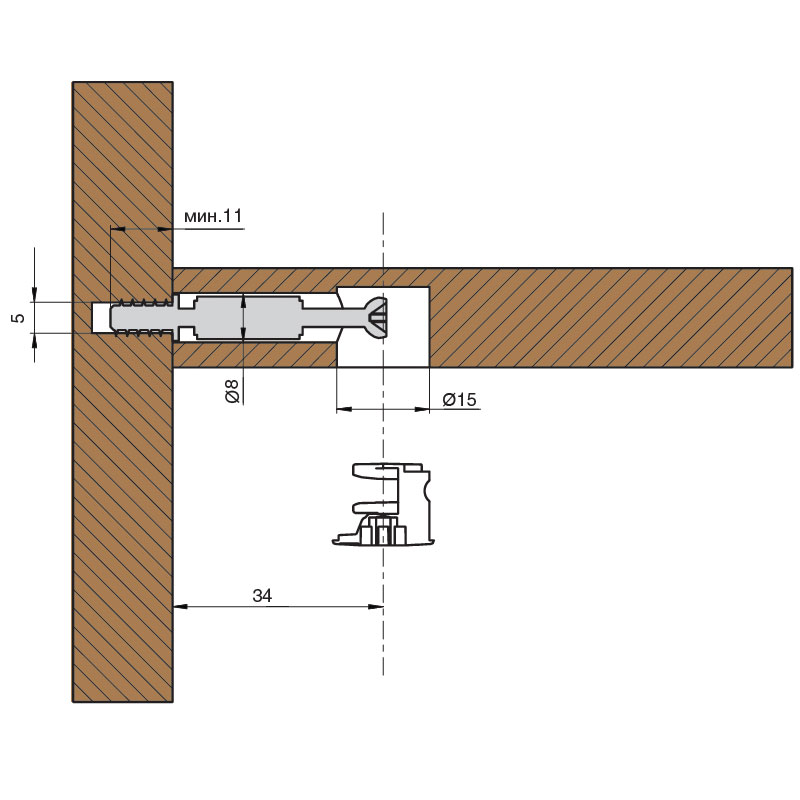

Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока. Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер.
В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.Разметка отверстий под эксцентриковую стяжку
Разметку удобно выполнять следующим образом. Необходимо положить соединяемые детали друг на друга, и отметить линию расположения эксцентриковой стяжки.
Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.
Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.
Инструмент для сверления отверстий
После того как разметка сделана необходимо просверлить все отверстия.
Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.
Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера. Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.
Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм. Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм. Выдержать глубину отверстия можно используя ограничитель глубины сверления.
С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.
Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.
Примеры применения эксцентриковой стяжки
Рис.6. Рис.7. Рис.8.Практические советы по установке эксцентриковой стяжки
Обратите внимание на две особенности, во-первых, глубина сверления 12 -13 мм, а толщина плиты ЛДСП 16 мм, во-вторых, у сверла имеется острый выступ необходимый для точного сверления, имеющий размер где-то около 3 мм. Оба этих обстоятельства приводят к тому, то легко ошибиться и пробить на сквозь плиту ЛДСП.
Рис.9. Достаточно частый дефект при сверлении отверстия под эксцентрик. Из-за большой глубины отверстия сверло может пройти насквозь и нарушить целостность поверхности детали.
Чтобы избежать указанных проблем следует пользоваться специальным ограничителем глубины сверления, с помощью которого можно точно контролировать глубину сверления.
Как установить эксцентриковую стяжку — видео
Мы рассмотрели способ соединения деталей эксцентриковой стяжкой, и технологию выполнения присадки отверстий.
Как вытащить эксцентрик из мебели?
Какие мебельные крепежи существуют и область их применения
Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.
Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный.
Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.
Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.
Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.
Винтовая стяжкаВинтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой.
Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.
Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.
Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.
Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.
Стяжка коническаяКоническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.
Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей.
В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!
Мебельный уголок
Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.
Евровинт
Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.
Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали.
Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.
Эта стяжка имеет 2 существенных недостатка:
Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.
Во-вторых , мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.
Стяжка эксцентриковая
Один из самых популярных на сегодняшний день видов крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.
Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.
Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.
Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.
Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

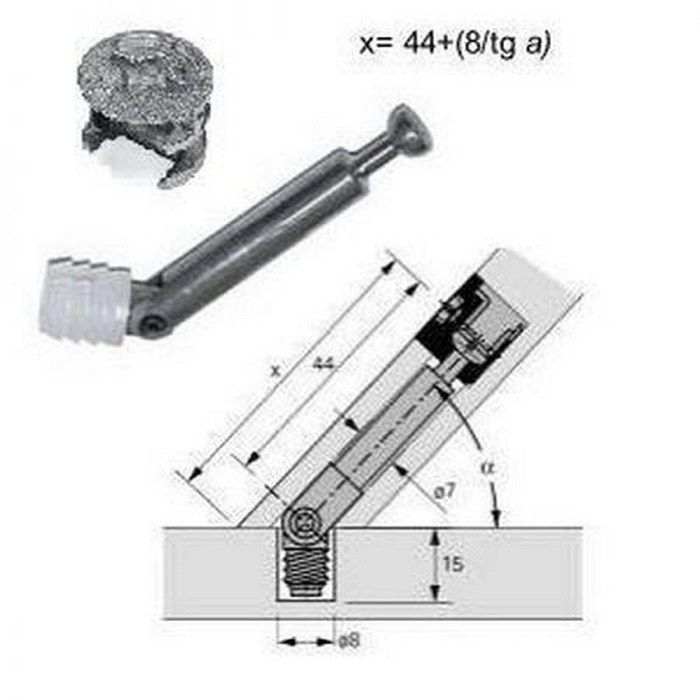

Разновидности эксцентриковых стяжек
Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней – металлическая стяжки, описанные выше.
Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же как и у ранее описанной эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.
Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.
Какие мебельные крепежи существуют и область их применения
Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов.
В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.
Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.
Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.
Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.
Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА.
В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.
Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.
Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.
Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.
Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.
Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.
Коническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.
Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!
Мебельный уголок
Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.
Евровинт
Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом.
Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.
Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.
Эта стяжка имеет 2 существенных недостатка:
Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.
Во-вторых , мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.
Стяжка эксцентриковая
Один из самых популярных на сегодняшний день видов крепежа.
Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.
Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.
Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.
Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.
Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.
Разновидности эксцентриковых стяжек
Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней – металлическая стяжки, описанные выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же как и у ранее описанной эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.
Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.
Эксцентриковая стяжка для мебели: как установить, виды и рекомендации
Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.
Видовое разнообразие креплений

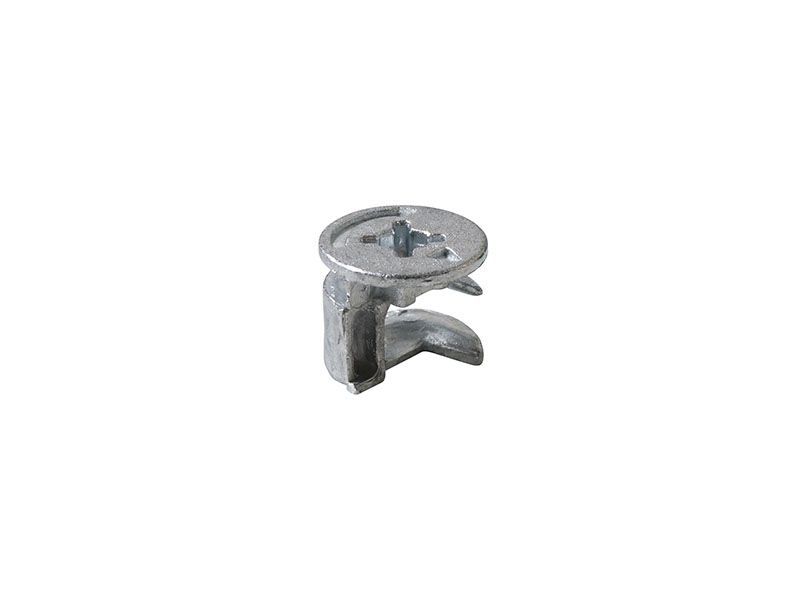

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:
- Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше.
Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится. - Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.

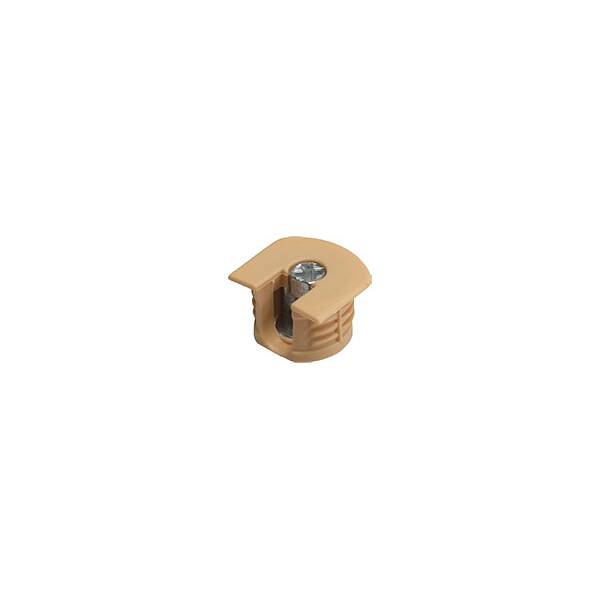

- Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.
Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.Что нужно знать перед покупкой стяжки для мебели?
Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:
- разный диаметр эксцентрика и высоту;
- разную длину стойки;
- два вида креплений;
- различаются типом футорки.
Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.
Достоинства и недостатки такого рода крепления
Основные достоинства эксцентриковой стяжки следующие:
- Экономный вариант стяжки, ведь его используют много раз.
- Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
- Готовая мебель становится жестче.
- Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.
Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:
- Подобные конструкции не каждому по карману.
- Долгий эксплуатационный период приводит к ослаблению креплений.
Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.
Монтаж стяжки
Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.
Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.
Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.
Разметка под стяжку
Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.
Присадка под стяжку
Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:
- два сверла;
- электрофреза.
Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.
Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.
Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.
Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.
Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.
