Фреза форстнера диаметром 35 мм с ограничителем глубины (сверло)
> Каталог товаров>Фрезы>Сверло Форстнера STRONG 35 мм по дереву для мебельных петель с регулируемым ограничителем
Артикул 053-35
Состояние: Новый товар

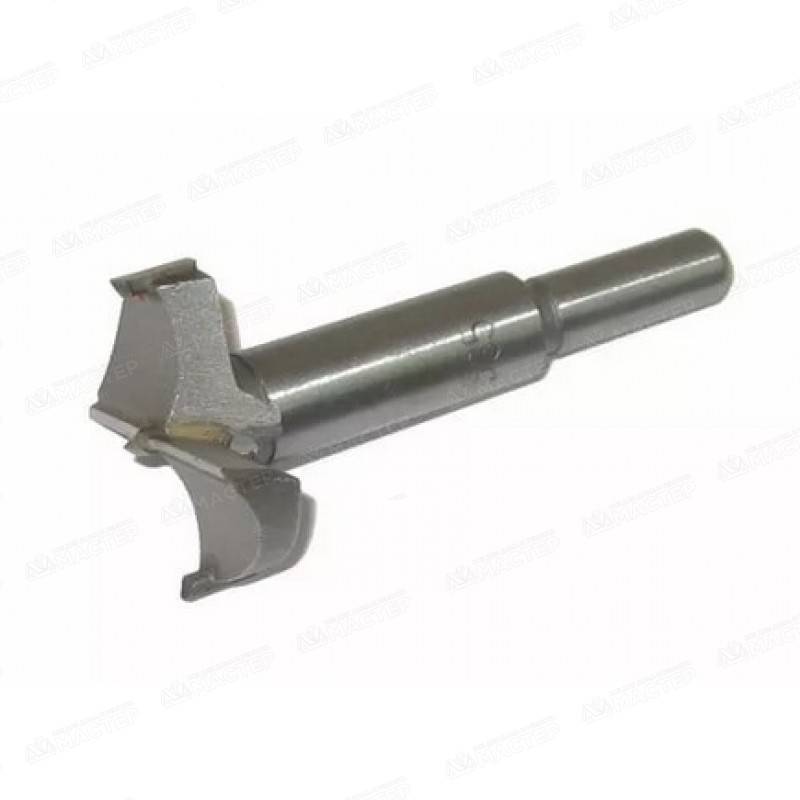

Фреза Форстнера 35 мм с ограничителем глубины для мебельных петель. Сверло с победитовыми напайками.
Подробнее
Этого товара нет в наличии
Сообщите мне, когда товар появится в продаже
Описание
Хотим сразу заметить, что в простонародье фрезу Форстнера называют сверлом Форстнера.
Фреза Форстнера 35 мм с предназначена для сверления отверстий с регулировкой глубины в древесине, фанере, ЛДСП, клееных щитах, пластмассе.
Чаще всего сверло форстнера 35 мм используют для установки мебельных петель с чашкой 35 мм
Ограничитель позволяет сверлить отверстия без риска создания сквозных отверстий, а линейка на хвостовике сделает настройку глубины простой и быстрой.
Сверлом форстнера можно пользоваться как в цеху без использования станка, на выезде, так и в присадочных станках, сняв ограничивающее кольцо с фрезы.
Характеристики:
Диаметр хвостовика | 8мм |
Серия | эконом |
Диаметр Фрезы Форстнера | 35 мм |
Упаковка | пластиковый блистер |
Производитель | Китай |
Информация: Нас часто спрашивают — «Чем отличается фреза от сверла?»
Сверло полностью состоит из быстрорежущей стали (как правило HSS или Р6М5), а фреза имеет твердосплавные победитовые напайки, либо полностью состоит из инструментальной высокоуглеродистой стали.
Отзывы
Сопутствующие товары
Покупатели этого товара так же приобрели:
- org/Product»>
Мебельный…
Мебельный шаблон для разметки ручек рейлинг,…
Фрезы…
Фреза Форстнера с победитовыми лезвиями…
Мебельный…
Шаблон для мебельных подъемных механизмов…
Мебельный…
Мебельный кондуктор 32С-5 средний, для присадки…
Мебельный…
Мебельный кондуктор 32К-5 короткий, для…
org/Product»>Фреза…
Фреза кромочная прямая с нижним подшипником…
Мебельный…
Мебельный шаблон для разметки и установки…
Наколка-цент…
Центрирующие наколки для сборки мебели из ЛДСП,…
Сверло Форстнера для установки мебельных петель
Содержание:
- Особенности конструкции сверла для мебельных петель
- Назначение и возможности применения
- Размерный ряд сверлильных насадок Форстнера
- Как правильно работать: порядок действий и полезные советы
- В чем преимущества данной насадки перед другими сверлильными оснастками
При изготовлении мебели часто используются так называемые «скрытые» элементы. Внешне их не видно, но они играют важнейшую роль в функционировании того или иного предмета мебели. К таким деталям относятся мебельные петли. Именно они дают возможность открывать дверцы шкафов, комодов под определенным углом. Такие петли имеют несколько составляющих, одним из которых является чашка. Это часть мебельной петли, которая вложена в специальное отверстие.
Отверстие для мебельных петель представляет собой глухую круглую лунку с плоским дном. Сверлят их в створке и в корпусе мебели. Лунка должна иметь строго заданный размер — в диаметре и по глубине. То есть, она должна соответствовать чашке мебельной петли. Достигнуть идеального диаметра такого отверстия, гладкости и аккуратности его краев можно только при использовании специальной сверлильной оснастки. Она называется сверло Форстнера.
О том, как устроено и как действует сверло для мебельной петли, как его выбрать, пойдет речь в нашей статье. Прочитав ее, вы узнаете, и какие виды и размеры сверл Форстнера подбирают для изготовления мебельных петель, как правильно высверлить лунку под мебельную петлю.
Как выглядит и как устроено сверло Форстнера
Сверло Форстнера, которое используют для проделывания круглых отверстий в дереве и пластике (в том числе и при установке мебельных петель), представляет собой специальную фрезерную оснастку.
Ее конструкция разработана таким образом, чтобы дать возможность изготовить округлую несквозную лунку или же сквозное отверстие в любой детали из дерева и древесных материалов (ДСП, ДВП).Изготовление это запатентовано, его разработка принадлежит инженеру Бенджамину Форстнеру. Именно он придумал такую фрезу в виде зубчатого цилиндрического стакана еще в далеком 1874 году. Прошло полторы сотни лет, а основа строения данного сверла не изменилась. Конечно, долгие годы использования и эксплуатации внесли свои коррективы — появились разновидности, усовершенствованы формы таких фрез. Но суть изобретения и принцип его работы остались та же, что и при Фостнере.
Фактически, сверло Форстнера под мебельные петли — это режущая фреза. Устроена она сложно — имеет целых три режущих кромки. По геометрии профиля оно похоже на латинскую букву Z, которая слегка закруглена. У этой сложной конструкции есть такие три элемента:
- Режущее острие — это короткий зубец, который выступает над остальными лезвиями и отвечает за направление сверления, его балансировку.
- Подрезающий ободок — это острая кромка, которая выполняет идеальную геометрическую окружность.
- Два парных краевых лезвия (выборные кромки), задача которых строгать материал при вращении фрезы. Они режут, как ножевой вал в рубанке, состругивая слой за слоем дерево.
Действует оно следующим образом. Центральный зубец помещают в центр планируемой лунки, которая уже предварительно размечена при помощи калибровочного шаблона. Далее фреза начинает вращаться и вырезает круглое отверстие точно по заданному размеру. Стружка не остается в лунке, а удаляется вверх. Это важный момент, так как он гарантирует, что сверло не заклинит. Выборные лезвия можно подтачивать на специальном станке или же ручным напильником при их затуплении.
Подрезное лезвие на определенном этапе формирования отверстия, выполняет еще и функцию ограничителя глубины. Глубина лунки колеблется, зависит от установленных размеров, самый частый показатель — 10-11 мм.
Для изготовления сверлильной оснастки Форстнера используется инструментальная (медицинская) сталь. Она отличается быстрорежущими качествами и устойчивостью к нагреву. Часто на таких сверлах производители добавочно напыляют титан — для повышения прочности, или же устанавливают победитовые напайки. Выборные кромки могут быть оснащены зубцами, что дает преимущество в скорости выполнения работы. Однако аккуратность краев отверстия частично снижается.
Назначение сверла и области его использования
Сверло Форстнера часто называют сверло для установки мебельных петель. Из этого названия, фактически, выплывает основная сфера его использования — мебельное производство.
Данная фреза идеально выполняет именно глухие углубления с ровным дном. Она легко и быстро нарезает такие лунки в древесине любой твердости, в модификациях древесных плит. Несквозное отверстие с плоской основой — это идеальная посадка для чашки мебельной фурнитуры. Оно незаменимо при монтаже мебельных петель. И не только — таким же образом выполняются и дверные петли, и стяжки элементов мебели при помощи эксцентриковых и резьбовых соединений, и мебельные замки.
Все указанные элементы устанавливаются именно в глухие отверстия, сквозных дыр для них не нужно, поэтому сверло Форстнера работает здесь идеально. Оно гарантирует и точный по заданному размеру диаметр лунки, и достаточную ее глубину, и идеальную плоскость дна, и чистые края отверстия, без зазубрин и сколов. Причем высверливание идет моментально, без промедления и заклинивания, без необходимости удалять стружку из углубления.
Монтаж мебельных петель, замков и стяжек имеет определенные нормы посадки в «гнездо», обеспечить которые может только использование сверла Форстнера. При высверливании им лунок для чашек мебельных петель, последние «садятся в гнездо» идеально и очень прочно, без зазора. При этом, конечно, важен и правильно подобранный размер насадки.
Разновидности по размеру
Для монтажа мебельных петель предназначены всего два вида оснастки:
- Большого диаметра — на 35 мм. Это самый популярный размер при креплении мебельных петель. Глубина высверливания держится на показателе 11-13 мм. При этом центрирующий шип должен иметь зазор от верхней и нижней части фасада, а также от боковых его краев — на 20 мм.
- Малого диаметра — на 26 мм. Такой диаметр пригоден для небольших и легких дверец, для стеклянных деталей в мебели, рамочных изделий.
Таким образом, выбор одного из диаметров зависит от размеров чашки мебельных петель, от того, к каким створкам она предназначена — легким и небольшим, или же к дверцам побольше. Размеры 35 мм и 26 мм — это показатели стандартные. Если производитель отступает от них, чашка должна быть уменьшена по соответствию к одному из указанных диаметров.
Также стоит отметить, что есть еще мега-крупная оснастка Форстнера — на 40 мм. Она используется редко, разве что для очень толстых и тяжелых мебельных створок.
Технология работ со сверлом Форстнера
Сверло Форстнера разработано, как насадка для такого популярного сверлильного инструмента, как электрическая дрель. Этим прибором удобно работать при изготовлении створок мебели и ее дверец. Дрель выбираем универсальную, которая рассчитана на быструю смену оснастки.
Хвостовик сверла может быть на 8 или 10 мм, он легко фиксируется при помощи стандартного быстрозажимного патрона.
Для навешивания одной створки используются стандартные четырехшарнирные мебельные петли, то есть нужно проделать четыре одинаковых лунки. При помощи сверла Форстнера это делают очень быстро, почти мгновенно. Обязательное условие работы — держать дрель чуть под наклоном. Тогда выборка и строгание идет равномерно по заданным параметрам глубины.
Самые популярные сверла Форстнера
ТОП 5
Ваш промокод на скидку
Чтобы точно разместить сверло, используем центральный его шип. Далее действуем по такому алгоритму:
- Размещаем острый выступающий шип в центре будущего углубления. В этой точке уже есть метка, которую ставим ранее при накладке шаблона.
- Центральный зубец нужно слегка утопить в материале, при этом следим, чтобы режущая окружность (ободок) расположился равномерно. Он должен касаться заготовки одинаково во всех точках расположения.
- Включаем дрель и начинаем сверлить, обороты выбираем сначала низкие (400-500 оборотов), затем увеличиваем скорость. Насадки Форстнера рассчитаны на количество оборотов, в пределах от 800 (малые) до 1800 (высокие) оборотов в минуту. Средний показатель 1000 оборотов в минуту.
- Если диаметр 35 мм, то его нужно сверлить медленнее, чем диаметр 26 мм. Если же работаете с редкостным сверлом Форстнера на 40 мм, то сверлить нужно на низких оборотах все время. То есть, чем толще сверло, тем ниже обороты. Эта зависимость объясняется тем, что бур перегревается, сверло может сорваться.
- Получить точнейшую глубину отверстия для мебельной чашки поможет ограничитель — дополнительный элемент сверла.
- Иногда насадка ощутимо нагревается (часто это бывает при сверлении древесных плит, панелей МДФ). Если чувствуете сильный нагрев, то остановите работу — пусть сверло остынет.
Тонкие детали — отдельная сложность по сверлению, так как их легко продырявить насквозь. Чтобы этого не произошло, используем две насадки Форстнера. У них должен быть один и тот же диаметр, но разница в том, что у одной отсутствует центральный шип. Начинаем сверлить шипованным сверлом, а затем заканчиваем уже сверлом без острого центрального зубца.
В чем преимущество сверла для мебельных петель
Круглые отверстия в дереве можно просверлить еще несколькими видами сверл: корончатым, перьевым, конусным. Однако, корончатое сверло, как и популярное перьевое не отставляет такими идеально чистыми стенки отверстий, как насадка Форстнера. А конусное сверло, к тому же, еще и не сможет сделать плоское дно. А это условие необходимо для мебельной фурнитуры.
Таким образом, выделяем два весомых преимущества сверлящих насадок, придуманных в позапрошлом веке инженером Форстнером:
- Непревзойденная чистота сверления. Она объясняется тем, что сначала режущая окружность перепиливает поперечные деревянные волокна, а уже потом выборочные кромки начинают снимать стружку. Благодаря этому зазубрины не образуются. В лунке формируются гладкие и ровные плоскости — на стенках и на дне. Они не требуют дополнительной зачистки и шлифовки
- Великолепный баланс. Удерживание направления сверла во время всего процесса и до его окончания — вот большой плюс такого сверла. Оно незаменимо, если нужно выполнить самые сложные задачи: пересекающиеся отверстия, лунки под углом, углубления в торцах тонких деталей. Другие сверла легко могут пойти наперекосяк и испортить деталь, а сверло Форстнера — никогда, поскольку имеет направляющий шип и ободок.
К ним можно добавить еще такие плюсы:
- Высокая скорость выполнения работы;
- Предельная точность;
- Выполнение геометрически правильной цилиндрической лунки;
- Возможность выбрать размер в зависимости от габаритов и деталей;
- Возможность сверлить толстые и тонкие заготовки;
- Наличие упора, позволяющего получить глубину по заданным параметрам;
- Исключение заклинивания.
Сверло, созданное Форстнером, настолько хорошо им продумано, а затем усовершенствовано на протяжении веков, что минусов у него практически нет. Разве что высокая цена, и существует риски, что вы соблазнитесь низкой ценой и купите не заводское сверло, а дешевую подделку. Тогда режущие насадки быстро выйдут из строя. Поэтому я всегда советую покупать сверла от надежных производителей.
Если у вас возникли вопросы после прочтения статьи, оставляйте комментарии ниже. Я с радостью на них отвечу!
