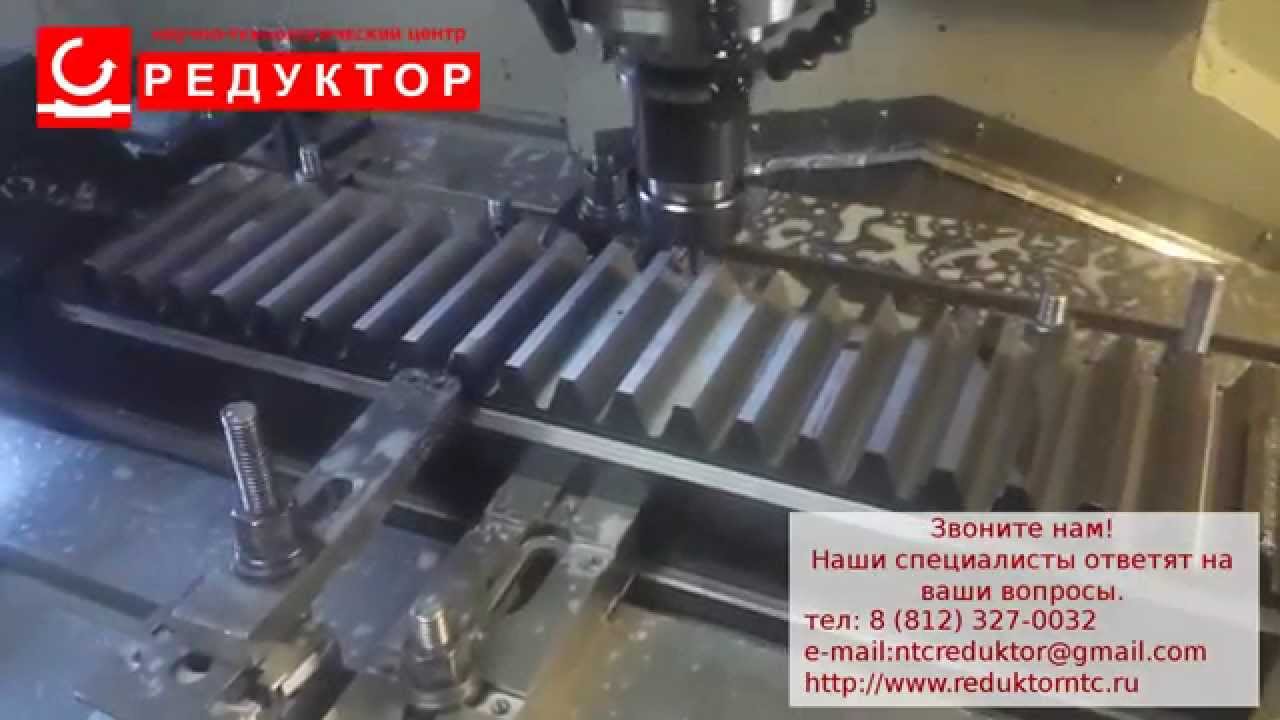

Фрезерование зубьев зубчатых реек на станках с ЧПУ

Продолжаем публикацию материалов из Справочника фрезеровщика под редакцией В.Ф. Безъязычного. На этот раз разберем фрезерование зубьев зубчатых реек.

Рейку можно рассматривать как участок венца зубчатого колеса при бесконечном увеличении его диаметра. Рейки обрабатывают как на вертикально-фрезерных, так и на горизонтально-фрезерных станках.

Отсчет перемещения стола при обработке зубьев коротких и неточных реек можно производить по лимбу винта продольной подачи. Для отсчета перемещений стола при фрезеровании зубьев длинных и точных реек следует пользоваться универсальной делительной головкой или специальным приспособлением.

При обработке зубчатых реек на горизонтально-фрезерном станке с использованием делительной головки применяют также специальную фрезерную головку 1 (рис. 6.7), благодаря которой ось установленной дисковой модульной фрезы будет параллельна продольному перемещению стола. Обрабатываемую заготовку

2 устанавливают в приспособлении или на столе станка. После выверки по базовой поверхности ее закрепляют прихватами. Режущий инструмент 3 – дисковая модульная фреза для обработки реек.

Делительная головка 4 через набор шестерен 5 кинематически связана с винтом продольного перемещения стола. В продольном направлении стол перемещают вращением рукоятки делительной головки. Заданная величина этого перемещения может быть обеспечена путем подбора соответствующих шестерен и числа оборотов рукоятки. Кинематическая связь между этими элементами выражена зависимостью:

где i_см – передаточное отношение сменных зубчатых колес; N – характеристика делительной головки; P_t= πт – нормальный шаг зубьев фрезеруемой рейки, мм; Р – шаг винта продольной подачи стола, мм; т – модуль нарезаемой рейки, мм. При установленном передаточном отношении рассчитывают число оборотов рукоятки делительной головки

n_p , которое равно:

Пример. Настроить технологическую систему при фрезеровании зубьев прямозубой рейки модулем 2 мм (Р = 6 мм, N = 40). Наиболее удобное передаточное число сменных шестерен i_см = 40/30. Подставим эти данные в формулу и определим число оборотов рукоятки делительной головки для перемещения стола на один шаг зубчатого зацепления:

Выбираем делительную окружность делительного диска головки с числом отверстий 62, а сектор настраиваем на 26 + 1= 27 отверстий. Таким образом, для перемещения стола с заготовкой на величину, соответствующую одному нормальному шагу, следует рукояткой делительной головки сделать 31 оборот и дополнительно повернуть на 26 отверстий. При повороте на 26 отверстий размер нормального шага уменьшится, а при повороте на 27 отверстий – возрастет. Погрешность при этом будет соответствовать перемещению стола при повороте на одно отверстие, и ее величина вполне допустима для зубчатых реек 8-й степени точности.

Рис. 6.7. Схема фрезерования рейки на горизонтально-фрезерном станке

Если рейка имеет косые зубья, то величину перемещения стола определяют по шагу Р, значение которого вычисляют по формуле:

где m – модуль (нормальный), мм; α – угол наклона зубьев рейки, °; π = 3,14 (при точных работах принимают π = 3,1416).

Эта формула справедлива лишь для случая, когда стол станка повернут к горизонтальной плоскости на угол β, а ось обрабатываемой рейки параллельна оси стола. Если стол станка не повернут, а ось рейки расположена под углом к оси стола, то Р = тn. При настройке станка необходимо помнить, что из сменных колес первое (ведущее) колесо

5 (см. рис. 6.7) необходимо устанавливать на валике шпинделя делительной головки, а последнее (ведомое) колесо 6 – на хвостовой части винта продольной подачи.

Серия RM и RMP — Фрезерование закаленных и незакаленных промышленных зубчатых реек

Серия RM и RMP — Фрезерование закаленных и незакаленных промышленных зубчатых реек

Мы предлагаем полный ассортимент зубофрезерных станков для производства незакаленных и закаленных зубчатых реек. Опционально, возможно исполнение с повышенной точностью.



Длина рейки, макс.	2,500 мм
Модуль, макс.	12 мм
Ширина венца рейки, макс	350 мм

Адаптированы к Вашим задачам

Наши модульные станки для обработки зубчатых реек имеют разные размеры и длину, адаптированы к Вашей задаче, чтобы обеспечить наиболее эффективное решение по изготовлению реек.

Мощное фрезерование для наиболее требовательных задач

Серия RMP для имеет мощные фрезерные головки и подходит для самых трудных задач, таких как фрезерование крупно-модульных или закаленных реек.

Фрезерование закаленных реек

 Серия RMP от компании Gleason может заменить операцию шлифование, операцией фрезерование закаленных зубчатых реек, обеспечивая сопоставимый уровень точности при значительном сокращении времени цикла.

Пластиковые рейки

Может использоваться для широкого спектра задач.

Система

Мы предлагаем полную систему изготовления реек из одних рук, включая оснастку и режущий инструмент.

Аналогичная продукция

Аксессуары

Please check this to prove you are human

Please leave this unchecked

Чтобы связаться с одним из наших сотрудников, заполните следующую форму. Все размеры должны быть в мм.

Поля отмеченные * обязательны для заполнения.

Контакт

Компания *

Обращение * Выберите…Mrs.Mx.господингоспожа

Фамилия *

E-mail *

Телефон

Страна * Выберите. ..Bonaire, Sint Eustatius and SabaCuraçaoFaroe IslandsFrench GuyanaMacaoNorfolk IslandsNorthern Mariana IslandsRussian FederationSaint MartinThe Republic of TürkiyeTrinidad and TobagСШАЧадКот-д’ИвуарШри-ЛанкаСан-МариноГанаГуамИракКипрЛаосМалиОманПеруСабаТогоЧилиСент-Китс и НевисСент-ЛюсияСант-КроиксСент-Винсент и ГренадиныАлжирАрубаБелизБенинБутанГабонГаитиДанияИндияЙеменКатарКенияКонгоЛиванЛивияЛитваНауруНепалНигерПалауСамоаТонгаТунисФиджиПапуа — Новая ГвинеяЮжная АфрикаНовая ЗеландияНовая КаледонияКорея, ЮгКитай, Народная РеспубликаКонго, Демократическая РеспубликаКоста-РикаАнголаБрунейГайанаГамбияГвинеяГернсиГрецияГрузияДжерсиЕгипетЗамбияИталияКанадаКувейтЛатвияЛесотоМалавиМальтаМонакоМьянмаПанамаПольшаРуандаСербияТувалуУгандаШвецияЯмайкаЯпонияБосния и ГерцеговинаОстров Кабо-ВердеПуэрто-РикоГвинея-БисауСьерра-ЛеонеАвстрияАлбанияАнгильяАндорраАрменияБахрейнБельгияБоливияБонайреБурундиВануатуВенгрияВьетнамГонконгГренадаДжибутиИзраильИспанияКамерунЛиберияМайоттаМароккоМексикаНамибияНигерияРеюньонРумынияСенегалСуринамТаиландТайваньУкраинаУругвайФранцияЭквадорЭритреяЭстонияЭфиопияАнтигуа и БарбудаОстрова КукаОстрова Теркс и КайкосОстрова Уоллис и ФутунаЧешская РеспубликаБуркина-ФасоБарбадосБолгарияБотсванаБразилияГерманияГондурасДоминикаЗимбабвеИорданияИсландияКирибатиКолумбияМаврикийМалайзияМальдивыМозамбикМолдавияМонголияНорвегияПакистанПарагвайСингапурСловакияСловенияТанзанияХорватияИрландия, РеспубликаАвстралияВенесуэлаГваделупаГватемалаГибралтарИндонезияКазахстанКамбоджиаМартиникаМонсерратНикарагуаСальвадорСвазилендФилиппиныФинляндияШвейцарияМакедония (БЮРМ)Восточный ТиморБагамские островаКаймановы островаКоморские островаАргенитинаБангладе́шБелоруссияГренландияКыргызстанЛюксембургМавританияМадагаскарНидерландыПортугалияУзбекистанЧерногорияСаудовская АравияБермудские островаМаршалловы островаСоломоновы островаВиргинские острова СШАБританские Виргинские островаМикронезия, Федеративные ШтатыЦентрально-Африканская РеспубликаАзербайджанЛихтенштейнТаджикистанГосударство ВатиканСейшельские островаФранцузская ПолинезияТуркменистанАмериканское СамоаОбъединенные Арабские ЭмиратыДоминиканская РеспубликаВеликобританияЭкваториальная Гвинея

Город *

Республика / Область *

Почтовый индекс *

Заготовка

Тип Выберите. ..Пластиковые зубчатые колёсаКоническое зубчатое колесо и шестерня с круговой формой зубьевКоническое зубчатое колесо и шестерня с прямыми зубьямиКоническое зубчатое колесо и шестерня с круговой формой зубьев и гипоидным смещениемSuper Reduction Hypoid (SRH) колесо и шестерняКорончатая цилиндрическая шестерняТорцевые муфты Curvic®Муфты зубчатые шлицевыеHypoloid Gear SetZerol®ШестерняE-Drive Stepped PinionЗубчатое колесоВал с зубчатым венцом/шлицамиШлицыВодило планетарной передачиЗубчатое колесо внутреннего зацепленияЗубчатое колесо наружного зацепленияShoulder WorkШестерня рулевого механизмаРулевая рейкаРейкаЧервяк/винтЧервячное колесоОвальное зубчатое колесоАссиметричное зубчатое колесоРоторШевронное зубчатое колесоРазведенное шевронное зубчатое колесоЗвёздочка/цепное колесоПриводное зубчатое колесоЦиклоидальные передачиТорцевые шлицы Hirth

Модули Если деталь имеет более одного зубчатого венца, пожалуйста сообщите нам об этом.

Высота зуба

Длина заготовки

Диаметр заготовки

Интересующий продукт

Продукция

Автоматическая/Ручная-загрузка Выберите…АвтоматизированныйРучная загрузкаДругое

Оснастка Выберите…ОбычнаяБыстрое изменение

Базовый набор инструментов

Ваши технические требования

Установить Страну * Выберите. ..Bonaire, Sint Eustatius and SabaCuraçaoFaroe IslandsFrench GuyanaMacaoNorfolk IslandsNorthern Mariana IslandsRussian FederationSaint MartinThe Republic of TürkiyeTrinidad and TobagСШАЧадКот-д’ИвуарШри-ЛанкаСан-МариноГанаГуамИракКипрЛаосМалиОманПеруСабаТогоЧилиСент-Китс и НевисСент-ЛюсияСант-КроиксСент-Винсент и ГренадиныАлжирАрубаБелизБенинБутанГабонГаитиДанияИндияЙеменКатарКенияКонгоЛиванЛивияЛитваНауруНепалНигерПалауСамоаТонгаТунисФиджиПапуа — Новая ГвинеяЮжная АфрикаНовая ЗеландияНовая КаледонияКорея, ЮгКитай, Народная РеспубликаКонго, Демократическая РеспубликаКоста-РикаАнголаБрунейГайанаГамбияГвинеяГернсиГрецияГрузияДжерсиЕгипетЗамбияИталияКанадаКувейтЛатвияЛесотоМалавиМальтаМонакоМьянмаПанамаПольшаРуандаСербияТувалуУгандаШвецияЯмайкаЯпонияБосния и ГерцеговинаОстров Кабо-ВердеПуэрто-РикоГвинея-БисауСьерра-ЛеонеАвстрияАлбанияАнгильяАндорраАрменияБахрейнБельгияБоливияБонайреБурундиВануатуВенгрияВьетнамГонконгГренадаДжибутиИзраильИспанияКамерунЛиберияМайоттаМароккоМексикаНамибияНигерияРеюньонРумынияСенегалСуринамТаиландТайваньУкраинаУругвайФранцияЭквадорЭритреяЭстонияЭфиопияАнтигуа и БарбудаОстрова КукаОстрова Теркс и КайкосОстрова Уоллис и ФутунаЧешская РеспубликаБуркина-ФасоБарбадосБолгарияБотсванаБразилияГерманияГондурасДоминикаЗимбабвеИорданияИсландияКирибатиКолумбияМаврикийМалайзияМальдивыМозамбикМолдавияМонголияНорвегияПакистанПарагвайСингапурСловакияСловенияТанзанияХорватияИрландия, РеспубликаАвстралияВенесуэлаГваделупаГватемалаГибралтарИндонезияКазахстанКамбоджиаМартиникаМонсерратНикарагуаСальвадорСвазилендФилиппиныФинляндияШвейцарияМакедония (БЮРМ)Восточный ТиморБагамские островаКаймановы островаКоморские островаАргенитинаБангладе́шБелоруссияГренландияКыргызстанЛюксембургМавританияМадагаскарНидерландыПортугалияУзбекистанЧерногорияСаудовская АравияБермудские островаМаршалловы островаСоломоновы островаВиргинские острова СШАБританские Виргинские островаМикронезия, Федеративные ШтатыЦентрально-Африканская РеспубликаАзербайджанЛихтенштейнТаджикистанГосударство ВатиканСейшельские островаФранцузская ПолинезияТуркменистанАмериканское СамоаОбъединенные Арабские ЭмиратыДоминиканская РеспубликаВеликобританияЭкваториальная Гвинея

Приложение

Пожалуйста загрузите файл вашего проекта (не более 10 Мб).

Сообщение

Заявление об ограничении ответственности *

Я согласен с политикой конфиденциальности и общими положениями и условиями этого веб-сайта.

Проверка безопасности *

Please check this to prove you are human

Please leave this unchecked

Комбинированные токарно-фрезерные станки

Комбинированные токарно-фрезерные станки

Поиск по категориям

• • Абразивы и шлифовальные материалы
  • Клеи
  • Аксессуары для воздуха
  • Воздушные компрессоры
  • Автомобильное оборудование
  • Ленточнопильные станки по дереву
  • Ленточные пилы по металлу
  • Книги, чертежи и DVD
  • Расточные станки
  • Колесики
  • Зажимы
  • Комбинация токарно-фрезерных станков
  • Подрядчик, Дом и Магазин
  • Столовые приборы
  • Режущие инструменты
  • Сверлильные станки
  • Сверление и растачивание
  • Аксессуары для сбора пыли
  • Пылесборники
  • Крепеж
  • Отделка
  • Подарки
  • Оружейное дело и стрельба
  • Ручной инструмент
  • Оборудование
  • Приспособления и приспособления
  • Фуганки
  • Токарные станки
  • Принадлежности для мастеров
  • Аксессуары для машин
  • Транспортировка материалов
  • Измерительные инструменты
  • Металлообрабатывающие станки-Разное
  • Фрезерные станки
  • Мобильные основания и стойки
  • Двигатели, переключатели и электрооборудование
  • Гвоздезабиватели и степлеры
  • Запчасти
  • Строгальные станки
  • Пневматические инструменты
  • Электроинструменты
  • Прессы
  • Фрезы
  • Оборудование для обеспечения безопасности
  • Пескоструйные аппараты
  • Сандерс
  • Пилы
  • Охранное оборудование
  • Формовочные фрезы
  • Формирователи
  • Машины для обработки листового металла
  • Магазин аксессуаров
  • Аксессуары Саут-Бенд
  • Настольные пилы
  • Ящики для инструментов
  • Инструменты
  • Тиски
  • Принадлежности для сварки
  • Колеса
  • Изделия из дерева
  • Деревообрабатывающие станки — Разное
  • Верстаки

×

{{bucket.

label}}

^$ {{bucket.label === ‘Цена’ ? option.label[0].slice(0, option.label[0].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , «$&,») : option.label}} ^{{{option.label[0].slice(option.label[0].indexOf(‘.’)+1)}}} {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? ‘ to ‘ : Bucket.label === ‘Цена’ ? ‘+’ : » }} ^$ {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? option.label[1].slice(0, option.label[1].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , «$&,») : »}} ^{{{option.label[1].slice(option.label[1].indexOf(‘.’)+1)}}}

Показать больше…

{{result.values.instock === ‘true’ ? «Готово к отправке»: «Еще в пути»}} {{результат. значения.название}} parseFloat(result.values.price.replace(‘,’,»))) || (result.values.outlet === ‘true’ && parseFloat(result.values.msrp.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’,»)) )»> ^$ {{result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’, »)) ? result.values.catalogprice.slice(0, result.values.catalogprice.indexOf(‘.’)) : result.values.msrp.slice(0, result.values.msrp.indexOf(‘.’))}} ^{{{ result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’,») ) ? result.values.catalogprice.slice(result.values.catalogprice.indexOf(‘.’)+1) : result.values.msrp.slice(result.values.msrp.indexOf(‘.’)+1)}} $} {{result.values.price.slice(0, result. values.price.indexOf(‘.’))}} ^{{{result.values.price.slice(result.values.price.indexOf( ‘.’)+1)}}} = 50 && isFreeEligible.isEligible) || isFreeEligible.eligibleOrderTotal >= 50)»>Бесплатная доставка!

Настройка станка для фрезерования

Фрезерование можно и на токарном станке сделать хорошую работу, как только было сделано несколько небольших модификаций. А относительно прочный токарный станок может довольно эффективно фрезеровать сталь.

Точность в пределах тысячи дюймов нет проблема.

Перед появление относительно дешевые азиатские фрезерные станки довольно часто этот вид работ выполнялся на токарный станок.

Учитывая ограниченное количество фрезерования, которое я делаю, я не мог оправдать пространство и стоимость большого и тяжелого автономный фрезерный станок и близкий изучение облегченных версий хобби оставило меня решительно не впечатлен.

Так Я настроил свой китайский токарный станок CQ9325 10 x 18, чтобы он выполнял случайную работу, которую пришел вдоль — см. ниже.

Азии токарные станки хорошо подходят для такого рода работ, поскольку они обычно имеют плоская поперечная направляющая, позволяющая легко установить универсальный мельница горка.

Это видео показывает, как легко токарный станок обрабатывает 10-миллиметровый паз в какой-нибудь твердой стальной пластине.

Способность выполнять такие задания, как прорезка и нарезание шпоночных пазов на токарном станке — большой плюс.

я намеренно купил токарный станок с передней бабкой Морзе № 4, чтобы сохранить расходы вниз. Все, что больше, чем это, будет намного больше дорого приобретать аксессуары для шпинделя.

Это  довольно просто и довольно дешево Упражнение по настройке станка.

Что вам нужно

Вы требуется:

— а вертикальные салазки мельницы, которые можно прикрепить к поперечная направляющая,

— маленький тиски для установки на вертикальной мельнице слайд,

— цанговый патрон и тяга, чтобы соответствовать шпиндель токарного станка,

— некоторые цанги,

— и некоторые фрезы.

Я купил ползунок вертикальной мельницы, это довольно прочный узел китайского производства, бросать утюг, со столом 6 x 4 дюйма и фрезерованными Т-образными пазами — 200 австралийских долларов. Стол поворачивается вокруг оси на 180 градусов. Ничего страшного за деньги, но есть небольшое расхождение в ласточкин хвост.

Настройка токарный станок

Если ваш токарный станок имеет Т-образные пазы на поперечном суппорте, вы можете просто использовать их для установить мельничный салазок.

Для моего токарный станок я должен был точно сверлить и нарежьте три отверстия диаметром 10 мм. в верхнюю часть поперечного слайда, чтобы прикрутите вертикальную направляющую вниз — см. ниже.

Двое меньшие отверстия слева для крепления инструмента почта, остальные три предназначены для слайда мельницы.

Это не особо сложная работа, просто требует осторожности при выравнивании и сверлении отверстий.

Как ты есть постукивая по чугуну (который относительно мягкий), убедитесь, что вы получаете Максимальная глубина резьбы и проникновение.

Настроить чтобы фреза могла проходить по всей ширине губок тисков по отношению к доступному ходу поперечного суппорта.

пост инструмента удален для вертикальная направляющая мельницы, которая будет использоваться — вы можете увидеть два болта с шестигранной головкой где он использовался быть.

Вот видео, дающее представление о настройке и эффективности.

На некоторых работах регулярное переключение между токарным и фрезерным станком может быть затруднено.
