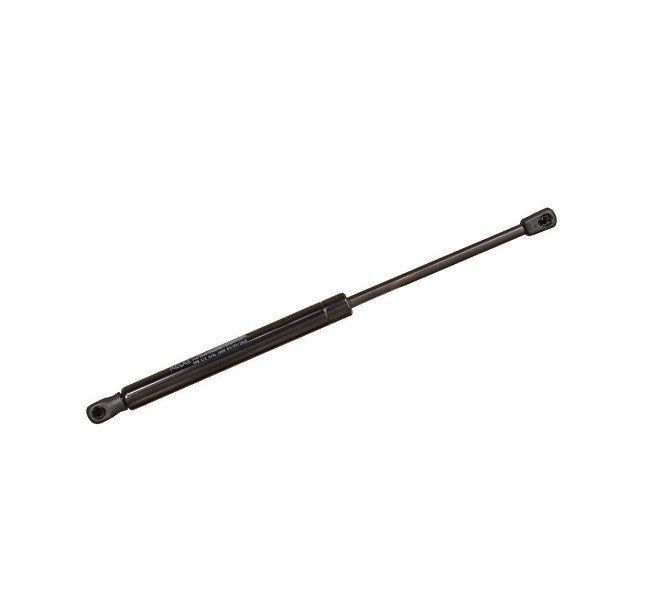

Что такое газлифт и как он работает?

Газлифты сегодня на сайте нашей компании предлагаются в большом ассортименте относительно технических характеристик, стоимости и иных параметров, что позволяет легко подобрать решение исходя из предполагаемой области использования приспособления.

Отметим, что внешне газлифт имеет большое количество сходств с амортизатором. Однако рассматриваемое приспособление существенно отличается функциональностью. Основным отличием является то, что газлифт работает как подъемный механизм.

Технические особенности газлифта

Итак, сразу отметим, что рассматриваемое приспособление с технической стороны является сложным механизмом. Конструктивно приспособление состоит из металлического цилиндра, штока. Отметим, что шток во время выполнения рабочих функций может выходить за пределы цилиндра. Герметичность обеспечивается наличием втулки, сальника и пыльника.

Кроме этого внутри цилиндра установлена центрирующая втулка поршень, которая является ограничителем для штока.

Именно этот функциональный элемент исключает вероятность отклонения в сторону штока при его движении. Внутреннее пространство цилиндра заполняется инертным газом. Внутреннее давление в модели в зависимости от ее функционального назначения находится в пределах 5-200 атм.

Шток, за счет наличия в цилиндре газа под давлением входит с определенным усилием при прекращении давления шток выталкивается обратно за счет работы встроенной пружины. Преимущество приспособления заключается в повышенной надежности, что гарантируется качеством сборки и использованием проверенных расходных материалов при производстве.

Особенности функционирования газлифта

Изготовлены газлифты в стальном корпусе, используются только качественные расходные материалы, гарантирующие надежность и долговечность готового изделия. Во время работы такие приспособления не шумят, благодаря чему обеспечивается максимальный уровень комфорта. Кроме этого пользователю не требуется прикладывать собственные усилия для подъема или опускания кресла, где отметим, могут устанавливаться рассматриваемые приспособления.

Функционирование газлифта обеспечивается за счет образования разницы давления в камерах цилиндра. В результате втягивания шпинделя будет происходить опускание сиденья кресла.

Для его подъема, возвращения в исходное положение потребуется привстать с кресла и нажать имеющийся под ним рычаг. Это приведет в действие систему перепускного клапана. Поскольку давление на шток будет отсутствовать, в большей камере давление станет меньше, в сравнении со второй камерой цилиндра. Газ проходит в большую камеру через клапанное отверстие, в результате чего, происходит подъем шпинделя.

Основные области эксплуатации газлифта

Сегодня подъемный механизм благодаря своим многочисленным преимуществам нашел широкое применение во многих отраслях. Чаще всего приспособление используется в:

  • Производстве офисных кресел;
  • Качестве подъемного механизма багажников автомобилей;
  • Производстве кроватей и диванов, где внутреннее пространство используется как ниша;
  • Мебельном производстве газлифт устанавливается на двери шкафов и комодов.

Приобрести качественный газлифт можно в любом мебельном магазине. Однако если вы желаете купить продукцию недорого, то обращайтесь в нашу компанию. Мы предложим газлифт отличного качества с доставкой. Если потребуется наши менеджеры детально проконсультируют и помогут подобрать варианты изделий исходя из ваших индивидуальных предпочтений, а также особенностей предполагаемой эксплуатации.

Качественные газлифты по доступной цене

Наша компания предлагает на выгодных условиях не только газлифты, но и амортизаторы, а также иную продукцию известных мировых брендов. Отметим, что мы не сотрудничаем с посредниками, вся предлагаемая в магазине продукция поставляется непосредственно со склада производителя. Именно за счет этого своим клиентам мы и готовы предложить максимально выгодные для них условия совершения покупок, причем с хорошей финансовой выгодой. Наши преимущества:

  • Товар поставляется от производителя, минуя посредников;
  • Доступные цены на качественные подъемные механизмы с доставкой;
  • Гарантируем качество на весь ассортимент товара.

Сотрудничая с нами, вы можете рассчитывать на индивидуальный подход, профессиональные консультации, а также на помощь в выборе и оформлении заказа. Поэтому если для вас качество в приоритете, обращайтесь, мы найдем что вам предложить.

Газлифт – конструкция, функции, особенности выбора

По сути, газлифт представляет собой газонаполненный амортизатор. Только в отличие от автомобильного амортизатора, задача газлифта не сглаживать динамические колебания, а развивать необходимое усилие (сопротивление) для плавного движения или удержания поршня-штока в крайних или любых промежуточных положениях.

Конструктивно, газлифт представляет собой полый цилиндр и двигающийся в нём поршень, связанный с рабочим штоком. Внутренний объём цилиндра заполен газом. А в поршне предусмотрен один или несколько клапанов одностороннего действия – с постоянным усилием открытия или принудительным приводом (от рычага).

При движении штока вверх/вниз, над или под поршнем образуется полость. Заполняющий полость газ будет сопротивляться сжатию – и если сила сопротивления не превышает усилие открытия клапана, шток остановится. К примеру, газлифт фиксирует дверцу шкафа, откидывающуюся вверх. В этом случае проушина корпуса-цилиндра крепится внутри ящика, а вытягивающийся шток-поршень соединён с откидной дверцей. При закрытой дверце шток газлифта до конца утоплен в цилиндр-корпус. А полость под поршнем минимальна – весь газ находится над ним. Чтобы открыть дверцу шкафа мы тянем её, шток газлифта выходит из корпуса, поршень движется вверх и поджимает газ в основной полости цилиндра – мы ощущаем сопротивление. Преодолевая его, мы вызываем открытие клапана в поршне – и газ из верхнего объёма перекачивается в нижний – под поршень. Если при этом отпустить дверцу – она не упадёт с грохотом обратно, поскольку её вес уравновешивается противодавлением газа под поршнем штока.

Любое наше усилие вызовет срабатывание одного из двух клапанов – либо открывающего доступ в нижнюю полость (если мы продолжим открывать дверцу, и поршень будет вытеснять газ из верхней части цилиндра), либо в верхнюю – если мы станем закрывать дверцу, и газ пойдёт обратно (из нижней полости в верхнюю).

Либо отпущенная дверца плавно и без стука закроется сама – если её вес лишь незначительно слегка превышает усилие открытие клапана.

Таким образом, конструкция газлифта позволяет свободно перемещать шток в любую сторону – если внешнее усилие достаточно для открытия перепускных клапанов в поршне. Или блокировать/замедлять перемещение силой сжатого газа, которой недостаточно для «самовольного» открытия клапанов. Подбирая их жёсткость можно настроить газлифт как угодно. К примеру, на свободное растягивание в одну сторону и жёсткое блокирование в обратную (так делается во всех опорных элементах тяжёлых вещей). Можно предусмотреть и механический привод клапанов. К примеру, значительный вес на офисном кресле не вызывает его «просадки». Но для поднятия или опускания предусмотрен рычаг – он-то и активирует клапана встроенного амортизатора (по сути – газлифта). Можно добиться и плавного втягивания штока из любых положений, чтобы открытые крышечки/ящички после отпускания руки всегда возвращались обратно (то есть закрывались).

Качество изготовления

Описанный выше принцип действия газлифта смотрится весьма простым. Однако за этой простотой кроется тщательное изготовление и прецизионная обработка всех деталей конструкции. В самом деле: чтобы обеспечить лёгкое, без заедания скольжение штока требуется тщательная обработка внутренней поверхности цилиндра (корпуса газлифта) и стержня штока. Одновременно требуется плотное прилегание поршня к стенкам цилиндра, иначе под внешней нагрузкой газ будет свободно просачиваться в обход клапанов – и никакого демпфирования не получится. Аналогично и конструкция клапанов должна обеспечивать достаточное пространство для свободной перекачки большого объёма газа (в сравнении с проходным сечением клапана), но быстро закрываться при обратном токе. И так же не допускать утечек, и не «слабеть» (не изменять заложенное первоначально усилия на открытие)!

Обеспечить все эти требования можно только в условиях крупного, современного производства. Поэтому никогда нельзя приравнивать газлифт, путь это даже элемент мебели, к банальному «шпингалету» или защёлке – он гораздо сложнее и технологичнее! И подходить к его выбору тоже следует с умом.

Как выбрать хороший газлифт

  • Существуют модели, где поршень и шток соединяются через подшипник – это обеспечивает свободное вращение штока вокруг своей оси. Применяются для опоры вращающихся кресел или подобного.
  • Если газлифт используется в качестве фурнитуры для крепления откидных панелей (к примеру, крышек, дверец ящиков), то он работает лишь в одной плоскости и не требует наличия подшипника в поршне. Но зато должен иметь известную жёсткость на изгиб (чтоб не допустить случайного «сворачивания набок» подвесных панелей).
  • Выбирать газлифт следует по номинальному усилию сжатия. Иначе фурнитура зеркального шкафчика будет сопротивляться закрытию так же стойко, словно удерживает вес двуспального матраса! Производители указывают силу сжатия газлифтов в ньютонах. Нужно помнить, что 10Н – это сила, эквивалентная весу 1 кг. Этим и следует руководствоваться при выборе (учитывая также количество газлифтов в конкретной конструкции!).
  • Рабочая длина газлифта должна соответствовать кинематике «механизма» – иначе дверца шкафа не откроется на всё ширину (а может, напротив, величину открывания следует ограничить – в этом также поможет газлифт с нужным рабочим ходом!).
  • Логика работы – простейший вид газлифта лишь увеличивает сопротивление при закрытии/открытии, обеспечивая плавность движения. Новейшие модели могут реализовывать «автоматический» алгоритм работы: когда дверца шкафа, к примеру, открывается или закрывается от лёгкого подталкивания (при этом на ней могут даже отсутствовать ручки, ведь дверцы уже не надо тянуть!).

Не экономьте «на спичках»!

Выше говорилось, что производства газлифта – сложный и ответственный процесс, требующий и современного станочного оборудования, и качественных материалов. Именно последние чаще всего оказываются «мишенью» экономии. Есть ли смысл покупать дешёвый газлифт, и какие будут последствия?

  • Плавность хода – бесшумное скольжение и плавное движение штока достигается за счёт тщательной обработки внутренней поверхности корпуса. Это дорогостоящая операция. И если производитель из экономии упрощает техпроцесс, вы столкнётесь с шумной работой и заеданиями газлифта.
  • Ресурс – при использовании некачественных клапанов газлифт быстро «ослабеет», потеряет способность выдавать изначальное усилие. Быстрый износ стенок цилиндра и поверхности штока из некачественной стали приведёт к заеданиям, скрипам при работе. А дешёвые уплотнители не смогут долго удерживать газ под давлением, сделав газлифт полностью неработоспособным!
  • Травмоопасность! Не следует забывать, что в ряде случаев газлифт является несущим или опорным элементом для весьма солидного веса (к примеру, те же офисные кресла или опоры больших матрасов). А значит, любые нарушения работы газлифта (особенно потеря газа и полный выход из строя) грозят серьёзными, а главное – неожиданными травмами!

Таким образом очевидно, что совершенно незачем подвергать здоровье опасности, экономя на приобретении некачественного газлифта! Да и в других ситуациях дешёвый газлифт, скорее всего, быстро выйдет из строя, или значительно потеряет свою функциональность. Если оценить финансовые и временные затраты на выбор, приобретение нового газлифта, монтажно/демонтажные работы, настройку и прочие операции по замене быстро теряющего работоспособность (но зато дешёвого!) газлифта, станет очевидна тщетность такой «экономии»!

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта — указание ссылки на сайт www.traiv-komplekt.ru обязательно!

Просмотров: 4201
17. 08.2016

Виды и назначение мебельных газлифтов

Дата публикации: 14.03.2019 06:23

Не так часто в спальне есть достаточно места для размещения просторной кровати, а также шкафчиков и комода. Чтобы не загромождать комнату, можно установить мебель с подъёмными механизмами, которая позволит рационально использовать имеющееся пространство.

Зачем нужен газлифт?

С помощью подъёмного механизма можно лёгким движением выдвинуть матрас, открывая свободное место под ним. Современные комплектующие для мебели экономят квадратные метры миниатюрной комнаты, при этом они удобны в использовании и долговечны. Кровать или диван с газлифтом открывается практически без усилий, так как фурнитура берёт на себя её вес. Важно лишь правильно смонтировать конструкцию, при надёжной фиксации она позволит мягко открывать и без проблем удерживать фасад. Деление газлифтов осуществляется усилием на выбор (100 – 1200 Н). Рабочий диапазон температур изделий колеблется в пределах -30° до +80°.

Разновидности конструкций

Существует два основных вида подъемных элементов для кроватей и сидений:

  • Конструкции на витых пружинах. Поднятие требует определенных усилий. Изделия надежны, просты в эксплуатации.
  • Газовый механизм. Конструкция максимально эффективна, удобна и долговечна. Подъём не требует усилий, с задачей легко справится даже ребенок. Газлифт обеспечивает плавное и бесшумное поднимание матраса на определённый угол. Внешне изделие напоминает автомобильный амортизатор, состоящий из фиксаторов, цилиндра, ходовой части. В составе механизма используется жидкий азот, который полностью безопасен для резины и металла.

Чтобы правильно подобрать модель газлифта, например, для кровати, нужно вычислить ее вес. Односпальная мебель весит около 30 килограмм, ортопедический матрас – 40 кг. Каждый кг приравниваем к 10Н, получается, нам нужно два элемента по 800Н каждый, так как механизмы маркируются с шагом в 200 единиц. В процессе использования система ослабевает, поэтому допустимо взять модель, рассчитанную на больший вес. Конструкции устанавливаются по 1 или 2 с каждый стороны, что гарантирует безопасность и надёжность применения.

Мебель с подъёмным элементом прослужит дольше стандартной модели, не теряя своей функциональности. Такие конструкции отличаются прочностью, неприхотливостью в уходе. Механизм выдерживает 20 000 подъёмов и опусканий. Чтобы приобрести безопасное изделие, следует выбирать только надежного производителя.

Газлифт мебельный, назначение, область применения, классификация

На чтение 6 мин. Просмотров 2.2k. Обновлено

В наши дни газлифты встречаются на каждой кухне, оборудованной корпусной мебелью. Встраивают их преимущественно в шкафчики с дверцами, открывающимися наверх. Являясь подъемником, газлифт мебельный содержит азот, не позволяющий произойти резкой деформации пружины в результате амортизации. Полезное приспособление применяется во многих сферах промышленности, соответственно, предполагает определенные критерии выбора и правила установки.

Назначение

Раньше газлифты использовали лишь в строительстве автомобилей. Их ставили на багажники и устанавливали в двери. Приспособления принимают на себя всю массу конструкции и защищают ее от повреждений. В современном мире у газлифтов гораздо больше функций. Их используют в различных сферах:

  1. Индустрия мебели. В первую очередь это касается изделий для кухни. Газлифты позволяют легко и практически бесшумно открывать створки шкафчиков. Они помогают предотвратить самостоятельное закрывание дверок и экономят много пространства. Подъемники также устанавливают в кресла для офиса и многие другие предметы обстановки.
  2. Строительство. Приспособления используют в механизмах дверей, оконных рамах и витринах из стекла.
  3. Медицина. Кровати для правильного присмотра за неходячими больными, аппаратура с восстанавливающим назначением — все это не обходится без газлифтов.
  4. Полиграфия. Устройства ставят на ксероксы, принтеры и прочие приборы.

Принцип работы газлифта заключается в действии гидравлических амортизаторов и газовых пружин. Когда дверь открывается вручную хотя бы на 10°, ее движение до прямого угла происходит самостоятельно. Конструкция герметичная, а цилиндр заполнен инертным газом, чаще всего им является азот. Он создает необходимое давление во время сжатия. Механизм никогда не потребуется разбирать или ремонтировать. Среди плюсов стоит отметить следующее:

  • открытые фасады прочно удерживаются в верхней точке;
  • движение дверцы часто регулируется автоматически;
  • процесс открывания происходит бесшумно;
  • наблюдается высокая стойкость к коррозии;
  • широкий ассортимент конструкций.

Несмотря на множество достоинств, у газлифтов есть также и минусы:

  • требуется источник газа с высоким давлением;
  • высокая стоимость на большинство экземпляров.

Вне зависимости от недостатков, газовые лифты будут актуальны еще очень долго. Ежегодно проводится множество исследований, направленных на доработку и улучшение приспособления.

Классификация

В зависимости от сферы, в которой будут применяться мебельные газлифты, их конструкция будет различаться. По направлению действия их разделяют на два типа:

  • прямые;
  • обратные.

Разница заключается в начальном положении штока. В первом случае он полностью выдвинут, а во втором утоплен вниз.

Помимо этого, газовые лифты различаются по уровню давления внутри цилиндра. Так, выделяют пружины с большим и маленьким показателем. Первые делают из 2-х компонентов: штока и цилиндра с инертным газом. Разобрать конструкцию невозможно. Принцип действия состоит в выталкивании газом стержня из цилиндра. При погружении штока уменьшается объем газа, из-за чего увеличивается давление. Второй тип пружин создают из 2-х цилиндров со сжатым азотом, которые приводят к увеличению объема за счет уменьшения давления.

Газовый лифт с небольшим давлением универсален — число вариантов его использования практически безгранично, приспособление можно обслуживать самостоятельно.

Существует также блокируемый тип пружин. Блок находится на штоке либо напорной трубе. Устройства с таким механизмом традиционно применяют в офисных креслах, чтобы регулировать высоту. Шток поршня фиксируется с помощью кнопки, открывающей специальный клапан. При нажатии стержень растягивается или сжимается. При отпускании кнопки шток блокируется в зафиксированном положении.

Есть несколько видов блокировки:

  1. Стандартная — эластичная, происходящая в конкретном положении поршня. Есть риск непредвиденного смещения.
  2. Амбивалентная — во время вдавливания блокировка остается эластичной, а при вытягивании становится жесткой.
  3. Комбинированная — жесткая фиксация во всех направлениях. Произвольные перемещения полностью исключены.

По способу открывания мебельный газлифт бывает ручным и автоматическим. При первом варианте вся амплитуда достигается за счет усилий человека. Второй тип предполагает прикладывание незначительных стараний, после чего встроенный механизм сделает оставшуюся работу.

ПрямойОбратныйДля регулирования высоты кресла

Критерии выбора

Выбирая мебельный газлифт, стоит учитывать два самых важных параметра: силу сжимания и габариты двери, куда будет прикреплено устройство. Чтобы держать 1 кг нагрузки, понадобится сила в 10 Ньютон. Узнав массу дверцы, можно определить нужную величину. Большая часть производителей создает приспособления с нагрузкой 50–150 Ньютон. Помимо веса, очень важны размеры двери. От этого зависит максимальная длина мебельного газлифта. Чем большего размера требуется пружина, тем шире необходим корпус.

От газового подъемника зависит использование пошаговой или автоматической конструкции дверей. Первая отличается наличием ручек на фасаде. Вторая подразумевает, что створка будет открываться по активированию кнопки, а затем через конкретный промежуток времени автоматически закроется. Чтобы добиться такого эффекта, внутрь мебели встраивают электропривод. Девайсы идеально подходят людям, забывающим закрывать за собой дверцы шкафов.

Правила установки

Установить газлифты можно своими силами или обратиться к профессионалу. Если монтаж планируется выполнить самостоятельно, необходимо запастись определенными инструментами:

  • рулеткой;
  • карандашом;
  • отверткой;
  • саморезами.

К газлифтам обычно прилагается инструкция с четкими указаниями относительно последовательности монтажа.

Начать процесс монтажа следует с отметки середины боковой детали. Надо отмерить по 2,5 см от верхнего и переднего торца плоскости фасада. Затем монтируют боковую форму, куда в дальнейшем присоединится и сам поршень. Активную половину приспособления закрепляют на пружине. После этого фасад фиксируют на петли. Окончательная процедура — присоединение фиксирующей площадки с помощью саморезов с оглядкой на руководство. На один фасад традиционно крепят 2 подъемника, что помогает грамотно распределить излишнее напряжение и избежать перекосов.

Некоторые газлифты для мебели устанавливают с помощью специальных ввертышей, обладающих функцией фиксации. Такой вариант уместен при монтаже на поверхности из металла и пластика. В зависимости от модели, установка может сильно различаться, поэтому важно полностью изучить инструкцию.

Всего в конструкции самых популярных мебельных газлифтов предусмотрено 3 открытых положения фасада: под углом 70, 90 и 110 градусов, если считать от боковой части шкафа. Чтобы открыть двери шкафчика мог каждый член семьи, включая детвору, лучшим решением будет угол в 70 градусов. Создать эти условия можно, изменив разметку чертежа. Длина от одного края до середины крепежа должна быть 10 см. Для прямого угла надо отмерить 9 см, для более развернутого угла — 8 см и меньше. Так каждый сам сможет настроить угол наклона. Погрешность при такой процедуре составит 4–11 градусов. Если подобное значение не устраивает, к примеру, при необходимости выровнять сразу несколько фасадов, располагающихся в один ряд, нужно поворачивать резьбу каждого газлифта изнутри до тех пор, пока все двери не примут равное положение.

Газлифт мебельный — отличное приспособление, которое подойдет для любого кухонного шкафа и других предметов обстановки. С ним не надо прилагать значительных усилий при открытии дверцы, а при необходимости можно поднять ее под прямым углом и спокойно искать внутри все, что нужно. Высокая надежность механизма позволяет забыть о необходимости ремонта на долгие годы.
