Виды винтов и типы головок крепежей
Винты – это крепежные изделия, состоящие из головки и заостренного наконечника. Выдерживают небольшие нагрузки и чаще применяются для решения бытовых задач.
Типы головки винтов и их особенности
Головка винта отвечает за вкручивание крепежа в поверхность конструкции. Когда вы прилагаете усилие с помощью отвертки, крутящий элемент продвигает винт в закрепляемый материал. Существуют десятки типов винтовых головок. Рассмотрим наиболее популярные варианты, которые вы можете встретить в быту:
- винт с плоской головкой и шлицем. Из-за отсутствия центра тяжести отвертка при вкручивании может соскальзывать;
- винт с крестообразной головкой. Создается большая площадь поверхности для поворота винта, поэтому такие крепежи вкручиваются намного легче. Поскольку не приходится прилагать больших усилий при вкручивании, снижаются риски деформации головки;
- винт с проводной головкой снижает риски проскальзывания при вкручивании, имеет увеличенную поверхность сцепления.
- винт с шестигранной головкой.
Типы резьбы винтов
- Одновинтовая резьба имеет одну спираль, которая двигается по винту. Несмотря на то, что этот вариант считается бюджетным, с его помощью можно обеспечить надежное соединение.
- Двойная винтовая резьба отличается двумя спиралями резьбы, ведущими вверх по винту. За счет этой конструкции винт вкручивается быстрее и с меньшими усилиями. Для быстрого демонтажа винта при вкручивании выбирают увеличенный угол резьбы.
- Самонарезающие винты. Это разновидность двойной винтовой резьбы. Главное отличие заключается в том, что одна резьба располагается ниже второй. Используется для пластмасс и других материалов, подверженных раскалыванию.
- Зубчатые. Рельефная поверхность резьбы способствует быстрому прорезыванию поверхности с минимальными затратами усилий и времени.
- Молотковые. Крепежи забиваются с помощью молотка.
Типы наконечников в винтах
Острая часть винта – это наконечник, за счет которого крепеж завинчивается в материал. Производители предлагают десятки разновидностей наконечников. Условно их можно разделить в несколько групп:
- Резьбонарезные винты. Механизм создания резьбы заключается в проталкивании крепежа, а не просверливании. Другими словами, это саморезы. В некоторых случаях может потребоваться подготовленное отверстие, но это необязательное условие для применения данного вида винтов. Поскольку винт проталкивается в поверхность, создается прочное соединение. Такие крепежи легко вставлять и вынимать. Из-за проталкивающего действия увеличивается нагрузка на сам винт.
- Самонарезающие винты. Наконечник в виде сверла просверливает поверхность. Преимущество такого типа винтов в том, что в любом случае вам не придется предварительно создавать отверстие для крепежа. Такие винты часто применяются для соединения материалов разного происхождения.
Варианты основных покрытих винтов
Чаще всего винты бытового назначения изготавливают из стали, поэтому для дополнительной защиты от коррозии их обрабатывают специальными растворами. Покрытие зависит от условий окружающей среды. Рассмотрим несколько вариантов покрытий винтов:
- гладкая отделка. Это стальные винты без обработки. Чаще всего производителя наносят масляное покрытие, которое не может гарантировать защиту от коррозии. Такой вариант не подойдет для наружного применения;
- оцинковка. Винты погружаются в расплавленный цинк;
- декоративные покрытия: наносят гальваническим способом латунь, черную эмаль, хромирование, олово, бронза и другие.
Исходя из вышеописанных характеристик, можно подобрать винт под конкретную задачу. Если вам нужны долговечные крепежи для наружных работ, особое внимание уделяется типу покрытия.
Типы винтовых головок — Wiha в России
Wiha — премиум инструменты
Винты — наиболее распространенная форма технологии соединения.
Сила передается винту с помощью положительной фиксации. По этой причине каждый винт требует, чтобы аналог устанавливал его профиль в виде отвертки, L-ключа или бит.
Прорезиненные, Phillips и Pozidriv поперечные, шестиугольные и квадратные профили винта головки являются общими. Более свежие профили — TORX® и TORX PLUS®. Затем есть дополнительные профили, такие как Torq-Set® und Tri-Wing®.
Прямой шлиц (Slotted)
Отвертка для крепежных изделий с прямым шлицем может сокращенно называться шлицевая или прямошлицевая, в разговорной речи — плоская, прямая, минусовая, линейная. Рабочий конец отвертки представляет собой клинообразную пластинку. Особенности данного профиля заключаются в том, что с таким профилем срыв шлица — крайне маловероятен. Также он позволяет получить большой крутящий момент без приложения значительного осевого усилия. Отвертка легко доводится до нужных размеров напильником, и также, стоит заметить, что этот профиль универсальный и подходит под большинство деталей.
Но есть и недостатки: острые края делают профиль непригодным для механических применений, и он не фиксируется в головке крепежной детали.
С прорезиненным профилем сила прикладывается к диагонально противоположным внешним краям прорези.

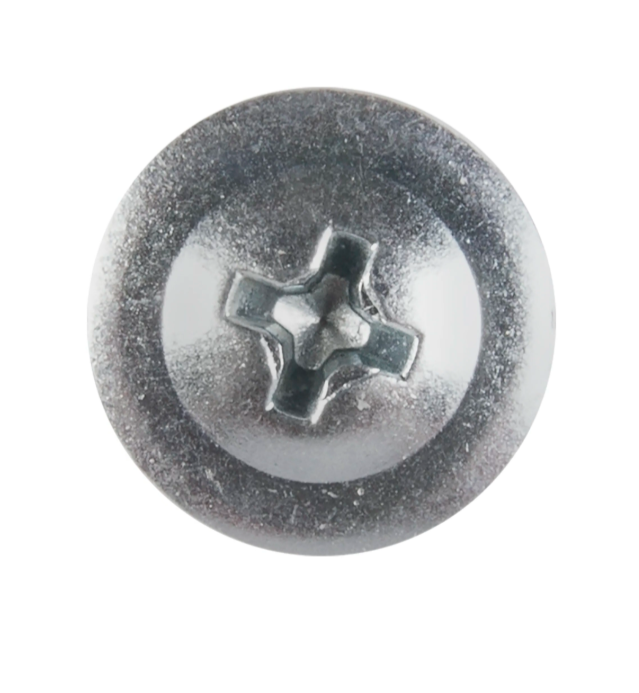

Крестообразный шлиц (Phillips)
Самоцентрируется профиль Philips, не допускает выскальзывания рабочей части отвертки из шлица при незначительном наклоне стержня отвертки или под воздействием центробежной силы при использовании шуруповерта. Также он направляет продольное усилие отвертки по оси закручиваемого винта гораздо лучше, чем в случае с обычным прямым шлицем. При использовании электрической отвертки (шуруповерта) без регулирования величины крутящего момента, ее жало выталкивается из шлица крепежной детали по достижении предельного значения силы закручивания во избежание срыва шлица или повреждения резьбы. Однако, с этим профилем, пользователь должен противодействовать силам расцепления, применяя осевое усилие.
Поскольку сила наносится на узкую область, существует риск того, что высокое напряжение, накладываемое на инструмент и винт, может привести к повреждению профиля.
Внимание: профиль Phillips часто путают с профилем Pozidriv. Неправильное использование может привести к повреждению и быстрому износу как сборочного инструмента, так и винта.
Крестообразный шлиц (Pozidriv)
Pozidriv является улучшенной версией крестообразного шлица Phillips и используется, прежде всего, в производстве шурупов и саморезов. В машиностроении и металлообработке Pozidriv применяется значительно реже. Отвертка при использовании практически не выталкивается из шлица — образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность повреждения (т. н. «срыва») шлица отвертки и крепежной детали. Также, появляется возможность приложить большее крутящее усилие к инструменту (достижение большего крутящего момента).
Отличительным признаком шлица являются исходящие из внутренних углов тонкие лучеобразные линии.
Внимание: профиль Pozidriv часто путают с профилем Phillips. Неправильное использование может привести к повреждению и быстрому износу как сборочного инструмента, так и винта.
TORX®
TORX® представляет собой звездный волновой профиль с шестью закругленными кулачками. TORX® можно использовать для передачи более высокого крутящего момента, чем классические винтовые профили без повреждения бита или винта. Благодаря низким радиальным усилиям срок службы инструмента как винта, так и инструмента увеличивается. Низкие радиальные силы являются результатом круговой геометрии лопастей, прямых, вертикальных боковых стенок и угла поворота всего на 15 градусов. Эта геометрия практически не создает концентрации напряжений. В отличие от поперечно-углубленного профиля, например, драйвер TORX® не требует применения силы. Кроме того, нет опасности проскальзывания инструмента, как это иногда бывает с профилем с прорезью.
Следует обратить внимание на различие TORX® и TORX PLUS®: инструмент TORX ® можно использовать для предварительного завинчивания винта TORX PLUS ®. Благодаря большому зазору это приводит к быстрому износу отвертки и винта.
TORX PLUS®
Подобно TORX®, TORX PLUS® имеет звездообразный профиль с шестью лопастями. Однако они сплющены, а не округлены. Угол поворота с нулевым градусом, гарантирует максимальное зацепление между долотом и винтом. Распределение движущих сил на большой площади исключает все повреждающие радиальные силы. Благодаря большей площади поперечного сечения можно передавать даже более высокие крутящие моменты, чем в классическом профиле TORX®.
Следует обратить внимание на различие TORX® и TORX PLUS®: инструменты TORX PLUS® не могут использоваться с винтами TORX®.
Triangle-recess
Профиль, используемый, по большей части, работниками железных дорог и пожарными командами.
Это достаточно редкий к применению профиль. Железнодорожники используют его в основном для того, чтобы открыть дверь в вагоне. Пожарные же, открывают данным профилем гидранты или дорожные барьеры.
В силу своей малой поверхности соприкосновения, данный профиль практически не передает усилие, заставляя прикладывать силу, чтобы повернуть винт.
TORX® Tamper Resistant
Винт подобного типа предотвращает несанкционированное вмешательство. Сам же профиль TORX® Tamper Resistant имеет те же свойства, что и классический TORX®; разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а головка винта имеет небольшой центральный штифт.
Винт с квадратной выемкой (Square-recess/Robertson)
Данный профиль практически не используют в Европе, наибольшее распространение он получил в США, где электрики по-прежнему используют отвертку с таким винтом, чтобы открыть электрический шкаф. Также, такой винт используется в автомастерской, для работы с классическими автомобилями.
Четыре грани находятся под прямым углом друг к другу. Противоположные стороны параллельны. Для передачи высоких крутящих моментов преобладает узкая силовая атака неблагоприятных условий. В то же время эффективность данного винта в большинстве случаев очень низкая.
Внутренний шестигранник
Шестигранник является одним из самых известных и наиболее распространенных профилей. Форма представляет собой шестиугольник с шестью боковыми гранями, которые находятся под углом 120° друг к другу.
Для передачи мощности это относительно неблагоприятная констелляция, т. к. очень высокая концентрация напряжения, в результате чего это может привести к деформации.
Внешний шестигранник
Шестигранник является одним из самых известных и наиболее распространенных профилей. Форма представляет собой шестиугольник с шестью боковыми гранями, которые находятся под углом 120° друг к другу.
Для передачи мощности это относительно неблагоприятная констелляция, т.
к. очень высокая концентрация напряжения, в результате чего это может привести к деформации.
Внутренний шестигранник TORX ® Tamper Resistant
Предотвращает несанкционированное вмешательство в работу посторонними лицами. В отличие от обычного шестигранного профиля, модель Tamper Resistant (анитвандальная), имеет отверстие в наконечнике. Его аналог в головке винта входит в это отверстие, таким образом гарантируя, что в головку винта можно вставить только соответствующий монтажный инструмент.
Многозубчатый профиль Multi-Tooth
Многозубчатый профиль имеет двенадцать маленьких зубцов. Индивидуальные зубцы намного тоньше в сравнении с профилем TORX®. Выгодное распределение мощности достигается, благодаря двенадцати зубцам. Аналогично профилю TORX®, происходит более широкое применение распределению движущей силы, что позволяет передавать высокие крутящие моменты.
Многозубчатый профиль по-прежнему широко используется в автомобильной промышленности, например, там, где требуются крутящие моменты для передачи высокой силы растяжения, а также профиль предотвращает несанкционированное вмешательство посторонних лиц в работу винтов.
Нельзя также забывать и о проблемах многозубчатого профиля. Из-за очень тонких контуров и соответствующему зацеплению с головкой винта, любая грязь в профиле может отрицательно влиять на работу. Может дойти до того, что накопленная со временем грязь попросту остановит работу. Это разрушит не только винт, но и весь инструмент.
Torq-Set®
Профиль Torq-Set® состоит из четырех ребер, которые асимметрично смещены в центр. Torq-Set® — это профиль безопасности со смещенным крестом; он предназначен для использования исключительно профессионалами.
Этот профиль в основном используется в аэрокосмической промышленности.
Tri-Wing®
Конструкция шлица Tri-Wing® имеет сходство с конструкцией Torq-Set® в соединении лопастей, которые сходятся не точно в центре шлица, а с некоторым смещением. Такой тип шлица позволяет передавать крутящий момент без осевого давления.
Первоначально шлиц Tri-Wing® использовался в авиакосмической промышленности, в частности — для сборки широкофюзеляжных самолётов, но позднее стал применяться и в других видах производства, например — в изготовлении электронных устройств, также такой вид шлица применяется в зарядных устройствах фирмы NOKIA (с защитой от выкручивания).
Двухштырьковый шлиц (Spanner)
Защитный профиль с двумя четырехугольными «носами». Применяется в промышленности, при этом, достаточно узкой направленности. Преимуществом этого профиля является поверхность головки винта.
В то же время этот профиль предотвращает чрезмерное затягивание винта. Передача силы связана с высокой концентрацией напряжения. Однако из-за двух штифтов на отдельных гранях наблюдается низкое напряжение. Профиль ключа не подходит для передачи высокого крутящего момента.
Знакомство с головками винтов и типами приводов
Мегамагазин крепежных деталей по сниженным ценам и Оптовые скидки!
Поиск0 Проверить
Технические данные крепежа | Понимание серии Введение
Крепеж винтового типа изготавливается с головками различных типов. Иногда стиль служит функциональной цели, а иногда носит более декоративный характер. Понимание различий поможет вам решить, какой стиль выбрать.
Есть две основные конструкции: потайная и не потайная.
Головки с непотайной головкой, когда головка полностью открыта, охватывают наибольшее разнообразие. Этот стиль включает в себя: переплет, пуговицу, сыр, наполнитель, фланец, шестигранник, сковороду, круглую, раструбную и низкую раструбную, квадратную и ферменную головки (обвязочная головка иногда называется связующей головкой). Иногда элементы комбинируются, как в случае конструкции с шестигранной головкой с прорезью, шестигранной шайбой, шестигранной прорезной шайбой и головкой с круглой шайбой.
Конструкции с потайной головкой в основном состоят из плоских, овальных и стеклярусных головок. Если материал не очень мягкий, плоские и овальные головки требуют потайного отверстия. Преимущество заключается в том, что небольшая часть головки не выступает за поверхность материала. Если вы используете винты с плоской головкой в отделочных работах, рассмотрите возможность использования крышки винта с плоской головкой (также известной как «красивая крышка»), чтобы скрыть головку (не все типы приводов подходят для винтовых крышек).
Изготовленные из пластика, эти колпачки доступны в стандартных цветах, которые соответствуют обычно используемым пластиковым ламинатам и дереву. Головки со стеклярусом обычно встречаются в шурупах для гипсокартона, а конструкция головки автоматически сжимает бумагу для гипсокартона и гипс при установке, образуя собственное отверстие с потайной головкой.
Тип привода — или, как его называют, углубление в приводе — относится к типу инструмента, который вы используете для установки (или удаления) винта. Из множества существующих наиболее распространенными являются: шлиц, крестообразный, комбинированный (как шлиц, так и крест), шестигранник, шестигранная головка, квадрат, Torx® и гаечный ключ.
Используйте шлицевую отвертку (плоское лезвие) для шлицевых, комбинированных и односторонних винтов; отвертка Phillips для крестообразных и комбинированных винтов; шестигранный ключ под шестигранник; и отвертка Torx® для винтов Torx®. Чтобы предотвратить повреждение головки, подгоните отвертку к головке винта.
Например, не используйте маленькую шлицевую отвертку с большим шлицевым винтом или шестигранный ключ неправильного размера. В зависимости от размера используемого винта с крестообразным шлицем вам может понадобиться отвертка Phillips № 0, 1, 2, 3 или 4 (чем больше номер, тем больше наконечник отвертки). Вероятно, наиболее распространенными являются № 1 и 2, хотя № 0 понадобится для некоторых очень маленьких винтов, а № 3 и 4 — для больших. (См. Руководство по размерам наконечников и бит для получения информации о размерах крестовых, квадратных и Torx® дисков, а также Таблицу винтов с внутренним шестигранником для получения информации о размерах шестигранных ключей.) Отвертки со шлицем и крестообразным шлицем работают с метрическими винтами, но вы должны использовать метрические шестигранные ключи. с метрическими винтами с внутренним шестигранником. Кроме того, популярны винты с крестообразным шлицем, квадратом, шестигранником и Torx®, потому что у отвертки меньше шансов выскользнуть и поцарапать отделку.
Шестигранная головка, как и винты с шестигранной головкой, требуют гаечного ключа или торцевой головки. Используйте гаечный ключ для болтов и винтов с квадратной головкой.
Если важна безопасность — если вы хотите, чтобы кто-то не выкрутил винт, — выберите необычный стиль привода. Квадратная головка и Torx® обеспечивают определенную степень безопасности, поскольку эти инструменты не так распространены. Для повышения безопасности рассмотрите возможность использования штифта с шестигранной головкой, штифта Torx® или гаечного ключа. Штифт с шестигранной головкой и штифт Torx® легко узнаваемы — в центр отверстия для привода добавлен небольшой штифт. Это означает, что вам нужно будет использовать специальные отвертки с шестигранной головкой и штифты Torx® для установки или удаления этих винтов. Односторонние винты не подлежат удалению, хотя имеется специальный инструмент для удаления.
Для получения подробной информации о битах, ключах или размерах крестообразных отверток, которые вам понадобятся для различных винтов, или размерах головок винтов, а также другой информации, ознакомьтесь с этими справочными таблицами…
Независимо от головки винта или типа привода, скорее всего, в Fastener Mart есть то, что вы ищете.
Технические данные крепежа | Знакомство с серией Введение
Направляющие крепежа — типы головок винтов | Fastener SuperStore
Головка каждого винта и болта уникальна для его предполагаемой функции.
Ниже приведено основное руководство по стилям головок винтов и их использованию.
В Fastener SuperStore, Inc. мы поставляем крепеж только самого высокого качества. Мы стремимся поставлять вам долговечное оборудование в необходимых вам количествах.
Загрузить руководство
Связующее вещество / Выточка связующего — Часто используется для электрических применений. Вырез под головкой обеспечивает место для проводных соединений.
Наконечник стекляруса — Потайной тип, используемый в основном для гипсокартона и деревянных настилов.
Плоская головка — Закругленная головка чаще всего используется в винтах с внутренним шестигранником. Также все чаще используются приводы Torx / Six-loop.
Головка Fillister .
Меньший диаметр и более высокий профиль, чем у круглых или панорамных головок, что позволяет делать более глубокие канавки.
Плоская головка (82 градуса) — Стандартный винт с потайной головкой и плоской головкой. Позволяет получить ровную, гладкую поверхность после установки.
Плоская головка с выточкой (82 градуса) — Используется вместо стандартной плоской головки для некоторых коротких размеров. Позволяет выполнять более мелкое зенкование, чем стандартные плоские головки с углом 82 градуса.
Плоская головка 100 — используется угол 100 градусов вместо стандартных 82 градусов. Используется для более тонких материалов, для которых требуется плоская головка.
Плоская головка 100 с подрезом — Используется вместо плоской 100 для некоторых коротких винтов. Позволяет немного удлинить захват нити.
Плоская головка (метрическая) — Метрические винты с плоской головкой стандартно поставляются с углом головки 90 градусов.
Шестигранная головка — Шестигранная головка, часто встречающаяся в болтах, обеспечивает больший крутящий момент и приводится в действие силой отвертки, приложенной к внешней стороне головки, в отличие от большинства приводов с внутренним приводом.
Головка с шестигранной шайбой — более новая и более распространенная версия шестигранной головки. Прикрепленный фланец в виде шайбы под головкой создает большую площадь соединения с поверхностью. Иногда доступны в сочетании с крестообразным шлицем или шлицевым приводом.
Модифицированная головка фермы / K-образная планка — обеспечивает очень большую опорную поверхность с низким профилем / зазором. Очень похоже на стиль круглой шайбы.
Овальная головка — Винты с потайной головкой и декоративной закругленной верхней частью. Часто используется для покрытия переключателей.
Овальная головка с выточкой — Используется с некоторыми винтами меньшей длины, чтобы обеспечить больший захват резьбы и более мелкое зенкование.
Головка с плоской головкой — наиболее распространенный тип головки винта с закругленной вершиной. Используется во многих случаях, когда требуется винт с плоским дном. Может быть успешно заменен многими похожими стилями головы.
Круглая головка — становится менее распространенным, но предлагает внешний вид, альтернативный другим винтам с закругленной головкой.
Круглая головка шайбы — Создает большую опорную поверхность в ситуациях, когда предпочтительна круглая головка. Очень похоже на модифицированный стиль головы фермы.
Зазубренная — хотя это и не единственный стиль головы, зубцы внизу являются опцией для некоторых типов головок. Зубцы на нижней стороне обеспечивают более плотную фиксацию, а также препятствуют ослаблению.
Головки винтов с головкой под торцевой ключ — стиль, уникальный для винтов с головкой под торцевой ключ, эти головки часто устанавливаются заподлицо с окружающими материалами, обеспечивая гладкий внешний вид и легкий доступ к приводу.
