Головка винта: Виды винтов и типы головок крепежей

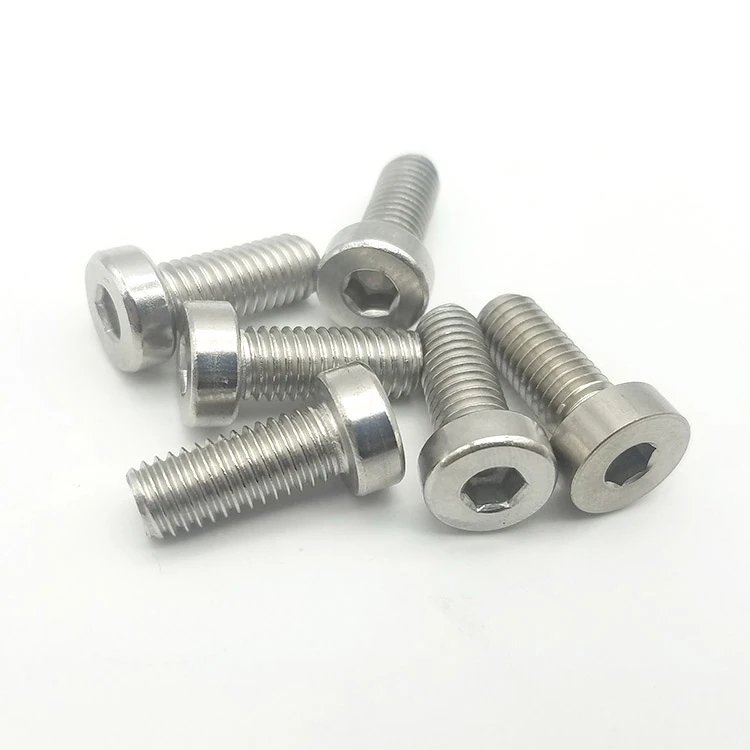

Винт ГОСТ 1491 (головка цилиндрическая). Конструкция, особенности применения

Одна из основных сфер применения винтов с цилиндрической головкой – создание соединения, к которому предъявляются повышенные эстетические требования. Обусловлено это тем, что шляпка полностью утапливается в установочном основании, и поэтому внешний вид изделия не ухудшается. Но это будет наблюдаться при условии, что глубина потайного отверстия превышает высоту цилиндрической головки винта. Такие крепежные элементы особо востребованы в приборостроительной отрасли, а также в машино- и станкостроении.

Государственным стандартом 1491, принятом в 1980 году, устанавливается одно исполнение винтов данного типа.

Действие этого ГОСТа распространяется на изделия, изготовленные с точностью, соответствующей требованиям классов «А» и «В». То есть повышенной и нормальной точности, соответственно.

Технические характеристики

Нормами ГОСТа 1491-80 установлены технические характеристики винтов с цилиндрической шляпкой с прямым/плоским шлицем, которые представлены в ниже размещенной таблице. Обозначение соответствует литерам, отображенным на чертеже исполнения.

Диаметр резьбы номинальный (обозначение d)	Длина резьбы (параметр b)		k	D	Шаг резьбы
	Нормальная	Удлиненная			Мелкий	Крупный
M20	46,0	70,0	11,0	30,0	1,5	2,5
M18	42,0	64,0	10,0	27,0
M16	38,0	58,0	9,0	24,0		2,0
M14	34,0	52,0	8,0	21,0
M12	30,0	46,0	7,0	18,0	1,25	1,75
M10	26,0	40,0	6,0	16,0		1,5
M8	22,0	34,0	5,0	13,0	1,0	1,25
M6	18,0	28,0	3,9	10,0	——	1,0
M5	16,0	25,0	3,3	8,5		0,8
M4	14,0	22,0	2,6	7,0		0,7
M3,5	13,0	20,0	2,4	6,0		0,6
M3,0	12,0	19,0	2,0	5,5		0,5
M2,5	11,0	18,0	1,6	4,5		0,45
M2,0	10,0	16,0	1,3	3,8		0,4
M1,6	9,0	———	1,0	3,0		0,35
M1,4			0,9	2,6		0,3
M1,2			0,8	2,3		0,25
M1,0	8,0		0,7	2,0

Длина винта с цилиндрической головкой (на чертеже обозначена литерой «l») может быть от 2,0 мм до 120 мм. Государственным стандартом 1491-80 не рекомендуется применять такие крепежные изделия со следующими значениями данного показателя: 95,0; 85,0; 48,0; 42,0; 38,0; 32,0; 28,0; 22,0; 18,0; 13,0; 7,0; 3,5; 2,5.

Технические требования

Рассматриваемый нормативный документ устанавливает следующие технические требования к винтам с цилиндрической головкой и с плоским/прямым шлицем.

• Качество резьбы должно соответствовать нормам ГОСТа 24705-2004. А ее недорез и сбег определяются по стандарту 10549-80.
• Исполнение шлицов – по ГОСТу 24669-81.
• Радиус под шляпкой – по условиям ГОСТа 24670-81.
• Поверхность винтов должна быть чистой. На ней не должны иметься механические повреждения и следы от воздействия коррозии.
• Механические свойства этих крепежных элементов определяются нормами ГОСТа 1759.4.
• Способы контроля отклонений расположения рабочих поверхностей, их форм, размеров, а также допуски берутся из ГОСТ P ИСO 4759-1-2009.
• Способы контроля имеющихся на поверхности метизов дефектов регламентируются ГОСТ Р ИСО 6157-1-2009.

Приемка винтов с цилиндрической головкой ведется по правилам, указанным в ГОСТе 17769.

Особенности контроля

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Типы винтовых головок — Wiha в России

Wiha — премиум инструменты

Винты — наиболее распространенная форма технологии соединения. Сила передается винту с помощью положительной фиксации. По этой причине каждый винт требует, чтобы аналог устанавливал его профиль в виде отвертки, L-ключа или бит.

Прорезиненные, Phillips и Pozidriv поперечные, шестиугольные и квадратные профили винта головки являются общими. Более свежие профили — TORX® и TORX PLUS®. Затем есть дополнительные профили, такие как Torq-Set® und Tri-Wing®.

Прямой шлиц (Slotted)

Отвертка для крепежных изделий с прямым шлицем может сокращенно называться шлицевая или прямошлицевая, в разговорной речи — плоская, прямая, минусовая, линейная. Рабочий конец отвертки представляет собой клинообразную пластинку. Особенности данного профиля заключаются в том, что с таким профилем срыв шлица — крайне маловероятен. Также он позволяет получить большой крутящий момент без приложения значительного осевого усилия. Отвертка легко доводится до нужных размеров напильником, и также, стоит заметить, что этот профиль универсальный и подходит под большинство деталей.

Но есть и недостатки: острые края делают профиль непригодным для механических применений, и он не фиксируется в головке крепежной детали.

С прорезиненным профилем сила прикладывается к диагонально противоположным внешним краям прорези.

Крестообразный шлиц (Phillips)

Самоцентрируется профиль Philips, не допускает выскальзывания рабочей части отвертки из шлица при незначительном наклоне стержня отвертки или под воздействием центробежной силы при использовании шуруповерта. Также он направляет продольное усилие отвертки по оси закручиваемого винта гораздо лучше, чем в случае с обычным прямым шлицем. При использовании электрической отвертки (шуруповерта) без регулирования величины крутящего момента, ее жало выталкивается из шлица крепежной детали по достижении предельного значения силы закручивания во избежание срыва шлица или повреждения резьбы. Однако, с этим профилем, пользователь должен противодействовать силам расцепления, применяя осевое усилие. Специальное поверхностное покрытие на наконечнике инструмента (Wiha Dura, Wiha Diamond) может значительно уменьшить силы выталкивания.

Поскольку сила наносится на узкую область, существует риск того, что высокое напряжение, накладываемое на инструмент и винт, может привести к повреждению профиля.

Внимание: профиль Phillips часто путают с профилем Pozidriv. Неправильное использование может привести к повреждению и быстрому износу как сборочного инструмента, так и винта.

Крестообразный шлиц (Pozidriv)

Pozidriv является улучшенной версией крестообразного шлица Phillips и используется, прежде всего, в производстве шурупов и саморезов. В машиностроении и металлообработке Pozidriv применяется значительно реже. Отвертка при использовании практически не выталкивается из шлица — образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность повреждения (т. н. «срыва») шлица отвертки и крепежной детали. Также, появляется возможность приложить большее крутящее усилие к инструменту (достижение большего крутящего момента).

Отличительным признаком шлица являются исходящие из внутренних углов тонкие лучеобразные линии.

Внимание: профиль Pozidriv часто путают с профилем Phillips. Неправильное использование может привести к повреждению и быстрому износу как сборочного инструмента, так и винта.

TORX®

TORX® представляет собой звездный волновой профиль с шестью закругленными кулачками. TORX® можно использовать для передачи более высокого крутящего момента, чем классические винтовые профили без повреждения бита или винта. Благодаря низким радиальным усилиям срок службы инструмента как винта, так и инструмента увеличивается. Низкие радиальные силы являются результатом круговой геометрии лопастей, прямых, вертикальных боковых стенок и угла поворота всего на 15 градусов. Эта геометрия практически не создает концентрации напряжений. В отличие от поперечно-углубленного профиля, например, драйвер TORX® не требует применения силы. Кроме того, нет опасности проскальзывания инструмента, как это иногда бывает с профилем с прорезью. Более высокий крутящий момент также может быть передан при применении того же количества силы.

Следует обратить внимание на различие TORX® и TORX PLUS®: инструмент TORX ® можно использовать для предварительного завинчивания винта TORX PLUS ®. Благодаря большому зазору это приводит к быстрому износу отвертки и винта.

TORX PLUS®

Подобно TORX®, TORX PLUS® имеет звездообразный профиль с шестью лопастями. Однако они сплющены, а не округлены. Угол поворота с нулевым градусом, гарантирует максимальное зацепление между долотом и винтом. Распределение движущих сил на большой площади исключает все повреждающие радиальные силы. Благодаря большей площади поперечного сечения можно передавать даже более высокие крутящие моменты, чем в классическом профиле TORX®.

Следует обратить внимание на различие TORX® и TORX PLUS®: инструменты TORX PLUS® не могут использоваться с винтами TORX®.

Triangle-recess

Профиль, используемый, по большей части, работниками железных дорог и пожарными командами. Это достаточно редкий к применению профиль. Железнодорожники используют его в основном для того, чтобы открыть дверь в вагоне. Пожарные же, открывают данным профилем гидранты или дорожные барьеры.

В силу своей малой поверхности соприкосновения, данный профиль практически не передает усилие, заставляя прикладывать силу, чтобы повернуть винт.

TORX® Tamper Resistant

Винт подобного типа предотвращает несанкционированное вмешательство. Сам же профиль TORX® Tamper Resistant имеет те же свойства, что и классический TORX®; разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а головка винта имеет небольшой центральный штифт.

Винт с квадратной выемкой (Square-recess/Robertson)

Данный профиль практически не используют в Европе, наибольшее распространение он получил в США, где электрики по-прежнему используют отвертку с таким винтом, чтобы открыть электрический шкаф. Также, такой винт используется в автомастерской, для работы с классическими автомобилями.

Четыре грани находятся под прямым углом друг к другу. Противоположные стороны параллельны. Для передачи высоких крутящих моментов преобладает узкая силовая атака неблагоприятных условий. В то же время эффективность данного винта в большинстве случаев очень низкая.

Внутренний шестигранник

Шестигранник является одним из самых известных и наиболее распространенных профилей. Форма представляет собой шестиугольник с шестью боковыми гранями, которые находятся под углом 120° друг к другу.

Для передачи мощности это относительно неблагоприятная констелляция, т. к. очень высокая концентрация напряжения, в результате чего это может привести к деформации.

Внешний шестигранник

Шестигранник является одним из самых известных и наиболее распространенных профилей. Форма представляет собой шестиугольник с шестью боковыми гранями, которые находятся под углом 120° друг к другу.
Для передачи мощности это относительно неблагоприятная констелляция, т. к. очень высокая концентрация напряжения, в результате чего это может привести к деформации.

Внутренний шестигранник TORX ® Tamper Resistant

Предотвращает несанкционированное вмешательство в работу посторонними лицами. В отличие от обычного шестигранного профиля, модель Tamper Resistant (анитвандальная), имеет отверстие в наконечнике. Его аналог в головке винта входит в это отверстие, таким образом гарантируя, что в головку винта можно вставить только соответствующий монтажный инструмент.

Многозубчатый профиль Multi-Tooth

Многозубчатый профиль имеет двенадцать маленьких зубцов. Индивидуальные зубцы намного тоньше в сравнении с профилем TORX®. Выгодное распределение мощности достигается, благодаря двенадцати зубцам. Аналогично профилю TORX®, происходит более широкое применение распределению движущей силы, что позволяет передавать высокие крутящие моменты.

Многозубчатый профиль по-прежнему широко используется в автомобильной промышленности, например, там, где требуются крутящие моменты для передачи высокой силы растяжения, а также профиль предотвращает несанкционированное вмешательство посторонних лиц в работу винтов.

Нельзя также забывать и о проблемах многозубчатого профиля. Из-за очень тонких контуров и соответствующему зацеплению с головкой винта, любая грязь в профиле может отрицательно влиять на работу. Может дойти до того, что накопленная со временем грязь попросту остановит работу. Это разрушит не только винт, но и весь инструмент.

Torq-Set®

Профиль Torq-Set® состоит из четырех ребер, которые асимметрично смещены в центр. Torq-Set® — это профиль безопасности со смещенным крестом; он предназначен для использования исключительно профессионалами.

Этот профиль в основном используется в аэрокосмической промышленности.

Tri-Wing®

Конструкция шлица Tri-Wing® имеет сходство с конструкцией Torq-Set® в соединении лопастей, которые сходятся не точно в центре шлица, а с некоторым смещением. Такой тип шлица позволяет передавать крутящий момент без осевого давления.

Первоначально шлиц Tri-Wing® использовался в авиакосмической промышленности, в частности — для сборки широкофюзеляжных самолётов, но позднее стал применяться и в других видах производства, например — в изготовлении электронных устройств, также такой вид шлица применяется в зарядных устройствах фирмы NOKIA (с защитой от выкручивания).

Двухштырьковый шлиц (Spanner)

Защитный профиль с двумя четырехугольными «носами». Применяется в промышленности, при этом, достаточно узкой направленности. Преимуществом этого профиля является поверхность головки винта.

В то же время этот профиль предотвращает чрезмерное затягивание винта. Передача силы связана с высокой концентрацией напряжения. Однако из-за двух штифтов на отдельных гранях наблюдается низкое напряжение. Профиль ключа не подходит для передачи высокого крутящего момента.

Винты с потайной головкой: виды и особенности

25.11.2020

В данной статье мы расскажем вам о таком виде крепежа, как винт с потайной головкой и немного коснемся метизов с такой же отличительной особенностью. Поговорим об их особенностях, видах, применении, правильном использовании. Надеемся эта информация вам пригодится.

Разновидности винтов с потайной головкой

Основное отличие такого метиза, как потайной винт от прочих креплений заключается в том, что его головка утапливается заподлицо к поверхности – проведя рукой по закрученному винту вы почти ничего не почувствуете. В остальном – это самый обычный крепёж, состоящий из головки и тела без острого кончика. С его помощью можно соединять самые разные детали глухим способом или сквозным. При вкручивании головка легко «утапливается» в поверхность изделия. Основная часть такого винта имеет шлицы и выполнена в виде конуса.

Шлицы могут быть под шестигранник или под отвёртку прямую, или с крестообразным навершием. Сейчас можно увидеть универсальные шлицы, которые подходят под любой вариант отвертки.

Резьба на теле винта может быть как полной, так и частичной. Сами метизы изготавливаются из разных металлов: легированных, цветмета, нержавейки, прочих качественных сплавов.
Стоит отметить, что прочность у винтов разная и всего существует одиннадцать видов по данному критерию. Так же делятся винты с потайной головкой и по точности – но все на две разновидности: А и В.
Винты могут иметь покрытие, которое предотвращает ржавление – это либо оцинковка, либо цинк-ламельное покрытие метиза. Впрочем, такой защитной оболочки винты могут и не иметь.

Кстати, есть еще разновидность таких метизов, как саморезы – они тоже могут иметь потайную головку и применяться как для дерева, так и для металла и прочих материалов. В общем, их внешний вид будет обусловлен тем, куда такой саморез будет вкручиваться. Они бывают с разным шагом резьбы, разной длины, с заострённым или затупленным кончиком. Главное их предназначение надежно зафиксировать соединение.

Для данных метизов характерны следующие критерии:

·         изготавливаются из нержавейки или углеродистой стали;

·         имеют оцинковку от ржавления;

·         шлицы могут быть разных типов;

·         кончик рабочего тела как тупой, так и острый;

·         длина до 3,2 сантиметров, а диаметр до 6,3 миллиметров.

Выпускаются такие саморезы по отдельному стандарту.

Где применяются винты с потайной головкой

Винты такого типа подходят для самых разных сфер применения. Их можно встретить практически везде, даже в часовых цехах, где они имеют свои отдельные размеры. Но, есть и метизы, которые наиболее популярны для покупателей и чаще всего применяются.

1.       Приборостроение

С их помощью проводят монтаж самых разных частей приборов и любой техники, от бытовой, до профессиональной.

2.       Машиностроение

Для сборки сложных и ответственных узлов различных машин и агрегатов винты с потайной головкой являются незаменимыми. Ведь чаще всего в таких соединениях есть подвижные части и торчащие крепления недопустимы. Сюда же относится и автомобилестроение — там без таких винтов тоже никуда не деться. Единственный момент, что в этой сфере применяются метизы повышенной прочности, устойчивые к самым разным воздействиям.

3.       Мебель.

Очень большая часть – это мебельные работы, сборка стеллажей, полок, торгового оборудование. Подойдут они для крепления самого разного листового материала: пластика, дерева, фанеры, ДСП, металла и так далее.

Все винты закрепляются гайками и шайбами, как говорилось выше либо глухим, либо открытым способом.

Также нашли свое применение винты с потайной головкой в химической промышленности, пищевой, тут они применяются с обязательной защитой от коррозии и различного агрессивного воздействия.

4.       Стройка.

Конечно, нельзя отставить в сторону строительство – это тоже не менее популярное направление. С помощью таких винтов создают неразъемные соединения в таких материалах, как кирпич и бетон, дерево, проводится монтаж гипсокартонных листов и многое другое. Можно заменить такие винты дюбелями, но метизы с потайной головкой в плане прочности будут много лучше. Также нет необходимости сверлить под них отверстия в дереве или пластике.

Какие бывают метизы с потайной головкой

Все винты данного типа отличаются друг от друга типом шлицы и типом головки. Саморезы идут отдельной строкой и не требуют дополнительных усилий при монтаже. Можно вкручивать его шуруповертом без предварительного зенкования.

По типу покрытия можно поделить все винты на две части: нержавеющие сплавы и черные металлы. Первые относятся к цветметам, не ржавеют, устойчивы к внешним воздействиям.
Вторые можно при необходимости защитить от ржавления самостоятельно, хотя и не в полной мере. Для этого применяются специальные грунтовки, лаки и краски.

Видов винтов для скрытого монтажа в продаже очень большое количество.

Винты с полупотайной головкой – часть головки у такого крепежа будет выступать над поверхностью. Полностью в материал она не заходит. Такие винты могут быть часть декора, а могут применяться при соединениях, которые не подвержены сильным нагрузкам.

Винт под плоскую отвертку – встретить его можно довольно редко, такие метизы мало распространены. Чаще всего их можно встретить на морских и речных судах, в часах, различных приборах. Относятся такие винты к мало устойчивым на срыв.

Чуть более популярны потайные винты со шлицем под крестовую отвертку. Их можно закрутить еще и аналогичной битой с помощью шуруповерта. Больше они характерны для саморезов с потайной головкой, недели для классических винтов.

Самые же популярные – это винты, под шестигранник. Такой шлиц называется Торкс. При фиксации такого винта, за счет углубления в виде шестигранника, метиз можно закрутить очень плотно и с большим усилием его затянуть. Можно увидеть второе название таких винтов – конфирматные. Применяются при сборке мебели, затягиваются специальным ключом.



Винты с потайной головкой производятся по отдельным ГОСТ, которые подтверждают их качество.

Преимущества винтов с потайной головкой

Большим плюсом таких винтов является то, что при их применении мы можем получить совершенно гладкую поверхность. Это важно при сборке мебели, а сами головки после сборки на видных местах прячут под декоративные заглушки. Они прячут все монтажное гнездо и не бросаются в глаза.
Если необходимо провести скрепление деталей, которые будут после находиться на улице, то достаточно взять винты с защитным покрытием и пользоваться ими в свое удовольствие.



Стоит не забывать, что если у вас куплены винты, которые были изготовлены в соответствии с ГОСТ, то под них нужно будет предварительно подготовить отверстия методом сверления. Это делается с учетом некоторых нюансов, что позволяет обеспечить прочность соединения.

Ø Первоначально нудно просверлить отверстия в виде конуса, по размерам самого винта.

Ø После нарезать внутри резьбу или установить специальную втулку, проведите зенкование.

Ø Винт закручивается до упора заподлицо. Закрутить модно ключом, отверткой или шуруповертом с подходящей битой.

Ø Если вы применяете саморезы с потайной головкой – то высверливание отверстий не нужно. Они сами легко пройдут в материал.

Надеемся наша статья вам понравилась, и вы почерпнули из нее что-то новое для себя.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

типов головок винтов — руководство по тому, какой это тип винтов?

Компания Tanner Bolt & Nut получает множество звонков от клиентов, пытающихся найти нужную биту или тип винта.

Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.

Найдите все наши варианты винтов в Интернете здесь

Нажмите на изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.



Всегда используйте правильный отвертку для головки винта, с которым вы работаете. Я знаю, что некоторые из них выглядят одинаково (можете ли вы отличить Pozidriv от Phillips с расстояния 10 футов?), но это не так, и вы рискуете повредить винт, и в конечном итоге вам потребуется много времени, чтобы извлечь его, если он получает повреждение.

Щелевой

Это оригинальный винтовой привод. Вы найдете их повсюду, хотя практика использования винтов со шлицевыми приводами снижается, потому что отвертка выскальзывает из паза, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .

Phillips

Этот тип отвертки очень популярен – и опять же, вы найдете их в очень широком диапазоне применений. Распространенными размерами являются Phillips № 1, № 2 и № 3. Самый распространенный размер Phillips — №2.

См. наши доступные биты Phillips

Phillips с защитой от несанкционированного доступа

Не очень распространены, но когда они вам нужны, они вам нужны. Та же форма и размер, что и у Phillips, но в центре винта есть защищенный от несанкционированного доступа штифт. Этот винт не используется в приложениях с высоким крутящим моментом, поскольку его конструкция не очень прочная, а биты не могут быть изготовлены в соответствии со спецификациями высокой прочности.



Quadrex

Комбинированный крестообразный и квадратный шлиц.



Pozidriv ^®

Эта головка винта нечасто встречается в США, но очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта. Распространенные размеры: Pozidriv №1, №2 и №3.

Квадратная выемка

Квадратная выемка используется все больше и больше, так как они очень устойчивы к выламыванию, что является причудливым способом сказать, что кончик инструмента не выскользнет и не повредит головку винта. очень легко. Обычно встречается в двух размерах: квадрат № 2 и № 3.

См. доступные биты с квадратным углублением

С квадратным углублением, защищенным от несанкционированного доступа

Тот же дизайн и размер, что и с квадратным углублением, но с центрированным штифтом, защищающим от несанкционированного доступа.

TORX ^®

Винт TORX, забавная отвертка. Ну, вы видите их во многих электрониках здесь, в США, и они набирают силу в различных приложениях. Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с силовым приводом.

TORX с защитой от несанкционированного доступа

TORX с защитой от несанкционированного доступа имеет небольшой штифт в середине привода, который препятствует работе обычной отвертки TORX.

См. доступные биты Torx с защитой от несанкционированного доступа

TORX Plus

TORX Plus представляет собой усовершенствованную конструкцию TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет прикладывать больший крутящий момент даже при сильном закручивании скорости. Это достаточно новый дизайн.



TORX Plus с защитой от несанкционированного доступа

TORX Plus с защитой от несанкционированного доступа — это лицензионная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих бит. Эта конструкция широко используется в исправительных учреждениях и других приложениях с высоким уровнем безопасности. Он отличается от обычного TORX Plus тем, что использует только конструкцию с ПЯТЬЮ лепестками и центральным штифтом.



Шестигранник с защитой от несанкционированного доступа

Доступ к инструментам для доступа к шестиграннику с защитой от несанкционированного доступа ограничен для защиты оборудования от доступа конечных пользователей. Подобно защищенному от несанкционированного доступа TORX, в середине головки винта есть небольшой металлический штифт, который предотвращает зацепление обычной шестигранной отвертки. Шестигранник с защитой от несанкционированного доступа обычно бывает следующих дробных размеров: 1/8, 3/32, 3/16, 1/4 и 5/16

См. наши доступные шестигранные биты с защитой от несанкционированного доступа

Tri-Wing ^®

Этот необычный трехногий дизайн Tri-Wing доступен в 3 размерах: #1, #2, #3. Мы не видим их слишком часто, хотя они доступны как часть нашего набора Master Security Bit Kit.

См. доступные биты Tri-Wing



Гаечный ключ

Иногда также известны как «змеиные глаза» и «зубчатые». Хотя на нашей диаграмме показаны два отверстия в верхней части винта, иногда они также выглядят как винт с двумя выемками, прорезанными по краям на противоположных сторонах винта. Широко используемая головка винта, чтобы избежать несанкционированного доступа, мы видели, как они используются во всем, от электроники до дверей туалетных кабин в общественных туалетах! Поставляется в 6 распространенных размерах: № 4, № 6, № 8, № 10, № 12 и № 14.

См. доступные насадки для гаечного ключа



Инструмент для одностороннего удаления

Это, безусловно, специализированное приложение. Односторонний винт устанавливается с помощью шлицевой насадки, но, поскольку края шлица скошены в противоположном направлении, шлицевая насадка не будет зацепляться для извлечения винта. Эти единственные в своем роде съемные биты можно отрегулировать так, чтобы они подходили к односторонним винтам и выкручивали их.

См. наш доступный односторонний инструмент для удаления винтов

Мы предлагаем все приводы, описанные в различных форматах – вставные биты 1/4 дюйма, силовые биты и комплектные отвертки. Некоторые приводы отсутствуют в нашем каталоге. Чтобы заказать любой из этих приводов по отдельности, позвоните нам по телефону 1.800.456-2658 или напишите нам по электронной почте через форму обратной связи.

Типы головок винтов и их применение

A) Головки винтов с потайной головкой

Метод зенкерования используется для предотвращения раскола древесины при сверлении древесины. С помощью зенкерования создается как правильный угол, так и направляющая фиксация, необходимая для размещения винта. В этом процессе отверстия предварительно просверливаются в дополнение к правильному углу головки, что помогает создать законченный вид. Из-за угла и формы головок некоторых винтов требуется их зенковка.

1. Винт с плоской головкой: ( Типы головок винтов )

Плоские головки винтов полностью сидят на поверхности, не оставляя открытой части головки, поэтому эти винты необходимо зенковать. Преимущество винтов с плоской головкой в ​​том, что они не торчат из поверхности и не зацепляют за нее другие предметы. Если в этом винте используется крышка винта, то головка винта не видна.

2. Винт с приподнятой головкой: ( Типы головок винтов )

Приподнятая головка также известна как овальная головка, и они имеют угол, аналогичный углу плоского винта, но имеют куполообразную головку. Зенковка требуется для этих винтов для размещения угла. По сравнению с плоскими шурупами их головка немного выступает над поверхностью. Эта форма не способствует производительности винта.

3. Винт со сферической головкой: (Типы головок шурупов)

Эти типы головок шурупов обычно используются для шурупов, которые изготавливаются для гипсокартона и гипсокартона. Форма этих винтов похожа на плоскую головку винта, но под поверхностью головки она имеет угол, который помогает уменьшить повреждение поверхности. Сверление пилотных отверстий не требуется, поскольку они являются самосверлящими. Напряжение распределяется по более широкой площади по сравнению с плоскими винтами из-за их уникальной формы.

B) Головки винтов с потайной головкой

Эти винты имеют форму головки без угла. Обычно используются различные типы головок винтов с потайной головкой:

1. Винт с соединительной головкой: (Типы головок винтов)

Это уникальные винты, которые используются для различных проектов. Они имеют куполообразную головку и могут ввинчиваться друг в друга. Короткие переплетные винты используются для крепления больших руководств, а также для переплета книг. Они также используются для скрепления кожи, образцов.

2. Винты с полукруглой головкой: (Типы головок винтов)

Винты с куполообразной головкой являются очень распространенным типом винтов. Они лучше всего подходят для работы, при которой головка винта не скрыта, как винты с плоской головкой. Головка в форме купола обеспечивает привлекательный дизайн поверхности, а плоская часть за куполом помогает остановить винт в том месте, где он должен быть остановлен.

3. Винты с фланцевой головкой: (Типы головок винтов)

Винты с фланцем также известны как рамные винты. Головка фланцевых винтов может быть от круглой до шестигранной и выдвигаться из круглого фланца, расположенного непосредственно под головкой. Фланец на головке обеспечивает устойчивость винта для удержания в положении и принимает положение шайбы.

4. Винты с полукруглой головкой: (Типы головок болтов)

По сравнению с другими винтами с головками под ферму они шире и имеют закругленную поверхность. Винты с полукруглой головкой используются для листового металла или для работ, где требуются большие отверстия, а более широкая головка винта предотвращает их попадание в отверстие.

C) Винты с комбинированной головкой

Винты с комбинированной головкой очень распространены в настоящее время, они имеют вариации и комбинации указанных выше типов головок.

Головки шурупов с потайной головкой имеют угловую форму под головкой, а винты, в которых зенковка не требуется, имеют плоскую форму под головкой.

D) Винты с защитой от несанкционированного доступа

Эти винты представляют собой разновидности нескольких распространенных типов винтов, таких как шестигранные, крестообразные. Они лучше всего подходят для общественных мест, где высока вероятность кражи, таких как общественные туалеты. Ниже приведены типы винтов с защитой от несанкционированного доступа, в которых существует несколько уровней безопасности.

1. Винты со штифтовой головкой: (Типы головок винтов)

Винты со штифтом являются одними из наиболее распространенных винтов с защитой от несанкционированного доступа. легкое удаление. В конструкции предусмотрен дополнительный штифт в каждой головке и для их снятия и установки требуется специальный инструмент. Для снятия и установки винта Philips с защитой от несанкционированного доступа нельзя использовать отвертку Philips.

2. Головка винта Sentinel: (Типы головок винтов)

Эти винты обеспечивают очень высокий уровень защиты, поскольку их можно закручивать только одним способом. Их очень трудно удалить, поэтому они лучше всего подходят для постоянных светильников.

3. Винты с 2 отверстиями: (Типы головок винтов)

Их также называют гаечными ключами; они обеспечивают безопасность с сохранением законченного вида. Их головки плоские, в них предусмотрены два небольших отверстия, и для их установки и снятия требуется специальный инструмент.

E) Винты с головкой под винт

В этой категории есть некоторые винты, для установки которых требуется отвертка определенного типа.

1. Винт с наружной шестигранной головкой: ( Типы головок винтов )

Головка имеет шестигранную форму, выступающую за ее поверхность. Некоторые из них имеют встроенный фланец, в то время как другие имеют форму шестиугольника по всей головке. Этот винт можно снять и установить с помощью гаечного ключа.

2. Винт с внутренним шестигранником: ( Типы головок винтов )

Винты этого типа всегда требуют шестигранного ключа как для их установки, так и для их удаления. Они обычно используются для мебели, которая нуждается в сборке и не может быть повреждена шестигранным ключом во время установки, что приводит к приятной отделке. Большинство этих винтов поставляются с шестигранным ключом.

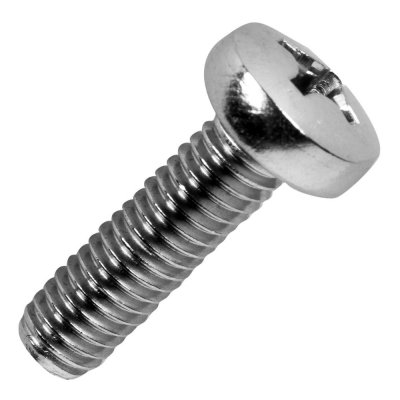

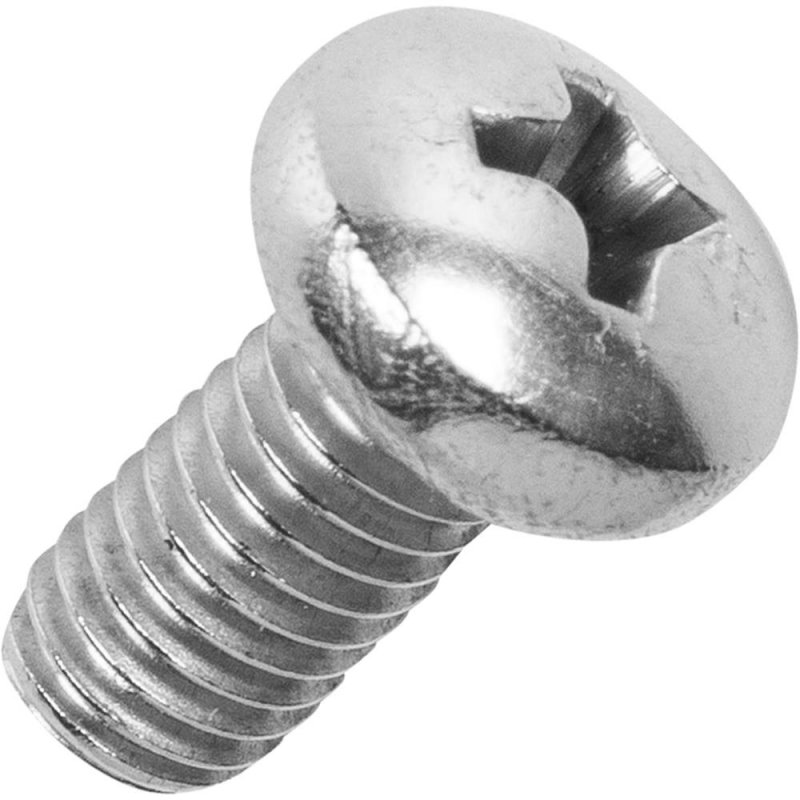

3. Винт с крестообразным шлицем: (Типы головок винтов)

Они являются наиболее распространенными винтами среди всех. Они имеют крестообразную форму, которая помогает самоцентрироваться винту, избегая сверления под странными углами. С этим винтом также можно использовать дрель, и благодаря своей самоцентрирующейся конструкции они остаются на своем месте во время сверления при приложении усилия, но головку можно снять, если приложено слишком большое усилие.

4. Винт с головкой Pozidriv: ( Типы головок винтов )

Эти винты чем-то похожи на винты Phillips, но винты posidriv имеют больше канавок, что приводит к форме винтов posidriv, напоминающей звезду. Для их удаления иногда также можно использовать крестообразную отвертку. Они обеспечивают большую устойчивость к приложенной силе по сравнению с винтами Phillips. Разницу между винтом Phillips и posidriv можно определить, посмотрев на них сбоку. Между всеми четырьмя плечами посидрива есть ребра, отмеченные буквой «pz».

5. Винт с головкой Quadrex: ( Типы головок винтов )

Эти приводные головки также называются крестообразным квадратом, и они представляют собой комбинацию квадратного углубления и крестообразных шлицов. Головной привод Quadrex похож на дизайн Philips, но середина креста имеет квадратную форму, а не заостренную, что предотвращает зачистку при приложении большего усилия.

6. Винт со шлицем: ( Типы головок винтов )

Это винты, которые обычно называют винтами с плоской головкой из-за узкого отверстия, предусмотренного для плоской отвертки. Эти винты наиболее часто используются и дешевы среди других. Но главный недостаток использования этого винта заключается в том, что они, скорее всего, будут сорваны. Даже конструкция этого винта такова, что они зачищаются для предотвращения чрезмерного затягивания винта. Они лучше всего подходят для проектов, в которых требуется меньшее количество винтов, которые можно завинчивать вручную, вместо использования электродрели, которая может привести к зачистке винта.

7. Винт с квадратным шлицем: ( Типы головок винтов )

Эти винты широко известны как винты Робертсона. Они имеют квадратную центральную точку, которая предотвращает их зачистку.

8. Винт со звездообразной головкой: ( Типы головок винтов )

Эти винты имеют различные стили, которые образуют форму звезды. Существует двойной квадратный привод с двумя квадратами Робертсона, которые образуют 8-конечную звезду посередине.

Существует тройной квадрат, состоящий из трех квадратов Робертсона, образующих 12-конечную звезду. Тройной квадрат обычно используется для сопротивления большой силе и отсутствия зачистки винта, обычно используемого во внутренних частях автомобиля, таких как компоненты трансмиссии.

9. Головка винта Torx: (Типы головок винтов)

В середине этих винтов они имеют форму звезды с 6 точками и обычно используются для электронных устройств, таких как DVD-плееры и компьютеры. Эти винты становятся популярными в настоящее время из-за их способности противостоять тенденции выскальзывания, что является очень важным критерием при создании электроники.

10. Винты Torx Plus: (Типы головок винтов)

Эти винты имеют меньшие канавки, что позволяет отвертке иметь больший контакт с головкой винта, что позволяет нам прикладывать к ней большее усилие.

11. Головка трехгранного винта: (Типы головок винтов)

Эти винты недавно были изобретены компанией Phillips. Эти винты обеспечивают большую надежность по сравнению со всеми другими винтами и могут выдерживать большее усилие. Для их установки и снятия требуется специальный драйвер, а глубокие канавки в нем позволяют получить больший крутящий момент от дрели.

Головка винта сорвана? Вот как это удалить

Автор Начикет Мхатре

Опубликовано 07 мая 2022 г.

Делиться Твитнуть Делиться Делиться Делиться Электронная почта

Сорванный винт держит ваш ремонт в заложниках? Не бойтесь, потому что вот несколько отличных советов и приемов, как ослабить застежки.

Сорванные винты — это жизненный способ пнуть вас, когда вы уже упали. Если грядущий ремонт находится в заложниках у застрявшего крепежа, этого достаточно, чтобы довести любого до стены. Но это ваша подсказка, чтобы собраться с мыслями и решить проблему с помощью наших полезных советов и приемов, чтобы извлечь самые безнадежно зачищенные винты.

В то время как выкрутить неподатливые винты в мебели и тяжелом оборудовании легко, применяя грубую силу, устройства бытовой электроники, такие как ноутбуки, смартфоны и компьютеры, требуют более осторожного подхода. Вот как аккуратно выкрутить застрявшие винты, не повредив ваши драгоценные гаджеты.

Не позволяйте резьбовым фиксаторам испортить вам день

Электронные устройства в алюминиевом или металлическом корпусе часто крепятся винтами, армированными резьбовым герметиком. Производители используют низкопрочные клеи для фиксации резьбы, предназначенные для предотвращения расшатывания винтов, а также позволяющие легко снимать их с помощью обычных ручных инструментов. Однако такие фиксаторы резьбы могут со временем затвердевать и приводить к оголению небольших винтов или затруднению отвинчивания иным образом.

Кредит изображения: Клеи Loctite/Henkel

Использование фена при низком нагреве для нагрева общей области застрявшего винта может ослабить клейкое соединение в достаточной степени для удобного удаления. Просто следите за тем, чтобы температура винтов в металлическом корпусе не превышала 200°F. Винты, закрепленные в латунных вставках, встроенных в пластиковый профиль, не должны подвергаться воздействию температур выше 140°F.

Как выкрутить винт со снятой оболочкой: подход с минимальными усилиями

У вас есть действительно зачищенный винт, если ни одно из вышеупомянутых решений не сработало. Хотя отчаянные времена требуют отчаянных мер, сначала стоит попробовать решения, основанные на здравом смысле.

1. Переключиться на ручной инструмент

Подумайте о переходе на ручные инструменты, если вы использовали электрические отвертки. Ручные отвертки не только позволяют контролировать крутящий момент, но и обеспечивают превосходную обратную связь, что также имеет решающее значение для предотвращения дальнейшего повреждения головки винта. Выкручивать застрявшие винты электрическими отвертками обманчиво легко. Однако из этого правила есть редкие исключения, такие как гироскопическая отвертка DeWalt.

2. Увеличьте размер наконечника

В зависимости от того, насколько сильно погнута головка винта, можно попробовать наконечник отвертки на один размер больше. Это работает с винтами с крестообразным шлицем, шестигранной головкой, Torx и пятигранными винтами безопасности, которые можно найти в обычных электронных гаджетах. Большего профиля наконечников может быть достаточно, чтобы зажать зачищенную головку винта.

3. Попробуйте другой совет

Совет по использованию правильного наконечника не применим, если у вас уже есть винт со снятой изоляцией. В таких случаях шлицевая отвертка подходящего размера может помочь вам отвинтить искривленную застежку с крестообразным шлицем. Более острые профили наконечника отвертки Torx также могут обеспечить достаточное сцепление, чтобы вывернуть винт с закругленной шестигранной головкой. Однако это также приведет к преждевременному износу наконечника отвертки. Попробуйте использовать инструмент, который вы не боитесь испортить.

4. Все винты со шлицем, если вы достаточно смелы

Вы застряли со снятым винтом, скорее всего, потому, что он был изготовлен из слишком мягкого материала. Это также позволяет легко вбить новый паз в головку винта с помощью шлицевой отвертки. Таким образом, вы можете превратить любой шуруп со шлицем в шлицевой. Обязательно избегайте этого пути при работе с устройствами с пластиковым корпусом по очевидным причинам.

Как открутить винты со снятой оболочкой плоскогубцами

Несмотря на то, что в мире скобяных изделий существует невероятное разнообразие винтов, мы разделим их на две большие категории в зависимости от того, торчат ли их головки из отверстий под винты. Крепежи, головки которых находятся на одном уровне с окружающей средой, называются винтами с потайной головкой или винтами с плоской головкой (FHCS). Нет простого способа манипулировать такими винтами с помощью плоскогубцев и других инструментов для извлечения винтов. В этом случае у нас есть отдельное руководство по извлечению винтов с потайной головкой.

Другая широкая категория винтов включает разновидности винтов с головкой под торцевой ключ (SHCS) и полукруглую головку (BHCS), у которых головка выступает за отверстие для винта. Это оставляет достаточно открытой области головки винта, которую можно использовать в качестве рычага для извлечения застрявших винтов. Такие застежки обычно можно найти на настольных компьютерах и аналогичном более крупном электронном оборудовании.

1. Обычные плоскогубцы

Этот метод лучше всего подходит для винтов с внутренним шестигранником. Пара плоскогубцев может легко захватить цилиндрическую головку винта под оптимальным углом для извлечения. Куполообразная геометрия застежек с пуговицами сложна, если только ваши плоскогубцы не снабжены острыми зубцами для улучшенного захвата. Хорошая пара плоскогубцев также изготавливается из закаленных металлических сплавов, что позволяет им надежно врезаться в головки винтов.

Надежно зажмите головку винта плоскогубцами и поверните винт против часовой стрелки. Более длинное плечо рычага пассатижей создает значительно больший крутящий момент, что облегчает откручивание тугих винтов.

2. Плоскогубцы с фиксатором

Винты, которые особенно сильно заедают, могут нуждаться в большем усилии зажима. Это проблема обычных плоскогубцев, особенно если оператору не хватает силы захвата. Вот где блокирующие плоскогубцы светятся. Эти плоскогубцы не требуют от оператора приложения постоянной силы захвата. Просто отрегулируйте требуемое расстояние челюсти и усилие захвата перед использованием, и умная механическая конструкция сделает работу, не требуя от пользователя движения мышц.
