Классификация грунтов по степени загрязнения и вопрос необходимости их утилизации
✚ Исследование грунта и определение класса опасности для окружающей среды от специалистов компании «ЭкоЭксперт» с опытом работы с 2001 г.
В процессе проведения инженерно-экологических изысканий наша компания проводит целый комплекс исследований, направленных на то, чтобы оценить экологическую обстановку на объекте, составить прогноз о ее изменении в результате проведения строительных работ, а также дать рекомендации для построения наиболее безболезненной для заказчика стратегии дальнейших действий.
Выполним для вас экологические изыскания в Москве, Московской области и на территории РФ
- Через 3 недели у вас будет полностью готовый к прохождению экспертизы отчёт по изысканиям
- Пройдём экспертизу любого уровня
- Проконсультируем бесплатно
Исследования почвенных проб очень важны в составе изысканий, поскольку при строительстве либо реконструкции грунт (почва) будут активно вовлечены в рабочий процесс.
В инженерной экологии классы опасности химических веществ – один из основных критериев, который разделяет грунты на группы.
Определение степени загрязнения почвы (группы грунтов по степени загрязнения) обуславливает дальнейшие действия по обращению с этими грунтами.
Содержание
- Классы опасности химических загрязняющих веществ
- Метод биотестирования
- Порядок обращения с грунтами разных классов опасности
- Нормативные документы
Классы опасности химических загрязняющих веществ
Химические вещества, которыми может быть загрязнен грунт, разнообразны и различаются, в частности, своим классом опасности – то есть величиной последствий их воздействия на окружающую среду.
| Класс опасности | Химическое загрязняющее вещество | Характеристика |
| 1 | Мышьяк, кадмий, ртуть, свинец, цинк, фтор, 3,4-бенз(а)пирен | Чрезвычайно опасные вещества |
| 2 | Бор, кобальт, никель, молибден, медь, сурьма, хром | Высокоопасные вещества |
| 3 | Барий, ванадий, вольфрам, марганец, стронций, ацетофенон | Умеренно опасные вещества |
Таблица 1.
Классы опасности химических загрязняющих веществ.
В таблице 1 приведены примеры веществ различных классов опасности. Так, соединения фтора, ртуть, нефтепродукты, включая бензапирен, имеют первый класс опасности – их воздействие на человека и окружающую среду может привести к тяжелым необратимым последствиям. Умеренно опасные металлы и грунт 3 группы не так вредны, поэтому обращение с отходами этого класса – проще и дешевле. Чтобы определить группу грунта по загрязнению нужно, прежде всего ориентироваться на его состав по результатам лабораторных исследований. К какому именно классу относятся чрезвычайно опасные, обнаруженные в нем вещества с учетом их концентрации, можно узнать из нормативных документов (СП 2.1.7.1386-03, ГОСТ 12.1.007-76 и др.).
Получить консультацию
Метод биотестирования
Биотестирование — это метод установления токсичности среды с помощью тест-объектов. Он является особенно показательным с точки зрения влияния на организмы совокупности нескольких загрязняющих факторов.
Исследуется специальным образом подготовленная водная вытяжка из почвенных проб. Чаще всего в качестве тест-объектов используются дафнии Daphnia magna Straus либо водоросли хлорелла Chlorella vulgaris beijer.
В результате лабораторного исследования анализируется смертность дафний либо оптическая плотность суспензии водоросли хлорелла. В зависимости от результатов устанавливается качество воды в пробе: нетоксичная, слаботоксичная, среднетоксичная, токсичная, сильнотоксичная, гипертоксичная. А также производится оценка тестируемой пробы: оказывает острое токсическое действие или нет. На основании результатов биотестирования не менее двух тест-объектов для грунта рассчитывается и присваивается один из классов опасности:
| Класс | Степень загрязнения |
| IV | Малоопасные |
| III | Умеренно опасные |
| II | Высокоопасные |
| I | Чрезвычайно опасная |
Таблица 2.
Порядок обращения с грунтами разных классов опасности
Самый благоприятный вариант развития событий – когда по результатам исследований почву можно отнести к IV классу опасности для окружающей среды. Именно такой результат был получен специалистами компании «ЭкоЭксперт» при исследовании грунта на территории офисного центра, находящегося на Ленинградском проспекте, для нашего заказчика ALCON Development. Утилизация неопасного грунта – это самый простой вариант организации обращения с отходами строительства (земляных работ).
Фото 1. Фрагмент протокола анализа биотестирования для объекта ALCON Development.
УЗНАЙТЕ СТОИМОСТЬ РАБОТ
Грунт четвертого класса опасности может использоваться после вывоза, исключая его размещение на территориях сельскохозяйственного назначения, в местах, примыкающих к питьевым водоемам, жилым зонам, детским и лечебным учреждениям, игровым площадкам. Группа грунтов 4 класса часто выявляется на площадках, расположенных вдали от источников загрязнения – предприятий I-II категории НВОС, автомагистралей, свалок.
Почвы III класса опасности могут использоваться для отсыпки при проведении строительных работ. Группа грунта 3 степени загрязнения может использоваться для благоустройства участков будущего озеленения при условии добавления слоя более чистых почв.
Грунты I и II класса опасности, наоборот, вынуждают заказчика запланировать дополнительные траты, которые необходимы для обязательного вывоза загрязненной почвы и ее утилизации на специальных полигонах. Группа грунта 1 отличается от группы грунта 2 наличием специфических высокотоксичных химических веществ, которые даже в малой концентрации оказывают необратимое негативное воздействие на здоровье человека и состояние окружающей среды. Если же грунт 2 группы установлен по параметрам эпидемиологической опасности, то для заказчика обязательны процедуры по проведению дезинфекции с последующими контролирующими мероприятиями. Грунт 1 группы, как правило, обнаруживают там, где есть очевидные источники загрязнения и требуется серьезная подготовка площадки под строительство, например, рекультивация свалки или других загрязненных земель.
Подводя итог, хотелось бы отметить, что компания «ЭкоЭксперт» предлагает полный спектр лабораторных исследований и разработку экологической документации для любой жизненной ситуации наших заказчиков. С примерами выполненных работ Вы можете ознакомиться здесь. Если у Вас остались вопросы, позвоните нам или закажите обратный звонок, мы с радостью перезвоним сами!
Нормативные документы
Нормативные документы:
- ПНД Ф Т 14.1:2:3:4.10-04 (Т 16.1:2:2.3.7-04)
- ПНД Ф Т 14.1:2:3:4.12-06 (Т 16.1:2:2.3:3.9-06)
- Приказ №536 МПР от 04.12.2014
- СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений…»
- СанПиН 4266-87 «Методические указания по оценке степени опасности загрязнения почвы химическими веществами»
- СП 2.1.7.1386-03 «Санитарные правила по определению класса опасности токсичных отходов производства и потребления»
введите имя неверный номер телефона Invalid Input Вы должны предоставить разрешение
Все повышают цены, а мы понижаем!
Успейте оставить заявку Акция до 1 апреля!
Категории грунтов по буримости | ЭкспоТех
На производство земляных работ большое влияние оказывают физико-механические свойства грунтов: средняя плотность, влажность, сила внутреннего сцепления частиц, разрыхляемость и др.

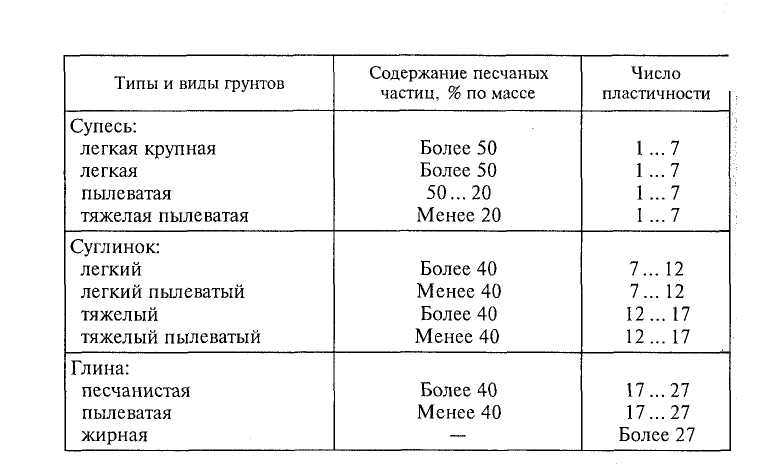

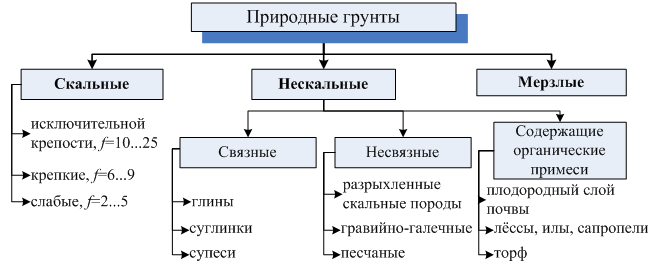

Различают следующие виды грунтов:
- Пески – сыпучая смесь зерен кварца и других минералов крупностью 0,25…2 мм, образовавшаяся в результате выветривания горных пород.
- Супеси – пески с примесью 5…10% глины.
- Гравий – горные породы, состоящие из отдельных скатанных зерен диаметром 2…40 мм, иногда с некоторой примесью глинистых частиц.
- Глины – горные породы, состоящие из чрезвычайно мелких частиц (менее 0,005 мм), с небольшой примесью мелких песчаных частиц.
- Суглинки – пески, содержащие 10…30% глины. Суглинки делятся на легкие, средние и тяжелые.
- Лёссовидные грунты – содержат более 50% пылевидных частиц при незначительном содержании глинистых и известковых частиц, лёссовидные грунты при наличии воды размокают и теряют устойчивость.
- Плывуны – песчано-глинистые грунты, сильно насыщенные водой.
- Растительные грунты – различные почвы с примесью 1…20% перегноя.
- Скальные грунты – состоят из твердых горных пород.
| Категория | Cостав горных пород |
|---|---|
| I |
Торф и растительный слой без корней. Рыхлые: лёсс, пески (не плывуны), супеси без гальки и щебня. Ил влажный и иловатые грунты. Суглинки лёссовидные. Трепел. Мел слабый. |
| II |
Торф и растительный слой с корнями или с небольшой примесью мелкой (до 3 см) гальки и щебня. Супеси и суглинки с примесью до 20% мелкой (до 3 см) гальки или щебня. Пески плотные. Суглинок плотный. Лёсс. Мергель рыхлый. Плывун без напора. Лед. Глины средней плотности (ленточные и пластичные). Мел. Диатомит. Сажи. Каменная соль (галит). Нацело каолинизированные продукты выветривания изверженных и метаморфизованных пород. |
| III |
Суглинки и супеси с примесью свыше 20% мелкой (до 3 см) гальки или щебня.Лёсс плотный. Дресва. Плывун напорный. Глины: с частыми прослоями (до 5 см) слабосцементированных песчаников и мергелей, плотные, мергелистые, загипсованные, песчанистые. Алевролиты глинистые слабосцементированные. Песчаники слабосцементированные глинистым и известковистым цементом. Мергель. Известняк-ракушечник. Мел плотный. Магнезит. Гипс: тонкокристаллический, выветрелый.Каменный уголь слабый. Бурый уголь.Сланцы: тальковые, разрушенные всех разновидностей. Марганцевая руда. Железная руда окисленная, рыхлая. Бокситы глинистые. |
| IV |
Галечник, состоящий из мелких галек осадочных пород. Мерзлые водоносные пески, ил, торф. Алевролиты плотные глинистые. Песчаники глинистые. Мергель плотный. Неплотные: известняки и доломиты. Магнезит плотный. Пористые: известняки, туфы. Опоки глинистые. |
| V |
Галечно-щебенистые грунты. Галечник мерзлый, связанный глинистым или песчано-глинистым материалом с ледяными прослойками. Мерзлые: песок крупнозернистый, древеса, ил плотный, глины песчанистые. Песчаники на известковистом и железистом цементе. Алевролиты. Аргиллиты. Глины аргиллитоподобные, весьма плотные, плотные сильно песчанистые. Конгломерат осадочных пород на песчано-глинистом или другом пористом цементе. Известняки. Мрамор. Доломиты мергелистые. |
| VI |
Ангидриты плотные, загрязненные туфогенным материалом. Песчаники: полевошпатовые, кварцево-известняковые. Алевролиты с включением кварца. Известняки: плотные, доломитизированные, скарнированные. Доломиты плотные. Опоки. Сланцы: глинистые, кварцево-серицитовые, кварцево-слюдяные, кварцево-хлоритовые, кварцево-хлоритосерицитовые, кровельные. Хлоритизированные и рассланцованные, альбитофиры, кератофиры, порфириты, габбро. Аргиллиты слабо окремненные. Дуниты, не затронутые выветриванием. Перидотиты, затронутые выветриванием. Амфиболиты. |
| VI |
Скарны эпидотокалщитовые. Колчедан сыпучий. Бурые железняки ноздреватые. Гематито-мартитовые руды. Сидериты. |
| VII |
Аргиллиты окремненные. Конгломераты осадочных пород на кремнистом цементе. Песчаники кварцевые. Доломиты весьма плотные. Окварцованные: полевошпатовые песчаники, известняки.Каолин агальматолитовый. Опоки крепкие плотные. Фосфоритовая плита. Сланцы слабо окремненные: амфибол-магнетитовые, куммингтонитовые, роговообманковые, хлорито-роговообманковые. Слаборассланцованные альбитофиры, кератофиры, порфиры, порфириты, диабазовые туфы, затронутые выветриванием порфиры, порфириты. Крупно- и среднезернистые, затронутые выветриванием граниты, сиениты, диориты, габбро и другие изверженные породы. Пироксениты, пироксениты рудные. Кимберлиты базальтовые. Скарны кальцитосодержащие авгито-гранатовые.Кварцы пористые (трещиноватые, ноздреватые, охристые). |
| VIII |
Конгломераты изверженных пород на известковистом цементе. Доломиты окварцованные. Окремненные, известняки, доломиты. Фосфориты плотные, пластовые. Сланцы окремненные: кварцево-хлоритовые, кварцево-серицитовые, кварцево-хлорито-эпидотовые, слюдяные. Гнейсы. Среднезернистые альбитофиры и кератофиры. Базальты выветрелые. Диабазы. Порфиры и порфириты. Андезиты.Диориты, не затронутые выветриванием. Лабрадориты, перидотиты. Мелкозернистые, затронутые выветриванием, граниты, сиениты, габбро. Затронутые выветриванием гранито-гнейсы, пегматиты, кварц-турмалиновые породы. Скарны крупно- и среднезернистые кристаллические: авгито-гранатовые, авгито-эпидотовые. Эпидозиты. Кварцево-карбонатные и кварцево-баритовые породы. Бурые железняки пористые. Гидрогематитовые руды плотные. Кварциты: гематитовые, магнетитовые. |
| IX |
Базальты, не затронутые выветриванием. Конгломераты изверженных пород на кремнистом цементе. Известняки карстовые. Кремнистые: песчаники, известняки. Доломиты кремнистые.Фосфориты пластовые окремненные. Сланцы кремнистые. Кварциты: магнетитовые и гематитовые тонкополосчатые, плотные мартито-магнетитовые. Роговики амфибол-магнетитовые и серицитизированные. Альбитофиры и кератофиры. Трахиты. Порфиры окварцованные. Диабазы тонкокристаллические. Туфы окремненные, ороговикованные. Затронутые выветриванием: липариты, микрограниты. Крупно- и среднезернистые граниты, гранито-гнейсы, гранодиориты.Сиениты. Габбронориты. Пегматиты. Березиты. Скарны мелкокристаллические: авгито-эпидото-гранатовые, датолито-гранато-геденбергитовые. Скарны крупнозернистые гранатовые.Окварцованные: амфиболит, колчедан. Кварцево-турмалиновые породы, не затронутые выветриванием. Бурые железняки плотные.Кварцы со значительным количеством колчедана. |
| X |
Песчаники кварцевые сливные. Джеспилиты, затронутые выветриванием.Фосфорито-кремнистые породы. Кварциты неравномерно-зернистые. Роговики с вкрапленностью сульфидов. Кварцевые: альбитофиры и кератофиры. Липариты. Мелкозернистые: граниты, гранито-гнейсы, гранодиорит. Микрограниты. Пегматиты плотные, сильно кварцевые.Скарны мелкозернистые: гранатовые, датолито-гранатовые. Магнетитовые и мартитовые руды, плотные, с прослойками роговиков. Бурые железняки окремненные. Кварц жильный. Порфириты сильно окварцованные. |
| XI |
Альбитофиры тонкозернистые, ороговикованные. Джеспилиты, не затронутые выветриванием. Сланцы яшмовидные кремнистые. Кварциты. Роговики железистые очень твердые. Кварц плотный. Корундовые породы. Джеспилиты гематитомартитовые и гематито-магнетитовые. |
| XII |
Совершенно не затронутые выветриванием монолитно-сливные: джеспилиты,кремень, яшмы, роговики, кварциты, эгириновые и корундовые породы. |
Гипс кристаллический. Ангидрит. Калийные соли. Каменный уголь средней твердости. Бурый уголь крепкий. Каолин (первичный). Сланцы: глинистые, песчано-глинистые, горючие, углистые, алевролитовые. Серпентиниты (змеевики) сильно выветрелые и оталькованные. Неплотные: скарны хлоритового и амфибол-слюдистого состава.Апатит кристаллический. Сильно выветрелые: дуниты, перидотиты. Кимберлиты, затронутые выветриванием. Мартитовые и им подобные руды сильно выветрелые. Железная руда мягкая вязкая. Бокситы.
Ангидрит весьма плотный. Опоки пористые выветрелые. Каменный уголь твердый. Антрацит, фосфориты желваковые. Сланцы: глинисто-слюдяные, слюдяные, тальково-хлоритовые, хлоритовые, хлорито-глинистые, серицитовые. Серпентиниты (змеевики).Выветрелые: альбитофиры, кератофиры. Туфы серпентизированные вулканические. Дуниты, затронутые выветриванием. Кимберлиты брекчиевидные. Мартитовые и им подобные руды неплотные.
Пироксениты крупнокристаллические. Талько-карбонатные породы. Апатиты.
Бурые железняки ноздреватые, пористые. Хромиты. Сульфидные руды. Мартито-сидеритовые и гематитовые руды. Амфибол-магнетитовые руды. Аргиллиты кремнистые.
Колчедан плотный. Бокситы диаспоровые.
Бариты плотные.
Источник: техническая документация ПО «ЭкспоТех».
10 января 2019 г.
Hydrologic Soils Group Инструкции
Эта веб-страница поможет вам найти группу Hydrologic Soils вашей собственности. Тип почвы имеет решающее значение для определения количества стока, потому что некоторые почвы пропускают дождевую воду легче, чем другие. Обычный способ, которым инженеры-строители и инженеры-экологи классифицируют способность почвы к инфильтрации, — это присвоение почве класса «A», «B», «C» или «D».
A почвы лучше всего инфильтрируют дождевую воду, поэтому свойства с Почва генерирует наименьшее количество стока. Почвы D имеют самую низкую скорость инфильтрации и, следовательно, способствуют большему стоку
В таблице ниже приведены некоторые физические свойства групп гидрологических почв:
| Группа почв | Скорость инфильтрации (дюйм/час) | Относительный потенциал стока |
| А | >. 30 | Низкий |
| Б | 0,15–0,30 | Умеренный |
| С | 0,05-0,15 | Высокий |
| Д | 0-0,05 | Очень высокий |
Рисунок 1: Скриншот WSS NRCS
Рисунок 2: Пример завершенной зоны интереса
Рисунок 3: Меню навигации
Выполните следующие шаги, чтобы определить, какой процент площади вашей собственности попадает в каждую группу гидрологических почв.
Если у вас проблемы с этим разделом, вы можете использовать значения по умолчанию, которые появляются в форме при загрузке страницы. Для этого просто нажмите кнопку «Отправить» в форме внизу страницы.
Шаг 1:
Еще одна вдова должна быть открыта для новой сессии с веб-обзором почв Национальной службы охраны ресурсов (NRCS). Если это не так, кликните сюда. Вы должны быть приняты к карте и проводнику. Это приложение можно использовать для определения различных данных о почве для областей по всей стране. Хотя через это приложение можно получить огромное количество информации, нас интересует только группа Hydrologic Soils.Приложение должно выглядеть как «Рисунок 1».
Шаг 2:
В левом меню навигации приложения WSS в разделе « Быстрая навигация » выберите « Навигация по… >> Адрес. »
Введите свой адрес в соответствующие поля и нажмите » Посмотреть «. Карта справа должна привести вас к вашему объекту. Это может занять минуту, поэтому наберитесь терпения. Как только ваш адрес будет найден, используйте масштабирование. кнопки или инструмент панорамирования изменяют вид карты до тех пор, пока все ваше имущество не будет четко видно.Шаг 3:
Проследите границы вашего объекта, также называемого «областью интереса» (AOI), с помощью кнопки отслеживания AOI . Для этого нажмите на все углы вашей собственности. Каждый раз, когда вы нажимаете на карту, к многоугольнику, отслеживающему вашу собственность, добавляется новая вершина. Когда вы будете готовы закончить трассировку своего свойства, дважды щелкните последнюю вершину. Это должно закрыть полигон, и вы должны увидеть, что приложение обрабатывает ваш запрос. Как только это будет сделано, на карте должен появиться многоугольник со светло-голубой рамкой и штриховой заливкой. См. пример на рис. 2. Если вас устраивает трассировка полигона, переходите к шагу 4. Если нет, снова нажмите кнопку «Трассировка области интереса» и начните сначала.Шаг 4:
Перейдите на вкладку «Soil Data Explorer» в верхней части окна приложения.
Когда страница обновится, щелкните вложенную вкладку «Свойства и качества почвы», расположенную в верхней части окна карты.Шаг 5:
Щелкните параметр «Качества и возможности» в меню навигации в левой части приложения (см. рис. 3, например, этого меню навигации). Новая серия параметров должна отображаться под выбором «Качества и особенности». Нажмите «Группа гидрологических почв».Теперь вам будет предложено выбрать способ отображения результатов. Оставьте эти параметры в настройках по умолчанию. Нажмите кнопку «Просмотреть рейтинг» под этими параметрами. Страница должна обновиться после того, как вы это сделаете.
Шаг 6:
Прокрутите вниз, пока не найдете таблицу свойств почвы в окне приложения. Эта таблица содержит информацию обо всех различных типах почвы, встречающихся на вашем участке. Каждая строка в таблице соответствует определенному типу почвы на вашем участке.Столбцы в этой таблице: Символ единицы карты, Имя единицы карты, Рейтинг, Акры в области интереса и Процент области интереса.
Группа гидрологических почв для каждого типа почвы находится в колонке «Рейтинг». Определите этот «рейтинг» и «процент AOI» для каждого типа почвы в таблице.
Примечание: Если один из типов почвы «Городская земля», то предполагается, что этот район имеет «Рейтинг» типа D.Шаг 7:
Теперь введите процент в AOI для каждого из классов почвы (AD) в форму ниже. Если нет покрытия определенной категории, оставьте процент покрытия равным нулю. В некоторых случаях может присутствовать только одна гидрологическая группа почв.Нажмите «Отправить», как только будут введены все проценты покрытия. Обратите внимание, что все процентные покрытия должны составлять в сумме 100%.
Это приложение можно использовать для определения различных данных о почве для областей по всей стране. Хотя через это приложение можно получить огромное количество информации, нас интересует только группа Hydrologic Soils.
Каждый раз, когда вы нажимаете на карту, к многоугольнику, отслеживающему вашу собственность, добавляется новая вершина. Когда вы будете готовы закончить трассировку своего свойства, дважды щелкните последнюю вершину. Это должно закрыть полигон, и вы должны увидеть, что приложение обрабатывает ваш запрос. Как только это будет сделано, на карте должен появиться многоугольник со светло-голубой рамкой и штриховой заливкой. См. пример на рис. 2. Если вас устраивает трассировка полигона, переходите к шагу 4. Если нет, снова нажмите кнопку «Трассировка области интереса» и начните сначала.
Нажмите «Группа гидрологических почв».
Если нет покрытия определенной категории, оставьте процент покрытия равным нулю. В некоторых случаях может присутствовать только одна гидрологическая группа почв.Сумма ваших процентов покрытия не равна 100%. Пожалуйста, попробуйте еще раз.
Введите процент покрытия каждой из групп гидрологических почв здесь:
% группы А
% группы B
% группы C
% группы D
Таблицы CN
Скачать страницу CN Tables.
Четыре страницы этого раздела воспроизведены из отчета SCS (теперь NRCS) «Городская гидрология для малых водоразделов». Этот отчет широко известен как TR-55. В таблицах представлены оценки числа кривых (CN) в зависимости от гидрологической группы почвы (HSG), типа покрова, обработки, гидрологического состояния, состояния предшествующего стока (ARC) и водоупорной площади на водосборе.
TR-55 предоставляет следующие рекомендации по использованию этих таблиц:
Почвы классифицируются по четырем HSG (A, B, C и D) в соответствии с их минимальной скоростью инфильтрации, которая получается для голой почвы после длительного увлажнения. . Приложение A \[TR-55\] определяет четыре группы и предоставляет список большинства почв в Соединенных Штатах и их групповую классификацию. Почвы в интересующей области можно определить по отчету об обследовании почвы, который можно получить в местных отделениях ГСК или в районных отделениях охраны почв и вод.
- Существует несколько способов определения типа покрытия. Наиболее распространены полевая разведка, аэрофотосъемка и карты землепользования.
- Обработка — модификатор типа покрытия (используется только в таблице 2-2b) для описания управления обрабатываемыми сельскохозяйственными угодьями. Сюда входят механические методы, такие как контурирование и террасирование, и методы управления, такие как севообороты и минимальная обработка почвы или ее отсутствие.
- Гидрологическое состояние указывает на влияние типа покрова и обработки на инфильтрацию и сток и обычно оценивается по плотности растительного и растительного покрова на исследуемых участках. Хорошее гидрологическое состояние указывает на то, что почва обычно имеет низкий потенциал стока для данной конкретной гидрологической группы почв, типа покрова и обработки. Вот некоторые факторы, которые следует учитывать при оценке влияния покрова на инфильтрацию и сток: (а) полог или густота газонов, посевов или других растительных участков; (б) объем круглогодичного покрытия; (c) количество травы или мелкосемянных бобовых культур в севооборотах; (d) процент покрытия остатками; и (e) степень шероховатости поверхности.
- Показатель потенциала стока перед штормовым явлением представляет собой состояние предшествующего стока (ARC). CN для среднего ARC на участке представляет собой медианное значение, взятое из выборки данных об осадках и стоке. Номера кривых в таблице 2-2 относятся к среднему ARC, который используется в основном для расчетных приложений.
- При расчете CN для городских территорий следует учитывать процент непроницаемой площади и способы отвода стока из непроницаемой зоны в дренажные системы. Водонепроницаемая зона считается связанной, если стоки с нее поступают непосредственно в дренажные системы. Он также считается связанным, если сток из него происходит в виде мелкого концентрированного мелководного потока, который течет по водопроницаемому участку и затем попадает в дренажную систему. Сток из несвязанных непроницаемых участков распространяется по водопроницаемому участку в виде пластового течения.
SCS TR-55 Table 2-2a – Runoff curve numbers for urban areas 1
Cover description | Curve numbers for hydrologic soil group | |||||||||
Тип покрытия и гидрологическое состояние | Средний процент водонепроницаемости 2 | A | C | D | ||||||
Полностью развитые городские зоны | 2 | 9 | 2 | 2 | 9 | 2 | 66666. : | |||
Плохое состояние (травяной покров < 50%) . . . . . . . . . . . . . | 68 | 79 | 86 | 89 | ||||||
Удовлетворительное состояние (травяной покров от 50% до 75%) . . . . . . . . . | 49 | 69 | 79 | 84 | ||||||
Хорошее состояние (трава> 75%). . . . . . . . . . . . | 39 | 61 | 74 | 80 | ||||||
Непроницаемые зоны: | ||||||||||
Мощеные автостоянки, крыши, подъездные пути и т.д. . . . . . . . . . . . . . . . . . . . | 98 | 98 | 98 | 98 | ||||||
Streets and roads: | ||||||||||
Мощеный; бордюры и ливневая канализация (кроме полосы отвода | 98 | 98 | 98 | 98 | ||||||
; открытые канавы (включая полосу отчуждения) . . . . | 83 | 89 | 92 | 93 00003 9 015 9 018 Гравий (включая полосу отчуждения) . . . . . . . . . . . . . . . | 76 | 85 | 89 | 91 | ||
DIRT (в том числе по праву-way). . . . . . . . . . . . . . . . . | 72 | 82 | 87 | 89 | ||||||
Western Desert Urban.0019 | ||||||||||
Естественный ландшафт пустыни (только предыдущие территории) 4 . . | 63 | 77 | 85 | 88 | ||||||
Artificial desert landscaping (impervious weed | 96 | 96 | 96 | 96 | ||||||
Urban districts: | ||||||||||
Commercial and business . . . . . . . . . . . . . . . . . . . . . | 85 | 89 | 92 | 94 | 95 | |||||
Промышленность. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 72 | 81 | 88 | 91 | 93 | |||||
Residential districts by average lot size | ||||||||||
1/ 8 акров или меньше (таунхаусы). . . . . . . . . . . . . . . . . . | 65 | 77 | 85 | 90 | 92 | |||||
1/4 акра. | 38 | 61 | 75 | 83 | 87 | |||||
| 1000 10003. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 30 | 57 | 72 | 81 | 86 | |||||
1/2 акра . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 25 | 54 | 70 | 80 | 85 | |||||
10003 | ||||||||||
| 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 20 | 51 | 68 | 79 | 84 | |||||
2 акра . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 12 | 46 | 65 | 77 | 82 | |||||
Developing urban areas | ||||||||||
Недавно классифицированные участки (только предыдущие участки, | 77 | 86 | 91 | 94 | ||||||
Idle lands (CN’s are determined using cover types | ||||||||||
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . 1 Среднее состояние стока и I а = 0,2S.
2 Приведенный средний процент непроницаемой площади был использован для разработки композитных CN. Другие допущения таковы: непроницаемые участки непосредственно связаны с дренажной системой, непроницаемые участки имеют КЧ 98, а водопроницаемые участки считаются эквивалентными открытому пространству в хорошем гидрологическом состоянии.
CN для других комбинаций условий можно рассчитать, используя рис. 2-3 или 2-4.
3 Показанные CN эквивалентны CN пастбища. Композитные CN могут быть рассчитаны для других комбинаций типа покрытия открытого космоса.
4 Суммарное значение CN для естественного озеленения пустыни должно быть рассчитано с использованием рисунков 2-3 или 2-4 на основе процента непроницаемой площади (CN = 98) и площади CN для пропускания. Предполагается, что КН проницаемой территории эквивалентны пустынному кустарнику в плохих гидрологических условиях.
5 Композитные КЧ для использования при проектировании временных мер во время планировки и строительства должны быть рассчитаны с использованием рис. области.
SCS TR-55 Table 2-2b – Runoff curve numbers for cultivated agricultural lands 1
Cover description | Curve numbers for hydrologic soil group | |||||||||||||
Тип покрытия | Обработка 2 | Гидрологическое состояние 3 | 3B | C | D | |||||||||
Fallow | Bare soil | — | 77 | 86 | 91 | 94 | ||||||||
Покрытие остатков урожая (CR) | Плохой | 76 | 85 | 0 | 93 | |||||||||
Good | 74 | 83 | 88 | 90 | ||||||||||
Row crops | Straight row (SR ) | Poor | 72 | 81 | 88 | 91 | ||||||||
Good | 67 | 78 | 85 | 89 | ||||||||||
SR + CR | Poor | 71 | 80 | 87 | 90 | |||||||||
Good | 64 | 75 | 82 | 85 | ||||||||||
Contoured (C) | Poor | 70 | 79 | 84 | 88 | |||||||||
Good | 65 | 75 | 82 | 86 | ||||||||||
C + CR | Плохо | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 900083 | 87 | ||||
Good | 64 | 74 | 81 | 85 | ||||||||||
Contoured & terraced ( C & T) | Плохой | 66 | 74 | 80 | ||||||||||
| 9000 2 | 0016 Good | 62 | 71 | 78 | 81 | |||||||||
C & T + CR | Poor | 65 | 73 | 79 | 81 | |||||||||
Good | 61 | 70 | 77 | 80 | ||||||||||
Small grain | SR | Poor | 65 | 76 | 84 | 88 | ||||||||
Good | 63 | 75 | 83 | |||||||||||
SR + CR | SR + CR | 9002 | SR + CR | 9002 | . | 64 | 75 | 83 | 86 | |||||
Good | 60 | 72 | 80 | 84 | ||||||||||
C | Плохой | 63 | 74 | 82 | 85 | 85 | 85 | 85 9003 | 0028||||||
Good | 61 | 73 | 81 | 84 | ||||||||||
C + CR | Poor | 62 | 73 | 81 | 84 | |||||||||
GOOD | 60 | 72 | 900072 | 6 9000 2872 | 9000 9000 272 | 9000 2 | 9000 2 6000039000 2 60 0003 9001 | 83 | ||||||
C & T | Poor | 61 | 72 | 79 | 82 | |||||||||
Good | 59 | 70 | 78 | 81 | ||||||||||
C & T + CR | 9003 0019 | 60 | 71 | 78 | 81 | |||||||||
Good | 58 | 69 | 77 | 80 | ||||||||||
Мелкосемянные или разбросные бобовые или севооборотные луговые | SR | 66 | 77 | 85 | 89 | |||||||||
Good | 58 | 72 | 81 | 85 | ||||||||||
C | Плохой | 64 | 75 | 83 | 85 | 900885 | 900885 | 0015Good | 55 | 69 | 78 | 83 | ||
C & T | Poor | 63 | 73 | 80 | 83 | |||||||||
Good | 51 | 67 | 76 | 80 | ||||||||||
0003 1 Среднее состояние стока и Ia = 0,2S.
2 Покрытие растительных остатков применяется только в том случае, если пожнивные остатки составляют не менее 5% поверхности в течение всего года.
3 Гидрологическое состояние основано на сочетании факторов, влияющих на инфильтрацию и сток, включая (a) густоту и полог растительности, (b) количество круглогодичного покрова, (c) количество травы или мелкосемянных бобовых культур при оборотах, (d) процент покрытия растительными остатками на поверхности земли (хорошо 20%) и (e) степень шероховатости поверхности.
Хорошо: Факторы ухудшают инфильтрацию и увеличивают сток.
Плохое: Факторы способствуют средней и лучшей инфильтрации и, как правило, уменьшают сток.
SCS TR-55 Table 2-2c – Runoff curve numbers for other agricultural lands 1
Cover description | Curve numbers for hydrologic soil group | |||||||||||||||
Cover type and hydrologic condition | Hydrologic condition | A | B | C | D | |||||||||||
Пастбище, сенокосное угодье или пастбище – непрерывное | Бедное | 68 | 79 | 86 | 89 | 2 | ||||||||||
FALGE FORGER. | Fair | 49 | 69 | 79 | 84 | |||||||||||
Good | 39 | 61 | 74 | 80 | ||||||||||||
Meadow – continuous grass, protected from | | 30 | 58 | 71 | 78 | |||||||||||
GRAZENING и в целом. | ||||||||||||||||
Brush – brush-weed mixture with brush | Poor | 48 | основной элемент 3 Fair | 35 | 56 | 70 | 77 | |||||||||
Good | 30 4 | 48 | 65 | 73 | ||||||||||||
Woods – grass combination (orchard | Poor | 57 | 73 | 82 | 86 | |||||||||||
or tree ферма). | FAIR | 43 | 65 | 76 | 2 | 22916 | 2916 | 0003 | ||||||||
Good | 32 | 58 | 72 | 79 | ||||||||||||
Вудс. 6 | Бедные | 45 | 66 | 77 | 83 | |||||||||||
Fair | 36 | 60 | 73 | 79 | ||||||||||||
Good | 30 4 | 55 | 70 | 2 | 77 | 2222229 | 77 | 22222229 | 77 | 2222229 | 77 | 22222222977 | 77 | |||
Farmsteads – buildings, lanes, driveways, | | 59 | 74 | 82 | 86 | |||||||||||
и прилегающие участки. |
2
5
1 Среднее состояние стока и I a = 0,2S.
2 Плохое: Покрытие <50% или сильное выпасание без мульчи.
Удовлетворительное: 50-75% почвенного покрова и мало пастбища.
Хорошо: >75% почвопокровного покрова и слегка или лишь изредка выпасается.
3 Плохое: Покрытие <50%.
Fair: Почвенный покров от 50 до 75%.
Хорошо: >75% почвенного покрова.
4 Фактический номер кривой меньше 30; используйте CN=30 для расчета стока.
5 Показанные CN были рассчитаны для территорий с 50% лесным и 50% травяным (пастбищным) покровом. Другие комбинации условий могут быть рассчитаны из CN для лесов и пастбищ.
6 Плохая: Лесная подстилка, мелкие деревья и кусты уничтожаются интенсивным выпасом скота или регулярными сжиганиями.
Ярмарка: Леса выпасаются, но не сжигаются, и немного лесной подстилки покрывает почву.
Хорошо: Леса защищены от выпаса скота, а подстилка и кустарники достаточно покрывают почву.
SCS TR-55 Таблица 2-2D-Номера кривой стока для засушливых и полуатлетных патч
Тип покрытия
Гидрологическое состояние 2
A 3
B
C
D
Herbaceous – mixture of grass, weeds, and
low-growing brush, with brush второстепенный элемент
.
Плохо
80
93
FAIR
28
29
81
89
Good
62
74
85
Oak-aspen – mountain brush mixture of oak
осина, красное дерево горное, кисть горькая, клен
и др.
кисть
Плохая
66
2
79
Fair
48
57
63
Good
30
41
48
Сосновый можжевельник – сосновый можжевельник или оба вида;
травяной подлесок.
Бедные
75
85
89
Fair
58
73
80
Good
41
61
71
Полынь с травяным подлеском.
Бедные
67
80
85
Fair
51
63
70
Good
35
47
55
Кустарник пустыни – основные растения включают солончак,
жимолость, креозотебуш, черный куст, бурсаж,
пало-верде, мескитовый кустарник и кактус.
