Каталог, инструкции, прайсы Вlum
Каталог, инструкции, прайсы Вlum
Любимый справочник производителей мебели и продавцов фурнитуры содержит описание всех изделий и услуг, предлагаемых фирмой Blum!
Здесь Вы можете скачать самую последнюю версию каталога продукции фирмы BLUM (2020-2021 г.).
В каталоге Вы найдете все необходимые размеры для монтажа, подробные инструкции по подбору и регулировке механизмов и устройств, их технические описания и комплектация, а также перечень приспособлений, облегчающих монтаж мебельной фурнитуры при профессиональной сборке мебели.
Полная версия каталога Blum 2020/2021 (PDF, 417 МБ)
Онлайн версия каталога Blum 2020/2021
Однако, обращаем Ваше внимание, что в Россию на постоянной основе поставляется лишь некоторая часть всего ассортимента фирмы Блюм/Blum. Российский ассортимент определяется на основе спроса за определенный период и пересматривается несколько раз в год.
▼ Разделы каталога Blum (2020-2021 г.) можно скачать отдельно:
Подъемные_механизмы_Blum |
|
Каталог Blum — Подъемники AVENTOS 2020/2021 | |
Системы_петель_Blum (5.71 MB) | |
Каталог Blum — Петли MODUL, Clip и Clip top 2020/2021 | |
Разделительные_системы_Blum (2.61 MB) | |
Каталог Blum — Лотки и разделители ORGA-LINE и AMBI-LINE 2020/2021 | |
Системы_направляющих_ Blum (18.32 MB) | |
Каталог Blum — Направляющие TANDEM, Направляющие MOVENTO 2020/2021 | |
Системы_выдвижения_ Blum (25.48 MB) | |
Каталог Blum — Системы выдвижения METABOX, TANDEMBOX и LEGRABOX 2020/2021 | |
Технологии_движения_Blum (1.10 MB) | |
Каталог Blum — Электропривод SERVO-DRIVE, открывание от нажатия TIP-ON, доводчики BLUMOTION 2020/2021 | |
Прочие_изделия_Blum (1. 43 MB) | |
Каталог Blum — Крепеж для мебели и другие специальные изделия 2020/2021 |
Прайс-лист мебельной фурнитуры Blum. Цены в баллах, балл равен Евро ЦБ 2% (10.78 MB)
Инструкции BlumИнструкции по эксплуатации, монтажу и регулировке | Мебельная фурнитура Blum
Подбор_AVENTOS (2.05 MB) | |
Подбор комплекта AVENTOS | |
Помощь_расчета_веса_AVENTOS (351.50 kB) | |
Помощь расчета веса фасадов AVENTOS | |
AVENTOS_HK_S (752.52 kB) | |
Техническая информация по AVENTOS HK-S. Проектирование AVENTOS HK-S | |
Настройка_AVENTOS (2. 44 MB) | |
Инструкция: Тонкая настройка AVENTOS — Все важное коротко и ясно | |
SERVO_DRIVE_AVENTOS_HF_HS_HL (8.19 MB) | |
Инструкция по монтажу SERVO-DRIVE для AVENTOS HF, AVENTOS HS, AVENTOS HL. | |
Инструкция_SERVO_DRIVE_AVENTOS (2.76 MB) | |
Инструкция по монтажу SERVO-DRIVE (Дистанционный амортизатор Blum) для AVENTOS HK | |
METABOX (414.51 kB) | |
Инструкция по монтажу METABOX | |
TANDEMBOX (698.32 kB) | |

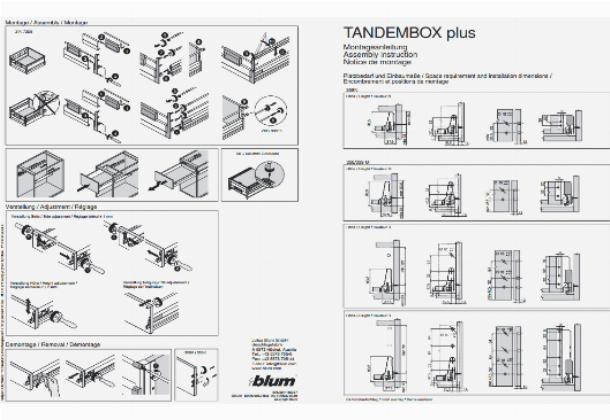

Инструкция по монтажу TANDEMBOX | |
BOXCAP (2.38 MB) | |

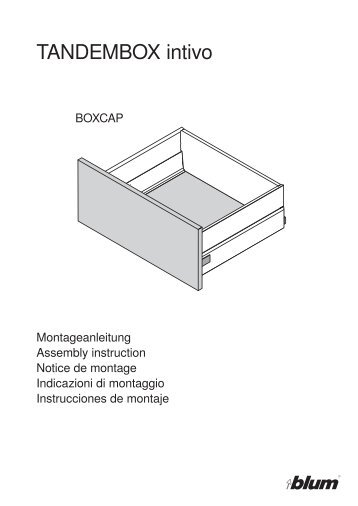

Инструкция сборка BOXCAP | |
INTIVO (62. 48 kB) | |
Схема сверления фасада INTIVO | |
BOXCOVER (2.95 MB) | |
Инструкция сборка BOXCOVER | |
BLUMOTION (182.43 kB) | |
Установка BLUMOTION для METABOX | |
CRISTALLO (310.76 kB) | |
Рекомендации по наклеиванию CRISTALLO | |
CABLOXX (1.01 MB) | |
Инструкция по монтажу CABLOXX | |
AVENTOS_HK_top (924.17 kB) | |
Техническое руководство AVENTOS HK top | |
TANDEMBOXplus (4.55 MB) | |
Инструкция по монтажу Цокольный ящик TANDEMBOX plus |
В журнале «Вдохновение на кухне» все внимание сосредоточено на функциональном аспекте кухни.
Здесь содержится много полезной информации, а также функциональные решения и примеры того, как можно оптимально использовать полезное пространство.
Вдохновение_на_кухне (4.33 MB) | |
Мы желаем Вам приятного прочтения и надеемся, что наш журнал вдохновит Вас на создание кухни Вашей мечты. | |
Дизайн_и_функциональность (8.63 MB) | |
Журнал «Дизайн и функциональность» |
В данной категории нет товаров.

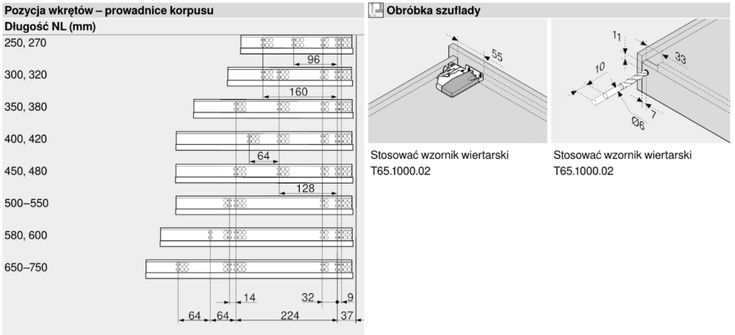

Инструкция, установка Tandembox M.

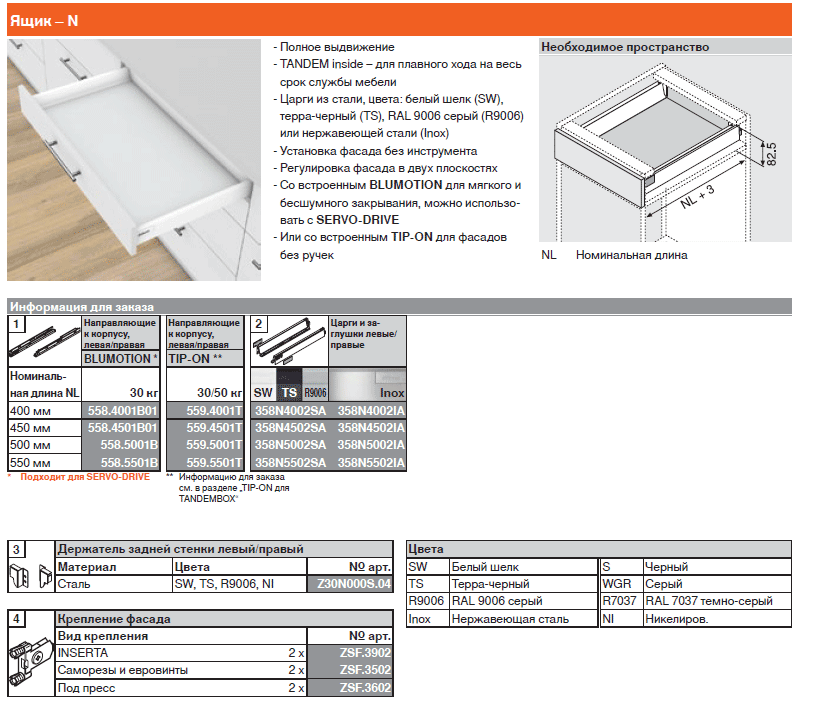

Комплектность Tandembox plus: стандартный ящик, высота M (83 мм).
Направляющие Тандембокс M (30, 50 и 65 кг) длина (артикул):

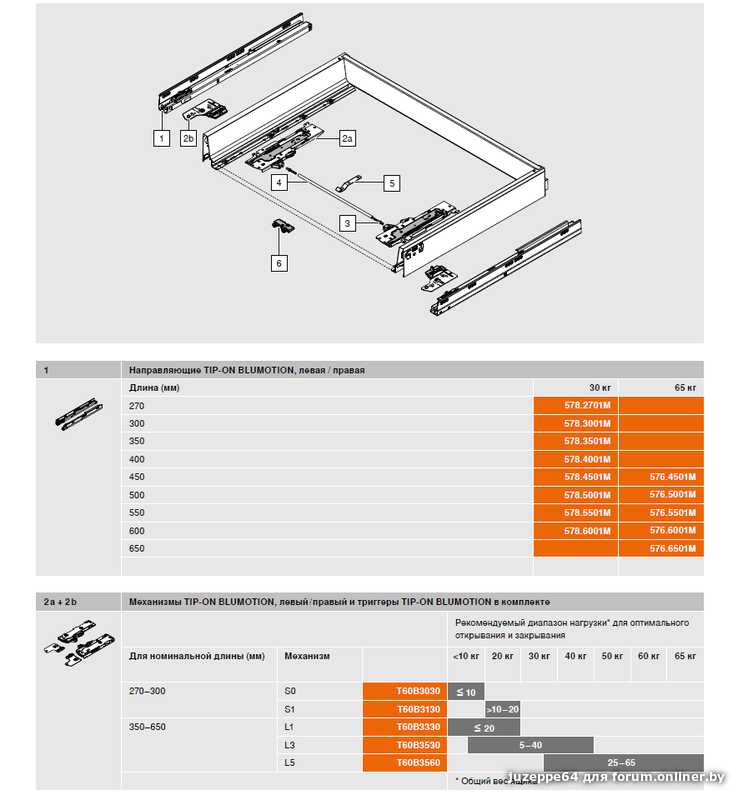

Направляющие Тандембокс M с TIP-ON длина (артикул):
| Боковины (царги) Тандембокс M длина (артикул):
| Держатель задней стенки левый/правый
| Крепление фасада INSERTA — 2 шт
ИЛИ Крепление фасада на шуруп — 2 шт
|
> Перейти к ценам на Tandembox Antaro
Самые разные пожелания клиентов в отношении дизайна позволит выполнить одна система выдвижения – система TANDEMBOX. Системы – TANDEMBOX intivo и TANDEMBOX plus – предоставляют множество вариантов оформления мебели. Каждая из систем допускает использование различных конструкций: от стандартных до специальных (как ящик под мойку и пр.).
TANDEMBOX plus – ящик, позволяющий разнообразить Ваш интерьер. Он впечатляет широтой ассортимента, в том числе за счет использования круглого релинга или сплошных боковин.
Систему направляющих TANDEM и различные системы открывания TANDEMBOX intivo и TANDEMBOX plus можно использовать одновременно в одном проекте.

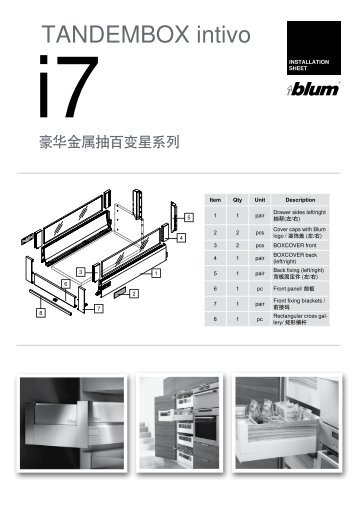

Мобильность системы TANDEMBOX intivo предоставляет возможность применять вставки практически из любого материала: из искусственной кожи и стекла или надставка из материала царги BOXCAP.
Перечень основных преимуществ системы TANDEMBOX:
• Бесшумное и плавное скольжение направляющих благодаря испытанной технологии TANDEM; • Мягкое и бесшумное закрывание благодаря BLUMOTION • Полное выдвижение – функция полного выдвижения, обеспечивающая хороший обзор и удобный доступ к содержимому Ваших ящиков; • Можно комбинировать с TIP-ON, механической системой открывания, а также с электрической системой открывания SERVO-DRIVE • Долгий срок службы — долговечность и надёжность эксплуатации • Стильный современный дизайн
Что нужно знать о дополнительных опциях:
• BLUMOTION — адаптивная система плавного довода — с BLUMOTION ящики закрываются мягко и бесшумно. При этом не имеет значения, с каким размахом закрываются ящики или как тяжело они нагружены • SERVO-DRIVE — система открывания с электрическим приводом — достаточно слегка нажать на фасад без ручки или потянуть за ручку, если она имеется, и ящики тут же откроются – благодаря электрической системе открывания SERVO-DRIVE • TIP-ON — опция, чтобы открыть ящик с механической системой открывания, достаточно просто нажать на фасад без ручки.
Ассортимент, технические характеристики:
•Полный ассортимент в диапазоне длин от 270 до 650 мм., ширина до 1200 мм. •Высота стандартных ящиков N (68 мм), M (83 мм) и K (115 мм) •Высота ящиков TANDEMBOX с высоким фасадом B (140 мм), C (172 мм) и D (204 мм) •Оптимальная динамическая нагрузка TANDEMBOX 30 и 50 кг •Царги (боковые бортики) исполнены из стали, алюминия или нержавеющей стали •Задняя стенка ящика может быть исполнена из стали или ЛДСП, МДФ и др. •Система обладает функцией полного выдвижения •Система оснащена доводчиками BLUMOTION, обеспечивающими мягкое и бесшумное закрывание
Плавное скольжение TANDEM обеспечивается износостойкими пластиковыми валиками, которые являются основой для плавного скольжения. Оптимизированные показатели провисания направляющих гарантируют наименьшее провисание при полном выдвижении.
Ящики TANDEMBOX Инструкция по монтажу SERVO-DRIVE для AVENTOS, TANDEMBOX и TANDEM (MA-502; языковой пакет F) Эта инструкция содержит всю необходимую информацию по монтажу SERVO-DRIVE для AVENTOS, TANDEMBOX или TANDEM. В этот языковой пакет входят следующие языки: болгарский, эстонский, латышский, литовский, румынский, русский.
Комплектность Tandembox plus: внутрений ящик, высота M (83 мм).
Длины и арт. как и для стандартного ящика | Длины и арт. как и для стандартного ящика | Держатель задней стенки левый/правый
| Передняя панель под раскрой 1081 мм
Держатель передней панели левый/правый
|
Фурнитура BLUM. Обзор направляющих.
Новинки Блюма 2022. LEGRABOX | MOVENTO | TANDEM | ANTAROПривет друзья,
Комфорт на кухне во многом зависит от фурнитуры, которая обеспечивает плавность при её использовании. Меня зовут Юрьев Юрий, и сегодняшний выпуск посвящён австрийской фурнитуре Blum.
Tandem
Начнём с направляющих тандем, основной особенностью которого является то, что сам ящик изготовлен из корпусного материала. Это может ДСП, фанера или МДФ. Сами направляющие крепятся снизу. Данный механизм предусматривает направляющие как с доводчиком, так и без. Так же направляющие могут быть частичного движения, как на этом образце, при этом видимая зона уменьшается на 10 см, и ящики полного движения.
При таком способе открывания мы получаем полный доступ к содержимому ящика. Благодаря тому, что есть механизм без доводчика, есть возможность установить тип открывания tip-on, который открывается от нажатия и закрывается так же способом. Нагрузку которые могут выдержать эти направляющие разделили на 30 и 50 кг, учтите, что корпус ящика так же имеет собственный вес, по этому учите это при нагрузке данных направляющих, неоспоримым плюсом данных направляющих, является то, что внутреннюю часть ящика, можно изготовить абсолютно в любом цвете и любой высоте боковых стоек тем самым максимально увеличить полезное пространство внутри ящика, учтите, что из-за конструктивных особенностях крепления направляющих к дну, полезное пространство ящика теряет в высоте 43 мм. Так же на данный вид направляющих предусмотрен вид открывания — Servo Drive.
Максимальную ширину ящика на направляющих тандем рекомендую делать не более 90 см, при такой ширине обязательно необходимо ставить синхронизатор.
Направляющие тандем могут быть как на фиксаторах, так и на замках, я рекомендую ставить замки, потому что это очень удобно, когда у вас что-то упало за пределы ящика, его можно без проблем снять и убрать внутри модуля.
Movento
Направляющие мовенто внешне почти не отличаются от тандем, но они обладают чуть большими показателями по нагрузке, а именно 40 и 60 кг в линейке мовенто нет механизмов без доводчика, Также в направляющие мовенто есть возможность установки механизма типон блюмоушен, который открывается от нажатия, а благодаря механизму блюмоушен обеспечивает плавное закрытие.
Повышенные показатели нагрузки обеспечивают возможность сделать ящики шириной до 1 м 40 см при этом для стабильной работы данного механизма необходимо установить синхронизатор.
Также одной из новинок Блюм, которая была представлена в этом году является фиксатор для выдвижной доски, при полном выдвижении он фиксирует полку, а для того чтобы ее закрыть нужно отщелкнуть фиксатор.
Системы карго.
Здесь представлено 4 вида направляющих:
Тандем полного выдвижения, Тандем бокс плюс, тандем бокс антаро и леграбокс.
Минимальная ширина такого карго может быть 20 см это связано с тем что при меньшем размере внутренние наполнение ящика будет бесполезным.
Сам механизм карго состоит из всего одной системы направляющих, благодаря тому что одна направляющая крепится вверху и вторая по диагонали внизу, обеспечивается стабильная работа данного механизма.
Карго на направляющих тандем изготавливаються из корпусного материала и может быть в любом цвете, минусом данного механизма является то при ширине фасада 20 см полезное пространство ящика составляет всего 11,5 см высоту можно регулировать от ваших пожеланий, но чем выше боковая стойка тем более громоздким будет смотреться карго.
Направляющие тандем бок плюс и антаро отличаются друг от друга лишь верхней частью боковых царг, в антаро он прямоугольный, в тандем бокс плюс он скрученный. Минусом этих направляющих является внутренняя скругленная стенка которая уменьшает полезное пространство почти на 10 см.
Самым экономически выгодным является карго на направляющих Леграбокс — за счет своих достаточно тонких стенок всего 10 мм при ширине фасада 20 см полезное пространство внутри карго составляет более 13 см
Legrabox
Направляющие леграбокс являются топовым решением компании Blum.
Боковины данной системы направляющих могут быть в 4 цветах: белый, черный, серый и из нержавеющей стали. Элегантность этих направляющих обеспечивать тонкие стенки толщиной всего 10 мм. Высота боковых стенок может быть разной от 66 до 241 миллиметра. Размерная сетка разделяется буквенным обозначением, царга N имеет высоту 66,5 мм, максимальная высота 241 мм обозначается буквой F, а более подробную информацию о всей размерной сетке вы можете узнать у наших дизайнеров, если вы в поиске кухни, переходите на наш сайт и отправляйте заявку на бесплатный замер и 3D проект.
Направляющие леграбокс делятся на два вида пьюр и фри, отличие заключается в том, что у направляющих леграбокс пьюр боковая стойка является монолитной, а в линейке ври есть возможность вставки из любого материала толщиной до 10 мм, чаще всего устанавливают стекло, но на этом можно не ограничиваться.
О системах разделителей для леграбоксов я сниму отдельное видео, в котором покажу как можно правильно спланировать внутреннее пространство внутри ящика.
Максимальная нагрузка направляющих леграбокс может достигать до 70 кг, что позволяет максимально комфортно пользоваться этими выдвижными механизмами.
Также одним из преимуществ леграбоксов является возможность крепления тонких фасадов.
Антаро новинка новый цвет
Направляющие тандембокс антаро представлены в 5 цветовых решениях: белый, черный, серый металик, серый Орион, а под заказ есть позиции в нержавеющей стали.
Это самый универсальный вид направляющих, которые можно применять практически в любой части кухни, от самых маленьких шухляд, до угловых решений кухонного пространства.
Внешне направляющие анторо выглядят как обычный тандембокс, за исключением прямого угла на торце царги, внутренняя компоновка ящиков используется из системы оргалайн, благодаря которой можно грамотно распланировать пространство любого ящика.
По нагрузке антаро разделены на два вида 30 и 65 кг. Данный вид направляющих может быть только с доводчиком даже при использовании открывания на нажатие.
Высота бортика направляющих варьируется от 68 до 115 мм для более высоких шухляд дополнительно используются специальные реслинги, которые позволяют отрегулировать нужную вам высоту.
Для внутрених ящиков антаро предусмотрено крепление ручка поводок, которая может быть как с пристёгивающимся механизмом так и без.
Space Corner
Если у Вас угловая кухня, то это идеальное решение. Система спейс корнер — сделает угол любой кухни максимально полезным.
На данном образце представлен механизм Спейс корнер на направляющих антаро, с встроенным механизмом синкромоушен — которые позволяют выдвигать дополнительно фасад и Плано его закрывать.
Metabox
Самый бюджетный вариант направляющих от Блюм является метабокс, максимальная нагрузка на такие направляющие не должна превышать 25 кг, поэтому для больших шухляд я бы не рекомендовал использовать данные механизмы.
Метабоксы бывают как с доводчиком так и без него. Работают они достаточно громко, и не так плавно, как другие механизмы. Высота боковых царг варьируется от 54 до 150 мм
Данный механизм бывают только в белом цвете.
Его лучше использовать в ящиках, которыми вы будете очень редко пользоваться.
Space Tower
Зона хранения запасов на кухне — это основная стратегическая точка кухонного треугольника. Поэтому компания Блюм создало такое замечательное решение как Спейс тавер.
он состоит из пяти выдвижных ящиков 4 леграбокса фри высотой цанги 177 мм и один леграбокс пюр высотой цанги 90 мм, также в комплект входят петли которые открываются на 155 градусов, что позволяет беспрепятственно пользоваться выдвижными ящиками. Данная комплектация системы хранения разбита на шкаф шириной 60 см и высотой 2 м.
Но докупив еще несколько выдвижных ящиков леграбокс можно его увеличить до любого размера.
Space Step
Еще одна новинка от Блюм — механизм Спейс степ. Данный механизм не только создает полезное пространство в цоколе, но и обеспечивает лёгкий доступ к верхним шкафам.
Минимальная высота цоколя для монтажа этого механизма должна быть не менее 15 см, но я рекомендую делать 20-25.
Если вы в поиске удобной кухни, мы всегда Вам рады помочь.
