Как крепить полозья у выдвижных ящиков: Установка направляющих для выдвижных ящиков

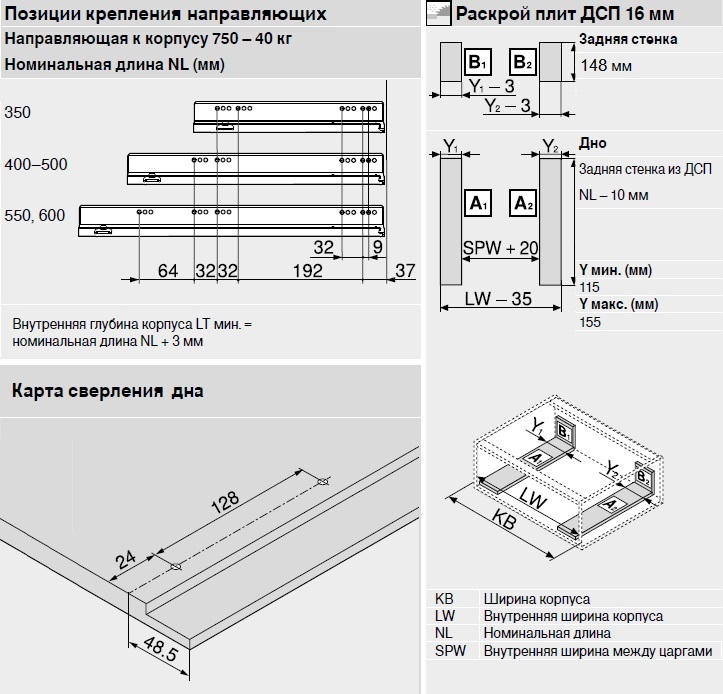

Как установить направляющие ящика с нижним креплением?

Нижнее крепление — это известный сегодня вид выдвижных ящиков. Жители города предпочитают это по разным причинам. Таким образом, его установка требует тщательного и адекватного выполнения нескольких шагов. Обязательно ознакомьтесь со статьей ниже, которая отвечает на ваш вопрос «как установить направляющие ящика с нижним креплением?» включая некоторые причины и вопросы по этому поводу. Итак, давайте начнем с причины и перейдем непосредственно к процессу установки.

Причины выбора направляющих ящика с нижним креплением.

Монтажное дно позволяет устанавливать ящики на всю ширину ящика, вычитая ⅛ дюйма с каждой стороны. Он занимает больше места для хранения по сравнению с другими слайдами.

Если вы используете один слайд в центральной точке, стоимость вашего оборудования снизится.

Таким образом, когда вы используете один выдвижной ящик на одном ящике, вы можете уменьшить грузоподъемность примерно до половины того же ящика с двумя ползунками. Для крепления крепежных винтов вам потребуется сделать нижнюю часть ящика толщиной 1/2 дюйма. Или вы также можете добавить распорку на первом слайде, если вы используете более тонкие днища. Большинство ползунов для нижнего крепления имеют толщину дюйма, но оставляют 5/16 дюйма под нижней частью ящика для установки.

Если вам понятна общая идея о том, «как установить направляющие под монтажный ящик?», То давайте начнем с процедуры, которой нужно следовать —

Необходимые инструменты и шаги, которым нужно следовать

Пила, рулетка, защитные очки, карандаш, отвертка / дрель, гвозди, угольник, стамеска, уровень

Шаг 1 — Прикрепите

Выровняйте ползунок рядом с лицевой стороной ящика и разместите его по ширине для внутренних ящиков. Предположим, у ваших ящиков есть передняя накладка, вырез в коробке ящика, и, таким образом, ползун примыкает к передней поверхности ящиков.

Вырежьте выемки шириной не менее ⅛ дюйма с каждой стороны на глубину нижнего края ящика. Удалите отходы с помощью стамески.

Центрировать трехсекционные направляющие на шарикоподшипниках и закрепите их винтами сзади и спереди.

Когда один винт удерживает переднюю часть ползуна, измерьте расстояние со стороны выдвижных ящиков с помощью измерительной ленты, чтобы убедиться, что ползун находится по центру и параллелен.

Шаг 2 — Установите крепление для шкафа

Попробуйте установить слайд в лицевую раму и закрепить одним винтом. Чтобы вставить ящики, сначала нужно прикрепить монтажный блок внутри лицевой рамки на ³/₄  толщина в дюймах для завинчивания ползуна. Теперь установите слайд на 1/32 дюйма назад от лицевой стороны лицевой рамки. Вам нужно немного наклонить винт, чтобы не обращать внимания на приведенную выше структуру.

Прикрепите ползун к задней части шкафа с помощью монтажного кронштейна. Убедитесь, что это квадрат к рамке лица.

Для поддержки выдвижного ящика добавьте гвоздь, или вы также можете использовать скользящие подкладки к раме, где будут проходить края в нижней части стороны выдвижного ящика.

Подушечки скольжения

Это помогает избежать раскачивания ящика на отдельной направляющей, обеспечивая плавную работу ящика.

Некоторые наиболее часто задаваемые вопросы о направляющих ящика с нижним креплением

Вот вопросы, которые беспокоят большинство людей:

Что такое направляющие для роликового ящика с нижним креплением?

Монтажная поверхность направляющей нижнего роликового ящика расположена снизу. Но да, вы все равно можете проверить их, которые также известны как эпоксидные горки.

Легко ли установить направляющие ящика Undermount?

Все мы знаем, что направляющие для ящиков под монтажом полностью скрыты, где никакой неуклюжий металл не портит внешний вид деревянных ящиков. Итак, да, установить направляющие ящика под монтажом легко, используя пошаговую инструкцию.

Есть ли разница между салазками ящика с боковым креплением и салазками нижнего ящика?

Главное отличие — санитария. Ящики для монтажа под столешницу не пылятся, как ящики с боковым креплением. Ящик открывается в любое время с помощью боковых креплений, где подшипники подвергаются воздействию грязи, пыли и сажи. Это приводит к грязному боковому креплению, менее эффективному и менее гигиеническому.

Подводя итог

Если вы не знаете, как установить направляющие ящика с нижним креплением, то приведенное выше руководство для вас. Потратьте немного времени и внимательно прочитайте, чтобы понять.

Как рассчитать выдвижные ящики под телескопические направляющие

Важно понять схему конструкции тумбы с ящиками и тогда будет не обязательно запоминать все необходимые цифры. Достаточно иметь рулетку и тогда Вы с лёгкостью впишите и рассчитаете ящики из любого материала и с любыми направляющими.

Для выдвижения ящика нужны направляющие. Для крепления направляющих необходимы боковины. Т.е. схема такова — боковина,направляющая, ящик,направляющая, боковина.  Зная габариты тумбы, толщину боковины и толщину направляющей, Вы просчитаете размер ящика.

Изначально, для изготовления короба и ящиков, будет использоваться ДСП толщиной 16мм, и выдвижной фурнитурой будут телескопические направляющие.

Любой такой элемент мебели, состоит из четырех деталей и передней панели — фасада ящика.

Как правило, две фронтальные детали располагаются между двумя боковыми (на которые потом крепятся полозья от телескопических направляющих).

Для того чтобы высчитать размеры фронтальных деталей, нам нужно знать ширину всего короба.

Пусть, она будет равна S.

Для расчета, нам, так же, нужно знать зазоры, которые необходимо дать на телескопические направляющие. Они равны 13мм (на каждую направляющую).



Теперь, исходя из устройства самого ящика, высчитаем размер его фронтальной детали (Sфр):

Sфр = S-32-26-32 = S-90 (мм, все размеры, в дальнейшем, будут в миллиметрах), где: 32 – толщина двух боков короба, 26 – допуски под направляющие с двух сторон (13+13=26), 32 – толщина двух боковых деталей ящика.

Формулу Sфр = S-90 можно использовать в случае, если, как было сказано выше, толщина ДСП равна 16мм.

Если, например, толщина ДСП будет равна 18мм, то:

Sфр = S-36-26-36 = S-98

Боковые детали ящика, обычно равны размерам самих направляющих, которые бывают:

250:300:350:400:450:500:50:600:650:700:750:800 (мм).

Самый распространенный вариант (например, для изготовления кухонных гарнитуров – короб, глубиной 460мм, под направляющие, размером 450мм).

Высота ящиков зависит от высоты фасадов, которые должны быть на них установлены.

Например, в нашем варианте, верхний фасад будет иметь стандартную высоту 140мм, и под него высота может быть равной 100мм.

А вот для двух остальных фасадов, высотой по 291мм, эту высоту можно брать, например, 120, 150, 180….В нашем случае, она будет равна – 200мм.

Теперь, довольно ответственный момент – разметка боков короба под установку «телескопов».

Разметка должна быть правильной, так как выдвижные ящики должны находиться внутри короба на определенном расстоянии друг от друга. Все это «завязано» на положении фасадов и зазоров между ними.

Итак, как сделать такую разметку?

Для начала, нужно определиться с положением фасада относительно выдвижного ящика.

В случае с верхним фасадом – он будет располагаться строго по центральной оси ящика.

Зазоры между деталями ящика и крайними гранями фасада (по высоте) будут равны 20мм (сверху и снизу).

Остальные два фасада будут располагаться так, чтобы расстояние между деталями ящика и нижней гранью фасада, было равно, например, 25мм.

Почему 25мм?

Дело в том, что самый нижний фасад будет перекрывать короб (по низу) заподлицо.

Так как нижний горизонт короба имеет толщину 16мм, должен еще быть зазор между этим горизонтом и выдвижным ящиком (чтобы последний мог двигаться, не цепляя этот горизонт).

По этому:

25-16=9 (мм). Это и будет величина зазоры.

Даже, если в этот расчет включить толщину ДВП (из которого будет сделано дно ящика), толщина которого, например, будет равна 3мм, то:

9-3=6 (мм).

Как видите, зазор есть, все будет работать.

И последнее условие: Для простоты расчетов, та часть телескопической направляющей, которая будет крепиться на выдвижной ящик, будет крепиться строго по его центру.

Итак, общая высота короба – 730мм.

Размеры фасадов: 140мм и 291мм.

Верхний зазор между фасадом и коробом равен 4мм, и зазоры между фасадами – по 2мм.

Размечаем бок с верхней части вниз.

Но для того, чтобы начать делать разметку, нужно определить положение оси направляющей на выдвижном ящике с фасадом.

В случае с верхним фасадом, оно будет равно 70мм сверху и снизу.

В случае же с двумя другими фронтами, оно высчитывается следующим образом:

Так как зазор между фронтом и ящиком (снизу) равен 25мм, и половина высоты самого ящика (200мм) равна 100мм, то расстояние от низа фасада до центральной оси ящика будет равна:

25+100=125мм.

Тогда расстояние от верхней грани фасада до этой центральной оси будет равно:

291-125=166 (мм), где 291 – высота фасада.

Этих двух размеров нам будет достаточно.

Итак, рассчитываем положение верхней направляющей (все размеры будут в миллиметрах):

4+70=74, где 4 – зазор между верхним фасадом и верхней гранью короба.

74+70+2+166=312. Это положение оси под второй выдвижной ящик.

312+125+2+166=605 – положение оси под третий (нижний) ящик.

Чтобы сделать проверку на правильность расчета, нужно к последнему размеру (605мм) добавить расстояние от центральной оси нижнего ящика к низу фасада (125мм), так как этот фасад полностью перекрывает короб снизу, и мы должны получить высоту всего короба, которая равна 730мм.

Проверяем:

605+125=730 (мм).

Все правильно.

Теперь Вам осталось лишь выбрать цвет ДСП и заказать его распил. Помните, качественный раскрой ДСП поможет Вам избежать проблем при сборке спроектированного Вами изделия.



По материалам сайта sdmed.ru





Как установить направляющие для ящиков? Шаг за шагом с фотографиями. — Вадания

Направляющие для выдвижных ящиков

VADANIA в основном имеют боковую конструкцию.

Мы проведем вас через процесс установки бокового крепления быстро, легко и эффективно всего за 6 шагов. (Вам потребуются: дрель, столярный угольник)

Перед установкой убедитесь, что между ящиком и тумбой достаточно места

Теперь можно приступать к установке.

ШАГ 1 РАЗДЕЛЕНИЕ НАПРАВЛЯЮЩИХ ЯЩИКА

Первое, что мы хотим сделать, это взять одну из направляющих ящика в руку и отделить направляющую профиля ящика от направляющей, нажав на рычажок разъединения

ШАГ 2 ОПРЕДЕЛЕНИЕ ПОЗИЦИИ

Следующее, что мы хотим сделать, это определить размещение ваших ящиков. С помощью карандаша отметьте место, куда вы хотите прикрепить слайд. (примечание: обязательно проверьте верхние стороны и низ ящика на наличие зазоров.)

PS:

• Используя отметки и линейку, проведите ровную линию поперек стены на каждой внутренней стенке шкафа.
• При необходимости сделайте отметку на каждой линии на расстоянии 7/8 дюйма от переднего края шкафа. Это дает место для толщины передней панели ящика плюс вставка толщиной 1/8 дюйма (или 1/16 дюйма, в зависимости от толщины передней панели ящика).

  Теперь прикрепим направляющие ящиков шкафа. Выровняйте нижний край первого слайда над линией, как показано на рисунке. Расположите передний край слайда за меткой рядом с лицевой стороной шкафа.

  PS: Если вы зарезервировали толщину фасада ящиков, установите ее после зарезервированной метки.

  ШАГ 4 ПРОСВЕРЛЕНИЕ ОТВЕРСТИЯ ДЛЯ ВИНТОВ

  Теперь вы будете использовать дрель, чтобы предварительно просверлить отверстия, необходимые для крепления направляющих к дереву. Крепко удерживая ползунок на месте, толкайте удлинитель вперед, пока не станут видны оба набора отверстий для винтов. С помощью дрели/шуруповерта просверлите неглубокие направляющие отверстия в одном отверстии для винта рядом с передней и задней частью ползуна. Используя прилагаемые винты, прикрепите направляющую к внутренней части шкафа. Повторите, чтобы установить вторую направляющую ящика на противоположной стороне шкафа.

  ШАГ 5 УСТАНОВИТЕ ТРЕТЬЮ ЧАСТЬ НАПРАВЛЯЮЩИХ ЯЩИКА
  • Поместите профиль сбоку ящика, убедившись, что передняя часть профиля находится на одном уровне с передней частью ящика. Используйте отметку центральной линии (число), чтобы центрировать профиль на стороне ящика. Когда он станет ровным, приступайте к предварительному сверлению направляющих отверстий.
  • Поместите съемную часть каждой направляющей ящика на соответствующую боковину ящика. Расположите направляющие так, чтобы они располагались по центру соответствующей линии и находились на одном уровне с лицевой стороной ящика 9.0034
  ШАГ 6 ВСТАВЬТЕ ЯЩИК

  Теперь, когда профиль ящика и направляющие прикреплены, давайте вставим ящик в шкаф.

  Держите ящик перед шкафом на одном уровне. Поместите концы направляющих, прикрепленных к ящикам, в направляющие внутри шкафа. Равномерно нажимая на каждую сторону ящика, задвиньте ящик на место. Первое скольжение внутрь иногда может быть немного жестче, но как только направляющие зацепятся, ящик должен плавно выдвигаться и входить обратно.

  Вот и все, вы сделали это! Отличная работа!

  После того, как вы вставили ящик в тумбу, проверьте его, чтобы убедиться, что все правильно подключено и он движется плавно.

  Видео по установке 》》》》

  Подробнее о том, как устанавливать различные направляющие для выдвижных ящиков, щелкните ниже, чтобы проверить это.
  • Направляющие для ящиков с плавным закрыванием видео и руководство по установке → Скачать бесплатно!
  • Нажать, чтобы открыть направляющие ящика, видео и руководство по установке → Скачать бесплатно!
  • Усиленные направляющие для выдвижных ящиков видео и руководство по установке → Скачать бесплатно!
  Вас может заинтересовать
  (1) Чем заменить старые направляющие для ящиков? Всего 5 простых шагов!
  (2) Как выбрать направляющие для выдвижных ящиков? 5 подробных советов
  (3) Как лучше использовать кухонный шкаф?

  Как установить направляющие для ящиков — крепление снизу

  Устанавливайте направляющие для ящиков быстро и легко. В этом руководстве основное внимание уделяется тому, как установить направляющие ящика с нижним креплением.

  Этот пост может содержать партнерские ссылки. Если вы совершите покупку по одной из ссылок, я могу сделать небольшую комиссию БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ. Это помогает сохранить учебные пособия и планы бесплатными здесь, в Bitterroot DIY. Спасибо за Вашу поддержку! См. мое полное раскрытие здесь .

  • Окружение
  • Слайды нижнего монтажа
  • РАРКОВАНИЯ
  • Зажимы
  • Уровень
  • ПАНКАНТА
  • СТАНИЯ БЕЗОПАСНОСТИ

  . У всех примерно вырезок. … как вы уже догадались – НАПРАВЛЯЮЩИЕ ДЛЯ ЯЩИКОВ! Наиболее распространенными типами направляющих для ящиков являются нижняя или боковая установка. Для боковых направляющих я обычно использую шарикоподшипники полного выдвижения от Liberty Hardware. Однако, в зависимости от приложения, я также довольно часто использую эти слайды с нижним креплением от Amazon.

  Установка слайдов обоих типов аналогична, но в этом руководстве основное внимание уделяется установке слайдов с нижним креплением.

  Шаг 1.

  Установите боковые направляющие ящика на дно ящика.

  Шаг 2.

  Измерьте желаемое положение дна ящика и закрепите опорную доску.

  Убедитесь, что опора выровнена спереди назад.

  В этом конкретном проекте мне пришлось заблокировать направляющие ящика на 1/4 дюйма с каждой стороны. При необходимости добавьте блоки в место слайда. В противном случае перейдите к следующему шагу.

  Шаг 3.

  Расположение направляющей внутри рамы зависит от того, где вы прикрепили направляющую к нижней части ящика.

  Правильное расположение выдвижных ящиков имеет решающее значение, поскольку они должны останавливаться на одной линии с лицевой рамой. Это не так важно с ящиками, которые останавливаются на поверхности рамы, так как передняя часть ящика остановит его, но вы все равно хотите, чтобы он был довольно близко.

  Выдвижные ящики : Прикрепите направляющую к выдвижному ящику в самой передней части выдвижного ящика, впритык к задней части выдвижного ящика. Для выдвижных ящиков с лицевой стороной 3/4″ поместите направляющую на 3/4″ назад от передней части рамы.

  Проект в фотографиях : Вы можете заметить, что слайды на этих фотографиях отодвинуты дальше, чем на 3/4″. Ящики имеют длину 15 дюймов, поэтому я использовал направляющие длиной 14 дюймов. Чтобы максимально использовать ящик, я расположил направляющие на 1/2 дюйма назад от передней части ящика. Чтобы ящик был вставлен, я прикрепил направляющие к раме на расстоянии 1 1/4″ (что составляет 1/2″ + 3/4″) назад от передней части лицевой рамы.

  Самый простой метод : Если вы не хотите заниматься всей математикой, вы можете собрать слайды вместе на ящике и вставить его в рамку. Закройте ящик туда, где вы хотите, и отметьте положение слайда. Вытащите ящик и выровняйте слайд там, где вы его отметили.

  Как только вы выясните расположение спереди назад, установите направляющую на опорную доску и прикрепите ее к раме.

  Очень важно, чтобы противоположные направляющие по обеим сторонам рамы находились в одном и том же положении, чтобы ящик не шатался.
