Как крепить встраиваемую вытяжку: правила установки в шкаф и особенности выбора

варианты, виды, инструкция по креплению

Содержание:

• Какое расстояние должно быть между плитой и вытяжкой?
• Установка купольной вытяжки
• Подготовка креплений
• Монтаж вытяжки в кухонный шкаф
• Монтаж плоской кухонной установки
• Установка гофры на вытяжку

Конечно же, с кухни ежедневно разносятся ароматные запахи, которые будят в нас аппетит. Плохо то, что эти самые запахи могут надолго задерживаться в квартире и впитываться в одежду и мебель. Спастись от этих запахов поможет вытяжка. Как установить встраиваемую вытяжку? Попробуем ответить на этот вопрос и выделить все нюансы установки вентиляционной системы.

Прежде, чем осуществлять выбор вытяжки на кухню, нужно измерить размеры плиты и места на кухне, где будет установлена вытяжка. Важно знать, что устройство вытяжки должно совпадать с размерами электрической или газовой плиты и не должно быть меньше нее.

Еще важно обратить внимание на мощность устройства. Чем больше площадь помещения кухни, тем выше мощность должна быть у вытяжки. Конечно же, она должна вписываться в интерьер помещения. Сегодня можно легко выбрать вытяжку любого оттенка и совместить ее с цветом кухонной мебели, обоев и т.д.

Посмотрим варианты установки вытяжки:

• Купольные вытяжки считаются более мощными по функциональности. С виду они напоминают зонтик с трубой;
• Встраиваемые вытяжки. Они отличаются тем, что труба, предназначенная для вытяжки воздуха, прячется в специальном шкафу, а вытяжная панель выдвигается в тот момент, когда кто-то занимается приготовлением пищи. Отлично подходит для установки в помещении небольшого размера;
• Плоская вытяжка. В системе такого типа вытяжную трубу заменяет специальный фильтр, а само устройство имеет очень компактные размеры. К сожалению, мощность такого устройства слишком низкая.

Какое расстояние должно быть между плитой и вытяжкой?

На расстояние промежуточного пространства между вытяжкой и плитой влияет модель устройства. Каждое изделие содержит инструкцию, в которой хорошо описаны параметры монтажа вытяжки.

Зачастую, при установке вытяжной системы принимают расстояние в пределах 65 – 90 сантиметров.

Вы задумали установить встраиваемую вытяжку своими руками? Вам нужно учесть, что расстояние от плиты до изделия, оставленное в количестве менее 65 сантиметров может привести к плавке вытяжного устройства, либо ее отдельных деталей.

Что касается второй цифры, можно установить вытяжку под рост хозяйки дома.

65 см – минимальное расстояние между плитой и вытяжкой для установки электрических плит, для газовой плиты это расстояние должно быть не менее 75 см. Порог для газовых плит, так же может составлять 90 см.

к содержанию ↑

Установка купольной вытяжки

Купольные вытяжки в свою очередь делятся на следующие виды:

• Каминные (иначе их называют пристенными). Из второго названия вытекает подсказка, что устройство крепится на поверхности стены. Устройство немного схоже с вентиляционной системой, которую устанавливают для каминов;
• Угловые устройства. Такие изделия встречаются крайне редко, лишь в таких случаях, когда электроплита занимает угловую позицию;
• Островные изделия. Такой вид устройства приобретается для кухни большой площади. Отлично подходит в столовую, где плиты установлены в самом центе помещения кухни. Изделия закрепляются на потолке.

Для производства вытяжных изделий используется эмалированная или нержавеющая сталь. Редко, но встречаются изделия, выполненные из дерева или из пластика.

Чтобы правильно установить встраиваемую вытяжку, необходимо соединить гофру с вентиляционной системой помещения, после чего остается только подключить электроприбор к электросети.

Самостоятельная установка встраиваемой вытяжкитребует достаточного опыта. В некоторых ситуациях приходится нарастить гофру, либо удлинить проводку, а для этого необходимы знания профессионала.

Купольное устройство может работать в нескольких режимах. В случае, если установлен воздуховод, который выводит захваченный воздух за пределы помещения или к системе вентиляции, воздух будет просто выходить на улицу.

Существуют помещения, в которых по тем или иным причинам невозможно провести воздуховод, в этом случае можно установить специальную циркуляционную установку, которая пропускает воздух через определенные фильтры и выпускает его в комнату в идеальном состоянии.

Есть и устройства такого вида, что способны функционировать в двух различных вариантах.

Чтобы самому установить встраиваемую вытяжку, следует полностью оборудовать кухню мебелью. Только после того, как кухня будет обставлена, можно приступать к разметке места, где будет установлена вытяжная система. Самое основное – не забыть о минимально допустимом расстоянии между плитой и устройством.

к содержанию ↑

Подготовка креплений

Для крепления устройства необходимо просверлить или продолбить в стене отверстия для забивания дюбелей. Они будут удерживать опору с основой вытяжного изделия. Затем аккуратно соединяем отвод устройства с гофрой, после чего нужно проверить работу вытяжки. Лишь после проверки можно будет надеть верхний кожух наверх вытяжного устройства.

к содержанию ↑

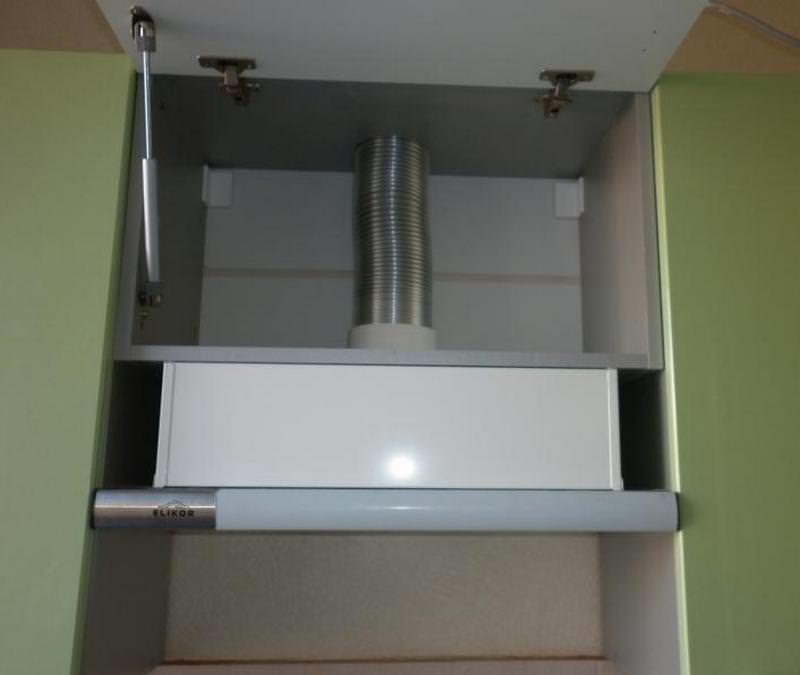

Монтаж вытяжки в кухонный шкаф

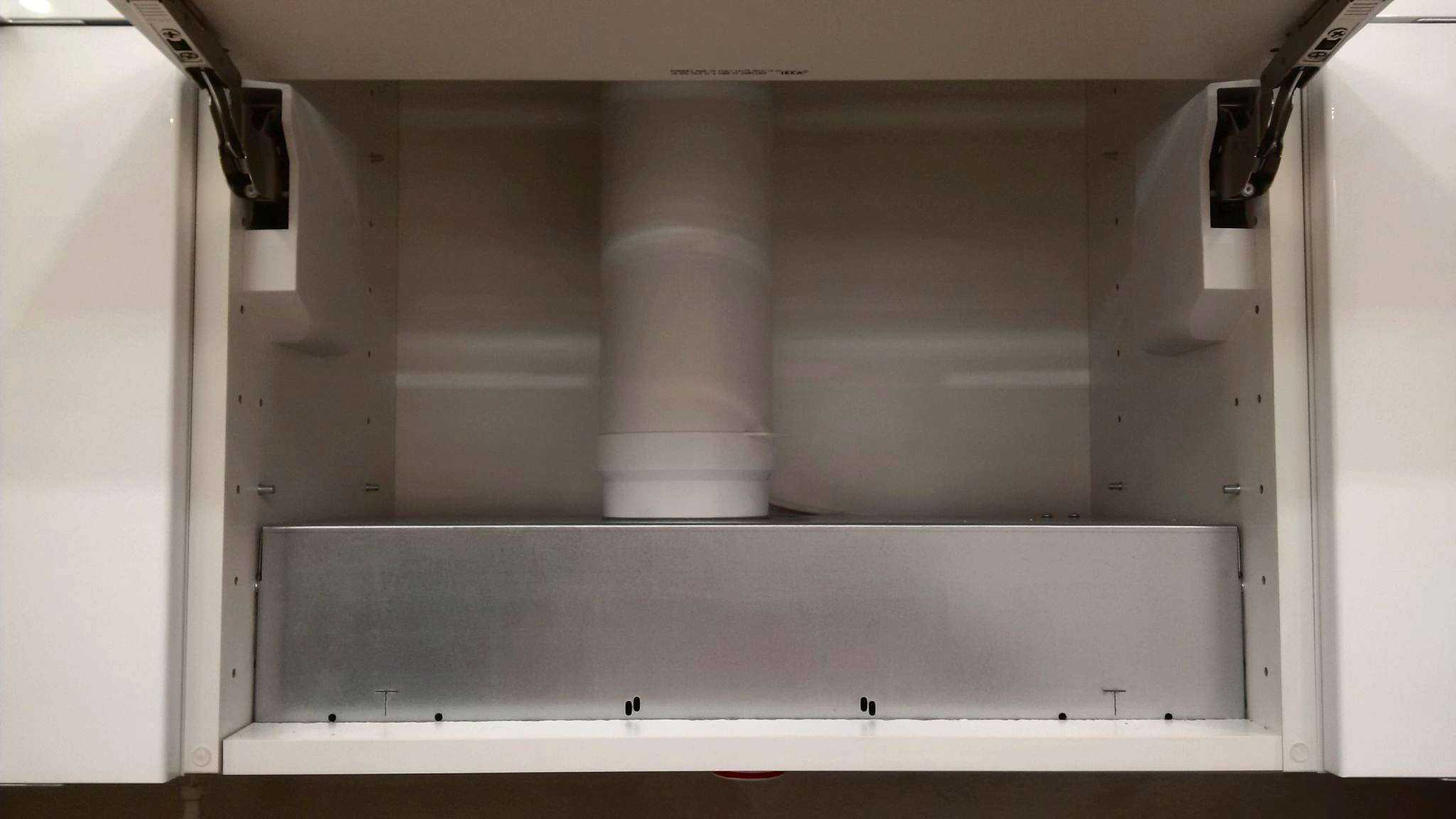

Встроенная вытяжка помещается внутрь кухонного шкафа. Очень удобно устанавливать вытяжную систему на специальную выдвижную панель. Она позволяет сделать систему полностью скрытой от всех глаз. Ниже мы рассмотрим обычный монтаж в шкафу, так как его установка требует большего количества навыков и внимания.

Этапы установки встраиваемой вытяжки:

1. Первым дело необходимо собрать сам шкафчик, где будет находиться изделие. Можно использовать тот, что имеется в наличии, но его придется немножко изменить. Установка шкафчика должна происходить с соблюдением расстояния от плиты до вытяжки. Днище шкафчика необходимо немного приподнять, подъем должен быть равным высоте вытяжки, так как изделие будет крепиться именно к нему. Боковые стенки монтируются к крышке шкафа, а дно закрепляется с помощью евровинтов;
2. Проделываем отверстие для воздуховода. Как правило, оно находится вверху. Для его прорези используют ножовку или лобзик;
3. Закрепляем корпус вытяжки. Для этого нужно снять днище шкафчика и разметить на нем все будущие отверстия под гофру и болты крепления. Затем проделываем отверстия и закрепляем корпус к днищу. Остается лишь закрепить всю конструкцию и вмонтировать ее на свое место;
4. Протягиваем в отверстие воздуховод и надежно его закрепляем. Распрямляем кабель установки, включаем его в розетку и испытываем систему. Точно таким же образом устанавливается телескопическая вытяжка. Она представляет собой обычную встраиваемую установку, имеющую некоторые особенности.

к содержанию ↑

Монтаж плоской кухонной установки

Плоская, иначе ее называют подвесной, система е включает в комплекс воздуховод. В ее комплектацию входит фильтр, предназначенный для очистки воздуха. Фильтры вытяжной установки рекомендуется менять, как минимум, два раза за год.

Монтаж такой установки не составляет большого труда. Необходимо лишь снять все замеры монтажа и перенести их на поверхность стены. По подготовленным замерам и отметкам, сверлим или долбим необходимые отверстия на дюбель. Для крепления навесов можно использовать обычную отвертку или шуруповерт. Монтируемое устройство готово к его испытанию.

к содержанию ↑

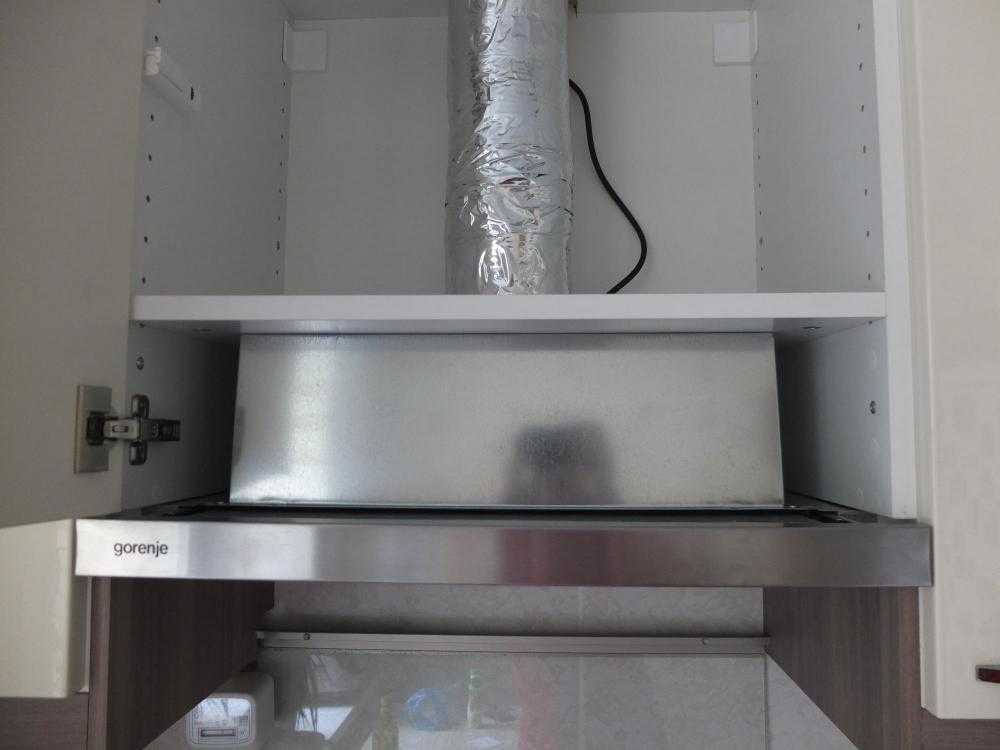

Установка гофры на вытяжку

В случае если вентиляционное отверстие находится над плитой, то для соединения его с установкой понадобится лишь переходник. Часто случается, что между ними имеется довольно таки немалое расстояние. В такой ситуации потребуется специальный воздуховод, который выглядит как обычная гладкая труба, выполненная из пластика, или гофрированная трубка, выполненная из пластика или алюминия. При этом необходимо посмотреть, нужны ли будут соединительные колена, необходимые для укладки канала в углу стены. Помимо того, понадобится и переходник крепления.

Каждое стыковое и соединительное место нужно промазать с помощью герметика. Воздуховод, по возможности, можно убрать в шкаф. Это облегчит работу монтажа. Для гофры не нужно будет покупать переходники, так как она очень гибкая и самостоятельно обогнет все углы помещения.

Как установить встраиваемую вытяжку и укрепить гофру? В качестве ответа на этот вопрос, можно сказать, что при установке устройства гофру необходимо растянуть, так как это позволит снизить шум во время работы устройства. Диаметр трубы должен быть меньше диаметра отверстия, чтобы не возникло проблем с их установкой. Для фиксации гофры на патрубке можно использовать хомуток. Для фиксации отверстия вентиляции прекрасно подойдет решетка.

Воздуховод необходимо чистить, как минимум два раза за год, или заменить его новой трубой.

Как установить вытяжку Maunfeld

Вытяжка — это незаменимый кухонный прибор, но, чтобы она работала эффективно и не досаждала хозяевам неполадками, её нужно правильно установить.

Прежде всего, установка зависит от типа вытяжки. Так, одни модели монтируются в шкаф, другие — на потолок, третьи — на стену.

Как установить встраиваемую вытяжку

Такие вытяжки отлично подходят для малогабаритных кухонь, ведь они компактны сами по себе, и, кроме того, над ними располагается дополнительный шкаф для хранения кухонной утвари. Выбор модели зависит от ширины плиты или варочной панели, а также шкафа, в который вы планируете её установить.

При монтаже важно помнить, что расстояние между нижней панелью вытяжки и электрической плитой должно быть не менее 50 см, газовой или комбинированной — не менее 65 см (но лучше уточнять этот параметр в инструкции к конкретным моделям вытяжки и плиты, т. к. возможны некоторые расхождения).

Встраиваемую вытяжку Maunfeld можно крепить внутрь шкафа двумя способами:

• к его боковым стенкам
• к полке, которую можно регулировать по высоте (для этого у вытяжки должны быть специальные крепежные отверстия на верхней панели — учтите, что они есть не во всех модификациях)

Также при монтаже нужно будет выпилить в корпусе шкафа отверстие под вытяжную трубу (гофру) в случае, если вытяжку предполагается эксплуатировать в режиме отвода.

Как установить подвесную вытяжку

Подвесные вытяжки — это техника для счастливых обладателей больших кухонь, где рабочая зона находится не у стены, а по центру помещения. Таким образом, вытяжка крепится над варочной поверхностью прямо на потолок. Особенностью данного типа вытяжек является разнообразие оригинальных форм: это могут быть модели в виде куба, цилиндра, трапеции и пр.

Перед установкой подобного прибора следует заранее продумать, как замаскировать коммуникации: гофротрубу и электрический кабель. Сделать это можно двумя способами: при помощи подвесного потолка либо декоративных коробов. Что касается непосредственно монтажа, то предварительно необходимо уточнить параметры потолка: он должен иметь толщину не менее 30 см и выдерживать массу 120 кг. Также необходим специальный крепёж. Кроме того, важно помнить о расстоянии между нижним краем вытяжки и варочной поверхностью: оно не должно быть меньше 65 см (более точные цифры, касающиеся вашей модели, уточняйте в инструкции).

Надо отметить, что монтаж этой разновидности вытяжек довольно сложен, поэтому лучше прибегнуть к помощи специалиста, который сделает всё не только аккуратно, но и надёжно.

Как установить купольную вытяжку

Купольная вытяжка крепится к стене кухни. Её отличие от встраиваемой в том, что она является самостоятельным элементом интерьера. Гофротрубу маскирует кожух, который идёт в комплекте и идеально подходит к корпусу вытяжки. Компания Маунфилд предлагает купольные вытяжки самого разного дизайна: это могут быть как хай-тек модели из линейки LIGHT или Модерн с сенсорным управлением, так и винтажные приборы из коллекции Ретро, украшенные фурнитурой под бронзу или золото.

Исходя из этих цифр, вытяжку нужно приложить к стене и нанести разметку в местах монтажных отверстий. Как правило, набор крепёжных элементов идёт в комплекте, но не забывайте, что стены бывают разными, поэтому, возможно, понадобится отдельно докупить более подходящий набор дюбелей.

После того, как корпус вытяжки прикреплён к стене, устанавливается воздуховод и в последнюю очередь — короб.

Как установить наклонную вытяжку

В каталоге компании Maunfeld вы найдёте наклонную вытяжку на любой вкус: хоть лаконичную одноцветную модель с электронным управлением, хоть модель в стиле Ретро с винтажными поворотными переключателями. По сути, это ещё одна разновидность настенной модификации, поэтому процесс её монтажа в значительной степени похож на установку купольных моделей: разметить стену, исходя из необходимого расстояния до варочной зоны, просверлить отверстия и закрепить корпус при помощи дюбелей, после чего подсоединить гофротрубу и закрыть её декоративным кожухом.

Нужно помнить

Монтируя любую модификацию вытяжки, важно не забывать о том, что, чем длиннее будет воздухоотводящая труба, и чем больше в ней будет изгибов, тем хуже будет работать ваш агрегат. Поэтому лучше, если её длина не будет превышать 4-5 метров.

В завершение хочется напомнить, что большинство вытяжек Maunfeld могут работать как в режиме отвода, так и рециркуляции воздуха. Кроме того, на них действуют специальные условия доставки и подключения: товары со специальным лейблом мы привезём и установим бесплатно.

Назад к списку

SINDA 48 дюймов. Вставка вытяжки 1150 куб. футов/мин, встроенная/вставная вытяжка, H0148 – Sinda Copper

SINDA 48 дюймов. Вставка вытяжной вытяжки 1150 куб. футов/мин, встроенная/вставная вытяжка, H0148 — Синда Коппер

• Описание
• Отзывы

Описание

Ресурсы производителя Загрузить

Нажмите здесь , чтобы загрузить руководство по установке.

————————————————— —-

Создайте кухню своей мечты с помощью специальных вставок Sinda, которые могут гармонировать с окружающей мебелью или нестандартными вытяжками.

• Прочная нержавеющая сталь SUS304 с поверхностью, устойчивой к отпечаткам пальцев.
• Функция отключения питания с трехминутной задержкой гарантирует, что процесс поглощения дыма, жира и запаха не будет прерван.
• Регулируемая энергосберегающая светодиодная лампа мощностью 3 Вт освещает зону приготовления пищи.
• Выберите нужный воздушный поток с четырьмя различными настройками.
• Легко очищаемые и пригодные для мытья в посудомоечной машине фильтры-отражатели эффективно улавливают жир Идеально подходит для индивидуальной вытяжки или окружающего шкафа.
• Идеально подходит для индивидуальной подгонки под нестандартную вытяжку или нестандартный шкаф.
• Перечислен ETL; Соответствует UL 507; Сертифицировано по CSA Std.C22.2 No.113.

ВОТ ЧТО МЫ МОЖЕМ СДЕЛАТЬ ДЛЯ ВАС

Очистить кухонный воздух Чрезмерное задымление и запах делают кухню основным источником плохого качества воздуха в помещении. Эффективная вентиляция необходима для поддержания здоровья в доме.	Можно мыть в посудомоечной машине Простая и легкая очистка. Просто поместите его в посудомоечную машину, подождите минуту, и вы получите новый чистый фильтр-дефлектор.
Низкий уровень шума Мощный, но с минимальным уровнем шума: максимум 7,5 Сона при 1150 CFM, что почти как у кофеварки. Он не будет прерывать вас, когда вы помогаете с домашним заданием или работой.	Регулируемые светодиодные фонари Освещение с тремя светодиодами с регулируемой яркостью позволяет выбрать освещение, подходящее для вашей кулинарной ситуации.




Общие




Тип установки	Встроенный
Циркуляция воздуха	Канальный
Тип управления	Электронная панель управления (кнопочная)



Характеристики

Конструкция корпуса	Бесшовная нержавеющая сталь с матовым покрытием
Нестандартная вставка	√
Съемный жироулавливающий фильтр(ы)	√
Материал жироулавливающего фильтра	Нержавеющая сталь, которую можно мыть в посудомоечной машине
Регулятор скорости вентилятора	4-ступенчатая



Детали

0637%;»> Номинальная мощность	120 В / 60 Гц
Круглый воздуховод	8 дюймов
Вес	76,2 фунта
Перечислен ELT	√
Материал жироулавливающего фильтра	Моющаяся нержавеющая сталь
0637%;»> Воздушный поток	385 кубических футов в минуту 635 кубических футов в минуту 885 кубических футов в минуту 1150 кубических футов в минуту
Уровень шума	1,5 Сона (46 дБ) 3,5 Сона (58 дБ) 5,5 Сона (64 дБ) 7,5 Сона (69 дБ)
Мощность	240 Вт (автоматическое отключение питания с задержкой)
Двигатель	Двойной




Гарантия

Подкладка/вставка капота	2 года ограниченной гарантии
Двигатель/вентилятор	10-летняя ограниченная гарантия
