Как крепить встраиваемую вытяжку: правила установки в шкаф и особенности выбора

варианты, виды, инструкция по креплению

Содержание:

• Какое расстояние должно быть между плитой и вытяжкой?
• Установка купольной вытяжки
• Подготовка креплений
• Монтаж вытяжки в кухонный шкаф
• Монтаж плоской кухонной установки
• Установка гофры на вытяжку

Конечно же, с кухни ежедневно разносятся ароматные запахи, которые будят в нас аппетит. Плохо то, что эти самые запахи могут надолго задерживаться в квартире и впитываться в одежду и мебель. Спастись от этих запахов поможет вытяжка. Как установить встраиваемую вытяжку? Попробуем ответить на этот вопрос и выделить все нюансы установки вентиляционной системы.

Прежде, чем осуществлять выбор вытяжки на кухню, нужно измерить размеры плиты и места на кухне, где будет установлена вытяжка. Важно знать, что устройство вытяжки должно совпадать с размерами электрической или газовой плиты и не должно быть меньше нее.

Еще важно обратить внимание на мощность устройства. Чем больше площадь помещения кухни, тем выше мощность должна быть у вытяжки. Конечно же, она должна вписываться в интерьер помещения. Сегодня можно легко выбрать вытяжку любого оттенка и совместить ее с цветом кухонной мебели, обоев и т.д.

Посмотрим варианты установки вытяжки:

• Купольные вытяжки считаются более мощными по функциональности. С виду они напоминают зонтик с трубой;
• Встраиваемые вытяжки. Они отличаются тем, что труба, предназначенная для вытяжки воздуха, прячется в специальном шкафу, а вытяжная панель выдвигается в тот момент, когда кто-то занимается приготовлением пищи. Отлично подходит для установки в помещении небольшого размера;
• Плоская вытяжка. В системе такого типа вытяжную трубу заменяет специальный фильтр, а само устройство имеет очень компактные размеры. К сожалению, мощность такого устройства слишком низкая.

Какое расстояние должно быть между плитой и вытяжкой?

На расстояние промежуточного пространства между вытяжкой и плитой влияет модель устройства. Каждое изделие содержит инструкцию, в которой хорошо описаны параметры монтажа вытяжки.

Зачастую, при установке вытяжной системы принимают расстояние в пределах 65 – 90 сантиметров.

Вы задумали установить встраиваемую вытяжку своими руками? Вам нужно учесть, что расстояние от плиты до изделия, оставленное в количестве менее 65 сантиметров может привести к плавке вытяжного устройства, либо ее отдельных деталей.

Что касается второй цифры, можно установить вытяжку под рост хозяйки дома.

65 см – минимальное расстояние между плитой и вытяжкой для установки электрических плит, для газовой плиты это расстояние должно быть не менее 75 см. Порог для газовых плит, так же может составлять 90 см.

к содержанию ↑

Установка купольной вытяжки

Купольные вытяжки в свою очередь делятся на следующие виды:

• Каминные (иначе их называют пристенными). Из второго названия вытекает подсказка, что устройство крепится на поверхности стены. Устройство немного схоже с вентиляционной системой, которую устанавливают для каминов;
• Угловые устройства. Такие изделия встречаются крайне редко, лишь в таких случаях, когда электроплита занимает угловую позицию;
• Островные изделия. Такой вид устройства приобретается для кухни большой площади. Отлично подходит в столовую, где плиты установлены в самом центе помещения кухни. Изделия закрепляются на потолке.

Для производства вытяжных изделий используется эмалированная или нержавеющая сталь. Редко, но встречаются изделия, выполненные из дерева или из пластика.

Чтобы правильно установить встраиваемую вытяжку, необходимо соединить гофру с вентиляционной системой помещения, после чего остается только подключить электроприбор к электросети.

Самостоятельная установка встраиваемой вытяжкитребует достаточного опыта. В некоторых ситуациях приходится нарастить гофру, либо удлинить проводку, а для этого необходимы знания профессионала.

Купольное устройство может работать в нескольких режимах. В случае, если установлен воздуховод, который выводит захваченный воздух за пределы помещения или к системе вентиляции, воздух будет просто выходить на улицу.

Существуют помещения, в которых по тем или иным причинам невозможно провести воздуховод, в этом случае можно установить специальную циркуляционную установку, которая пропускает воздух через определенные фильтры и выпускает его в комнату в идеальном состоянии.

Есть и устройства такого вида, что способны функционировать в двух различных вариантах.

Чтобы самому установить встраиваемую вытяжку, следует полностью оборудовать кухню мебелью. Только после того, как кухня будет обставлена, можно приступать к разметке места, где будет установлена вытяжная система. Самое основное – не забыть о минимально допустимом расстоянии между плитой и устройством.

к содержанию ↑

Подготовка креплений

Для крепления устройства необходимо просверлить или продолбить в стене отверстия для забивания дюбелей. Они будут удерживать опору с основой вытяжного изделия. Затем аккуратно соединяем отвод устройства с гофрой, после чего нужно проверить работу вытяжки. Лишь после проверки можно будет надеть верхний кожух наверх вытяжного устройства.

к содержанию ↑

Монтаж вытяжки в кухонный шкаф

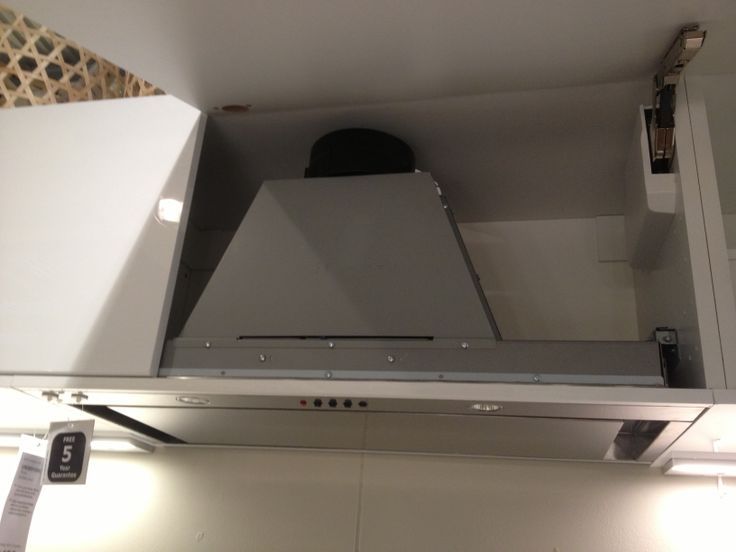

Встроенная вытяжка помещается внутрь кухонного шкафа. Очень удобно устанавливать вытяжную систему на специальную выдвижную панель. Она позволяет сделать систему полностью скрытой от всех глаз. Ниже мы рассмотрим обычный монтаж в шкафу, так как его установка требует большего количества навыков и внимания.

Этапы установки встраиваемой вытяжки:

1. Первым дело необходимо собрать сам шкафчик, где будет находиться изделие. Можно использовать тот, что имеется в наличии, но его придется немножко изменить. Установка шкафчика должна происходить с соблюдением расстояния от плиты до вытяжки. Днище шкафчика необходимо немного приподнять, подъем должен быть равным высоте вытяжки, так как изделие будет крепиться именно к нему. Боковые стенки монтируются к крышке шкафа, а дно закрепляется с помощью евровинтов;
2. Проделываем отверстие для воздуховода. Как правило, оно находится вверху. Для его прорези используют ножовку или лобзик;
3. Закрепляем корпус вытяжки. Для этого нужно снять днище шкафчика и разметить на нем все будущие отверстия под гофру и болты крепления. Затем проделываем отверстия и закрепляем корпус к днищу. Остается лишь закрепить всю конструкцию и вмонтировать ее на свое место;
4. Протягиваем в отверстие воздуховод и надежно его закрепляем. Распрямляем кабель установки, включаем его в розетку и испытываем систему. Точно таким же образом устанавливается телескопическая вытяжка. Она представляет собой обычную встраиваемую установку, имеющую некоторые особенности.

к содержанию ↑

Монтаж плоской кухонной установки

Плоская, иначе ее называют подвесной, система е включает в комплекс воздуховод. В ее комплектацию входит фильтр, предназначенный для очистки воздуха. Фильтры вытяжной установки рекомендуется менять, как минимум, два раза за год.

Монтаж такой установки не составляет большого труда. Необходимо лишь снять все замеры монтажа и перенести их на поверхность стены. По подготовленным замерам и отметкам, сверлим или долбим необходимые отверстия на дюбель. Для крепления навесов можно использовать обычную отвертку или шуруповерт. Монтируемое устройство готово к его испытанию.

к содержанию ↑

Установка гофры на вытяжку

В случае если вентиляционное отверстие находится над плитой, то для соединения его с установкой понадобится лишь переходник. Часто случается, что между ними имеется довольно таки немалое расстояние. В такой ситуации потребуется специальный воздуховод, который выглядит как обычная гладкая труба, выполненная из пластика, или гофрированная трубка, выполненная из пластика или алюминия. При этом необходимо посмотреть, нужны ли будут соединительные колена, необходимые для укладки канала в углу стены. Помимо того, понадобится и переходник крепления.

Каждое стыковое и соединительное место нужно промазать с помощью герметика. Воздуховод, по возможности, можно убрать в шкаф. Это облегчит работу монтажа. Для гофры не нужно будет покупать переходники, так как она очень гибкая и самостоятельно обогнет все углы помещения.

Как установить встраиваемую вытяжку и укрепить гофру? В качестве ответа на этот вопрос, можно сказать, что при установке устройства гофру необходимо растянуть, так как это позволит снизить шум во время работы устройства. Диаметр трубы должен быть меньше диаметра отверстия, чтобы не возникло проблем с их установкой. Для фиксации гофры на патрубке можно использовать хомуток. Для фиксации отверстия вентиляции прекрасно подойдет решетка.

Воздуховод необходимо чистить, как минимум два раза за год, или заменить его новой трубой.

Как установить вытяжку Maunfeld

Вытяжка — это незаменимый кухонный прибор, но, чтобы она работала эффективно и не досаждала хозяевам неполадками, её нужно правильно установить.

Прежде всего, установка зависит от типа вытяжки. Так, одни модели монтируются в шкаф, другие — на потолок, третьи — на стену.

Как установить встраиваемую вытяжку

Такие вытяжки отлично подходят для малогабаритных кухонь, ведь они компактны сами по себе, и, кроме того, над ними располагается дополнительный шкаф для хранения кухонной утвари. Выбор модели зависит от ширины плиты или варочной панели, а также шкафа, в который вы планируете её установить.

При монтаже важно помнить, что расстояние между нижней панелью вытяжки и электрической плитой должно быть не менее 50 см, газовой или комбинированной — не менее 65 см (но лучше уточнять этот параметр в инструкции к конкретным моделям вытяжки и плиты, т. к. возможны некоторые расхождения).

Встраиваемую вытяжку Maunfeld можно крепить внутрь шкафа двумя способами:

• к его боковым стенкам
• к полке, которую можно регулировать по высоте (для этого у вытяжки должны быть специальные крепежные отверстия на верхней панели — учтите, что они есть не во всех модификациях)

Также при монтаже нужно будет выпилить в корпусе шкафа отверстие под вытяжную трубу (гофру) в случае, если вытяжку предполагается эксплуатировать в режиме отвода.

Как установить подвесную вытяжку

Подвесные вытяжки — это техника для счастливых обладателей больших кухонь, где рабочая зона находится не у стены, а по центру помещения. Таким образом, вытяжка крепится над варочной поверхностью прямо на потолок. Особенностью данного типа вытяжек является разнообразие оригинальных форм: это могут быть модели в виде куба, цилиндра, трапеции и пр.

Перед установкой подобного прибора следует заранее продумать, как замаскировать коммуникации: гофротрубу и электрический кабель. Сделать это можно двумя способами: при помощи подвесного потолка либо декоративных коробов. Что касается непосредственно монтажа, то предварительно необходимо уточнить параметры потолка: он должен иметь толщину не менее 30 см и выдерживать массу 120 кг. Также необходим специальный крепёж. Кроме того, важно помнить о расстоянии между нижним краем вытяжки и варочной поверхностью: оно не должно быть меньше 65 см (более точные цифры, касающиеся вашей модели, уточняйте в инструкции).

Надо отметить, что монтаж этой разновидности вытяжек довольно сложен, поэтому лучше прибегнуть к помощи специалиста, который сделает всё не только аккуратно, но и надёжно.

Как установить купольную вытяжку

Купольная вытяжка крепится к стене кухни. Её отличие от встраиваемой в том, что она является самостоятельным элементом интерьера. Гофротрубу маскирует кожух, который идёт в комплекте и идеально подходит к корпусу вытяжки. Компания Маунфилд предлагает купольные вытяжки самого разного дизайна: это могут быть как хай-тек модели из линейки LIGHT или Модерн с сенсорным управлением, так и винтажные приборы из коллекции Ретро, украшенные фурнитурой под бронзу или золото.

Исходя из этих цифр, вытяжку нужно приложить к стене и нанести разметку в местах монтажных отверстий. Как правило, набор крепёжных элементов идёт в комплекте, но не забывайте, что стены бывают разными, поэтому, возможно, понадобится отдельно докупить более подходящий набор дюбелей.

После того, как корпус вытяжки прикреплён к стене, устанавливается воздуховод и в последнюю очередь — короб.

Как установить наклонную вытяжку

В каталоге компании Maunfeld вы найдёте наклонную вытяжку на любой вкус: хоть лаконичную одноцветную модель с электронным управлением, хоть модель в стиле Ретро с винтажными поворотными переключателями. По сути, это ещё одна разновидность настенной модификации, поэтому процесс её монтажа в значительной степени похож на установку купольных моделей: разметить стену, исходя из необходимого расстояния до варочной зоны, просверлить отверстия и закрепить корпус при помощи дюбелей, после чего подсоединить гофротрубу и закрыть её декоративным кожухом.

Нужно помнить

Монтируя любую модификацию вытяжки, важно не забывать о том, что, чем длиннее будет воздухоотводящая труба, и чем больше в ней будет изгибов, тем хуже будет работать ваш агрегат. Поэтому лучше, если её длина не будет превышать 4-5 метров.

В завершение хочется напомнить, что большинство вытяжек Maunfeld могут работать как в режиме отвода, так и рециркуляции воздуха. Кроме того, на них действуют специальные условия доставки и подключения: товары со специальным лейблом мы привезём и установим бесплатно.

Назад к списку

Как установить скрытую вытяжку на кухне

Этот пост спонсируется Lowe’s. Все мысли и мнения наши собственные.

Помните эту визуализацию дизайна кухни #pearlround2, которую мы поделились? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну что друзья, шкафы и полы установлены, нам очень нравится! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали. Они соскоблены вручную и в то же время кажутся деревенскими и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут). Это наш первый свет на полах, и мы так счастливы, что приняли решение попробовать что-то новое.

В нашем рендеринге вы могли заметить отсутствие вытяжки. Не волнуйтесь, он есть, но он спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, как будто ее вообще нет.

1. Выберите правильную вставку

Планирование очень важно при скрытии вытяжки или ее изготовлении по индивидуальному заказу… возможно, это самый важный шаг во всем процессе. На рынке есть много разных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместилась бы в нашем конкретном шкафу. Мы остановились на 30-дюймовой вставке вытяжного шкафа GE от Lowe’s.

Вставка вытяжки GE Range

Мало того, что эта модель имеет 10/10 5-звездочных отзывов, мы также увидели, что размеры, указанные в разделе «Спецификации» списка продуктов, соответствуют тому, что нам нужно. Вставка имеет глубину 11,125 дюйма x 90,625″ в высоту x 20,44″ в ширину, что идеально подходит для нашего шкафа 12″ глубиной x 15″ высотой x 30″ шириной выше диапазона.

После того, как мы нашли вставку для вытяжки, мы отправили ее кухонной команде Lowe, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить заказ шкафа.

PS. На сайте Lowe’s есть действительно информативное Руководство по покупке вытяжки, которое стоит проверить, если вы ищете новую вытяжку или вставку в вытяжку.

2. установка шкафа

Команда Lowe’s установила наши шкафы на этой кухне, что было приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что у Lowe’s есть услуги по установке, и они действительно могут выполнять полную реконструкцию и получать разрешения? Мы не делали этого до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но бригада оставил двери на шкафах нижнего яруса открытыми для легкого доступа.

3. измерьте отверстие вставки

Мы обратились к руководству по эксплуатации о том, насколько большим должно быть отверстие в шкафу.

Мы разместили вставку там, где хотели (в центре шкафа), и обвели ее карандашом.

После того, как мы нарисовали наши линии, мы могли начать прорезать отверстие.

5. Вырезать

Для вырезания отверстия можно использовать несколько различных инструментов. Брайан использовал циркулярную пилу для прямых линий и многофункциональный инструмент для углов. Также можно использовать лобзик. Мы связали любимые Dewalt Брайана ниже (он любит беспроводные!)

Прежде чем резать, он использовал квадрат скорости, чтобы убедиться, что вытяжка находится под прямым углом к ​​краю шкафа.

1 // 2 // 3 // 4

6. ЗАКРЕПИТЬ

После того, как отверстие было вырезано, мы закрепили вытяжку с помощью прилагаемых винтов.

7. Вентиляционное отверстие

Эта вставка вентилируемая, поэтому мы будем вентилировать ее вверх над шкафами и к внешней стене справа. Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть пространства синего шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все еще будет много полезного места для хранения перед воздуховодом. Как только мы провентилируем его, мы добавим некоторую отделку, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Вам нравится внешний вид? Поделитесь в комментариях ниже!



Основы установки вытяжки | Устройство Фрэнка

Основы установки вытяжки

Вытяжка — это одно из самых важных устройств на вашей кухне: это большое вентиляционное отверстие, которое обеспечивает циркуляцию свежего воздуха в помещении и удерживает дым, тепло и воздух. запахи не мешают вам во время готовки. Качественная вытяжка является обязательным условием для любого энтузиаста кулинарии, но если в вашем доме нет встроенной вытяжки или если ваша старая изношена, установка новой вытяжки может показаться сложной задачей. .

Однако для установки вытяжки на кухне требуется всего несколько простых инструментов и некоторые ноу-хау. Они бывают разных размеров, мощностей и конфигураций, поэтому вам необходимо ознакомиться с руководством производителя для получения точных инструкций, но эти основные рекомендации помогут вам подготовить кухню к готовке.

Основы установки

1. Выберите подходящую вытяжку. Ваш выбор будет зависеть от того, как много вы готовите и как оборудована ваша кухня. Если у вас есть свободное пространство над плитой, вы можете использовать более сложные дымоходные, островные или настенные вытяжки, но если ваша плита находится прямо под шкафами, вам придется выбрать вытяжку под шкафом. Вытяжки под шкафом, как правило, проще в установке, так как многие из них не требуют воздуховода, ведущего наружу дома, но имейте в виду, что модели, которые рециркулируют воздух, а не вентилируют его, могут быть не такими эффективными.

2. Примите меры предосторожности.

Отключите питание на кухне и заприте панель управления, чтобы никто не включил электричество, пока вы не закончите. Во время работы обязательно надевайте защитные очки, перчатки и маску.

3. Проверьте вентиляцию. Если вы хотите установить вентилируемую вытяжку, убедитесь, что у вас есть подходящий воздуховод и соответствующая вытяжка. Вытяжки под шкафами обычно имеют воздуховоды, которые либо проходят через верхние шкафы, либо возвращаются через стену за ними. Если вы устанавливаете новую вентиляцию для вытяжки, убедитесь, что она не заканчивается на чердаке или у стены. Все вентиляционные отверстия должны выходить за пределы дома, чтобы избежать накопления тепла и потенциальной опасности возгорания.

4. Снимите старый капот, если он у вас есть. После отключения питания откройте панель, закрывающую электропроводку на вашем старом капоте, и отсоедините все провода. Если у вас есть вытяжка под шкафом, ослабьте винты, которыми она крепится к шкафу наверху, но не выкручивайте их полностью.

Вы должны быть в состоянии сдвинуть капот с винтов. Отложив старую вытяжку в сторону, выкрутите винты из корпуса.

5. Убедитесь, что новый кожух подходит правильно. В зависимости от типа вытяжки и плиты новая вытяжка должна располагаться на высоте от 20 до 30 дюймов над поверхностью плиты. Над электрическими плитами вытяжки могут висеть немного ниже, чем над газовыми. Для достижения оптимальных результатов убедитесь, что вытяжка покрывает всю зону приготовления пищи, по возможности выступая со всех сторон на 3 дюйма.

6. Подсоедините новую вытяжку. Удерживая новый колпак на месте, протяните провода от стены через маленькое отверстие в задней части колпака. От стены должен идти один черный и один белый провод, а также от вытяжки два черных провода и два белых провода. Подсоедините два черных провода от вытяжки к черному проводу на стене, а два белых провода от вытяжки к белому проводу на стене с помощью разъемов для проводов. Уберите провода, установите на место крышку панели, затем прикрутите крышку на место с помощью винтов, рекомендованных производителем.
