Как просверлить отверстие под конфирмат: диаметр отверстий под мебельный евровинт. Как ровно их сверлить? Как сделать отверстия 7х50 и других размеров?

Содержание

Конфирматы ▶ Как сделать отверстие под конфирмат?

📅 | 👁 791

При сборке мебели основным крепежным элементом является евровинт. В большинстве случаев используют метизы типоразмера 6,4 х 50. При этом важно правильно и ровно просверлить посадочное место, чтобы при закручивании не повредить материал и обеспечить прочное соединение деталей. Поэтому мы выясним, как сверлить отверстие под конфирмат, чтобы конструкция получилась прочной и надежной. Также разберемся, как делать разметку и каким сверлом нужно работать.

Отверстие под конфирмат с помощью свёрл разного диаметра

Отверстие под мебельный конфирмат делают в поверхности первой заготовки и в торцевой части – второй, который соединяются под углом в 90 градусов. При этом размер окружности по длине должны меняться.

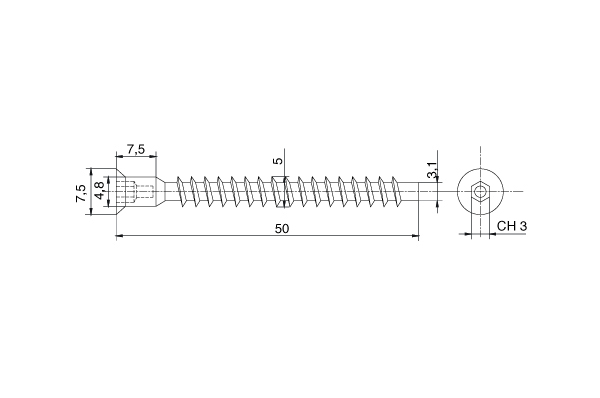

Это объясняется особенностью конструкции винта, которая включает утолщенную гладкую шейку и корпус с резьбой. Под шейку сверлится большая полость, под резьбовую часть – меньшая. У винта есть потайная головка, под которую готовят посадочное место. На практике сверление отверстий производят тремя разными инструментами или одним специальным, что зависит от объема поставленной задачи.

Три разных оснастки используют при небольшом объеме работ, процедура проводится в три этапа в таком порядке:

  • Просверливание через обе заготовки на полную длину крепления. Типоразмер сверла и корпуса винта без резьбы должны совпадать, чтобы в древесине произошла ответная нарезка.
  • Увеличение полости под утолщенную шейку, чтобы она плотно села, но не разрушила материал. Оснастка должна равняться ее сечению и длине.
  • Зенкование для утопления головки в ДСП. Для этого применяют зенкер или приспособление большого размера.

Использование конфирматного сверла

Быстро, аккуратно и точно подготовить полость под мебельный еврокрепеж можно с помощью специальной насадки – фрезы. Она имеет гребенчатую конструкцию, поэтому работы можно выполнить сразу.

Дополнительным плюсом использования фрезы является то, что она снимает фаску под скрытую головку евровинта. У такой детали – острый кончик, поэтому во время просверливания она не уходит в сторону, что обеспечивает высокое качество и точность. Специализированный инструмент рассчитан на решение профессиональных задач и выполнение большого объема работ.

Размер отверстия под конфирмат

Перед тем как разметить отверстия и просверлить их, нужно точно знать, какое отверстие потребуется под конкретный крепеж. На евровинты не установлены ГОСТы, они производятся по европейским стандартам и представлены в разных типоразмерах, от 5*40 до 7*70 мм.

В мебельном производстве, чаще всего, используются крепежи 6,4*50 мм. Для его монтажа и подготовки полости используют оснастку 4,5 и 7,0 – под резьбовую часть и под гладкую утолщенную шейку.

Если используются евровинты других типоразмеров, то следует придерживаться такого соотношения – параметры места под резьбу должны равняться корпуса без высоты гребня. Например, под метиз 5,0 используют насадку 3,5 мм.

Чтобы во время работы не произошло смещение заготовок, их нужно прочно зафиксировать струбциной или другим приспособлением. Для точности выполняют разметку на элементах, учитывая необходимые припуски. При использовании электроинструмента нужно контролировать его положение.



Что такое и как правильно выбрать сверло под конфирмат Григорий Михеев, блог Малоэтажная Страна

Делали мы ремонт старого дачного кресла с племянником. Ему интереснее было изучать инструментарий в моей мастерской. Среди прочего его заинтересовало сверло под конфирмат. Необычная оснастка по своей форме и назначению. Вот что я рассказал напарнику об этом изделии.

Что собой представляет конфирмат

Для начала рассмотрим, что такое конфирмат. Это крепежное резьбовое изделие, которое используется с 70-х годов прошлого века для стяжки мебельных заготовок. Название евровинта является по сути брендом первого немецкого производителя подобных метизов – «Confirmat».

Для производства материалов используются легкие металлические сплавы (как правило, это быстрорежущая сталь). С целью их защиты от ржавчины заготовки полностью покрываются антикоррозионным составом с высокими прочностными показателями. Обычно это сплав на основе цинка.

Металлический мебельный конфирмат разных размеров изготавливается с резьбой, у которой широкий шаг. Это характерно для всего крепежа предназначенного для работы с деревянными изделиями. Главное отличие конфирмата от прочих метизов заключается в конфигурации шляпки. Здесь потайная головка имеет форму неполного конуса, что является продолжением цилиндрической гладкой основы. Диаметр последней идентичен наружным кромкам витков (если смотреть сверху). Хвостовик родного сверла подходит для фиксации в патроне дрели либо шуруповерта.

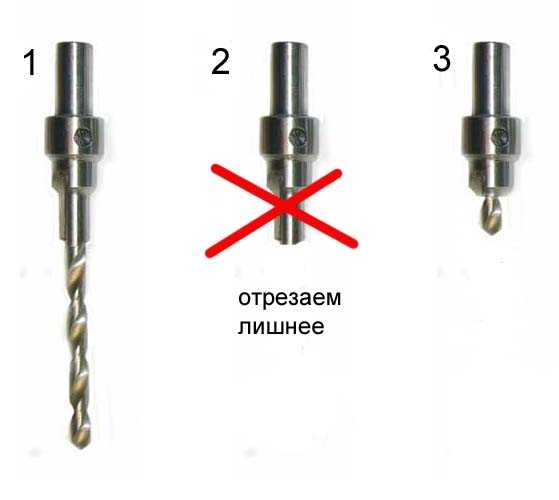

В целом изделие имеет три участка с разным сечением, пару скосов по окружности и две составные части: обычное сверло по дереву и фреза (первое вставляется во вторую и закрепляется болтиком под шестигранный ключ). В шляпке сформирован небольшой паз, как правило, под шестигранный ключ (№3 или №4). Реже встречаются образцы под плоскую или крестообразную биту.

Особенности сверла для конфирмата

Применяются метизы типа винта конфирмат для того, чтобы стягивать мебельные щиты и надежно их скреплять между собой в заданном положении. Но среди достоинств здесь выделяется и то, что потайная головка практически вровень с плоскостью изделий оказывается. Но без правильно сформированного отверстия это невозможно устроить.

Шляпка имеет нестандартную форму в сравнении с привычными вариантами. Именно для этого мастера выбирают специальные сверла под конфирмат. Оно точно повторяет форму мебельной стяжки и формирует отверстие со всеми нужными диаметральными параметрами, включая конусообразное основание головки. В теории можно его заменить парой классических сверл и двумя зенковками, но проще и быстрее выполняется работа с одним правильно подобранным специализированным вариантом.

Критерии выбора инструмента

Главный критерий выбора каким сверлом сверлить под конфирмат – типоразмер выбранного евровинта.

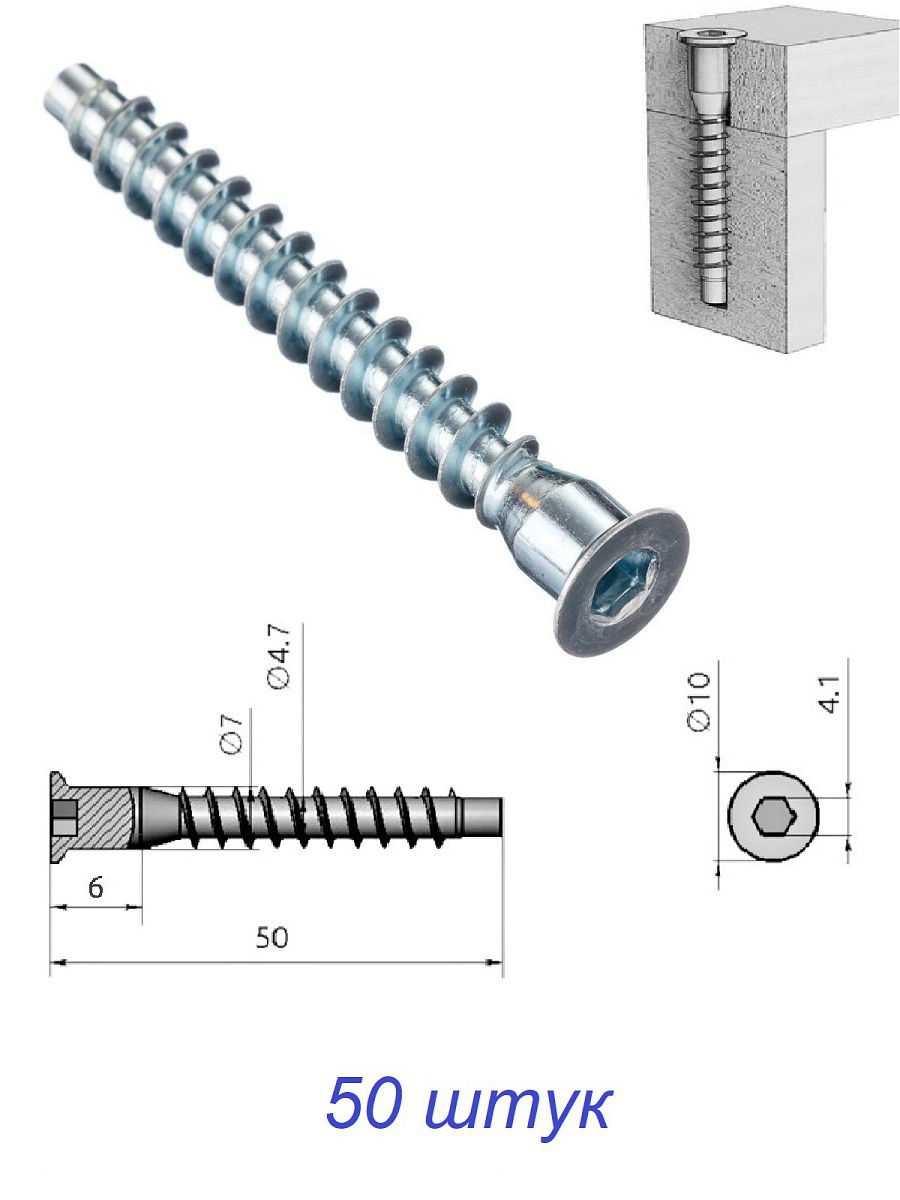

У последнего определяющим параметром является наружный диаметр резьбовой части. Второй показатель – длина стержня вместе головкой. Если производителем на упаковке не указаны размеры стяжки, то рассматривается вариант самостоятельного определения нужного сверла. Рассмотрим алгоритм действий на конкретном примере:

  • есть евровинт с параметрами 7*50 мм;
  • под цилиндрическую гладкую основу должно быть сформировано отверстие сечением 7 мм;
  • под резьбовой стержень высверливается посадочное место диаметр 4,5 мм.

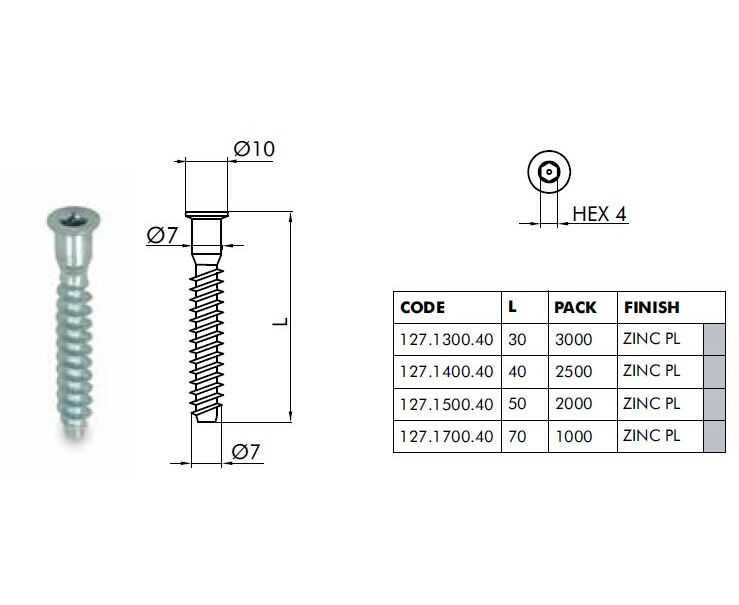

Мебельщиками используются чаще конфирматы с размерами 4*40(50), 6,2*50 и 6,4*50 или 7*40(50, 60, 70) мм. За ориентир у специализированного в сборке сверла принимается сечение центральной части. В частности, это 3,5, 4 и 4-4,5 мм соответственно. Саморезы по сути имеют стандартизированные физические параметры, поэтому ошибиться в выборе инструмента практически невозможно.

Касательно цилиндрической гладкой части евровинта для мебели существует всего 2 размера. Здесь поперечное сечение может быть равным 6 или 7 мм. У фрезы в заводском исполнении предусмотрено только одно решение – 7 мм. Это универсальный подход, который так или иначе на надежность скрепления деревянных заготовок влияния не оказывает. А небольшой люфт даже удобен бывает, когда нужно скорректировать положение деталей перед финишным затягиванием крепежа.

Производители и качество

Лучшим качеством, конечно, обладают изделия от немецкого бренда. Но в России имеется собственное производство АО «Металлист» в Ижевске и ряд менее крупных предприятий. Из группы китайских товаров стоит присмотреться к зарекомендовавшему старейшему производителю Haining Yicheng Hardware Co., Ltd.

Несколько слов про сверление

Алгоритм действий как ровно просверлить отверстие под конфирмат аналогичен при работе с прочими сверлами. Заготовки нужно предварительно установить в заданном положении и нанести на лицевую деталь разметку в нужном месте. Отверстие формируется сразу в двух деталях.

Инструмент устанавливается строго под прямым углом к рабочей площадке. Перекос может привести к вспучиванию и растрескиванию древесного материала. А также отклонение легко будет заметно по криво расположенной шляпке конфирмата относительно общей плоскости. Такой «косяк» даже декоративной накладкой сложно будет исправить – она просто не будет держаться ровно.

В этом видео продемонстрирован процесс работы со сверлом под конфирмат:

Коротко о главном

Конфирмат – это мебельная стяжка из резьбовой части, гладкой цилиндрической с наружным диаметром стержня, потайной головки с усеченным основанием.

Чтобы скрепление деревянных заготовок было максимально надежным, нужно под саморез просверлить отверстие с посадочным местом той же конфигурации.

Можно использовать в сверла с разным сечением и фрезу для небольшого утапливания крепежа.

Проще за один заход сформировать нужное отверстие специальным сверлом под конфирмат, которое состоит из обычного сверла диаметром от 3 до 5 мм и фрезы с сечением под цилиндрическую часть равным 7 мм.

При необходимости обычное сверло можно заменить на новое, закрепить в фрезе с помощью болтика и шестигранного ключа.

Напишите в комментариях, как думаете – какой вариант лучше выбрать для сверления отверстий под конфирматы: пару сверл и фрезу отдельно или сразу комплект?
