Как сделать металл в 3d max vray? из рубрики:
Содержание
- Специфика металлической поверхности в трехмерном моделировании, руководства по созданию металлов – выборка
- Металлы: вариативность, комбинации
- Металлы в Vray
- Металл: хром
- Металл: сталь
- Металл: алюминий
- Металл: золото
- Заключение
Трехмерное моделирование объектов предполагает использование различных эффектов, качественных отражений и материалов. Металл – один из наиболее используемых компонентов, который позволяет повысить восприимчивость объекта, улучшить и воссоздать качество исходной модели.
Как сделать металл в 3d max vray и особенности процесса – далее в материале.
Металлы: вариативность, комбинации

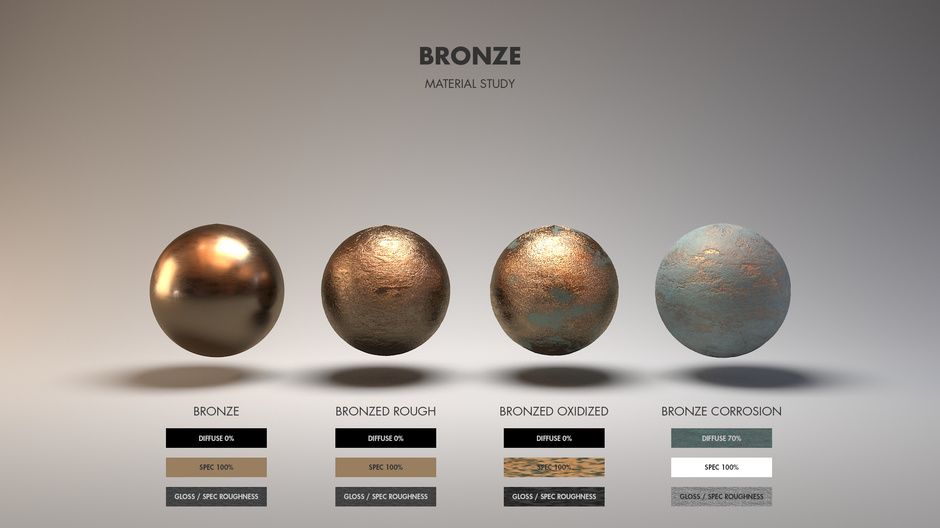

Используя комбинации отражений, моделеры создаются разнообразные металлические поверхности. К примеру, реализуются: полированный металл, алюминий, хром, драгоценные металлы.
Важно: соответствующие материалы содержатся на тематичных форумах, посвященных моделированию.
При создании металла следует понимать, что материал целостно отличается от пластика исключительно степенью выставленного отражения – см. рис. 1.

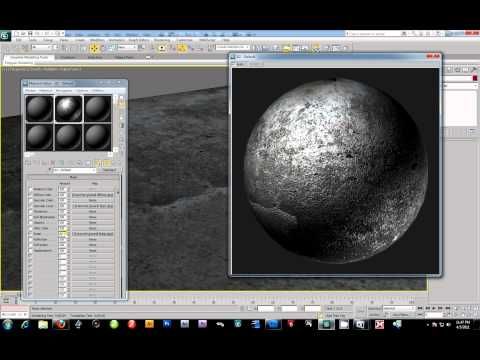

Рисунок 1
Не рекомендуется активировать функцию интерполяции, которая предположительно приведет к ухудшению качества и повышению ресурсоемкости проекта.
Выбранный цвет «Reflection» позволит эффективно имитировать зеркальную поверхность. С помощью следующих параметров цвета и отражения удастся поднять выразительность:

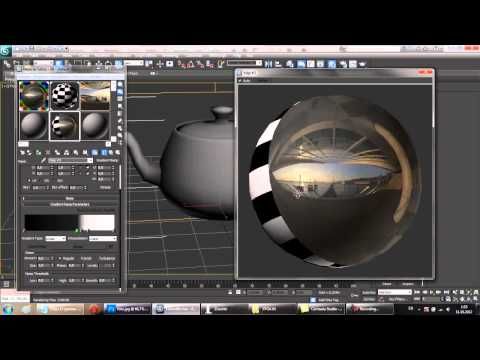

Рисунок 2
Рисунок 3
При работе с материалом золотом необходимо чрезвычайно аккуратно экспериментировать с тоном. К примеру, при создании позолоченные объектов необходимо применять скорее желтый цвет с выставленным невысоким показателем размытия. Необходимо также понимать, что качество металлического объекта определяется окружением, которое продуцирует тени, отражения и т.д.
При работе с позолоченными объектами можно попробовать красные, коричневый, бордовый цвета окружения.
Работа с золотом – сложный и длительный процесс. Причина оного заключается в том, что драгоценный металл обладает необъятным количеством цветов. При работе с металлом (золотом) необходимо потратить усилия и время для поиска оптимального цветового решения.
Также золото способно изменить отражение и тон блика, в зависимости от непосредственно оттенка золота. Применение оранжевого цвета позволит добиться нужного эффекта с одновременным использованием темного «Diffuse» (см. рис. 4).
Рисунок 4

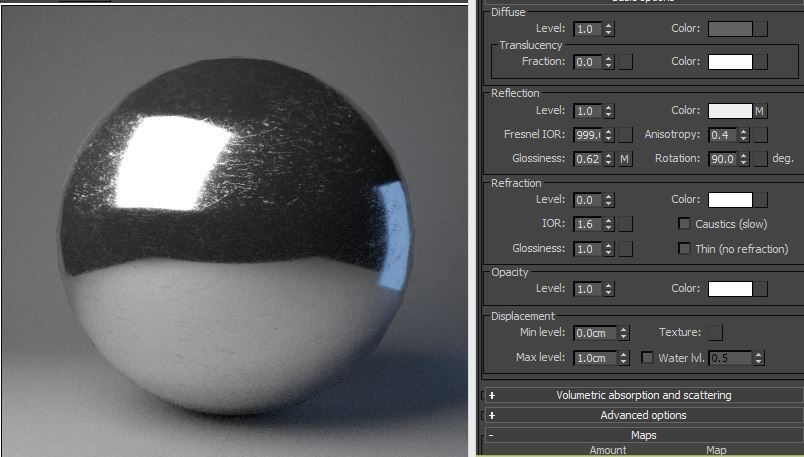

При работе над полированной сталью следует учитывать определяющий параметр – «Anisotropy – 0,9». Можно добиться следующего эффекта – см. рис. 5 и 6.
Рисунок 5
Рисунок 6

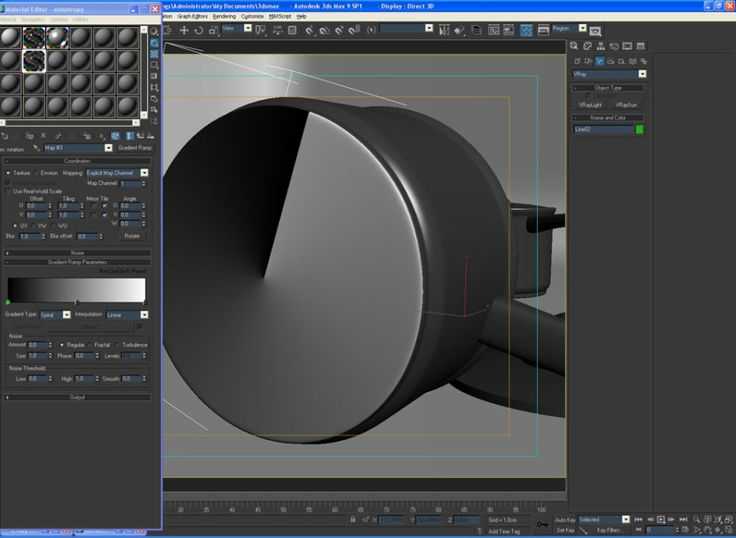

При работе с любым металлом рекомендуется также поэкспериментировать с параметром анизотропии. При этом доступна функция управление направлением полюса анизотропии, с помощью параметра «Local axis» – см. рис. 7.
Рисунок 7
При работе с металлической поверхностью, прежде всего, не стоит забывать о значительных отражающих свойств любого металла.
В следующей части материала будет разобраны шаги по созданию различного металла.
Металлы в Vray
Перед началом работы необходимо запустить приложение 3Ds Max. Затем перейти в «Render Setup», «Common», и активировать VRay – см. рис. 8.
Рисунок 8

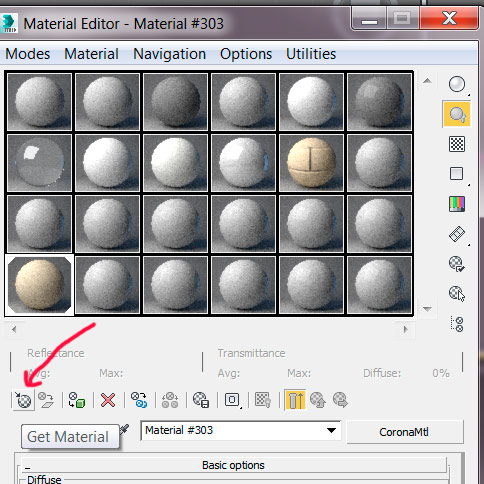

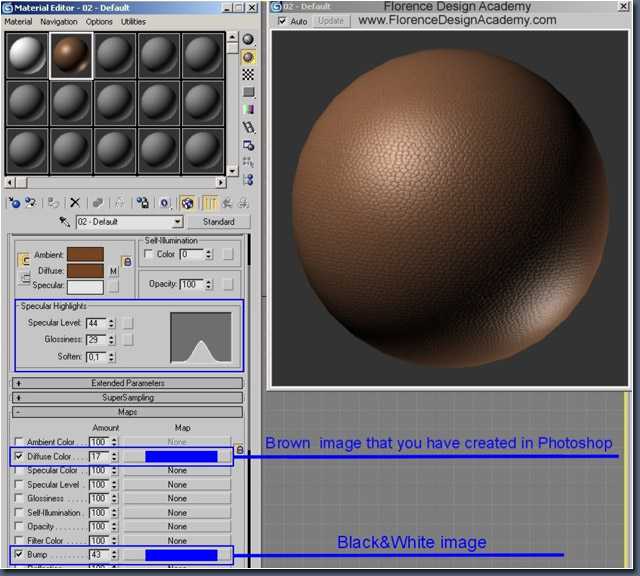

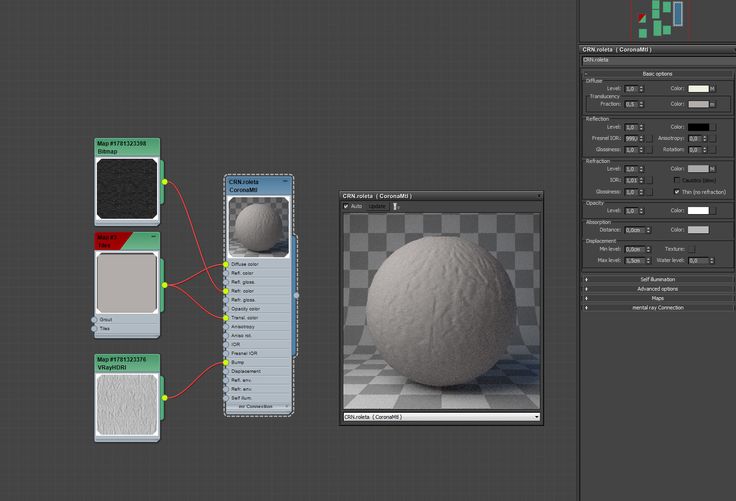

Для работы с материалами необходимо перейти в редактор материалов (клавиша «M»). Для создания абсолютно любого материала в визуализаторе VRay следует выбрать свободную позицию (шар), выбрать функцию «Standard» – «VRayMtl» (см. рис. 9).
Рисунок 9
Металл: хром
Для достижения полного реализма необходимо добиться корректных настроек отражений. При работе с хромом необходимо обращать внимание на так называемые «острые» блики, которые создают столь характерную глянцевую поверхность, а также позволяют реалистично отражать световые лучи – см. рис. 10.
Рисунок 10
При работе с материалом необходимо обратить внимание на следующие настройки – см. рис. 11.
Рисунок 11
Металл: стальПроцесс создания стальных моделей идентичен хромированным. Единственная разница в моделировании заключается в том, что стальная поверхность обладает вытянутым обликом, который и именуется анизотропией – см. рис. 12.
Рисунок 12
Устанавливаются следующие настройки в приложении – см. рис. 13 и 14.
Рисунок 13
Рисунок 14
Дополнительно следует учесть, что пункт настроек «Local axis» отвечает за ось, по которой будет тянутся блик. Выбор правильной оси – залог получения лучшего визуального эффекта.
Металл: алюминий
Особенность алюминия – матовая поверхность, а также качественное отражение. Пример – рис. 15.
Рисунок 15
Примененные настройки следующие – см. рис. 16.
Рисунок 16
Металл: золотоМоделирование цветных металлов, в частности золота, требует корректного подбора оттенка, что и указывалось в статье. При работе следует настраивать параметры, учитывать особенности окружения. Реализуемые параметры цвета для пункта «Reflection»: 249, 180, 90 (см. рис. 17).
Рисунок 17
Шлифованный металл: последовательность
В процессе используется следующая поверхность – см. рис. 18.
Рисунок 18
После создания нового материала в VRay необходимо установить следующие настройки – см. рис. 19.
Рисунок 19
Настройка «Diffuse» – требует назначить параметр «VRayDirt», установить контрастные оттенки, радиус, а также заменить текстуру металлической поверхности (см. рис. 20).
Рисунок 20
Выбранный объект обладает чрезмерным перепадом цвета и осветленной шлифовкой. Следует добавить карту «VRayDirt» – см. рис. 21.
Рисунок 21
Улучшение качества производится путем повышения четкости, а также добавления карты «VRayDirt» с черно-белым оттенком – см. рис. 22.
Рисунок 22
Затем необходимо добавить поверхности металлическую текстуру и корректировать с помощью параметра «Color Correction» (см. рис. 23).
Рисунок 23
Следующий шаг – добавление основной текстуры в параметрах «Reflict», а также смесь с потертостями в «RGlossines» – см. рис. 24, 25.
Рисунок 24
Рисунок 25
Для достижения эффекта потертости следует поэкспериментировать с картами поверхностей и контрастностью – см. рис. 26, 27.
Рисунок 26
Рисунок 27
ЗаключениеРабота с металлом – продолжительная и скрупулезная оптимизация цветовых параметров, отражения, бликов и поверхностей.
Как сделать металл в 3d max vray? из рубрики:
Содержание
- Специфика металлической поверхности в трехмерном моделировании, руководства по созданию металлов – выборка
- Металлы: вариативность, комбинации
- Металлы в Vray
- Металл: хром
- Металл: сталь
- Металл: алюминий
- Металл: золото
- Заключение
Трехмерное моделирование объектов предполагает использование различных эффектов, качественных отражений и материалов. Металл – один из наиболее используемых компонентов, который позволяет повысить восприимчивость объекта, улучшить и воссоздать качество исходной модели.
Как сделать металл в 3d max vray и особенности процесса – далее в материале.
Металлы: вариативность, комбинации
Используя комбинации отражений, моделеры создаются разнообразные металлические поверхности. К примеру, реализуются: полированный металл, алюминий, хром, драгоценные металлы.
Важно: соответствующие материалы содержатся на тематичных форумах, посвященных моделированию.
При создании металла следует понимать, что материал целостно отличается от пластика исключительно степенью выставленного отражения – см. рис. 1.
Рисунок 1
Не рекомендуется активировать функцию интерполяции, которая предположительно приведет к ухудшению качества и повышению ресурсоемкости проекта.
Выбранный цвет «Reflection» позволит эффективно имитировать зеркальную поверхность. С помощью следующих параметров цвета и отражения удастся поднять выразительность:
Рисунок 2
Рисунок 3
При работе с материалом золотом необходимо чрезвычайно аккуратно экспериментировать с тоном. К примеру, при создании позолоченные объектов необходимо применять скорее желтый цвет с выставленным невысоким показателем размытия. Необходимо также понимать, что качество металлического объекта определяется окружением, которое продуцирует тени, отражения и т.д.
При работе с позолоченными объектами можно попробовать красные, коричневый, бордовый цвета окружения.
Работа с золотом – сложный и длительный процесс. Причина оного заключается в том, что драгоценный металл обладает необъятным количеством цветов. При работе с металлом (золотом) необходимо потратить усилия и время для поиска оптимального цветового решения.
Также золото способно изменить отражение и тон блика, в зависимости от непосредственно оттенка золота. Применение оранжевого цвета позволит добиться нужного эффекта с одновременным использованием темного «Diffuse» (см. рис. 4).
Рисунок 4
При работе над полированной сталью следует учитывать определяющий параметр – «Anisotropy – 0,9». Можно добиться следующего эффекта – см. рис. 5 и 6.
Рисунок 5
Рисунок 6
При работе с любым металлом рекомендуется также поэкспериментировать с параметром анизотропии. При этом доступна функция управление направлением полюса анизотропии, с помощью параметра «Local axis» – см. рис. 7.
Рисунок 7
При работе с металлической поверхностью, прежде всего, не стоит забывать о значительных отражающих свойств любого металла.
В следующей части материала будет разобраны шаги по созданию различного металла.
Металлы в Vray
Перед началом работы необходимо запустить приложение 3Ds Max. Затем перейти в «Render Setup», «Common», и активировать VRay – см. рис. 8.
Рисунок 8
Для работы с материалами необходимо перейти в редактор материалов (клавиша «M»). Для создания абсолютно любого материала в визуализаторе VRay следует выбрать свободную позицию (шар), выбрать функцию «Standard» – «VRayMtl» (см. рис. 9).
Рисунок 9
Металл: хром
Для достижения полного реализма необходимо добиться корректных настроек отражений. При работе с хромом необходимо обращать внимание на так называемые «острые» блики, которые создают столь характерную глянцевую поверхность, а также позволяют реалистично отражать световые лучи – см. рис. 10.
Рисунок 10
При работе с материалом необходимо обратить внимание на следующие настройки – см. рис. 11.
Рисунок 11
Металл: стальПроцесс создания стальных моделей идентичен хромированным. Единственная разница в моделировании заключается в том, что стальная поверхность обладает вытянутым обликом, который и именуется анизотропией – см. рис. 12.
Рисунок 12
Устанавливаются следующие настройки в приложении – см. рис. 13 и 14.
Рисунок 13
Рисунок 14
Дополнительно следует учесть, что пункт настроек «Local axis» отвечает за ось, по которой будет тянутся блик. Выбор правильной оси – залог получения лучшего визуального эффекта.
Металл: алюминий
Особенность алюминия – матовая поверхность, а также качественное отражение. Пример – рис. 15.
Рисунок 15
Примененные настройки следующие – см. рис. 16.
Рисунок 16
Металл: золотоМоделирование цветных металлов, в частности золота, требует корректного подбора оттенка, что и указывалось в статье. При работе следует настраивать параметры, учитывать особенности окружения. Реализуемые параметры цвета для пункта «Reflection»: 249, 180, 90 (см. рис. 17).
Рисунок 17
Шлифованный металл: последовательность
В процессе используется следующая поверхность – см. рис. 18.
Рисунок 18
После создания нового материала в VRay необходимо установить следующие настройки – см. рис. 19.
Рисунок 19
Настройка «Diffuse» – требует назначить параметр «VRayDirt», установить контрастные оттенки, радиус, а также заменить текстуру металлической поверхности (см. рис. 20).
Рисунок 20
Выбранный объект обладает чрезмерным перепадом цвета и осветленной шлифовкой. Следует добавить карту «VRayDirt» – см. рис. 21.
Рисунок 21
Улучшение качества производится путем повышения четкости, а также добавления карты «VRayDirt» с черно-белым оттенком – см. рис. 22.
Рисунок 22
Затем необходимо добавить поверхности металлическую текстуру и корректировать с помощью параметра «Color Correction» (см. рис. 23).
Рисунок 23
Следующий шаг – добавление основной текстуры в параметрах «Reflict», а также смесь с потертостями в «RGlossines» – см. рис. 24, 25.
Рисунок 24
Рисунок 25
Для достижения эффекта потертости следует поэкспериментировать с картами поверхностей и контрастностью – см. рис. 26, 27.
Рисунок 26
Рисунок 27
ЗаключениеРабота с металлом – продолжительная и скрупулезная оптимизация цветовых параметров, отражения, бликов и поверхностей.
