Двери в незаметной рамке | Как рассчитать и собрать двери-купе в профиле системы Premial® Elephant

В онлайн-чат на сайте нам часто поступают запросы, как правильно рассчитать двери в узкорамочной системе Elephant.

Во-первых, вы можете воспользоваться калькулятором на сайте.

В Шаге 1 нажмите флажок «Раздвижная система», поскольку Elephant — подсистема обычной нижнеопорной системы купе. А в в Шаге 2, в выпадающем списке выбора вертикального профиля, выбирайте Elephant. Там указан только трапециевидный профиль FISH (13 мм), но поскольку все вертикальные профили в данной узкорамочной системе одинаковы, на расчет это не влияет.

Во-вторых, вы можете самостоятельно рассчитать размеры дверей и горизонтов, воспользовавшись формулами в Техническом каталоге на стр. 48-49. Как это сделать, подробнее рассмотрим в данной статье.

Во всех случаях, высота двери в узкорамочной системе Elephant рассчитывается по формуле «Высота проема минус 40 мм», Вд = Вп — 40 мм.

Эта же величина, Вд, равна длине вертикальных профилей, которых нужно по 2 шт. на одну дверь.

Присадка отверстий в вертикальном профиле для крепления горизонтов показана на схеме сборки в Техническом каталоге на стр. 51: сверху отступаем 10 мм, снизу — делаем два отверстия на высоте 10 мм и 46 мм. Эти размеры обусловлены размерами горизонтальных профилей системы Elephant.

Размеры дверей

Ширина двери зависит от ширины и количества мест перекрытия дверей (перехлестов, где вертикальный профиль-ручка заходит за профиль-ручку в закрытом положении дверей), и конечно, от количества дверей и ширины проема. Ширина двери всегда больше простого деления проема на равные части именно из-за необходимости перекрытия дверей.

Поскольку видимая ширина вертикального профиля Elephant FISH 13 мм, а у профиля CAT есть две размерных модификации с видимой шириной 13 мм и 11 мм, то рассчитать ширину двери можно по двум формулам.

Произведение видимой ширины вертикального профиля (13 мм или 11 мм), т. е. ширины перехлеста и количества перехлестов нужно сложить с общей шириной проема в мм под двери (чистовой размер, без учета ширины боковых стоек шкафа) и разделить на количество дверей.

Шд = ((13 * Кп) + Шп) / Кд
либо Шд = ((11 * Кп) + Шп) / Кд

Длина горизонтальных профилей (верхнего, нижнего и межсекционного) рассчитывается разностью ширины двери (Шд) и монтажным размером вертикального профиля, который равен у FISH и SWAN 25 мм, у профиля CAT 13 мм — также 25 мм, у САТ 11 мм — 21 мм.

Дг = Шд — 25 мм
либо Дг = Шд — 21 мм

Размеры наполнения

Просчет наполнения также зависит от видимой и монтажной ширины профиля.

В случае стеклянных (зеркальных, акриловых) вставок высота стекла Вс рассчитывается разностью высоты двери Вд и суммы толщин профилей и уплотнителей, которая в системе Elephant равна 5 мм.
Вс = Вд — 5 мм
Эта формула не меняется в зависимости от видимой ширины вертикального профиля, поскольку не зависит от нее.

В отличие от высоты, ширина стекла Шс для двери-купе Elephant зависит от видимой ширины вертикального профиля. Ширина стекла равна разности ширины двери Шд и суммы толщин профилей и уплотнителя, в случае с 13-миллиметровым профилем эта сумма равна 5 мм, а в случае с 11-миллиметровым — 6 мм.
Шс = Шд — 5 мм
либо Шс = Шд — 6 мм

Если вставка из ЛДСП/МДФ, то формулы по расчету высоты и ширины плиты наполнения Вп и Шп принимают следующий вид:
Вп = Вд — 3 мм,
Шп = Шд — 3 мм
либо Шп = Шд — 4 мм

Если вы планируете использовать межсекционный профиль Elephant, то при комбинации ЛДСП/ЛДСП нужно дополнительно вычесть из высоты плиты Вп на каждый разделитель по 2 мм, а при комбинации стекло/стекло — вычесть из высоты стекла Вс по 3 мм.

Каждое сочетание стекло/ЛДСП межсекционным профилем требует вычесть из высоты наполнения по 2,5 мм.

Размеры треков и необходимая фурнитура

Поскольку система Elephant интегрируется с верхней и нижней направляющими Premial®, то длина треков рассчитывается по формуле Шт = Шп — 2 мм, где 2 мм — необходимый зазор, чтобы вставить направляющие в корпус шкафа или проема под раздвижные двери, не повредив (не поцарапав) боковые стойки или стены.

Помимо профиля, вам также необходимо приобрести комплект фурнитуры: специальные ролики Elephant (модифицированная конструкция под строение верхнего горизонта) по 1 комплекту на каждую дверь, а также специальный уплотнитель Elephant в межсекционный профиль, строение и размеры которого позволяют ему не отражаться в зеркале наполнения. Не забудьте стопоры нижние стальные для удобного позиционирования дверей, шлегель под цвет профиля и прищепки Invisible.

Итак, мы привели основные формулы расчета дверей в профиле Premial® Elephant. Надеемся, у вас не возникнет сложностей при расчете и сборке. Если вопросы остались или вы нашли ошибку в наших формулах — напишите нам в онлайн-чат на сайте или на e-mail, указанный в контактах.

Поделиться

Делаем двери для шкафа купе самостоятельно

• 05 Октября 2014
• 3019
• Системы раздвижных дверей купе

Двери для шкафа купе своими руками: конструкции алюминиевых профилей и система купе.

Как рассчитать и сделать двери для шкафа купе самостоятельно, фото. Подробная конструкция, комплектующие, пошаговая сборка, установка раздвижных дверей. Количество створок дверей-купе выбирается исходя из оптимальной ширины проема или шкафа купе. Рассчитывайте их ширину так, чтобы они не блокировали доступ к наполнению шкафа. С алюминиевым профилем ограничений по размерам почти нет. Створка двери шкафа-купе состоит из профилей: нижнего, верхнего, поперечин и вертикальных ручек. При сборке в первую очередь собираются все части наполнения каркаса двери.

Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто накладывается на торец стекла или зеркала.



Шкафы-купе реально удобны, так как двери в открытом состоянии не занимают много места. Шкафы изготавливаются отдельно стоящие — корпусные, или можно сделать встроенным без внешнего каркаса — в нише, от стенки до стенки. Все что в этом случае понадобиться — собрать заполнение каркаса шкафа-купе, а потом установить раздвижные двери.

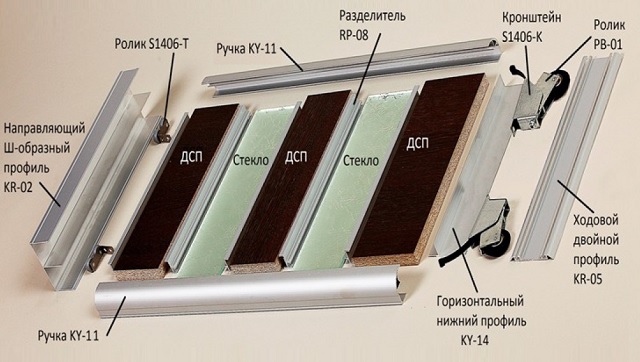

Из каких деталей состоят двери купе из алюминиевого профиля.



1. Нижняя направляющая (рельса)
2. Нижний поперечный соединительный профиль
3. Разделительный поперечный или продольный профиль
4. Верхний соединительный поперечный профиль
5. Верхняя направляющая (рельса)
6. Симметричный и ассиметричный вертикальные профили
7. Верхние ролики
8. Нижние ролики
9. Крепежный элемент
10. Уплотнитель для зеркала, стекла, пластика и других наполнителей дверей купе менее 10 миллиметров

Сборка и изготовление дверей купе 980-36-42 с 11-22 часов

Двери для шкафа купе: рекомендованные размеры



Если говорить о жестких ограничениях по размерам алюминиевых дверей для шкафа-купе, то их нет. Сделать можно любые по длине и ширине. Но есть рекомендуемые параметры, определенные на основе опыта изготовления дверей купе и их эксплуатации:



    Минимальная ширина — 600 мм. Ничто не мешает вам сделать полотно уже, но при движении оно будет скакать как неваляшка и перекашиваться, в результате может просто выскочить из направляющих или заклинить в верхнем профиле.

    Максимальная ширина створки в аналоговом профиле — 1000 мм. При этом приходится прилагать значительные усилия для того, чтобы ее двигать. В оригинальном профиле RaumPlus можно делать двери шириной — до 1500 мм.

    Оптимальная ширина 600-900 мм.

    С немецкого завода профили приходят высотой 5600-5750 мм. Так что есть реальная возможность сделать двери для гардеробной или шкафа купе требуемой высоты. При большой высоте вам только надо будет обратить внимание на жесткость профиля-ручки. То, что продается в магазинах по качеству в разы хуже оригинального профиля, в магазинах вертикальный профиль обычно режут пополам, делают невысокие двери и продают их пачками.

    Количество раздвижных дверей-купе выбирается исходя из оптимальных габаритов проема или ширины шкафа купе. Нужно подбирать размер дверей так, чтобы они не блокировали доступ к наполнению шкафа, например выдвижным ящикам, корзинам, пантографам и прочим механизмам внутреннего наполнения. Для этого под готовую конструкцию делаются двери разных размеров, если двери изготавливаете одновременно с каркасом, нужно рассчитывать так, чтобы стойки наполнения были напротив стыков дверей купе. При нахлестке дверей на секцию, для ящиков и корзин делается фальш панель перекрывающая нахлест двери, чтобы он свободно выдвигались и не упирались в двери.
