Приобретая в магазине корпусную мебель для дома и дачи, многие руководствуются принципом простоты. Выбрал что-то, более-менее подходящее по размерам, оплатил, получил с доставкой на дом. Остается только собрать. Хорошо, что в комплекте всегда присутствует инструкция по сборке. Однако для многих и это становится проблемой. Не имея опыта и соответствующего понимания, простая сборка превращается в пытку.

Чтобы упростить таким мастерам задачу, разберем процесс сборки на примере тумбочки с выдвижными ящиками. Зная, как собрать тумбочку с выдвижными ящиками, вы справитесь и с другими предметами. Ведь вся остальная мебель собирается аналогично.

Инструменты и материалы, необходимые для сборки

Прежде чем приступить к сборке мебели, во избежание сюрпризов, следует проверить комплектацию приобретенных материалов и крепежных элементов, находящихся в коробке. Наименование и количество указано в приложенной инструкции. Как правило, в комплекте находятся следующие детали.

• Плиты из древесной фанеры, раскроенные по требуемым размерам. Стенки, крышка, основание изделия, а также фасадная, боковая и задняя часть выдвижных ящиков. Дно ящиков и задняя стенка тумбочки, часто выполнены из более тонкого материала.
• Ножки или колесики для основания.
• Элементы для крепления деталей между собой: деревянные шпунты, специальные винты для дерева, саморезы и мелкие гвозди.
• Фурнитура (ручки и направляющие рельсы).

Инструмент, который потребуется

Чтобы собрать тумбу, позаботьтесь о таких инструментах.

• Отвертка крестовая для винтов. Если производитель для крепления предложил использовать специальный евровинт, то в комплекте должен находиться шестигранный ключ.
• Молоток.
• Шуруповерт.

Порядок сборки тумбочки

Если все делать аккуратно и по порядку, времени до момента, когда вы увидите результат, пройдет совсем немного. Да и сам процесс достаточно прост.

Собираем основание

Выбираем плиту, помеченную в инструкции как основание. Отличительные черты: она меньше крышки и на нижней плоскости имеются отверстия для крепления ножек.

Затем с помощью отвертки или шуруповерта саморезами закрепляем ножки (колеса) на плоскость основания.

В противоположную плоскость в готовые отверстия вставляем деревянные шпунты и забиваем молотком до упора.

Стенки и крышка

Подготовка стенок перед сборкой корпуса

Прежде чем приступить к окончательной сборке, на стенки тумбочки следует прикрепить направляющие рельсы. Отверткой (шуруповертом) в заранее размеченные производителем отверстия вкручиваем саморезы, закрепляя ими рельсы. На каждой стороне по три штуки.

Основной каркас

Оставшиеся шпунты забиваем в крышку. Берем предназначенные для стенок плиты и аккуратно насаживаем подготовленными отверстиями в нижних торцах на шпунты в основании. Сверху таким же образом крепим крышку.

Важно! Чтобы закрепить и придать жесткость конструкции, фанеру, предназначенную для задней стенки, гвоздиками пробиваем по периметру собранного изделия.

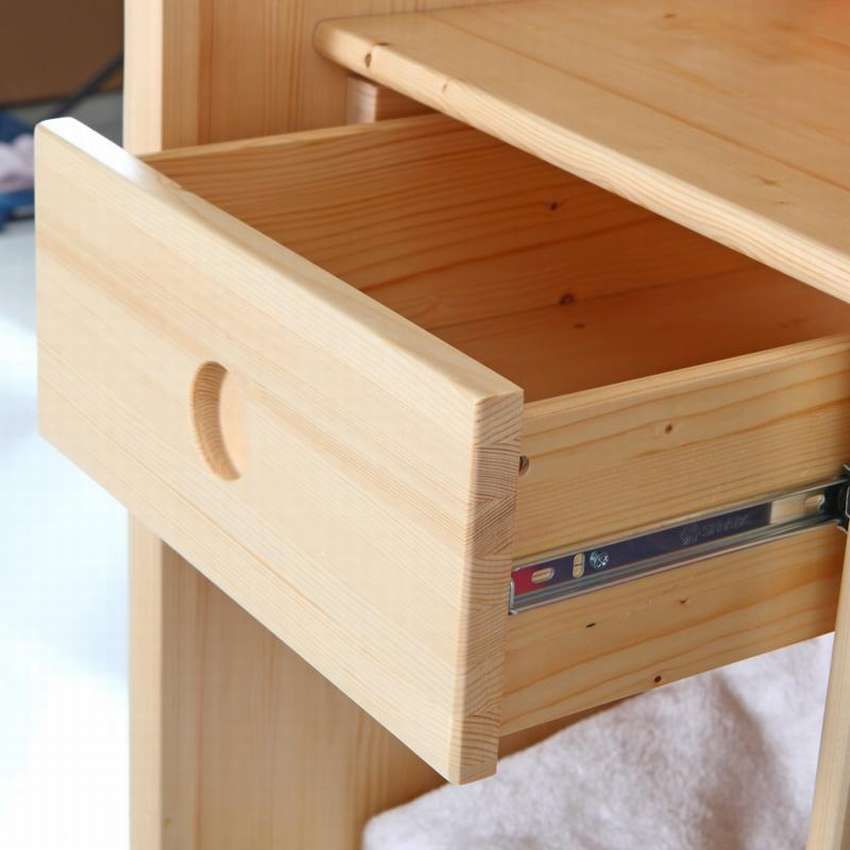

Дополняем тумбу выдвижными ящиками

Порядок сборки выдвижных частей такой же, за исключением дна.

Во всех частях ящика существует прорезь в фанере по всей длине доски глубиной около 5 мм. В нее следует вставить донышко и только после этого приступать к окончательному закреплению каркаса.

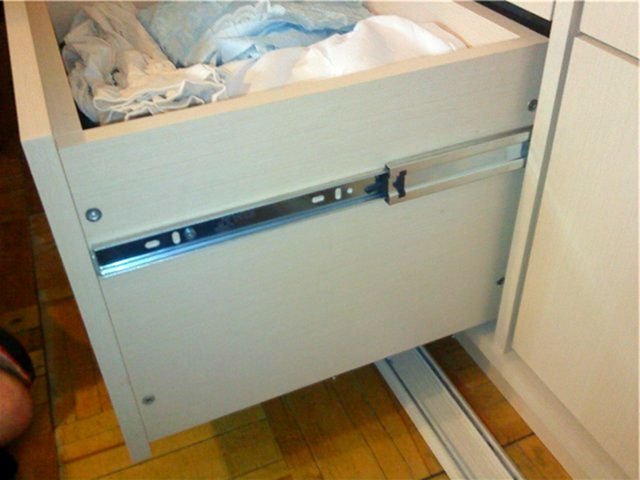

С наружной стороны закрепляем ответную часть направляющего рельса.

Готово! Остается только прикрутить винтами ручки и вставить ящики на принадлежащее им место.

Полезные советы

При работе с бумагами дома, и уж тем более в офисе, часто возникает необходимость в организации хранения для папок, файлов, канцелярских принадлежностей. И нередко бывает так, что места в помещении, кроме как во внутреннем пространстве стола, для этого просто нет. Решить проблему поможет тумба выкатная с ящиками под стол письменный. Можно, конечно, купить готовое изделие, если удастся найти подходящий размер, а можно при желании и наличии нужных инструментов, сделать самостоятельно. Вот в этом мы и постараемся вам помочь.

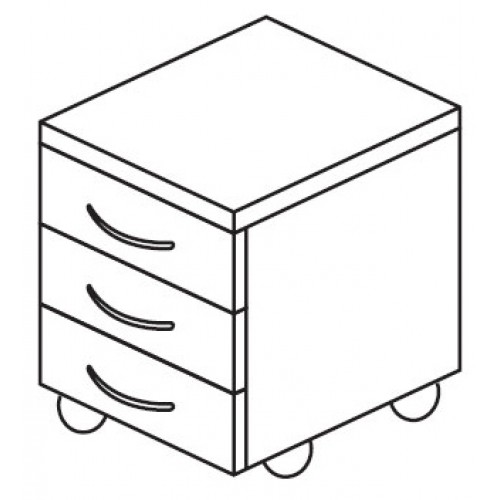

Тумба выкатная с ящиками под стол письменный

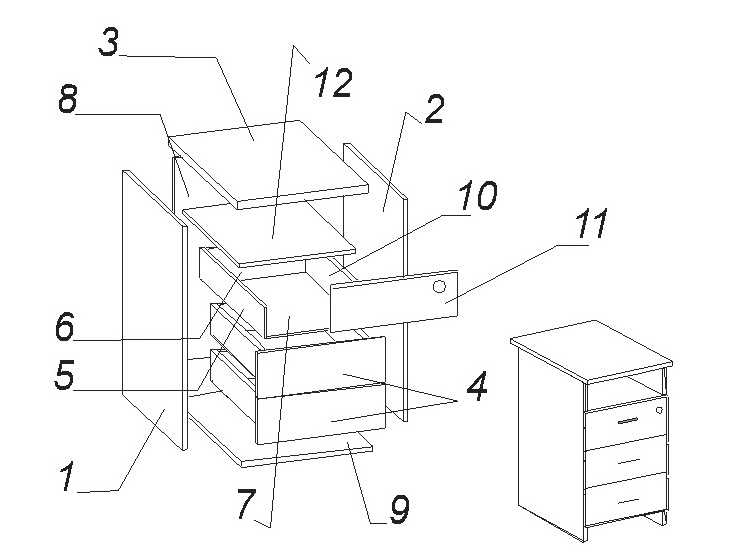

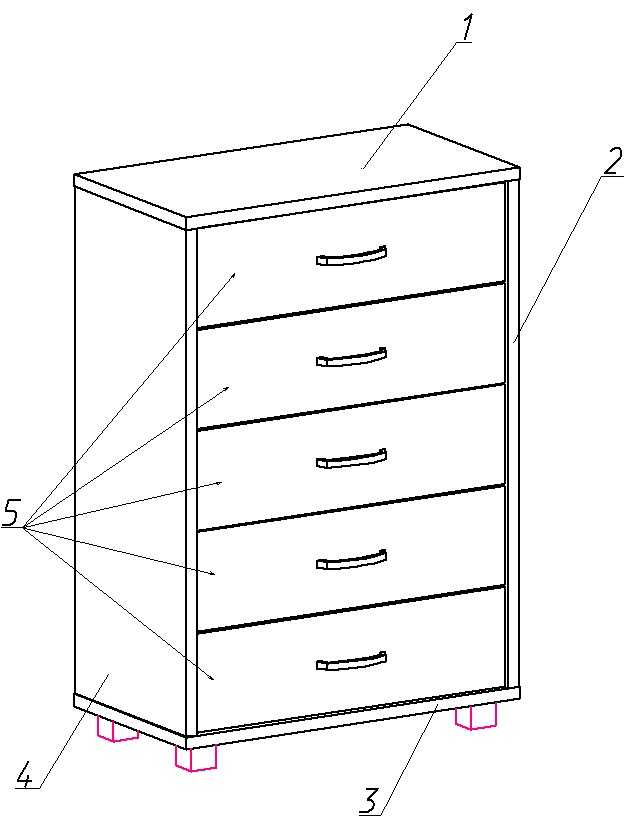

Структура тумбы

Любая тумба относится к категории корпусной мебели, у которой функциональным является внутреннее пространство. В её корпусе может вмещаться несколько выдвижных ящиков. Но, учитывая, что речь о предмете мебели, который не может быть выше стола, таких ящиков, которыми было бы удобно пользоваться, обычно не бывает более трёх. Тумба может быть приставной, но в нашем случае отдано предпочтение более удобному варианту на роликах.

Габариты корпуса тумбы

1. Наиболее оптимальные габариты изделия вы можете видеть на фото сверху. Ну а высоту ящиков следует определить путём деления высоты тумбы на три.
2. Не забываем учесть и необходимые зазоры между ними, которые оптимально составляют 3 мм. То есть, если у вас три ящика, то нужно учесть четыре зазора: по одному сверху и снизу, и два между ящиками.

Эскиз, выполненный от руки

В любом случае, работу нужно начинать с чертежа, на котором будут просчитаны и указаны все размеры. Он поможет не только лучше ориентироваться в работе, но и точно посчитать количество расходного материала и фурнитуры.

Цены на различные варианты тумб под письменный стол

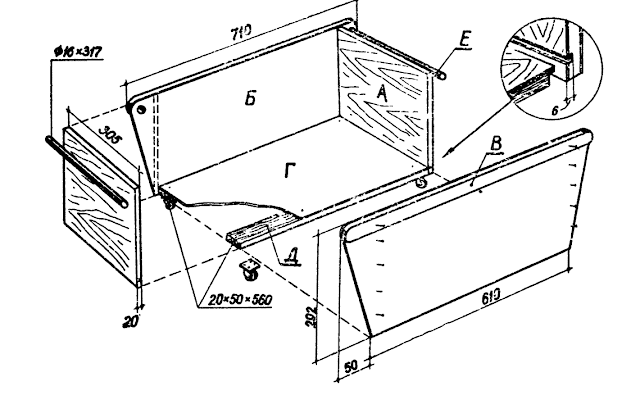

Принцип сборки ящика

Ящик без фасадного элемента, который и собирается первым, представляет собой днище с прикрученными к нему тремя стенками. В заводских тумбах дно делается из оргалита (твёрдого ДВП). Выбирается этот материал не потому, что так лучше, а потому, что в массовом производстве так дешевле.

1. При самостоятельной работе в домашних условиях гораздо удобнее для изготовления днищ применить тот же материал, что и для стенок – ЛДСП толщиной 16 мм. Одного листа, площадь которого составляет порядка 4 м², хватит на всю тумбочку.

Крепление боковых стенок ящика на конфирматы

Крепление фасада на эксцентриковую стяжку

2. Столь толстый листовой материал используется для того, чтобы соединения перпендикулярно расположенных элементов, которые выполняются на конфирматах, были наиболее прочными.

3. Конфирматами именуют, так называемые, еврошурупы с цинковым покрытием, имеющие тупой на конце стержень и потайную головку. Эти метизы очень удобны тем, что не требуют скрупулёзной точности разметки.

Примечание. Хоть конфирматы и уходят в потай, но всё же места их установки остаются видны. Для фасадов это недопустимо, поэтому для их крепления следует использовать эксцентриковые стяжки, под которые нужно очень точно произвести разметку.

Как это делается, смотрите ниже.

Детализация соединений

Для наглядности предлагаем инструкцию в картинках, а про необходимый инструмент будем упоминать по ходу комментариев.

Таблица 1. Сборка ящиков

Шаги, фото

Шаг 1 – Приспособление для разметки под стяжку

Для точности разметки и сверления под эксцентрик необходимо использовать специальный кондуктор.

Шаг 2- Разметка под крепление

Учитывая размер крепежа и место положения отверстия под него, с помощью угольника делается разметка.

Шаг 3 – Принцип работы с кондуктором

Сделав отметку на нужном расстоянии от края заготовки, кладёте на неё кондуктор и совмещаете остриё треугольного указателя с карандашной меткой.

Шаг 4 – Сверление торцевого отверстия через кондуктор

Крепко удерживая кондуктор в заданном положении, производите сверление с торцевой стороны фасадной детали через специально предназначенное для этой цели отверстие.

Шаг 5 – Разметка второго отверстия

Теперь в это отверстие вставьте сверло, чтобы отцентровать. Берёте шило, и через разметочные отверстия в кондукторе намечаете точку под сверление на тыльной плоскости фасада ящика. Таких отверстий на кондукторе несколько, выбор нужного производится в соответствии с длиной ножки эксцентрика.

Шаг 6 – Сверление отверстия под головку эксцентрика

Под головку эксцентрика требуется несквозное отверстие диаметром 15 мм, для сверления которого нужна фреза по дереву (сверло Фостнера).

Шаг 7 – Установка эксцентрика в отверстие

В получившееся широкое отверстие легко вставляется головка эксцентрика, а в боковое отверстие будет вставляться его стержень. Таким образом, подготавливаются детали для всех ящиков, после чего можно приступать к их сборке.

Шаг 8 – Сначала задняя стенка

На стол укладывается днище, и к нему сначала прикручивается задняя стенка…

Шаг 9 – Кондуктор для сверления отверстий под крепёж

…затем боковые. Для разметки мест сверления под крепёж тут нужна другая разновидность кондуктора (её вы видите на фото), но принцип работы с ним всё тот же.

Шаг 10 – Крепление задней стенки на конфирмат

Крепление одной задней и двух боковых стенок осуществляется на еврошурупы.

Шаг 11 – Крепление боковой стенки

Завинчивают конфирматы с помощью шуруповёрта.

Шаг 12 – Так будет выглядеть готовый ящик

После крепления стенок останется только прикрутить фасад. Но это делается уже после того, как все ящики без передних стенок будут установлены в корпус тумбы. А пока только примерка.

Цены на аккумуляторную дрель-шуруповерт

Следующий этап – установка ходовых механизмов.

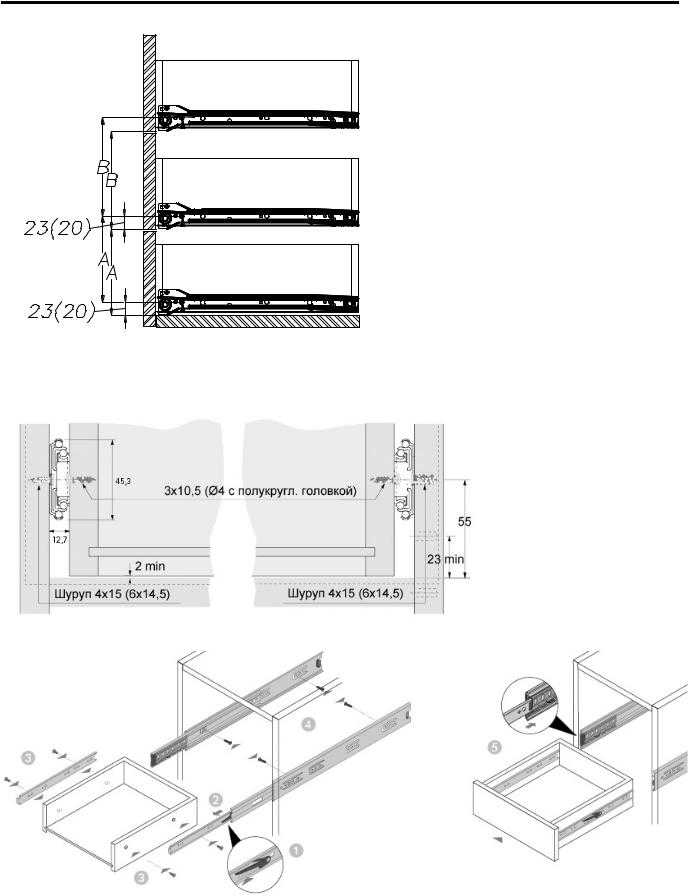

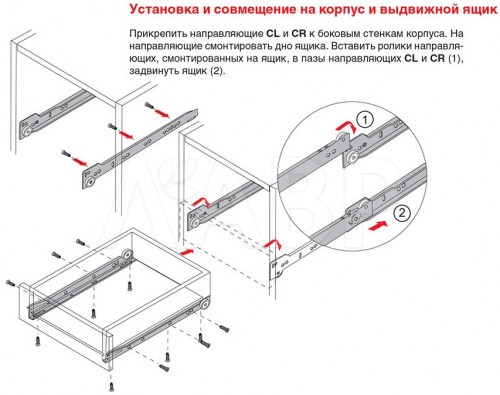

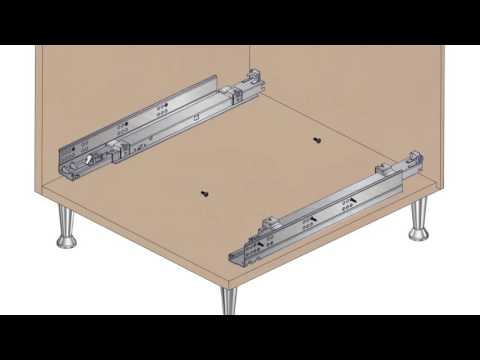

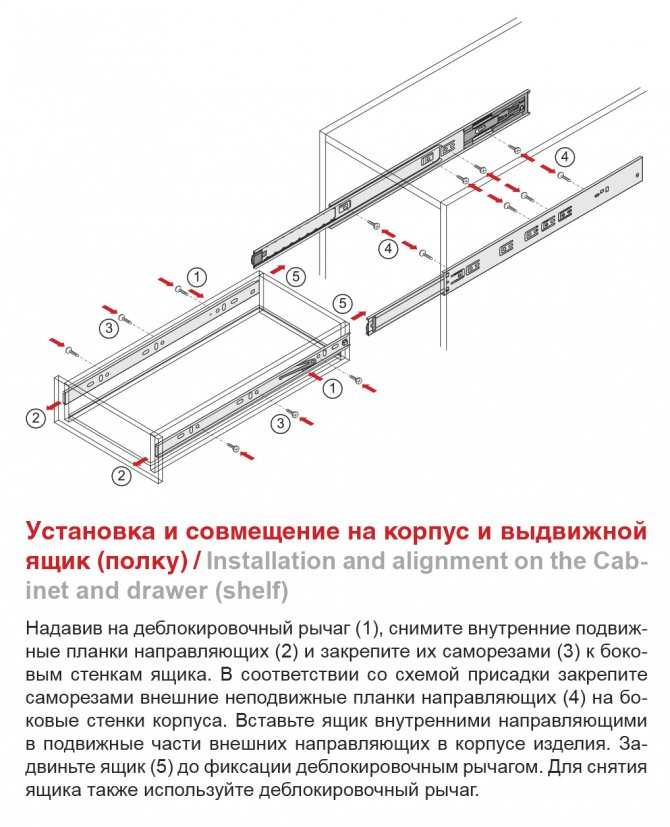

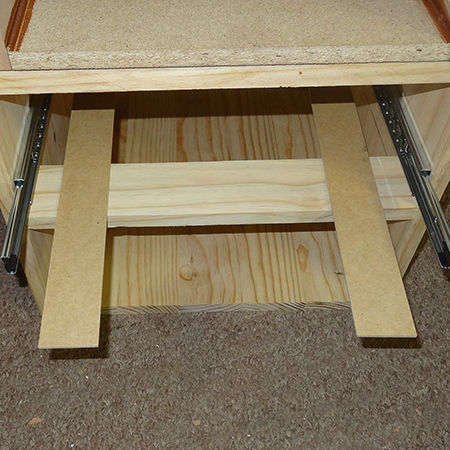

Монтаж направляющих

Собирать корпус тумбы и устанавливать на стойки роликовые механизмы лучше после того, как все ящики будут готовы. У вас ведь не механизированное производство, и вполне могут быть погрешности в размерах. Поэтому, чертёж чертежом, а разметку на стойках под крепление полозьев нужно делать, замеряя высоту фасадных элементов ящиков по факту.

Таблица 2. Монтаж направляющих

Шаги, фото

Шаг 1 – примерка ролика

Определяемся с положением ходовых механизмов, которые могут быть как снизу боковой стенки ящика, так и сверху или по центру.

Шаг 2 – разметка на ящике под направляющую

Делаете разметку на боковине ящика.

Шаг 3 – разметка под ящики на боковине тумбы

Размечаете расстояния между роликами на стойках тумбы.

Шаг 4 – продолжаем разметку

Отчерчиваете линии монтажа ответной части роликового механизма.

Шаг 5 – Разборка направляющей на две составные части

Роликовый механизм состоит из двух частей, которые отсоединяются друг от друга путём нажатия на рычажок. Одна часть крепится на ящик, другая – на стойку тумбы.

Шаг 6 – Намётка точек крепления направляющей

Прикладываете направляющую к месту разметки, и намечаете точку крепления по центру отверстия сначала карандашом, потом шилом.

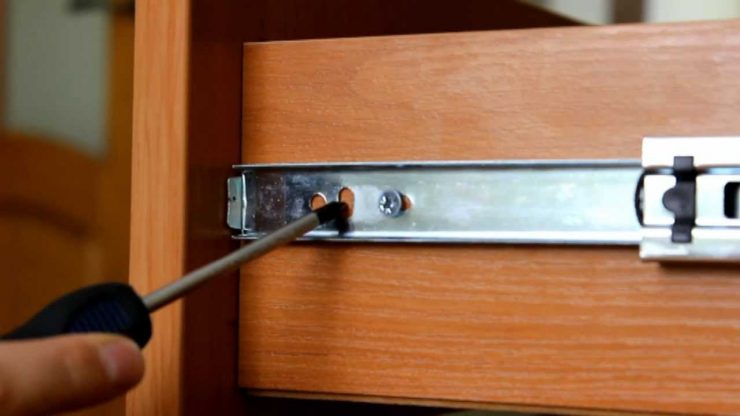

Шаг 7 – Фиксация ходового механизма шурупами

Прикладываете шуруп и закручиваете его. Затем аналогично закрепляете ответные части полозьев к боковинам ящиков.

Обратите внимание. крепятся направляющие через продолговатые вертикальные отверстия.

В какое отверстие крепить

Завершение сборочного этапа

Принцип сборки самой тумбы не особо отличается от изготовления ящика. Точно так же к днищу крепятся боковины и задняя стенка. Фасад будут образовывать передние стенки ящиков — вот их мы сейчас и будем устанавливать. Для этого корпус тумбы нужно собрать без задней стенки, а ящики должны быть посажены на свои места.

Таблица 3. Сборка

Шаги, фото

Шаг 1 – Сборка корпуса

После того, как все направляющие ящиков будут установлены, можно собрать воедино детали короба. Соединение производится на конфирматах.

Шаг 2 – Установка ящиков

Ящики без фасадов ставите на штатные места, проверяете, чтобы они легко выдвигались.

Шаг 3 – Разметка фасада под сверление отверстий для эксцентрика

Теперь можно приступать к навешиванию на ящики фасадных планок. Кладёте заготовку лицевой стороной вниз, и с помощью угольника определяете точки под крепёж.

Шаг 4 – Наметка будущего отверстия шилом

Поверх карандашной отметки делаете кернение отверстия шилом.

Шаг 5 – Сверлятся отверстия

Отверстия сверлятся несквозными, диаметр должен соответствовать диаметру стяжки, а глубина – длине её резьбы.

Шаг 6 – Вкручиваются эксцентрики

Стяжки с двух сторон вкручиваются в отверстия до ограничителя.

Шаг 7 – Установка фасада ящика на место

Ножки эксцентриков совмещаются с отверстиями в торцах боковых стенок ящика, и фасадная планка устанавливается на своё место.

Шаг 8 – установка головки эксцентрика в отверстие

Далее, в боковые широкие отверстия ставятся головки эксцентриков.

Шаг 9 – Затяжка соединения

… после чего их нужно затянуть отвёрткой.

Шаг 10 – Устанавливаете фурнитуру

Устанавливаете аналогично все фасады на ящики, монтируете заднюю стенку – и в принципе ваша тумба готова.

Цены на аккумуляторные отвертки

Внимание. Не забудьте, что перед началом сборки, торцы всех заготовок должны быть оклеены меламиновой кромкой. Она продаётся уже с клеевым слоем, вам останется только приложить её на срез и прогладить горячим утюжком.

В заключение остаётся только прикрутить к тумбочке колёсики — для того чтобы было удобно её перемещать, и установить ручки на ящики. При желании, периметр корпуса изделия можно декорировать деревянным багетом или полиуретановым молдингом.

Малогабаритные квартиры существуют не только в старых хрущевках, совершенно новые проекты жилья, рассчитанные на небогатую категорию наших сограждан, также экономят на площади прохожей. Промышленность учитывает положение на рынке жилья и специально для таких ситуаций выпускает малогабаритную, но очень функциональную мебель. В специальной статье найдете советы по выбору шкафа для маленькой прихожей, а также инструкцию по сборке створчатого шкафа.

Спальни в классическом стиле подразумевают собой набор из нескольких обязательных составляющих:

• Кровать шириной 180 см
• Шкаф
• Комод с зеркалом
• Пуфик
• Тумбочка

Как собрать кровать в классическом стиле используя накладки на изголовье и изножье можно посмотреть .

Сегодня речь пойдет о новинке на рынке мебели комплект для тумбы из ABS пластика. Рассмотрим сначала из чего состоит комплект, а затем подробнее об удобстве его сборки и необходимых для этого комплектующих.

Прикроватная тумба создана в итальянском стиле и имеет плавные изогнутые линии

состоит из четырех частей:

• Боковые стенки – 2 шт
• Передние стенки (фасады ящиков) – 2 штуки
• Передние опоры – 2 шт
• Задние опоры 2 шт

Каждая деталь отлита с уже имеющимися отверстиями и пазами для вкручивания крепежа. Итак, если смотреть на тумбу в разобранном виде выглядит она так:

Рисунок 1. Боковые стенки тумбочки SY22001# (вид снаружи)

Рисунок 2. Боковые стенки тумбочки SY22001# (вид изнутри)

Рисунок 3. Передняя часть тумбочки -верхний ящик

Рисунок 4. Передняя часть тумбочки -нижний ящик

Для того что бы собрать тумбу необходимо подготовить:

• Плита МДФ, ЛДСП толщиной 10 мм (для внутреннего наполнения)
• Плита МДФ толщиной 25мм и более (для изготовления столешницы)
• Саморезы
• Мебельные уголки
• Грунт
• Краски

Шаг 1: Сборка пластиковых элементов тумбы: боковые стенки + опоры.

Сборка тумбы начинается с соединения опор с боковыми стенками, для этого необходимо прикрутить опору и стенку саморезом в заранее предусмотренных отверстиях, т.е. собрать два комплекта состоящих из боковой стенки, передней опоры и задней опоры. Для соединения подойдет саморез 16 мм

Шаг 2. Наполнение боковых стенок.

Наполнение необходимо для крепления направляющих ящиков. Материал можно использовать любой как МДФ так и ЛДСП толщиной 10 мм.

Для вырезания формы стенки можно использовать станок ЧПУ или лобзик при выпиливании вручную. Для станков разработаны специальные программы, ссылка для скачивания https://cloud.mail.ru/public/3MV6/2mxkghw8K.

Шаг 3. Сборка каркаса тумбы.

Для соединения двух боковых стенок потребуется подготовить:

• столешницу
• заднюю стенку
• переднюю планку, которая служит ребром жесткости передней части тумбы.

Края столешницы обрабатываются фигурной фрезой, а для придания более изогнутых форм можно дополнительно воспользоваться молдингом SY-8#. Если нет возможности использовать фрезу можно к ровной поверхности МДФ приклеить молдинг SY-71, тогда можно получить профиль как у фигурной фрезы.

Столешница прикручивается в специально предусмотренные отверстия в пластиковой форме, а задняя стенка крепится к боковым мебельным уголком. Спереди ребром жесткости является планка, ее можно изготовить из МДФ предварительно скрепив бруски нужного размера между собой.

В результате сборки вы получите уже готовый каркас тумбы.

Шаг 4. Подготовка ящиков и передней части тумбы.

Декорированная лицевая сторона тумбочки состоит из двух частей, прежде чем приступать с склеиванию каркасов ящиков, необходимо сделать наполнение пластиковых элементов. Для этого так же используется плита толщиной 10 мм. Обратите внимание: лицевая нижняя часть ящика крепиться под углом, иначе тумбочка не закроется по форме.

После установки ящиков можно приступать к окрашиванию. Подготовьте поверхность, нанесите необходимый грунт и эмали, затем патину и ваша тумбочка готова. Рекомендации по окрашиванию и технологии нанесения патины смотрите

Купить комплект для тумбы со склада в Москве, Екатеринбурге или в вашем городе вы можете прямо сейчас. Цена и подробное описание смотрите в каталоге.

Будем рады сотрудничеству.

Чтобы получить практичную тумбочку с 4-мя выдвижными ящичками, не нужно идти в магазин и тратить деньги. Лучше сделать самому тумбочку и не только сэкономить средства, но и проверить свои силы в столярном деле. В этой статье мы расскажем, как сделать прикроватную тумбочку своими руками и приведем фотографии каждого этапа данного процесса.

Инструменты и материалы

Для изготовления данного предмета интерьера нам понадобятся следующие материалы:

• 4 сосновые панели с ламинированным покрытием 45.5х70 сантиметра, которые будут использованы в качестве боковых, нижней и верхней панелей;
• 8 сосновых досок, из которых будет изготовлен каркас, размеры – 6.9х39.9 сантиметра;
• 4 сосновые панели с ламинированным покрытием для обустройства выдвижных ящичков, размеры – 17х43.5 сантиметра;
• винты 4 и 1.6 сантиметра;
• столярный клей;
• дюбель диаметром в 2 и длиной в 1.8 сантиметра;
• губка;
• акриловый герметик;
• морилка;
• деревянный наполнитель.

Перейдя по ссылке http://vse-postroim-sami.ru/home/mebel-i-elementy-interera/9188_minibar-dlya-doma-svoimi-rukami-poshagovo-s-foto/, вы узнаете, как сделать минибар своими руками. В этой статье содержится инструкция по самостоятельному изготовлению обувницы из МДФ. Отличным решением для дачи станет деревянный стол на металлическом каркасе.

Из инструментов нам понадобятся:

• торцевая пила;
• электродрель;
• рулетка;
• карандаш;
• шлифовальная машинка;
• наждачная бумага.

Шаг 1: собираем остов

Важно знать! Изготовление тумбочки из дерева мы провели с помощью Крэг кондуктора. Данный метод позволяет провести сборку любой единицы мебели без видимых отверстий под крепежные элементы. Вы можете выбрать любой другой подходящий вам способ.

Для начала лучше начертить чертеж проекта, поскольку схема прикроватной тумбочки может пригодиться на каждом этапе изготовления. Итак, первым делом необходимо вооружиться кондуктором и сделать отверстия во всех панелях и опорах рамы.

Сверлим отверстия

После этого требуется скрепить боковую панель и доски посредством винтов в 4 сантиметра. На данном этапе важно проследить, чтобы поддержка была расположена на одной линии кромками изделия.

Крепим доски на боковую панель

Теперь нужно сделать отверстия для каждого выдвижного ящичка. В нашем случае высота одного составила 15 сантиметров. Для того, чтобы отмерить необходимую высоту необходимо воспользоваться рулеткой и карандашом и отметить точку на 15 сантиметров ниже верхней опоры и на 17 сантиметров вверх от нижней панели, учитывая, что тумбочка будет стоять не на полу, а на ножках. Эту же процедуру нужно повторить для каждого ящичка.

Наносим разметку

После этого можно продолжить добавлять все необходимые опоры по нанесенной ранее разметке.

Крепим все доски

Получившуюся конструкцию нужно накрыть второй боковой панелью. На данном этапе необходимо проверить наличие всех опор, после чего прикрутить боковую панель винтами.
Точно таким же образом устанавливаем основу тумбочки.

Устанавливаем вторую боковую панель

Готовый каркас тумбочки

Шаг 2: оформление верхней панели

Перед тем, как окончательно собрать тумбочку с выдвижными ящиками, необходимо закрыть ее сверху деревянной панелью. Здесь можете немного пофантазировать и сделать небольшой навес над выдвижными ящичками или сзади изделия. Крепить верхнюю панель нужно посредством 4-сантиметровых винтов, как вы видите на фото.

Крепим верхнюю панель

Теперь необходимо обрезать 2 дюбеля под углом в 45 градусов. Дюбели, которые мы использовали, были слишком велики в диаметре, поэтому рекомендуем использовать 2-сантиметровые. Первым делом потребуется вырезать заднюю планку, и уже отталкиваясь от нее, регулировать размеры выступов по бокам.

Обрезаем колышки

Обработанные дюбели нужно приклеить на раму с помощью столярного клей и дождитесь его высыхания (время указывается на упаковке).

Используем столярный клей

Для заполнения щелей вокруг дюбелей и в местах их контакта с основой тумбочки мы использовали акриловый герметик. Теперь можно считать сборку каркаса полностью завершенной. На данном этапе можно также заняться окраской получившейся конструкции, но мы решили заняться отделочными работами в самом конце.

Склеенные колышки

Каркас с верхней панелью

Шаг 3: устанавливаем направляющие

Теперь необходимо заняться монтажом направляющих для выдвижных ящичков.

Для этой операции нам потребовались следующие материалы:

• 4 набора направляющих;
• 8 досок для боковых панелей выдвижных ящичков размерами 13.5х45 сантиметров;
• 4 доски для задней панели размерами 13.5х34.3 сантиметра.

Первым делом необходимо сделать разметку. Для этого нужно воспользоваться металлической линейкой и карандашом. На этом этапе нужно нанести разметку на всех секциях и для всех ящичков.

Нанесение разметки

Теперь нужно вооружиться шуруповертом и закрепить направляющие на боковой панели, постоянно сверяясь с разметкой.

Крепим направляющие

Продолжаем установку направляющих

Затем необходимо подложить лист фанеры под боковые панели ящичка, выдвинуть их и установить направляющие.

Выдвигаем ящички на фанере

После того, как вы закрепите направляющие на всех боковых стенках, необходимо сделать еще 2 соединения, предварительно вынув боковые панели. После этого нужно задвинуть боковые стенки назад в остов, тем самым проверив плавность хода и точность установки направляющих.

Ставим направляющие

Результат установки

Тумбочка почти готова

Боковая панель выдвижного ящика

Проверяем правильность установки

Шаг 4: соединяем фрагменты ящичков

На данном этапе боковые панели выдвижных ящичков должны быть полностью готовы, осталось только прикрепить оставшиеся панели. Пока выдвижные ящички еще находятся в остове тумбочки необходимо измерить расстояние между боковушками. В нашем случае размеры тумбочки 34.3 сантиметра при толщине стенок 1.6 сантиметра.

Каркас выдвижного ящика

Мы использовали ДСП для изготовления ящиков, но вы можете взять любой другой материал. Все элементы должны быть отшлифованы. Сначала крупнозернистой наждачкой, а затем более мелкой.

Крепим дно ящика

Если вы решили заняться окраской фрагментов тумбочки, то будьте осторожны, поскольку можно испачкать направляющие.

Тумбочка без передних панелей

Обработанные лицевые панели

Шаг 5: устанавливаем фасадные панели

Для этого нужно перевернуть тумбочку и приподнять ящики, как показано на фото.

Переворачиваем тумбочку

На ящички наносим клеевой состав и устанавливаем панель. Через час после этого необходимо добавить пластиковые компоненты.

Наносим клей

Устанавливаем панели

Закрепляем панели

Закрепленные панели

Шаг 6: готовая тумбочка

После высыхания клея можно перевернуть тумбочку в нормальное положение и установить ручки. Теперь тумбочка с ящиками своими руками готова.

Прикроватная тумбочка своими руками

Готовая тумбочка с выдвижными ящиками

Полезно? Сохраните себе на стену! Спасибо за лайк!

Приобретая в магазине корпусную мебель для дома и дачи, многие руководствуются принципом простоты. Выбрал что-то, более-менее подходящее по размерам, оплатил, получил с доставкой на дом. Остается только собрать. Хорошо, что в комплекте всегда присутствует инструкция по сборке. Однако для многих и это становится проблемой. Не имея опыта и соответствующего понимания, простая сборка превращается в пытку.

Чтобы упростить таким мастерам задачу, разберем процесс сборки на примере тумбочки с выдвижными ящиками. Зная, как собрать тумбочку с выдвижными ящиками, вы справитесь и с другими предметами. Ведь вся остальная мебель собирается аналогично.

Как самостоятельно собрать кухонную мебель

Необходимо так же отметить, что сборка и установка кухни является одной из самых сложных сборок. На сборку кухни уходит в три — четыре раза больше времени и сил, чем, например, для сборки шкафа-купе.

Схема сборки кухнонной мебели

Итак, ниже мы расскажем как собрать три вида пеналов: кухонный пенал, угловая секция под мойку, прямая секция под мойку, верхняя секция.

Сборка кухонного пенала

Распаковывая мебель будьте внимательны, канцелярский нож может поцарапать детали мебели. Упаковку можно постелить на пол, где будет собираться мебель. Сложите фурнитуру в отдельную коробку. Найдите схему сборки. Важно, чтобы сохранялся порядок сборки деталей, так как иногда за невнимательность приходится платить тем, что собранные детали нужно разбирать и заново собирать в другом порядке. На схеме обычно указана маркировка каждой детали и фурнитуры.

Для сборки вам будет необходим шуруповерт или, в крайнем случае, отвертка крест, молоток, рулетка и терпение.

Вся мебель собирается специальной соединительной фурнитурой. Чаще всего используются минификсы (эксцентриковая стяжка) и конфирматы. Подробнее о мебельных соединениях см. «Мебельная соединительная фурнитура»

Минификс	Конфирмат

В сборке данного пенала используются винты, минификсы, шканты, саморезы и гвозди для фиксации задней стенки пенала.

Для начала вкручиваем шток минификса в отверстия и вставляем шкант. Каждой фурнитуре соответствуют отверстия своего размера. Монтаж минифискса (Видео)

Так же вставляем в большие отверстия эксцентрик таким образом, чтобы стрелка на эксцентрике была повернута в сторону, где будет стыковка деталей. Теперь аккуратно соединяем детали как указано на рисунке.

Будьте осторожны, пока все детали корпуса не соединенны воедино очень легко выломать соединения и детали. Детали не должны накреняться.

Теперь, когда основные детали корпуса соединены, конструкция становится более жесткой. Окончательную жесткость корпусу придает задняя стенка. Она крепится гвоздями, саморезами или строительным степлером. Но предварительно нужно проверить диагональ, чтобы шкаф стоял ровно и двери плотно закрывались. Расстояние между противоположными углами должно быть одинаковым.

В данном пенале задняя стенка ДВП не прикручивается, а вставляется в паз. Неохбодимость вымерять диагонали нет. Когда стенка вставлена, необходимо закрепить ее несколькими гвоздями или лучше саморезами 4*16, чтобы она не съезжала.

Прикручиваем опоры пенала саморезами 4:16мм. Отступ от края лицевой части всех пеналов должен быть одинаковый. Рекомендуется отступать 4 см.

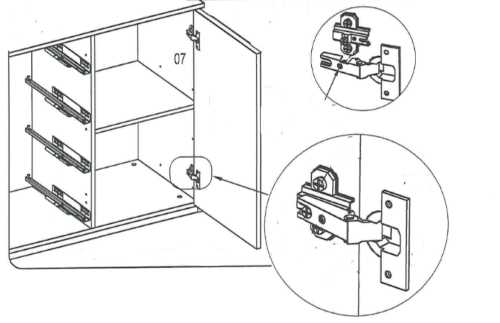

Для крепления мебельных петель прикручиваем монтажные планки (для петель) двумя специальными винтами. Вставляем полкодержатели.

Теперь прикручиваем сами петли. Следите за тем, чтобы в развернутом положении они были перпендикулярны двери.

Вставляем петли в монтажные планки и фиксируем специальным винтом.

После того, как вращением опор мы выставили уровень пенала, можно отрегулировать фасады, чтобы они ровно стояли и плотно закрывались. Окончательную регулировку рекомендуется делать после того как все секции кухни будут скреплены между собой.

Регулировка осуществляется четырьмя винтами.

Внимание, пока пенал пуст и не скреплен с другими секциями он не очень устойчив. Иногда в верху его крепят дюбелем к стене или мебельным уголком.

Сборка нижней секции кухни

Аналогично собираются и другие секции кухни. После того как все секции кухни собраны, их скрепляют между собой стяжными винтами или саморезами длиной 30мм. Выставляется опорами уровень всех секций и после этого крепится кухонная столешница.

Как собрать тумбочку с выдвижными ящиками: порядок выполнения работы

Приобретая в магазине корпусную мебель для дома и дачи, многие руководствуются принципом простоты. Выбрал что-то, более-менее подходящее по размерам, оплатил, получил с доставкой на дом. Остается только собрать. Хорошо, что в комплекте всегда присутствует инструкция по сборке. Однако для многих и это становится проблемой. Не имея опыта и соответствующего понимания, простая сборка превращается в пытку.

Чтобы упростить таким мастерам задачу, разберем процесс сборки на примере тумбочки с выдвижными ящиками. Зная, как собрать тумбочку с выдвижными ящиками, вы справитесь и с другими предметами. Ведь вся остальная мебель собирается аналогично.

Разделы статьи

• 1 Что необходимо для изготовления тумбы
  • 1.1 Инструменты
  • 1.2 Материалы
  • 1.3 Фурнитура
• 2 Этапы изготовления
  • 2.1 Подготовка деталей
  • 2.2 Сборка
  • 2.3 Декорирование
• 3 Из чего делают тумбы?
  • 3.1 Об отделке
• 4 Тумба из ДСП своими руками, нюансы проектирования
• 5 Тумбочка из подручных материалов: ключевые моменты
• 6 Материал для тумбочек: какой лучше?
• 7 Прикроватная тумбочка своими руками: фото и особенности
• 8 варианта, как сделать прикроватную тумбочку своими руками
• 9 Тумбочка под телевизор и технику своими руками
• 10 Вместительная тумбочка с ящиками в прихожую своими руками
• 11 Удобная тумбочка под швейную машинку своими руками
• 12 Инструменты и материалы, необходимые для сборки
  • 12. 1 Инструмент, который потребуется
• 13 Шаг 1: собираем остов
• 14 Шаг 2: оформление верхней панели
• 15 Шаг 3: устанавливаем направляющие
• 16 Шаг 4: соединяем фрагменты ящичков
• 17 Шаг 5: устанавливаем фасадные панели
• 18 Шаг 6: готовая тумбочка
• 19 Не совсем то, что нужно? Спроектируйте как вам удобно!
• 20 Порядок сборки тумбочки
  • 20.1 Собираем основание
  • 20.2 Стенки и крышка
  • 20.3 Дополняем тумбу выдвижными ящиками
• 21 Советы и рекомендации по сборке
• 22 Структура тумбы
  • 22.1 Цены на различные варианты тумб под письменный стол
• 23 Принцип сборки ящика
  • 23.1 Детализация соединений
  • 23.2 Цены на аккумуляторную дрель-шуруповерт
  • 23.3 Монтаж направляющих

Что необходимо для изготовления тумбы

При изготовлении тумбочки первый раз, нужно начинать с простейшего варианта. Это универсальная тумба из дерева, которая подойдет для размещения в спальне, кабинете или гостиной. Другие варианты, например, тумба под телевизионную систему, потребует больше времени и усилий для изготовления.

Прикроватные тумбочки из массива дерева могут иметь разные размеры

Инструменты

Для изготовления тумбочки своими руками понадобятся следующие инструменты:

• электролобзик;
• торцевая пила;
• шлифовальная машинка;
• рулетка;
• наждачная бумага;
• карандаш;
• дрель или шуруповерт;
• набор отверток.

Инструменты

Кроме этого, понадобится фреза под петли с диаметром 35 мм, набор бит с шестигранником под конфирматы, диаметр отверстий под которые должен составлять не менее 8 мм, при расположении в торце – 5 мм. Понадобится утюг для приклеивания кромки на торцевых частях деревянных деталей. Кромку можно купить в любом строительном магазине, подогнав под цвет пиломатериала, из которого изготавливается тумба. Она имеет клеевую сторону, которую прикладывают к торцу, а сверху проглаживают горячим утюгом через сухую тряпку или любую ветошь. Излишки кромки удаляются ножом.

Помимо вышеперечисленных инструментов, понадобится плотницкий «прямой угол» с мерной линейкой. Для соединения полок и боковых стенок можно использовать специальный инструмент для установки соединений на шкантах. Этот инструмент помогает сверлить отверстия в боковых полках дрелью по установленным шкантам. Для этого предварительно сверлят отверстия в торцах и устанавливают шканты. На оборотной стороне полок делается разметка для того, чтобы не перепутать их во время сборки. Затем полки прикладываются к местам крепления, после чего производятся отверстия.

Материалы

Чтобы понять как сделать тумбочки своими руками стандартного размера, нужно знать что понадобится:

• 4 панели ЛДСП или другого материала размером 45х70 см для изготовления верхней, нижней и боковых частей;
• 8 досок для изготовления каркаса размером 7х40 см;
• 4 панели ЛДСП или другого материала для изготовления ящиков размером 17х43,5 см.
• дюбеля 2х1,8 см и винты 4х1,6 см;
• если используются конфирматы размером 5х70 мм, их нужно приобрести в количестве 22 штук;
• клей столярный;
• герметик из акрила;
• морилка для дерева.

Заранее стоит подготовить все элементы

Выбор материала для изготовления тумбы варьируется в зависимости от бюджета. Самым малозатратным материалом считается ДСП.

При выборе ДСП в качестве материала изготовления тумбочки необходимо обратить внимание на степень его влажности, которая может привести к искривлению готового изделия. Тумбу также можно изготовить из натуральной древесины, МДФ, фанеры или ламината. Для изготовления шкантов, черепных брусков, деревянных направляющих, каркасных царгов, столешницы, рекомендуется использовать твердые сорта древесины – дуб, бук или березу. Толщина досок для изготовления каркаса составляет от 12 до 40 мм, в зависимости от функциональности тумбочки, ее нагрузки. Тыльная сторона конструкции обычно изготавливается из ЛДСП толщиной 4-6 мм, если на днище ящиков не предполагается серьезной нагрузки, их также можно изготовить из этого материала. Для отделки материала можно использовать самоклеящуюся пленку под цвет и фактуру, соответствующую остальным предметам мебели в комнате, покрытую акриловым лаком. Для натурального дерева используется морилка или бесцветная пропитка.

Фурнитура

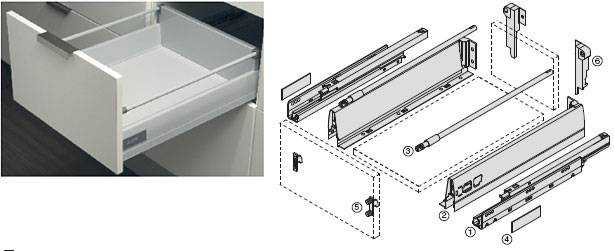

Если тумба своими руками изготавливается с ящиками, для них необходимо приобрести специальную фурнитуру – направляющие механизмы. В качестве альтернативы направляющим, как более доступные по цене, могут служить Г-образные планки из дерева, которые прикрепляются к боковым стенкам тумбочки изнутри в тех местах, где будут ящики.

Если тумба будет оборудована дверцей, необходимо приготовить петли для их крепления. Для обеспечения открывания дверцы нажатием используются лифтовые механизмы. Для того чтобы дверца самопроизвольно не открывалась, можно оснастить тумбочку магнитной защелкой.

В качестве опорной фурнитуры можно использовать стационарные или ножки, регулируемые по высоте, а также колесики. Удобными являются колесики с подшипниковым механизмом, которые могут крутиться в разные стороны. Такая фурнитура полезна для тумбочки в гостиной. Для дверей и ящиков также необходимо приобрести ручки для открывания. Количество ручек, петель, направляющих зависит от количества ящиков и дверей.

Необходимая для изготовления тумбочки своими руками металлофурнитура

Этапы изготовления

Перед тем, как сделать тумбу, необходимо определиться с ее формой и размерами. Это может быть тумба с дверкой, несколькими ящиками, с открытой полкой, или комбинированный тип. Затем нужно составить чертежи, которые помогут сделать точные заготовки.

Подготовка деталей

Когда будут готовы схемы с нанесенными точными размерами, можно приступать к производству заготовок для тумбы. Сначала эскиз заготовок из картона наносится на дерево, затем вырезается контур в точности с нанесенными размерами. Неточность в размерах вырезанных элементов может свести всю работу на «нет». Качественный распил деревянных деталей обеспечит электролобзик. Затем все детали обрабатываются шлифовальной машинкой, чтобы обеспечить гладкость краям. Если конструкцию не планируется декорировать самоклеящейся пленкой, на этом этапе стоит обработать все детали тумбочки морилкой.

После обработки вырезанных деталей можно приступать к сверлению отверстий под крепежи и фурнитуру. Когда делается выборка под петли, нужно учитывать, что расстояние от края фасада до центральной части отверстия должно составлять 22 мм. Для петель с посадочным размером 35 мм разметку делают сверху и снизу двери. Для крепления полки нужно вбить на боковые стороны тумбы 4 шканта (по два на каждой из боковин). Отверстия под шканты производятся на верхней, нижней части стенки и на верхнем торце. Если изготавливается тумба под мойку своими руками, на столешнице, где будет закреплена мойка, вырезается отверстие подходящего диаметра.

В деталях подготавливаются все необходимые отверстия

Нанесение разметки

Сборка

Перед тем, как сделать тумбу своими руками, нужно собрать ее деревянный каркас: рейки шириной 7 см крепятся между собой шурупами или винтами, образуя прямоугольную рамку. Углы каркаса должны быть прямыми, это проверяется с помощью соответствующего измерительного инструмента. Затем к прямоугольной рамке крепится верхняя часть тумбочки — столешница. Для надежности места крепления дополнительно промазываются столярным клеем. После сборки верхней части собираются боковины, в последнюю очередь – задняя и передняя стенка.

На внутренней стороне каркаса крепятся планки для направляющих. Сама сборка ящика осуществляется следующим образом:

• сделанная заготовка для ящика размещается на ровной поверхности, с помощью конфирматного сверла делаются отверстия под конфирматы;
• скручивается корпус из заготовок для ящика. На этом этапе важно проверить угольником правильность углов конструкции;
• дно ящика собирается из ДВП — укладывается на раму из планок, прибивается небольшими гвоздиками 25 мм;
• на нижних угловых соединениях крепятся направляющие.

Окончанием основного процесса, как своими руками сделать тумбочку, является крепление ручек, ножек или колесиков, а также декоративное оформление готового изделия.

На боковую панели крепим планку

На одинаковом расстоянии крепятся все планки

Сверху устанавливается вторая боковая панели

Готовый каркас

Крепление верхней панели

Подготовка колышек

Для монтажа колышек потребуется столярный клей

Монтаж колышек

Каркас с верхней панелью

Разметка под направляющие

Крепление направляющих

Регулировка направляющих

Результат установки

Боковая панель выдвижного ящика

Каркас выдвижного ящика

Крепим дно ящика

Тумбочка без передних панелей

Обработанные лицевые панели

Нанесение клея под лицевые панели

Декорирование

Тумбочка своими руками может стать оригинальным украшением комнаты. Для этого ее можно оформит в различных стилях. Например, создать тумбочку классического стиля можно, если использовать краску пастельных оттенков (жёлтого, песочного, нежно-розового, салатового). При этом торцы тумбы оформляются белым цветом, а цветной отдельные элементы, в том числе верхняя часть и дверца. На двери нужно прикрепить деревянные или пластиковые молдинги, а на столешнице – кусок стекла или прозрачного пластика, вырезанного по ее размерам. Молдинги должны быть окрашены в цвет, отличающийся по тону от цвета фасада.

При декорировании тумбочки необходимо учитывать стиль и отделку всей комнаты, чтобы изделие не выбивалось из общего оформления.

Вместо декорирования готового изделия можно воспользоваться оригинальными идеями изготовления тумбочки из подручных материалов:

• тумбочка из старых чемоданов: для этого понадобится старый чемодан, который крепится к каркасу на ножках. Внешний корпус можно покрасить или декорировать техникой декупаж.
• консоль из старого стола — для этого понадобится старый журнальный столик, от которого отпиливается половина. Вторая половина крепится к стене, окрашиваясь ярким цветом. Кроме этого, можно использовать старый ящик от письменного стола, просто прикрепив его к стене – получится необычная подвесная тумба.
• маленькая деревянная лестница, бочка, стул, стопка книг, перевязанных ремнем, — все это можно использовать в качестве прикроватных тумб.
• из обычного деревянного ящика может получиться тумбочка с открытыми полками. Для этого нужно прикрепить к нему ножки, или зафиксировать на стене.

Кроме этого, существует множество других необычных идей, как сделать тумбочку из подручных материалов, которые можно посмотреть на фото.

Из чего делают тумбы?

Тумбочка из дерева может быть изготовлена из любой подходящей для мебели древесины, напр. такой же, как для табурета или стола, а также из фанеры, ламината, МДФ. Толщина досок – 12-40 мм смотря по конструкции. На шканты, черепные бруски, деревянные направляющие и царги каркаса тумбы-шкафчика лучше все же брать твердое плотное дерево – дуб, бук, березу; в последнем случае также и на столешницу, т.к. на таких тумбочках работают и нагружают их тяжестями.

Тыльную сторону щитовых тумбочек чаще всего обшивают тонкой, 4-6 мм, ЛДСП, пришпилив мебельным степлером. В дешевой мебели из ЛДСП делают и днища ящиков, но для себя так не надо: проседает, выползает из пазов или срывается с «черепков».

Дверцы тумбочек подвешивают чаще всего на скрытых регулируемых мебельных петлях, но под них нужно выбирать фрезой лунки в досках от 20 мм толщиной. Если ставить скрытые петли нет возможности или желания, то дверцы подвешивают на рояльных петлях. Дверцы тумбы на карточных петлях скоро перекашиваются вследствие малого размера петель и малой глубины сверловки под крепеж.

Об отделке

Тумбочка не является значащим предметом интерьера, поэтому тратиться на дорогую отделку смысла нет. Готовую, оструганную и ошкуренную до гладкости, тумбу в жилую комнату лучше всего оклеить самоклейкой под дерево и дважды покрыть акриловым лаком. Тогда ее и опытный краснодеревщик сразу не отличит от «настоящей» с фанеровкой, а пленка под акрилом на прямом свету продержится не менее 10 лет.

Тумба из ДСП своими руками, нюансы проектирования

Разработка конструкции, поиск оптимального варианта начинается с определения габаритов и желаемого внутреннего наполнения. Дизайн имеет не такое уж важное значение. Обычно он подбирается под остальную меблировку комнаты, фактически при выборе материала.

Например, одна и та же конструкция тумбочки, при разном оформлении только фасадов может выглядеть совершенно по-разному в плане стиля и дизайна.

При разработке проекты тумбы своими руками можно воспользоваться готовым решением – взять за основу фото какой-либо модели и адаптировать ее под свои требования.

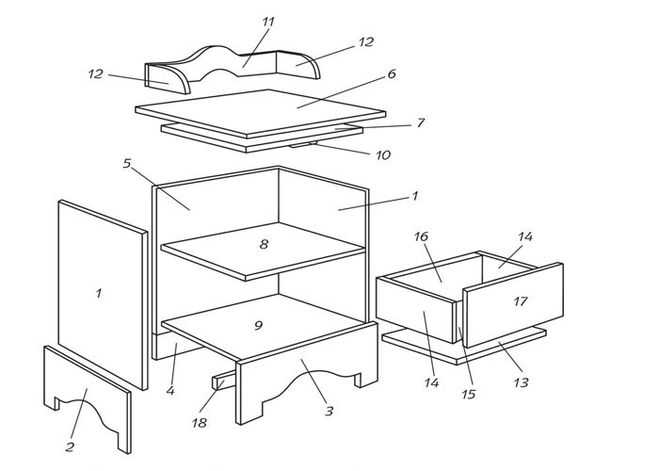

Можно нарисовать эскиз самостоятельно. Советую делать чертеж тумбы своими руками масштабировано. Нередко «глазомер» подводит и в реальности схематичный набросок тумбы не имеет никакой связи с реальностью. По своему опыту, частенько на просчет приходят с эскизом, например, высокой и узкой тумбочки. А начинаешь ее перерисовывать в масштабе, и конструкция перестает выглядеть такой легкой и изящной по заданным габаритам. А напротив, смотрится громоздко и несколько нелепо. Приходится заново обдумывать конструкцию, внутреннее наполнение и искать другое решение.

Если вы разрабатываете дизайн-проект спальни или детской комнаты полностью с нуля, и раздумываете, какую тумбу поставить, помимо остальной мебели, могу посоветовать вам такой вариант на фото.

По габаритам и наполнению такая высокая тумба из ДСП своими руками отлично впишется в интерьер детской комнаты или спальни, в узкий коридор или прихожую. В ней можно хранить игрушки и книги, постельные принадлежности и белье, обувь и личные вещи.

• Над тумбой можно повесить зеркало и она «превратится» в трюмо.
• Тумбочка из ДСП такого плана может служить тумбой ТВ. Размер крышки подходящий для размещения телевизора любой, самой большой диагонали. А высота оптимальна. Если учесть тот нюанс, что столь модные низкие тумбы из ДСП для телевизора своими руками рассчитаны на то, что сам ТВ будет висеть на стене.
• Модель также прекрасно дополнит рабочую зону – на ее крышку можно поставить принтер, лотки под документы в папках, другие органайзеры.
• Если сделать сплошную заднюю стенку из ДСП и крышку заказать из МДФ или постформинга – на нее можно поставить аквариум. Усиление необходимо по понятным причинам, вес аквариума с водой немалый. А МДФ крышка более надежна в плане влагостойкости. Ламинированное ДСП после длительной эксплуатации начинает немного разбухать вдоль кромки, из-за постоянных испарений влаги вблизи.

Дальнейшее описание как сделать тумбу из ДСП своими руками пошагово, с приведением схем и чертежей, будем рассматривать на основе этой модели.

Тумбочка из подручных материалов: ключевые моменты

Перед тем как сделать тумбочку своими руками — продумайте, где именно вы хотите ее разместить, для каких целей тумбочка предназначена. Она выполняет три основные функции: служит в качестве подставки, предоставляет место для хранения различных вещей и предметов и украшает интерьер комнаты.

К сожалению, в магазине не всегда можно найти мебель необходимых размеров. Поэтому сделать тумбочку своими руками — лучшее решение проблемы. Когда станете выбирать масштабы задуманного изделия, позаботьтесь о том, чтобы оно было удобным в эксплуатации, чтобы дверца свободно открывалась и ей не мешали соседние предметы, чтобы все отсеки и отделения всегда находились “под рукой”.

Заранее подготовьте чертежи для тумбочки своими руками или воспользуйтесь готовыми:

Нехорошо, если тумбочка будет очень глубокой — тогда в ней трудно искать вещи. Можно поставить ее на ножки, но гораздо экономичнее и проще в изготовлении обойтись без них. Кстати, очень удобна та, которая на роликах, — ее можно в любой момент передвинуть, чтобы освободить место, провести уборку.

Прежде чем начинать, позаботьтесь о своем рабочем месте. Подумайте обо всем заранее: какой материал возьмете, какие инструменты. Гвозди, шурупы, болты, гайки лучше разложить по отдельным баночкам или по ячейкам в специальном ящике.

Для того чтобы изготовить тумбочку, вам понадобятся ножовка, фуганок (для выравнивания поверхности доски), торцевой рубанок, долото и стамеска. Хорошо, конечно, если есть дрель, но можно обойтись и без нее. Ну и, конечно, молоток, карандаш и рулетка — это самые необходимые инструменты.

Посмотрите, как могут выглядеть сделанные тумбочки своими руками на фото от начинающих мастеров:

Материал для тумбочек: какой лучше?

Хорошо, если тумбочку вы сможешь изготовить из настоящего дерева. Тогда ваше изделие получится не только легким и изящным, но и полезным для здоровья: древесина делает воздух чище и излучает положительную энергетику. Для всех моделей, которые здесь приводятся, вам понадобятся чисто оструганные доски толщиной от 10 до 25 мм. Подойдет древесина клена, березы, бука, дуба, осины, каштана.

При выборе материала для тумбочек нужно учитывать два момента: легкость в обработке и цвет. Изделия из дуба достаточно прочны и в то же время очень красивы. Текстура (рисунок волокон) у дуба ярко выражена, поэтому так высоки его декоративные свойства; его древесина обычно бывает темных тонов. Береза тоже хороша, она лучше поддается обработке, имеет светлую окраску и тонкий нежный рисунок древесных тканей. Для изготовления простой мебели часто применяют осину. Она имеет белый с зеленоватым оттенком цвет, очень мягкая и легкая, а потому обрабатывается достаточно просто. Более прочная и твердая древесина у кизила, груши, ясеня, дуба. Менее прочная — у липы, осины, сосны, березы.

Внимательно проверьте, чтобы на досках, которые вы выберете, не было дефектов. Не придав значения маленькой трещинке, вы рискуете загубить весь ваш труд. Наиболее распространенными недостатками древесины являются сучки, трещины или прогнившие участки. Если вы используете древесину хвойных пород, то сучковатость — это существенный недостаток. При высыхании сучки отпадают.

На древесине лиственных пород они держатся прочно. Иногда это качество, напротив, очень высоко ценится, так как придает дополнительные декоративные качества. Потрескавшиеся доски нельзя использовать при изготовлении мебели, их лучше отложить для других целей. Подгнившие участки нужно удалить, так как они становятся ломкими и непрочными.

Делая тумбочку из подручных материалов — дерево можно комбинировать с древесностружечной плитой (ДСП), древесноволокнистой плитой (ДВП). Необходимый элемент в работе — фанера и шпон (тонкий лист древесины, используется для облицовки мебели) Подойдут также детали от старых вещей: спинки от кроватей, диванов, крышки от столов, дверцы шкафов — все это можно использовать в качестве материала для вашего нового изделия.

Все основные соединения производятся при помощи гвоздей или уголков и шурупов. Если же вы хотите добиться совершенно незаметного крепежа (опытные мастера называют его “соединение впотай”), используйте одну из разновидностей круглых деревянных шипов — шканты. Основное различие между шипом и шкантом: шип формируется на самой строительной детали, он является ее непосредственным продолжением, и поэтому соединение получается наиболее прочным и надежным.

Посмотрите готовые схемы тумбочки своими руками, чтобы при выполнении работы не возникло ошибок:

Шкант — это элемент отдельный, он необходим в тех случаях, когда детали уже пригнаны по длине и вытачивание шипа невозможно. При этом в обеих заготовках нужно просверлить отверстия, соответствующие диаметру шканта. В одну из них вы вставляете его, обильно смазав клеем. Чтобы сцепление было более прочным, поверхность шканта рекомендуется сделать шероховатой при помощи рашпиля. После того как шкант уже закреплен в одном отверстии, нужно отпилить лишние сантиметры в соответствии с глубиной второго и также соединить при помощи клея.

Прикроватная тумбочка своими руками: фото и особенности

В целях экономии места тумбочку можно не ставить рядом с кроватью, а совместить ее со спинкой. Эту оригинальную конструкцию выполнить достаточно легко, тем более что в качестве материалов вполне можно использовать части старой кровати.

Посмотрите, как интересно и оригинально выглядят, сделанные своими руками, прикроватные тумбочки на фото:

Тумбочка в изголовье служит подставкой для настольной лампы и других необходимых бытовых мелочей. Для нее вам понадобятся две доски-боковины шириной 25—30 см и толщиной минимум 1,5 см. Боковины соединяются с несколькими полками (2—3-х будет достаточно) на шкантах или при помощи шурупов и уголков.

Тумбочка состоит из двух частей: закрытой части для хранения постельного белья и одной открытой части. Здесь возможны варианты: разделение по вертикали или по горизонтали. В первом случае одна часть тумбочки представляет собой ящик с откидной крышкой, другая — своеобразный столик с двумя полочками. Во втором варианте предусмотрен выдвижной ящик в нижнем отсеке и открытая полочка — в верхнем.

варианта, как сделать прикроватную тумбочку своими руками

Перед тем, как сделать прикроватную тумбочку своими руками ознакомьтесь с несколькими вариантами кострукций:

Вариант 1. Сооружается рама из реек шириной и толщиной минимум 3 см. Но верхняя рейка — из-за того, что к ней придется крепить откидную крышку, — должна иметь ширину 5 см. Эта рама имеет три вертикальные части, а также две поперечины одну — верхнюю, другую — нижнюю.

Каркас прикроватной тумбочки своими руками соединяется со спинкой изголовья с помощью поперечных реек, шкантов, а в случае необходимости — гвоздями или шурупами. Снизу по всей длине прибивается гвоздями полик толщиной минимум 1 см.

Затем боковая и задняя стенки закрытой тумбочки, а также промежуточная стенка обшиваются ДВП, шпоном или фанерой. В открытой части устанавливается промежуточная полка: для этого необходимо привинтить шурупами дополнительную опорную рейку. Верхняя плита тумбочки делится на две части. Одна сторона остается неподвижной и прочно прибивается или привинчивается шурупами, другая же выполняет функцию крышки бельевого ящика и крепится при помощи рояльной петли.

Вариант 2. За основу берется рама, описанная в предыдущем случае. Однако здесь нагрузка на конструкцию будет больше, поэтому рекомендуется использовать рейки толщиной 2 см и шириной 6—8 см. Верхняя рама может быть более легкой, она состоит из двух длинных и трех коротких частей и после изготовления привинчивается к основной опорной раме.

Соединение осуществляется на деревянных шкантах. В качестве опор для выдвижного ящика, а также для средней полки прибиваются рейки толщиной 1,5—2 см. Сам же ящик изготавливается из досок толщиной приблизительно 2 см. Высота его стенок должна соответствовать проему, куда он задвигается, минус высота роликов, расположенных под ним. Закрывающая его доска, к которой крепится ручка — должна быть больше проема, чтобы задвигаемый ящик упирался в раму. Для этого к размерам проема прибавляют по 1—2 см.

Тумбочка под телевизор и технику своими руками

Здесь также возможны несколько вариантов. Исходите из размеров своей комнаты для отдыха, из габаритов той техники, которую вам нужно разместить на тумбочке.

Чтобы изготовить тумбочку под телевизор своими руками, нужно обладать определенными столярными навыками. Главное — не забывайте о том, что это сооружение должно быть очень прочным и выдерживать большие нагрузки. Ваша фантазия подскажет, где разместить ящичек с кассетами и дисками, где поставить колонки, а где, может быть, оставить место для цветов.

Вариант 1: для изготовления рамы понадобятся рейки толщиной 3 см и шириной 6—7 см. Две боковины соединяются поперечинами так, чтобы передняя часть тумбочки оставалась открытой. Соединение осуществляется при помощи шипов и проушин (отверстий для шипов).

Чтобы сделать тумбочку своими руками из дерева нужно изготовить полки из древесностружечной плиты толщиной 2—2,3 см. Можно использовать и детали от старой мебели, например, полки от шкафов или боковые стенки и дверцы. Поскольку необходимое качество такой тумбочки — прочность и устойчивость, то полки стоит закрепить особо. Для этого в боковинах нужно врезать проушины глубиной приблизительно 1,5 см, а в углах полок сделать вырезы, глубина которых должна равняться толщине боковин. Такое соединение на языке специалистов называется “вполдерева”, то есть на половину толщины реек.

Нижняя часть тумбочки, закрыта со всех сторон, с нее и начинается сборка всего изделия. Нижний ящик состоит из верхней и нижней плит и из двух боковых стенок.

Эта часть тумбочки может закрываться дверцей или двумя передвижными стеклами. Все соединения нижнего ящика осуществляются на шкантах или с помощью гвоздей. Промежуточные стенки делаются из фанеры или ДВП толщиной 3—5 мм, для их закрепления пропиливаются пазы в верхней и нижней плитах.

Такую тумбочку-стойку можно разместить на роликах, чтобы конструкция с легкостью передвигалась в любое удобное место.

Вариант 2, как самому сделать тумбочку: тумбочка с выступающими полками, силуэт такой тумбочки выглядит достаточно оригинально и может разнообразить интерьер вашей комнаты.

Рама изготавливается из реек толщиной 3—6 см. Размеры и разделения полок определяются тем, что предполагается на них устанавливать, а может быть, и имеющимся в наличии подручным материалом. Полки, как и в первом варианте, укрепляются на рейках при помощи проушин и вырезов. Можно использовать длинные доски. В этом случае для дополнительной устойчивости сооружения полки крепятся непосредственно к стене, возле которой устанавливается тумбочка. Естественно, что тогда конструкция получается стационарной. Выступающие концы полок (их длину можно разнообразить) обеспечивают дополнительную площадь для размещения каких-либо мелочей, маленьких пластинок или канапе с цветами.

Как в первом, так и во втором вариантах в боковом проеме можно установить ящички для кассет или дисков. Для изготовления подойдут отходы древесины или фанера толщиной 1—1,5 см. Небольшие дощечки можно сколотить гвоздями или вогнать в заранее прорезанные пазы.

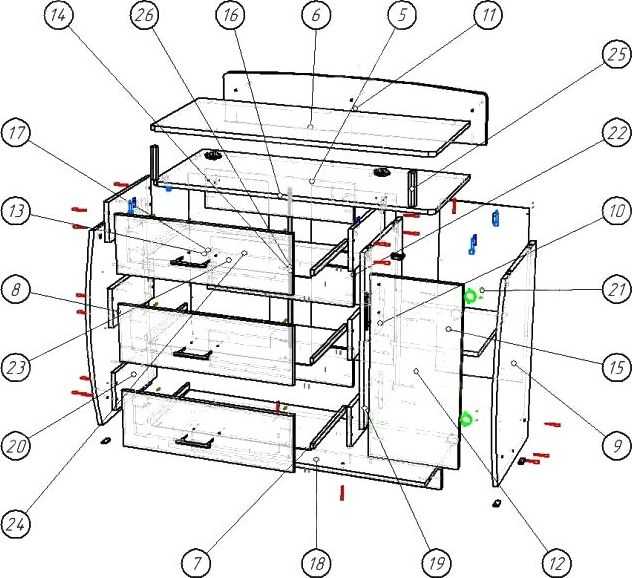

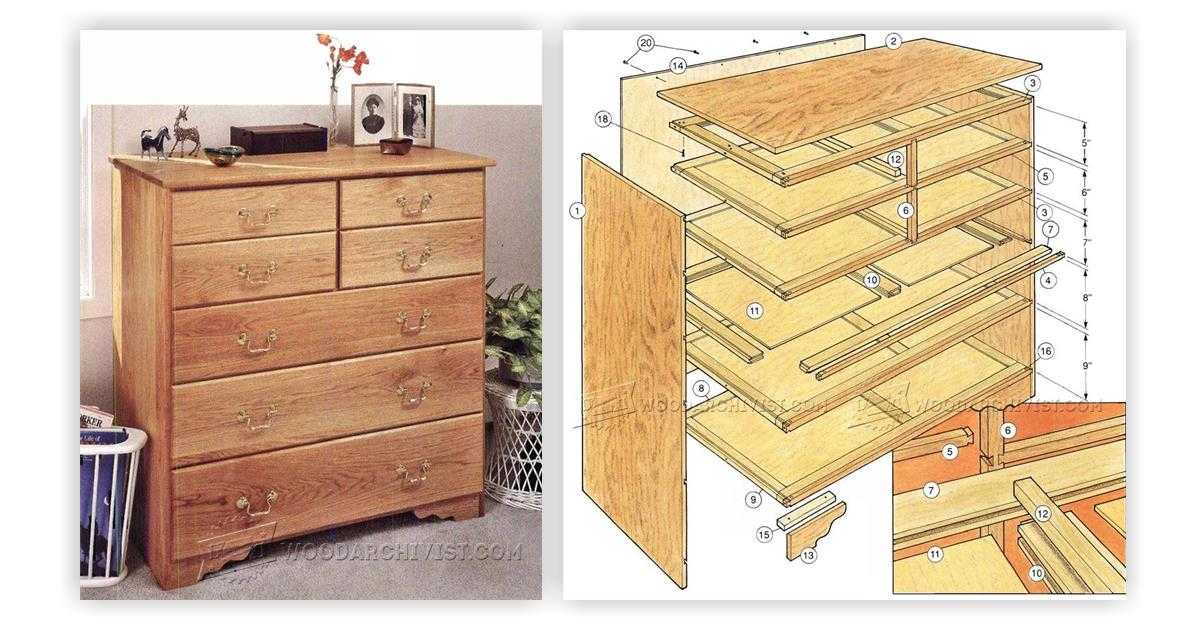

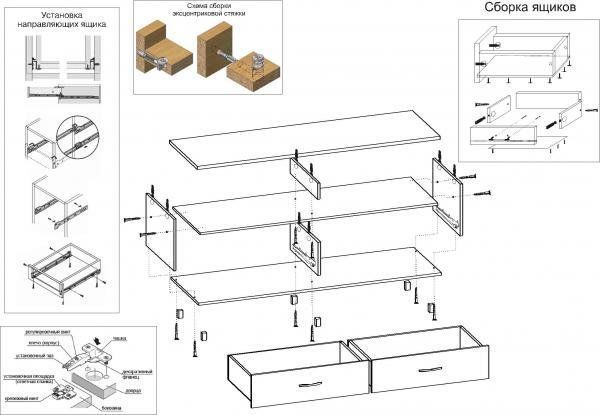

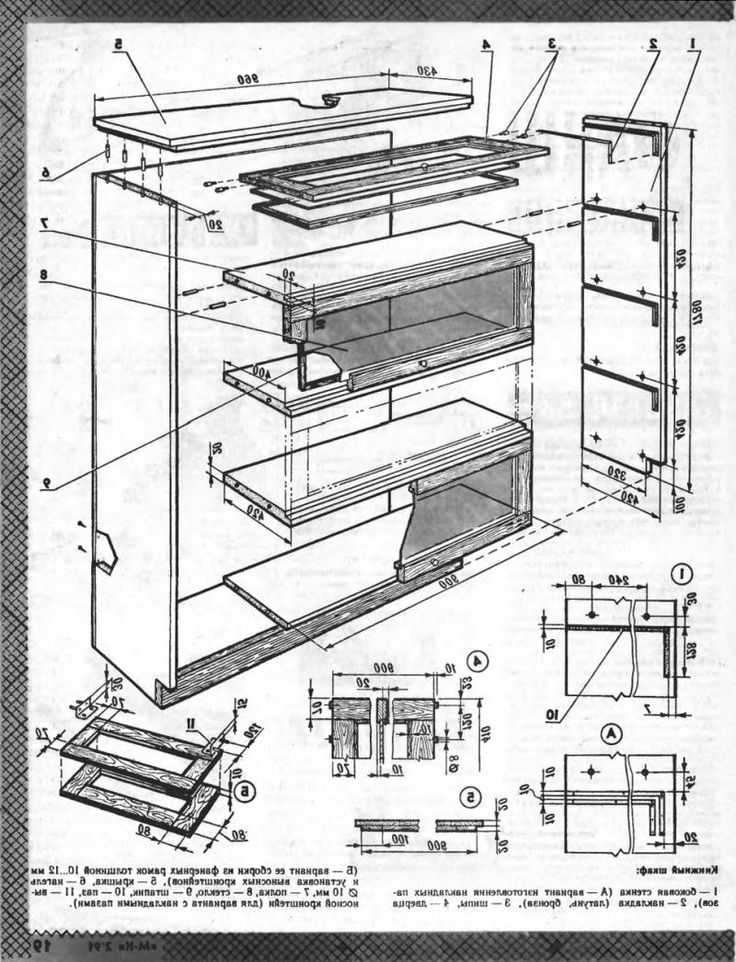

Посмотрите готовые чертежи и схемы для тумбочки своими руками – они помогут выполнить работу легко и правильно:

Вместительная тумбочка с ящиками в прихожую своими руками

Когда в вашей квартире остается незаполненный участок стены, когда нужно рационально использовать минимум пространства, наилучшим образом подойдет вместительная тумбочка со множеством полок или ящичков. Конфигурация и оформление этого предмета мебели дают большой простор для фантазии. Во-первых, можно создать немало вариантов того, как будут расположены отделения тумбочки — вертикально, горизонтально, каково будет их количество и размеры.

Во-вторых, здесь существенную роль играет дизайн изделия, так как тумбочка закрыта со всех сторон, и поверхность ее нуждается в обработке. Кроме того, обилие ручек и замочков (если таковые понадобятся) поможет сделать ее декоративным элементом комнаты.

Поэтому, перед тем как сделать тумбочку своими руками из ДСП продумайте все детали и позаботьтесь о том, чтобы она гармонировала с окружающей мебелью.

Здесь важнее ее вместимость: количество полочек, ящичков, глубина и объем. Она может быть достаточно высокой, особенно если предназначена для хранения постельного белья. В прихожей, скажем, такой предмет совершенно необходим для перчаток, варежек, обуви и разных обувных принадлежностей (щеток, кремов, шнурков).

Для начала следует сделать основной каркас тумбочки, который состоит из двух боковых стенок, задней стенки, крышки, полика и цоколя, подведенного под всю, конструкцию. Высота может варьироваться от 80 до 120 см, ширина произвольная, так как целиком и полностью зависит от конкретных условий твоей квартиры, оптимальная глубина — 40—50 см.

При конструировании тумбочки в прихожую своими руками нужно учитывать несколько особенностей. Полик должен находиться между стенками, а крышка, наоборот, укладывается на боковины. Сопряжения деталей лучше производить при помощи закрытых шиповых соединений. Чтобы заднюю стенку не было видно, ее также соединяют с боковыми панелями, но не с верхней или нижней плитами тумбочки. Задняя стенка выполняется из ДВП или фанеры. Высота цоколя — 8—10 см. Он изготавливается из трех деталей в виде незавершенного прямоугольника, открытой стороной к стенке. Нужно учитывать наличие или отсутствие плинтуса и, в случае необходимости, боковые стенки цоколя сделать немного короче.

Тумбочку своими руками — для начинающих будет легче изготовить с дверцами, чем с выдвижными ящиками. Все зависит от ваших возможностей и потребностей. К примеру, можно установить простые дверцы, а можно откидные. Можно какое-то отделение тумбочки оставить незаполненным и наполовину закрыть его неподвижной панелью. Переднюю делают выдвигающейся или заменяют ее выдвигающимся стеклом. Внутри отделений нужны промежуточные полки или перегородки. Если изготавливать выдвижные ящики, то вместо промежуточных полок достаточно установить раму, прочные длинные доски при этом экономятся.

Изготовленную своими руками тумбочку с ящиками можно покрасить, в этом случае все соединения деталей осуществляются при помощи гвоздей или шурупов. Головки их утапливаются, а возникающие отверстия зашпаклевываются оконной замазкой. Перед окрашиванием поверхность нужно отшлифовать наждачной бумагой и тогда ваша тумбочка будет выглядеть красиво и аккуратно. Другой вариант отделки — оклеивание фанерой, специальной пленкой “под дерево” или шпоном.

Например, две одинаковые тумбочки, расположенные симметрично, будут прекрасно смотреться по бокам трельяжа, дивана или буфета. А две или три, поставленные рядом, образуют оригинальную мини-стенку и украсят уголок спальни, гостиной. Кроме всего прочего, расстановку тумбочек можно менять достаточно часто (особенно если поставить их на ролики вместо цоколя), в зависимости от вашего желания и настроения.

Удобная тумбочка под швейную машинку своими руками

Швейные машинки выпускаются, как правило, в специальных футлярах. Ножные укомплектованы тумбочками, которые в собранном виде используются хозяйками в качестве туалетных или письменных столиков. Однако такая конструкция зачастую получается громоздкой и неудобной и не всегда вписывается в свободный угол вашейквартиры. Бывает и по-другому: обычная машинка в небольшом чемоданчике занимает совсем немного места, но пользоваться ею просто невозможно — то столик слишком низкий, то слишком высокий, то он занят, то маловат.

Можно решить эту проблему, создав для машинки рабочее место в виде небольшой тумбочки. Ее размеры должны соответствовать, во-первых, габаритам швейной машинки и, во-вторых, масштабам той ниши (или угла, свободного промежутка между мебелью в комнате), где вы собираетесь разместить конструкцию.

Один из возможных вариантов — поставить ее в проем между стеной и шкафом, стеной и кроватью. Обычно эти 80 -100 см остаются незаполненными, и их рациональное использование может быть затруднено.

Тумбочка под швейную машинку своими руками — хороший выход из затруднительного положения. Итак, необходимо соорудить каркас тумбочки, состоящий из боковин, полика и крышки. Высота его — примерно 70—80 см (по поводу высоты тумбы посоветуйтесь с женой — здесь все зависит от ее роста, зрения, привычек). Все детали надежно скрепляются при помощи шкантов или шурупов. В этой конструкции предусмотрены выдвижные ящики и (или) полочки с откидными крышками, так как во время работы хозяйке нужно куда-то класть нитки, ножницы и прочие принадлежности.

Если вы решили сделать ящики, можно ограничиться рамками, укрепив их на расстоянии 50—60 см от полика. Для полок потребуется более прочный материал: плита ДВП или фанера толщиной 7—10 мм. Задняя стенка тумбочки может быть достаточно массивной, но для того чтобы облегчить изделие — используют ту же ДВП или фанеру.

Тумбочку желательно поставить на ролики, и тогда ее с легкостью можно перемещать в любую точку квартиры. Кстати, при выборе материалов помните о том, что конструкция должна получиться максимально легкой, оптимальная толщина досок — 1 см. По той же причине лучше отказаться от дверцы и цоколя, прикрывающего ролики.

К крышке тумбочки на шарнирах прикрепляются две откидывающиеся части. Общая их площадь равна площади крышки. Таким образом, изделие превращается в удобный столик, на котором с легкостью поместятся и ткань, и необходимые подручные предметы. Для того чтобы откидывающиеся части держались в горизонтальном положении, они укладываются на подвижные металлические или деревянные опоры.

В завершении, посмотрите, как можно сделать тумбочку своими руками на видео, где опытные мастера делятся полезными советами:

Инструменты и материалы, необходимые для сборки

Прежде чем приступить к сборке мебели, во избежание сюрпризов, следует проверить комплектацию приобретенных материалов и крепежных элементов, находящихся в коробке. Наименование и количество указано в приложенной инструкции. Как правило, в комплекте находятся следующие детали.

• Плиты из древесной фанеры, раскроенные по требуемым размерам. Стенки, крышка, основание изделия, а также фасадная, боковая и задняя часть выдвижных ящиков. Дно ящиков и задняя стенка тумбочки, часто выполнены из более тонкого материала.
• Ножки или колесики для основания.
• Элементы для крепления деталей между собой: деревянные шпунты, специальные винты для дерева, саморезы и мелкие гвозди.
• Фурнитура (ручки и направляющие рельсы).

Инструмент, который потребуется

Чтобы собрать тумбу, позаботьтесь о таких инструментах.

• Отвертка крестовая для винтов. Если производитель для крепления предложил использовать специальный евровинт, то в комплекте должен находиться шестигранный ключ.
• Молоток.
• Шуруповерт.

Шаг 1: собираем остов

Важно знать! Изготовление тумбочки из дерева мы провели с помощью Крэг кондуктора. Данный метод позволяет провести сборку любой единицы мебели без видимых отверстий под крепежные элементы. Вы можете выбрать любой другой подходящий вам способ.

Для начала лучше начертить чертеж проекта, поскольку схема прикроватной тумбочки может пригодиться на каждом этапе изготовления. Итак, первым делом необходимо вооружиться кондуктором и сделать отверстия во всех панелях и опорах рамы.

Сверлим отверстия

После этого требуется скрепить боковую панель и доски посредством винтов в 4 сантиметра. На данном этапе важно проследить, чтобы поддержка была расположена на одной линии кромками изделия.

Крепим доски на боковую панель

Теперь нужно сделать отверстия для каждого выдвижного ящичка. В нашем случае высота одного составила 15 сантиметров. Для того, чтобы отмерить необходимую высоту необходимо воспользоваться рулеткой и карандашом и отметить точку на 15 сантиметров ниже верхней опоры и на 17 сантиметров вверх от нижней панели, учитывая, что тумбочка будет стоять не на полу, а на ножках. Эту же процедуру нужно повторить для каждого ящичка.

Наносим разметку

После этого можно продолжить добавлять все необходимые опоры по нанесенной ранее разметке.

Крепим все доски

Получившуюся конструкцию нужно накрыть второй боковой панелью. На данном этапе необходимо проверить наличие всех опор, после чего прикрутить боковую панель винтами.
Точно таким же образом устанавливаем основу тумбочки.

Устанавливаем вторую боковую панель

Готовый каркас тумбочки

Шаг 2: оформление верхней панели

Перед тем, как окончательно собрать тумбочку с выдвижными ящиками, необходимо закрыть ее сверху деревянной панелью. Здесь можете немного пофантазировать и сделать небольшой навес над выдвижными ящичками или сзади изделия. Крепить верхнюю панель нужно посредством 4-сантиметровых винтов, как вы видите на фото.

Крепим верхнюю панель

Обрезаем колышки

Обработанные дюбели нужно приклеить на раму с помощью столярного клей и дождитесь его высыхания (время указывается на упаковке).

Используем столярный клей

Для заполнения щелей вокруг дюбелей и в местах их контакта с основой тумбочки мы использовали акриловый герметик. Теперь можно считать сборку каркаса полностью завершенной. На данном этапе можно также заняться окраской получившейся конструкции, но мы решили заняться отделочными работами в самом конце.

Склеенные колышки

Каркас с верхней панелью

Шаг 3: устанавливаем направляющие

Теперь необходимо заняться монтажом направляющих для выдвижных ящичков.

Для этой операции нам потребовались следующие материалы:

• 4 набора направляющих;
• 8 досок для боковых панелей выдвижных ящичков размерами 13. 5х45 сантиметров;
• 4 доски для задней панели размерами 13.5х34.3 сантиметра.

Первым делом необходимо сделать разметку. Для этого нужно воспользоваться металлической линейкой и карандашом. На этом этапе нужно нанести разметку на всех секциях и для всех ящичков.

Нанесение разметки

Теперь нужно вооружиться шуруповертом и закрепить направляющие на боковой панели, постоянно сверяясь с разметкой.

Крепим направляющие

Продолжаем установку направляющих

Затем необходимо подложить лист фанеры под боковые панели ящичка, выдвинуть их и установить направляющие.

Выдвигаем ящички на фанере

После того, как вы закрепите направляющие на всех боковых стенках, необходимо сделать еще 2 соединения, предварительно вынув боковые панели. После этого нужно задвинуть боковые стенки назад в остов, тем самым проверив плавность хода и точность установки направляющих.

Ставим направляющие

Результат установки

Тумбочка почти готова

Боковая панель выдвижного ящика

Проверяем правильность установки

Шаг 4: соединяем фрагменты ящичков

На данном этапе боковые панели выдвижных ящичков должны быть полностью готовы, осталось только прикрепить оставшиеся панели. Пока выдвижные ящички еще находятся в остове тумбочки необходимо измерить расстояние между боковушками. В нашем случае размеры тумбочки 34.3 сантиметра при толщине стенок 1.6 сантиметра.

Каркас выдвижного ящика

Мы использовали ДСП для изготовления ящиков, но вы можете взять любой другой материал. Все элементы должны быть отшлифованы. Сначала крупнозернистой наждачкой, а затем более мелкой.

Крепим дно ящика

Если вы решили заняться окраской фрагментов тумбочки, то будьте осторожны, поскольку можно испачкать направляющие.

Тумбочка без передних панелей

Обработанные лицевые панели

Шаг 5: устанавливаем фасадные панели

Для этого нужно перевернуть тумбочку и приподнять ящики, как показано на фото.

Переворачиваем тумбочку

На ящички наносим клеевой состав и устанавливаем панель. Через час после этого необходимо добавить пластиковые компоненты.

Наносим клей

Устанавливаем панели

Закрепляем панели

Закрепленные панели

Шаг 6: готовая тумбочка

После высыхания клея можно перевернуть тумбочку в нормальное положение и установить ручки. Теперь тумбочка с ящиками своими руками готова.

Прикроватная тумбочка своими руками

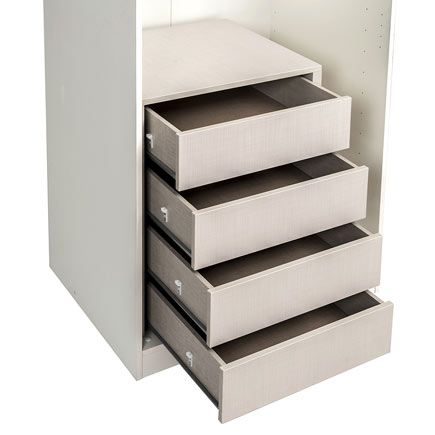

Готовая тумбочка с выдвижными ящиками

Не совсем то, что нужно? Спроектируйте как вам удобно!

Используйте наши программы для проектирования, чтобы создать вашу собственную комбинацию

Благодаря стопорам ящик не выпадает из каркаса.

Благодаря лицевой отделке задней панели модуль можно поставить в центр комнаты.

Пластиковые накладки, предотвращающие скольжение столешницы, прилагаются.

Этот товар протестирован и одобрен для бытового использования.

Дизайнер

Протирать тканью, смоченной мягким моющим средством.

Вытирать чистой сухой тканью.

Материалы

Основные части/ Фронтальная панель:

ДСП, Акриловая краска, Пленка, Пластмасса АБС

Приобретая в магазине корпусную мебель для дома и дачи, многие руководствуются принципом простоты. Выбрал что-то, более-менее подходящее по размерам, оплатил, получил с доставкой на дом. Остается только собрать. Хорошо, что в комплекте всегда присутствует инструкция по сборке. Однако для многих и это становится проблемой. Не имея опыта и соответствующего понимания, простая сборка превращается в пытку.

Чтобы упростить таким мастерам задачу, разберем процесс сборки на примере тумбочки с выдвижными ящиками. Зная, как собрать тумбочку с выдвижными ящиками, вы справитесь и с другими предметами. Ведь вся остальная мебель собирается аналогично.

Порядок сборки тумбочки

Если все делать аккуратно и по порядку, времени до момента, когда вы увидите результат, пройдет совсем немного. Да и сам процесс достаточно прост.

Собираем основание

Выбираем плиту, помеченную в инструкции как основание. Отличительные черты: она меньше крышки и на нижней плоскости имеются отверстия для крепления ножек.

Затем с помощью отвертки или шуруповерта саморезами закрепляем ножки (колеса) на плоскость основания.

В противоположную плоскость в готовые отверстия вставляем деревянные шпунты и забиваем молотком до упора.

Стенки и крышка

Подготовка стенок перед сборкой корпуса

Прежде чем приступить к окончательной сборке, на стенки тумбочки следует прикрепить направляющие рельсы. Отверткой (шуруповертом) в заранее размеченные производителем отверстия вкручиваем саморезы, закрепляя ими рельсы. На каждой стороне по три штуки.

Основной каркас

Оставшиеся шпунты забиваем в крышку. Берем предназначенные для стенок плиты и аккуратно насаживаем подготовленными отверстиями в нижних торцах на шпунты в основании. Сверху таким же образом крепим крышку.

Важно! Чтобы закрепить и придать жесткость конструкции, фанеру, предназначенную для задней стенки, гвоздиками пробиваем по периметру собранного изделия.

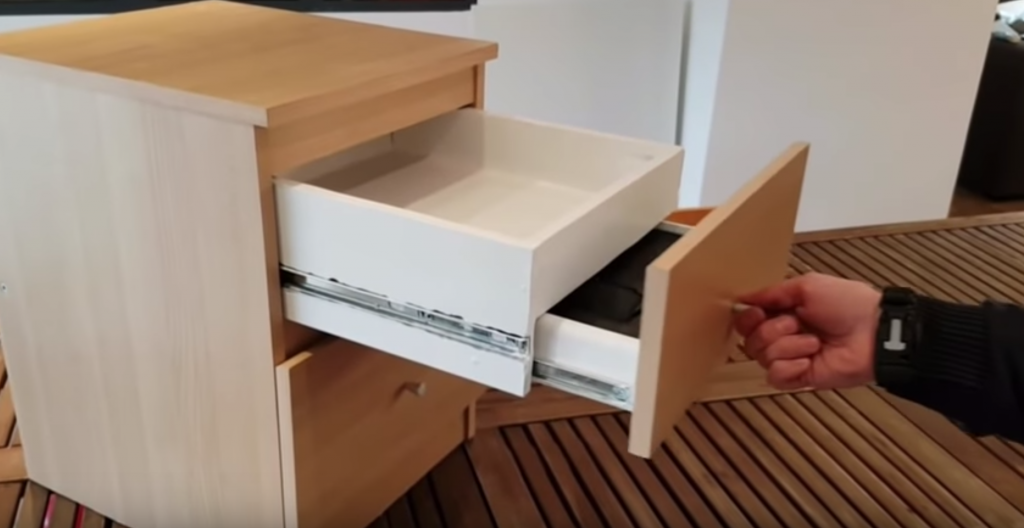

Дополняем тумбу выдвижными ящиками

Порядок сборки выдвижных частей такой же, за исключением дна.

Во всех частях ящика существует прорезь в фанере по всей длине доски глубиной около 5 мм. В нее следует вставить донышко и только после этого приступать к окончательному закреплению каркаса.
С наружной стороны закрепляем ответную часть направляющего рельса.

Готово! Остается только прикрутить винтами ручки и вставить ящики на принадлежащее им место.

Полезные советы

При работе с бумагами дома, и уж тем более в офисе, часто возникает необходимость в организации хранения для папок, файлов, канцелярских принадлежностей. И нередко бывает так, что места в помещении, кроме как во внутреннем пространстве стола, для этого просто нет. Решить проблему поможет тумба выкатная с ящиками под стол письменный. Можно, конечно, купить готовое изделие, если удастся найти подходящий размер, а можно при желании и наличии нужных инструментов, сделать самостоятельно. Вот в этом мы и постараемся вам помочь.

Тумба выкатная с ящиками под стол письменный

Советы и рекомендации по сборке

Тумбу рекомендуется собирать на ровной твердой поверхности. После соединения любых 4-х деталей в цельную конструкцию, рекомендуется проверить ее угольность. К креплению фурнитуры и декоративной отделке приступают после исключения и устранения ошибок. Во время изготовления нужно быть очень внимательным.

Иногда помимо стандартных деталей, комоды имеют и дополнительные детали.

Необходимо сразу удалять потеки клея, если такие образовались. Во время шлифования кромок не допускать царапин ламинированного покрытия, т.к. заделать их потом невозможно даже повторным покрытием лака. Во время установки ящиков на место проверяйте плавность хода. Если что-то мешает – не прилагать силу, первоначально выяснить причину заедания и устранить ее.

Имея под рукой необходимые материалы, инструменты, а самое главное желание, сделать тумбочка своими руками сможет даже неопытный человек. Такой вариант сборки мебели в дом поможет не только сэкономить средства, но и получить неповторимый предмет интерьера.

Структура тумбы

Любая тумба относится к категории корпусной мебели, у которой функциональным является внутреннее пространство. В её корпусе может вмещаться несколько выдвижных ящиков. Но, учитывая, что речь о предмете мебели, который не может быть выше стола, таких ящиков, которыми было бы удобно пользоваться, обычно не бывает более трёх. Тумба может быть приставной, но в нашем случае отдано предпочтение более удобному варианту на роликах.

Габариты корпуса тумбы

• Наиболее оптимальные габариты изделия вы можете видеть на фото сверху. Ну а высоту ящиков следует определить путём деления высоты тумбы на три.
• Не забываем учесть и необходимые зазоры между ними, которые оптимально составляют 3 мм. То есть, если у вас три ящика, то нужно учесть четыре зазора: по одному сверху и снизу, и два между ящиками.

Эскиз, выполненный от руки

В любом случае, работу нужно начинать с чертежа, на котором будут просчитаны и указаны все размеры. Он поможет не только лучше ориентироваться в работе, но и точно посчитать количество расходного материала и фурнитуры.

Цены на различные варианты тумб под письменный стол

Принцип сборки ящика

Ящик без фасадного элемента, который и собирается первым, представляет собой днище с прикрученными к нему тремя стенками. В заводских тумбах дно делается из оргалита (твёрдого ДВП). Выбирается этот материал не потому, что так лучше, а потому, что в массовом производстве так дешевле.

1. При самостоятельной работе в домашних условиях гораздо удобнее для изготовления днищ применить тот же материал, что и для стенок – ЛДСП толщиной 16 мм. Одного листа, площадь которого составляет порядка 4 м², хватит на всю тумбочку.

Крепление боковых стенок ящика на конфирматы

Крепление фасада на эксцентриковую стяжку

2. Столь толстый листовой материал используется для того, чтобы соединения перпендикулярно расположенных элементов, которые выполняются на конфирматах, были наиболее прочными.

3. Конфирматами именуют, так называемые, еврошурупы с цинковым покрытием, имеющие тупой на конце стержень и потайную головку. Эти метизы очень удобны тем, что не требуют скрупулёзной точности разметки.

Примечание. Хоть конфирматы и уходят в потай, но всё же места их установки остаются видны. Для фасадов это недопустимо, поэтому для их крепления следует использовать эксцентриковые стяжки, под которые нужно очень точно произвести разметку.

Как это делается, смотрите ниже.

Детализация соединений

Таблица 1. Сборка ящиков

Шаги, фото	Комментарий

Шаг 1 – Приспособление для разметки под стяжку

Для точности разметки и сверления под эксцентрик необходимо использовать специальный кондуктор.

Шаг 2- Разметка под крепление

Учитывая размер крепежа и место положения отверстия под него, с помощью угольника делается разметка.

Шаг 3 – Принцип работы с кондуктором

Сделав отметку на нужном расстоянии от края заготовки, кладёте на неё кондуктор и совмещаете остриё треугольного указателя с карандашной меткой.

Шаг 4 – Сверление торцевого отверстия через кондуктор

Крепко удерживая кондуктор в заданном положении, производите сверление с торцевой стороны фасадной детали через специально предназначенное для этой цели отверстие.

Шаг 5 – Разметка второго отверстия

Теперь в это отверстие вставьте сверло, чтобы отцентровать. Берёте шило, и через разметочные отверстия в кондукторе намечаете точку под сверление на тыльной плоскости фасада ящика. Таких отверстий на кондукторе несколько, выбор нужного производится в соответствии с длиной ножки эксцентрика.

Шаг 6 – Сверление отверстия под головку эксцентрика

Под головку эксцентрика требуется несквозное отверстие диаметром 15 мм, для сверления которого нужна фреза по дереву (сверло Фостнера).

Шаг 7 – Установка эксцентрика в отверстие

В получившееся широкое отверстие легко вставляется головка эксцентрика, а в боковое отверстие будет вставляться его стержень. Таким образом, подготавливаются детали для всех ящиков, после чего можно приступать к их сборке.

Шаг 8 – Сначала задняя стенка

На стол укладывается днище, и к нему сначала прикручивается задняя стенка…

Шаг 9 – Кондуктор для сверления отверстий под крепёж

…затем боковые. Для разметки мест сверления под крепёж тут нужна другая разновидность кондуктора (её вы видите на фото), но принцип работы с ним всё тот же.

Шаг 10 – Крепление задней стенки на конфирмат

Крепление одной задней и двух боковых стенок осуществляется на еврошурупы.

Шаг 11 – Крепление боковой стенки

Завинчивают конфирматы с помощью шуруповёрта.

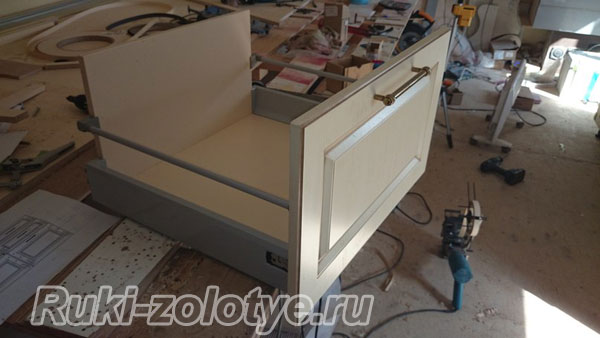

Шаг 12 – Так будет выглядеть готовый ящик

После крепления стенок останется только прикрутить фасад. Но это делается уже после того, как все ящики без передних стенок будут установлены в корпус тумбы. А пока только примерка.

Цены на аккумуляторную дрель-шуруповерт

Следующий этап – установка ходовых механизмов.

Монтаж направляющих

Собирать корпус тумбы и устанавливать на стойки роликовые механизмы лучше после того, как все ящики будут готовы. У вас ведь не механизированное производство, и вполне могут быть погрешности в размерах. Поэтому, чертёж чертежом, а разметку на стойках под крепление полозьев нужно делать, замеряя высоту фасадных элементов ящиков по факту.

Таблица 2. Монтаж направляющих

Шаги, фото	Комментарий

Шаг 1 – примерка ролика

Определяемся с положением ходовых механизмов, которые могут быть как снизу боковой стенки ящика, так и сверху или по центру.

Шаг 2 – разметка на ящике под направляющую

Делаете разметку на боковине ящика.

Шаг 3 – разметка под ящики на боковине тумбы

Размечаете расстояния между роликами на стойках тумбы.

Шаг 4 – продолжаем разметку

Отчерчиваете линии монтажа ответной части роликового механизма.

Шаг 5 – Разборка направляющей на две составные части

Роликовый механизм состоит из двух частей, которые отсоединяются друг от друга путём нажатия на рычажок. Одна часть крепится на ящик, другая – на стойку тумбы.

Шаг 6 – Намётка точек крепления направляющей

Прикладываете направляющую к месту разметки, и намечаете точку крепления по центру отверстия сначала карандашом, потом шилом.

Шаг 7 – Фиксация ходового механизма шурупами

Прикладываете шуруп и закручиваете его. Затем аналогично закрепляете ответные части полозьев к боковинам ящиков.

Обратите внимание. крепятся направляющие через продолговатые вертикальные отверстия.

В какое отверстие крепить

Сборка комода с выдвижными ящиками: подробная инструкция с фото

Содержание

• Как собрать комод
• Пошаговая инструкция установки выдвижного ящика
• Виды комодов
• Необходимые инструменты
• Что нужно знать, прежде чем начать устанавливать выдвижные ящики
• Особенности
• Монтаж шариковых телескопических направляющих
• Как собрать комод самостоятельно
• Инструменты и материалы, необходимые для сборки
• Изготовление комода
• Материалы
• Финишная обработка деревянной мебели

Как собрать комод

Прежде, чем переходить к точной схеме с последовательной инструкцией, необходимо учесть общие принципы.

Сначала соберите базовый корпус предмета, а потом – остальные детали.

Любую мебель, особенно крупногабаритную лучше начинать собирать с самых больших деталей, продолжая по уменьшению

В нашем случае — сперва основной корпус, затем — крепление выдвижных ящиков и другие мелкие аспекты.
Работайте исключительно на ровной поверхности во избежание проблем соотношения частей корпуса между собой.
Застелите пол защитным материалом, чтобы уберечь от царапин как мебель, так и саму рабочую поверхность.
Некоторые материалы могут оказаться хрупкими, именно потому нужно выполнять все действия осторожно — неспешно затягивать болты, не ронять комплектующие и т.д.. Затягивать болты нужно плотно, но не сильно

Затягивать болты нужно плотно, но не сильно.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах

Далее фиксируют их на двухсторонний скотч.

Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Шаг 6 — крепеж фасада выдвижного ящика на саморезы

Теперь можно переходить к финишу — установке ручек. Вот и все, что нужно знать о том, как установить направляющие выдвижного ящика своими руками. Рекомендую ознакомиться и с тем, как рассчитать размеры выдвижного ящика для самостоятельного изготовления.

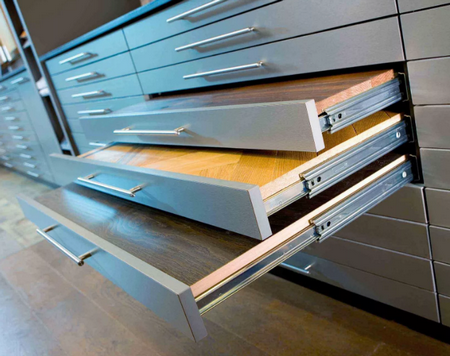

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

• Сравнительно не дорогая цена
• Плавный и тихий ход на протяжении всего срока службы
• Способны выдержать определенные нагрузки
• Износостойкость и прочность
• Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Виды комодов

После выбора материала для работы необходимо также определиться с видом комода, ведь существует много различных моделей, и все они отличаются друг от друга по конструкционным особенностям, функциональному предназначению и внешнему виду. Ниже приведены основные модели комодов, которые можно изготовить самостоятельно.

Таблица. Популярные модели комодов.

Название модели, фото	Описание
Пеленальный комод	Уникальное изделие, сочетающее функции комода и стола для пеленания младенцев. Для удобства такие конструкции оснащаются маленькими колесиками, чтобы их было легче перемещать по дому.
Детский комод	Такие комоды предназначены для эксплуатации в детской комнате. Верхняя часть конструкции представляет собой выдвижную полку, на которой можно хранить предметы или выполнять различные мероприятия.
Комод-пенал	Еще одна разновидность комода, которая больше напоминает шкаф. Подобные модели высокие и имеют много ящиков для хранения. Как правило, комод-пенал изготавливают для прихожей, где полезная площадь ограничена.
Стол-комод	Конструкция состоит из фурнитуры, ножек или колесиков, ящиков и небольшой столешницы. Такое изделие одновременно служит столом и выполняет функции маленького шкафа, в котором можно хранить свои вещи.
Классический вариант	Популярная разновидность комода, внешне напоминает небольшой шкаф с ящиками, которые выдвигаются. В классическом комоде можно хранить постельное белье, предметы одежды или небольшие предметы.

Независимо от выбранной модели технология изготовления изделия практически ничем не отличается. Поэтому если с выбором материала и типа изделия покончено, осталось лишь выбрать метод крепления деревянных элементов. Только после этого можно приступать к работе.

Необходимые инструменты

Некоторые модели предполагают “бесшовную” установку всех элементов, что значительно упрощает работу. Однако, для надежности стоит использовать такие крепления, как гвозди и саморезы.

Используйте профессиональные инструменты для сборки мебели.

Для качественного выполнения работы нам потребуется следующий набор инструментов:

1. Рулетка является обязательным атрибутом, она необходима для корректной сборки и проведения точных замеров.
2. Также нам понадобится крестообразная отвертка, подходящая под размер саморезов.
3. Собирать всю конструкцию удобнее всего при помощи шуруповерта. Поскольку саморезы в комплекте средней величины, то и патрон дрели не должен быть меньше 10 мм.
4. Молоток также пригодится в работе.

Аккуратно пользуйтесь профессиональными инструментами.

По возможности также используйте уровень, чтобы собрать конструкцию идеально точно.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

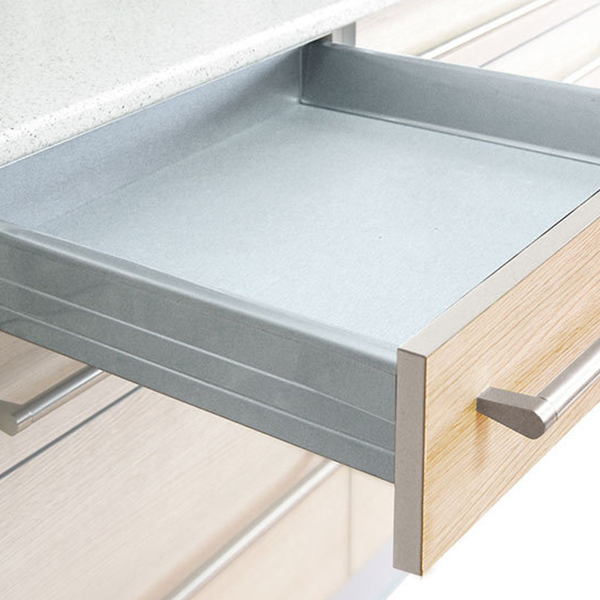

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Особенности

К особенностям данного мебельного предмета стоит отнести:

• Надежность. Изделия из натурального массива служат много лет и не нуждаются в особом уходе. Они не теряют своих технических характеристик, функциональности и первоначального цвета.
• Комфорт. Наличие многочисленных ящиков позволяет людям грамотно разместить личные вещи, чтобы они всегда были под рукой.
• Широкий ассортимент моделей, размеров и конфигураций. В зависимости от потребностей, люди могут сделать комод любой высоты, ширины и длины. Для владельцев малогабаритного жилья стоит выбирать компактные и эргономичные модели. А владельцам просторных особняков можно соорудить вместительный и большой комод с огромным количеством выдвижных ящиков.
• Экологичность и натуральность. Предметы из дерева не выделяют токсинов, и не наносят вред потребителям. Они выделяют приятный аромат древесины и гармонично вписываются в различные стилистические направления.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Как собрать комод самостоятельно

При сборке корпусной мебели рекомендуется пользоваться рекомендациями от профессионалов в данном вопросе. Благодаря этому удастся сохранить мебель стильной и качественной на долгие годы:

• Мебель необходимо начинать собирать с мелких деталей. Постепенно допускается увеличить их размер или соединять их между собой.
• Предотвратить перекос позволит сбор комода на ровной поверхности.
• Детали могут пострадать от любого механического повреждения. Именно поэтому предварительно следует застелить рабочую область мягкой тканью. В качестве защитного элемента также допускается применять картон.
• При затягивании болтов нельзя применять слишком много силы. В противном случае на ДСП или МДФ могут появиться вмятины или другие повреждения.

Предотвратить перекос позволит сбор комода на ровной поверхности

Необходимые материалы и инструменты

Собрать отдельные части корпусной мебели можно, если предварительно запастись следующими инструментами:

• Рулетка
• Отвертка крестовой формы
• Дрель или автоматический шуруповерт
• Молоток

На сегодняшний день для сбора некоторых образцов мебели также потребуется использовать специальные евровинты. Только они подходят для соединения деталей между собой надежно.

Как правило, производители изначально включают евровинты состав инструментов. Изделие имеет удобную структуру и его вполне хватит на долгое время.

Как правило, производители изначально включают евровинты состав инструментов

Схема и чертеж

Направляющие можно устанавливать внутрь корпуса только после выравнивания боковых поверхностей. Однако предварительно разметка производится карандашом. Для измерения рекомендуется использовать рулетку.

Для фиксации направляющих следует использовать саморезы. Они надежно войдут в поверхность при использовании шуруповерта.

Ящики будут входить плавно только в случае правильного расположения направляющих. В противном случае при эксплуатации они могут цепляться друг за друга. На последнем этапе сборки производится закрепление горизонтальной крышки. Для этого потребуется организовать надежные связи с корпусом.

Ящики будут входить плавно только в случае правильного расположения направляющих

Корпус

Перед началом манипуляций рекомендуется проверить наличие всех деталей. Без них невозможно собрать мебель быстро и качественно.

В состав комода будут входить:

• Дно
• Боковые и горизонтальные части
• В некоторых моделях также должна быть цокольная планка
• Стенка с задней стороны

В состав некоторых мобильных моделей также входят колесики. В стационарных комодах они заменены ножками. Их потребуется закрепить первыми. Только после этого допускается переходить к выполнению дальнейших действий.

Последний этап сборки – фиксация задней стенки. Для удобства дальнейшего использования ее делают изоргалита или ДСП. Надежная фиксация достигается посредством использования саморезов или гвоздей для мебели.

После выполнения данных манипуляций можно считать процесс сборки оконченным.
Пример схемы сборки каркаса

Выдвижные ящики

Модель достаточно часто в свой состав включает выдвижные ящики. Их потребуется собирать отдельно. Ящики состоят из следующих запчастей:

• Боковая стенка
• Дно
• Передняя часть

Перед началом предстоящих манипуляций специалисты рекомендуется разложить детали каждого ящика по стопкам. Это позволит свести вероятность путаницы к минимуму.

При сборке каждого ящика рекомендуется пользоваться схемой, которая применяется к корпусу. Для соединения боковых стенок между собой рекомендуется использовать конфирматы. Допускается также брать другой вид крепежа, который будет подходить непосредственно к выбранной модели.

Для закрепления дна рекомендуется использовать саморезы.

Стенки ящиков собираются на винты или конфирматыДно крепится гвоздями или саморезамиПри правильной сборке ящики должны легко скользить по направляющимРучка крепится на болты

На последнем этапе сборки производится закрепление фасадов и ручек. Для этого допускается использовать саморезы небольшой длины

Данному показателю потребуется уделить внимание. В противном случае при неосторожных движениях можно повредить лицевую часть

Производители, как правило, оставляют готовые отверстия для ручек. Именно поэтому для их формирования нет необходимости использовать дрель.

Комод – стильное и модное дополнение интерьера. Мебель имеет простую структуру, поэтому ее можно собрать своими руками

Однако предварительно потребуется уделить внимание изучению инструкции процесса

Инструменты и материалы, необходимые для сборки

Прежде чем приступить к сборке мебели, во избежание сюрпризов, следует проверить комплектацию приобретенных материалов и крепежных элементов, находящихся в коробке. Наименование и количество указано в приложенной инструкции. Как правило, в комплекте находятся следующие детали.

• Плиты из древесной фанеры, раскроенные по требуемым размерам. Стенки, крышка, основание изделия, а также фасадная, боковая и задняя часть выдвижных ящиков. Дно ящиков и задняя стенка тумбочки, часто выполнены из более тонкого материала.
• Ножки или колесики для основания.
• Элементы для крепления деталей между собой: деревянные шпунты, специальные винты для дерева, саморезы и мелкие гвозди.
• Фурнитура (ручки и направляющие рельсы).

Инструмент, который потребуется

• Отвертка крестовая для винтов. Если производитель для крепления предложил использовать специальный евровинт, то в комплекте должен находиться шестигранный ключ.
• Молоток.
• Шуруповерт.

Изготовление комода

Шаг 1. Подготовьте доски для работы. Они не обязательно должны быть новыми. Например, для этого проекта используются доски со старого разобранного сооружения.

Подготовка досок

Шаг 2. Используя электролобзик или обычную ножовку, разрежьте доски на нужные куски, количество и размеры которых должны соответствовать чертежу проекта.

Нарезаны детали будущего комода

Шаг 3. Отшлифуйте поверхность досок, чтобы устранить даже самые незначительные дефекты и неровности. В итоге доски должны получиться максимально ровными и гладкими.

Шлифовка досок

Цены на популярные модели эксцентриковых шлифмашин

Эксцентриковая шлифмашина

Шаг 4. Соберите из вырезанных досок боковые рамки в количестве двух штук.

Собранные боковые рамы

Шаг 5. Начинайте собирать панели. Для этого в ранее изготовленные рамы устанавливайте дощечки. В качестве крепежных элементов желательно использовать саморезы.

В рамы устанавливаются дощечки

Шаг 6. Подбирайте доски по ширине, чтобы они смогли полностью закрыть стену, не образуя при этом никаких щелей.

Никаких щелей быть не должно

Шаг 7. Прикрепите к задней части готового каркаса доски, создав тем самым заднюю стенку. Здесь доски должны использоваться намного шире, чем для боковых частей.

Создается задняя стенка

Шаг 8. Так будет выглядеть наполовину готовый комод спереди.

Готовый комод без ящиков

Шаг 9. Приступайте к сборке ящиков для будущего комода. Для начала подготовьте доски.

Доски для ящиков

Шаг 10. Для сборки ящиков необходимо использовать столярный клей, например, ПВА. Его будет достаточно.

Сборка выдвижного ящика

Шаг 11. После установки дна поверхности ящиков необходимо обработать специальным водостойким материалом, который будет защищать древесину от негативных факторов.

Обработка готового ящика

Цены на средства для защиты древесины

Пропитка для дерева

Шаг 12. Повторите все процедуры с остальными ящиками. Как только все ящики будут готовы, обработайте их при помощи наждачной бумаги.

Готовые ящики для комода

Шаг 13. Все элементы деревянного комода готовы. Теперь можно приступать к сборке.

Можно приступать к финишной сборке комода

Шаг 14. Так будет выглядеть почти готовая конструкция. Осталось лишь добавить механизмы открытия ящиков и ручки.

Комод готов

Шаг 15. На финальном этапе покройте комод тунговым маслом. Оно придаст изделию привлекательности.

Изделие после обработки тунговым маслом

Шаг 16. Даже несмотря на то, что для работы была взятая старая древесина, комод получился по-настоящему красивым и оригинальным. Вы можете теперь любоваться плодами работы каждый день.

Получился действительно привлекательный комод

Материалы

Приняв решение сделать комод с выдвижными ящиками своими руками, потребуется заранее подобрать материалы для его изготовления, сделать предварительный чертеж проекта, подобрать инструменты и запастись свободным временем. Что касается материалов изготовления, то комод можно сделать из:

• Натурального дерева. Этот популярный и востребованный материал с высокими техническими характеристиками.

  К его преимуществам относится: долговечность, экологичность, приятный аромат древесины, стойкость к механическим повреждениям, прочность и надежность.

  Перечислять достоинства мебели из массива можно бесконечно долго. Она гармонично вписывается в разные интерьеры помещений и становится их основным украшением.

  Но, помимо всего вышеперечисленного, дерево отличается высокой себестоимостью и с ним тяжело работать. Поэтому, большинство мастеров отдают предпочтение более простым материалам.

• ЛДСП. Является альтернативой натуральному массиву. Основной особенностью ЛДСП является доступная стоимость, широкий выбор текстур и цветовой палитры, простота и удобство в изготовлении. Наличие меламиновой пленки на ДСП повышает его стойкость к влаге, сколам и проявлению царапин. Производители выпускают продукцию с имитацией разных пород древесины, с принтами и геометрическими орнаментами. Это позволяет подбирать материал под любое стилистическое направление.
• МДФ. Этот материал производится из отходов древесины. Он является натуральным и безопасным, так как не выделяет вредных и токсичных веществ. Основное преимущество МДФ – стойкость к повышенной влаге. Комод из данного материала можно установить даже в ванной комнате.
• ДВП. Особенностью материала является низкая стоимость. Как правило, ДВП применяется при изготовлении задних стенок у мебельных предметов. При правильной эксплуатации, материал длительное время будет сохранять свои технические характеристики и первоначальный внешний вид. Он легко режется и пилится различными инструментами и хорошо поддается разным способам обработки.
• Мебельного щита. С ним получаются авторские работы. Этот материал поступает в продажу в виде распиленных ровных ламелей. Он является довольно дорогостоящим и изготавливается из разных пород древесины (сосны, бука, дуба, ясеня). Благодаря структуре, он не трескается, и не рассыхается со временем.

Совет: новичкам рекомендуется пробовать свои силы с ЛДСП.

Финишная обработка деревянной мебели

Завершающим этапом изготовления комода из дерева являются:

• сглаживание углов;
• нанесение резьбы;
• шлифование;
• декупаж;
• окрашивание лакокрасочными материалами.

Каждый мастер самостоятельно решает, какой тип финишной обработки выбрать.

Для изделия из массива дуба, шлифование является обязательной процедурой. Для этих целей применяется шлифовальная машинка. Остальные варианты образуют на поверхностях мелкие царапины.

После шлифования, изделие покрывается лаком в несколько слоев. Стоит отметить, что покрытие дуба лаком не только повысит эстетичность мебельного предмета, но и продлит срок его эксплуатации. Так как лакокрасочные материалы предотвратят гниение древесины и защитят его от резких перепадов температуры, повышенной влажности и других негативных воздействий.

Что касается вариантов декорирования, здесь также будет уместно применить:

• Полировку. В таком случае, деревянные поверхности шлифуются до идеальной гладкости, пока не появится легкий блеск.
• Ручную роспись. Она выполняется лаками и эмалями с растушеванием границ разных оттенков.
• Обжиг. Придает древесине насыщенный цвет с замысловатыми узорами.

Варианты финишной обработки напрямую зависят от стиля комода:

Совет: порой вместо комода можно сделать шкаф для инструментов, для книг или одежды.   А рядом с ним можно поставить кресло-качалку или кресло-мешок.

Как отрегулировать выдвижной ящик. Сборка комода — регулировка основных деталей. Монтаж, расчет и установка направляющих для ящиков

Наверное, в каждом интерьере квартиры присутствует такой предмет мебели, как комод. Данное изделие предназначено для хранения малогабаритных вещей человека и обычно находится в спальни или детской.
Многие люди после покупки предпринимали немало усилий собрать комод в единое целое, но сталкивались с рядом проблем.

Задевают ящики при выкатывании из комода.

Одна из наиболее распространенных неудач при сборке комода — установка роликовых направляющих: ящики плотно прижаты и трут фасадами друг об друга, ящик задевает, стучит колесиком.
1) Неправильная разметка для направляющих на боковинах комода. Возможно, нужно переставить полозья чуть выше или ниже. Следите за тем чтобы полозья устанавливались параллельно основанию.

2) На некоторых моделях ящиков регулируются фасады. Справа и слева на боковинах есть корректирующие винты.

3) Криво закручены саморезы, головка винта или самореза слишком большая и ящик при выкатывании цепляет роликом.

Для шариковых систем регулировка возможна и на боковых панелях ящиков.

Ящики проваливаются или вываливаются из комода.

Расстояние между полозьями на ящике и панели не соответствует нормативным.
1) Визуально осмотреть после сборки каркас комода — плотность соединения деталей, симметрию задней стенки.
2) Ошибка производителя — подложить шайбы под направляющие установленные на боковинах комода.

3) Вываливаются ящики при неправильном установке полозьев (перевернутые), ролик при откатывании ящика не останавливается, а проваливается.

4) Вероятно стенки комода немного выгнулись, так бывает. Наверное выпадает 2 средних ящика? Нужно поставить еще одну перемычку посередине, так, чтобы она не мешала ходу ящика. Так боковые стенки комода стянутся и ящики выпадать не будут.

Каркас комода перекошен или шатается.

1) Установить изделие по уровню, при неровности полов отрегулировать ножки.
2) Зафиксировать заднюю стенку стяжками.

3) Если проваливается днище ящиков (днище вставляется в пазы), по краям пазов, под угол по периметру закручиваем стяжки или просто саморезы.

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего — на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть — на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

• дрель;
• линейка;
• карандаш;
• саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм — это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Сколько стоит собрать комод? Часы на выполнение работ? Сборка изделия в отсутствии схем? Требуется ли крепление к стене для безопасности?

А так же даст консультации по Вашей проблеме. Ремонт элементов комода. Как отрегулировать фасады. Что делать, если стучат ящики. Износ и замена направляющих в комоде. Как извлечь ящик из комода? Установка дополнительных креплений в дно ящика. Зачем нужно выровнять корпус комода.

У нас большой опыт в создании готовых изделий, есть знание технических характеристик деталей и фурнитуры, в сборке используем специализированный инструмент, и все это – качественное исполнение Вашего заказа в минимальный срок.

Каждый производитель мебели обязан комплектовать схемой сборки свою продукцию, и собрать изделие нужно строго по их рекомендациям. Но не всегда такая инструкция понятна простому покупателю.
Делать ли сборку комода самому? Отсутствие нужного инструмента, плюс ряд других проблем — и сборка комода превращается в действие, где нет место положительным эмоциям. И окончательный результат соответствует требованиям?

Чем мы лучше остальных похожих компаний? Тем, что более десяти лет существует наша организация, стаж работ профессиональных сборщиков от 15 лет! Мы не отдаем заказы третьим лицам! К вам не приедут – «двое из ларца, одинаковых с лица»))). Для тех, кто разбирается, можно проверить историю сайта на специализированных интернет-ресурсах.

Наверное, в каждом интерьере квартиры присутствует такой предмет мебели, как комод. Модельный ряд их разнообразен фантазиями и техническими решениями. Данное изделие предназначено для хранения малогабаритных вещей человека и обычно находится в спальни или детской. Сборка детского комода – это в первую очередь, безопасность и надежность соединений. Устойчивость корпусу придает дополнительное крепление к стене помещения.

Например, комоды-трансформеры снабжены не только элементами для хранения — ящиками для белья, но и на верхней крышке может располагаться пеленальный раскладывающийся столик для младенцев, установлены двери и другие сопутствующие приспособления. Удобно пользоваться всеми современными технологическими решениями, которые создают компактность и порядок в доме.

Дизайнерский комод – это индивидуальный проект мебели, выполненный под заказ. Необычность внешнего вида может быть совмещена с механической комплектацией ящиков и дверей. Сборка комбинированного дизайнерского комода достаточно сложный процесс.

Цена сборки комода

Наш мастер выполнит в удобное для Вас время сборку комода. Сделайте заказ на сайте или позвоните по телефону. С Вами напрямую будет общаться сам исполнитель. Профессиональный сборщик мебели ответит на все вопросы по данной услуге. 2018-12-05T15:20:29+00:00 , Мебельный Сервис Мастеров

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая — к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Вернуться к оглавлению

Установка роликовых элементов

Рисунок 2. Схема крепления роликовых направляющих.

Какой бы тип крепления ящиков вы ни выбрали, вам понадобятся следующие инструменты:

• дрель с тонким сверлом по дереву;
• шуруповерт с ограничителем хода;
• набор отверток с различными жалами (плоские и крестовые).

Кроме того, не забудьте подготовить инструменты для измерения. Вам пригодятся сантиметровая рулетка или длинная линейка и угольник.

Все необходимые отметки можно делать простым карандашом или цветным мелком. Схема установки роликовых направляющих показана на рис. 2.

Процесс монтажа направляющих систем на выдвижные ящики происходит в 3 этапа:

1. Разметка стенок мебели и мест для хранения.
2. Установка планки на ящик.
3. Установка планки на мебель.

Рисунок 3. Схема устройства шариковых направляющих.

Если вы будет придерживаться такой последовательности, то сможете избежать возможных ошибок.

Направляющую можно установить в любом месте. Но обычно их монтируют строго посередине стенки (это облегчает определение месторасположения конструкции на мебели) либо заподлицо с верхом или низом ящика. Но роликовые системы чаще всего устанавливают на нижний край.

Места под вкручивание саморезов разумнее не только разметить, но и насверлить. Это гарантирует, что шуруп не расколет древесину. Определить месторасположение креплений нужно сразу и на ящике, и на стенке мебели.

Мастеру стоит помнить о том, что толщина направляющих этого типа равна 1,25 см. Соответственно, ширина ящика должна быть на 2,5 см уже, чем внутренняя ширина мебели (при этом учитываются обе стороны). В противном случае выдвижная конструкция не войдет в корпус. Для более свободного хода к этому зазору добавляют 1-2 мм.

Длину саморезов выбирают исходя из толщины стенок.

Головка крепежа обязана прочно зафиксировать направляющую, но не возвышаться над планкой. При этом жало не должно пробить стенку насквозь. Сначала направляющие фиксируют на ящике, а затем на мебели. После чего система хранения ставится на предназначенное для нее место.

Давно собирался написать урок по работе с роликовыми направляющими. Вот, наконец то, сподобился. Присадочные схемы я уже выкладывал вот в . Теперь только голая практика. Для примера я буду собирать простенькую тумбочку с тремя выдвижными ящиками.

Начнем с ящиков. Собираются они легко и просто на (по паре в каждый угол). Боковые стенки идут накладными, то есть на них конфирматы вворачиваются в пласть, а передняя и задняя стенки — вкладные, то есть в их торец.

Потом накладываем на место заднюю стенку, тщательно выравниваем и предварительно крепим тремя гвоздиками (два в одну стенку и один в соседнюю), чтобы дно не смещалось.

После этого переворачиваем ящик и с помощью рулетки или линейки проверяем его диагонали. Они должны быть равны.
Если нет, вырываем одинокий гвоздик, выгибаем ящик, как надо и забиваем его обратно. Как только геометрия ящика пришла в соответствие, можно прикручивать дно на постоянную основу (саморезами). Причем в переднюю и заднюю стенки просто самореами, а в боковые сразу крепим и направляйку. Сначала накладываем ее, выравниваем и засверливаем отверстия тонким сверлом.

Затем в эти отверстия вворачиваем саморезы.

С ящиками пока закончили, перейдем к разметке стоек. Я пользуюсь следующей методикой (минимум математики). Итак, сначала отмечаем на переднем крае стойки границы фасадов с межфасадными промежутками. Можно фасады не прикладывать, а просто воспользоваться линейкой, но так нагляднее.

Обратите внимание, что нижний фасад накладной, то есть, он закрывает нижний горизонт, а, значит, отступать от нижнего края стойки надо на 16 мм меньше.

Теперь размечаем сами направляйки. Для этого надо прикинуть, как будут располагаться выдвижные ящики: они должны быть ближе к нижнему краю фасадов, но не выступать за их габариты, направляющие на самих ящиках находятся строго снизу. Для большей наглядности можно приложить направляйки к стойкам и посмотреть, как они будут смотреться (ориентируемся на наши отметки фасадов). Я обычно отступаю от края фасада вверх по 20 мм и провожу перпендикуляр к переднему краю.

На этом перпендикуляре откладываем 37 мм и эту точку накалываем шилом (это получается центр второго отверстия на направляющей.

Укладываем ее на разметочную линию, чтобы ее было видно во всех отверстиях. В первое отверстие вворачиваем саморез, а на карандашной линии (по центру отверстия в направляющей) накалываем еще одну точку. В нее так же заворачиваем саморез (можно усилить еще одним, но в данном примере мы ограничимся парочкой).

Обратите внимание, что передний край направляйки отстоит от края стойки на 2 мм.

Данную манипуляцию повторяем для всех трех пар направляющих (то есть, для обоих стоек).

В принципе, присадка выдвижной системы на этом заканчивается, но добьем тумбочку до конца.

Собираем короб (прикручиваем на конфирматы нижний горизонт с ножками).

Ставим в пазы заднюю стенку, (крепим ее уголками) верхний горизонт крепим на монтажные уголки (можно на минификсы, что сложнее, но аккуратнее).

Ставим средний горизонт. В принципе, короб тумбы готов.

Устанавливаем сами ящики внутрь короба. В из передних стенках сверлятся отверстия под саморезы (для ). Для этого же наклеивается двусторонний скотч.Размечаем и крепим на каждый фасад по ручке-скобе. Винтики надо использовать с потайной головкой, или заглублять их шляпки)

Осталось закрепить сами фасады на ящиках. Подробно я технологию » уже описывал — останавливаться не буду.

В общем, в результате всех манипуляций, получилась вот такая простенькая и аккуратная тумбочка в поликлинику.

Тумба выкатная с ящиками под стол письменный своими руками

При работе с бумагами дома, и уж тем более в офисе, часто возникает необходимость в организации хранения для папок, файлов, канцелярских принадлежностей. И нередко бывает так, что места в помещении, кроме как во внутреннем пространстве стола, для этого просто нет.

Решить проблему поможет тумба выкатная с ящиками под стол письменный. Можно, конечно, купить готовое изделие, если удастся найти подходящий размер, а можно при желании и наличии нужных инструментов, сделать самостоятельно. Вот в этом мы и постараемся вам помочь.

Тумба выкатная с ящиками под стол письменный

Содержание статьи

• Структура тумбы
• Принцип сборки ящика
  • Детализация соединений
  • Монтаж направляющих
• Завершение сборочного этапа
  • Видео — Как изготовить тумбу с выдвижными ящиками
  • Видео — Расчеты и сбор выдвижного ящика

Структура тумбы

Любая тумба относится к категории корпусной мебели, у которой функциональным является внутреннее пространство. В её корпусе может вмещаться несколько выдвижных ящиков. Но, учитывая, что речь о предмете мебели, который не может быть выше стола, таких ящиков, которыми было бы удобно пользоваться, обычно не бывает более трёх. Тумба может быть приставной, но в нашем случае отдано предпочтение более удобному варианту на роликах.

Габариты корпуса тумбы

1. Наиболее оптимальные габариты изделия вы можете видеть на фото сверху. Ну а высоту ящиков следует определить путём деления высоты тумбы на три.
2. Не забываем учесть и необходимые зазоры между ними, которые оптимально составляют 3 мм. То есть, если у вас три ящика, то нужно учесть четыре зазора: по одному сверху и снизу, и два между ящиками.

Эскиз, выполненный от руки

В любом случае, работу нужно начинать с чертежа, на котором будут просчитаны и указаны все размеры. Он поможет не только лучше ориентироваться в работе, но и точно посчитать количество расходного материала и фурнитуры.

Принцип сборки ящика

Ящик без фасадного элемента, который и собирается первым, представляет собой днище с прикрученными к нему тремя стенками. В заводских тумбах дно делается из оргалита (твёрдого ДВП). Выбирается этот материал не потому, что так лучше, а потому, что в массовом производстве так дешевле.

1. При самостоятельной работе в домашних условиях гораздо удобнее для изготовления днищ применить тот же материал, что и для стенок – ЛДСП толщиной 16 мм. Одного листа, площадь которого составляет порядка 4 м², хватит на всю тумбочку.

Корпус ящикаКрепление боковых стенок ящика на конфирматыКрепление фасада на эксцентриковую стяжку

2. Столь толстый листовой материал используется для того, чтобы соединения перпендикулярно расположенных элементов, которые выполняются на конфирматах, были наиболее прочными.

3. Конфирматами именуют, так называемые, еврошурупы с цинковым покрытием, имеющие тупой на конце стержень и потайную головку. Эти метизы очень удобны тем, что не требуют скрупулёзной точности разметки.

Примечание. Хоть конфирматы и уходят в потай, но всё же места их установки остаются видны. Для фасадов это недопустимо, поэтому для их крепления следует использовать эксцентриковые стяжки, под которые нужно очень точно произвести разметку.

Как это делается, смотрите ниже.

Детализация соединений

Для наглядности предлагаем инструкцию в картинках, а про необходимый инструмент будем упоминать по ходу комментариев.

Таблица 1. Сборка ящиков

Шаги, фото	Комментарий
Шаг 1 — Приспособление для разметки под стяжку	Для точности разметки и сверления под эксцентрик необходимо использовать специальный кондуктор.
Шаг 2- Разметка под крепление	Учитывая размер крепежа и место положения отверстия под него, с помощью угольника делается разметка.
Шаг 3 — Принцип работы с кондуктором	Сделав отметку на нужном расстоянии от края заготовки, кладёте на неё кондуктор и совмещаете остриё треугольного указателя с карандашной меткой.
Шаг 4 — Сверление торцевого отверстия через кондуктор	Крепко удерживая кондуктор в заданном положении, производите сверление с торцевой стороны фасадной детали через специально предназначенное для этой цели отверстие.
Шаг 5 — Разметка второго отверстия	Теперь в это отверстие вставьте сверло, чтобы отцентровать. Берёте шило, и через разметочные отверстия в кондукторе намечаете точку под сверление на тыльной плоскости фасада ящика. Таких отверстий на кондукторе несколько, выбор нужного производится в соответствии с длиной ножки эксцентрика.
Шаг 6 — Сверление отверстия под головку эксцентрика	Под головку эксцентрика требуется несквозное отверстие диаметром 15 мм, для сверления которого нужна фреза по дереву (сверло Фостнера).
Шаг 7 — Установка эксцентрика в отверстие	В получившееся широкое отверстие легко вставляется головка эксцентрика, а в боковое отверстие будет вставляться его стержень. Таким образом, подготавливаются детали для всех ящиков, после чего можно приступать к их сборке.
Шаг 8 — Сначала задняя стенка	На стол укладывается днище, и к нему сначала прикручивается задняя стенка…
Шаг 9 — Кондуктор для сверления отверстий под крепёж	…затем боковые. Для разметки мест сверления под крепёж тут нужна другая разновидность кондуктора (её вы видите на фото), но принцип работы с ним всё тот же.
Шаг 10 — Крепление задней стенки на конфирмат	Крепление одной задней и двух боковых стенок осуществляется на еврошурупы.
Шаг 11 — Крепление боковой стенки	Завинчивают конфирматы с помощью шуруповёрта.
Шаг 12 — Так будет выглядеть готовый ящик	После крепления стенок останется только прикрутить фасад. Но это делается уже после того, как все ящики без передних стенок будут установлены в корпус тумбы. А пока только примерка.

Следующий этап – установка ходовых механизмов.

Монтаж направляющих

Собирать корпус тумбы и устанавливать на стойки роликовые механизмы лучше после того, как все ящики будут готовы. У вас ведь не механизированное производство, и вполне могут быть погрешности в размерах. Поэтому, чертёж чертежом, а разметку на стойках под крепление полозьев нужно делать, замеряя высоту фасадных элементов ящиков по факту.

Таблица 2. Монтаж направляющих

Шаги, фото	Комментарий
Шаг 1 – примерка ролика	Определяемся с положением ходовых механизмов, которые могут быть как снизу боковой стенки ящика, так и сверху или по центру.
Шаг 2 – разметка на ящике под направляющую	Делаете разметку на боковине ящика.
Шаг 3 – разметка под ящики на боковине тумбы	Размечаете расстояния между роликами на стойках тумбы.
Шаг 4 – продолжаем разметку	Отчерчиваете линии монтажа ответной части роликового механизма.
Шаг 5 — Разборка направляющей на две составные части	Роликовый механизм состоит из двух частей, которые отсоединяются друг от друга путём нажатия на рычажок. Одна часть крепится на ящик, другая — на стойку тумбы.
Шаг 6 — Намётка точек крепления направляющей	Прикладываете направляющую к месту разметки, и намечаете точку крепления по центру отверстия сначала карандашом, потом шилом.
Шаг 7 — Фиксация ходового механизма шурупами	Прикладываете шуруп и закручиваете его. Затем аналогично закрепляете ответные части полозьев к боковинам ящиков.

Обратите внимание. крепятся направляющие через продолговатые вертикальные отверстия.

В какое отверстие крепить

Завершение сборочного этапа

Принцип сборки самой тумбы не особо отличается от изготовления ящика. Точно так же к днищу крепятся боковины и задняя стенка. Фасад будут образовывать передние стенки ящиков — вот их мы сейчас и будем устанавливать. Для этого корпус тумбы нужно собрать без задней стенки, а ящики должны быть посажены на свои места.

Таблица 3. Сборка

Шаги, фото	Комментарий
Шаг 1 — Сборка корпуса	После того, как все направляющие ящиков будут установлены, можно собрать воедино детали короба. Соединение производится на конфирматах.
Шаг 2 — Установка ящиков	Ящики без фасадов ставите на штатные места, проверяете, чтобы они легко выдвигались.
Шаг 3 — Разметка фасада под сверление отверстий для эксцентрика	Теперь можно приступать к навешиванию на ящики фасадных планок. Кладёте заготовку лицевой стороной вниз, и с помощью угольника определяете точки под крепёж.
Шаг 4 — Наметка будущего отверстия шилом	Поверх карандашной отметки делаете кернение отверстия шилом.
Шаг 5 — Сверлятся отверстия	Отверстия сверлятся несквозными, диаметр должен соответствовать диаметру стяжки, а глубина – длине её резьбы.
Шаг 6 — Вкручиваются эксцентрики	Стяжки с двух сторон вкручиваются в отверстия до ограничителя.
Шаг 7 – Установка фасада ящика на место	Ножки эксцентриков совмещаются с отверстиями в торцах боковых стенок ящика, и фасадная планка устанавливается на своё место.
Шаг 8 – установка головки эксцентрика в отверстие	Далее, в боковые широкие отверстия ставятся головки эксцентриков…
Шаг 9 – Затяжка соединения	… после чего их нужно затянуть отвёрткой.
Шаг 10 — Устанавливаете фурнитуру	Устанавливаете аналогично все фасады на ящики, монтируете заднюю стенку — и в принципе ваша тумба готова.

Внимание. Не забудьте, что перед началом сборки, торцы всех заготовок должны быть оклеены меламиновой кромкой. Она продаётся уже с клеевым слоем, вам останется только приложить её на срез и прогладить горячим утюжком.

В заключение остаётся только прикрутить к тумбочке колёсики — для того чтобы было удобно её перемещать, и установить ручки на ящики. При желании, периметр корпуса изделия можно декорировать деревянным багетом или полиуретановым молдингом.

Малогабаритные квартиры существуют не только в старых хрущевках, совершенно новые проекты жилья, рассчитанные на небогатую категорию наших сограждан, также экономят на площади прохожей. Промышленность учитывает положение на рынке жилья и специально для таких ситуаций выпускает малогабаритную, но очень функциональную мебель. В специальной статье найдете советы по выбору шкафа для маленькой прихожей, а также инструкцию по сборке створчатого шкафа.

Видео — Как изготовить тумбу с выдвижными ящиками

Видео — Расчеты и сбор выдвижного ящика

виды, особенности изделия и технологии изготовления, схемы Для изготовления тумбочки необходимы

Тумбочка в спальне или любой другой комнате – необходимый атрибут мебели. Можно приобрести готовую тумбу вместе с комплектом прочей мебели, но, как правило, ее стоимость неоправданно высокая. Для создания оригинального, индивидуального предмета мебели с минимальными расходами, можно испытать свои силы при самостоятельном изготовлении тумбы. Чтобы иметь представление, как сделать тумбочку своими руками, нужно владеть информацией о необходимых материалах и инструментах, а также пошаговом выполнении работ.

При изготовлении тумбочки первый раз, нужно начинать с простейшего варианта. Это универсальная тумба из дерева, которая подойдет для размещения в спальне, кабинете или гостиной. Другие варианты, например, тумба под телевизионную систему, потребует больше времени и усилий для изготовления.

Прикроватные тумбочки из массива дерева могут иметь разные размеры

Инструменты

Для изготовления тумбочки своими руками понадобятся следующие инструменты:

• электролобзик;
• торцевая пила;
• шлифовальная машинка;
• рулетка;
• наждачная бумага;
• карандаш;
• дрель или шуруповерт;
• набор отверток.

Инструменты

Кроме этого, понадобится фреза под петли с диаметром 35 мм, набор бит с шестигранником под конфирматы, диаметр отверстий под которые должен составлять не менее 8 мм, при расположении в торце – 5 мм. Понадобится утюг для приклеивания кромки на торцевых частях деревянных деталей. Кромку можно купить в любом строительном магазине, подогнав под цвет пиломатериала, из которого изготавливается тумба. Она имеет клеевую сторону, которую прикладывают к торцу, а сверху проглаживают горячим утюгом через сухую тряпку или любую ветошь. Излишки кромки удаляются ножом.

Помимо вышеперечисленных инструментов, понадобится плотницкий «прямой угол» с мерной линейкой. Для соединения полок и боковых стенок можно использовать специальный инструмент для установки соединений на шкантах. Этот инструмент помогает сверлить отверстия в боковых полках дрелью по установленным шкантам. Для этого предварительно сверлят отверстия в торцах и устанавливают шканты. На оборотной стороне полок делается разметка для того, чтобы не перепутать их во время сборки. Затем полки прикладываются к местам крепления, после чего производятся отверстия.

Материалы

Чтобы понять как сделать тумбочки своими руками стандартного размера, нужно знать что понадобится:

• 4 панели ЛДСП или другого материала размером 45х70 см для изготовления верхней, нижней и боковых частей;
• 8 досок для изготовления каркаса размером 7х40 см;
• 4 панели ЛДСП или другого материала для изготовления ящиков размером 17х43,5 см.
• дюбеля 2х1,8 см и винты 4х1,6 см;
• если используются конфирматы размером 5х70 мм, их нужно приобрести в количестве 22 штук;
• клей столярный;
• герметик из акрила;
• морилка для дерева.

Заранее стоит подготовить все элементы

Выбор материала для изготовления тумбы варьируется в зависимости от бюджета. Самым малозатратным материалом считается ДСП.

При выборе ДСП в качестве материала изготовления тумбочки необходимо обратить внимание на степень его влажности, которая может привести к искривлению готового изделия. Тумбу также можно изготовить из натуральной древесины, МДФ, фанеры или ламината. Для изготовления шкантов, черепных брусков, деревянных направляющих, каркасных царгов, столешницы, рекомендуется использовать твердые сорта древесины – дуб, бук или березу. Толщина досок для изготовления каркаса составляет от 12 до 40 мм, в зависимости от функциональности тумбочки, ее нагрузки. Тыльная сторона конструкции обычно изготавливается из ЛДСП толщиной 4-6 мм, если на днище ящиков не предполагается серьезной нагрузки, их также можно изготовить из этого материала. Для отделки материала можно использовать самоклеящуюся пленку под цвет и фактуру, соответствующую остальным предметам мебели в комнате, покрытую акриловым лаком. Для натурального дерева используется морилка или бесцветная пропитка.

Если тумба своими руками изготавливается с ящиками, для них необходимо приобрести специальную фурнитуру – направляющие механизмы. В качестве альтернативы направляющим, как более доступные по цене, могут служить Г-образные планки из дерева, которые прикрепляются к боковым стенкам тумбочки изнутри в тех местах, где будут ящики.

Если тумба будет оборудована дверцей, необходимо приготовить петли для их крепления. Для обеспечения открывания дверцы нажатием используются лифтовые механизмы. Для того чтобы дверца самопроизвольно не открывалась, можно оснастить тумбочку магнитной защелкой.

В качестве опорной фурнитуры можно использовать стационарные или ножки, регулируемые по высоте, а также колесики. Удобными являются колесики с подшипниковым механизмом, которые могут крутиться в разные стороны. Такая фурнитура полезна для тумбочки в гостиной. Для дверей и ящиков также необходимо приобрести ручки для открывания. Количество ручек, петель, направляющих зависит от количества ящиков и дверей.

Необходимая для изготовления тумбочки своими руками металлофурнитура

Этапы изготовления

Перед тем, как сделать тумбу, необходимо определиться с ее формой и размерами. Это может быть тумба с дверкой, несколькими ящиками, с открытой полкой, или комбинированный тип. Затем нужно составить чертежи, которые помогут сделать точные заготовки.

Подготовка деталей

Когда будут готовы схемы с нанесенными точными размерами, можно приступать к производству заготовок для тумбы. Сначала эскиз заготовок из картона наносится на дерево, затем вырезается контур в точности с нанесенными размерами. Неточность в размерах вырезанных элементов может свести всю работу на «нет». Качественный распил деревянных деталей обеспечит электролобзик. Затем все детали обрабатываются шлифовальной машинкой, чтобы обеспечить гладкость краям. Если конструкцию не планируется декорировать самоклеящейся пленкой, на этом этапе стоит обработать все детали тумбочки морилкой.

После обработки вырезанных деталей можно приступать к сверлению отверстий под крепежи и фурнитуру. Когда делается выборка под петли, нужно учитывать, что расстояние от края фасада до центральной части отверстия должно составлять 22 мм. Для петель с посадочным размером 35 мм разметку делают сверху и снизу двери. Для крепления полки нужно вбить на боковые стороны тумбы 4 шканта (по два на каждой из боковин). Отверстия под шканты производятся на верхней, нижней части стенки и на верхнем торце. Если изготавливается тумба под мойку своими руками, на столешнице, где будет закреплена мойка, вырезается отверстие подходящего диаметра.

В деталях подготавливаются все необходимые отверстия

Сборка

Перед тем, как сделать тумбу своими руками, нужно собрать ее деревянный каркас: рейки шириной 7 см крепятся между собой шурупами или винтами, образуя прямоугольную рамку. Углы каркаса должны быть прямыми, это проверяется с помощью соответствующего измерительного инструмента. Затем к прямоугольной рамке крепится верхняя часть тумбочки — столешница. Для надежности места крепления дополнительно промазываются столярным клеем. После сборки верхней части собираются боковины, в последнюю очередь – задняя и передняя стенка.

На внутренней стороне каркаса крепятся планки для направляющих. Сама сборка ящика осуществляется следующим образом:

• сделанная заготовка для ящика размещается на ровной поверхности, с помощью конфирматного сверла делаются отверстия под конфирматы;
• скручивается корпус из заготовок для ящика. На этом этапе важно проверить угольником правильность углов конструкции;
• дно ящика собирается из ДВП — укладывается на раму из планок, прибивается небольшими гвоздиками 25 мм;
• на нижних угловых соединениях крепятся направляющие.

Окончанием основного процесса, как своими руками сделать тумбочку, является крепление ручек, ножек или колесиков, а также декоративное оформление готового изделия.

На боковую панели крепим планку

На одинаковом расстоянии крепятся все планки

Сверху устанавливается вторая боковая панели

Готовый каркас

Крепление верхней панели

Подготовка колышек

Для монтажа колышек потребуется столярный клей

Монтаж колышек

Каркас с верхней панелью

Разметка под направляющие

Крепление направляющих

Регулировка направляющих

Результат установки

Боковая панель выдвижного ящика

Каркас выдвижного ящика

Крепим дно ящика

Тумбочка без передних панелей

Обработанные лицевые панели

Нанесение клея под лицевые панели

Декорирование

Тумбочка своими руками может стать оригинальным украшением комнаты. Для этого ее можно оформит в различных стилях. Например, создать тумбочку классического стиля можно, если использовать краску пастельных оттенков (жёлтого, песочного, нежно-розового, салатового). При этом торцы тумбы оформляются белым цветом, а цветной отдельные элементы, в том числе верхняя часть и дверца. На двери нужно прикрепить деревянные или пластиковые молдинги, а на столешнице – кусок стекла или прозрачного пластика, вырезанного по ее размерам. Молдинги должны быть окрашены в цвет, отличающийся по тону от цвета фасада.

При декорировании тумбочки необходимо учитывать стиль и отделку всей комнаты, чтобы изделие не выбивалось из общего оформления.

Вместо декорирования готового изделия можно воспользоваться оригинальными идеями изготовления тумбочки из подручных материалов:

• тумбочка из старых чемоданов: для этого понадобится старый чемодан, который крепится к каркасу на ножках. Внешний корпус можно покрасить или декорировать техникой декупаж.
• консоль из старого стола — для этого понадобится старый журнальный столик, от которого отпиливается половина. Вторая половина крепится к стене, окрашиваясь ярким цветом. Кроме этого, можно использовать старый ящик от письменного стола, просто прикрепив его к стене – получится необычная подвесная тумба.
• маленькая деревянная лестница, бочка, стул, стопка книг, перевязанных ремнем, — все это можно использовать в качестве прикроватных тумб.

Прикроватные тумбочки в интерьере в основном используются для удобства и практичности. Но как сделать так, что бы этот предмет мебели не только вливался в общий интерьер, а и преображал?

Если вы из тех, кто особо не любит тратиться на различную креативную мебель, мы предлагаем вам 12 интересных идей прикроватных тумбочек, которые вы сможете сделать самостоятельно, без лишних затрат!

Идея №1. Прикроватная тумбочка из старых чемоданов

Парочка чемоданов найдутся в каждом доме на антресолях или в кладовке. Из них можно сделать не только эффектную, но и вместительную тумбочку своими руками.

Идея №2. Тумбочка с мужским характером

В интерьер спальни в стиле лофт идеально впишется прикроватная тумбочка из бетонного строительного блока. Если пористая поверхность кажется недостаточно привлекательной, то ее можно покрыть акриловым лаком своими руками.

Идея №3. Интересная тумбочка-консоль

Любая старая мебель на ножках, от которой отпилена половина, может стать необычной прикроватной консолью. Для действительно впечатляющего эффекта окрасьте ее в яркий оттенок. Тогда прикроватная тумбочка будет удивлять не только формой, но и цветом.

Идея №4. Лаконичная тумбочка из ящика

Обычный ящик от старого стола, покрашенный своими руками в подходящий к интерьеру цвет, сможет стать оригинальной прикроватной тумбочкой. Необходимо лишь закрыть его доской подходящего размера.

Идея №5. Лестница вместо прикроватной тумбочки

Обычная лестница может служить местом для размещения различных нужных мелочей – от книги и одежды до лампы с фиксатором. При желании покрасьте лестницу своими руками в необычный цвет.

Идея №6. Прикроватная тумбочка из бочки

Перевернутая металлическая бочка станет экстравагантной прикроватной тумбочкой. Для того чтобы бочка-тумбочка прослужила долго, обработайте ее своими руками антикоррозионным составом.

Идея №7. Для самых умных

Все мы привыкли к тому, что на прикроватной тумбочке лежат книги или журналы. Так почему не сделать прикроватную тумбочку из книг? Для того чтобы она была устойчивой, их обложки можно склеить между собой или связать ремнем.

Идея №8. Стулья вместо прикроватной тумбочки

Обычный стул заменит прикроватную тумбочку. Рекомендуем выбирать деревянные модели необычного дизайна или же использовать несколько стульев разного размера.

Идея №9. Деревянная коллекция

Множество деревянных срубов, скрепленных вместе своими руками, создают эффектную тумбочку. Чтобы мебель прослужила долго, не забудьте о специальных пропитках для древесины.

Идея №10.

Простая, но эффектная прикроватная тумбочка из ящика

Простейший способ сделать тумбочку из ящиков своими руками – это подвесить его на стену. Любителям более утонченных решений рекомендуем прикрутить к ящику ножки.

Идея №11. Старая клетка

Большая клетка для животных также может заменить прикроватную тумбочку. Остается только изготовить деревянную столешницу подходящего размера.

Идея №12. Музыкальная прикроватная тумбочка

В качестве столешницы для прикроватного столика выступает грампластинка. Ножки изготавливаются из толстой проволоки или используются готовые, которые можно приобрести в мебельном магазине.

Подробная инструкция, как сделать прикроватную тумбочку своими руками в этом видео:

Всем нужна тумба прикроватная, как жить без нее не представляю. В наше время огромный выбор тумб, но, что если всё, что вы видели в магазине вам, не понравилась, а хотите именно то, что на рынке не купить.
Это отличный повод сделать тумбу своими руками. Тумбы бывают разных размеров по ширине, высоте и глубине, цвету и материалу.
Обычная ширина прикроватной тумбы составляет 500 мм., рекомендованная глубина тумбы 300-350 мм., а высоту тумбы следует делать по высоте вашего спального места.
Как же сделать прикроватную тумбочку своими руками? Все очень просто!

Материал, из, которого делают тумбочки, бывает разный, но чаще всего это дерево или древесно-стружечная пила (ДСП). В нашем примере рассмотрим сборку прикроватной тумбочки из ЛДСП 16 мм.
У нас тумба с выдвижными ящиками, в изготовление это чуть сложнее, чем простой вариант с одной дверкой и полочкой посередине.
Любой проект начинается с расчётов на листе бумаги и чертежа будущего изделия.

И так после того как все заготовки у нас были сделаны, нам нужно меламиновой или ПВХ кромкой торцы наших деталей, что будут видны глядя на собранное изделие.
Почему не надо кромить весь периметр детали, это лишняя трата материала и вашего времени, например, у полки кромиться только одна лицевая сторона, так как бока и задняя часть закрываются стенками корпуса тумбы.

Самое главное при сборке тумбочки не оставлять торчащие болты, следует делать углубления сверлом диаметром 9 мм, чтобы головка самореза по дереву немного утопилась внутрь и можно было заклеить заглушкой пвх.

Если присмотреться, то с каждой стороны оставлен зазор в 16 мм, для боковых стоек тумбы.

Сами стойки тумбочки, они крепятся к декоративной рамки и основе тумбы, все места под саморезы закрываем специальными заглушками.

Готовая тумба, но без выдвижного ящика.

Устаналиваем направляющие для выдвижных ящиков

Если у вас есть уже прикроватная тумба, а вам надо обновить тумбочку своими руками?
Шаг первый: рекомендую ее аккуратно разобрать.
Шаг второй: утюгом пройтись про меламиновой кромки, для дальнейшего снятия.
важно: Как правило, в тумбах изнашиваются края и торцы, бюджетный способ обновить тумбочку — это снять старую кромку и наклеить новую, можно даже другим цветом. Будет смотреться очень интересно.
Шаг третий: снятие кромки происходит путем разглаживания горячим утюгом по кромки, клей приобретает жидкую форму и можно легко сделать демонтаж не испортив заготовку.
Шаг четвертый: зачистить торцы ДСП от клея.

Компактная и практически незаметная, прикроватная тумбочка играет вполне важную роль. На нее удобно поставить светильник для чтения или вязания перед сном, положить телефон и поставить будильник. Внутри небольших выдвижных ящиков и открытых ниш удобно хранить все мелочи для комфортного отдыха: любимые книжки и очки, зарядные устройства для ноутбука и планшета, предметы ухода и гигиены. Сделать прикроватную тумбу своими руками не составит особого труда. Как правило, такие предметы обстановки наделяются простейшей конструкцией и не сложны в сборке.

Идеи, как и из чего можно сделать прикроватную тумбочку самому

Закупать отдельно материал, чтобы сделать прикроватную тумбочку своими руками вряд ли будет хорошей идеей. Расход на нее небольшой. Поэтому обычно «соображают» из остатков.

Вариантов конструкций прикроватных тумбочек невероятно много:

• Она может представлять собой открытую консольную конструкцию, легкий стеллаж-этажерку и полноценный комод.
• Быть изготовленной из остатков ламината, фанеры, паллетов, бруска, МДФ, массива и, конечно же, ламинированного ДСП.

Перебирать модели и фото различных идей можно бесконечно. Как по модульным коллекциям спален известных производителей, так и просто в поиске по картинкам гугла и яндекса.

Но в конечном итоге исполнение будет упираться только в желание что-либо делать и имеющиеся в наличии остатки материалов.

Пример, как можно сделать прикроватную тумбу своими руками, чертежи и схемы

Рассмотрим типовую модель прикроватной мебели своими руками. Чертеж и схема с указаниями габаритных размеров будет выглядеть следующим образом.

Изготовление прикроватной тумбочки из ламинированного ДСП такого плана отдельно невыгодно. Экономней делать их сразу две или, к примеру, вместе со . Обойдется она намного дешевле, чем если покупать в готовом виде.

Модель несложна в сборке и вполне может быть сделана новичком. Фактически нужно будет собрать сам корпус тумбы и короб ящика. Предварительно просверлив несколько отверстий под конфирматы.

Прикроватная тумбочка своими руками, расчет деталей и карта кроя

Деталировку с указанием сторон для кромления наглядней всего расписать в табличке ексель. Фактически будет использоваться три вида листовых материалов – ЛДСП, ДВП и МДФ для фасада ящика. Впрочем, в целях экономии его также можно сделать из ЛДСП.

Если разложить детали прикроватной тумбы на целый лист, то можно увидеть, что уйдет не так много материала.

Именно поэтому выше я писала – что изготовление одного экземпляра крайне невыгодно, если нет остатков. Ведь придется покупать целый лист ДСП.

Засверловка деталей и сборка прикроватной тумбы

После того, как детали напилены, все видимые торцы обклеены кромкой, можно переходить к следующему этапу. Засверливать заготовки под сборку на конфирматы.

Более подробно о нюансах засверловки и последующей сборки я писала в статье по изготовлению . По сути – изделия аналогичны по конструкции. Поэтому повторяться не буду. Приведу только дополнительный чертеж прикроватной тумбочки в трех измерениях.

Что нужно, чтобы сделать прикроватную тумбу самому

На самом деле, все зависит от того, какие этапы работ вы сделаете сами, а какие делегируете соответствующим фирмам.

Например, раскрой и кромление деталей можно заказать там же, где приобретается ЛДСП. А можно делать самому. В этом случае вам понадобится лобзик для распила, шлифовальная машинка для выравнивания торцов под наклейку кромки и утюг. А также мелкие подручные предметы:

• рулетка, угольник карандаш/маркер для измерения заготовок и черчения деталей;
• наждачная бумага, сапожный и канцелярский нож для среза и сошлифовки краев после наклейки меламиновой кромки утюгом.

Для сборки понадобятся отвертки крестовые и шестигранные (удобно пользоваться трещоткой), шуруповерт.

Помимо инструментов и подручных средств, которые в принципе у любого мастера есть в наличии, нужно будет закупить фурнитуру и комплектующие для сборки. Все это приведено в табличной форме сметы.

Просто создайте у себя аналогичную форму эксель, вбейте формулы и цены для подсчета итоговой цифры предстоящих расходов. Уверена, если делать прикроватную тумбу в комплекте с более существенным предметом и раскладывать деталировку на остаток, экономия будет существенная и вполне вас удовлетворит. Удачи!

Тумбочка своими руками довольно часто изготавливается, но это понятие является весьма многообразным. В качестве данного предмета мебели может выступить изделие, которое будет стоять у кровати, другой возможный вариант — это место для чайной кружки и газет в гостиной. Однако изготовить данную конструкцию самостоятельно достаточно просто. Для этого следует предварительно подготовить определенные инструменты и материалы, а также ознакомиться с технологией процесса. Только так вы сможете успешно завершить работы, а изделие станет радовать глаз домочадцев и будет удобным в эксплуатации. Единственное, что, возможно, придется сделать не самому, — это раскрой материала.

Подготовительные работы

Если вами будет выполняться тумбочка своими руками, то необходимо подготовить следующие инструменты: дрель-шуруповерт, набор бит, фрезу, рулетку, утюг, карандаш, наждачную бумагу, плотницкий инструмент, набор сверл. Оптимальным решением будет использование аккумуляторного шуруповерта, что верно, если в хозяйстве имеется еще и перфоратор. Сверла следует подбирать по дереву, а вот что касается набора бит, то в нем должен быть шестигранник под конфирматы. Обязательно следует подготовить прямой угол с мерной линейкой. Под рукой должна быть и сухая ветошь. По той причине, что распиловка ЛДСП будет осуществляться в мастерской, вы должны рассчитывать, что самостоятельно или с посторонней помощью придется транспортировать листы, размеры которых составляют 1830×2448 мм. Эти габариты являются самыми малыми. Именно поэтому специалисты рекомендуют экономить на наклеивании кромки.

Сегодня продается меламиновая ее разновидность, толщина которой составляет 0,5 мм. По той причине, что данный элемент имеет клеевую основу, установить его будет достаточно просто. Для этого приложите ее к требуемому торцу и прогладьте нагретым утюгом. Сухая тряпка поможет укрепить более прочно горячую кромку, чтобы добиться максимального сцепления. От излишков следует избавиться с помощью тупого ножа, обработав грани наждачной бумагой.

Деталировка

Когда выполняется тумбочка своими руками, важно ознакомиться с деталировкой. Однако внутреннее наполнение может отличаться. Все будет зависеть от желаемого внешнего вида и функциональности, а также бюджета, который вы планируете потратить на фурнитуру. Ниже будут описаны детали самого простого и дешевого предмета мебели, а вот полозья и фасады будут изготавливаться из ЛДСП. Что касается боковых частей, то их понадобится две штуки. В первом случае размер элемента составят 772×500 мм, тогда как у дна и полки должны быть габариты, равные 368×502 м. Верхних планок должно быть две, а вот цоколь — только один, размеры данных составляющих равны 368×100 мм. Важно не позабыть и о боковых частях ящика, этих элементов должно быть два, а их размеры равны 480×110. Не удастся создать конструкцию без задней и передней стенок, их тоже должно быть две, а размеры равны 334×110 мм. Фасад ограничен 150×395 мм, а дверца тумбы имеет размеры, равные 515×395 мм. Вышеупомянутые размеры указаны для ДСП, толщина которой составляет 16 мм. Столешница должна быть кухонной, а ее толщина равна 28 мм, тогда как длина и ширина составляют 525×400 мм. Когда выполняется тумбочка своими руками, важно знать не только то, как наклеить кромку, но и как подготовить детали к сборке.

Подготовка расходников

Крепежом может выступить конфирмат, для которого нужно будет засверлить отверстия. Их диаметр должен составить 8 мм, тогда как при расположении отверстий в торце диаметр нужно уменьшить до 5 мм.

Подготовка фурнитуры

Даже если вы планируете приобрести недорогой вариант крепежа, то к этому следует подойти серьезно. Конфирматы должны быть приобретены в количестве 22 штук, их размеры — 5х70 мм. Цоколь и стяжные планки будут устанавливаться на один конфирмат, каждый из которых должен располагаться с одной стороны. Саморезы должны быть куплены в объеме одной упаковки, размеры — 4×30 мм. Они после понадобятся для других работ по дому, но в случае с тумбой их используют для прикручивания столешницы к планкам. Что касается фасада, то саморез в этом случае устанавливается к передней стенке короба. При этом крепеж должен располагаться внутри, чтобы его не было видно. Понадобятся ещё саморезы с размерами 4х16 мм, они должны быть тоже приобретены в объеме 1 упаковки. С их помощью вы укрепите оргалит и петли, важно приобрести крепеж с потайной шляпкой. Найдите подходящие мебельные петли в количестве 2 штук. Фреза имеет диаметр в 35 мм, петли, соответственно, должны быть подходящими. По желанию следует приобрести декоративные мебельные ручки, которые устанавливаются на фасад. Дополнительно вы можете обзавестись винтами для ручек, длина которых составляет 35 мм.

Процесс изготовления тумбы

При создании тумбочки своими руками, фото которой представлены в статье, вы можете воспользоваться одним листом ДСП, из него получится 2,5 изделий. Сборка является очень простой, дополнительно к боковинам снизу можно прикрутить которые попросту называются «копытами». Они помогают установить тумбу на неровном полу. Если будет вами изготавливаться, то вы можете приобрести регулируемые ножки, которые можно отыскать в магазине мебельной фурнитуры. Сначала мастер делает выборку под петли. При этом следует помнить о том, что шаг от края фасада до центральной части отверстия должен быть равен 22 мм. Для петель, посадочные размеры которых составляют 35 мм, следует сделать разметку сверху и снизу двери. Делается это обычно на уровне 80 мм, однако данный параметр нельзя назвать критичным. Следующим шагом станет установка фасада с перекрученными петлями, далее все укрепляется к корпусу. Когда выполняется тумбочка под телевизор своими руками, вы можете воспользоваться теми же размерами, так как они отлично подходят, при этом важно помнить о том, что при сборке короба и ящика нужно проверять геометричность получившегося параллелепипеда. В противном случае изделие получится кособоким, а фасады будет невозможно открыть или закрыть.

Изготовление прикроватной тумбочки или тумбы для обуви

Для того чтобы сделать конструкцию для кровати или для обуви более устойчивой, можно выполнить ее в форме трапеции, изделие при этом собирается на шпонках. Один из боковых торцов днища необходимо запилить, это касается крышек и палок. При этом нужно использовать угол в 10°. Для этого отлично подойдет электрическая пила и направляющие. На следующем этапе на срезанных торцах нужно выбрать пазы для шпонок, под фрезу при этом подкладывают ровную доску. Последнюю, включая заготовку и верстак, следует сжать струбциной. Перед тем как начинать сборку тумбы, всю фурнитуру следует временно закрепить, это позволит вам определить ее точное месторасположение.

Последовательность проведения работ

Когда выполняется тумбочка для к левой боковой стенке сначала нужно присоединить верхнюю крышку, используя для этого шпонки. На следующем этапе укрепляется правая боковая панель, а конструкция при этом должна находиться в лежачем положении. Как только клей схватится, к корпусу можно зафиксировать заднюю стенку. Поверхность обязательно следует отшлифовать, перед окрашиванием кромки покрываются лаком. После того как тумба будет перевернута вверх дном, можно прикрутить к углам ролики, каждый из них должен фиксироваться двумя шайбами и гайками. Когда изготавливается своими руками, можно руководствоваться той же технологией, при этом на дверце предстоит разметить места для От нижнего и верхнего торцов следует отмерить по 50 мм. Что касается боковой кромки, от нее необходимо отступить 22 мм. Для установки петель нужно высверлить отверстия на пересечениях линий. От верхней крышки мастер отступает примерно 3 мм, это позволит в дальнейшем обеспечить легкое закрывание и открывание дверцы.

Заключительные работы

Если вы задумались о том, как сделать тумбочку своими руками, то на следующем этапе необходимо собрать для этого в нижней части трех сторон следует предусмотреть пазы. Торцы задней и передней стенок спиливаются под углом в 10°. Важно помнить о том, что борта ящика должны быть соединены друг с другом встык. Механизмы для выкатывания следует установить на этом же этапе, лучше всего использовать роликовые направляющие, так как они просты при монтаже и долговечны в эксплуатации.

Как сделать тумбочку своими руками

Детали проекта

Навыки

3 из 5 Умеренный

Стоимость

140 долларов США (не включая краску, винты и клей)

Расчетное время

Около 5 часов

Эта статья появилась в осеннем выпуске журнала This Old House Magazine за 2022 год. Нажмите здесь, чтобы узнать, как подписаться на .

Самодельные проекты, которые всегда занимают первое место в моем списке, кажутся теми, которые добавляют больше функциональности нашему дому. Если сборка обещает с пользой использовать потерянное пространство или навести порядок в загроможденной области, я чувствую себя очень вдохновленным.

ПОДГОТОВИТЕЛЬНЫЕ ЭТАПЫ. Дженн использует торцовочную пилу, чтобы обрезать ножки ночного столика 2×2, а также его крестовины 1×2. Настольная пила удобна для резки боковин и полки, но подойдет и циркулярная пила с направляющей. Мок тунец

Поэтому, когда я заметил, что шнуры зарядного устройства, книги и другие предметы накапливаются на моей тумбочке, я решил, что пришло время сделать что-то, что обеспечит больше места для хранения, чем у меня есть сейчас. И хотя выдвижные ящики обычно не считаются легкой сборкой, метод сборки карманных отверстий, который я использовал, предлагает отличное решение для новичков.

Благодаря большой площади, двум выдвижным ящикам и нижней полке моя тумбочка кажется опрятной и опрятной, когда приходит время выключать свет. Впереди: что вам нужно знать, чтобы создать свой собственный.

Начало работы

Питер Сучески

Стандартная высота прикроватной тумбочки обычно составляет от 24 до 28 дюймов. В то время как современный дизайн мебели отдает предпочтение низким боковым столикам, мне нравится традиционная тумбочка, которая находится на 1-2 дюйма выше верхней части матраса.

Рядом с моей собственной кроватью я спроектировал этот приставной столик высотой 30 дюймов; таким образом, лампа для чтения освещает мою книгу, и ее выключатель находится в пределах легкой досягаемости. Чтобы увеличить или уменьшить тумбочку, вы можете просто отрегулировать высоту ножек 2×2, сохраняя при этом расстояние от нижней полки до пола.

Инструменты

Инструменты и материалы

• Рулетка

• Карандаш

• to/3pf0XX6″>

  Настольная пила или циркулярная пила с направляющей

• Торцовочная пила

• Дрель/шуруповерт

• Приспособление для карманных отверстий

• 36-дюймовый стержневой зажим

• Комбинированный квадрат

• to/3QdU70f»>

  Утюг для одежды (для крепления кромки)

• Триммер для кромки шпона или универсальный нож

• Орбитальная шлифовальная машина

• Малярный валик и крышка

• Кисть

• Сверло под размер шурупов

Материалы

• Две проектные панели из фанеры размером ¾”×2’×4’
• Две доски 2×2×6’
• Две доски 1×2×6’
• Винты с потайным отверстием 1¼ дюйма
• Два набора направляющих для 12-дюймовых ящиков
• 3/4-дюймовая кромочная лента
• Две ручки для выдвижных ящиков (со скрытыми застежками)
• Клей для дерева
• Краска и грунтовка

Список вырезов

• 2×2 ножки – 4 @ 29 1/2 дюйма L
• Крестовины 1×2 – 4 @ 12 дюймов L
• Крестовины 1×2 – 4 @ 20 дюймов L
• фанерные борта – 2 @ 3/4” x 12” Ш x 12 1/2” Д
• Верх из фанеры – 1 @ 3/4” x 24 1/2” Ш x 15 3/4” Д
• Полка из фанеры – 1 @ 3/4” x 20” Ш x 12” Д
• Царги из фанеры – 4 @ 3/4” x 4” В x 13 1/4” Ш
• Фанерные передние и задние панели ящиков – 4 @ 3/4” x 4” H x 17 1/2” W
• Основания ящиков из фанеры – 2 @ 3/4” x 17 1/2” Ш x 11 3/4” Г
• Фанерные фасады ящиков – 2 @ 3/4” x 5 1/4” В x 19 7/8” Ш

Готовые размеры: 24 1/2” Ш x 15 3/4” Г x 30” В

Этапы сборки прикроватной тумбочки своими руками

Шаг 1: Подготовка деталей

Макет тунца

Следуя приведенному выше списку, отрежьте детали по длине. Используйте приспособление для карманных отверстий, чтобы просверлить два отверстия на концах передней и задней частей для ящиков и каждого 1 × 2.

Просверлите дополнительные карманные отверстия по всем краям фанерной полки и основания каждого ящика, а также по верхнему и боковым краям фанерных боковин.

Шаг 2. Соберите одну сторону из фанеры

Имитация тунца

Поместите 12-дюймовый 1×2 между двумя ножками 2×2 на расстоянии 12½ дюймов от вершин ножек. Прикрепите его с помощью клея и винтов с потайными отверстиями. Поместите фанерную сторону поверх 1 × 2, ее нижние края заподлицо, а верхний край поддерживается; закрепите клеем и шурупами с потайными отверстиями.

Шаг 3. Прикрепите поперечину 1×2

Имитация тунца

Отметьте линию на расстоянии 5 дюймов от нижней части каждой ноги. Поместите 12-дюймовый 1×2 между ногами, подпертыми 3/4-дюймовыми блоками и заподлицо с внутренними сторонами ног. Используя стержневой зажим, закрепите его клеем и винтами с потайными отверстиями. Повторите шаги 2 и 3 для второй стороны.

Шаг 4. Установите полку

Имитация тунца

Приклейте и прикрутите 20-дюймовые отверстия шурупами 1×2 к переднему и заднему краям фанерной полки, заподлицо с ее верхней частью. (Фанера закроет одно из двух отверстий под винты на каждом конце.) Когда боковая сборка лежит горизонтально, внутренней стороной вверх, приклейте и привинтите полку к отверстиям заподлицо с верхним краем одного из нижних 1× 2 с. Переверните заготовку и повторите с другой стороны. Приклейте и завинтите две 20-дюймовые поперечины 1 × 2 между сторонами, заподлицо с верхними 1 × 2.

Шаг 5. Прикрепите верхнюю часть

Макет тунца

Поместите заготовку вверх дном на фанерную столешницу, отцентрировав ее по ширине и заподлицо с ее задним краем. Вверните шурупы с потайными отверстиями через фанерные панели в верхнюю часть. Утюг на ленте шпона, чтобы закончить края; обрезать лишнее.

Шаг 6. Соберите ящики для ящиков

Имитация тунца

Приклейте и привинтите фанерную переднюю и заднюю часть к дну ящика так, чтобы они были на одном уровне с его нижней стороной; приклейте и привинтите боковины ящика к нижней, передней и задней панелям. Повторение. Отшлифуйте обе сборки до гладкости и покрасьте все детали.

Ложный тунец

Шаг 7: Установите ящики

Разделите направляющие и привинтите по одной части к каждому ящику, расположив их вертикально по центру и заподлицо с передним краем. Прикрепите соответствующие детали внутрь заготовки. Вставьте ящики, соединив две части каждой направляющей.

Шаг 8: Добавьте передние панели ящиков и ручки

Отметьте и просверлите отверстия для ручек в используемых передних панелях ящиков, затем прикрепите их к фасадам ящиков с помощью шурупов через отверстия для выдвижных ящиков. Изнутри ящиков вверните винты через фасады ящиков в применяемые фасады. Удалите временные винты, просверлите отверстия в ящиках ящиков и прикрутите тяги.

DIY тумбочка с одним ящиком и открытой полкой для хранения — план сборки

30 июля 2022 г. by Shara, Woodshop Diaries

В этом посте я расскажу, как сделать простую прикроватную тумбочку с одним ящиком, открытой полкой для хранения и декоративными ножками!

Несколько постов назад я начал новую серию подходящей мебели для спальни, поделившись каркасом кровати DIY с арочным изголовьем.

.

А теперь я приношу вам подходящие чертежи прикроватной тумбочки с одним ящиком, сделанные своими руками!

.

Эта простая прикроватная тумба имеет один выдвижной ящик и большое открытое отделение для хранения вещей.

.

Пульты дистанционного управления, украшения и ключи можно спрятать в ящик, а большее место использовать для книг, одеял или корзин.

.

Что бы вы ни выбрали для хранения, у меня есть планы сборки и видео для вас ниже!

Примечания об этом проекте прикроватной тумбочки с одним ящиком своими руками:

Чертежи и список материалов ниже относятся к ОДНОЙ тумбочке/тумбочке. Чтобы сделать пару, просто удвойте пиломатериалы и оборудование.

.

Габаритные размеры этой прикроватной тумбочки с одним ящиком, сделанной своими руками, и ящиком для хранения: 25 ½″ в высоту, 18 ¼″ в глубину и 26″ в ширину.

.

Эта прикроватная тумбочка является второй частью серии подходящей мебели для гостевой спальни, сделанной своими руками. Ознакомьтесь с другими подходящими частями здесь: (скоро будет больше!!)

Кровать с изогнутым изголовьем своими руками

Инструменты и материалы

*Этот пост содержит партнерские ссылки. Ознакомьтесь с политикой веб-сайта.

Инструменты:

• Круглая пила и прямой край (или Руководства по резке )
• MITR Карманное отверстие джиг

Материалы:

• (1) 2x2x8 Плата
• (1) 1x3x8 Плата
• (1) 1x2x8 или ″ x 1 ½ ″ x 8
• (1) Лист 4’x4′ Фанера ¾ дюйма (обратите внимание, что это половина полного листа)
• (1 Лист 2’x4′ Фанера ¼″ (обратите внимание, это четверть листа)
• (1 ) 8-футовый стержень полукруглый или другой молдинг для добавления к передней части ящика (дополнительно)
• (4) 4 ¾″ высокие мебельные ножки
• (4) резьбовые вставки для мебельных ножек
• (1) пара 16-дюймовых направляющих
• ¾″ и 1 ½″ Кромочная лента (необязательно)
• Деревянный клей
• 1 ″ ″ Винты карманных отверстий
• 1 ″ Деревянные винты
• мы готовы начать строительство! Я снабдил вас всеми инструкциями, деталями и планами для печати, приведенными ниже, но если вам нравятся видео, у меня есть и это для вас:

  Если вам понравился обзорный видеоролик и вы хотите увидеть его еще подробно, вы можете посмотреть полное видео на YouTube в нижней части этого поста!

  .

  Возьмите печатные чертежи этой тумбочки с одним ящиком со всеми размерами, списком вырезов и схемами здесь:

  Шаг 1: Сборка боковых панелей

  Боковые панели изготовлены из 2×2 и 3/4-дюймовых фанерных панелей. Итак, я вырезал 4 куска 2х2 и две фанерные панели для каждой тумбочки согласно списку раскроя в плане сборки.

  .

  Затем я просверлил карманные отверстия диаметром ¾ дюйма по краям фанерных панелей.

  Чтобы карманные отверстия не были видны в конечном изделии, я тщательно просверлил два верхних карманных отверстия в пределах 7 ½” от верха и нижнее отверстие в пределах 1 ½” от низа. Все эти отверстия будут закрыты позже.

  Я собрал боковые стороны, используя винты с потайными отверстиями 1 ¼ дюйма, чтобы все панели были заподлицо внутри.

  Шаг 2: Сборка нижней панели

  Нижняя панель вырезается из куска фанеры толщиной 3/4″, но, чтобы передняя часть казалась толще и чтобы было место для установки резьбовых вставок для ножек, приклейте кусок 1× 3 внизу заподлицо с передним краем.

  Чтобы скрыть шов спереди, вы можете либо приклеить 1 ½″ утюг на кромочную окантовку, либо приклеить/прибить гвоздями кусок 1×2 или решетчатую отделку спереди.

  .

  Если вы добавляете отделку спереди, вам нужно будет отрезать ту же толщину от задней кромки, чтобы общая глубина нижней панели оставалась равной 17 ½″.

  Этап 3: Сборка корпуса тумбочки

  Я вырезал три 1×3 для верхних опор и добавил под ящик, а также просверлил карманные отверстия ¾″ в концах каждой детали и в концах нижней панели из шага 2.

  .

  Затем я использовал карманные отверстия диаметром 1 ¼″, чтобы собрать основной корпус тумбочки.

  Два из 1х3 идут сверху – один спереди и один сзади. И третий установлен на 6″ ниже верхней опоры спереди.

  .

  Эта третья часть представляет собой просто отделку, которая находится под ящиком.

  .

  Нижняя панель находится заподлицо с нижней частью спереди, но я убедился, что задняя сторона находится на ¾ дюйма от нижней части.

  Я постарался правильно сориентировать боковые панели, чтобы два верхних карманных отверстия были направлены вверх.

  Шаг 4: Установите направляющие для ящиков

  Я использовал 16-дюймовые направляющие для ящиков на шарикоподшипниках в этих тумбочках и установил их в верхней части так, чтобы они были задвинуты примерно на 1 ¼ дюйма от переднего края.

  У меня есть подробное руководство по установке направляющих для ящиков , в котором объясняется, как именно их прикрепить.

  Шаг 5: Установка ножек

  Ножки, которые я использовал , поставлялись с резьбовым стержнем, установленным сверху. Они ввинчиваются во вставку с резьбой .

  .

  Но сначала мне нужно было установить эти вставки на каждый угол.

  .

  Оставшиеся 1×3 я разрезал пополам и приклеил их к задним углам. Вы также можете привинтить и прибить их, но я рекомендую дать клею высохнуть перед установкой вставок.

  Я отметил 2 дюйма от каждой кромки в каждом углу и просверлил отверстие больше, чем хвостовик вставки, но меньше, чем резьба — точно так же, как предварительное сверление для винта.

  .

  Затем я использовал прилагаемый гаечный ключ, чтобы вкрутить их в отверстия, пока они не прилегали к поверхности дерева.

  Затем я просто вкрутил эти ножки.

  Полезный совет: Если кажется, что они не впиваются в резьбу, возьмите плоскогубцы и вытащите резьбовой стержень из ножки, чтобы он дольше торчал. Некоторые из моих были довольно короткими.

  Шаг 6. Сборка ящика для тумбочки

  Теперь давайте перейдем к моей любимой части — ящикам.

  .

  Из оставшейся 3/4-дюймовой фанеры я вырезал детали ящика в соответствии со списком вырезов на чертежах.

  Затем я настроил свою настольную пилу, чтобы вырезать выступы на боковых сторонах ящика, чтобы установить нижнюю панель ящика.

  .

  Если у вас нет настольной пилы, вы также можете использовать вместо нее фрезер или вообще отказаться от пазов и просто приклеить и прикрутить фанерное дно толщиной ¼″ после сборки коробки.

  .

  Посмотрите этот пост на , как построить ящики.

  .

  Я приклеил утюгом кромку к верхушкам ящиков. Облицовка кромки необязательна, но она делает края фанеры более чистыми.

  .

  Затем я просверлил отверстия диаметром ¾ дюйма в передней и задней частях ящиков для ящиков, а затем собрал их с помощью винтов размером 1 ¼ дюйма.

  Перед добавлением четвертой стороны я вырезал и установил нижнюю панель из фанеры толщиной 1/4 дюйма, чтобы вставить ее в эти выступы.

  Шаг 7: Установка выдвижного ящика

  Я установил выдвижной ящик на направляющие в каждой тумбочке так, чтобы он находился на расстоянии 1 ¼ дюйма от переднего края, чтобы можно было установить переднюю часть выдвижного ящика.

  Шаг 8: Установите переднюю панель ящика

  Я вырезал переднюю часть ящика из фанеры толщиной 3/4 дюйма, но, чтобы немного украсить ее, я добавил полукруглые молдинги вдоль передних краев.

  Это совершенно необязательно, и вы можете использовать другой тип молдинга, если хотите.

  .

  Я скосил эти углы под углом 45 градусов и вырезал детали по размеру, а затем прикрепил их к быстросохнущему столярному клею .

  .

  Я установил эту переднюю часть на ящик ящика с помощью винтов 1 ¼ дюйма изнутри, так что вокруг всех сторон передней части ящика был зазор около ⅛ дюйма.

  Шаг 9: Установка столешницы на тумбочку

  Чтобы добавить столешницу, мне пришлось снять ящик, чтобы получить доступ к опорам.

  .

  Так что я использовал маленькие выступы на направляющих, чтобы выдвинуть ящик ящика, затем перевернул верх дном и тумбочку сверху.

  Я отцентрировал его из стороны в сторону и убедился, что задние края находятся на одном уровне, а затем использовал винты 1 ¼ дюйма, чтобы закрепить его через верхние опоры.

  Шаг 10. Добавьте накладки на боковые стороны тумбочки

  Чтобы закончить боковые стороны, я вырезал несколько тонких решетчатых накладок, чтобы они подходили к боковым панелям сверху и снизу.

  .

  Для этого я использовал решетчатую накладку толщиной ¼ дюйма, потому что она добавляла еще одно измерение, так как была тоньше, но вы, безусловно, можете использовать здесь вместо этого 1×2, если хотите.

  Опять же, я использовал быстросохнущий клей для дерева , чтобы прикрепить их, но обычный столярный клей также подойдет с несколькими зажимами, чтобы удерживать его, пока он не высохнет.

  Шаг 11: Добавление задней панели

  Изначально я не планировал добавлять сюда заднюю панель, но после того, как я закончил ее сборку, я решил ее добавить.

  .

  Задняя часть совершенно необязательна… если вы хотите, чтобы она была более открытой, вы можете ее пропустить. Но я вырезал кусок фанеры толщиной ¼ дюйма, чтобы покрыть заднюю сторону.

  .

  Перед креплением я сначала все прокрасил. Нет ничего хуже, чем пытаться пролезть в крошечное пространство и испачкать заднюю панель.

  .

  Что ж… бывает и похуже. Но это очень плохо.

  So покрасил эти тумбочки краской Minwax Early American , а затем прикрепил заднюю панель скобами. Вы также можете приклеить и привинтить/прибить эту панель на место.

  Шаг 12: Отделка тумбочки с выдвижным ящиком

  На следующий день я добавил прозрачный слой поли и ручки , и это завершило вторую часть этой серии подходящей мебели для гостевой спальни – тумбочки!

  Ищете другую подходящую мебель?

  У меня есть как минимум еще одна вещь из этого подходящего набора, поэтому, если она вам нравится, не забудьте подписаться на информационный бюллетень, чтобы получать приоритетный доступ к новым сообщениям и планам, чтобы не пропустить остальные серии!

  Но если вы хотите посмотреть другие наборы мебели, сделанные своими руками, у меня есть из чего выбрать!

  Серия современной мебели для спальниСерия мебели для спальни Mid CenturyПодходящая офисная мебель серии

  Не забудьте взять чертежи для сборки собственной тумбочки с одним ящиком и посмотреть полный видеоурок на YouTube здесь:

  Если хотите сохраните это на потом, обязательно закрепите или поделитесь в своем любимом социальном канале!

  До новых встреч, друзья, удачного строительства!

  Изготовить прикроватный столик — FineWoodworking

  Описание: Этот милый маленький проект не только забавен, но и полон испытаний и уроков по созданию прочных столярных изделий из деликатных деталей. У него растопыренные конические ножки, угловые шарниры и асимметричные ящики. Поскольку детали очень тонкие, прочность конструкции зависит от хорошо спроектированных врезных и шиповых соединений. Гаррет Хак покажет вам, как строить фигуру и работать с углами и сужениями.

  Я люблю собирать маленькие столы. Они не только веселые, быстрые в изготовлении и полезные (или продаваемые), но также идеально подходят для опробования новых дизайнов и техник. В моем обучении я обнаружил, что они являются идеальными проектами для улучшения навыков работы с ручным инструментом и столярного дела.

  Этот милый столик наполнен уроками и испытаниями. Это также отличная демонстрация для создания прочных столярных изделий в деликатных частях. Он имеет растопыренные конические ножки, слегка наклонные соединения и два асимметричных ящика, которые подходят для не совсем квадратных карманов. Я покажу вам, как собрать эту деталь, и дам советы, как работать с углами.

  Сначала сужайте и врезайте ножки

  Освободите место для выступа шипа. Вырезав пазы, Хак вырезает наклонный пандус в верхней части паза для размещения выступа шипа. Он использует долото.

  Ножки сужаются сверху вниз. Перед их вырезанием неплохо сделать выкройку в натуральную величину из тонкого материала. Выкройка должна показывать расположение столярных изделий, а также расположение ножек.

  Я обвожу шаблон на ложе и вырезаю конусы на ленточной пиле. Затем я убираю следы пилы и уточняю конусность с помощью сглаживающей рубанка. После того, как все четыре ноги сделаны, я играю с их расположением, чтобы выбрать лучшие лица для шоу. Затем я отмечаю ножки, чтобы сохранить правильную ориентацию при резке столярных изделий.

  Я решил сделать пазы шириной 5⁄16 дюймов для этих прекрасных ножек, что позволило сделать достаточно прочные шипы, но не ослабить ножки, как это могли бы сделать пазы шириной 3/8 дюйма там, где два паза пересекаются в задней ножке. Чтобы максимизировать сопротивление скручиванию, шипы моего фартука максимально широки, почти на всю высоту фартука. и чтобы сохранить общую прочность паза, верхняя часть намного мельче и расположена под углом, чтобы принять изогнутую часть шипа.

  Большую часть паза я вырезал на горизонтальном шлицевом станке, а неглубокую угловую часть вырезал вручную с помощью долота. Вырезав шесть пазов для фартуков, я также вырезал пазы для нижней направляющей ящика, чтобы позже можно было вырезать шипы направляющих с той же настройкой, что и для фартуков.

  Подгонка фартуков к уголку ноги

  Для направления работы долотом он надрезает стену пандуса рубанком, совмещая ее со стенкой врезки.

  Ножки не только заужены, но и расставлены. Чтобы создать раскос, я обрезал концы фартуков под углом 2 1/2°, используя угловой упор моей настольной пилы. Прежде чем приступить к работе с шипами, я использую самодельный самодельный материал, чтобы зашпаклевать нижние края фартуков и нижней направляющей ящика.

  Я обрезал щечки шипа с помощью приспособления для нарезки шипов настольной пилой, а затем я обрезал выступы с плоскими фартуками на настольной пиле. Я совмещаю скошенные концы фартуков с забором, что создает идеально скошенные плечи. Я вырезал и подгонял выступы шипа, используя ручную пилу и долото.

  Направляющая ящика тоже расположена под углом

  Когда фартуки насажены на шипы, я закрепил нижнюю направляющую ящика с помощью приспособления для нарезания шипов настольной пилой. здесь шип слегка наклонен (внешний угол 1 °), чтобы гарантировать, что рейка после установки будет ровной. Эта рейка также оборачивается вокруг задней части ноги для дополнительной клеевой поверхности и стабильности. Я подгоняю каждый конец к его ноге, аккуратно работая пилой и долотом. После сухой установки рейки в стол разметьте и вырежьте пазы в рейке для разделителя ящика. Я наклоняю врезные стены с помощью долота, чтобы приспособить растопыривание.

  На рельсе также есть три паза для направляющих ящиков — один широкий в центре и два более узких по краям. После того, как я вырезал стыки, я вставляю полозья на место и строгаю их заподлицо с верхней частью рельса. Задний фартук также врезан под центральную направляющую. он совпадает с пазом в нижней передней направляющей и имеет тот же размер, но наклонен под углом 1°. Боковые направляющие приклеиваются к нижней передней направляющей и боковым фартукам во время сборки. Закончив с фартуком и нижней перекладиной, я использую долото и дрель, чтобы вырезать карманные отверстия для крепления верхней части.

  Поработайте над ногами перед склеиванием.

  Перед сборкой вам нужно добавить эбонитовые пальцы в нижней части ног. я рассказывал об этом в предыдущем мастер-классе («Выделите ноги инкрустацией», FWW #239). Затем обрежьте верхние части ножек. Чтобы получить ровный срез под правильным углом, соберите ножку и передник, поместите кромкомер на наружную поверхность, совместив с верхним краем передника, и затем ножом проведите линию поперек ножки. Используя шаблон, перенесите линию на другую внешнюю поверхность ноги и отрежьте по линиям с помощью ручной пилы. Вы готовы к склеиванию.

  Правильно расставьте. Скошенные концы фартука создают выпуклость стола. Они обрезаются под углом 2 1/2° с помощью углового упора на настольной пиле. После обрезки щечек шипа с помощью зажимного приспособления для шипов Хак отрезает выступы, при этом фартук плоско лежит на настольной пиле, а угловой конец упирается в вспомогательную направляющую, которая приподнята, чтобы обеспечить зазор для остатка.

  Отрежьте бедро. Разметьте и обрежьте выступы шипа. Сначала сделайте прямой разрез с конца, а затем заходите под углом.

  Сделать митры. Шипы фартука скошены и сходятся в середине ножки. Хак срезает углы на циркулярной пиле и обрезает сопрягаемые шипы, чтобы они подходили друг к другу, используя блочный рубанок.

  Обрезать ножки. Ножки оставляют слишком длинными для долбления, затем обрезают. Чтобы получить ровный срез под правильным углом, сначала соберите ножку и фартук насухо. Поместите измеритель угла наклона на внешнюю поверхность, выровняв его с верхним краем фартука, затем ножом проведите линию поперек штанины. Перенесите линию через другую внешнюю сторону. Вырежьте по линии ручной пилой.

  После сборки завершите карманы ящиков

  Верхняя направляющая ящика, которая стыкуется с передними ножками, а также с боковыми фартуками, добавляется после первоначальной сборки. Двойные ласточкины хвосты повышают прочность кармана ящика, сопротивляясь как растяжению, так и сжатию. Плечи ласточкиного хвоста расположены под углом, чтобы соответствовать расставлению ног.

  Перед тем, как приступить к раскладке верхней направляющей, выровняйте верхнюю часть основания заподлицо. поместите рейку в положение поверх ножек и обрежьте нижнюю часть, где она будет располагаться вокруг ножки и у бокового фартука. Используйте эти линии, чтобы выложить ступенчатые плечи для двух ласточкиных хвостов. отрежьте ласточкины хвосты и выступы, переместите рейку на ножки, перенесите ласточкины хвосты, выпилите и вырежьте гнезда. Теперь вставьте рейку для разделителя ящика, наклонив стенки врезки, просверлите и раззенкуйте отверстия в верхней рейке для крепления верха.

  Изготовить и установить разделитель. обрежьте шипы разделителя под углом 90 °, но слегка наклоните плечи для плотного прилегания к угловым пазам. Шипы заклинены, так что прорежьте в них прорези и в этом месте. Затем приклейте верхнюю направляющую на место и к разделителю, а затем вставьте клинья. Наконец, изготовьте и установите направляющие ящика.

  Эта склейка не будет квадратной. После приклеивания заднего фартука к задним ножкам и откладывания сборки в сторону для просушки приклейте передние ножки к направляющей нижнего ящика.

  Используйте щуп для измерения угла наклона, чтобы проверить правильность угла раскрытия. Приклейте направляющую ящика, затем приклейте боковые фартуки к задним ножкам и прикрепите эту сборку к передним ножкам и направляющей.

  Соедините верхнюю направляющую ласточкиным хвостом. Положите рейку поверх ножек и с помощью ножа перенесите ласточкины хвосты на ножку и фартук.

  Добавьте верхнюю направляющую и разделитель. Сначала приклейте перегородку к нижней направляющей, затем добавьте верхнюю. Зажмите верхнюю направляющую, а также над и под разделителем.

  Добавьте клинья и выровняйте их, а шип заподлицо.

  Добавьте верхнюю часть и соберите ящики

  Столешница изготовлена ​​из двух хорошо подобранных досок и имеет фаску на нижней стороне и по четырем краям. Скосы по бокам шире, чем сзади и спереди, что выглядит хорошо. я видел скосы вручную, следуя моим линиям разметки.

  Последний шаг — сборка ящиков. Сначала я ламинирую шпоном из бразильского тюльпанового дерева на фасады ящиков из пихты Дугласа, а затем подгоняю каждый фасад к его отверстию. При раскладывающемся столе внешние концы карманов ящиков не являются квадратными, а верхний и нижний края фасадов ящиков нуждаются в небольшой фаске. Я подгоняю переднюю часть ящика едва плотно к отверстию от края до края, сверху вниз, а затем разрезаю столярные изделия ящика. Вырежьте боковины ящика, а затем обрежьте и установите каждое дно.

  Для отделки я использовал шеллак, а именно сидлак, имеющий красноватый оттенок, который красиво согревает ель и тюльпан.

  Установите угол с помощью углового калибра. Этот параметр будет направлять работу.	Только один конец каждой передней панели ящика скошен. Хэк отмечает угол на ящике и медленно приближается к нему.
  Также наклоните верх и низ. Верхний и нижний края фасадов ящиков имеют небольшой скос (1°). Опять же, используйте измеритель угла наклона, чтобы направлять работу рубанка.	Фронтальная часть ящика должна плотно входить в отверстие, прежде чем вы будете резать столярные изделия.

  From Fine Woodworking #253

  Полный текст статьи загрузите в формате PDF ниже:

  Советы по деревообработке, рекомендации экспертов и специальные предложения можно получить на свой почтовый ящик

  Зарегистрироваться

  ×

  Посмотреть PDF

  Прикроватная тумбочка с 3 ящиками своими руками (11 простых шагов)

  Эта очаровательная прикроватная тумбочка своими руками проста в сборке и имеет три ящика для хранения вещей. Сделайте свой собственный с помощью этого бесплатного пошагового руководства и полезных советов по сборке.

  Прикроватная тумбочка с выдвижными ящиками

  Эта простая в изготовлении прикроватная тумбочка с выдвижными ящиками поможет добавить в спальню места для хранения вещей.

  Наверху есть место для лампы, где можно поставить напиток или зарядить телефон. Внизу в трех ящиках скрыты от глаз журналы, книги, пульты и многое другое.

  Этот простой самодельный столик можно также использовать в качестве столика рядом с диваном или стулом или в качестве дополнительного места для хранения в ванной комнате.

  Получите бесплатные и простые планы и постройте один (или два!) сегодня.

  Этот учебник содержит партнерские ссылки на расходные материалы и инструменты. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться с вами новыми проектами и советами. Вы не платите за использование этих ссылок. Посетите мою политику сайта для получения дополнительной информации.

  Прежде чем мы перейдем к тому, как сделать прикроватную тумбочку своими руками с ящиками , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мои БЕСПЛАТНЫЙ еженедельный информационный бюллетень с полезными хитростями с карманными отверстиями , компактными идеями для мастер-классов , умными советами по самоделкам и многим другим!

  Содержание
  • Вдохновение для этого проекта
  • Где использовать тумбочку
  • Какие инструменты вам нужны?
  • Какую древесину следует использовать?
  • Как сделать ящики?
  • Как закончить тумбочку?
  • Как сделать прикроватную тумбочку своими руками с выдвижными ящиками. Урок 9.0050
  • Получите бесплатный печатный план
  Источник вдохновения для этого проекта

  Этот проект был вдохновлен сундуком для хранения вещей в старинном стиле. Комод имел пять ящиков. У ящиков была интересная деталь. Они были встроенными, но немного гордились шкафом. Гордость в деревообработке означает, что одна деталь приподнята или выступает над другой.

  Вдохновение было высоким и узким. Его размеры составляли почти 40 дюймов в высоту и около 11 дюймов в ширину. Мне нравился стиль, но размер не служил практической цели. Он был слишком высоким, чтобы использовать его в качестве тумбочки, и слишком коротким и узким, чтобы использовать его в качестве комода.

  Вот что я сделал. Я переделал предмет, чтобы его можно было использовать как прикроватный столик. Эта версия DIY имеет три ящика для хранения. И ящики имеют те же детали, что и оригинал.

  Вернуться к оглавлению

  ---

  Где использовать тумбочку
  • В качестве тумбочки или тумбочки
  • В качестве столика рядом с диваном или креслом
  • Для хранения туалетных принадлежностей в ванной комнате000 прихожая

  Вернуться к оглавлению

  ---

  Какие инструменты вам нужны?

  Выдвижные ящики делают эту деревянную тумбочку сложной , но сделать ее так же просто, как сделать простую коробку . Этот проект можно выполнить, используя базовые навыки работы с деревом и всего несколько обычных деревообрабатывающих инструментов .

  Инструменты, такие как торцовочная пила, приспособление для карманных отверстий и дрель. Также нам понадобится дополнительная пила, чтобы вырезать заднюю часть шкафа и вырезать детали в нижней части ножек.

  Торцовочная пила

  Я использовал торцовочную пилу, чтобы вырезать почти все детали для этого проекта.

  Связанный : 7 приемов торцовочной пилы, которые должен знать каждый мастер

  Приспособление для выемки отверстий

  Для этого проекта мы можем использовать любое приспособление для высверливания отверстий под выемки. Я использовал Kreg Jig 72OPRO, чтобы просверлить карманные отверстия для моей тумбочки. Недорогой, удобный Kreg Jig 320 также является отличным выбором для сверления карманных отверстий.

  Связанный: 9 ошибок при отверстии кармана, которые вы не должны совершать

  Сверло

  Сверло использовалось для сверления отверстий для кармана и завинчивания винтов, соединяющих детали.

  Связанный: Ударный шуруповерт и дрель: в чем разница?

  Насадка для сверления под прямым углом

  Также удобно иметь насадку для сверла под прямым углом. Места карманных отверстий в этом проекте сложно достать с помощью традиционного драйвера.

  Насадка для сверления под прямым углом — идеальный инструмент для сверления в труднодоступных местах или для заворачивания шурупов в труднодоступных местах .

  Связанный: Как завинтить труднодоступные места

  Дополнительная пила

  Нам понадобится дополнительная пила, чтобы разрезать ДВП для задней части шкафа и дна ящиков. Я использовал настольную пилу, чтобы вырезать эти части. Если вам неудобно пользоваться настольной пилой, вместо нее можно использовать циркулярную пилу.

  Для распила деталей по ширине можно использовать циркулярную пилу и Kreg Rip-Cut или Kreg Accu-Cut. Затем можно использовать циркулярную пилу и приспособление для поперечной резки своими руками или станцию ​​поперечной резки Kreg для обрезки деталей по длине.

  Связанный: 4 способа сделать прямые пропилы с помощью циркулярной пилы

  Я использовал свою спиральную пилу, чтобы вырезать детали в нижней части ножек. Вы также можете использовать лобзик, чтобы сделать эти разрезы.

  Приспособление для направляющих ящика

  Есть еще один инструмент, который я использовал для сборки прикроватной тумбочки. Этот инструмент представляет собой приспособление для выдвижения ящиков.

  Я использовал приспособление, чтобы прикрепить направляющие ящика к корпусу. Я также использовал его, чтобы прикрепить направляющие к ящикам. Вы можете сделать оба этих шага без приспособления, но использование приспособления делает это намного проще.

  Связанный: 5 Основные инструменты для изготовления корпусов

  Вернуться к оглавлению

  ---

  Какую древесину следует использовать?

  Эту простую в изготовлении тумбочку можно сделать практически из любого дерева. Я использовал обыкновенную сосну, чтобы построить свой. Сосна недорогая и с ней легко работать.

  Я купил сосну 1×2, 1×3, 1×4 и 1×6 в местном магазине товаров для дома.

  Связанный: Руководство по размерам древесины для начинающих

  Я использовал небольшой кусок ДВП толщиной ⅛ дюйма для задней части шкафа и дна ящиков. ДВП обычно находится рядом с отделом фанеры в магазине товаров для дома.

  🔄 ДОПОЛНИТЕЛЬНО: У меня осталось немного молдинга, оставшегося после изготовления этих дверей шкафа своими руками. Я добавил молдинг между корпусом и верхней частью, чтобы придать прикроватной тумбочке немного визуального интереса.

  Вернуться к оглавлению

  ---

  Как вы собираете ящики?

  Выдвижные ящики так же легко сделать, как и простую коробку. В ящике шесть частей. У ящика есть четыре стороны, дно и передняя часть ящика.

  Боковые стороны соединены карманными отверстиями. Дно крепится на клей и гвозди. Фронтальная часть ящика крепится к ящику несколькими винтами.

  Связанный: Как собрать ящики своими руками

  Вернуться к оглавлению

  ---

  Как закончить прикроватную тумбочку?

  Эту маленькую тумбочку можно оформить по-разному. Его можно было оставить естественным, покрасить, запятнать или комбинировать краску и пятно.

  Я решила покрасить прикроватную тумбочку. Сначала я нанес несколько слоев грунтовки, а затем покрасил прикроватную тумбочку двумя слоями краски Behr под названием «Verdigris».

  Связанный: Как остановить кровотечение узлов через краску

  Вернуться к оглавлению

  ---

  Прикроватная тумбочка своими руками с ящиками
  Распечатанный план
  • Щелкните здесь, чтобы получить БЕСПЛАТНЫЙ план (включает подробные инструкции, размеры и бонусные советы)
  Расходные материалы
  • Древесина (по распечатанному плану)
  • Винты с карманом 1-¼”
  • Шурупы для дерева 1-¼”
  • ⅝” Гвозди Brad
  • Клей для дерева
  • (3) 10-дюймовые направляющие для выдвижных ящиков
  • Расширительные кронштейны для столешницы
  • Винты с полукруглой головкой #8 x ½”
  • (3) Ручки
  Инструменты
  • Рулетка
  • Дрель
  • Крег Джиг
  • Мультимаркировка Kreg
  • Торцовочная пила
  • Спиральная пила или электролобзик
  • Настольная пила или циркулярная пила
    • Разрез Kreg (с циркулярной пилой)
    • Kreg Accu-Cut (с дисковой пилой)
  • Приспособление для выдвижных ящиков Kreg
  • Молоток или гвоздезабивной молоток
  • Насадка для угловой дрели
  • Набор сверл
  • Набор зенкерных сверл
  Шаг 1. Изготовление боковин

  Отрежьте 6 деревянных брусков нужной длины. Нанесите клей на края и зажмите, чтобы сформировать 2 боковые панели.

  Когда клей высохнет, используйте схему на распечатанном плане, чтобы определить расположение ножек.

  Затем в области ножек, которые будут удалены, просверлите отверстие возле угла каждой ножки. Благодаря этим отверстиям пиле будет легче поворачивать углы. Я использовал лобзик, чтобы вырезать область ног, но вы также можете использовать лобзик.

  ---

  Шаг 2. Прикрепите дно

  Отрежьте 3 куска дерева по длине для дна. Нанесите клей на края и зажмите, чтобы сформировать панель.

  Когда клей высохнет, используйте схему на распечатанном плане, чтобы просверлить карманные отверстия на каждом конце.

  Связанный: Как использовать приспособление Kreg

  Чтобы помочь с позиционированием нижней панели, я прикрепил кусок деревянного обрезка 1 × 4 к нижней части каждой стороны.

  Нанесите клей на края дна, поместите поверх обрезков дерева и зажмите.

  Прикрепите винтами с потайной головкой 1-¼ дюйма и насадкой для сверления под прямым углом.

  Связанный: Как прикрутить винты в труднодоступных местах

  ---

  Шаг 3. Прикрепите переднюю и заднюю направляющие

  Отрежьте 5 кусков дерева по длине для направляющих и просверлите карманные отверстия на каждом конце.

  На задней панели верхняя направляющая располагалась вверху боковых сторон, а нижняя направляющая располагалась ниже нижней. Зажмите и прикрепите винтами с потайной головкой 1-¼ дюйма.

  Чтобы расположить передние поручни, я вырезал несколько кусков дерева, чтобы использовать их в качестве прокладок. Я прикрепил обрезки древесины к боковым панелям. Затем я нанес клей на концы перекладин, расположил их на деревянном обрезке и прикрепил их винтами с потайной головкой 1-¼ дюйма.

  ---

  Шаг 4. Прикрепите передние ножки

  Отрежьте 1 кусок дерева по длине и используйте схему на распечатанном плане, чтобы расположить ножки.

  Затем в области ножек, которые будут удалены, просверлите отверстие возле угла каждой ножки. Благодаря этим отверстиям пиле будет легче поворачивать углы.

  Я использовал циркулярную пилу, чтобы вырезать область ног, но вы также можете использовать лобзик.

  Затем, используя схему на распечатанном плане, просверлите карманные отверстия в направляющей для ног.

  Нанесите клей, расположите заподлицо с передней частью и зажмите. Прикрепите с помощью винтов с потайной головкой 1-¼ дюйма.

  ---

  Шаг 5. Установите направляющие ящика

  Я использовал приспособление для направляющих Kreg, чтобы установить направляющие среднего и верхнего ящиков. Но в нижнем ящике не хватило места, чтобы использовать его.

  Чтобы установить направляющие нижнего ящика, я поместил направляющие поверх кусков МДФ толщиной ¼ дюйма.

  Я хотел, чтобы передняя часть ящика на ⅛ дюйма выступала за переднюю часть тумбочки. Другими словами, я хотел, чтобы ящики выступали на ⅛”.

  Лицевая сторона ящика составляет ¾ дюйма, поэтому я установил направляющие ящика на расстоянии ⅝ дюйма от лицевой стороны шкафа.

  В комплект этих направляющих не входят винты. Я прикрепил слайды с помощью этих винтов.

  Я установил направляющие в средний и верхний ящики с помощью приспособления для направляющих.

  Связанный: Как установить направляющие ящика с помощью приспособления

  ---

  Шаг 6. Изготовление ящиков

  Измерьте расстояние между направляющими ящика и при необходимости отрегулируйте размеры ящика.

  Боковины
  Отрежьте 12 деревянных брусков необходимой длины для боковин ящика. Нанесите клей и зажмите. Повторите для оставшихся кусочков.

  Передняя/задняя сторона
  Отрежьте 12 деревянных брусков нужной длины для передней и задней части ящика. Нанесите клей и зажмите. Когда клей высохнет, просверлите карманные отверстия на каждом конце. Повторите для оставшихся кусочков.

  Сборка выдвижного ящика
  Нанесите клей на края передней/задней части, расположите по бокам и зажмите. Прикрепите с помощью винтов с потайной головкой 1-¼ дюйма.

  Отрежьте 3 куска ДВП по размеру. Нанесите клей на ящик ящика, расположите дно и прикрепите его гвоздями диаметром ⅝ дюйма.

  Связанный: Брэд Нейлер и Финиш Нейлер: они одинаковые?

  Используйте схему на распечатанном плане, чтобы отметить места для зенкерных отверстий внутри ящика. Эти отверстия будут использоваться для крепления ящика к передней части ящика.

  Я использовал зенковку, чтобы просверлить отверстия с зенковкой в ​​каждом месте.

  Связанный: Как использовать зенковку

  ---

  Шаг 7. Установка выдвижных ящиков

  Для установки выдвижных ящиков я использовал направляющую для выдвижных ящиков Kreg. Расположите ящики и прикрепите их к направляющим.

  Связанный: Как установить направляющие ящика с помощью приспособления

  📝 ПРИМЕЧАНИЕ: Фронты ящика должны иметь зазор около ⅛ дюйма с каждой стороны. При необходимости отрегулируйте размеры.

  Отрежьте 3 деревянных бруска по длине для фасадов ящиков. Я планировал использовать ручки для ящиков. Чтобы найти центр передней панели ящика, я провел линейку из угла в угол и сделал отметку. Я использовал сверло ¼ дюйма, чтобы просверлить отверстие в каждой отметке. Для ваших ручек может потребоваться сверло другого размера.

  Если вы планируете использовать ручки, вы можете использовать приспособление Kreg Hardware Jig для установки ручек.

  Затем я использовал игральные карты, чтобы центрировать переднюю часть ящика в отверстии.

  Затем я использовал сверло, чтобы просверлить отверстие в ящике. Винты, которые шли с моими ручками, были слишком короткими для моих ящиков. Я купил 2-дюймовые винты в магазине товаров для дома, чтобы установить ручки.

  Я прикреплял ручку до тех пор, пока она не стала достаточно тугой, чтобы удерживать переднюю часть ящика так, чтобы она плотно прилегала, но все еще могла двигаться.

  Опять же, я использовал игральные карты, чтобы центрировать переднюю часть ящика в отверстии. Затем я выдвинул ящик из задней части шкафа. Я прикрепил переднюю часть ящика к ящику и прикрепил его шурупами по дереву 1-¼ дюйма.

  ---

  Шаг 8. Прикрепите заднюю панель

  Отрежьте 1 кусок ДВП по размеру задней панели.

  Нанесите клей, разместите заднюю часть по центру отверстия и прикрепите с помощью гвоздей диаметром ⅝ дюйма.

  ---

  Шаг 9. Прикрепите верхнюю часть

  Эти расширительные скобы использовались для крепления верхней части к корпусу. Кронштейны также позволят верхней части перемещаться с сезонными изменениями.

  Я прикрепил два кронштейна к каждой стороне корпуса. Я прикрепил по одному кронштейну к передней и задней части корпуса. Я расположил отверстия в верхней части кронштейнов так, чтобы они были обращены в одном направлении. Это позволит топу двигаться с сезонными изменениями.

  Связанный: Как прикрепить столешницу к основанию (правильный способ)

  Верхняя часть прилегает к задней части и центрируется из стороны в сторону.

  Я прикрепил верхнюю часть через расширительные скобы с помощью этих винтов

  Шаг 10. Добавление молдинга

  Этот шаг не является обязательным. У меня осталось немного лепнины, оставшейся после изготовления этих дверей шкафа своими руками. Я прикрепил молдинг между корпусом и верхней частью с помощью гвоздей диаметром ⅝ дюйма.

  ---

  Шаг 11. Завершение тумбочки

  Посмотрите, как закончить прикроватную тумбочку? Чтобы получить больше информации.

  ---

  ---

  Заключительные мысли

  Добавьте места для хранения в свою спальню с помощью этой простой в изготовлении прикроватной тумбочки с выдвижными ящиками. Или используйте его в качестве столика рядом с диваном или стулом или в качестве дополнительного места для хранения в ванной комнате.

  Нажмите здесь, чтобы получить бесплатный план (включая подробные инструкции и размеры) прямо сейчас!

  Спасибо, что заглянули. Если вам понравился этот урок, не могли бы вы воспользоваться моментом и прикрепить его к Pinterest? Я был бы очень признателен!

  ---

  Рекомендуется для вас

  ---

  Закрепить на потом

  158 акции

  Анатомия столика и ящиков, сделанных своими руками

  Перейти к содержимому Анатомия столика и ящика

  Узнайте, как столы и ящики типа «ласточкин хвост» сочетаются друг с другом, чтобы вы могли создавать свою собственную мебель с ящиками

    By Joshua Farnsworth | Обновлено 11 марта 2022 г.

  Поделиться этой статьей:

  Содержание (перейти к разделу)
  • Введение
  • Части торцевого столика
    • A. Видимые внешние части столика
      • Столешница
      • Фартук
      • Коническая ножка
      • Ручка выдвижного ящика
      • Направляющие ящика
    • B. Скрытые внутренние части столика
      • Распорки
      • Направляющие для ящиков
      • Кикерс
      • Направляющие ящика
    • C. Части ящика
      • Передняя панель ящика
      • Боковины ящика
      • Задняя стенка ящика
      • Ручка выдвижного ящика
      • Нижняя часть ящика
  • Как собираются приставной столик и ящик
    • A. Сборка рамы стола (видимые внешние части)
    • B. Изготовление распорок, полозьев и опор (скрытые внутренние детали)
    • C. Как прикрепить столешницу
    • D. Конструкция ящика и крепление ящика
  Бонус за
  • : рецепт протирания лаком для столов
  • Заключение
  • Оставить комментарий или задать вопрос?

  Введение: устройство столика и выдвижного ящика своими руками

  Планируете ли вы сделать столик своими руками или стол любого другого типа? Тогда эта статья и видео раскроют тайну того, как столы соединяются друг с другом, особенно столы с выдвижными ящиками или любая другая мебель с выдвижными ящиками!

  Столы с выдвижными ящиками действительно приятно собирать, но то, как все сочетается друг с другом, может сбить с толку начинающих столяров. Итак, я собираюсь показать вам, как мои прикроватные тумбочки из белого дуба сочетаются друг с другом. И если вам нравится дизайн моего стола, вот планы, которые я разработал, на случай, если вы захотите купить их всего за 4,99 доллара.

  ПЛАНЫ ПОКУПКИ

  Я провел небольшое исследование и обнаружил большое отсутствие письменных подробностей об анатомии столов, особенно о том, как внутренние детали, удерживающие ящики, соединяются друг с другом. Я пролистал новые и старые книги, проверил кучу DVD, и почти все они просто пропускали детали.

  Таким образом, начинающему столяру придется очень усердно искать или осматривать хорошо сделанную старинную мебель, чтобы раскрыть тайну. Вы, конечно, не найдете его, взглянув на самую современную мебель. Я просто думаю, что большинству новичков будет трудно понять все это самостоятельно. Итак, я собираюсь рассказать вам, как простой стол и ящик сочетаются друг с другом в процессе сборки. Эта информация будет бесценна при составлении таблицы.

  В случае, если вам интересно, этот конкретный набор торцевых столиков сделан из прекрасного пиломатериала из белого дуба, распиленного на четыре части, который я выточил с моим другом Тоддом Хорном из упавшего дерева, как показано в этом видео. Прежде чем я расскажу о том, как все столярные изделия и детали подходят друг к другу, давайте сначала посмотрим на названия всех частей этого столика с выдвижным ящиком, сделанного своими руками.

  Научитесь создавать свой собственный стол!

  5+ Hour Dining Table Build Video on DVD or Download!

  В КУПИТЬ

  Части приставного столика «сделай сам»

  На приведенных ниже фото-схемах показаны различные части приставного столика «сделай сам» с выдвижными ящиками. Для более подробной информации обязательно посмотрите видео вверху этой статьи. Я разделил анатомию стола на (A) видимые внешние части, (B) скрытые внутренние части и (C) части ящика:

  A. Видимые внешние части столика с ящиком

  «Столешница» : Столешница — это горизонтальная плоская часть, которая защищает внутреннее содержимое стола и предлагает поверхность для установки предметов. Эти конкретные столешницы были сделаны путем склеивания нескольких меньших кусков белого дуба, потому что я хотел уменьшить сезонное движение влаги, но в основном потому, что я хотел, чтобы деревянная фигура была на всей столешнице. Очень трудно найти фигурную древесину шириной 18 дюймов.

  «Фартук» : Фартуки (иногда называемые «юбками») — это боковые и задние стенки, закрывающие три стороны стола. Фартуки имеют шипы, которые входят в пазы, вырезанные в ножках. Задние шипы скошены под углом 45 градусов, что позволяет боковым и задним шипам встречаться в задних ножках, не мешая друг другу.

  «Коническая ножка» : Ножки стола представляют собой тонкие вертикальные детали, удерживающие стол. Ножки могут быть коническими (как на фото выше), прямыми, точеными на токарном станке (с круглыми элементами), резными или комбинированными. Я предпочитаю изящный и простой внешний вид конических ножек стола, который является представителем стиля мебели Shaker. Но вам могут понравиться прямые ножки мебели Arts & Crafts или более причудливые точеные или резные ножки классической мебели.

  «Выдвижной ящик» : Выдвижной ящик — это ручка или ручка, прикрепленная к передней части ящика и позволяющая открывать ящик. Ручки выдвижных ящиков можно прикрепить винтами или, как в приведенном выше случае, клиновидным шипом.

  «Направляющие ящика» : Направляющие ящика соединяют две передние ножки и образуют раму для вставки ящика.

  Нижняя направляющая имеет двойной шип, который входит в два небольших паза в передних ножках, а верхняя направляющая имеет концы в форме ласточкиного хвоста, которые входят внахлест в верхние части передних ножек.

  B. Скрытые внутренние части торцевого стола

  «Распорки» : Распорки (или «двойники») заполняют пространство между ножками стола и фартуком, чтобы обеспечить боковое ограничение ящика, чтобы предотвратить перемещение ящика из стороны в сторону.

  Исторически эти распорки изготавливались из вторичного дерева, такого как тюльпановый тополь или некоторые виды сосны. Распорки на фото выше сделаны из тополя. Они приклеены к боковым направляющим. Клей достаточно прочный, чтобы удерживать распорки на месте.

  «Направляющие для ящиков» : Направляющие для ящиков обеспечивают поверхность для выдвижения ящиков и предотвращают выпадение ящика из нижнего отверстия стола.

  Направляющие ящика просто приклеиваются к разделителям ящиков. Направляющие находятся на одном уровне с нижними направляющими ящика.

  «Подпятники» : Подпиратели ящиков похожи на направляющие, так как они ограничивают движение ящика.

  Но они располагаются на одном уровне с верхней направляющей ящика и помогают удерживать ящик плотно прижатым к направляющей.

  «Направляющие ящика» : Как упоминалось выше, направляющие ящика соединяют две передние ножки и создают раму для вставки ящика.

  Создайте верстак своей мечты

  Купите наше 7-часовое видео по сборке верстака на DVD или загрузите!

  В КУПИТЬ СЕЙЧАС

  C. Детали ящика

  «Фронтальная часть ящика» : Передняя часть ящика является единственной видимой частью закрытого ящика (кроме ручки) и изготовлена ​​из первичного дерева (например, белый дуб, в данном случае). Фасады ящиков обычно имеют наиболее визуально приятную древесину на столе, так как это самая заметная из всех частей стола. На внутренней стороне передней панели ящика сделана канавка, в которую вставляется дно ящика.

  «Царки ящика» : Левая и правая царги соединяются с передней частью ящика с помощью полуглухих ласточкиных хвостов. Боковины ящиков обычно изготавливаются из вторичного дерева, такого как тюльпановый тополь или некоторые виды сосны. Это экономит деньги производителя мебели и облегчает ящик. Боковины ящика также имеют канавки, проделанные на внутренних сторонах, чтобы принять дно ящика.

  «Задняя стенка ящика» : Как и боковины ящика, задняя часть ящика также изготовлена ​​из вторичного дерева и соединяется с царгами через соединения типа «ласточкин хвост». Дно ящика короче, чем боковины и передняя часть ящика, чтобы дно ящика могло выходить под него, когда сезонные изменения влажности вызывают расширение и сжатие дна ящика.

  «Выдвижной ящик» : Выдвижной ящик представляет собой ручку или ручку, которая крепится к передней части ящика и позволяет открывать ящик. Ручки выдвижных ящиков можно прикрепить винтами или, как в приведенном выше случае, клиновидным шипом. Я сделал эти тяги с помощью стамески, рашпиля и наждачной бумаги.

  «Дно ящика» : Дно ящика удерживает все содержимое ящика и предотвращает его выпадение. Днища ящиков могут быть изготовлены из фанеры (потому что она не сильно расширяется и сжимается), но лучший индивидуальный ящик делается из массива дерева, такого как тополь или сосна (вторичная древесина).

  Сплошное дно ящиков позволяет сделать дно более толстым, с краями, скошенными рубанком, чтобы они вошли в пазы по бокам и спереди. Старинные ящики обычно имеют следы рубанка на дне. Я воспользовался ленточной пилой, чтобы распилить доску из тополя для дна, выточил две половинки и склеил их вместе, чтобы сформировать прочное дно.

  Как упоминалось выше, выдвижной ящик предназначен для управления сезонным движением дна выдвижного ящика. Дерево не расширяется и не сжимается в длину, но расширяется и сжимается в ширину. Поэтому производители мебели устраивают дно ящика таким образом, чтобы расширение происходило за пределы задней части ящика.

  Как видно на фотографиях выше, дно ящика входит в канавки, проделанные в боковинах и передней части ящика, а затем садится на заднюю часть ящика. Дно ящика привинчивается к задней части ящика одним или двумя винтами (только один винт для такого маленького ящика). Направляющее отверстие в дне ящика просверлено шире, чем винт, чтобы ящик не раскололся при сезонных движениях. Это как носить эластичные брюки во время курортного сезона.

  Научитесь делать столы и стулья

  Просмотрите наши традиционные видеоуроки по деревообработке, доступные в цифровом формате для скачивания и на DVD.

  КУПИТЬ СЕЙЧАС

  Как собирается приставной стол и ящик

  Теперь я расскажу о том, как все части соединяются друг с другом при сборке стола, включая (а) изготовление рамы стола (видимые внешние части), (b) Изготовление распорок и направляющих (скрытые внутренние детали), (c) Конструкция ящика и его крепление и (d) Как прикрепить столешницу. Я также включу раздел об отделке столов.

  Магазин традиционной деревообработки

  Ознакомьтесь с нашими инструментами, видео, планами, одеждой и многим другим!

  КУПИТЬ СЕЙЧАС

  A. Сборка рамы стола (видимые внешние части)

  Этот самодельный торцевой стол подходит вместе с шипами на фартуках, вставленных в пазы, прорезанные в четырех ножках. Задние шипы скошены, чтобы они могли заходить друг за друга внутри паза. Задние ножки, конечно же, имеют пазы с каждой стороны для установки фартуков.

  Две передние ноги разные. Как и в задних ножках, у них есть пазы, в которые входят шипы фартука, но на внутренних поверхностях есть пазы, прорезанные для открытия ящика.

  Эти пазы удерживают направляющие ящика. В нижней направляющей ящика используется двойной шип и двойной паз, чтобы предотвратить скручивание направляющей со временем:

  Верхняя направляющая ящика использует ласточкин хвост, вставленный внахлест в верхнюю часть ножки (на фото ниже). Направляющая в форме ласточкиного хвоста гордо прилегает к верхней части ножки, поэтому ее можно вручную выстрогать позже при установке столешницы. Не волнуйтесь, если ваши ласточкины хвосты выглядят некрасиво. Позже они будут закрыты столешницей.

  В эстетических целях я отодвинул направляющие ящика примерно на 1/16 дюйма от передней части ножек стола, чтобы создать «проем», как показано на рисунках выше и ниже:

  Проем добавляет визуальный интерес к рельсы и коническая нога. Конусы на ножках стола обычно начинаются в нескольких дюймах от направляющих ящика:

  DVD-диски и цифровые видеоролики по деревообработке

  Просмотрите наши традиционные видеоуроки по деревообработке, доступные в формате HD Streaming / Download и на DVD.

  КУПИТЬ СЕЙЧАС

  B. Изготовление распорок, полозьев и опор (скрытые внутренние детали)

  После того, как каркас стола склеен, пришло время изготовить специальные распорки, направляющие и опоры. Эти детали сделаны из вторичного дерева, такого как тополь или сосна, и могут быть постоянно прикреплены к раме стола с помощью столярного клея. Клей, безусловно, достаточно прочен, чтобы удерживать их без использования гвоздей или шурупов. Мне нравится использовать этот жидкий клей для кожи на этом этапе.

  Сначала я приклеиваю верхнюю и нижнюю прокладки (или дублеры). Я использую множество деревянных зажимов, чтобы распорки плотно прилегали к фартукам стола:

  Распорки устанавливаются заподлицо с четырьмя ножками (на фото выше). Оставьте зажимы на пару часов.

  Далее к распоркам приклеиваются направляющие и отбойники ящиков. Направляющие ящика обеспечивают платформу для перемещения ящика, а кикеры добавляются сверху, чтобы ящик плотно прилегал к направляющим.

  Таким образом, направляющие ящиков, направляющие ящиков, направляющие ящиков и разделители ящиков создают границы, чтобы ваш ящик был удобным и удобным. Чем точнее вы проработаете эти внутренние детали, тем лучше ваш ящик поместится в столе.

  Футболки и одежда для деревообработки

  Просмотрите нашу традиционную одежду для деревообработки, чтобы продемонстрировать свое классное хобби!

  КУПИТЬ

  C. Как прикрепить столешницу

  Существует множество способов крепления столешниц, о которых я упомяну здесь:

  Деревянные пуговицы

  Одним из традиционных способов крепления столешниц является изготовление деревянных пуговиц. Для этого вы вырезаете неглубокие пазы в заднем фартуке, боковых опорах и передней направляющей и делаете деревянные «кнопки», которые плотно удерживают столешницу, позволяя при этом перемещать древесину в зависимости от сезона.

  Перед оклейкой стола необходимо вырезать пазы для кнопок. Я вырезаю пазы для пуговиц стамеской ¼ дюйма. Кнопки сделаны из обрезков древесины, а исторические винты со шлицем ввинчиваются в предварительно просверленные направляющие отверстия.

  Металлические застежки-пуговицы

  Вы также можете купить недорогие металлические версии застежек-пуговиц (см. ниже). Это намного проще, чем делать деревянные пуговицы своими руками.

  Вы можете найти этот тип застежки для столешницы здесь за небольшие деньги. Однако установка кнопок на столешнице занимает много времени, потому что вам нужно либо вырезать пазы, либо вырезать их с помощью погружного фрезера.

  Рисунок 8 Застежки для столешницы

  Даже больше, чем кнопки для столешницы, мне особенно нравятся застежки в виде восьмерки для столешницы. Их также называют настольными креплениями. Это мой любимый тип крепления столешницы, и, на мой взгляд, самый простой в установке:

  С помощью этой застежки для столешницы вы просто просверливаете неглубокие полукруги в верхней части фартука стола (такая же глубина, как и толщина застежки) и привинчиваете другую сторону к столешнице. Я прикрепляю жертвенную доску к внутренней стороне каждого фартука, чтобы просверлить эти отверстия.

  Здесь вы найдете самые низкие цены на хорошие крепления для столешницы в виде восьмерки.

  Гнездовые отверстия для винтов

  Другой способ крепления столешницы — использование гнёздных отверстий. Я не имею в виду использование приспособления Kreg (если вы этого не хотите). Я имею в виду использование долота для резьбы и шурупа по дереву. Вы можете увидеть этот метод здесь:

  Это очень исторический метод крепления столешниц.

  В настоящее время это самое выгодное место для покупки креплений для столешниц. Все эти крепления столешницы допускают сезонное перемещение древесины, если они установлены правильно.

  Я предпочитаю использовать фаску с подрезкой для верхней части моих торцевых столов, чтобы придать ей эстетику более тонкой столешницы, но прочность более толстой столешницы. И наклон придает ему красивый вид. Я использую ручной рубанок, чтобы сделать эти подрезанные фаски. Снятие фаски с помощью ручного рубанка выполняется быстрее, чем изготовление приспособлений для фаски с подрезанием на настольной пиле. Но если вы планируете сделать много таких столов, лучше всего использовать настольную пилу. Скошенная верхняя часть с подрезом является одним из признаков качества такого столика.

  D. Конструкция ящика и крепление ящика

  При изготовлении ящика для стола я делаю ящик немного шире, чем отверстие ящика в столе. Почему? Потому что я хочу, чтобы ящик идеально подходил по размеру, и я хочу сделать его по индивидуальному заказу. Если вы строите ящик для ящиков точно по размерам вашего проема, то есть большая вероятность, что ящик будет слишком свободно пропадать в проеме. Я стараюсь сделать ящик примерно на 1/16 дюйма шире, чем отверстие. Если вы сделаете ящик шире, вам придется много заниматься ручным строганием на этапе установки ящика.

  Сборка ящика в форме ласточкиного хвоста

  Теперь пришло время собрать детали ящика. Боковины ящиков крепятся к фасаду ящика с помощью полуглухих соединений типа «ласточкин хвост», а боковины крепятся к задней части с помощью сквозных соединений типа «ласточкин хвост».

  Сначала я прикрепляю одну сторону ящика к передней части ящика с помощью полуглухого соединения типа «ласточкин хвост» (см. рисунок выше). Затем я прикрепляю ящик обратно к этой первой стороне ящика.

  вторая сторона к передней части ящика и задней части ящика:

  Затем я склеиваю коробку в форме ласточкиного хвоста, обращая особое внимание на то, чтобы коробка была квадратной до того, как клей высохнет. Но я еще не добавляю дно ящика, так как я буду вставлять сплошное дно ящика после того, как выпарю аммиак и закончу переднюю часть ящика и коробку ящика.

  Крепление ящика к столу

  После того, как клей на ящике высохнет (я жду ночь, просто на всякий случай), я прикрепляю ящик к отверстию стола.

  Как я упоминал ранее, я делаю ящик для ящиков примерно на 1/16 дюйма шире, чем отверстие, поэтому я могу подогнать ящик по индивидуальному заказу с помощью ручного рубанка. Ящик изначально не должен влезать в проем. Я использую сглаживающий рубанок (см. руководство по ручному рубанку здесь), чтобы снять мелкую стружку с обеих сторон ящика до тех пор, пока ящик не войдет идеально.

  Процесс установки ящика также включает ручную строгание верхней и нижней части передней панели ящика, чтобы создать очень небольшое пространство над и под передней панелью ящика, называемое «фугой». Верхний и нижний откосы предотвращают зависание ящика, а также помогают эстетически сбалансировать откос, который был создан при ручном строгании боковин ящика.

  Для меня идеальная подгонка означает, что ящик требует небольшого давления, чтобы выдвижной ящик вошел внутрь стола, но не настолько, чтобы это требовало слишком больших усилий. И свободный ящик будет шататься. Посмотрите мое видео в верхней части этой страницы, чтобы увидеть, как вставляется мой ящик.

  Я знаю, что это было просто краткое объяснение установки ящика, но тема установки ящика может потребовать отдельной статьи, в зависимости от того, насколько глубоко вы хотите копнуть. Вы можете либо просто пойти дальше и поэкспериментировать с тем, что я только что упомянул, либо, если вам нужен действительно хороший урок по подгонке ящиков, вот отличный DVD по изготовлению прекрасных ящиков на заказ:

  Отделка ящика для ящиков

  После того, как мои ящики приклеены и плотно прилегают к столу, я использую рубанок, чтобы скосить верхнюю часть боковин ящика, чтобы предотвратить появление вмятин. Вы также можете увидеть, как красиво выглядят полуглухие ласточкины хвосты после того, как боковины ящика были вручную выструганы для установки.

  Линия разметки остается видимой, что исторически достоверно, поэтому не пытайтесь их зашлифовать! Я также заканчиваю второстепенные деревянные части ящика (боковины, заднюю часть и дно) несколькими слоями разбавленного депарафинированного шеллака (протирая между слоями стальной мочалкой). А позже, после завершения обработки передней части ящика и стола, я добавляю покрытие из пчелиного воска для дерева / полировку пчелиного воска для дополнительной защиты и блеска. 9№ 0007

  Покрытие из шеллака и пчелиного воска придает ящику небольшую степень защиты от влаги. Разбавленный шеллак сохнет всего несколько минут, а нанесение воска занимает всего минуту или две, так что этот процесс очень быстрый.

  Вы можете купить мой « Ye Olde Beewax Wood Finish For Furniture » здесь.

  Вам не нужно делать какую-либо отделку внутренних частей ящика, если вы этого не хотите. Я просто считаю, что это делает внутреннюю часть ящика более красивой в течение более длительного периода времени. И это обеспечивает защиту от грязи и копоти, а также от влаги (когда я протираю ящик влажной тканью).

  Я окуривал эти столы и ящики аммиаком, чтобы шеллак предотвратил потемнение ящика.

  Добавлены упоры для ящиков, чтобы ящик не входил слишком далеко в стол. Они останавливают переднюю часть ящика даже с направляющими. Я просто приклеиваю кубики на нижнюю направляющую переднего ящика.

  На этих конкретных тумбочках я использовал исторический метод отделки, называемый «окуриванием» гидроксидом аммония, или аммиаком, как он известен большинству людей. В замкнутом пространстве аммиак вступает в реакцию с танином белого дуба, делая его темнее. Вы можете ознакомиться с моей статьей и видеоуроком по окуриванию этих столов здесь.

  После пары дней курения в моей пластиковой палатке крайние столики выглядят темными и красивыми. Но не так красиво, как при добавлении финиша. Зерно просто появляется при добавлении такой отделки. Рецепт и инструкции для этой прекрасной проникающей, но защищающей протирки также можно найти ниже.

  Затем я добавляю дно ящика. Как упоминалось ранее, волокна дна ящика идут из стороны в сторону, а это означает, что древесина будет двигаться спереди назад. Вот почему задняя часть ящика не мешает.

  Дно ящика скошено ручным рубанком, вставлено в дугу ящика, а затем прикреплено к дну ящика с помощью винта. Отверстие для винта в дне ящика немного больше, чем винт, поэтому сезонное движение древесины не разрушит ящик. Я делаю отверстие овальной формы. Мне нравится использовать для этой цели винты со шлицем в историческом стиле. Вы можете посмотреть мой видеоблог о том, как сделать доступные исторические винты со шлицем здесь.

  Бонус: рецепт протирания лаком для столов

  Это простой, красивый и защитный рецепт покрытия для дерева, основанный на рецепте, которым поделился со мной мой друг Уилл Майерс. Мне он нравится, потому что он подчеркивает фигуру и придает глубину с помощью масла, но обеспечивает защиту, в которой нуждается стол, не придавая пластикового вида.

  • Смешайте натуральное датское масло и атласный полиуретан в соотношении 50/50. Мне нравится использовать небольшую консервную банку размером с джем (8 унций – 12 унций).
  • Используйте безворсовую ткань или обрезки старой футболки, чтобы протереть первый слой. Подождите 10-15 минут, а затем удалите излишки чистой тканью. Дайте первому слою высохнуть в течение трех дней.
  • Слегка отшлифуйте или сотрите между слоями стальной ватой 0000, ультратонкой губкой Scotch-Brite или очень мелкой наждачной бумагой. Это покрытие действительно не образует достаточно пленки, чтобы нуждаться в влажной шлифовке, поэтому просто слегка насухо протрите между слоями.
  • Повторите вышеуказанные шаги еще два раза.
  • После того, как последний (третий) слой высохнет в течение трех дней, снова слегка зашкурьте поверхность и отполируйте ее хорошим мебельным воском и хлопчатобумажной тканью (старой футболкой). Вы можете купить мой » Ye Olde Beewax Wood Finish For Furniture » здесь. Подождать неделю перед нанесением восковой отделки еще лучше, чтобы масляная отделка затвердела на долгое время. Не оставляйте воск более чем на 10 минут, прежде чем полировать его мягкой хлопчатобумажной тканью.
  • Совет: это покрытие загустеет в банке и станет непригодным для использования через несколько недель, поэтому, если у вас есть остатки, я распыляю немного Bloxygen, чтобы сохранить его, а затем закрываю крышку. Я также распыляю это масло в банку с датским маслом и банку с полиуретаном (и во все мои лаки). Bloxygen — это газ аргон, который вытесняет кислород и сохраняет вашу деревянную отделку. Это сэкономило мне много денег на потраченной впустую деревянной отделке. Особенно хорошо распылять Waterlox, который коагулирует быстрее, чем другие покрытия, которые я использовал.

  Заключение

  А вот и готовые столики! Надеюсь, это познакомило вас с анатомией и процессом изготовления столов с выдвижными ящиками.

  Процесс сборки немного усложняется при установке более одного ящика, но теперь вам будет намного легче это понять. Я учусь все больше и больше каждый раз, когда я что-то строю, так что теперь иди и собери свой собственный стол!

  (Эта статья была первоначально опубликована 01 декабря 2017 г.)

  Джошуа Фарнсворт3022-06-17T08:50:55-04:00

  Джошуа любит совмещать свою страсть к работе с деревом и способность преподавать в простой форме. Он живет на небольшой ферме в Эрлисвилле, штат Вирджиния, с женой и четырьмя детьми, занимается сборкой мебели и ведет уроки деревообработки в своей мастерской.

  Ссылка для загрузки страницы Перейти к началу

  Прикроватная тумбочка с ящиками своими руками — Shanty 2 Chic

  4,7 тыс. акции

  • Фейсбук
  • Твиттер

  Узнайте, как сделать эту тумбочку своими руками с ящиками, используя простые схемы и инструкции от Shanty2Chic.

  Я в восторге от этих тумбочек! Мне нравятся современные чистые линии, которые придает им черная рамка, мне нравится, что у них есть полки и ящики, И мне нравится, как полки выглядят так, будто они парят! Это все мои любимые функции мебели в одном! Это довольно простая сборка, и они тоже не обойдутся вам в копеечку! Приступаем к строительству!

  НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПЕРЕЙТИ К БЕСПЛАТНЫМ ПЛАНАМ ДЛЯ ПЕЧАТИ!

  Поставки

  • 2 — 2x2x8
  • 1 — 1x2x8
  • 2 — 1x5x8
  • 2 — 1/2 ″ x3.75 ″ x8 ′ ПАРТА ПАРТА (можно сорвать из 3/4 ″ Plywood
  • 5 — 5 — 5 – 1/2″x3/4″x8′ Накладка
  • 1/4″x48″x96″ Фанера из твердой древесины
  • 3/4″x48″x96″ Фанера из твердой древесины
  • Шурупы с потайным отверстием 2″
  • 1 гвозди 1/4
  • 1″ штифтовые гвозди
  • 1 1/2″ шурупы
  • клей для дерева
  • ручки для выдвижных ящиков

  Инструменты

  • MITRE SAW
  • KREG JIG
  • DRILL
  • BRAD NAILER
  • Столовая пила (опционально)
  • PIN -гвозди (опционально)
  • STAPLER (опциональный)

  Ahtemant Artairler As STAPLER.

  Сборка полок

  Шаг 1: Верхняя и нижняя полки

  Отрежьте детали полок по размеру. Измерьте и обрежьте боковые детали по размеру и прикрепите их к сторонам полки с помощью 1-дюймовых штифтовых гвоздей и столярного клея. Измерьте и отрежьте переднюю и заднюю детали обшивки по размеру и прикрепите их таким же образом. Сделайте 4 полки.

  Вот так будет выглядеть полка после установки накладки.

  Шаг 2: Боковые стороны полки

  Затем отрежьте боковые части полки по размеру и просверлите карманные отверстия 3/4″ на одной стороне каждой доски. Я использовал свой Kreg Foreman для этого проекта, но вы можете использовать Kreg Jig меньшего размера!

  • Вы можете найти Foreman, который я использовал ЗДЕСЬ
  • Вы можете найти нашу любимую модель Kreg Jig ЗДЕСЬ

  и прикрепить их к сторонам нижней полки с помощью шурупов с отверстием 1/4 дюйма и столярного клея. Сделайте это для обеих нижних полок.

  Шаг 3: Задняя часть полки

  Измерьте и обрежьте заднюю часть полки по размеру, просверлите карманные отверстия 3/4″ на одном крае и обоих концах доски. Прикрепите его к задней части нижней полки, между боковыми частями с помощью винтов с потайными отверстиями 1 1/4 дюйма и столярного клея.

  Сборка рамы

  Шаг 1: Прикрепление боковых частей


  Отрежьте боковые и верхние части рамы по размеру. Просверлите карманные отверстия диаметром 1 1/2 дюйма в верхней части каждой боковой части рамы. Прикрепите боковые части рамы к верхней части рамы с помощью винтов с потайными отверстиями 2 1/2 дюйма и столярного клея.

  Вот как должен выглядеть кадр на данный момент. Соберите две рамы.

  Шаг 2: Прикрепление рам

  Отрежьте нижние направляющие по размеру и просверлите карманные отверстия 3/4″ на обоих концах. Отцентрируйте направляющие на внутренней стороне рамы и прикрепите их шурупами с потайными отверстиями 1 1/4 дюйма и столярным клеем.

  • Сейчас самое время покрасить раму, если вы хотите, чтобы она отличалась от отделки полок и ящиков.

  Крепление полок

  Шаг 1.

  Крепление нижней полки

  Прикрепите нижнюю полку к раме с помощью шурупов 1 1/2 дюйма изнутри полки и вставьте в раму. Полка должна нависать над рамой на 3/4″ спереди и сзади.

  Шаг 2: Крепление верхней полки

  Прикрепите верхнюю полку таким же образом, оставив 3/4″ выступа спереди и сзади.

  Ящики

  Шаг 1: Сборка каркаса ящика

  Отрежьте детали каркаса ящика по размеру. Прикрепите короткие стороны к длинным деталям с помощью 1 1/4-дюймовых гвоздей и столярного клея.

  Вот так должна выглядеть рама ящика на данный момент. Изготовьте две рамы для ящиков.

  Шаг 2: Крепление дна ящика

  Отрежьте дно ящика по размеру и прикрепите его к дну рамы ящика с помощью скоб 3/4″ и столярного клея.

  Шаг 3. Установите ящики

  Установите ящик в полки, прежде чем прикреплять верхние полки.

  • Подробную инструкцию по установке направляющих можно найти ЗДЕСЬ на нашем сайте!

  Прикрепите верхние части полок к верхней части полок с помощью 1 1/4″ гвоздей и столярного клея.

  Обрежьте лицевые панели ящиков по размеру и прикрепите их к ящикам с помощью шурупов 1 1/4″ и столярного клея изнутри ящика и на лицевой стороне ящика.

  • Совет: при закрытом ящике поместите лицевую сторону ящика туда, куда хотите, и зафиксируйте его парой гвоздей.

  Теперь просто добавьте отделку и фурнитуру, и готово!

  • Краску, которую мы использовали для рамы, можно найти ЗДЕСЬ
  • Вы можете найти краску, которую мы использовали, ЗДЕСЬ
  • Вы можете найти затяжки, которые мы использовали, ЗДЕСЬ

  Вот и все!

  Не забудьте поделиться своими постройками с нами в социальных сетях и использовать #shanty2chic, чтобы мы тоже могли ими поделиться!

  Счастливого строительства!

  Прикроватная тумбочка с ящиками своими руками

  Узнайте, как собрать эту прикроватную тумбочку своими руками с ящиками, используя простые схемы и инструкции от Shanty2Chic.

  Щелкните здесь, чтобы загрузить полный набор планов, включая список расходных материалов!

  • 2 2x2x8 Брус для каркаса (я вырезал из 2×4)
  • 1 1x2x8 Сосновые или обычные доски
  • 2 1x5x8 Сосновые или обычные доски
  • 2 1/2″x3/75″x8′ Фанера из лиственных пород из 3/4″)
  • 5 1/2″x3/4″x8′ Обшивка (я вырезал свою из 1x досок)
  • 1 1/4″x48″x48″ Фанера из твердых пород дерева
  • 1 3/4″x48 «x96» Фанера из твердой древесины
  • Винты с отверстием в гнезде 1 1/4 дюйма
  • Винты с отверстием в гнезде 2 1/2 дюйма
  • 1 1/4 дюйма гвозди с гвоздями
  • 1 гвозди со шпилькой
  • 1 1/2 «Деревянные винты
  • Деревянный клей
  • Потянутые ящики (Link in post)

  Список сокращений

  • Cut List 1

  • Cut List 2

  9007

• Cut List 2

15507

9008 9007

1417

.

Отрежьте детали полки по размеру. Измерьте и отрежьте боковые накладки по размеру и прикрепите их к сторонам полки с помощью 1-дюймовых штифтовых гвоздей и столярного клея. Измерьте и вырежьте детали передней и задней отделки по размеру и прикрепите их таким же образом. Сделайте 4 полки.

Отрежьте боковые полки по размеру, просверлите отверстия диаметром 3/4 дюйма с одной стороны каждой доски и прикрепите их к сторонам нижней полки с помощью шурупов с отверстиями диаметром 1 1/4 дюйма и столярного клея. Сделайте это для обеих нижних полок.

Отрежьте заднюю часть полки, просверлите отверстия 3/4 дюйма на одном крае и обоих концах доски. Прикрепите ее к задней части нижней полки между боковыми частями с помощью шурупов 1 1/4 дюйма. и столярный клей.

Создание каркаса

• Отрежьте боковую раму и верхнюю часть рамы по размеру. Просверлите 1 1/2-дюймовые карманные отверстия в верхней части каждой боковой части. Прикрепите боковые части рамы к верхней части рамы с помощью 2 1/2-дюймовых шурупов и столярного клея. Соберите 2 рамки.

• Отрежьте нижние направляющие по размеру и просверлите отверстия размером 3/4 дюйма на обоих концах. Отцентрируйте направляющие на внутренней стороне рамы и прикрепите их винтами с отверстиями размером 1 1/4 дюйма и столярным клеем.

Ящики

• Прикрепите нижнюю полку к раме с помощью шурупов 1 1/2 дюйма изнутри полки в раму. Полка должна выступать над рамой на 3/4 дюйма спереди и сзади.

• Таким же образом прикрепите верхнюю полку, оставив 3/4 дюйма выступа спереди и сзади. кусочки с помощью 1 1/4-дюймовых гвоздей и столярного клея. Соберите 2 рамки.

• Отрежьте дно ящика по размеру и прикрепите его к нижней части рамы ящика с помощью скоб 3/4 дюйма, покрытых клеем для дерева.

• Установите ящики в полки, прежде чем прикреплять верхние полки. Вы можете получить подробные инструкции.
