Как собрать тумбочку с выдвижными ящиками с полозьями: Обзор всех основных видов, процесс изготовления, чертежи

Обзор всех основных видов, процесс изготовления, чертежи

Приобретая в магазине корпусную мебель для дома и дачи, многие руководствуются принципом простоты. Выбрал что-то, более-менее подходящее по размерам, оплатил, получил с доставкой на дом. Остается только собрать. Хорошо, что в комплекте всегда присутствует инструкция по сборке. Однако для многих и это становится проблемой. Не имея опыта и соответствующего понимания, простая сборка превращается в пытку.

Чтобы упростить таким мастерам задачу, разберем процесс сборки на примере тумбочки с выдвижными ящиками. Зная, как собрать тумбочку с выдвижными ящиками, вы справитесь и с другими предметами. Ведь вся остальная мебель собирается аналогично.

Разделы статьи

Что необходимо для изготовления тумбы

При изготовлении тумбочки первый раз, нужно начинать с простейшего варианта. Это универсальная тумба из дерева, которая подойдет для размещения в спальне, кабинете или гостиной. Другие варианты, например, тумба под телевизионную систему, потребует больше времени и усилий для изготовления.

Прикроватные тумбочки из массива дерева могут иметь разные размеры

Инструменты

Для изготовления тумбочки своими руками понадобятся следующие инструменты:

• электролобзик;
• торцевая пила;
• шлифовальная машинка;
• рулетка;
• наждачная бумага;
• карандаш;
• дрель или шуруповерт;
• набор отверток.

Инструменты

Кроме этого, понадобится фреза под петли с диаметром 35 мм, набор бит с шестигранником под конфирматы, диаметр отверстий под которые должен составлять не менее 8 мм, при расположении в торце – 5 мм. Понадобится утюг для приклеивания кромки на торцевых частях деревянных деталей. Кромку можно купить в любом строительном магазине, подогнав под цвет пиломатериала, из которого изготавливается тумба. Она имеет клеевую сторону, которую прикладывают к торцу, а сверху проглаживают горячим утюгом через сухую тряпку или любую ветошь.

Излишки кромки удаляются ножом.

Помимо вышеперечисленных инструментов, понадобится плотницкий «прямой угол» с мерной линейкой. Для соединения полок и боковых стенок можно использовать специальный инструмент для установки соединений на шкантах. Этот инструмент помогает сверлить отверстия в боковых полках дрелью по установленным шкантам. Для этого предварительно сверлят отверстия в торцах и устанавливают шканты. На оборотной стороне полок делается разметка для того, чтобы не перепутать их во время сборки. Затем полки прикладываются к местам крепления, после чего производятся отверстия.

Материалы

Чтобы понять как сделать тумбочки своими руками стандартного размера, нужно знать что понадобится:

• 4 панели ЛДСП или другого материала размером 45х70 см для изготовления верхней, нижней и боковых частей;
• 8 досок для изготовления каркаса размером 7х40 см;
• 4 панели ЛДСП или другого материала для изготовления ящиков размером 17х43,5 см.
• дюбеля 2х1,8 см и винты 4х1,6 см;
• если используются конфирматы размером 5х70 мм, их нужно приобрести в количестве 22 штук;
• клей столярный;
• герметик из акрила;
• морилка для дерева.

Заранее стоит подготовить все элементы

Выбор материала для изготовления тумбы варьируется в зависимости от бюджета. Самым малозатратным материалом считается ДСП.

При выборе ДСП в качестве материала изготовления тумбочки необходимо обратить внимание на степень его влажности, которая может привести к искривлению готового изделия. Тумбу также можно изготовить из натуральной древесины, МДФ, фанеры или ламината. Для изготовления шкантов, черепных брусков, деревянных направляющих, каркасных царгов, столешницы, рекомендуется использовать твердые сорта древесины – дуб, бук или березу. Толщина досок для изготовления каркаса составляет от 12 до 40 мм, в зависимости от функциональности тумбочки, ее нагрузки. Тыльная сторона конструкции обычно изготавливается из ЛДСП толщиной 4-6 мм, если на днище ящиков не предполагается серьезной нагрузки, их также можно изготовить из этого материала. Для отделки материала можно использовать самоклеящуюся пленку под цвет и фактуру, соответствующую остальным предметам мебели в комнате, покрытую акриловым лаком.

Для натурального дерева используется морилка или бесцветная пропитка.

Фурнитура

Если тумба своими руками изготавливается с ящиками, для них необходимо приобрести специальную фурнитуру – направляющие механизмы. В качестве альтернативы направляющим, как более доступные по цене, могут служить Г-образные планки из дерева, которые прикрепляются к боковым стенкам тумбочки изнутри в тех местах, где будут ящики.

Если тумба будет оборудована дверцей, необходимо приготовить петли для их крепления. Для обеспечения открывания дверцы нажатием используются лифтовые механизмы. Для того чтобы дверца самопроизвольно не открывалась, можно оснастить тумбочку магнитной защелкой.

В качестве опорной фурнитуры можно использовать стационарные или ножки, регулируемые по высоте, а также колесики. Удобными являются колесики с подшипниковым механизмом, которые могут крутиться в разные стороны. Такая фурнитура полезна для тумбочки в гостиной. Для дверей и ящиков также необходимо приобрести ручки для открывания. Количество ручек, петель, направляющих зависит от количества ящиков и дверей.

Необходимая для изготовления тумбочки своими руками металлофурнитура

Этапы изготовления

Перед тем, как сделать тумбу, необходимо определиться с ее формой и размерами. Это может быть тумба с дверкой, несколькими ящиками, с открытой полкой, или комбинированный тип. Затем нужно составить чертежи, которые помогут сделать точные заготовки.

Подготовка деталей

Когда будут готовы схемы с нанесенными точными размерами, можно приступать к производству заготовок для тумбы. Сначала эскиз заготовок из картона наносится на дерево, затем вырезается контур в точности с нанесенными размерами. Неточность в размерах вырезанных элементов может свести всю работу на «нет». Качественный распил деревянных деталей обеспечит электролобзик. Затем все детали обрабатываются шлифовальной машинкой, чтобы обеспечить гладкость краям. Если конструкцию не планируется декорировать самоклеящейся пленкой, на этом этапе стоит обработать все детали тумбочки морилкой.

После обработки вырезанных деталей можно приступать к сверлению отверстий под крепежи и фурнитуру. Когда делается выборка под петли, нужно учитывать, что расстояние от края фасада до центральной части отверстия должно составлять 22 мм. Для петель с посадочным размером 35 мм разметку делают сверху и снизу двери. Для крепления полки нужно вбить на боковые стороны тумбы 4 шканта (по два на каждой из боковин). Отверстия под шканты производятся на верхней, нижней части стенки и на верхнем торце. Если изготавливается тумба под мойку своими руками, на столешнице, где будет закреплена мойка, вырезается отверстие подходящего диаметра.

В деталях подготавливаются все необходимые отверстия

Нанесение разметки

Сборка

Перед тем, как сделать тумбу своими руками, нужно собрать ее деревянный каркас: рейки шириной 7 см крепятся между собой шурупами или винтами, образуя прямоугольную рамку. Углы каркаса должны быть прямыми, это проверяется с помощью соответствующего измерительного инструмента.

Затем к прямоугольной рамке крепится верхняя часть тумбочки — столешница. Для надежности места крепления дополнительно промазываются столярным клеем. После сборки верхней части собираются боковины, в последнюю очередь – задняя и передняя стенка.

На внутренней стороне каркаса крепятся планки для направляющих. Сама сборка ящика осуществляется следующим образом:

• сделанная заготовка для ящика размещается на ровной поверхности, с помощью конфирматного сверла делаются отверстия под конфирматы;
• скручивается корпус из заготовок для ящика. На этом этапе важно проверить угольником правильность углов конструкции;
• дно ящика собирается из ДВП — укладывается на раму из планок, прибивается небольшими гвоздиками 25 мм;
• на нижних угловых соединениях крепятся направляющие.

Окончанием основного процесса, как своими руками сделать тумбочку, является крепление ручек, ножек или колесиков, а также декоративное оформление готового изделия.

На боковую панели крепим планку

На одинаковом расстоянии крепятся все планки

Сверху устанавливается вторая боковая панели

Готовый каркас

Крепление верхней панели

Подготовка колышек

Для монтажа колышек потребуется столярный клей

Монтаж колышек

Каркас с верхней панелью

Разметка под направляющие

Крепление направляющих

Регулировка направляющих

Результат установки

Боковая панель выдвижного ящика

Каркас выдвижного ящика

Крепим дно ящика

Тумбочка без передних панелей

Обработанные лицевые панели

Нанесение клея под лицевые панели

Декорирование

Тумбочка своими руками может стать оригинальным украшением комнаты. Для этого ее можно оформит в различных стилях. Например, создать тумбочку классического стиля можно, если использовать краску пастельных оттенков (жёлтого, песочного, нежно-розового, салатового). При этом торцы тумбы оформляются белым цветом, а цветной отдельные элементы, в том числе верхняя часть и дверца. На двери нужно прикрепить деревянные или пластиковые молдинги, а на столешнице – кусок стекла или прозрачного пластика, вырезанного по ее размерам. Молдинги должны быть окрашены в цвет, отличающийся по тону от цвета фасада.

При декорировании тумбочки необходимо учитывать стиль и отделку всей комнаты, чтобы изделие не выбивалось из общего оформления.

Вместо декорирования готового изделия можно воспользоваться оригинальными идеями изготовления тумбочки из подручных материалов:

• тумбочка из старых чемоданов: для этого понадобится старый чемодан, который крепится к каркасу на ножках. Внешний корпус можно покрасить или декорировать техникой декупаж.
• консоль из старого стола — для этого понадобится старый журнальный столик, от которого отпиливается половина. Вторая половина крепится к стене, окрашиваясь ярким цветом. Кроме этого, можно использовать старый ящик от письменного стола, просто прикрепив его к стене – получится необычная подвесная тумба.
• маленькая деревянная лестница, бочка, стул, стопка книг, перевязанных ремнем, — все это можно использовать в качестве прикроватных тумб.
• из обычного деревянного ящика может получиться тумбочка с открытыми полками. Для этого нужно прикрепить к нему ножки, или зафиксировать на стене.

Кроме этого, существует множество других необычных идей, как сделать тумбочку из подручных материалов, которые можно посмотреть на фото.

Из чего делают тумбы?

Тумбочка из дерева может быть изготовлена из любой подходящей для мебели древесины, напр. такой же, как для табурета или стола, а также из фанеры, ламината, МДФ. Толщина досок – 12-40 мм смотря по конструкции. На шканты, черепные бруски, деревянные направляющие и царги каркаса тумбы-шкафчика лучше все же брать твердое плотное дерево – дуб, бук, березу; в последнем случае также и на столешницу, т.к. на таких тумбочках работают и нагружают их тяжестями.

Тыльную сторону щитовых тумбочек чаще всего обшивают тонкой, 4-6 мм, ЛДСП, пришпилив мебельным степлером. В дешевой мебели из ЛДСП делают и днища ящиков, но для себя так не надо: проседает, выползает из пазов или срывается с «черепков».

Дверцы тумбочек подвешивают чаще всего на скрытых регулируемых мебельных петлях, но под них нужно выбирать фрезой лунки в досках от 20 мм толщиной. Если ставить скрытые петли нет возможности или желания, то дверцы подвешивают на рояльных петлях. Дверцы тумбы на карточных петлях скоро перекашиваются вследствие малого размера петель и малой глубины сверловки под крепеж.

Об отделке

Тумбочка не является значащим предметом интерьера, поэтому тратиться на дорогую отделку смысла нет. Готовую, оструганную и ошкуренную до гладкости, тумбу в жилую комнату лучше всего оклеить самоклейкой под дерево и дважды покрыть акриловым лаком. Тогда ее и опытный краснодеревщик сразу не отличит от «настоящей» с фанеровкой, а пленка под акрилом на прямом свету продержится не менее 10 лет.

Тумба из ДСП своими руками, нюансы проектирования

Разработка конструкции, поиск оптимального варианта начинается с определения габаритов и желаемого внутреннего наполнения. Дизайн имеет не такое уж важное значение. Обычно он подбирается под остальную меблировку комнаты, фактически при выборе материала.

Например, одна и та же конструкция тумбочки, при разном оформлении только фасадов может выглядеть совершенно по-разному в плане стиля и дизайна.

При разработке проекты тумбы своими руками можно воспользоваться готовым решением – взять за основу фото какой-либо модели и адаптировать ее под свои требования.

Можно нарисовать эскиз самостоятельно. Советую делать чертеж тумбы своими руками масштабировано. Нередко «глазомер» подводит и в реальности схематичный набросок тумбы не имеет никакой связи с реальностью. По своему опыту, частенько на просчет приходят с эскизом, например, высокой и узкой тумбочки. А начинаешь ее перерисовывать в масштабе, и конструкция перестает выглядеть такой легкой и изящной по заданным габаритам. А напротив, смотрится громоздко и несколько нелепо. Приходится заново обдумывать конструкцию, внутреннее наполнение и искать другое решение.

Если вы разрабатываете дизайн-проект спальни или детской комнаты полностью с нуля, и раздумываете, какую тумбу поставить, помимо остальной мебели, могу посоветовать вам такой вариант на фото.

По габаритам и наполнению такая высокая тумба из ДСП своими руками отлично впишется в интерьер детской комнаты или спальни, в узкий коридор или прихожую. В ней можно хранить игрушки и книги, постельные принадлежности и белье, обувь и личные вещи.

• Над тумбой можно повесить зеркало и она «превратится» в трюмо.
• Тумбочка из ДСП такого плана может служить тумбой ТВ. Размер крышки подходящий для размещения телевизора любой, самой большой диагонали. А высота оптимальна. Если учесть тот нюанс, что столь модные низкие тумбы из ДСП для телевизора своими руками рассчитаны на то, что сам ТВ будет висеть на стене.
• Модель также прекрасно дополнит рабочую зону – на ее крышку можно поставить принтер, лотки под документы в папках, другие органайзеры.
• Если сделать сплошную заднюю стенку из ДСП и крышку заказать из МДФ или постформинга – на нее можно поставить аквариум. Усиление необходимо по понятным причинам, вес аквариума с водой немалый. А МДФ крышка более надежна в плане влагостойкости. Ламинированное ДСП после длительной эксплуатации начинает немного разбухать вдоль кромки, из-за постоянных испарений влаги вблизи.

Дальнейшее описание как сделать тумбу из ДСП своими руками пошагово, с приведением схем и чертежей, будем рассматривать на основе этой модели.

Тумбочка из подручных материалов: ключевые моменты

Перед тем как сделать тумбочку своими руками — продумайте, где именно вы хотите ее разместить, для каких целей тумбочка предназначена. Она выполняет три основные функции: служит в качестве подставки, предоставляет место для хранения различных вещей и предметов и украшает интерьер комнаты.

К сожалению, в магазине не всегда можно найти мебель необходимых размеров. Поэтому сделать тумбочку своими руками — лучшее решение проблемы. Когда станете выбирать масштабы задуманного изделия, позаботьтесь о том, чтобы оно было удобным в эксплуатации, чтобы дверца свободно открывалась и ей не мешали соседние предметы, чтобы все отсеки и отделения всегда находились “под рукой”.

Заранее подготовьте чертежи для тумбочки своими руками или воспользуйтесь готовыми:

Нехорошо, если тумбочка будет очень глубокой — тогда в ней трудно искать вещи. Можно поставить ее на ножки, но гораздо экономичнее и проще в изготовлении обойтись без них. Кстати, очень удобна та, которая на роликах, — ее можно в любой момент передвинуть, чтобы освободить место, провести уборку.

Прежде чем начинать, позаботьтесь о своем рабочем месте. Подумайте обо всем заранее: какой материал возьмете, какие инструменты. Гвозди, шурупы, болты, гайки лучше разложить по отдельным баночкам или по ячейкам в специальном ящике.

Для того чтобы изготовить тумбочку, вам понадобятся ножовка, фуганок (для выравнивания поверхности доски), торцевой рубанок, долото и стамеска. Хорошо, конечно, если есть дрель, но можно обойтись и без нее. Ну и, конечно, молоток, карандаш и рулетка — это самые необходимые инструменты.

Посмотрите, как могут выглядеть сделанные тумбочки своими руками на фото от начинающих мастеров:

Материал для тумбочек: какой лучше?

Хорошо, если тумбочку вы сможешь изготовить из настоящего дерева. Тогда ваше изделие получится не только легким и изящным, но и полезным для здоровья: древесина делает воздух чище и излучает положительную энергетику. Для всех моделей, которые здесь приводятся, вам понадобятся чисто оструганные доски толщиной от 10 до 25 мм. Подойдет древесина клена, березы, бука, дуба, осины, каштана.

При выборе материала для тумбочек нужно учитывать два момента: легкость в обработке и цвет. Изделия из дуба достаточно прочны и в то же время очень красивы. Текстура (рисунок волокон) у дуба ярко выражена, поэтому так высоки его декоративные свойства; его древесина обычно бывает темных тонов. Береза тоже хороша, она лучше поддается обработке, имеет светлую окраску и тонкий нежный рисунок древесных тканей. Для изготовления простой мебели часто применяют осину. Она имеет белый с зеленоватым оттенком цвет, очень мягкая и легкая, а потому обрабатывается достаточно просто. Более прочная и твердая древесина у кизила, груши, ясеня, дуба. Менее прочная — у липы, осины, сосны, березы.

Внимательно проверьте, чтобы на досках, которые вы выберете, не было дефектов. Не придав значения маленькой трещинке, вы рискуете загубить весь ваш труд. Наиболее распространенными недостатками древесины являются сучки, трещины или прогнившие участки. Если вы используете древесину хвойных пород, то сучковатость — это существенный недостаток. При высыхании сучки отпадают.

На древесине лиственных пород они держатся прочно. Иногда это качество, напротив, очень высоко ценится, так как придает дополнительные декоративные качества. Потрескавшиеся доски нельзя использовать при изготовлении мебели, их лучше отложить для других целей. Подгнившие участки нужно удалить, так как они становятся ломкими и непрочными.

Делая тумбочку из подручных материалов — дерево можно комбинировать с древесностружечной плитой (ДСП), древесноволокнистой плитой (ДВП). Необходимый элемент в работе — фанера и шпон (тонкий лист древесины, используется для облицовки мебели) Подойдут также детали от старых вещей: спинки от кроватей, диванов, крышки от столов, дверцы шкафов — все это можно использовать в качестве материала для вашего нового изделия.

Все основные соединения производятся при помощи гвоздей или уголков и шурупов. Если же вы хотите добиться совершенно незаметного крепежа (опытные мастера называют его “соединение впотай”), используйте одну из разновидностей круглых деревянных шипов — шканты. Основное различие между шипом и шкантом: шип формируется на самой строительной детали, он является ее непосредственным продолжением, и поэтому соединение получается наиболее прочным и надежным.

Посмотрите готовые схемы тумбочки своими руками, чтобы при выполнении работы не возникло ошибок:

Шкант — это элемент отдельный, он необходим в тех случаях, когда детали уже пригнаны по длине и вытачивание шипа невозможно. При этом в обеих заготовках нужно просверлить отверстия, соответствующие диаметру шканта. В одну из них вы вставляете его, обильно смазав клеем. Чтобы сцепление было более прочным, поверхность шканта рекомендуется сделать шероховатой при помощи рашпиля. После того как шкант уже закреплен в одном отверстии, нужно отпилить лишние сантиметры в соответствии с глубиной второго и также соединить при помощи клея.

Прикроватная тумбочка своими руками: фото и особенности

В целях экономии места тумбочку можно не ставить рядом с кроватью, а совместить ее со спинкой. Эту оригинальную конструкцию выполнить достаточно легко, тем более что в качестве материалов вполне можно использовать части старой кровати.

Посмотрите, как интересно и оригинально выглядят, сделанные своими руками, прикроватные тумбочки на фото:

Тумбочка в изголовье служит подставкой для настольной лампы и других необходимых бытовых мелочей. Для нее вам понадобятся две доски-боковины шириной 25—30 см и толщиной минимум 1,5 см. Боковины соединяются с несколькими полками (2—3-х будет достаточно) на шкантах или при помощи шурупов и уголков.

Тумбочка состоит из двух частей: закрытой части для хранения постельного белья и одной открытой части. Здесь возможны варианты: разделение по вертикали или по горизонтали. В первом случае одна часть тумбочки представляет собой ящик с откидной крышкой, другая — своеобразный столик с двумя полочками. Во втором варианте предусмотрен выдвижной ящик в нижнем отсеке и открытая полочка — в верхнем.

варианта, как сделать прикроватную тумбочку своими руками

Перед тем, как сделать прикроватную тумбочку своими руками ознакомьтесь с несколькими вариантами кострукций:

Вариант 1. Сооружается рама из реек шириной и толщиной минимум 3 см. Но верхняя рейка — из-за того, что к ней придется крепить откидную крышку, — должна иметь ширину 5 см. Эта рама имеет три вертикальные части, а также две поперечины одну — верхнюю, другую — нижнюю.

Каркас прикроватной тумбочки своими руками соединяется со спинкой изголовья с помощью поперечных реек, шкантов, а в случае необходимости — гвоздями или шурупами. Снизу по всей длине прибивается гвоздями полик толщиной минимум 1 см.

Затем боковая и задняя стенки закрытой тумбочки, а также промежуточная стенка обшиваются ДВП, шпоном или фанерой. В открытой части устанавливается промежуточная полка: для этого необходимо привинтить шурупами дополнительную опорную рейку. Верхняя плита тумбочки делится на две части. Одна сторона остается неподвижной и прочно прибивается или привинчивается шурупами, другая же выполняет функцию крышки бельевого ящика и крепится при помощи рояльной петли.

Вариант 2. За основу берется рама, описанная в предыдущем случае. Однако здесь нагрузка на конструкцию будет больше, поэтому рекомендуется использовать рейки толщиной 2 см и шириной 6—8 см. Верхняя рама может быть более легкой, она состоит из двух длинных и трех коротких частей и после изготовления привинчивается к основной опорной раме.

Соединение осуществляется на деревянных шкантах. В качестве опор для выдвижного ящика, а также для средней полки прибиваются рейки толщиной 1,5—2 см. Сам же ящик изготавливается из досок толщиной приблизительно 2 см. Высота его стенок должна соответствовать проему, куда он задвигается, минус высота роликов, расположенных под ним. Закрывающая его доска, к которой крепится ручка — должна быть больше проема, чтобы задвигаемый ящик упирался в раму. Для этого к размерам проема прибавляют по 1—2 см.

Тумбочка под телевизор и технику своими руками

Здесь также возможны несколько вариантов. Исходите из размеров своей комнаты для отдыха, из габаритов той техники, которую вам нужно разместить на тумбочке.

Чтобы изготовить тумбочку под телевизор своими руками, нужно обладать определенными столярными навыками. Главное — не забывайте о том, что это сооружение должно быть очень прочным и выдерживать большие нагрузки. Ваша фантазия подскажет, где разместить ящичек с кассетами и дисками, где поставить колонки, а где, может быть, оставить место для цветов.

Вариант 1: для изготовления рамы понадобятся рейки толщиной 3 см и шириной 6—7 см. Две боковины соединяются поперечинами так, чтобы передняя часть тумбочки оставалась открытой. Соединение осуществляется при помощи шипов и проушин (отверстий для шипов).

Чтобы сделать тумбочку своими руками из дерева нужно изготовить полки из древесностружечной плиты толщиной 2—2,3 см. Можно использовать и детали от старой мебели, например, полки от шкафов или боковые стенки и дверцы. Поскольку необходимое качество такой тумбочки — прочность и устойчивость, то полки стоит закрепить особо. Для этого в боковинах нужно врезать проушины глубиной приблизительно 1,5 см, а в углах полок сделать вырезы, глубина которых должна равняться толщине боковин. Такое соединение на языке специалистов называется “вполдерева”, то есть на половину толщины реек.

Нижняя часть тумбочки, закрыта со всех сторон, с нее и начинается сборка всего изделия. Нижний ящик состоит из верхней и нижней плит и из двух боковых стенок.

Эта часть тумбочки может закрываться дверцей или двумя передвижными стеклами. Все соединения нижнего ящика осуществляются на шкантах или с помощью гвоздей. Промежуточные стенки делаются из фанеры или ДВП толщиной 3—5 мм, для их закрепления пропиливаются пазы в верхней и нижней плитах.

Такую тумбочку-стойку можно разместить на роликах, чтобы конструкция с легкостью передвигалась в любое удобное место.

Вариант 2, как самому сделать тумбочку: тумбочка с выступающими полками, силуэт такой тумбочки выглядит достаточно оригинально и может разнообразить интерьер вашей комнаты.

Рама изготавливается из реек толщиной 3—6 см. Размеры и разделения полок определяются тем, что предполагается на них устанавливать, а может быть, и имеющимся в наличии подручным материалом. Полки, как и в первом варианте, укрепляются на рейках при помощи проушин и вырезов. Можно использовать длинные доски. В этом случае для дополнительной устойчивости сооружения полки крепятся непосредственно к стене, возле которой устанавливается тумбочка. Естественно, что тогда конструкция получается стационарной. Выступающие концы полок (их длину можно разнообразить) обеспечивают дополнительную площадь для размещения каких-либо мелочей, маленьких пластинок или канапе с цветами.

Как в первом, так и во втором вариантах в боковом проеме можно установить ящички для кассет или дисков. Для изготовления подойдут отходы древесины или фанера толщиной 1—1,5 см. Небольшие дощечки можно сколотить гвоздями или вогнать в заранее прорезанные пазы.

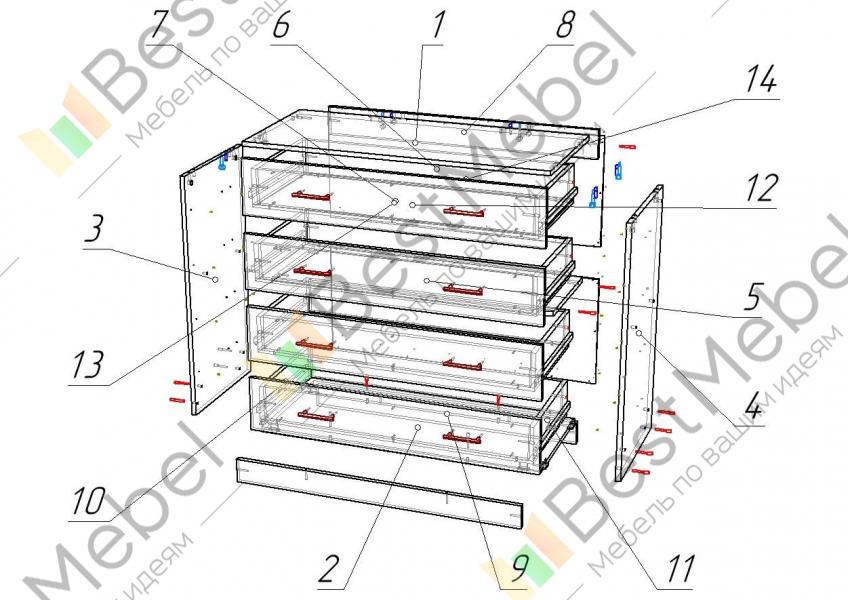

Посмотрите готовые чертежи и схемы для тумбочки своими руками – они помогут выполнить работу легко и правильно:

Вместительная тумбочка с ящиками в прихожую своими руками

Когда в вашей квартире остается незаполненный участок стены, когда нужно рационально использовать минимум пространства, наилучшим образом подойдет вместительная тумбочка со множеством полок или ящичков. Конфигурация и оформление этого предмета мебели дают большой простор для фантазии. Во-первых, можно создать немало вариантов того, как будут расположены отделения тумбочки — вертикально, горизонтально, каково будет их количество и размеры.

Во-вторых, здесь существенную роль играет дизайн изделия, так как тумбочка закрыта со всех сторон, и поверхность ее нуждается в обработке. Кроме того, обилие ручек и замочков (если таковые понадобятся) поможет сделать ее декоративным элементом комнаты.

Поэтому, перед тем как сделать тумбочку своими руками из ДСП продумайте все детали и позаботьтесь о том, чтобы она гармонировала с окружающей мебелью.

Здесь важнее ее вместимость: количество полочек, ящичков, глубина и объем. Она может быть достаточно высокой, особенно если предназначена для хранения постельного белья. В прихожей, скажем, такой предмет совершенно необходим для перчаток, варежек, обуви и разных обувных принадлежностей (щеток, кремов, шнурков).

Для начала следует сделать основной каркас тумбочки, который состоит из двух боковых стенок, задней стенки, крышки, полика и цоколя, подведенного под всю, конструкцию. Высота может варьироваться от 80 до 120 см, ширина произвольная, так как целиком и полностью зависит от конкретных условий твоей квартиры, оптимальная глубина — 40—50 см.

При конструировании тумбочки в прихожую своими руками нужно учитывать несколько особенностей. Полик должен находиться между стенками, а крышка, наоборот, укладывается на боковины. Сопряжения деталей лучше производить при помощи закрытых шиповых соединений. Чтобы заднюю стенку не было видно, ее также соединяют с боковыми панелями, но не с верхней или нижней плитами тумбочки. Задняя стенка выполняется из ДВП или фанеры. Высота цоколя — 8—10 см. Он изготавливается из трех деталей в виде незавершенного прямоугольника, открытой стороной к стенке. Нужно учитывать наличие или отсутствие плинтуса и, в случае необходимости, боковые стенки цоколя сделать немного короче.

Тумбочку своими руками — для начинающих будет легче изготовить с дверцами, чем с выдвижными ящиками. Все зависит от ваших возможностей и потребностей. К примеру, можно установить простые дверцы, а можно откидные. Можно какое-то отделение тумбочки оставить незаполненным и наполовину закрыть его неподвижной панелью. Переднюю делают выдвигающейся или заменяют ее выдвигающимся стеклом. Внутри отделений нужны промежуточные полки или перегородки. Если изготавливать выдвижные ящики, то вместо промежуточных полок достаточно установить раму, прочные длинные доски при этом экономятся.

Изготовленную своими руками тумбочку с ящиками можно покрасить, в этом случае все соединения деталей осуществляются при помощи гвоздей или шурупов. Головки их утапливаются, а возникающие отверстия зашпаклевываются оконной замазкой. Перед окрашиванием поверхность нужно отшлифовать наждачной бумагой и тогда ваша тумбочка будет выглядеть красиво и аккуратно. Другой вариант отделки — оклеивание фанерой, специальной пленкой “под дерево” или шпоном.

Например, две одинаковые тумбочки, расположенные симметрично, будут прекрасно смотреться по бокам трельяжа, дивана или буфета. А две или три, поставленные рядом, образуют оригинальную мини-стенку и украсят уголок спальни, гостиной. Кроме всего прочего, расстановку тумбочек можно менять достаточно часто (особенно если поставить их на ролики вместо цоколя), в зависимости от вашего желания и настроения.

Удобная тумбочка под швейную машинку своими руками

Швейные машинки выпускаются, как правило, в специальных футлярах. Ножные укомплектованы тумбочками, которые в собранном виде используются хозяйками в качестве туалетных или письменных столиков. Однако такая конструкция зачастую получается громоздкой и неудобной и не всегда вписывается в свободный угол вашейквартиры. Бывает и по-другому: обычная машинка в небольшом чемоданчике занимает совсем немного места, но пользоваться ею просто невозможно — то столик слишком низкий, то слишком высокий, то он занят, то маловат.

Можно решить эту проблему, создав для машинки рабочее место в виде небольшой тумбочки. Ее размеры должны соответствовать, во-первых, габаритам швейной машинки и, во-вторых, масштабам той ниши (или угла, свободного промежутка между мебелью в комнате), где вы собираетесь разместить конструкцию.

Один из возможных вариантов — поставить ее в проем между стеной и шкафом, стеной и кроватью. Обычно эти 80 -100 см остаются незаполненными, и их рациональное использование может быть затруднено.

Тумбочка под швейную машинку своими руками — хороший выход из затруднительного положения. Итак, необходимо соорудить каркас тумбочки, состоящий из боковин, полика и крышки. Высота его — примерно 70—80 см (по поводу высоты тумбы посоветуйтесь с женой — здесь все зависит от ее роста, зрения, привычек). Все детали надежно скрепляются при помощи шкантов или шурупов. В этой конструкции предусмотрены выдвижные ящики и (или) полочки с откидными крышками, так как во время работы хозяйке нужно куда-то класть нитки, ножницы и прочие принадлежности.

Если вы решили сделать ящики, можно ограничиться рамками, укрепив их на расстоянии 50—60 см от полика. Для полок потребуется более прочный материал: плита ДВП или фанера толщиной 7—10 мм. Задняя стенка тумбочки может быть достаточно массивной, но для того чтобы облегчить изделие — используют ту же ДВП или фанеру.

Тумбочку желательно поставить на ролики, и тогда ее с легкостью можно перемещать в любую точку квартиры. Кстати, при выборе материалов помните о том, что конструкция должна получиться максимально легкой, оптимальная толщина досок — 1 см. По той же причине лучше отказаться от дверцы и цоколя, прикрывающего ролики.

К крышке тумбочки на шарнирах прикрепляются две откидывающиеся части. Общая их площадь равна площади крышки. Таким образом, изделие превращается в удобный столик, на котором с легкостью поместятся и ткань, и необходимые подручные предметы. Для того чтобы откидывающиеся части держались в горизонтальном положении, они укладываются на подвижные металлические или деревянные опоры.

В завершении, посмотрите, как можно сделать тумбочку своими руками на видео, где опытные мастера делятся полезными советами:

Инструменты и материалы, необходимые для сборки

Прежде чем приступить к сборке мебели, во избежание сюрпризов, следует проверить комплектацию приобретенных материалов и крепежных элементов, находящихся в коробке. Наименование и количество указано в приложенной инструкции. Как правило, в комплекте находятся следующие детали.

• Плиты из древесной фанеры, раскроенные по требуемым размерам. Стенки, крышка, основание изделия, а также фасадная, боковая и задняя часть выдвижных ящиков. Дно ящиков и задняя стенка тумбочки, часто выполнены из более тонкого материала.
• Ножки или колесики для основания.
• Элементы для крепления деталей между собой: деревянные шпунты, специальные винты для дерева, саморезы и мелкие гвозди.
• Фурнитура (ручки и направляющие рельсы).

Инструмент, который потребуется

Чтобы собрать тумбу, позаботьтесь о таких инструментах.

• Отвертка крестовая для винтов. Если производитель для крепления предложил использовать специальный евровинт, то в комплекте должен находиться шестигранный ключ.
• Молоток.
• Шуруповерт.

Шаг 1: собираем остов

Важно знать! Изготовление тумбочки из дерева мы провели с помощью Крэг кондуктора. Данный метод позволяет провести сборку любой единицы мебели без видимых отверстий под крепежные элементы. Вы можете выбрать любой другой подходящий вам способ.

Для начала лучше начертить чертеж проекта, поскольку схема прикроватной тумбочки может пригодиться на каждом этапе изготовления. Итак, первым делом необходимо вооружиться кондуктором и сделать отверстия во всех панелях и опорах рамы.

Сверлим отверстия

После этого требуется скрепить боковую панель и доски посредством винтов в 4 сантиметра. На данном этапе важно проследить, чтобы поддержка была расположена на одной линии кромками изделия.

Крепим доски на боковую панель

Теперь нужно сделать отверстия для каждого выдвижного ящичка. В нашем случае высота одного составила 15 сантиметров. Для того, чтобы отмерить необходимую высоту необходимо воспользоваться рулеткой и карандашом и отметить точку на 15 сантиметров ниже верхней опоры и на 17 сантиметров вверх от нижней панели, учитывая, что тумбочка будет стоять не на полу, а на ножках. Эту же процедуру нужно повторить для каждого ящичка.

Наносим разметку

После этого можно продолжить добавлять все необходимые опоры по нанесенной ранее разметке.

Крепим все доски

Получившуюся конструкцию нужно накрыть второй боковой панелью. На данном этапе необходимо проверить наличие всех опор, после чего прикрутить боковую панель винтами.
Точно таким же образом устанавливаем основу тумбочки.

Устанавливаем вторую боковую панель

Готовый каркас тумбочки

Шаг 2: оформление верхней панели

Перед тем, как окончательно собрать тумбочку с выдвижными ящиками, необходимо закрыть ее сверху деревянной панелью. Здесь можете немного пофантазировать и сделать небольшой навес над выдвижными ящичками или сзади изделия. Крепить верхнюю панель нужно посредством 4-сантиметровых винтов, как вы видите на фото.

Крепим верхнюю панель

Обрезаем колышки

Обработанные дюбели нужно приклеить на раму с помощью столярного клей и дождитесь его высыхания (время указывается на упаковке).

Используем столярный клей

Для заполнения щелей вокруг дюбелей и в местах их контакта с основой тумбочки мы использовали акриловый герметик. Теперь можно считать сборку каркаса полностью завершенной. На данном этапе можно также заняться окраской получившейся конструкции, но мы решили заняться отделочными работами в самом конце.

Склеенные колышки

Каркас с верхней панелью

Шаг 3: устанавливаем направляющие

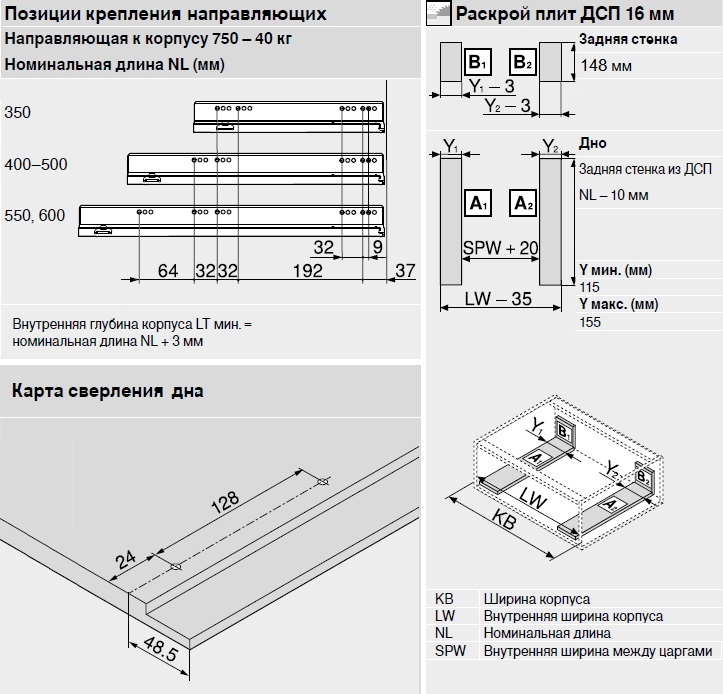

Теперь необходимо заняться монтажом направляющих для выдвижных ящичков.

Для этой операции нам потребовались следующие материалы:

• 4 набора направляющих;
• 8 досок для боковых панелей выдвижных ящичков размерами 13.5х45 сантиметров;
• 4 доски для задней панели размерами 13.5х34.3 сантиметра.

Первым делом необходимо сделать разметку. Для этого нужно воспользоваться металлической линейкой и карандашом. На этом этапе нужно нанести разметку на всех секциях и для всех ящичков.

Нанесение разметки

Теперь нужно вооружиться шуруповертом и закрепить направляющие на боковой панели, постоянно сверяясь с разметкой.

Крепим направляющие

Продолжаем установку направляющих

Затем необходимо подложить лист фанеры под боковые панели ящичка, выдвинуть их и установить направляющие.

Выдвигаем ящички на фанере

После того, как вы закрепите направляющие на всех боковых стенках, необходимо сделать еще 2 соединения, предварительно вынув боковые панели. После этого нужно задвинуть боковые стенки назад в остов, тем самым проверив плавность хода и точность установки направляющих.

Ставим направляющие

Результат установки

Тумбочка почти готова

Боковая панель выдвижного ящика

Проверяем правильность установки

Шаг 4: соединяем фрагменты ящичков

На данном этапе боковые панели выдвижных ящичков должны быть полностью готовы, осталось только прикрепить оставшиеся панели. Пока выдвижные ящички еще находятся в остове тумбочки необходимо измерить расстояние между боковушками. В нашем случае размеры тумбочки 34. 3 сантиметра при толщине стенок 1.6 сантиметра.

Каркас выдвижного ящика

Мы использовали ДСП для изготовления ящиков, но вы можете взять любой другой материал. Все элементы должны быть отшлифованы. Сначала крупнозернистой наждачкой, а затем более мелкой.

Крепим дно ящика

Если вы решили заняться окраской фрагментов тумбочки, то будьте осторожны, поскольку можно испачкать направляющие.

Тумбочка без передних панелей

Обработанные лицевые панели

Шаг 5: устанавливаем фасадные панели

Для этого нужно перевернуть тумбочку и приподнять ящики, как показано на фото.

Переворачиваем тумбочку

На ящички наносим клеевой состав и устанавливаем панель. Через час после этого необходимо добавить пластиковые компоненты.

Наносим клей

Устанавливаем панели

Закрепляем панели

Закрепленные панели

Шаг 6: готовая тумбочка

После высыхания клея можно перевернуть тумбочку в нормальное положение и установить ручки. Теперь тумбочка с ящиками своими руками готова.

Прикроватная тумбочка своими руками

Готовая тумбочка с выдвижными ящиками

Не совсем то, что нужно? Спроектируйте как вам удобно!

Используйте наши программы для проектирования, чтобы создать вашу собственную комбинацию

Благодаря стопорам ящик не выпадает из каркаса.

Благодаря лицевой отделке задней панели модуль можно поставить в центр комнаты.

Пластиковые накладки, предотвращающие скольжение столешницы, прилагаются.

Этот товар протестирован и одобрен для бытового использования.

Дизайнер

Протирать тканью, смоченной мягким моющим средством.

Вытирать чистой сухой тканью.

Материалы

Основные части/ Фронтальная панель:

ДСП, Акриловая краска, Пленка, Пластмасса АБС

Приобретая в магазине корпусную мебель для дома и дачи, многие руководствуются принципом простоты. Выбрал что-то, более-менее подходящее по размерам, оплатил, получил с доставкой на дом. Остается только собрать. Хорошо, что в комплекте всегда присутствует инструкция по сборке. Однако для многих и это становится проблемой. Не имея опыта и соответствующего понимания, простая сборка превращается в пытку.

Чтобы упростить таким мастерам задачу, разберем процесс сборки на примере тумбочки с выдвижными ящиками. Зная, как собрать тумбочку с выдвижными ящиками, вы справитесь и с другими предметами. Ведь вся остальная мебель собирается аналогично.

Порядок сборки тумбочки

Если все делать аккуратно и по порядку, времени до момента, когда вы увидите результат, пройдет совсем немного. Да и сам процесс достаточно прост.

Собираем основание

Выбираем плиту, помеченную в инструкции как основание. Отличительные черты: она меньше крышки и на нижней плоскости имеются отверстия для крепления ножек.

Затем с помощью отвертки или шуруповерта саморезами закрепляем ножки (колеса) на плоскость основания.

В противоположную плоскость в готовые отверстия вставляем деревянные шпунты и забиваем молотком до упора.

Стенки и крышка

Подготовка стенок перед сборкой корпуса

Прежде чем приступить к окончательной сборке, на стенки тумбочки следует прикрепить направляющие рельсы. Отверткой (шуруповертом) в заранее размеченные производителем отверстия вкручиваем саморезы, закрепляя ими рельсы. На каждой стороне по три штуки.

Основной каркас

Оставшиеся шпунты забиваем в крышку. Берем предназначенные для стенок плиты и аккуратно насаживаем подготовленными отверстиями в нижних торцах на шпунты в основании. Сверху таким же образом крепим крышку.

Важно! Чтобы закрепить и придать жесткость конструкции, фанеру, предназначенную для задней стенки, гвоздиками пробиваем по периметру собранного изделия.

Дополняем тумбу выдвижными ящиками

Порядок сборки выдвижных частей такой же, за исключением дна.

Во всех частях ящика существует прорезь в фанере по всей длине доски глубиной около 5 мм. В нее следует вставить донышко и только после этого приступать к окончательному закреплению каркаса.
С наружной стороны закрепляем ответную часть направляющего рельса.

Готово! Остается только прикрутить винтами ручки и вставить ящики на принадлежащее им место.

Полезные советы

При работе с бумагами дома, и уж тем более в офисе, часто возникает необходимость в организации хранения для папок, файлов, канцелярских принадлежностей. И нередко бывает так, что места в помещении, кроме как во внутреннем пространстве стола, для этого просто нет. Решить проблему поможет тумба выкатная с ящиками под стол письменный. Можно, конечно, купить готовое изделие, если удастся найти подходящий размер, а можно при желании и наличии нужных инструментов, сделать самостоятельно. Вот в этом мы и постараемся вам помочь.

Тумба выкатная с ящиками под стол письменный

Советы и рекомендации по сборке

Тумбу рекомендуется собирать на ровной твердой поверхности. После соединения любых 4-х деталей в цельную конструкцию, рекомендуется проверить ее угольность. К креплению фурнитуры и декоративной отделке приступают после исключения и устранения ошибок. Во время изготовления нужно быть очень внимательным.

Иногда помимо стандартных деталей, комоды имеют и дополнительные детали.

Необходимо сразу удалять потеки клея, если такие образовались. Во время шлифования кромок не допускать царапин ламинированного покрытия, т.к. заделать их потом невозможно даже повторным покрытием лака. Во время установки ящиков на место проверяйте плавность хода. Если что-то мешает – не прилагать силу, первоначально выяснить причину заедания и устранить ее.

Имея под рукой необходимые материалы, инструменты, а самое главное желание, сделать тумбочка своими руками сможет даже неопытный человек. Такой вариант сборки мебели в дом поможет не только сэкономить средства, но и получить неповторимый предмет интерьера.

Структура тумбы

Любая тумба относится к категории корпусной мебели, у которой функциональным является внутреннее пространство. В её корпусе может вмещаться несколько выдвижных ящиков. Но, учитывая, что речь о предмете мебели, который не может быть выше стола, таких ящиков, которыми было бы удобно пользоваться, обычно не бывает более трёх. Тумба может быть приставной, но в нашем случае отдано предпочтение более удобному варианту на роликах.

Габариты корпуса тумбы

• Наиболее оптимальные габариты изделия вы можете видеть на фото сверху. Ну а высоту ящиков следует определить путём деления высоты тумбы на три.
• Не забываем учесть и необходимые зазоры между ними, которые оптимально составляют 3 мм. То есть, если у вас три ящика, то нужно учесть четыре зазора: по одному сверху и снизу, и два между ящиками.

Эскиз, выполненный от руки

В любом случае, работу нужно начинать с чертежа, на котором будут просчитаны и указаны все размеры. Он поможет не только лучше ориентироваться в работе, но и точно посчитать количество расходного материала и фурнитуры.

Цены на различные варианты тумб под письменный стол

Принцип сборки ящика

Ящик без фасадного элемента, который и собирается первым, представляет собой днище с прикрученными к нему тремя стенками. В заводских тумбах дно делается из оргалита (твёрдого ДВП). Выбирается этот материал не потому, что так лучше, а потому, что в массовом производстве так дешевле.

1. При самостоятельной работе в домашних условиях гораздо удобнее для изготовления днищ применить тот же материал, что и для стенок – ЛДСП толщиной 16 мм. Одного листа, площадь которого составляет порядка 4 м², хватит на всю тумбочку.

Крепление боковых стенок ящика на конфирматы

Крепление фасада на эксцентриковую стяжку

2. Столь толстый листовой материал используется для того, чтобы соединения перпендикулярно расположенных элементов, которые выполняются на конфирматах, были наиболее прочными.

3. Конфирматами именуют, так называемые, еврошурупы с цинковым покрытием, имеющие тупой на конце стержень и потайную головку. Эти метизы очень удобны тем, что не требуют скрупулёзной точности разметки.

Примечание. Хоть конфирматы и уходят в потай, но всё же места их установки остаются видны. Для фасадов это недопустимо, поэтому для их крепления следует использовать эксцентриковые стяжки, под которые нужно очень точно произвести разметку.

Как это делается, смотрите ниже.

Детализация соединений

Таблица 1. Сборка ящиков

Шаги, фото	Комментарий

Шаг 1 – Приспособление для разметки под стяжку

Для точности разметки и сверления под эксцентрик необходимо использовать специальный кондуктор.

Шаг 2- Разметка под крепление

Учитывая размер крепежа и место положения отверстия под него, с помощью угольника делается разметка.

Шаг 3 – Принцип работы с кондуктором

Сделав отметку на нужном расстоянии от края заготовки, кладёте на неё кондуктор и совмещаете остриё треугольного указателя с карандашной меткой.

Шаг 4 – Сверление торцевого отверстия через кондуктор

Крепко удерживая кондуктор в заданном положении, производите сверление с торцевой стороны фасадной детали через специально предназначенное для этой цели отверстие.

Шаг 5 – Разметка второго отверстия

Теперь в это отверстие вставьте сверло, чтобы отцентровать. Берёте шило, и через разметочные отверстия в кондукторе намечаете точку под сверление на тыльной плоскости фасада ящика. Таких отверстий на кондукторе несколько, выбор нужного производится в соответствии с длиной ножки эксцентрика.

Шаг 6 – Сверление отверстия под головку эксцентрика

Под головку эксцентрика требуется несквозное отверстие диаметром 15 мм, для сверления которого нужна фреза по дереву (сверло Фостнера).

Шаг 7 – Установка эксцентрика в отверстие

В получившееся широкое отверстие легко вставляется головка эксцентрика, а в боковое отверстие будет вставляться его стержень. Таким образом, подготавливаются детали для всех ящиков, после чего можно приступать к их сборке.

Шаг 8 – Сначала задняя стенка

На стол укладывается днище, и к нему сначала прикручивается задняя стенка…

Шаг 9 – Кондуктор для сверления отверстий под крепёж

…затем боковые. Для разметки мест сверления под крепёж тут нужна другая разновидность кондуктора (её вы видите на фото), но принцип работы с ним всё тот же.

Шаг 10 – Крепление задней стенки на конфирмат

Крепление одной задней и двух боковых стенок осуществляется на еврошурупы.

Шаг 11 – Крепление боковой стенки

Завинчивают конфирматы с помощью шуруповёрта.

Шаг 12 – Так будет выглядеть готовый ящик

После крепления стенок останется только прикрутить фасад. Но это делается уже после того, как все ящики без передних стенок будут установлены в корпус тумбы. А пока только примерка.

Цены на аккумуляторную дрель-шуруповерт

Следующий этап – установка ходовых механизмов.

Монтаж направляющих

Собирать корпус тумбы и устанавливать на стойки роликовые механизмы лучше после того, как все ящики будут готовы. У вас ведь не механизированное производство, и вполне могут быть погрешности в размерах. Поэтому, чертёж чертежом, а разметку на стойках под крепление полозьев нужно делать, замеряя высоту фасадных элементов ящиков по факту.

Таблица 2. Монтаж направляющих

Шаги, фото	Комментарий

Шаг 1 – примерка ролика

Определяемся с положением ходовых механизмов, которые могут быть как снизу боковой стенки ящика, так и сверху или по центру.

Шаг 2 – разметка на ящике под направляющую

Делаете разметку на боковине ящика.

Шаг 3 – разметка под ящики на боковине тумбы

Размечаете расстояния между роликами на стойках тумбы.

Шаг 4 – продолжаем разметку

Отчерчиваете линии монтажа ответной части роликового механизма.

Шаг 5 – Разборка направляющей на две составные части

Роликовый механизм состоит из двух частей, которые отсоединяются друг от друга путём нажатия на рычажок. Одна часть крепится на ящик, другая – на стойку тумбы.

Шаг 6 – Намётка точек крепления направляющей

Прикладываете направляющую к месту разметки, и намечаете точку крепления по центру отверстия сначала карандашом, потом шилом.

Шаг 7 – Фиксация ходового механизма шурупами

Прикладываете шуруп и закручиваете его. Затем аналогично закрепляете ответные части полозьев к боковинам ящиков.

Обратите внимание. крепятся направляющие через продолговатые вертикальные отверстия.

В какое отверстие крепить

Сборка мебели — собираем тумбу с ящиками

Сборка мебели – собираем тумбу с ящиками.

Один из интересных этапов изготовления мебели своими руками – это сборка мебели. Перед тем как приступить к сборке, необходимо подготовить все детали будущего изделия и документацию. Обычно когда я привожу порезанные и облицованные детали к себе в мастерскую я их сортирую по названиям, и расставляю по стопкам. Над каждой стопкой закрепляю бирку с названием деталей: стойка, дно, крышка, ребро, ящики и т.д. При этом я использую список деталей, где указаны название детали ее размер и где поклеена кромка. что позволяет быстро идентифицировать деталь и отложить ее в нужную стопку. Также для сборки понадобиться сборочный чертеж.

Сборку предмета мебели начинаю с отбора необходимых деталей. Например, нужно собрать кухонную тумбу с выдвижными ящиками.

Сверяясь со сборочным чертежом, отбираю нужные детали – это детали для изготовления четырех ящиков, и детали для короба: дно 1шт, стойка 2шт, ребро 2шт, задняя стенка ДВП 1шт.

Отверстия под конфирмат в деталях я сверлю по месту, когда детали припасованы друг к другу и зафиксированы или угловой струбциной, или другими приспособлениями.

Можно использовать и другой способ, когда заранее размечаются и сверлятся все крепежные отверстия в нужных деталях, а потом уже происходит сборка. Этот метод требует точной разметки и сверления, чтобы оси отверстий на сопрягаемых деталях совпадали, иначе детали будут смещаться при сборке.

Итак, первыми я собираю ящики. К ящикам прикручиваю полозья из комплекта роликовых направляющих.

Теперь приступаю к сборке короба. Делаю разметку для крепежных отверстий под конфирмат, на тумбах это обычно 70мм от края, на шкафчиках 50мм. Также на стойках, если нужно, размечаю отверстия под полкодержатели, и устанавливаю их. В приводимом примере размечаю линии для крепления направляющих на стойках и прикручиваю вторые полозья из комплекта направляющих.

Стойка с прикрученными полозьями из комплекта направляющих.

Теперь соединяю на конфирмат дно и две стойки.

Затем прикручиваю верхние ребра, в дальнейшем к ним шурупами будет прикручиваться столешница.

Измеряю диагонали короба, они должны быть одинаковы.

Прибиваю заднюю стенку из ДВП. Задняя стенка по размеру немного меньше чем короб на 4-6мм. Сначала прибиваю ДВП к коробу по одной длинной стороне.

Снова проверяю диагонали, при необходимости корректирую короб, и затем фиксирую положение ДВП несколькими гвоздями. После чего забиваю гвозди по оставшемуся периметру. Расстояние между гвоздями около 100мм. Вместо гвоздей можно использовать шурупы для более прочной фиксации ДВП.

Теперь переворачиваю тумбу вверх дном и устанавливаю мебельные опоры – регулируемые кухонные ножки.

Ставлю тумбу на ножки и вставляю ящики на свои места.

Полезную информацию можно найти в статье Сборка мебели – маленькие хитрости. В ней описываются некоторые технические приемы применяемые при сборке мебели.

Сборка мебели не сложный и увлекательный процесс, если соблюдены несколько условий: детали напилены в размер, есть вся необходимая документация: сборочный чертеж, список деталей и т.д.

http://dommebel2.ru

Как собрать тумбу с выдвижными ящиками, прочитайте советы

Как собрать тумбу с выдвижными ящиками

Виктор Беликов

28.06.2021 в 13:16

Как собрать тумбу с выдвижными ящиками? Вопрос не такой уж и ненужный. Корпусная мебель чаще всего поставляется на дом в разобранном виде, то есть, в виде оформленных дощечек. Можно, конечно, заказать сборку у профессионалов, однако, чаще всего в комплекте есть инструкция. Если подойти к вопросу с аккуратностью и тщательностью, большую часть сборки вполне реально сделать самостоятельно.



Необходимые инструменты

Вам пригодятся:

• Отвертка для винтов, крестовидная или шестигранная, для евро-моделей.

• Шуруповерт, дрель.

• Свёрла.

• Молоток.

• Саморезы и/или винты.

• Карандаш, линейка.

Сначала нужно собрать основание. Чаще всего она по размерам немного меньше, чем крышка, и на ней есть отверстия для прикрепления ножек. Их и нужно закрепить в первую очередь. Затем в уже готовые пазы на противоположной плоскости нужно вставить деревянные шпунтики и вбить до упора молотком.

После этого прикрепляем к боковым стенкам направляющие рельсы. Обычно их фиксируют саморезами. Вбиваем оставшиеся шпунтики в доску-крышку. Стенки аккуратно нужно насадить пазами на шпунтики в основании, а затем сверху точно так же закрепить крышку.

Для придания жесткости всей конструкции, заднюю стенку прибивают по контуру маленькими гвоздиками или скобами из мебельного степлера.

Выдвижные ящички собирают отдельно, прикручивают фурнитуру и аккуратно вставляют в соответствующие пазы. Очень важно определиться с типом направляющих до момента сборки. К примеру, в телескопических вариантах нет левого и правого элемента, как может быть в других.



Полезные советы

Вам может пригодиться:

• Смазать рабочую часть саморезов хозяйственным мылом — тогда они будут намного лучше вкручиваться в фанеру.

• Работать в перчатках — никому не нужны лишние занозы в руках, верно?

• Для каждого типа крепежей выделить отдельную коробочку и подписать, что для чего предназначается — это сильно сократит вам время в дальнейшем.

Работайте аккуратно, и все получится. А если планируете ремонт, воспользуйтесь для поиска новой мебели электронным каталогом mebel.ru: найдется все нужное и по любой цене, от бюджетных решений до элитных вариантов.

Сборка тумбы в Москве — цена, отзывы и частные объявления на YouDo

Если вам нужна сборка тумбочки по невысокой цене, найдите мастера на сайте YouDo. Здесь зарегистрированы лучшие сборщики из Москвы и Московской области. Они занимаются монтажом современной декоративной мебели и изделий старого образца.

Закажите услуги исполнителя YouDo и договоритесь о выезде на дом специалиста в удобное для себя время. Если вам нужна срочная помощь, сообщите об этом в заявке – на нее ответят мастера, готовые приступить к работе немедленно.

Зачем нужна профессиональная помощь?

Услуги сборщиков, зарегистрированных на сайте YouDo, помогут сэкономить время. Вы не будете разбираться в инструкции и самостоятельно проводить длительную сборку – эту работу возьмет на себя специалист. От вас требуется только вручить ему тумбочку в разобранном виде и фурнитуру. Отвертки, сверла, фрезер и остальные необходимые для сборки инструменты мастер привезет с собой.

Какие услуги оказывают специалисты?

Исполнители YouDo собирают конструкции любой сложности. Они занимаются монтажом тумбочек следующих типов:

• с выдвижными ящиками
• открытые
• навесные
• угловые
• с раздвижным столиком
• подставки для обуви или туалетных принадлежностей

Мастера могут провести сборку тумбы из любого материала: ДСП, фанеры, натурального дерева. Также наши специалисты изготавливают предметы интерьера. Вы можете заказать мебель с оригинальным дизайном, подходящей шириной, высотой и цветом. Подробно опишите внешний вид тумбы – и сборщик составит проект. Готовое изделие он привезет к вам на дом.

Как проходит монтаж тумб?

В первую очередь, мастер выяснит, есть ли инструкция по сборке. Если вы ее не найдете, профессиональный специалист сам составит схему, по которой будет монтировать тумбу.

Работа будет включать в себя следующие этапы:

• сверление отверстий для крепежа (если они отсутствуют)
• укладка полозьев на подготовленные ящики и стенки тумбы
• соединение стенок, верхней части и дна между собой
• установка мебельных опор
• компоновка ящиков и каркаса тумбы
• монтаж фасадов

Если специалист заметит на досках изъяны, он проведет шлифовку поверхности с помощью профессиональных инструментов.

Сроки работы

Сборка тумбочки не займет много времени. Мастера, зарегистрированные на сайте YouDo, собирают мебель в самые короткие сроки. Длительность работы может зависеть от следующих факторов:

• территориальная близость исполнителя
• необходимость в составлении проекта монтажа тумбы
• сложность механизма изделия

Чтобы установка тумбы прошла быстрее, закажите услуги специалиста, который работает недалеко от вашего места жительства.

Стоимость услуг исполнителей YouDo

На сайте Юду вы найдете сборщиков, которые устанавливают приемлемые расценки на свои услуги. У них можно заказать качественное изготовление и монтаж мебели из любого материала по самой низкой цене. В прайс-листах наших исполнителей указана стоимость всех типов работ. Благодаря этой информации вы сможете заранее узнать, сколько стоит сборка мебели.

На цены оказывают влияние следующие факторы:

• ваше местонахождение (выезд исполнителя за пределы МКАД оплачивается отдельно)
• квалификация, опыт работы мастера, его рейтинг на сайте, количество положительных отзывов и т.д.
• устройство мебели (собрать тумбу со сложным дизайном выйдет дороже)
• количество необходимых работ

О том, сколько будет стоить услуга, вы договоритесь со сборщиком лично.

Как сделать заказ на сайте YouDo?

Если вам нужно собрать тумбу в домашних условиях, составьте заявку и опубликуйте ее на сайте. Подробно опишите, что хотите получить в результате работы, а также укажите следующую информацию:

• год выпуска изделия (по возможности)
• размер конструкции
• дата вызова мастера на дом
• стоимость, которую рассчитываете заплатить за работу

После публикации заявки вам предложат помощь готовые к сотрудничеству исполнители Юду. Выберите среди них того, кто подойдет вам по квалификации и расценкам. На сайте вы можете увидеть примеры монтажа тумб: многие специалисты выкладывают снимки своих работ вместе с личной информацией.

Если вам нужна сборка тумбочки, стоит обратиться к профессионалам Юду, которые справятся с поставленной задачей быстро и недорого.

Тумбочка своими руками с 3 ящиками (11 простых шагов)

Эта очаровательная тумбочка своими руками проста в сборке и имеет три ящика для хранения вещей. Сделайте свой собственный с помощью этого бесплатного пошагового руководства и полезных советов по сборке.

Тумбочка своими руками с ящиками

Добавьте места для хранения в спальню с помощью этой простой в изготовлении прикроватной тумбочки с выдвижными ящиками.

Наверху есть место для лампы, поставить напиток или зарядить телефон. Внизу в трех ящиках скрыты от глаз журналы, книги, пульты и многое другое.

Этот простой предмет, который можно сделать своими руками, можно также использовать в качестве столика рядом с диваном или стулом или в качестве дополнительного места для хранения в ванной комнате.

Получите бесплатные и простые планы и создайте один (или два!) сегодня.

Этот учебник содержит партнерские ссылки на расходные материалы и инструменты. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться с вами новыми проектами и советами. Вы не платите за использование этих ссылок. Посетите мою политику сайта для получения дополнительной информации.

Прежде чем мы перейдем к тому, как сделать тумбочку своими руками с ящиками , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень, загруженный полезными трюками карманных отверстий , пробел- экономия идей мастерской , умных советов DIY и многое другое!

Вдохновение для этого проекта

Этот проект был вдохновлен сундуком для хранения в старинном стиле. Комод имел пять ящиков.У ящиков была интересная деталь. Они были встроенными, но немного гордились шкафом. Гордость в деревообработке означает, что одна деталь приподнята или выступает над другой.

Образец вдохновения был высоким и узким. Его размеры составляли почти 40 дюймов в высоту и около 11 дюймов в ширину. Мне нравился стиль, но размер не служил практической цели. Он был слишком высоким, чтобы использовать его в качестве тумбочки, и слишком коротким и узким, чтобы использовать его в качестве комода.

Вот что я сделал. Я переделал предмет, чтобы его можно было использовать как прикроватный столик.Эта версия DIY имеет три ящика для хранения. И ящики имеют те же детали, что и оригинал.

Вернуться к оглавлению

---

Где использовать тумбочку

• В качестве прикроватной тумбочки или тумбочки
• В качестве столика рядом с диваном или креслом
• Для хранения туалетных принадлежностей в ванной комнате
• Хранение в прихожей

Вернуться к оглавлению

---

Из-за выдвижных ящиков эта деревянная тумбочка выглядит сложной , но сделать ее так же просто, как сделать простую коробку . Этот проект можно выполнить, используя базовые навыки деревообработки и всего несколько обычных деревообрабатывающих инструментов .

Инструменты, такие как торцовочная пила, приспособление для карманных отверстий и дрель. Также нам понадобится дополнительная пила, чтобы вырезать заднюю часть шкафа и вырезать детали в нижней части ножек.

Торцовочная пила

Я использовал торцовочную пилу, чтобы вырезать почти все детали для этого проекта.

Связанный : 7 трюков с торцовочной пилой, которые должен знать каждый мастер

Приспособление для карманных отверстий

Для этого проекта мы можем использовать любое приспособление для отверстий под карманы.Я использовал Kreg Jig 72OPRO, чтобы просверлить карманные отверстия для моей тумбочки. Недорогой, удобный Kreg Jig 320 также является отличным выбором для сверления карманных отверстий.

Связанный: 9 ошибок с карманными отверстиями, которые вы не должны делать

Дрель

Сверло использовалось для сверления карманных отверстий и закручивания винтов, соединяющих детали.

Связанный: Ударный шуруповерт и дрель: в чем разница?

Насадка для угловой дрели

Также удобно иметь насадку для сверления под прямым углом.Места карманных отверстий в этом проекте сложно достать с помощью традиционного драйвера.

Насадка для сверления под прямым углом — идеальный инструмент для сверления в труднодоступных местах или для заворачивания шурупов в труднодоступных местах .

Связанный: Как завинтить труднодоступные места

Дополнительная пила

Нам понадобится дополнительная пила, чтобы распилить ДВП для задней части шкафа и дна ящиков. Я использовал настольную пилу, чтобы вырезать эти части. Если вам неудобно пользоваться настольной пилой, вместо нее можно использовать циркулярную пилу.

Для распила деталей по ширине можно использовать циркулярную пилу и Kreg Rip-Cut или Kreg Accu-Cut. Затем можно использовать циркулярную пилу и приспособление для поперечной резки своими руками или станцию ​​поперечной резки Kreg для обрезки деталей по длине.

Связанный: 4 способа сделать прямые пропилы с помощью циркулярной пилы

Я использовал спиральную пилу, чтобы вырезать детали в нижней части ножек.Вы также можете использовать лобзик, чтобы сделать эти разрезы.

Фиксатор направляющих ящика

Есть еще один инструмент, который я использовал для сборки тумбочки. Этот инструмент представляет собой приспособление для выдвижения ящиков.

Я использовал приспособление, чтобы прикрепить направляющие к корпусу. Я также использовал его, чтобы прикрепить направляющие к ящикам. Вы можете сделать оба этих шага без приспособления, но использование приспособления делает это намного проще.

Связанный: 5 основных инструментов для изготовления шкафов

Вернуться к оглавлению

---

Какую древесину следует использовать?

Эту простую в изготовлении тумбочку можно сделать практически из любого дерева.Я использовал обыкновенную сосну, чтобы построить свой. Сосна недорогая и с ней легко работать.

Я купил сосновые фигурки 1×2, 1×3, 1×4 и 1×6 в местном магазине товаров для дома.

Связанный: Руководство для начинающих по размерам древесины

№

Я использовал небольшой кусок ДВП толщиной ⅛ дюйма для задней части шкафа и дна ящиков. ДВП обычно находится рядом с отделом фанеры в магазине товаров для дома.

🔄 ДОПОЛНИТЕЛЬНО: У меня осталось немного молдинга, оставшегося после изготовления этих дверей шкафа своими руками. Я добавил молдинг между корпусом и верхней частью, чтобы придать прикроватной тумбочке немного визуального интереса.

Вернуться к оглавлению

---

Как вы делаете ящики?

Выдвижные ящики сделать так же просто, как сделать простую коробку. В ящике шесть частей. У ящика есть четыре стороны, дно и передняя часть ящика.

Боковые стороны соединены карманными отверстиями. Дно крепится на клей и гвозди. Фронтальная часть ящика крепится к ящику несколькими винтами.

Связанный: Как собрать ящики своими руками

Вернуться к оглавлению

---

Как закончить тумбочку?

Эта небольшая тумбочка может быть отделана разными способами. Его можно было оставить естественным, покрасить, запятнать или комбинировать краску и пятно.

Я решила покрасить прикроватную тумбочку. Сначала я нанес несколько слоев грунтовки, а затем покрасил прикроватную тумбочку двумя слоями краски Behr под названием «Verdigris».

Связанный: Как остановить кровотечение из узлов через краску

Вернуться к оглавлению

---

Тумбочка своими руками с ящиками

Печатный план

Расходные материалы

Инструменты

Шаг 1.Сделать стороны

Отрежьте 6 кусков дерева по длине. Нанесите клей на края и зажмите, чтобы сформировать 2 боковые панели.

Когда клей высохнет, используйте схему на распечатанном плане, чтобы определить расположение ножек.

Затем в области удаляемых ножек просверлите отверстие возле угла каждой ножки. Благодаря этим отверстиям пиле будет легче поворачивать углы. Я использовал лобзик, чтобы вырезать область ног, но вы также можете использовать лобзик.

---

Шаг 2.Прикрепите дно

Отрежьте 3 деревянных бруска по длине для дна. Нанесите клей на края и зажмите, чтобы сформировать панель.

Когда клей высохнет, используйте схему на распечатанном плане, чтобы просверлить карманные отверстия на каждом конце.

Связанный: Как использовать приспособление Kreg

Чтобы помочь с позиционированием нижней панели, я прикрепил кусок деревянного обрезка 1 × 4 к нижней части каждой стороны.

Нанесите клей на края дна, поместите поверх обрезков дерева и зажмите.

Прикрепите винтами с потайной головкой 1-¼ дюйма и насадкой для сверления под прямым углом.

Связанный: Как завинтить труднодоступные места

---

Шаг 3. Прикрепите переднюю и заднюю направляющие

Отрежьте 5 кусков дерева по длине для направляющих и просверлите карманные отверстия на каждом конце.

На задней панели верхняя направляющая располагалась вверху боковых сторон, а нижняя направляющая располагалась ниже нижней. Зажмите и прикрепите винтами с потайной головкой 1-¼ дюйма.

Чтобы расположить передние поручни, я вырезал несколько кусков дерева, чтобы использовать их в качестве прокладок. Я прикрепил обрезки древесины к боковым панелям. Затем я нанес клей на концы перекладин, расположил их на деревянном обрезке и прикрепил их винтами с потайной головкой 1-¼ дюйма.

---

Шаг 4. Прикрепите передние ножки

Отрежьте 1 кусок дерева по длине и используйте схему на распечатанном плане, чтобы определить расположение ножек.

Затем в области удаляемых ножек просверлите отверстие возле угла каждой ножки.Благодаря этим отверстиям пиле будет легче поворачивать углы.

Я использовал циркулярную пилу, чтобы вырезать область ног, но вы также можете использовать электролобзик.

Затем используйте схему на распечатанном плане, чтобы просверлить карманные отверстия в направляющей для ног.

Нанесите клей, расположите заподлицо с передней частью и зажмите. Прикрепите с помощью винтов с потайной головкой 1-¼ дюйма.

---

Шаг 5. Установите направляющие ящика

Я использовал приспособление для направляющих ящиков Kreg, чтобы установить направляющие для среднего и верхнего ящиков.Но в нижнем ящике не хватило места, чтобы использовать его.

Чтобы установить направляющие нижнего ящика, я поместил направляющие поверх кусков МДФ толщиной ¼ дюйма.

Я хотел, чтобы передняя часть ящика на ⅛ дюйма выступала за переднюю часть тумбочки. Другими словами, я хотел, чтобы ящики выступали на ⅛”.

Лицевая сторона ящика составляет ¾ дюйма, поэтому я установил направляющие ящика на расстоянии ⅝ дюйма от лицевой стороны шкафа.

В комплект этих направляющих не входили винты. Я прикрепил слайды с помощью этих винтов.

Я установил направляющие в средний и верхний ящики с помощью приспособления для направляющих.

Связанный: Как установить направляющие ящика с помощью приспособления

---

Шаг 6. Изготовление ящиков

Измерьте расстояние между направляющими ящика и при необходимости отрегулируйте размеры ящика.

Боковины
Отрежьте 12 деревянных брусков необходимой длины для боковин ящика. Нанесите клей и зажмите. Повторите для оставшихся кусочков.

Передняя/задняя часть
Отрежьте 12 деревянных брусков нужной длины для передней и задней части ящика. Нанесите клей и зажмите. Когда клей высохнет, просверлите карманные отверстия на каждом конце. Повторите для оставшихся кусочков.

Сборка ящика
Нанесите клей на края передней/задней части, расположите по бокам и зажмите. Прикрепите с помощью винтов с потайной головкой 1-¼ дюйма.

Отрежьте 3 куска ДВП по размеру. Нанесите клей на ящик ящика, расположите дно и прикрепите его гвоздями диаметром ⅝ дюйма.

Связанный: Брэд Нейлер против Финиша Нейлера: они одинаковы?

Используйте схему на распечатанном плане, чтобы отметить места для зенкерных отверстий внутри ящика. Эти отверстия будут использоваться для крепления ящика к передней части ящика.

Я использовал зенковку, чтобы просверлить отверстия с зенковкой в ​​каждом месте.

Связанный: Как использовать зенковку

---

Шаг 7. Установите ящики

Для установки ящиков я использовал зажим для направляющих ящиков Kreg.Расположите ящики и прикрепите их к направляющим.

Связанный: Как установить направляющие ящика с помощью приспособления

📝 ПРИМЕЧАНИЕ: Фронты ящика должны иметь зазор около ⅛ дюйма с каждой стороны. При необходимости отрегулируйте размеры.

Отрежьте 3 деревянных бруска по длине для фасадов ящиков. Я планировал использовать ручки для ящиков. Чтобы найти центр передней панели ящика, я провел линейку из угла в угол и сделал отметку. Я использовал сверло ¼ дюйма, чтобы просверлить отверстие в каждой отметке.Для ваших ручек может потребоваться сверло другого размера.

Если вы планируете использовать ручки, вы можете использовать приспособление Kreg Hardware Jig для установки ручек

Затем я использовал игральные карты, чтобы центрировать переднюю часть ящика в отверстии.

Затем я использовал сверло, чтобы просверлить отверстие в ящике. Винты, которые шли с моими ручками, были слишком короткими для моих ящиков. Я купил 2-дюймовые винты в магазине товаров для дома, чтобы установить ручки.

Я прикреплял ручку до тех пор, пока она не стала достаточно тугой, чтобы удерживать переднюю часть ящика так, чтобы она плотно прилегала, но все еще могла двигаться.

Опять же, я использовал игральные карты, чтобы центрировать переднюю часть ящика в отверстии. Затем я выдвинул ящик из задней части шкафа. Я прикрепил переднюю часть ящика к ящику и прикрепил его шурупами по дереву 1-¼ дюйма.

---

Шаг 8. Прикрепите заднюю панель

Отрежьте 1 кусок ДВП по размеру спинки.

Нанесите клей, разместите заднюю часть по центру отверстия и прикрепите с помощью гвоздей диаметром ⅝ дюйма.

---

Шаг 9. Прикрепите верхнюю часть

Эти расширительные скобы использовались для крепления верхней части к корпусу.Кронштейны также позволят верхней части перемещаться с сезонными изменениями.

Я прикрепил два кронштейна к каждой стороне корпуса. Я прикрепил по одному кронштейну к передней и задней части корпуса. Я расположил отверстия в верхней части кронштейнов так, чтобы они были обращены в одном направлении. Это позволит топу двигаться с сезонными изменениями.

Связанный: Как прикрепить столешницу к основанию (правильный способ)

Верхняя часть находится на одном уровне со спиной и центрирована из стороны в сторону.

Я прикрепил верхнюю часть через расширительные скобы с помощью этих винтов

Шаг 10. Добавьте молдинг бухты

Этот шаг необязателен. У меня осталось немного лепнины, оставшейся после изготовления этих дверей шкафа своими руками. Я прикрепил молдинг между корпусом и верхней частью с помощью гвоздей диаметром ⅝ дюйма.

---

Шаг 11. Отделка тумбочки

Посмотреть, как закончить прикроватную тумбочку? Чтобы получить больше информации.

---

---

Заключительные мысли

Добавьте места для хранения в спальню с помощью этой простой в изготовлении прикроватной тумбочки с выдвижными ящиками.Или используйте его в качестве столика рядом с диваном или стулом или в качестве дополнительного места для хранения в ванной комнате.

Нажмите здесь, чтобы получить бесплатный план (включая подробные инструкции и размеры) прямо сейчас!

Спасибо, что заглянули. Если вам понравился этот урок, не могли бы вы воспользоваться моментом и прикрепить его к Pinterest? Я был бы очень признателен!

---

Рекомендуется для вас

---

Закрепить на потом

Tolga 2drw Прикроватная инструкция — Руководства+

Tolga 2drw Прикроватная

Советы по безопасности и уходу

Важно: Перед началом сборки полностью прочтите эти инструкции.

• Убедитесь, что у вас есть все компоненты и инструменты, перечисленные на следующих страницах.
• Выньте все фитинги из пластиковых пакетов и разделите их на группы.
• Не допускайте детей и животных к рабочей зоне, мелкие детали могут подавиться при проглатывании.
• Перед началом работы убедитесь, что у вас достаточно места для размещения деталей.
• Во время сборки не вставайте и не опирайтесь на изделие, это может привести к его повреждению.
• Соберите предмет как можно ближе к его конечному положению (в той же комнате).
• Собирайте на мягкой ровной поверхности, чтобы не повредить устройство или пол.
• Сборка деталей будет проще, если 2 человека
• Чтобы уменьшить вероятность повреждения изделия, убедитесь, что дрель установлена ​​на низкий крутящий момент.
• Сборку должен выполнять только дееспособный взрослый.
• Не используйте этот элемент, если какие-либо компоненты отсутствуют или повреждены.
• этот товар подходит для детей в возрасте от 6 лет.

Безопасность клея – Будьте осторожны при использовании клея, следуйте приведенным ниже советам.Эту процедуру также следует выполнять перед едой и питьем.
Попадание в глаза: Немедленно промыть чистой водой в течение 15 минут и обратиться к врачу.
При проглатывании: Немедленно обратиться к врачу.

Уход и техническое обслуживание

• Чистите только влажной тканью и мягким моющим средством, не используйте отбеливатели или абразивные чистящие средства.
• Время от времени проверяйте, нет ли на этом устройстве ослабленных винтов.
• Этот продукт нельзя выбрасывать вместе с бытовыми отходами.Отнесите в местный центр утилизации отходов.

Полезные советы

• Собирайте все детали и болты неплотно во время сборки, полностью затягивайте болты только после того, как изделие будет готово
• Регулярно проверяйте и убедитесь, что все болты и фитинги надежно затянуты

Компоненты Панели

Убедитесь, что у вас есть все панели, перечисленные ниже.

Компоненты – фитинги

Убедитесь, что у вас есть все фитинги, перечисленные ниже.В некоторых случаях может поставляться больше фитингов, чем требуется.

Необходимые инструменты

Инструкции по сборке

Шаг 1

Вставьте большие стопорные гайки C в цоколь 6. Капните каплю клея K в 2 отверстия цоколя 6. Вставьте дюбели G в отверстия цоколя 6. Повторите этот шаг дважды как показано, с помощью 10-миллиметрового фиксирующего винта ящика E с правой стороны 7
Примечание : обратите внимание на правильное положение.Вверните 24-мм стопорный винт A в правую сторону 7.
Примечание: Вставьте 24-мм стопорный винт A, как показано.
Не затягивайте слишком сильно. b: Вставьте винт D, как показано, в правую сторону 7, чтобы зафиксировать правую часть направляющей A

Шаг 3

Прикрепление направляющих a: Закрепите левую часть направляющей AL на левой стороне 5, как показано, с помощью 10-мм крепежного винта выдвижного ящика E в левую сторону сторона 5.
Примечание: обратите внимание на правильное положение. Вверните 24-мм стопорный винт A в левую сторону 5.
Примечание: Вставьте 24-мм стопорный винт A до упора.Не затягивайте слишком сильно. b: Вставьте винт D, как показано, в левую сторону 5, чтобы зафиксировать левую часть направляющей A

Шаг 4

Вставьте большие стопорные гайки C в верхнюю часть 1. Убедитесь, что «стрелка» на стопорных гайках C указывает на отверстие в край верх.

Шаг-5

Прикрепление панелей
Капните каплю клея K в 2 отверстия левой стороны 5 и правой стороны 7 в нижней части сторон. Поместите левую сторону 5 и правую сторону 7 на цоколь 6 и верхнюю часть 1.С помощью отвертки поверните стопорные гайки по часовой стрелке, чтобы зафиксировать

Шаг 6

Установка задней панели
Прикрепите заднюю панель 3 к задней панели цветной поверхностью внутрь с помощью гвоздей F. Используйте держатель для гвоздей J, чтобы зафиксировать гвозди F вертикально и на правильном расстоянии, когда вы закрепляете заднюю часть 3. Гвозди F должны располагаться на расстоянии около 150 мм друг от друга.
Важно: Мебель ДОЛЖНА быть «квадратной», когда задняя часть прикреплена.

Шаг-7

Подготовка ящика
Вставьте стопорные гайки B в левую сторону ящика 8 и правую часть ящика 0.Убедитесь, что «стрелка» на стопорных гайках B указывает на отверстие на краю 8 и 0. Капните каплю клея K в 3 отверстия левой царги 8 и правой царги 0. Соедините левую царгу 8 и правую полку сторона 0 на заднюю часть ящика 9. Вставьте заднюю часть ящика Step-8

Вверните стопорный винт A 24 мм в переднюю часть ящика 4.
Примечание: Вставьте стопорный винт A 24 мм до упора, как показано. Не затягивайте слишком сильно.

Step-9

Вкрутите стопорный винт A 24 мм в переднюю часть ящика @.
Примечание: Вставьте стопорный винт A 24 мм до упора. Не затягивайте слишком сильно. Шаг-10

a: Переверните ящик. Закрепите левую часть направляющей B M на левой царге 8, как показано, с помощью винта D 12,5 мм. Закрепите правую часть направляющей B O на правой царге 0, как показано, с помощью винта.

b: Закрепите левую часть направляющей B M и правую часть направляющей B O с помощью винта D. Сдвиньте опору основания ящика I в угол, как показано, и зафиксируйте их с помощью прикрепленного гвоздя.

Шаг-11

Установка ящиков , как показано на рисунке.Для регулировки ящиков см. «регулировка» на странице «регулировка ящика». Используйте колышек H, чтобы выровнять мебель. Вбейте штифт Н, насколько вам нужно, под конец боковой стенки мебели. Затем отщелкнуть заподлицо со стороной.



Документы/ресурсы

Ссылки

Связанные руководства/ресурсы

Walker Edison Furniture Company Classic Mid Century Modern 1-Draw Walnut Solid Wood Nightstand Side Table: Инструкции/Сборка

Keep

Инструкция по сборке 1 эти инструкции для дальнейшего использования. Пересмотрено 01/2018 стр.

Page 2

стр. 2

стр.

Page 3

1 12 14 7 6 13 2 11 3 10 15 5 4 9 8 8 9 1 верхняя панель 01 шт. 9 Левая нога 02 2 Правая боковая стенка 01 шт. 10 Передний ящик 01 шт. 3 Левая боковая стенка 01 шт. 11 Левый боковой ящик 01 шт. 4 Нижняя передняя поперечина 01 шт. 12 Правая боковая панель 01 шт. 01 шт 14 Задняя стенка ящика 01 шт 7 Задняя стенка 01 шт 15 Основание 01 шт 8 Ножка правая 02 шт P.

СТРАНИЦА 4

A Ø8*30мм Деревянный дюбель 26 шт B Ø3,0*14мм Винт 06 шт C Ø6,0*10мм Винт 04 шт D Ø4,0*30мм Винт 27 шт E M4*22мм Винт 01 шт F Ø4,5*45 мм Винт 12 шт. G Ø10*10 Гвоздь 16 шт. H 300 мм Правая направляющая 01 шт. I 300 мм Левая направляющая 01 шт. J Ручка 01 шт. K Клей 01 шт. СТР. 5

Шаг 1 AAAA 2 AA 3 A 12 AA 11 A 15 AAAAAAAAAA 6 AAA 4 AA Собирайте на чистой мягкой поверхности во избежание повреждений.5 K 01 Клеевая трубка A A 26 A Ø8*30 мм Шаг 2 Собирайте на чистой мягкой поверхности, чтобы избежать повреждений. CC Предварительно просверленные отверстия CCHI 3 2 CCC 04 Ø6,0*10 мм I Колесо вперед H 01 Правая направляющая 300 мм I 01 H Колесо вперед левая направляющая 300 мм P.

СТРАНИЦА 6

Шаг 3 3 DDD 15 DK 01 Клеевая трубка D 03 Ø4,0*30 мм Шаг 4 6 D 4 2 DDDD 5 KDD 01 Клеевая трубка D 07 Ø4,0*30 мм P.

СТРАНИЦА 7

Шаг 5 1 DDDDK 01 Клеевая трубка D 06 Ø4,0*30мм Шаг 6 DDDDD 03 Ø4,0*30мм П.

СТРАНИЦА 8

Шаг 7 9 FFFF 8 8 FFFF 9 Нанесите клей на контактные поверхности ножек 1º F 2º KFFF 12 Ø4,5*45 мм K 01 Клеевая трубка Шаг 8 GGGGGGG 7 GGGGGGGG 009 Ø9 90*10043 P.

СТР. 9

Ступенька 9 14 12 D 11 DDD DD D 13 D 10 Колесо назад BBB Снизу IEBBHJBE 01 M4x22мм B 04 Ø3,0*14мм D 08 Ø4,0*30мм I 01 Левая направляющая 300мм H 01 J 01 Правая направляющая 300 мм Шаг 10 стр.

СТРАНИЦА 10

Шаг 11 Чтобы отрегулировать положение передней панели ящика: Ослабьте винт (часть C), который вы использовали для установки направляющей ящика (часть H или I) в шаге 2, чтобы боковую панель (детали 02 или 03), в зависимости от стороны (левая или правая), как показано на рисунке. Ослабив винт (деталь C), вы можете слегка отрегулировать (вверх или вниз) направляющую ящика, чтобы добиться надлежащего выравнивания ящика.

Shaco Руководство по сборке: [12.3] УНИЧТОЖЬТЕ SOLOQ 12 СЕЗОНА с помощью AP SHACO!

Сборка

Хорошо, мы почти закончили с информацией перед игрой. Когда я строю на шако, то же самое касается и рун, меня интересует только лучший сетап. Мне все равно, работает ли другой предмет хорошо или может показаться интересным в использовании, меня интересует только оптимальное построение.Если я не использую наиболее эффективную настройку для Шако в высоком эло, я уже в невыгодном положении, потому что все знают лучшие сборки, руны и т. д. для своих соответствующих чемпионов. Во что бы то ни стало, если вы хотите повеселиться, играя за Шако, а эксперименты с билдами — это один из способов развлечься, то не позволяйте мне вас останавливать, но если вы хотите победить и дать себе наилучшие шансы на победу , здесь вы задействуете этот дремлющий орган внутри вашей головы (извините, это было мое второе лицо).

НАЧАЛЬНЫЕ ПРЕДМЕТЫ

В 11-м сезоне единственными доступными предметами для джунглей являются начальные предметы для джунглей — Hailblade (по сути, синий удар) и Emberknife (по существу красный удар).

РАННИЕ ИГРОВЫЕ ПРЕДМЕТЫ

В начале игры я хочу начать строительство Ионических сапог ясновидения. Почему? УСКОРЕНИЕ СПОСОБНОСТЕЙ! А как же Ботинки Волшебника? С тех пор, как Riot понерфили коэффициент AP Two-Shiv Poison в 11.11, мне просто кажется, что вы не бьете так сильно … и его гораздо стоит построить до КОЛИЧЕСТВО , а не КАЧЕСТВО .

МИФИЧЕСКИЕ И ОСНОВНЫЕ ЛЕГЕНДАРНЫЕ ПРЕДМЕТЫ

Муки Лиандри — лучший мифический предмет на сегодняшний день.Ускорение пассивной способности и тиковый урон ЧУВСТВУЮТСЯ великолепно, особенно для ваших боксов и ульты.

Тогда вам нужно выполнить ЛИБО Песочные часы Жони, ЛИБО Вуаль Банши. Песочные часы Жони будут работать в КАЖДОЙ, ЗНАКОМОЙ, ИГРЕ. Но будут некоторые игры, в которых состав вражеской команды представляет собой не что иное, как магический урон, поэтому лучше получить Banshee’s Veil. Но я даже иногда собирал их вместе, и это ОЩУЩАЕТСЯ (снова это слово) великолепно. Это также означает, что вы никогда не сможете по-настоящему умереть.

В середине игры вы также можете улучшить свою Dark Seal, если вы купили ее ранее, до Mejai’s Soulstealer. СДЕЛАЙТЕ ЭТО ПОСЛЕ КУПЕНИЯ LIANDRY’S, А НЕ РАНЬШЕ! И вы также можете выбрать Сферу Обливиона, если у вражеских чемпионов много исцеления, а в большинстве игр они будут.

ПРЕДМЕТЫ ПОСЛЕДНЕЙ ИГРЫ

Cosmic Drive — это предмет, который многие игроки покупают перед Песочными часами Жони и Завесой Банши, и я почти уверен, что Чейз делает это.Но я лично чувствую, что мне не нужно ТАК СИЛЬНО спешить ТАК РАНО. Стазис от Песочных часов Жони оказывает гораздо большее влияние на эти бои в середине игры, и даже Завеса Банши более полезна, имхо. ЕДИНСТВЕННЫЙ раз, когда я бы сначала построил Cosmic Drive, это если бы я очень сильно набирал снежный ком. Но получить его как 3-й/4-й основной предмет ВСЕГДА будет хорошо.

Demonic Embrace у вражеской команды много ХП — просто.

Добейте свою Сферу Обливиона в Мореллономиконе ПОСЛЕ того, как у вас есть ботинки, мифик и один майор.Время просто зависит от количества исцеления, которое вражеская команда имеет на данном этапе игры.

Смертельная шапка Рабадона хороша, если вы действительно сыты, а у вражеской команды нет сопротивления магии.

Посох Бездны — это еще один вариант «повреждения», и используйте его поверх Смертельной шапки Рабадона, если у вражеской команды есть какая-то форма сопротивления магии, особенно у их задней линии.

Таким образом, полная сборка может выглядеть примерно так, если мне не нужна Завеса Банши, и если у вражеской команды есть ЛЕЧЕНИЕ, и у них есть немного СОПРОТИВЛЕНИЯ МАГИИ для поздней игры:

.
