Газлифт для механизма 582 шкаф-кровати
Силовым элементом 582 механизма для подъемной кровати является газовый лифт.
Газлифты одинаковой мощности ставятся симметрично в левую и правую часть механизма.

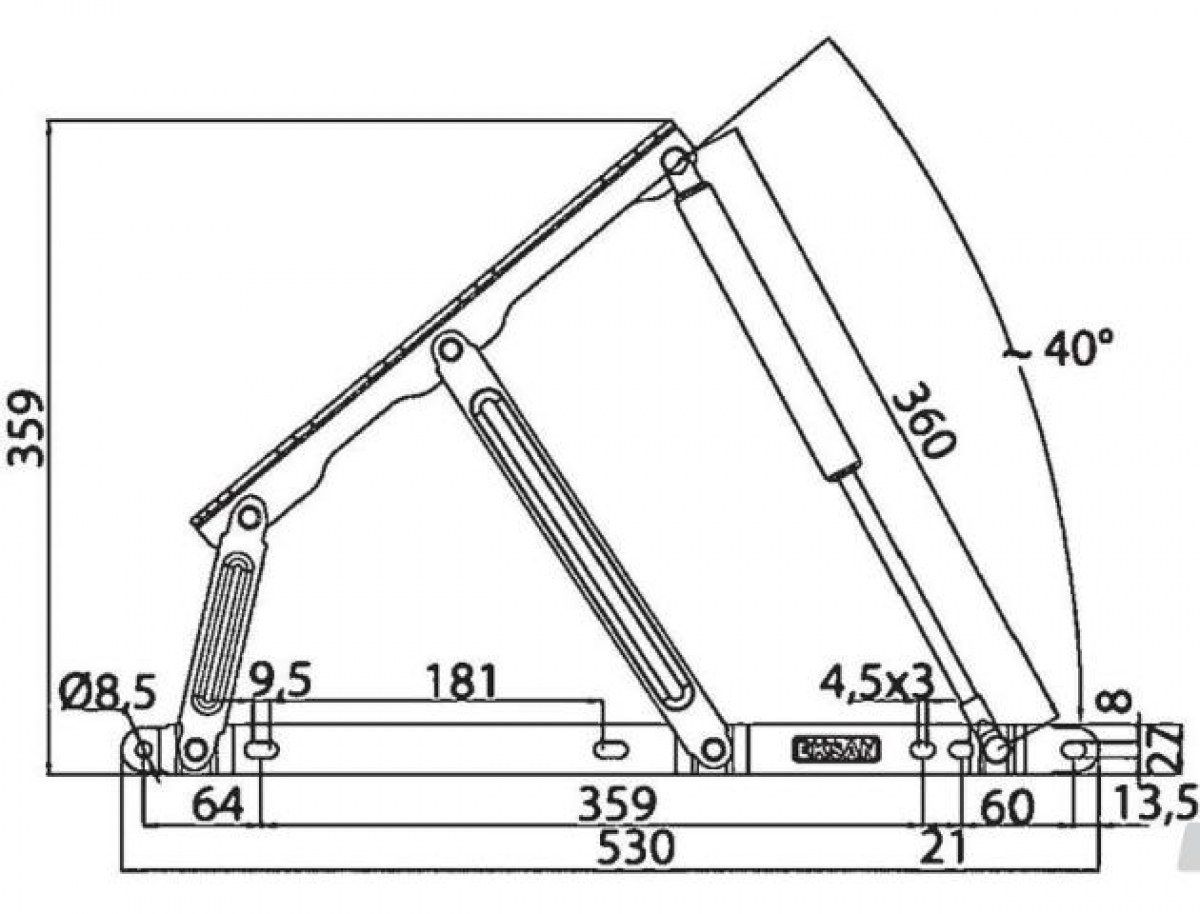

Геометрические параметры газового лифта — основной фактор. Геометрия лифтов определяется кинематической схемой механизма. Длина полностью разжатого лифта не менее 500 мм. Ход штока от 175 мм. Так как мощность лифтов бывает в пределах 400-2300 Н, диаметр гильзы (напорной трубки) 27-28 мм, диаметр штока 12-14 мм.

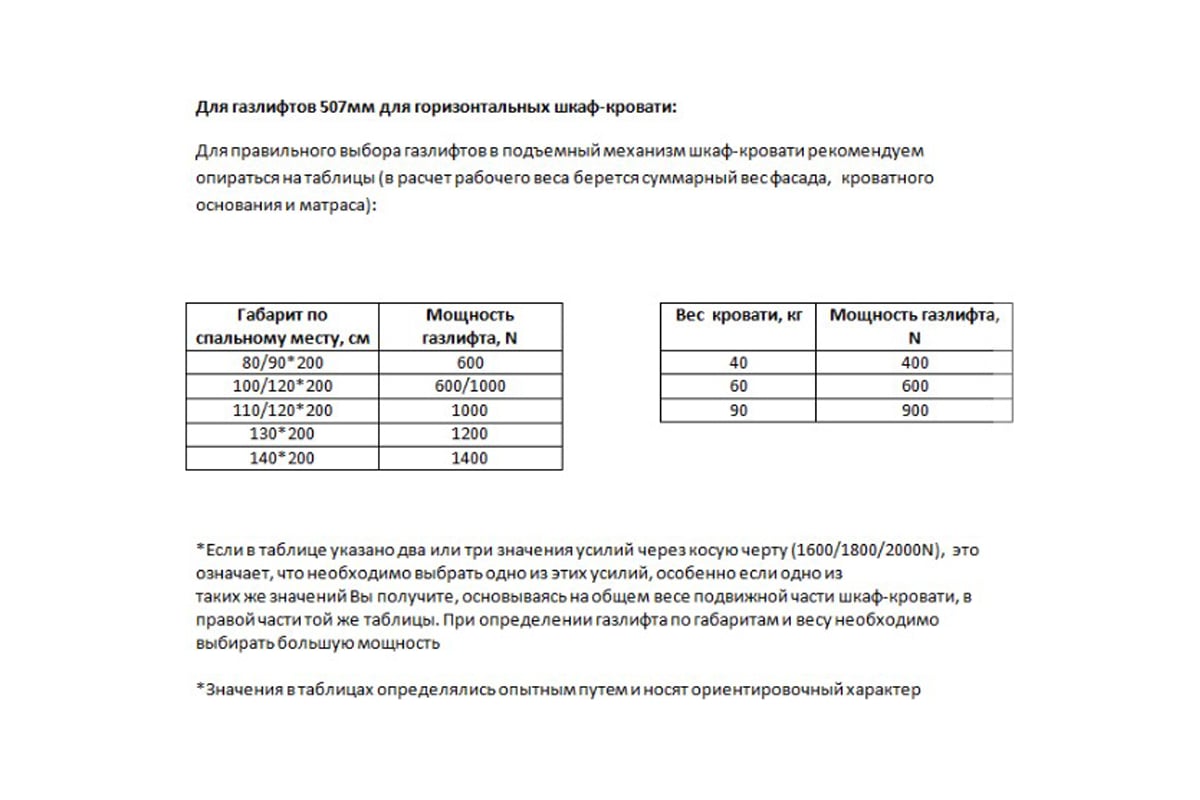

Мощность лифта выбирается, в зависимости от веса основания кровати. На большинстве сайтов приведена зависимость мощности лифта от ширины кровати. Это не правильно. Механизмы все таки поднимают вес, а не ширину. Ширина кровати характеризует вес опосредованно — понятно что основание шириной 1600 мм будет существенно тяжелей основания шириной 800 мм. Подбор мощности газовых лифтов довольно сложный вопрос — кроме веса основания и ориентации кровати важную роль может играть еще ряд факторов, типа горизонтальной развесовки основания.
Лифты устанавливаются штоком вниз. Не смотря на то что лифт газовый, масло в нем тоже присутствует, как раз в месте выхода штока из гильзы. При работе газовых лифтов происходят довольно сложные процессы. В принципе для правильной установки лифтов можно не вникать в сложную физику. Достаточно рекомендаций производителей, которые однозначны — газовые лифты в 582 механизме устанавливаются штоком вниз.
Важный момент диаметр проушин. Для механизма 582 могут быть 2 варианта — 10 и 12 мм. Если необходимо заменять лифты в кровати — нужно обязательно учитывать этот размер.
Для установки в механизм лифты должны быть предварительно сжаты и находится в специальных кольцевых лентах-стяжках. Ленты желательно сохранять весь срок эксплуатации шкаф-кровати, с их помощью при необходимости можно будет снять-поставить газовые лифты в механизм.
Производителей газовых лифтов с подходящими характеристиками довольно много. В основном это немецкие и турецкие фирмы.
Категорически нельзя!
Снимать стягивающую ленту до установки лифтов в собранную кровать. Усилия на лифтах значительные, подручными средствами их сжать не получится. Соответственно будет крайне сложно установить их в кровать. Это можно будет сделать изнутри кровати, когда основание находится в вертикальном положении, что совсем не всегда возможно.
Частично откручивать проушины для изменения геометрии лифта. Иногда в сети попадается информация с такими советами. Так делать нельзя ни в коем случае. Проушины силуминовые, нагрузки на лифтах серьезные, прочность соединения уменьшается, это может привести к поломке лифта и к травмам людей. Проушины обязательно должны быть закручены на полную длину резьбы.
Устанавливать лифты с проушинами диаметром 12 мм на оси механизма диаметром 10 мм. Дополнительный люфт и ударные нагрузки при открывании-закрывании кровати могут привести к разрушению проушин.
Устанавливать газовые лифты штоком вверх.
Устанавливать в кровать газлифты с разным номиналом по мощности на разные стороны. Это приведет к перекосу в работе конструкции, в результате может деформироваться основание кровати и выйти из строя газлифт.
Замечания и уточнения к просьба добавлять в комментариях ниже.
Ошибка
Предложение в процессе, 1 позиция
- Связаться с нами
- Складские продукты
- О петлях
- Анатомия шарниров
- Типы петель
- Пользовательские петли
- Инструмент выбора пользовательского шарнира
- Руководство по выбору петли
- Информация о продукте
- Глоссарий шарниров
- Селектор газовой пружины
- Безопасность и дизайн газовой пружины
- Селектор петли Soss
- загрузки САПР
- Преобразования Mil Spec
- Гуден Видео
- Глубокие погружения
- О Гудене
- О нас
- Условия продажи
- Почему выбирают Гуден
- Миссия качества
- История Гудена
- Каталоги
- Гуден Видео
- Часто задаваемые вопросы
- Общие вопросы и ответы
- Часто задаваемые вопросы о петлях
- Часто задаваемые вопросы о подъемных петлях
- Часто задаваемые вопросы о газовой пружине
- Часто задаваемые вопросы по амортизаторам
- Часто задаваемые вопросы о заклепках и скобах
- Часто задаваемые вопросы о пружинных петлях
- Часто задаваемые вопросы о петлях SOSS
Поиск по нашему сайту
Блокирующий газовый упор BlockLift | Camloc Motion Control
Перейти к содержимомуЧто делают блокирующие газовые стойки — Blocklift?
Если в вашем проекте требуется регулировка по высоте, которая будет оставаться в фиксированном положении, или возможность легко и мгновенно вносить коррективы в приложение, тогда вам может подойти блокирующая газовая стойка.
Наш ассортимент Blocklift включает четыре уникальных продукта, которые идеально подходят для различных областей применения и проектов.
BL1: Жесткий при растяжении
Этот газовый амортизатор блокирует поршень при растяжении, обеспечивая полную жесткость при растяжении, но при этом допускает перемещение на несколько миллиметров при сжатии. После снятия сжимающей нагрузки шток поршня автоматически возвращается в исходное положение. Эти блокирующие газовые стойки могут быть установлены в любом положении, что обеспечивает гибкость, необходимую для многих проектов.
BL2: Жесткий на сжатие
Этот газовый амортизатор обеспечивает полную жесткость на сжатие, но допускает смещение на несколько миллиметров при растяжении. Как только растягивающая нагрузка снимается, шток поршня автоматически возвращается в исходное положение. Наша команда инженеров рекомендует устанавливать эти запорные газовые стойки стержнем вниз. Тем не менее, можно установить в любом положении, но об этом необходимо сообщить во время запроса.
BL3: пружинная блокировка (эластичная блокировка)
Эти фиксирующие газовые амортизаторы идеально подходят для тех случаев, когда требуется некоторый комфорт, даже когда Blocklift заблокирован на месте. Например, подобно пружинам в офисном кресле, когда к заблокированной газовой стойке прикладывается нагрузка либо при растяжении, либо при сжатии, шток поршня сжимается на несколько миллиметров. Через несколько миллиметров его становится труднее сжать из-за повышенного давления внутри, и он фиксируется в фиксированном положении. После снятия нагрузки шток поршня возвращается в исходное положение. Эти запорные газовые стойки должны быть установлены штоком вниз.
BL4: Жесткий при растяжении и сжатии
Блокирующий газовый амортизатор BL4 является абсолютно жестким как при растяжении, так и при сжатии. Он доступен с усилием выдвижения или без него, в зависимости от того, нужна ли вам газовая стойка для управления приложением или если приложение контролируется внешним механизмом.
Эти фиксирующие газовые стойки могут быть установлены в любом положении.
| Тип блочного подъемника | Блок-подъемник Описание | Размер блока | Длина хода (стержня) Мин./макс. (с шагом 1 мм) | Мин./макс. длина трубки (с шагом 1 мм) | Сила мин./макс. (с шагом 5 Н) | Резьбовой конец штока |
| БЛ1 | Жесткий в удлинителе | 8-23 | 30 – 240 | 100 – 580 | 100 – 450 | М8 х 1,0 |
| 10-23 | 30 – 300 | 110 – 580 | 150 – 650 | М10 х 1,0 | ||
| 10-28 | 30 – 300 | 110 – 580 | 150 – 1000 | М10 х 1,0 | ||
| БЛ2 | Жесткий на сжатие | 8-23 | 30 – 200 | 115 – 580 | 100 – 450 | М8 х 1,0 |
| 10-28 | 30 – 270 | 125 – 460 | 150 – 1000 | М10 х 1,0 | ||
| БЛ3 | Пружинная блокировка (эластичная блокировка) | 8-23 | 30 – 300 | 90 – 580 | 100 – 600 | М8 х 1,0 |
| 10-23 | 30 – 400 | 100 – 580 | 150 – 1000 | М10 х 1,0 | ||
| 10-28 | 30 – 400 | 110 – 580 | 150 – 1000 | М10 х 1,0 | ||
| БЛ4 | Жесткий при растяжении и сжатии | 10-28 | 25 – 135 | 115 – 525 | 0 – 400 | М10 х 1,0 |
Каковы основные преимущества блокирующих газовых амортизаторов?
- Продукт производства Великобритании
- Блокируется в любом положении по длине хода
- Управление одной рукой
- Безопасен в использовании благодаря простому управлению положением
- Автономный блок, не требующий обслуживания
- Изготавливается из углеродистой или нержавеющей стали 316L
Как работают блокирующие газовые стойки?
Наши запирающие газовые амортизаторы могут быть остановлены в любом положении, потому что они оснащены запорным клапаном, они допускают движение только тогда, когда нажат расцепляющий штифт, расположенный на конце штока.
Обычно это достигается с помощью тросового спускового механизма или напрямую прикрепленной лопасти.
Общие области применения, в которых используются фиксирующие газовые стойки, включают регулировку высоты и угла наклона сидений в самолетах, автобусах, поездах, специализированных транспортных средствах и сиденьях военных транспортных средств. Они также используются для обеспечения контролируемой регулировки больничных коек, физиотерапевтических столов и инвалидных колясок, а также в качестве подступенков для столов. Блокирующие газовые стойки могут использоваться во многих различных приложениях в таком широком диапазоне отраслей промышленности, что их использование ограничено только воображением инженера-конструктора.
Подойдет ли это для моих требований?
В Camloc мы предлагаем индивидуальные услуги, когда мы индивидуально подходим к каждому проекту, а наша команда опытных дизайнеров и инженеров будет работать с вами, чтобы предоставить газовые пружины, которые превзойдут ваши ожидания.
Мы гордимся тем, что обслуживаем клиентов, а инженеры-конструкторы готовы работать с вами, используя новейшие технологии CAD/CAE. Понимая, что нет двух одинаковых приложений, мы предлагаем инженерные решения, полностью отвечающие вашим требованиям.
Для получения дополнительной информации о наших решениях для управления движением посетите страницу нашей продукции сегодня.
Если вы хотите поговорить с членом нашей команды, позвоните нам по телефону +44 (0)116 274 3600 или заполните форму обратной связи, и мы свяжемся с вами.
Секторы
Аэрокосмическая промышленность
Регулировка спинки сиденья
Медицина
Больничные койки Оборудование для работы с пациентами
9 0317 Специальный автомобильРегулировка рулевой колонки
Какие размеры вы предлагаете?
Газовые амортизаторы обычно обозначаются их размером.
Размеры напрямую связаны с диаметром стержня и трубы, например, модель 8-23 в линейке Blocklift будет иметь диаметр стержня 8 мм и диаметр трубы 23 мм. Наиболее распространенные размеры наших запирающих газовых стоек: 10-28 и 8-23.
Мы также предлагаем широкий выбор размеров на заказ в зависимости от ваших требований.
Какие варианты доступны?
- BL1: жесткий в удлинителе
- BL2: Жесткий на сжатие
- BL3: пружинная блокировка (эластичная)
- BL4: Жесткий при растяжении и сжатии
- Длина трубки доступна с шагом 1 мм
- Длина хода доступна с шагом 5 мм
- Настройки силы с шагом 5 Н
- Клапан для регулировки силы опускания
- Конструкция из мягкой стали или нержавеющей стали 316
- Регулировка К-фактора (коэффициента пружины)
- Варианты монтажа масляной камеры/штока
- Широкий ассортимент концевых фитингов
- Безопасные для пищевых продуктов масла
- Немагнитный / безопасный с медицинской точки зрения
