на шкаф своими руками, монтаж и крепление, как правильно крепить

Для экономии средств многие люди не прибегают к помощи специалистов при сборке и установке мебели. В действительности это очень просто и не нужны специальные навыки. Рассмотрим, как установить мебельные петли на тумбы и шкафы.

За исправную работу распашных дверей отвечают небольшие механизмы, именуемые дверными петлями за свою конструкцию.
  • Разновидности мебельных петель и их особенности
  • Какие материалы и инструменты понадобятся для установки своими руками
  • Пошаговая инструкция по креплению мебельных петель
    • Проведение разметки
    • Подготовка отверстия
    • Крепление петли
    • Навешивание дверцы
  • Возможные нюансы с регулировкой мебельных петель
    • Регулировка по вертикали
    • Регулировка при горизонтальном расхождении
    • Регулировка глубины дверки
  • Видео: разметка и крепление мебельных петель

Разновидности мебельных петель и их особенности

Под мебельной петлей понимается наполовину механическое приспособление, главной задачей которого является возможность отрыть и закрыть дверцы мебели. Петлю не видно снаружи, поэтому ее внешний вид никак не испортить интерьер комнаты. Обычно используются четырехшарнирные петли.

Полностью исправный механизм позволяет легко пользоваться дверным полотном, не сопровождая его движение никакими скрипами и люфтами.

Сама петля состоит из следующих элементов:

  1. Основания, которое прикрепляется к планке для монтажа. На основании есть винт, который как раз-таки и регулирует положение дверцы;
  2. Чашечка круглой формы, которая устанавливается в специальное отверстие, высверливающееся дрелью;
  3. Шарнир. Это двигающиеся части, которые состоят из пружин.

Пружины, которые встроены в устройство, удерживают дверцу в одном положении, не позволяя ей произвольно двигаться. Их можно регулировать так, чтобы было удобно использовать мебель.

На данный момент дверные петли применяются как в устройстве входных проёмов в сооружениях, так и в мебели.

Четырехшарнирные петли бывают нескольких видов: с частичной накладкой (на одну сторону крепится сразу две створки), полностью накладывающиеся (дверцу можно установить с любой стороны), угловые (позволяют собрать мебель под определенным углом), инверсные (створка может быть открыта полностью, то есть на сто восемьдесят градусов) и внутренние.

Простота и функциональность механизма дверной петли породила множество его разновидностей, рассчитанных на применение в различных типах изделий для домашнего интерьера.

Но это не единственный вид петель, кроме четрехшарнирных можно выделить и другие:

  1. Карточные. Самая простая конструкция, суть работы которой в подвижном стержне. В настоящее время встречаются довольно редко;
  2. Маятник. Створку можно распахнуть на 180 градусов;
  3. «Антресоль» – открывают горизонтальные дверцы при помощи пружины;
  4. Ломбертные. Используются для раскладных столов: устанавливаются с двух сторон;
  5. С секретом. Оборудованы специальным кронштейном, который поддерживает горизонтальное положение;
  6. Штольные. Крепятся к дверцам возле стены;
  7. Пяточные отлично подходят для легких конструкций, устанавливаются с обеих сторон;
  8. Специальные для стекла. Выдерживают даже большую нагрузку, при этом у них привлекательный внешний вид;
  9. Восьмишарнирные. Они являются усовершенствованной версией четырехшарнирных.
    Из-за сложной установки используются редко.

Для того, чтобы мебель прослужила долго без поломок, нужно ответственно подойти к выбору разновидности механизма. Они должны быть качественными, без потертостей и ржавчины.

В изделиях с фактурой под классику могут быть применены лишь такие механизмы, что будут соответствовать данной стилистике.

Обратите внимание! Не рекомендуется покупать слишком дешевые модели, так как вероятнее всего они изготовлены из низкокачественных материалов.

Какие материалы и инструменты понадобятся для установки своими руками

Для того, чтобы правильно провести установку мебельных петель своими руками, нужно заранее подготовить необходимые материалы и инструменты.

Работы по установке дверной петли потребуют разборки механизма, ввиду чего вам не обойтись без инструментов для выполнения тонких аккуратных процедур.

Понадобятся следующие инструменты:

  • Шуруповерт;
  • Дрель;
  • Линейка;
  • Уровень;
  • Треугольник;
  • Фреза;
  • Карандаш или маркер;
  • Отвертка;
  • Шурупы.

В зависимости от разновидности механизма количество инструментов может меняться. При работе со стеклом нужно подкладывать что-то мягкое, чтобы материал не треснул от механического воздействия.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кгВысота конструкции в ммНеобходимое количество петель
9до 10002
13до 15003
18до 2000 4
22до 25005

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

Важно! Проводите все работы максимально аккуратно, так как петли можно легко сломать, несмотря на то, что они изготовлены из металла.

Подготовка отверстия

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Создание отверстий производится с помощью дрели на основании разметки.

Обратите внимание! Чтобы петля держалась долго и не расшатывалась в дереве, нужно просверливать отверстие строго перпендикулярно.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа. Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника. Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно. Обратите внимание на то, чтобы не было щелей. Готово.

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Возможные нюансы с регулировкой мебельных петель

При проведении работ могут возникнуть некоторые проблемы, возможность появления которых можно предвидеть заранее.

Регулировка по вертикали

Существует несколько способов навешивания дверцы, одним из которых является вертикальный. Такой способ встречается чаще всего, так как открывать шкафчик или тумбу вправо или влево проще, чем в верх.

Заранее приготовьтесь к тому, что потребуется несколько раз произвести раскрутку и закрутку шурупа в корпусе механизма, прежде чем вы достигните идеальных показателей расположения дверного полотна.

Установка таким образом осуществляется путем подкручивания отверстий в форме овала. Нужно регулярно подкручивать болты, так как со временем они начинают разбалтываться. Не стоит пренебрегать этим, так как могут возникнуть проблемы, которые нельзя исправить.

Регулировка при горизонтальном расхождении

Другим видом навешивания является горизонтальное, его можно часто встретить на кухонных шкафах. Необходимо также проводить регулярное подтягивание болтов. Эта конструкция больше всего требует ухода, так как при разбалтывании болтов, шкафчик может произвольно открыться.

Учтите, что слишком узкий зазор сделает невозможным движение дверцы по оси своей петли.

Регулировка глубины дверки

Следует производить проверку регулировки по глубине. Для этого нужно прижать петли к корпусу и фасаду. Ослабьте крепление при помощи отвертки, а затем максимально затяните. Готово.

Чаще всего настройка фасада производится в помещениях с неровными полами, которые могут стать причиной осложнённого хода дверцы.

Ответ на вопрос, как правильно установить петли на кухонные шкафы и другие конструкции, зависит от вида механизма и материала, из которого изготовлен каркас. Соблюдайте основные правила и нюансы монтажа и проводите все работы аккуратно, тогда не возникнет никаких проблем.

Произвести установку распашных петель можно даже при условии отсутствия такого автоматизированного оборудования, как шуруповёрт, используя классическую отвёртку.

Видео: разметка и крепление мебельных петель

Установка мебельных петель своими руками

Очень многие в целях экономии, покупая мебель, решают собирать ее самостоятельно, чтобы не оплачивать услуги сборщика, если они идут за отдельную плату. На самом деле, современные предметы интерьера собрать очень просто, ориентируясь на прилагаемую инструкцию и имея хотя бы минимальные навыки работы с инструментом.

Однако некоторые нюансы все равно имеются. Например, установка мебельных петель своими руками – это достаточно простая, но требующая внимания и аккуратности задача, ведь именно от правильной установки и будет во многом зависеть то, насколько хорошо будут закрываться дверцы шкафов и тумб.

Установка мебельных петель своими руками

Содержание статьи

  • Петли для мебели: особенности и виды
  • Другие виды петель
  • Что нужно учесть?
  • Как подготовиться к монтажу?
  • Порядок работ
  • Подробная инструкция
    • Видео – Разметка и сверление
    • Видео – Крепление петель

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться.

Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться. Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Четырехшарнирная мебельная петля

На заметку! Впервые конструкция, которая может закрываться самостоятельно, появилась лишь в ХХ веке, она была запатентована в Италии.

История мебельных петель

Конструкция мебельной петли представлена следующими элементами.

  1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
  2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
  3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.
Петля мебельная — строение

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

На заметку! Такие петли в России называют также чашечными или более прозаичным названием – лягушкой.

Что это такое и как устроено

Петли с четырьмя шарнирами могут быть:

  • полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
  • накладными, которые подойдут для установки дверцы с любой стороны корпуса;

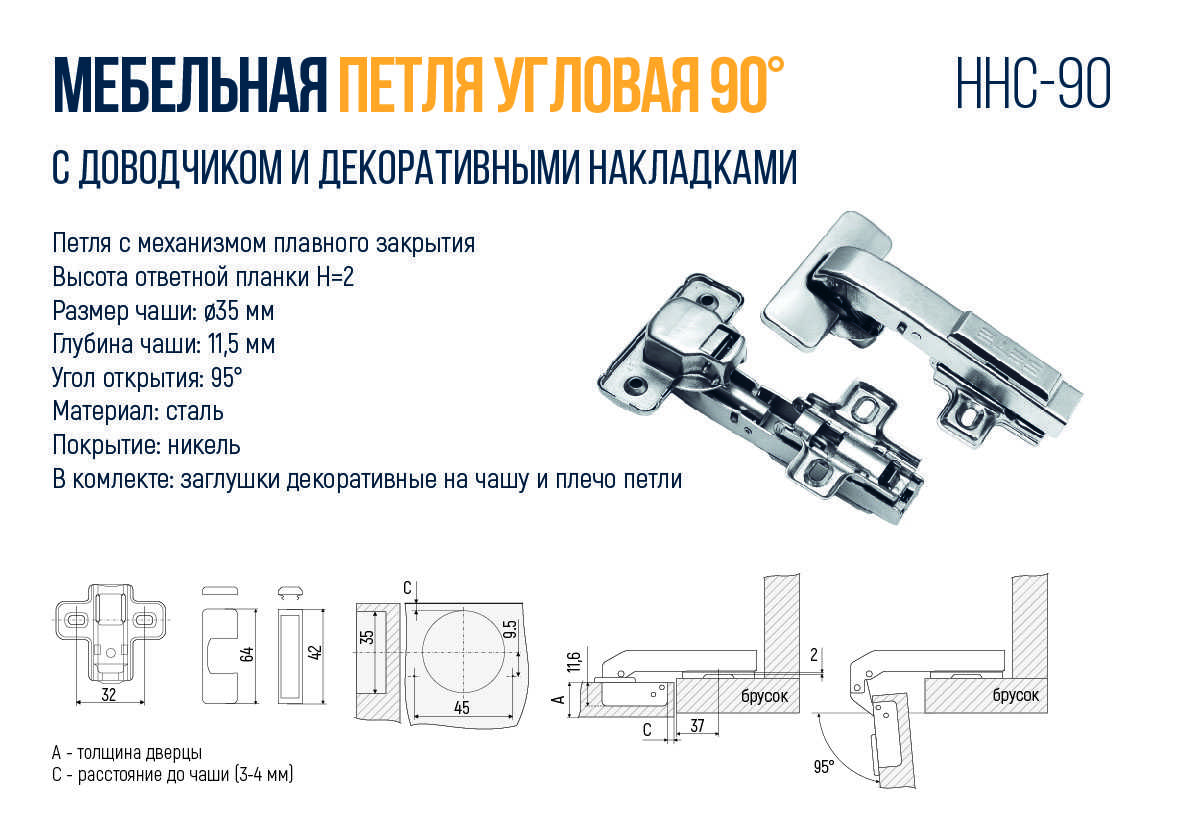

  • угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
  • инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
  • вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.
Виды мебельных петель

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

На заметку! Такие петли бывают разборными и неразборными, с различным количеством шарниров. Также иногда пластины петель могут иметь фигурную форму.

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

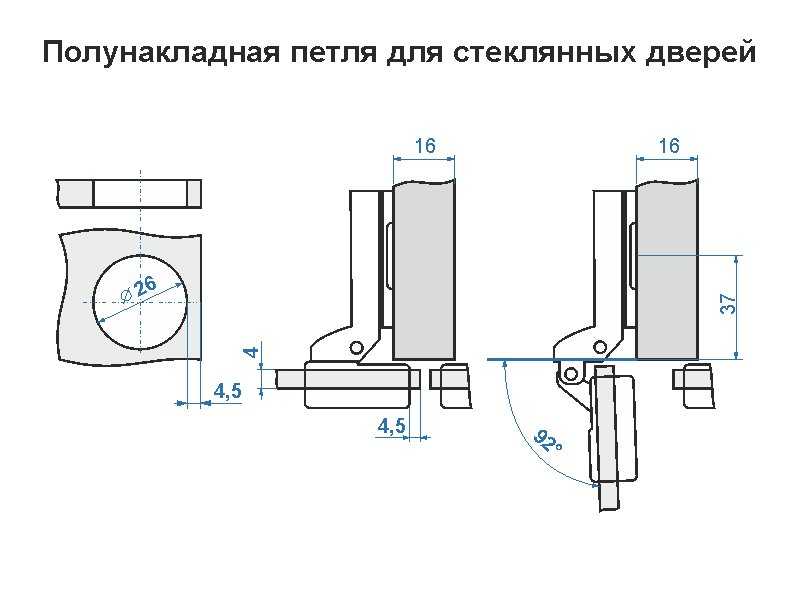

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

  • быстро расшататься и требовать постоянной регулировки;
  • начать скрипеть или плохо закрываться;
  • поломаться;
  • начать ржаветь.
Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Также для установки петель потребуются:

  • шуруповерт;
  • линейка и угольник;
  • простой карандаш;
  • дрель с различными насадками;
  • уровень;
  • саморезы и шурупы.
Аккумуляторный шуруповерт

Важно учесть и материал, на котором будет производиться фиксация петли. Так, волокнистые или рыхлые материалы достаточно мягкие, стеклянные – хрупкие и в то же время прочные и т. д. Для каждого материала используется свой определенный тип креплений, притом в разном количестве.

Порядок работ

Разметка – очень важный этап при установке петель. Она включает в себя нанесение отметок на дверцу, где будет производиться сверление отверстия под чашу петли. Притом важно найти для начала место, где будет располагаться центр отверстия. И здесь важно понимать, что количество петель напрямую зависит от размеров самого фасада и его веса. Но от края дверцы в любом случае нужно отступить около 7-12 см. Расстояние между установленными навесами не должно быть менее 50 см при условии, если их крепится несколько.

Крепление петли

Таблица. Необходимое количество петель.

ПараметрыКоличество петель, шт.
Длина до 1 м, масса – не более 9 кг2
Длина 1-1,5 м, масса – до 15 кг3
Длина до 2 м, масса – до 20 кг4
Длина 2-2,5, масса не более 20 кг5

После нанесения разметки потребуется сделать отверстия для петель. Они выполняются при помощи специального сверла. Дверцу лучше всего уложить на ровную твердую поверхность, так работать будет проще. Глубина выемки должна составлять примерно 1,2-1,3 см. Если сделать ее глубже, то есть риск повреждения внешней стороны фасада. А сверлить отверстие требуется четко по вертикали.

Схема: посадочные размеры петли

Важно! Фреза должна быть острой и желательно новой.

После сверления можно заниматься установкой петель, а также потребуется их отрегулировать.  Только в этом случае дверца будет висеть ровно.

Расчет количества мебельных петель для установки

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 смПерпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 смПроводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстийРезультат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петлиНанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

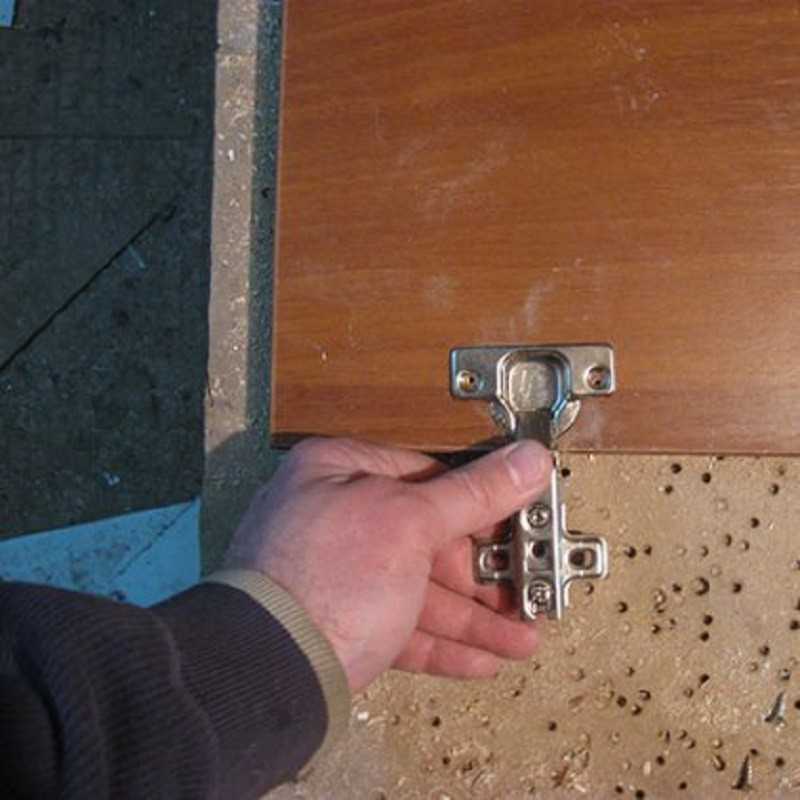

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12. Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм.

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке. Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене.

Этой частью нужно попасть на винтДверка крепится к стенкеВажно все делать в соответствии с инструкциейЕще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Разметка и сверление

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно. Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

Как установить скрытые петли — полное руководство!

В этом посте я расскажу, как установить скрытые петли, чтобы повесить дверцы шкафа или добавить шарнирные элементы в свои проекты!

Шкаф-витрина «Сделай сам»

Двери и выдвижные ящики — это два наиболее распространенных элемента, которые добавляются в ваши шкафы и мебельные проекты.

К сожалению, это два самых пугающих элемента для добавления. Многие люди будут уклоняться от проекта, который включает в себя двери и ящики, потому что они не уверены, как их установить.

Но устанавливать двери СУПЕР просто, особенно при использовании скрытых петель (также называемых европейскими петлями).

Скрытые петли — мой личный фаворит для установки дверей на мебель и шкафы, потому что они скрыты в готовом проекте, недороги и их легко отрегулировать для идеальной подгонки.

Если вам интересно узнать, как установить скрытые петли для вашего проекта, продолжайте читать 🙂

Этот пост содержит партнерские ссылки. Подробнее см. на странице политик.

Какие инструменты потребуются для установки скрытых петель?

После того, как дверь собрана — что само по себе является совершенно другим учебным пособием — вам понадобится всего несколько основных инструментов, чтобы установить петли и прикрепить дверь к шкафу.

СВЯЗАННЫЕ: Как собрать двери шкафа

Для установки петель и двери вам понадобятся:

  • Скрытая петля 0040
  • Зажим
  • Дрель/винтоверт
  • Отвертка

Я использую шаблон Kreg Concealed Hinge Jig , чтобы легко найти и просверлить отверстия под чашку для установки петель. Зажим удерживает приспособление на месте во время сверления.

Дрель и/или отвертка используются для вкручивания петли в дверь и шкаф, а отвертка используется для регулировки петель.

СВЯЗАННЫЕ: Ознакомьтесь с моим списком 10 лучших инструментов для сборки шкафа

На что следует обратить внимание перед установкой скрытых петель

Скрытые или европейские петли бывают самых разных вариантов. Поэтому перед их установкой необходимо задать себе несколько вопросов.

Какой тип скрытой петли вам нужен?

Существуют разные типы дверей и шкафов, поэтому имеет смысл использовать разные типы петель для каждого применения. Во-первых, вам нужно определить тип шарнира, который подойдет для вашего конкретного применения.

ПРИМЕЧАНИЕ : Существуют специальные петли, подходящие для всех видов нестандартных ситуаций, НО ниже приведены наиболее распространенные основные случаи, с которыми вы столкнетесь.

Во-первых, ваш шкаф бескаркасный или с лицевой рамкой? Скрытые петли будут устанавливаться по-разному для бескаркасных шкафов и шкафов с лицевой рамкой, поэтому важно знать, какие из них вам понадобятся.

Во-вторых, вы устанавливаете вкладные, частично накладные или полностью накладные двери?

СВЯЗАННЫЙ: В чем разница между безрамным и лицевым? В чем разница между вставкой и наложением? См. Шаг 4 этого поста.

Я знаю, это звучит очевидно, но если вы устанавливаете вкладные двери на бескаркасные шкафы, вам нужно искать петли, которые подходят для вкладных дверей в бескаркасных шкафах. Если вы устанавливаете накладные двери на шкафы с лицевой рамой, вам нужно искать петли, которые подходят для накладных дверей на шкафах с лицевой рамой.

Скрытые петли определяют тип шкафа (без рамы или лицевой рамы) и тип двери (вкладная или накладная), для которых они предназначены, поэтому перед покупкой обязательно проверьте характеристики.

Вот ссылки на скрытые петли в разных стилях:

  • Вкладные дверные петли для бескаркасных шкафов
  • Бескаркасный шкаф Полные накладные дверные петли
  • Врезные петли лицевой рамы шкафа
  • Частичные накладные петли лицевой рамы шкафа

Обратите внимание, что для бескаркасных шкафов накладка почти всегда считается «полной накладкой», а для шкафов с лицевой рамой существует несколько различных вариантов накладки.

Наложение определяет, какая часть рамы закрыта дверью, поэтому петли имеют различную величину наложения, которую вы можете выбрать.

Какой толщины должна быть дверь?

Общее практическое правило со скрытыми петлями заключается в том, что дверь должна иметь толщину примерно ¾″.

Отлично подходит для дверей из массивной фанеры толщиной 3/4 дюйма или дверей в стиле шейкера, изготовленных из материала 1x (фактически толщиной 3/4 дюйма) для дверной рамы.

Однако, в особых случаях, петли позволяют устанавливать более толстые двери. если вы строите более толстые двери, обязательно проверьте характеристики петель, чтобы убедиться, что они будут работать.

На каком расстоянии от края двери следует устанавливать петли?

Различные стили, бренды и типы петель будут различаться в зависимости от того, насколько далеко от края двери они должны быть расположены.

В инструкциях по установке, прилагаемых к петле, должно быть указано это расстояние. Это будет где-то между 3-6 мм — это расстояние между краем двери и краем отверстия под чашку, просверленного для петли.

Скрытое приспособление для петель имеет маленькие ручки вдоль нижней части, что позволяет вам легко регулировать этот параметр по мере необходимости, чтобы вы каждый раз просверливали отверстия для чашек на правильном расстоянии.

Тем не менее, я немного бунтарь и редко следую инструкциям, приложенным к петлям. Я устанавливаю 99% своих скрытых петель с помощью приспособления, установленного на 5 мм. В петлях достаточно регулировки (о чем мы поговорим ниже), и я обнаружил, что в большинстве случаев это работает хорошо.

Но, конечно, делай, как я говорю, а не как я, ха-ха. Если в инструкциях указано что-то другое, всегда следуйте инструкциям производителя по интервалам.

Где следует размещать скрытые петли?

На этот вопрос нет правильного или неправильного ответа. Лично я, в нормальных условиях для дверей шкафа среднего размера, центрирую отверстия для чашек петель примерно в 4 дюймах от верхнего и нижнего краев двери.

Я рассуждаю просто потому, что это означает, что я могу просто выровнять край моей скрытой петли с краем двери.

Или, для дверей меньшего размера, я могу установить их ближе к краю – около 2 дюймов или около того. Это просто для того, чтобы они были ближе к краю, чем к середине двери. Здесь действительно нет никакого «правила».

Могут быть особые обстоятельства, требующие, чтобы вы разместили их по-другому.

В этой витрине , проект , я разместил верхние петли дальше от края, чтобы ящик не ударялся о них при открывании.

По сути, вы просто хотите установить одну петлю вверху и одну внизу двери. Точное размещение не имеет решающего значения, если оно не мешает другим элементам, таким как ящики, полки, рамы и т. д.

В некоторых случаях для больших или ненормально тяжелых дверей может потребоваться более двух петель. Информацию об ограничениях по весу шарниров см. в спецификациях производителя.

Если вам нужно установить на дверь более двух петель, постарайтесь равномерно распределить их по краю.

Опять же, точное размещение не критично, так что если вы не можете разместить их ровно (как в случае ниже, потому что полка мешает), ничего страшного. Просто подойдите к ним поближе.

Новые и существующие дверцы шкафов

Поскольку я обычно создаю проекты мебели и шкафов с нуля, большинство моих примеров, которыми я должен поделиться, касаются установки совершенно новых дверей на совершенно новые шкафы.

Однако, если вы просто хотите заменить петли (возможно, вы хотите заменить обычные двери на плавно закрывающиеся) или заменить существующие двери, здесь применяется тот же процесс.

Единственная разница заключается в том, что вам может понадобиться или не понадобиться сверлить отверстия для чашек для петель. Если они уже есть, просто пропустите шаг 2 ниже.

Установка скрытых петель и дверей шкафа

После того, как ваши двери собраны, их установка становится легкой задачей. Ниже я покажу вам простой процесс использования скрытых петель для установки дверей шкафа.

Если вам нужна дополнительная информация о создании дверей, ознакомьтесь с разделом «Как сделать двери шкафа» здесь.

Если вы предпочитаете смотреть, у меня есть (очень старое) видео здесь. Пожалуйста, не судите слишком строго — этому видео уже несколько лет, и мои последние видео намного лучше, ха-ха.

.

 1. Определите тип и расположение петель

Сначала определите тип/стиль/количество петель, необходимых для вашего приложения. См. примечания ранее в этом посте.

Затем определите, где их нужно установить. Опять же, обратитесь к примечаниям выше.

Обратите внимание, к какому краю двери нужно установить петли ближе всего и в какую сторону дверь должна открываться.

2. Просверлите отверстия для чашек петель

Скрытые петли состоят из двух основных частей: монтажной пластины для шкафа, которая крепится к шкафу или лицевой раме, и чашки петли, которая устанавливается на дверь. №

Чтобы установить эти петли на дверь, вам необходимо просверлить «отверстие под чашку» с помощью сверла Форстнера на задней стороне каждой двери. Это делается легко с помощью простой скрытой петли.

Установите правильное расстояние, используя приспособление для регулировки (см. примечания выше относительно того, как далеко от края должны быть установлены петли). Затем закрепите зажим на задней стороне двери.

Убедитесь, что край двери плотно прилегает к распоркам и что центр петли находится там, где вы хотите. Затем просверлите отверстие.

ПРИМЕЧАНИЕ: Бит, поставляемый с шаблоном, снабжен стопорным кольцом, чтобы предотвратить слишком глубокое сверление отверстия. Обязательно просверлите отверстие достаточно глубоко, чтобы чашка петли полностью вошла в него, но не настолько глубоко, чтобы полностью просверлить дверь.

Повторите те же действия для других петель, убедившись, что они установлены в местах, выбранных вами в шаге 1.

3. Установите петли на дверцу шкафа также установите петли, но я ими никогда не пользуюсь. Не стесняйтесь использовать их, если хотите.

После того, как отверстия для чашек будут просверлены, поместите петли в отверстия так, чтобы монтажная пластина свисала с края.

С помощью угольника (или просто осмотрите его), чтобы убедиться, что они прямые, затем вверните винты (обычно прилагаемые к петлям) через отверстия на чашечной пластине, чтобы закрепить их на месте.

4. Прикрепите дверцы к шкафу

После установки петель на дверцы остается только установить дверцы на шкаф.

Это можно сделать проще, но мне подходит именно этот.

Мне нравится просто держать дверь как можно ближе к ее правильному вертикальному положению. Иногда может помочь нога (показана ниже), несколько блоков лома или дополнительный набор рук.

Затем я использую оставшиеся винты, прилагаемые к петлям, чтобы прикрепить их к корпусу или лицевой раме в этом месте. Вкладные двери нужно будет установить немного дальше в шкаф, а накладные двери будут ближе к переднему краю.

Для накладных дверей можно прикрепить край двери со стороны петель к переднему краю лицевой рамы или шкафа при закреплении петель. Это приблизит вас, и вы сможете при необходимости отрегулировать на следующем шаге. №

Для вкладных дверей полезно расположить дверь там, где она будет находиться в окончательном установленном положении, и отметить, насколько глубоко в шкафу заходят петли. Как только вы установите его, вы почувствуете его.

СОВЕТ: Сначала я добавляю по одному винту в каждую петлю, чтобы убедиться, что она плотно прилегает (незначительные корректировки описаны на следующем шаге).

Когда у меня есть по одному винту в каждой петле, я закрываю дверь, чтобы посмотреть, как она подходит. Если это далеко, я удаляю винты и снова пытаюсь отрегулировать по мере необходимости. Если это довольно близко, я добавляю второй винт в каждую петлю.

5. Регулировка петель

Преимущество скрытых петель в том, что они имеют множество вариантов регулировки для идеальной подгонки.

Плохая сторона скрытых петель заключается в том, что хотя каждая из них имеет варианты регулировки, все они немного различаются в зависимости от типа и марки.

То, что показано ниже, может выглядеть НЕ ТОЧНО так же, как то, с чем вы работаете. Но, в любом случае, вы найдете несколько винтов и/или прорезей на монтажной пластине, которые позволяют выполнять регулировку во всех трех направлениях.

Обязательно ознакомьтесь с инструкциями по установке ваших петель, чтобы получить советы и рекомендации. Но, если вы похожи на меня и просто учитесь, играя с этим, вы можете просто использовать отвертку и немного повернуть каждый винт, чтобы увидеть, как движется дверь.

Вот короткое видео, показывающее, как регулировать эти петли.

Предусмотрены регулировочные винты для перемещения двери по вертикали, из стороны в сторону и спереди назад. Для прорезных отверстий ослабьте винты, отрегулируйте и снова затяните. Для регулировки с помощью винтов просто поверните винты — против часовой стрелки будет регулировка в одну сторону, а по часовой стрелке — в противоположную.

При необходимости отрегулируйте все петли, чтобы зазоры/накладки были ровными, а дверь открывалась, не задевая обо что-либо.

Когда вы будете довольны настройками, сделайте шаг назад и полюбуйтесь прекрасно установленными дверями!

Я надеюсь, что это поможет вам меньше бояться установки дверей в свои проекты. Я обещаю, что после того, как вы сделаете пару, это будет действительно просто.

Скрытые петли значительно облегчают жизнь, так как варианты регулировки позволяют настраивать расстояние после установки по сравнению с идеальной установкой с первого раза.

Ищете проекты с дверями для практики?

Вот несколько забавных самодельных дверей, которые помогут вам попрактиковаться, когда вы знаете, как их устанавливать!

Шкаф-консоль с дисплеем своими рукамиКак сделать ящики для шкафа в мастерскойШкаф-витрина своими рукамиКонсоль с трафаретной дверьюМаленький льняной шкафСовременный консольный шкаф своими руками

бесплатный информационный бюллетень ниже!

Не забудьте сохранить это на потом, закрепив или поделившись на своей любимой социальной платформе!

До новых встреч, друзья, удачного строительства!

Как установить петли шкафа

В этом посте мы обсудим, как установить скрытые петли шкафа. Мы используем скрытые петли в различных проектах «сделай сам», от шкафов до туалетных столиков и телевизионных консолей. Поскольку они скрыты, когда дверь закрыта, скрытые петли представляют собой профессионально выглядящий вариант петель, который легко установить с помощью подходящих инструментов.

Мы покажем вам, как установить петли на дверь и на коробку шкафа. Когда дело доходит до их установки в коробку шкафа, мы предлагаем два метода. Один требует меньше измерений.

РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ:

  • Измерительная лента или инструмент Kreg Multi-Mark
  • Дрель
  • Сверло 1/16”
  • Приспособление для скрытой петли Kreg
  • Зажимы (наши любимые быстрозажимные)
  • Скрытые петли (см. шаг 1 о выборе подходящей петли для вашего проекта)
  • Дополнительно: приспособление для крепления двери шкафа Kreg
  • Дополнительно: Отвертка

Установка скрытых петель шкафа

ШАГ 1: ПОДБЕРИТЕ ПРАВИЛЬНЫЕ ПЕТЛИ

Перед установкой скрытых петель убедитесь, что петли подходят для вашего типа двери. Есть две основные вещи, которые следует учитывать: если коробка, в которую вы устанавливаете петли, имеет лицевую рамку или безрамная (также известная как евростиль), и являются ли ваши двери вставными или накладными. Если они перекрываются, также нужно знать, на сколько.

Если вы не уверены, с каким типом шкафа или двери вы работаете, ознакомьтесь с этими сообщениями, чтобы понять различия и характеристики различных стилей:

  • Евро шкафы в сравнении с бескаркасными шкафами
  • Вкладные и накладные двери шкафа

Как только вы узнаете, с каким типом шкафа и двери вы работаете, убедитесь, что вы выбрали петли, соответствующие этим стилям.

Глядя на шарниры, вы также можете заметить, что некоторые шарниры имеют степень, обычно в диапазоне 105–120 ° . Это указывает, насколько широко будет открываться ваша дверь. 105-110 обычно отлично подходит для большинства ситуаций. Если ваш шкаф не находится рядом с чем-либо, вы можете открыть его на более широкий диапазон, чтобы дверь действительно открылась.

Следующая характеристика шарнира, на которую следует обратить внимание, — это возможность регулировки шарнира. Большинство скрытых петель регулируются как минимум в одном направлении, но вы также можете найти варианты с регулировкой в ​​2 или 3 направлениях. Я настоятельно рекомендую потратить немного больше, чтобы получить больше вариантов настройки.

Чем больше регулировок можно выполнить с помощью ваших петель, тем проще будет установка, поскольку вам не придется беспокоиться о том, чтобы все было на 100 % идеально. Возможность вносить коррективы постфактум также позволяет вам внести небольшие коррективы, чтобы получить ваши двери просто верно.

Последняя функция петли, которую вы, возможно, захотите рассмотреть, — плавное закрывание. Нам нравится дополнительная роскошь дверей с плавным закрыванием, и вы можете добиться этого с помощью простого переключателя петли!

ЭТАП 2: ОТРЕГУЛИРОВКА НАСТРОЕК КОНСТРУКЦИИ

Мы настоятельно рекомендуем использовать шаблон для скрытых петель Kreg для установки скрытых петель на двери шкафа. Почему? Поскольку он поставляется с необходимыми сверлами, его легко настроить, и вам не нужно четырежды проверять все измерения. После того, как вы установили настройки, все готово.

Сначала необходимо установить расстояние от края дверцы до края отверстия под петлю-чашку. Если вы похожи на меня и покупаете дешевое оборудование на Amazon, у вас, скорее всего, не будет инструкций от производителя, включающих эту информацию. Если сомневаетесь, установите на 5 мм.

Чтобы установить индексатор кромок, просто вставьте отвертку с плоской головкой в ​​индексатор кромок и поворачивайте до тех пор, пока необходимая настройка не совпадет с линией с отступом сверху.

Далее вам нужно решить, где разместить петли. Обычно мы размещаем их на расстоянии 2,5–3,5 дюйма от верхней и нижней части двери. На приспособлении есть метки сверху, которые позволяют узнать, на каком расстоянии от конца двери будет расположено отверстие.

Если у вас дверь больше 60 дюймов, вам нужно добавить одну или две дополнительные петли. Вы также можете рассмотреть возможность добавления дополнительных петель, если ваши двери очень тяжелые. Для дверей шкафа стандартного размера обычно достаточно 2-х петель.

Правило таково: вам нужно как минимум 2, но вы всегда можете добавить больше для дополнительной поддержки, если вы беспокоитесь о том, что этого недостаточно. В этом и прелесть самоделки, при желании всегда можно добавить дополнительное армирование!

ЭТАП 3: ПРОСВЕРЛЕНИЕ ОТВЕРСТИЙ В ЧАШКАХ ПЕТЛИ

Теперь, когда приспособление готово к работе, выровняйте его по верхней или нижней части дверцы шкафа на желаемом расстоянии. Закрепите приспособление на месте, убедившись, что оно находится за пределами основного отверстия.

Зафиксируйте сверло для отверстий под чашку, которое входит в комплект приспособления, в приспособление, повернув его по часовой стрелке до щелчка. Разверните сверло на полной скорости и сверлите до тех пор, пока кольцо не коснется направляющей. Снимите сверло с приспособления и переключитесь на сверло 1/16 дюйма.

Нам нравится размещать наше сверло так, чтобы торчало только около ⅞ дюйма. Это позволяет патрону сверла служить стопорным кольцом. Если ваше сверло слишком длинное, вы можете прикрепить кусок ленты на расстоянии ⅞ дюйма от кончика сверла, чтобы отметить, где вы должны прекратить сверление.

Если у вас есть две дрели, можно сэкономить время, если держать одну фрезу в одной дрели, а вторую — в другой, чтобы не переключаться между фрезами.

Просверлите направляющие по обеим сторонам чашки петли. Разожмите направляющую и повторите на другом конце шкафа.

Посмотрите, как этот скрытый зажим для петель значительно упрощает работу? Так намного меньше измерений, и вам не нужно беспокоиться о сверлении на идеальную глубину самостоятельно!

ШАГ 4: УСТАНОВИТЕ ЧАШКИ ПЕТЛИ

Вставьте петлю в только что просверленное отверстие. С помощью небольших винтов, прилагаемых к петлям, прикрепите скрытые петли к дверце шкафа. Маленькие винты войдут в маленькие отверстия, которые вы просверлили по обе стороны от отверстия основной петли.

Теперь, когда мы знаем, как установить скрытые петли на саму дверь, давайте обсудим, как установить дверь шкафа на коробку шкафа. Есть два метода. Для одного требуется приспособление, а для другого требуется немного больше измерений.

Как установить петли шкафа с помощью монтажного приспособления Kreg для двери

ШАГ 1: НАСТРОЙКА НАСТРОЕК ДЛЯ МОНТАЖА ДВЕРИ

Посмотрите руководство по монтажному приспособлению Kreg для двери шкафа  , чтобы определить, какие настройки необходимы. Я включил несколько наиболее распространенных настроек ниже для вашего удобства.

Накладка Подкладка Настройки шаблона
Вход набор нет 1
Накладка ⅜” A 3
Накладка ½” Нет 3
Накладка ⅝” A 4
Накладка ¾” нет 4
1,5-дюймовая накладка нет 7

рука. Затем сдвиньте опорный рычаг в правильное положение приспособления. Сдвиньте, пока он не зафиксируется на месте.

ШАГ 2: ПРИКРЕПИТЕ СТОЙКУ К ШКАФУ

Закрепите скобу к передней части шкафа. Поместите дверцу шкафа под углом 90 градусов к передней части шкафа.

ШАГ 3: ПРИКРЕПИТЕ ПЕТЛИ К ШКАФУ

Если установить двери в шкаф с лицевой рамой, это несложно. Сдвиньте петлю до тех пор, пока она не «защелкнется» на передней части лицевой рамы. Отметьте, где находятся отверстия для петель, и прикрутите петли на место.

При установке в шкаф без лицевой рамы вы можете отметить 1 7/16 дюйма от передней части шкафа, чтобы использовать его в качестве ориентира для определения того, насколько далеко назад нужно установить петли.

При использовании этого приспособления не нужно было отсоединять скрытые петли. В следующем методе вам нужно будет разделить две части петель для установки.

Как установить петли шкафа без приспособления

Если у вас нет приспособления для монтажа двери, не проблема! Скрытые петли легко устанавливаются внутри шкафов без приспособления.

ШАГ 1: ПОМЕТИТЕ ШКАФ

Дважды проверьте в инструкциях, прилагаемых к вашим петлям, место установки опорной плиты внутри шкафа. Если к вашим петлям не прилагались инструкции, скрытые петли обычно требуют отступа 37 мм от передней части шкафа. К сожалению, это не очень чистое число, когда вы конвертируете его в дюймы… это примерно 1,46 дюйма или что-то среднее между 1 7/16 дюйма и 1 ½ дюйма 9.0007

Далее вам нужно отметить, на какой высоте разместить петли. Помните, где вы раньше сверлили отверстия для петель? Мы начнем с этого числа, а затем либо вычтем фугу для накладных шкафов, либо добавим зазор (обычно 1/16 дюйма) для вкладных дверей. Отметьте верхнюю и нижнюю часть шкафа.

Вы также можете использовать монтажное приспособление, подобное этому, для облегчения измерений.

ШАГ 2: УСТАНОВИТЕ МОНТАЖНУЮ ПЛАСТИНУ

Отсоедините заднюю половину скрытой петли от части, прикрепленной к двери. Это называется монтажной пластиной.

Отцентрируйте монтажную пластину по отметкам, сделанным в шаге 1, и привинтите ее на место.

ШАГ 3: УСТАНОВИТЕ ДВЕРЬ ШКАФА

Чтобы установить дверцу шкафа, закрепите петлю на монтажной пластине до щелчка. Откройте и закройте дверь несколько раз, чтобы убедиться, что петли закреплены и работают должным образом.

Как отрегулировать петли скрытого шкафа

Теперь, когда дверцы шкафа установлены, вы можете внести некоторые изменения. Большинство скрытых петель имеют возможность регулировки дверей в двух направлениях после установки. Некоторые петли даже позволяют регулировать до трех направлений, хотя обычно они стоят немного дороже.

Ваши петли должны поставляться с инструкциями, в которых указано, какие винты соответствуют каким регулировкам. Если нет, вы можете проверить их самостоятельно или воспользоваться нашим руководством ниже.

Примечание: при выполнении этих регулировок я настоятельно рекомендую отложить дрель в сторону и вместо нее использовать отвертку. Это сведет к минимуму вероятность зачистки винтов.

Если ваши петли имеют эту опцию, винты, которые вы использовали для крепления петли к шкафу, можно ослабить, чтобы отрегулировать высоту двери.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
