Преимущества и установка
Преимущества и установка- Скрытый монтаж
Эксцентриковая стяжка — это невидимый крепеж, позволяющий сохранить более целостный вид мебели. - Возможность многоразовой сборки мебели
Части мебели, скрепленные эксцентриковой стяжкой, можно разбирать и собирать несколько раз, в отличие от плитных материалов, соединенных, к примеру, при помощи конфирмата. В случае повторной сборки мебели с использованием конфирмата часто происходит разрушение отверстий в торце детали, куда устанавливается крепеж. Возможность многоразовой сборки актуальна для производителей, которые делают пробную сборку мебели на фабрике. Для потребителя эта опция актуальна в случае переездов. - Простой и быстрый монтаж
После установки элементов эксцентриковой стяжки в подготовленные отверстия, для соединения двух мебельных деталей вам понадобится только отвертка. - Повышенная прочность соединения
В отличие от простого крепежа, например, мебельных уголков, эксцентриковые стяжки обеспечивают более жесткое и прочное соединение элементов мебели между собой.
Установка эксцентриковой стяжки
- 1 этап. Дюбель (или дюбель и футорка) устанавливается в подготовленное отверстие в пласти первой мебельной детали.
- 2 этап. При сборке мебели головка дюбеля должна пройти сквозь отверстие в торце второй мебельной детали и оказаться в центре отверстия, куда устанавливается эксцентрик.

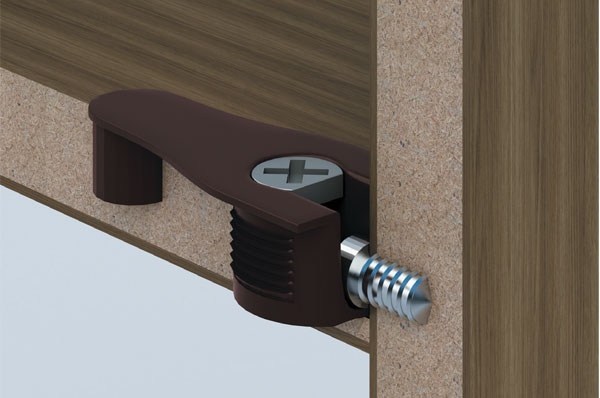

- 3 этап. При повороте эксцентрика его внутренняя поверхность захватывает головку дюбеля и происходит прочное соединение двух деталей между собой.
2 — Дюбель
3 — Отверстие для установки эксцентрика
4 — Эксцентрик
Внимание!
Как правило, на мебельных фабриках сверление отверстий происходит на станках по заданным параметрам, поэтому проблем с монтажом не возникает.Почему эксцентриковая стяжка используется не всегда?
- При монтаже мебели в домашних условиях или в ситуации небольшого мебельного производства не всегда возможно точно по размерам просверлить отверстия, что является необходимым условием при использовании эксцентриковых стяжек. Поэтому этот вид крепежа применяется в основном на фабриках и производствах, оснащенных станками.
- Стоимость эксцентриковой стяжки выше, чем стоимость более простых видов крепежа. Поэтому производители недорогой мебели часто выбирают альтернативные крепежные элементы, менее функциональные, но более доступные по цене.
Сайт boyard.biz использует cookie файлы, чтобы адаптировать предложения в соответствии с вашими потребностями и обеспечить максимальное удобство при взаимодействии с сайтом.
Узнать больше об использовании cookie файлов. Продолжая пользоваться сайтом, вы соглашаетесь с использованием cookie файлов.
Обзор эксцентриковой стяжки VB-35 от компании Hettich: инструкция применения
Поговорим о такой эксцентриковой стяжке, как VB-35 от компании Hettich (имеются и ее реплики других производителей, отличающиеся ценой и качеством, но основные характеристики не сильно отличаются).
Итак, эта стяжка отлично подходит для установки полок. Ее выгодно отличает от конфирматов возможность установки и демонтажа полки без разбора корпуса, а так же отсутствие отверстий на наружных стойках, что иногда очень важно. Из минусов можно назвать более высокую стоимость (раза в 4 дороже), большую требовательность к точности присадки, а так же меньшую силу стягивания (по сравнению со стяжкой на конфирмат).
Сама стяжка состоит из двух составных частей: штока и эксцентрика в корпусе (металлическом или пластиковом). Цвета пластиковых кожухов могут отличаться (белые, коричневые, бежевые, черные).
Перейдем к самой присадке. Начнем с разметки стойки. Танцуем от переднего края стойки – отмечаем 75 мм. Сверлим глухое отверстие диаметром 5 мм. Глубина его должна быть 12 мм (для того, чтобы не протии насквозь, желательно пользоваться ограничителями сверления или сверлильным станком).
В это отверстие шток вворачивается простой отверткой до ограничителя.
Переходим к разметке полки для присадки, собственно, эксцентрика. Так же ориентируемся на передний край (они после установки должны совместиться, как передний край, так и задний). Откладываем те же 75 мм. Проводим перпендикуляр на котором отмечаем 9,5 мм. – центр сверления.
Для присадки нам потребуется сверло Форстнера диаметром 20 мм. На фото представлено профессиональное сверло Freud, которое имеет очень маленький центральный шип, который не продавливает ламинат с обратной стороны.
Для сверления желательно пользоваться сверлильным станком (или стойкой для дрели) с ограничителем глубины сверления.
У меня станочек made in USSR, доработанный под мои нужды.
Использование станка с направляющей обладает такими преимуществами, как четкая повторяемость расстояния от края до центра стяжки и, что самое главное, глубины сверления (12,5 мм).
В каждой полке сверлится по четыре отверстия. В которые необходимо запрессовать эксцентрик. Можно сделать это либо руками, либо, помогая себе легкими ударами киянки.
После запрессовки стяжка приобретает вот такой внешний вид. Обратите внимание, что дно корпуса опирается на «остатки» материала – именно это делает важным глубину сверления. Недостаточная глубина не позволит полностью завести стяжку в материал, избыточная снизит прочность.
На следующем фото, полка полностью подготовленная для установки в короб.
Приступаем к монтажу. Короб может быть собранным. Полка просто заводится сверху на штоки. При этом стяжки оказываются снизу.
Штоки заводятся внутрь корпусов эксцентриков.
Обратите внимание, что при правильной присадке четко сопоставляются края полки и паза под заднюю стенку.
Спереди все так же точно.
После чего по часовой стрелке эксцентрик затягивается, притягивая край к стенке короба.
Для полноты картины приведу так же присадочную схему.
Из нее, кстати, видна еще одна особенность – возможность затягивания сверху. Для этого по оси сверления делается еще одно отверстие диаметром 12 мм, через которое осуществляется доступ к телу эксцентрика. Для этого, крестообразная прорезь для отвертки имеется с обеих сторон. Данная особенность актуальна при установке таких стяжек в местах, доступ к которым снизу затруднен (например, нижние горизонты коробов).
