Как установить стяжку эксцентриковую: эксцентриковая стяжка как установить — Строительство и ремонт — Интернет магазин мебели "МебПилот.ру"

Разное

Содержание

Эксцентриковая стяжка-минификс установка

Эксцентриковые стяжки различных модификаций, благодаря своим преимуществам, получили в последнее время широкое распространение.

Они являются оптимальным выбором для мебели, подвергаемой периодическим сборкам-разборкам, при этом соединения не разнашиваются, сохраняя свои свойства. Второй нишей, занимаемой эксцентриками, являются соединения, в которых нужно скрыть наличие фурнитуры (например, столешница или полка). Видимая же часть эксцентрика размещается внутри корпуса изделия в труднодоступных взгляду местах.

В данной статье мы рассмотрим как установить минификс

создание же стяжки на основе VB35 от Хеттих мы рассмотрим отдельно

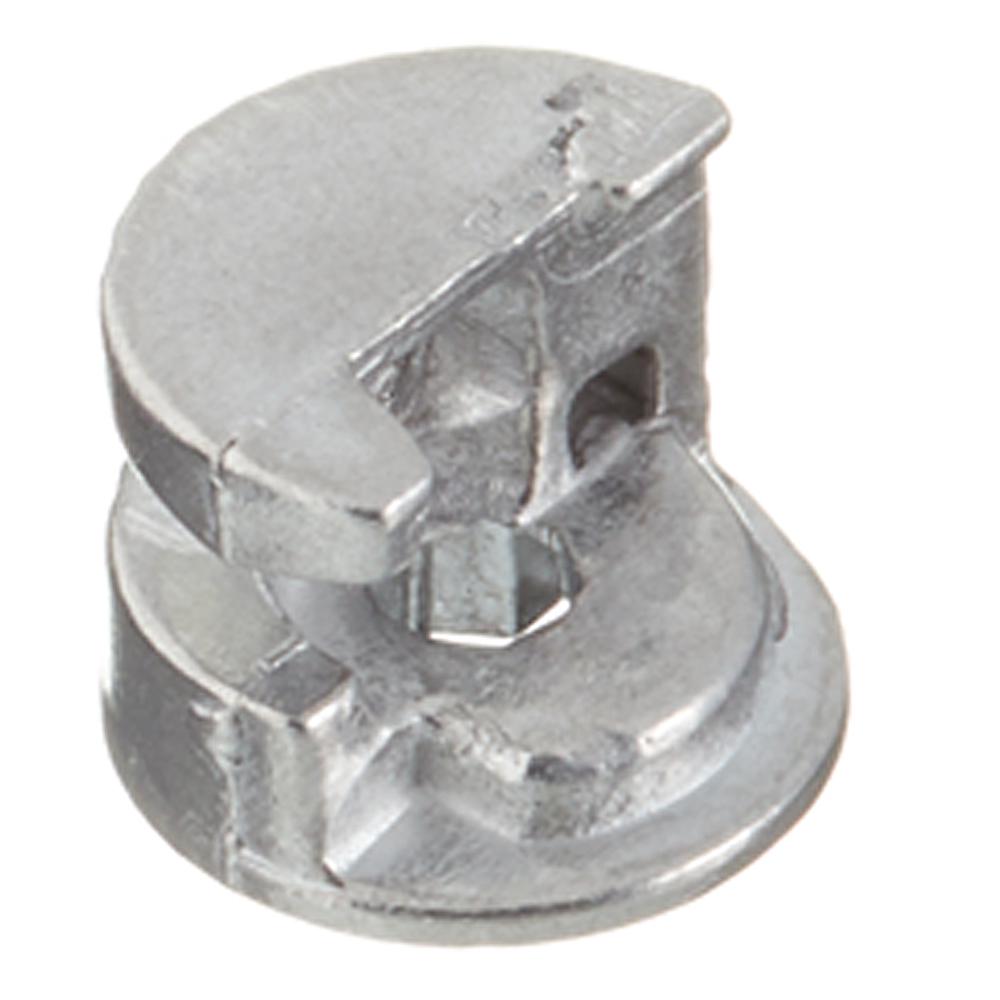

Эксцентрик-минификс состоит из трех деталей: штока, футорки и эксцентрика. В некоторых модификациях футорки отсутствуют, а шток заворачивается непосредственно в деталь (такое соединение менее стойкое к сборке-разборке, но зато проще в изготовлении).

Для изготовления такой стяжки потребуется следующий инструмент:

Фреза Форстнера 15мм, сверла цилиндрические — лучше по дереву, но можно и по металлу 10 мм (или 5 мм при установке штока-самореза) и 7 мм, разметочный инструмент (карандаш, столярный угольник, в идеале – универсальный кондуктор).

В качестве примера приведу порядок установки 42-мм минификса-самореза.

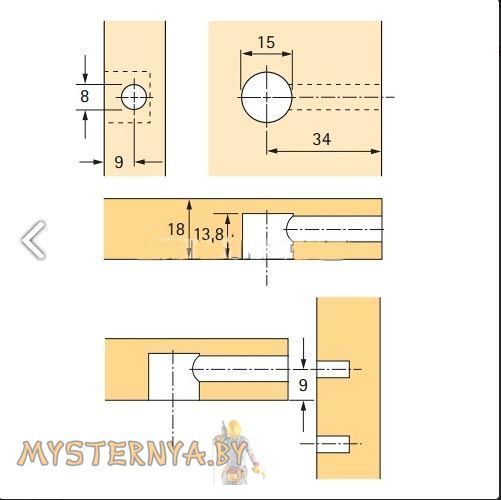

На обеих заготовках отмечаем линию соединения (от края детали оно должно быть одинаковым L1=L2).

На пласти детали №1 размечаем отверстие под шток. Для этого отступаем от края половину толщины перпендикулярной детали. Для 16 мм ЛДСП – это будет 8 мм.

Засверливаем слепое отверстие диаметром 5 и глубиной 8-9 мм (на сверло желательно одеть ограничитель, например, резиновое кольцо). В случае с использованием футорок диаметр отверстия будет 10 мм при глубине 11 мм.

В это отверстие вкручивается шток (забивается футорка и вкручивается шток).

На пласти детали №2 размечаем отверстие под эксцентрик. Отступив по линии соединения 34 мм, (я для наглядности высверлил разметочное отверстие тонким сверлом) фрезой Форстнера сверлим слепое отверстие глубиной 11 мм . Обязательно сверление нужно производить на ровной твердой подложке, во избежание продавливания ламината сверлом с другой стороны.

На торце детали №2 по середине линии соединения сверлим отверстие диаметром 7 мм глубиной 30 мм (сверло должно провалиться в отверстие для эксцентрика).

Вставляем в отверстие эксцентрик (он должен быть утоплен полностью, заподлицо с поверхностью детали)

Составляем детали, погрузив шток в 7мм отверстие, затягиваем эксцентрик.

Соединение готово. Для большей прочности его желательно усиливать шкантами (я иногда в качестве шкантов использую простые полкодержатели-бочонки) На рисунках это заметно.

Далее мы перейдем к достаточно редкой, но интересной стяжке — VB35 от фирмы Blum

Вернуться на Урок 33

Как установить эксцентриковую стяжку | Оформление интерьеров

Стяжка эксцентриковая − на сегодня самый популярный вид соединительной фурнитуры. Эта мебельная стяжка сочетает в себе высокую прочность и надежность соединения, стяжка малозаметна, и к тому же использовать её можно неоднократно.

Содержание: Стяжка эксцентриковая: виды Как работает эксцентриковая стяжка? Как пользоваться стяжкой: фиксация Стяжка эксцентриковая: ВИДЕО (угловая стяжка) $ Стяжка эксцентриковая: купить Стяжка эксцентриковая: виды

Эксцентриковые стяжки, в зависимости от производителя, разделяют на:

стяжки-минификс; стяжки-рондофикс; стяжки-рафикс.

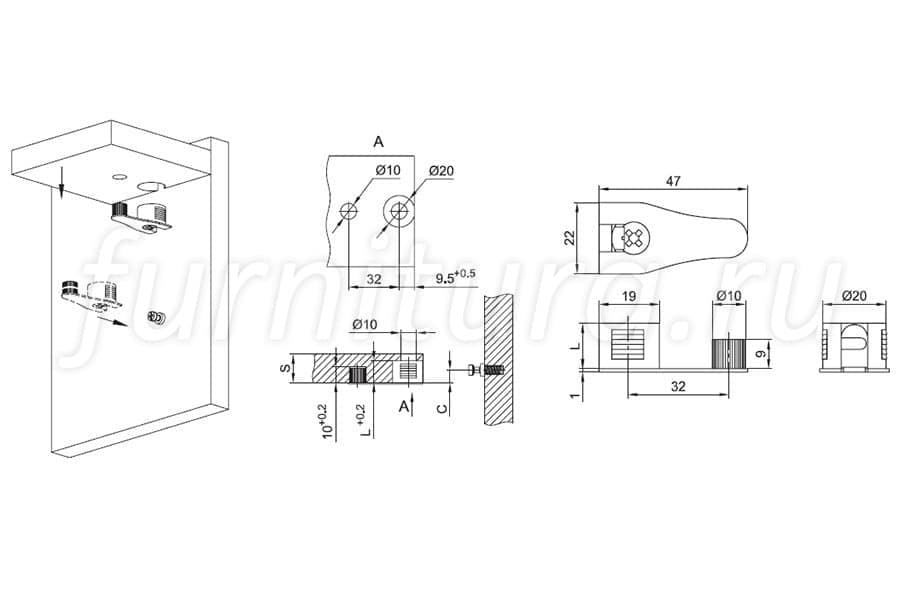

Рисунок 1 — Чертеж эксцентриковой стяжки

Как работает эксцентриковая стяжка?

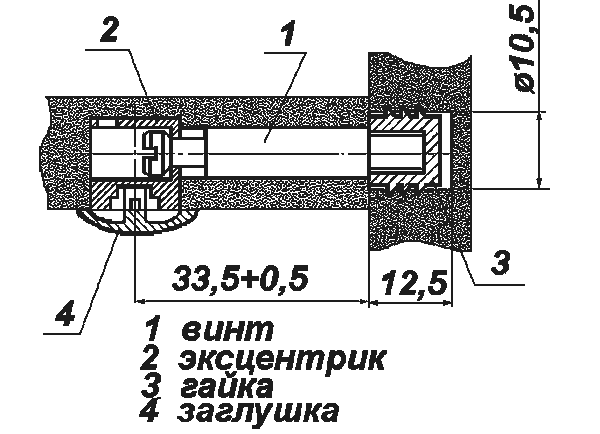

Эксцентриковая стяжка (чертеж на фото выше) − это шток с Т-образной головкой и фиксатор (эксцентрик).

Главное отличие типов стяжек, перечисленных выше − размеры эксцентрика: есть стяжки с диаметром фиксатора на 12 мм, 15 мм или же 25 мм.

ВАЖНО! При использовании эксцентриков диаметром в 25 мм инструкция предполагает обязательное использование и пластиковых заглушек.

Недостаток данной системы стяжки только один: фиксатор во время эксплуатации может ослабляться. Для предотвращения проявления данного дефекта производители предлагают различные способы, среди которых и установка вогнутой или ступенчатой рабочей поверхности.

Рисунок 2 — Пример организации эксцентриковой стяжки

Как пользоваться стяжкой: фиксация

Эксцентриковая стяжка служит для соединения двух деталей изделия. Рассмотрим принцип её действия на примере крепления ножки стола: как установить стяжку в детали письменного стола?

В верхней части ножки стола необходимо просверлить два отверстия для металлического фиксатора.

Два аналогичных отверстия должны быть просверлены и на торцевой части стола (над только что изготовленными отверстиями). В итоге получаем сквозной канал.

На столешнице сверлят ещё два отверстия (на этот раз глухих) с тем же расположением относительно друг друга.

Рисунок 3 — Элемент стяжки Rastex 15 от Hettich (менее 10 центов за штуку)

В полученные отверстия вкручивают шток с Т-образной головкой.

Ножку стола прикладывают к столешнице так, чтобы шток смог пройти через заготовленный сквозной канал, оказавшись в центре отверстия для фиксатора, и вошел в сам фиксатор.

После этого эксцентрик необходимо провернуть по часовой стрелке до упора. Так стяжка фиксирует шток.

Монтаж мебельной стяжки на этом завершен.

ВАЖНО! Эксцентриковая стяжка − лучшее крепление для мебели. Однако данный вид крепления требует исключительно точного расположения отверстий в деталях под эксцентрик и шток стяжки. Иначе − двойная утрата: существует вероятность порчи как самого замка, так и деталей изделия.

Небольшой обзор минификса и его установки – Сделаем мебель сами

Здравствуйте.

Сегодня мы с вами поговорим об интересном крепеже, для которого не нужно делать сквозных отверстий (так, как в случае с конфирматом).

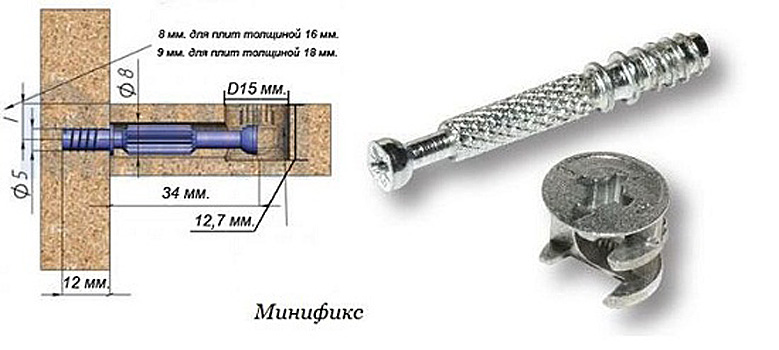

Минификс (его еще называют эксцентриковой стяжкой) – это крепежная система, предназначенная для соединения двух деталей между собой.

С его помощью, две детали могут стягиваться как под прямым углом, так и под другими углами (например, существуют эксцентриковые стяжки разных типов, позволяющие стягивать детали под разными углами, но так как они используются довольно редко, мы их рассматривать не будем).

Мы рассмотрим самый распространенный вид эксцентриковой стяжки – стяжки между собой двух перпендикулярно расположенных деталей.

Эксцентриковая стяжка состоит из трех элементов:

Пластиковой муфты, в которую вкручивается шток эксцентрика
Штока эксцентрика, который, по сути, является самим крепежным элементом
Металлического эксцентрика, который фиксирует шток

Соединение с помощью минификсов, имеет как свои преимущества, так и недостатки.

К преимуществам можно отнести следующее:

Крепление с помощью эксцентриковой стяжки – невидимое (в отличие от крепления конфирматом, где всегда видна шляпка конфирмата, которую приходится закрывать пластиковой заглушкой).
Данное крепление предусматривает многократную сборку-разборку конструкции, без потери качества соединения, и с минимальными временными затратами (по этому, часто применяется при изготовлении серийной мебели).

К недостаткам данного вида крепления деталей, можно отнести:

Довольно высокую (по сравнению с конфирматами) стоимость крепления
Сложности с разметкой и засверловкой деталей под этот крепеж

Устанавливается минификс разными способами.

Самый простой – это ручная установка.

Для установки нужны:

Дрель
Сверла (7 и 5 мм. диаметром)
Сверло Форстнера, диаметром 15 мм.
Угольник
Линейка
Отвертка
Карандаш
Рулетка

В самом начале, нужно сделать визуальную метку (ограничитель) на сверла

Дальше, нужно сделать все необходимые отверстия (инструкция к эксцентриковым стяжкам, обычно, прилагается, так что, где и какие отверстия сверлить, в ней указано).

После всего, вкручиваем стяжки, и соединяем детали (кстати, детали можно соединять эксцентриковой стяжкой, совместно со шкантами, которые будут выполнять роль направляющих, да и прочность соединения увеличится).

Но, в подобной установке (какая показана выше), есть один минус.

Даже при незначительных погрешностях, соединение будет не идеальным, то есть, грани деталей будут смещены друг относительно друга. Это, кстати, очень существенный недостаток подобного вида соединения.

Но его довольно просто устранить, используя для разметки и сверления отверстий в деталях кондуктора (шаблона).

Как правило, подобные кондукторы изготавливаются кустарно, но даже в этом случае, качество самого соединения (или, если быть точней – точность) будет выше, да и времени на все это дело затратится в разы меньше.

Конечно, прочитав эту статью, вы задумаетесь о целесообразности использования довольно дорогого крепежа с такой непростой установкой (хотя, в некоторых случаях, без эксцентриковой стяжки просто не обойтись).

Лично я никогда такими стяжками не пользовался, а в случаях, когда видимую сторону детали нельзя сверлить под конфирматы, я использую обычные уголки.

На этом буду заканчивать, до встречи.

3. Установка стяжек blum | mebel-pro4

Продолжаем знакомиться с системами крепления.

Стяжки BLUM.

Ещё один удачный вариант эксцентриковой стяжки.

В отличие от стяжек Minifix, Rastex и т.п., для стяжки BLUM достаточно лишь два сверления: отверстие Ø4 мм в торец одной детали, и отверстие Ø25 мм в другой. Для последнего отверстия потребуется сверло Форстнера.

Стяжки можно повернуть (на рисунке показано овальными стрелками), а головку штока даже погнуть (на доли миллиметра), что позволит устранить погрешности сверления. Впрочем, сверлить всё равно нужно исключительно точно, то есть с использованием шаблона.

Если рискнёте ставить стяжки без шаблона, наметьте (на всю глубину) тонким сверлом отверстия для Форстнера иначе его неминуемо «уведёт». Предполагается, что вы сверлите дрелью, а не сверлильным станком.

Сегодня такие стяжки кроме BLUM-а изготавливает SAMET, может ещё кто-то, значит, размер 17 мм может изменяться, надо проверять. В корпусе эксцентрика есть паз, туда вставляют подходящую по размеру пластину и с её помощью поворачивают стяжку. Погнуть головку закрученного до упора штока можно лёгкими ударами молотка, как показано красной стрелкой, при этом деталь обязательно должна быть прижата к твёрдому основанию. Имейте в виду, что шток изготовлен из силумина и может треснуть, а выковырять его остаток из торца – адский труд.

Всем хороша блюмовская стяжка кроме одного: она предназначена для оригинальных сортов ДСП типа EGGER, KRONO и т.п., у которых плотность достаточно высока. У других производителей сердцевина ДСП довольно рыхлая и пластмассовый корпус стяжки выдавливает торец детали при затягивании эксцентрика. В принципе этого можно избежать, если сдвинуть стяжку хотя бы на миллиметр от торца, однако это потребует спецшаблона и постоянного внимания – где лицевая, а где тыльная сторона детали. Для деталей, которые крепятся не к краю другой детали, а где-то в её середине, эти стяжки отлично подойдут.

Все наши уроки/статьи тут…

Как закрутить эксцентрики на мебели?

Стяжка эксцентриковая мебельная – надежный способ крепежа различных элементов. Преимущества и недостатки фурнитуры. Установка. Фото+видео.

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Видовое разнообразие креплений

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Как установить эксцентриковую стяжку?

Эксцентриковая стяжка относиться к категории соединительной фурнитуры. С ее помощью можно достичь идеально ровной поверхности любого полового покрытия.

Установка эксцентриковой стяжки достаточно простая, что позволяет выполнить это действие своими руками.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

эксцентрик;
стойка или шток;
футорка;
дюбель;
втулка из пластика или металла;
заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

Составные части эксцентриковой стяжки

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

Шток (растекс)
Эксцентрик (минификс)
Пластиковая или металлическая втулка (в зависимости от производителя)
Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества	Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами.	1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений.

Преимущества

Недостатки

1. Мебель можно собрать и разобрать быстро и без усилий.
2. Возможность многократной сборки и разборки изделий.
3. Самый надежный и прочный вариант крепления.

4. Не портит внешний вид изделия.
5. Возможность скрепления изделий под разными углами.

1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом.
2. Технология монтажа довольно сложная.
3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Стержень может быть разной конструкции, для классического соединения, двухстороннего или углового.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия. При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм.

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:

Закрутить эксцентриковый винт в фасадную поверхность ящика.
В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
Вставить на шканты и шток боковую часть ящика.
Молотком помочь боковине плотно занять место.
Вставить до упора в паз в боковине эксцентрик.
Не прилагая большие усилия, провернуть эксцентрик до упора.
Повторить все действия с другой стороны.
Вставить в пазы дно ящика.
Евровинтами прикрутить вязку ящика.
Степлером зафиксировать дно.
С боковой стороны дотянуть евровинты ключом.
Прикрепить ручку.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

Экономный вариант стяжки, ведь его используют много раз.
Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
Готовая мебель становится жестче.
Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

Подобные конструкции не каждому по карману.
Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

отвертка;
шуруповерт;
фреза, или, по-другому, сверло Форстнера;
сверла диаметром 5 и 8 мм;
линейка;
карандаш.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Мебельные крепежи

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Увеличить

Рис.14.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Увеличить

Рис.15.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Увеличить

Рис.16.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Увеличить

Рис.17.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Увеличить

Рис.18.

Что такое минификс|эксцентриковая стяжка и ее монтаж

Как правильно производить монтаж с помощи минификса

В изготовлении мебели используют разные крепления и соединительную фурнитуру, однако наиболее распространенным является МИНИФИКС.

Минификс, разработанный в 1983 году фирмой «Hafele», является эксцентриковой стя

Минификс — соединительный мебельный элемент. Преимущества — невидимость с лицевой стороны (боковина шкафа, фасад выдвижного ящика)
Преимущество данного крепления – сборка и разборка без вреда для мебели.Недостатком данного варианта соединения — сложность монтажа, так как требует точного сверления. Малая погрешность существенно влияет на качество соединения.

Минификс состоит из: стержня(шток) и цилиндра. Стержень вкручивается в одну часть детали, цилиндр (дицентрик) в другую присоединяемую часть. Иногда минификс состоит из трех элементов, Третьим является пластиковая муфта.

Для монтажа необходимо: фреза диаметром 15 мм., сверла 7 и 5 мм, линейка, отвертка и карандаш.

шаг 1. На обоих соединяемых деталях следует отметить линию соединения.

шаг 2. На плоскости второй детали размечаем отверстие под стержень (шток). Для этого следует отступаем 9 мм(половина толщины полотна) Следовательно для ДСП толщиной 16 мм мы отступаем 8 мм.

шаг 3. Сверлим отверстие глубиной 8 мм сверлом диаметром 5 мм (можно отметить изолентой или надеть резиновое кольцо).

шаг 4. В просверленное отверстие вкручиваем отверткой или шуруповертом стержень. На плоской части второй детали фрезой делается отверстие под вторую деталь(цилиндр). Делаем по линии соединения отметку отступом 34 мм, и фрезой делаем отверстие 11 мм. (фреза входит заподлицо с поверхностью ДСП). На торцом детали по середине линии соединения сверлим отверстие диаметром 7 мм глубиной 30 мм, чтобы дисцентрик был в один уровень с деталью .Составляем детали, погрузив шток в 7 мм отверстие, эксцентриком стягиваем и фиксируем соединяемые детали.Рекомендуется минификс для надежности усиливать крепление шкантом.

Видео урок как правильно установить минификс

Подробнее о Минификсах

Изготовление мебели любой сложности (044)232-93-36

как установить, виды и рекомендации

Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.

Видовое разнообразие креплений

Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:

разный диаметр эксцентрика и высоту;
разную длину стойки;
два вида креплений;
различаются типом футорки.

Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

Экономный вариант стяжки, ведь его используют много раз.
Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
Готовая мебель становится жестче.
Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

Подобные конструкции не каждому по карману.
Долгий эксплуатационный период приводит к ослаблению креплений.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.

Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.

Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.

Разметка под стяжку

Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.

Присадка под стяжку

Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:

два сверла;
электрофреза.

Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.

Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.

Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.

Pumps Всасывающий трубопровод — Эксцентриковые переходники и прямые участки

Конструкция всасывающего / впускного трубопровода насоса определяет результирующие гидравлические условия на входе / крыльчатке насоса. Если конструкция не может обеспечить равномерный профиль распределения скорости на входе насоса, можно отследить множество проблем и отказов насоса. Например,

Шумная работа, турбулентность и потери на трение.
Случайные колебания осевой нагрузки.
Преждевременный выход из строя подшипника или уплотнения.
Недостаточное давление жидкости, ведущее к кавитации.
Случайные повреждения на стороне нагнетания за счет разделения жидкости.

Любая из этих проблем может привести к отказу насоса. Конструкция всасывающего / впускного трубопровода насоса включает выбор типа переходного фитинга и требования к минимальной прямой длине.

Размер всасывающей трубы насоса

Стандартной практикой является использование всасывающего трубопровода на один или два размера больше, чем входное отверстие насоса. Переходной фитинг обычно используется во всасывающем трубопроводе насоса, чтобы уменьшить размер всасывающего трубопровода, чтобы он соответствовал размеру фланца всасывающего конца насоса. Редуктор представляет собой сужение и требует тщательного проектирования, чтобы избежать как турбулентности, так и образования карманов, в которых может скапливаться воздух или пар. Лучшее решение — использование эксцентрикового редуктора, ориентированного так, чтобы исключить возможность образования воздушных карманов.

Тогда почему бы нам не использовать трубу того же размера, что и у всасывающего патрубка ??

Потому что нам нужны минимальные потери на трение в трубе и полнопроходной поток к проушине рабочего колеса. Для той же скорости потока, если мы увеличим размер линии, скорость жидкости, а также потери на трение уменьшатся.Чем больше площадь трубы, тем ниже скорость, меньше потери на трение (выше NPSHa), ниже перепад давления, создаваемый насосом, и, следовательно, меньшая мощность, необходимая двигателю для привода насоса.

Размер всасывающей трубы никогда не должен быть меньше размера впускного патрубка насоса.

Размер всасывающей трубы меньше, чем размер впускного отверстия насоса, увеличивают потери на трение, что еще больше увеличивает мощность, необходимую двигателю для привода насоса. Кроме того, поток, достигаемый на входе насоса или крыльчатки, не будет иметь однородный профиль скорости, вызывая различные проблемы, описанные выше.

Правильный размер всасывающей трубы насоса — это компромисс между стоимостью (большие трубы дороже) и чрезмерными потерями на трение (маленькие трубы вызывают большие потери на трение и влияют на производительность насоса).

Установка эксцентрикового редуктора

Эксцентриковый редуктор рекомендуется для горизонтального потока к насосу. Такая конфигурация предотвращает скопление воздушных карманов на переднем конце редуктора. Концентрический редуктор рекомендуется для вертикальных впускных (всасывающих) трубопроводов или горизонтальных установок, где нет возможности скопления паров воздуха.

Когда источник подачи находится над насосом, эксцентриковые переходники должны быть размещены плоской стороной вниз. Когда источник подачи находится под насосом, эксцентриковые переходники необходимо размещать плоской стороной вверх.

В случае длинных горизонтальных участков трубопровода воздушные карманы можно избежать, установив эксцентриковый переходник плоской стороной вверх.

Требование к прямой длине

Насосы, и особенно центробежные насосы, работают наиболее плавно и эффективно, когда жидкость подается без скачков, плавным ламинарным потоком.Любая форма турбулентности снижает эффективность и увеличивает износ подшипников, уплотнений и других компонентов насоса.

ANSI / HI 9.8 Американский национальный стандарт для конструкции всасывания насосов (P21, 1998) гласит: «Не должно быть фитингов, мешающих потоку (например, частично открытых клапанов, тройников, колен с коротким радиусом и т. Д.), Ближе пяти диаметров всасывающей трубы от насос. Полностью открытые клапаны, не препятствующие потоку, колена с лопастями и редукторы не считаются фитингами, препятствующими потоку ». Этот стандарт исключает любые ссылки на возможное распределение потока, которое может быть создано редуктором.

Однако концепция проста: обеспечить стабильный и равномерный поток на проушину рабочего колеса. Это приводит к меньшему количеству отказов насоса в течение срока его службы из-за вибрации, вызванной турбулентностью потока.

В случае, если в уравнение попадают несколько неправильно заданных параметров (например, изменения вязкости и т. Д.), Было бы разумно установить прямую трубу диаметром до десяти диаметров всасывающей трубы рядом с входным фланцем редуктора. Число в диапазоне от пяти (5) до десяти (10) диаметров всасывающей трубы прямого участка обычно является рекомендуемым значением в опубликованной технической литературе.

Иногда из-за нехватки места просто невозможно предусмотреть достаточное расстояние для осадки в трубопроводе перед насосом. В этих случаях используйте проточный кондиционер или выпрямитель.

Больше моментов, на которые следует обратить внимание при проектировании всасывающего трубопровода насоса

Питающая труба должна быть полностью погружена в резервуар или емкость. Если он находится слишком близко к поверхности жидкости, всасывание создает вихрь, втягивающий воздух (или другие пары) в жидкость и через систему откачки.
Питающая труба не должна располагаться слишком близко к дну резервуара или емкости. Если он находится слишком близко ко дну жидкости, всасывающая труба может втягивать твердые частицы или шлам. Эту ситуацию можно улучшить, используя сетчатый фильтр во всасывающем трубопроводе насоса. В качестве недостатка сетчатые фильтры могут создавать большой перепад давления и вызывать кавитацию и потери на трение.
Все трубопроводы, клапаны и соответствующие фитинги должны иметь независимые опоры, чтобы не подвергать корпус насоса нагрузке. Кроме того, силы и моменты, действующие на сопла насоса, не превышают допустимых значений, указанных производителем.
Трубка, соединяющаяся с входным фланцем насоса, должна быть точно совмещена с ней перед затяжкой болтов.
Насос должен располагаться как можно ближе к источнику всасывания, чтобы минимизировать падение давления в системе.
Насос должен быть размещен таким образом, чтобы высота всасывающего патрубка всегда была ниже отметки патрубка резервуара или резервуара, а всасывающая труба должна быть проложена так, чтобы предотвратить образование карманов в линии.
Согласно OSID-118 (положение Директората безопасности нефтяной промышленности) между насосами должно быть расстояние не менее 1 метра e.g должно быть предусмотрено минимальное пространство в 1 метр между насосами и любыми потенциальными препятствиями (большими запорными клапанами, трубопроводами паровой турбины и опорой тройникового типа с уровня земли).

Теперь ваша очередь вносить вклад

Что вы думаете об этой статье — информативной или требует доработки? Какие дополнительные сведения можно добавить о всасывающем трубопроводе насоса? У вас есть вопросы или вопросы? Поделитесь своими отзывами и опытом в поле для комментариев ниже, чтобы сделать эту статью более интерактивной и содержательной.

база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей — Знания расширяются за счет обмена, а не за счет сохранения.

Связанные

Концентрические переходники и эксцентриковые переходники

Переходник — это одна из химических трубных фитингов, которая используется для соединения двух труб разного диаметра с целью изменения расхода. Редукторы подразделяются на концентрические редукторы и эксцентрические редукторы. Редукторы обычно производятся путем сокращения процессов прессования, расширения процессов прессования или сокращения и расширения процессов прессования, и мы также можем принять процессы штамповки для редукторов с некоторыми спецификациями.

Концентрический переходник используется для соединения участков труб или участков труб на одной оси. Концентрические редукторы не подвержены коррозии, точечной коррозии, ржавчине или износу, что позволяет им играть важную роль и иметь отличные характеристики в нескольких отраслях промышленности.
Концентрический переходник также является одним из высокопрочных строительных металлических материалов.Концентрические редукторы устойчивы к слабым агрессивным средам, таким как воздух, пар и вода.

Два конца эксцентрикового переходника имеют разные диаметры, а эксцентриковые переходники используются для соединения труб с разным диаметром или фланцами. Эксцентриковый редуктор способствует потоку жидкости и оказывает меньшее влияние на поток жидкости при изменении диаметра редуктора. Поэтому мы часто применяем эксцентриковые переходники для газовых труб и труб с вертикальным потоком жидкости.Одна сторона эксцентрикового редуктора плоская, что подходит для выпуска газа или жидкости, а также для открытия и обслуживания эксцентриковых редукторов. Поэтому мы обычно выбираем эксцентриковые переходники для жидкостных трубопроводов с горизонтальной установкой.

Перед установкой редукторов протирайте охватывающую часть и торцы патрубков переходников сухой тканью; когда на поверхности переходников есть жирная грязь, мы должны использовать ацетон для очистки жирной грязи. Следует обратить внимание на следующие моменты.

1.Контрольные диаметры: стандарт DIN (DN10-DN150), стандарт 3A / IDF (1/2 «-6») и стандарт ISO (Ф12.7-Ф152.4)
2. Международные отраслевые стандарты: DIN, ISO, SMS, 3A , IDF и др.
3. Материалы для переходников: нержавеющая сталь 304,316 и 316 L
4. Качество и применение: внутренняя и внешняя поверхности переходников обработаны высококачественными полисами для соответствия требованиям точности поверхности переходников; редукторы подходят для молочных продуктов, продуктов питания, пива, напитков, фармацевтических препаратов, косметики и других промышленных областей.
5. Внешняя обработка: редукторы обрабатываются по чертежам или образцам пользователей, которые являются нестандартными изделиями.
6. Режимы соединения: зажимные режимы, сварные режимы и резьбовые (гибкие) режимы

Следует отметить, что переходники также могут использоваться для соединения двух труб разного диаметра в индустрии обеспыливания окружающей среды; редукторы, которые применяются для очистки окружающей среды от пыли, производятся путем резки и сварки листового проката и имеют разные диаметры; мы обычно используем горячекатаный рулонный лист для изготовления переходников.

Концентрический переходник или эксцентриковый переходник: когда использовать какой?

Переходники для труб — это один из многих типов фитингов, которые можно использовать для управления потоком в системе трубопроводов. В системе трубопроводов существует два основных типа редукторов: концентрические редукторы и эксцентрические редукторы. Мы собираемся поговорить об обоих типах редукторов, о том, что они собой представляют и когда вы можете их использовать. По большей части уменьшить (и расширить) трубы довольно просто. Но есть некоторые исключения, которые важно учитывать для здоровья трубопроводной системы.

Что такое переходник для труб?

Во-первых, давайте будем простыми: переходник — это фитинг, который соединяет большую трубу с меньшей. Таким образом, он уменьшает размер трубы в системе трубопроводов от одного размера к другому. Переходники для труб часто могут использоваться для соединения труб разных размеров. Есть множество причин, по которым это может быть сделано, и существует множество материалов, которые могут течь через трубу, поэтому существуют разные типы переходников для трубы.

Как и другие фитинги, найти правильный переходник может быть очень сложно. Подгонка может быть сложной, и материалы будут иметь значение. Но как только вы найдете подходящий переходник, установка должна быть довольно простой и быстрой.

Когда бы вы использовали переходник?

Редукторы

можно использовать просто для адаптации труб других размеров, но их можно использовать и в более сложных условиях. Их может потребоваться использовать, когда необходимо ограничить или расширить поток в системе трубопроводов, например, если этого требует гидравлический характер системы трубопроводов.Если вы используете трубный редуктор, вам необходимо учитывать последствия для трубопроводной системы в целом, поскольку будут изменения как потока, так и давления.

Как только вы узнаете, что вам нужен трубный переходник, вам нужно сделать выбор между концентрическим и эксцентрическим переходниками. Большинству людей понадобится переходник с концентрической трубой, но есть несколько важных причин, по которым может быть предпочтительнее использовать переходник с эксцентриковой трубой.

Концентрический и эксцентриковый редукторы: в чем разница?

Хотя это может показаться сложным, на самом деле это довольно просто.Концентрические переходники уменьшают трубу в центре. Итак, если вы посмотрите на редуктор спереди, вы увидите, что меньшая часть сформирована прямо в центре большей стороны. Эксцентриковые переходники уменьшают трубу в сторону. Итак, если вы посмотрите на редуктор спереди, вы увидите, что меньшая часть находится напротив одной стороны большей стороны.

Это может показаться очень простым изменением, но оно имеет значение.

Конусообразный концентрический переходник для трубы означает, что у труб совпадают центральные линии, а у эксцентрического переходника центральные линии не совпадают.Оба они имеют последствия для потока. Большинство редукторов будут концентрическими. Эксцентриковые переходники используются, когда трубы должны поддерживать одинаковый верхний или нижний уровень. Эксцентриковые редукторы часто используются, чтобы избежать захвата воздуха внутри системы, поэтому они часто используются, когда и воздух, и жидкости могут течь вместе.

Большинству людей понадобится конусообразный переходник для концентрической трубы, потому что им не нужно, чтобы одна сторона переходника оставалась плоской. Но во многих случаях может использоваться любой из них, если нижняя часть эксцентрикового редуктора установлена правильно.Основная проблема эксцентриковых редукторов заключается в том, что они могут собирать жидкости или газы в одной области, если они не выровнены должным образом. При вертикальном использовании практически нет разницы между концентрическим или эксцентрическим переходником трубы.

А как насчет концентрических и эксцентриковых расширителей?

Следует отметить, что хотя они называются редукторами, редукторы по самой своей природе также являются расширителями. Их просто используют в обратном направлении как расширители. Таким образом, расширители также могут быть как концентрическими, так и эксцентрическими, и последствия использования одного или другого для расширения, а не уменьшения, одинаковы.В любом случае они используются, когда труба одного размера должна перейти на трубу другого размера.

Как устанавливаются редукторы?

Способ установки редуктора зависит от материала, из которого изготовлен редуктор и трубы. Если переходник и трубы металлические, их можно сваривать встык. Если переходники из ПВХ, скорее всего, они будут подогнаны и приклеены. Существуют переходники, которые также могут иметь установку «push-to-fit» или «обжим». Это зависит от того, как был изготовлен редуктор, материала и целей редуктора.

Для установки редуктора редуктор устанавливается на обе трубы и подсоединяется соответствующим образом. Но с эксцентриковыми редукторами следует проявлять осторожность, чтобы гарантировать, что нижняя часть эксцентрикового редуктора выровнена должным образом. При горизонтальном трубопроводе жидкости эксцентриковые переходники должны иметь плоскую сторону вверх, поскольку в противном случае могут собираться газы. Но в горизонтальном трубопроводе с парами эксцентриковые переходники нуждаются в плоской стороне вниз, потому что они должны избегать скопления жидкостей.

Чем больше сужается труба, тем больше опасений может быть связано с потоком.Если трубу лишь немного редуцируют, то никаких сложностей быть не должно.

Как выбрать переходник для труб?

Допустим, вы уже знаете, что вам нужен концентрический или эксцентрический трубный переходник. Это не единственное, что вам нужно знать. Поскольку вы соединяете трубы, вам также необходимо знать материал. Могут быть металлические переходники, переходники из ПВХ, переходники из PEX и т. Д., Каждый со своим собственным способом соединения. Если вы соединяете две металлические трубы, вам может понадобиться сварной переходник.В противном случае вам может понадобиться тот, который можно подогнать и приклеить.

Также нужно знать размеры. Фитинг для труб может быть сложной задачей, потому что они не соответствуют универсальному размеру трубы. Вместо этого они используют внешнее измерение для охватываемой трубы и внутреннее измерение для внутренней трубы. Итак, вам нужно знать свой тип трубы, ее точный размер и точный материал. Один из самых простых способов установить трубы — просто взять с собой соответствующие трубы, чтобы они соответствовали фитингам.

Когда дело доходит до концентрических и эксцентрических фитингов переходника, выбор исходного фитинга должен быть очевиден. При этом найти трубную арматуру всегда сложно, а использование неправильной арматуры может иметь катастрофические последствия. Если вам нужно больше узнать о трубопроводной арматуре, самое время проконсультироваться со специалистами. Свяжитесь с Steel Forgings сегодня, чтобы узнать больше о трубах и фитингах, а также о том, как найти подходящие концентрические или эксцентрические переходники с быстрым оборотом.

ресурсов | Рекснорд

Сейчас играет

Link-Belt серии 22600 Установка роликовых подшипников в твердом корпусе

В этом видеоролике будет продемонстрировано, как правильно установить роликовый подшипник в цельнокорпусном корпусе Link-Belt® серии 22600, а также продемонстрированы блоки подушки и фланцы.

Сейчас играет

Как установить подшипники Rexnord IIoT Smart PT Select

В этом видео будет показано, как установить подшипники Rexnord IIoT Smart PT Select.

Сейчас играет

Как установить шаровой подшипник Link-Belt Centrik-Lok «CL»

Это видео продемонстрирует, как установить шарикоподшипник Link-Belt® Centrik-Lok® «CL».

Сейчас играет

Как отрегулировать зазор сферических роликоподшипников Rex и промежуточного ремня

Это видео покажет вам, как отрегулировать внутренний зазор для сферических роликоподшипников Rex® и Link-Belt®.

Сейчас играет

Правильная центровка подшипников — подшипники Rexnord

Во время работы установленных подшипников можно ожидать некоторой несоосности.Это видео продемонстрирует, как проверить соосность установленных подшипников.

Сейчас играет

Как выбрать уплотнение для роликовых подшипников Rex и Link-Belt

Это видео продемонстрирует, как выбрать уплотнения для роликовых подшипников Rex® и Link-Belt® в твердом корпусе.

Сейчас играет

Как выбрать уплотнение для шарикоподшипника звена ремня

Это видео продемонстрирует, как выбрать уплотнения для шарикоподшипников Link-Belt®.Выбор правильного уплотнения подшипника может повысить надежность и срок службы подшипника.

Сейчас играет

Как заменить уплотнения роликового подшипника Rex и Link-Belt

Это видео продемонстрирует, как заменять уплотнения для роликовых подшипников Rex® и Link-Belt® в цельнокорпусном корпусе.

Сейчас играет

Как заменить вставку роликового подшипника

Это видео продемонстрирует, как заменить вставку роликового подшипника, установленного в твердом корпусе.

Сейчас играет

Как заменить вставку шарикового подшипника

Это видео продемонстрирует, как заменить вставку смонтированного шарикоподшипникового узла в полевых условиях.

Сейчас играет

Как установить опорный подшипник подушки держателя адаптера Rex SHURLOK

Это видео продемонстрирует, как установить опорный подшипник подушки Rex® SHURLOK® с переходником.

Сейчас играет

Как установить эксцентриковый кулачковый стопорный подшипник

Это видео продемонстрирует, как установить промышленный подшипник с эксцентриковым кулачковым замком.

Сейчас играет

Как установить промышленный подшипник с установочным винтом

Это видео продемонстрирует, как установить промышленный подшипник с установочным винтом.

Сейчас играет

Как установить Link-Belt SAF Стиль адаптер Маунт Подушка блока подшипника

Это видео продемонстрирует, как установить опорный подшипник подушки крепления адаптера Link-Belt® SAF.

Сейчас играет

Снятие стресса на лесопилке с помощью Rexnord

От тяжелых нагрузок и условий окружающей среды до пыли и мусора, лесопилки подвергаются самым разным нагрузкам.Подшипники Rexnord обеспечат бесперебойную работу.

Сейчас играет

Представляем метрический подшипник Rexnord: серия RN

Основываясь на более чем столетнем опыте инноваций и качества, Rexnord расширяет свое присутствие на рынке в метрических единицах за счет подшипников новой серии RN.

Сейчас играет

Подшипник с нитью Rexnord для каждой машины

Самосмазывающиеся подшипники накаливания Rexnord не требуют обслуживания даже в самых суровых условиях эксплуатации.

Сейчас играет

Хотите умнее и жестче? Метрические подшипники Rexnord серии RN обеспечивают отличную производительность.

Большинство подшипников не достигают расчетного срока службы из-за внешних факторов; не из-за качества. Серия Rexnord RN выводит общую стоимость владения на новый уровень за счет включения в свою конструкцию решений для основных причин выхода из строя подшипников.

Гибкие трубные соединители, резиновые муфты

Сантехникаcom® — ваш поставщик этих труднодоступных гибких соединителей для труб. Изготовленные из эластомерного ПВХ, они очень прочные, эластичные и не подвержены влиянию почвенных условий. Больше не ищите! Закажите столько или меньше, сколько вам нужно. Мы предлагаем лучший выбор товаров высочайшего качества, отличные цены, удобство и лучшее обслуживание клиентов в Интернете.

Щелкните любое из изображений ниже, чтобы перейти к соответствующему разделу.

ABS = Акрилонитрил-бутадиен-стирол; AC = асбестоцемент; CI = чугун; DI = ковкий чугун; ПВХ = поливинилхлорид; ST = Сталь; PL = пластик (АБС / ПВХ)

Серия 1001 — для глины к глине

включает хомуты из нержавеющей стали

Примечание: размеры были преобразованы из десятичных дюймов в полезные дробные дюймы и не всегда являются точными эквивалентами
