Здравствуйте!

В этой статье мы более подробно рассмотрим выдвижные ящики, а так же научимся определять их положение в коробе.

Для этого, мы с вами рассмотрим, как делается схема расположения телескопических направляющих (разметка под них боковых деталей).

Итак, давайте возьмем вариант, когда такой ящик будет иметь ширину, например, 900мм, и глубину 450мм.

Он, естественно, будет достаточно вместителен, а значит, будет вмещать в себя немалый вес.

В этом случае, дно из ДВП уже не сможет так четко фиксировать его размеры, и он будет деформироваться.

Да и само дно, даже будучи скреплено саморезами, может деформироваться и прогибаться, а, то и вообще оторваться.

Как выход – можно его сделать из ДСП, скрепив его с самим ящиком конфирматами.

Такой вариант можно использовать хоть для хранения кирпичей (тем, кто собирается в будущем строить свой дом).

Все хорошо, если бы не вес получившегося элемента, который благодаря дну из ДСП может увеличиться почти вдвое.

А это дополнительная нагрузка на соответствующую фурнитуру.

Но и здесь можно выйти из положения.

Можно на каждую сторону ящика «одеть» по две направляющие. Тогда запаса прочности хватит точно!

Но это лишние расходы, плюс, ко всему этому еще могут добавиться определенные проблемы с регулировкой.

Если при сборке такого модуля какой-нибудь фасад не будет плотно прилегать к коробу, и нужно будет регулировать положение выдвижного ящика в коробе – эта операция будет в разы сложнее по сравнению с той, где будет всего лишь две направляющие.

По этому, самый правильный выход в такой ситуации – просто спланировать в такой элемент перемычку.

Если он слишком большой (такие элементы, конечно, не проектировать), то перемычки можно поставить две.

А теперь мы с вами рассмотрим места крепления выдвижных элементов в коробе.

Ведь когда такой модуль собирается, боковые детали уже должны быть скреплены с направляющими.

Собрал короб, вставил выдвижные элементы, попробовал открыть-закрыть, промерял их параллельность относительно короба и все! Именно такой алгоритм сборки подобных модулей должен быть.

Значит, бок ящика нужно перед сборкой разметить и закрепить на нем направляющие.

Вот об этом давайте и поговорим.

Кстати, это служит неким «камнем преткновения» для начинающих «асов мебельного производства», хотя ничего здесь сложного и заумного нет.

Итак, давайте этот момент рассмотрим на конкретном примере.

Пусть общая высота короба будет равна 718 мм (в данном примере коробом будет кухонная нижняя тумба).

Общая высота –это высота бока и толщина нижнего горизонта (в данном случае).

Хочу заметить, что здесь мы будем работать только с этим размером .

А он таков:

1. Сначала определяемся, одинаковые ли у нас будут на тумбе фасады, или нет.
2. Затем определяемся с зазорами между ними.
3. Определяемся с их размерами.
4. Дальше определяемся с тем, как ящик будет крепиться к фасаду (имеются в виду его положение).
5. Ну а теперь, можно и «разметку» сделать.

Начнем:

Пусть на нашей тумбе будет четыре фасада, и пусть они не будут одинаковы. Первые три – поменьше, а нижний – большой.

Дальше, если это у нас кухонный элемент, значит, сверху будет столешница, а раз так, то верхний зазор между верхним фасадом и столешницей дадим 4 миллиметра. Остальные зазоры между фасадами пусть будут по 2 миллиметра.

Нижний фронт будет «заподлицо» с нижним горизонтом (здесь зазор можно давать, можно не давать).

Вот на этом этапе можно первые три фронта спроектировать из «стандартного ряда».

Это означает, что если вы будете их заказывать, то их вам сделают по минимальной цене, без наценки на нестандартные размеры. В данном случае, их высота будет равна по 140 миллиметров.

Стандартный ряд большинстве случаев таков:

140 – 283 – 110 (мм).

Конечно, их ширина тоже должна соответствовать стандартам, но сейчас не об этом…

Теперь рассчитаем высоту нижнего (большего фасада).

Общий зазор у нас равен:

4+2+2+2=10 (миллиметров).

Общая высота тумбы равна 718 миллиметров.

Общий размер трех верхних фронтов равен:

140+140+140=420 (миллиметров).

Отнимем от высоты тумбы общий размер трех фасадов и общий зазор, и получим размер нижнего фронта:

718-420-10=288 (миллиметров).

Ящики пусть у нас будут высотой по 100 миллиметров.

Пусть первые три ящика крепятся к фасаду по общей (центральной) оси, то есть, по центру.

Таким образом, размер от них до крайней грани фасада вверх и вниз будет равен по 20 миллиметров (140-100=40 (мм), 40/2=20 (мм)).

Этого размера (20 мм) хватит на то, чтобы верхний ящик не касался верхней корпусной планки.

Теперь нам нужно знать два размера: от верхней грани фронта до центральной оси, и от центральной оси до нижней его грани.

Почему везде мы привязываемся к центральной оси?

Потому, что для удобства, мы будем крепить направляющие именно по центру выдвижного элемента (стоит сказать, что роликовые направляющие крепятся по другому, но в этом посте мы их рассматривать не будем, ввиду их редкого использования в производстве «авторской» мебели).

Итак, эти два размера в нашем случае одинаковы, и равны 70 миллиметрам.

Теперь определимся, как будет крепиться нижний ящик к фасаду.

Здесь главное – дать зазор снизу, чтобы его хватало на перекрытие нижнего горизонта, и еще оставался зазор между ящиком и тем же нижним горизонтом (для нормальной его работы).

Дадим этот зазор в 25 миллиметров.

Значит, если считать снизу, размер от крайней грани фасада до центральной оси будет равен:

25+4+50=79 (мм), где 25 – наш зазор, 4 – толщина ДВП, или толщина дна ящика, 50 – половина высота ящика.

Ну а раз общая высота нижнего фронта равна 288 миллиметров, тогда расстояние от верхней грани фасада до центральной оси будет равно:

288-79=209 (мм).

Теперь все данные у нас есть, начнем разметку

Размечать будем от верхней грани бока нашего короба.

Итак, верхний зазор равен 4 мм, а расстояние от верхней грани этого фасада до оси – 70 мм. Значит, расстояние до оси первого фасада будет равно:

4+70=74 (мм).

Теперь, к этому размеру прибавим 70 миллиметров (расстояние от первой оси до нижней грани верхнего фронта), затем прибавим 2 миллиметра, и прибавим еще 70 миллиметров, и получим расстояние до оси второго элемента:

74+70+2+70=216 (мм).

По этой аналогии рассчитывается положение всех осей.

Ну что, сложно? Думаю – не очень, главное понять принцип.

На этом я «закругляюсь», и выкладываю для примера видео.

На этом все.

До встречи!

Как установить направляющие для выдвижных ящиков?

Пользоваться комодом, кухонными тумбами, шкафом-купе удобнее, если ящики снабжены направляющими, – выдвижные механизмы из профиля, задача которых повысить комфорт эксплуатации предметов мебели. Их различают по сложности конструкции и удобству использования. Если готовый гарнитур ими не дополнен, разобраться с тем, как установить направляющие для выдвижных ящиков собственноручно будет несложно.

Перед началом установки стоит учесть, что:

• принцип монтажа от вида приспособления не зависит;
• отступ от края боковины необходим только роликовым устройствам;
• первыми фиксируют края направляющего профиля.

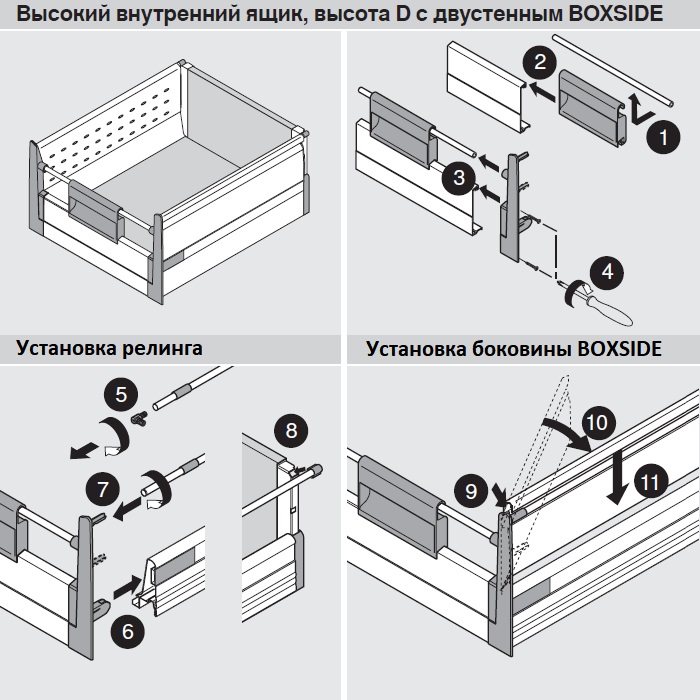

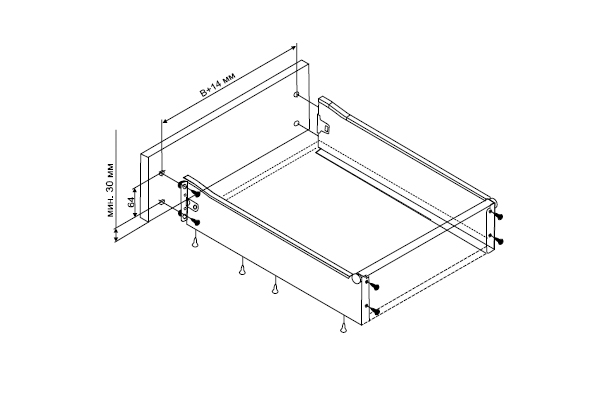

Положение механизма на боковине короба при монтаже зависит от того, какая система выдвижных ящиков была выбрана. Роликовые модели и тандембоксы крепят под дно. Телескопические шариковые механизмы монтируют по центру боковины, метабоксы – сверху.

Монтаж шариковых конструкций

Подбор шариковых конструкций делают по техническим параметрам, типу открывания (полное, частичное) и способу монтажа (на боковину, скрытая установка на дно). Чаше выбирают классические модели с фиксированием на боковине. Они продаются в собранном виде, состоят из каретки и рельсы, имеют разный размер. Могут дополняться доводчиком. Пошагово о том, как крепить направляющие для выдвижных ящиков без помощи специалистов:

1. Разобрать систему. Нажмите на фиксатор защелки между двух полозьев, чтобы выполнить разборку.
2. Наметить карандашом область фиксации на поверхности предмета, коробе. Отступ в 2 мм не требуется.
3. Закрепить каретку на боковине, рельсу на каркасе мебели.
4. Вставить короб в корпус до щелчка.

Специальное оборудование для работы не понадобится. Крепление к боковой поверхности короба можно выполнить и не разбирая механизм, но в этом случае процедура будет намного сложнее.

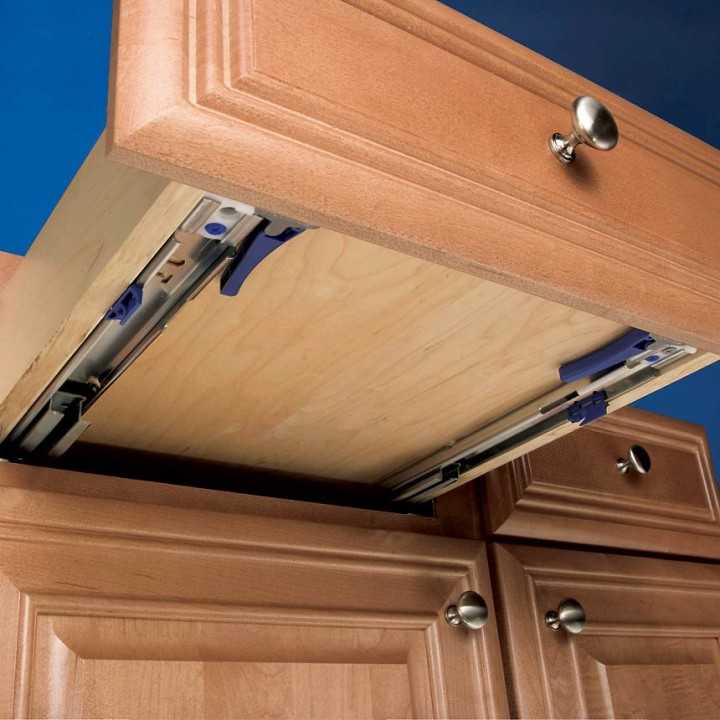

Скрытая установка шариковой системы выдвижения

Скрытый монтаж повышает эстетические качества мебели. Устройство не видно при выдвижении короба. Но такой способ установки требует дополнительных усилий. Пошаговая инструкция, как правильно прикрутить направляющие для выдвижных ящиков на дно короба:

1. Установить фиксаторы на дно саморезами. Они нужны, чтобы компенсировать нагрузку.
2. Установить в фиксаторы планки системы.
3. Напротив фиксаторов просверлить отверстия диаметром равным диаметру крючка для монтажа планки.
4. Сделать разметку мест для фиксации рельсы на корпус.
5. Вставить короб.

Даже при тщательной разметке мест крепления и просчете положения (высоты фиксации) возможность совершить ошибку достаточно велика. Расхождения могут быть минимальными, но даже 2-4 мм снижают комфорт эксплуатации мебели. Чтобы не проводить демонтаж всей системы, стоит пользоваться регулировочными отверстиями (вертикальные – сдвижение вверх-вниз, горизонтальные – сдвижение вправо-влево) на рельсе. Разобраться с тем, как отрегулировать выдвижные ящики, не составит труда. Достаточно слегка «отпустить» крепежи и выполнить регулировку.

Механизмы изготавливают из металла. Материал отличается прочностью и устойчивостью к нагрузкам, но при некорректном монтаже и перекосе система очень быстро выйдет из строя. Поэтому тщательность замеров и разметки положения крайне важна.

---

• Модель, Абрам Яковлевич
• Салахутдинова, Светлана Юрьевна
• Котлов, Алексей Николаевич
• Обер-церемониймейстер (Российская империя)
• Нильсен (лунный кратер)
• Семёнов, Марк Иванович
• Гинзбург, Григорий Романович
• Ашура
• Высоковская мануфактура
• Антониу Карлус Жуниор

Самый простой способ сделать и установить ящики

Когда дело доходит до проектов по изготовлению мебели своими руками, мало что отпугивает людей больше, чем ящики. Изготовление и установка ящиков обычно получают плохую репутацию за то, что это чрезвычайно сложно, но это не обязательно должно быть так.

На самом деле изготовление и установка выдвижных ящиков может быть довольно простой задачей, если у вас есть система. За прошедшие годы мы перепробовали несколько различных методов, некоторые проще, чем другие, и в этом посте вы найдете наш любимый метод изготовления ящиков и крепления направляющих.

Как только мы разобрались с этими методами, ящики стали простыми. Я надеюсь, что этот пост оставит у вас такие же чувства!

В этом посте мы обсудим:

• как сделать ящик для выдвижных ящиков, используя карманные отверстия
• как определить, какой размер выдвижных направляющих вам нужен
• как измерить и установить выдвижные направляющие (простой способ)
• как чтобы прикрепить фасады ящиков (и получить идеальное расстояние между ними без измерения)

Давайте углубимся.

Этот пост содержит партнерские ссылки для вашего удобства (это означает, что если вы совершите покупку после перехода по ссылке, я заработаю крошечную комиссию, но это не будет стоить вам ни копейки больше)! Щелкните здесь, чтобы ознакомиться с полной информацией.

Как сделать ящик

Прежде чем мы приступим к изготовлению ящика, давайте ответим на вопрос: «Из какого дерева сделать ящик?»

Как правило, нам нравится использовать фанеру, потому что она экономична, довольно стабильна и не расширяется и не сжимается в зависимости от температуры, и у нас обычно есть куча фанеры. Большинство людей строят свои ящики из фанеры толщиной 1/2 дюйма для боковых сторон, а затем используют фанеру толщиной 1/4 дюйма для дна.

Для метода, который мы используем, вам понадобится фанера или дерево толщиной не менее 1/2″ для обеих сторон и дна.

В примерах фотографий, которые мы будем использовать в этом посте, мы использовали 3/4-дюймовую фанеру для всей нашей коробки. Фанера толщиной 1/2 дюйма достаточно прочна для большинства выдвижных ящиков, но мы обычно используем фанеру толщиной 3/4 дюйма только потому, что она есть у нас под рукой.

Подводя итог, можно сделать ящик из дерева (например, тополя или сосны) или фанеры. В большинстве выдвижных ящиков используется фанера толщиной 1/2 дюйма, но вы также можете использовать фанеру толщиной 3/4 дюйма, если она у вас уже есть.

Хорошо, теперь, когда у нас есть выбор дерева, давайте сделаем ящик с ящиками!

ШАГ 1: ОПРЕДЕЛИТЕ РАЗМЕР ВАШЕГО ЯЩИКА

Прежде чем что-либо делать, нам нужно определить размер нашего ящика. В этом уроке мы будем использовать направляющие для ящиков с боковым креплением на шарикоподшипниках.

Чтобы определить длину направляющих ящиков и глубину ящиков:

Чтобы определить глубину наших ящиков, мы сначала хотим узнать глубину наших направляющих ящиков.

Для встроенных ящиков: измерьте глубину отверстия и вычтите 1/2″ и толщину передней панели ящика. Округлите до ближайшего дюйма. Это будет необходимый размер выдвижных ящиков.

Для накладных ящиков измерьте глубину открытия и вычтите 1/2″. Затем округлите до ближайшего дюйма, чтобы получить нужный размер направляющих ящика.

Теперь, когда у вас есть длина направляющих ящика, добавьте 3/16 – 1/4″, чтобы получить общую глубину ящика.

Примечание: вы хотите добавить дополнительные 3/16″ или более к длине направляющих ящика, потому что для большинства шарикоподшипниковых направляющих потребуется отступ самого ящика ящика.

Чтобы определить ширину:

Измерьте ширину проема и вычтите 1″. Это довольно стандартно, но перепроверьте инструкции, прилагаемые к направляющим для ящиков.

Для определения высоты:

Обычно мне нравится делать ящики на 2-3 дюйма короче, чем высота моего проема, но высота довольно гибкая — просто убедитесь, что они меньше проема.

ШАГ 2: РЕЗЬТЕ ВАШИ ДЕТАЛИ

Теперь, когда вы знаете, насколько большим должен быть ящик для ящиков, мы можем приступить к резке дерева.

Вам нужно будет сделать переднюю, заднюю, две боковые стороны и дно для каждого ящика. Вы также захотите вырезать 2-4 прокладки. Ниже приведены размеры (x = толщина древесины):

• Стороны = длина направляющих + 3/16″
• Передняя/задняя сторона = ширина – 2(x)
• такое же измерение, как перед/зад, другое измерение = стороны – 2(x)
• Распорки = Высота сторон – x

ШАГ 3: ПРОСВЕРЛЕНИЕ КАРМАННЫХ ОТВЕРСТИЙ

Толщина вашего дерева будет определять, какие настройки Kreg Jig вы будете использовать. Если вы используете фанеру 1/2″, используйте настройки 1/2″. Если вы используете фанеру 3/4″, используйте настройки 3/4″.

Просверлите два карманных отверстия на обоих концах передней и задней частей. Затем просверлите по 2-3 карманных отверстия на каждом краю дна.

Карманные отверстия стратегически расположены на передней и задней частях ящика по двум причинам: 1: вы их никогда не увидите. Отверстия сзади будут обращены назад, а отверстия спереди будут закрыты передней панелью ящика. 2: Это сильнее. Поскольку карманные отверстия идут по бокам, вы не сможете случайно оторвать переднюю часть ящика, когда будете открывать его.

ШАГ 4: НАКЛАДКА КРОМКИ

Если вы собираете ящики из фанеры, мы настоятельно рекомендуем обклеить верхнюю часть каждой передней, задней и боковых частей кромкой. Это придаст вашим ящикам более законченный и отточенный вид.

Полное руководство по нанесению окантовки можно найти в этом посте.

Если вы используете массивную древесину для своих ящиков, вы можете пропустить этот шаг и сразу перейти к шагу 5.

ШАГ 5: СБОРКА ЯЩИКА

Собираем ящик с помощью столярного клея и шурупов Kreg. Если вы используете 1/2-дюймовую фанеру, используйте 1-дюймовые винты Kreg. При использовании фанеры 3/4″ используйте винты Kreg 1,25″.

Сначала прикрепите переднюю часть к первой стороне, убедившись, что карманные отверстия обращены к вам. Вы же не хотите, чтобы карманные отверстия были обращены внутрь.

Затем прикрепите переднюю часть ко второй стороне.

Затем переверните коробку так, чтобы она стояла на столе в том же направлении, что и ящик.

Вставьте нижнюю часть между двумя сторонами, а затем поместите заднюю часть. Закрепите заднюю часть и привинтите ее.

Причина, по которой мы вставляем нижнюю часть перед добавлением задней части, состоит в том, чтобы убедиться, что все ровно и хорошо подходит. Мы бы не хотели вкрутить заднюю часть, а затем обнаружить, что она слишком тугая, чтобы протиснуться снизу.

Теперь, когда у нас есть рама, мы поместим наши распорки рядом с каждым углом. Если дно плотное, это отлично, просто переверните коробку и установите ее поверх распорок. Если спинка не прилегает, установите спинку на распорки. Прокладки предназначены для удержания нижней части, пока вы ее ввинчиваете.

Теперь, когда мы построили ящик для ящиков, пришло время установить направляющие ящика.

Как установить направляющие для ящиков

В этом руководстве мы будем использовать боковые направляющие для ящиков на шарикоподшипниках. Я рекомендую получить полное выдвижение, чтобы у вас был легкий доступ к вашему полному ящику. Вы также можете получить их в варианте с плавным закрыванием.

В этом уроке мы также предполагаем, что у вас нет лицевой рамки. Если вы это сделаете, вам нужно будет прикрепить что-то к сторонам вашего отверстия, чтобы направляющие ящика были выдвинуты и выровнены с лицевой рамкой.

При использовании направляющих для выдвижных ящиков на шарикоподшипниках направляющие состоят из двух частей: части, которая крепится к ящику, и части, которая крепится к боковой части шкафа или мебели.

Меньшая внутренняя часть крепится к самому ящику.

Чтобы прикрепить направляющие ящика, мы будем использовать анкерные винты 1/2″. Некоторые направляющие для ящиков поставляются с винтами, а другие нет, поэтому обязательно проверьте их, прежде чем покинуть магазин.

ШАГ 1: ПРИКРЕПИТЕ НАПРАВЛЯЮЩИЕ К ЯЩИКУ

Мне нравится прикреплять направляющие к нижнему краю ящика. Это помогает мне держать вещи красивыми и прямыми без дополнительных измерений.

Ключом к установке выдвижных ящиков является уверенность в том, что все остается красивым, прямым и выровненным. Если вещи кривые, особенно если только с одной стороны, ваши ящики не захотят скользить.

Перед установкой направляющих ящика нажмите на направляющие ящика, чтобы они начали легко скользить и чтобы вы могли определить, в какой стороне находится передняя часть.

На боковой стороне ящика отметьте 3/16″ от передней части (дважды проверьте инструкции по направляющим ящика, чтобы направляющие вашего ящика были отодвинуты назад на 3/16″). Мне нравится использовать для этого мой инструмент с несколькими метками для последовательных и простых измерений.

Теперь совместите переднюю часть выдвижного ящика с вашей отметкой и выровняйте нижнюю часть полного выдвижного ящика с нижней частью выдвижного ящика. Я рекомендую прижать угольник или линейку к дну ящика, чтобы убедиться, что направляющие ящика хорошо закреплены.

После установки привинтите направляющую к ящику. Вероятно, будет три варианта отверстий, в которые вы можете вкрутить. Два отверстия имеют более овальную форму и позволяют легче вносить коррективы, если вам это понадобится позже.

При этом методе вам не нужно делать никаких регулировок, поэтому вы можете вкрутить в любое из отверстий. Просто будьте последовательны в том, в какой из них вы ввинчиваетесь, когда спускаетесь по ящику. На каждой направляющей ящика будет по 3 винта.

Во время завинчивания дважды проверьте, чтобы направляющие были выровнены на одном уровне с дном ящика.

После того, как вы вставили первую направляющую, переверните ящик и повторите то же самое со второй стороной. Дважды проверьте, выровнены ли направляющие вашего ящика с дном и что передняя часть обращена в том же направлении, что и тот, который вы только что установили.

После того, как вы вставите обе направляющие, вы можете снять часть направляющей ящика, которая будет прикреплена к шкафу. Для его удаления есть черная вкладка. Нажмите на нее, а затем вытащите затвор.

ШАГ 2: ПРИКРЕПИТЕ НАПРАВЛЯЮЩУЮ К ШКАФУ

Теперь пришло время прикрепить вторую часть направляющей к вашему шкафу или мебели.

Во-первых, мы вырежем прокладку, которая поможет удерживать выдвижной ящик в хорошем состоянии и поможет минимизировать измерения.

Вы можете либо вырезать длинный кусок, который будет охватывать всю глубину вашего ящика, либо использовать кусок чего-то вроде 1×3 или 1×4, который можно перемещать при установке направляющей ящика.

В примере на фотографии мы использовали кусок фанеры толщиной 3/4″ в качестве прокладки.

Теперь, когда у нас есть распорка, нам нужно определить откат. Если ваши ящики инкрустированы, вы должны измерить и отметить 3/16″ + толщину передней панели ящика. Если ваши ящики накладные, вы просто измерите 3/16 дюйма от передней части шкафа.

Поместите распорку на дно шкафа, а затем выровняйте направляющую ящика по отметке. Привинтите направляющую ящика на место.

Если ваша прокладка не закрывает всю глубину ящика, переместите прокладку так, чтобы она оказалась под каждым винтом по мере продвижения.

ШАГ 3: ВСТАВЬТЕ ЯЩИК НА МЕСТО

Теперь пришло время установить ящик на место! Чтобы вставить его, выровняйте направляющие ящика на каждом слайде и нажмите на него.

В первый раз, когда вы вставите его, он может показаться не слишком гладким. Не волнуйтесь — дорожки только устанавливаются и располагаются. Он станет более гладким, когда вы потянете его несколько раз.

Как установить передние панели ящиков

ШАГ 1: ВЫБЕРИТЕ ПРАВИЛЬНОЕ РАССТОЯНИЕ

Поставьте шкаф или другую мебель на спинку, чтобы можно было установить переднюю часть ящика на место, не поддерживая ее.

Для выдвижных ящиков используйте колоду карт, чтобы получить одинаковый интервал. Поместите равное количество карт сверху и снизу ящика, чтобы отцентрировать его по высоте, а затем повторите с обеих сторон. Как правило, вы будете использовать примерно 8-12 карт с каждой стороны.

Примечание. Наклейте 1-2 кусочка малярной ленты на верхнюю часть передней панели ящика, чтобы облегчить открытие ящика до установки оборудования. Мы забыли, поэтому он не представлен на нашей картинке.

ШАГ 2: ПРИКРЕПИТЕ ПЕРЕДНЮЮ ЧАСТЬ ЯЩИКА К ЯЩИКУ

Как только вы почувствуете, что расстояние вас устраивает, аккуратно прикрепите переднюю часть ящика к ящикам с помощью шурупов №6. Вы будете вкручивать винт через отверстия, которые вы сделали для вашего оборудования. Не затягивайте винт до упора — мы не хотим случайно просверлить слишком далеко и увеличить отверстия для фурнитуры!

ШАГ 3: ЗАКРЕПИТЕ ПЕРЕДНЮЮ ЧАСТЬ ЯЩИКА К ЯЩИКУ

Затем осторожно откройте ящик, стараясь не сдвинуть переднюю часть ящика со своего места.

Теперь закрепим переднюю панель ящика и закрепим ее внутри ящика. Если ваши ящики уже окрашены или покрыты пятнами, наклейте на зажим малярную ленту, чтобы не испортить отделку.

Если ваши ящики глубокие, закрепите переднюю часть ящика через каждый угол передней части ящика. Если ваши ящики неглубокие, вы можете закрепить их всего двумя винтами.

Так как наш ящик и передняя часть ящика имели толщину 0,75 дюйма, мы использовали винты 1,25 дюйма, чтобы закрепить наш ящик. Убедитесь, что ваш винт не слишком длинный — вы не хотите, чтобы он торчал спереди!

После того, как вы прикрепите переднюю часть ящика к ящику, вы можете выкрутить винты, которые вы просверлили через отверстия для фурнитуры.

ШАГ 4: ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ ДЛЯ ФУРНИТУРЫ

Да, я знаю, что вы уже просверлили отверстия для своей фурнитуры, но теперь нам нужно предварительно просверлить переднюю часть ящика, а также весь ящик ящика.

Примечание. Если вы используете фанеру толщиной 3/4″ для ящика, вам, вероятно, понадобится удлиненный винт для крепления фурнитуры ИЛИ вы можете раззенковать отверстия для фурнитуры в ящике. Стандартные винты, которые поставляются с фурнитурой, скорее всего, будут недостаточно длинными, чтобы закрепить ящик 3/4″ и переднюю часть ящика.

ШАГ 5: УСТАНОВИТЕ ОБОРУДОВАНИЕ

Вставьте винты в коробку выдвижного ящика и затяните их на своем оборудовании.

Вот оно! Теперь вы знаете, как собрать ящик для ящиков, установить направляющие для ящиков и завершить свой проект идеально расположенной передней частью ящика.

Есть еще вопросы по изготовлению и установке ящиков? Если это так, напишите их в комментариях ниже!

Проекты с выдвижными ящиками: Буфет с жалюзи своими руками | Кабинет для кофе-бара своими руками | Скамья для прихожей своими руками с ящиками для хранения | Идеальная складная станция для стирки с выдвижными ящиками для сушилок

Найдите свой следующий проект

Премиум, планы для печати

3D-рендеринг, подробные списки покупок, списки вырезов, отображаемые двумя способами (как в виде диаграммы, так и визуально) , И бонусный файл SketchUp. Печатные планы не лучше, чем это.

Ознакомьтесь с планами

Сделай сам с уверенностью

Наши курсы

Если вы только начинаете или уже являетесь опытным мастером, который готов раскрыть весь потенциал DIY, наши курсы помогут вам.

СМОТРИТЕ НАШИ КУРСЫ

Как установить ящики с боковыми направляющими

В этом посте я расскажу, как установить ящики в свои проекты с помощью боковых направляющих!

Если вы видели многие из моих проектов, то, возможно, догадались, что я люблю собирать и устанавливать ящики. Большое количество планов комода , возможно, выдало это, ха!

Я так люблю ящики, что решила собрать целую серию видео и постов по их измерению, сборке и установке в ваши проекты!

Если вы еще этого не сделали, обязательно ознакомьтесь с частью 1, посвященной , как измерить передние панели ящиков и ящики . Затем перейдите к части 2 по , как построить ящик с выдвижными ящиками.

В этом посте мы погружаемся в третью часть серии — как установить ящик и направляющие.

Я использую боковые направляющие для выдвижных ящиков в своих проектах «сделай сам» для этого в течение многих лет (и очень рекомендую их!), поэтому я буду устанавливать их в этом уроке.

*Этот пост содержит партнерские ссылки. См. правила веб-сайта.

Зачем использовать боковые направляющие для ящиков?

Существует множество типов направляющих для выдвижных ящиков – под монтаж, боковое крепление, маленькие белые, которые крепятся к углам, и даже деревянные варианты.

Однако, попробовав все вышеперечисленное, я остановился на своем личном любимом стиле — боковом креплении.

Направляющие для ящиков с боковым креплением устанавливаются непосредственно на боковую стенку шкафа (или предмета мебели), поэтому они обычно не требуют дополнительных распорок, как это делают направляющие для нижнего крепления или деревянные направляющие.

Они бывают стандартных размеров от 10″ до 24″ (с шагом 2″), поэтому легко найти размер, необходимый для вашего проекта.

Преимущества боковых направляющих для ящиков:

• Различные размеры
• Возможна установка с доводчиком или без него
• Недорогой
• Долговечный
• Сверхмощный
• Простота установки и настройки

Эти направляющие состоят из двух секций, которые разделены выступами по бокам, поэтому при необходимости вы можете легко вынуть ящик из шкафа.

Чтобы разделить секции, полностью выдвиньте затвор, и вы увидите выступ (обычно он пластиковый). Нажмите на язычок вверх или вниз (задвижка с одной стороны ящика поднимется, а другая опустится вниз) и одновременно потяните вперед.

Направляющая разделится на две секции: одна секция крепится к шкафу, а другая секция крепится к ящику.

Боковые направляющие для ящиков MOST могут выдерживать до 100 фунтов на пару (уточните технические характеристики ваших направляющих), поэтому они отлично подходят как для базовой мебели, так и для тяжелых условий эксплуатации в мастерских.

По лучшей цене, Я покупаю боковые направляющие оптом на Amazon , так как довольно часто использую их в проектах.

Какие инструменты потребуются для установки ящика?

Для установки выдвижного ящика не требуются какие-либо причудливые или специальные инструменты. По сути, вы просто закручиваете несколько шурупов.

Все, что вам действительно нужно, это дрель и/или отвертка (что-то для закручивания шурупов) и несколько основных измерительных инструментов.

Инструменты и материалы:

• Дрель/винтоверт
• Рулетка
• Квадрат
• Деревянные отходы (различных размеров)

Я использую деревянные бруски, чтобы расставлять ящики, когда устанавливаю их на направляющие. Никаких деревянных блоков определенного размера не требуется, я обычно просто смешиваю и подбираю любые обрезки, которые могу найти в магазине.

Перейти к:

• Зачем использовать боковые направляющие для ящиков?
• Какие инструменты нужны для установки ящика?
• Как установить направляющие ящика
• Как установить выдвижные ящики
• Готовы завершить свой проект по сборке ящиков?

Как установить направляющие для ящиков

Если вы предпочитаете смотреть, посмотрите это видео, в котором подробно описан процесс установки на моем канале YouTube:

Если это вообще возможно, я рекомендую положить ваш шкаф или предмет мебели на бок для установки слайдов. Вы заметите, что большинство моих фотографий ниже показаны таким образом.

Это НАМНОГО упрощает измерение, маркировку и размещение предметных стекол. В большинстве случаев с отдельными проектами мебели и шкафов это возможно.

Однако, если невозможно наложить изделие, вы можете использовать зажимы, блоки для обрезков или приспособление для направляющих ящика Kreg , чтобы удерживать направляющие на месте, пока вы их ввинчиваете. Установка

Перед установкой направляющих выдвижного ящика необходимо решить, будут ли фасады выдвижных ящиков в проекте встроенными или накладными.

Прочтите этот пост, чтобы узнать больше о врезных и накладных фасадах ящиков.

Вкладные фасады ящиков устанавливаются ВНУТРИ рамы, а накладные фасады НАКЛАДЫВАЮТСЯ НА переднюю часть рамы.

Если фасады выдвижных ящиков накладные, вы можете установить направляющие ящика так, чтобы передний край направляющих был заподлицо с передним краем шкафа или каркаса мебели.

Однако, если фасады выдвижных ящиков встроенные, вам необходимо отодвинуть направляющие от переднего края на толщину фасада выдвижного ящика.

Например, если фасады выдвижных ящиков будут иметь толщину ¾ дюйма, установите направляющие на расстоянии ¾ дюйма от переднего края шкафа.

Наконечники для направляющих ящиков

Если под ящиком есть какое-либо обрамление, например, нижняя панель или перегородки между ящиками, я всегда устанавливаю направляющие прямо над ними.

Эти ситуации самые простые. Вы просто прикладываете нижний край направляющей к раме или панели под ней и используете угольник, чтобы убедиться, что она перпендикулярна передней части к задней, когда вы ввинчиваете ее. Не нужно ничего измерять или отмечать.

Однако, если между всеми ящиками нет разделителей или рамок, вам придется измерить расстояние между слайдами.

Есть несколько способов сделать это, но ниже я расскажу о двух моих любимых способах определения расстояния между направляющими ящика.

Прежде чем углубляться в определение расстояния, вам нужно знать высоту фасада вашего ящика и правила зазора. Проверьте этот пост об измерении размера ящика для получения подробной информации.

Расстояние между направляющими ящика Метод №1: высота передней панели ящика + 1″

Для этого метода вы просто берете высоту передней(ых) панели(ей) ящика под устанавливаемой направляющей и добавляете 1″. Здесь вы выстраиваете НИЖНЯЯ край следующей направляющей ящика.

В приведенном ниже примере все фасады ящиков имеют высоту 5 ¾″. Верхние и нижние направляющие устанавливаются заподлицо с нижней частью рамы непосредственно под ними.

А вот для двух средних второй снизу должен быть установлен на 5 ¾″ + 1″ вверх от внутреннего края рамы, а следующий на 5 ¾″ + 5 ¾″ + 1″ вверх.

ПРИМЕЧАНИЕ: Если вы устанавливаете фасады выдвижных ящиков, вы измеряете их ВНУТРИ рамы. Но если вы устанавливаете накладные фасады ящиков, вам нужно будет измерить от НАКЛАДКИ.

Например, если фасады вашего ящика будут накладываться на раму на 1″, измерьте от 1″ снаружи отверстия. См. схему ниже.

Расстояние между направляющими ящика Метод №2: Выровняйте низ направляющих по низу передней панели ящика

Для этого метода вы просто выравниваете нижний край направляющих ящика с нижним краем передней панели ящика.

I часть 1 этой серии – как измерить и определить размеры ящиков – я показал вам, как определить размеры и расстояние между фасадами ящиков.

Вы можете сослаться на это здесь, чтобы определить, где в проекте будет находиться НИЖНИЙ КРАЙ каждой передней панели ящика. Затем выровняйте нижний край слайда в этом месте.

В приведенном ниже примере со вставными фасадами ящиков, измеряя внутреннюю часть рамы, я бы добавил ⅛″ для зазора внизу + 5 ¾″ для фронта ящика + ⅛″ зазора между фасадами ящика = 6 ″.

Здесь будет нижний край передней части моего следующего ящика, так что здесь я выравниваю нижний край направляющих ящика.

Продвигаясь вверх, для следующего слайда я добавляю высоту другой передней панели ящика + зазор в ⅛″ (что равно 11 ⅞″), и вот здесь будет нижний край моей следующей передней панели ящика. Именно сюда я бы поместил свой следующий слайд.

ПРИМЕЧАНИЕ: Если вы устанавливаете фасады выдвижных ящиков, вы измеряете их ВНУТРИ рамы. Если вы устанавливаете накладные фасады ящиков, вам нужно будет измерить от НАКЛАДКИ.

Установка направляющих ящика

После того, как вы определились с расстоянием и расположением слайдов, их установка становится легкой задачей! Все, что вам нужно, это несколько винтов.

Обычно я устанавливаю направляющие в материал толщиной 3/4 дюйма (или толще), поэтому я буду использовать простые шурупы № 6 x ⅝″, чтобы они не проходили насквозь и не торчали с другой стороны.

Поместите слайд в нужное место, крепко держите его и растяните. Вы увидите несколько отверстий в слайде — некоторые маленькие и круглые, некоторые большие и круглые, а некоторые с прорезями.

Обычно я добавляю винт в горизонтальное отверстие с прорезью посередине и сзади. Затем я добавлю еще один винт в круглое отверстие спереди.

Точные отверстия, которые вы используете, не имеют решающего значения — я просто стремлюсь к одному винту спереди, одному посередине и одному сзади. См. видео для получения дополнительной информации.

Прорези позволяют древесине двигаться, если боковые панели изготовлены из цельного дерева. Но в случае, когда ваши борта из фанеры, движение древесины минимально, поэтому вам не нужно их использовать.

Лицевые рамки и разделительные блоки

Если боковая панель находится заподлицо с внутренней стороной, как показано ниже, направляющие просто устанавливаются прямо по бокам.

Однако, если у вас есть лицевая рама или внутренняя панель не находится заподлицо с отверстием, вам потребуется установить «распорные блоки» для установки направляющих.

По сути, это просто деревянные планки, которые крепятся к боковым панелям и прилегают к внутреннему краю рамы. См. видео для получения дополнительной информации.

Этот стол — отличный тому пример. Он был построен с лицевой рамой, поэтому боковые панели из фанеры не были заподлицо с внутренним отверстием, куда будут входить ящики.

Так что мне пришлось вырезать и установить проставки для крепления направляющих ящика. Направляющие ящика должны крепиться к чему-то, что ВНУТРЕННИЙ край отверстия.

Выше вы можете видеть, что я приклеил и прикрутил несколько деревянных планок к шкафу стола, и вы можете видеть внизу, что это то, на что я установил направляющие.

Я стараюсь строить свои проекты таким образом, чтобы в большинстве случаев в этом не было необходимости. Однако бывают случаи, когда это необходимо, и простые дистанционные блоки отлично работают.

Как установить ящики для ящиков

После установки направляющих вы можете добавить ящики в свой проект. Есть несколько способов сделать это.

Ниже я расскажу о двух моих любимых методах.

Установка ящиков с помощью прокладок

Обычно я предпочитаю устанавливать ящики именно так. Во-первых, поместите полоски фанеры толщиной 1/4 дюйма на нижний каркас шкафа или предмета мебели и выдвиньте направляющие с обеих сторон.

Как и при установке направляющих в шкаф, вы заметите, что здесь тоже есть круглые и щелевые отверстия.

Установите ящик на фанерные планки так, чтобы он выступал из передней части шкафа примерно наполовину, и переместите направляющие так, чтобы они были заподлицо с передним краем ящика.

Если ваши ящики для ящиков изготовлены из фанеры ¾ дюйма, вы можете использовать те же винты #6 x ⅝″ для установки ящиков, что и для установки направляющих. Во-первых, добавьте один винт в круглое отверстие в передней части каждой направляющей.

Затем полностью выдвиньте ящик и добавьте винты на каждую направляющую в середине и сзади. См. видео для получения дополнительной информации.

Прорези удобны для регулировки, но имейте в виду, что при использовании вертикальных прорезей ящик может упасть под действием веса.

После того, как нижний ящик установлен, вы можете просто использовать несколько блоков отходов, чтобы расставить ящики над ним, и повторить этот процесс, чтобы установить их.

Количество и размер обрезков, которые вам понадобятся, зависит от того, какой высоты вы сделали ящики для ящиков, но вы можете смешивать и подбирать обрезки, пока не доберетесь до дна следующей направляющей ящика.

В этом случае фанера толщиной 1/4 дюйма и 2×2 отлично сработали.

Раздвиньте направляющие, установите следующий ящик и установите точно так же, используя винты спереди, сзади и посередине.

Двигайтесь вверх, дважды проверяя, правильно ли расположен каждый выдвижной ящик, чтобы он не мешал передней части ящика над или под ним.

Установка выдвижных ящиков путем разделения направляющих

В начале этого сообщения я поделился тем, что боковые направляющие для выдвижных ящиков имеют выступы, которые позволяют отделить секцию направляющих, которые крепятся к шкафу, от секции направляющей для крепления к чертежник.
