Монтаж вытяжки своими руками: как крепить?


Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.

Разные виды вытяжек

Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:

  • Подвесные плоские модели, устанавливаемые над плитой. Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом.
  • Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
  • Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.

Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.

Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.

Особенности работы

В зависимости от режима вентилирования вытяжки бывают следующих видов:

  • Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
  • Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.

В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.

Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.

Безопасность не помешает

Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода. Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.



Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.

Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.

Крепление вытяжек

Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.

  1. Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
  2. С помощью приложенной вытяжки отмерить 4 метки.
  3. Проделать дрелью отверстие над плитой в 8 мм.
  4. Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
  5. Закрепить устройство и вкрутить дополнительное крепление над плитой.

К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

  • Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
  • Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Справимся с монтажом каминных вытяжек сами

Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.

Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.

Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.

Достоинства:

  • высокая скорость и упрощенная схема монтажа;
  • обширная область использования;
  • прекрасная замена традиционного дымохода;
  • быстрое выведение пыли и грязи за пределы помещения;
  • установка в любой точке;
  • выведение любых неприятных запахов;
  • дешевизна устройства.

Наличие нескольких режимов работы присуще практически всем современным каминам.

Необходимые приспособления для работы:

  • перфоратор;
  • шуруповерт;
  • измерительные инструменты;
  • молотки разного размера;
  • дюбели, шурупы.

Порядок установки каминной вытяжки:

  1. Точно определить размеры будущего устройства.
  2. Точки крепления вытяжки отметить горизонтальной линией.
  3. Отметить место крепежа.
  4. Просверлить отверстия глубиной более 50 мм.
  5. Зафиксировать дюбеля в готовых проемах.
  6. Повесить вытяжку на крепежные элементы.
  7. Проконтролировать прочность фиксации устройства.
  8. Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.

Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.

как правильно установить своими руками, как крепить наклонныю, накладной монтаж, как устанавливается

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не обладают необходимыми навыками, у других нет нужного инструмента или просто отсутствует желание заниматься физической работой. Но всегда находятся умельцы, которые все работы по дому выполняют или стараются выполнить самостоятельно. На практике монтаж вытяжки – это очень легкая работа, и выполнить ее можно даже в одиночку без помощника.

Общие требования

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или индукционной плиты. Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов. Кроме того важно учитывать правильную высоту кухонных шкафов.

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при обустройстве кухни. Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для островной вытяжки эти параметры не важны.

В некоторых случаях в мебельной фирме Вас могут попросить оставить вытяжку на время изготовления и сборки шкафа. Если есть такая возможность – соглашайтесь. Так мастер сможет сразу примерить готовый шкаф к встроенной технике и в случае возникновения недоразумений или же если при создании такого шкафа была допущена ошибка (что среди профессионалов – большая редкость) все можно исправить на месте, сэкономив время.

Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой, а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

Купольная вытяжка одна из наиболее мощных

Прежде чем планировать дизайн кухни следует определиться с высотой вытяжки, на которой будет висеть вытяжка. Среди сборщиков мебели на этот счет нет единого мнения. Принято считать, что между плитой и вытяжкой должно быть не мене 80 сантиметров. Это официальная рекомендация производителей.

Если устанавливать их ниже – высокая температура может повредить вытяжку, если же расстояние будет больше 80 сантиметров – есть вероятность того, что втягивание паров от готовящейся еды будет слабым, и все запахи, а также продукты горения, будут распространяться по кухне.

Вытяжка должна вписываться в интерьер

На практике можно увидеть, что и при расстоянии 65-70 сантиметров до плиты ничего страшного не происходит, но возможно это характерно для вытяжек определенных производителей или моделей, поэтому лучше следовать предписанием изготовителя.

Вытяжка в воздуховодом хорошо ощищает

Последний этап подготовительного процесса заключается в покупке гофрированного воздуховода для кухонной вытяжки (гофры). Для подавляющего большинства недорогих встраиваемых или навесных вытяжек нужно купить гофру диаметром 10-12 сантиметров, но у некоторых моделей этот диаметр может быть больше – до 20 сантиметров.

Нажмите чтобы увеличить

Предполагается, что мы будем выводить гофру в вентиляционную шахту. Гофра обычно проходит по верху шкафов и уходит в стену, поэтому Вам необходимо замерить это расстояние. Гофра продается в сложенном виде и ее длина в таком виде составляет около полуметра, но растягивается она почти на два метра.

Монтаж воздуховода с выходом на улицу:

Установка

Перед началом установки необходимо подготовить инструмент:

  • Перфоратор или ударная дрель;
  • Рулетка;
  • Молоток;
  • Строительный уровень;
  • Карандаш или маркер;
  • Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки.

Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

Современные вытяжки на любой вкус

Такой тип вытяжки вешается на дюбеля. Обычно они идут в комплекте с вытяжкой, но они слишком маленькие и ненадежные. Бывали случаи, когда такие дюбеля просто не выдерживали вес вытяжки. Рекомендуется приобрести два дюбеля с маркировкой 5х80 – это универсальные дюбеля, которые выдерживают даже вес навесных шкафов.


Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену. Затем один человек вновь прикладывает вытяжку так, чтобы отверстия на ней и не стене совпали. Второй прикручивает вытяжку при помощи отвертки. Осталось только поставить на место решетки-фильтры – и самая сложная часть позади. Уделите внимание декору если вы задумали стиль кантри в интерьере кухни.

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для кухни с островом: в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Главная сложность в установке заключается в монтаже воздуховода: его придется проводить по потолку, фиксируя через определенные промежутки. Желательно, чтобы путь отвода был как можно более прямым, без изгибов и углов: это может повлиять на производительность вытяжки.

Если помещение небольшая можно обойтись кухонной вытяжкой без воздуховода.

Вытяжка Самсунг обзор и установка:

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру. Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

  • Замерив расстояние от вытяжки до вентиляционной шахты
    , растяните гофру на необходимую длину;
  • Закрепите один конец гофры на основании отвода на вытяжке;
  • Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
  • Вставьте конец гофры для вытяжки в отверстие решетки.

Вытяжку тоже можно сделать изюминкой интерьера

Осталось только включить вытяжку в розетку, но здесь есть некоторые нюансы. В современных квартирах, где предусмотрена установка вытяжек, Вы наверняка обнаружите на стене в области плиты одну или несколько розеток. Обычно у вытяжек не очень длинный провод – это их неизлечимая «болезнь». Однако дотянуться до розетки такого шнура хватит. О том, какая должна быть высота розеток на кухне читайте в нашей статье.

нажмите чтобы увеличить

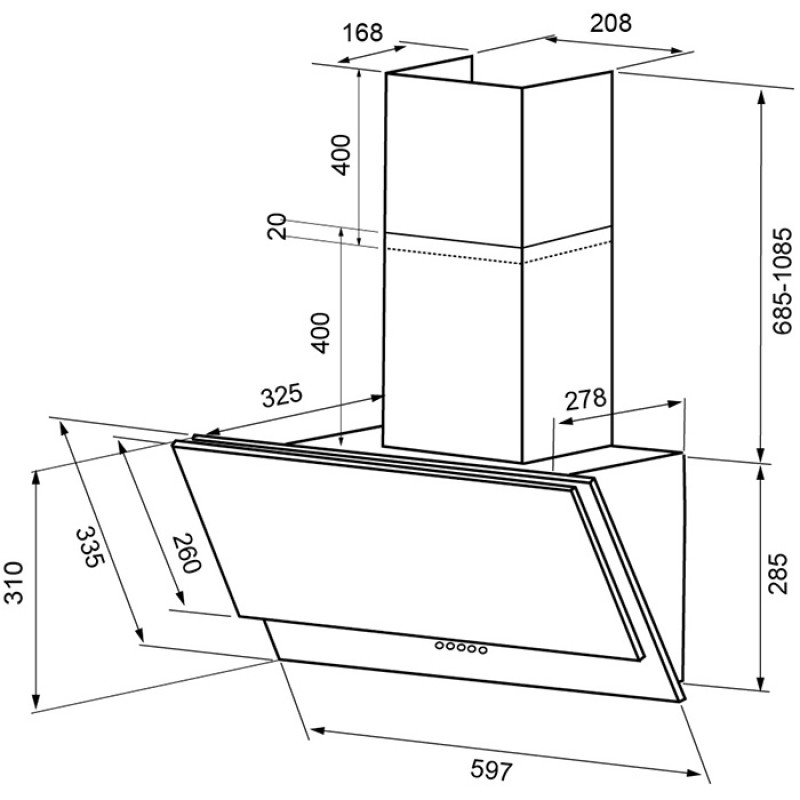

Монтаж наклонной вытяжки:

нажмите чтобы увеличить

Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку. В других наших статьях вы можете ознакомится с монтажом газовой колонки.

как установить и подключить к кухонной вентиляции, монтаж в квартире

Во время приготовления пищи требуется обеспечить качественную циркуляцию воздушных масс, дабы выводить с кухни различные запахи, а также уменьшить температуру в этом помещении. Для обеспечения такого эффекта не обойтись только системой естественной вентиляции. По этой причине над плитой помещается специальный прибор, который обеспечивает принудительную вентиляцию воздуха – кухонная вытяжка. В этой статье мы расскажем, как правильно ее установить и сделать ее работу эффективной.

Виды устройств

Установка различных моделей вытяжек может отличаться в зависимости от особенностей их конструкции и их категории.

Если брать в качестве критерия способ очистки воздуха, то эти устройства могут быть следующими.

  • Рециркуляционными. Такие модели оснащаются специальными фильтрами, в которых используется уголь. При прохождении через него воздух чистится и обратно поступает в кухню. Недостатком такого варианта будет необходимость постоянной замены угольных картриджей, ведь вымыть их нельзя. Обычно подобное устройство имеют плоские модели рассматриваемых устройств.
  • С проточным очистительным механизмом. Эти модели отлично очищают воздушные массы от копоти и испарений маслянистого характера, что очень часто наблюдается на кухне. Обычно эти вытяжки подключаются сразу к шахте вентиляции. Чтобы подобная вытяжка была максимально эффективной, ее размеры должны быть или такими же, что у плиты или поверхности для готовки, или больше. Подобные механизмы оснащаются шумными, хотя и мощными вентиляторами.

Любая вытяжка будет оснащена фильтром, но он может быть угольным, а может состоять из металлических решеток, которые легко вымыть. В проточных моделях такие фильтры защищают шахту вентиляции от попадания частичек жира.

Вытяжки могут отличаться одна от другой и по методу крепления.

  • Угловые. Такие модели будут актуальны, если плита находится в углу кухни. Угловые модели могут иметь как проточную, так и рециркуляционную систему. В соответствии с таким положением необходимо обеспечить беспрепятственный доступ к коммуникациям при монтаже – вентиляционной шахте и электропроводке.
  • Встраиваемые. Эти модели очень компактные и практически незаметны в кухне, так как обычно монтируются в специально отведенную для них нишу. Они требуют прямого подключения в вентиляционную систему. Это дает возможность им демонстрировать высочайшую эффективность. Здесь применяются в качестве фильтра металлические решетки, по причине чего их следует регулярно чистить. Их можно мыть в посудомоечной машине.

Подобный вариант смотрится довольно эстетично и может вписаться практически в любую концепцию дизайна, будь то современный лофт или старая добрая классика.

  • Плоские. Их устанавливают, когда доступа к шахте вентиляции нет по каким-либо причинам. Этот прибор полностью самодостаточен, хотя и работает от электросети. Обычно комплектуется вентилятором средней мощности. Стоимость такой вытяжки невелика, но здесь придется часто менять угольные фильтры.
  • Островные. Эти модели занимают много пространства, ведь крепятся к потолку прямо над плитой. В них обычно устанавливается мощный вентилятор, что дает возможность отлично справляться с очисткой. Такие вытяжки часто устанавливают посередине кухни, прямо над рабочей зоной. Островные решения имеют высокую цену и приятный дизайн.
  • Купольные либо каминные. Этот тип вытяжных систем относится к группе высокомощных устройств, которые имеют большие функциональные возможности. Обычно закрепляются на стену над плитой, занимая много пространства. В замене фильтров такие модели не нуждаются.

Следует отметить, что при выборе той или иной модели следует уделить большое внимание ее высоте. Во время установки ее следует располагать над газовой поверхностью на расстоянии 70-85 сантиметров, а над электро – от 60 до 85 сантиметров.

Подбор той или иной модели будет осуществляться в зависимости от типа кухни, расположенной в ней мебели, площади помещения и особенностей вентиляционной системы.

Необходимая мощность

При выборе такого типа оборудования важным критерием, который имеет серьезное влияние, является производительность очистки воздуха, что измеряется в кубометрах. Это значение определяет, какое количество воздушных масс рассматриваемый тип оборудования может пропустить через себя за один час работы.

Если говорить об отечественных нормативах, воздух в кухонном помещении в течение часа должен обновлять полностью 12 раз. И если вам нужно провести подсчет мощности, это можно сделать по простой формуле – высоту потолков необходимо будет умножить на площадь кухонного помещения и полученное число умножить на 12.

При проведении подсчетов необходимо сделать небольшой запас на падение мощности по причине наличия различных воздуховодных изгибов, протяженность шахты вентиляции и другие характеристики. Для этого к результату, который был получен, следует прибавить 30%.

Кстати, при приобретении той или иной вытяжки следует брать в расчет издаваемый ею шум. Обычно его уровень производители указывают в децибелах. Не следует приобретать модели, что издают шум более 50 децибел. Сегодня есть на рынке почти бесшумные модели с несколькими вентиляторами со специальным корпусом, что поглощает звук.

Большое количество недорогих установок встраиваемого типа отличается небольшими габаритами, но это преимущество может стать проблемой в плане недостаточной мощности воздухонасоса. Данную проблему можно устранить небольшой доработкой, которую можно легко выполнить собственноручно.

Суть в том, чтобы смонтировать дополнительный вентилятор канального типа в любой части воздуховода отходящего типа. Для осуществления этой затеи потребуется всего лишь парочка переходников. Нужно проложить шнур электроснабжения вентилятора либо параллельно с каналом, либо в нем самом.

Установка может осуществляться и с целью увеличения мощности уже с учетом того, что работает штатный вентилятор и дополнительный канальный. При желании можно осуществить и замену встроенного решения моделью наружного типа с получением мощности в два-три раза большей, чем стандартная производительность вентиляторов. Понятное дело, что слишком мощным вентилятором никто не будет комплектовать недорогую систему.

Необходимо не забывать, что переключатель, которым комплектуются вытяжки, имеющие возможность работы в различных режимах, может оказаться не рассчитан на подключение еще одного вентилятора, помимо стандартного. Тогда лучше не пытаться разобраться в сути устройства такого выключателя, а просто осуществить установку дополнительного тумблера корпусного типа. Для этого требуется всего лишь просверлить еще дополнительное отверстие в любой удобной части прибора и произвести установку выключателя и его подключение.

Требования

Если говорить о конструкции шкафа под вытяжку встраиваемого характера, то она довольно проста. В таком шкафчике две стенки по бокам с общей глубиной верхнего яруса, которые скреплены горизонтальной перегородкой сверху и без днища. Должна быть и внутренняя полочка, располагающаяся между стенками. Лучше присадку такой детали во время создания не заказывать: четыре конфирманта можно установить и самому, но вытяжка будет поставлена как можно более плотно.

С требованиями по размерам все будет сложнее. Чтобы после встраивания органично вписывалась в мебельную конструкцию, не создавая каких-то щелей и дыр, вытяжка либо ее чертеж с основными размерами уже должны быть у владельца до начала создания мебели. И габариты устройства должны подбираться с учетом ширины панели для готовки или плиты, а также момента, что фактически корпус будет на два-три сантиметра больше.

Нижняя часть будет самой широкой, поэтому именно от нее будут определяться основные габариты шкафа. Его размер снаружи должен иметь такую же ширину, как и сама вытяжка. Если говорить о мебельном корпусе, то его глубина может быть больше на 5-6 сантиметров. Тогда вытяжку можно сдвинуть к передней стенке, а открытую часть просто закрыть небольшой перегородкой для скрепления.

Следует помнить, что корпус скрытой части вытяжки будет иметь зазор в размере 1-1,5 сантиметра от шкафной стенки. Данным условием пренебрегать ни в коем случае нельзя, так как это одно из наиболее важных условий монтажа встраиваемой электрической техники.

Со высотой шкафа все более-менее понятно, так как обычно расстояние между дном верхнего яруса и столешницей составляет от полуметра до 65 сантиметров. Как упоминалось выше, расстояние между газовой плитой и устройством должно составлять от 70 до 85 сантиметров, а вытяжкой и электроплитой – 60-85 сантиметров. То есть секция, где смонтирована вытяжка, будет существенно выпадать из общего кухонного ансамбля. Высота шкафа в таком случае может быть на 8-12 меньше, чем других шкафов.

Монтажные работы

Монтаж вытяжки на кухне обычно делится на несколько этапов.

  • Сначала необходимо смонтировать вытяжку в необходимое место на стену. Это предполагает, что ее придется повесить над плитой, закрепив к стене либо к потолку.
  • Устройство подключается к электросети.
  • Подключение воздуховода и его выведение в канал вентиляции.

Начнем с купольной вытяжки. Устройства такого типа оснащены проточным фильтрационным механизмом и им требуется прямое подключение к шахте вентиляции. Чтобы обеспечить работу вентилятора, необходимо чтобы неподалеку была расположена розетка. До того как собрать устройство, следует полностью осуществить сборку кухонного гарнитура. При этом не будет лишним нанести разметку, взяв в расчет габариты выбранной модели вытяжки. Закреплять ее к стене нужно максимально прочно. По этой причине под вытяжные крепления вначале пробивают отверстия с использованием дрели или же перфоратора, если стена выполнена из бетона или кирпича. В эти отверстия необходимо монтировать дюбеля и уже при помощи болтов прикрутить специальные крепления, которые поставляются обычно в комплекте.

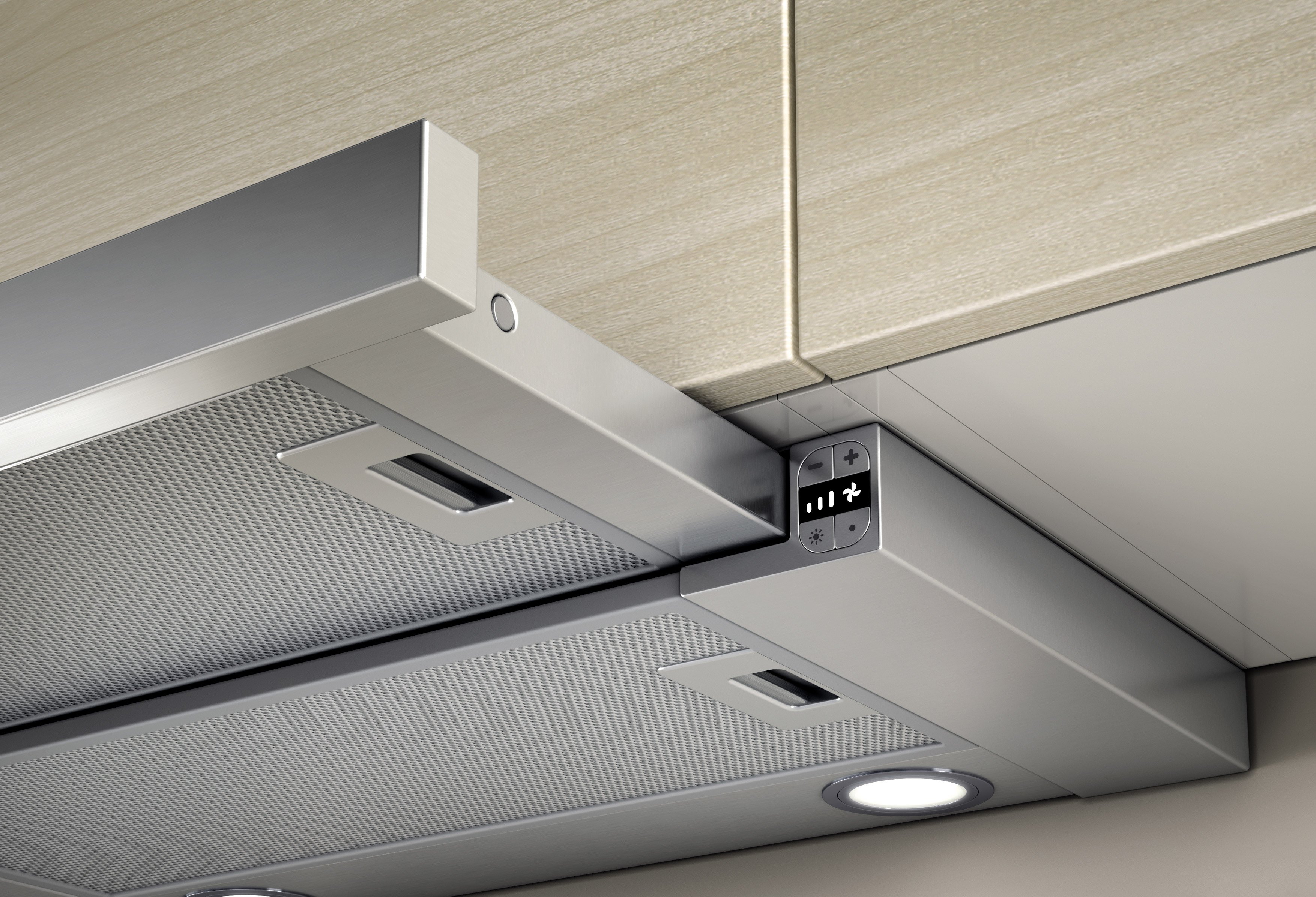

Если речь идет о встроенной вытяжке, то она будет практически незаметна в кухонном гарнитуре. Обычно такой тип устанавливается или в специальную панель, что выдвигается, или в специальный ящик, который является навесным. Если необходимо сделать монтаж в шкаф, то следует понимать, что он должен быть сделан строго по габаритам устройства. Узнать его характеристики можно по информации, которая будет содержаться в инструкции к технике.

Учитывая, что вытяжка подобного типа является встраиваемой, ее нижняя часть должна находиться на одном уровне со шкафом. По этой причине дно поднимается на высоту устройства, после чего прикручивается к нему. Масса данной конструкции будет внушительной, по причине чего все комплектующие должны быть установлены верно. Дно лучше всего фиксировать при помощи евроболтов.

Отметим, что шкаф будет закрывать воздуховодный канал. В нем необходимо проделать отверстие для гофрированной трубы. Если шахта вентиляции располагается в стене за шкафом, что часто бывает в частных домах, то следует выпилить и заднюю стенку. Если же речь идет о квартире, то канал будет располагаться у потолка, по причине чего следует выпилить верхнюю часть. Шкаф кладется на пол или на бок и к нему прикрепляется корпус вытяжки. Теперь все ставят на место и прочно прикрепляют болтами. Но одних болтов будет недостаточно по причине того, что масса конструкции будет слишком велика. Для усиления к стене следует сначала прикрепить специальный металлический профиль, предназначенный именно для навесных шкафов, и уже на него сбоку приделывается конструкция.

Теперь необходимо к вентиляционному механизму и вытяжке прикрепить трубу, выполненную из гофры. Вытяжка подключается к электросети и осуществляется проверка ее работоспособности. Теперь необходимо лишь закрепить фасад шкафа, после чего работа будет закончена.

Если необходимо установить плоскую вытяжку рециркуляционного типа, то следует сказать, что это конструкция подвесного типа, что нависает над плитой либо варочной панелью. Здесь установлена рециркуляционная очистительная система и нет воздуховода, по причине чего вся конструкция является плоской.

Чтобы сделать установку этой модели более простой, следует соблюдать такие правила.

  • На корпусе устройства есть специальные отверстия, чтобы закрепить его к стене. Под них с помощью перфоратора в стене пробиваются отверстия, куда вставляются так называемые дюбельные гвозди.
  • К ним прикрепляются навесы, которые обычно поставляются с устройством в комплекте. На них и прикрепляется вытяжка.
  • Теперь необходимо лишь подключиться к сети и можно использовать устройство.

В общем, как можно убедиться, схема монтажа различных моделей вытяжек будет примерно одинаковой. Даже если у вас есть самодельная вытяжка, то она будет устанавливаться по такой же процедуре.

Подключение к электросети

По причине накапливания пара и жировых отложений внутри такой техники есть вероятность получить удар током, если подключение было осуществлено неправильно. Чтобы подключить вытяжное устройство на кухне и подать на него электричество, должно быть три кабеля – фаза, ноль и земля. Проведение земли по стандартам должен быть желтого цвета, разделенного зеленой полоской. И перед тем как начинать монтажные работы, следует убедиться, что заземление вообще есть.

Конечно, если в кухне уже есть заземлительный кабель и смонтированы розетки евростандарта, то это существенно упрощает подключение: достаточно подключить провод к заземлительному контакту, что обычно имеет обозначение в виде полосок различной длины либо буквенной аббревиатуры GND. Если в устройстве заземление не предусмотрено, а такие модели на рынке встречаются, то лучше сделать его самостоятельно, просто присоединив кабель к корпусу из металла.

Если же в розетках заземление не предусмотрено, то проводить его необходимо своими руками. Но если не знаете, как сами сможете это сделать, то лучше прибегнуть к услугам соответствующего специалиста. И не следует пытаться присоединять нулевой провод к трубам либо батарее. Его необходимо закреплять исключительно на глухой нейтрали.

Не следует забывать и о том, что вытяжка должна включаться в отдельную розетку, которая монтируется на уровне вытяжного зонта всего механизма или чуть выше.

Во время строительства любого помещения, которое будет использоваться для проживания людей, делается и вентиляционная система. Когда вы или специалист, которого вы вызовите, осуществляет подключение кухонной вытяжки, то ее работа нарушается. Чтобы свести эти нарушения к минимуму, следует осуществить монтаж дополнительного короба, оснащенного спецклапаном. Его принцип работы крайне прост: когда вытяжка отключена, то клапан перекрыт крышкой, а воздух выходит самостоятельно. Когда идет приготовление пищи и вытяжка активируется, то клапан напорной силой воздуха от вентилятора перекрывает дырку естественной вентиляции. Подобный механизм имеет плюсы – нет тяги обратного типа.

Теперь перейдем непосредственно к описанию процесса подключения вытяжного устройства к электрической сети.

Когда конструкция была полностью установлена, необходимо осуществить монтаж розетки, если ее еще нет на нужном месте. Следует провести отдельную линию от коробки раздаточного типа. Будет неплохо, если она расположена на стене, расположенной в коридоре. Тогда необходимо будет лишь выполнить в стене отверстие, осуществить вывод проводов и прикрепить розетку в удобном для вас месте.

Если раздаткоробка располагается на немалом расстоянии или в неудобном месте, то работы предстоят довольно серьезные. Сначала необходимо проштробить стены, проложить провода, после чего осуществить подключение к электрощитку. Но все будет зависеть уже от каждого конкретного случая.

Монтаж вентиляционного канала

Существует две основные категории воздуховодов для вытяжных устройств.

  • Алюминиевые гофрированные. Они хорошо гнутся, растягиваются и их можно подогнать под тот или иной размер. Такой вариант воздуховода не создает шума и вибрации, но с эстетической точки зрения его нельзя назвать красивым. Обычно он прячется в шкаф, короб или же внутрь подвесного потолка.
  • Воздуховоды, выполненные из поливинилхлорида или пластика. Такой материал весит немного и считается довольно прочным. Из-за наличия гладкого покрытия воздушные потоки во время движения не формируют никакого шума.

До установки воздуховода на кухне следует убедиться, чтобы не была закрыта трубой единственная стандартная отдушина в комнате. Если она только одна, то часто пробивается и другой выход из шахты и монтируется клапан обратного типа, что будет перекрывать поток при активации устройства. Также можно использовать спецкороб с клапаном типа «хлопушка».

Теперь перейдем непосредственно к монтажу воздуховода. Сначала необходимо просунуть гофру в сделанные отверстия, а в верхней стенке шкафа необходимо придать ей необходимую, как правило, квадратную форму. Теперь необходимо обрезать гофру с небольшим запасом, а также сделать надрезы на углах, чтобы загнуть их наружу.

Необходимо шкаф с гофрой повесить на стену. Перед этим следует не забыть об обработке всех воздуховодных стыков при помощи герметика на основе силикона. Это необходимо, чтобы конструкция была герметична и не было потерь мощности. На следующем этапе необходимо закрепить самодельный короб на шкафу, что позволит соединить гофрированный материал с шахтой вентиляции. Его также не будет лишним посадить на силикон.

Если щели слишком большие, то их лучше не пытаться заделать при помощи силикона. Тогда необходимо использовать монтажную пену.

Теперь закрепляем вытяжку в шкафу. Лучше прикрутить ее на саморезы или же на дюбели. Второй вариант будет актуален, если крепление предназначается для стены.

Крепко прикрепляем гофру к вытяжному устройству и осуществляем фиксацию, применяя хомут. Смазывать соединение герметиком тут необязательно.

Если подключение вытяжного устройства осуществляется напрямую в вентиляцию, то достаточно просто осуществить прямое подсоединение воздуховода к вентиляционной шахте. Для осуществления их удобной состыковки можно использовать спецрешетку, в которой имеется круглое отверстие.

Если речь идет о монтаже поливинилхлоридных воздуховодов, то установка будет аналогичной: просто присоединяем трубы к комплектующим углам и проводим их до вентиляции.

При установке вентиляции следует по возможности максимально снизить количество трубных изгибов. Это позволит сберечь хорошую воздушную тягу в трубе. Каждый трубный поворот снижает мощность тяги примерно на десять процентов.

Полезные советы и частые ошибки

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Не следует также стесняться консультироваться со специалистами по вытяжным системам, если вы хотите осуществить самостоятельную установку. Будет хорошо, если у вас есть помощник, который уже сталкивался с какими-то проблемами при создании вентиляционной системы – тогда у вас будет с кем обсудить ту или иную проблему.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

  • ультрафиолетовыми;
  • на основе химии;
  • электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Кстати, использование такого решения может решить вопрос и подсветки плиты или варочной панели, так как кроме упомянутого излучения, ламы излучают еле заметный голубоватый или же белый цвет.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

  • В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
  • При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

В целом, две эти ошибки устранить сравнительно просто – достаточно просто расширить вход в вентшахту, а также осуществить монтаж спецрешетки для вытяжного механизма.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

О том, как установить вытяжку на кухне, смотрите в следующем видео.

Как установить вытяжку своими руками | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Сегодня в нашей статье мы расскажем о том, как установить вытяжку на кухне. Монтаж вытяжки достаточно прост, его можно выполнить самостоятельно. Но все же нужно иметь некоторые знания о том, как установить вытяжку.

В первую очередь обращаем Ваше внимание на то, что установка вытяжки на кухне, как и другие электромонтажные работы, требует полного соблюдения требований техники безопасности.

Чтобы выполнить подключение вытяжки, нам понадобятся следующие материалы и инструменты:

•    3х жильный кабель (например, кабель ВВГ 3х2,5)  для основной розеточной группы
•    розетка с заземляющим контактом на 16 Ампер типа SCHUKO;
•    инструмент для снятия изоляции, резки и оконцовывания проводов (стриппер).
•    штроборез (например, штроборез ПД-125/1400Э производства АО «Интерскол»)

Подключение вытяжки

Необходимо отметить, что вытяжка является маломощным электроприбором, поэтому рекомендуется подключать ее к основной розеточной группе. Следовательно, выделять отдельную кабельную линию и защитный коммутационный аппарат (дифференциальный автоматический выключатель) для ее подключения нет необходимости.

В кирпичной кладке или слое штукатурки при помощи штробореза подготавливаем борозды (штробы) для дальнейшей прокладки в них кабельных линий. Затем в штробе прокладываем магистральный 3-х жильный кабель ВВГ сечением 2,5 мм² до мест, от которых в дальнейшем будет выполнено подключение основных розеточных групп. К одной из таких групп будет подключаться вытяжка. Необходимо отметить, что концы кабелей должны иметь запас длины для повторного соединения.

Важно сказать, что питание всех розеточных групп рекомендовано осуществлять через УЗО или дифавтомат для обеспечения дополнительной защиты от поражения электрическим током. Поэтому после прокладки и фиксации кабелей, при помощи стриппера в щите зачищаем кабель и производим подключение жил к дифференциальному автомату в следующей последовательности:

•    жилу с изоляцией белого цвета (фаза) – к нижней клемме «2» дифавтомата;
•    жилу синего цвета (рабочий ноль)  – к нижней клемме «N» дифавтомата;
•    а желто-зеленую жилу (защитное заземление) подключаем к свободной клемме шины заземления.

Возвращаемся к распределительным коробкам, зачищаем и маркируем жилы, а затем жилы с одинаковыми маркировками соединяем, например, при помощи сварки. Места соединений изолируем защитными колпачками. Закрываем коробки и выполняем отделочные работы.

Далее приступаем к установке электрофурнитуры. В монтажной коробке кабель зачищаем стриппером и производим подключение розетки:

•    жилы с изоляцией белого (фаза) и синего (рабочий ноль) цветов соединяем с  крайними клеммами розетки;
•    а жилу желто-зеленого цвета  (защитное заземление) – с центральной клеммой с маркировкой заземление

После подключения розетки выполняется установка кухонной вытяжки и воздухоотвода. Подключаем кабель питания вытяжки в розетку.

Таким образом, мы рассказали, как подключить вытяжку на кухне к электричеству. Вы также можете посмотреть наше видео, в котором подробно показано, как выполняется установка вытяжки на кухне своими руками.

монтаж и подключение к вентиляции своими руками

Вытяжка — незаменимое устройство, которое улучшает микроклимат кухни

Последовательность этапов при монтаже вытяжки

Установка вытяжки на кухне позволяет эффективно выводить из помещения дым, пар и неприятные запахи, не позволяя им проникать в другие комнаты. Провести ее монтаж можно самостоятельно, для этого нужно знать последовательность действий:

  1. Установка вытяжки непосредственно на кухне. Можно располагать ее как открыто, так и сделать встроенной (то есть спрятать в верхний кухонный модуль). Вариант установки кухонной вытяжки зависит от ее формы и размеров, а также от предпочтений хозяев.
  2. Подключение прибора к электропитанию.
  3. Монтаж вытяжной трубы.
  4. Подсоединение вытяжки к вентиляционному каналу.

Важно! При подсоединении к вентиляционному каналу обязательно нужно помнить, что естественная вентиляция должна быть сохранена.

Есть три варианта установки вытяжки на кухне своими руками:

  • в шкафчик;
  • под шкафчик;
  • отдельно.

Каждый из вариантов имеет свои особенности, поэтому желательно перед установкой (а лучше перед покупкой вытяжки) ознакомиться со всеми и решить, как выполнить проще.

Розетка должна располагаться близко к вытяжке, чтобы уменьшить количество висящих проводов. Лучше делать розетку в кухонном шкафчике или над ним, но от розетки до потолка должно оставаться минимум 3 см.

Внимание! Подключение вытяжки на кухне к электричеству лучше доверить специалисту. Если же такой возможности нет, то нельзя забывать о заземлении и месте размещения розетки — лучше обустроить ее внутри шкафчика, непосредственно возле вытяжки.

Монтаж вытяжки в кухонный шкаф

Как установить вытяжку на кухне в верхний шкафчик? Встроенная вытяжка впишется в любой дизайн кухни. Но для установки такого варианта потребуется разобраться в последовательности работ:

  1. Нижняя полка шкафчика снимается полностью, либо в ней делают отверстие, по форме и размеру четко подходящее к размерам рабочей поверхности вытяжки.
  2. Затем демонтируется средняя полка шкафчика. В ней необходимо проделать отверстие для воздуховода и электрокабеля.
  3. Последний этап — подключение вытяжки и сборка шкафчика (установка полки и дверцы).

Данная вытяжка встроена в подвесной кухонный модуль и скрывается за его дверками. Чтобы не делать отверстие под вытяжку в нижней полке, ее полностью открутили. Вытяжка прикреплена к средней полочке шкафа саморезами.

Вырезать детали в полках ДСП удобнее всего с помощью лобзика. При квадратной форме воздуховода необходимо просверлить четыре отверстия по углам и затем лобзиком выпилить квадрат. Если же форма воздуховода круглая, то достаточно просверлить одно отверстие и затем использовать лобзик.

В средней полочке шкафчика, к которой и будет прикрепляться вытяжка, необходимо сделать и отверстие для электрокабеля.

Внимание! Установка вытяжки над газовой плитой проводится на высоте не менее 75-85 см, или 65 см в случае с установленной электрической плитой.

Затем вытяжка вставляется в шкафчик, на полочке отмечают будущие места крепления. По этим отметкам прикручиваются саморезы, и вытяжка прочно закрепляется в шкафчике.

Последним этапом является размещение верхнего модуля на своем месте и прикручивание дверцы.

В данном случае встроенная вытяжка выглядит более аккуратно за счет использования пластиковой вентиляционной трубы и отсутствия проводов. Подключение к электросети осуществлялось напрямую.

Монтаж вытяжки под кухонный шкаф

Как установить вытяжку над газовой плитой непосредственно под кухонным шкафчиком? Такой вариант используется преимущественно в тех кухнях, где нет необходимости в активной готовке, и регулярно работает только одна-две конфорки.

Важно! В этом случае в полочках шкафчика также придется делать отверстия для воздуховода (в каждой полочке придется просверлить круглое или квадратное отверстие). Крепление вытяжки осуществляется к нижней полочке.

Вытяжка, установленная под шкафчик, выглядит очень аккуратно и прекрасно вписывается в дизайн кухни

Единственным отличием такого варианта монтажа вытяжки на кухне является то, что панель остается открытой. Ее можно закрыть при помощи фальш-панели, которую легко подобрать под дизайн кухни. Прикрепить панель можно с помощью двустороннего скотча или клея.

Монтаж вытяжки на стену

Как установить вытяжку на стену? Этот способ является самым простым и надежным. Его легко выполнить своими руками без дополнительной траты времени и сил на высверливание отверстий в полочках кухонного шкафчика.

Прежде всего отмечают, на какой высоте от плиты будет располагаться вытяжка, и обводят место будущих креплений через заднюю стенку вытяжки.

Внимание! Чтобы не потерять мощность всасывания, нужно знать, как правильно установить вытяжку над газовой плитой, и какие параметры являются нормой. Над газовой плитой вытяжку лучше располагать на высоте 65-90 см.

Вытяжка установлена непосредственно на стену. Чтобы скрыть все провода и воздуховод, был использован специальный короб из хромированной стали, подходящий по стилю к панели вытяжки.

Следующее действие — просверливание отверстий в стене при помощи дрели (сверло 8 мм). Минимальная длина дюбеля должна быть 5 см. В верхние дюбели вкручиваются саморезы таким образом, чтобы на них можно было повесить вытяжку.

Если вытяжка крепко держится на верхних саморезах, то их можно полностью вкручивать, а в нижние дюбеля саморезы вкручиваются через отверстия в металлической задней панели вытяжки.

Подключение вытяжки к воздуховоду

В качестве воздуховода может использоваться пластиковая или гофрированная труба. Решая вопрос, как подключить вытяжку на кухне к вентиляции, необходимо определить, какие трубы будут использоваться, и выбрать способ их расположения от вытяжки до вентшахты.

По данной схеме легко понять, каким образом осуществляется устройство отведения воздуха от вытяжки до вентиляционного отверстия

«Гофра» — бюджетный вариант. Такие трубы изготавливаются из тонкого алюминия, не требуют покупки переходников, но имеют плохую шумоизоляцию. Фиксация гофрированной трубы осуществляется за счет хомутов.

Важно! Чтобы снизить уровень шума, необходимо как можно больше растянуть гармошку гофрированной трубы.

Пластиковые трубы при подключении вытяжки на кухне к вентиляции используются гораздо чаще, они практичные, легкие, имеют хорошую шумоизоляцию. Сечение ПВХ труб может быть прямоугольным или круглым. Кроме труб, для обустройства вентиляционного канала понадобится приобрести Г-образные переходники и герметик.

Вытяжка встроена в специальный шкаф. В этом случае заранее было подготовлено место под вытяжку и вентиляционную трубу в кухонном модуле.

Внимание! Диаметры вытяжки и воздуховода должны быть одинаковыми.

Если сузить диаметр вытяжной трубы, то вытяжке придется работать в усиленном режиме, что приведет к поломке двигателя очень быстро. Уровень шума при сужении трубы также значительно увеличится. Без веских причин никогда нельзя сужать диаметр вентиляционной трубы от вытяжки до вентиляционной шахты.

Важно! При монтаже вентиляции вытяжки на кухне необходимо соблюдать все тонкости, чтобы сделать дальнейшую эксплуатацию вытяжки безопасной.

Желательно использовать как можно меньше переходников и отдавать предпочтение трубам с круглым сечением. В них не только будет снижаться сопротивление, но и будет гораздо меньше оседать грязи и пыли, нежели в прямоугольных (особенно в переходниках, где угол составляет 90 градусов).

Нельзя полностью перекрывать вентиляционное отверстие при установке трубы в вентиляционную шахту. Обязательно нужно установить специальную решетку с клапаном, благодаря которой при работе вытяжки клапан естественной вентиляции будет закрыт, и воздух не будет повторно попадать в помещение. Когда же вытяжка будет выключена, то клапан откроется, и кухня будет вентилироваться естественным путем.

Очень красивый дизайн кухни с необычной вытяжкой. Так как плита имеет большую рабочую площадь, вытяжка также установлена максимального размера и по стилю оформлена под старину.

Разобравшись с вопросом, как установить вытяжку на кухне своими руками, можно смело приступать к работе и затем наслаждаться отличным результатом.

монтаж вытяжки, подключение к вентиляции

Кухонная вытяжка позволит продлить жизнь не только кухонному гарнитуру, но и в целом ремонту на кухне. Вытяжка удаляет с кухни все загрязнения, в том числе и жировые, которые образуются при приготовлении пищи. Чтобы вытяжка хорошо работала и была безопасной ее необходимо правильно установить и подключить к вентиляционной шахте дома.

Кухонная вытяжка устанавливается на определенном расстоянии от плиты. Это самый важный момент в установке вытяжки. Если вытяжка будет ниже требуемого, то существует риск возгорания, если выше, то эффективность ее работы будет маленькой.


Рис.1. Оптимальное расстояние между плитой и вытяжкой для разных типов вытяжек и плит.

Требования по высоте установки кухонной вытяжке можно посмотреть в инструкции к вытяжке или плите. Если таковые отсутствуют, то можно руководствоваться следующими размерами для наклонной вытяжки оптимальное расстояние 45-65 см, для горизонтальной вытяжки 75-85 см (безопасное расстояние установки также зависит от типа плиты см. рис. 1).

Кухонные вытяжки бывают различных конструкций и устанавливаются по-разному. Вытяжки можно разделить на подвесные и встраиваемые. Подвесные вытяжки крепятся к стене с помощью саморезов и дюбелей, встраиваемые закрепляются к кухонному шкафу.


Рис.2. Крепление навесной и встраиваемой вытяжки.

Вытяжка должна быть подключена к вентиляционной шахте дома. Таким образом все загрязнения с кухни будут удаляться из помещения, а не фильтроваться вытяжкой в режиме рециркуляции. Такой режим работы вытяжки более производительный.

Кухонная вытяжка к вентиляции подключается по средствам вентиляционного канала. В качестве вентиляционного канала может использоваться гофрированная труба или пластиковый канал. Пластиковый вентиляционный канал может иметь круглое или прямоугольное сечение.

Для подключения встроенной вытяжки к вентиляции необходимо сделать соответствующие отверстия в шкафу для прокладки вентиляционного канала.


Рис.3. Варианты вентиляционного канала для подключения кухонной вытяжки к вентиляции.

Основная трудность подключения вытяжки к вентиляции заключена в соединении вентиляционного канала и вытяжки, вентиляционной шахты и вентиляционного канала. Здесь важно обеспечить герметичность соединения.

Герметичность указанных мест соединений обеспечивается правильным подбором диаметра вентиляционного канала или переходников и диаметром выходного отверстия вытяжки и накладки на вентиляционную шахту. Если применяется гибкая труба, то дополнительно на места соединения необходимо установить хомуты.


Рис.4. Крепление гибкого вентиляционного канала к вытяжке хомутом.

Правильный вариант подключения вентиляционного канала к вентиляционной шахте это применение накладки с решёткой. Решетка обеспечит естественную вентиляцию кухни если кухонная вытяжка не работает.


Рис.5. Правильное расположение накладки на вентиляционную шахту. Решетка должна быть внизу.

Без всяких сомнений вентиляционный канал портит интерьер кухни, поэтому всегда стараются его скрыть или незаметно проложить. Наиболее простым решением является применение вентиляционного канала с прямоугольным сечением. Прокладывают такой канал по верхнему ряду шкафов ближе к стене. При общей высоте кухонного гарнитура в 2,5 — 2,7 м такой вент канал будет не заметен.


Рис.6. Скрытая прокладка вентиляционного канала по верхе кухонных шкафов.

Другим вариантом решения проблемы является прокладка вентиляционного канала в коробе из гипсокартона. В этом случае необходимо предусмотреть вентиляционные решетки в самом коробе, для обеспечения естественной вентиляции кухни.


Рис.7. Скрытый вентиляционный канал в гипсокартонном коробе. Дополнительно установлен вентилятор для естественной вентиляции кухни. В большинстве случаев допустимо вместо вентилятора устанавливать вентиляционную решетку.

И последнее что следует учитывать при установке кухонной вытяжки. Вытяжка — это электрический прибор поэтому к нему необходимо проложить электропроводку. Вытяжка подключается к электросети без дополнительных выключателей. Мощность вытяжки невелика, поэтому для ее подключения достаточно двухжильного провода с сечением 1 мм.кв. и обычной розетки.

ее врезка в верхний короб – Сделаем мебель сами

Здравствуйте друзья!

Сегодня мы с вами рассмотрим установку встраиваемой техники в кухонные модули.

Итак, допустим, мы имеем уже собранный заранее короб (с установленным фасадом). Имеем и вытяжку (в данном случае, она – обычная, прямая), которая требует врезки в этот короб.

Устанавливается она просто (в отличие от телескопической), по этому, для ее крепления в короб, мы просто снимем заранее установленный фасад.

Первое, что нужно сделать – это разметить нижний горизонт для вырезки отверстия под гофру, и под шнур электропитания вытяжки. Делается это довольно просто.

Переворачиваем короб низом вверх, и начинаем размечать.

Предварительно замеряв отступ отверстия от задней ее стенки, переносим этот размер на нижний горизонт (предварительно, разделив его на две равные части, так как отверстие находится строго по центру (по ширине) вытяжки).

Чертим обыкновенным циркулем круг, диаметр которого немного больше 120 мм (диаметр пластиковой насадки под гофру). В данном случае, диаметр нарисованного круга равен 130 миллиметров.

Сразу же размечаем место крепление шнура к вытяжке (в нижнем горизонте под него тоже нужно вырезать паз, чтобы короб, будучи повешенным на стену, не лежал на шнуре).

Теперь самое время вырезать, то что было нарисовано лобзиком. Для этого, внутри разметки, диаметром 130 миллиметров, сверлим сверлом отверстие 10 миллиметров.

Теперь туда можно спокойно вставлять пилку лобзика, и вырезать основное отверстие.

После того, как все сделано, сверлим в нижнем горизонте отверстия рабочим сверлом 4,5 миллиметра под крепление самой вытяжки к коробу. Сверлим их произвольно.

Теперь можно ставить короб на вытяжку (нужно его ровно выставить по заднему торцу и по ширине), и загоняем дрелью саморезы 3х16 в просверленные для них отверстия.

Все, вытяжка установлена.

Одеваем на короб фасад, крепим снятые газовые подъемники, и все.

Вот так просто устанавливается такая техника на кухне.

Остается только обмотать короб липкой лентой для транспортировки к месту установки, и идти отдыхать.

Как заменить вытяжку

Со временем вытяжки под шкафами могут становиться шумными и шероховатый. Если ваш нуждается в обновлении, заменить его на удивление легко и потребует всего пара часов.

Вот что вам понадобится для этого проекта DIY для начинающих:

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

  • Электродрель / отвертка
  • Бесконтактный тестер
  • Отвертка с плоским лезвием
  • Отвертка с крестообразным шлицем
  • Вытяжка
  • Зажим для электрического кабеля
  • Демпфер (при необходимости)

При выполнении этой самостоятельной работы обязательно экипировать себя с надлежащим защитным снаряжением.Мы сообщим вам на протяжении всего видео, когда вы следует и не следует использовать защитное снаряжение.

СТЕП ОДИН

Выключите питание. Начните с выключения питания диапазона вытяжка в главной служебной панели вашего дома. Если вы не уверены, какой выключатель вытяжку, включите ее и поверните выключатели, пока вытяжка не отключится.

ШАГ ВТОРОЙ

Отключить электр. Удалите жироулавливающий фильтр старого вытяжки. или фильтры, затем снимите крышку проводки, которая обычно соединяется с одним винт.Используйте бесконтактный тестер цепей, чтобы убедиться, что провода не находятся под напряжением. После этого открутите гайки, удерживающие белый и черный провода. вместе и отсоедините оголенный провод от зеленой группы заземлений.

ШАГ ТРЕТИЙ

Снять старый капот. Вытяжки обычно прикрепляются к шкаф наверху с четырьмя винтами и пазами под ключ. В некоторых случаях вытяжки будут также крепиться дополнительными шурупами в стене за шкафом. Есть Помощник поддерживает вытяжку, пока вы откручиваете винты.Наклоните переднюю часть капюшона сначала вниз, затем поднимите заднюю часть, когда снимете ее.

ШАГ ЧЕТВЕРТЫЙ

Установите зажим электрического кабеля. Снимите фильтры и крышку проводки и отложите их в сторону. Если электрический кабель в вашем доме выходит из строя из шкафа снимите заглушку кабельного зажима с верхней части новой вытяжки. Если кабель проходит сквозь стену, удалите заглушку с задней стороны капот, воткнув отвертку с плоским шлицем в выбивную прорезь и потянув за нее вне.Вставьте кабельный зажим снаружи вытяжки, зажимную гайку изнутри, затем затяните, нажав на выступы отверткой с плоским шлицем.

ШАГ ПЯТЬ

Подготовьте удаление воздуха. Для вентилируемых установок подготовьте соединения вентиляции и воздуховода в соответствии с инструкциями производителя. За в рециркуляционных установках снимите предварительно установленные пластины воздуховода.

ШЕСТЬ ШАГА

Подключите питание. Еще раз проверьте свои провода, чтобы убедиться, что они отключены. Пропустите домашний электрический кабель через кабельный зажим, затем затяните винты на задней части зажима.Используйте соединители для проводов, чтобы прикрепить черный и провода белого дома к соответствующим проводам вытяжки. Затем подключите провод голого дома. к зеленому винту заземления вытяжки и замените крышку проводки. Некоторые вытяжки оснащены электрическим кабелем и розеткой. В этих случаях просто прикрепите проводку капота, как домашний кабель.

СТУПЕНЬ СЕМЬ

Установить капот. Ввинтите крепежные винты в узкую часть каждого паза замочной скважины, оставляя каждый выступ примерно на одну восьмую дюйма.С помощью помощника прикрепите кожух так, чтобы каждая головка винта проходила через него. широкую часть прорезей, проталкивая электрический кабель в стену, когда вы идти.

ШАГ ВОСЬМОЙ

Установите нижнюю панель на место. Подсоедините жгут проводов лампы. и снова прикрепите нижнюю панель. Установите лампочки и снова установите крышку вентилятора. Ваша установка завершена. Сделайте шаг назад и полюбуйтесь своей новой вытяжкой.

Установка вытяжки

— Extreme How To

Ларри Уолтон

Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему вашей кухни.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно из ключевых усовершенствований — это установка вытяжки коммерческого типа. Вытяжка из нержавеющей стали не только добавила бы блеска изысканной кухне, но и открыла бы комнату для лучшего обзора окон и прилегающих жилых зон. В качестве дополнительного бонуса новая конструкция вытяжки будет предлагать лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки этого стиля, убедитесь, что поверхность стены и источник питания уже установлены.Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами. Они посчитали, что могут компенсировать любые потери хранения, связанные с удалением соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечили бы функциональное хранение, добавив при этом коммерческого ощущения кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой.Некоторые домовладельцы компенсируют потерю шкафов для хранения вещей, устанавливая открытые полки и стеллажи рядом с вытяжкой.

Шаг 2: Извлеките детали вытяжки из упаковки и установите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, выбранной вами для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки. Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: С помощью уровня отметьте отвесные линии, где будут расположены труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок. Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для канала вытяжки с помощью небольшой пилы для стен.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете попасть в стойку с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн на стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена ​​правильно.

Шаг 13: После разметки мест установки и добавления всех необходимых анкеров снова повесьте вытяжку и закрепите ее через заднюю часть в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить отверстие или два в местах расположения шпилек, чтобы убедиться, что вы крепитесь к твердой основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющих вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отводить пар из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия частей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите секции вытяжки так, чтобы длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите скобу капота к скобам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня имеет большие открытые пространства над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Ремодел капота Range

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам нужно будет отключить питание старой вытяжки, а также варочной панели, прежде чем накрывать варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любых карнизов шкафа поможет свести к минимуму повреждение стен.

Убедитесь, что вы удалили все винты, которыми навесные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Сделайте все ремонтные работы на стенах и покрасьте поверхность перед тем, как приступить к установке вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка патрубка вытяжки

Некоторым приборам для установки требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам придется установить переделанную соединительную коробку для розетки.

Разложите эту коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стене и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке — черный провод к золотому винту, белый провод к серебристому винту.

Загните провод на место, когда вы размещаете розетку в коробке. Прикрепите розетку к коробке шурупами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Сделанный.

Кухонные вытяжки — Air Novations

Как владелец коммерческой кухни вы знаете, что здоровая и чистая окружающая среда очень важна. Правильная вентиляция кухни имеет решающее значение для вашей способности создать эту безопасную среду, и Air Novations предлагает полный спектр услуг по вентиляции кухонь и коммерческих кухонных вытяжек. Независимо от того, открываете ли вы новый ресторан и устанавливаете вытяжку на кухню, или ваши нынешние нуждаются в ремонте, просто позвоните нам. Мы доступны круглосуточно и без выходных для оказания экстренной помощи в ремонте вентиляции на кухне, потому что знаем, что в нерабочее время что-то может пойти не так. У нас более 20 лет опыта работы со всеми видами коммерческих кухонь, и мы можем помочь вам с любыми услугами по вентиляции кухни, которые вам нужны. Позвоните нам сегодня, чтобы поговорить с одним из наших дружелюбных профессионалов.

Важность кухонной вентиляции

Приготовление пищи — это настоящее искусство, но при этом может образовываться множество различных загрязняющих веществ в воздухе, таких как дым, пар и дым.Это естественные побочные продукты приготовления пищи, но их необходимо использовать на кухне, чтобы поддерживать здоровую и безопасную окружающую среду. Здесь на помощь приходят кухонные системы вентиляции. Коммерческие кухонные вытяжки и вытяжные вентиляторы являются важной частью вашей кухни, и мы будем рады помочь вам сделать так, чтобы ваш воздух оставался как можно более чистым. Наши специалисты хорошо обучены и имеют опыт установки, ремонта и обслуживания всех типов и марок коммерческих кухонных вытяжек.

Установка кухонной вытяжки в ресторане

Если вы готовы открыть новый бизнес в сфере общественного питания, обязательно позвоните специалистам по установке кухонной вытяжки в ресторане Air Novations LLC. Наша команда экспертов будет работать с вами, чтобы точно определить, какой тип вытяжки вам нужен, а также ее стиль и размер, которые лучше всего подходят для вашей конкретной кухни. Оттуда наши специалисты установят вашу кухонную вытяжку так, чтобы она работала хорошо, выглядела потрясающе и обеспечивала качество работы, которого вы заслуживаете.

Ремонт кухонных вытяжек

Если вы похожи на большинство владельцев ресторанов, система вентиляции вашей кухни работает почти постоянно, чтобы быстро и эффективно удалять загрязняющие вещества из воздуха. Такое постоянное использование может привести к возникновению различных проблем с оборудованием. Если вы слышите раздражающий визг из вентиляционных отверстий или если вытяжной вентилятор вообще не работает, обратитесь к специалистам по ремонту кухонной вытяжки в Air Novations. Визг обычно вызван неисправным ремнем двигателя вентилятора, и если вытяжной вентилятор не включается, это может иметь какое-то отношение к компонентам проводки.

Позвоните в компанию Air Novations LLC по вопросам установки и обслуживания кухонной вытяжки

Позвоните нам в компанию Air Novations LLC для получения любых услуг по установке кухонной вытяжки. Мы доступны круглосуточно и без выходных, потому что знаем, что ваша работа владельца ресторана никогда не прекращается. Мы будем рады помочь вам сделать вашу кухню безопасным и здоровым местом для приготовления пищи для ваших сотрудников и клиентов.

Правильная высота вентиляционного кожуха | Правильная высота вытяжки

Как далеко должна быть установлена ​​вытяжка над варочной панелью?

Кухня — пожалуй, одно из самых важных мест в доме. Именно там готовятся самые интимные блюда и создаются воспоминания. Таким образом, каждый хочет, чтобы его кухня была хорошо оборудована, имела все необходимые компоненты и была полностью функциональна. Поскольку основная функция кухонной зоны — это приготовление еды, существует очевидная необходимость в надлежащей вентиляции, поскольку в процессе приготовления пищи выделяется горячий, душный воздух и жир.

Поэтому вентиляция вашей кухни, особенно варочной панели / плиты, занимает центральное место.В прошлом люди готовили еду в длинных трубах, через которые проходил дым, жир и горячий воздух, что способствовало вентиляции.

В наши дни площадь кухни уменьшилась в размерах, и для миллионов людей, живущих в многоквартирных домах, идея дымоходов просто немыслима. Установка вытяжек обеспечивает вентиляцию кухонь как в коммерческих, так и в домашних условиях. Эффективность этих вытяжек вместе с техническим обслуживанием зависит от того, насколько хорошо они установлены.Одним из наиболее важных факторов, которые следует учитывать при установке вытяжки, является высота над варочной панелью. При определении того, насколько высоко следует располагать вытяжку над варочной панелью, необходимо учесть несколько соображений.

Как работает вытяжка?

Прежде чем мы углубимся в технические детали установки вытяжки, важно понять, как работают вытяжки. Эти знания послужат основой для других соображений, которые мы обсудим в этой статье.

Как упоминалось ранее, в процессе готовки образуется жир и пар. Они поднимаются к потолку и, как и все плавучие элементы, расширяются при подъеме. Вытяжка помогает вытеснить эти элементы, всасывая их и направляя из кухни. Поскольку жир и пар расширяются по мере подъема, это означает, что чем выше установлена ​​вытяжка, тем шире она должна быть для эффективного удаления этих элементов.

Теперь, когда мы увидели, как работает вытяжка, давайте посмотрим на факторы, которые следует учитывать при определении высоты установки.

Какая у вас варочная панель?

Прежде чем решить, на какой высоте должна быть установлена ​​вытяжка, вы должны рассмотреть тип используемой варочной панели. Для разных варочных панелей может потребоваться разная высота вытяжки. Например, газовый барбекю будет выделять больше жира, чем электрическая плита, и это может потребовать дополнительных технических соображений для определения правильной высоты. Давайте рассмотрим некоторые из различных типов варочных панелей и рекомендуемую высоту вытяжки для каждой из них.

Сколько кубических футов в минуту для газовой плиты?

Газовые варочные панели по своей природе создают много горячего и душного воздуха во время приготовления пищи. Если у вас есть профессиональная газовая варочная панель, вам нужно быть более осторожным, поскольку у нее более высокая мощность горелки, чем у традиционных газовых варочных панелей.

Для профессиональных газовых плит самой распространенной вытяжкой является настенная вытяжка с навесом 18 дюймов. Вытяжку этого типа следует устанавливать на высоте от 30 до 36 дюймов над варочной панелью.Другой вид вытяжки для профессиональных газовых плит — это вставка / вкладыш вытяжной вытяжки. Он предназначен для установки внутри индивидуального шкафа над варочной панелью, и, поскольку большинство нестандартных вытяжек спроектировано так, чтобы соответствовать кухонным шкафам, наиболее распространенным материалом является дерево. Этот тип вытяжки требует большего зазора от варочной панели из-за деревянного шкафа, а рекомендуемая высота установки составляет 36 дюймов над варочной поверхностью.

Традиционные вытяжки под шкаф и вытяжки в стиле дымохода также немного распространены.Для этих вытяжек требуется расстояние не менее 30 дюймов от варочной панели до нижней части вытяжки. Для островных кухонь устанавливаются вытяжки отдельно стоящие / островные. Они поддерживаются потолком, по сравнению с другими моделями, поддерживаемыми стеной.

Островная кухонная вытяжка из дерева должна иметь зазор не менее 36 дюймов от варочной панели, в то время как вытяжка из нержавеющей стали требует зазора 30 дюймов. Чтобы увеличить высоту островной вытяжки, также рекомендуется, чтобы вытяжка была немного шире, чем варочная панель. Например, если у вас плита 30 дюймов, рекомендуемая ширина вытяжки будет 36 дюймов.

Сколько кубических футов в минуту мне нужно для электрической варочной панели?

Электрические плиты

не производят столько дыма и горячего воздуха, как газовые плиты, и в результате большинство людей предпочитают устанавливать вытяжку меньшего размера, чем профессиональные вытяжки. Поскольку выделяется меньше тепла, жира и дыма, вытяжки для электрических кухонных плит можно устанавливать на той же высоте, что и газовые вытяжки, или даже ниже.Однако при выборе оптимальной высоты установки необходимо учитывать другие факторы, такие как высота кухонной плиты и безопасность.

Какая идеальная высота для вытяжки?

Для пользователя варочной панели комфорт имеет первостепенное значение при определении высоты установки вытяжки. Вы не хотите, чтобы вытяжка блокировала ваше движение вокруг варочной панели или постоянно беспокоилась о том, чтобы не удариться головой о вытяжку во время готовки. Большинство людей также предпочтут устанавливать вытяжку выше уровня глаз. Важно отметить, что установка вытяжки там, где вы вынуждены работать в неудобных позах, представляет опасность для вашего здоровья. Большинство рекомендуемых высот установки подходят для большинства людей, но если вы один из немногих, кто выше среднего, то при определении высоты установки вытяжки следует учитывать свой рост.

Какой ширины должна быть моя вытяжка?

Зона захвата вытяжки является важным фактором при определении высоты установки.Если площадь захвата вытяжки больше, чем у расположенной ниже варочной панели, это означает, что вытяжка может более эффективно отводить весь пар и дым с меньшей высоты, и наоборот.

Размер плиты

Размер кухонной плиты является основным фактором, который следует учитывать при определении высоты установки вытяжки. Чем шире диапазон приготовления, тем больше пара и жир, образующиеся во время приготовления, могут расширяться и распространяться по большой площади. Это, в свою очередь, повлияет на эффективность вытяжки в зависимости от высоты установки.

Действительно ли мне нужна вытяжка для безопасности?

При установке вытяжки соображения безопасности имеют решающее значение для определения того, насколько высоко она должна быть установлена. Как упоминалось ранее, очень важно учитывать тип варочной панели. Если вытяжка установлена ​​неправильно, возникает риск возгорания, поскольку электрические компоненты вытяжки могут быть повреждены из-за сильного нагрева.

Что касается безопасности, то лучший способ избежать рисков для безопасности вытяжки — это поддерживать вытяжку в надлежащем рабочем состоянии. Отличный способ поддерживать вытяжку в чистоте. Если вытяжка установлена ​​на высоте, на которой вы не сможете ее должным образом очистить, то в долгосрочной перспективе существует риск накопления жира и масла, что может стать причиной возгорания.

Что такое CFM? Это кубические футы в минуту.

Мощность вытяжек измеряется в кубических футах в минуту или кубических футах в минуту. Вытяжка CFM — это главный фактор, который следует учитывать при определении высоты установки вытяжки, поскольку это лучший показатель ее эффективности. Если вытяжка имеет высокую производительность CFM, ее можно установить выше, и наоборот. Если вытяжка установлена ​​слишком высоко, расстояние будет влиять на ее эффективность по вытяжке дыма и пара.

Таким образом, очевидно, что если вы хотите установить вытяжку высоко, вам потребуется больше CFM. Некоторые эксперты предполагают, что на каждые 3 дюйма выше рекомендуемой высоты установки вашей вытяжке потребуется дополнительно 100 кубических футов в минуту для эффективной работы.

Какова высота вашей варочной панели?

Одним из факторов, которые чаще всего игнорируются при определении правильной высоты для установки вытяжки, является высота варочной панели. Важно учитывать высоту варочной панели от пола до верха и учитывать это при установке вытяжки, чтобы люди не натыкались на углы вытяжки во время готовки. Вообще говоря, ваша варочная панель будет находиться на высоте 36 дюймов от пола!

Если высота варочной панели выше средней, высоту вытяжки также следует увеличить. Однако расстояние между варочной панелью и вытяжкой следует поддерживать в рекомендуемых пределах.

План кухни

Планировка кухни играет важную роль в определении высоты установки вытяжки, так как она определяет, сколько места в вашем распоряжении. Разная планировка кухни также означает разную динамику рассеивания пара и жира, а это, в свою очередь, означает разную высоту установки вытяжки.

Хотя планировка кухни не влияет напрямую на высоту установки вытяжки, она определенно влияет на способ ее установки и ее эффективность.Например, вытяжка для варочной панели, прикрепленная к стене, не будет установлена ​​так же, как вытяжка для кухонной плиты островного типа.

Руководство производителя

Как и все изделия, вытяжки поставляются с инструкциями по установке от производителя. В этих руководствах излагаются рекомендуемые условия для максимальной эффективности, и они должны входить в число основных указаний о том, насколько высоко можно установить вытяжку. Важно учитывать требования руководства наряду со всеми другими соображениями, чтобы убедиться, что вытяжка установлена ​​правильно.Например, в руководстве по установке вытяжки SMEG рекомендуется, чтобы расстояние между варочной панелью и нижней частью вытяжки составляло 65 см, если иное не указано в руководстве по установке варочной панели. Эти рекомендации — отличное начало для определения высоты, на которой ваша вытяжка будет работать эффективно и безопасно.

Региональные строительные нормы и правила

В дополнение ко всем упомянутым выше соображениям необходимо обязательно учитывать строительные нормы и правила вашего региона по установке вытяжек.В большинстве штатов США средняя высота от верха кухонной плиты до низа вытяжки составляет 18 дюймов, и это минимальный зазор по высоте, требуемый большинством строительных норм.

Еще одним важным фактором при установке вытяжки на рекомендуемой высоте является точное измерение расстояния. Выполнение правильных измерений перед установкой — это первый шаг к установке вытяжки на нужной высоте, который следует выполнять с большой осторожностью и умением. Также стоит упомянуть, что вам следует выбрать вытяжку правильного типа для своей кухни, поскольку небольшие отклонения в технических характеристиках в конечном итоге приведут к неправильным процессам установки и финансовым потерям.

Также важно учитывать, для каких продуктов вы собираетесь использовать варочную панель. Некоторые продукты, такие как рыба, бекон и морепродукты, требуют большей вентиляции, чем другие продукты, и это следует учитывать при определении высоты установки и типа вытяжки.Если вы любите продукты, которые требуют от вас вок, то вам стоит учесть это при установке варочной панели и вытяжки и убедиться, что вы оставляете достаточно места для приготовления пищи. Как упоминалось ранее, простота очистки и обслуживания также является важным фактором, предотвращающим риск возгорания и накопления жира.

Лучший способ узнать, на какой высоте должна быть установлена ​​вытяжка над варочной панелью, — это нанять профессионального дизайнера кухни. Если вы обратитесь к специалисту, вам будет гарантировано, что будут должным образом учтены все факторы, обсуждаемые в этой статье, и соблюдены надлежащие процедуры установки. Таким образом, вам не придется беспокоиться о том, что вытяжка свешивается боком или система вентиляции не работает должным образом из-за неправильной установки.

Артикул:

  • http://www.impalakitchens.com.au/what-height-to-put-a-rangehood/
  • https://www.coolblue.nl/en/advice/distance-between-cooktop-and-range-hood.html
  • https://blog.yaleappliance.com/how-high-do-you-hang-a-range-hood
  • https://kitease.com/range-hood/range-hood-height
  • https: // www.smeg.com.au/smeg_au/docs/user_manuals/LIFTB900.pdf

Как заменить кухонную вытяжку

Замену кухонной вытяжки легко выполнить вместе с членом семьи или другом. Хотя вы можете задаться вопросом, зачем кому-то заменять кухонную вытяжку, обычно ответ прост. Например, кто-то может захотеть обновить внешний вид своей кухни. Или кто-то может заменить его из-за того, что он не работает должным образом. В любом случае вот как заменить кухонную вытяжку.

ПРЕДУПРЕЖДЕНИЕ : Помните, что вы имеете дело с электричеством, поэтому держитесь подальше от воды и соблюдайте все меры безопасности, указанные производителем.

Шаг 1 — Отключите электричество

Не забудьте отключить подачу электричества на старую кухонную вытяжку. Это нужно будет сделать через коробку автоматического выключателя. Подождите 10–20 минут, а затем проверьте провода с помощью тестера цепей, чтобы дважды убедиться, что на кухонную вытяжку не подается электричество.

Шаг 2 — Удалите старую вытяжку

После того, как вы точно узнаете, что на нее не подается электрический ток, вы можете начать процесс удаления старой кухонной вытяжки. Сначала следует снять крышку электропроводки, которая находится у светильника. Затем попросите члена семьи или друга держать старую кухонную вытяжку, пока вы откручиваете от нее все винты или болты. Как только это будет сделано, вы можете свободно снимать его.

Шаг 3 — Проверка проводки

Дважды проверьте, что у вас есть как минимум 12 дюймов проводки для подключения кухонной вытяжки к стене.Следует отметить, что если у вас кухонная вытяжка без вентиляционных отверстий, перейдите к шагу 5.

Шаг 4 — Найдите воздуховоды

Если ваша новая кухонная вытяжка имеет вентиляционные отверстия, вам нужно будет найти вентилятор или вентиляционный канал. Как только вы найдете его, вы можете открыть вентиляционное отверстие, где оно будет принадлежать.

Шаг 5 — Провода

Откройте крышку для проводки и поместите ее в безопасное место для легкого доступа.

Шаг 6 — Установите новую кухонную вытяжку

Попросите друга или члена семьи поднять кухонную вытяжку и отметить места, где будут находиться винты или болты.Затем попросите их поставить кухонную вытяжку и ввернуть шурупы наполовину в отверстия. После этого можно задвигать кухонную вытяжку.

Шаг 7 — Проложите проводку

Слегка протяните проводку через соответствующие отверстия и соедините оба черных провода от новой кухонной вытяжки с черным проводом от стены с помощью гайки. Затем соедините два белых провода от вытяжки с белым проводом от стены, снова используя проволочную гайку. Затем подключите зеленый провод к зеленому винту заземления.Затем снова установите проволочное покрытие.

Шаг 8 — Затяните винты

Завершите затяжку винтов на месте.

Шаг 9 — Тест

Убедитесь, что вентилятор и свет работают. Если предполагается, что он будет выходить наружу, убедитесь, что воздух выходит из вентиляционного отверстия без проблем. Если что-то не работает должным образом, повторяйте шаги 6 и 7, пока все не станет хорошо. Помните, что вы будете работать с электрооборудованием, поэтому соблюдайте меры безопасности, установленные государством или городом.

30-дюймовая вытяжка под шкафом с кнопочным управлением Тонкая вытяжка из нержавеющей стали с 3-скоростным вытяжным вентилятором Канальный и бесканальный трансформируемый CIARRA CAS75918B: Приборы

4,0 из 5 звезд Красиво, но не 30 дюймов . ..
Some Blue Devil — 21 декабря 2020 г.

Купил это как безвентиляторную замену 15-летнему стандартному белому устройству BROAN.

Упаковки хватило, повреждений нет.
Инструкции по установке вентиляции, если честно, там не было. Но это не ракетостроение. Я цыпочка средних лет и сама смогла это выяснить и установить. И хотя мне нужно только руки, LOL, я использовал что-то, чтобы подпереть и удерживать устройство на месте во время установки. Голь на выдумки хитра. 🙂

Но нужно знать две вещи:
1. В комплекте идет ПРОБКА. Это хорошо с одной стороны: тестирование устройства перед его установкой.
После этого я отрезал вилку и жестко подключил ее к моей существующей установке.
2. Это не 30 дюймов. Это на 3/4 дюйма меньше этого. Мой БРОАН был не совсем 30 дюймов, а всего лишь на 1/4 дюйма. Так что я не знаю, что с этим делать. Теперь у меня есть щели с каждой стороны вентиляционного отверстия. Ну что ж.

Пришлось просверлить пару отверстий, чтобы прикрепить к моему шкафу, потому что отверстия, которые он идет, не подходят для моей планировки. Я смог сделать это с помощью портативного аккумулятора, не особо из-за того, что материал был на тонкой стороне.
К тому же он довольно легкий, что приятно.

Пока все хорошо. Похоже на экономичный апгрейд, достал примерно за 70 баксов.

Предложения по улучшению:
— Готово к подключению из коробки, без вилки кондиционера.
— Сделайте их ближе к 30 дюймам — 29 3/4 дюйма.
— 5 кнопок для освещения и вентилятора кажутся излишними: одна кнопка для каждой скорости вентилятора (3), одна для выключения вентилятора и одна для включения / выключения света ..
Две скорости вентилятора были бы просто прекрасны и тумблер для каждой функции, итого две.

Установка вытяжки на кухне для ресторанов

Идеальная кухонная вытяжка Установка для вашего ресторана или даже фургона с едой очень важна, потому что она контролирует распространение дыма и запаха, которые могут отпугнуть ваших клиентов. Kitchen Services предоставляет услуги по установке кухонной вытяжки под ключ, чтобы вам больше не приходилось беспокоиться о многих аспектах процесса установки кухонной вытяжной системы.

Стоимость установки вытяжки

, если вы закончили выбирать коммерческую кухонную вытяжку для ресторана.Важно сравнить затраты на установку у местных подрядчиков по производству кухонных вытяжек. В Kitchen Services мы обещаем конкурентоспособные цены и высокое качество обслуживания. Мало того, мы также обеспечиваем чистку и ремонт вытяжек. Помимо чистки и ремонта, мы предлагаем услуги по уходу за вытяжкой для вашей коммерческой кухни.

Для выбора правильной коммерческой кухонной вытяжки наиболее важными факторами являются размер и место для установки вытяжки. Знайте разницу между стилями вытяжки в зависимости от вашего кухонного оборудования, чтобы выбрать идеальную вытяжку.

Установка вытяжки для ресторана или вытяжки для профессионального использования

Установка коммерческой вытяжки отличается от бытовой кухонной вытяжки и обычно требует наличия опытных подрядчиков, работающих с коммерческой кухонной вытяжкой рядом с вами. Следовательно, прежде чем устанавливать коммерческую кухонную вытяжку, прочтите приведенные ниже рекомендации.

Вытяжные шкафы

типа I — правильный выбор для станций жарки, гриля и жарки. В то время как вытяжки типа II предназначены для станций, на которых происходит образование пара, например, при кипении и пропаривании.Если вы хотите разместить линию у стены, на краю или в любом другом месте на кухне, вы должны оценить. Всегда выбирайте вытяжки из нержавеющей стали.

Также учитывайте тип вытяжки, освещение, скорость вентилятора и метод движения воздуха. Производительность вытяжного шкафа измеряется в кубических футах в минуту (CFM). CFM определяет, сколько воздуха перемещается из агрегата наружу за одну минуту. Для расчета возьмите квадратные метры вашей кухни и удвойте эту сумму, чтобы определить необходимый вам CFM.

Вентилируемые против Невентилируемых вытяжек:

  • Вентилируемые вытяжки полностью удаляют раздражители из вашей кухни и вашего дома. По возможности выведите вытяжку за пределы здания. Вытяжные вытяжки, обычно используемые на коммерческих кухнях или в домах, с более широким диапазоном, как правило, производят больше дыма, дыма или грязного воздуха. В ресторанах и коммерческих кухонных системах вентиляции вытяжные вентиляторы особенно полезны для избавления от всего: от затхлого воздуха, неприятных запахов от готовки, чрезмерной влажности или тепла до вредных частиц дыма и паров жира.
  • Использование невентилируемых вытяжек — это жизнеспособный вариант, когда внешняя вентиляция невозможна. Очевидно, что это не лучший способ очистить воздух, но он хорошо работает, если воздух не может быть полностью удален, а воздух для подпитки занимает место воздуха внутри .. Для обеспечения хорошей работы вытяжки важно заменить рециркуляционные фильтры каждые несколько месяцев.
Размер:

Стандартная ширина кухонной вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя доступны настенные и подвесные модели для вашего индивидуального дизайна.

Техническое обслуживание:

Владельцы ресторанов часто пропускают обслуживание кухонных вытяжек. Мы устанавливаем лучшую кухню на нашу кухню, но забываем о регулярном уходе. Следовательно, масло и решетка начинают скапливаться. Это может привести к серьезным проблемам и даже к возгоранию.

Поиск и устранение неисправностей:
  • Вымойте поверхность вытяжки мыльной водой.
  • Очистите вентиляторы кухонной вытяжки от скоплений грязи и жира.

Старая смазка в системе вытяжки может отрицательно повлиять на обратную тягу вытяжного вентилятора. В результате в здании собирается дым, сажа, пар, повышая риск возникновения пожара.

Услуги по установке вытяжки

Высококачественная коммерческая вытяжная вытяжка обеспечит свежий и чистый воздух в вашем ресторане. Вы начинаете ресторанный бизнес своей мечты в Санта-Монике, Лос-Анджелес? Арендуйте Kitchen Services в качестве поставщика услуг по настройке, ремонту и техническому обслуживанию всех видов коммерческих кухонь.

Наши специалисты по установке вытяжек знакомы с инструкциями по установке вытяжек Wolf, а также с низкопрофильной очисткой вытяжек для ресторанов.

Можно ли установить вытяжку самостоятельно?

Это лишь некоторые из факторов, о которых следует серьезно подумать, выбирая подходящую вытяжку. Обратите внимание, что они даже не включают элементы, на которые необходимо обратить внимание во время установки, например получение разрешений.

Таким образом, вместо того, чтобы просто нанимать людей для установки коммерческой кухонной вытяжки , для вас было бы более выгодно положиться на нас в Kitchen Services , поскольку мы выполним все ваши требования по установке кухонной вытяжки — от консультаций и проектирования до получения необходимые разрешения, установка и окончательная проверка.

Часто задаваемые вопросы
Как установить вытяжку?

Чтобы установить вытяжку на кухне, первым делом необходимо собрать необходимые инструменты. Вам понадобятся мощность, уровень, измерительная лента, стенная пила, алюминиевая лента, крепежные винты и маркеры. Затем вы измерите свое пространство и отметьте отверстия для кабелей и шурупов.

Это приведет к бурению. Вы просверлите винты в указанном выше шкафу. После каждого шага необходимо следить за своим выравниванием.

Вытяжка должна совпадать с отверстиями для воздуховодов систем вентилируемой вытяжки. Перед тем, как затянуть винты, выровняйте вытяжку заново. Наконец, вы прикрепите провода.

Как установить вентиляционный канал вытяжки?

Для установки вентиляционного воздуховода вытяжного шкафа у вас должно быть место, в котором он будет проходить от вытяжного колпака наружу. Способ установки зависит от типа имеющихся у вас воздуховодов. В зависимости от типа вытяжного шкафа ваши воздуховоды могут проходить как вертикально, так и горизонтально.

Перед установкой вентиляционных каналов вытяжки необходимо учесть множество вещей. Поэтому мы советуем вам обратиться за профессиональной помощью, чтобы получить эффективные и надежные технические услуги.

Как установить вытяжку вытяжки через потолок?

Для установки вытяжки через потолок необходимо убедиться, что потолок достаточно прочен, чтобы выдержать вытяжку. Чтобы установить вытяжной колпак качественно, проверьте, пуст ли он, и ослабьте его опорные части.Затем вы соедините остальные детали.

Затем вы измерите и отметьте места на потолке. Так что на следующем этапе вы сможете проткнуть отверстия в этих местах. И последнее, но не менее важное: вы закрепите разобранные блоки с помощью зажимов для проводов.

На этом этапе вам может потребоваться помощь специалиста по ОВК. После этого установите вытяжку и аккуратно закройте ее.

Как установить под вытяжку шкафа?

Процесс установки вытяжки под шкафом аналогичен описанному выше.Однако для установки под шкафом есть одно отличие. Вы отметите отверстие в шкафу по размеру воздуховодов вашей вытяжки. С помощью лобзика вы прорежете отверстие в шкафу.

Как установить воздуховоды вытяжки через стену?

Чтобы установить вытяжной воздуховод через стену, сначала проделайте в стене отверстие с помощью пилы. Снаружи вы закрепите воздуховод вытяжки в отверстие в стене. Затем вы будете вставлять воздуховод в стену изнутри.Наконец, с помощью отверток вы закрепите вытяжку в стене.

Сервисные регионы

  • Альгамбра
  • Бель Эйр
  • Беверли-Хиллз
  • Брентвуд
  • Бербанк
  • Калвер-Сити
  • Лос-Анджелес
  • Марина Дель Рей
  • Monterey Park
  • Pacific Palisades
  • Pasadena
  • Santa Monica
  • Glendale
  • Hollywood
  • West Hollywood
  • Woodland Hills
  • Studio City
  • Tarzana
  • Echo Park
  • Encino
  • Sherman Oaks
  • Silver Lake
  • Venice
  • Westwood
.

Добавить комментарий

Ваш адрес email не будет опубликован.
