Как ставится варочная панель в столешницу. Как вырезать в столешнице отверстие под варочную панель. Советы по выбору шланга

Эта пошаговая инструкция о том, как вырезать отверстие в столешнице из дсп или мдф под варочную панель своими руками. Когда вы , вероятно, вам нужно знать, как вырезать отверстия в столешницах из дсп или мдф, если вы устанавливаете раковину или варочную поверхность. Эта задача может показаться простой, но мы можем заверить вас, что есть много нюансов, которые нужно учитывать для хорошего результата.

С одной стороны, вы должны внимательно следить за контуром газовой плиты, используя шаблон или следовать инструкциям, указанным на изделии. В большинстве случаев есть определенные ограничения, на которые вы должны обратить внимание, например минимальное расстояние от плиты к задней панели или с обеих сторон, к . Используйте большой угольник L-образный, чтобы нарисовать прямоугольник на рабочем столе, иначе углы будут не под прямым углом.

Чтобы получить точное отверстие, вы должны использовать хорошую пилу с соответствующим лезвием. Поэтому лезвие должно иметь, ориентированы вниз зубы, иначе оно будет раскалывать поверхность. Просверлите начальные отверстия вдоль четырех углов прямоугольника, используя дрель или (отверстие должно быть шире, чем размер лезвия лобзика).

План работ по установке варочной поверхности в столешницу

Материалы:

столешница;
столярный карандаш;
изоляционная лента.

Инструменты:

Защитные перчатки, защитные очки;
Пила или электролобзик;
Рулетка, уровень, угольник;
C-образные зажимы.

Наденьте защитные очки при выполнении разрезов.
Выберите лезвие с тонкими зубьями.

Срок выполнения работ

10 минут

При установке варочной поверхности газовой плиты или вы должны вырезать отверстия в столешнице.

Совет: следите за инструкциями производителя при вырезании отверстия в столешнице на кухне, если вы хотите предотвратить возможные проблемы

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

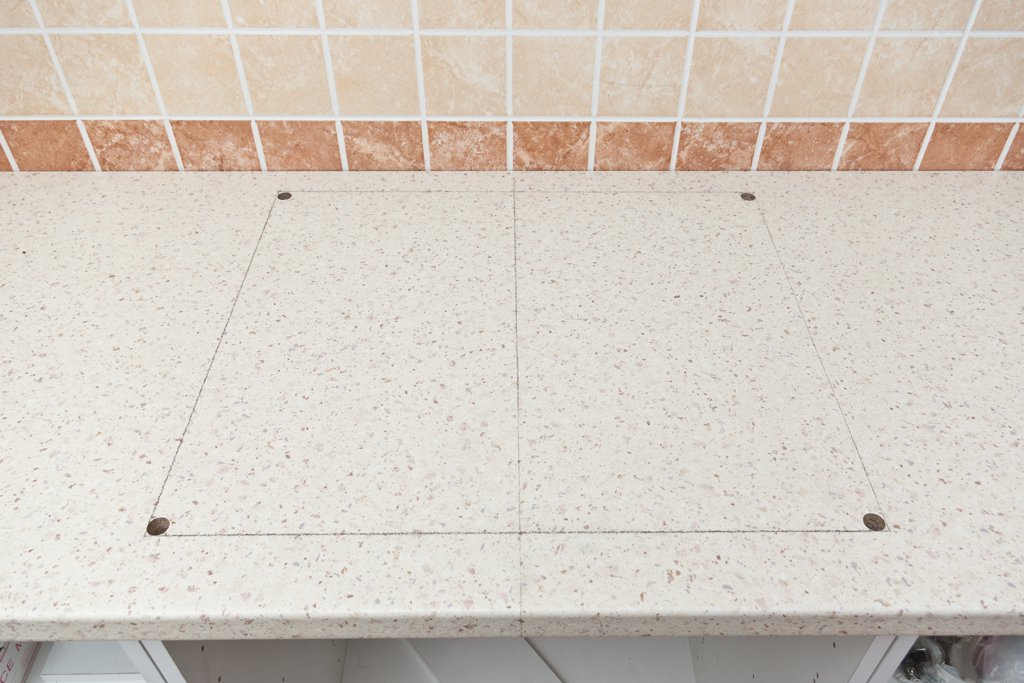

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов. Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура.

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах.

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие. Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

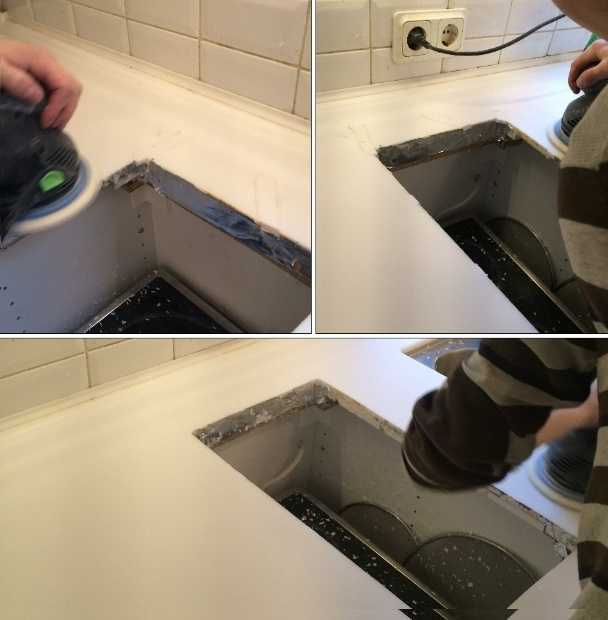

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Комплексные плиты для кухни, одновременно совмещающие в себе варочную панель и духовой шкаф, все дальше отходят в прошлое. Современные хозяйки все реже используют по прямому назначению духовые шкафы. Они все чаще превращаются в склад кастрюль и сковородок.

Зачем же переплачивать деньги за ненужный металлический шкаф, когда можно приобрести удобную и эстетическую варочную панель, а образовавшееся под ней свободное пространство прекрасно подойдет для хранения посуды и других вещей. Установка варочной панели в столешницу под силу даже неопытному мастеру, ведь ее монтаж совершенно не требует опыта и квалификации.

Разновидности варочных панелей

Итак, перед тем как приступить к такой процедуре, как установка варочной панели в столешницу своими руками (фото можете увидеть в этой статье), следует разобраться с разновидностями данных устройств.

Существуют следующие основные виды варочных панелей:

Электрические.
Индукционные.
Газовые.

Установку и монтаж последнего варианта желательно доверить профессионалу, так как неправильное подключение может привести к серьезным проблемам. При использовании в помещении газовых плит необходимо соблюдать особые требования. В процессе монтажа электрических панелей также важно соблюдать осторожность и правила безопасности при работе с высоким напряжением. Следует обеспечить качественное электрическое питание с заземлением.

При покупке варочной панели важно особое внимание обратить на ее Так как установка варочной панели в столешницу должна осуществляться с небольшим запасом по краям. Кроме того, нужно определиться с местом врезки. Заранее проведите

Установка столешницы

Если же с установкой можно справиться самостоятельно, но при наличии некоторых строительных навыков.

Вам потребуется следующее:

Затирочная масса для плитки.
Плитка для облицовки поверхности столешницы.
Монтажный или плиточный клей.
Плитка с вольфрамовым напылением.
Пистолет с силиконовым герметиком.
Электрический лобзик.
Водостойкая древесная плита.
Набор инструментов — угольник, отвертка, шурупы.

Замену столешницы следует начинать с демонтажа старой. Несмотря на то что старая столешница в дальнейшем вам не потребуется, снимать ее необходимо очень аккуратно, чтобы избежать повреждений кухонного гарнитура.

Очень важно подогнать новую столешницу под размеры вашей мебели. Вполне вероятно, что потребуется спилить лишнее. В таком случае оголяются незащищенные края ДСП. Данный материал прекрасно впитывает влагу, поэтому спилы нужно хорошо обработать герметиком. Если столешница монтируется спилами к плите, желательно закрыть их при помощи специальных торцевых планок.

Необходимые инструменты

Прежде чем перейти к такому процессу, как установка варочной панели в столешницу (фото показывают, какие они бывают), нужно подготовить следующие инструменты:

Карандаш.
Рулетка.
Лобзик.
Дрель-шуруповерт со сверлом по дереву диаметром 8-10 мм.
Герметик.

Подготовительный процесс

Для начала следует удостовериться в том, что в месте, где будет осуществляться установка варочной панели в столешницу, имеются доступные Наличие розетки, подходящая длина газового питающего шланга, без передавливания и перегибов для газовой плиты — это два основополагающих аспекта.

Если проводка старая и нет уверенности в том, что она надежная, рекомендуется провести для плиты самостоятельный кабель непосредственно от счетчика.

Установка варочной панели в столешницу

Для начала необходимо сделать отверстие в столешнице. Для этого согласно инструкции размечается проем. Если же инструкция отсутствует, то
обрисовывается полный габарит при этом с каждой стороны нужно отступить примерно по 5 мм.
С помощью дрели и просверливается отверстие, таким образом, чтобы не выходить за границу контура. Затем продолжаем работу лобзиком. Для уменьшения сколов рекомендуется взять пилку с мелкими зубьями. Помимо этого можно оклеить контур канцелярским или малярным скотчем.
После того как будет выполнен выпил, нужно закрасить или обработать герметиком спиленные края, чтобы предотвратить набухание столешницы.
Далее выполняется установка варочной панели в столешницу 28 мм, закрепляется и подключается к сети.

Врезка панели должна осуществляться с максимальной точностью. В противном случае даже ошибка в 1 см может испортить столешницу, которая является одним из самых дорогих элементов кухонного гарнитура.

Столешница из искусственного камня

По сравнению со своими собратьями из ДСП столешница из искусственного камня является наиболее долговечной. Несмотря на это, основной проблемой является установка варочной панели в столешницу из искусственного камня.

В большинстве случаев столешница из искусственного камня заказывается уже с готовыми отверстиями под конкретную варочную панель. Но как быть, если столешница уже установлена, а варочная панель еще нет? В данном случае самым надежным и лучшим вариантом будет отдать столешницу квалифицированным специалистам, которые с помощью профессионального инструмента сделают необходимое отверстием.

Если же вы все-таки решили рискнуть, то данную работу можно произвести по технологии, что описана выше, но только вместо лобзика нужно будет взять угловую шлифовальную машину и диск с алмазным напылением, предназначенный для резки бетона.

Важно помнить, что самостоятельная установка варочной поверхности в столешницу должна быть грамотно продумана на всех этапах монтажа. Только в этом случае будет затрачено меньше времени на проведение данного вида работ, а также существенно улучшится их качество и последующий результат.

Идея самостоятельной установки варочной панели может несколько пугать. Ведь придется иметь дело либо с электричеством, либо с газом и при этом работать с достаточно дорогим кухонным оборудованием. Тем не менее, ни один из шагов по установке варочной панели не является особо сложным. Просто необходимо все делать осторожно и в правильной последовательности от самогоначала до конца.

Шаги

Установка электрической варочной панели

Снимите старую варочную панель, если таковая имеется. Если вы заменяете старую варочную панель, то для начала вам необходимо ее снять. Отключите электричество в распределительном щитке. Снимите с варочной панели любые установленные на нее приспособления, а также счистите имеющийся герметик. Отсоедините провода, запоминая то, каким образом была подключена старая варочная панель, и выньте варочную панель из отверстия, в котором она сидела.

Убедитесь в том, что у вас имеется достаточно пространства в выбранном для варочной панели месте. В идеале у вас должен иметься зазор над варочной панелью в размере 76 см, а по бокам от нее должно быть свободное место примерно в 30-60 см. Также вам следует убедиться в том, что и под столешницей имеется достаточно места для размещения вашей новой модели варочной панели.

Убедитесь, что вблизи выбранного вами места есть распределительная коробка для подключения варочной панели к электросети. Большинство электрических варочных панелей требуют подключения напрямую к сети через распределительную коробку 220 В. Если вы производите замену варочной панели, то, вероятно, распределительная коробка уже имеется.

Измерьте габариты варочной панели и убедитесь в том, что она вмещается в старое отверстие. Если вы заменяете варочную панель, то в столешнице уже должно иметься отверстие, и вам только необходимо убедиться, что оно подходит для новой варочной панели.

Скорректируйте отверстие для варочной панели, чтобы она могла войти в него. Отверстие должно быть с каждой стороны на 1,5-2,5 см меньше габаритов варочной панели. Если у вас еще нет отверстия под варочную панель, или оно слишком маленькое, то вам потребуется вырезать его по нужным размерам. Если имеющееся отверстие слишком большое, то для его уменьшения по сторонам можно прикрутить листы металла.

Снимите с варочной панели все съемные элементы, чтобы вам было легче ее ставить на место. У варочной панели могут быть съемные конфорки, защитные экраны и прочие детали, которые временно следует отложить в сторону. Также вам необходимо не забыть удалить с варочной панели все упаковочные материалы.

Установите зажимы. Они предназначены для фиксации варочной панели. Вам следует повесить их с верхнего края прорези, а затем прикрутить шурупами.

Опустите варочную панель в отверстие. Опустите новую варочную панель в отверстие, не забыв в первую очередь просунуть в него провода. Надавите на варочную панель, пока не услышите щелчок фиксирующих зажимов.

Присоедините провода варочной панели к сети. Электричество все еще должно быть выключено , когда вы будете заниматься этим, чтобы не получить удара током. Присоедините провода варочной панели к соответствующим проводам распределительной коробки.

Установите на варочную панель ранее снятые съемные детали. Верните на место конфорки, защитные экраны и прочие съемные детали.

Включите электричество и проверьте работу варочной панели. Включите подачу электричества варочной панели, чтобы проверить, что все нормально работает.

Откройте все конфорки на несколько минут. Несмотря на то, что вы отключили газ, в шланге он все еще может оставаться. Откройте все конфорки, чтобы выпустить газ. Не поджигайте его. Весь газ выйдет за несколько минут.

Отсоедините гибкий шланг подачи газа от стационарной газовой линии при помощи двух гаечных ключей. Возьмите один гаечный ключ и установите на гайку шланга, а второй ключ – на гайку стационарной газовой линии.

Уберите с варочной панели все съемные детали. Снимите конфорки, защитные экраны и прочие съемные детали, прежде чем двигаться дальше. Это облегчит задачу перемещения варочной панели.

Снимите зажимы, фиксирующие имеющуюся варочную панель на месте. Открутите зажимы с нижней стороны старой варочной панели.

Подтолкните варочную панель снизу, чтобы приподнять ее. Снимите варочную панель со столешницы и положите в безопасное место. Не забудьте о том, что к ней все еще присоединен газовый шланг.

Отсоедините газовый шланг от старой варочной панели. Если вы будете использовать старый газовый шланг для подключения новой варочной панели, вам следует отсоединить его от старой панели. Используйте для этого два гаечных ключа, установив один на варочной панели, а второй – на гайке шланга.

Для отсоединения шланга прокрутите его гайку в направлении против часовой стрелки.

Присоедините газовый шланг к новой варочной панели. Воспользуйтесь герметиком для газовых соединений, нанеся его на резьбу в месте соединения шланга и варочной панели. Щедро нанесите герметик на резьбу, но так, чтобы он не попал внутрь шланга. Гаечным ключом прикрутите гайку газового шланга к варочной панели.

Поместите новую варочную панель на свое место. Осторожно опустите варочную панель в отверстие, чтобы не повредить никаких соединений в ее нижней части. Прежде чем опускать варочную панель в отверстие, вам вперед следует провести в него газовый шланг.

Присоедините газовый шланг к стационарной газовой трубе. Нанесите герметик на резьбу фитинга газовой трубы. Затем закрутите гаечным ключом гайку газового шланга. Обязательно туго затяните гайку.

Приготовьте мыльный раствор. Приготовьте раствор из 1 части мыла для мытья посуды и 1 части воды, чтобы проверить возможные утечки газа. Тщательно размешайте раствор, а затем либо распылите его на места газовых соединений, либо нанесите кистью. Включите кран подачи газа, поставив его в положение, в котором его рукоять указывает направление подачи газа.

Включите конфорки и проверьте их работу. Если проверка мыльным раствором не выявила утечек, попробуйте зажечь конфорки. Может потребоваться несколько секунд на то, чтобы подошел газ и загорелся, так как из шланга сначала должен выйти обычный воздух.

Присоедините крепежные скобы варочной панели к столешнице. Когда вы убедитесь в работоспособности варочной панели, присоедините ее крепежными скобами к столешнице. Теперь ваша варочная панель полностью установлена.

Верните на место двери и ящики шкафчика под варочной панелью, а также все его содержимое.

В наш адрес уже неоднократно обращались пользователи с просьбой описать, как установить варочную панель в столешницу. И хотя процесс монтажа кухонной бытовой техники на первый взгляд может показаться весьма сложным, однако после изучения специфических материалов выполнить данные операции сможет практически каждый. Что же не будем тянуть время – к делу!

Подготовительные мероприятия

Безусловно, процессу установки варочной поверхности должны предшествовать подготовительные операции. Выбор варочной панел и,изучение паспортных данных на бытовую технику, подготовка инструмента, подготовка установочного места – вот основные из них.

Как правильно монтировать варочную поверхность

Сразу же следует отметить, что процесс установки варочных поверхностей газового и электрического типов в столешниц практически идентичен и отличается лишь тем, что при монтаже электрического варианта требуется дополнительная установка электрической розетки (для подключения прибора). Тогда как установка газовой панели связана с подводом и подключением газовых коммуникаций (в идеале данный вид работ лучше доверить профессионалам).

Первым шагом для установки «кухонной помощницы» выступает подготовка выреза – ниши в которую и будет утоплена вся рабочая часть изделия. Причем учитывая визуальную открытость указанного участка, к данному виду работ следует подходить весьма щепетильно.

Так, если кухонная мебель изготавливается под заказ, то данную процедуру целесообразнее доверить мастерам, которые сделают все работы на этапе сборки гарнитура. Если же планируется производить все работы самостоятельно, то действовать нужно в следующей последовательности:

Во-первых, следует определиться с габаритными размерами выреза. Для чего можно получить данную информацию из паспортных данных изделия, или (если таковые отсутствуют) вычислить требуемые значения методом измерения внутренней части панели. При этом следует учитывать, что оптимальным зазором между рамкой поверхности и столешницей является расстояние от 1 до 2 мм. Так как именно в таком случае поверхность не будет свободно перемещаться в подготовленной нише.

Вторым, но при этом не менее важным шагом выступает разметка столешницы. Для чего полученные габаритные размеры следует перенести на поверхность материала. Причем иногда для этого достаточно применить готовый бумажный шаблон (может идти в комплекте с поверхностью), который укладывается на поверхность и обводится по внутреннему контуру маркером. Когда же данный шаблон отсутствует, разметку вполне реально нанести и самостоятельно, для чего можно использовать ровную линейку и маркер. Очень важно, при нанесении разметки придерживаться стандартных рекомендаций от производителя, которые заключаются в том, что минимальное расстояние от любых торцов столешницы до соответствующей стороны варочной панели должно равняться 5 см. Тогда как толщина самой столешницы должна быть не менее 38мм.

После того, как разметка нанесена, в столешнице следует произвести вырезание соответствующего сегмента. Сделать это весьма просто при помощи электролобзика с пилочкой по дереву (с мелким зубом). Для этих целей в каждом из углов размеченного прямоугольника предварительно делаются отверстия диаметром около 10мм (торцевые грани отверстия не должны выступать за пределы разметки). После полотно инструмента вводится в одно из отверстий и осуществляется пропил материала по заданной траектории. Выполняя указанную операцию, следует быть весьма щепетильным и делать все согласно базовых рекомендаций (О том, как пользоваться электролобзиком рекомендуем прочитать следующий материал).

Когда сегмент столешницы будет удален, следует выполнить мероприятия, направленные на защиту древесно-стружечного материала от агрессивных воздействий (влаги, перепада температур). Для этих целей места резов следует по всему периметру защитить специализированным уплотнителем (поставляется в комплекте с панелью), либо обработать сантехническим силиконовым герметиком. Для лучшего сцепления, перед тем как укладывать силикон торцевые части поверхности следует пропылесосить.

Дальнейшим этапом выступает утопление панели в вырез столешницы. И хотя здесь все предельно просто, обратите внимание на следующие нюансы:

Никогда не пытайтесь затолкнуть поверхность в столешницу с усилием (при необходимости лучше подпилить напильником требуемую грань столешницы).
Если поверхность имеет небольшой люфт, то более оправдано выровнять ее расположение по переднему краю.
Для исключения попаданий мусора под материал варочной поверхности, перед непосредственной установкой следует наклеить по всему периметру на изнаночную сторону варочной панели специальный уплотнитель (идет в комплекте).

Финальным этапом установки выступает фиксация панели к столешнице при помощи специализированного крепежа, который поставляется совместно с бытовым изделием. Данные крепежи располагаются с нижней части варочной поверхности и блокируют ее смещение в нише столешницы в процессе эксплуатации. После чего к клеммам поверхности подключается электрический кабель соответствующего сечения и электрическая вилка для возможности подключения к электрической розетке. Следует также обратить внимание, что розетка должна иметь защитное заземление.

В случае, когда производится установка газовой панели, то подключение голубого топлива лучше всего доверить профессионалам. Но даже если указанная процедура осуществляется самостоятельно, то необходимо удостовериться в правильности выполнения работ, промазав все стыки при помощи мыльного раствора (не должно образовываться пузырей).

Для того, чтобы процесс установки кухонной помощницы был выполнен с максимальной эффективностью, в процессе реализации работ следует придерживаться следующих рекомендаций:
Заблаговременно, еще до монтажа бытового прибора, следует установить электрическую розетку в зоне расположения панели (обычно устанавливается ниже столешницы).
Вырезая нишу при помощи электролобзика, следует следить за тем, чтобы глянцевая поверхность столешницы не царапалась. Для чего подошва прибора должна быть идеально гладкой и установливаться под прямым углом. По возможности производить раскроечные мероприятия можно, располагая электрический лобзик с изнаночной стороны столешницы, либо проклеивая дополнительную защиту в виде малярного скотча.
С целью исключения перегрева кухонной техники, следует обеспечивать возможность воздухообмена и располагать изделие на удалении (не менее 50мм) от ниже располагающихся элементов мебели или духового шкафа.
Варочную поверхность целесообразнее монтировать лишь после окончательной сборки кухонного гарнитура. Это связано с тем, что материал варочных поверхностей не всегда устойчив к механическим нагрузкам и может быть деформирован по неосторожности.

Часто люди сталкиваются с таким вопросом, как установка газовой варочной панели своими руками. Кухонный гарнитур, а также духовой шкаф и газовая плита в наше время являются недешевым удовольствием. Люди, потратив крупные суммы на обновление мебели, хотят сэкономить семейный бюджет на установке газовой варочной панели. Для проведения данной работы самостоятельно необходимо снять точные мерки и выяснить несколько нюансов по установке оборудования.

Как правильно провести разметку?

Залог успешной установки газовой варочной панели — это правильно нанесенная разметка. От данного этапа работы будет зависеть внешний вид кухонного гарнитура. Выпирающая или криво установленная панель сразу будет бросаться в глаза. Недопустимо ошибаться в разметке. Даже один сантиметр может играть решающую роль в установке. Если отрезать от столешницы больше, чем нужно, то ее придется менять. В наше время столешница является самой дорогостоящей частью кухонного гарнитура. При установке панели по краям не остается запаса, поэтому вырезать надо с точностью до миллиметров.

Место под варочную панель можно отметить двумя способами:

Положить ее на столешницу, обвести карандашом по контуру. Данный способ считается самым простым.
Провести точные подсчеты. Данный метод поможет избежать ошибок при установке.

Как правильно рассчитать, где должно быть место?

Установка газовой варочной панели в столешницу должна проводиться, когда для нее уже отмечено место.

План расчета:

На столешнице отмечаются внутренние грани ящика, над которым ставится сама панель. Получатся две параллельные прямые линии. Если их мысленно соединить с краями столешницы, то получится прямоугольник.
Карандашом можно начертить тонкие линии по диагонали. Получится центр прямоугольника. Следующим шагом будет построение системы координат. Получится, что в ней одна линия будет идти параллельно внешнему краю столешницы. Другая линия будет перпендикулярна ей.
Когда система координат готова, на ней отмечают координаты варочной панели. Для этого панель нужно предварительно измерить. Полученные значения нужно брать с небольшим запасом.
Когда на системе координат появятся точки будущей панели, то через них нужно провести четыре прямые линии. Получится, что две из них идут параллельно столешнице, а другие две перпендикулярны ей.
В итоге получается прямоугольник, который нужно вырезать. Останется отверстие, в которое будет установлена варочная панель.

Какие потребуются инструменты для резки отверстия?

Установка и подключение газовой варочной панели требуют наличия определенных инструментов. Чтобы вырезать отверстие под варочную панель, потребуются как минимум три инструмента: фрезерная машинка (желательно ручная), лобзик, а также дрель. Чтобы отверстие получилось идеальным, лучше всего использовать ручную фрезерную машинку. Если такого аппарата нет дома, то допустимо использовать лобзик. В случае отсутствия искомого предмета его можно приобрести в ближайшем строительном магазине. Цена лобзика доступна для среднего потребителя.

Следует запастись набором отверток. Пригодится нож и шпатель. Если есть набор гаечных ключей, то его нужно тоже подготовить. Дрель должна быть у каждого владельца жилья.

Материалы для установки газовой варочной панели

Стоит запастись скотчем, а также силиконовым герметиком. Не стоит экономить на гидроизоляции, если хочется, чтобы плита служила долгое время. Лучше брать импортный герметик.

Для подключения панели потребуется газовая обмотка. Нужно будет купить особый стальной шланг. Он обязательно должен продаваться с сертификатом.

Как правильно вырезать отверстие нужной формы?

Следует начать вырезать отверстие с помощью дрели. Как правило, получаются неаккуратные края, которые приходится после исправлять. Лучше брать сверла от 8 до 10 миллиметров. Постепенно делается по периметру будущей панели много отверстий. После с помощью дрели одномоментно делается прорезь. Важно понимать, что сверлить можно только с внутренней части столешницы.

Когда кусок будет падать, он может повредить кухонный гарнитур. Лучше подложить под него стул или тумбу. Резка лобзиком проводится гораздо легче, чем дрелью. Предварительно дрелью нужно обозначить отверстие, которое человек будет пилить. Допустимо сделать его, не прибегая к использованию дрели.

При работе по установке газовой варочной панели следует соблюдать осторожность. Важно не травмировать себя и не повредить мебель.

Для чего нужна гидроизоляция?

Установка газовой варочной панели никогда не обходится без гидроизоляции. Когда работа по вырезанию части столешницы будет завершена, необходимо сделать гидроизоляцию. Важно, чтобы вода не попадала на столешницу. Под ее воздействием она может деформироваться. Материал может разбухать, впитав в себя воду. Обычно на место среза наносят силикон.

Как правильно выбрать шланг при самостоятельном подключении?

Важно осознавать всю опасность работы по подключению доверить это дело специалистам либо работать самостоятельно под присмотром квалифицированного работника газовой службы.

Основной задачей является правильно выбрать шланг. Перед приобретением его нужно проверить на наличие дефектов. В комплекте со шлангом должен идти сертификат. Его выдают в магазине.

Можно приобрести как металлический шланг, так и резиновый. Второй вариант меньше стоит, чем первый. Они обычно бывают однотонные.

Как самостоятельно подключить газовую варочную панель?

Правила установки газовой варочной панели представляют собой важные рекомендации профессионалов, которые помогут добиться идеальной установки выбранной модели:

Перед началом работы по подключению необходимо открыть варочную панель и проверить, есть ли на ней дефекты. Важно, чтобы на приборе не было механических повреждений.
Варочную панель нужно поместить в отверстие. Затем требуется присоединить газовый шланг к газопроводу. Профессионалы рекомендуют на данном этапе использовать обмотку. В таком случае заметно снижается риск опасности утечки газа.
Когда шланг подключен, необходимо попробовать открыть газовый кран. Требуется приготовить мыльный раствор, чтобы нанести его на обмотку. Данный метод помогает определить, есть ли утечка газа.
Если пена не двигается и не появляются пузырьки, можно сказать, что утечки не наблюдается.
Следующим шагом присоединяется к подключению сама варочная панель. Стоит попробовать поочередно открыть конфорки. Должен выйти воздух, обычно на это уходит одна минута.

При подключении лучше использовать длинные шланги, не менее трех метров. Иногда люди одновременно проводят установку газовой варочной панели и духового шкафа.

Размер отверстия под варочную панель. Как вырезать в столешнице отверстие под варочную панель. Электрическая варочная поверхность

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Как самому установить варочную панель? Обязательные правила установки

Как правило, изделие монтируется над духовкой. В столешнице проделывают отверстие подходящих габаритов и прибор ставят сверху. Когда каждый метр на счету, можно ли над посудомойкой их устанавливать или без столешницы?

Виды варочных панелей

Газовая

Электрическая

Комбинированная

Панель может быть:

газовой;
электрической;
индукционной;
комбинированной.

Каждая из них может быть:

зависимая;
независимая.

К первым относят приборы, которые могут функционировать только комплексно с духовым шкафом.

Управление осуществляется при помощи панели, установленной на шкафу, — очень редко она находится на варочной панели.

ВАЖНО! Не все варочные поверхности и духовые шкафы можно использовать вместе. Порой даже изделия от одного и того же производителя несовместимы.

Ко вторым относятся варочные панели, предполагающие наличие собственной панели управления. Они полностью независимы от духового шкафа: это предполагает полный комфорт и размещение в любом уголке кухни.

Это позволяет размещать их отдельно, в отличие от зависимых.

Модель	Описание
Electrolux (Электролюкс) EHG 96341 FK	Материал: стеклокерамика. Габариты: 59 x 52 см. Номинальная мощность: 6,6 кВт.
	Материал: стеклокерамика. Габариты: 60 x 51 см. Номинальная мощность: 7,2 кВт.
	Материал: закаленное стекло. Габариты: 10.2 x 73.3 x 50 см. Номинальная мощность: 5,9 кВт.
	Материал: стеклокерамика. Габариты: 60 x 51 см. Номинальная мощность: 6 кВт.
	Материал: стеклокерамика. Габариты: 59.5 x 51 см. Номинальная мощность: 6.8 кВт.
	Материал: стеклокерамика. Габариты: 59 x 52 см. Номинальная мощность: 6. 5 кВт.
	Материал: стеклокерамика. Габариты: 58.3 x 51.3 см. Номинальная мощность: 7.6 кВт.
Мидеа MC-HF602	Материал: стеклокерамика. Габариты: 59.0 x 52.0 x 5.5 см. Номинальная мощность: 6 кВт.

Правильная установка: этапы

Электрическая панель

Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.

Приступим к встраиванию. Общий алгоритм:

Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.

Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:

Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.

Шаг 1 — Размечаем на столешнице место, где будет находиться варочная панель

Пропиливание отверстия

Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.

ВАЖНО! Структура стеклокерамической поверхности довольно хрупкая, поэтому при установке нужно быть максимально аккуратным и внимательным, а также объективно оценить, стоит ли делать монтаж самостоятельно или лучше отдать дело в руки опытных мастеров. Если все-таки решились сделать все своими руками, тогда двигаемся дальше.

Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).

Шаг 2 — Вырезаем отверстие в столешнице Шаг 4 — Размещаем панель на отверстие

Уплотнение и правильная герметизация

Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).

Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.

Шаг 7 — Подключаем варочную панель к газовой трубе. В зависимости от типа встраиваемой панели, меняется способ подсоединения

Газовая панель

В инструкции есть информация о том, как изделие крепится. Поместите панель в столешницу, выровняйте ее по краю, затем закрепите. Как правило, в комплект входят специальные скобы, при помощи которых производится крепление. Затем включите электрический провод в розетку.

Осталось только подключить газ. Сначала перекройте газ, а после подключите варочную панель к трубе при помощи гибкого шланга. Гайки оснастите паронитовыми прокладками. Можно включать газ. Удостоверьтесь, что в местах соединения нет участков, образующих утечку. Чтобы проверить это, намыльте их мылом. Утечки нет, если пена не пузырится и наоборот.

При наличии газового анализатора можно воспользоваться им.

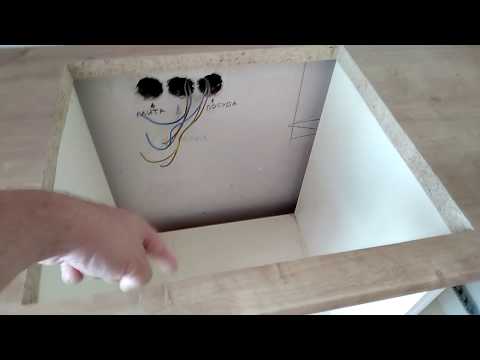

Розетка для варочной панели: где установить?

Перед тем как установить технику, лучше перенести розетку под столешницу. Это обеспечит максимальное удобство при использовании и добавит эстетики внешнему виду — ни розетки, ни вилки не будет заметно. Также необходимо сделать отверстие, через которое будет проходить провод на пути к электрической сети.

ВАЖНО! Если все-таки разметили под варочную панель и духовой шкаф, рекомендуется обзавестись вытяжкой.
Шаг 9 — Так выглядит установленная варочная панель

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом okuhne.net мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

Монтаж варочной панели фото

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости столешницы . Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.

Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от духового шкафа варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала устанавливают духовой шкаф , а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.

На сегодняшний день для приготовления еды принято использовать электрические, газовые и индукционные варочные поверхности. У каждого из вариантов свои преимущества и недостатки, а также характер неисправностей. Далее мы расскажем, какие бывают поломки техники, причины их возникновения, а также как выполнить ремонт варочной панели своими руками.

Электрическая поверхность

Для начала поговорим о том, как отремонтировать электрическую варочную поверхность и какие неисправности могут быть у данного варианта плиты. Чаще всего владельцы сталкиваются с ситуацией, когда варочная панель не работает либо не нагревается одна из конфорок при подключении питания.

В этом случае ремонт сводится к тому, что нужно выполнить следующие этапы:

Зачастую, найти поломку электрической варочной панели своими руками не сложно, если Вы умеете обращаться с мультиметром. При отсутствии данного прибора можно воспользоваться индикаторной отверткой, которая покажет наличие напряжения на определенном участке цепи.

Помимо этого хотелось бы рассказать, почему варочная панель может перестать работать, чтобы Вы знали причину неисправностей и способы ремонта каждой. Итак, среди основных поломок, чаще всего встречаются следующие:

Первый вариант – брак от производителя, иногда случается, в чем мы убедились по одному из отзывов в интернете, в котором говорилось, что электрическая варочная плита Ariston треснула сама по себе и пострадавшему заменили технику на новую по гарантии. Однако чаще встречается другое объяснение неисправности – неправильная эксплуатация, которая подробно расписывается в инструкции к технике. В последнем случае ремонт варочной панели будет дорогостоящим и только по Вашей вине.

Как самостоятельно починить технику

Индукционная плита

Если у Вас не работает индукционная варочная панель, тут также может быть несколько причин неисправности. К Вашему вниманию обзор основных неисправностей и способы ремонта своими силами:

Инструкция по ремонту индукционной плиты предоставлена на видео:

Как отремонтировать индукционную варочную поверхность

Газовая плита

Ну и последний вариант техники, которая может выйти из строя – газовая плита. Если у Вас не работает газовая варочная панель, тут не так много причин неисправностей. Обычно проблемы возникают с пьезоэлементом и форсункой, из которой подается газ.

Итак, к Вашему вниманию причины поломок и способы ремонта варочной панели своими руками:

Вот и все основные неисправности газовой варочной панели. Иногда некорректная работа может быть вызвана неправильной установкой кухонной техники. Рекомендуем ознакомиться с тем, своими руками!

Полная инструкция по чистке форсунок

Напоследок хотелось бы подвести итог, что чаще всего электрическая варочная панель не работает по причине выхода из строя предохранителя либо обрыва контакта. Реже всего ломается блок управления, который уже сложно ремонтировать самому. Надеемся, что теперь Вы знаете, почему данная техника ломается и что делать для ремонта своими руками!

Похожие материалы:

Варочная поверхность – один из важнейших приборов на кухне, и, как и любая другая техника, подвержены поломкам, но произвести ремонт своими руками достаточно просто. Если неисправность обнаружилась в течение гарантийного срока – вашу плиту отремонтируют бесплатно. Но если поломка произошла спустя несколько лет, можно попробовать отремонтировать варочную панель своими руками, так как обращение к специалистам может стоить немногим дешевле покупки новой плиты.

В этой статье, наши специалисты перечислили все неисправности варочных панелей и поэтапно разобрали процесс ремонта неисправностей своими руками.

Электрическая варочная поверхность

Не включается варочная панель – самая распространенная неисправность электрических панелей, устройство включено в розетку, но не работает совсем, либо не греется только одна из конфорок. Ремонт своими руками можно разобрать на следующие этапы:

Проверяем напряжение в розетке, из за больших нагрузок контакты розетки часто перегорают.
Проверяем вилку и шнур на предмет механических повреждений – могут банально коротить или вовсе обрывать цепь. Чаще всего повреждения наблюдаются в местах подключения панели в розетку. Нашли повреждения – производим замену шнура.
Отключаем питание, снимаем крепеж и проводим демонтаж поверхности со столешницы. Разбираем поверхность и переходим к следующему шагу.
Берем мультиметр и проверяем трансформатор, следующим шагом проверяем термопредохранитель. При отсутствии сопротивления или если оно значительно отличается от заявленного производителем, необходима замена деталей, продаются они во многих магазинах электроники.
Не работает одна конфорка на варочной панели – необходимо проверить все провода, а также их соединения с конфорками, терморегулятором, переключателями, панелью управления на факт обрыва цепи. Если визуально неисправность не видно, все контакты на своих местах, берем мультиметр и проверяем каждое соединение.

Если у вас нет мультиметра, для ремонта можно использовать индикаторную отвертку, которой можно проверить наличие напряжения на всех участках цепи. Также рекомендуем посмотреть видео, которое поможет самому сделать ремонт варочных поверхностей.

Неисправности электрических панелей

Основные неисправности, с которыми могут столкнуться пользователи электрических варочных панелей, следующие:

Перегорел плавкий предохранитель – происходит из за скачка напряжения. Низкая цена на новых предохранитель и простой процесс замены упрощает ремонт своими руками этой неисправности. На будущее советуем приобрести устройство, которое защитит вашу электрическую сеть от скачков напряжения.
Если одна или две конфорки не работают . Проверяем провод, подающий напряжение на ТЭН. Под воздействием температуры, он отпаивается. Ремонт очень просто, достаточно припаять его на место паяльником. Если цепь не нарушена, у вас перегорел сам ТЭН, потребуется купить новый и заменить его. Перед тем как менять, убедитесь есть ли цепь между ТЭНом и панелью управления, причиной неисправности может быть плохой контакт.
Сенсор не работает – варочная панель не включается. Одна из редких и самых сложных неисправностей сенсорных варочных панелей. Можно опять же проверить цепь, если нет обрыва, то придется провести замену сенсорной панели полностью, но лучше сдать ее в ремонт. Причиной может быть не правильная эксплуатация, уход запрещенным средствами. Отремонтировать в домашних условиях может только специалист, который отлично знаком с электроникой.
Плохо нагревается конфорка или не работает совсем . Причина в плохом контакте с ТЭНом, терморегулятором или термостатом – проверяем наличие электричества в цепи между этими сегментами.
Варочная панель сильно греется, работает и не выключается – неисправность термостата. Термостат не ремонтируют, следует купить новый и заменить.
Треснула стеклокерамическая поверхность . Выясняем причину, если вы ничего тяжелого не роняли, обращаемся по гарантии в сервис, это типичный заводской брак, производитель отремонтирует бесплатно. Если же вы сами виноваты в трещине, придется отдавать панель в ремонт, своими руками заменить достаточно сложно. Обращаем ваше внимание, ремонт по замене стекла очень дорогой, поэтому эксплуатируйте панель согласно инструкции.

Индукционная варочная поверхность

Индукционные панели хоть и являются наиболее современными и высокотехнологичными приборами, однако тоже не застрахованы от неисправностей. Разберем основные неисправности индукционных панелей, и какой ремонт можно попробовать осуществить своими руками.

Не включается индукционная варочная поверхность или сразу выключается – чаще всего это особенность этого вида панелей, а не неисправность. Индукционные панель имеют защитную функцию, если вы используете не подходящий диаметр или материал посуды, панель автоматически выключит питание, при этом конфорка нагреваться не будет. Так же конфорка автоматически выключится, если вы убираете посуду с поверхности.
Индукционная плита греет долго и слабо – опять же читаем требования к посуде в инструкции. 90% неисправностей индукционных плит связаны с неправильной посудой.
Самостоятельно включается индукционная панель , хотя посуды на конфорке нет. Уберите все металлические предметы и очистите плиту от соли, если это не помогло, у вас проблема в блоке управления, требуется его ремонт или замена. Лучше обратится в сервис.
Индукционная панель не работает . Принцип диагностики и ремонта не меняется,специалисты первым делом проверяют предохранитель. потом позванивают всю цепь на обрыв и заменяют перегоревшую деталь.

Газовая варочная поверхность

Последняя разновидность варочных приборов – газовая поверхность. Одна из самых простых и легко поддающихся ремонту своими руками. Электроники используется меньше, поэтому неисправностей не много и все легко устраняются.

Не зажигается или плохо зажигается газ. Сразу проверяем электроподжиг (пьезо) на наличие засора или жидкости. В 90% случаев достаточно тщательно вымыть его и высушить. Если это не помогло, проверяем наличие электричества в цепи подводящей к катушке пьезо.
Не включается газовая варочная панель, потому что газ не поступает к конфорке. Ремонт варочных панелей в этих случаях не нужен, достаточно профилактики. Проверяем газовую трубу, если кран открыт и газ есть в системе, переходим к проверке форсунок. Засор происходит жиром или остатками еды, достаточно произвести очистку. Не забывайте насухо протирать после чистки, влаги оставаться не должно. Если останется влага пьезо зажигаться не будет.

Современные варочные плиты оснащены датчиками определения неисправностей и модулями диагностики, на экране появляется код ошибки. Находим код в инструкции и выполняем указанные рекомендации по устранению конкретной неисправности. Используйте форумы, там можно найти реальные отзывы и опыт по ремонту своими руками от специалистов и других пользователей, именно вашей модели с подробными инструкциями и фото.

Если проанализировать все неисправности варочных панелей, которые могут встретиться при эксплуатации, можно с уверенностью сказать, что большинство из них поддаются ремонту своими руками.

Подведем итог, рейтинг неисправностей

Сгорел предохранитель
Оборвался контакт
Нарушена цепь
Повреждения кабеля
Засорения плиты, форсунок
Сломался ТЭН
Не работает сенсор

Все эти неисправности устраняются своими руками, если вы столкнулись с более сложной проблемой и не уверены в своих знаниях и силах, обратитесь в сервисный центр.

Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей. Очень важно правильно определить размеры будущего проема.

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Рядом с каждой стороной ниши нужно высверлить по отверстию, диаметр каждого должен быть от 8 до 10 мм. Следующим шагом будет вырезание ниши и ее внутренняя обработка силиконом. Столешницу устанавливают на нижний уровень гарнитура. Внутреннюю часть панели крепят двусторонний скотч или немного пластилина. Столешницу покрывают силиконом.

Поэтапная установка:

Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
Аккуратно произвести вырез ниши при помощи электрлобзика.
Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

Внутреннюю часть среза обрабатывают силиконом. После установки панели можно дополнительно промазать ее силиконом с внешней стороны. Это делают для того, чтобы создать дополнительный гидробарьера, так как крепеж может недостаточно прижаться к столешнице.

Газовую варочную панель нужно выбирать очень ответственно, ведь она должна прослужить долгие годы. После того как выбор буде сделан, панель необходимо установить так, чтобы ею было удобно и безопасно пользоваться. Встроить панель можно самостоятельно, но делать этого не стоит, если нет уверенности в своих силах. В любом случае за помощью можно обратиться к специалисту.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Все работы, связанные с газом, проводить небезопасно. Лучше всего выполнять установку вместе с мастером или человеком, который досконально знает весь установочный процесс. Одним из самых важных этапов установки – выбор шланга.

Советы по выбору шланга:

Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
Шланг может быть металлическим гофрированным или резиновым.

При установке панели вычислению размеров нужно уделить особое внимание. Иногда в комплекте к варочной панели можно встретить шаблон, который нужно использовать для того, чтобы правильно пропилить столешницу. Важно помнить о том, что на поверхность панели не должна попадать вода. Газовую столешницу нужно располагать на безопасном расстоянии от мебели и текстиля.

Как правильно установить варочную панель в столешницу

Встроенная электроплита – очень удобное устройство для установки на кухне. Она работает также эффективно, как и стационарная плита, но при этом не занимает так много места. Установить такую панель можно быстро и легко, не прибегая к помощи специалистов. Поверхность можно скомбинировать с духовым шкафом, что сделает готовку еще удобнее.

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Перед установкой панели, нужно правильно вырезать отверстие в столешнице. Чтобы облегчить работу по установке, производители указывают необходимые размеры в инструкции к устройству. Предварительная разметка значительно упрощает и ускоряет процесс монтажа.

Этапы установки:

На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

Электрическую столешницу подсоединяют, ориентируясь на схему. Ее можно найти на обратной стороне панели. Важно правильно подсоединить провода, чтобы иметь возможность регулировать включение конфорок и их температуру.

На что обратить внимание: крепление варочной панели к столешнице

Процесс установки варочной панели прост, но требует тщательно предварительной подготовки. Первым делом нудно правильно подобрать варочную панель, проверить ее паспортные данные, подготовить инструменты и определиться с установочным местом. Установка варочной газовой и электрической поверхности практически не отличается.

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

Следует заметить, что для установки электрической панели понадобится еще и установка электрической розетки. Для газовой панели необходимо позаботиться о проведении газовой коммуникации. Встраиваемую панель необходимо установить так, чтобы между ней и столешницей максимальный зазор составлял 1-2 мм.

На что обратить внимание:

Правильно измерить габариты панели и перенести их на вырез в столешнице.
Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
Утопить панель в вырезе.

Важно помнить о том, что врезная панель не должна входить в зазор с усилием. При наличии люфта расположение столешницы нужно выровнять, ориентируясь на передний край. Крепеж уплотнителя по всей поверхности столешницы позволит избежать загрязнения панели.

Уплотнитель для варочной панели

К варочной панели нужно обязательно крепить уплотнительную прокладку. Если панель через некоторое время использования снять, можно заметить, что уплотнитель будет в грязи и жиру. Прокладка время от времени требует замены.

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Ленту можно купить специальную, а можно использовать уплотнитель для стекла. Стол и вырез можно предварительно обработать при помощи прозрачного герметика. Остатки герметика нужно вытереть или аккуратно снять шпателем.

Преимущества уплотнительной ленты:

Надежность;
Простота использования;
Экологичность.

Своим высоким качеством известны уплотнители Bosch. Просто поставить панель недостаточно. Ее нужно защитить от попадания влаги, жира и мусора. Если панель устанавливается в большой проем, и образуется зазор, то спасти ситуацию поможет лента и обработка зазоров герметиком.

Установка варочной панели в столешницу (видео)

Встроенная варочная панель – удобное устройство, которое экономить место на кухне и обеспечивает комфортное приготовление пищи. Правила установки панели просты поэтому выполнить ее монтаж можно самостоятельно. Врезать панель качественно можно только тогда, когда габариты панели измерены правильно. После выреза отверстия в столешнице, его нужно хорошо обработать герметиком чтобы защитить панель от попадания воды и грязи. Все действия должны быть поэтапными и слаженными.

Как вырезать в столешнице отверстие под варочную панель. Как установить варочную панель в столешницу Крепление варочной панели hansa к столешнице

Установка варочной панели в столешницу: 6 этапов

Установить варочную панель можно самостоятельно, если предварительно ознакомиться с инструкцией Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей. Очень важно правильно определить размеры будущего проема.

Установка варочной панели своими руками

Подробнее об особенностях электрических варочных панелей, вы можете прочитать в статье «Варочная панель 3 видов».

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
Аккуратно произвести вырез ниши при помощи электрлобзика.
Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Если необходимо установить газовую варочную панель, то лучше обратиться за помощью к специалистам

Советы по выбору шланга:

Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
Шланг может быть металлическим гофрированным или резиновым.

Как правильно установить варочную панель в столешницу

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

На что обратить внимание: крепление варочной панели к столешнице

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

Особое внимание при установке варочной панели нужно будет уделить ее креплению к столешнице

На что обратить внимание:

Правильно измерить габариты панели и перенести их на вырез в столешнице.
Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
Утопить панель в вырезе.

Уплотнитель для варочной панели

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Многие предпочитают использовать уплотнительную ленту, потому что она безопасная и экологичная

Преимущества уплотнительной ленты:

Надежность;
Простота использования;
Экологичность.

Установка варочной панели в столешницу (видео)

Установка варочной панели: разметка места монтажа

Установка газовой варочной панели: два способа вырезать отверстие

Установка электрической варочной панели: крепление и подключение

Своими руками электрическую варочную панель. Осталось только раскрыть вопрос по самостоятельной установке встраиваемой варочной поверхности в мебель кухни. Сразу отмечу, что эту работу не тяжело будет сделать своими руками, не обращаясь к помощи мастера.

С каждой варочной панелью идет инструкция с картинками, в которой достаточно информации для установки. Но в инструкции, как правило, упускается несколько важных моментов, касающихся вырезки отверстия под нишу, а так же то, где лучше и как установить электрическую розетку для подключения варочной поверхности.

Газовая и электрическая варочные панели устанавливаются практически аналогично, только подключение газовой поверхности лучше доверить профессионалам. Но если решите все сделать своими руками, тогда учитывайте что есть разные горелки под сжиженный и природный газ, а после окончания работ проверьте мыльной водой отсутствие утечек газа.

Установка варочной панели в столешницу

Для установки варочной панели в столешницу понадобится электродрель и электролобзик. Если электродрель есть практически в каждом хозяйстве, то электролобзик чаще всего приходится покупать.

Учитываете , что со стеклокерамической поверхностью надо быть очень аккуратным, что бы не повредить ее при установке. Так что взвесьте все за и против, и если решитесь делать все самостоятельно- действуйте согласно нашей инструкции. Если мебель делается по индивидуальному заказу, тогда размеры под мойку и варочную панель сообщите мебельщикам. Они сделают вырезку на этапе изготовления. Это самый оптимальный вариант. После сборки кухонной мебели, переходите сразу к пятому пункту.

Пошаговая инструкция установки панели в столешницу:

Открываем инструкцию из комплекта и смотрим на размеры ниши, которую необходимо вырезать в столешнице. Если размеры вдруг не указаны или нет инструкции, тогда необходимо будет измерить внутренний размер посадочного места. Учтите, что идеальный зазор между варочной панелью и столешницей от 1 до 2 миллиметров. Но некоторые делают и по 5-6 мм, но при этом панель может гулять в процессе последующего пользования ею.
Делаем разметку на столешнице. Чертим линии, по которым будем резать электрическим лобзиком. Для этого Вам понадобится длинная линейка и карандаш. Часто с панелью в комплекте идет шаблон из картона, который достаточно приложить и обвести по контуру внутри карандашом. Учтите, что бы не поломалась столешница- ее толщина должна быть не меньше 38 миллиметров. Так же при разметке учитывайте , что расстояние от края варочной панели до краев кухонной столешницы со всех сторон и до стен должно быть не менее 50 мм.
После окончания разметки шуруповертом или дрелью сверлим аккуратно по углам нашей разметки. Сверло используется диаметром 8-10 мм, что бы затем влазило в отверстие полотно лобзика.
Затем берем электролобзик с мелкозубым полотном по дереву, вставляем в просверленные отверстия и прорезаем по периметру очень аккуратно и не торопясь. Лобзик при работе прижимается в плотную к столешнице.
Для зашиты от влаги и грязи, а так же во избежание образования грибка- на места разрезов по периметру наклейте уплотнитель из комплекта, а если его нет, тогда обработайте силиконовым или акриловым герметиком. Выступающие излишки обрежьте аккуратно острым ножом.
Теперь не спеша, устанавливаем панель в вырезанное отверстие, если оно получилось немного больше, тогда выравниваем ее по переднему краю столешницы.
Если панель не становится свободно- только не используйте для ее установки усилие. В таком случае необходимо панель достать и подрезать на пару миллиметров наименьшую по размерам сторону.
Остался последний этап фиксации варочной панели при помощи специальных зажимов из комплекта доставки.
Они прикручиваются с низу столешницы и не позволяют панели двигаться в зазоре между панелью и столешницей.

Где установить лучше розетку для электрической варочной панели

Перед установкой варочной панели своими руками еще на этапе сборки рекомендую перенести электрическую розетку ниже столешницы, что бы не было видно на кухне ни вилки ни розетки для ее подключения. Как подключить варочную панель читайте в

Установка варочной панели: основные правила и рекомендации

Радость от приобретения варочной панели понятна — теперь на вашей кухне появится новая красивая и умная помощница. Однако для того чтобы она смогла полностью проявить свои таланты, нужно знать, как правильно происходит установка варочной панели.

Как установить варочную панель: общие требования

Такая техника бывает электрического или газового формата. Это отражается на разнице в монтаже панели, но общие правила перед самим процессом остаются одинаковыми:

Обязательное присутствие вентиляционной системы. Современные правила гигиены и безопасности предписывают, что над любой варочной поверхностью должна быть вытяжка. Если это невозможно сделать, то обязательно следует установить на окне вентилятор с большой мощностью.
Материал-исходник для столешницы может быть любым — главное, чтобы его жаропрочность не спускалась ниже отметки в 100 °C. Это накладывает определенные обязательства и на толщину, которая должна быть в пределах 25 мм (не тоньше).
В том случае, если монтаж делается между двумя шкафами, то нужно оставить расстояние от стенки каждого до плиты не менее, чем 15 см. До кухонной стены требования чуть снижены, но все равно не следует перешагивать порог в 5 см. Если это правило невозможно соблюсти, то следует обязательно проложить теплоизолирующий материал между стеной и панелью.

Установка варочной панели в столешницу: особенности процесса

Поверхность столешницы придется пропиливать — лучше всего для этого подойдет электролобзик. Из материалов следует подготовить:

специальный герметик;
саморезы;
зажимы.

После соблюдения общих требований можно приступать к самой работе. Она будет состоять из соблюдения следующего несложного алгоритма:

В инструкции обычно указаны размеры панели. Если её нет, то измерить можно и самостоятельно, но не нужно делать это впритирку — между панелью и столешницей нужно оставить зазор в 1-2 мм.
Лучше приложить и обвести сначала картонный макет.
Промежутки между варочной панелью и краем столешницы должны составлять не меньше 5 см.
Высверлить электродрелью углы столешницы.
Аккуратно пропилить по намеченным линиям от одного выпиленного угла к другому.
Края столешницы в местах пропила закрыть специальным уплотнителем (идет в комплекте с покупкой). Также рекомендуется использовать силиконовый герметик, который защитит столешницу от негативного влияния излишней влажности.
Опустить варочную панель в получившуюся нишу.
Выровнять её, но не допускать слишком большого усилия.
Прочно зафиксировать поверхность при помощи специальных зажимов, закрепив их саморезами — это будет удерживать панель на одном месте.

Дальнейшие действия в мероприятии будут зависеть от того, какой способ подключения имеет эта техника.

Как установить варочную панель электрическую

Установка розетки для варочной панели

Большое значение в подключении подобной плиты имеет первоначальная проверка заземления. Второе важное правило — это запрет на использование переходников и удлинителей.

Имеет свои особенности и установка розетки для варочной панели. О её местоположении нужно позаботиться еще до начала работ, чтобы этот момент не отвлекал. Лучше всего расположить её ниже уровня столешницы.

Очень часто в таком процессе демонтируется кухонный гарнитур — это необходимо для подготовки нового канала электропроводки, его укрепления и закрытия цементным или шпаклевочным слоем. Только после этого в задней стенке мебели выпиливается отверстие, при помощи которого панель будет подключаться к розетке.

Последующие действия

Они должны идти согласно такой инструкции:

Происходит подключение электрического шнура с заземлением к разъемам плиты.
Происходит подключение самой панели к коммуникациям. Возможна доработка системы электроснабжения.
Идет проверка работоспособности.

Если подключение осуществляется к однофазной сети, то работа дополняется следующими моментами:

Прокладывается отдельная электрическая линия (лучше брать провод трехжильный 3х4).
Устанавливается специальная розетка с заземлением.
Устанавливается защитный автомат.

Доработка электроснабжающей системы тоже очень важна — это существенно снижает как поломку самого прибора, так и риск поражения электрическим током пользователя. Для её проведения следует обращаться к специалистам.

Более наглядно подобный монтаж можно наблюдать на следующем видео:

Установка варочной панели газовой

В связи со специфичностью подключения подобной техники, проводить её подключение должен только сотрудник газовой службы — некачественное проведение работ любителями способно привести к трагедии. Приведенные ниже рекомендации — именно для них (и для тех, кто уже неоднократно подключал приборы к газовой магистрали).

Особенности подключения

Есть разница между жиклёрами-получателями для магистрального или баллонного газа. Это следует учесть при подключении. Выкручивать их можно ключами на 6,7 и 8. Те, которые идут для магистрального газа, имеют больший диаметр отверстия.

Специальным гибким шлангом панель подсоединяется к газовому источнику. В комбинированных панелях для дополнительной безопасности стоит установить термозапорный клапан — он будет перекрывать подачу газа, если температура перейдет порог в 80 градусов (второй такой клапан необходимо будет поставить на газовом баллоне).

После подсоединения все места стыков проверяются на герметичность. Обычно для этого используют мыльный раствор — на нем появятся пузырьки, если где-то что-то окажется негерметичным.

Современные кухонные гарнитуры позволяют самостоятельно установить газовую, электрическую или индукционную варочную панель. Такие модели могут эксплуатироваться как совместно с духовым шкафом, то есть быть зависимыми, так и отдельно, то есть быть независимыми. Несмотря на некоторую разницу в их конструкции, общие правила, которыми следует руководствоваться при проведении работ, схожи при всех вариантах исполнения.

Подготовка посадочного отверстия

Разметка

От того, насколько точно будет проведена разметка, зависит внешний вид готовой кухни, а ошибка даже в половину сантиметра заставит приобретать новую столешницу.

Разметку можно провести двумя способами:

положить устройство на место и обвести маркером;
рассчитать и разметить место крепления с точностью до миллиметра.

Несмотря на кажущуюся простоту и привлекательность первого пути, шансов ошибиться и нанести неправильную разметку очень много.

Предварительная примерка размеров

Гораздо надежнее размечать место установки путем тщательных расчетов:

На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет размещена варочная панель. Таким образом, будет обозначено место, в пределах которого будет вестись работа. Разметку нужно наносить карандашом, чтобы по окончании работ линии можно было легко стереть. Если столешница не позволяет нанести хорошо видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а уже на нем рисовать разметку.
Необходимо найти будущий центр отверстия, в которое установится корпус. Для этого на столешнице чертятся диагонали прямоугольника, образованного передней и задней частями столешницы и начерченными границами тумбы.
В точке пересечения нанесенных диагоналей и будет размещаться центр варочной панели. Через нее нужно провести две прямые линии: одну параллельно краю столешницы, другую – перпендикулярно.
На этих прямых нужно отметить габариты встраиваемой части корпуса. Их можно посмотреть в технической документации или померить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы впоследствии удобнее установить прибор.
Через нанесенные отметки проводятся прямые линии (параллельно и перпендикулярно краю столешницы). Они образуют прямоугольник, в точности соответствующий заглубляемой части корпуса и расположенный по центру столешницы.
Необходимо проконтролировать, чтобы между линиями окончательной разметки и окружающими предметами было соблюдено минимальное расстояние, указанное производителем в технической документации.
Полученный прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при прорезании отверстия.

Размеченный прямоугольник соответствует размеру варочной поверхности

Прорезание посадочного отверстия

Чтобы вырезать посадочное место под варочную панель, можно использовать следующие инструменты:

фрезерная машинка;
электролобзик;
дрель.

Наиболее качественный рез получается при работе фрезерной машинкой. Чуть менее качественный разрез делает электрический лобзик с мелкозубчатой пилкой.

Для работы можно использовать дрель или электролобзик

Порядок прорезания отверстия лобзиком следующий:

По углам отмеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
Пилкой с мелкими зубьями аккуратно сделать пропил по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», его следует плотно прижимать к столешнице.

Отверстие прорезается по намеченным линиям

Но не в каждом хозяйстве найдутся удобные инструменты. Гораздо менее красивый, но, тем не менее, подходящий для установки рез можно сделать при помощи обычной дрели.

Порядок прорезания посадочного отверстия при помощи дрели таков:

Сверлом 8-10 мм проделываются отверстия вдоль намеченной линии. Их нужно сверлить с внутренней стороны отметок таким образом, чтобы высверленные места соприкасались с намеченной линией отреза. Отверстия необходимо делать как можно чаще, чтобы отрезаемый кусок столешницы можно было легко обломить.
Грубые края отверстия необходимо выровнять по отмеченной линии. Для этого можно воспользоваться рашпилем либо мелкой пилкой по дереву или металлу. Полученные края нужно сделать максимально ровными.

Внимание! После того, как посадочное отверстие проделано, необходимо вставить в него варочную панель. Прибор должен входить без усилий и полностью закрывать своим корпусом прорезанное отверстие.

Герметизация посадочного отверстия

Следующий шаг – герметизация. Она необходима для защиты столешницы от попадания воды во время уборки или приготовления пищи. Столешница из дерева или древесно-стружечной плиты может от этого разбухнуть и испортиться.

Герметизация выполняется при помощи акрилового герметика для сантехнических работ или нитролака. Его нужно тщательно нанести тонким слоем изнутри на торцы проделанного отверстия. На верхнюю поверхность столешницы герметик наносить не нужно – там будет использоваться специальная прокладка в виде уплотнительной ленты, идущая в комплекте с панелью.

Торцы столешницы обрабатываются силиконом

Наклейка уплотнительной ленты:

На уплотнительную ленту нанесен клеевой слой, закрытый пленкой. Ее не следует снимать сразу всю, а отдирать постепенно, по мере приклеивания к поверхности.
Лента приклеивается по периметру посадочного отверстия единым куском. На углах она не разрезается, а просто наклеивается с поворотом.
Конец и начало ленты соединяются встык, без нахлеста и зазора.

Некоторые производители комплектуют варочные панели алюминиевыми уплотнителями. Инструкция по их установке содержится в документации на прибор.

Крепление панели

Крепление варочной панели проводится следующим образом:

Прибор вставляется в посадочное отверстие и центрируется так, чтобы передняя сторона была параллельна краю столешницы.
Изнутри шкафа корпус крепится к столешнице специальными пластинами, входящими в комплект поставки.
Монтаж должен быть выполнен таким образом, чтобы между варочной поверхностью и столешницей не осталось зазоров.
Канцелярским ножом сверху обрезаются излишки уплотнителя.

Уплотнитель обрезается канцелярским ножом

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Внимание! Самостоятельно врезая электрическую варочную панель, необходимо предусмотреть обязательную установку индивидуальных УЗО и защитного автомата. Например, для розетки в 16А необходимо УЗО не менее 40А, а автомат – не менее 25А.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая.
Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Внимание ! Если обязательные требования не будут соблюдены, то эксплуатирующая организация не разрешит эксплуатировать установленную газовую панель.

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Крепеж в столешницу для газовой плиты горение. Установка варочной панели своими руками. Уплотнитель для варочной панели

Первым и самым важным этапом осуществления работ по монтажу является разметка. От правильности и четкости расчетов, по которым вырезается отверстие под варочную панель, зависит внешняя привлекательность кухонной установки и помещения в целом.

При осуществлении расчетов следует тщательно проверять результат, если ошибиться хотя бы на 1 см, то можно получить в итоге испорченную столешницу, стоимость которой совсем не маленькая.

Осуществление разметки

Задача установщика – это поместить панель строго над тумбой, при учете, что запаса по ширине не имеется.

Осуществить разметку можно только двумя способами:

Бытовой вариант;
Профессиональный.

Для бытового метода не требуется применение специальных инструментов, работа осуществляется «на глаз». Укладывается панель в центр столешницы и обводится строительным карандашом. Этот метод небезопасен, есть риск порчи кухонного гарнитура.

Второй вариант подходит для терпеливых сборщиков, затрачивается достаточное количество времени на осуществление расчетов. Этот метод минимизирует риск ошибки.

Процесс работы по расчетам делится на этапы:

Начинается процесс с перенесения внутренних границ тумбочки, над которой требуется расположить варочную панель. На столешнице чертятся линии, образующие прямоугольник;
Далее высчитывается центральная точка имеющегося прямоугольника. От нее следует начертить систему координат. Отмечается крестик, одна его линия должна прокладываться параллельно от переднего края столешницы, а вторая перпендикулярно от той же основы, что и первая;
Полученная система координат используется для измерения размеров врезаемой части. Здесь требуется внимательно замерить саму панель, учитывая небольшой запас, он позволит осуществить монтаж строго по центру;
После отложения размеров, требуется начертить линии, их получается четыре. В итоге получается ровная прямоугольная фигура, столешница подготовлена к правильному вырезанию посадочного места.

Расчеты произведены, место для вырезания отмечено, далее переходим к следующему этапу, не менее интересному.

Как вырезать отверстие

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

Дрель;
Лобзик;
Фрезерная машина.

Для создания точного и правильного среза лучше применять ручной фрезер, но он вряд ли найдется в инструментах обыкновенного человека, который не связан со сборкой мебели. Второй вариант – это лобзик, даже если его нет в наличии, то приобретение этого инструмента не составит труда, его стоимость не высока.

Дрель всегда найдется в доме, но ее использование для вытачивания отверстия затрудняет последующую установку варочной панели. Обрезной край получается неровным – это требует дополнительных работ по герметизации отверстия. Занимает этот процесс достаточное количество времени.

Для того, чтобы прорезать отверстие дрелью понадобится наличие сверла в 8 мм, можно 10 мм. Принцип работы заключается в просверливании отверстий на небольшом расстоянии. Насверливание осуществляется до тех пор, пока они не станут единой прорезью.

Важно понимать, что работа осуществляется только с внутренне стороны разметки. Требуется под вырезанный кусок подставить табурет внутри самой столешницы, это позволит сохранить в целости и сохранности мебель при падении вырезанного прямоугольника.

Делать отверстие с использование лобзика намного проще, но понадобиться наличие дрели. С помощью нее требуется сделать одно отверстие, которое будет основой работы. Вручную сделать прорез также можно, но есть опасность неточности создания прорези. Лобзиком первый разрез тоже можно сделать, но для этого требуется определенный опыт работы с этим инструментом.

Главное помнить о мерах предосторожности. Для вырезаемой части столешницы требуется обеспечить безопасное падение – это исключит возможность порчи мебели.

После проведения работ по вырезанию отверстия под панель, края прорези обрабатываются силиконом. При попадании влаги, столешница для варочной панели может деформироваться – это приведет к порче внешнего вида кухни. Вырезанное дрелью отверстие обработать сложнее, так как рваные края мешают правильному нанесению состава, потребуется отвести достаточное количество времени на этот процесс.

Монтаж и крепление оборудования

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Поэтапный процесс работы с газовой панелью

Для осуществления процесса потребуется взять строительный нож, он очень острый, поэтому требуется соблюдать правила техники безопасности. Прокладка, которая была прежде выдавлена, сверху очень аккуратно срезается.

Далее присоединяется другая часть газового шланга, которая идет к трубе. Обязательным требованием является установка отсекающего краника. Важно понимать, что решение о самостоятельной работе с заменой газовых кранов требует от владельца несение ответственности за работу с газовым оборудованием.

Здесь следует точно соблюдать правила безопасности и выполнять работы согласно прописанным требованием. Если газовая проверяющая компания найдет нарушение в самостоятельном монтаже крана, тогда придется заплатить штраф.

Последним этапом проведения монтажных работ – это решения вопроса о подаче электропитания. Требуется наличие влагозащищенной розетки, которую требуется установить до монтажа варочной панели. Если же оборудование газовое, тогда дополнительных устройств не потребуется.

Видео: установка газовой варочной панели

Отличительные особенности установки электрической панели

Важно понимать, что подключение электрического варианта установки лучше доверить профессионалам. При самостоятельном решении этой задачи, есть опасность навредить себе. Современные панели, работающие от электричества, отличаются удобством в эксплуатации и долговечностью.

Разновидности варочных панелей

Электрические.
Индукционные.
Газовые.

Установка столешницы

Если вы приобрели стеклянную или каменную столешницу, желательно доверить ее установку профессионалам. Так как вы не знаете обо всех тонкостях процесса, можете повредить дорогостоящую вещь. Если же с установкой можно справиться самостоятельно, но при наличии некоторых строительных навыков.

Вам потребуется следующее:

Затирочная масса для плитки.
Плитка для облицовки поверхности столешницы.
Монтажный или плиточный клей.
Плитка с вольфрамовым напылением.
Пистолет с силиконовым герметиком.
Электрический лобзик.
Водостойкая древесная плита.
Набор инструментов — угольник, отвертка, шурупы.

Необходимые инструменты

Карандаш.
Рулетка.
Лобзик.
Дрель-шуруповерт со сверлом по дереву диаметром 8-10 мм.
Герметик.

Подготовительный процесс

Установка варочной панели в столешницу

Для начала необходимо сделать отверстие в столешнице. Для этого согласно инструкции размечается проем. Если же инструкция отсутствует, то
обрисовывается полный габарит при этом с каждой стороны нужно отступить примерно по 5 мм.
С помощью дрели и просверливается отверстие, таким образом, чтобы не выходить за границу контура. Затем продолжаем работу лобзиком. Для уменьшения сколов рекомендуется взять пилку с мелкими зубьями. Помимо этого можно оклеить контур канцелярским или малярным скотчем.
После того как будет выполнен выпил, нужно закрасить или обработать герметиком спиленные края, чтобы предотвратить набухание столешницы.
Далее выполняется установка варочной панели в столешницу 28 мм, закрепляется и подключается к сети.

Столешница из искусственного камня

Как правильно провести разметку?

Место под варочную панель можно отметить двумя способами:

Положить ее на столешницу, обвести карандашом по контуру. Данный способ считается самым простым.
Провести точные подсчеты. Данный метод поможет избежать ошибок при установке.

Как правильно рассчитать, где должно быть место?

Установка газовой варочной панели в столешницу должна проводиться, когда для нее уже отмечено место.

План расчета:

На столешнице отмечаются внутренние грани ящика, над которым ставится сама панель. Получатся две параллельные прямые линии. Если их мысленно соединить с краями столешницы, то получится прямоугольник.
Карандашом можно начертить тонкие линии по диагонали. Получится центр прямоугольника. Следующим шагом будет построение системы координат. Получится, что в ней одна линия будет идти параллельно внешнему краю столешницы. Другая линия будет перпендикулярна ей.
Когда система координат готова, на ней отмечают координаты варочной панели. Для этого панель нужно предварительно измерить. Полученные значения нужно брать с небольшим запасом.
Когда на системе координат появятся точки будущей панели, то через них нужно провести четыре прямые линии. Получится, что две из них идут параллельно столешнице, а другие две перпендикулярны ей.
В итоге получается прямоугольник, который нужно вырезать. Останется отверстие, в которое будет установлена варочная панель.

Какие потребуются инструменты для резки отверстия?

Материалы для установки газовой варочной панели

Как правильно вырезать отверстие нужной формы?

Для чего нужна гидроизоляция?

Как правильно выбрать шланг при самостоятельном подключении?

Как самостоятельно подключить газовую варочную панель?

Перед началом работы по подключению необходимо открыть варочную панель и проверить, есть ли на ней дефекты. Важно, чтобы на приборе не было механических повреждений.
Варочную панель нужно поместить в отверстие. Затем требуется присоединить газовый шланг к газопроводу. Профессионалы рекомендуют на данном этапе использовать обмотку. В таком случае заметно снижается риск опасности утечки газа.
Когда шланг подключен, необходимо попробовать открыть газовый кран. Требуется приготовить мыльный раствор, чтобы нанести его на обмотку. Данный метод помогает определить, есть ли утечка газа.
Если пена не двигается и не появляются пузырьки, можно сказать, что утечки не наблюдается.
Следующим шагом присоединяется к подключению сама варочная панель. Стоит попробовать поочередно открыть конфорки. Должен выйти воздух, обычно на это уходит одна минута.

Шаги

Установка электрической варочной панели

Для отсоединения шланга прокрутите его гайку в направлении против часовой стрелки.

Верните на место двери и ящики шкафчика под варочной панелью, а также все его содержимое.

Если раньше в каждом доме было принято иметь большую газовую плиту с четырьмя конфорками и духовым шкафом, то сейчас становится более принятым экономить жизненное пространство в квартире, и на смену старым плитам пришла варочная панель. Она представляет собой плоскую поверхность с конфорками, которой можно легко подыскать место на небольшой кухне, а в идеале стоит встроить в кухонную мебель. В зависимости от интерьера вашей кухни, необходимо выбрать эмалированную плиту, модель из нержавеющей стали или из закаленного стекла.

Существует три вида варочных панелей:

газовые;
электрические;
индукционные.

В последнее время в связи с подорожанием газа все больше людей отдают предпочтения электрическим плитам. Однако следует иметь в виду, что дом может быть на некоторое время обесточен, и таким образом человек рискует остаться на некоторое время без горячих блюд. Если вы живете в доме, где по каким-либо причинам часто происходят отключения электроэнергии, то стоит подумать о приобретении панели смешанного типа – и с газовыми, и с электрическими конфорками. Такие панели стоят дороже, но очень выручают в таких ситуациях.

Индукционные панели являются относительно новым видом и еще не очень распространены. Принцип их работы основан на явлении электромагнитной индукции. В корпусе плиты установлена индукционная катушка, являющаяся первичной обмоткой трансформатора, а посуда, в которой готовится пища, выступает вторичной обмоткой.

Таким образом, во время готовки на индукционной панели нагревается только сама посуда и продукты, которые в ней, а сама панель из стеклокерамики греется от стоящей на ней посуды и потому не нагревается до высоких температур. Следовательно, такая панель считается наиболее безопасной в употреблении.
Следует обратить внимание, что не вся посуда подходит для готовки на таких панелях. Нужно использовать посуду, которая обладает ферромагнитными свойствами. Поэтому следует обзавестись посудой из чугуна, нержавеющей стали или эмалированной. Категорически не подойдет посуда, сделанная из меди, алюминия, стекла и керамики.

Установка варочной панели

Когда вы уже сделали выбор в пользу определенного типа панели, можно приступать к ее установке. У вас есть возможность это доверить профессионалу либо сделать самостоятельно. Установка современной варочной панели в столешницу своими
руками не требует никаких особых навыков и не займет у вас много времени. Вам понадобятся рулетка, карандаш, электродрель и электролобзик. Прежде всего, нужно определить размеры панели – они в основном указаны в инструкции, но можно измерить их и с помощью рулетки. Преимущественно плиты имеют стандартные размеры – 50 на 60 см, но бывают исключения. К полученным измерениям необходимо добавить 1-2 мм с каждой из четырех сторон, чтобы был небольшой зазор между панелью и столешницей. Затем нужно сделать разметку на столешнице, начертив карандашом контуры вашей плиты.

Основным требованием безопасности при выборе места на столешнице является то, что расстояние от края стола до плиты должно быть не менее 5 см с каждой стороны. После разметки берем электродрель и делаем четыре отверстия в каждом углу разметки. Рекомендуется использовать сверла диаметром 8-10 мм, чтобы потом туда легко вошло полотно электролобзика. Затем ним аккуратно выпиливаем пространство для варочной панели. После этого места пропила понадобится обработать силиконом или акрилом. Это требуется для защиты деревянной поверхности от грязи и влаги.

Также необходимо нанести силикон на периметр вырезанной ниши, так сказать, сделать небольшой бортик. Если есть возможность, то нужно дать силикону немного просохнуть в течение 1-2 часов. Если нет, то можно сразу укладывать туда панель. Часто в комплекте с ней идут липкие ленты либо специальный пластилин, которым нужно обработать ее края. В таком случае необходимо применить их в соответствии с инструкцией, тогда герметизация среза столешницы будет на самом высоком уровне. Если в комплекте ничего такого нет, то достаточно и силикона.

Укладываем подготовленную панель в нишу и удаляем излишки силикона. Затем, используя специальные зажимы из комплекта, закрепляем панель под столешницей. Осталось только подключить варочную панель к источнику питания. Если у вас газовое оборудование, то его подключение безопаснее доверить профессионалам. В случае когда вы сами подключили газовый шланг, обязательно проверьте все стыки с помощью мыльной воды – там не должны образовываться пузыри, а иначе это говорит о неполной герметизации, что может привести к утечке газа. К электрической или индукционной панели нужно просто подсоединить вилку и включить ее в розетку. Все, можно приступать к приготовлению обеда.

Установка электрической варочной панели в столешницу

Грамотное оснащение кухни — задача не менее важная, чем обустройство других помещений в доме. Ведь именно здесь мы проводим довольно большую часть своей жизни. Очень важно максимально лаконично организовать пространство на кухне. Современные дизайнерские и технические решения позволяют заменить громоздкую отдельностоящую бытовую технику встраиваемыми моделями. Благодаря этому появились встраиваемые холодильники, посудомоечные машины, варочные панели и духовые шкафы, которые отлично маскируются под интерьер помещения и визуально не занимают дополнительного пространства.

Электрические варочные панели

Практически во всех уголках нашей страны есть возможность подключения к газовым магистралям. Поэтому раньше газ был самым распространенным видом топлива для плит и котлов в жилых помещениях. Но, с развитием многоэтажного строительства использование голубого топлива стало не всегда доступным. Поэтому широкую популярность начали обретать электрические плиты. Современные модели этих устройств ничем не уступают газовым аналогам, а порой наоборот превосходят их по многим параметрам.

Если при планировании кухни предусмотрена рабочая зона со сплошной столешницей или же зона готовки вынесена на отдельный островок, то незаменимым приобретением станет варочная панель. Это прибор, который встраивается в столешницу и по сути является отделенной от плиты верхней частью. При этом варочная панель имеет отдельное управление и является полностью самостоятельным прибором.

Виды электрических варочных панелей

Перед современным пользователем открывается широкий выбор различных варочных панелей. Они могут отличаться как по способу нагрева посуды, так и своему функционалу. Самым простым вариантом исполнения этих приборов можно считать устройства с нагревательными элементами в виде чугунных блинов. По стоимости это самые недорогие модели, но у них есть один недостаток — медленное остывание поверхности.

Следующий, тип который стоит выделить — это стеклокерамические варочные панели с конфорками Hi-Light. Они более практичны в использовании, имеют быстрый нагрев и достаточно быстрое остывание. При этом они чаще всего оборудуются цифровой индикацией и сенсорным управлением, что немаловажно для комфортного использования. И еще один тип — индукционные панели. Они греют посуду путем создания электромагнитной индукции, при этом сама конфорка не греется, что довольно практично в домах с детьми и домашними животными.

Установка варочной панели

Какой тип варочной панели вы бы не выбрали, процесс установки будет одинаковым. Эту процедуру можно разбить на несколько этапов: подготовка места установки, подключение и установка. Разберем каждый из этапов по отдельности.

Подготовка места установки

На данном этапе необходимо подготовить место установки согласно инструкции из комплекта поставки прибора. По размерам размечается место в столешнице, где предполагается инсталляция. Затем нужно вырезать отверстие. Если материал стола дерево или ДСП, то обязательно обработать места распила герметиком и дать ему высохнуть. В противном случае попадания влаги под варочную панель может повредить деревянную структуру. После подготовки отверстия приступаем к следующему этапу установки.

Подключение варочной панели

Подключение прибора может производиться несколькими способами. Все зависит от того каким образом под это устройство электрики сделали подвод. Иногда варочные панели подключают через электрическую розетку, а иногда и проводом напрямую через специальные клеммы. Если одновременно с панелью подключается и духовой шкаф, то нужно использовать распределительную коробку. В нее подводиться электричество и сводятся кабели подключения приборов. Стоит отметить, что варочная панель и духовой шкаф довольно мощные потребители. Поэтому подключать их необходимо к отдельной линии. Использование удлинителей, переходников или тройников для этих приборов недопустимо.

Установка

Большинство варочных панелей фиксируются к столешнице специальными защелками идущими в комплекте прибором. Также для уменьшения шансов попадания влаги под панель применяется специальный уплотнитель из мягкой резины. Прежде чем внедрять прибор в место установки нужно проклеить уплотнитель, а затем пристегнуть защелки. Установку в столешницу нужно производить аккуратно, чтобы не повредить устройство. Заранее проверьте все ли подключено, чтобы лишний раз не извлекать панель и не повреждать крепежные элементы.

Электрические варочные панели Electrolux

Если вы все еще не выбрали варочную панель — обратите внимание на предложения нашего магазина. Мы является фирменным магазином бытовой техники «Электролюкс» и обеспечиваем 100% оригинальность каждого товара. Все панели имеют официальную гарантию от производителя и поставляются в заводской упаковке. При получении заказа покупатель может проверить бытовую технику и ее комплектацию.

В магазине можно купить как небольшие устройства на 2 конфорки, так и полноразмерные варочные панели на 3-4 конфорки. В качестве нагревательных элементов применяются ленточные нагревательные элементы типа Hi-Light. Большинство моделей оснащаются зонами расширения — возможностью увеличить диаметр конфорки или изменить ее форму. Эта опция активируется при помощи сенсорного управления, интегрированного в стеклокерамическую поверхность. Также электрические поверхности «Электролюкс» оснащаются дополнительными опциями, которые значительно упрощают эксплуатацию техники. К таким опциям относится функция Stop&Go, позволяющая остановить работу всех конфорок на время отлучки владельца. После завершения срочных дел пользователь может снова вернуть все настройки одним касанием сенсора. Также большой популярностью пользуется опция Booster, позволяющая направить больше мощности на одну из конфорок. Этот режим позволяет быстро нагревать большое количество воды.

Большим преимуществом варочных поверхностей Electrolux являются технологии безопасности, которые сохраняют здоровье пользователей и продлевают срок службы бытовой техники. Варочные панели оснащаются индикаторами остаточного тепла, которые горят до тех пор, пока стеклокерамика не остынет до приемлемой температуры. Также устройства имеют защиту от перегрева и позволяют блокировать элементы управления — это очень полезно, если в доме проживают маленькие дети и домашние животные.

Другая встраиваемая техника марки

Помимо варочных панелей в нашем магазине вы можете купить много других видов встраиваемой техники от знаменитого шведского бренда. В первую очередь это духовые шкафы, которые могут дополнить варочные панели и значительно расширить кулинарные возможности владельца. Также в каталоге вы найдете микроволновые печи, оснащенные мощными генераторами и функциональные вытяжки, которые можно интегрировать в кухонную мебель. Любители кофе могут заказать встраиваемую кофемашину, которая поможет готовить бодрящий напиток, а ценители вина — специальные холодильники для его хранения.

Как подключить варочную панель самостоятельно подключение варочной панели кухня

Установка варочной панели в столешницу — общие рекомендации.

Я не вижу смысла переписывать сюда подборку советов из инструкции по эксплуатации. Но кратко пройдусь по самым распространённым моментам, которые касаются каждой варочной панели.

Установка варочной панели в столешницу — уплотнитель.

Как правило, он идет в комплекте с панелью. Если его не оказалось, то теоретически можно использовать любой дверной или оконный тонкий уплотнитель. Тонкий по причине того, что , с одной стороны, щель между панелью и столешницей должна быть минимальной, чтобы грязь не забивалась в эту щель, с другой стороны, обеспечивать плотное прилегание, чтобы вода не протекала внутрь, под панель. Ни в коем случае не используйте двусторонний скотч или герметик, в общем всё, что может приклеить варочную панель к столешнице. В теории панель должна проработать долго, на практике, случаются разные казусы и панель приходится снимать. Снять приклеенную панель, не сломав её, очень непростое занятие. А повторная установка вызовет сложности, потому что надо будет снять старый «клей».

Установка варочной панели в столешницу — как вырезать отверстие под варочную панель

Первым делом нужно сделать разметку с минимальным допуском

Очень важно соблюдать прямой угол. Обычно для этой цели я использую саму варочную панель

То есть, от ближнего или дальнего края рисую одну линию. Проставляю на ней нужные размеры, прикладываю панель по этой линии и рисую две боковых линии. Чтобы не поцарапать панель, подкладываю под нее какую-нибудь ткань. Линии будут строго перпендикулярны, затем отмеряю нужное значение на двух получившихся боковых линиях и заканчиваю прямоугольник

Очень важно обратить внимание на то, чтобы вы не попали в боковые стенки под столешницей при разметке отверстия. Дальше, кому как удобнее, ножовкой или электрическим лобзиком делается вырезание отверстия. Чтобы начать вырезку, нужно просверлить отверстие для захода ножовочного полотна

Делать это надо во внутренней части столешницы. Той, которую будете вырезать. На фотографии хорошо видно, как это делается. Конечно же, удобнее вырез делать электролобзиком. Отверстие в мраморных столешницах или из искусственного камня желательно доверить специалистам. Однако нужно помнить о том, что площадка лобзика металлическая и при выполнении работ может поцарапать поверхность. Чтобы этого избежать, можно использовать малярный скотч. Его удобство в том, что он неплохо держится на поверхности, но не так сильно прилипает, как обычный скотч. Клеить можно как непосредственно к разметочной линии, так и немного отступив от нее. Главное, чтобы была заклеена область, которая выходит за пределы варочной панели, но может попасть под металлическую площадку лобзика

Чтобы начать вырезку, нужно просверлить отверстие для захода ножовочного полотна. Делать это надо во внутренней части столешницы. Той, которую будете вырезать. На фотографии хорошо видно, как это делается. Конечно же, удобнее вырез делать электролобзиком. Отверстие в мраморных столешницах или из искусственного камня желательно доверить специалистам. Однако нужно помнить о том, что площадка лобзика металлическая и при выполнении работ может поцарапать поверхность. Чтобы этого избежать, можно использовать малярный скотч. Его удобство в том, что он неплохо держится на поверхности, но не так сильно прилипает, как обычный скотч. Клеить можно как непосредственно к разметочной линии, так и немного отступив от нее. Главное, чтобы была заклеена область, которая выходит за пределы варочной панели, но может попасть под металлическую площадку лобзика.

Установка варочной панели в столешницу — использование силикона

Срез отверстия под варочную панель (да и в принципе подо что угодно в кухонной столешнице) нужно обязательно обработать герметиком. Нет абсолютно никакой разницы, какого цвета будет герметик

В этой операции самое важное — как следует загерметизировать срез, чтобы в него не попадала влага. Хотя столешницы выполнены из влагостойкого материала, они все равно разбухают, когда внутрь попадает влага

Герметизировать нужно только сам срез. Останется подождать некоторое время (от трех часов), чтобы герметик подсох и можно устанавливать поверхность.

С наилучшими пожеланиями, Я!

Алгоритм действий. Снимаем варочную панель самостоятельно

Отключение коммуникаций

При выполнении демонтажа необходимо выполнить ряд мероприятий.

Перед началом всех работ необходимо отключить от всех видов газо- или электропитания, в зависимости от типа.

Далее, исходя из типа:

Для газовой варочной панели — отключаем газовое оборудование, в том числе запорный вентиль или краны подачи газа на вводе в дом.
Для электрической варочной панели — отключаем от электричества само устройство, в очередном порядке, сначала отключаем автоматический выключатель в электрощите помещения, потом, при демонтаже, разъем электропитания.

Особое внимание, обращаем на то, что все газовые и электрические работы должны выполнять квалифицированные специалисты

Механический демонтаж

После отключения от всех видов коммуникационных подключений приступаем к доставанию устройства:

Первым делом осматриваем наружную рабочую поверхность на предмет отсутствия посторонних предметов;
Находим и откручиваем крепёжные центровые шурупы, которые держат всю конструкцию;
После этого не до конца выкручиваем крепёжные шурупы;
Ослабляя угловые крепления, отводим их из мест упора, освобождая для прохода панели их столешницы;
После ослабления этих крюков конструкцию вытаскиваем. Когда достаётся панель, вслед вытаскивается за ней электрический провод электропитания, отключаем его от разъёма (внимание только при отсутствии подачи напряжения на устройство).
Достав варочную панель, осторожно укладываем её на заранее подготовленное место. Место установки её в столешнице при необходимости закрывается, приготовленным заранее по размеру щитом, во избежание попадания туда детей и животных.
После проведения ремонта или замены, все мероприятия выполняются в обратном порядке.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом. Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.

Подключение установленной варочной панели

Электрическая панель

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

Варочные панели позволяют сэкономить место на кухне, а работают они точно так же, как громоздкие плиты. Ко всему прочему установка варочной панели совершенно нетрудна, происходит достаточно быстро, и справиться с ней сможет любой взрослый человек при наличии определенных инструментов.

Для тех, кто затеял ремонт в кухне, предоставляется возможность заменить плиту на поверхность. Вы можете также сделать комбинацию поверхности и отдельного духового шкафа, и таким образом абсолютно ни в чем не проиграете.

Подсоединение газовой панели

При установке газовой варочной панели вначале посмотрите, каким образом она крепится. Установите панель, выровняйте ее по краю стола и закрепите. Обычно для крепления снизу в комплекте с панелью предусмотрены скобы. Электрический провод необходимо включить в розетку.

Чтобы подключить газ своими руками, надо знать правила безопасности. Перекройте газ и подсоедините варочную поверхность к трубе посредством гибкого шланга. В гайки обязательно положит паронитовые прокладки. Откройте газ, включите конфорки и проверьте места соединения шланга на утечку. Для этого их надо намылить. Если пена не будет пузыриться, то утечки нет, вы все сделали правильно. Для проверки можно также использовать газовый анализатор.

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

Просто необходимо все делать осторожно и в правильной последовательности от самогоначала до конца

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите

Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа

Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту

В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Особенности

Несмотря на то что впервые такая плита появилась уже более четверти века тому назад, свое распространение она получила не так давно. Это связано с тем, что подобная техника в прошлом имела просто неподъемную для среднестатистического человека стоимость. На сегодняшний день цена индукционных панелей ненамного выше обычной стеклокерамики, а потому шанс встретить ее на обычной городской кухне достаточно высок.

Нагрев еды варочной панелью происходит за счет электромагнитного поля, которое воздействует на дно посуды, не затрагивая саму поверхность устройства. Сама вихревая магнитная индукция создается за счет медной катушки и электрического тока, который техника получает, будучи присоединенной к сети. У подобного метода есть множество преимуществ перед обычным электричеством или газовым нагревом.

Скорость. По сравнению с другими видами плит, индукционная нагревает до кипения 1 литр воды всего за 4 минуты при помощи режима «быстрый нагрев». При этом расход электроэнергии остается на уровне обычной стеклокерамической поверхности.
Безопасность. Так как на подобной панели нагревается лишь дно самой посуды, о такую поверхность практически невозможно обжечься. Этот параметр особенно актуален для тех семей, в которых есть маленькие дети или пожилые родители, плохо контролирующие свои движения.
Удобство. На поверхность индукционной панели можно спокойно положить ложку для помешивания, прихватку и даже поставить тонкий стеклянный стакан с жидкостью. Ничего не нагреется и не загорится. Кусочки пищи, которые выпадут из посуды при активном помешивании, не пригорят и не задымят кухню.

Как у абсолютно любой бытовой техники, кроме преимуществ, у индукционной панели есть и свои недостатки. Об этом необходимо знать еще на этапе выбора устройства, чтобы не столкнуться с неприятными сюрпризами в дальнейшем.

Цена. К сожалению, до сих пор цена на такие модели еще достаточно высока, и не любая семья может позволить себе такую покупку без взятия кредита или ссуды.
Шум. Некоторым может доставлять ощутимое неудобство небольшое гудение, которое издает панель во время работы.
Требования к посуде. Во-первых, посуда должна быть изготовлена из ферромагнитного материала. Во-вторых, ее диаметр должен быть больше 6 сантиметров. Ну и, наконец, посуду необходимо не только правильно покупать, но и ставить на панель. Если сковорода будет стоять не на отметке, то нагрев просто не начнется.
Аккуратное обращение. Несмотря на то что толщина стеклокерамической индукционной панели достаточно большая, если уронить на нее тяжелую жаровню или полную сковороду с большой высоты, то можно повредить поверхность.

Список источников

sovet-ingenera.com
samelectrik.ru
stroy-podskazka.ru
setafi.com
2balla.ru
potomstvennyjmaster.100ms.ru

Электроинструменты

— Как немного увеличить отверстие в столешнице для замены кухонной мойки

Задавать вопрос

Спросил 8 лет, 1 месяц назад

Изменено 8 лет, 1 месяц назад

Просмотрено 10k раз

Задача

Меняю кухонную раковину. Существующая раковина находится в прямоугольном отверстии (с закругленными углами) в кухонной столешнице. Столешница имеет толщину около 1½ дюйма (40 мм) и изготовлена из какого-то ДСП (ДСП) с ламинированной верхней поверхностью.

Новая раковина примерно на ⅜» (10 мм) шире и имеет одинаковую глубину спереди и сзади. Однако она также имеет меньший выступ.

Следовательно, мне нужно сделать отверстие примерно на ¾» (20 мм) шире и примерно ⅜»( на 10 мм) глубже. Если я держу раковину по центру, это означает, что я обрезаю ⅜» (10 мм) и 3/16″ (5 мм) с каждой стороны.

Это нужно делать с установленной столешницей и сверху.

Инструменты

У меня нет подходящего электроинструмента (у меня есть дрели, шлифовальная машина, угловая шлифовальная машина, дремель), поэтому я думаю, что купить или взять напрокат

Судя по тому, что я читал, обычным инструментом для этой работы является лобзик, но я обеспокоен тем, что будет сложно вырезать такой тонкий срез вокруг отверстия с помощью лобзика.

Вопрос

Должен ли я купить электролобзик или фрезер и на что обратить внимание?

раковина
электроинструменты
кухонные столешницы
отверстие

Я начертил линию, а затем использовал грубый рашпиль (например, рубанок для сыра) вручную. У вас будет больше контроля, чем при использовании электроинструмента, так как удалить нужно совсем немного. Потом можно было зашлифовать грубой наждачной бумагой.

Если позади раковины есть достаточно места или если вы меньше беспокоитесь о центрировании, а просто обрабатываете боковые и передние стороны, фрезер прекрасно справится с этой задачей. Триммер для ламината может быть лучшим выбором для части «подходит к задней части раковины», поскольку у него меньше основание, но у него также более ограниченный размер / мощность насадки — тем не менее вы можете сделать это за несколько проходов, и они стоят меньше покупать.

Секрет красивых краев с помощью фрезера заключается в создании упора или шаблона — доски, поддерживаемой на таком же расстоянии от желаемого пропила, на каком край основания находится от фрезы. Свободная рука будет иметь тенденцию блуждать немного больше, чем следовать за забором. Твердое управление машиной также необходимо, особенно при работе с узкой полосой материала, как в этом случае, по крайней мере, спереди.

В конце концов я купил самый дешевый электролобзик, который смог найти в ближайшем магазине. Я почистил рашпилем типа, предложенного в ответе Джимми

Проблемы, с которыми я столкнулся с лобзиком, были …

Лезвие отклонялось от вертикали на действительно значительную величину. Это не обнаружилось в моем первоначальном тестировании с обрезками древесины. Я обнаружил, что этого невозможно избежать, но, возможно, с практикой это станет лучше.
Из-за того, что лезвие блуждало, я, как правило, отрезал примерно шесть дюймов, затем отсекал свисающий кусок и снова начинал резать более вертикально. С одной стороны осталась слегка ступенчатая кромка (хотя верхняя кромка все еще была близка к норме).
Я купил лезвие для резки вниз (обратное), чтобы не сколоть поверхность ламината, так как мне приходилось работать сверху. Однако единственный размер, который я мог получить, был слишком коротким и продолжал выпрыгивать. Это было достаточно тревожным для меня, чтобы переключиться на более длинное обычное (режущее вверх) лезвие, которое я купил в то же время на всякий случай. Сколы ламината были довольно заметными, но не настолько сильными, чтобы выходить за край раковины.
Мне действительно нужно было соорудить какое-нибудь устройство для удаления пыли, даже с помощью лазерной линии, было очень трудно увидеть, где я резал, ношение пылезащитной маски делает невозможным сдувание пыли.
Использование малярного скотча для рисования линии не сработало, так как лобзик отрывал полоски скотча, которые в итоге прилипали к подошве и усложняли работу.

Вырезать очень тонкие ломтики лобзиком оказалось на удивление легко. Мои опасения по этому поводу были напрасными.

Использование ручных рашпилей было тяжелой работой, поэтому я не использовал их на протяжении всей работы. Тем не менее, они очень приятны в использовании и хорошо справились со сглаживанием блуждающих порезов головоломки.

В конце концов, верхний край выреза был в порядке, но секция выглядела ужасно. Это не имеет значения, поскольку это не видно. Я был довольно консервативен в разметке, поэтому мне пришлось использовать ручной рашпиль и напильники, чтобы снять последний миллиметр в большинстве мест, сгладить края и привести стороны отверстия в вертикальное положение. Я использовал короткую версию инструмента Surform и обычный рашпиль. Я использовал полукруглый напильник для углов.

Этот ответ предназначен только для того, чтобы записать, что я на самом деле сделал, на случай, если какой-либо будущий читатель сочтет это полезным. Вот почему я сделал это вики сообщества, чтобы не отвлекать внимание от других ответов. Я проголосовал за другие ответы и принял тот, который показался мне полезным.

Есть несколько инструментов, которые вы можете использовать.

Все зависит от того, что вам удобнее.

Когда я вырезаю раковины, я использую электропилу. Отметьте линии разреза. Затем запустите пилу и вставьте ее. Затем вы используете лобзик, чтобы закончить углы.

Причина, по которой я использую электропилу, заключается в том, что вы получаете прямые и быстрые пропилы.

Если вы решили делать все это с помощью лобзика, лезвия могут погнуться, так как резка будет не такой аккуратной. Также не всегда работает, если есть вещи, которые вы не хотите резать.

Фрезерный станок/триммер для ламината может оказаться для вас самым простым. Если вы запускаете его по направляющей, проблема в том, что будет больше пыли. Но может быть проще для вас с 5-миллиметровыми разрезами.

Но, как я уже сказал, все зависит от того, что вам удобно использовать.

Раковины имеют кромку около 10 мм, которая закроет порез.

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Установка раковины + плиты — Lone Oak Design Co.

Обновление: это четвертая часть серии. Не забудьте проверить детали один , два и три .

Всем привет! Мы вернулись к четвертой части нашей серии шкафов для кемперов, в которой рассказывается, как мы установили нашу раковину, устанавливаемую под монтаж, в комплекте с крышкой, и нашу индукционную плиту со стеклянной крышкой, чтобы она могла сделать один длинный отрезок гладкой непрерывной столешницы, когда они не используется. Детали 1-3 можно найти здесь:

Сборка базовых шкафов
Установка счетчиков
Сборка вентилируемого верхнего электрошкафа

Прошу прощения за то, что на этих фотографиях ходят туда-сюда. Если вы помните (или только что ознакомились с серией выше), вот как выглядели стойки, когда мы начали планировать установку раковины/плиты. Мы решили вырезать отверстия, а затем окрасить столешницы, чтобы мы могли одновременно окрашивать верхнюю часть и обрезанные края, помогая устранить любое странное наложение, если мы получим какое-либо мокрое пятно поверх уже высохшего пятна, пытаясь окрасить только его поверхность. режет позже. (Мальчик, мы можем сказать пятно больше нет?)

Хотя вы уже видели как выглядит столешница с отверстиями для раковины и плиты в предыдущем посте, мы собираемся поделиться тем, как мы их планировали, вырезали и обрабатывали в этом посте.

Наш список покупок для раковины

Эта мойка из нержавеющей стали размером 13×15 дюймов — нам она очень нравится. Это разумная цена, особенно для такого удивительного качества, и поставляется с металлической решеткой для внутренней части, сливной пробкой, фильтром, тряпкой для очистки, тележкой, зажимами и шаблоном для установки. Будь еще мое сердце.
1” wood screws
Silicone
Tape measure + level/ruler + pencil – for marking placement
Circular saw
Jigsaw
Странство + 1,25 ”Dole Saw Bit — чтобы сделать отверстие для пальца в крышке
Спинка + наждачная бумага
Stain
СТАН
СТАН 9000 3
. + тряпки – для очистки силикона

Поиск места для раковины

Сначала мы нашли наше место слева направо, используя предоставленный шаблон раковины и наше окно в качестве ориентира. Мы отметили центр окна и перенесли его (слегка) вниз к столешнице. Мы измерили и отметили центр на нашем шаблоне, затем выровняли его с нашей центральной линией окна.

Перед тем, как мы официально приклеили наш шаблон раковины, мы использовали ручку крана, чтобы определить расположение раковины спереди назад. Нам нужна была ручка, чтобы можно было вернуться назад, не ударившись о стену, чтобы у нас был полный набор горячей и холодной воды. Затем мы измерили и отметили минимальное расстояние от края передней стойки, чтобы случайно не просверлить лицевую сторону шкафа, убедившись, что осталось достаточное расстояние от передней части шкафа и для зажимов для раковины.

Поскольку наша раковина была спроектирована так, чтобы ее можно было установить снизу, чтобы внутренние стенки раковины находились на одной линии с обрезанным краем столешницы, нам пришлось внести некоторые коррективы в шаблон. Обводя шаблон, мы добавили 1/2 дюйма (половина ширины фланца) с каждой стороны, сделав отверстие на 1 дюйм больше по ширине и длине, чем наш шаблон, чтобы мы могли использовать открытая часть фланца раковины для удерживания крышки.

Вырезание отверстия для раковины + изготовление крышки

После того, как мы были довольны размещением, мы (Ник) использовали нашу циркулярную пилу, чтобы вырезать отверстие для раковины, а затем я играл, соединяя разрезы, завершая форму с помощью лобзика. . К нашему большому удовольствию (и удивлению), у нас все получилось идеально с первой попытки! ( Ух ты! )

После того, как лом – скоро будет крышка – был вырезан, мы просверлили отверстие в центре с помощью нашей кольцевой пилы 1,25 дюйма, а затем отшлифовали все края среза до гладкости с помощью нашего орбитального станка. шлифовальный.

Окрашивание столешницы

Именно на этом этапе установки раковины (и плиты) мы использовали метод и смесь цветов, которыми мы поделились в конце предыдущего поста, чтобы окрасить нашу столешницу и крышку раковины.

Установка под мойку

Несмотря на то, что она «просто металлическая», эта мойка тяжелая. В целом это здорово, но не очень хорошо для ваших рук, когда вы держите его над головой в маленьком неудобном пространстве. У него есть несколько звукоизоляционных панелей, спрятанных по бокам, которые, хотя я уверен, что они будут хорошими позже, сделали установку утомительной. Как говорится, чтобы работать с умом, а не усерднее, мы проявили творческий подход и использовали один из старых домкратов с резьбой, который поставлялся вместе с кемпером, чтобы помочь удерживать и центрировать раковину на месте, пока мы карандашом рисовали правильное размещение и зажим/винт. места. После того, как мы разметили зажимы там, где мы хотели, мы сняли раковину для облегчения доступа и слегка прикрутили зажимы на место на нижней стороне стойки. Следуя указаниям, мы повернули их так, чтобы длинные стороны зажимов были параллельны стороне выреза раковины, готовясь к тому, чтобы закрепить раковину по-настоящему.

Когда все зажимы установлены на место и должным образом повернуты в сторону, мы добавили небольшой шарик силикона к внешнему верхнему краю фланца раковины, убедившись, что он не слишком близко к центру кромки, чтобы избежать просачивания в видимая часть раковины.

После того, как мы покрыли раковину силиконом, я закрепил ее сверху, используя сливное отверстие, а Ник повернул зажимы и закрепил раковину снизу с помощью 1-дюймовых шурупов. *Примечание. Поскольку у нас есть деревянные столешницы, мы не использовали винты, прилагаемые к раковине. У них были детали с внутренней резьбой, которые нужно было предварительно просверлить и вставить в нижнюю часть стойки — вероятно, лучше всего подходит для таких поверхностей, как гранит и т. д., где другие варианты — например, шурупы – могут привести к поломке стойки.

Несмотря на то, что мы были осторожны с нашим силиконом, некоторые из них сплющились, что было видно поверх выступающего фланца раковины. Чтобы очистить его, пока Ник окончательно завинчивал зажимы, я использовал кучу безворсовых тряпок (в основном футболки) и уайт-спирит, чтобы немедленно очистить весь силикон, который можно было увидеть сверху раковины. пока он был еще мокрым.

Приносим извинения за отсутствие фотографий во время этой части установки — все было на палубе!

Поддержите раковину чем-нибудь. Он тяжелый, а силикон помогает ему легко скользить, что затрудняет его удержание на идеальном месте, независимо от того, как неподвижно вы его держите. Мы использовали стопку обрезков пиломатериалов + старый домкрат с резьбой, который был в комплекте с кемпером + доску для обрезков поверх домкрата (потому что нам нужно было что-то шире, чем сливное отверстие в нижней части раковины, чтобы его удержать).
Используйте шпатель, обернутый тряпкой, смоченной уайт-спиритом, чтобы удалить силикон из трещин/9Края 0 градусов, если у вас есть просачивание. Будьте терпеливы и не торопитесь, чтобы очистить его, пока он еще влажный. Вы поблагодарите нас позже.

Примечание. Несмотря на то, что мы рассмотрели полную установку раковины от начала до конца выше, мы установили раковину и плиту одновременно, поэтому они следуют одному и тому же графику разметки, вырезания и установки. Я подумал, что это будет менее запутанно, чем прыгать туда-сюда между двумя установками во время этого поста.

Наш список покупок для плиты

Индукционный
Фреза + прямая фреза 1/2”
Зажимы Irwin
Шлифовальный станок2 6
003
пятна
Художники лента
Silicone

29002 SILED SILED
2 SINEDSTED SINGENTED SLACENDAME 9003
29002 SINGENT SILED FLANTEN 9003
2
В ФЛЕКТОРСКОЙ ПЛАНЕМ
2
ВЕЩЕ вместо окна мы использовали уже размеченную раковину. Немного менее точно, мы смотрели на то, что нам нравилось, слева направо, поэтому у нас было достаточно, но не слишком много встречного «мяса» с каждой стороны плиты.
Из-за формы и конструкции варочной панели мы перевернули ее, чтобы проследить стеклянную поверхность, чтобы получить нашу крайнюю линию на маркировке плиты, которую вы видите на фотографии ниже (справа). Внутренняя линия — это то, что мы вырезали циркулярной пилой — мы получили это, измерив количество стеклянной кромки на плите и измерив ее внутрь от нашей первой прочерченной линии.
Вырезание отверстия для печи
Мы использовали ту же технику врезания + электролобзика, что и для установки раковины. На этот раз мы выбросили кусок обрезков, так как плита должна была заполнить отверстие, и вместо того, чтобы отшлифовать обрезанный край до гладкой поверхности, мы использовали фрезер, чтобы создать выступ для установки стеклянной варочной панели.
Установка печи
С отверстием для печи, вырезанным на внутренней линии, мы использовали внешнюю линию (та, которую мы получили, обводя стеклянную поверхность), чтобы фрезеровать наш канал. Для нашей конкретной варочной панели мы использовали прямую/квадратную фрезу шириной 1/2 дюйма, установленную на глубину 1/4 дюйма (глубина стеклянной варочной панели), чтобы поверхность стекла была идеально ровной с деревянной столешницей.
Поскольку при взгляде вниз на прилавок он будет виден по периметру края стекла, мы хотели убедиться, что фрезерованные вырезы прилавка были чистыми, гладкими и располагались под прямым углом к стене, краю прилавка и плите. Для этого мы использовали наш длинный 4-футовый уровень и зажимы Irwin, чтобы сделать направляющие, по которым будет двигаться фрезер. Чтобы получить правильное размещение, мы измерили расстояние от самого широкого края фрезы до края основания фрезера и добавили 1/2 дюйма (ширина, которую мы хотели получить для нашего фрезерованного канала, исходя из размера кромки/фланца плиты), чтобы определить, где нам нужно зажать наши направляющие. Потребовались некоторые математические расчеты и измерения (и повторные измерения), но оно того стоило, потому что гарантировало хорошую прямую кромку.
Здесь вы можете получить хорошее представление о глубине врезного канала, который мы профрезеровали для печи, и о том, как он выглядел до и после того, как мы сделали канал.
Какое значение может иметь размер 1/4 дюйма! (Фотография справа, очевидно, сделана до того, как мы отшлифовали отшлифованный край.)
Постоянная установка плиты
После того, как мы окрасили столешницу, мы вставили небольшой шарик силикона в отфрезерованный канал и опустили варочную панель, отрегулировав ее быть квадратным внутри отверстия. Мы подождали день, чтобы убедиться, что он высох и зафиксировался на месте, затем заклеили прилавок малярным скотчем и замазали силиконом небольшой зазор сверху. Мы аккуратно натянули малярную ленту до того, как силикон высох, чтобы она случайно не приклеилась к прилавку навсегда.
Потратьте время, чтобы установить направляющие фрезера и надежно зафиксировать их. Это сэкономило нам массу времени и позволило получить действительно чистую линию маршрутизатора.
Мера, мерка, мерка. Все вещи.
Вы, наверное, заметили красивый латунный кран на некоторых фотографиях в этом посте. Мы еще не установили его — мы использовали его только для демонстрации, чтобы помочь с нашим размещением, и потому что я не мог не взглянуть на то, как он будет выглядеть, когда мы закончим всю сантехнику. Хотя мы хотели бы установить его, у нас есть планы на стену, и кран будет только мешать.
Что вы думаете? Нам очень нравится то, как мы смогли установить и раковину, и плиту, не теряя места на столешнице, когда они не используются. Любите ли вы его так же сильно, как мы? Будем рады услышать ваши мысли в комментариях!
DIY, The Cameo, Projects, Interior, Kitchen, LuxuriesKristen 11 января 2020 Остин, после, До, Столешница, Прилавки, Во время, Учебное пособие, Интерьер, Кухня, Малярная лента, Пятно, Винтажный трейлер для путешествий, Ремонт винтажного кемпера, Раковина, Плита, Варочная панель, Плита, Установка, Установка, Врезной рез, Лобзик, Нержавеющая сталь, Морилка, Индукционная плита, Индукционная плита, Индукционная плита, Стеклянная плита, Стеклянная плита2 Комментарии
0 лайков
Можно ли вырезать столешницы из кварца
Павел Баташев
Обновлено: 27 мая 2021 г.
Для резки столешниц из кварца нужны определенные навыки и хорошие инструменты. Имея их наготове перед началом вашего проекта, вы сэкономите массу времени и энергии. Это также предотвратит множество возможных несчастных случаев, связанных с перемещением по рабочей зоне время от времени. Вот наш лучший способ вырезать кварцевые столешницы.
Как резать кварцевые столешницы?
Несмотря на то, что кварц известен как твердый и прочный, как и любой другой каменный материал, он все же может сломаться или треснуть, если с ним неправильно обращаться. Резка кварца может быть не для начинающего мастера, так как это непростая задача. Это может потребовать некоторого опыта работы с материалами и инструментами, которые могут быть рискованными в руках новичка. Циркулярная пила является хорошим примером этого. Если вы не уверены или не уверены, всегда лучше обратиться за профессиональной помощью.
Лучший способ вырезать кварцевые столешницы — использовать для работы циркулярную пилу с алмазными наконечниками. Помните, что кварц — один из самых твердых материалов. Использование обычных лезвий может оказаться неэффективным или привести к паршивой работе.
Осколки или порошок кварца очень мелки и могут вызывать раздражение глаз, носа, рта и кожи. Сообщалось даже, что они токсичны. Ношение защитного снаряжения при выполнении этого проекта имеет жизненно важное значение. Убедитесь, что ваши дыхательные пути защищены маской или, что еще лучше, респиратором. Рекомендуется маска N95, предназначенная для строительства. Защитные очки также необходимы при выполнении этой задачи, так как мелкая пыль может легко попасть в воздух. Резка камня также приведет к чрезвычайно громким вибрациям, которые потенциально могут повредить ваши уши. В этом случае поможет беруша.
Для обеспечения эффективности работы необходимо подготовить линейку, поверочную линейку, порошковый мел или маркер. В некоторых заданиях вы даже можете использовать уровень. Резка циркулярной пилой может вызвать сильную вибрацию. Закрепление столешницы на платформе струбцинами поможет вам добиться наилучших результатов. После этого может возникнуть необходимость отполировать срез столешницы. Будет отличным дополнением иметь наготове полироль и шлифовальную машинку.
Защитите рабочую зону
Важно, чтобы вы выполняли задание как можно более безопасно. Проекты «сделай сам» в основном выполняются в пределах дома, где есть члены семьи и домашние животные. Убедитесь, что вы работаете в той части дома, где домашние животные и дети не будут бродить. Помните, что вы работаете с циркулярной пилой и с материалом, который выделяет потенциально токсичные остатки. Кроме того, шум от вибрации может быть опасен для детей и домашних животных.
Шаг 1
Закрепите кварц на устойчивой платформе. Крайне важно, чтобы вы закрепили прочную платформу, которая не будет сильно трястись. Использование циркулярной пилы приведет к вибрации. Наличие шаткого стола или платформы может привести к неравномерному срезу. Зажмите каменную плиту на платформе. Используйте мягкие материалы, такие как ткань или пенорезина, в области зажима, чтобы не поцарапать кварцевую поверхность.
Шаг 2
С помощью рулетки или линейки измерьте площадь, которую нужно отрезать. Если целью разреза является установка новой раковины или другого кухонного оборудования, не забудьте перепроверить фактическое оборудование. Важно отметить, что измерения должны производиться на внешней границе этого оборудования, чтобы оставить место для размещения внутри зоны разреза. Отметьте место маркером или порошковым мелом. Профессионалы рекомендуют распылять вещества для изготовления мелового порошка. Лак для волос — это предмет домашнего обихода, который легко справится со своей задачей.
Шаг 3
Подготовьте необходимые инструменты. Убедитесь, что алмазный наконечник правильно установлен на циркулярной пиле. Следуйте инструкциям инструмента, чтобы убедиться, что лезвие закреплено. Помните, что это острый инструмент, который очень быстро вращается. Неправильное обращение может привести к серьезным травмам. Не забудьте заполнить резервуар водой, если используете мокрую пилу, что рекомендуется. Запустите пилу несколько раз, чтобы вода прошла через лезвия, прежде чем резать. Это гарантирует, что вы не ударите кварцевую столешницу всухую и получите более чистый срез.
Step4
Аккуратно, но уверенно проведите лезвием через кварц. Старайтесь не давить слишком сильно, так как это может привести к трещинам и стать причиной несчастных случаев. Лезвие сделает свое дело. Вам нужно только терпеливо вести его. Еще одна лучшая практика — зажать поверочную линейку сбоку от отмеченной линии, чтобы надежно направлять пилу. Ведите пилу, пока не дойдете до конца маркировки. Если устали, отдохните. Опасно работать с электроинструментом в состоянии усталости.
Хотите увидеть кварцевую столешницу тонкой огранки? Найдите вдохновение для реконструкции вашей кухни в нашем кварцевом проекте Bianco Pepper.
Проверьте это
Опыт выбора гранита
Если вы не знаете, как вырезать столешницу из кварца в домашних условиях, или не уверены на 100% в задаче, обратитесь за помощью к профессионалам или местному каменщику. Говоря о профессионалах, Granite Selection является ведущим поставщиком гранита, кварца и другого природного камня в районе Чикаго. Мы находимся в Элк-Гроув-Виллидж, штат Иллинойс, и будем обслуживать прилегающую территорию в 70 миль. На нашем каменном складе имеется более 14 000 плит из натурального камня, чтобы вы обязательно нашли ту, которая идеально подойдет для вашей кухни или ванной комнаты. Позвоните нам по телефону (888) 906 3317 и узнайте, как мы можем улучшить ваш проект из натурального камня.
0 0 голосов
Рейтинг
Установка Do-It Your Self The HOB в Countertop
Подготовка отверстия для приземления
Markup
Резка отверстия
Запечатываемое отверстие
Панель
Стабильное отверстие
Панель. варочная панель
Электрическая панель
Индукционная панель
Газовая панель
Современные кухонные гарнитуры позволяют самостоятельно установить газовую, электрическую или индукционную плиту. Такие модели могут эксплуатироваться как в паре с духовкой, то есть быть зависимыми, так и отдельно, то есть быть независимыми. Несмотря на некоторую разницу в их конструкции, общие правила, которых следует придерживаться при работе, одинаковы для всех версий.
Подготовка посадочного отверстия
Разметка
От того, насколько точно будет проведена разметка, зависит внешний вид готовой кухни, и ошибка даже в полсантиметра заставит обзавестись новой столешницей.
Есть два способа разметки:
поставить устройство на место и обвести маркером;
рассчитать и отметить место крепления с точностью до миллиметра.
Несмотря на кажущуюся простоту и привлекательность первого пути, шансов ошибиться и поставить не ту разметку очень много.
Размер Проклейка
Гораздо надежнее разметить место установки путем тщательных расчетов:
На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет располагаться варочная панель. Таким образом, будет указано место, в пределах которого будут проводиться работы. Разметку следует наносить карандашом, чтобы в конце работы линии можно было легко стереть. Если столешница не позволяет провести четко видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а на нем уже нанести разметку.
Необходимо найти будущий центр отверстия, в которое будет устанавливаться корпус. Для этого на столешнице проводят диагонали прямоугольника, образованного передней и задней частями столешницы, и нарисованные границы тумбы.
На пересечении нанесенных диагоналей будет размещен центр варочной панели. Через него необходимо провести две прямые линии: одну параллельно краю столешницы, другую перпендикулярно.
В этих строках необходимо отметить размеры встроенной части корпуса. Их можно посмотреть в технической документации или измерить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы потом было удобнее устанавливать устройство.
Через отмеченные отметки (параллельно и перпендикулярно краю столешницы) проводят прямые линии. Они образуют прямоугольник, точно соответствующий заглубленной части корпуса и расположенный в центре столешницы.
Необходимо проверить соблюдение минимального расстояния, указанного изготовителем в технической документации, между линиями окончательной разметки и окружающими предметами.
Получившийся прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при вырезании отверстия.
Обведенный прямоугольник соответствует размеру варочной панели
Вырубка отверстий
Для вырезания сиденья под варочную панель можно использовать следующие инструменты:
фрезерный станок;
электролобзик;
дрель.
Наиболее качественный рез получается при работе на фрезерном станке. Чуть менее качественный рез получается электролобзиком с мелкозубчатой напильником.
Для работы можно использовать дрель или электролобзик
Порядок вырезания отверстия электролобзиком следующий:
В углах размеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
Напильником с тонким наконечником аккуратно сделайте надрезы по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», он должен быть плотно прижат к столешнице.
Отверстие вырезается по отмеченным линиям.
Но не в каждом доме есть удобные инструменты. Гораздо менее красивый, но, тем не менее, пригодный для монтажа разрез можно сделать с помощью обычной дрели.
Порядок вырезания посадочного отверстия дрелью следующий:
По намеченной линии просверлить отверстия диаметром 8-10 мм. Их нужно просверлить с внутренней стороны меток таким образом, чтобы просверленные места соприкасались с намеченной линией разреза. Отверстия нужно делать как можно чаще, чтобы отрезанный кусок столешницы можно было легко отломить.
Неровные края отверстия должны быть выровнены по отмеченной линии. Для этого можно использовать рашпиль или небольшой напильник по дереву или металлу. Полученные края нужно сделать максимально ровными.
Внимание! После того, как посадочное отверстие сделано, в него необходимо вставить варочную панель. Приспособление должно входить без усилий и полностью закрывать своим корпусом вырезанное отверстие.
Отверстие для герметизации
Следующим шагом является герметизация. Необходимо защитить столешницу от воды во время уборки или приготовления пищи. Столешница из дерева или ДСП может вздуться и испортиться.
Герметизация осуществляется акриловым герметиком для сантехнических работ или нитролаком. Его нужно аккуратно нанести тонким слоем изнутри на торцы проделанного отверстия. Нет необходимости наносить герметик на верхнюю поверхность столешницы – там будет использоваться специальная прокладка в виде уплотнительной ленты, которая идет в комплекте с панелью.
Торцы столешницы обработаны силиконом
Наклейка уплотнительной ленты:
На уплотнительную ленту нанесен клеевой слой, покрытый пленкой. Его следует снимать не сразу весь, а отрывать постепенно, по мере прилипания к поверхности.
Лента наклеена по периметру посадочного отверстия цельным куском. По углам не вырезается, а просто приклеивается с разворотом.
Конец и начало ленты стыкуются встык, без нахлеста и зазора.
Некоторые производители комплектуют варочные панели алюминиевыми уплотнениями. Инструкции по их установке содержатся в документации к устройству.
Крепление на панель
Варочная панель монтируется следующим образом:
Устройство вставляется в посадочное отверстие и центрируется так, чтобы лицевая сторона была параллельна краю столешницы.
Внутри шкафа корпус крепится к столешнице с помощью специальных пластин, входящих в комплект поставки.
Установка должна производиться таким образом, чтобы между варочной панелью и столешницей не было зазоров.
Канцелярским ножом сверху срезаются излишки герметика.
Уплотнитель нарезан канцелярским ножом
Подключение установленной варочной панели
Электрическая панель
Перед установкой кухонного гарнитура желательно предусмотреть точку подключения электрической варочной панели. Розетка должна соответствовать всем требованиям электробезопасности:
иметь линию заземления;
Медный питающий кабель должен иметь сечение не менее 4 квадратных метров. мм
В задней стенке напольного шкафа напротив розетки электросети прорезано отверстие такого размера, чтобы рукой было легко вставлять и вынимать вилку из варочной панели.
Розетки устанавливаемые для самостоятельного подключения бывают двух типов:
трехконтактные;
четырехконтактный.
Если на варочном проводе установлена вилка, то для подключения достаточно вставить ее в розетку. Шнур питания должен быть такой длины, чтобы не натягивался при подключении к устройству.
Вилки и розетки для подключения варочных панелей
Для моделей, продаваемых без вилки, потребуются определенные действия:
Если розетка трехконтактная, а в проводе четыре провода, то подойдет двухфазная модель необходимо подключить к однофазной сети. Для этого соедините провода с черной и коричневой изоляцией в шнур. Это соединение подключается к выходной фазе. Нулевой синий провод подключается к нулю розетки, а зелено-желтый – к массе. Все соединения должны быть надежно изолированы.
Если расположение проводов в розетке неизвестно, то мультиметром необходимо определить фазу и ноль. При необходимости их меняют местами, чтобы они соответствовали проводке в штекере устройства.
Внимание! При самостоятельной врезке электроплиты необходимо предусмотреть обязательную установку индивидуальных УЗО и автоматического выключателя. Например, для розетки в 16А требуется УЗО не менее 40А, а автомат — не менее 25А.
Индукционная панель
Индукционная панель подключается по тем же общим принципам, что и электрическая.
Во многих моделях отсутствуют шнуры питания, а установлены только клеммы для подключения внешнего кабеля.
Схема подключения показана рядом с клеммной колодкой.
Присоединение в этом случае осуществляется в следующем порядке:
Защитный кожух снимается с задней стороны устройства.
Через крышку проходит внешний кабель.
Шнур подключается к клеммной колодке в соответствии со схемой, приложенной к панели.
Если установлена перемычка, соединяющая ноль и землю — ее необходимо снять.
Панель газовая
Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:
Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 кубометров в час на каждый киловатт мощности панели.
Расстояние до стены не менее 130 мм.
Шланг подачи газа должен быть расположен таким образом, чтобы он не подвергался чрезмерному нагреву и чтобы его можно было периодически проверять проверяющей организацией.
Варочная панель соединяется гибким шлангом.
Внимание ! При несоблюдении обязательных требований эксплуатирующая организация не допустит эксплуатацию установленной газовой панели.
Подключение панели осуществляется сертифицированным специалистом в следующем порядке:
Лента уплотнительная фум наносится на резьбовые соединения.
Паронитовые прокладки вставлены в газовый шланг.
Шланг подключается к варочной панели и точке подачи газа.
Соединения проверяются на герметичность с помощью мыльной пены.
Шнур питания подключен к водонепроницаемой розетке.
Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.
Встроить варочную панель в кухонный гарнитур можно самостоятельно, аккуратно проводя работы в соответствии с представленными рекомендациями.
Установка ионизатора воды и воздуха: особенности и правила установки разных видов ионизаторов
Почему аккумулятор ноутбука не заряжается или заряжается не полностью, проблемы и решения
Кухонная плита — Страница 2 из 4 — Icdself. ком
Рейтинг круп для первого прикорма — 6 лучших производителей
Добрый день, Нужен совет по вырезанию хмеля и установке варочной панели
зенонитус

#1
привет всем, я забрал свою плиту со старой кухни и планирую использовать ее на новой. Мне нужна помощь с вырезанием отверстия в столешнице. Существуют ли какие-либо правила, о которых я должен знать, например, в правилах интервалов и т. д.? должно ли отверстие плотно прилегать к варочной панели или должен быть какой-то зазор, чтобы внутренний край дерева не соприкасался?
Также варочная панель находится над духовкой, нужно ли что-то ставить между ними? Не уверен, что там было что-то со старой установкой. Может быть, какой-то нагревательный мат над духовкой. Любой совет будет полезен! ура

Рекламные ссылки
Крис1982
10 июня 2018 г.

Я установил небольшую планку над духовкой, так как для индукционной плиты требовалось расстояние 50 мм от духовки. Хотя, если духовка имеет органы управления вверху, а сам корпус духовки расположен ниже, то все будет в порядке.
Большое спасибо за совет ребята. Завтра попробую, чем плотнее, тем лучше. Будет пва вокруг открытого участка тоже. Я действительно хотел бы снять мерки со старого устройства, так как оно у меня было какое-то время. Нужно также отследить часть этой полоски замазки-герметика.
ну не слышал о фольге, посмотрю. Герметик — странная вещь для использования, так как он похож на bluetac и никогда не высыхает. можете себе представить, что со временем он становится довольно грязным? Я буду использовать клей для дерева, который, по-видимому, водостойкий. В среду буду резать дырку. Не жду этого
404 ОШИБКА WOODWEB
Поиск по всему сайту Поиск в каталоге продуктов Поиск в базе знаний Поиск по всем форумам Поиск по биржевому оборудованию Поиск биржи пиломатериалов Поиск вакансий Поиск объявлений Новости отрасли Поиск Аукционы, распродажи и специальные предложения Календарь событий поиска ———————— Поиск отдельных форумов Клеи Архитектурная мастерская Бизнес Изготовление шкафов САПР ЧПУ Пыль/Безопасность/Завод Отделка Лесное хозяйство Мебель Монтаж Ламинат/твердая поверхность Распиловка и сушка Обработка массивной древесины Добавленная стоимость Древесина Прод. Шпон ВУДнетВорк
Главная || Новые посетители Карта сайта

Извините… введенный вами адрес недоступен.
Скорее всего, вы ввели неверный адрес (URL)
Список ссылок для навигации по сайту
можно найти на карте сайта WOODWEB
Все комментарии направляйте по адресу: [email protected]
Тип ошибки: 404
Меня интересует ………. Бизнес Покупать и продавать Изготовление шкафов Компьютеры и производство Трудоустройство Пиломатериалы Машины Распиловка и сушка Рекламные возможности Стандартная карта сайта
Ресурсы
Главная
Что нового
Новые посетители
Видео Библиотека
Программное обеспечение и мобильные приложения
Аукционы, Распродажи и специальные предложения
–
Знак оповещения о продаже
Промышленность Новости
Деревообработчики Каталог
Пиление и Справочник по сушке
Wood Doctor
Книжный магазин
Пиломатериалы/древесина/разное Калькуляторы
Медиа-кит
О WOODWEB
Часто задаваемые вопросы
Контакты WOODWEB
Пользовательское соглашение и условия использования
Политика конфиденциальности

Ссылка на WOODWEB
Стать a Участник
Логин
Каталог продукции
Каталог продукции
(Основная)
Алфавитный список предприятий
Клеи и крепежные изделия
Ассоциации
Бизнес
Шкафы
Компоненты
Компьютер Программное обеспечение
Чертеж Услуги по дизайну
Образование
Электроника
Отделка и Абразивы
Лесное хозяйство
Ручные инструменты
Метизы
-Кабинет Аксессуары
-Декоративный
-Ящик стола Системы
-Петли
-Освещение
-Панель Установка
Работа Возможности и услуги по деревообработке
Ламинирование и наплавка
Пиломатериалы и Фанера
-Розничная торговля Пиломатериал
и Фанера
Машины
-Воздуха Компрессоры
-Аукционы &
Оценки
-Скучный Машины
-Резьба Машины
-Зажимное оборудование

-ЧПУ
Машины
-Комбинация
Машины
-Копинг
Машины
-Настольное оборудование

-Дверь и оконное оборудование

-Оборудование
«ласточкин хвост»
-Шпоночное оборудование

-Производство дюбелей
Машины
-Пыль Коллекция
-Нисходящий поток Столы
-Рама
Оборудование
-Край Бандерс
-Энергия Производство
Оборудование
-Палец Фуганки
— Отделка
Оборудование
-Напольное покрытие Машины
-Склеивание Оборудование
-Петля Вставка
-Столярки
— Ламинирование
Оборудование
— Лазер Обработка
-Токарные станки
-Материал
Обработка
-Измерительное оборудование

-Разное
-Врезное
Оборудование
-Формовщики
-Панель Обработка
Оборудование
-строгальные станки
-Прессы
-Начальный Обработка
— Маршрутизаторы
-Шлифовка Машины
-Распиловка Машины
-Обслуживание и ремонт
-Шейперы
-Заточка
Оборудование
-Запасной Запчасти
-Лестница
Изготовление
-Шинорезы
-V-образная канавка
Оборудование
-Шпон Оборудование
-Древесина Отходы
Обработка
Оборудование
-Нисходящий поток Столы
Молдинги и столярные изделия
-Пол
-Лестница Корпус
Упаковка и транспорт
Электроинструменты
Планы и публикации
Завод Техническое обслуживание и управление
Распиловка и сушка
Поставщики
Инструменты
-Улучшения и
Принадлежности
Шпон
-Кромка
-Inlays и
Маркетри
Токарная обработка дерева
Галереи
Проект Галерея
Галерея лесопилки
Магазин Галерея
Галерея оборудования
Последние изображения Галерея
Форумы
Недавние посты со всех форумов
Клей
Архитектурная
Деревообрабатывающая работа
Бизнес и управление
Инсталляция шкафа и мельницы
CNCETMAKING
CAD
Commercial Kiln Drying
CNC
CAD
Drying
CNC
CAD
Drying
CNC
CAD
.
Prev post Стойка серверная телекоммуникационная: Купить Стойка телекоммуникационная серверная 42U 1000 мм черная (СТК-С-42.2.1000-9005)
Next post Угловой бирюзовый диван: Бирюзовые угловые диваны - купить недорого бирюзовый угловой диван в Москве от производителя, цены в интернет-магазине «Гуд Мебель»
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Search for:
Рубрики
Гарнитур
Кухн
Мебел
Направляющ
Разное
Своими руками
Советы
Схем
Установк
Чертеж
Шкаф
2025 © Все права защищены.

Как ставится варочная панель в столешницу. Как вырезать в столешнице отверстие под варочную панель. Советы по выбору шланга

План работ по установке варочной поверхности в столешницу

Материалы:

Инструменты:

Срок выполнения работ

Как вырезать отверстие в столешнице под варочную поверхность

Разновидности варочных панелей

Установка столешницы

Необходимые инструменты

Подготовительный процесс

Установка варочной панели в столешницу

Столешница из искусственного камня

Шаги

Установка электрической варочной панели

Подготовительные мероприятия

Как правильно монтировать варочную поверхность

Как правильно провести разметку?

Как правильно рассчитать, где должно быть место?

Какие потребуются инструменты для резки отверстия?

Материалы для установки газовой варочной панели

Как правильно вырезать отверстие нужной формы?

Для чего нужна гидроизоляция?

Как правильно выбрать шланг при самостоятельном подключении?

Как самостоятельно подключить газовую варочную панель?

Размер отверстия под варочную панель. Как вырезать в столешнице отверстие под варочную панель. Электрическая варочная поверхность

Как самому установить варочную панель? Обязательные правила установки

Виды варочных панелей

Газовая

Электрическая

Комбинированная

Популярные бренды

Правильная установка: этапы

Электрическая панель

Пропиливание отверстия

Уплотнение и правильная герметизация

Газовая панель

Розетка для варочной панели: где установить?

Установка варочной панели: разметка места монтажа

Установка газовой варочной панели: два способа вырезать отверстие

Установка электрической варочной панели: крепление и подключение

Электрическая поверхность

Индукционная плита

Газовая плита

Электрическая варочная поверхность

Неисправности электрических панелей

Индукционная варочная поверхность

Газовая варочная поверхность

Подведем итог, рейтинг неисправностей

Как правильно установить варочную панель в столешницу

На что обратить внимание: крепление варочной панели к столешнице

Уплотнитель для варочной панели

Установка варочной панели в столешницу (видео)

Как вырезать в столешнице отверстие под варочную панель. Как установить варочную панель в столешницу Крепление варочной панели hansa к столешнице

Установка варочной панели своими руками

Как правильно установить варочную панель в столешницу

На что обратить внимание: крепление варочной панели к столешнице

Уплотнитель для варочной панели

Установка варочной панели в столешницу (видео)

Установка варочной панели: разметка места монтажа

Установка газовой варочной панели: два способа вырезать отверстие

Установка электрической варочной панели: крепление и подключение

Установка варочной панели в столешницу

Где установить лучше розетку для электрической варочной панели

Как установить варочную панель: общие требования

Установка варочной панели в столешницу: особенности процесса

Как установить варочную панель электрическую

Установка розетки для варочной панели

Последующие действия

Установка варочной панели газовой

Особенности подключения

Подготовка посадочного отверстия

Разметка

Прорезание посадочного отверстия

Герметизация посадочного отверстия

Крепление панели

Подключение установленной варочной панели

Электрическая панель

Индукционная панель

Газовая панель

Крепеж в столешницу для газовой плиты горение. Установка варочной панели своими руками. Уплотнитель для варочной панели
