Как заменить газ-патрон

Газ-патрон (или газлифт, или пневмо-патрон) в офисном кресле работает, как поднимающая пружина для увеличения высоты сиденья и держит его на выбранном уровне. Как правило, газ-патрон на ряду с роликами это компоненты, которые первыми изнашиваются в креслах. В большинстве случаев самостоятельный ремонт офисной мебели обходится намного дешевле, чем покупка новой или ремонт поломки в специализированных мастерских. Большинство офисных кресел имеют аналогичную конструкцию, и процедура замены газ-патрона, по существу одинакова для всех вращающихся стульев на роликах.

Газ-патрон установленный в кресле
Инструменты, которые вам понадобиться:

Защита для глаз
Плоская отвертка
Спрей смазка (WD40)
Трубный ключ
Рулетка
Смазка для подшипников

Шаг №1:
Оденьте защитные очки.

Мелкие части цилиндра или частицы смазки могут отпружинить при разборке или могут быть выброшены давлением воздуха и повредить глаза.

Строение газ-патрона.
Шаг 2:
Снятие крестовины. Положите газету на площади пары квадратных метров пола, где вы планируете разбирать кресло. Выпадающие детали газ-патрона обильно смазаны и могут испачкать ковровое покрытие или паркет. Переверните кресло и, поддерживая его за края сиденья, установите спинкой на газеты. Возможно, вам будет удобно использовать стол или другой стул, положив на него наше кресло вверх крестовиной. Найдите зажим-клипсу (стопорную шайбу) на нижней стороне в центе крестовины там, где основание газ-патрона — металлический черный «стакан» (держатель шпинделя) вставляется в крестовину. Подденьте лезвием плоской отвертки верхний лепесток клипсы или ухватитесь за него плоскогубцами. Поверните отвертку, чтобы зажим открылся и надавите на него в сторону изгиба до тех пор, пока он не выскользнет.

Снимите стальную шайбу и, поднимая крестовину вверх, отсоедините ее вместе со стаканом газ-патрона от остальной части кресла. Выньте подшипники и две окружающих их шайбы вместе с резиновым амортизатором, аккуратно поддев эти детали лезвием отвертки, если они не выпадут сами. Обратите внимание на порядок, в котором шайбы, подшипники и резиновый амортизатор устанавливаются на шток поршня в случае, если они пригодятся для повторной установки. На штоке цилиндра, считая от конца с выточкой, куда крепилась стопорная шайба-клипса, детали располагаются в следующем порядке: стопорная клипса-защелка, стальная шайба, латунная шайба, подшипник с шариками, вторая шайба и резиновый амортизатор. Обратите внимание, что мы не отсоединяем черный «стакан» -держатель от крестовины. Эта деталь газ-патрона рассчитана на 5-7 лет эксплуатации и в домашних условиях отсоединить ее от крестовины, особенно металлической, без повреждения, как правило, не получится. Если же «стакан» пришел в негодность (деформирован, разрушены сварные швы крепления дна стакана), замените его вместе с крестовиной.

Съемные детали газ-патрона.
Шаг 3:
Изучите состояние внутренних деталей. Проверьте резиновый амортизатор на наличие трещин, разрывов или чрезмерного износа. Убедитесь, что корпус кольца подшипника цел, все шарики на своих местах и нет других повреждений. Замените поврежденные или изношенные детали, или замените весь газ-патрон.

Шаг 4:
Отсоединение цилиндра газ-патрона от пиастры (топ-ган) или механизма качания. Нанесите аэрозольную смазку в место соединения цилиндра и механизма качания, пошатайте его из стороны в сторону, чтобы масло лучше просочилось между цилиндром и стенками втулки соединения. Подождите две-три минуты, дав маслу распространиться вглубь. Зажмите цилиндр трубным ключом или в тисках как можно ближе к креплению. Вращательными движениями цилиндра вокруг своей оси ослабьте его посадку и постепенно вытягивайте его из втулки. Цилиндр никак дополнительно не фиксируется к сиденью и, со временем от воздействия влажности и нагрузок, просто плотно притирается в разъеме.

Отсоединение цилиндра может потребовать больших усилий.
Шаг 5:
Цилиндр газ-патрона, при выходе его из строя, ремонту не подлежит и заменяется полностью на аналогичный. Измерьте длину корпуса цилиндра. Не включайте шток поршня в ваше измерение длины. Газ-патроны бывают стандартной ширины, а вот длина может быть разной в зависимости от модели кресла. Используйте для замены рабочий цилиндр соответствующей длины. Читайте распространенные поломки офисного кресла, для устранения которых требуется полная замена газ-патрона.

Шаг 6:
Соберите кресло с новыми деталями или новым газ-патроном. Для этого на шток цилиндра наденьте резиновый амортизатор и опустите его до основания штока. Далее надевается латунная шайба, затем подшипник, вторая латунная шайба. Удерживайте цилиндр в вертикальном положении и сверху наденьте черный «стакан» с крестовиной до упора так, чтобы конец штока вышел через отверстие в центре стакана. Поместите на прежнее место стальную шайбу и оденьте стопорное кольцо-клипсу.

Далее, ставим крестовину на пол и надеваем сверху сиденье, совместив цилиндр и посадочное отверстие в механизме качания.

В чем секрет надежного офисного кресла читайте в нашей статье «Надежное офисное кресло»
Как заменить крестовину офисного кресла читайте в найшей статье «

Как заменить крестовину офисного кресла»

Ремонт газлифта офисного кресла своими руками

Причины
Самостоятельный ремонт — насколько это возможно?
Процесс разборки для замены газлифта
Полезные советы:
Видеоматериал

В отличие от всей корпусной мебели, компьютерное кресло подвержено крайне повышенному износу, потому как, помимо ежедневного использования, оно имеет в себе механические, а самое главное — гидравлические элементы. Например, ремонт газлифта офисного кресла своими руками возможно выполнить, но для начала надо понять причины поломки. Так по какой же причине у одного пользователя кресло сломалось спустя несколько месяцев, а у другого оно служит годами без малейшей поломки? Как снять, разобрать и починить устройство газлифта? Как вытащить газлифт из барного кресла? Регулировка подъемного, газового лифта и его конструкция. С этим мы и разберемся в этой статье.

к содержанию ↑

Причины

К большому удивлению, не всегда это обстоятельство зависит от надежности конкретной модели. Прежде всего, необходимо обращать внимание на вес владельца, а также на бережность в процессе эксплуатации.

Важно! Современные кресла, как правило, рассчитаны на вес не более 120 килограмм, а сами производители, в свою очередь, предоставляют гарантию под любую неисправность от 12 до 18 месяцев.

Из этого можно вынести, что причинами поломки могут быть:

небрежное обращение;
несоблюдение весовых ограничений;
истек гарантийный срок.

Но в том случае, если у вас кресло сломалось, а гарантийный срок уже истек, то, обладая достаточными знаниями и сноровкой, вы запросто сможете осуществить ремонт компьютерного кресла в домашних условиях.

Важно! Раз уж вы взялись за ремонт кресла, то имеет смысл навести порядок на всем рабочем месте.
А поскольку компьютерный стол это, как правило, куча проводов бумаг и мало порядка, то начнем с главного — уберем провода от компьютера под столом. Следующий этап — столешница:
Органайзер на рабочий стол своими руками.
Как украсить компьютерный стол.

к содержанию ↑

Самостоятельный ремонт — насколько это возможно?

Если ваше компьютерное кресло самостоятельно опускается, когда вы садитесь, и поднимается во время подъема с него, при этом период подъема или опускания может колебаться от пары секунд до суток, — это признак того, чтобы вышел газ из газпатрона.

Важно! Газлифты не подлежат какому-либо ремонту, потому как их разборка достаточно опасна для жизни человека.

В данной ситуации можете зафиксировать кресло при помощи подручных средств в необходимом положении либо же поменять газпатрон на новый.

Важно! Цена газпатрона не так уж и велика, и его можно приобрести в абсолютно любом специализированном магазине.

Итак, приняли вы решение заменить газпатрон собственноручно. Для данного дела вам потребуются:

Кресло;
Отвертка фигурная;
Резиновый молоток;
Выколотка металлическая;
Новый газпатрон, который будет соответствовать длине и диаметру;
Тиски для большего комфорта.

к содержанию ↑

Процесс разборки для замены газлифта

В том случае, если вы осуществляете ремонт в прохладное время суток, жидкость в газлифте вполне может замерзнуть — использовать его категорически запрещено. Подождите до тех пор, пока новый газпатрон станет комнатной температуры. Чтобы достичь этого, потребуется оставить его приблизительно на 24 часа.

Дальше:

Первым делом открутите при помощи фигурной отверткой сиденье непосредственно от пиастры либо механизма раскачивания.
Переверните кресло, отметьте лицевую сторону вашего блока качания.
Открутите 4 винта, которые крепят сиденье кресла непосредственно к механизму качания, а затем отложите в сторону корпус кресла.
Демонтируйте защитный кожух, возьмите ваш газпатрон в удобную руку блок раскачивания вниз.
Ударами средней силы постукивайте по механизму качания у самого основания газпатрона.

Важно! Основательно следите за степенью сгибания механизма качания, не допустите, чтобы он согнулся. Если сбить блок у вас не получилось, попробуйте закрепить основание газпатрона в зажиме и провернуть его.

После снятия механизма качания выбейте газпатрон из крестовины.

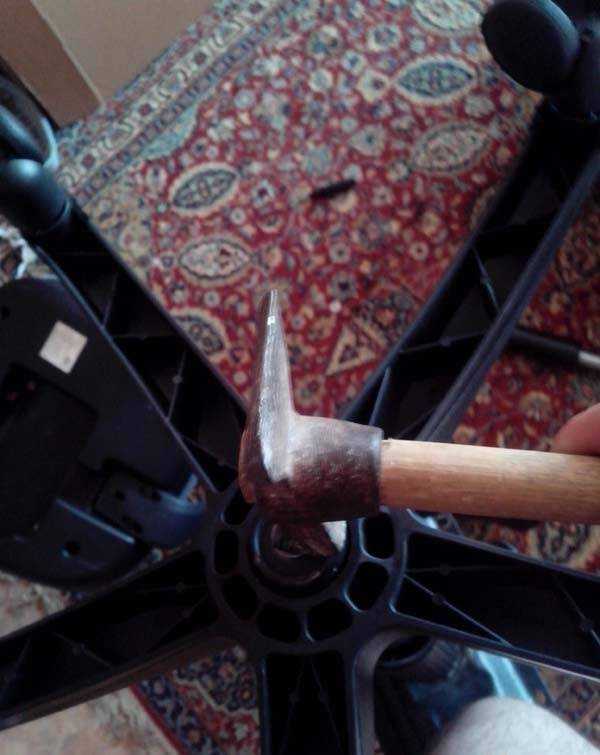

Переверните крестовину роликами вверх и, используя металлическую выколотку, точными и аккуратными ударами выбейте газпатрон из конусной основы крестовины.

Важно! Обязательно следите за повреждениями лицевой стороны хромированной крестовины, а также ребер жесткости пластиковой крестовины.

Обратный процесс

Таким образом вы отсоединили крестовину. Это означает, что сложная задача позади, теперь соберите кресло:

Прикрутите механизм качания к самому сиденью спинки и обратите внимание на соответствие лицевых сторон сиденья и этого блока.
Далее поставьте крестовину на пол колесами, демонтируйте транспортировочный колпачок с нового газпатрона.

Важно! Вы должны видеть кнопку, но ни в коем случае не нажимайте кнопку газпатрона в руках, потому как это опасно.

Установите новый газпатрон и обязательно убедитесь, что диаметр газпатрона полностью соответствует крестовине.
Наденьте защитный кожух, а затем корпус кресла непосредственно на механизм качания.
В том случае, если все в порядке, руками надавите на корпус кресла, повторно проверьте все элементы.

Важно! Если вашему креслу не год и не два, то помимо конструктивного ремонта газлифта, оно нуждается и эстетическом, в замене обивки. Как это сделать, узнайте из нашего мастер-класса — «Как перетянуть компьютерное кресло своими руками».

Теперь можете сесть на кресло, тем самым проверить работоспособность нового газлифта.

к содержанию ↑

Полезные советы:

Если у вас возникли проблемы с газпатроном сразу же после сборки нового кресла, вполне вероятно, что вам попался бракованный газпатрон. Но перед тем, как идти и жаловаться на торгующую организацию и требовать замены элемента, проверьте, не зафиксирована ли у газлифта кнопка рычагом от механизма качания.
Когда газлифт не реагирует в момент нажатия рычага, проверьте, правильно ли вы закрепили пиастры или систему качания, не повредился ли рычаг для нажатия кнопки газлифта.

Во всех остальных случаях необходима будет замена газпатрона.

Важно! Если почитав все о ремонте вы пришли к выводу, что, лично вам, проще и дешевле купить новое кресло, то не забудьте почитать статью о том как выбрать компьютерное кресло.

к содержанию ↑

Видеоматериал

Теперь вы имеете представление о том, когда нужен ремонт газлифта офисного кресла своими руками, как именно он происходит. Готовый вы выполнить эту работу или лучше обратиться к профильному мастеру — решайте сами, учитывая свои технические навыки, знания и сноровку при починке разных предметов.

Замена газпатрона в кресле

Компьютерное или офисное кресло относится к предметам мебели, которые из-за постоянной нагрузки сильно подвержены естественному износу. Данный фактор вместе с нарушениями условий эксплуатации является наиболее вероятной причиной образования поломки. Как произвести ремонт? В каких ситуациях потребуется замена газлифта в кресле и как выполнить работу своими руками? Ответы далее.

Замена газового лифта офисного кресла

Причины поломок офисного кресла

Прежде чем приступать к выполнению ремонта своими руками, необходимо:

разобраться в конструкции предмета мебели;
выяснить, какой именно элемент неисправен.

Конструкция компьютерного кресла

Основными составляющим офисного кресла являются:

сиденье и спинка;
перманент – контакт, соединяющий спинку с сиденьем и позволяющий регулировать угол наклона;
подлокотники;
пиастра – механизм, при помощи которого происходит управление креслом;
газовый лифт, обеспечивающий регулировку высоты сиденья;
крестовина с роликами, выступающие в качестве опорного и передвижного механизмов соответственно.

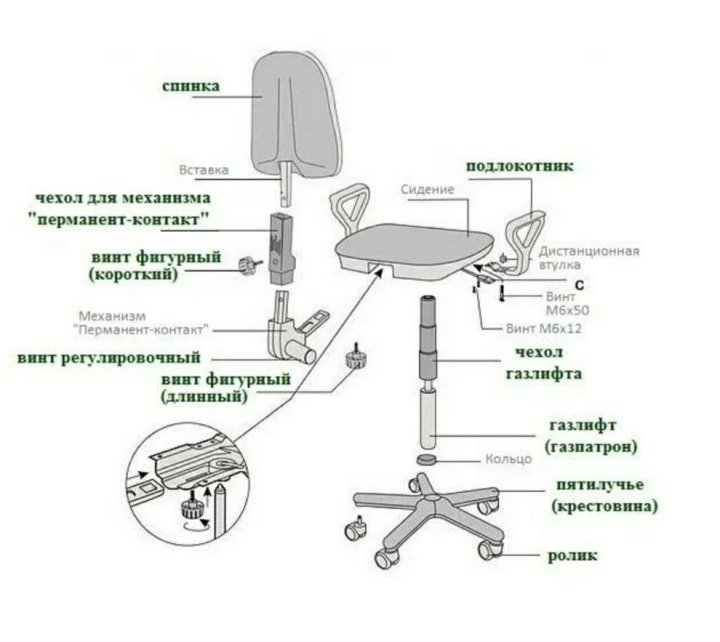

Основные составляющие офисного кресла

Определение и причины возникновения неисправностей

О наличии неисправностей в работе газового лифта (подъемника, газпатрона) сигнализируют следующие аспекты:

газлифт не держит сиденье в заданном положении;
сиденье не опускается или не поднимается при воздействии на рычаг управления;
сиденье опускается вниз под собственным весом сидящего человека;
кресло отклонено от оси в одну из сторон;
кресло «болтается» в разные стороны.

Признаки присутствия неисправностей

Основными причинами образования указанных неисправностей являются:

отсутствие смазки в механизме. В течение всего срока использования газлифту требуется периодическое обслуживание, которое заключается в нанесении смазочных материалов;

Специальный состав для смазки газлифта

естественный износ. Производителями гарантируется работа механизма в течение 18 – 24 месяцев. По истечении указанного срока требуется производить ремонтные работы или замену основных агрегатов мебели;
неправильная эксплуатация: превышение уровня допустимой нагрузки, запрыгивание на сиденье и так далее.

Ремонт газового лифта

Газлифт для офисного кресла состоит из следующих элементов:

внешнего корпуса, изготовленного из высокопрочного металла;
цилиндра, состоящего из двух резервуаров и оборудованного перепускным клапаном;
поршня со штоком, расположенным внутри цилиндра и предназначенного опускания/поднимания кресла;
кнопки, на которую происходит воздействие рычагом управления.

Внутренне устройство подъемника офисного кресла

Газовый лифт является полностью герметичным оборудованием и даже при образовании поломки газ не может попасть в окружающий воздух.

Для достижения указанного уровня безопасности использования механизма газ закачивается в цилиндр исключительно в заводских условиях. Поэтому самостоятельно можно сделать только частичный ремонт офисного газлифта, который сводится к «заклиниванию» механизма в определенном положении.

Как починить газовый патрон путем фиксации? Чтобы произвести ремонт подъемника и зафиксировать подъемник на определенном уровне, необходимо:

получить доступ к механизму. Для этого с нижней части крестовины в месте крепления подъемника снимается декоративная заглушка (при наличии) и чека – фиксатор;

Разборка для получения доступа к газлифту

снимается крестовина с декоративным кожухом, тем самым открывая доступ к подъемнику;
на поршень надевается отрез трубы, подходящий по длине. Именно этим элементом и происходит фиксация газлифта в одном положении. Поэтому важно заранее определить оптимальную высоту сиденья и необходимую длину трубы;

Фиксация газлифта отрезом трубы

производится сборка кресла.

Замена газового лифта

Если не сжимается газпатрон, а устройство требуется при использовании кресла, то есть фиксация устройства в одном положении недопустима, значит требуется полная замена механизма.

Для замены необходимо:

подготовить определенный набор инструментов и дополнительных материалов;
ознакомиться со схемой выполнения работы.

Подготовка к замене газлифта

Чтобы заменить механизм качания газлифт, потребуется подготовить:

новый подъемник для кресла. Приобрести фурнитуру можно в специализированном магазине. При выборе газового лифта следует учитывать размеры оборудования и показатель максимальной нагрузки. Если самостоятельно определить параметры не получается, то можно воспользоваться помощью продавцов-консультантов;
отвертка крестовая для сборки и разборки мебели;
молоток. В целях обеспечения безопасности целесообразнее использовать молоток, изготовленный из резины. Такой инструмент при работе не повредит оборудование;
кольцевая выколотка;

Выколотка – инструмент для вытаскивания (т. наз. «выколачивания») деталей из отверстий

тиски. Заменить газовый подъемник можно и без тисков, но использование слесарного инструмента позволит упростить работу;
жидкость WD–40.

Последовательность выполнения работ по замене

Как снять с кресла старый газлифт и установить новый подъемник? Работа выполняется в следующей последовательности:

обработка всех мест соединений элементов стула жидкостью WD–40. Это облегчит процесс разборки;

Смазка агрегатов для облегчения разборки

отсоединение сиденья.

Как разобрать кресло? При помощи крестовой отвертки соответствующего размера ослабляются болты, фиксирующие сиденье к пиастре.

Далее кресло переворачивается и движениями качения снимается сиденье и декоративный кожух с подъемника. Работу также можно выполнить, если упереться ногами в крестовину и движениями качения вынуть кресло;

Отсоединение сиденья от крестовины и газлифта

отсоединение подъемника от пиастра и крестовины.

Работа выполняется путем выбивания газлифта молотком с резиновым наконечником. Для облегчения процесса разборки крестовины и подъемника можно также использовать металлическую выколотку.

Перед выбиванием производится снятие стопорного кольца – чеки, расположенной с обратной стороны крестовины в месте присоединения газпатрона;

Снятие газового патрона с пиастры

установка нового газпатрона. Для этого на первой стадии необходимо вставить устройство в крестовину (до щелчка, обозначающего фиксацию элемента), приложив некоторое усилие, надеть защитно-декоративный кожух и соединить полусобранную конструкцию с пиастрой;
сборка компьютерного кресла в обратной последовательности.

Подробнее о самостоятельном процессе замене газового лифта на компьютерном кресле можно ознакомиться, посмотрев видео.

Замена газового подъемника кресла не является сложным процессом, поэтому выполнить работу самостоятельно сможет даже начинающий мастер. При наличии всех инструментов, нового подъемника и предварительной обработки работа производится в течение 15 – 20 минут.
