Какие бывают дюбеля: Виды дюбелей, их назначение и правильный выбор

Дюбели, виды дюбелей, описание дюбелей

Что из себя представляет и как выглядит дюбель?

   Дюбель представляет из себя цилиндрический стержень с выступающими зубцами и имеет две части, одну нераспорную и вторую распорную. Он может быть с одной стороны с фланцем — манжетой (манжета дюбеля не дает ему полностью утонуть в отверстии) или потайной, для максимального соприкосновения прикрепляемой конструкции или детали.
   Крепление дюбелей целессообразно в не сквозных отверстиях, где нет плотного контакта между крепежным элементом и материалом, к которому необходимо крепление.

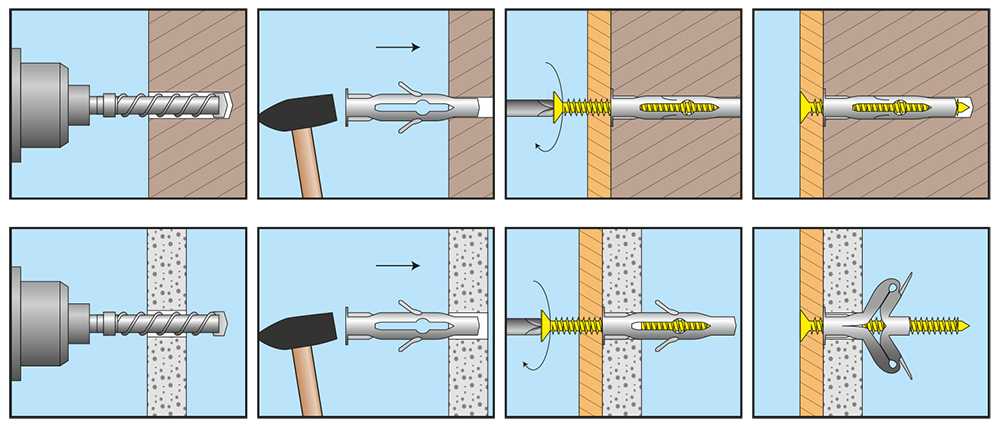

   Процесс монтажа очень прост, в заранее приготовленное отверстие вбивается крепежный элемент и вворачивается шуруп или вбивается гвоздь, при этом стенки расширяются и благодаря зубцам распорной части надежно фиксируется в отверстии.
   Изготавливают дюбеля из полипропилена, нейлона, металлические (дюбель молли) или полиэтиленовые. Металлические и нейлоновые дюбели не зависят от перепадов температур, поэтому их установка возможна не только в закрытых помещениях, но и на открытом воздухе.
   У нас Вы сможете купить дюбель за минимально короткое время, Вам нужно только оставить заявку и наш менеджер с Вами свяжется.. На наш дюбель цена практически не меняется, тогда как продажи растут благодаря нашей положительной репутации на рынке крепежа. В нашем каталоге дюбелей Вы сможете сделать подбор дюбеля под любой
материал:

— Дюбель под гипсокартон
— Дюбель под бетон
— Дюбель под пенобетон
— Дюбель под газобетон и др.

   В нашем интернет-магазине «Крепежный двор» очень широко представлен пластиковый крепеж, в частности дюбели. Дюбель — это крепеж для полок, крепеж для картин, крепеж к потолку люстр и осветительных приборов, крепеж для проводов, крепеж для труб к стене, крепеж зеркал. Данный элемент крепежа можно назвать, как универсальный крепеж, так как используется практически при любых видах строительно — монтажных работ. Ввиду крайне широкого применения, дюбели очень разнообразны по своей конструкции, цвету, материалам из которых они изготовлены и применению. Наша компания предлагает только качественные хорошие дюбеля, соответствующие всем стандартам и нормативам, необходимым для успешного выполнения работ. На нашем сайте представлен каталог дюбелей и крепежных элементов, которые вместе создадут прочное и неразрывное соединение.

Многие задаются вопросом какие бывают дюбеля?







   Наша компания предлагает Вам на выбор более 15 видов данной крепежной продукции и более 300 типоразмеров:
1. Дюбель распорный с шипами (дюбель распорный S, дюбель чапай)
Дюбель полипропиленовый, двухраспорный, на распорной части выступающие зубцы и два выступающих шипа. При вкручивании шурупа выступающие распорная часть с зубцами расширяется в диаметре и фиксируется в отверстии, а два шипа плотно упираются в стенки предотвращая прокручивание. Применяется в полнотелых материалах — бетон, кирпич, камень.

2. Дюбель распорный K (дюбель ежик, дюбель усиленный)
Это распорный усиленный дюбель, применяется при технических условиях с повышенными нагрузками. Используют этот крепежный элемент в полнотелых материалах, такие как кирпич, камень, бетон. При вкручивании в него крепежа, расширение его диаметра происходит по всей длине, при этом шипы в начале изделия прочно удерживают его в отверстии, не давая провернуться.

3. Дюбель распорный N (дюбель нейлон, дюбель из полиамида, четырехраспорный)
Надежное и качественное крепежное изделие, четырехраспорный. Применение его возможно в пустотелых материалах и в полнотелых. Ихготовлен из нейлона, поэтому прекрасно зарекомендовал себя при минусовых температурах на открытом воздухе. Четыре распорных элемента равномерно выравнивают внутреннее давление, за счет чего крепеж жестко устанавливается в отверстии.

4. Дюбель распорный Т (дюбель трехраспорный или трехлепестковый)
Трехлепестковый дюбель, применяемый для крепления конструкций или деталей в любых материалах, отлично удерживает шкафы, кабель каналы, полки. Три лепестка прочно анкеруют, равномерно фиксируясь в отверстиях. Выполнен из полипропилена.

5. Дюбель распорный U (дюбель универсальный, четырехраспорный, с повышенной эластичностью) с фланцем и потай. Два вида — дюбель с бортиком и дюбель потай.
Дюбель универсалыный с повышенной эластичностью изготовлен из полипропилена. Повышенная эластичность эффективно сказывается на крепежном соединении, позитивно влияя на расширении его в материале. Этот полипропиленовый дюбель отлично работает в пустотелых и полнотелых материалах. Конструкционно он может быть с бортиком, для предотвращения от утопления в отверстии или потайной, для максимального прилегания детали.

6. Дюбель потолочный. Два вида — дюбель с бортиком и дюбель потай.
Дюбель красный. Применяют для закрепления к потолкам различных конструкций или изделий, прекрасно справляется с усиленными нагрузками. Выполнен из полипропилена. Может быть дюбель потайной или дюбель с бортиком.

7. Дюбель гвоздь (дюбель под гвоздь)
Дюбель гвоздь представляет собой крепежный набор, состоящий из самого дюбеля и специального гвоздя.

У такого гвоздя вершина резьбы направлена к головке. Данное крепежное изделие используют в полнотелом материале — бетон, кирпич, камень, ГВЛ или ГКЛ. Изготовлен из полипропилена. Выдерживает высокие нагрузки, при этом длина самого гвоздя должна быть на 5 мм больше, чем длина отверстия.

8. Дюбель рамный с шурупом. Два вида рамный дюбель потай и дюбель с бортиком и прессшайбой.
Для крепления оконных рам, дверных косяков, прочих интерьерных фасадных элементов используют данный крепеж. Вполнен он из полиамида, который прекрасно выдерживает температурные перепады. Плотные и пустотелые материалы надежно фиксируют, благодаря его конструкции. Представлен в двух вариантах — это дюбель с манжетой и дюбель потай, с прессшайбой.

9, Дюбель рамный без шурупа. Два вида рамный дюбель потай и дюбель с бортиком (нейлоновый и полипропиленовый).

Отличным выбором для наружных и внутренних работ по креплению рамных и фасадных конструкций будет — дюбель рамный без шурупа. Изготавливается из стойкого к морозам полипропилена и нейлона. Эти материалы великолепно переносят низкие температуры, что увеличивает срок службы крепежного узла. Конструктивно они могут тоже разделяться на дюбель рамный с манжетой и дюбель рамный потайной.

10. Дюбель кровельный (для гидро и теплоизоляции)
Представляет собой цилиндрический стержень с большой манжетой с одного конца, для максимально плотного прижатия тепло- и гидроизоляции к кровли. Дюбель оранжевый.
Для работы с ним необходимы остроконечный или сверлоконечный саморез. Дюбели с такой конструкцией еще называют тарельчатые дюбели.

11. Дюбель фасадный (тарельчатый дюбель, дюбель зонтик). Два вида с нейлоновым гвоздем и металлическим гвоздем.

При крепеже на фасадные конструкции, для их теплоизоляции или гидроизоляции применяют дюбели фасадные или дюбель зонтик. Они представлены у нас с двумя видами гвоздей — металлическим и нейлоновым. Такие дюбели можно монтировать как в твердые — плотные материалы, так и пустотелые. Полистирол, пенопласт и др. надежно крепятся этими крепежными элементами.

12. Дюбель кровельный винтовой
Полиамидный дюбель, используемый при укладке гидро- и теплоизоляции при любых погодных и температурных условиях. Прекрасно и надежно фиксирует изоляционные материалы.

13. Дюбель для пенобетона (дюбель нейлоновый)
Нейлоновый дюбель, представлен у нас двумя цветами — дюбель черный и дюбель белый для работы с пористым бетоном. Черный представляет собой две профилированные резцами части, соединенные с одной стороны распорным замком и белый — цилиндрический стержень с винтовыми ребрами, для более плотной фиксации.

14. Дюбель Driva (дюбель для гипсокартона)
При выполнении работ внутри помещения с гипсокартонной обшивкой, применяют именно дюбеля driva. Ими быстро и надежно монтируются источники света, кабельканалы, плинтусы. У нас представлены как дюбель driva со сверлом, так и без сверла.

15. Дюбель Бабочка (дюбель для гипсокартона и ГВЛ)
Отличный выбор для крепления конструкций с усиленной нагрузкой. Выдерживает до 16 кг. Перед монтажом, данный крепежный элемент сжать и вставить в подготовленное отверстие, после вворачивания шурупа будет создано высокопрочное и надежное крепление. Изготовлен из морозойкого полипропилена.
Цвет дюбелей тоже довольно широк:

— Дюбель белый
— Дюбель черный
— Дюбель синий
— Дюбель красный
— Дюбель оранжевый

Теги Дюбель дюбель усиленный хороший дюбель дюбель потай дюбель распорный дюбель для газобетона дюбель нейлоновый дюбель ежик дюбель бабочка дюбель driva Дюбель полипропиленовый дюбель чапай дюбель гвоздь дюбель с бортиком дюбель универсальный

Какие бывают виды дюбелей?

В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.

Что такое дюбель. Определение и назначение

Дюбель — это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

Универсальный полипропиленовый

Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

Универсальный распорный дюбель

Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

Дюбель-гвоздь

Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

Дюбель для гипсокартона

Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «дрива») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

Нейлоновый дюбель

Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

Дюбель-бабочка

Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен.

Юстировочный дюбель

С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

Дюбель-зонтик

Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

Дюбель-хомут

Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

Рамный дюбель

Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

• Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
• Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Статья взята с сайта rykinekruki.ru

Виды дюбелей, их применение и правильный выбор

Содержание:

• 1 Что представляет собой забивной дюбель
• 2 Составные части и конструктивные особенности
• 3 Главные достоинства
  • 3. 1 Какие бывают дюбеля – разновидности и классификация
• 4 Виды дюбелей и их применение по способу фиксации
• 5 Виды дюбелей по методу монтажа
• 6 Из какого материала изготавливается дюбель пробка
• 7 В каких областях применяется дюбель анкер
• 8 Как выбрать металлический распорный дюбель и другие виды крепежа

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

• тяжелых марках бетона;
• блоках из пористых композитов;
• гипсокартонных листах;
• различных видах кирпича;
• шлакобетонных блоках;
• штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

• наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
• внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

Дюбель забивной (цанга)

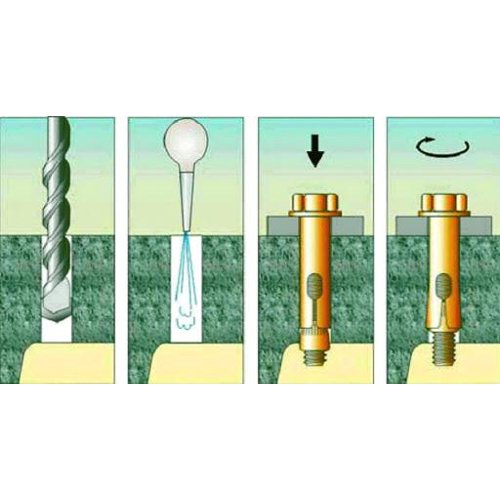

Устанавливается и функционирует крепежный механизм по простому алгоритму:

1. Забивается цилиндрический элемент в подготовленный канал.
2. Ввинчивается во втулочное отверстие монтажный элемент.
3. Цанговый механизм при ввинчивании самореза или болта расширяется.
4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

• рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
• крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

• верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
• рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления

:

• уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
• увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

• элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
• распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
• прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

• способ фиксации;
• метод установки;
• материал втулки;
• область применения;
• материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

• изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
• крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
• крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 – 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение – крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

• материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
• действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

Дюбель. Виды и работа. Применение и устройство. Особенности

Дюбель – крепежный элемент, используемый для фиксации шурупов или саморезов в специфических поверхностях, которые не могут обеспечить достаточное удержание креплений. Он представляет собой пустотелый стержень из металла или пластика, который вставляется в просверленное отверстие, после чего распирается при вколачивании или вкручивании в него металлического крепежа. Дюбеля используются для работы с поверхностями из различных материалов, таких как камень, бетон, пенобетон, гипсокартон, газобетон, ДСП и пр.

Существует масса конструкций дюбелей, каждая из которых имеет свое предназначение и рассчитана на работу с различными материалами. От правильности выбора зависит надежность крепления.

По типу поверхности, в которую нужно вставить крепеж, дюбеля делятся на 4 группы для:

1. Плотных материалов.
2. Рыхлых материалов.
3. Листовых или панельных материалов.
4. Пустотелых материалов.

Для плотных материалов

Для установки крепежных элементов в стены из бетона, камня или монолитного кирпича используется особая конструкция дюбелей, которая создает мощный распор внутри рассверленного отверстия. Поскольку плотный материал обладает повышенной крепостью, то создаваемое давление не приводит к трещинам и другим деформациям стены. Устанавливая дюбель в твердый монолитный материал нужно сверлить отверстие глубже его стержня на 4-10 мм. Это необходимо для предотвращения его застревание, которое может возникнуть в случае наличия большого количества внутренней пыли от работы сверла.

Для плотных материалов обычно используют следующие типы крепежей:

• Распорные.
• Рамные.
• Гвоздевые.

Распорные включает массу модификаций. Они могут быть изготовлены из пластика или металла, но все имеют один принцип работы, который заключается в обеспечении расширения тела гильзы при вкручивании или забивании крепежа. Это простая и надежная конструкция. Нужно отметить, что если требуется выдерживать большую нагрузку, то следует отдать предпочтение металлическим гильзам.

Рамный тип является более длинным, а поэтому и надежным. Он изготовляется из металла, причем затягивание в нем обеспечивается не саморезов, а винтом с резьбой, который вкручивается в металлическую гайку на конце гильзы. Такой способ затягивания обеспечивает очень сильную степень фиксации. Вкручивать винт можно до тех пор, пока на нем не сотрется насечка для отвертки или биты шуруповерта. К примеру, если перестараться с затягиванием распорного шурупа, то саморез просто сорвет сделанную резьбу, поэтому надежным такое крепление уже не будет.

Гвоздевой тип схожий по конструкции с распорным дюбелем. Его отличие заключается в использовании специфического шурупа, который не имеет острых граней. Такой дюбель обеспечивает наименьшую надежность фиксации, но все же имеет свои преимущества. В первую очередь это касается минимальной стоимости. Кроме этого, гвоздевой тип шурупа может забиваться пневматическим инструментом или молотком. Это обеспечивает высокую скорость проведения работ. Обычно гвоздевой тип выбирается для фиксации профиля гипсокартона. Такие конструкции крепятся в нескольких местах, а кроме этого имеют небольшой вес, что позволяет создать надежную фиксацию при использовании дюбелей на расстоянии 30-40 см друг от друга.

Для рыхлых материалов

Для работы с пустотелыми или рыхлыми материалами используются дюбеля особой конструкции, которые обеспечивают надежную фиксацию, несмотря на недостатки поверхности.

При работе со стенами из рыхлых материалов, таких как газобетон, пеноблок и прочими, которые расширяются при давлении распорки, используются следующие типы дюбелей:

• С распорным концом.
• С внешней резьбой.
• Дюбель GB.

Распорный тип с распорным концом является универсальным для рыхлых материалов. Он представляет собой стрежень из металла или пластика, который при вкручивании крепежа создает распорку на конце, тем самым уплотняя стену глубоко внутри. При этом создается объемное тело, диаметра большего, чем толщины просверленного отверстия.

Дюбеля с внешней резьбой вкручиваются в просверленное отверстие, как и сами шурупы. Они имеют доступную стоимость и монтируются довольно быстро, при условии использования шуруповерта. При их применении нужно учитывать, что переносимая нагрузка вырывания довольно низкая. Для крепежа длиной 50 мм она составляет около 30 кг, в зависимости от плотности стены. Применяя такой крепеж нужно соблюдать небольшое расстояние между крепежами, что исключит риск вырывания.

Дюбель GB имеет специальные спиральные лопасти на внешней стороне, геометрия которых позволяет создавать хорошее противодействие при вырывании крепежа. Такой стержень забивается в просверленное отверстие молотком, после чего в него вкручивается шуруп. Ребра гильзы разжимаются, врезаясь в пористый материал стены, что обеспечивает равномерное распределение нагрузки на большую площадь. Благодаря этому снижается риск вырывания крепежа из стены, в случае оказания на него нагрузки.

Для листовых или панельных материалов

Нередко бывают случаи, когда необходимо вставить шуруп в панельные материалы, такие как гипсокартон или вагонка. Обычный дюбель для этого не подходит, поскольку зачастую стенки отверстия составляют не более 1 см, после чего начинается пустота. Для решения этой проблемы используются специальные дюбеля, которые имеют боковые прорези практически по всей длины. При вкручивании шурупа их гильза складывается, образовывая зонтик с обратной стороны листовой стенки. Такой тип дюбеля берет панельный материал в тиски, при этом охватывает большую площадь его поверхности, что снижает риск вырывания при нагрузке.

К данному типу крепежей можно отнести:

• Молли.
• Бабочка.

Конструкция молли представляет собой гильзу из оцинкованной или нержавеющей стали. В зависимости от длины стержня обеспечивается различная площадь складывания, поэтому создаваемая нагрузка на один шуруп отличается. Обычно она варьируется в пределах 12-75 кг. При расчете количества креплений нужно учитывать надежность листовой поверхности. Если это гипсокартон, то даже взяв самый надежный дюбель, крепления в одной точке будет недостаточно.

Тип бабочка является менее надежной, чем молли, но намного эффективней для работы с листовыми материалами, чем дюбеля других конструкций. Бабочка изготовляется из пластика. В отличие от молли она имеет гораздо меньшую площадь прилегания к внутренней поверхности, поскольку фиксация обеспечивается только в двух точках. Рекомендуемая нагрузка на одну бабочку не должна превышать 30 кг, при условии, что используются качественные разводные стержни в сочетании с крепкими листовыми материалами.

Для пустотелых материалов

Для пустотелых материалов можно использовать дюбеля различных конструкций. В первую очередь это распорные, которые применяются для твердых поверхностей, и зонтикового типа для листовых стен. Гильза подбирается таким образом, чтобы ее рабочая часть, которая обеспечивает расширение, имела за что зацепиться. Если используется распорная конструкция, то следует выбрать такой дюбель, который будет расширяться в месте без пустот. При использовании зонтикового типа, наоборот нужно, чтобы складыванию гильзы ничего не мешало. В идеале нужно иметь разрез пустотелого кирпича или блока, из которого построена стена. Просто приложив к нему дюбель, удастся визуально оценить, как он поведет себя внутри стены.

В том случае, если увидеть структуру пустотелой стены невозможно, можно использовать универсальную конструкцию, представляющую собой длинный стержень, который имеет специальный уплотнительный рельеф по всей поверхности. Это позволит создать уверенное крепление, которое будет контактировать с большим количеством ячеек кирпича, шлакоблока или другого материала.

В тех случаях, если стена имеет большие пустоты можно использовать короткие свертывающиеся дюбеля, которые при закручивании шурупа наворачиваются вокруг него, создавая плотный комок пластика, впирающийся в стенку одной из ячеек стены. Этот вид крепления создает надежную фиксацию, но только в том случае, если комок упирается в достаточно устойчивый и крепкий материал.

Существует масса конструкций дюбелей, многие из которых сложно назвать удачными. Неправильный выбор обычно приводит к легкому вырыванию крепления со стены. Чтобы этого избежать стоит использоваться только надежные типы гильз, которые действительно могут удерживать шуруп в тех или иных условиях. Описанные типы дюбелей предлагаются различной длины и диаметра, благодаря чему можно подобрать оптимальный вариант для требуемой поверхности. Не существует универсальной конструкции, которая подходит для любой стены, поэтому к выбору крепления нужно подойти серьезно.

Похожие темы:

• Саморезы. Виды и особенности. Применение и работа
• Гвозди. Виды. Работа. Применение. Особенности. Характеристики
• Анкер. Виды. Работа. Применение. Особенности. Монтаж и демонтаж
• Кляммер. Виды и применение. Работа и особенности. Как выбрать

Дюбеля для бетона: особенности и крепление

Разновидности элементов крепления по бетону

Дюбеля, наряду с анкерными болтами, являются наиболее оптимальным крепежом для закрепления бытовых предметов на бетонных стенах. Они надежно удерживают не слишком тяжелые шкафчики, полки и другие навесные конструкции. В статье рассматриваются, какие бывают дюбеля для бетона — их особенности, способы установки и демонтажа элементов.

Содержание статьи

• Особенности крепежа для бетонной стены
• Материал для изготовления крепежа
• Виды дюбелей для бетона
  • Саморез в бетон без дюбеля
• Выбор дюбеля
  • Особенности монтажа дюбеля в стену
• Демонтаж крепежа

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Для кирпича

Для бетона

Втулка для кирпичного дюбеля Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании. Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них.

Дюбель-гвоздь для бетона Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление.

Материал для изготовления крепежа

Материалами для изготовления дюбелей для бетона могут быть: пластмасса; металл. По способу установки, крепеж можно: забивать молотком; устанавливать с помощью строительного пистолета.

Пластмассовый дюбель в бетон

В составе крепежа имеется цилиндрический стержень, расширяющийся при забивании в его полость гвоздя, что обеспечивает прочное крепление.

• На верхнем торце имеется манжета, предотвращающая западание крепежа в предварительно просверленное отверстие. Манжетка может быть цилиндрическая или потайная.
• Существуют изделия с распорками «усами», для увеличения прочности фиксации крепежа в бетоне.
• Дюбель-гвоздь может быть с резьбой на поверхности и шлицем на шляпке. Для установки такого элемента используются отвертки. Материалом для изготовления наиболее часто служат полиамид, полипропилен или полиэтилен. Для самого гвоздя используется оцинкованный стальной сплав.
• Пластмассовые крепежи — цена их более низкая, используются для монтажа предметов небольших размеров. Для тяжелых конструкций применяются их металлические аналоги.

Металлический дюбель для бетона

Такой крепеж имеет металлический стержень, у которого гладкая поверхность без резьбы. Деталь расширяется при забивании гвоздя в отверстие стены.

Совет: Следует иметь в виду, что металлические дюбель-гвозди довольно сложно подлежат демонтажу, поэтому они устанавливаются на длительный срок использования.

Дюбелированные гвозди устанавливаются при устройстве подвесных потолков и разных металлических каркасов. Наибольшую прочность крепления можно достичь на полнотелых и твердых материалах.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото	Особенности
Распорный	Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком. Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.
Бабочка	Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.
Универсальный	Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.
Дюбель-гвозди	Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.
Фасадный	Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.
Химический	Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.
КВТ	Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.
GB	Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Саморез в бетон без дюбеля

Дюбель для керамзитобетонных блоков

Дюбель для бетона l=60 диаметром 10 мм

Выбор дюбеля

Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:

Таблица для определения размеров крепежного элемента от вида нагрузки на него

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

• Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
• При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
• Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
• Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
• При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой. В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Технология установки дюбеля в бетонную стену

Для проведения работ своими руками требуется приобрести:

• Электрическую дрель;
• Сверло из победита;
• Острый гвоздь;
• Дюбель нужной конструкции;
• Изоленту;
• Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

Инструкция выполнения работ:

• Намечается место установки крепежа шариковой ручкой или простым карандашом;
• Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

Совет: Диаметр крепежного элемента должен подходить под размер отверстия и шурупа. При этом в отверстия дюбели должны входить с небольшим усилием. В противном случае крепеж станет болтаться либо сдвигаться в сторону. Обязательно необходимо правильно выбрать длину дюбеля, в соответствии с длиной используемого самореза.

• Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
• Сверло нужного диаметра вставляется в электрическую дрель;

Совет: На сверле следует сделать отметку, которая будет соответствовать глубине отверстия. Метка ставится на расстоянии, немного больше, чем длина дюбеля. Для этого крепежный элемент прикладывается к сверлу, и на него в нужном месте наматывается изолента, она и станет отметкой границы глубины сверления отверстия.

• Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
• Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
• Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
• В дюбель ввинчивается шуруп, если он входит в конструкцию.

Совет: В быту стоит использовать дюбель-гвозди из полипропилена или нейлона. Они могут выдерживать нагрузку до 75 кг, что зависит от размеров крепежа. Стальные изделия применяются, чаще всего, на промышленных объектах.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Установка пружинного дюбеля

Демонтаж крепежа

При ремонте квартиры необходима качественная отделка стен. Для подготовки помещения к оклейке обоями, нанесению какого-либо другого декоративного покрытия, требуется выровнять стены, освободив их предварительно от старых крепежных элементов.

Часто нужно удалять ненужные дюбели, через которые крепятся шурупы. Для этого существует несколько простых способов, как вынуть дюбель из бетонной стены.

Для демонтажа потребуются:

• Саморез;
• Острый нож;
• Штопор;
• Шило;
• Молоток;
• Пробойник;
• Паяльник;
• Гвоздодер;
• «Болгарка».

Способ демонтажа:

• Чтобы удалить обычный пластиковый дюбель, можно использовать саморез подходящего размера. При этом саморез вворачивается на две трети в дюбель, для надежного соединения с демонтируемой деталью. Головка шурупа зажимается плоскогубцами и вместе с дюбелем вытягивается наружу. Иногда можно использовать обычный столовый штопор;
• Шляпка самореза, ввернутого в дюбель, поддевается гвоздодером. Таким рычагом дюбель вынимается с меньшими усилиями. Но главным условием является плотное прилегание рабочей части самореза в отверстии;
• Деревянный самодельный дюбель демонтируется из гнезда частями. Для этого элемент дробится на несколько кусков вдоль волокон древесины стамеской с тонким лезвием и молотком. После разрушения дюбель аккуратно поддевается гвоздем, кончиком острого ножа или шилом, и вынимается наружу;
• Если в стене дюбель сидит достаточно прочно, его не всегда стоит вытаскивать. В этом случае острым ножом нужно срезать часть дюбеля, которая выступает над поверхностью стены, а образовавшееся углубление замазать строительным гипсом и тщательно выровнять;
• При удалении дюбеля, в котором застрял обломок шурупа, используется нагретый паяльник. Инструментом расплавляется пластиковая основа дюбеля, затем обломок крепежа поддевается кусачками или круглогубцами и вытаскивается из гнезда;
• Металлический дюбель-гвоздь, забиваемый в бетон строительным пистолетом, предварительно следует обработать частыми, достаточно сильными ударами молотка, по выступающей части детали с разных сторон. Чаще всего дюбель расшатывается, а затем он сравнительно легко вытаскивается гвоздодером;
• Если не удается сразу расшатать металлический дюбель, нужно рядом с ним проделать в стене углубление сверлом с твердосплавным наконечником или металлическим пробойником. Такая круговая воронка уменьшает площадь сцепления изделия с материалом стены, что сделает демонтаж значительно легче. Если это не поможет, выступающую часть дюбеля нужно обрезать «болгаркой» и заровнять углубление.

Дюбеля для бетона: виды и монтаж

Содержание

• 1 Классические дюбеля для бетонных поверхностей
• 2 Область применения
• 3 Отличительные особенности
• 4 Особенности монтажа
• 5 Виды дюбелей
  • 5.1 Распорный
  • 5.2 Бабочка
  • 5.3 Универсальный
  • 5.4 Гвоздь
  • 5.5 Фасадный
  • 5.6 Химический
  • 5.7 КВТ
  • 5.8 GB
• 6 Вывод

Дюбель – качественный элемент для крепления бетона. Может применяться не только к бетону – рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Вернуться к оглавлению

Область применения

Настенные полки крепятся к стене с помощью дюбелей.

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей – надежных монтажных элементов.

Вернуться к оглавлению

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Вернуться к оглавлению

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить “дыру”, где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Вернуться к оглавлению

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

• распорный;
• бабочка;
• универсальный;
• гвоздь;
• фасадный;
• химический;
• КВТ;
• GB.

Вернуться к оглавлению

Распорный

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Вернуться к оглавлению

Бабочка

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Вернуться к оглавлению

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Вернуться к оглавлению

Гвоздь

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Вернуться к оглавлению

Фасадный

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его “шляпка” больше. Гильза и стержень произведены из материалов, стойких к ударам.

Вернуться к оглавлению

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Вернуться к оглавлению

КВТ

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Вернуться к оглавлению

GB

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Вернуться к оглавлению

Вывод

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Что такое деревянный дюбель? Простое объяснение (использование и типы)

Деревянные дюбели, маленькие цилиндрические кусочки дерева, о которых мало кто знает. Тем не менее, они очень полезны, позволяют надежно и незаметно собирать деревянные элементы. Мы объясняем вам , что такое деревянный дюбель !

Что такое деревянный дюбель?

Дюбель деревянный (шпилька, шпунт) — крепежный элемент, применяемый при изготовлении мебели. Имеет цилиндрическую форму с продольными канавками, обеспечивающими эффективное сжатие элементов мебели. Доступные в различных диаметрах и длинах, они могут быть использованы для сборки стандартного стола, шкафа или кровати.

Сегодня на рынке представлено множество типов дюбелей, которые можно использовать в различных проектах и ​​адаптировать к различным потребностям. Деревянные дюбели изготовлены из высококачественной древесины бука, обработанной против растрескивания и высыхания.

Преимущества:

• простота использования;
• точная геометрия и размеры изделия;
• Достаточно высокая надежность соединения.

Деревянные дюбели являются ключевым компонентом в производстве мебели для соединения различных элементов. Термин «дюбель», который сегодня используется более широко, например. также для распорных дюбелей или пластиковых дюбелей на самом деле происходит от деревянных дюбелей, хотя деревянные дюбели также отличаются от дюбелей с точки зрения функции. Деревянные дюбели сами создают соединение между строительными элементами, в то время как другие виды дюбелей используются для соединения определенного элемента с помощью шурупа.

Также отмечается, что поверхность дюбеля может быть гладкой или рифленой, а края часто скошены или скошены для облегчения фиксации и склеивания.

Таким образом, роль деревянного дюбеля заключается также в соединении двух кусков дерева. Операция тогда называется сборкой дюбелями или дюбелями. Вам может быть интересно, почему бы не использовать шурупы и вместо этого выбрать дюбеля.

Деревянный дюбель является одним из основных компонентов для соединения различных элементов мебели. Деревянный дюбель — это практичное соединение между двумя деревянными элементами.

Штифт полностью закрыт и обычно не виден снаружи. С точки зрения функции деревянный дюбель принципиально отличается от дюбеля для шурупов:

В то время как первый уже представляет собой соединение между двумя кусками дерева, шурупный дюбель является лишь средством для последующего захвата шурупа, представляющего фактическую связь.

Если вы хотите резать меламин без сколов, вам нужна эта замечательная статья!

Для чего используется деревянный дюбель?

Деревянные дюбели используются для подвешивания несущей мебели. Его функция состоит в том, чтобы закрепить винт, который ввинчивается внутрь, придавая ему опору на поверхности. Это достигается благодаря расширению его шероховатой поверхности, выполняющей роль захвата.

Деревянные дюбели в основном используются для соединения под углом отдельных элементов, например для сборки кузова, а также для стыковых соединений, а также уголков рамы и тавровых соединений. Примером могут служить угловые соединения ящиков или соединение горизонтальных с вертикальными досками на полке.

Деревянные дюбели используются для соединения компонентов из цельной древесины, а также композитных материалов (например, панелей из клееной древесины или мультиплексных панелей).

Круглые дюбели с клеем все чаще используются для соединения ДСП и ДВП. Из-за больших поверхностей и более высокой прочности для этой цели чаще используют пластинчатые дюбеля.

Дюбели используются в качестве игрушечных осей, структурных вспомогательных средств для изготовления шкафов и вспомогательных средств для мини-свадебных тортов. Это не кажется точным, но эксперты говорят, что, поскольку дюбели толще, чем шурупы или гвозди, они не так подвержены растрескиванию.

Помимо этих общих функций, деревянные дюбеля используются для:

• создания прочных соединений древесины
• сборки деревянных деталей
• усиления существующей сборки
• для позиционирования и соединения друг с другом деталей из ДСП, МДФ , фанера, твердая древесина

В каких размерах и формах доступны деревянные дюбеля?

Деревянные дюбели доступны в различных размерах. Наиболее распространенные модели, которые можно найти в магазинах для рукоделия, имеют диаметры 6, 8, 10 и 12 мм при длине от 30 до 40 мм. Существуют также цапфы метровой длины, предназначенные для специальных сборок, в частности крупных деталей.

Деревянный дюбель представляет собой кусок дерева цилиндрической формы, который может заменить винты для соединения двух деревянных элементов, например мебели. На рынке есть разные диаметры и длины, а также разные породы дерева. Ясень и бук широко используются для изготовления деревянных нагелей из-за их прочности и долговечности.

Если вы сломали деревянный дюбель, не волнуйтесь, потому что у меня есть для вас лучшая пошаговая инструкция, как вытащить сломанный деревянный дюбель!

Тип деревянных дюбелей

Существуют различные типы дюбелей, назначение и свойства которых мы хотели бы представить здесь:

Рифленые круглые дюбели

Ребристые круглые дюбели являются наиболее известными дюбелями и часто входят в комплект сделана мебель и предложена в хозяйственных магазинах. Ребристые круглые дюбели являются правильным выбором для большинства соединений, которые не выполняются на видимых краях.

Ребристый круглый дюбель используется для соединения двух элементов в предварительно просверленных, точно совпадающих отверстиях в двух соединяемых элементах.

Создает соединение между двумя компонентами за счет трения между штифтом и компонентом. При необходимости прочность соединения можно увеличить дополнительной проклейкой.

Преимущество оребрения (прямого или вращающегося) состоит в том, что клей может более равномерно распределяться по всей поверхности дюбеля, не соскабливая его при вставке в просверленное отверстие, а растекаясь по гофру.

Слегка скошенные концы  круглых дюбелей (также называемых скошенными концами), которые уже присутствуют в сборных дюбелях (т.е. уже обрезаны до нужной длины), позволяют лучше вставлять их в просверленное отверстие.

Ребристые круглые дюбели в основном предлагаются как в виде готовых дюбелей уже нарезанных отрезков, так и в виде стержней для дюбелей для отрезания нужной длины. В случае стержней-дюбелей концы, конечно, должны быть скошены позже, если это необходимо.

Ребристые круглые дюбели либо обрезаются по размеру (как показано на рисунке), либо предлагаются в виде стержней, которые вы можете отрезать по длине самостоятельно.

Если вы покупаете готовый предмет мебели, дюбели уже готовы и обрезаны до нужной длины. Обычные размеры — это в основном дюбель Ø 8 мм, но также популярны деревянные дюбеля Ø 6 мм и Ø 10 мм.

Гладкие круглые дюбели

В дополнение к рифленым деревянным дюбелям также очень распространены гладкие деревянные дюбели. Гладкие деревянные дюбели в основном используются, когда дюбельное соединение будет видно на видимой кромке готового предмета мебели.

Гладкие дюбеля выглядят здесь немного красивее, так как рифление рифленых дюбелей не дает абсолютно гладкой поверхности. Недостатком гладких круглых дюбелей по сравнению с ребристыми круглыми дюбелями является их меньшая способность впитывать клей.

Гладкие деревянные дюбели различной длины и диаметра можно приобрести в продаже. Кроме того, доступны более длинные дюбели для индивидуальной резки по длине.

Дюбели ламинированные или бисквитные

Плоские дюбели представляют собой линзообразные деревянные пластины, в основном изготовленные из древесины бука или древесных волокон, и выполняют ту же функцию, что и круглые дюбели. Плоские дюбеля еще называют пластинчатыми, потому что они имеют вдавленные в поверхность небольшие ламели, которые обеспечивают лучшее впитывание столярного клея. Этот тип дюбелей можно использовать как для стыковых, так и для угловых соединений. 9№ 0005

Большим преимуществом является гораздо большая площадь по сравнению с круглыми дюбелями, что обеспечивает более прочное соединение, которое обычно может выдерживать несколько более высокие нагрузки. №

Однако это, в свою очередь, также имеет решающий недостаток для мастера: узкие пазы для пластинчатых дюбелей нельзя профрезеровывать без соответствующего фрезерного станка.

Недостаток – для использования плоских дюбелей нужен фрезерный станок, с помощью которого можно врезать заготовки, в которые затем утапливают дюбель.

Из чего сделан деревянный дюбель?

Изготовленные из твердой древесины (обычно из бука) из-за плотного волокна этой древесины, стандартные дюбели имеют рифление для обеспечения лучшей подгонки деталей и повышения эффективности склеивания.

Чаще всего используются диаметры 6, 8 и 10 мм, иногда 12 мм. Большие диаметры скорее зарезервированы для рамы, а затем вырезаются прямо на месте по мере их изготовления.

Шканты, как правило, изготавливаются из твердой древесины:

• Береза: легкая, прочная и долговечная. Хорошая устойчивость к ударным и изгибающим нагрузкам.
• Клен: довольно твердые и труднообрабатываемые, но в то же время характеризуются хорошей механической устойчивостью.
• Дуб: также сложен в производстве (отсюда и высокая цена), но отличается длительным сроком службы.

Хотите знать, какая древесина самая лучшая, какая древесина имеет лучшие свойства и где ее лучше всего использовать? Проверьте это сравнение между кленом и грецким орехом!

Сборка деревянными дюбелями имеет ряд преимуществ, в том числе эстетический аспект. Дюбели позволяют создать невидимую связь для идеального эстетического результата. В отличие от винтов, которые остаются видимыми с их головок, и пластиковых крышек, которые не очень эстетичны.

Можно подумать, что эстетический аспект не имеет большого значения, но когда мы видим неприглядный рисунок на нашей мебели, мы понимаем полезность деревянных дюбелей. Сборка с помощью дюбелей также обеспечивает прочную и надежную фиксацию.

Это достигается за счет стойкости конструкционных материалов (ясень или бук) и того факта, что дюбель подходит к двум соединяемым частям.

Еще одним большим преимуществом этого метода является то, что он не требует специальных методов или специальных инструментов. Все, что вам нужно, это сверло, клей ПВА и струбцина или другое зажимное приспособление для крепления дюбелей.

Когда используются деревянные дюбеля?

На самом деле деревянные дюбели — это не держатели для шурупов, а маленькие штифты для стыковых соединений. Многим, наверное, знакомы маленькие деревянные булавки из наборов Ikea.

Например, когда они соединяют ящики с помощью винтовых соединений. Деревянные дюбели подходят в качестве невидимого и стабильного соединения между двумя панелями или для Т-образного соединения.

Дюбели скрепляют компоненты как из массива дерева, так и из композитных материалов, таких как МДФ или OSB. Если, например, две деревянные доски должны быть соединены под углом 90°, лучше всего использовать маленькие круглые дюбеля. Но дюбели также используются для косых пропилов, т.е. соединений под углом 45° каждый.

Вот еще одно сравнение древесины дуба и красного дерева! Вы найдете все, что вам нужно знать об этом типе древесины!

Как изготавливается деревянный дюбель?

Традиционно для создания деревянного дюбеля используется вещь, называемая пластиной для дюбеля, в первую очередь для обеспечения нужного размера, а также для того, чтобы сбрить лишнюю древесину, чтобы упростить задачу.

Нужно взять кусок дерева, чтобы он был немного больше желаемого, затем продеть его через отверстие в пластине для колка, что также сгладит штифт.

Для массового производства дюбеля используются более сложные машины.

Изготовить деревянные дюбеля тоже достаточно просто, для этого вам понадобится всего лишь металлический брусок, который вы просверлите до диаметра нужного дюбеля.

Затем вставим прямоугольную деревяшку сечением чуть больше диаметра отверстия. Затем прибиваем его деревянной киянкой, чтобы придать ему круглую форму.

Несмотря на то, что эта техника достаточно длинная (вырезка заготовок и размер), она позволяет выбрать породу дерева и диаметр деревянного дюбеля.

Какие дюбели использовать?

Прежде чем приступить к сборке или ремонту мебели, важно определиться, какие дюбеля вам нужны. В основном это касается толщины дюбелей. Чем толще древесина, тем толще должен быть дюбель.

Чтобы правильно подобрать дюбели, а значит, и нужную длину и диаметр, необходимо учитывать толщину собираемых деталей. Вы рискуете ослабить древесину собираемых деталей, если используете слишком большой дюбель, тогда как слишком маленький дюбель не будет достаточно прочным, чтобы удерживать соединение.

Ниже представлен краткий обзор требуемых додировщиков на толщину древесины:

MM 9202 mm

Толщина древесины (мм)	Толщина придувания (мм)
0209
018 MM
018 MM
18-22 mm	8 mm
22-30 mm	10 mm

In principle, the rule is, the thicker the wood , тем толще требуемый дюбель. Таким образом, вы можете быть уверены, что возводите прочную и надежную конструкцию.

Прежде всего, вы должны выяснить, какой деревянный дюбель подходит для вашего проекта. Длина крепежа должна быть не менее толщины заготовки.

Диаметр выбирайте в зависимости от толщины доски. Для более толстых досок диаметр деревянного дюбеля должен быть примерно в два раза меньше размера древесины. Для более тонких досок рекомендуется диаметр дюбеля около одной трети древесины.

Какой диаметр требуется для круглых дюбелей из дерева?

Правильный выбор деревянного дюбеля, как с точки зрения его диаметра, так и его длины, имеет решающее значение для обеспечения того, чтобы он хорошо держался в дальнейшем и мог выдерживать воздействующие на него нагрузки. Существуют эмпирические правила, которые легко запомнить:

Это должно соответствовать примерно половине толщины обрабатываемой древесины:

Диаметр: толщина древесины x 0,5 = диаметр дюбеля

Однако это значение следует уменьшить. примерно до трети для очень тонкого ДВП или ДСП (менее 12 мм).

Итак, если вы хотите вставить дюбель в деревянную доску толщиной 20 мм, он должен иметь диаметр 10 мм. При 16 мм достаточно дюбеля Ø 8 мм и т. д. Однако при 12 мм ДСП рекомендуется использовать дюбель Ø 4 мм.

Какая длина требуется для круглых деревянных дюбелей?

Для более толстой древесины рекомендуется, чтобы длина дюбеля была не меньше толщины древесины (т. е. не менее 20 мм для 20-мм куска дерева).

Длина: Толщина дерева = длина дюбеля (минимальный размер)

Для тонкой древесины (менее 12 мм) рекомендуется увеличить это значение как минимум вдвое.

Примечание:  Слишком маленький диаметр часто приводит к тому, что деревянный дюбель разрывает деревянные элементы, в которых он установлен.

Вам трудно читать рулетку? Это простой пошаговый учебник, как читать рулетку!

Заключение

Деревянные дюбели доступны по цене и практичны. Они быстро станут вашими союзниками, как только вы узнаете, что это такое и как их использовать.

В этой статье я покажу вам, что такое деревянный дюбель, виды деревянных дюбелей, как они изготавливаются. Я надеюсь, что это полное руководство будет полезным для вас!

Что такое дюбель? | Localsearch

Дюбель — это цилиндрический кусок дерева, металла или пластика, который используется для соединения двух деревянных компонентов.

Дюбели вставляются в отверстия в двух деревянных брусках, а затем приклеиваются. Дюбели также можно использовать для усиления швов или соединения кусков плоской древесины вместе.

Существует множество различных типов дюбелей, в том числе деревянные, металлические и пластиковые. Деревянные дюбели являются наиболее популярным типом дюбелей и поставляются различных точных диаметров и необходимой длины.

Шканты легко найти в старых деревянных детских игрушках.

Деревянные дюбели также могут использоваться при изготовлении мебели, такой как обеденные столы и стулья, полки, где они обеспечивают усиление или структурную целостность. Металлические штифты могут быть изготовлены из стали или алюминия и доступны в различных точных диаметрах и требуемой длине

Пластиковые дюбели могут быть изготовлены из различных типов нейлонового пластика, включая полиэтилен высокой плотности (HDPE) и сополимер ацеталя (POM). Пластиковые дюбели бывают нестандартных цветов и точных размеров, поэтому они могут сочетаться с любым декором.

Что такое штифтовое соединение?

отверстия, просверленные в соединяемых деталях. Шканты обычно круглые и сужаются от концов к середине, но также доступны дюбели квадратной формы с тупым концом, а также дюбели с головками на них. Оборудование для дюбелей может производить точные наборы соответствующих отверстий с несколькими интервалами на точной глубине внутри заготовки. Типичное использование дюбеля — соединение двух секций плоского дерева для дополнительной прочности и поддержки. В зависимости от применения в качестве основы для этого типа столярных изделий может использоваться либо лиственная, либо хвойная древесина.

Каковы распространенные типы дюбелей?

Существует три основных типа дюбелей:

Сквозной дюбель

Этот тип соединяет две доски перпендикулярно. Штифт вставляется через них насквозь, а затем приклеивается в точных местах, чтобы сохранить правильное выравнивание.

Глухой дюбель

Этот тип выравнивания соединяет две доски под углом. Одна сторона дюбеля вставляется в одну доску, а конец приклеивается на место. Затем вторую доску приклеивают к первой доске, вставляя между ними стальные штифты.

Уздечное соединение

Этот тип выравнивания соединяет две доски под углом 90 градусов. Дюбель вставляется в одну доску, а конец приклеивается к другой доске. Затем в другой доске просверливается отверстие для дюбеля, в которое вставляется другой конец дюбеля. Затем доска с обоими дюбелями приклеивается к другой пластине.

Каковы преимущества использования дюбеля?

Дюбель имеет несколько преимуществ для столяров:

• Он может усилить стыковое соединение, обеспечивая дополнительную поддержку между деталями.

• Может использоваться в качестве замкового соединения вместо гвоздей или шурупов.

• Для использования штифтов требуется гораздо меньше усилий и затрат по сравнению с использованием крепежа или гвоздей, особенно при соединении больших кусков дерева.

• Соединения на дюбелях обычно прочнее шурупов или штифтов, поскольку клей придает дополнительную прочность.

• Когда вы вытачиваете отверстия для дюбелей, они часто находятся на идеальном расстоянии друг от друга, что создает очень прочное соединение, которое не развалится со временем.

Как вы используете дюбеля?

Чтобы использовать дюбели, необходимо выполнить несколько простых шагов:

• Решите, где вы хотите разместить дюбель, и отметьте положение ножом или карандашом на обоих кусках строганного дерева.

• Просверлите в каждом куске дерева отверстие того же диаметра, что и ваш дюбель.

• Вставьте дюбель в одно отверстие и убедитесь, что он полностью вставлен.

• Склейте две части дерева вместе и дайте им высохнуть.

• После того, как клей высохнет, отрежьте лишний штифт, выступающий из стыка.

Если вам неудобно сверлить глухие отверстия самостоятельно, вы можете приобрести множество предварительно просверленных наборов дюбелей для той же цели, которые значительно облегчат процесс.

Для чего используется дюбель?

Дюбели часто используются в качестве структурного усиления в деревообработке и краснодеревщике. Некоторые другие распространенные способы использования шпонок — это усиление врезных и шиповых соединений, а также соединений внахлестку. Кроме того, в некоторых музыкальных инструментах, таких как орган, используются длинные ряды дюбелей. Дюбельные соединения имеют много преимуществ как по сравнению с фасадными, так и коробчатыми конструкциями. Этот материал, как правило, прочнее лицевой рамы, потому что на каждом стыке имеется непрерывная прямая волокнистая структура, а не зернистость, которая меняет направление на краях элементов рамы. Это уменьшает тенденцию к расщеплению вдоль этих линий волокон, которое происходит при конструкции лицевой рамы. Панели в конечном итоге становятся более устойчивыми, поскольку скошенные концы дюбелей удерживают их на месте, а не крепежные детали, используемые в конструкции коробки. Штифтовые соединения также легче выполнять, поскольку требуется меньше работы на настольной пиле или фуганке. Шпоночное соединение выгодно для изготовления полок и стульев, поскольку на поверхности готовой работы не остаются шурупы или гвозди. Это уменьшает повреждения и износ, вызванные трением стульев о край стола во время повседневного использования, продлевая срок службы вашей мебели и сохраняя привлекательность вашего предмета.

Что такое зажим для дюбелей?

Кондуктор для дюбелей — это инструмент, используемый для создания равномерно расположенных отверстий для стальных штифтов. Приспособление для дюбелей обычно имеет два или более рычага, которые можно отрегулировать на разном расстоянии друг от друга. Затем вы зажимаете заготовку между рычагами и используете сверло того же диаметра, что и дюбель, для сверления отверстий. Это гарантирует, что каждое отверстие просверливается на одинаковом расстоянии друг от друга, измеряя и создавая точное выравнивание стыка при использовании дюбелей.

Что такое штифт?

Штифт представляет собой небольшой цилиндрический кусок металла, который вставляется в отверстия в дереве, чтобы соединить два куска дерева вместе. Штифты обычно используются, когда требуется прочное соединение, например, при изготовлении мебели. Скошенные концы штифтов вставляются в отверстия и затем зажимаются на месте. После высыхания клея лишние штифты можно обрезать заподлицо с поверхностью дерева.

Зачем использовать дюбели?

Есть несколько причин, по которым вы можете захотеть использовать дюбели в своих проектах по деревообработке.

• Придают суставу дополнительную прочность и стабильность.

• Их можно использовать в качестве замкового соединения вместо гвоздей или шурупов.

• Меньшая вероятность раскола древесины по сравнению с другими типами соединений.

• Легко сделать и не требует специальных инструментов.

• Они придают законченный вид поверхности вашего проекта.

Можно ли самому сделать дюбель?

Вы можете легко изготовить дюбель самостоятельно, используя кусочки дюбеля, вам просто нужно знать, какой размер дюбеля вам нужен.

Все, что вам нужно сделать, это склеить две одинаковые детали вместе, чтобы сделать стержень нужного вам размера.

Например, если вам нужен дюбель диаметром 1/2 дюйма, сначала найдите два куска дюбеля диаметром 1/2 дюйма и склейте их вместе.

Если у вас не оказалось предварительно вырезанных дюбелей, которые можно было бы использовать в качестве основы для самодельных стержней для дюбелей, все, что вам нужно было бы сделать, это купить кусок пластины для дюбелей в местных центрах по производству дюбелей и разрезать ее на части. меньшие нестандартные размеры. При вырезании дюбелей важно выбирать древесину с прямым рисунком волокон, чтобы обеспечить надежное выравнивание швов.

Если вы не хотите заниматься изготовлением стержней для дюбелей самостоятельно, вы также можете купить готовый материал в различных интернет-магазинах. Заинтересованы в карьере в деревообработке? Загляните на веб-сайт JobOutlook правительства Австралии, чтобы узнать о некоторых специализированных деревообрабатывающих профессиях.

Что такое дюбель?

`;

Дюбель — это тип круглой булавки, которая используется для соединения вещей друг с другом. Дюбели также можно использовать для изготовления таких вещей, как стойки, карнизы и так далее. Как вы можете себе представить, дюбели изготавливаются из самых разных материалов и бывают разных размеров, с коническими концами и без них, а также со множеством других особенностей. В большинстве хозяйственных магазинов имеется огромный выбор дюбелей, и вы также можете заказать дюбели для конкретных целей или обработать их, если у вас есть доступ к мастерской по металлу или дереву.

Одним из распространенных материалов для дюбелей является дерево. Деревянные дюбели часто используются в деревообработке для усиления швов в мебели, а также они входят в состав плоской мебели, чтобы позволить потребителям быстро собрать мебель с минимальными навыками сборки. Возможно, вы также видели деревянные дюбели в клетках для птиц в качестве насестов или используемые в качестве карнизов для портьер и занавесок. Некоторые люди также используют дюбели для изготовления сушильных стеллажей или устанавливают выступающие дюбели в удобных местах, чтобы на них можно было повесить пальто и другую одежду.

Дюбели также могут быть изготовлены из различных металлов и даже пластика. Пластиковые и металлические дюбели могут быть снабжены такими элементами, как концы, которые будут расширяться после того, как дюбель будет вставлен, зафиксировав его на месте и создав очень прочное соединение. Металлические и деревянные дюбели также можно использовать в качестве поворотных штифтов в чем-то с движущимися частями, или они могут быть спроектированы таким образом, чтобы их можно было снимать для разделения различных частей объекта.

Некоторые дюбели имеют конические концы для облегчения установки, а другие имеют тупые концы. На дюбелях также могут быть канавки для обеспечения сцепления, они могут быть окрашены, оставлены простыми или усилены различными материалами. Они бывают разной ширины и длины: от толстых длинных дюбелей, которые могут поддерживать тяжелые драпировки на больших окнах, до очень маленьких тонких дюбелей, используемых для соединения частей шкафа.

В тонкой деревообработке штифты могут быть чрезвычайно важны. Некоторые дисциплины деревообработки придают большое значение отказу от гвоздей и шурупов, полагаясь на очень прочные соединения, чтобы скрепить предмет мебели, и в этих дисциплинах обычно используются дюбели. Дюбель также может обеспечить стабильную опору с уменьшенным риском растрескивания или поломки предмета мебели, поскольку дюбель может быть сконструирован так, чтобы ломаться под нагрузкой, не повреждая мебель; эта функция может быть полезна для таких вещей, как стулья, которые иногда выдерживают непредвиденные нагрузки.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем AboutMechanics. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем AboutMechanics. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Руководство по дюбелям и их изготовлению

Штифтовое соединение является одним из самых простых (по крайней мере, на первый взгляд и теоретически) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

В этой статье

• 1 Что такое штифтовое соединение?
• 2 Инструменты для изготовления штифтовых соединений
• 3 Как сделать штифтовое соединение

Что такое штифтовое соединение?

Штифтовое соединение, или штифтовое соединение, представляет собой тип соединения, используемого для соединения двух кусков дерева путем сверления отверстий под штифт в каждом из них и использования деревянного штифта (дюбеля) для их прикрепления. Дюбели действуют как механическая застежка, так как соединяют две доски и удерживают их вместе. Они также набухают, когда покрыты столярным клеем, фиксируя соединение на месте. Они невидимы после сборки.

Шпунтовые соединения прочны, а сами штифты значительно увеличивают поверхность клея. Они также используют длинное зерно каждой доски, а не просто торцевое зерно на конце стыкового соединения.

В большинстве случаев штифты изготавливаются из дерева, вырезанного вручную или купленного в магазине, и имеют определенную толщину. Рифленые дюбели имеют спиральные углубления, и они немного набухают при контакте с клеем. Существуют пластиковые и металлические дюбели, но они, как правило, предназначены для регулируемой конструкции стеллажей.

Проекты, в которых вы, скорее всего, увидите соединения на дюбелях, связаны с деревообработкой и изготовлением шкафов. Дюбели отлично подходят для закрепления стыковых соединений дверей шкафов или выравнивания двух досок при плоском краевом соединении, например столешницы. Они также полезны для ящиков, рамок для картин и других проектов, где одного клея может быть недостаточно, а видимые механические застежки могут нарушить эстетику.

Штифты-дюбели широко используются в врезных и шиповидных столярных изделиях, но это совершенно другой метод.

Инструменты для изготовления шпунтовых соединений

Штифтовые соединения кажутся простыми, но когда столяр, плотник или домашний мастер выполняет соединения по дереву, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

Один из методов соединения дюбелей заключается в использовании инструментов для разметки, известных как центры дюбелей. Центр дюбеля представляет собой круглую пуговичную заглушку с одной цилиндрической стороной и одной стороной со штифтом. Цилиндр вставляется в просверленное отверстие, а штифт отмечает местонахождение другого. При тщательном выравнивании пользователь может вдавить этот штифт в поверхность сопрягаемой платы, оставив метку для соответствующего отверстия. Затем пользователь может просверлить другое отверстие и сформировать соединение. Помимо комбинированного угольника, сверл с острым концом и сверла (хотя сверлильный станок лучше), все, что требуется, это центры для дюбелей.

Другим методом изготовления шпунтового соединения является использование зажимного приспособления. Это приспособление для дюбелей надевается на заготовку, зажимается на месте и направляет сверло в древесину. Затем пользователь может перенести приспособление на другую заготовку и просверлить соответствующие отверстия. Поскольку эти приспособления направляют сверло, сверлильный станок не нужен. Острое сверло, комбинированный угольник и электрическая дрель сделают свое дело.

Можно создать шпунтовое соединение без центров для штифтов или шаблона для штифта, но для этого потребуется очень точная схема и очень твердая, прямая рука для сверления.

Как сделать дюбельное соединение

Самый простой способ сделать точные дюбельные соединения — это использовать приспособление для дюбеля. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

Примечание. Следующие шаги помогут вам создать угловое стыковое соединение для дверцы шкафа с помощью дюбелей, но вы можете отрегулировать их для прямых стыковых соединений или соединений под углом. Для целей этой статьи предположим, что наша древесина имеет толщину 3/4 дюйма и ширину 2 дюйма, но вы можете настроить эти размеры для любой ширины или толщины доски. Кроме того, рекомендуется попробовать выполнить следующие шаги на кусках дерева, прежде чем сверлить детали.

Tools and Materials

• Two pieces of wood of equal dimensions
• Pencil
• Combination square
• Doweling jig
• Sharp drill bit (the same diameter as dowels)
• Power drill
• Masking tape
• Dowels
• Клей для дерева
• Струбцины

1. Разметка мест расположения дюбелей

Первый шаг к созданию соединения дюбелями – это расположение мест расположения дюбелей. Поместите два куска дерева рядом с каждым, как будто они уже собраны (сформируйте угол). Убедитесь, что горизонтальная часть (рельс) упирается в вертикальную часть (стойку). Удерживая комбинированный угольник примерно на 1/2 дюйма ниже конца стойки, нарисуйте карандашом линию через стойку и на поручне. Переместите квадрат комбинации на один дюйм вниз и нарисуйте еще одну линию. Эти линии обозначают расположение дюбелей.

2. Зафиксируйте приспособление для установки дюбелей

Наденьте приспособление для установки дюбелей на заготовку. Все приспособления имеют контрольные маркеры, которые можно использовать для их выравнивания. Аккуратно совместите контрольный маркер с одной из линий, нарисованных на последнем шаге, и закрепите приспособление на месте. Для приспособлений с несколькими отверстиями убедитесь, что вы выровняли приспособление с правильным отверстием.

3. Просверлите отверстие

Выберите сверло, соответствующее диаметру дюбелей, которые вы собираетесь использовать, и закрепите его в дрели. У большинства приспособлений есть ограничители глубины, которые можно настроить, чтобы предотвратить слишком глубокое сверление, но вы также можете использовать кусок малярной ленты, обернутый вокруг сверла, в качестве маркера. Установив заданную глубину, поместите сверло в соответствующую направляющую, нажмите на спусковой крючок дрели и просверлите отверстие.

4. Повторите

Ослабьте зажим и переместите его к следующему отверстию, снова тщательно совместив контрольную метку на приспособлении. Просверлите отверстия и переместите приспособление в следующее место, пока не будут просверлены все отверстия.

5. Пробная посадка соединения

Перед окончательной сборкой очень важно провести пробную посадку соединения (известную как сухая посадка). Он должен быть плотным, но не должен требовать силы, а дюбели должны достаточно проникать в каждую доску. Стык также должен быть ровным и плотным, без зазоров, дюбелей не должно быть видно.

Если вы просверлили слишком глубоко, отрежьте небольшую заглушку от запасного дюбеля и вставьте ее в отверстие. Если вы просверлили недостаточно глубоко, установите кондуктор и просверлите глубже. В конце каждого отверстия должно быть немного места для клея, но не настолько, чтобы дюбель небрежно скользил.

6. Приклейте и закрепите соединение

Выдавите немного столярного клея в отверстия. Вставьте дюбели в одну доску перед тем, как соединить две доски. Используйте зажимы, чтобы скрепить соединение, пока оно не высохнет.

MT Copeland предлагает онлайн-курсы на основе видео, которые дают вам основы основ строительства с реальными приложениями, например, введение в краснодеревщик . Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загружаемые материалы, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

Для чего используются дюбели в бетоне? – Theburningofrome.com

Для чего используются дюбели в бетоне?

Дюбели расположены в поперечных швах гладких бетонных покрытий с соединениями (JPCP) и используются для обеспечения передачи нагрузки между отдельными плитами, уменьшения дефектов и повышения производительности.

На каком расстоянии друг от друга должны быть дюбели в бетоне?

Шпонки обычно располагаются на расстоянии 12 дюймов друг от друга либо по всей длине соединения, либо могут быть размещены группами по 3, 4 или 5 по центру колесных дорожек (как показано ранее на рис. 15).

Для чего в бетонном покрытии предусмотрены дюбели?

Основным преимуществом дюбелей является передача нагрузки без ограничения горизонтальных движений швов из-за температурного и влажностного расширения и сжатия в бетонных плитах. Кроме того, дюбели играют роль в поддержании вертикального и горизонтального выравнивания плит.

Вам нужны дюбели в бетоне?

Дюбели используются в соединении бетона для контроля и предотвращения растрескивания в бетонной плите, а также для формирования деформационных швов в бетонных плитах.

В чем разница между дюбелями и арматурой?

В чем разница между стяжками и дюбелями на бетонной проезжей части? Анкерные стержни представляют собой деформированные арматурные стержни или соединители, используемые для удержания граней жестких плит в контакте для поддержания блокировки заполнителя. Дюбельные стержни представляют собой гладкие круглые стержни, которые в основном служат средством передачи нагрузки на бетонные швы.

Как связать бетонную плиту?

Привязка к существующим плитам Когда вы соединяете две бетонные плиты, соедините их арматурой, чтобы они оставались на одной высоте. Просверлите отверстия как можно глубже (на всю длину сверла), чтобы арматура плотно вошла в отверстия. Вставьте куски арматуры и привяжите их к сетке.

Какой длины должны быть арматурные дюбели?

Штифты обычно имеют диаметр от 32 до 38 мм (от 1,25 до 1,5 дюйма), длину 460 мм (18 дюймов) и расстояние между ними 305 мм (12 дюймов).

Что такое дюбели в бетонной плите?

Дюбельные стержни представляют собой короткие стальные стержни, которые устанавливаются в бетонные плиты для обеспечения механического соединения, не ограничивающего горизонтальное перемещение шва. Они предназначены для уменьшения прогиба и напряжения соединения при подходе и выходе из плиты за счет повышения эффективности передачи нагрузки.

Как установить дюбели?

Штифтовые стержни обычно располагаются на середине глубины плиты и должны быть параллельны поверхности дорожного покрытия и направлению движения. Центр дюбеля должен быть ниже стыка. Если размещение дюбеля отклоняется от желаемого положения, говорят, что оно смещено.

Почему дюбели гладкие?

Стяжки не являются устройством передачи нагрузки. Например, стяжки используются в продольных швах бетонного покрытия. Дюбельные стержни представляют собой гладкие круглые стержни, которые в основном служат средством передачи нагрузки на бетонные швы. Они размещаются поперек поперечных швов бетонного покрытия, чтобы обеспечить движение.

Что значит забивать бетон дюбелями?

Дюбели вставляются в поперечные усадочные или строительные швы бетонных покрытий и помогают передавать нагрузку между отдельными плитами. Дюбели допускают горизонтальное перемещение плит при усадке в период времени после укладки бетонного покрытия и при перепадах температуры.

Какая форма точек у систем передачи нагрузки на дюбели?

Форма DOT F 1700.7 (8-72) Репродукция заполненной страницы разрешено Дорожные покрытия Сентябрь 2011 Автор

Когда вы используете дюбеля на бетонном покрытии?

Если дорожное покрытие правильно спроектировано с использованием принятой процедуры расчета толщины и расчетная толщина составляет 8 дюймов или более, используйте дюбели на всех поперечных стыках. Если размер конструкции менее 7 дюймов, дюбели, скорее всего, не нужны в поперечных деформационных швах, потому что движение грузовиков недостаточно, чтобы вызвать нарушение.

Нужен ли дюбель для поперечного строительного шва?

Однако поперечные конструкционные швы (перемычки) обычно выполняются встык, поэтому на них не передается нагрузка. В этих местах необходимы дюбели для всех дорожных покрытий, независимо от их толщины или движения грузовиков.

Какой размер дюбеля мне нужен для бетонной плиты?

Эмпирическое правило для размера дюбеля: Диаметр дюбеля = 1/8 толщины дорожного покрытия. Длина от 15 до 18 дюймов (380–460 мм) Минимальная длина заделки 6,0 дюймов (150 мм) с каждой стороны соединения. 1,0–1,50 дюйма 1,50–2,0 дюйма Эпоксидное или другое покрытие для защиты от коррозии.

Дюбели прочнее шурупов? – Woodworker Lodge

Ах, извечный вопрос о дюбелях и шурупах. Существуют тысячи проектов, требующих одного из двух, но когда дело доходит до силы, может возникнуть много споров. Никто не хочет использовать слабое звено, так какое же из этих деревообрабатывающих устройств выиграет?

Дюбели прочнее шурупов, потому что они имеют клей для усиления их прочности благодаря проникновению в древесину. Кроме того, они не удаляют чувствительные материалы и правильно настраиваются перед переходом к следующему этапу проекта, что позволяет избежать ошибок.

Несмотря на то, что дюбель прочнее, шурупы, безусловно, занимают свое место в мире проектов. Некоторые проекты не могут вместить дюбель. Очевидно, что у обоих есть свои уникальные преимущества, но может потребоваться более пристальное внимание, чтобы понять, когда и где они будут использоваться.

Прежде чем закончить этот спор, давайте сначала рассмотрим функцию дюбелей и винтов. Затем продолжайте читать, чтобы выяснить, почему дюбели прочнее и что действительно важно при использовании любого из этих элементов в вашем ремесле по дереву.

В чем разница между дюбелем и шурупом?

Прежде чем мы сможем понять, почему превосходная прочность дюбеля может не сделать его правильным выбором для вашего уникального проекта по сравнению с шурупом, важно более подробно рассмотреть функцию этих двух устройств.

В частности, поскольку известно, что дюбель прочнее шурупа, он не обязательно подойдет для вашего деревообрабатывающего проекта. В то время как дюбель может соединять две детали вместе и выдерживать значительное давление, винты обычно меньше по размеру и могут работать в местах с более плотным прилеганием.

Давайте посмотрим поближе.

Как работает дюбель?

Если подумать, дюбели — это довольно невероятные маленькие переплеты. Это маленькие штифты (по сути), сделанные из дерева, которые могут соединять вместе самые тяжелые куски дерева, не сдвигаясь ни на дюйм при приложении давления.

Они прочные, простые и могут собирать вещи вместе, и вам не придется ни на секунду беспокоиться о том, что они не справятся со своими столярными обязанностями.

Дюбели бывают разной ширины, и, как правило, их можно обрезать до размера, который вы предпочитаете использовать . Так что, если вы представляете себе дюбель длиной 2 фута, который будет использоваться с вашим 6-дюймовым проектом, имейте в виду, что обычно это работает не так.

Еще до появления шурупов существовали дюбели. В настоящее время они считаются старомодным столярным методом, но, тем не менее, многие столяры используют их по множеству причин, которые мы обсудим позже.

Дюбели соединяют вместе два куска дерева вместе с клеем за счет давления зажимов. Да, это верно; маленький деревянный колышек — это то, что скрепляет некоторые из самых искусных деревянных предметов на Земле.

Дюбель вставляется после того, как в двух деревянных брусках просверлено отверстие. После того, как отверстие просверлено, дюбели вставляются в одну часть, а затем другая часть вставляется в открытую сторону дюбеля.

Конечно, вы должны убедиться, что ширина просверленного отверстия соответствует ширине дюбеля — в противном случае вы можете обнаружить, что ваш дюбель может проскользнуть больше, чем вам хотелось бы, или вам придется полагаться на более тяжелый клей. .

После того, как эта древесина вставлена ​​в отверстие, деталь оставляют сидеть и сохнуть, чтобы весь клей полностью высох, прежде чем произойдет какое-либо движение. Очевидно, что это может быть утомительным процессом и отнимать много времени, но это проверено и верно.

Затем дюбель должен выдерживать значительное давление, но это зависит от типа детали для деревообработки, для которой вы его использовали (и размера самого дюбеля).

Как работает винт?

Это обратная сторона дюбеля; Винт — это инструмент, используемый для того, чтобы делать что-то быстро и с минимальным количеством шагов. Шурупы гораздо сложнее по своей конструкции, чем дюбель.

Этот дизайн был создан для быстрого входа и быстрого отступления. Нет, шурупы не могут ограбить круглосуточный магазин, но они могут входить и выходить из дюжины различных поверхностей за считанные секунды, если бы они были грабителями, они, без сомнения, были бы профессионалами.

Конструкция винтов состоит из прямого куска материала с наклонной плоскостью, обернутой вокруг него. У него плоская головка и заостренный наконечник, который помогает копаться в твердых поверхностях, не оказывая слишком большого сопротивления.

Однако винт не работает в одиночку. Он должен иметь либо машину, приводящую его в действие, либо крутящий момент человека, чтобы погрузить его глубоко в любую поверхность. Однако, как только у вас есть крутящий момент, они быстро вставляются и крепко держатся.

Вот почему шурупы так привлекательны – они ввинчиваются гораздо быстрее, чем дюбеля, и не требуют больших усилий. Более того, когда у вас есть винт, установленный там, где он должен быть, вы можете перейти к следующему или закончить свой проект и отправиться в путь.

Нет времени ждать и не нужно ждать, пока что-нибудь затвердеет в течение нескольких часов, как в случае с дюбелями. Шурупы — это быстрые, эффективные и современные альтернативы дюбелям, которые помогают сэкономить время и усилия.

Почему дюбель прочнее шурупов?

Теперь вы знаете, как работает дюбель. Это не просто маленький колышек, а крошечный шедевр деревообработки, который использует клей и время, чтобы действительно сделать работу правильно. Сначала поговорим о клее. Дюбели обычно используются с клеем, когда дело доходит до деревообработки.

Если вы покупаете что-то в ИКЕА, ваши дюбели могут не поставляться с этим, но вы получаете то, за что платите! Клей — лучший друг дюбеля и, таким образом, главный источник прочности вашего проекта .

Использование клея с дюбелем похоже на использование крема для бритья при бритье. Конечно, вы можете бриться без него, но бритье будет не таким гладким, и вы, вероятно, получите неприятный ожог от бритвы, как только все будет сказано и сделано.

Клей, используемый с дюбелем, помогает глубоко проникнуть в древесину, что придает дюбелю огромную удерживающую способность. В этой ситуации есть два уровня соединения, и они помогают обеспечить лучшую стабильность, чем винт.

Во-вторых, при использовании дюбелей мастера обычно используют метод зажима и сушки, который позволяет проекту сидеть и затвердевать в течение нескольких минут, часов или дней, прежде чем они вернутся и приступят к следующему разделу своего проекта.

Благодаря этому столяры могут быть на 100 % уверены в том, что соединение идеально установлено, прежде чем двигаться вперед . Это помогает обеспечить тщательное выполнение каждого шага и избежать ошибок.

В-третьих, дюбели — отличный вариант для таких материалов, как фанера. Эти материалы не известны своей прочностью, но часто используются в проектах, требующих дополнительной поддержки или тонкого материала, который очень универсален.

Благодаря составу таких материалов они легко срываются и ломаются без предупреждения . В них отлично работают дюбеля, потому что они не вылезают из материала, а значит, ваши проекты спасены!

Дюбели — это своего рода поэтический инструмент, когда дело доходит до деревообработки. Мастер должен не торопиться с ними и тщательно просверливать каждое отверстие.

Они сильны, но они также являются признаком того, что кто-то проделал серьезную работу, чтобы обеспечить лучший продукт для своих клиентов или даже для себя. По сравнению с шурупами дюбели считаются гораздо большей роскошью из-за времени и мастерства, которые требуются для их использования.

Как применение влияет на использование дюбеля?

Когда дело доходит до силы, что действительно имеет значение? Приложение, приложение, приложение. Хотя дюбели прочнее шурупов, иногда они не подходят для проекта, который у вас есть под рукой, или у вас недостаточно времени, чтобы вложить такие трудоемкие усилия. Если это так для вас, все, о чем вам нужно беспокоиться, это приложение.

Приложение влияет на использование дюбеля, так как оно должно быть применено к выбранному вами проекту, а само приложение дюбеля должно быть безопасным. Даже если вы используете дюбели, вы можете забыть об этом, если неправильно их примените. Приложение является ключом к успеху любого из них, и его можно сделать или сломать.

При использовании дюбеля необходимо следить за тем, чтобы каждое отверстие точно совпадало, и вы не забивали дюбель в точки входа.
