Как построить парник из ПВХ труб своими руками — пошаговая инструкция с фото, видео и чертежами

Для самостоятельного строительства парников на дачных участках используются различные материалы — дерево, алюминиевый или стальной профиль. Всё чаще можно встретить теплицы, построенные из труб ПВХ. Этот материал во многом превосходит традиционно используемые материалы, а конструкцию из него несложно спроектировать и построить своими руками. При этом стоимость будет намного ниже, чем у аналогичной покупной конструкции.

Содержание

  • 1 Преимущества и недостатки парника из труб ПВХ

    • 1.1 Фотогалерея: примеры конструкций парников из труб ПВХ

  • 2 Определяемся с размером и составляем чертёж

  • 3 Рекомендации по выбору труб ПВХ и дополнительных материалов

    • 3.1 Способы соединения труб

  • 4 Расчёт необходимого количества материалов, инструменты

    • 4.1 Таблица: расчёт длины дуги для строительства теплицы

  • 5 Материалы для покрытия теплицы

  • 6 Пошаговая инструкция по постройке парника из труб ПВХ своими руками

    • 6. 1 Видео: самостоятельное строительство теплицы из труб ПВХ

Преимущества и недостатки парника из труб ПВХ

Для строительства с использованием труб ПВХ (поливинилхлорида) потребуется подготовить фундамент, смонтировать каркас, используя соединительные элементы, и закрепить материал для покрытия. Работы не займут много времени, и теплицу можно возвести в течение нескольких дней.

К каркасу из ПВХ может монтироваться поликарбонат

Труба ПВХ хорошо подходит для сборки каркаса, поскольку готовая конструкция имеет ряд преимуществ:

  • имеет высокую прочность — теплица среднего размера выдерживает нагрузку до 500 кг;
  • относительно невысокая стоимость;
  • не подвержена деструкции под воздействием атмосферных осадков;
  • устойчива к высоким температурам, огнестойка;
  • может комбинироваться с другими материалами;
  • имеет небольшой вес. Готовый каркас можно переносить на новое место без предварительной разборки;
  • благодаря упругости труб подходит для возведения парников самых различных форм — арочного, односкатного, двускатного;
  • выглядит эстетично и не требует дополнительной обработки;
  • при необходимости может меняться размер конструкции за счёт добавления или смещения деталей каркаса;
  • имеет длительный срок службы. При правильной эксплуатации может прослужить до 20 лет.

Армированная плёнка прослужит значительно дольше обычной

Основным недостатком парника можно назвать ограниченный срок службы полиэтиленового покрытия и его низкие теплоизоляционные свойства. Но это легко устранить, если вместо обычной плёнки использовать более дорогостоящие материалы — армированную плёнку или поликарбонат.

Чтобы трубы ПВХ при длительном использовании не начали растрескиваться под воздействием ультрафиолетовых лучей, до начала монтажа проклейте их малярной лентой или оберните тканью

Фотогалерея: примеры конструкций парников из труб ПВХ

Для усиления каркаса использованы деревянные бруски
Для фронтонов могут использоваться различные материалы — ДСП, ОСБ-плиты, фанера
В качестве укрывного материала использована армированная плёнка
Покрытие из поликарбоната прослужит достаточно долго
Полиэтиленовая плёнка требует ежегодной замены
Форма теплицы не позволяет задерживаться снегу

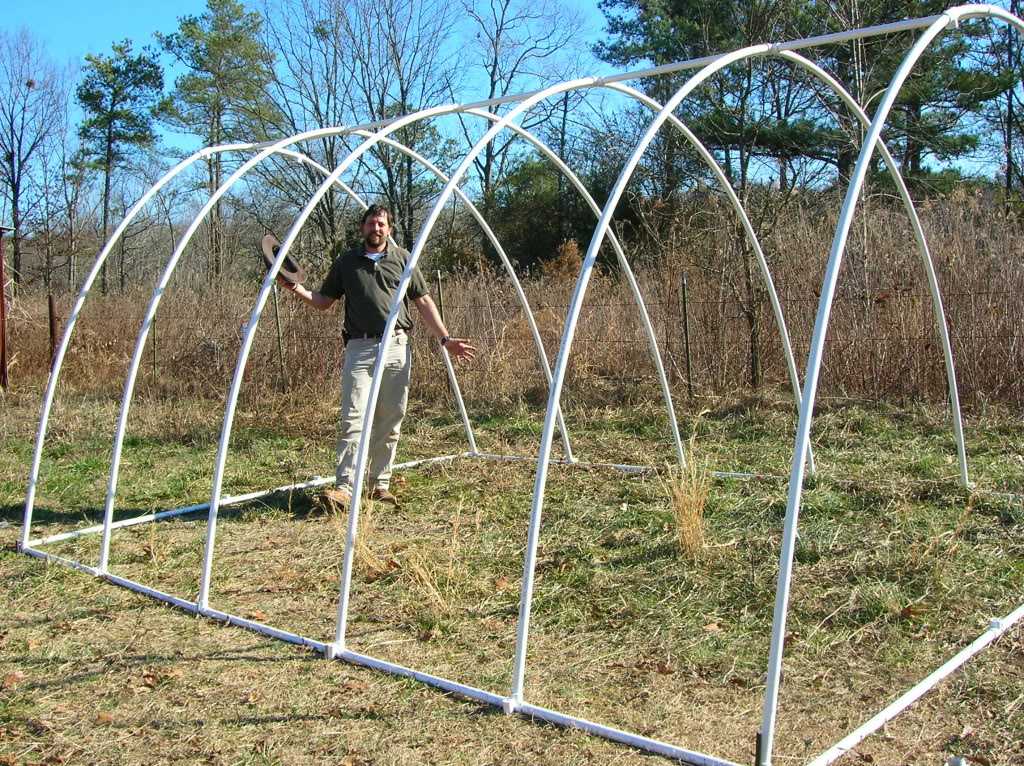

Арочная форма парника наиболее лёгкая для постройки
Небольшой парник с боковым входом
Для строительства потребуется небольшое количество стройматериалов

Определяемся с размером и составляем чертёж

Размер во многом зависит от размера участка и высоты растений, которые планируется выращивать. Для выращивания рассады достаточно высоты 1 м, для перцев, помидоров и баклажанов — 2 – 2,5 м.

Небольшой парник для выращивания ранних овощей и рассады

В парнике чаще всего располагаются две грядки. Их ширина составляет 0,8–1,1 м. Между грядками оставляем проход для того, чтобы можно было ухаживать за растениями и свободно передвигаться. Его ширина составит 0,6–0,8 м. Исходя из этого ширина составит 2,2–3 м.

Между грядками в парнике оставляем проход для ухода за растениями

Отдельно стоящая конструкция должна располагаться вдали от высокорослых растений и на расстоянии не менее 5 м от построек, чтобы растения получали достаточное количество света в течение всего светового дня. Если парник будет примыкать к дому или другой постройке, то его следует расположить с южной стороны.

Парник лучше располагать на расстоянии от построек и высоких деревьев

Место для постройки выбираем вдали от грунтовых вод и не в низине, чтобы избежать застоя воды. Парник должен располагаться в направлении с севера на юг. После определения места и размеров приступаем к составлению чертежа. Благодаря ему можно будет рассчитать необходимое количество труб, соединительных элементов и укрывного материала.

На чертеже указываем размеры парника и расстояние между трубами

Поскольку трубы довольно гибкие, следует продумать элементы для усиления каркаса. Если теплица будет большая, для жёсткости конструкции нужно использовать продольные или диагональные элементы из этого же материала, деревянного бруса или металлопрофиля. Они защитят плёнку для укрытия от провисания, а поликарбонат от обрушения под тяжестью снега.

При недостаточном количестве усиливающих элементов каркас может обрушиться под тяжестью снега

Более детально проработав схему можно уточнить необходимые детали: способы крепления укрывного материала, крепление конька, варианты соединения труб, определить месторасположения дверей и фрамуг, а также рассчитать стоимость необходимых расходных материалов.

На чертеже указываем все необходимые детали

Расстояние между дугами определяется в зависимости от типа парника. Если планируется разборная конструкция, шаг между ними будет составлять 0,8–1 м, для стационарного парника шаг между дугами следует уменьшить до 0,5–0,7 м. Это позволит избежать разрушения парника под тяжестью толстого слоя снега.

Рекомендации по выбору труб ПВХ и дополнительных материалов

Трубы из поливинилхлорида используются для монтажа систем водоснабжения, водоотведения, вентиляции, дренажа и их можно приобрести в магазинах стройматериалов. Труба, необходимая для постройки арочной теплицы должна иметь диаметр 25–32 мм, и 50 и более мм — для вертикальных стоек в односкатных и двускатных конструкциях. Толщина стенки составит не менее 4,2 мм.

Для строительства парника труба должна иметь диаметр не менее 25 мм

При выборе труб отдайте предпочтение высококачественным материалам проверенных производителей. Проверьте сертификат качества и выберите трубы европейского производства, соответствующие стандартам. Это гарантирует более продолжительный срок службы. Для соединения труб выбирайте тройники, муфты и крестовины из реактопласта с толщиной стенок 3 мм.

Для монтажа используются специальные крестовины и уголки

Для укрепления каркаса парника потребуются металлические штыри из арматуры. Их подбирают таким образом, чтобы штырь достаточно плотно входил внутрь трубы и не требовалось дополнительного крепления. Длина штыря составит 0,6–0,8 м.

Штырь должен плотно входить в трубу

Способы соединения труб

Стандартные трубы из ПВХ имеют длину 1, 2, 3 и 6 м. Для их соединения можно использовать несколько способов:

  • склейка при помощи специального клея и фитингов;
  • на мебельные болты;
  • при помощи сварочного утюга;
  • с помощью специальных хомутов и стяжек.

Для сборки каркаса мобильных теплиц используются болты или хомуты и стяжки. Это позволяет разбирать парник на зиму и легко собирать его весной, а плёнку снимать.

Склеивание трубы ПВХ с крестовиной

Для монтажа стационарной теплицы лучше воспользоваться специальной сваркой или клеем. Для парников с таким типом каркаса в качестве укрывного материала используется поликарбонат.

Склеивание труб сварочным утюжком

Расчёт необходимого количества материалов, инструменты

Количество материалов рассчитывается исходя из предварительно составленного чертежа. Один из самых важных параметров для построения арочной теплицы — длина дуги. Зная ширину парника и его высоту, её можно рассчитать по формуле:

Длина дуги вычисляется исходя ширины и высоты конструкции

Где L — длина дуги, B — ширина парника, h — его высота.

Таким образом при стандартной длине дуги 6 м мы имеем парник шириной 3 м и высотой 1,5 м. Увеличить его высоту можно за счёт изменения высоты деревянного каркаса или залив ленточный фундамент.

Задав параметры парника можно вычислить длину дуги

Для парника наиболее распространённого размера длину дуги можно узнать, используя приведённую ниже таблицу. При нестандартных размерах теплицы можно воспользоваться онлайн-калькуляторами, которые предлагает интернет.

Таблица: расчёт длины дуги для строительства теплицы

Ширина Вh=1,8 мh= 2,0 мh =2,2 мh=2,4 м
2,2 м3,13,53,84,1
2,4 м3,43,84,14,5
2,6 м3,74,14,54,9
2,8 м4,04,44,85,3
3,0 м4,24,75,25,7

А также следует рассчитать материал для усиления каркаса. Как правило, это коньковая, две боковые и две нижние части стяжки, которые делают из такой же трубы или из деревянного бруса. Для вычисления длину стяжки умножаем на количество.

Для каждой теплицы потребуется индивидуальный подсчёт расходных материалов

Для постройки арочной теплицы длиной 4 м, шириной 2,4 м и высотой 2 м нам потребуются:

  • широкая доска или брус сечением 10Х10 см длиной 12,8 м для основания;
  • труба ПВХ — 16 шт. при длине 6 м и диаметре 25 мм;
  • крестовина одноплоскостная — 5 шт.;
  • тройник одноплоскостный с углом 90о — 28 шт.;
  • тройник одноплоскостный с углом 45о — 4 шт.;
  • тройник двухплоскостный — 4 шт.;
  • уголок 90о – 16 шт.;
  • саморезы или болты для крепления боковых стяжек — 36 шт.;
  • хомут двухлапчатый — 18 шт.;
  • саморезы для крепления хомутов 55 мм — 36 шт.;
  • дверные петли — 8 шт.;
  • саморезы для крепления петель 24 мм — 48 шт.;
  • арматура для крепления труб –
  • полиэтиленовая плёнка (армированная) толщиной 11 мм — 8 м при ширине 6 м;
  • деревянные рейки для крепления плёнки;
  • саморезы для крепления рейки.

Для обрезки труб используются специальные ножницы

Для работы будут необходимы следующие инструменты:

  • строительный уровень;
  • рулетка;
  • лопата;
  • молоток или шуруповёрт;
  • ножовка или ножницы для резки труб;
  • сварочный утюг для соединения труб с фитингами.

Материалы для покрытия теплицы

Полиэтиленовая плёнка — наиболее распространённый укрывочный материал. Она имеет невысокую стоимость, пропускает свет и обеспечивает достаточную теплоизоляцию. В последнее время всё чаще используется для парников и теплиц используют армированную плёнку. Она несколько дороже, но и прослужит дольше. Любую плёнку желательно убирать на зиму, так как она разрушается под воздействием отрицательных температур.

Армированная плёнка прослужит значительно дольше, чем обычная полиэтиленовая

Поликарбонат — самый долговечный, но и дорогостоящий материал. Требует определённых навыков в обработке. Парник с укрытием из поликарбоната не требует разборки по окончании сезона, может прослужить 7–10 лет.

Сотовый поликарбонат — самый прочный материал для покрытия теплиц и парников

Текстильный укрывной материал («спанбонд», «агротекс» и их аналоги) — лёгкий и прочный, при использовании может сниматься с каркаса теплицы, а затем снова крепиться к нему. Имеет относительно низкую стоимость. Легко стирается, обладает хорошей светопропускной способностью, но при этом обеспечивает самую низкую теплоизоляцию.

Агротекс легко снимается и стирается, моет использоваться несколько лет

В последнее время этот материал получил широкое распространение в производстве мобильных арочных мини-конструкций.

Пошаговая инструкция по постройке парника из труб ПВХ своими руками

  1. Выравниваем выбранный участок земли, проверяем строительным уровнем. Рекомендуется предварительно снять слой почвы глубиной 3–5 см, а затем засыпать слоем щебня (10–20 мм) и слоем песчаника (10–20 мм). По углам в землю вбиваем колышки, а место границ будущего каркаса отмечаем натянутым шнуром. При помощи рулетки измеряем диагонали и следим, чтобы показания были одинаковыми — это исключит возможный перекос конструкции.

    При разметке важно соблюдать диагональ

  2. Из досок или бруса, предварительно обработанных антисептиком, монтируем прямоугольный каркас.

    Основание для теплицы монтируем из бруса или досок

    В его внутренних углах вгоняем штыри из арматуры, чтобы избежать смещения при дальнейшем монтаже.

    При помощи арматуры закрепляем короб

  3. С обеих сторон деревянного прямоугольника в землю вгоняем штыри из арматуры, углубляя их на половину длины. Располагаем их строго напротив, а расстояние между прутьями оставляем согласно чертежу.

    Металлические прутья вгоняются с обеих сторон короба

  4. Предварительно нарезанные трубы надеваем на колышки так, чтобы получились дуги.

    Трубы надеваются на трубы так, чтобы

    Ели труба большого диаметра, сгибаем её при помощи трубогиба или строительного фена.

    Для придания трубе нужной формы используем строительный фен

    Чтобы при нагревании избежать деформации трубы, внутрь нужно засыпать песок или поваренную соль, а оба конца трубы закупорить заглушками. Для большей прочности к деревянному основанию парника трубы дополнительно фиксируются металлическими хомутами.

    Специальные металлические хомуты используем для крепления труб к деревянному каркасу

  5. Заготавливаем каркас двери и фрамуги. Для этого можно использовать деревянные бруски. К заготовленному деревянному каркасу при помощи реек и саморезов крепится плёнка.

    Для изготовления дверей и фрамуг используем деревянные бруски

  6. К каркасу парника прикрепляем рёбра жёсткости. Для этого используем специальные хомуты.

    Для удобства используются пластиковые хомутики

  7. В торцевых частях парника крепим деревянные бруски. Формируем основание для двери и форточек. Поперечные бруски усиливают конструкцию.

    При помощи саморезов крепим деревянные бруски к каркасу парника

  8. Покрываем парник плёнкой, прикрепляя её к деревянному основанию специальными рейками и гвоздями или саморезами.

    Для удобства используем деревянные рейки

    Сначала плёнка крепится к одной стороне парника, а затем перекидывается на другую сторону. Оставляем запас плёнки для оформления торцевой части.

    Для оформления торцов оставлен запас плёнки

  9. Заделываем торцевые части. Плёнку хорошо натягиваем и прикрепляем с внутренней стороны парника. Излишки плёнки обрезаем, оставляя небольшой запас.

    Плёнку натягиваем и крепим рецками с внутренней стороны парника

  10. В торцах парника при помощи петель крепим дверь и форточки. Готовую конструкцию рекомендуется по периметру основания присыпать землёй, чтобы не допустить проникновение холодного воздуха.

    После установки дверей и форточек парник практически готов

Видео: самостоятельное строительство теплицы из труб ПВХ

Парник, построенный из труб ПВХ, поможет вырастить рассаду и собрать хороший урожай. Он прослужит несколько лет не требуя дополнительных вложений на ремонт. Если продумать дополнительные системы отопления и освещения, парник можно использовать как теплицу, радуя близких зеленью и свежими овощами круглый год.

  • Автор: Инна Янушкевич
  • Распечатать

Здравствуйте! Меня зовут Инна. Мне 43 года. По образованию — филолог.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Белорусский картофель Скарб: описание сорта и секреты урожайности Чёрная смородина Ядрёная: как получить урожай полезных ягод

 Просмотров: 1 616  Рубрика: Строительство и ремонт

Теплица из пластиковых труб своими руками: инструкция по монтажу

В современных садоводческих магазинах достаточно богатый выбор готовых теплиц различных форм и размеров, но гораздо приятнее построить такую конструкцию своими руками. Одним из лучших материалов для возведения каркаса считаются пластиковые трубы. Они достаточно прочные, не покрываются ржавчиной и грибком, но при этом им легко придать нужную форму.

В сегодняшней статье будут детально рассмотрены основные этапы строительства теплицы из пластиковых труб своими руками. Вы узнаете, какие материалы лучше использовать для строительства каркаса и в качестве покрытия постройки, а также получите информацию о том, как соединить элементы каркаса и как обустроить полив внутри постройки.

Содержание:

  1. Теплица из пластиковых труб
    1. Теплицы из ПВХ труб
    2. Использование полипропиленовых труб
    3. Поликарбонат и пластиковый каркас
  2. Поликарбонат и пластиковый каркас
  3. Монтаж самодельной теплицы из пластиковых труб своими руками
    1. Методы соединения труб
  4. Полив в теплице из пластиковых труб

Теплица из пластиковых труб

Существует множество материалов, которые можно использовать для строительства каркаса. Самым дешевым считается древесина, но у нее есть один существенный недостаток – даже при условии обработки каркаса специальными антисептиками, постройка быстро приходит в негодность из-за гниения и плесени. Альтернативой дереву считается металл: он достаточно прочный и долговечный, но без специальной обработки каркас может разрушиться под действием коррозии. Кроме того, без определенных навыков построить теплицу нужно формы из металла будет достаточно сложно. Также следует учитывать, что металл – достаточно дорогой материал.

Самым недорогим, но в то же время практичным материалом для строительства каркаса теплицы считается пластик, точнее – трубы из этого материала (рисунок 1).

Пластиковые трубы в качестве основы для каркаса теплицы обладают многими преимуществами:

  • Устойчивость к повышенной влажности: в отличие от дерева или металла, каркас из пластика не подвергается коррозии и гниению под действием высокой влажности воздуха теплицы;
  • Простота сборки: пластиковые элементы достаточно гибкие, поэтому вы с легкостью сможете придать им нужную форму без использования специальных инструментов. Кроме того, такой каркас легко собирается, а при необходимости его можно разобрать на зиму и повторно смонтировать весной;
  • Облегченный вес: пластиковый каркас теплицы очень легкий, поэтому его легко транспортировать.
    А если вы решили построить не теплицу, а парник, вы сможете переносить его с места на место, не разбирая. Кроме того, для таких облегченных конструкций не нужен фундамент. Соответственно, вы экономите время и деньги на строительстве теплице.
  • Устойчивость к высоким температурам: материал практически не горит и не деформируется под действием высоких температур.
Рисунок 1. Конструкции закрытого грунта из труб ПВХ

Кроме того, каркасы из пластика обладают высокой прочностью и износостойкостью, а конструкция может прослужить до 50 лет, причем ее не нужно обрабатывать специальными антисептиками против гниения и плесени. Также следует учитывать, что даже большая теплица, изготовленная из пластика, будет иметь невысокую цену, а ее привлекательный внешний вид сделает такую постройку не только практичным, но и красивым приобретением.

Как правило, для возведения теплиц и парников используются полипропиленовые и ПВХ трубы, поэтому мы рассмотрим особенности работы с ними более детально.

Теплицы из ПВХ труб

Планируя построить теплицу из ПВХ, следует определиться с жесткостью используемого материала. К примеру, если вы собираетесь возвести двускатную или односкатную постройку, вам понадобятся модели повышенной жесткости, которые будут не только хорошо держать форму, но и с успехом выдержат вес кровельного покрытия. Если вы выбрали арочную или другую округлую конструкцию, лучше отдавать предпочтение гибким изделиям, которым легко придать необходимую форму.

Существуют и другие критерии подбора ПВХ труб для строительства теплицы:

  • Толщина стенки должна составлять минимум 3 мм, чтобы готовая конструкция была достаточно прочной и выдерживала не только вес кровельного материала, но также сильные порывы ветра;
  • Лучше выбирать отрезки большой длины. При необходимости вы сможете разрезать их на части необходимого размера, но при этом они подойдут и для строительства элементов каркаса большой длины. Следует помнить, что чем короче труба, тем больше соединений придется выполнить, а это, в свою очередь, снижает герметичность постройки;
  • Обращайте внимание на внутренний диаметр: он должен составлять минимум 13 мм.

Поскольку из ПВХ труб можно создать теплицу любой формы, рассмотрим детальнее особенности работы с гибкими и жесткими деталями.

Примечание: Вне зависимости от выбранного типа постройки, вам понадобятся определенные подготовительные работы: расчистка и подготовка площадки, а также строительство фундамента, на котором в дальнейшем будет крепиться каркас.

Как уже говорилось выше, жесткие ПВХ трубы используются для строительства двускатных и односкатных теплиц.

Строительство теплицы из жестких труб осуществляется так:

  1. На подготовленный фундамент крепят опорные стержни из металла. Они должны располагаться строго вертикально на одинаковом расстоянии друг от друга. На каждую опору надевают по одной пластиковой трубе. Оптимальной высотой считается показатель в 1,5 метра. У основания их закрепляют стальными скобами.
  2. На верхушку каждой опоры надевают пластиковые крестовины, с помощью которых будут крепиться остальные элементы каркаса.
  3. Подготовьте несколько отрезков длиной 1 метр. Они будут выполнять роль горизонтальных перемычек, соединяющих вертикальные стойки. Эти горизонтальные заготовки вставляют в боковые отверстия закрепленных крестовин.
  4. После этого можно приступать к сборке конька крыши. Для этого нужно подготовить несколько метровых отрезков, количество которых отвечает количеству опор и соединить их в одну большую горизонтальную перекладину с помощью крестовин.
  5. Завершающим этапом станет строительство крыши. В отверстия крестовин ранее установленных опор вставьте пластиковые трубы, формируя скат крыши. В конце их нужно соединить одним общим коньком.

Арочную теплицу из гибких труб собрать проще, но и для этого процесса существует определенная схема. Сначала  с помощью крестовин нужно сделать 4 дуги, соединив для этого по 2 детали длиной 3,2 метра. Чтобы сделать торцевые дуги, соедините еще по две аналогичные дуги с помощью тройников (рисунок 2).

Рисунок 2. Схема каркаса

Каждую дугу надевают на металлический прут-опору. Для этого нужно надеть сначала одну часть дуги, потом закрепить ее на деревянной доске основания с помощью металлической скобы, и только после этого дуге можно придать необходимую форму и зафиксировать на пруте с другой стороны основания. Таким образом формируют каркас, а на завершающем этапе устанавливают торцевые дуги.

Следуя таким инструкциям, вы быстро соберете каркас и сможете приступать к обшивке теплицы пленкой или поликарбонатом.

Использование полипропиленовых труб

Полипропиленовые трубы также считаются популярным материалом для строительства каркаса теплицы. Преимущество таких построек в том, что для них не нужно обустраивать фундамент: достаточно просто разровнять почву на участке, где будет установлена теплица. Также можно подготовить деревянный каркас, как показано на рисунке 3.

Примечание: Выравнивание участка играет очень важную роль, так как от этого будет зависеть симметричность постройки. Если площадка под теплицу будет неровной, конструкция будет перекошенной. Проверить ровность участка можно с помощью обычного строительного уровня.

Важно помнить, что трубы из полипропилена гибкие, поэтому они не подходят для строительства односкатных и теплиц-домиков. Однако они хорошо зарекомендовали себя при возведении арочных конструкций. Сборка каркаса проводится по схеме для ПВХ труб, описанной выше.

При возведении каркаса необходимо предусмотреть место для дверного проема и форточки. Их делают на торцах теплицы.

Сделать дверь и форточку в теплице из пластиковых труб можно так:

  1. Заготовьте шесть отрезков: две метровые и четыре полутораметровые.
  2. Длинные отрезки следует надеть на металлические прутья основания, установленные с торцов. Трубы следует закрепить на основании металлическими скобами.
  3. Верхнюю часть каждой заготовки закрепляют к горизонтальным ребрам каркаса.
  4. На уровне основания переднего торца теплицы следует приварить короткую трубу (между длинными стойками).
    В результате вы получите прямоугольное отверстие, которое в будущем будет выполнять роль двери в теплицу.
  5. На заднем торце в верхней части монтируют аналогичный отрезок, который в дальнейшем послужит форточкой.
Рисунок 3. Строительство деревянного основания

Далее нужно сделать два прямоугольника, размеры которого будут отвечать площади будущей двери и форточки. В данном случае нужно четко соблюдать размеры, чтобы готовая рамка плотно прилегала к каркасу. На этапе обшивки каркаса поликарбонатом их подвешивают на петли.

Поликарбонат и пластиковый каркас

Для покрытия теплицы из пластика можно использовать любой доступный материал: стекло, пленку или поликарбонат. Но преимущество все же лучше отдавать последнему варианту, так как с поликарбонатом легко работать, при этом он обладает достаточной прочностью и прозрачностью, поэтому готовую теплицу можно будет использовать в течение нескольких сезонов.

Читайте также: Парник своими руками

Чтобы правильно закрепить листы поликарбоната на каркасе из пластиковых труб, следуйте таким рекомендациям:

  1. Каждый проем каркаса, который будет покрыт поликарбонатом, нужно точно измерить и нанести полученные показатели на листы.
  2. Необходимо точно разрезать заготовки, используя для этого обычный канцелярский нож.
  3. После того, как все детали будут готовы, их торцы следует закрыть специальными заглушками, профилем или лентой, чтобы в ячейки не попадали пыль и грязь.
  4. Далее приступают к монтажу листов на каркасе. Заготовки укладывают защитной пленкой наружу, причем снимать ее не рекомендуется до полного завершения монтажа.
  5. Покрытие теплицы начинают с крыши. Для этого выкладывают первый подготовленный лист, выравнивают его по вертикали и фиксируют специальными саморезами с термошайбами прямо на каркасе. Для повышения прочности и герметичности конструкции, желательно располагать крепежные элементы на расстоянии 4-45 мм друг от друга.
  6. Вплотную к первому листу укладывают вторую заготовку и соединяют их специальными пластиковыми планками. Второй лист также следует закрепить на каркасе саморезами.
  7. Далее по аналогии монтирую все оставшиеся листы поликарбоната. При этом важно, чтобы заготовки прилегали друг к другу встык. На углах материал скрепляют специальными угловыми вставками.
  8. Нижние листы нужно обязательно прочно прикрепить к деревянному основанию теплицы.

На завершающем этапе крепятся панели, которые будут выполнять роль двери и форточки. Их нужно не только зафиксировать на каркасе, но также повесить на петли, с помощью которых дверь и форточка будут открываться в будущем.

Монтаж самодельной теплицы из пластиковых труб своими руками

Несмотря на то, что пластиковые трубы можно использовать для строительства теплицы любой формы и размера, самой простой и практичной считается арочная конструкция. Во-первых, ее легко возвести своими руками. Во-вторых, для реализации проекта потребуется минимум финансовых расходов и в-третьих, арочная теплица считается одной из самых герметичных, так как в ее верхней части практически нет стыков. Детально сборка конструкции показана на рисунках 4-7.

Рисунок 4. Возведение промежуточных и торцевых арок

Монтаж арочной теплицы из пластиковых труб проводится так (для конструкции шириной 2,4, высотой 2 и длиной 4 метра):

  1. Подготовьте необходимые материалы: для теплицы указанного размера вам понадобится 16 ПВХ труб диаметром 25 мм и длиной по 6 метров каждого, 28 одноплоскостных тройников с углом 90 градусов и 4 такие же тройника, но с углом 45 градусов (диаметр фурнитуры – 25 мм), 4 двухплоскостных тройника и 16 уголков на 90 градусов (по 25 мм в диаметре каждый). Также вам понадобятся саморезы, двухлапчатые хомуты с саморезами, специальные саморезы для поликарбоната и соединительный профиль. Крепежные элементы лучше покупать с запасом, чтобы избежать сложностей и задержек в процессе монтажа. Кроме того, вам понадобится 8 дверных петель и комплект саморезов к ним.
  2. Подготовка участка и строительство фундамента: выбранный участок следует выровнять и разместить площадку под будущую теплицу. Фундамент лучше делать из деревянных брусьев сечением 100х100 мм. Этот материал стоит недорого, но при этом обладает достаточной прочностью. Перед монтажом древесину нужно обработать антисептиком и просушить, а потом собрать в соответствии с разметкой, соединяя с помощью металлических уголков и саморезов. Для закрепления фундамента по его периметру насыпают песчаную подушку.
  3. Заготовка элементов каркаса: начинает с подготовки кусков подходящей длины. После того, как вы разрежете их на части, лучше сразу пометить каждую деталь маркером, чтобы на запутаться во время монтажа. Для арочной теплицы указанного размера вам понадобится: 2 или 4 отрезка по 400 см, 10 кусков длиной 190 см, по 4 заготовки длиной 180 и 140 см, 8 труб по 76 см, 18 отрезков длиной 65 см и по 4 куска длиной 46 и 10 см. Из оставшихся частей вы сможете сделать каркас для будущей двери и форточки.
  4. Монтаж каркаса: заготовки по 190 см будут служить промежуточными арками. Их следует соединить попарно крестовинами. Торцевые арки делают из отрезков длиной 140 см. Два таких отрезка соединяют тройниками и крепят к другим тройникам с углом в 45 градусов. В результате свободные отверстия тройников должны быть направлены вниз, чтобы к ним можно было прикрепить трубы каркаса двери. Заготовки длиной 46 см соединяют с тройниками по 90 градусов и соединяют в одну конструкцию. При этом важно следить, чтобы раструбы тройников в 90 градусов были направлены перпендикулярно аналогичным тройникам по 45 градусов. Далее приступают к сборке боковых стяжек, используя для этого шесть отрезков по 65 см. Для каждой стяжки понадобится 5 одноплоскостных тройников, выводы которых должны находиться в одной плоскости, так как к ним будут крепиться дуги. Торцевые стяжки собирают из заготовок по 76 см и двух одноплоскостных тройников на каждую стяжку. После этого собирают дверные проемы: закрепляют детали по 180 см на нижних тройниках и соединяют их еще несколькими тройниками и перемычкой длиной в 76 см. Далее нужно закрепить продолжение стоек (трубы по 10 см). Позже их нужно будет обрезать и соединить с аркой. Завершающим этапом станет соединение торцевых стяжек и арок тройниками.
  5. Закрепление каркаса на фундаменте: одну из торцевых арок устанавливают на фундамент и прикрепляют к нему с помощью металлических скоб (рисунок 7). Далее устанавливают первую промежуточную арку и соединяют ее с торцевой при помощи небольшой перемычки, длиной 65 см. По аналогии прикрепляют все остальные арки. Далее устанавливают вторую торцевую арку и соединяют ее с верхней и боковой стяжкой.
Рисунок 5. Способы соединения боковых и торцевых стяжек

Готовую конструкцию нужно проверить и, при необходимости, выровнять. Каркас окончательно крепят к брусу основания хомутами и саморезами. Также нужно собрать каркас двери и форточки и прикрепить к каркасу саморезами.

Завершающим этапом служит крепления поликарбоната. На листы наносят разметку частей будущей теплицы и разрезают их острым канцелярским ножом. После этого заготовки крепят к каркасу специальными саморезами, двигаясь от торцевой стены. При этом важно не снимать защитную пленку до завершения монтажа.

Методы соединения труб

Изначально ПВХ трубы использовались для монтажа систем холодного водоснабжения, но их гибкость, прочность и высокая продолжительность эксплуатации существенно расширила область их применения. В частности, их часто используют для строительства теплиц.

Рисунок 6. Сборка торцевых стен и дверного проема

Как правило, при возведении конструкций закрытого грунта используются трубы диаметром от 20 до 32 мм, так как они обладают достаточной прочностью и могут выдержать вес пленочного или поликарбонатного покрытия. Кроме того, на рынке представлены трубы различной длины (от 1 до 6 метров), поэтому вы с легкостью сможете выбрать изделие нужного размера.

Соединять трубы каркаса можно с помощью специальных хомутов и стяжек, мебельных болтов (по предварительно просверленным отверстиям) или на клей. При использовании первого способа, каркас можно в любой момент разобрать, чтобы перенести теплицу на новое место.

Примечание: Хомуты и стяжки чаще всего используют для строительства временных теплиц и парников, которые разбирают на зиму.

Соединение элементов каркаса на клей не позволяет разбирать конструкцию, но при этом именно такой способ считается самым надежным. Как правило, данный метод применяют для капитальных теплиц на фундаменте, которые используются для зимнего выращивания овощей и зелени.

Рисунок 7. Схема крепления каркаса к основанию

Если вы планируете построить теплицу из пластиковых труб, вам понадобится несколько видов крепежных элементов. Во-первых, вам потребуются уголки, с помощью которых можно соединить перпендикулярные элементы. Во-вторых, следует купить тройники, посредством которых осуществляется соединение элементов под углом или в одной определенной плоскости. Дополнительно вам понадобятся крестовины, с помощью которых соединяются четыре элемента каркаса из трубы.

Полив в теплице из пластиковых труб

Пластиковые трубы настолько универсальны, что их можно использовать не только для возведения каркаса теплицы, но и для ее внутреннего обустройства, в частности – для монтажа капельного полива.

Чтобы сделать систему автоматического полива, нужно сделать разметку внутри постройки, распланировав место расположения емкости для воды, труб и капельниц для полива. После этого нужно купить необходимое количество труб, присоединить их к емкости и соединить между собой крепежными элементами. В местах полива делают отверстия и устанавливают капельницы, через которые к растениям будет поступать влага.

Как построить теплицу из пластиковых труб своими руками — пошаговая инструкция с фото, видео и чертежами

Для сооружения парников и теплиц на даче используются различные подручные материалы — начиная от металлических прутов и заканчивая деревянным бруском. Особой популярностью пользуются пластиковые трубы, позволяющие собрать прочную и долговечную конструкцию для выращивания овощей своими руками.

Содержание

  • 1 Преимущества и недостатки пластиковой конструкции

  • 2 Подготовка к постройке теплицы своими руками

    • 2.1 Проект теплицы из труб

    • 2.2 Расчёт необходимого материала

    • 2.3 Советы по выбору материала

    • 2.4 Необходимый инструмент

  • 3 Пошаговая инструкция по постройке теплицы

    • 3.1 Обустройство места под теплицу

    • 3.2 Сборка короба под теплицу

    • 3.3 Технология сборки каркаса

    • 3.4 Как покрыть каркас плёнкой

  • 4 Видео по теме: парник из ПВХ-труб

Преимущества и недостатки пластиковой конструкции

Слева — скатная, справа — арочная теплица из пластиковых труб

По популярности теплицы из пластиковых труб уже давно обошли аналогичные конструкции из дерева и металла. Во многом это связано с высокими эксплуатационными качествами труб, их доступностью и долговечностью.

Среди преимуществ таких теплиц можно выделить следующее:

Теплицы из ПВХ-труб эстетичны и легко вписываются в ландшафтный дизайн дачного или загородного участка. Главный минус конструкций из пластика — это общая неустойчивость при сильном порывистом ветре.

Теплица может сильно качаться и отрываться от земли, что чревато повреждением каркаса. Но эта проблема легко решается путём устройства специальных опор по углам или периметру основания.

Подготовка к постройке теплицы своими руками

Прежде чем приступить к изготовлению теплицы из ПВХ-труб потребуется сделать чертёж конструкции, подобрать и рассчитать количество необходимого материала, а также подготовить место под установку каркаса.

Проект теплицы из труб

Схематичный проект теплицы из полипропиленовых труб

Если вы строитель или имеете некоторый опыт в строительстве, то проект и чертёж будущей теплицы можно сделать самостоятельно. В остальных случаях мы рекомендуем воспользоваться уже готовыми решениями и на их основе выполнить необходимые расчёты.

Чертежи теплиц из труб можно найти в интернете или печатных издания, посвящённых садоводству. Например, готовые проекты часто встречаются в журналах, где на правах рекламы подробно рассказывается о различных моделях теплиц от производителя. Обычно, журналисты подробно описывают преимущества каркаса и прилагают схему его сборки.

Выше приведена подобная схема арочной теплицы из ПВХ-трубы. На её основе мы проведём расчёт материалов, которые потребуются для сооружения конструкции, а также рассмотрим процесс её сборки.

Расчёт необходимого материала

Один из вариантов арочной теплицы из ПВХ-труб

На схеме выше изображена стандартная арочная теплица длиной 6 м, шириной 3 м и высотой 2 м. Такая длина и ширина обеспечивают достаточное пространство для произрастания растений, а высота даёт возможность свободно передвигаться по теплице. При необходимости длину можно увеличить.

Для сборки теплицы потребуется:

В описываемом варианте приведён проект для теплицы, с которой на зиму будет сниматься покрытие. Если вы не планируете снимать плёнку, то шаг между арками следует уменьшить до 0,5–0,7 м. Это позволит не беспокоиться, что под тяжестью снега конструкция деформируется. При этом количество необходимой трубы увеличивается до 90 м.

Советы по выбору материала

Полипропиленовая труба хорошо подходит для сооружения прочного и долговечного каркаса для теплицы

Пластиковые трубы имеют несколько разновидностей. Для изготовления теплиц лучше использовать полипропиленовые, поливинилхлоридные (ПВХ) или металлопластиковые трубы. Все приведённые типы труб устойчивы к воздействию низкой и высокой температуры, влаге и механическим повреждениям.

Полипропиленовая труба плохо гнётся и имеет толстые стенки, но при достаточном усилии согнуть арку несложно. Металлопластиковые и ПВХ-трубы изготавливаются из более мягкого пластика — толщина стенки не более 1,5 мм, что гарантирует более высокую пластичность. Труба легко гнётся голыми руками. При использовании более мягких труб рекомендуется уменьшать шаг между арками.

В качестве досок лучше выбирать изделия из лиственницы. Древесина сосны и ели не так стойко переносит постоянное воздействие влаги, и спустя 2–3 сезона может потребоваться замена планок. Это же касается и досок для основания. По возможности рекомендуется использовать антисептическую пропитку.

Необходимый инструмент

При использовании поливинилхлоридной трубы рекомендуется уменьшать шаг между арками

Для изготовления арочной теплицы потребуется следующий инструмент:

  • молоток и киянка;
  • ножовка по металлу;
  • ножовка по дереву;
  • шуруповёрт или крестовая отвёртка;
  • пузырьковый уровень;
  • строительный нож;
  • рулетка длиной 7 м.

Пошаговая инструкция по постройке теплицы

После закупки и доставки необходимых материалов на место проведения работ можно приступать к возведению конструкции. Оптимально, если сборку каркаса будут выполнять два человека — помощь напарника не помешает при сгибании и установке жёсткой трубы.

Обустройство места под теплицу

Теплица устанавливается на незатенённый участок, хорошо освещаемый солнцем, в течение всего дня. Место для установки теплицы должно быть ровным, без кочек, ям и других изъянов — для подготовки основания потребуется лопата, деревянные колышки и капроновая нить.

Подготовка места под установку короба и каркаса теплицы

Процесс подготовки участка под теплицу состоит из следующего:

  1. На выбранном месте с помощью рулетки размечают прямоугольную площадку. С каждой из сторон нужно отступить примерно по 30–50 см с учётом размеров будущей теплицы. К примеру, для теплицы 3×6 м потребуется участок 3,5×7м. По углам площадки забиваются деревянные колышки, и натягивается нить.
  2. По периметру размеченной области снимается верхний слой дёрна и вырывается траншея глубиной 20–30 см. На дно траншеи укладывается рубероид с напуском в 10 см с каждой из сторон и засыпается 10 см слой щебня.
  3. Если на участке присутствует уклон более 5 см, то перед тем как вырывать траншею место под теплицу выравнивается. Это можно сделать двумя способами: подсыпка почвы или снятие грунта. Первый способ более предпочтителен.

Если перепад высоты значителен, например, теплица устанавливается на склоне, то под проседающую сторону укладывается стенка из кирпича или бруса, пропитанного антисептиком. После этого производится отсыпка до выравнивания площадки.

Сборка короба под теплицу

Короб под теплицу и «якоря» углубляются в землю на 15–20 см

Согласно схеме, приведённой выше, под установку теплицы из труб опорного основания не требуется. Вместо этого, используются «якоря» в виде тройников и деревянный короб, которые устанавливаются в траншею.

Для сборки и установки короба потребуется:

  1. Деревянная доска для короба размечается согласно размерам теплицы. Для этого потребуется по 2 заготовки длиной 3 и 6 м. Заготовки скрепляются при помощи оцинкованных саморезов. Короткая доска надставляется в торец длинной, после чего вворачиваются 2 самореза с отступом от края в 20 мм. Для усиления конструкции по углам короба можно прикрутить стальной уголок из нержавеющей стали.

    Для сборки короба для теплицы используется обрезная доска или деревянный брус

  2. Собранный короб обрабатывается антисептиком для дерева и устанавливается в траншею. Видимая часть над уровнем земли не должна быть менее 10 см. При необходимости выполняется подсыпка щебня, чтобы поднять короб до нужной высоты.
  3. Внутрь траншеи нужно установить «якоря» для арок. Для этого от полипропиленовой трубы при помощи ножовки по металлу отпиливаются 24 заготовки длиной 20–30 см. На конец полученных заготовок одевается ПВХ-тройник. После этого «якоря» устанавливаются по периметру короба так, чтобы из земли торчало не более 10 см трубы.

В завершение выполняется засыпка траншеи и проверка расположения «якорей» по уровню. Для этого к концам торчащей трубы прикладывается уровень и сверяется корректность расположения относительно горизонта.

Технология сборки каркаса

Технология сборки каркаса под арочную теплицу состоит из следующих этапов:

  1. На конец каждой трубы, торчащей из земли, одевается ПВХ-тройник. Для изготовления продольных участков внизу каркаса потребуется измерить расстояние между крестовинами и отрезать соответствующую заготовку из полипропиленовой трубы.

    Нижняя труба с крестовиной, углублённая в землю на 20 см

  2. Полученные заготовки устанавливаются в крестовины. При необходимости крестовина поворачивается. Чтобы обеспечить более плотную посадку трубу можно слегка забить с помощью киянки.
  3. Перед установкой дуги рекомендуется согнуть ПВХ-трубу до формирования нужного изгиба. Затем с помощью напарника следует установить трубу в тройник и согнуть, пока не сформируется дуга нужной высоты.
  4. После установки арок необходимо укрепить конструкцию теплицы при помощи продольных и коньковой планки. Для этого берётся доска 20х90х6000 мм и надставляется изнутри каркаса. Для крепления используются оцинкованные саморезы по 2 шт. на каждую арку.

    Продольная направляющая из дерева для укрепления теплицы

  5. Коньковая планка крепится снаружи каркаса. Для этого доска укладывается сверху каркаса и фиксируется на саморезы по одному каждую на арку. Длина саморезов не более 40 мм.
  6. Для укрепления фронтонов или торцевой стенки теплицы используется доска 20х70х3000 мм. Для этого измеряется расстояние по центру дуги от земли до верхней точки. Затем при помощи ножовки дереву отпиливаются две заготовки. В верхней части подпорок вырезается отверстие по форме и диаметру трубы.

    Торцевые опоры из обрезной доски для укрепления теплицы

  7. Выполняется установка торцевых опор. Для устойчивости между соседними опорами закрепляется продольная планка. Далее, выполняются аналогичные работы для изготовления и установки опор по краям торцевой стенки.
  8. Для изготовления двери потребуется измерить расстояние от уровня земли до продольной планки, которая соединяет опоры по центру торцевой стены. Полученные размеры необходимо уменьшить на 2 см, чтобы обеспечить свободно открывание.

    Торцевая часть теплицы после установки опор

  9. Из доски 20х70х3000 мм изготавливаются 4 заготовки под сборку двери. Затем при помощи саморезов и стального уголка производится сборка каркаса под дверь. Для обшивки нижней части двери можно использовать фанеру или ОСП.

Чтобы повесить дверь на опоры потребуется разделить петлю на две части. Одна часть крепится в верхней и нижней части центральный опор. Другая часть петель — на короб двери. После этого дверь обтягивается плёнкой и вешается в подготовленный проём.

Как покрыть каркас плёнкой

Различные типы зажимов для натяжения плёнки на теплицу из пластиковых труб

Для покрытия каркаса полиэтиленовой плёнкой потребуется:

  1. Армированная плёнка толщиной 200 мкм распределяется по каркасу теплицы так, чтобы с торцов и в нижней части теплицы остался одинаковый запас.
  2. Для фиксации плёнки используются заготовки из трубы длиной 60–70 см, которые закрепляются в нижней части теплицы. Заготовка прикладывается к продольной трубе (между крестовиной) и крепится на 2 самореза по краям.
  3. Глухие стенки по фронтонам теплицы обтягиваются по аналогичной схеме. Плёнка аккуратно натягивается между опорами и фиксируется при помощи деревянных реек и оцинкованных гвоздей длиной 40 мм.

Чтобы предотвратить трепыхание плёнки при сильном порывистом ветре, рекомендуется зафиксировать её в нескольких местах каркаса. Это можно сделать при помощи специальных раздвижных скоб или использовать небольшой кусочек пластиковой трубы, разрезанный вдоль.

Видео по теме: парник из ПВХ-труб

Пластиковые трубы подходят для изготовления теплиц любого размера и типа, а большой выбор фитингов упрощает процесс сборки. В среднем теплица из ПВХ-труб обходится в 2–3 раза дешевле аналогов из металла или дерева, что даёт возможность установить сразу несколько конструкций на участке.

  • Автор: Виталий Варламов
