Шамотный огнеупорный теплоизоляционный легковесный кирпич марок ШЛ, ШТ, ШТЛ, ШТТ, производится по ГОСТ 5040-96. Данные изделия могут быть прямыми, трапецеидальными, клиновидными на ребро и торец, фасонными. В зависимости от объема и веса одного изделия кирпич подразделяется на марки: ШЛ, ШТ: 0.4, 0.6, 0.9, 1,0, 1.3, (буква Ш означает что изделие изготовлено из шамотных материалов, Т и Л — его весовую, принадлежность, то есть легковесный), Т – применение в производстве изделий талька, а цифры — кажущуюся и расчетную плотности.

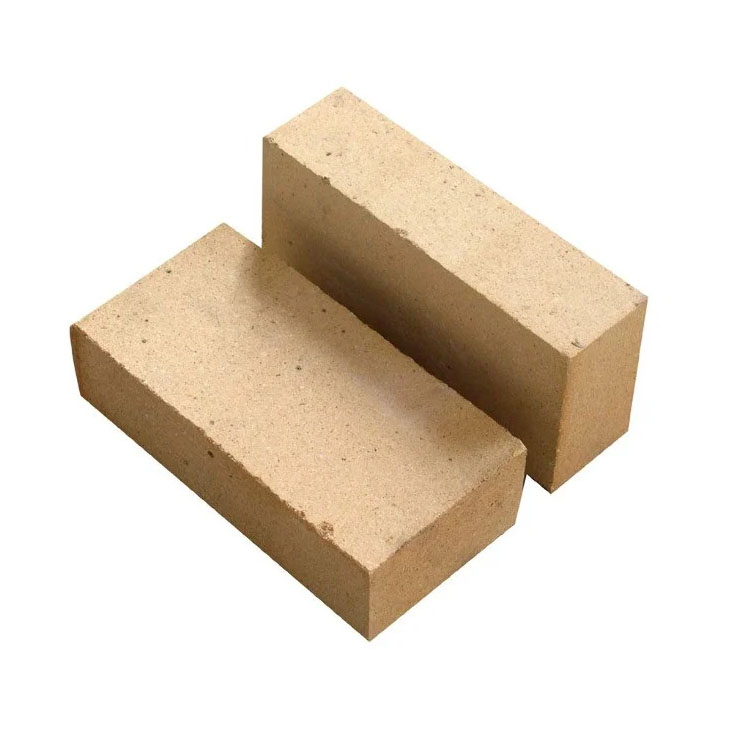

Кирпич ШЛ-1.0 шамотный легковесный
Кирпич шамотный легковесный ШЛ 1.0 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
По ГОСТ 5040-96 В данном случае буква Ш означает шамотный характер состава материала, Л — его весовую категорию (легковесный).
- Кажущаяся плотность, г/см3, не более 1,0
- Остаточное изменение размеров, %, не более 1,0 при температуре 1300 °С
- Предел прочности при сжатии, Н/мм2, не менее 3,0
- Теплопроводность, Вт/(м⋅К), не более 0,50 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1300
Перейти к выбору

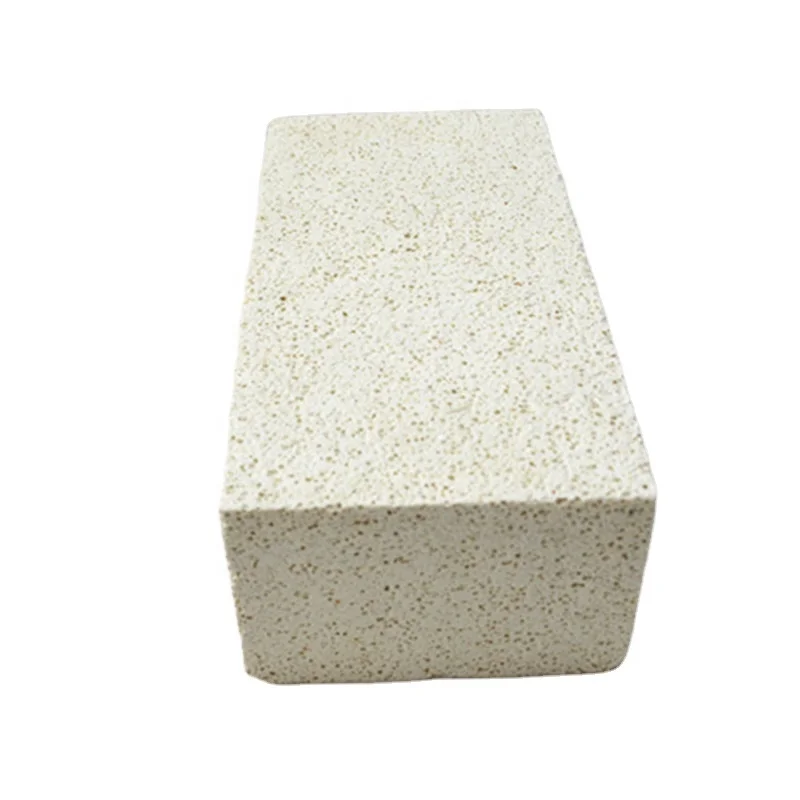

Кирпич ШЛ-1.3 шамотный легковесный
Кирпич шамотный легковесный ШЛ 1.3 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
По ГОСТ 5040-96 В данном случае буква Ш означает шамотный характер состава материала, Л — его весовую категорию (легковесный).
- Кажущаяся плотность, г/см3, не более 1,3
- Остаточное изменение размеров, %, не более 1,3 при температуре 1300 °С
- Предел прочности при сжатии, Н/мм2, не менее 3,5
- Теплопроводность, Вт/(м⋅К), не более 0,60 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1300
Перейти к выбору
Кирпич ШТЛ-0.
6 шамотно-тальковый легковесный
Кирпич ультралегковесный ШТЛ 0.6 шамотно-тальковый теплоизоляционный применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Массовая доля, %: Fe2О3, не более 2,0
- Кажущаяся плотность, г/см3, не более 0,6
- Остаточное изменение размеров, %, не более 0,7 при температуре 1150 °С
- Теплопроводность, Вт/(м⋅К), не более 0,25 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1150
Перейти к выбору

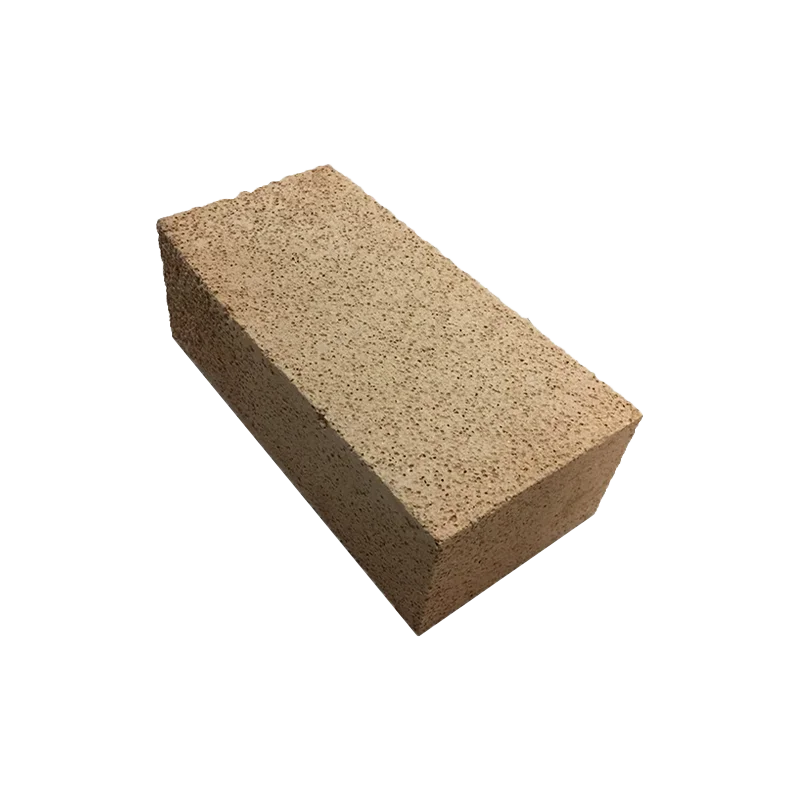

Кирпич ШТ-0.4 шамотный теплоизоляционный
Кирпич ультралегковесный ШТ 0.4 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Кажущаяся плотность, г/см3, не более 0,4
- Остаточное изменение размеров, %, не более 1,0 при температуре 1150 °С
- Предел прочности при сжатии, Н/мм2, не менее 1,0
- Теплопроводность, Вт/(м⋅К), не более 0,20 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1150
Перейти к выбору
Кирпич ШТ-0.5 шамотный теплоизоляционный
Кирпич ультралегковесный ШТ 0.5 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Кажущаяся плотность, г/см3, не более 0,5
- Остаточное изменение размеров, %, не более 0,7 при температуре 1150 °С
- Предел прочности при сжатии, Н/мм2, не менее 1,0
- Теплопроводность, Вт/(м⋅К), не более 0,25 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1150
Перейти к выбору
Кирпич ШТ-0.
6 шамотный теплоизоляционный
Кирпич ультралегковесный ШТ 0.6 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Кажущаяся плотность, г/см3, не более 0,6
- Остаточное изменение размеров, %, не более 0,7 при температуре 1150 °С
- Предел прочности при сжатии, Н/мм2, не менее 1,2
- Теплопроводность, Вт/(м⋅К), не более 0,25 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1150
Перейти к выбору
Кирпич ШТТ-0.6 шамотно-тальковый теплоизоляционный
Кирпич ультралегковесный ШТТ 0.6 шамотно-тальковый применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Массовая доля, %: Fe2О3, не более 2,0
- Кажущаяся плотность, г/см3, не более 0,6
- Остаточное изменение размеров, %, не более 0,7 при температуре 1150 °С
- Предел прочности при сжатии, Н/мм2, не менее 2,5
- Теплопроводность, Вт/(м⋅К), не более 0,25 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1150
Перейти к выбору
Кирпич ШТ-0.9 шамотный теплоизоляционный
Кирпич ультралегковесный ШТ 0.9 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Кажущаяся плотность, г/см3, не более 0,9
- Остаточное изменение размеров, %, не более 1,0 при температуре 1270 °С
- Предел прочности при сжатии, Н/мм2, не менее 2,5
- Теплопроводность, Вт/(м⋅К), не более 0,4 при средней температуре, °С: 350±25
- Рекомендуемая максимальная температура применения, °С 1270
Перейти к выбору
Шамотный ШТ-1.
0 теплоизоляционный кирпич
Кирпич легковесный шамотный теплоизоляционный ШТ 1.0 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Максимальная температура применения, °С 1300
- Кажущаяся плотность г/см3, не более 1,0
- Дополнительная линейная усадка, при выдержке 2 часа при максимальной температуре, %, не более 1,0
- Предел прочности при сжатии, Н/мм2, не менее 3,0
- Теплопроводность Вт/мК, %, не более при средней температуре: 350±25,°С 0,5
Перейти к выбору
Кирпич ШТ-1.1 шамотный теплоизоляционный
Кирпич легковесный шамотный теплоизоляционный ШТ 1.1 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Максимальная температура применения, °С 1300
- Кажущаяся плотность г/см3, не более 1,1
- Дополнительная линейная усадка, при выдержке 2 часа при максимальной температуре, %, не более 1,1
- Теплопроводность Вт/мК, %, не более при средней температуре: 350±25,°С 0,5
Перейти к выбору
Шамотный ШТ-1.3 теплоизоляционный кирпич
Кирпич легковесный шамотный теплоизоляционный ШТ 1.3 применяется для той части рабочей зоны печи, которая не подвергается воздействию: расплавов шлака, металла, стекла, глазури, истирающих усилий и механических ударов, или промежуточной теплоизоляции.
Размеры изделий определяются ГОСТ 8691-2018
- Максимальная температура применения, °С 1300
- Кажущаяся плотность г/см3, не более 1,3
- Дополнительная линейная усадка, при выдержке 2 часа при максимальной температуре, %, не более 1,0
- Предел прочности при сжатии, Н/мм2, не менее 3,5
- Теплопроводность Вт/мК, %, не более при средней температуре: 350±25,°С 0,6
Перейти к выбору
Кирпич огнеупорный легковесный марок ШЛ или ШТ в основном применяется в качестве теплоизоляционного слоя для различного рода термо- и электропечей, выпарных агрегатов, подогревателей, теплообменной арматуры, паропроводов, котлов, а также в коксохимической и металлургической промышленностях.
Его отличительными особенностями являются высокая термостойкость, отличная механическая прочность, а также способность противостоять к воздействию различного рода химических веществ. Также использование теплоизоляционного шамотного кирпича позволяет уменьшить время разогрева и охлаждения печей в 3-5 раз, а экономия расходов топлива при этом составит от 10% до 45% . Также большую роль при применении кирпича огнеупорного легковесного марок ШЛ и ШТ играет минимальная дополнительная линейная усадка при длительном воздействии высоких температур (1%-3% при температуре 1300 градусов по Цельсию). Теплоизоляция печей легковесными огнеупорными изделиями такого рода во много раз сокращает затраты на их ремонт и строительство.
ЧИТАТЬ ДАЛЬШЕ

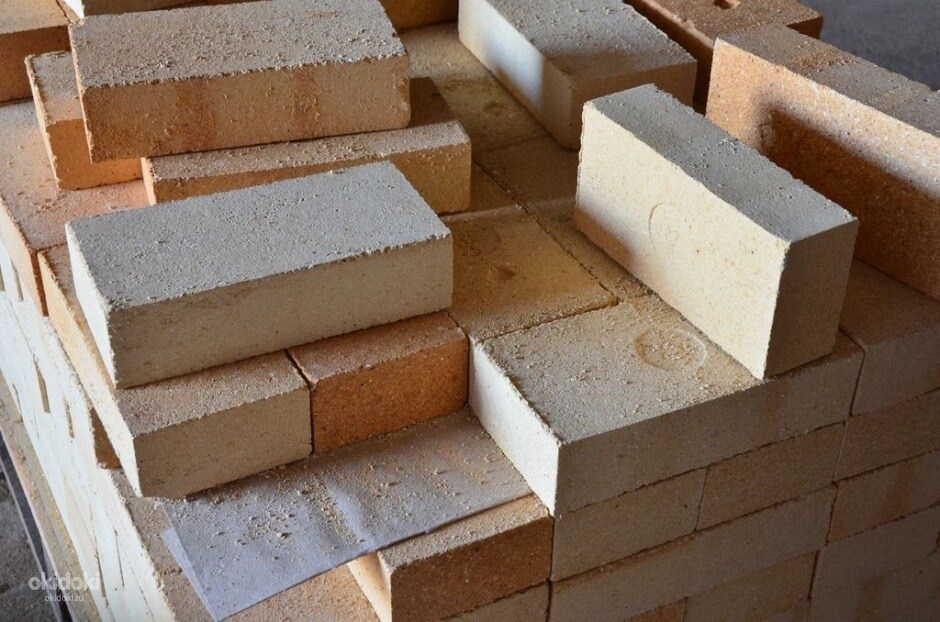

Легкий кирпич (ШЛ, шамотный) — основные характеристики: легковесный, огнеупорный и жаропрочный кирпич для котлов
Огнеупорные кирпичи ШЛ являются основным строительным материалом для изготовления топочного отделения печей, обогреваемых стен, где проходит раскаленный воздух из топки, дымоходов, каминов, уличных мангалов.
Другие виды кирпичей — из красной глины, силикатные — для этих целей не подходят. Ими можно обустраивать лишь внешние контуры систем, где высокая температура с учетом резких ее перепадов отсутствует.
Состав и свойства шамотного стройматериала
Абсолютно надежное вещество, применяемое для строительства высокотемпературных конструкций, — это шамотная огнеупорная глина. Она обладает отличными теплоизолирующими характеристиками. Только из нее можно сделать легкий и одновременно прочный брикет, из которого печник построит безопасную печь. Кроме шамотной глины, в состав раствора добавляют опилки или торф. При выгорании они оставляют герметичные поры, заполненные воздухом. Благодаря этому и получают шамотный легковесный кирпич. Воздух является также прекрасным теплоизолятором.
Производители выпускают огнеупорный кирпич двух видов — ШЛ и ШТЛ, сокращения обозначают:
Параметры огнеупорного кирпича.
- Ш — шамотный материал;
- Л — легковесный;
- Т — в структуру смеси добавлен тальк.
Цифровые обозначения дают сведения о кажущейся плотности изделия. В характеристике пористых продуктов применяются понятия истинной и кажущейся плотности.
первом варианте объем пустот не учитывается, во втором — берется отношение массы кирпича и полного его объема с пустотами. Чем ниже кажущаяся плотность легкого кирпича, тем меньше его масса и теплопроводность. Но положительные теплоизоляционные качества вступают в противоречие с надежностью и прочностью конструкции, так уменьшается градиент упругости и, соответственно, срок эксплуатации.
Самый легкий кирпич марки ШЛ-0,4 имеет кажущуюся плотность 0,4 кг/см³, а массу — 0,7 кг. Его применяют для устройства печных топок с рабочей температурой до 1150°С. Кирпич шамотный ШЛ-1,0 и ШЛ-1,3 имеет соответственно массу 1,7-2,2 и 2,0-2,6 кг. Разброс зависит от размеров изделия. Эксплуатационная температура — до 1300°С.
В соответствии со стандартами строительства марка указывается на каждом отдельном кирпиче без исключения.
Виды огнеупорных кирпичей, их применение и преимущества

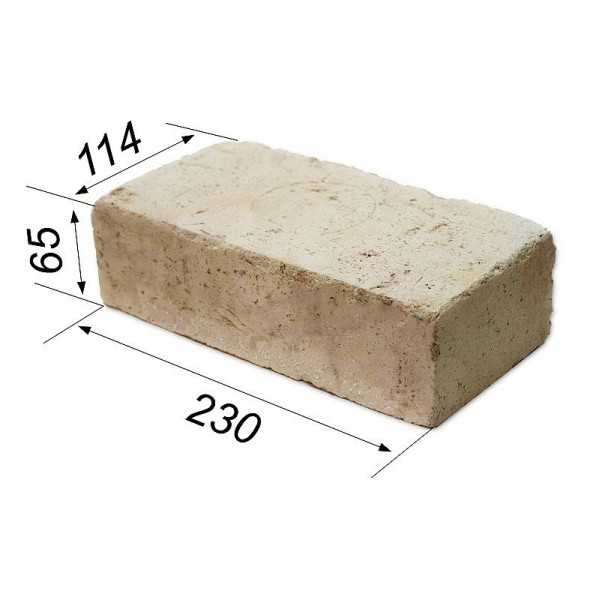

Строительные кирпичи выпускаются в основном одного стандартного типоразмера. Но для изготовления печей без применения фасонных изделий не обойтись. Все это разнообразие регламентируется ГОСТом. Известно до полусотни типоразмеров. Форма продукции из шамотной глины также отличается большим выбором возможностей. Выпускаются легковесные кирпичи в следующих конфигурациях:
Огнеупорный шамотный кирпич имеет легкий вес, что сокращает время кладки.
- торцевой клиновой;
- ребровой клиновой;
- подвесной;
- фасонный;
- трапециевидный.
Подобный набор значительно сокращает время кладки топочных и других систем различной конфигурации. Самым активным потребителем огнеупорного кирпича является коксохимическое и металлургическое производство. Кроме этого, его используют в устройстве котлов, испарителей, паропроводов, дымовых труб, домашних печей и каминов.

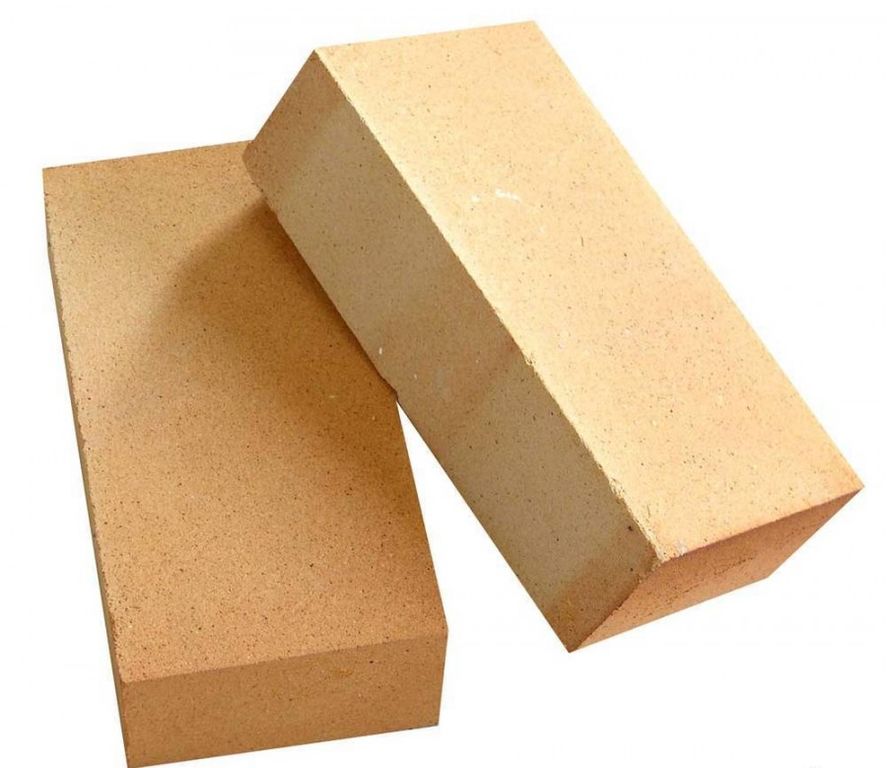

Легковесный шамотный кирпич даже в сравнении с керамическим или простым огнеупорным изделием заметно отличается в лучшую сторону. Несмотря на величину кажущейся плотности, его механические свойства достаточно высоки, чтобы строить из него дымовые трубы, где очень важно сочетание прочности и малого веса. О термоустойчивости говорит само название — огнеупорный. Любая глина обладает инертными характеристиками, поэтому агрессивная среда не приводит к их ухудшению. Технологическая простота производства продукта делает его доступным для любого потребителя.
Уменьшение массы конструкции способствует снижению ее габаритов, сокращая материальные ресурсы и финансовые расходы. Небольшой градиент линейного расширения позволяет укладывать шамотный легковесный брикет в облицовке подов печей. Футеровка же внутренней поверхности топочного пространства в несколько раз сокращает период нагрева, что положительно отражается на экономии топливных материалов. В печи из материала марки ШЛ с непрерывным режимом работы расходы топлива снижаются на 10%, а с периодическим графиком отопления — на 45%.
Многовариантность типоразмеров устраняет необходимость подрезать и подгонять каждый кирпич под заданные контуры. В результате практически отсутствуют отходы.
Огнеупорный легкий кирпич совершенно не содержит вредных химических компонентов, что особенно важно при нагревании материала.

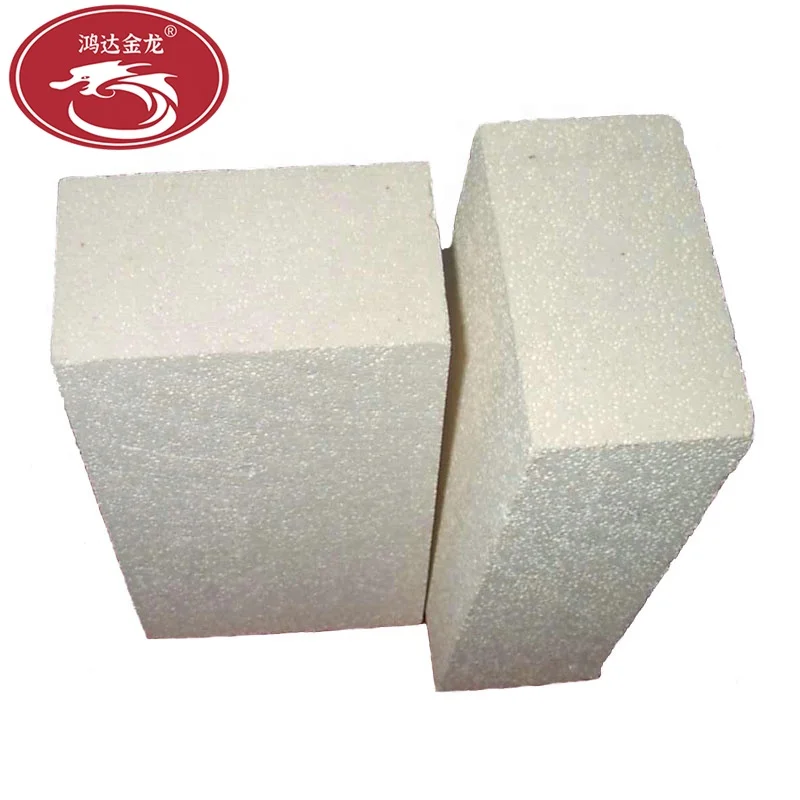

Легкий муллитовый изоляционный кирпич
Легкий муллитовый изоляционный кирпич, в основном на основе огнеупорных материалов на основе алюмосиликата, с некоторыми превосходными характеристиками (особенно при высокой температуре ползучести), живущими в производстве натурального сырья Из продуктов с высоким содержанием алюминия в первую очередь.
Состав муллита AL203 примерно на 79%, Si02 на 21% является более подходящим, но в составе примесей есть определенное количество сырья, при высоких температурах состав композиции будет изменяться, так как состав примесей увеличивается, сделает стекловидное тело и корунд.
А молибден превращается в крупнозернистую структуру, что увеличивает пористость продукта, снижает устойчивость к тепловому удару и коррозионную стойкость, и может возникнуть трещина.
Преимущества продукта:
- Низкое содержание железа и других примесей
- Высокая механическая интенсивность
- Высокая огнеупорность, может напрямую контактировать с пламенем, подходит для различных атмосфер
- Высокая пористость, низкая объемная плотность, низкая теплопроводность
- Хорошие теплоизоляционные характеристики и энергоэффективность
- Низкая ползучесть при высокой температуре, хорошая термостойкость
- Стойкость к химической коррозии
- Долгий срок службы
Параметры производительности:
| Индекс/спецификация | р=0,8 | р=1,0 | р=1,2 |
| Классификация температуры (℃) | 1400 | 1550 | 1600 |
| A1203 (%) ≥ | 50~70 | 65~70 | 79 |
| Fe203（%）≤ | 0,5 | 0,5 | 0,5 |
| Плотность (г/см3) | 0,8 | 1,0 | 1,2 |
| Прочность на раздавливание (Mp) | 3 | 5 | 7 |
| Теплопроводность (350 ℃) Вт/(мК) | 0,25 | 0,33 | 0,42 |
Смягчение нагрузки
Температура (℃) (0,2 Мп, 0,6%) | 1400 | 1500 | 1600 |
| Смена линии перерождения | ≤0,9 | ≤0,7 | ≤0,5 |
| Длительное использование при температуре (℃) | 1200~1500 | 1200~1550 | 15:00-17:00 |
| Общая спецификация | |
| Приложения: | 1. Роликовая печь, печь с выдвижным ящиком, челночная печь, туннельная печь, специальная печь для спекания керамики; 2. Горячая печь доменной печи, печь для спекания, прокатная печь, изоляция ковша; 3. Ковочная печь, плавильная печь, вакуумная печь, печь для карбонизации, печь для отпуска; 4. Крекинговая печь, печь риформинга; 5. Печь отжига стекла, стекловаренная печь; 6. Облегченный муллитовый изоляционный кирпич может использоваться непосредственно в качестве огнеупорной футеровки или изоляционного слоя, а также в высокотемпературных кронштейнах горелки печи, фиксированном кирпиче горелки и продуктах замены светлого кирпича горелки. |
| Термостойкость °С | 1400-1600 ℃ |
| Вес: | 0,8-1,2 г/см3 |
Огнеупорные кирпичи легкие | Mantec Refractories

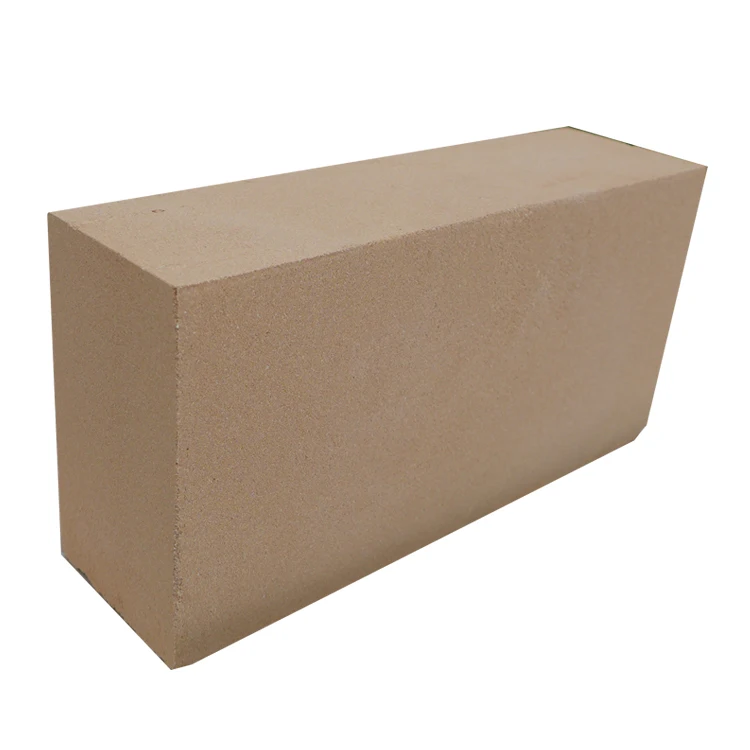

Ultralite Insulating Firebricks (UIFB)
В ответ на растущий рыночный спрос на сверхлегкие огнеупорные изделия с высокими изоляционными свойствами, а также в результате обширных исследований и разработок компания Mantec Refractories представила свой Ultralite Insulating Firebricks (UIFB) как последнее дополнение к семейству изоляционных продуктов Ultralite.
Изготовленные с использованием комбинации передовой микропористой огнеупорной технологии Mantec и ее уникального инженерного опыта, заявленного на получение патента, изоляционные огнеупорные кирпичи Ultralite в настоящее время являются, вероятно, САМЫМИ ЛЕГКИМИ ОГНЕУПОРНЫМИ КИРПИЧАМИ в своей классификации в мире сегодня и были специально разработаны для обеспечения еще большей экономии энергии для клиентов по сравнению с другими ведущими сопоставимыми продуктами.
Мало того, что изоляционные огнеупорные кирпичи Ultralite почти вдвое МЕНЬШЕ ВЕСА и ПОЛОВИНЫ ПЛОТНОСТИ по сравнению с аналогичными продуктами на рынке – подтверждено недавними независимыми испытаниями – они также обладают превосходными теплоизоляционными и механическими свойствами.
Компания Mantec предлагает стандартный изоляционный огнеупорный кирпич UIFB-26 , а также альтернативную более прочную версию UIFB-26HS , оба из которых соответствуют требованиям ASTM C155 для приложений группы 26, требующих номинальной температуры 9.
0027 1400°C / 2552°F.
Оба варианта прочности изоляционных огнеупорных кирпичей Ultralite — UIFB-26 (стандартный) и UIFB-26HS (высокая прочность) доступны в 2 стандартных размерах:
- 230 мм x 114 мм x 9 дюймов ½” x 2½”
- 230 мм x 114 мм x 76 мм / 9” x 4 ½” x 3”
В соответствии с требованиями клиентов, Mantec может производить другие размеры и специальные формы на заказ в рамках нашего индивидуального проектирования оказание услуг.
Чем отличаются изоляционные огнеупорные кирпичи Mantec Ultralite?
Более низкая теплопроводность, меньшая плотность, меньшее накопление тепла и меньшие потери тепла огнеупорных кирпичей Ultralite Insulatory Firebricks позволят клиентам получить дополнительную выгоду от дополнительного сокращения потребления энергии и, таким образом, повышения эффективности производства.
Области применения изоляционных огнеупорных кирпичей Ultralite:
Основное применение изоляционных огнеупорных кирпичей Ultralite — это первичная огнеупорная футеровка горячих поверхностей в печах и печах или в других областях, требующих высокотемпературной изоляции.
