Сверло с зенкером под конфирмат 4,8 мм, иногда называют сверло конфирматное 4,8 мм, сверло мебельное по дереву для конфирматов 4,8 мм, сверло с зенкером для мебельных винтов 4,8 мм, свёрла с зенкером под конфирмат 4,8 мм, сверло ступенчатое для евровинтов 4,8 мм. Сверло зенкер 4,8 мм под конфирмат изготовлено из высококачественной стали и применяется для проделывания функциональных отверстий в мебельных заготовках из натуральной древесины, возможно применение по материалам на основе древесины (древесные плиты, фанеры, ДСП, ДВП и тд) и материалам на различных полимерных и резиновых основах ( парониты, резина, полимеры, плексигласы, поликарбонаты и тд). Сверло мебельное 4,8 мм для евровинтов в точности повторяет контуры стандартного конфирмата, чем существенно облегчает процесс сборки и продлевает срок эксплуатации мебели.
| Штрихкод | 7126678910268 |
|---|---|
| Тип сверла | Зенкер под конфирмат |
Назад
Конфирмат мебельный для стяжек: размеры
Главная » Крепеж » Мебельные конфирматы: особенности, сверла и отверстия под евровинт
Содержание
- Что это такое – мебельный конфирмат
- Конструкционные особенности
- Сфера применения евровинта
- Разновидности конфирматов
- Отличия от саморезов
- Преимущества и недостатки
- Размеры конфирматов
- Как подбирать сверло под евровинт
- Особенности сверл под конфирматы
- Как просверлить отверстие под евровинт
- Разметка места
- В пласт элемента
- В торце детали
- В двух одновременно
- Под шканты
- Как выполняется крепеж с помощью конфирмата
- Лучшие производители оборудования
Конфирмат мебельный – востребованный крепежный элемент, который используют для сборки предметов обстановки с толщиной деталей не более 16 мм.
Свое название он получил от торгового бренда Confirmat, принадлежащего компании Hafele (Германия). В России метиз такого типа известен с 1973 г., но наиболее активно его стали использовать спустя 20 лет.
- Мебельный конфирмат является востребованным крепежным элементом.
Что это такое – мебельный конфирмат
Крепеж такого вида именуется еще мебельной стяжкой, евровинтом или еврошурупом. Конфирмат сходен с саморезом небольшого размера, но, в отличие от последнего, в нижнем отделе присутствуют витки резьбы с зазубринами.
Материалом для изготовления евровинта служит высокопрочная углеродистая сталь, поверх которой в дальнейшем наносят цинковое, никелевое или латунное покрытие. Помимо улучшенного внешнего вида, метиз приобретает повышенные антикоррозийные свойства.
Конструкционные особенности

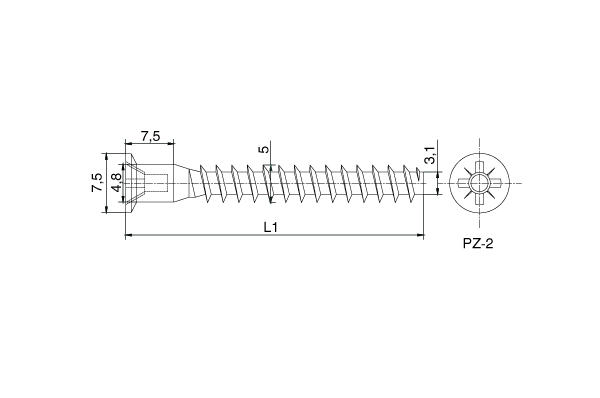

Еврошуруп – это винт с массивным телом, потайной головкой, шлицами 2 типов. Работают с конфирматом, используя отвертку с 4 или 6 гранями.
Более практичным будет крепежный элемент под шестигранник, ведь тогда после скрепления детали можно дополнительно подтянуть при помощи таких приспособлений, как шестигранная бита для шуруповерта, дрель или специальный ключ.
Евровинт под крестообразную отвертку неспособен создать прочную стяжку, т. к. плотно закрепить детали не получится. Со временем это грозит расшатыванием мебели и утратой устойчивости.
У еврошурупа стержень заканчивается тупым концом, на рабочей части присутствует широко выступающая резьба. Формирование нарезки в заранее обустроенное отверстие происходит за счет нижних витков, имеющих коническую форму с нанесенными зазубринами. Непосредственно под головкой евровинт для мебели – гладкий. Использование углеродистой стали придает мебельным метизам особую пластичность, из-за чего изделие гнется, но не ломается. К тому же в случае неправильно выполненного монтажа конфирмат легко извлечь из мебели.
- Значимые части конфирмата
Особенностью мебельных евровинтов является возможность их использования вместо стандартных уголков.
Еврошуруп легко выдерживает изгибающую нагрузку, поэтому он, помимо соединительной, выполняет каркасообразующую функцию.
Для маскировки вкрученного конфирмата берут заглушки из пластика диаметром 12 мм или специальные круглые наклейки, похожие по цветовой гамме с предметами интерьера.
Сфера применения евровинта
Применение еврошурупа связано непосредственно с производством и монтажом мебели, а также столярных изделий.
- Применение евровинта связано с монтажом мебели.
Метиз такого типа широко используется по нескольким направлениям:
- ремонт мебели;
- массовый выпуск предметов интерьера на фабрике;
- самостоятельное производство корпусной мебели;
- монтаж предметов обстановки.
Евровинт используют для сборки мебели, изготовленной из ДСП, МДФ, ЛДСП, древесины, фанеры.
Разновидности конфирматов
На современном производстве выпускают несколько разновидностей мебельного конфирмата, которые отличаются друг от друга по следующим признакам:
- форме углубления в головке крепежного изделия (шлиц) – с 4 или 6 гранями;
- типу головки евроболта – потайная или полукруглая;
- соотношению длины еврошурупа и наружного диаметра резьбы;
- массе метиза.
Отличия от саморезов
Несмотря на внешнюю схожесть с саморезом, мебельный еврошуруп отличается большим диаметром и более крупной ступенчатостью резьбы. Благодаря этим особенностям увеличивается площадь соприкосновения со скрепляемыми элементами внутри посадочного отверстия, что делает соединения долговечными и прочными. При условии равной длины и диаметра 1 конфирмат способен обеспечить такую же прочность соединения, как 4 самореза.
- Еврошуруп отличается крупной ступенчатостью резьбы.
Особенно качественно евровинт способен соединить детали из ДСП и ее разновидностей, в которых сердцевина состоит из рыхлого опилочного состава, смешанного с клеевой массой. При введении тонкого шурупа отсутствует плотная фиксация, тогда как за счет большей площади контакта евровинт одинаково прочно фиксируется в пористом и плотном слоях материала. В результате образуется надежный крепеж, обеспечивающий неподвижное соединение.
Подготовка посадочного отверстия для конфирмата требует времени и навыков, но затраты полностью окупаются за счет прочности соединения деталей, способного выдерживать разумные нагрузки во время эксплуатации.
С саморезами работать легче, т. к. для них не нужны посадочные проемы ввиду способности такого вида метиза самостоятельно вкручиваться в основу.
Но при этом не приходится говорить о надежности и прочности сцепления между элементами конструкции. Если мебель в будущем не планируется разбирать, то для сборки можно использовать саморезы. Если же предстоит хотя бы однократный разбор, то желательно использовать мебельный конфирмат. Связано это с тем, что саморез при ввинчивании образует новое отверстие, и никто не гарантирует, что при повторном ввинчивании метиз встанет точно на старое место. Любое несоответствие ослабляет точку крепления внутри конструкции.
Преимущества и недостатки
К преимуществам евровинтов относят сокращение времени сборки мебели, создание качественного сцепления. Кроме этого, метиз такого вида имеет и другие достоинства:
- образование прочной стяжки между деталями мебели;
- легкость монтажа;
- обеспечение устойчивости конструкции;
- функциональность;
- возможность использования при монтаже различных видов инструментов;
- большая сфера применения крепежа.
- К преимуществам евровинтов относится легкость монтажа.
Мебельный конфирмат имеет следующие недостатки:
- нельзя собирать и разбирать мебель, скрепленную еврошурупами более 3 раз, без повреждений;
- при нарезании резьбы евровинтом происходит внутренняя деформация детали;
- внешняя часть конфирмата открытая, что требует использования дополнительных заглушек.

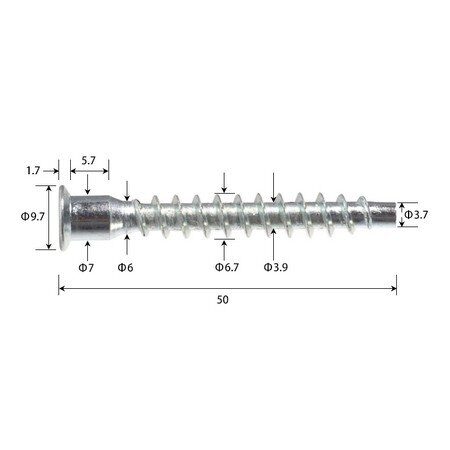

Размеры конфирматов
Для данного вида метизов ГОСТ отсутствует, продукция выпускается в соответствии с европейскими стандартами SE 120 или 122 и имеет большой размерный ряд. Важно учитывать габариты метизов, а также правильно рассчитывать их количество, чтобы не пришлось в спешке докупать недостающие элементы. Евровинт выпускается стандартных размеров, указывают их в цифровом формате.
| Диаметр стержня, мм | Длина стержня, мм |
| 5,0 | 40, 50 |
| 6,3 | 40, 50 |
| 7,0 | 40, 50, 60, 70 |
Как подбирать сверло под евровинт
Сверло подбирают исходя из типоразмера конфирмата.
Основным показателем будет наружный диаметр метиза, но если евровинт длинный, то дополнительно учитывают этот параметр. Сверла для конфирматов имеют установленный диаметр. Иногда производители отмечают на изделии, для какого типоразмера крепежа оно подходит.
- Сверло под евровинт подбирают по размеру конфирмата.
Если информация отсутствует, то при выборе сверла следует учитывать тот факт, что диаметр отверстия должен быть равен внутреннему диаметру стержня евровинта без учета высоты резьбы. При несоблюдении этого правила возможно недостаточно прочное соединение деталей или деформация внутренней части ДСП либо иного материала.
Востребованный типоразмер конфирмата – 6,3х50 мм, под такие параметры отверстие под резьбу равно 3-4 мм, гладкая часть – 0,7 см. При использовании евровинтов с такими размерами сверло берут диаметром 3,5 мм для высверливания места под резьбу и 0,7 см для гладкой части.
Особенности сверл под конфирматы
Применение специального сверла упрощает работу по высверливанию места под еврошуруп.
По сравнению со стандартным инструментом, конфирматное – неоднородное по толщине, можно сказать, что в нем совмещено 2 сверла с разным диаметром и зенкер. Ввиду наличия особой ступенчатой геометрии и острого наконечника на заходной части, достаточно одного прохода для выполнения операции.
Фреза такого типа способна одновременно стесывать фаску под потайную головку еврошурупа. Сверло под евровинт представляет собой конструкцию с глухим отверстием для вставки съемной детали и фиксирующейся в патроне дрели крепежной частью. Кроме этого, выпускаются неразборные изделия.
Специальное сверло имеет следующие характерные особенности:
- угол винтовой канавки повторяет нарезку еврошурупа;
- положение упора регулируется;
- отполированная перьевая часть;
- минимальная упорная площадка.
- Специальные сверла упрощают процесс получения отверстий.
Металл, из которого изготавливают конфирматные сверла, имеет высокий уровень стойкости к деформации, обладает ударной вязкостью 150-165 kc, показатель твердости – 61-64 по Роквеллу, термостойкость – до +120°С.
При использовании сверл с такими параметрами позволяет высверлить отверстия внутри деталей, разных по составу, без сколов и прочих дефектов. Продукция зарубежных предприятий маркируется буквами HSS, что указывает на присутствие быстрорежущей инструментальной стали. Метизы российского производителя имеют маркировку P18 или P9M5.
Как просверлить отверстие под евровинт
Конфирмат вворачивают в заранее нарезанное отверстие. От того, насколько аккуратно будет выполнена операция, зависит качество фиксации деталей, устойчивость предмета обстановки, длительность его эксплуатации. Перед сверлением подготавливают следующий перечень инструментов и материалов:
- электрическая дрель или шуруповерт;
- бита нужного размера;
- конфирматное сверло;
- линейка или строительная рулетка;
- шило;
- карандаш.
- Схема сверления отверстий под евровинт
Разметка места
Качество и прочность сборки зависит от того, насколько тщательно будет выполнена разметка будущих отверстий под еврошурупы.
На накладываемой на торец детали выполняют 2 замера: по длине и от края. Первый составляет 5-10 см, второй – 0,8 см при толщине плиты 1,6 см. На перпендикулярно расположенной детали точку сверления отмечают на торцевой части. Здесь соблюдают такое же расстояние по длине (5-10см) и центру (0,8 см).
Разметка должна быть максимально точной, иначе при состыковке на плитах могут появиться лишние выступы или зазоры. Более простым способом получить отверстия считается просверливание 1 детали насквозь, затем через просвет намечают сверлом место для конфирмата в торцевой части 2-й детали.
Облегчить задачу поможет использование шаблона с готовыми прорезями, который накладывают на обрабатываемую плиту.
- Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат
В пласт элемента
От края потребуется отметить расстояние, равное 0,8 см, и просверлить отверстие насквозь.
Для предупреждения образования сколов под основу следует подложить невостребованный фрагмент ДСП. Далее деталь передвигают, чтобы край находился на весу, затем готовят место, где будут находиться шейка и шляпка евровинта. Дрель в процессе нужно удерживать строго под прямым углом относительно поверхности.
В торце детали
При высверливании прохода под еврошуруп сверло устанавливают перпендикулярно по отношению к поверхности торцевой части детали. При несоблюдении этого правила возможно отклонение сверла от заданного направления и его выход наружу. Для предотвращения накапливания стружки сверло во время рабочего процесса несколько раз вытягивают вверх.
- Сверло устанавливают перпендикулярно к поверхности.
В двух одновременно
Самым точным считается метод, при котором 2 детали обрабатываются одномоментно. Но даже малейший сдвиг в ту или иную сторону приведет к нарушению геометрии готового изделия. Для подстраховки закрепляют детали при помощи зажимов, струбцин и прочих приспособлений.
Под шканты
Диаметр сверла для отверстий под шканты должен быть 0,8 см, желательно дополнительно воспользоваться ограничителем глубины, тем самым предупреждая просверливание насквозь. Глубина сверления детали составляет примерно 1 см, в торцевой части этот показатель не должен превышать 2-2,5 см. В процессе необходимо следить за положением инструмента. Если перпендикулярный угол не выдерживать, то в будущем при соединении элементов конструкции могут возникнуть проблемы.
Как выполняется крепеж с помощью конфирмата
- Последовательность установки евровинта
После разметки приступают к сверлению и ввинчиванию евровинтов. Протачивание осуществляют насадками разного диаметра или специальным сверлом. В первом случае последовательно выполняют 3 операции:
- просверливание на установленную длину через 2 детали;
- раскрытие готового отверстия под гладкую часть конфирмата;
- зенкование (расширение входной части) для заглубления головки.
Данный метод оправдан, если предстоит сборка небольшого количества предметов обстановки. В остальных случаях желательно брать специальное конфирматное сверло.
После высверливания посадочных отверстий устанавливают и вкручивают мебельный евровинт, при этом резьба располагается в тонком нижнем отделе, а головка и гладкая поверхность крепежа – в верхней части. Завершающим этапом будет установка пластиковой заглушки.
Лучшие производители оборудования
Крепежные конфирматы выпускаются на многих российских и зарубежных производствах. Востребована продукция известных компаний Hafele и Hettich (Германия), Haining Yicheng Hardware (Китай), а также российских – ТБМ, Тандем, Пермский крепеж и ряда других изготовителей.
Таблица размеров сверл и метчиков: 10-32, 1/8, M6
Вы находитесь в хозяйственном магазине и ищете материалы, необходимые для проекта по благоустройству дома. Вы быстро просматриваете свой контрольный список, видите сверло и нажимаете. В отличие от шурупов или гвоздей, которые можно найти практически везде, эти материалы могут быть для вас новыми.
В этой статье содержится пошаговое руководство по тому, что вам нужно знать при работе со сверлом и метчиком. Раздел часто задаваемых вопросов (FAQ) в конце статьи должен помочь вам быстро найти информацию.
Краткий обзор
Метрические и стандартные болты и резьбы…
Включите JavaScript
Метрические и стандартные болты и винты Таблица размеров: M2, M4, M5, M6, M8, M10
Таблица размеров сверл и метчиков ниже самый простой способ найти нужные вам размеры. Из него видно следующее:
- Размер сверла для метчика 10-32 — размер 21.
- Размер сверла для болта М6 — 5 мм.
Содержание
- Таблицы размеров стандартных сверл
- Размеры метчика и сверла с зазором
- Что такое размер метчика?
- Метрическая система
- Как сделать идеальное пилотное отверстие?
- Сверло 5/16 по сравнению с 1/4
- Часто задаваемые вопросы
Таблица размеров стандартных сверл s
В таблице ниже показаны размеры метчиков для данного размера резьбы. Если вы не можете найти размер своего сверла, используйте формулу Диаметр резьбы – Шаг = Размер резьбонарезного сверла.
Вы можете обратиться к приведенной ниже таблице размеров сверл для краткого руководства, чтобы убедиться, что вы выбрали правильные инструменты и типы. ANSI и ASME — это организации, обычно разрабатывающие эти отраслевые стандарты. Это позволяет легко находить эквивалентные наборы при разговоре, будь то для самолетов или строительства. Когда дело доходит до сверл, ищите B94.11M.
Возможно, вы спрашиваете себя: «Какого размера сверло для метчика 10-32 или 5/6?» Смотри ниже.
Размеры сверла для метчика и зазора
| Винт | Н.Д. | Tap | | Close Fit | | Free Fit | |
| Size/Thread | Decimal | Size * | Decimal | Size | Decimal | Size | Decimal |
| 000-120 | 0,0340″ | 71 | 0,0260″ | 65 | 0,0350″ | 62 | 0.0380″ |
| 00-90 | 0.0440 | 65 | 0.0350 | 3/64″ | 0.0469 | 55 | 0.0520 |
| 0-80 | 0.0600 | 3/64″ (56) | 0.0469 | 52 | 0.0635 | 50 | 0.0700 |
| 1-72 | 0.0730 | 53 | 0.0595 | 48 | 0.0760 | 46 | 0. 0810 |
| 2-56 | 0.0860 | 50 | 0.0700 | 43 | 0.0890 | 41 | 0.0960 |
| 3-48 | 0.099 | 47 | 0.0790 | 37 | 0.1040 | 36 | 0.1065 |
| 4-40 | 0.1120 | 43 | 0.0890 | 32 | 0.1160 | 30 | 0.1285 |
| 5-40 | 0.125 | 38 | 0.102 | 29 | 0.1360 | 28 (9/64) | 0.1405 |
| 6-32 | 0.1380 | 36 | 0.1065 | 27 | 0.1440 | 25 | 0.1495 |
| 8-32 | 0.1640 | 29 | 0.1360 | 18 (11/64) | 0.1695 | 16 | 0.1770 |
| 10-24 | 0.190 | 25 | 0. 150 | 9 | 0.196 | 7 (13/64) | 0.2010 |
| 10-32 | 0.1900 | 21 | 0.1590 | 9 | 0.1960 | 7 (13/64) | 0.2010 |
| 1/4-20 | 0.2500 | 7 | 0.2010 | F | 0.2570 | H (17/64) | 0.2660 |
| 1/4-28 | 0.2500 | 3 | 0.2130 | F | 0.2570 | H (17/64) | 0.2660 |
| 5/16-18 | 0.3125 | F | 0.2570 | P | 0.3230 | Q | 0.3320 |
| 3/8-16 | 0.3750 | 5/16″ | 0.3125 | W | 0.3860 | X | 0.3970 |
| 1/2-13 | 0,5000 | 27/64″ | 0.4219 | 33/64″ | 0.5156 | 17/32″ | 0. 5312 |
Metric Threads
| THREAD SIZE | DRILL (MM ) | THREAD SIZE | DRILL (MM) | THREAD SIZE | DRILL (MM) |
| M1x0.25 | 0.75 | M9x0.75 | 8.3 | M18x2 | 16 |
| M1.2×0.25 | 0.95 | M9x1 | 8 | M18x2.5 | 15.5 |
| M1.4×0.3 | 1.1 | M9x1 .25 | 7.8 | M20x1 | 19 |
| M1.6×0.35 | 1.25 | M10x0.5 | 9.5 | M20x1.5 | 18.5 |
| M1.8×0.35 | 1,45 | M10x0,75 | 9.3 | M20x2 | 18 |
| M2x0.4 | 1. 6 | M10x1 | 9 | M20x2.5 | 17.5 |
| M2.2×0.45 | 1.75 | M10x1.25 | 8.8 | M22x1 | 21 |
| M2.5×0.45 | 2.05 | M10x1.5 | 8.5 | M22x1.5 | 20.5 |
| M2.6×0.45 | 2.15 | М11х1 | 10 | M22x2 | 20 |
| M3x0.35 | 2.65 | M11x1.25 | 9.8 | M22x2.5 | 19.5 |
| M3x0.5 | 2.5 | M11x1.5 | 9.5 | M24x1 | 23 |
| M3.5×0.35 | 3.15 | M12x0.5 | 11.5 | M24x1.5 | 22.5 |
| M3.5×0.6 | 2.9 | M12x0,75 | 11.3 | M24x2 | 22 |
| M4x0.5 | 3.5 | M12x1 | 11 | M24x3 | 21 |
M4x0. 7 | 3.3 | M12x1.25 | 10.3 | M25x1.5 | 23.5 |
| M4.5×0.5 | 4 | M12x1.5 | 10.5 | M25x2 | 23 |
| M4.5×0.75 | 3.75 | M12x1.75 | 10.3 | M27x3 | 24 |
| M5x0.5 | 4.5 | M13x1 | 12 | M30x3.5 | 26.5 |
| M5x0.75 | 4.25 | M14x1 | 13 | M33x3.5 | 29.5 |
| M5x0.8 | 4.2 | M14x1.25 | 12.8 | M36x4 | 32 |
| M6x0.5 | 5.5 | M14x1.5 | 12.5 | M39x4 | 35 |
| M6x0.75 | 5.25 | M14x2 | 12 | M42x4.5 | 37.5 |
| M6x1 | 5 | M15x1 | 14 | M45x4 . 5 | 40.5 |
| M7x0.5 | 6.5 | M15x1.5 | 13.5 | M48x5 | 43 |
| M7x0.75 | 6.25 | M16x1 | 15 | M52x5 | 47 |
| M7x1 | 6 | M16x1.25 | 14.8 | M56x5.5 | 50.5 |
| M8x0.5 | 7.5 | M16x1.5 | 14.5 | M60x5.5 | 54.5 |
| M8x0.75 | 7.25 | M16x2 | 14 | M64x6 | 58 |
| M8x1 | 7 | M18x1 | 17 | M68x6 | 62 |
| M8x1.25 | 6.8 | M18x1.5 | 16.5 | M72x6 | 66 |
UNC and UNF Threads
| UNC | DRILL (MM) | UNF | DRILL (MM) |
1. 64 | 1.55 | 0.8 | 1.25 |
| 2.56 | 1.8 | 1.72 | 1.55 |
| 3.48 | 2.1 | 2.64 | 1.85 |
| 4.4 | 2.3 | 3.56 | 2.1 |
| 5.4 | 2.6 | 4.48 | 2.4 |
| 6.32 | 2.8 | 5.44 | 2.7 |
| 8.32 | 3.4 | 6.4 | 2.9 |
| 10.24 | 3.9 | 8.36 | 3.5 |
| 12.24 | 4.5 | 10.32 | 4.1 |
| 1/4.20 | 5.1 | 12.28 | 4.6 |
| 5/16.18 | 6.6 | 1/4.28 | 5.5 |
| 3/8.16 | 8 | 5/16.24 | 6.9 |
| 7/16.14 | 9.4 | 3/8.24 | 8. 5 |
| 1/2.13 | 10.8 | 7/16.20 | 9.9 |
| 9/16.12 | 12.2 | 1/2.20 | 11.5 |
| 5/8.11 | 13.6 | 9/16.18 | 12.9 |
| 3/4.10 | 16.5 | 5/8.18 | 14.5 |
| 7/8.9 | 19.5 | 3/4.16 | 17.5 |
| 1”8 | 22.2 | 7/8.14 | 20.5 |
| 1.1/8.7 | 25 | 1”12 | 23.2 |
| 1.1/4.7 | 28.2 | 1.1/8.12 | 26.5 |
| 1.3/8.6 | 30.8 | 1.1/4.12 | 29.5 |
| 1.1/2.6 | 34 | 1.3/8.12 | 32.8 |
| 1.3/4.5 | 39.5 | 1.1/2.12 | 36 |
| 2”4.1 /2 | 45,3 | |
Что такое размер сверла?
Сверло для метчика — это инструмент, который мы используем для вырезания отверстия в металле.
Он имеет цилиндрическую форму и бывает разных форм и размеров. Нарезание резьбы внутри поверхности называется нарезанием резьбы. Обычно это делается в металле. Метчиковые сверла бывают нескольких размеров для различных применений. Толстые сделают огромную дыру. Это полезно в предметах, которые нуждаются в большой поддержке, например, при креплении ножек стола к основному столу.
Чтобы рассчитать размер резьбы в метрической резьбе, вычтите шаг из диаметра резьбы. Например, если размер резьбы M5 x 0,50, диаметр резьбового сверла составляет 5 – 0,5 = 4,5 мм.
Мы используем ту же формулу при расчете размера нарезного сверла в дюймовой резьбе. Например, если размер резьбы 3/4,10 UNC, шаг = 0,1, а диаметр резьбы = 0,75, размер резьбового отверстия будет 0,65 или 16,5 мм.
Метрическая система
Размеры сверла представлены в различных системах измерения. Большинство населения Земли использует в измерениях метрическую систему, поэтому говорить имеет смысл только о ней.
Вы выражаете метрические размеры в миллиметрах (мм). Размеры могут быть от 0,0483 мм до 36,50 мм. Выбор длины зависит от ваших потребностей.
Что такое зазор?
Когда столяры сверлят отверстие в деревянном изделии, первое отверстие, которое они просверливают, скорее всего, больше, чем размер шурупа. Если вы когда-нибудь задумывались, мы называем это клиренсом. Это необходимо для всех проектов деревообработки. Итак, зачем нужна зазорная яма?
Зазорное отверстие меньше головки винта, но немного больше наружного диаметра резьбы. Это приводит к более плотному соединению между этими кусками дерева. Это также значительно снижает риск поддомкрачивания, что обычно происходит при деревообработке. Для других материалов, кроме дерева, также требуется зазор, чтобы предотвратить расщепление или растрескивание материалов. Это выглядит не эстетично и может ослабить фиксацию.
Теперь вы знаете, зачем он вам нужен. Следующий вопрос, как это работает? Люди не будут делать лишнюю милю, чтобы сверлить большую дыру просто так.
При свинчивании или соединении древесины вместе первым шагом является просверливание отверстия в верхней части дерева. Он должен быть больше диаметра резьбы. Это отверстие будет препятствовать тому, чтобы винт прикреплялся к верхней части дерева, когда вы свинчиваете их вместе.
Что произойдет, если у вас нет зазора? Резьба шурупов сцепится с волокнами верхней части дерева, что приведет к его отделению. Когда это произойдет, шуруп затянется в верхней части дерева, но не стянет две части вместе. Это может привести к некоторым проблемам, таким как слабая связь между кусками дерева.
Следующий вопрос, который вы, возможно, зададите себе: насколько глубоко нужно сверлить? Вы делаете это наполовину, на четверть или полностью? В большинстве случаев, это должен быть только верхний материал. Если вы случайно просверлите обе части дерева, ваш винт упадет. Это побеждает цель наличия дыры.
В каких случаях следует делать сквозное отверстие? Если у вас есть винт с полной резьбой, то он вам нужен.
В противном случае, не беспокойтесь о том, чтобы иметь его. Какова цель? Это предотвращает защемление нижнего материала верхним. Вы хотите избежать взлома, поскольку это может привести к проблемам в долгосрочной перспективе. Для винтов с частичной резьбой иногда требуется отверстие с зазором. Если нитки находятся в верхней части, она вам понадобится. В противном случае он вам не понадобится. Отверстие с зазором также необходимо при скреплении болтами дерева. Но вместо винта вы используете болт. Отверстие должно быть немного больше стержня болта.
Нужно ли сверло при создании сквозного отверстия?
Да, сверло необходимо при его создании. Некоторые люди делали отверстие, используя сам винт, ввинчивая его в верхнюю часть деревянной детали, а затем выкручивая его. Идея здесь состоит в том, чтобы создать отверстие с помощью винта.
Не используйте винт для создания отверстия с зазором. Винт только создаст такое же большое отверстие. Нити также свяжутся с деревом, что сделает его неэффективным.
Ввинчивание шурупа непосредственно в кусок дерева приведет к образованию трещин. Со временем их станет больше. Получается свободная посадка.
Суть в том, что найдите время и сэкономьте немного денег, чтобы купить себе сверло. Используйте его, чтобы правильно и безопасно просверлить отверстие. Качественный инструмент от известного бренда прослужит вам несколько лет. То, что вам нужно, зависит от вашего продукта. Убедитесь, что нашли один от уважаемой компании, а также учитывая цену. У них должно быть много довольных клиентов и многолетний опыт разработки качественного оборудования!
Преимущества сквозного отверстия
Помимо предотвращения поддомкрачивания, оно имеет и другие преимущества:
- Более плотное соединение
- Предотвращает расщепление деревянных частей.
- Простое выравнивание стыков
- Обеспечивает выравнивание винтов.
- Головки винтов легче зенковать
- Предотвращает расщепление или поломку винтов.
Насколько большим должно быть зазорное отверстие?
Когда дело доходит до размера, нет универсального. Это будет зависеть от типа материала, с которым вы работаете, но он должен быть немного больше, чем внешний диаметр резьбы. В измерении это около 1 мм.
Если вы работаете с мягкой древесиной, размер зазора должен соответствовать размеру резьбы шурупа. С другой стороны, для твердой древесины потребуется большее отверстие. Это помогает голове смывать верхнюю часть дерева. Это может не относиться ко всем сценариям, но в целом правильно.
В Интернете доступно несколько таблиц размеров, но это может привести к путанице. Полезный совет — сделать отверстие на 1 мм больше диаметра резьбы. Имейте в виду, что отверстие должно быть только в верхней части дерева.
Что такое зазоры винтов плотной посадки, нормальной посадки и свободной посадки?
Зазорное отверстие не должно мешать резьбе винтов независимо от посадки.
Опять же, это отверстие предназначено для того, чтобы винт мог добраться до второго куска дерева. Теперь, чем эти приспособления отличаются друг от друга? По размеру пособия они различаются. С точки зрения функциональности все они служат одной цели.
Нормальная посадка обеспечивает не меньшую поддержку, чем плотная посадка. Точно так же свободная посадка обеспечивает не меньшую поддержку, чем обычная посадка. Все трое оказывают одинаковую поддержку. Разница заключается в минимальном и максимальном зазоре.
Какое сверло использовать для размера шурупа?
Сверло необходимо при сверлении сквозного отверстия, как обсуждалось в одном из разделов выше. Это может выглядеть как небольшая часть всего процесса, но оно меняет все. Шуруп и сверло являются основными материалами для начала проекта. Без надлежащей основы вы вряд ли получите желаемые результаты.
Допустим, вы пришли в магазин, чтобы купить свое первое сверло. Вы узнаете, что есть несколько размеров.
Итак, вы задаете себе вопрос: «Какое сверло использовать для размера винта?». Он должен иметь тот же размер, что и вал винта, за исключением резьбы. Чтобы получить оценку, положите шуруп и сверло рядом друг с другом. Если они похожи, это размер бита. Кроме того, вы можете проверить размеры на упаковке для подтверждения.
Вот несколько советов:
- Возьмите сверло и шуруп одинакового размера. Проверьте, соответствует ли ширина винту, за исключением резьбы. Если винт с резьбой того же размера, что и бита, у вас, вероятно, будет отверстие большего размера, чем вам нужно.
- Посмотрите на этикетки на упаковках с битами и винтами. Большинство производителей указывают размеры на упаковке. Используйте биту 9/64 для винта размера девять. Используйте биту 1/16 для винта размера два.
- Если вам нужно использовать шайбу, сделайте противоположное первому предложению выше. Поместите винт и биту рядом друг с другом. Убедитесь, что они имеют одинаковую ширину, учитывая резьбу.
Как сделать идеальное пилотное отверстие?
Теперь вы знаете, как правильно выбрать биту для каждого винта, пришло время сделать пилотное отверстие. Он служит ориентиром для того, куда должен двигаться винт, сводя к минимуму поломки и сколы. Вот несколько шагов, которые необходимо выполнить:
- Карандашом или ручкой отметьте место, куда вы хотите вставить винт. Этот шаг необязателен, но сэкономит вам много времени.
- Удерживайте деревянные детали на месте. Вы можете использовать зажим, чтобы закрепить его. Для металла не прилагайте слишком много усилий, чтобы избежать изгиба. Однако не беспокойтесь об этом шаге, если вы сверлите устойчивую поверхность.
- Выберите правильный размер и выровняйте его по вертикали в отмеченном месте. Выравнивание гарантирует, что отверстие, которое вы собираетесь просверлить, будет прямым.
- Если вы сверлите только часть поверхности, убедитесь, что вы не превышаете размеры. Остановитесь, как только сверло выйдет с другой стороны, если вы просверливаете поверхность.
- Медленно потяните сверло. Будьте осторожны, не применяйте слишком много силы, так как это может повредить только что созданное отверстие.
- Очистите или протрите мусор.
Сверла 5/16 и 1/4
Важно знать, что сверла 5/16 и 1/4 — это не одно и то же. Размер 5/16 немного больше, и он может создать отверстие, которое не закрепит должным образом то, что вы пытаетесь установить. Вам лучше потратить деньги на сверло 1/4, если это то, что вам нужно.
Часто задаваемые вопросы
Ниже приведены некоторые часто задаваемые вопросы о таблице размеров сверл и метчиков, чтобы вы могли найти нужный:
- название
- номер
- и длины для справки.
Это ничем не отличается от того, если бы вы искали стальные калибры или винты с индивидуальными номерами.
Какой размер сверла 1/4?
Сверло 1/4 имеет размер 7 мм или 0,2756 м в метрической системе.
Каковы стандартные размеры сверл?
Стандартные размеры сверл: 1/4 дюйма, 3/8 дюйма и 1/2 дюйма для домашнего использования. Также доступны 5/8 дюйма и 3/4 дюйма, но обычно они предназначены для промышленных и тяжелых дрелей.
Сверло какого размера вы используете для метчика 10 24?
Используйте сверло № 25. Его дробный эквивалент равен 5/32 дюйма, а десятичный эквивалент — 0,1495 дюйма.
Каков диаметр метчика 10 32?
Диаметр 0,19 дюйма или 4,826 мм.
Какое сверло использовать для метчика 5/16?
Для метчика 5/16 или 5/18 вам понадобится сверло с буквой F или G.
Ниже приведены шаги, которые нужно предпринять, чтобы найти подходящий винт для определенного размера.
Как узнать, какое сверло использовать для размера шурупа
- Возьмите сверло и шуруп одинакового размера.
- Проверьте, соответствует ли ширина сверла шурупу, за исключением резьбы.
- Если винт с резьбой имеет тот же размер, что и бита, скорее всего, у вас будет отверстие большего размера, чем вам нужно .
Таблица размеров сверл — обработка
Таблица размеров сверл содержит список сверл стандартных размеров в нескольких
системы измерения, в том числе дробные, метрические, числовые и буквенные. Десятичный
эквиваленты диаметров показаны как в английских, так и в метрических единицах. Дробные размеры
измеряется в дюймах, а метрические размеры измеряются в миллиметрах. Калибр проволоки и буква
системы относятся к диаметру инструмента, который увеличивается по мере уменьшения калибра проволоки с № 107 до № 1 и
затем продолжается от А до Я.
Загружаемые версии:
| Английский | Метрика |
Стандартный размер сверла: Дробный Письмо Калибр проволоки Метрическая система
| Размер сверла | Диаметр (дюймы) | Диаметр (мм) | ||
|---|---|---|---|---|
| #107 | 0.0019 | 0.0483 | ||
| 0.05 mm | 0.0020 | 0.0500 | ||
| #106 | 0.0023 | 0.0584 | ||
| #105 | 0.0027 | 0.0686 | ||
| #104 | 0.0031 | 0.0787 | ||
| #103 | 0.0035 | 0.0889 | ||
| #102 | 0.0039 | 0. 0991 | ||
| 0.1 mm | 0.0039 | 0.1000 | ||
| #101 | 0.0043 | 0.1092 | ||
| #100 | 0.0047 | 0.1194 | ||
| #99 | 0.0051 | 0.1295 | ||
| #98 | 0.0055 | 0.1397 | ||
| #97 | 0.0059 | 0.1499 | ||
| #96 | 0.0063 | 0.1600 | ||
| #95 | 0.0067 | 0.1702 | ||
| #94 | 0.0071 | 0.1803 | ||
| #93 | 0.0075 | 0.1905 | ||
| 0.2 mm | 0.0079 | 0.2000 | ||
| #92 | 0.0079 | 0.2007 | ||
| #91 | 0.0083 | 0.2108 | ||
| #90 | 0.0087 | 0.2210 | ||
| #89 | 0.0091 | 0. 2311 | ||
| #88 | 0.0095 | 0.2413 | ||
| #87 | 0.0100 | 0.2540 | ||
| #86 | 0.0105 | 0.2667 | ||
| #85 | 0.0110 | 0.2794 | ||
| #84 | 0.0115 | 0.2921 | ||
| 0.3 mm | 0.0118 | 0.3000 | ||
| #83 | 0.0120 | 0.3048 | ||
| #82 | 0.0125 | 0.3175 | ||
| #81 | 0.0130 | 0.3302 | ||
| #80 | 0.0135 | 0.3429 | ||
| # 79 | 0.0145 | 0.3680 | ||
| 1/64 in | 0.0156 | 0.3969 | ||
| 0.4 mm | 0.0158 | 0.4000 | ||
| #78 | 0.0160 | 0.4064 | ||
| #77 | 0.0180 | 0. 4572 | ||
| 0.5 mm | 0.0197 | 0.5000 | ||
| #76 | 0.0200 | 0.5080 | ||
| # 75 | 0,0210 | 0,5334 | ||
| 0,0225 | 0,5715 | |||
| 0,6 мм | 6767696967967967967968967967967967967867867967967868686768686868689а | |||
| 0.0240 | 0.6096 | |||
| #72 | 0.0250 | 0.6350 | ||
| #71 | 0.0260 | 0.6604 | ||
| 0.7 mm | 0.0276 | 0.7000 | ||
| # 70 | 0.0280 | 0.7112 | ||
| #69 | 0.0292 | 0.7417 | ||
| #68 | 0.0310 | 0.7874 | ||
| 1/32 in | 0.0313 | 0.7938 | ||
| 0.8 mm | 0. 0315 | 0.8000 | ||
| #67 | 0.0320 | 0.8128 | ||
| #66 | 0.0330 | 0.8382 | ||
| #65 | 0.0350 | 0.8890 | ||
| 0.9 mm | 0.0354 | 0.9000 | ||
| #64 | 0.0360 | 0.9144 | ||
| #63 | 0.0370 | 0.9398 | ||
| #62 | 0.0380 | 0.9652 | ||
| #61 | 0.0390 | 0.9906 | ||
| 1 mm | 0.0394 | 1.0000 | ||
| #60 | 0.0400 | 1.0160 | ||
| #59 | 0.0410 | 1.0414 | ||
| #58 | 0.0420 | 1.0668 | ||
| #57 | 0.0430 | 1.0922 | ||
| 1.1 mm | 0.0433 | 1.1000 | ||
| #56 | 0. | 1.1811 | ||
| 3/64 in | 0.0469 | 1.1906 | ||
| 1.2 mm | 0.0472 | 1.2000 | ||
| 1.3 mm | 0.0512 | 1.3000 | ||
| #55 | 0.0520 | 1.3208 | ||
| #54 | 0.0550 | 1.3970 | ||
| 1.4 mm | 0.0551 | 1.4000 | ||
| 1.5 mm | 0.0591 | 1.5000 | ||
| #53 | 0.0595 | 1.5113 | ||
| 1/16 in | 0.0625 | 1.5875 | ||
| 1.6 mm | 0.0630 | 1.6000 | ||
| #52 | 0.0635 | 1.6129 | ||
| 1.7 mm | 0.0669 | 1.7000 | ||
| #51 | 0.0670 | 1.7018 | ||
| #50 | 0.0700 | 1.7780 | ||
1. 8 mm | 0.0709 | 1.8000 | ||
| #49 | 0.0730 | 1.8542 | ||
| 1.9 mm | 0.0748 | 1.9000 | ||
| #48 | 0.0760 | 1.9304 | ||
| 5/64 in | 0.0781 | 1.9844 | ||
| #47 | 0.0785 | 1.9939 | ||
| 2 mm | 0.0787 | 2.0000 | ||
| #46 | 0.0810 | 2.0574 | ||
| #45 | 0,0820 | 2,0828 | ||
| 2,1 мм | 0,0827 | 2,1000 | ||
| #44 | 0,0860 | 2,184444444444444444444444444444444444444444444444444444444444444444444444н.0058 | 0.0866 | 2.2000 |
| #43 | 0.0890 | 2.2606 | ||
| 2.3 mm | 0.0906 | 2.3000 | ||
| #42 | 0.0935 | 2. 3749 | ||
| 3/32 in | 0.0938 | 2.3813 | ||
| 2.4 mm | 0.0945 | 2.4000 | ||
| #41 | 0.0960 | 2.4384 | ||
| #40 | 0.0980 | 2.4892 | ||
| 2.5 mm | 0.0984 | 2.5000 | ||
| #39 | 0.0995 | 2.5273 | ||
| #38 | 0.1015 | 2.5781 | ||
| 2.6 mm | 0.1024 | 2.6000 | ||
| #37 | 0.1040 | 2.6416 | ||
| 2.7 mm | 0.1063 | 2.7000 | ||
| #36 | 0.1065 | 2.7051 | ||
| 7/64 in | 0.1094 | 2.7781 | ||
| #35 | 0.1100 | 2.7940 | ||
| 2.8 mm | 0.1102 | 2.8000 | ||
| #34 | 0. 1110 | 2.8194 | ||
| #33 | 0.1130 | 2.8702 | ||
| 2.9 mm | 0.1142 | 2.9000 | ||
| #32 | 0.1160 | 2.9464 | ||
| 3 mm | 0.1181 | 3.0000 | ||
| #31 | 0.1200 | 3.0480 | ||
| 3.1 mm | 0.1221 | 3.1000 | ||
| 1/8 in | 0.1250 | 3.1750 | ||
| 3.2 mm | 0.1260 | 3.2000 | ||
| #30 | 0.1285 | 3.2639 | ||
| 3.3 mm | 0.1299 | 3.3000 | ||
| 3.4 mm | 0.1339 | 3.4000 | ||
| #29 | 0.1360 | 3.4544 | ||
| 3.5 mm | 0.1378 | 3.5000 | ||
| #28 | 0.1405 | 3.5687 | ||
| 9/64 in | 0. 1406 | 3.5719 | ||
| 3.6 mm | 0.1417 | 3.6000 | ||
| #27 | 0.1440 | 3.6576 | ||
| 3.7 mm | 0.1457 | 3.7000 | ||
| #26 | 0.1470 | 3.7338 | ||
| #25 | 0.1495 | 3.7973 | ||
| 3.8 mm | 0.1496 | 3.8000 | ||
| #24 | 0.1520 | 3.8608 | ||
| 3.9 mm | 0.1535 | 3.9000 | ||
| #23 | 0.1540 | 3.9116 | ||
| 5/32 in | 0.1563 | 3.9688 | ||
| #22 | 0.1570 | 3.9878 | ||
| 4 mm | 0.1575 | 4.0000 | ||
| #21 | 0.1590 | 4.0386 | ||
| #20 | 0.1610 | 4.0894 | ||
4. 1 mm | 0.1614 | 4.1000 | ||
| 4.2 mm | 0.1654 | 4.2000 | ||
| #19 | 0.1660 | 4.2164 | ||
| 4.3 mm | 0.1693 | 4.3000 | ||
| #18 | 0.1695 | 4.3053 | ||
| 11/64 in | 0.1719 | 4.3656 | ||
| #17 | 0.1730 | 4.3942 | ||
| 4.4 mm | 0.1732 | 4.4000 | ||
| #16 | 0.1770 | 4.4958 | ||
| 4.5 mm | 0.1772 | 4.5000 | ||
| #15 | 0.1800 | 4.5720 | ||
| 4.6 mm | 0.1811 | 4.6000 | ||
| #14 | 0.1820 | 4.6228 | ||
| #13 | 0.1850 | 4.6990 | ||
| 4.7 mm | 0.1850 | 4.7000 | ||
| 3/16 in | 0. 1875 | 4.7625 | ||
| 4.8 mm | 0.1890 | 4.8000 | ||
| #12 | 0.1890 | 4.8006 | ||
| #11 | 0.1910 | 4.8514 | ||
| 4.9 mm | 0.1929 | 4.9000 | ||
| #10 | 0.1935 | 4.9149 | ||
| #9 | 0.1960 | 4.9784 | ||
| 5 mm | 0.1969 | 5.0000 | ||
| #8 | 0.1990 | 5.0546 | ||
| 5.1 mm | 0.2008 | 5.1000 | ||
| #7 | 0.2010 | 5.1054 | ||
| 13/64 in | 0.2031 | 5.1594 | ||
| #6 | 0.2040 | 5.1816 | ||
| 5.2 mm | 0.2047 | 5.2000 | ||
| #5 | 0.2055 | 5.2197 | ||
5. 3 mm | 0.2087 | 5.3000 | ||
| #4 | 0.2090 | 5.3086 | ||
| 5.4 mm | 0.2126 | 5.4000 | ||
| #3 | 0,2130 | 5,4102 | ||
| 5,5 мм | 0,2165 | 5,5000 | ||
| 7/32 в | 0,2188 | 5,55555555555555555555555555555555555555555555555555555555555555555555555555555555н.0058 | 0.2205 | 5.6000 |
| #2 | 0.2210 | 5.6134 | ||
| 5.7 mm | 0.2244 | 5.7000 | ||
| #1 | 0.2280 | 5.7912 | ||
| 5.8 mm | 0.2284 | 5.8000 | ||
| 5.9 mm | 0.2323 | 5.9000 | ||
| A | 0.2340 | 5.9436 | ||
| 15/64 in | 0.2344 | 5.9531 | ||
| 6 mm | 0. 2362 | 6.0000 | ||
| B | 0.2380 | 6.0452 | ||
| 6.1 mm | 0.2402 | 6.1000 | ||
| C | 0.2420 | 6.1468 | ||
| 6,2 мм | 0,2441 | 6,2000 | ||
| D | 0,2460 | 6,2484 | 6.2484 | 6666697666667666666.|
| 7.2484 | .0058 | 0.2480 | 6.3000 | |
| 1/4 in | 0.2500 | 6.3500 | ||
| E | 0.2500 | 6.3500 | ||
| 6.4 mm | 0.2520 | 6.4000 | ||
| 6.5 mm | 0.2559 | 6.5000 | ||
| F | 0.2570 | 6.5278 | ||
| 6.6 mm | 0.2598 | 6.6000 | ||
| G | 0. 2610 | 6.6294 | ||
| 6.7 mm | 0.2638 | 6.7000 | ||
| 17/64 in | 0.2656 | 6.7469 | ||
| H | 0.2660 | 6.7564 | ||
| 6.8 mm | 0.2677 | 6.8000 | ||
| 6.9 mm | 0.2717 | 6.9000 | ||
| I | 0.2720 | 6.9088 | ||
| 7 mm | 0.2756 | 7.0000 | ||
| J | 0.2770 | 7.0358 | ||
| 7.1 mm | 0.2795 | 7.1000 | ||
| K | 0.2810 | 7.1374 | ||
| 9/32 in | 0.2813 | 7.1438 | ||
| 7.2 mm | 0.2835 | 7.2000 | ||
| 7.3 mm | 0.2874 | 7.3000 | ||
| L | 0.2900 | 7.3660 | ||
7. 4 mm | 0.2913 | 7.4000 | ||
| M | 0.2950 | 7.4930 | ||
| 7.5 mm | 0.2953 | 7.5000 | ||
| 19/64 in | 0.2969 | 7.5406 | ||
| 7.6 mm | 0.2992 | 7.6000 | ||
| N | 0.3020 | 7.6708 | ||
| 7.7 mm | 0.3032 | 7.7000 | ||
| 7.8 mm | 0.3071 | 7.8000 | ||
| 7.9 mm | 0.3110 | 7.9000 | ||
| 5/16 in | 0.3125 | 7.9375 | ||
| 8 mm | 0.3150 | 8.0000 | ||
| O | 0.3160 | 8.0264 | ||
| 8.1 mm | 0.3189 | 8.1000 | ||
| 8.2 mm | 0.3228 | 8.2000 | ||
| P | 0.3230 | 8.2042 | ||
8. 3 mm | 0.3268 | 8.3000 | ||
| 21/64 in | 0.3281 | 8.3344 | ||
| 8.4 mm | 0.3307 | 8.4000 | ||
| Q | 0.3320 | 8.4328 | ||
| 8.5 mm | 0.3347 | 8.5000 | ||
| 8.6 mm | 0.3386 | 8.6000 | ||
| R | 0.3390 | 8.6106 | ||
| 8.7 mm | 0.3425 | 8.7000 | ||
| 11/32 in | 0.3438 | 8.7313 | ||
| 8.8 mm | 0.3465 | 8.8000 | ||
| S | 0.3480 | 8.8392 | ||
| 8.9 mm | 0.3504 | 8.9000 | ||
| 9mm | 0.3543 | 9.0000 | ||
| T | 0.3580 | 9.0932 | ||
| 9.1 mm | 0.3583 | 9.1000 | ||
| 23/64 in | 0. 3594 | 9.1281 | ||
| 9.2 mm | 0.3622 | 9.2000 | ||
| 9.3 mm | 0.3661 | 9.3000 | ||
| U | 0.3680 | 9.3472 | ||
| 9.4 mm | 0.3701 | 9.4000 | ||
| 9.5 mm | 0.3740 | 9.5000 | ||
| 3/8 in | 0.3750 | 9.5250 | ||
| V | 0.3770 | 9.5758 | ||
| 9.6 mm | 0.3780 | 9.6000 | ||
| 9.7 mm | 0.3819 | 9.7000 | ||
| 9.8 mm | 0.3858 | 9.8000 | ||
| W | 0.3860 | 9.8044 | ||
| 9.9 mm | 0.3898 | 9.9000 | ||
| 25/64 in | 0.3906 | 9.9219 | ||
| 10 mm | 0.3937 | 10.0000 | ||
| X | 0. 3970 | 10.0838 | ||
| Y | 0.4040 | 10.2616 | ||
| 13/32 in | 0.4063 | 10.3188 | ||
| Z | 0.4130 | 10.4902 | ||
| 10.5 mm | 0.4134 | 10.5000 | ||
| 27/64 in | 0.4219 | 10.7156 | ||
| 11 mm | 0.4331 | 11.0000 | ||
| 7/16 in | 0.4375 | 11.1125 | ||
| 11.5 mm | 0.4528 | 11.5000 | ||
| 29/64 in | 0.4531 | 11.5094 | ||
| 15/32 in | 0.4688 | 11.9063 | ||
| 12 mm | 0.4724 | 12.0000 | ||
| 31/64 in | 0.4844 | 12.3031 | ||
| 12.5 mm | 0.4921 | 12.5000 | ||
| 1/2 in | 0.5000 | 12. 7000 | ||
| 13 mm | 0.5118 | 13.0000 | ||
| 33/64 in | 0.5156 | 13.0969 | ||
| 17/32 in | 0.5313 | 13.4938 | ||
| 13.5 mm | 0.5315 | 13.5000 | ||
| 35/64 in | 0.5469 | 13.8906 | ||
| 14 mm | 0.5512 | 14.0000 | ||
| 9/16 in | 0.5625 | 14.2875 | ||
| 14.5 mm | 0.5709 | 14.5000 | ||
| 37/64 in | 0.5781 | 14.6844 | ||
| 15 mm | 0.5906 | 15.0000 | ||
| 19/32 in | 0.5938 | 15.0813 | ||
| 39/64 in | 0.6094 | 15.4781 | ||
| 15.5 mm | 0.6102 | 15.5000 | ||
| 5/8 in | 0.6250 | 15. 8750 | ||
| 16 mm | 0.6299 | 16.0000 | ||
| 41/64 in | 0.6406 | 16.2719 | ||
| 16.5 mm | 0.6496 | 16.5000 | ||
| 17 mm | 0.6693 | 17.0000 | ||
| 43/64 in | 0.6719 | 17.0656 | ||
| 11/16 in | 0.6875 | 17.4625 | ||
| 17.5 mm | 0.6890 | 17.5000 | ||
| 45/64 in | 0.7031 | 17.8594 | ||
| 18 mm | 0.7087 | 18.0000 | ||
| 23/32 in | 0.7188 | 18.2563 | ||
| 18.5 mm | 0.7284 | 18.5000 | ||
| 47/ 64 in | 0.7344 | 18.6531 | ||
| 19 mm | 0.7480 | 19.0000 | ||
| 3/4 in | 0.7500 | 19. 0500 | ||
| 49/64 in | 0.7656 | 19.4469 | ||
| 19.5 mm | 0.7677 | 19.5000 | ||
| 25/32 in | 0.7813 | 19.8438 | ||
| 20 mm | 0.7874 | 20.0000 | ||
| 51/64 in | 0.7969 | 20.2406 | ||
| 20.5 mm | 0.8071 | 20.5000 | ||
| 13/16 in | 0.8125 | 20.6375 | ||
| 21 mm | 0.8268 | 21.0000 | ||
| 53/64 in | 0.8281 | 21.0344 | ||
| 27/32 in | 0.8438 | 21.4313 | ||
| 21.5 mm | 0.8465 | 21.5000 | ||
| 55/64 in | 0.8594 | 21.8281 | ||
| 22 mm | 0.8661 | 22.0000 | ||
| 7/8 in | 0.8750 | 22. 2250 | ||
| 22.5 mm | 0.8858 | 22.5000 | ||
| 57/64 in | 0.8906 | 22.6219 | ||
| 23 mm | 0.9055 | 23.0000 | ||
| 29/ 32 в | 0,9063 | 23,0188 | ||
| 21/23 в | 0,9130 | 23,1913 | ||
| 59/64 40058 | ||||
| 59/64 40058 | ||||
| 59/64 | ||||
| 59.098 | ||||
| 59004. | ||||
| .0076 | ||||
| 23.5 mm | 0.9252 | 23.5000 | ||
| 15/16 in | 0.9375 | 23.8125 | ||
| 24 mm | 0.9449 | 24.0000 | ||
| 61/64 in | 0.9531 | 24.2094 | ||
| 24.5 mm | 0.9646 | 24.5000 | ||
| 31/32 in | 0.9688 | 24.6063 | ||
| 25 mm | 0. 9843 | 25.0000 | ||
| 63/64 in | 0.9844 | 25.0031 | ||
| 1 in | 1.0000 | 25.4000 | ||
| 25.5 mm | 1.0039 | 25.5000 | ||
| 1 1/64 in | 1,0156 | 25,7969 | ||
| 26 мм | 1,0236 | 26,000000 | ||
| 1 1/32 в | 1,0076 | |||
| 1/32 в | ,03131313131313131398 | |||
| 1/32.0058 | 1.0433 | 26.5000 | ||
| 1 3/64 in | 1.0469 | 26.5906 | ||
| 1 1/16 in | 1.0625 | 26.9875 | ||
| 27 mm | 1.0630 | 27.0000 | ||
| 1 5/64 in | 1.0781 | 27.3844 | ||
| 27.5 mm | 1.0827 | 27.5000 | ||
| 1 3/32 in | 1.0938 | 27.7813 | ||
| 28 mm | 1. 1024 | 28.0000 | ||
| 1 7/64 in | 1.1094 | 28.1781 | ||
| 28.5 mm | 1.1221 | 28.5000 | ||
| 1 1/8 in | 1.1250 | 28.5750 | ||
| 1 9/64 in | 1.1406 | 28.9719 | ||
| 29 mm | 1.1417 | 29.0000 | ||
| 1 5/32 in | 1.1563 | 29.3688 | ||
| 29.5 mm | 1.1614 | 29.5000 | ||
| 1 11/64 in | 1.1719 | 29.7656 | ||
| 30 mm | 1.1811 | 30.0000 | ||
| 1 3 /16 in | 1.1875 | 30.1625 | ||
| 30.5 mm | 1.2008 | 30.5000 | ||
| 1 13/64 in | 1.2031 | 30.5594 | ||
| 1 7/32 in | 1.2188 | 30.9563 | ||
| 31 mm | 1. 2205 | 31.0000 | ||
| 1 15/64 in | 1.2344 | 31.3531 | ||
| 31.5 mm | 1.2402 | 31.5000 | ||
| 1 1/4 in | 1.2500 | 31.7500 | ||
| 32 mm | 1.2598 | 32.0000 | ||
| 1 17/64 in | 1.2656 | 32.1469 | ||
| 32.5 mm | 1.2795 | 32.5000 | ||
| 1 9/32 in | 1.2813 | 32.5438 | ||
| 1 19/64 in | 1.2969 | 32.9406 | ||
| 33 mm | 1.2992 | 33.0000 | ||
| 1 5/16 in | 1.3125 | 33.3375 | ||
| 33.5 mm | 1.3189 | 33.5000 | ||
| 1 21/64 in | 1.3281 | 33.7344 | ||
| 34 mm | 1.3386 | 34.0000 | ||
| 1 11/32 in | 1. 3438 | 34.1313 | ||
| 34.5 mm | 1.3583 | 34.5000 | ||
| 1 23/64 in | 1.3594 | 34.5281 | ||
| 1 3/8 in | 1.3750 | 34.9250 | ||
| 35 mm | 1.3780 | 35.0000 | ||
| 1 25/64 in | 1.3906 | 35.3219 | ||
| 35.5 mm | 1.3976 | 35.5000 | ||
| 1 13/32 in | 1.4063 | 35.7188 | ||
| 36 mm | 1.4173 | 36.0000 | ||
| 1 27/64 in | 1.4219 | 36.1156 | ||
| 36.5 mm | 1.4370 | 36.5000 | ||
| 1 7/16 in | 1.4375 | 36.5125 | ||
| 1 29/64 in | 1.4531 | 36.9094 | ||
| 37 mm | 1.4567 | 37.0000 | ||
| 1 15/32 in | 1.
|
