Все это поможет с точностью определить, сколько и какого материала нужно для формирования системы. А после этого можно отправляться в магазин и закупить все необходимые элементы системы вентиляции.

Необходимые инструменты

Помимо самих элементов вентиляции, необходим и определенный набор инструментов. Без них ничего не получится, хотя для монтажа короба и не нужны особые умения.

Минимальный набор таков:

1. перфоратор;
2. рулетка;
3. ножовка;
4. строительный уровень;
5. обыкновенный карандаш или же маркер;

Подготовив все вышеописанное и убедившись, что все эти инструменты полностью исправны и готовы к работе, можно приступать непосредственно к процессу монтажа.

Монтаж вентиляционного пластикового короба

При установке пластиковых воздуховодов своими руками нужно соблюдать следующие правила:

• длину канала не стоит сильно увеличивать. Желательно даже ее минимизировать и уложиться в три метра;
• нужно использовать минимальное количество дополнительных элементов. Повороты, сужения, расширения и т. п. будут замедлять скорость движения воздушных масс, что снизит эффективность работы системы в целом. К тому же  из-за этого повысится уровень шума, и будет скапливаться больше мусора, пыли и жира;
• при размещении воздуховода близко к отопительной системе здания нужно предусмотреть теплоизоляцию короба. Наилучший вариант — использовать пенопласт;
• выходы следует оборудовать сетками/решетками. Это позволит защитить вентиляционную систему от попадания внутрь мелких грызунов и птиц. Мелкие сетки позволят не допустить  попадание насекомых;
• сборку каналов следует начинать на полу. Только после этого можно начинать примерку системы и разметки всех креплений. А после этого можно приступать к самому монтажу;
• когда необходимо пропустить канал через навесные шкафы, его следует крепить к стене, используя хомуты. Если же воздуховод проходит над шкафами, то крепление может быть осуществлено при помощи одних лишь саморезов. А чтобы оно было более надежным (во избежание возможного смещения и потери герметичности), можно использовать уплотнители из резины;
• при креплении воздуховода к потолку крепежные элементы нужно располагать с промежутками не более чем в один метр;
• все стыки желательно смазывать изнутри герметиком (по возможности нейтральным). Внешняя сторона обклеивается скотчем, который легко можно подобрать по цвету. Это может усложнить процесс демонтажа и чистки вентиляции, но обеспечит герметичность;
• проще всего собирать систему, постепенно соединяя элементы в направлении от выхода к вытяжке. Ошибка многих заключается в том, что они начинают сразу с двух сторон и двигаются к центру;
• правильность сборки нужно дополнительно проверять перед первым запуском.

Итоги и выводы

Пластиковые короба для вентиляции обладают массой преимуществ перед воздуховодами из других материалов. Они выпускаются разных форм, размеров и расцветки, что позволяет с легкостью подобрать их под любой интерьер.

Они легкие, гибкие, стойкие к химическому воздействию и при этом совсем недорогие. Спроектировать систему вентиляции, а также приобрести все ее части и смонтировать можно самостоятельно, не прибегая к услугам специалистов.

Но стоит понимать, что пластик слишком чувствителен к высоким температурам и горюч, к тому же выделяет токсические вещества при нагревании. Поэтому в некоторых ситуациях лучше устанавливать более устойчивые металлические аналоги.

КОРОБ ДЛЯ ВЫТЯЖКИ — The wave of decor

Я в последнее время мало, что делаю для себя, так как похоже грядет у нас все-таки большой ремонт в доме, поэтому мы перестали спешить и что-то переделывать в квартире. Но осенью я все-таки не выдержала и обновила кухню. Это была уже третья переделка нашей кухни за 6 лет как мы здесь живем.

Первая переделка коснулась только фартука – если помните я его перекрасила,.

Эту историю растиражировали все кто только мог:) от известных ресурсов, до обычных страждущих…

Что можно сказать сегодня – фартук жил, жив и думаю в перекрашенном виде еще и поживет.
Хотя производитель краски Альпина и клялся, что она защищена от ультрафиолета – фигня полная – краска со временем все-таки пожелтела.

Но сегодня не об этом – а о вытяжке.

После того как я приняла решение перевесить все шкафы на одну стену (для этого пришлось один шкаф упилить по ширине) и повесить дополнительные полки из массива ясеня (к слову пролежали 4 года в кладовой – ждали своего часа), появилась проблема – декоративный короб от вытяжки…

Он у нас был разрезан на две части, так как “условно встроен” он был в поперечную полку соединяющую навесные шкафы, которые висели по бокам от вытяжки.

Вытяжка мне никогда не нравилась моя… внешне… Я вообще поняла, что не люблю их никак, и почти всегда в проектах если есть такая возможность встраиваю их в красивые короба, или в мебель… или еще как-то, но только не просто вытяжка…

И вот когда я сама у себя спросила – что делать будем – ответ как-то не сразу пришел …
Строить из гипрока мы не могли – так как это была бы уже целая история не на один день, а мы приняли решение, что на ремонт выделяем три вечера по три часа максимум.

И тут я вспомнила, как однажды мне принесли на роспись короб от вытяжки – очень давно это было… Так вот я внимательно его зачем-то тогда сфотографировала его во всех подробностях, так как короб стоил денег, а делать его было ну… максимум пара часов работы…

Там короб состоял из фанеры. Соединен на бруски. И отшпатлеван под покраску.

Посмотрела… Подумала и решила что буду делать также!

Только не из фанеры, а из оргалита, так как его у меня полная кладовая. Да и брусков полно…
И вот один вечер работы мужа, один вечер покраска – и мы сделали новый короб для нашей вытяжки.

Тут особо и инструкция не нужна:

• Отмеряем необходимые куски оргалита или фанеры в количестве три штуки  – это будут стенки короба. Аккуратно лобзиком отрезаем. Ну или ножовкой.
• Отмеряем бруски, также отрезаем нужные части.
• Соединяем все детали маленькими гвоздиками.
• обязательно делаем примерку до финальных работ

• Грунтуем на два раза весь короб. Хорошо отшлифовываем финальный слой до идеальной гладкости.
• Красим в выбранный цвет в два слоя. Даем высохнуть.

Покрасили в цвет стен, который я выбрала для перекраски всей стены на кухне после перевешивания шкафов. И потом просто поставили на вытяжку.

Так как короб делали в размерах по высоте  миллиметр в миллиметр, то он встал ровно и держится за счет этого.

Сначала мы хотели на короб повесить часы веселые… Но потом примерили и передумали. Вернули три любимых тарелки из путешествий на место и отпраздновали:))).

А вот и полочки вблизи.

Удачи в ремонте!

Короб под вытяжку на кухню и его разновидности – Сделаем мебель сами

Здравствуйте дорогие друзья!

Сегодня мы с вами рассмотрим, как спроектировать подобный элемент, входящий в состав кухонного гарнитура.

Для начала нужно понимать, что вытяжки бывают самых разнообразных конструкций:

Островные, встраиваемые, настенные.

Все они конструктивно отличаются между собой. Так же, по-разному устанавливаются, обладают разной эффективностью.

Но в данном случае нас интересует два их вида: обыкновенная встраиваемая (та, которая крепится к днищу короба), и телескопическая (которая монтируется особым образом).

Мы с вами рассмотрим устройство модулей под эту технику.

Вся рассматриваемая нами техника изготавливается по определенным стандартам. (для монтажа в модули, ширина которых, например, 500 или 600 миллиметров).

Минимальная глубина модуля под вытяжку, должна быть 280мм.

Итак, под обычную (накладную) вытяжку, проектируется простой модуль, равный ее ширине

Его высота определяется таким образом, чтобы хозяйке этой кухни было бы удобно вытяжкой пользоваться.

Обычно, эта техника располагается не ниже 650 и не выше 850 мм (плюс-минус 50мм) от поверхности плиты.

Для того, чтобы удобнее было выводить гофру из модуля в вентиляционное отверстие, его верхний горизонт может быть меньшим по глубине, чем нижний.

К примеру, если нижний имеет глубину 300мм, то верхний – 120мм.

Это делается по трем причинам:

1. Разницы в глубине горизонтов (180мм), вполне достаточно для свободного размещения гофры, которая входит в “душник” на стене.
2. Экономится немного материала
3. Есть возможность вставить заднюю стенку с полкой (а это скроет все “внутренности”, и создаст дополнительную жесткость).

На последнем пункте мы остановимся подробнее.

Дело в том, что в обычном варианте (да, напомню, что задняя стенка, как правило, отсутствует), при открытии дверцы, мы получим не совсем эстетичный вид.

Внутри – пустота, в нижнем горизонте – отверстие, из которого выходит гофра… Смотрится не очень.

А вот если сделать заднюю стенку (из того же ЛДСП) между горизонтами и полку – то и вид у короба станет более эстетический, и на полку можно что-то не большое положить.

Итак, запишем размеры:

• Высота – 500мм
• Ширина – 600мм
• Глубина – 300мм

Запишем деталировку:

• Нижний горизонт – 568 на 300 – 1шт
• Верхний горизонт – 568 на 120 – 1шт
• Бок – 500 на 300 – 2шт
• Задняя стенка – 468 на 568 – 1шт (здесь можно высоту и ширину уменьшить на 1мм для удобства установки).
• Полка – 568 на 100 – 1шт.

Ну и фасады могут быть разные – два распашных, или один, который открывается сверху вниз (на лифтах).

Как видно, верхний горизонт, глубиной 120мм не только обеспечивает место под гофру (сзади), но и наличие полки в 100мм:

120-16-100=4 (мм) – зазор от полки до передней грани бока, где 120мм – глубина верхнего горизонта, 16мм – толщина задней стенки, 100мм – глубина полки.

Для крепления вытяжки, в ней есть специальные отверстия по углам (с резьбой), в которые нужно вкрутить специальные болты (которые, как правило, идут в комплекте).

Но чем “заморачиваться” с разметкой нижнего горизонта под этот крепеж, проще сделать в нем ряд отверстий под саморезы 30х4, и ими “на живую” все стянуть.

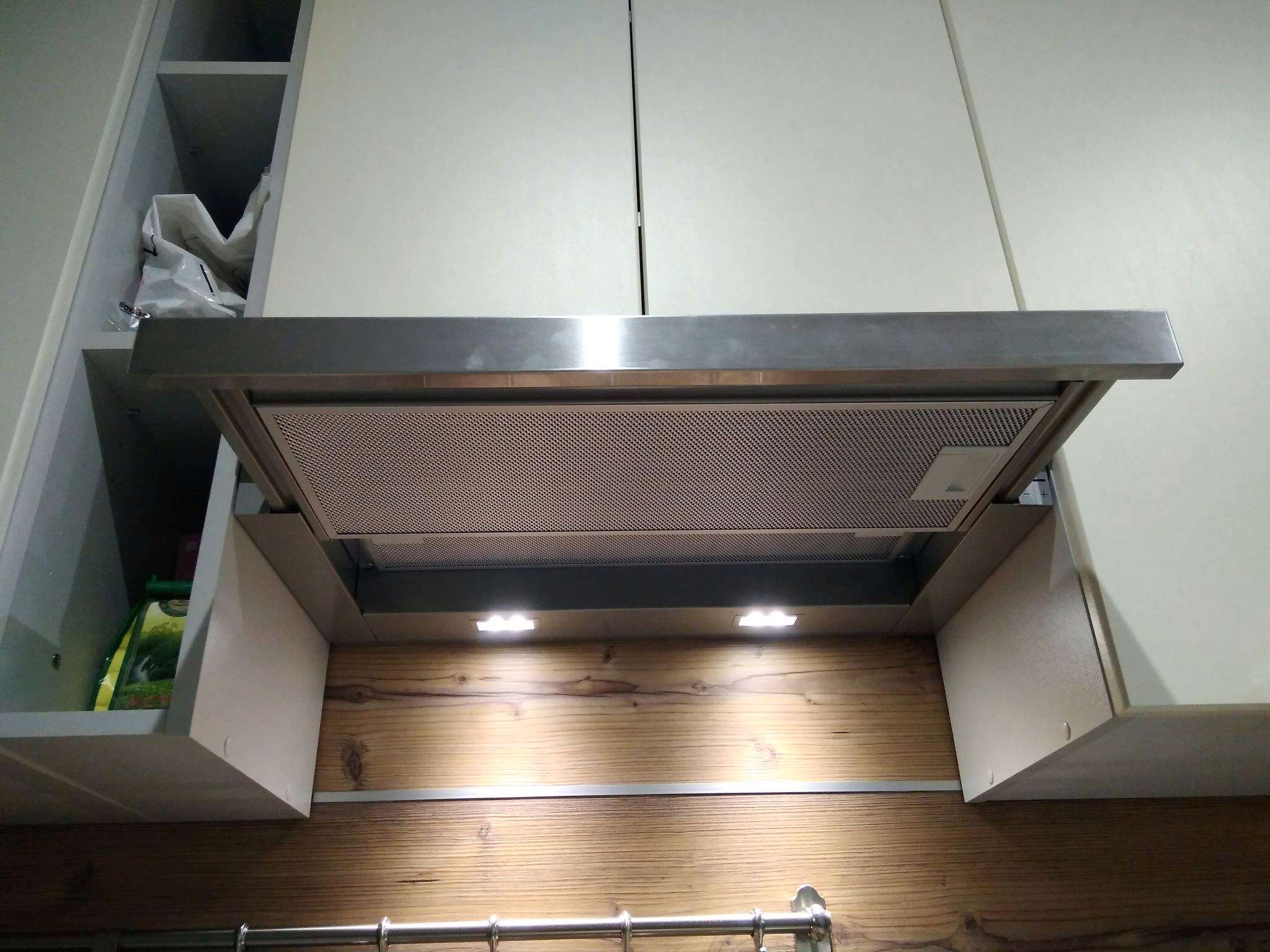

Телескопическая вытяжка крепится в короб по аналогичной схеме, за исключением того, что нижний горизонт крепится «по установке»

Дело в том, что ее встраиваемая часть должна находиться внутри модуля.

Она так же крепится к его нижнему горизонту, который, в свою очередь, получается приподнятым (на высоту встраиваемой части).

А сама установка этой техники происходит довольно просто.

Сначала собранный модуль устанавливается на вытяжку.

Затем, «по месту» устанавливается нижний горизонт (с предварительно сделанным отверстием под гофру), и фиксируется его фактическое местоположение.

Затем на этом уровне делаются отверстия в боках короба, и он фиксируется.

Все расчеты, в данном случае, аналогичны с теми, что мы рассматривали в начале, за исключением размеров задней стенки.

Она напрямую будут зависеть от габаритов встраиваемой техники.

Небольшое уточнение.

Если на модуль планируется фасад на подъемниках (лифтах), то нужно учитывать его внутреннее пространство под установку этой фурнитуры (особенно это касается газовых лифтов).

И еще, внимательно размечайте фасады под петли (в случае, если они будут распашными).

На последней фотографии видно, что нижняя петля всегда смещена вверх, что обусловлено особенностью конструкции.

А на сегодня все.

Встретимся в новых статьях.

На сегодня все, спасибо за внимание!

Монтаж вентиляционного короба на кухне | Ремонт кухни своими руками

Содержание статьи:

Вступление

Здравствуйте! В примере этой статьи будем монтировать вентиляционный короб из пластика, прямоугольного сечения. Вентиляционный короб будет делаться от места, где будет располагаться плита, до вентиляционного вывода кухни.

Монтаж вентиляционного короба на кухне — особенности монтажа

Сразу обращу внимание. Если вы делаете монтаж вентиляционного короба на кухне нельзя этим коробом полностью закрывать вентиляционное отверстие. Нужно оставить второй вентиляционный вывод для естественной вентиляции кухни. Очень важно, расположить вентиляционный вывод ближе к вентиляционной шахте, чтобы пары от плиты не попадали обратно на кухню.

На фото ниже это видно. Вентиляционный короб выше, естественной вентиляции. Такой монтаж вентиляции соответствует рисунку 2. При такой схеме монтажа пары от плиты и из кухни не пересекаются и пары от плиты не попадают обратно в кухню.

Можно смонтировать вентиляцию по рисунку 1. При таком монтаже, на отверстие естественной вентиляции ставится вентиляционная решетка с легким обратным клапаном (3). Обратный клапан запирается при работе вентиляции над плитой и открывается, если эта вентиляция не работает. В этом случае работает естественная вытяжка кухни.

Проверка вентиляции

Перед монтажом вентиляционного короба проверьте тягу естественной вытяжки. Для элементарной проверки поднесите к вытяжке зажигалку и по наклону пламени вы поймете, тянет вытяжка или нет. Проблемы с вытяжкой решаются совместно с управляющей организацией и/или ЖЭКом. Нужно понимать, что если шахта вытяжки дома забита, то вы выкачивать воздух из своей кухни будете либо к соседям либо обратно себе в кухню, а может быть и в свои комнаты ( все зависит от вентиляционной разводке).

Монтаж пластикового короба вентиляции

Пластиковый короб вентиляции собирается «на полу». При сборке короба промазывайте соединения акриловым герметиком, это исключит утечку запахов из короба.

На основной потолок крепится специальное крепление для коробов. Оно напоминает защелку и на рисунке отмечена стрелкой.

Предварительно вентиляционное отверстие разбивается под размер короба. Одновременно делается второй вывод для естественной вентиляции.

После монтажа короба вентиляции монтируется подшивной потолок. В гипсокартоне потолка вырезается отверстие под вентиляционный вывод с вытяжки.

Вентиляционный короб вставляется в отверстие вентиляционного вывода. Оставшееся отверстие вокруг короба, заделывается штукатурным раствором.

Такой несложный монтаж вентиляционного короба на кухне позволит обеспечить комфортный климат на кухне без лишних запахов.

©Remont-kuxni.ru

Другие статьи раздела «Двери кухни»

• Записи не найдены

Поделись статьей с друзьями:

выбираем и монтируем своими руками

Вытяжки предполагают фильтрацию или принудительное выведение отработанного воздуха в вентканал или отверстие, проделанное в стене или крыше здания. Большинство современных кухонь сразу проектируются с учетом установки прибора на минимальном расстоянии от входа в вентиляционную шахту. Самый простой вариант – спрятать неприглядные коммуникации в один из закрытых шкафчиков. Но если комната уже обставлена, а месторасположение плиты от вентиляции далековато, замаскировать «путь» воздуховода поможет короб для вытяжки на кухне. Рассмотрим подробнее, как правильно выбрать эту конструкцию, чтобы и прослужила долго, и в интерьер вписалась гармонично.

О необходимости принудительной вентиляции на современной кухне сказано немало: она не только делает процесс приготовления пищи более комфортным, но и улучшает циркуляцию воздуха в помещении, препятствует образованию жирового налета и продлевает срок службы отделки и мебели.

Удачное решение для маскировки короба

Конструкция короба для вытяжки напрямую зависит от типа самого прибора. Бывают угловые, островные, настенные, подвесные, телескопические вытяжки, но подключения к системе вентиляции требуют только девайсы, работающие по отводящему принципу.

Системы, в которых панель с решеткой остается на виду или декорируется куполом, имитирующим каминную трубу. Обычно в таких моделях воздуховод идет уже в комплекте и изготавливается в одном стиле с фронтальной частью. Поэтому открытые вытяжки чаще всего устанавливают в просторных кухнях, площадь которых позволяет использовать технику не только с функциональной стороны, а и для декора. Самые популярные интерьерные стили: хай-тек, минимализм, техно, классика, кантри и его разновидности.

Купольная вытяжка на кухне в стиле кантри

Снаружи остается только сама панель, а остальная часть прибора монтируется в мебель. Но если гофра выходит за пределы «маскировочной» тумбы, она декорируется вентиляционным коробом. Такие вытяжки наиболее популярны из-за лаконичного дизайна и возможности вписаться практически в любой интерьер без особых усилий.

Встроенная вытяжка на современной кухне

На заметку! В помещениях, где короб для вытяжки установить проблематично, можно использовать рециркуляционные модели приборов, которые не отводят воздух в вентиляцию, а очищают его через фильтр. Поэтому они не нуждаются ни в воздуховоде, ни в приспособлениях для его маскировки.

Существуют круглые, квадратные и прямоугольные пластиковые короба для вытяжки. Выбор конструкции во многом зависит от формы вентиляционного отверстия, но следует учесть, что плоские короба, которые так легко прячутся за мебелью или в углу комнаты, обычно рассчитаны на маломощные приборы. А вот трубы с круглым и квадратным сечением справятся с большим объемом воздуха, но замаскировать их не легче, чем гибкую гофру (хотя в любом случае пластиковая конструкция выглядит более эстетично).

Преимущества и недостатки материала ↑

Пластиковый короб для вытяжки может выполнять функцию и воздуховода, и декора. Он неплохо выглядит без дополнительной отделки благодаря лаконичному внешнему виду, но при необходимости может быть окрашен в цвет стен или мебели. Прямоугольную конструкцию можно уложить прямо поверх кухонного гарнитура, не прибегая к особым ухищрениям по маскировке.

Плоский пластиковый короб легко прячется на мебели

Плюсы пластиковых коробов:

• Невысокий уровень шума – низкая проводимость материала ощутимо снижает звуковой эффект от работающей вытяжки. Короб практически не резонирует с воздушными потоками еще и благодаря достаточно жесткой конструкции.
• Длительный срок службы – этот материал не подвергается коррозии, хорошо переносит влажность и препятствует скоплению конденсата.
• Гигиеничность – на внутренней поверхности пластика практически не оседают пары жиров и других взвешенных частиц, которых достаточно много в отработанном воздухе. А значит, и примерять на себя роль «трубочиста» придется нечасто.
• Быстрый монтаж – благодаря малому весу с пластиком удобно работать.
• Легкий уход — достаточно всего лишь периодически протирать пластик от пыли влажной тряпкой.

Главные недостатки пластика в основном эстетические: со временем белый короб может пожелтеть или посереть, а цветной – выгореть под воздействием солнечных лучей. Но если воздуховод будет правильно смонтирован и спрятан за козырьком мебели, это не имеет особого значения.

На заметку! Следует учесть, что, хотя пластик считается довольно прочным материалом, он легко образует вмятины при механическом воздействии. Поэтому придавливать конструкцию тяжелой посудой, которая тоже нередко располагается на кухонной стенке, категорически не рекомендуется.

Особенности монтажа ↑

Пластиковый короб для вытяжки на кухне легко собрать своими руками. Монтируется он по принципу «раструб-труба». А большой ассортимент стыковочных соединений и элементов различной длины позволяет установить конструкцию даже в помещении, где много углов и других препятствий. При необходимости подгонку труб можно выполнить и вручную – пластик легко пилится обычной ножовкой.

Элементы пластикового короба

Важно! Старайтесь спроектировать воздуховод так, чтобы в нем было как можно меньше поворотов, ведь каждый изгиб уменьшает КПД вытяжки на 10-30 %!

Чтобы собрать пластиковые короба для вытяжки на кухне, можно купить помимо основных труб следующие вспомогательные элементы:

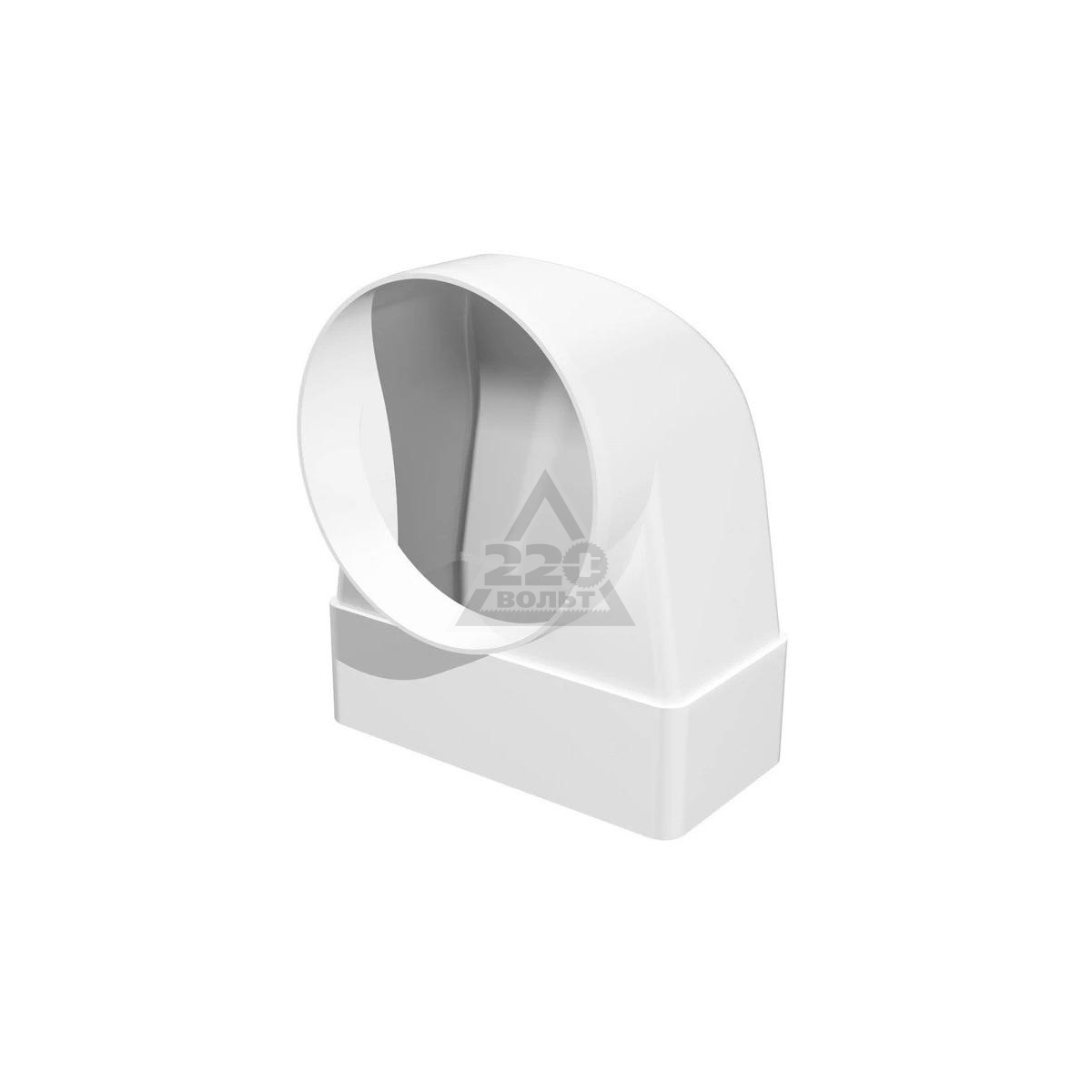

1. «Колено» — прямоугольная или округлая деталь для изгибов воздуховода. С ее помощью можно выполнить поворот короба на 45 или 90 градусов.
2. Переходники – позволяют создавать комбинированные конструкции, в которых одновременно используются и круглые, и прямоугольные трубы (например, от вытяжки выходит более мощный воздуховод из трубы с круглым сечением, который у стены или потолка переходит в лаконичный прямоугольный короб).
3. Соединители – если длины одной трубы недостаточно для подвода к вентиляционному отверстию, приходится наращивать воздуховод, используя еще фрагмент трубы и переходник. Разумеется, соединитель должен соответствовать сечению и форме деталей.
4. Антивозвратный клапан – обеспечивает движение воздуха только в сторону вывода. Если в вентканале срабатывает обратная тяга (например, при сильном ветре или работе мощной вытяжки в соседней квартире), клапан перекрывает вход в шахту и блокирует проникновение неприятных запахов.
5. Решетка – фиксируется на самом входе в шахту и предусматривает отверстие нужного сечения, куда заводится вентиляционный короб для вытяжки накухне

Используя эти элементы, можно собрать конструкцию любой протяженности. Главное – крепить соединения последовательно, не забывая о том, что воздух по вытяжке должен двигаться только в одном направлении.

Пример конструкции пластикового короба

На заметку! Некоторые мастера советуют обрабатывать стыки герметиком, чтобы увеличить жесткость конструкции. Но такой короб будет сложно прочистить изнутри, особенно если у него больше одного изгиба. Если конструкция имеет небольшую протяженность или дополнительный упор (например, крышу шкафчика), герметизировать ее не стоит.

Декоративный короб на вытяжку в кухне может быть изготовлен из алюминия, нержавейки или стали, покрытой защитным слоем полимеров или краски. Конструкция квадратной или прямоугольной формы с большим сечением удобно маскирует телескопический воздуховод, который позволяет установить вытяжку на нужном расстоянии до платы. Такой дизайн идеально вписывается в современный урбанистический интерьерв стиле хай-тек, техно или лофт.

Короб из нержавейки может стать стильным элементом декора

Плюсы и минусы металла для вытяжки ↑

Металлический короб под вытяжку на кухне отличается высокой прочностью и длительным сроком службы. Самые надежные – конструкции из нержавеющей стали, которые не бояться коррозии даже после механического повреждения декоративного слоя.

Но есть у металлических коробов и ощутимые недостатки:

1. Сложный монтаж – если конструкция не будет изготовлена на заказ с соблюдением точных замеров, придется самостоятельно выполнять работы по металлу (подрезку, сварку).
2. Такой короб намного тяжелее пластикового аналога и нуждается в надежных креплениях.
3. На глянцевой поверхности металла хорошо видны отпечатки пальцев, капли воды и жира.
4. Шумность – материал усиливает звук работающей вытяжки, а если внутри такого короба будет спрятана алюминиевая гофра, эффект возрастет.

На заметку! Раньше короба из металла одновременно выполняли функцию воздуховода и декора. Сегодня на замену таким конструкциям пришли более удобные гибкие гофры и пластиковые модели, а металлические системы используются в основном на профессиональных кухнях или в промышленных помещениях.

Как правильно смонтировать конструкцию ↑

Чтобы самому изготовить металлический короб для вытяжки, помимо универсального набора домашнего мастера, понадобятся специальные инструменты: болгарка с кругами для резки металла и сварочный аппарат.

На заметку: если листы достаточно тонкие, можно заменить сварку клеем по металлу.

Собирается короб так:

1. Из металлических листов вырезают фрагменты стенок будущего короба с припуском на сварку (чтобы выдержать прямые углы, можно предварительно установить каркас из профиля).
2. Собирают листы внахлест, скрепляя их между собой сваркой или специальным клеем.
3. На задней стенке делают отверстие под крепежи. Некоторые домашние мастера предпочитают крепить короб на герметик, чтобы не нарушать его целостность крепежами, но надежной такую конструкцию назвать сложно – лучше придать жесткость, зафиксировав в нескольких местах саморезами и дюбелями.

Совет! Подобные самодельные конструкции лучше использовать для отделки небольших (в идеале – прямых и без изгибов) воздуховодов.

Декоративный короб для вытяжки из гипсокартонных листов – бюджетный вариант для маскировки воздуховода из гофры или других материалов, не вписывающихся в интерьер. Такую конструкцию вполне посильно сделать своими руками, без особых сложностей и денежных затрат.

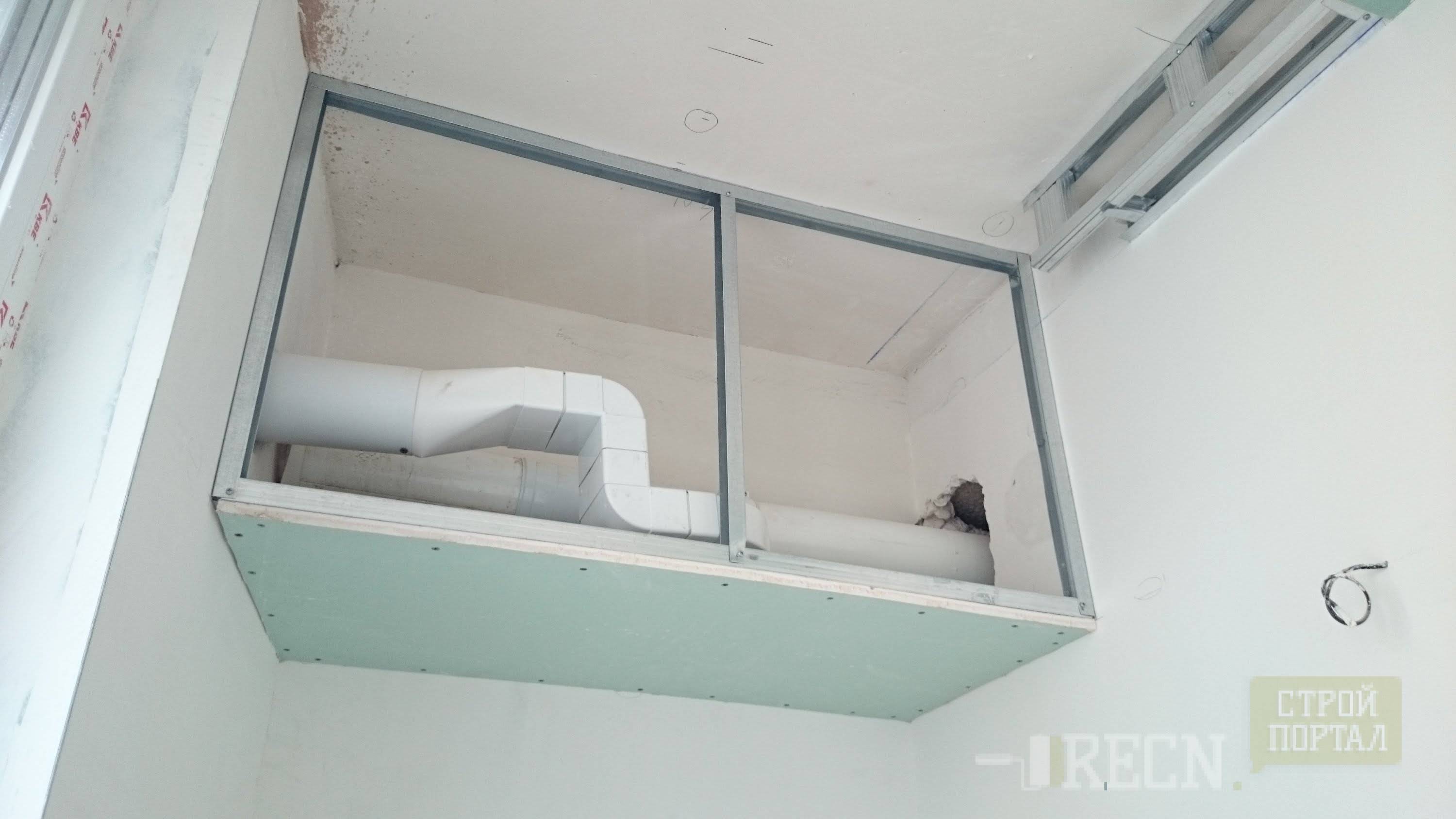

Каркас, готовый к обшивке гипсокартоном

Особенности применения ↑

В отличие от других материалов, гипсокартон может быть использован только в качестве декора, для изготовления самого воздуховода он не подойдет.

Преимущества гипсокартонных коробов:

• Возможность подобрать форму под любой интерьер. Конструкцию можно сделать прямоугольной, квадратной, имитировать выступы на стене или оформить как часть многоуровневого потолка.

Вентиляционный короб в виде двухуровневого потолка

• Большой выбор вариантов для финишной отделки – короб изгипсокартона для вытяжки на кухне можно декорировать тем же материалом, что использовался для отделки стен или потолков, подобрать цвет и фактуру под мебель, оклеить плиткой, мозаикой, влагостойкими обоями.

Декор гипсокартонного короба детскими фотографиями

• Экономичность – если воздуховод проходит значительное расстояние до места входа в шахту, простая гофра и самодельный гипсокартонный короб станут недорогой альтернативой готовым покупным изделиям.

На заметку! Для микроклимата кухни характерна высокая влажность, поэтому гипсокартон должен быть влагостойким.

Как изготовить защиту для воздуховода своими руками ↑

Вентиляционные короба для вытяжки можно выполнить не только из гипсокартона, можно использовать также фанеру, доску, листы МДФ.

Алгоритм работ одинаков:

• Продумывается дизайн будущей конструкции, с учетом планировки, стиля оформления интерьера кухни. Самое простое решение – перекрыть пространство между верхними шкафчиками до самого потолка. Но такой вариант допустим, только если есть возможность подобрать отделку точно под цвет и фактуру мебели или облицовки, чтобы короб казался естественным продолжением кухонного гарнитура или стены. В других случаях не стоит жертвовать всем верхним пространством (ведь его можно использовать и для других целей!), а лучше соорудить выступы на стене или потолке комнаты.
• Далее выполняется разметка по стене/потолку с учетом изгибов воздуховода и геометрии кухонной мебели.
• Затем по расчерченным линиям крепятся направляющие из металлопрофиля, и конструкция укрепляется ребрами жесткости.

Каркас для гипсокартонного короба под вытяжку

• Короб обшивается листами влагостойкого гипсокартонаили другого подходящего листового материала, разрезанного на фрагменты нужных размеров.

Обшивка влагостойким гипсокартоном

• Остается обработать швы и места соединений шпатлевкой, прогрунтовать короб влагоотталкивающей пропиткой и декорировать любым подходящим финишным материалом.

Важно! Напротив входа трубы в вентканал нужно оставить отверстие под смотровой люк (его можно изготовить своими руками из незакрепленного саморезами куска гипсокартона или купить готовую распашную дверцу небольших размеров). Это позволит при прочистке или проверке тяги открыт доступ к вентиляции, не нарушая целостности короба.

Видео: как сделать потолочный короб из гипсокартона ↑

Восстановление старого короба вентиляции

В домах старой постройки вентиляционные короба часто проходят прямо в стене, и некоторые хозяева квартир демонтировали или сужали этот канал в угоду красивой перепланировке. Согласно действующим строительным нормам, такая модернизация недопустима, и всего одна жалоба от соседей на отсутствие вентиляции или плохую тягу может обернуться принудительным восстановлением вентиляционного короба.

Этот процесс предусматривает следующие работы:

1. Из комнаты выносят бытовую технику и мебель (ту, что убрать невозможно – закрывают пленкой).
2. Демонтируют часть перегородки/стены и покрытия пола, открывая доступ к вентиляционной шахте.
3. Восстанавливают поврежденный вентиляционный канал и стенки самого короба.
4. В завершении проверяют работоспособность системы, после чего конструкцию отделывают финишным покрытием.

Пример работ по восстановлению настенного короба:

Учтите, если затронута обще домовая вентиляция, исправлять неполадки своими руками или привлекать кустарных мастеров нельзя. Только строительные фирмы с соответствующей лицензией могут профессионально выполнить восстановление вентиляционного короба на кухне, и хотя цена за такую работу довольно внушительна, вы можете быть уверены, что впредь защищены от претензий со стороны соседей и разрешительных инстанций.

Монтаж короба из гипсокартона — прячем вытяжку под потолком кухни по фото и видео

В кухонном помещении очень много инженерных коммуникаций. Это трубы горячей и холодной воды, канализация, вентиляция, вытяжка, электрика и отопление. Некоторые сети можно скрыть в полу или стенах, но есть элементы, спрятать которые в штробах достаточно сложно. К примеру, идущие параллельно водопроводные и канализационные трубы, занимающие большой объем. Или ситуация с вытяжкой, когда варочная плита перенесена, а вентиляционный люк остался в небольшом отдалении от нее. Во всех этих случаях придется устанавливать короб из гипсокартона.

В принципе, монтаж короба из гипсокартона на полу и под потолком производится по одной и той же технологии, потому что все коммуникационные сети будут располагаться в углу помещения: одни на полу, другие у потолка. Соответственно конструкция будет состоять из двух стенок, а каркас под него будет иметь форму сечения в виде угла. Чтобы понять, как все производится, рассмотрим варианта с потолочным размещением под вытяжку. Обязательно ознакомьтесь с видео – монтаж короба из гипсокартона.

Правила сборки гипсокартонного короба

Итак, короб для вытяжки из гипсокартона имеет прямоугольную форму. Его длина будет зависеть от расстояния между варочной плитой и вентиляционным люком, который чаще всего располагается на стене в углу помещения рядом со стеной, разделяющей санузел и кухню.

Сечение конструкции будет зависеть от размеров вытяжной трубы. Обычно это круглое сечение диаметром 200 мм. Трубу прокладывают от плиты вверх до потолка, затем поворот и горизонтальный участок до вентиляции. Значит, эту конфигурацию будет повторять и короб из гипсокартона на кухне.

Сборка каркаса

Все начинается с разметки. Вытяжная труба установлена, от нее по стене и по потолку надо отмерить расстояние и нанести линии параллельно полу, по которым будут установлены металлические профили обрешетки. Как выбрать правильно это расстояние?

Все будет зависеть от дизайна кухни. Кто-то считает, что минимальные размеры короба из гипсокартона – это оптимальный вариант. Кто-то отдает предпочтение конструкции, которая будет вписываться под размер вентиляционного люка (чаще всего он прямоугольный).

Будем проводить монтаж квадратного короба из гипсокартона. Для этого понадобятся инструменты:

• ножницы по металлу;
• перфоратор;
• шуруповерт;
• нож;
• молоток;
• шпатель;
• угольник, отвес и уровень;
• рулетка, карандаш.

Из материалов:

• листы ГКЛ;
• профили: направляющие и потолочные
• саморезы;
• дюбеля;
• шпаклевка и лента.

В первую очередь наносится разметка. Тот, кто выполнял монтаж короба на потолке из гипсокартона, тот знает, что начинать надо именно сверху. Так как вытяжная труба чаще всего плотно прилегает к стене, то на потолке от стены в двух местах устанавливаются точки с размером от стены 300 мм. Через них проводится линия.

Теперь точно также надо начертить линию и на стене. Расстояние от линии до потолка может быть разным, все будет зависеть от того, на каком расстоянии от потолочной поверхности располагается вентиляционный люк. Но в любом случае от края трубы каркас должен монтироваться минимум на 100 мм.

Есть две линии. На них устанавливаются и крепятся направляющие профили. Крепление производится дюбелями через каждые полметра. После чего необходимо нарезать несколько отрезков из потолочного профиля. Их размер равен расстоянию от потолка до линии, нанесенной на стене. Количество отрезков будет зависеть от длины всей конструкции и расстоянию между ними, равному 40 см.

Эти отрезки устанавливаем в профиль, который закреплен на потолке, и крепим к нему саморезами. К ним устанавливается и крепится еще один направляющий элемент, который собой обозначит угол каркаса. Остается лишь соединить отрезками из потолочного профиля два элемента: направляющую, закрепленную на стене, и только что установленный профиль. Все, каркас под короб из гипсокартона на кухню готов.

Вертикальный отрезок

Что касается вертикального отрезка, идущего от вытяжки, то его форма будет зависеть от того, где установлен сам вытяжной аппарат, а соответственно и плита: посередине стены или в углу.
Если посередине, то форма будет в сечении прямоугольной, если около угла, тот в виде угла. Второй вариант сооружается точно так же, как было описано выше. Первый же вариант сложнее.

• Устанавливаются две направляющие (ПН) на стену. Они будут определять ширину короба из гипсокартона. Минимальное расстояние между ними 40 см.
• В них вставляются отрезки из потолочного профиля (ПП) через каждые 40 см, к которым закрепляются еще две направляющие.
• Последние два профиля соединяются между собой отрезками из потолочного элемента.

При такой Г-образной форме необходимо учитывать нюанс стыка двух профилей, ближних друг к другу, которые закреплены на стене: один вертикальный, второй горизонтальный. Во-первых, они укороченные. Этот момент придется учитывать еще на стадии нанесения разметки. Во-вторых, стыковать их придется под углом, поэтому на линии соединения двух плоскостей необходимо поставить ребро жесткости из потолочного отрезка.

Обшивка и оформление конструкции

Если монтаж короба из гипсокартона вы проводите в первый раз, то рекомендуется изготовление отрезков из гипсокартонного листа проводить последовательно и по частям. То есть, замерили одну плоскость, к примеру, лицевую горизонтальную, перенесли ее на лист материала, вырезали и сразу же установили. Это дает возможность не запутаться и воочию контролировать, какой участок не обшит.
После обшивки стыки конструкции обрабатываются шпаклевкой с использованием специальной ленты для швов. Далее, все устройство шпаклюется и шлифуется. Теперь его можно красить или оклеивать обоями. Кстати, точно также собирается короб из гипсокартона для камина. Просто придется выдерживать определенную форму паруса дымохода.

Итак, в статье был разобран вопрос, как собирается короб из гипсокартона на кухню для вытяжки (видео и фото, приложенные на этой странице, помогут вам разобраться в этом процессе досконально). Если у вас возникли вопросы, наши специалисты ответят на них.

Автор статьи

Design Trend 2018: минималистские вытяжки

Есть много красивых способов оформить вентиляционное отверстие для кухонной плиты. Вы можете сделать его центром своей кухни с эффектным металлом или декоративным деревом, позволить ему смешаться с вентиляционным отверстием под шкафом или даже оставить металлический дымоход открытым для чистого индустриального вида. Нам нравятся все эти образы на правильной кухне, но в 2018 году нам нравится внешний вид индивидуальной минималистской вытяжки. Простой коробчатый каркас из гипсокартона или штукатурки с небольшим количеством декоративной отделки или без нее выглядит чистым и свежим.Он работает с множеством разных стилей. Он служит идеальным простым контрапунктом для открытия полок, демонстрирующих красивую посуду или предметы искусства, и в нем акцентируется внимание на мраморе, красивом кафельном фартуке или цветных шкафах. Сегодня у нас есть прекрасная сводка новостей, показывающая, почему этот образ стоит любить.

Натали Уолтон через Homes to Love

Минималистская вытяжка прекрасно смотрится на этой простой кухне фермерского дома. Благодаря вертикальному стыку кораблей, гармонирующему со стеной, это бесшовное сочетание, в котором акцент делается на акценты черного и цветного.

Hutker Architects

Эээ… ну, эта кухня восхитительна, а чистая вытяжка — это только начало. Любите богатое сочетание белого, древесного и синего цветов.

Дизайн любит детали

Чистые линии этой минималистской вытяжки имитируют окружающие ее окна.Простая вытяжка позволяет сиять теплой древесине и подвесным светильникам.

Alyssa Kapito Interiors

Это такие милые кухни в смокингах с чистыми минималистскими линиями, контрастирующими с деревом и металлом в деревенском стиле.

Коко и Джек

Свежая ярко-белая кухня.Белая кухонная вытяжка идеально сочетается с простыми подвесными полками из металла и стекла.

Neptune Home Официальный

Удивительные слои текстуры на этой кухне, белый остров и вытяжка сохраняют все это в равновесии.

Su Casa Design

Белые и деревянные кухни — это классический вид и еще одна тенденция, которую мы любим.Эта гладкая вытяжка отлично смотрится на текстурированном фартуке из белой кирпичной плитки.

Саманта Сакс

Молдинг в верхней части вытяжки придает этой переходной кухне более традиционный вид.

Бесформенная студия

Высокий и тонкий, масштаб этого капюшона выделяется, даже если он окрашен так, чтобы гармонировать со стенами.Нам нравится единственная открытая полка, которая совпадает с нижней частью капюшона.

Дизайн Даны Линч

Это потрясающая современная кухня фермерского дома. Линии капота остаются простыми, но отделка под цемент и деревенское дерево добавляют немного индивидуальности, если обычная белая коробка кажется вам слишком суровой на ваш вкус.

Кэти Хакворт

Простой молдинг на передней части капюшона — симпатичная деталь, имеющая более традиционный вид.

Box Street Design

Еще одна идея — выложить плитку капюшон с чистой подкладкой, чтобы он соответствовал вашему фартуку, и добавить немного текстуры.

Интерьеры Urban Grace

Мне нравится, как простые линии вытяжки сочетаются с деревенскими текстурированными балками на этой белой кухне.

Минималистская вытяжка позволяет выделить другие элементы дизайна на вашей кухне. Это красивый вид, который придаст вашему дизайну свежий современный вид. Чтобы больше узнать о вытяжках, ознакомьтесь с нашим Руководством по вытяжкам. А если вы пропустили наши публикации в январе, ознакомьтесь с другими тенденциями дизайна 2018 года: плоская фасадная мебель, двухцветные кухни, новые традиционные, узорчатая плитка и смешанные тона дерева.

Спасибо, что зашли сегодня! Счастливый понедельник!

Xxo
Becki

Расположение нашей компании | Hood Container Corporation

Chicago, IL

Display

Corrugator Plant

Design Center

4800 South Austin Avenue
Chicago, IL 60638

Contract Packaging

5800 51 ^st Street 606117, Chicago,

, Чикаго, ул. x

Burbank, CA

Design Center

119 E Graham Place
Burbank, CA 91502

Nashville, TN

Design Center

Sheet Plant

Display

Digital

1315 West
Legend of TN 37087

New Johnsonville, TN

Paper Mill

2877 Scepter Rd,
Waverly, TN 37185

Asheville, NC

Design Center

Sheet Plant

20 Beale Road
Arden, NC 2870124 Atlanta, GA

Design Center

Corrugator Plant

5090 MacDougall Drive SW
Atlanta, GA 30336

Contract Packaging

605 Selig Drive SW
Atlanta, GA 30336

Lincolnton, NC

Sheet Plant

1880 Riverview Road
Lincolnton, NC 28092

Contract Packaging

Drive 9011 Legion

Луисвилл, Кентукки

Листовой завод

1121 W.Kentucky St.
Louisville, KY 40210

Design Center

Contract Packaging

1729 McCloskey Avenue
Louisville, KY 40210

Covington, KY

Sheet Plant

Contract Packaging

Franklin, KY

Sheet Plant

261 Broadway Ave
Franklin, KY 42134

Bowling Green, KY

Contract Packaging

458 Century Street
Bowling Green, KYwens

x0003

Contract Packaging

2588 Grimes Avenue
Owensboro, KY 42303

Richmond, VA

Design Center

Sheet Plant

5301 Corrugated Road
Sandston, VA 23150

Tampa

Tampa Завод по производству гофроагрегатов

301 Commerce Blvd, Bldg One
Oldsmar, FL 34677

Columbus, OH

3700 Lockbourne Rd.
Колумбус, Огайо 43207

Цинциннати, Огайо

Центр дизайна

10820 Kenwood Rd.
Cincinnati, OH 45242

Memphis, TN

Display

Corrugator Plant

227 Titan Drive
Memphis, TN 38109

Charlotte, NC

Display

Design Center

Гринсборо, Северная Каролина

Завод гофроагрегатов

3520 Dillon Rd.
Jamestown, NC 27282

Wilmington, NC

Sheet Plant

101 Industrial Drive
Burgaw, NC 28425

Greenville, SC

Design Center

Sheet Plant

1224 Old Stage Rd.
Simpsonville, SC 29681

Jacksonville, FL

Листовой завод

2212 Pearl St.
Jacksonville, FL 32206

Houston, TX

Design Center

Corrugator Plant

6207 N.Houston Rosslyn Rd
Houston, TX 77091

St Francisville, LA

Paper Mill

2105 LA-964,
St Francisville, LA 70775

Bentonville, AR

Village Design Center

901 Bentonville
Suite 7
Bentonville, AR, 72712

Palmyra, PA

In DC Contract Packaging

Palmyra, PA
350 N. Lingle Avenue
Palmyra, PA, 17087

Allentown, PA

In DC Contract Packaging

Allentown, PA
555 Nestle Way
Breingsville, PA, 18031

Social Circle, GA

In DC Contract Packaging

Social Circle, GA
1871 Willow Springs Church Road
Social Circle, GA, 30025

Ridgefield Park, NJ

Design Center

Ridgefield Park, NJ
55 Challenger Road, Suite 502
Ridgefield Park, NJ, 07660

Rural Hall, NC

Контрактный пакет g

Rural Hall, NC
300 Forum Pkwy,
Rural Hall, NC 27045

Winston — Salem, NC

Digital

Display

Corrugator Plant

Winston — Salem, NC
555 Winston St,
-Salem, NC 27107

York, PA

Display

Design Center

Corrugator Plant

York, PA
200 Boxwood Ln,
York, PA 17402

Bolingbrook, IL

Contract Packaging

, IL
101 E Crossroads Pkwy,
Bolingbrook, IL 60440

Iowa City, IA

Contract Packaging

Iowa City, IA
2610 Independence Rd,
Iowa City, IA 52240

Вытяжки из дерева

Hoodsly представлены во множестве дизайнов и цветов, которые идеально подойдут к вашей кухне.Получите свою деревянную кухонную вытяжку в необработанном виде, загрунтованной / окрашенной или окрашенной / окрашенной. Выберите один из наших трендовых цветов или подберите для своей кухни индивидуальный выбор цвета. Каждая вытяжка из дерева, разработанная как элегантная и эффективная, была построена с использованием нашей запатентованной двухкомпонентной конструкции для легкой установки, обеспечивающей легкий доступ к вентилятору и воздуховоду.

Деревянный фартук вытяжки покрыт ореховым шпоном, придавая этой классической деревянной вытяжке мощный насыщенный цвет. Эту вытяжку можно обрезать до 6 дюймов, чтобы поддерживать идеальную высоту для вашей кухни.

Наши вытяжки изготовлены из корпусной фанеры с покрытием из белого клена.

Рекомендуется для использования со вставками для вытяжек серии Zline, вкладышами для вытяжек Tradewinds и Broan для блоков 30 ″ и 36 ″.

Вкладыши и воздуходувки кожуха продаются отдельно и во многих случаях поставляются отдельно от деревянного кожуха.

Нужна помощь?

Сколько времени нужно, чтобы получить вытяжку после того, как я ее закажу?

Все вытяжки изготавливаются на заказ, мы не храним их на складе.Для нестандартных заказов наше стандартное время выполнения заказа составляет 20-25 рабочих дней. После изготовления капюшона мы используем R&L Carrier для доставки. Срок изготовления любых индивидуальных заказов — 3-5 недель.

Каковы внутренние размеры наших вытяжек?

Наши вытяжки изготовлены из фанеры 3/4 ″ со шпоном клена. Чтобы определить внутренние размеры, возьмите размер вытяжки, на которую вы смотрите, и вычтите 1,5 дюйма. Например, для вытяжки 36 дюймов (обратите внимание, что общая внешняя ширина для этого варианта составляет 37.5 ″), внутренняя ширина будет 34,5 ″, стандартная внутренняя глубина 18 ″, но мы предлагаем вариант увеличения глубины до 20,5 ″ или 22,5 ″. Для всех наших вытяжек высота фартука составляет 8-1 / 4 дюйма.

Подойдет ли моя вставка к вашей вытяжке?

Чтобы определить, подойдет ли ваша вставка, вы должны посмотреть на внутренние размеры вытяжки. Для изготовления вытяжек мы используем материал толщиной 3/4 дюйма. Чтобы определить внутреннюю ширину, посмотрите на размер вытяжки, который вас интересует, и вычтите 1.5 ″. Например, для кожуха 48 дюймов (обратите внимание, что общая внешняя ширина для этого варианта составляет 49,5 дюйма) внутренняя ширина будет 46,5 дюйма. Затем необходимо определить внутреннюю глубину. У нас есть три варианта 18 ″, 20,5 ″ или 22,5 ″. Обязательно приобретите вариант, который лучше всего подходит для вашей вставки. Вы также должны смотреть на высоту. Фартук всех наших вытяжек 8-1 / 4 дюйма в высоту. Если ваша вставка выше этой, я бы рекомендовал обратиться к нам напрямую, чтобы мы могли определить, будет ли она работать.

Из чего сделаны ваши капюшоны?

Наши вытяжки изготовлены из фанеры с кленовым шпоном.У нас есть несколько вариантов, которые включают ободок из орехового дерева.

Вы предлагаете индивидуальные спички для красок?

Мы можем подобрать краску для вашего конкретного цвета за дополнительные 650 долларов сверх первоначальной стоимости вытяжки. Для этого мы требуем, чтобы вы отправили на нашу фабрику физический образец желаемого цвета для сопоставления. Пожалуйста, напишите свое имя или номер заказа на обратной стороне образца.

Могу ли я получить капот без установленной обшивки?

Да, пожалуйста, позвоните нам напрямую или добавьте специальную пометку в свой заказ, если вы хотите это сделать.Обратите внимание, что наши вытяжки состоят из двух частей, что упрощает установку. По этой причине мы настоятельно рекомендуем установить обшивку, так как между дымоходом и фартуком вытяжки будет шов.

Каковы общие внешние размеры ваших вытяжек?

Мы используем отделку толщиной 3/4 дюйма на наших капюшонах. Чтобы определить общую внешнюю ширину, вы должны добавить 1,5 дюйма к желаемому размеру вытяжки. Например, для вытяжки шириной 30 дюймов общая внешняя ширина будет 31.5 ″.

Вытяжка какой высоты мне нужна для моего потолка?

Мы рекомендуем 30 ″ -36 ″ между варочной панелью и нижней частью вытяжки. Обычно, если у вас потолок 8 футов, мы рекомендуем вытяжку высотой 30 дюймов. С потолками 9 футов мы рекомендуем вытяжку высотой 36 дюймов, а с потолками 10 футов мы рекомендуем вытяжку высотой 48 дюймов

Можно ли подрезать капюшон?

Да, каждый капюшон можно обрезать до 6 дюймов. Вы можете сделать это сами, или мы будем счастливы сократить его, прежде чем мы отправим его за дополнительные 125 долларов.Обратите внимание, что вы не можете разрезать вытяжки более чем на 6 дюймов, так как это может поставить под угрозу конструктивную целостность вытяжек.

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзывы.

Designer DS1 Медная кухонная вытяжка

Мы принимаем возврат на все товары, имеющиеся в наличии. Напишите нам по адресу [email protected], и наша служба поддержки клиентов отправит вам запрос на возврат товара. Товары, изготовленные на заказ и сделанные на заказ, возврату не подлежат.

Позвоните в наш отдел обслуживания клиентов для получения разъяснений по вопросам, связанным с продуктом, по телефону 1-888-431-4677. Вы несете ответственность за расходы по доставке и страховке продукта обратно к нам. Отправка возврата должна быть организована самостоятельно и оплачена заказчиком. Мы принимаем только те возвращенные товары, которые есть в наличии, в оригинальной упаковке и в новом состоянии. Это означает, что товары с царапинами, пятнами, повреждениями или модификациями не подлежат возврату.Ко всем возвратам применяется минимальная комиссия за возврат в размере 15%.

Мы не можем ни при каких обстоятельствах принимать установленные возвраты. Пожалуйста, проверьте свой заказ сразу после его получения. Если товар будет доставлен поврежденным, пожалуйста, немедленно свяжитесь с нами, чтобы мы могли организовать обмен или возврат. Сохраните все упаковочные материалы и поврежденный предмет. Чтобы подать претензию, вы должны связаться с нами по электронной почте [email protected] в течение трех (3) календарных дней с момента доставки, и наша служба поддержки клиентов поможет вам.Претензии, полученные по истечении трех (3) календарных дней после доставки, не принимаются. Фотографии должны быть четкими и прикрепленными к вашей претензии в течение 3 (трех) календарных дней. Обратите внимание, что фотографии необходимы для обработки претензий о возмещении ущерба, и мы не сможем обработать вашу претензию без фотографий. Сделайте фотографии поврежденного предмета и упаковки для своих записей и отправьте копию по электронной почте на адрес [email protected] вместе с информацией о возмещении ущерба.

За отмену заказа в течение 24 часов с момента размещения взимается комиссия за транзакцию в размере 3%.По истечении 24-часового окна все заказы будут облагаться минимум 10% административным сбором без исключения. ПОСЛЕ 48 ЧАСОВ ВСЕ ПРОДАЖИ ЗАКЛЮЧАЮТСЯ, что означает, что все заказы не подлежат отмене.

Не подписывайте поврежденные продукты. Вы должны сообщить о повреждениях водителю или транспортной компании во время доставки. Если посылка повреждена при транспортировке, пожалуйста, откажитесь от доставки и ПОДПИШИТЕ ЧЕК ДОСТАВКИ КАК ПОВРЕЖДЕННЫЙ.

Мы не считаем отклонения от продукта дефектом.

Продукция CopperSmith изготавливается вручную из меди, и наша гарантия не распространяется на патину, потускнение или изменение цвета, которые могут возникнуть с продуктом. Неправильная очистка или уход за изделиями, запечатанными медью, может привести к изменению или удалению патины и не подлежит гарантийным претензиям. Любая претензия по гарантии подлежит оплате за доставку.

Более подробную информацию см. В наших инструкциях по уходу и техническому обслуживанию.

Под капотом: миграция Box’s HHVM

Время от времени мы слышим отличные истории о других компаниях, внедряющих проекты Facebook с открытым исходным кодом.Недавно команда Box прислала нам эту историю о том, как они приняли HHVM. Это хорошее прочтение, поэтому мы публикуем его здесь. Мы благодарим их за то, что прислали его нам. Мы всегда ждем отзывов о наших усилиях. Вы можете связаться с нами на нашей странице разработки Facebook или на GitHub.

Джо Маррама, инженер-программист, Box

Уменьшение задержки и увеличение пропускной способности нашей инфраструктуры всегда были главными приоритетами Box. Мы стремимся обеспечить максимально эффективное взаимодействие с пользователем, и исторически наш выбор PHP не соответствовал этим целям.Я очень рад сообщить, что недавно мы значительно продвинулись в направлении этих двух идеалов, успешно развернув HHVM (виртуальная машина HipHop) в качестве эксклюзивного механизма, обслуживающего нашу кодовую базу PHP. В оставшейся части этого поста я подробно расскажу, как мы используем PHP, как работает HHVM, проблемы, с которыми мы столкнулись при переходе на HHVM, и какие замечательные преимущества в производительности он обеспечивает.

PHP, ящик

В Box PHP — центральная часть нашего стека. Хотя мы используем множество языков в большом наборе серверных служб, каждый запрос, который мы обслуживаем, сначала взаимодействует с нашим веб-приложением PHP.С момента создания Box основные функции нашего продукта были реализованы в нашей кодовой базе PHP.

Борьба с задержками в растущей кодовой базе PHP с более чем 750 000 строками и 150 активными участниками является серьезной проблемой. Мы не можем кэшировать большинство страниц, которые мы обслуживаем, потому что пользователи принципиально ожидают, что изменяемые действия в Box будут атомарными. Поскольку наш продукт продолжает расти и развиваться, естественная тенденция заключается в увеличении задержки. Мы всегда прилагали значительные усилия для уменьшения задержки, но, похоже, не было серебряной пули.Мы провели рефакторинг старого неэффективного кода; втянул некоторые автономные компоненты в расширения PHP; и в значительной степени опирались на кеширование общего неизменяемого состояния между запросами, но все они принесли лишь скромные дополнительные выгоды, которые можно было легко заменить новыми функциями. Все это изменилось в начале прошлого года, когда мы нашли время, чтобы полностью оценить HHVM.

Виртуальная машина HipHop

HHVM — интерпретатор PHP с открытым исходным кодом, автором которого является Facebook. Первоначально он был создан как транспилятор PHP в C ++, сильно адаптированный к кодовой базе PHP Facebook, но в последние годы он превратился в JIT-компилятор.Короче говоря, JIT-компиляторы работают путем компиляции блоков кода PHP, которые часто выполняются согласованным образом, вплоть до сборки. Его эволюция в JIT-компилятор позволила HHVM достичь почти эквивалентной функциональности с обычным интерпретатором PHP, поскольку теперь он поддерживает более динамические аспекты языка PHP. Например, старый транспилятор PHP в C ++ не мог запустить оператор eval в PHP (eval выполняет строку как новый код PHP, и в C ++ нет средств для поддержки этого), тогда как новая версия HHVM может.С тех пор, как HHVM стал JIT-компилятором, он неуклонно набирал популярность как замена стандартному интерпретатору PHP.

Более года назад мы заметили, что команда HHVM уделяет гораздо больше внимания достижению паритета с обычным интерпретатором PHP. Мы уже тестировали HHVM в прошлом, но оказалось, что очень сложно заставить HHVM правильно запускать наше веб-приложение. На этот раз, однако, мы взяли на себя эту задачу с новым обязательством полностью оценить HHVM и его влияние на задержку.Включение HHVM в наш стек и его запуск для подмножества нашей кодовой базы было важной задачей, но потенциальные выгоды быстро подтвердили наши усилия. Наш первоначальный эксперимент показал, что HHVM запускает конечную точку ядра более чем в четыре раза быстрее, чем интерпретатор PHP по умолчанию.

Это ознаменовало начало продолжавшейся год работы по безопасной миграции нашего производственного приложения для работы поверх HHVM. В ходе этого процесса мы столкнулись с множеством различных проблем в различных областях нашего стека. Большинство серьезных препятствий, с которыми мы столкнулись, были общими проблемами, с которыми сталкивались и другие.В следующем разделе я расскажу о четырех универсальных препятствиях на пути к HHVM: устранение неожиданных несовместимостей между HHVM и интерпретатором по умолчанию; обход ожидаемой несовместимости между ними; обновление развертываний PHP; и обеспечение того, чтобы все было хорошо в смешанной среде.

Достижение паритета

PHP — это огромный язык . Одна только его основная среда выполнения содержит огромное количество функций, настроек конфигурации и классов, которые были накоплены в течение более чем десятилетия участия сообщества.Это даже не принимает во внимание огромный каталог расширений PHP, которые все должны быть перенесены на HHVM. Тот факт, что HHVM поддерживает почти идеальное функциональное поведение с интерпретатором PHP по умолчанию, сам по себе является невероятно впечатляющим достижением. Однако нам удалось обнаружить приличное количество поведенческих различий между двумя средами выполнения.

Мы обнаружили большинство различий во время выполнения в менее популярных частях PHP. Некоторые из этих различий были незначительными ошибками, которые привели к сбою модульного теста, а некоторые из этих различий были коварными ошибками, которые могли иметь ужасные последствия.HHVM с каждым днем ​​достигает более тесного паритета с интерпретатором PHP, но миграция большой базы кода неизбежно приведет к большему количеству расхождений в поведении. Автоматическое тестирование было единственной самой большой защитой, которая предотвратила влияние этих различий на наших пользователей. Простое прохождение нашего набора тестов PHPUnit под HHVM было большим усилием, которое потребовало множества исправлений четности. Ручное тестирование также предоставило еще одну незаменимую страховку, особенно для выявления плохого взаимодействия между внешними службами и HHVM.Мы обнаружили подавляющее большинство проблем с четностью до того, как HHVM коснулся производства, с помощью комбинации автоматизированного и ручного тестирования.

Исправление несоответствий времени выполнения в HHVM — увлекательный процесс. Сообщество HHVM очень активно, и помощь на GitHub или IRC-канале HHVM не займет много времени. Кодовая база HHVM в полной мере использует современные конструкции C ++, ее относительно легко понять и внести свой вклад. Перед выпуском HHVM мы внесли около 20 исправлений для различных проблем с четностью и улучшений.

Отличия по дизайну

В процессе миграции мы обнаружили несколько поведенческих несоответствий между двумя средами выполнения, которые были результатом фундаментального выбора дизайна. Это был, пожалуй, самый сложный класс несоответствий, с которым нужно было работать. Например, модель многопроцессорной обработки (MPM) HHVM сильно отличается от предыдущей модели MPM, которую мы использовали, — префорка Apache. HHVM выделяет один рабочий поток для обслуживания запроса, тогда как предварительная обработка Apache выделяет один рабочий процесс для обслуживания запроса.Это вызвало несколько тонких проблем. Первую ошибку было относительно просто исправить, как только она была обнаружена — мы использовали идентификатор процесса PHP для устранения неоднозначности журналов и других временных файлов. Поскольку HHVM использует один процесс, текущий идентификатор процесса больше не работает, чтобы различать параллельные запросы. Обнаружив это, мы провели тщательный аудит всех функций в нашей кодовой базе, на которые может повлиять новый MPM, например, установка маски создания режима файла и изменение каталогов.

Особенно неожиданное различие в поведении проявилось через функцию «memory_get_usage» в PHP, которая сообщает текущий объем памяти, выделенной для запроса. Для определенных классов потоковых запросов мы используем значение, сообщаемое этой функцией, для периодической очистки кеша в памяти. Разница заключается в jemalloc, библиотеке распределения памяти, предпочитаемой HHVM. Jemalloc — это распределитель на основе slab, что означает, что он выделяет память большими фрагментами и обрабатывает меньшие выделения, используя эти фрагменты.В HHVM «memory_get_usage» возвращает общий размер всех блоков, выделенных для этого запроса, а не фактический объем памяти, который запрос активно использует в своих блоках. Когда мы продолжили использовать «memory_get_usage» таким же образом в HHVM, определенные потоковые запросы работали неправильно и перегружали их локальные кеши, что, в свою очередь, приводило к гораздо большей нагрузке на наши серверные системы. К счастью, изменение нашего отчета о памяти в HHVM для отчета об объеме активно используемой локальной памяти запроса (что достигается установкой для параметра «$ real_usage» значения true) полностью устранило проблему.

Существует еще один, более опасный класс проблем, вызванный различиями в MPM HHVM: утечки памяти! В MPM-модуле Apache prefork медленные утечки памяти не вызывают большого беспокойства, поскольку рабочие процессы могут быть перезапущены после обслуживания настраиваемого количества запросов. В HHVM этой роскоши больше нет. Мы столкнулись с особенно неприятной утечкой памяти при запуске HHVM с нестандартной рабочей нагрузкой в ​​течение нескольких дней. После тщательного профилирования с помощью jemalloc мы отследили утечку до сторонней библиотеки и быстро исправили ее.После этого патча HHVM остается полностью стабильным в потреблении памяти, обслуживая миллионы запросов в течение многих дней для всех наших рабочих нагрузок.

Модернизация развертываний

Есть два фундаментальных различия в лучших практиках работы HHVM, которые заставили нас переосмыслить способ развертывания нашего PHP-приложения. Первое отличие состоит в том, что HHVM необходимо «подогреть» на новом коде, чтобы добиться максимальной производительности. Поскольку HHVM — это JIT-компилятор, ему необходимо запустить новый код несколько раз, прежде чем он сможет собрать достаточно информации для преобразования его в эффективную сборку.На практике это означает попадание в несколько важных конечных точек нескольких запросов curl перед обслуживанием живого трафика. Второе отличие состоит в том, что рекомендуется регулярно перезапускать HHVM. Это значительно упрощает обновление HHVM, а также обеспечивает хорошую защиту от утечек памяти в HHVM и связанных с ним библиотеках. Удовлетворение обоих этих ограничений потребовало небольшого изменения парадигмы от типичной модели развертывания PHP под Apache.

Ранее мы использовали один экземпляр веб-сервера Apache для обслуживания нашего сайта, и мы изменили кодовые базы, перевернув символическую ссылку, указывающую на текущую кодовую базу.Теперь у нас есть три экземпляра HHVM, готовых постоянно обслуживать трафик. В устойчивом состоянии один экземпляр HHVM обслуживает весь трафик от текущего приложения, а два других готовы к обслуживанию предыдущей и предыдущей-предыдущей версий (см. Диаграмму ниже). Каждый веб-сервер HHVM указывает на абсолютный путь, и когда мы хотим развернуть новую версию, мы просто останавливаем веб-сервер, указывающий на самую старую версию, запускаем его, указывая на новую версию, подогреваем его несколькими запросами curl, а затем перенаправляем трафик. к нему.Используя эту схему, удовлетворяются два наших ограничения, и становится проще реализовать откаты и канареечный процесс. Чтобы вернуться к предыдущей версии, мы перенаправляем трафик на экземпляр HHVM, обслуживающий предыдущую версию кода (обратите внимание, что этот экземпляр HHVM уже будет горячим). Для канареечного трафика к развертыванию нового приложения мы просто направляем только часть трафика к новому экземпляру HHVM, пока не будем уверены в новом развертывании. Этот процесс доказал свою надежность при работе с большими объемами трафика.

Существует в смешанном состоянии

Неудивительно, что самая опасная часть перехода на HHVM — это ее развертывание. Нет необходимости в тестировании или ручном контроле качества, которые могли бы гарантировать, что HHVM будет идеально обрабатывать все запросы и хорошо работать с последующими системами в производственной среде. HHVM хорошо себя проявил при интенсивном тестировании в подготовительной среде, но мы оставались параноиками. Более того, у нас не было возможности создать отдельную производственную среду только для чтения для HHVM, и мы не можем мириться с простоями.Единственный возможный способ развернуть HHVM — это делать это контролируемым образом с помощью длительного, хорошо наблюдаемого канареечного процесса. Это потребовало запуска HHVM в той же среде, что и Apache, и интерпретатор PHP по умолчанию. Возможность существовать в этом состоянии в конечном итоге позволила нам успешно выпустить HHVM без негативного воздействия на пользователя.

Наша кодовая база PHP взаимодействует с большим количеством различных серверных систем. К счастью, большинство взаимодействий происходит через запросы curl к внутренним API REST, которые проходят через очень хорошо протестированное и стабильное расширение curl в HHVM.Мы используем расширение PDO для взаимодействия с нашими серверами баз данных MySQL, которые также демонстрируют то же функциональное поведение, что и интерпретатор PHP по умолчанию. Потенциально проблемная внутренняя система была memcached по той простой причине, что для обеспечения полной совместимости между двумя средами выполнения обе среды выполнения должны иметь функционально эквивалентные расширения memcached, и обе должны одинаково сериализовать объекты. Если одна из сред выполнения сериализует объекты другим способом, то она может легко нанести ущерб другому, если получит объекты, сериализованные в разных форматах из memcached.Мы провели множество экспериментов в смешанных средах, чтобы убедиться, что ни время выполнения не отравило memcached, ни какое-либо другое внутреннее хранилище. Все работало на удивление хорошо, за исключением одного маленького углового случая: ArrayObjects. В стандартном интерпретаторе PHP расширение, реализующее ArrayObject, определяет настраиваемый формат сериализации, тогда как HHVM просто использует стандартную сериализацию объектов. Нам пришлось отключить кеширование ArrayObjects в нашем приложении, чтобы обеспечить совместимость с memcached. К счастью, мы не обнаружили никаких других несовместимостей до или во время развертывания.

Одним из наиболее полезных инструментов, которыми мы располагали во время развертывания, была наша чрезвычайно простая методология преобразования хоста. Несмотря на то, что совершенно очевидно, что нужно сделать преобразование в HHVM как можно проще, к нему все же стоит обращаться при каждой возможности. Мы решили развернуть HHVM для каждого хоста через марионетку, и наше преобразование контролировалось одним флагом в марионетке, который можно было регулировать по имени хоста. Преобразование хоста в HHVM и откат было таким же простым, как настройка условного флага; не требовалось удалять хост из балансировщика нагрузки или делать что-либо еще.Полный откат может быть завершен менее чем за 5 минут кем-то, кто находится в полусне в 3 часа ночи. Абсолютно необходимо иметь очень быстрый способ перемещения вперед и назад на нескольких хостах одновременно.

Все наши системы регистрации и мониторинга веб-приложений были жизненно важны в ходе развертывания, но особенно полезной оказалась одна форма мониторинга: мониторинг журнала ошибок HHVM на предмет новых ошибок. Мы ведем внутреннюю базу данных всех уникальных ошибок PHP, которые мы наблюдали в журнале ошибок Apache, и мы расширили эту систему, чтобы также принимать журнал ошибок HHVM.При развертывании HHVM эта система предупреждала нас о любых новых ошибках, возникающих в HHVM, после чего мы сортируем ошибку и используем нашу базу данных ошибок PHP, чтобы определить, была ли это уже существующей проблемой. Это дало нам дополнительное понимание того, вызывает ли HHVM какие-либо новые регрессии.

Пряник на конце: преимущества HHVM

В соответствии с нашими ранними тестами, HHVM в конечном итоге обеспечил поразительное сокращение задержки. На приведенном выше графике показана задержка в течение дня, когда мы развернули HHVM в большей части нашей производственной инфраструктуры. Очевидно, что HHVM значительно сократил задержку. В среднем HHVM уменьшил общую задержку на стороне сервера в 2,5 раза, где задержка на стороне сервера — это время, затрачиваемое между запросом, поступающим в нашу инфраструктуру, и уходом ответа. Это число тем более впечатляюще, потому что оно также включает время, потраченное на ожидание ответов от серверных служб, и, по сути, все запросы совершают множество обращений ко многим различным службам.Просто невозможно добиться такого резкого снижения задержки без HHVM; его достижения беспрецедентны. Самое главное, что влияние HHVM на задержку было очень легко заметить обычному пользователю.

HHVM также способствовал значительному повышению эффективности. Выше представлен график средней загрузки ЦП внешнего интерфейса в ходе развертывания HHVM на большинстве наших серверов.В среднем мы наблюдали падение загрузки ЦП чуть более чем в 2 раза. Это дает нам вдвое больше наших текущих возможностей внешнего интерфейса бесплатно, потому что загрузка ЦП является нашим основным ограничивающим фактором на машинах внешнего интерфейса. В нашем масштабе это означает очень значительную экономию затрат на серверы, потребление электроэнергии и снижение потребности в мощности центра обработки данных.

HHVM также предоставляет множество других удивительных функций помимо скорости и эффективности, в том числе:

• Возможность запускать код, написанный на Hack. Hack предоставляет множество функций, которые нам нужны в языке, включая систему выразительных типов, средство проверки типов и поддержку асинхронного выполнения. Мы серьезно оцениваем массовое внедрение Hack в нашу кодовую базу PHP.
• Сложные инструменты для профилирования. HHVM реализует множество механизмов профилирования, в том числе те, что можно найти в расширении XDebug, и профилировщик выборки на основе времени, получивший название Xenon. HHVM также прекрасно интегрируется с инструментами профилирования памяти jemalloc для предоставления подробных показателей и анализа в масштабах всего процесса.
• Больше возможностей для повышения скорости, эффективности и качества кода. Основное средство, которое HHVM предлагает в этой области, — это режим «авторитетного репо», в котором вы можете предварительно скомпилировать PHP до промежуточного представления и запустить его вместо этого. Авторитетный режим репо запрещает использование более динамичных средств PHP, таких как оценка строк как кода PHP. Наши эксперименты с ним показали повышение скорости и эффективности на 15%.
• Невероятно активное сообщество. HHVM делает удивительно быстрый прогресс в достижении паритета с интерпретатором PHP по умолчанию, улучшении производительности и переносе расширений. HHVM быстро выпускается, и сообщество очень быстро реагирует на проблемы и запросы на вытягивание.

Таким образом, перенос среды выполнения PHP на HHVM был непростым процессом, но оно того стоило. Это должно быть сделано осторожно, предварительно тщательно протестировав и зная об общих ловушках, но это вполне возможно сделать безопасно и с нулевым временем простоя.В основном это требует внимательного отношения к архитектуре развертывания, методологии преобразования, устранению всех существенных несовместимостей во время выполнения и мониторингу. HHVM обладает невероятным потенциалом для ускорения приложений PHP с привязкой к ЦП, а также обладает множеством других преимуществ. Мы невероятно рады тому, что HHVM теперь поддерживает Box, и мы все еще усердно работаем над тем, чтобы использовать весь потенциал HHVM, чтобы сделать Box максимально быстрым и надежным.

Комплект для модернизации вытяжного бокса Eaglemoss DeLorean

40 фунтов стерлингов.00 без НДС

НА ЗАКАЗ
