Cтол для ручной циркулярной пилы своими руками

Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая — то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. («Лень — двигатель прогресса» Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.

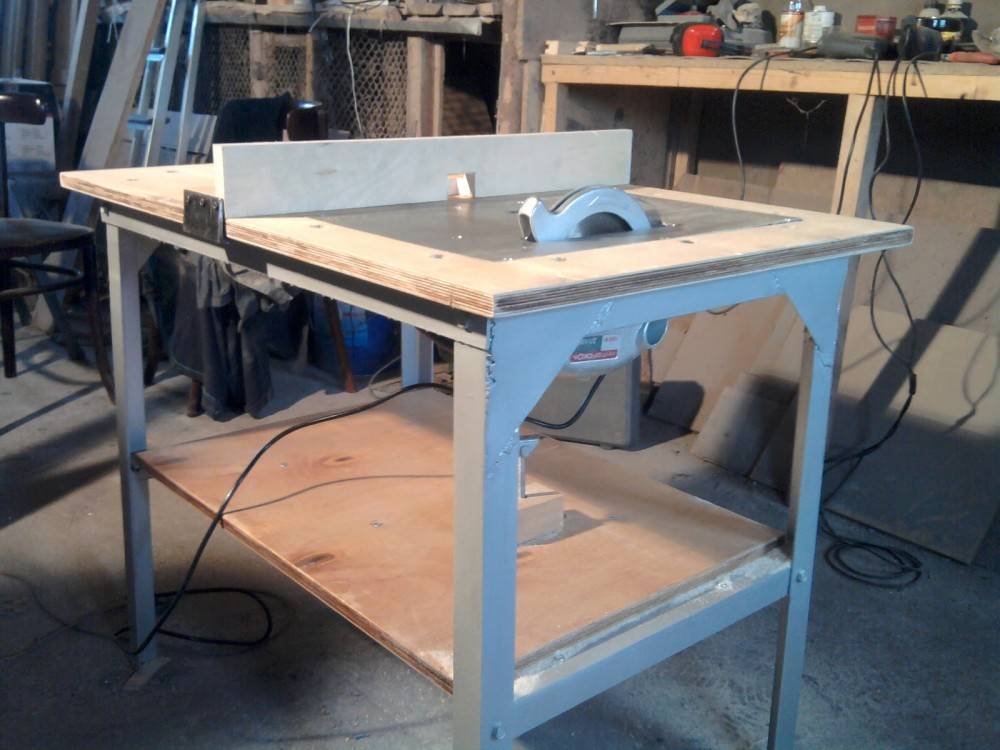

Стол получился простым, но вполне функциональным.
Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)

Упор для продольного пиления.

Для столешницы мне удалось на рынке найти лист ламинированной фанеры 9мм. Что очень порадовало он был идеально отпилен: все стороны строго 90^o. На столешницу прикрепил ручную циркулярку Black&Decker CD601. (1100 Вт, 5000 об/мин, 170мм). Пила может менять глубину и угол пропила.

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

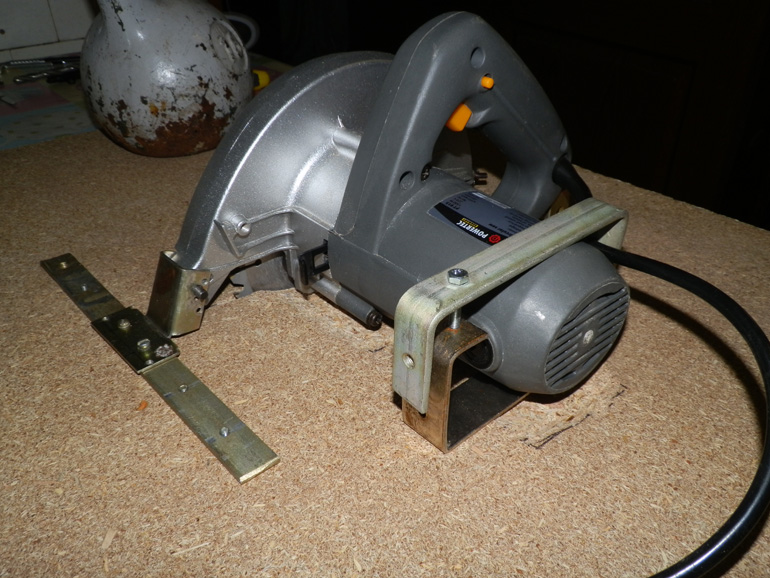

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.

Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.

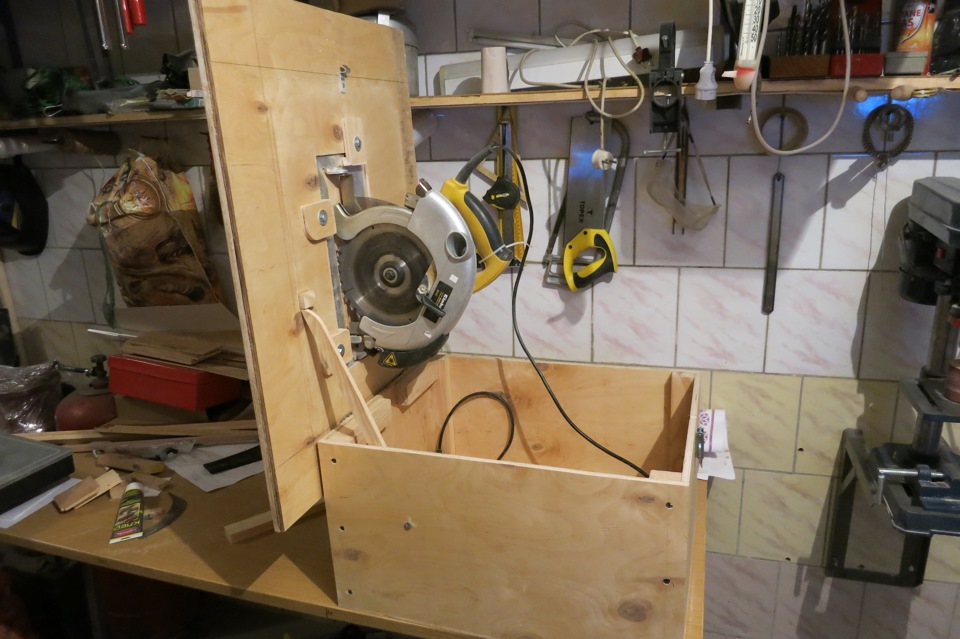

Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.

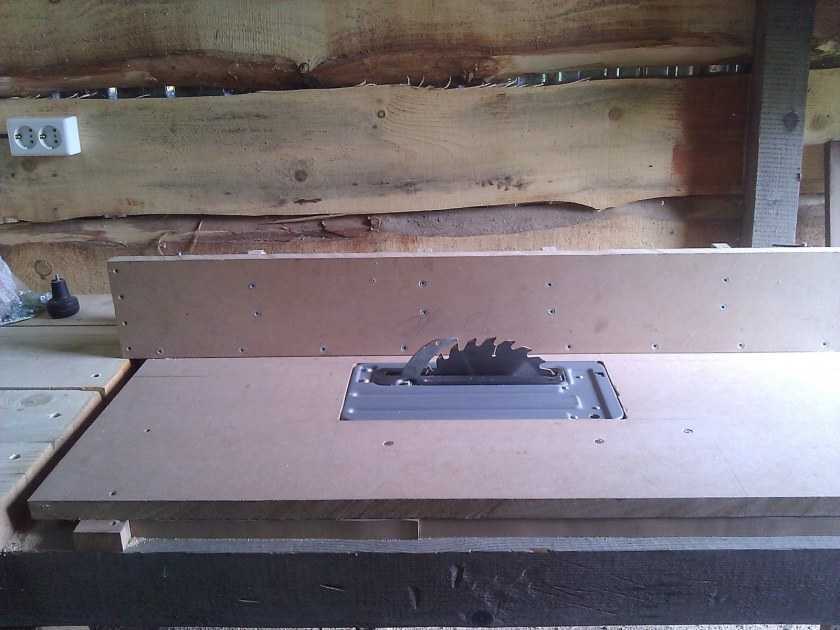

Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

Чтобы пуском пилы было удобнее управлять — поставил кнопку пуска (получилось, что это — самая дорогая деталь моего стола 🙂 )

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

Для поперечного пиления сделал вот такие салазки .

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90^о. Тонкие деревяшки можно класть внутрь салазок.

Вид снизу.

Вот так пилится рейка.

Можно даже нарезать рейку, как колбасу 🙂 Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

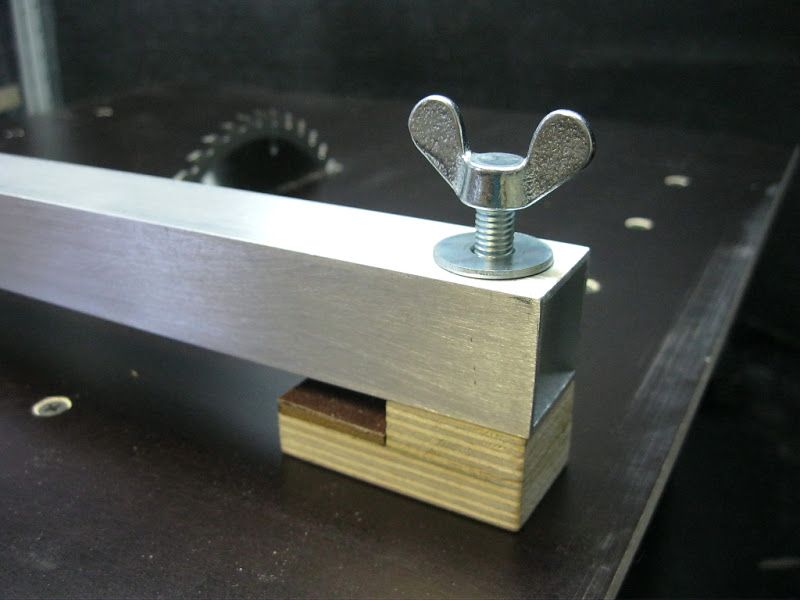

Для этого я купил алюминиевую трубу 30х30 и пару винтов М6 с барашками.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Упор получился простой и надежный.

Вцепляется в края мертвой хваткой.

У него есть только один недостаток — каждый раз, выставляя размер, приходится его выравнивать, чтобы он был строго параллелен диску.

И напоследок мелочь.

Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
— переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску

— поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
— Сделаю пылеотвод с верхней части стола.

(Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
— Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Другие интересные посты о моих самодельных инструментах:
+ Фрезерный стол.
+ Контейнер-ловушка для стружки.

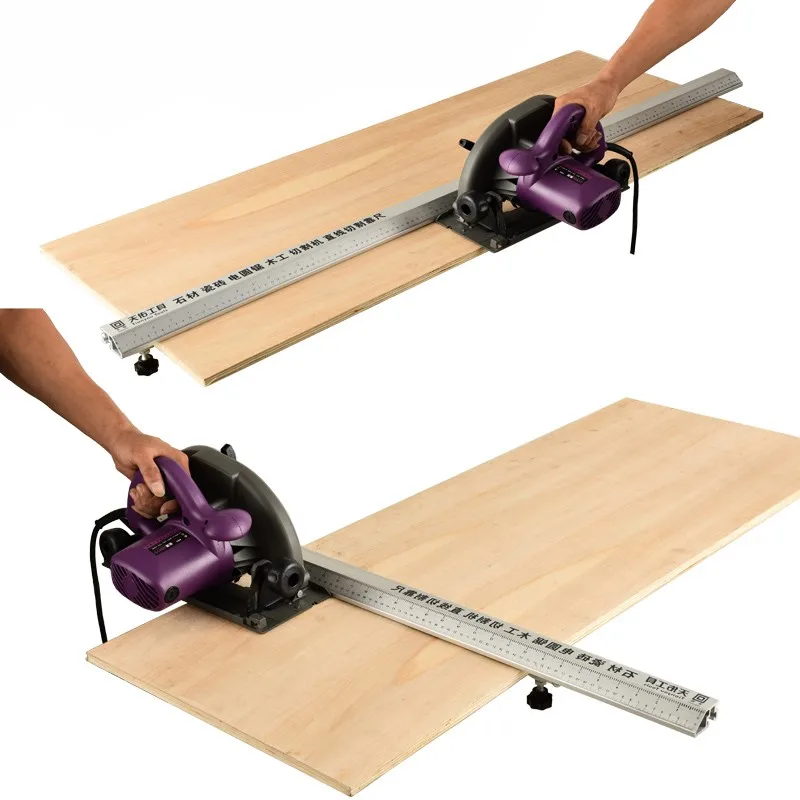

+ Направляющая для циркулярной пилы.

Метки: Дневник, Инструмент, Очумелые ручки

Стол для циркулярной пилы своими руками (21 фото + описание изготовления)

Cамодельный стол для ручной циркулярной пилы своими руками.

Приветствую! Для работы с деревом, очень часто приходится работать с ручной циркулярной пилой. Держать в руках пилу, не очень удобно для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки.

Т.к. мастерская у меня маленькая — то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. («Лень — двигатель прогресса» Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.

Упор для продольного пиления.

Стол получился простым, но вполне функциональным.
Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки.

Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

Чтобы пуском пилы было удобнее управлять — поставил кнопку пуска (получилось, что это — самая дорогая деталь моего стола. Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска. Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

Для поперечного пиления сделал вот такие салазки

Вот так пилится рейка. Можно даже нарезать рейку, как колбасу 🙂 Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

Для этого я купил алюминиевую трубу 30×30 и пару винтов М6 с барашками.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Упор получился простой и надежный. Вцепляется в края мертвой хваткой.

И напоследок мелочь. Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки, мебельный щит, фанеру. Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:

— переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
— поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
— Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
— Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.
