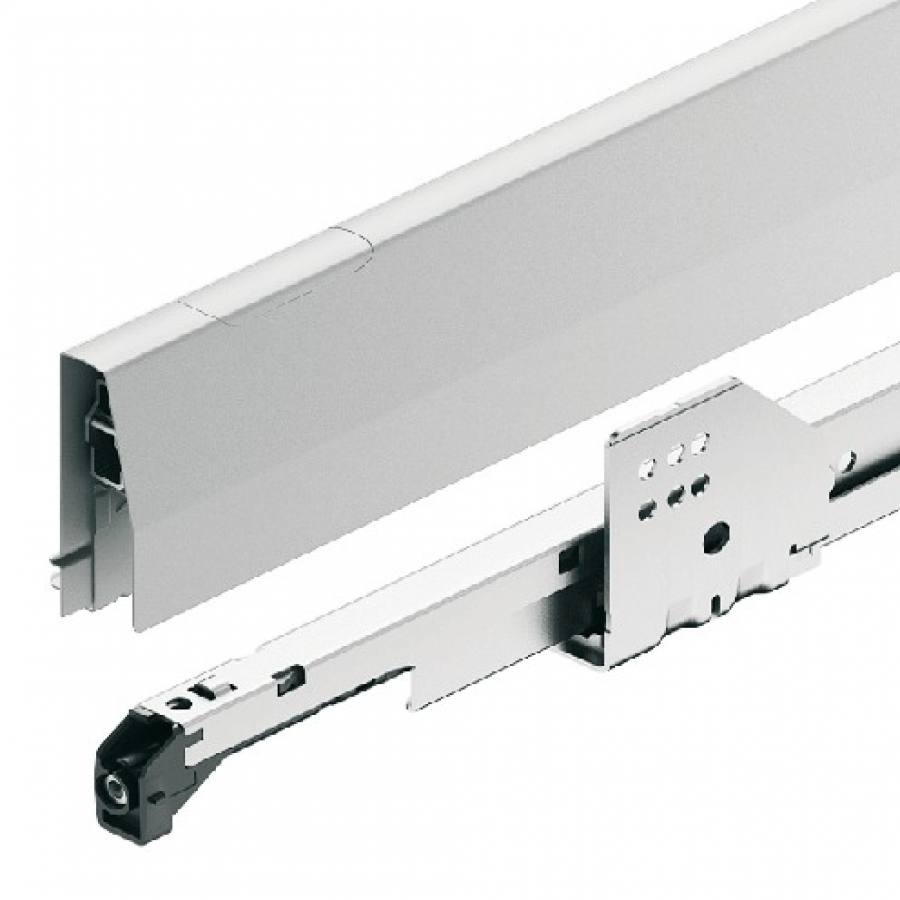

AvanTech YOU, комплект боковин выдвижного ящика, высота 77 мм AvanTech YOU, комплект боковин выдвижного ящика, высота 101 мм AvanTech YOU, комплект боковин выдвижного ящика, высота 139 мм AvanTech YOU, комплект боковин выдвижного ящика, высота 187 мм AvanTech YOU, комплект боковин выдвижного ящика, высота 251 мм AvanTech YOU боковина выдвижного ящика, высота 77 мм AvanTech YOU боковина выдвижного ящика, высота 101 мм AvanTech YOU боковина выдвижного ящика, высота 139 мм AvanTech YOU боковина выдвижного ящика, высота 187 мм AvanTech YOU боковина выдвижного ящика, высота 251 мм AvanTech YOU Inlay, комплект боковин выдвижного ящика, высота 187 мм AvanTech YOU Inlay, боковина выдвижного ящика, высота 187 мм Задняя стенка AvanTech YOU, высота 77 мм Задняя стенка AvanTech YOU, высота 101 мм Задняя стенка AvanTech YOU, высота 139 мм Задняя стенка AvanTech YOU, высота 187 мм Задняя стенка AvanTech YOU, высота 251 мм Cтальные задние стенки AvanTech YOU Соединитель задней стенки AvanTech YOU Cтабилизатор задней стенки AvanTech YOU Передняя панель для внутреннего ящика, высота 101 ммСортировать по: Сортировать по: По артикулу Наименование (по возрастанию) Наименование (по убыванию)
Загрузка.
.. Ожидайте…Что такое слайд с ящиком? — Слайд 101
Выдвижной ящик 101
Этот блог поможет вам понять, что выдвижные ящики приведены также некоторые термины и соображения, которые следует учитывать при выборе выдвижного ящика для включения в свой следующий проект. Как только вы поймете основы, вам будет намного проще определить, какой выдвижной ящик лучше всего подходит для вашего приложения.
Что такое выдвижной ящик?
Салазки выдвижных ящиков, или иногда называемые роликами выдвижных ящиков, представляют собой механизм, который обеспечивает телескопическое движение по одной оси. Они обычно используются в широком спектре бытовых или офисных приложений, таких как ящики стола, кухонные шкафы и выдвижные разделочные доски, но могут использоваться в широком спектре приложений, требующих линейного удлинения и втягивания. Направляющие ящика обычно работают, позволяя одному компоненту канавки скользить по подвижному компоненту, что позволяет всему механизму выдвигаться или втягиваться.
Направляющие ящика не моторизованы, но могут быть соединены с линейным приводом для обеспечения большей устойчивости. Как правило, вы будете использовать пару направляющих для выдвижных ящиков в любом приложении и, скорее всего, встретите два основных типа: роликовые направляющие и направляющие на шарикоподшипниках.

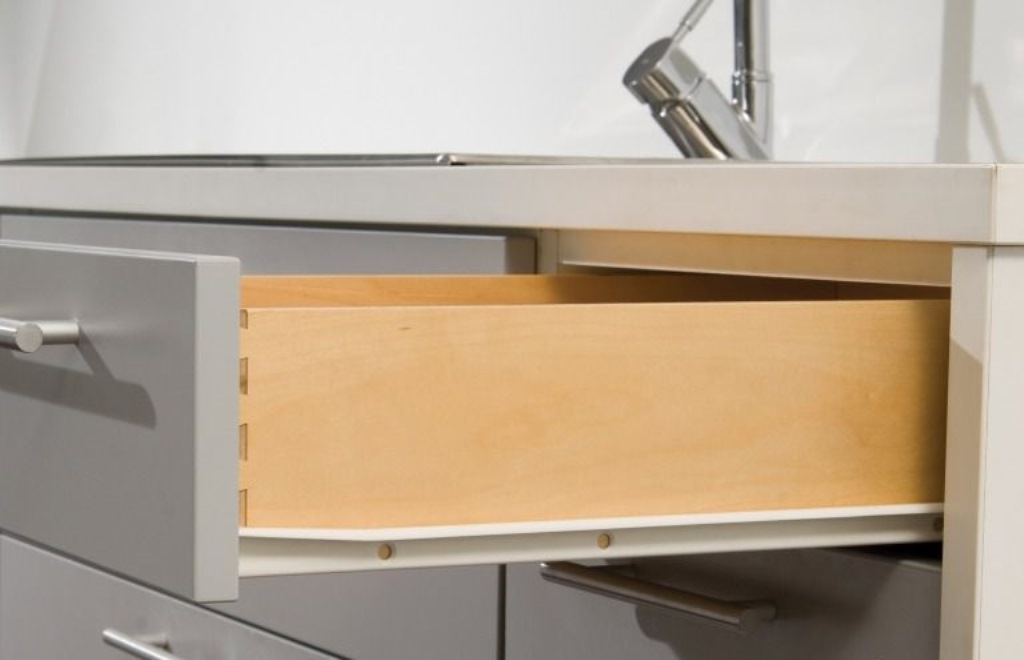

Слайды ящика в использовании
Типы выдвижных ящиков
1) Роликовые слайды
Роликовые направляющие состоят из двух компонентов: корпуса и выдвижного ящика, каждый из которых имеет собственный ролик, обычно сделанный из пластика. Как следует из их названий, элемент шкафа устанавливается на устойчивый или заземленный компонент, то есть шкаф, а элемент ящика прикрепляется к движущемуся компоненту, то есть к ящику. Каждый ролик войдет в канавку на другом элементе и будет находиться на противоположных концах механизма при полном втягивании, когда ролик элемента шкафа находится спереди. Когда механизм выдвигается, ролик элемента шкафа позволяет выдвижному элементу перемещаться наружу, а ролик элемента ящика следует в пазу элемента шкафа.
При полном выдвижении два ролика встретятся. Эта конструкция с двумя роликами придает механизму горизонтальную устойчивость и позволяет увеличивать высоту.
2) Направляющие на шарикоподшипниках
Направляющие на шарикоподшипниках используйте шарикоподшипники вместо роликов для обеспечения телескопического движения. Они также используют третий компонент, промежуточный элемент, который взаимодействует с двумя наборами шарикоподшипников. Первый набор сопрягается с канавками элемента шкафа и промежуточного элемента, тогда как второй набор сопрягается с канавками промежуточного элемента и элемента ящика. Когда механизм выдвигается, первым перемещаемым элементом является выдвижной элемент, который скользит по шарикоподшипникам между собой и промежуточным элементом. Как только выдвижной элемент достигает конца шарикоподшипников, промежуточный элемент начинает скользить по шарикоподшипникам между собой и элементом шкафа до полного выдвижения. Как и в двухроликовой конструкции, шарикоподшипники в каждой канавке механизма придают ему горизонтальную устойчивость и позволяют горизонтальное расширение.
Пример Направляющие ящика на шариковых подшипниках
Примечание: некоторые направляющие на шарикоподшипниках позволяют отсоединить выдвижной элемент от остальной части механизма, нажав на рычаг освобождения, для установки, но это не всегда так.
Вообще говоря, направляющие на шарикоподшипниках обладают большей прочностью и имеют большую грузоподъемность по сравнению с направляющими на роликах. Версии суппортов на шарикоподшипниках для тяжелых условий эксплуатации также доступны для более жестких и тяжелых условий эксплуатации.
А как насчет направляющих?
Направляющие рельсы, или также называемые линейными направляющими, — это еще один немоторизованный механизм, обеспечивающий линейное движение. Они состоят из двух основных компонентов: каретки и рельса. Хотя существуют различные типы направляющих рельсов, они обычно работают с подшипниками, находящимися внутри каретки, которые входят в канавки направляющей, что позволяет каретке скользить вперед и назад по направляющей.
Направляющие рельсы обычно используются в промышленных и роботизированных приложениях, таких как станки с ЧПУ, где требуется точное линейное движение.
Пример Скользящая рейка
Хотя как направляющие, так и направляющие ящиков допускают линейное движение, основное различие между ними в функциональном отношении заключается в том, что направляющие ящиков телескопические, а направляющие — нет. На практике это означает, что направляющая вашего ящика сложится внутрь, а направляющие будут иметь фиксированную длину. Существуют также другие различия, такие как толщина механизма и номинальная нагрузка, которые необходимо учитывать при выборе между двумя механизмами.
Соображения
Вот несколько соображений и факторов, которые следует учитывать при выборе или проектировании выдвижных ящиков. Для этого выбора я называю движущийся компонент выдвижным ящиком, а устойчивый компонент — компонентом шкафа.
1) Номинальная нагрузка
Номинальная нагрузка или грузоподъемность — это максимально допустимая нагрузка или вес, с которыми ползун ящика может выдержать до отказа, и может быть ключевым фактором при выборе между стандартная направляющая ящика или сверхмощный.
Это может показаться простым; просто убедитесь, что вы не превышаете свой лимит, верно? Хотя ваш выдвижной ящик может вмещать 300 фунтов, это не значит, что ваш дизайн будет. Нагрузка, которую несут направляющие ящика, вызовет напряжение сдвига в монтажных крепежных деталях направляющих ящика и вызовет соответствующую силу на элементе шкафа. Если эти компоненты не могут удерживать 300 фунтов, ваш дизайн тоже не выдержит. Чтобы избежать неожиданного отказа, вам следует определить допустимую нагрузку для всей конструкции, зная, что номинальная нагрузка каждого отдельного компонента является ограничивающим фактором.
Напряжение сдвига на болте[1]
2) Максимальное расширение
Вы будете иметь представление о том, как далеко вы хотите, чтобы выдвигался выдвижной ящик. Таким образом, вам понадобится выдвижная направляющая с максимальным выдвижением, насколько это необходимо. Это также определит общую длину и длину полностью втянутого выдвижного ящика.
Вообще говоря, ваше максимальное разгибание будет равно длине полностью втянутого вами тела и половине вашей общей длины. Компонент шкафа и компонент ящика также должны быть такой же длины, как длина полностью втянутого вами, чтобы обеспечить безопасную установку направляющих ящика.
Простой технический чертеж направляющей ящика на шарикоподшипниках
3) Толщина
Толщина механизма скольжения ящика — еще одно соображение, которое вам нужно будет учесть при разработке. Толщина механизма определит, сколько зазора вам понадобится между компонентом шкафа и компонентом ящика. Если эти факторы ограничивают ваш дизайн, то толщина направляющей ящика будет очень важным аспектом выбора правильного.
4) Монтаж
Чаще всего вы устанавливаете каждую направляющую ящика на противоположных сторонах друг друга в вертикальной конфигурации. Хотя есть такие, которые можно установить на нижней стороне компонента выдвижного ящика, или для них требуется только одна выдвижная направляющая, вы всегда должны следовать рекомендациям производителя.
Если ваш производитель предлагает конфигурацию с нижним креплением, всегда проверяйте, не влияют ли на эту конфигурацию другие факторы, такие как номинальная нагрузка. Еще один аспект, который следует учитывать при установке, — это схема отверстий для ваших креплений. Если вы обрабатываете детали для вашего проекта, вы должны убедиться, что используете правильную схему отверстий для направляющих ящика, а также убедитесь, что отверстия выровнены.
Теперь, когда вы понимаете основы слайдов ящика, вы должны чувствовать себя уверенно, зная, что вы ищете в своем следующем проекте. Просмотрите наш выбор слайдов ящиков Здесь в Firgelli Автоматизация, чтобы найти то, что люксы ваши потребности.
Ссылки:
(1) http://www.engineeringarchives.com/les_mom_singledoubleshear.html
Share This Article
Tags:
Home-automation
Need Help Finding the Right Actuator?
We precision engineer and manufacture our products so you get direct manufacturers pricing.
We offer same day shipping and knowledgeable customer support. Try using our Actuator Calculator to get help picking the right actuator for your application.
Actuator Calculator
Особенности и системы направляющих для ящиков
Особенности и системы направляющих для ящиков | Томас Регут Прислушиваясь к мнению наших клиентов, мы постоянно разрабатываем новые идеи для наших телескопических направляющих . Мы можем поставлять телескопические шарикоподшипниковые направляющие по индивидуальному заказу с целым рядом функций и систем, таким образом, мы можем предложить вам как нашему клиенту дополнительную ценность. В нашем селекторе продуктов вы можете найти нашу полную программу продуктов из наших направляющие ящика . На странице сведений о продукте вы можете узнать, какая функция и/или система возможна для каждой конкретной телескопической направляющей.
Вы также можете загрузить наш полный обзор продуктов и функций.
За прошедшее время мы разработали функции для различных систем закрывания, таких как демпферы плавного закрывания и втягивающие механизмы, которые можно комбинировать с различными типами телескопических направляющих. Другие функции скольжения шарикоподшипника, такие как блокировка и блокировка или даже комбинированные также доступны в компании Thomas Regout International B.V. Наряду с нашими функциями и системами у нас также есть различные крепления для наших направляющих для выдвижных ящиков; отверстия, отверстия с потайной головкой, выступы, пресс-вставки и кронштейны — все это примеры, которые могут быть изготовлены заказчиком в соответствии с вашими требованиями.
Пожалуйста, перейдите на наш канал Youtube, чтобы ознакомиться с различными функциями.
Некоторым нашим клиентам нужна полная система с встроенными направляющими для выдвижных ящиков .
Рядом с кладовой у нас есть I Интегрированная система замков скольжения (ISL) и Универсальная Система замков для выдвижных ящиков (UDL) в сочетании с направляющими на шарикоподшипниках Thomas Regout.
Интегрированная система выдвижных замков (ISL) предназначена для предотвращения возможности открытия нескольких ящиков в шкафу одновременно. Таким образом исключается риск опрокидывания шкафа (Anti-Tilt). Кроме того, систему ISL можно комбинировать с центральным замком. Эта система, которую можно легко установить в шкаф, соединяет ISL с направляющими ящика вместе с центральным замком в шкафу. Он также подготовлен для применения в флиппер-дверцах. Система запирания имеет функцию самонастройки, которая позволяет закрыть замок, даже когда ящик еще открыт. После закрытия ящика он также будет заблокирован. Таким образом, имеется один центральный замок для фиксации всех направляющих ящиков, оборудованных ISL, и положение замка может быть свободно определено (также фиксация в передней части ящика).
Слайды ISL имеют встроенную функцию втягивания, а также могут использоваться отдельно.
Универсальная система замков для ящиков (UDL) представляет собой индивидуальную запорную планку и систему защиты от опрокидывания для шкафов с инструментами, которые можно комбинировать с телескопическими направляющими для ящиков, имеющими предохранитель или замок. -в характеристике. Универсальная система замков для ящиков решает многие проблемы, связанные с безопасностью и безопасностью. Кроме того, он предотвращает неправильное использование и случайную самоблокировку, если он используется ненадлежащим образом. Мы упростили сборку наших шарикоподшипниковых направляющих вместе с более качественным замковым механизмом, отвечающим требованиям безопасности RAL. Нужна дополнительная информация о нашей универсальной системе блокировки ящиков?
Пожалуйста, свяжитесь с нашим отделом продаж или прочитайте нашу брошюру.
Новости
Посетите нас на выставке NTEA Work Truck Show 2023
проект ЛОШАДЬ
Профессиональное решение для хранения в движении
В центре внимания: наша функция втягивания!
Статья о нашем партнерстве с Robotize
Типы направляющих для шкафов
Узнайте о различных типах направляющих для ящиков и о том, как они улучшают дизайн ящиков
Выдвижные ящики являются основным предметом мебели в большинстве домов.
Они используются для хранения всевозможных вещей, от одежды до инструментов, и бывают разных стилей и дизайнов. Но задумывались ли вы когда-нибудь о механизме под ящиком, который позволяет ему открываться и закрываться? Этот механизм называется выдвижным ящиком.
В этой статье мы рассмотрим различные типы направляющих для выдвижных ящиков и способы их использования для улучшения дизайна выдвижных ящиков. Мы также обсудим преимущества различных типов направляющих для выдвижных ящиков и дадим советы о том, как выбрать правильный для ваших нужд.
Знакомство с направляющими для ящиков
Направляющие для ящиков, также известные как направляющие или направляющие, представляют собой механизмы, которые позволяют ящикам плавно открываться и закрываться. Они устанавливаются сбоку, снизу или даже под ящиком, в зависимости от типа направляющих.
Направляющие для ящиков бывают разных размеров и стилей, но все они имеют одни и те же основные компоненты.
Они состоят из двух частей: неподвижной части, обычно прикрепленной к шкафу или предмету мебели, и подвижной части, которая крепится к самому ящику. Две части соединены комплектом роликов или подшипников, что позволяет ящику плавно открываться и закрываться.
Типы направляющих для ящиков
Направляющие для ящиков бывают пяти различных типов. Каждый тип имеет свои преимущества и недостатки, поэтому важно понимать различия перед покупкой.
Боковое креплениеНаиболее распространенный тип направляющих — боковые направляющие. Как следует из названия, эти направляющие устанавливаются по бокам ящика. Обычно они сделаны из металла и имеют пару направляющих, по которым выдвигается ящик. Направляющие с боковым креплением, как правило, дешевле, чем другие типы направляющих, но они также не так долговечны.
Нижнее крепление Направляющие нижнего крепления аналогичны направляющим бокового крепления, но вместо того, чтобы устанавливаться на боковые стороны ящика, они устанавливаются на дно.
Этот тип слайдов дороже, чем слайды с боковым креплением, но они также намного долговечнее и обеспечивают лучшую стабильность.
Нижний монтаж
Направляющие нижнего монтажа устанавливаются под выдвижным ящиком, что делает их идеальными для ящиков, которые слишком неглубокие для установки боковых или нижних направляющих. Они дороже, чем боковые или нижние слайды, но обеспечивают гораздо более плавную работу.
Push-to-OpenНаправляющие с функцией Push-to-open — это новый тип направляющих для выдвижных ящиков, который не требует от пользователя открывания ящика. Вместо этого пользователь просто толкает ящик в определенном направлении, чтобы открыть его. Эти горки дороже, чем другие типы горок, но они имеют более современный вид и более плавную работу.
Плавное закрывание
Плавное закрывание — это тип направляющих, которые медленно и бесшумно закрывают ящик. Это отлично подходит для предотвращения захлопывания ящиков, что может быть шумным и со временем может привести к повреждению ящика.
Шлепанцы с плавным закрыванием дороже, чем другие типы шлепанцов, но они обеспечивают более роскошный вид.
Преимущества различных типов направляющих для ящиков
Каждый тип направляющих для ящиков имеет свой собственный набор преимуществ. Направляющие с боковым креплением являются наиболее доступным вариантом и отлично подходят для приложений, где стоимость имеет значение. Направляющие с нижним креплением дороже, но они обеспечивают лучшую стабильность и долговечность. Направляющие с нижним креплением отлично подходят для неглубоких ящиков, а направляющие, открываемые нажатием, выглядят более современно. Наконец, плавно закрывающиеся направляющие создают ощущение роскоши и не дают ящикам захлопываться.
Как правильно выбрать направляющую для выдвижного ящика
При выборе подходящей направляющей для выдвижного ящика необходимо учитывать несколько факторов. Во-первых, учитывайте вес ящика. Если ящик очень тяжелый, подумайте об использовании более прочной направляющей, например, с нижним или нижним креплением.
Во-вторых, обратите внимание на размер ящика. Если ящик неглубокий, то лучшим вариантом может стать направляющая для нижнего крепления. В-третьих, подумайте о том, какой образ вы хотите. Если вам нужен современный внешний вид, то лучшим вариантом может стать задвижка, открывающаяся нажатием. Наконец, подумайте о стоимости. В зависимости от вашего бюджета вы можете выбрать более доступную боковую направляющую.
Советы по установке направляющих для ящиков
После того, как вы выбрали правильную направляющую для ваших нужд, важно правильно ее установить. Внимательно прочтите инструкции, прилагаемые к слайду, и следуйте им шаг за шагом. Также рекомендуется измерить ящик и шкаф, чтобы убедиться, что направляющая подойдет правильно.
При установке слайда обязательно используйте подходящее оборудование. Многие слайды поставляются с винтами и скобами, предназначенными для слайда. Если вы не знаете, какой тип оборудования использовать, обратитесь к инструкциям производителя или обратитесь за помощью к профессионалу.
Общие проблемы с направляющими для выдвижных ящиков и их решения
После установки направляющих для выдвижных ящиков важно регулярно проверять их, чтобы убедиться, что они работают должным образом. Если вы заметили какие-либо проблемы, например, ящик не открывается или не закрывается должным образом или слайдер издает слишком много шума, вам может потребоваться внести некоторые коррективы.
Наиболее распространенная проблема с направляющими ящиков заключается в том, что они со временем расшатываются. Чтобы исправить это, затяните винты, которые удерживают слайд на месте. Если слайд не работает должным образом, вам может потребоваться заменить ролики или подшипники.
Заключение
Направляющие для ящиков являются важным компонентом дизайна ящиков и могут улучшить внешний вид любого предмета мебели. Существует пять основных типов направляющих для выдвижных ящиков, каждый из которых имеет свои преимущества и недостатки.
