Механизм пантограф в диванах это как: Механизм пантограф для дивана

Механизм трансформации «Пантограф»

Название это «украдено» у шкафа-купе. Там это приспособление для хранения одежды, подъемный механизм, своеобразный мебельный лифт. Подъемный механизм есть и в этом диване, а под поднимающимся сиденьем предусмотрены ящики для белья. Собственно, механизм этот и был разработан на основе еврокнижки, отсюда и одно из названий «шагающая еврокнижка», только составные части дивана не выкатываются, а вышагивают, как у механизма «пума». «Тик-так» его назвали за характерные щелчки и за алгоритм действия. Как он выглядит? Раскладываем диван по следующему алгоритму:

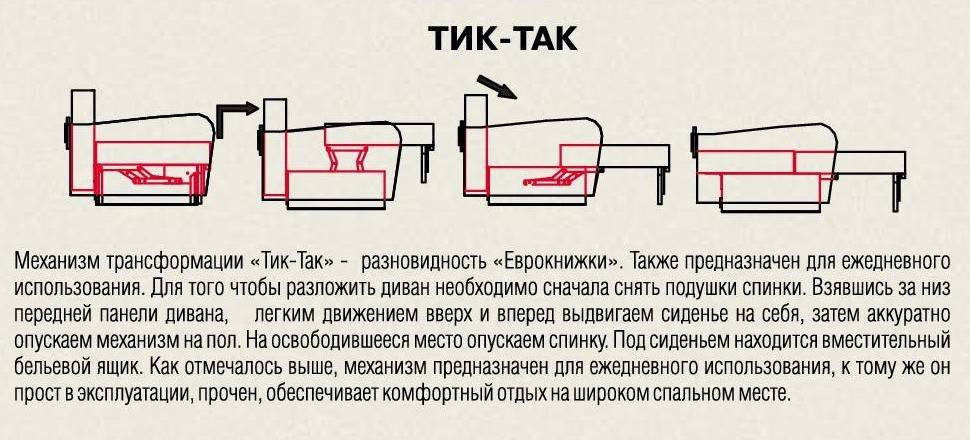

Схема трансформации механизма пантограф

1. Убираем с него декоративные подушки и пледы.
2. Приподнимаем переднюю часть и тянем на себя до упора. Для удобства в нем часто предусмотрены специальные петли или поручни – «тик».
3. Опускаем на пол.
4. На освободившееся место опускаем спинку – «так».

Спальное место готово. Не забудьте только вытащить ремешок для удобного складывания.

Теперь действуем в обратном направлении:

1. За тот самый ремешок, о котором вы не забыли поднимаем спинку в исходное положение.
2. Приподнимаем сиденье и аккуратно толкаем его к спинке.

Когда мы выдвигаем сиденье, под ним освобождается большая ниша для одеял и белья. Диван-пантограф очень удобен в эксплуатации и способен украсить любой интерьер.

Мягкая мебель

Прямой диван-пантограф

Диваны-пантографы выпускают в разных модификациях: прямые, угловые, п-образные. Прямой диван может состоять либо из одного блока, либо из двух, которые раскладываются независимо. Давайте на его примере немного разберем механизм.

Раскладывание дивана с механизмом пантограф

У него есть специальный пружинный элемент, который и позволяет приподнять сиденье вверх, а затем выдвинуть вперед. Основой трансформации является маятниковое устройство, а пружины и штанги синхронизируют механизм, делая его более надежным. В результате больших усилий трансформация дивана не требует, с механизмом может справиться и ребенок, и хрупкая девушка.

 Диван может выдержать нагрузку до 240 килограмм.

Разложенный диван

Угловой диван-пантограф состоит из одной раскладывающейся части, которая дополняет неподвижную до полноценного спального места. В угловых моделях ящиков для белья может быть больше.

Открытые ящики для белья большого дивана

П-образный диван-пантограф – разновидность углового. Он состоит из трех частей, из которых подвижными могут быть либо одна, либо две. В разложенном виде это очень просторное ложе, этакий спальный аэродром, и, конечно, он подойдет только для просторных помещений.

Классический диван-пантограф

У дивана с таким гордым названием, разумеется, есть свои достоинства и недостатки. Сначала похвалим:

• Механизм простой, предназначен для ежедневного использования.
• Место для сна получается ровное, комфортное.

Раздвижной диван с большим спальным местом

• Ящики для хранения белья просторные и вместительные.
• Он не ездит по полу, не портит напольное покрытие, не угрожает ковру с длинным ворсом.
• Конструкция прочная и надежная.
• Его можно поставить вплотную к стене, он не требует зазора.

Диван с подлокотниками-ящиками

Недостатки:

• Если диван прямой, то спальное место может показаться недостаточно широким, угловые же модели стоят дорого.
• Сам механизм – дорогой, поэтому даже на прямые диваны цена выше, чем у других.

Механизм пантограф в диванах — это как?

Что представляет собой механизм пантограф в диванах, как раскладывается, какие особенности и вообще как это обсудим в данной статье.

Выбор дивана – дело увлекательное, но и ответственное! Ведь нужно решить так много задач одновременно: вписать новый предмет мебели в интерьер, чтобы подходил по цвету и стилю, подобрать подходящую по размерам модель, определиться с механизмом трансформации. С последним могут возникнуть сложности, ведь прогресс не стоит на месте и конструкторы изобретают все новые и новые варианты!

Механизм «пантограф», иначе называемый «тик-так», «пума», есть не что иное, как усовершенствованная «еврокнижка» (поэтому еще одно его название — «шагающая еврокнижка»). В последней спальное место образуется путем выдвижения сиденья вперед и опускания спинки. В «пантографе» суть остается такой же, за исключением того, что платформа не выдвигается, а поднимается, как бы шагая вперед. Благодаря этому устраняется недостаток традиционной «еврокнижки», когда ножки могут поцарапать пол при раскладывании.

Преимущества и недостатки

• Подходит для ежедневного использования благодаря простоте трансформации и удобству спального места.
• Надежность. Механизм долговечен, поскольку выполнен из качественных материалов. Если вы заметили, что что-то начало поскрипывать, смажьте механизм в местах соединений (достаточно пары капель машинного масла).
• Наличие ящиков для хранения. В них можно сложить постельное белье, одеяла и подушки. Туда же можно складывать на ночь съемные декоративные подушки.
• Вариативность дизайна. Существуют прямые, угловые и модульные модели, с подлокотниками и без, с подголовниками и пуфами.
• Прочность. Выдерживают вес до 240 кг.

Из относительных недостатков можно назвать глубину сиденья в сложенном состоянии.

Элитная мебель на заказ

РеклайнерСистема регулировки положения спинки и подножия, оснащается электродвигателем, может работать как от сети, так и от аккумулятора.

Перейти в каталог

Стиль

Модели с механизмом «пантограф» — это всегда ровное сиденье и ровная спинка. Если вам нравятся декоративные утяжки, дополнительные строчки, лучше обратить внимание на другие механизмы.

Особенности конструкции

Двухчастный механизм, состоящий из «шагающей» платформы и опускающейся крышки.

Как разложить «пантограф»

1. Следует убрать все с сиденья (декоративные подушки, вещи).
2. Изделие может быть оснащено тканевыми петлями или специальными ручками. Если их нет, то просто приподнять платформу, подхватив ее снизу.
3. Потянуть платформу вверх и на себя.
4. Опустить, как крышечку, спинку.

Материалы

Элитное качество мебели премиум-класса складывается из великолепного дизайна и использования только самых лучших материалов. Равное внимание уделяется каркасу и наполнителям (массив, пенополиуретан, синтепух, утиный пух) и обивке (эксклюзивные кожа и текстиль).

Механизмы для мебели, мелкие детали для мебели, Effegibrevetti

Механизмы для мебели, мелкие детали для мебели, Effegibrevetti

Откройте для себя все наши петли, фурнитуру и механизмы для мебели.

Мы разрабатываем мебельные механизмы

с расширенной функциональностью и тщательно продуманным дизайном, которые можно применять к самой разнообразной мебели. Выбирая наши решения, вы можете добиться максимальной оптимизации пространства, в котором находится мебель, так как наши механизмы гарантируют минимальные требования к пространству.

Evo O

Evo O — дверной механизм с косым открыванием, разработанный специально для модульной мебели.

Pegaso

Pegaso – это механизм для шкафов, который позволяет открывать в горизонтальном направлении двери с пантографом, массивные двери и двери с рамой.

MicroWinch

MicroWinch – механизм для распашных, сплошных и рамных дверей. Механизм симметричен и может быть установлен как на…

NanoWinch

NanoWinch – это механизм для глухих и рамных откидных дверей. NanoWinch симметричен и может применяться как на…

MiniWinch

MiniWinch — это механизм для глухих и рамных откидных дверей, предназначенный для установки с обеих сторон шкафа.

Лебедка

Лебедка представляет собой механизм для сплошных или рамных откидных дверей.

Unico

Unico представляет собой механизм для распашных дверей со встроенной петлей.

Plano

Plano — копланарный механизм для раздвижных дверей , предназначенный для установки на мебель различных размеров.

Click

Click — запатентованный механизм Push-to-open для открывания дверей без ручки.

Evo P

Evo P – это запатентованная пакетная дверная система, специально разработанная для модульной мебели.

Evo V

Evo V — механизм открывания вертикальной двери, предназначенный для модульной мебели.

Evo R

Evo R – механизм для откидных дверей, разработанный специально для модульной мебели.

SlimWinch

SlimWinch – механизм для откидных дверей толщиной от 18 мм.

Косое отверстие

Все механизмы наклонных дверей Effegibrevetti предназначены для повышения стоимости и качества мебели, на которой…

Механизмы для складных дверей

Механизмы складывания дверей, запатентованные Effegibrevetti, позволяют конечному пользователю перемещать дверь простым нажатием….

Открытие нажатием

Те, кто утверждают, что предмет мебели с высокими эксплуатационными характеристиками — это тот, у которого есть ручки, не знали и не испытывали…

Системы вертикального открывания

Наш механизм вертикального открывания разработан таким образом, чтобы конечный пользователь мог обращаться с ним просто и удобно. …

Дверные системы с пантографом

Наш пантографный дверной механизм предлагает профессионалам в области мебели возможность быстрой, практичной и безопасной сборки. Они…

Системы откидных дверей

Наш дверной механизм с откидными створками разработан, чтобы предоставить профессионалам мебельной промышленности профессиональное решение. Для…

Системы раздвижных дверей

Запатентованные механизмы раздвижных дверей Effegibrevetti обеспечивают плавное и бесшумное открытие и закрытие двери….

Самые просматриваемые

Просмотрите самые популярные продукты и узнайте больше об их технических характеристиках и областях применения.

Анкор ДС-30

Анкор ДС-30 — петля для распашных дверей , предназначенная для тяжелых дверей.

Пегасо

Pegaso – это механизм для шкафов , который позволяет открывать в горизонтальном направлении двери с пантографом, массивные двери и двери с рамой.

Унико

Unico представляет собой механизм для откидных дверей со встроенной петлей.

Узнайте больше о наших мебельных петлях, мебельной фурнитуре и мебельных механизмах.

Свяжитесь с нами

древесина — Какой механизм поддерживает стабильность этой полки

спросил

3 года 3 месяца назад

Изменено 9несколько месяцев назад

Просмотрено 851 раз

Я хочу знать, какой механизм поддерживает устойчивость этой полки даже при наклоне стены-кровати:

Я хотел бы сделать что-то подобное сам (правда, не для кровати).

Я исследовал подвес + полки, но мне не повезло.

Может ли кто-нибудь указать мне правильное направление? У этого механизма есть название? Какие законов физики , которые делают это возможным?

Примечание. GIF взят из видео с кроватью Oslo с сайта resourcefurniture.com. 4

Общий термин для шарнира, который позволяет чему-то двигаться, но сохраняет ту же ориентацию, называется «шарнир пантографа». Общий термин для этого типа кровати — «кровать Мерфи».

Механизм пантографа принимает различные формы, но хитрость, которую он использует, заключается в том, что у него есть параллельные соединительные стержни, которые поворачиваются вместе, так что дверь или полка, к которым он подключен, могут поворачиваться, но сохраняют свою ориентацию, поскольку точки поворота остаются параллельными.

Я знаю, что это немного абстрактно, но это даст вам отправную точку для дальнейшего изучения темы. Это не «стандартное» оборудование, которое вы можете купить в хозяйственном магазине, поэтому я не могу дать ссылку на конкретный продукт. Я уверен, что дизайн этой кровати сделан на заказ.

Здесь вы можете увидеть базовую концепцию с двумя параллельными руками, которые позволяют черной ноге поворачиваться вниз, сохраняя при этом свою вертикальную ориентацию.

Если бы это была «нога» кровати, которая держала полку, вы могли бы представить еще одну красную полосу, соединенную с изголовьем кровати, чтобы активировать движение ноги, когда кровать поворачивается вниз.

Стержни системы также могут быть заменены тросами и системой шкивов, что делает ее такой компактной и скрытой в этой кровати Осло. Я полагаю, они могли бы даже использовать систему с зубчатым приводом с тросами и шкивами. В любом случае, он специально разработан и построен именно для этой цели.

7

Механизм —

GRAVITY

Что делает его устойчивым —

Высококачественные материалы и сбалансированный вес в конструкции.

Что это?

Это высококачественная металлическая полка с удлиненными кронштейнами с каждой стороны спинки.

Почему это выглядит круто?

Потому что вращение руки твердое, но плавное, и они спрятали соединение внутри боковой стороны кровати.
