-44%
526
940
Механизм для обувницы, двойной, бук, комплект — 2 шт Тип: Петля мебельная, Размер: Длина 29.000
В МАГАЗИН-46%
599
1100
петля, механизм для обувницы 3 секции, пластик, цвет белый Тип: Петля мебельная, Размер: Длина
В МАГАЗИН-26%
261
355
Поворотный механизм для обувницы, черный, одна пара Тип: Петля мебельная, Размер: Длина 30.
000
-65%
268
768
Поворотный механизм для обувницы, черный, одна пара Тип: Петля мебельная, Размер: Длина 30.000
В МАГАЗИН-10%
255
284
Поворотный механизм для обувницы, бук, одна пара Тип: Петля мебельная, Размер: Длина 30.000 Ширина
В МАГАЗИН-10%
253
281
Поворотный механизм для обувницы, черный, одна пара (петля мебельная) Тип: Петля мебельная, Размер:
В МАГАЗИН-50%
321
638
Петли, механизм для обувницы 1 секция, пластик, цвет белый Тип: Петля мебельная, Размер: Длина
В МАГАЗИН-55%
383
848
Петли, механизм для обувницы 2 секции, пластик, цвет бук Тип: Петля мебельная, Размер: Длина 25.000
В МАГАЗИН-51%
275
567
Поворотный механизм для обувницы, бук, одна пара Тип: Петля мебельная, Размер: Длина 30.
000 Ширина
-52%
278
577
Поворотный механизм для обувницы, коричневый, одна пара Тип: Петля мебельная, Размер: Длина 30.000
В МАГАЗИН-44%
806
1430
Механизм для обувницы, двойной, коричневый, комплект — 3 шт Тип: Петля мебельная, Размер: Длина
В МАГАЗИН-58%
604
1430
Механизм для обувницы, двойной, белый, комплект — 3 шт Тип: Петля мебельная, Размер: Длина 29.000
В МАГАЗИН-44%
524
940
Механизм для обувницы, двойной, коричневый, комплект — 2 шт Тип: Петля мебельная, Размер: Длина
В МАГАЗИН-46%
245
455
Поворотный механизм для обувницы, вишня, одна пара Тип: Петля мебельная, Размер: Длина 30.000
В МАГАЗИНМеханизм для обувницМеханизм для обувницы-70%
396
1300
Петли, механизм для обувницы секция 2, пластик цвет белый Тип: Петля мебельная, Размер: Длина
В МАГАЗИН-36%
489
770
Петли, механизм для обувницы 2 секции, пластик, цвет черный Тип: Петля мебельная, Размер: Длина
В МАГАЗИН-34%
316
480
Поворотный механизм для обувницы, чёрный, 1 пара Тип: Петля мебельная, Размер: Длина 25.
000 Ширина
-39%
265
433
Поворотный механизм для обувницы, белый, одна пара Тип: Петля мебельная, Размер: Длина 30.000
В МАГАЗИН-58%
929
2190
Механизм для обувницы, тройной, белый, комплект — 3 шт Тип: Держатель подушки подлокотника, Размер:
В МАГАЗИН-44%
253
450
Поворотный механизм для обувницы, белый цвет- одна пара Тип: Петля мебельная, Размер: Длина 30.000
В МАГАЗИН-10%
246
273
Поворотный механизм для обувницы, вишня, одна пара Тип: Петля мебельная, Размер: Длина 30.000
В МАГАЗИН-47%
1 150
2190
Механизм для обувницы, тройной, белый, комплект — 3 шт Цвет: белый, Материал: пластик
ПОДРОБНЕЕ-62%
327
861
Marlen-M/Обувница в прихожую комплект для ремонта откидной полки для обуви пластиковые боковины для обувниц
ПОДРОБНЕЕМеханизм д/обуви 2 уровня коричн РФ
ПОДРОБНЕЕОбувница MK-6319-BK 80х29х45 см Черный/Хром Производитель: МиК, Высота: 45 см, Материал корпуса:
ПОДРОБНЕЕ-10%
16 688
18542
Тумба для обуви Айрон Люкс 3-х секционная ЛДСП, Капучино (ЛДСП), Капучино (ЛДСП) Производитель:
ПОДРОБНЕЕОбувница MfMaster Дженни-3 с тройным механизмом венге
ПОДРОБНЕЕ10 190
Обувница ШК-3 (Фасады МДФ) венге/мокко Цвет: венге, Открытая: Да, Материал фасада: дерево
ПОДРОБНЕЕМеханизм для обувниц Левша 2 секции пластик цвет белый Цвет: белый, Производитель: Левша, Материал:
ПОДРОБНЕЕFIRMAX Выдвижная обувница в базу 600 мм, 564х420х140 (ШхГхВ), серый Цвет: серый, Производитель:
ПОДРОБНЕЕ-49%
277
545
Deepray / Механизм для обувницы фурнитура для обувного шкафа пластиковый обувной поворотный кронштейн, Deepray
ПОДРОБНЕЕ-40%
327
545
Deepray/Механизм для обувницы фурнитура для обувного шкафа пластиковый обувной поворотный кронштейн
ПОДРОБНЕЕ-36%
495
770
Петли, механизм для обувницы 2 секции, пластик, цвет черный Тип: петля, Цвет: черный, Материал:
ПОДРОБНЕЕОбувница MfMaster Дженни-1 с тройным механизмом дуб сонома
ПОДРОБНЕЕМеханизм для обувниц, бежевый (PU7020BE) Цвет: бежевый, Производитель: PULSE
ПОДРОБНЕЕМеханизм для обувниц (металлическая галошница) (S002)
ПОДРОБНЕЕМеханизм поворотный для обувницы (лев.
+ прав.) Тип: кронштейн, Материал: массив дерева, пластик
Механизм для обувниц, серый (PU7020GR), PU7020GR Цвет: серый
ПОДРОБНЕЕМеханизм обувницы 2-секционный бук (63) Производитель: Артикул-Мебель, Материал: массив дерева
ПОДРОБНЕЕМеханизм для обувниц (металлическая галошница)
ПОДРОБНЕЕКламет Механизм для двух обувных полок (черный) Цвет: черный, Производитель: Кламет, Материал:
ПОДРОБНЕЕКламет Механизм для двух обувных полок (коричневый) Цвет: коричневый, Производитель: Кламет,
ПОДРОБНЕЕКламет Механизм для двух обувных полок (белый) Цвет: белый, Производитель: Кламет, Материал: пластик
ПОДРОБНЕЕТумба под обувь двухсекционная Катрин-К АФ-23 Афина Цвет: белый, Производитель: Катрин, Ширина:
ПОДРОБНЕЕМеханизм для обувницы с 3-я отсеками, монтажная глубина 305 мм., высота 320 мм
ПОДРОБНЕЕКронштейн для полки, поворотный механизм для обувниц Фурнитура для мебели.
Цвет коричневый. Тип:
184 900
Porada Обувница, поворотная GIRILLA Производитель: Porada
ПОДРОБНЕЕОбувница Карин-2 Материал фасада: дерево
ПОДРОБНЕЕпетля, механизм для обувницы 3 секции нет бренда Тип: петля, Производитель: Без бренда
ПОДРОБНЕЕПетли, механизм для обувницы 1 секция нет бренда Тип: петля, Производитель: Без бренда
ПОДРОБНЕЕМеханизм для обувницы для обувного шкафа обувной кронштейн Deepray
ПОДРОБНЕЕ17 320
Тумба для обуви Айрон Люкс 3-х секционная Стекло, Белый, Капучино (стекло) Цвет: белый,
ПОДРОБНЕЕМеханизм для обувниц тройной, черный (PU7030BL) Цвет: черный
ПОДРОБНЕЕПетли, механизм для обувницы 2 секции Товар Тип: петля, Производитель: Россия, Материал: пластик
ПОДРОБНЕЕМеханизм для обувницы, тройной, белый, комплект — 3 шт Цвет: белый, Производитель: Россия,
ПОДРОБНЕЕМеханизм для обувницы, двойной, бук, комплект — 3 шт Назначение: для стеллажа, Материал: массив
ПОДРОБНЕЕ2 страница из 9

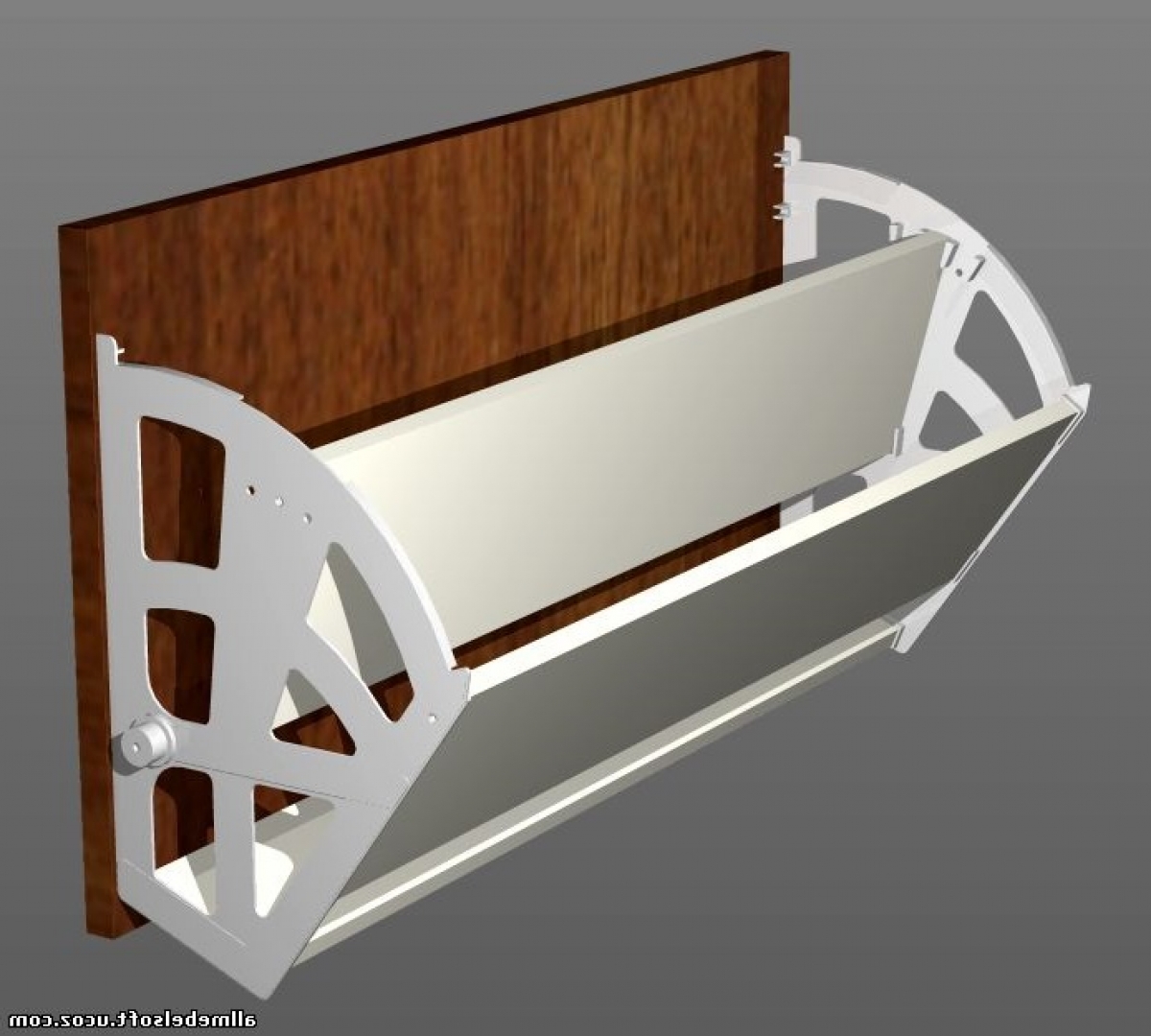

Механизм для обувницы 3-х секционный
как правильно выбрать механизм для обувницы?
Проблема хранения и размещения обуви знакома каждой семье.
Особенно она близка тем людям, которые живут большими семьями. Обычно прихожие не отличаются большими размерами, а хранить обувь в шкафах не всегда удобно, да и места они занимают достаточно много. Решением этой проблемы может стать приобретение компактной и многофункциональной конструкции, а механизм для обувницы следует выбирать исходя из собственных предпочтений.
Размер имеет значение
Если вы располагаете относительно большим пространством, ваш выбор моделей обувниц не ограничен. Многие конструкции состоят из нескольких ярусов, где часть предназначена для хранения обуви, а другая для прочих предметов. Также они могут стать интересным элементом декора или просто эргономичным приобретением.
Для владельцев домов с маленькими прихожими тоже найдутся отличные варианты. Не нужно гнаться за большими габаритами, ведь они не смогут гарантировать вместительность для всей имеющейся обуви. Есть модели, которые, на первый взгляд, довольно компактны, но правильно подобранный, например, откидной механизм для обувницы, позволяет вместить в них приличное количество обуви.
Эндонорм: последние отзывы пациентов и врачей, инструкция к…
Медикамент «Эндонорм» разработан в результате научных исследований, которые проводились…
Из чего конструкция?
В магазинах можно встретить обувницы, изготовленные из различных материалов. Наиболее часто встречаются следующие:
• ДСП, дерево, фанера.
• Металл.
• Пластик.
При выборе конкретной модели следует учитывать тот факт, что воздух пропускают только первые. В свою очередь, металл и пластик не могут похвастаться такими характеристиками. Поэтому обувницы из такого материала могут быть только открытыми, иначе обувь просто не будет высыхать и проветриваться. При этом механизм для обувницы и другие элементы крепления должны быть из прочных видов металла. У более бюджетных вариантов вместо металлических конструкций можно встретить пластиковые.
Виды обувниц
Определившись с габаритами и материалом, можно переходить к наиболее сложному заданию – выбору самой модели.
Сегодня на рынке товаров представлено огромное количество всевозможных конструкций. Одни имеют довольно простой и классический вид, а некоторые удивляют своим дизайнерским решением. Здесь важно учитывать особенности интерьера помещения и функциональность отдельных образцов.
Вагилак: последние отзывы, показания, инструкция к…
В процессе лечения заболеваний женской половой системы, врачи назначают различного рода пребиотики…
Рассмотрим наиболее популярные виды обувниц.
• Самая распространенная и простая по форме конструкция представляет собой некий стеллаж из нескольких секций — какой-либо механизм для обувницы в них отсутствует. В народе их еще называют галошницами. Такой вид изделия довольно дешевый и имеет как плюсы, так и минусы. К положительным сторонам можно отнести тот факт, что обувь постоянно дышит. Если разместить на полке намокшие сапоги, они через определенное время высохнут и не запреют. Еще одним плюсом является возможность использовать верхний ярус в качестве сидения, поместив на него пуф или подушку.
Такое дизайнерское решение станет интересной изюминкой, а также сделает более незаметными нижние уровни и размещенную на них обувь. Среди минусов можно назвать тот факт, что вся обувь оказывается на виду. Иногда это выглядит не совсем эстетично и создает ощущение беспорядка.• Еще одним видом, который достаточно широко используется при обустройстве прихожих, является обувной шкаф. Он может быть разной длины и ширины. От первого вида такую модель отличает наличие дверок, которые скрывают содержимое. Среди минусов можно выделить довольно массивную конструкцию и плохую воздухопроводимость. Размещать мокрую обувь в таком пространстве категорически запрещено.
• Последний вид представляет собой шкаф-слим с откидными отсеками. Это позволяет очень эффективно сэкономить пространство. В зависимости от того, используется обычный, 2-секционный, или механизм для обувницы 3-секционный, увеличивается вместительность. Это идеальный вариант для малогабаритных помещений. Но, несмотря на большую вместительность, секции отличаются довольно узким пространством, поэтому для сапог там вряд ли найдется место.
Подводим итоги
Как видим, сегодня существует огромный выбор разных моделей обувниц, которые способны удовлетворить любые пожелания. Но если подходящего варианта по каким-то причинам не нашлось, обувницу вполне возможно сделать собственноручно. Для этого потребуются основной материал для конструкции, крепительный, например, механизм поворотный для обувницы и подходящая фурнитура. Приобретая эту деталь интерьера, важно не только учитывать ее функциональность, но и внешние характеристики, ведь именно она будет встречать и провожать из дома. Поэтому ее вид должен приносить только положительные эмоции.
ПОВОРОТНАЯ СТОЙКА ДЛЯ ОБУВИ SOFT CLOSING (RA 19-8) – Gogges Hardware Sdn Bhd
- Дом
- Продукты
+
—
- ОЧКИ
+
—
- СТАНДАРТНЫЙ ЯЩИК GOGGES
- РУЧКА ДЛЯ ОЧКОВ
- СИСТЕМА СВЕТОДИОДНОГО ОСВЕЩЕНИЯ GOGGES
- ШКАФ ДЛЯ ОЧКОВ
- ХАФЕЛЕ
+
—
- СИСТЕМА ВЫДВИЖЕНИЯ HAFELE
- СИСТЕМА ОРГАНИЗАЦИИ ЯЩИКА
- КУХОННЫЕ ХРАНЕНИЯ И АКСЕССУАРЫ
- ФИТИНГ И ПЕТЛЯ
- ФИТИНГ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ
- АКСЕССУАРЫ ДЛЯ ГАРДЕРОБА И ГОСТИНАЯ
- СИСТЕМА ОСВЕЩЕНИЯ
- МЕБЕЛЬНАЯ РУЧКА И КРЮЧОК
- СИСТЕМА ЗАМКА
- КОНСТРУКЦИЯ КАБИНЕТА
- ПРИЛОЖЕНИЕ ЦИФРОВОЙ ЗАМОК
- СИСТЕМА НАПРАВЛЯЮЩИХ ДЛЯ ЯЩИКОВ BOTTI
- СИСТЕМА ДЛЯ ХРАНЕНИЯ ЖЕЛЕЗНЫХ КОРЗИН BOTTI
- СИСТЕМА ДЛЯ ХРАНЕНИЯ СЕРИИ BOTTI ALUMINIUM
- СЕРИЯ ДЛЯ ХРАНЕНИЯ В ГАРДЕРОБЕ BOTTI
- БЛЮМ
+
—
- ПОДЪЕМНАЯ СИСТЕМА БЛЮМ
+
—
- БЛЮМ — АВЕНТОС HF
- БЛЮМ — АВЕНТОС HS
- БЛЮМ — АВЕНТОС HL
- BLUM — ТОП AVENTOS HK
- БЛЮМ — AVENTOS HK XS
- БЛЮМ — AVENTOS HK S
- СИСТЕМЫ КОРОБКИ
+
—
- ТАНДЕМБОКС
- LEGRABOX
- Умный замок SKISET
- ПОДЪЕМНАЯ СИСТЕМА БЛЮМ
+
—
- ОЧКИ
+
—
- О нас
- Связаться с нами
- Авторизоваться
- Зарегистрироваться
Нет доступных ваучеров
Патент США на ортопедическую шину для стопы с шарниром и фиксатором Патент (Патент № 4,550,722, выдан 5 ноября 1985 г.
) палец ноги вне, и, в частности, к такому устройству, которое корректирует одну или обе стопы, обеспечивая при этом некоторую свободу движений для нормальной или ненормальной стопы. ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ Обычно ортопедическая шина для стопы полезна при коррекции деформаций костей, особенно у детей, удерживая стопы пациента под соответствующим корректирующим углом. Таким образом, если стопы пациента ненормально сведены внутрь, рекомендуется, чтобы пациент носил шину в течение определенного периода времени, которая будет удерживать стопы в корректирующем раздвинутом положении. Общепринятый тип устройств предшествующего уровня техники, раскрытый в патенте США No. №№ 2 920 620 (Роджерс), 4 040 416 (Зентман) и 4 008 129.(DiGiulio), включает в себя пару туфель, закрепленных на плоской перекладине. Обувь — это эти устройства, которые регулируются на руле, чтобы обеспечить различные углы схождения и разведения, но не регулируются иным образом. К сожалению, эти устройства предшествующего уровня техники чрезвычайно неудобны для пациента, поскольку они удерживают ступни в почти жестком положении.
Чтобы преодолеть это почти полное отсутствие подвижности и крайний дискомфорт, были предложены устройства предшествующего уровня техники, которые также допускают некоторое движение. Например, в патенте США No. В патентах № 2963020 (Moran) и № 4303065 (Ericson) раскрыто устройство, которое содержит отдельный элемент, прикрепленный к каждому ботинку пациента, при этом элементы соединены параллелограммными звеньями. Эти рычаги шарнирно прикреплены к каждому элементу обуви, что позволяет перемещать стопы как вверх, так и вниз, а также вперед и назад. Кроме того, в предыдущем патенте длина звеньев регулируется вручную. патент США. № 3 487 829(Barnett) также раскрывает параллелограммные звенья, соединяющие элементы зацепления с башмаком. В этом устройстве звенья параллелограмма прикреплены к элементам зацепления с башмаком с помощью шаровых шарниров.
В патенте США. В US-A-4249523 (Bidwell) раскрыта регулируемая ортопедическая шина для стопы, к которой крепится пара обуви, которая поддерживает желаемый угол между туфлями, но в остальном обеспечивает практически полную свободу движений обуви.
Раскрыт в находящейся на рассмотрении заявке США, озаглавленной «Регулируемая ортопедическая обувь для шины для стопы», сер. № 339 058, поданный 13 января 1982 г., в настоящее время заброшенный и перерегистрированный как сер. US 579584 от 13 февраля 1984 г. представляет собой ортопедическую обувь, которая предпочтительно используется там, где требуется регулировка носка пользователя относительно пятки и где для регулировки стопы пользователя используется шина для стопы. Раскрывается в находящейся на рассмотрении заявке США под названием «Ортопедическая шина для стопы», сер. № 343 555, подана 28 января 1919 г.
В соответствии с настоящим изобретением ортопедическая шина для стопы предназначена для коррекции деформаций костей путем удержания корректируемой стопы под корректирующим углом. Шина для стопы по настоящему изобретению включает в себя пару пластин для зацепления с обувью и удлиненное соединительное средство, соединяющее пластины для зацепления с обувью. Между соединительными средствами и пластинами зацепления с обувью предусмотрено поворотное средство, так что пластины зацепления с обувью могут поворачиваться вокруг вертикальной оси.
В предпочтительном варианте осуществления настоящего изобретения дополнительно предусмотрено стопорное средство для фиксации пластины зацепления с обувью в положении и предотвращения поворота.
Соединительное средство также включает в себя две планки, имеющие центральный шарнир, центральный шарнир и боковые шарниры, так что желаемые движения ступней не мешают. Предпочтительно, по меньшей мере, один из стержней также является свободно растяжимым, так что продольная длина соединительного средства легко изменяется в соответствии с потребностями пользователя.
В другом предпочтительном варианте осуществления настоящего изобретения соединительные средства включают по меньшей мере одну пару параллелограммных звеньев. Эти звенья параллелограмма включают трос, прикрепленный к звеньям под углом, так что можно предотвратить поворот в горизонтальной плоскости за пределы заданного угла. Стержень и пара параллелограммных звеньев могут быть снабжены центральным шарниром и боковыми шарнирами на каждом конце. Звенья параллелограмма также могут быть снабжены блокирующими средствами для предотвращения поворота за пределы заданного угла по обе стороны от горизонтальной линии, перпендикулярной продольной оси контактной пластины башмака.
Также можно использовать две пары параллелограммных звеньев.
Поворотное средство предпочтительно содержит круглое отверстие в пластине зацепления с обувью и круглый диск, установленный с возможностью вращения в отверстии. Благодаря двум вырезам, расположенным рядом друг с другом на круглом диске, можно использовать винт, прикрепленный к пластине зацепления с обувью, которая входит в вырезы, чтобы надлежащим образом ограничить вращение круглого диска длиной выреза и соответствующей ориентацией стопы. пользователя.
В еще одном предпочтительном варианте центральный шарнир снабжен вырезами и винтом, установленным относительно одного из вырезов. Винт используется для соответствующего ограничения поворота центральной оси в горизонтальной плоскости за пределы заданного угла.
Другие признаки, цели и преимущества настоящего изобретения указаны или очевидны из подробного описания предпочтительных в настоящее время вариантов осуществления изобретения, приведенного ниже.
РИС. 1 представляет собой вид в перспективе ортопедической шины для стопы в соответствии с настоящим изобретением.
РИС. 2 представляет собой вид сверху в разрезе опорной плиты вертлюга, изображенного на фиг. 1.
РИС. 3 представляет собой вид сверху круглого диска вертлюга, изображенного на фиг. 1.
РИС. 4 представляет собой вид спереди круглого диска, изображенного на фиг. 3.
РИС. 5 представляет собой вид в перспективе альтернативного варианта ортопедической шины для стопы в соответствии с настоящим изобретением.
РИС. 6 представляет собой вид снизу ортопедической шины для стопы, изображенной на ФИГ. 5.
РИС. 7 представляет собой вид снизу еще одного альтернативного варианта ортопедической шины для стопы в соответствии с настоящим изобретением.
РИС. 8 представляет собой вид в перспективе альтернативного варианта осуществления центрального шарнира, изображенного на фиг.
1.
Теперь со ссылкой на чертежи, на которых одинаковые цифры обозначают одинаковые элементы на нескольких видах, предпочтительный в настоящее время вариант осуществления настоящего изобретения изображен на фиг. 1 вместе с обувной пластиной 10, к которой крепится ботинок пользователя. Предпочтительный тип обуви раскрыт в находящейся на рассмотрении заявке США, описанной выше под названием «Регулируемая ортопедическая обувь для шины для стопы», которая включена в настоящий документ в качестве ссылки. Ортопедическая шина 12 для стопы включает соединительное средство 14, пару пластин 16а и 16b для зацепления с обувью и пару поворотных средств 18а и 18b.
В предпочтительном варианте соединительное средство 14 включает в себя два стержня 20а и 20b, соединенных между собой шарниром 22. Предпочтительно каждый стержень 20а и 20b может свободно растягиваться в продольном направлении. Этого легко добиться путем формирования стержней 20а и 20b из телескопических секций.
Для удобства также предусмотрен стопор (не показан) для предотвращения раздвигания телескопических секций. Шарнир 22 включает в себя центральный шарнир 24, а также центральный шарнир 26, так что стержни 20а и 20b могут двигаться в двух плоскостях. Таким образом, стержни 20а и 20b могут поворачиваться друг относительно друга вокруг оси 28, которая является горизонтальной и по существу перпендикулярной продольной оси соединительного средства 14. Кроме того, стержни 20а и 20b могут поворачиваться в горизонтальной плоскости относительно друг друга вокруг осей 30. которые вертикальны. Противоположные концы стержней 20а и 20b соединены с опорной плитой 32а и 32b с помощью боковых шарнирных средств 34а и 34b. Таким образом, опорные плиты 32а и 32b могут поворачиваться в вертикальной плоскости относительно стержней 20а и 20b вокруг осей 36а и 36b соответственно, которые параллельны оси 28.
Как более подробно показано на ФИГ. 2, 3 и 4, поворотное средство 18b включает в себя круглое отверстие 40, расположенное в опорной пластине 32b, и круглый диск 42, который входит в круглое отверстие 40.
Как показано на фиг. 2, круглое отверстие 40 включает плечевую выемку 44 и резьбовое отверстие 46. Как показано на ФИГ. 3 и 4, круглый диск 42 имеет нижний выступ 48. Когда круглый диск 42 вставлен в круглое отверстие 40 базовой пластины 32b, буртик 48 входит в зацепление с выемкой 44 буртика. Таким образом, круглый диск 42 установлен с возможностью вращения в базовой пластине 32b.
Круглый диск 42 также включает две вырезанные части 50 и 52, расположенные под углом приблизительно 90°. по окружности круглого диска 42. Между вырезанными частями 50 и 52 расположена небольшая выемка 54. Торцы вырезанных частей 50 и 52 образуют упоры 56, функция которых будет раскрыта позже. К верхней части круглого диска 42 прикреплена пластина 16b для зацепления с башмаком, которая имеет по существу Т-образное поперечное сечение. Обращаясь снова к фиг. 1 видно, что пластина 16b зацепления с обувью входит в прорезь 58 соответствующей формы в пластине 10 для обуви. Затем предусмотрен подходящий механизм для фиксации пластины 10 для обуви на пластине 16b зацепления с обувью.
Также показано на фиг. 1 показан винт 60, который входит в резьбовое отверстие 46 опорной плиты 32b. Путем надлежащей регулировки круглого диска 42 конец винта 60 может быть расположен либо в вырезах 50 и 52, либо в выемке 54. Когда конец винта 60 расположен в выемке 54, круглый диск 42 не может вращаться относительно опорной пластины 32b. . Однако, когда конец винта 60 находится в любой из вырезанных частей 50 и 52, круглый диск 42 может повернуться примерно на 90° относительно базовой пластины 32b до тех пор, пока конец винта 60 не коснется упоров 56. Следует принять во внимание, что пластина 10 колодки проходит в продольном направлении за оба конца пластины 16b, зацепляющей колодку, так что круглый диск 42 захватывается в базовой пластине 32b буртиком 48 и нижней частью. обувной пластины 10.
В работе ортопедическая шина 12 работает следующим образом. Первоначально необходимо определить, в каком состоянии находится пациент, и какое желаемое корректирующее положение стопы. Например, когда правая ступня пациента сведена внутрь, желательно удерживать правую ступню по существу в параллельном или раздвинутом положении.
Однако там, где левая нога в норме и не требует корректирующих действий, желательно предоставить левой ноге как можно больше свободы. Следовательно, круглый диск 42b первоначально отрегулирован так, чтобы конец винта 60 находился в вырезе 50. Точно так же конец винта поворотного средства 18а расположен в одном из соответствующих вырезов в круглом диске 42а. Таким образом, движение круглого диска 42b препятствует перемещению правой ступни в положение схождения (т. е. всегда удерживается в положении схождения), и правой ступне предоставляется свобода движения в положении схождения. положение вне. Точно так же другая, нормальная нога может находиться примерно на 90° свободного движения как в положении схождения внутрь, так и в положении разведения (предпочтительно в положении схождения).
При использовании ортопедической шины для стопы 12 обеспечивается приблизительно нормальное движение при ходьбе, при этом правая стопа пользователя удерживается в положении с раздвинутым носком. Таким образом, во время ходьбы, когда правая ступня выдвигается вперед по отношению к левой ступне, правая ступня удерживается в выдвинутом положении поворотным средством 18b, даже если правая ступня может быть поднята или опущена благодаря боковым шарнирным средствам 34а и 34b, и центральным шарнирным средством 24.
Выдвижение вперед правой ноги обеспечивается за счет поворота стержней 20a и 20b относительно друг друга благодаря центральному шарнирному средству 26. Расстояние между ступнями пользователя легко изменяется за счет телескопирования. части стержней 20а и 20b, чтобы избежать давления на колено и бедро из-за неправильного разделения.
Если требуется, чтобы одна из ножек не попала в положение схождения внутрь или наружу, можно также отрегулировать конец винта 60 так, чтобы конец попал в выемку 54. Таким образом , соответствующая ступня затем удерживается между положением разноска и схождения внутрь. Очевидно, что при необходимости обе ступни можно было удерживать либо в сведенном, либо в раздвинутом положении.
Кроме того, что у пациента возникают проблемы с разведением пальцев внутрь или наружу, часто обнаруживают, что у пациента вдобавок возникают трудности с вращением одной стопы во внутреннем направлении впереди другой стопы при ходьбе. В то время как ортопедическая шина 12 для стопы не исправляет это состояние, ортопедическая шина для стопы 112 корректирует это состояние.
Ортопедическая шина 112 для стопы в чем-то похожа на ортопедическую шину для стопы, раскрытую в находящейся на рассмотрении заявке США, упомянутой выше под названием «Ортопедическая шина для стопы», которая включена в настоящий документ посредством ссылки. В этом варианте осуществления ортопедическая шина 112 для стопы включает соединительное средство 114, состоящее из стержня 120 и пары параллелограммных звеньев 121а и 121b. Ортопедическая шина 112 для стопы также включает поворотные средства 118а и 118b и пластины для зацепления с обувью, такие как 116b. Также показаны башмачные пластины 110.
В этом варианте осуществления стержень 120 прикреплен к параллелограммным звеньям 121а и 121b с помощью центрального шарнира 124. Кроме того, параллелограммные звенья 121а и 121b прикреплены к центральному шарниру 124 с помощью центрального шарнира 126. Боковое шарнирное средство 134 также предусмотрено крепление параллелограммных звеньев 121а и 121b к опорной плите 132. Между звеньями 121а и 121b под углом к ним прикреплен трос 138.
Трос 138 предотвращает поворот звеньев 121а и 121b за пределы заданного угла. Как показано, трос 138 предотвращает поворот звеньев 121а и 121b вперед, но позволяет поворачиваться назад.
Во время работы ортопедическая шина 112 для стопы функционирует так же, как ортопедическая шина для стопы 12. Ноги пользователя фиксируются аналогичным образом, и обеспечивается аналогичная свобода движений. Однако ортопедическая шина 112 стопы препятствует перемещению одной стопы (правой стопы) впереди другой стопы. Во время ходьбы, когда правая ступня движется вперед, параллелограммные звенья 121а и 121b поворачиваются вокруг центрального шарнирного средства 126 и бокового шарнирного средства 135. Однако, когда правая ступня перемещается сбоку рядом с левой ногой, привязь 138 препятствует параллелограммным звеньям 121а. и 121b от дальнейшего поворота в горизонтальной плоскости. Следовательно, правая ступня не может двигаться дальше вперед и не может скрещиваться перед левой ногой. После этого левая нога может свободно двигаться вперед относительно нормальным образом.
Для того, чтобы левая нога не выдвинулась слишком далеко вперед, блокирует 139расположены на звене параллелограмма 121а. Следует отметить, что при использовании ортопедической шины 112 для предотвращения схождения правой стопы поворотное средство 118 левой стопы должно быть отрегулировано таким образом, чтобы допускалось либо схождение (предпочтительно), либо отсутствие вращательного движения. Если поворотное средство 118 левой ступни отрегулировать так, чтобы обеспечить схождение, это позволит правой ступне перекрещиваться по направлению к левой ступне во время движения правой ступни вперед.
Показан на РИС. 7 показана модифицированная ортопедическая шина 212 для стопы, аналогичная ортопедической шине для стопы 112. В этом варианте осуществления предусмотрены две пары параллелограммных звеньев 221а, 221b, 221с и 221d. Две пары параллелограммных звеньев соединяются центральным шарнирным средством 224 и центральным шарнирным средством 226. На противоположных концах двух пар параллелограммных звеньев находятся боковые шарнирные средства 234 и боковые шарнирные средства 235.
Ортопедическая шина 212 стопы снабжена подходящие поворотные средства 218 и башмаки 210. Одна пара параллелограммных звеньев, таких как параллелограммные звенья 221a и 221b, соединена тросом 238.
Функционирование шины для стопы 212 аналогично работе шины для стопы 112. Однако при использовании шины для стопы 212 необходимо отрегулировать только поворотное средство 218 корректируемой стопы, чтобы предотвратить нежелательное положение этой стопы. Другое поворотное средство 218 может поворачиваться по желанию, например, путем удаления винта, который ограничивает движение. Таким образом, обеспечивается практически свободное движение нормальной стопы, в то время как нежелательное движение корректируемой стопы предотвращается. Как и в случае с шиной 112 для стопы, при ходьбе корректируемая стопа может быть поднята только в положение сбоку, противоположное нормальной стопе.
Показан на РИС. 8 представляет собой альтернативный вариант соединения 22′, который можно использовать вместо соединения 22 ортопедической шины 12 для стопы, изображенной на фиг.
1. Как и шарнир 22, шарнир 22′ соединяет стержни 20а’ и 20b’ и имеет центральный шарнир 24′. Также предусмотрено центральное шарнирное средство 26′ по обе стороны от центрального шарнирного средства 24′. Таким образом, соединение 22′ позволяет стержням 20а’ и 20b’ поворачиваться друг относительно друга вертикально вокруг оси 28′ и горизонтально вокруг осей 30′. Однако вместо полукруглого конца, как в соединении 22, стержни 20а’ и 20b’ имеют конец 70′, как показано на стержне 20b’.
Конец 70′ стержня 20b’ будет полукруглым, за исключением того, что между упорами 76′, 78′ и 80′ предусмотрены вырезы 72′ и 74′. Как показано, конец 70′ также снабжен отверстием 82′, которое совпадает с отверстиями 84′, выполненными в основании 86′ соединения 22′. Затем через отверстия 82′ и 84′ вводят поворотный винт 88′ для поворотного крепления стержня 20b’ к соединению 22′.
Основание 86′ дополнительно снабжено резьбовым отверстием 90′, в которое с резьбой входит стопорный винт 92′. Диафрагма 90′ расположен так, что нижний конец 94′ стопорного винта 92′ находится либо в вырезе 72′, либо в 74′, когда стержень 20b’ шарнирно прикреплен к основанию 86′ с помощью поворотного винта 88′.
Во время работы шарнир 22′ используется для предотвращения перемещения одной стопы вперед или назад от другой стопы, когда шарнир 22′ используется вместо шарнира 22 в ортопедической шине 12 для стопы. Например, следующая процедура используется для предотвращения движения одной ноги перед другой ногой. Первоначально поворотные средства 18а и 18b регулируются таким образом, чтобы удерживать обе ступни в раздвинутом положении. Далее стопорный винт 92′ вставляется в вырез 74′ стержня 20b’. Аналогичным образом установочный винт вставляется в соответствующий вырезанный участок стержня 20а’. Когда это выполнено, стержни 20а’ и 20b’ не могут поворачиваться вперед друг относительно друга, а вместо этого только до положения, в котором стержни 20а’ и 20b’ параллельны.
Чтобы ходить, пользователь должен попеременно поворачивать одну ногу в положение большего разведения, а затем передвигать другую ногу вперед. Например, когда ступни изначально параллельны друг другу, левая ступня изначально выведена наружу в большей степени.
Это позволяет стержню 20а’ поворачиваться вперед левой ступни и, следовательно, стержню 20b’ и правой ступне могут поворачиваться вперед. Однако следует отметить, что правая ступня не может поворачиваться перед левой ногой, поскольку правая ступня может принимать положение только примерно параллельно левой ступне. После того, как это выполнено, правая ступня выдвигается вперед, позволяя левой ступне аналогичным образом переместиться в положение, параллельное правой ступне. С помощью этого перетасовочного движения, состоящего из двух частей, пользователь может идти вперед.
В дополнение к предотвращению поворота одной ступни перед другой ступней шарнир 22′ также используется аналогичным образом для предотвращения поворота одной ступни за другую ступню. В такой ситуации поворотные средства 18а и 18b регулируются таким образом, чтобы удерживать обе ступни в сведенном внутрь положении. Затем стопорный винт 92′ вставляется в вырез 72′ стержня 206′, и стержень 20а’ ограничивается аналогичным образом.
Таким образом, стержни 20а’ и 20b’ не могут поворачиваться назад друг относительно друга. При ходьбе пользователь должен попеременно поворачивать одну ногу в положение с большим пальцем ноги, а затем перемещать другую ногу назад, но ни в коем случае не за другой ногой.
Следует понимать, что точное расположение упоров 76′, 78′ и 80′ может варьироваться для изменения величины допустимого перемещения. Кроме того, упор 78′ не обязательно должен располагаться посередине между упорами 76′ и 78′. Кроме того, можно также разместить съемный стопорный элемент в вырезной части 72′ или 74′ для дополнительного временного ограничения движения стержней 20а’ или 20b’. Съемный стопорный элемент может быть съемно прикреплен к концевой части 94′ стопорного винта 92′.
Вместо пластины 16 для зацепления с обувью, как показано, может быть предусмотрено несколько других пластин для зацепления с обувью. Например, в патенте США No. № 4249, 523 (упомянутый выше), патент которого включен в настоящий документ посредством ссылки, пластина для зацепления с обувью и связанное с ней поворотное средство пластины могут быть предоставлены вместе с настоящим изобретением, чтобы обеспечить вращение стопы пользователя вокруг оси, параллельной продольной оси.
