Метрическая резьба как обозначается: Метрическая резьба: шаг, диаметр, обозначение, ГОСТ

Разное

Содержание

ГОСТ 16093-2004

ГОСТ 16093-2004
(ИСО 965-1:1998,
ИСО 965-3:1998)

Группа Г13

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ

Допуски. Посадки с зазором

Basic norms of interchangeability. Metric screw thread. Tolerances. Clearance fits

МКС 21.040.10

Дата введения 2005-07-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательский и конструкторский институт средств измерения в машиностроении» (ОАО «НИИизмерения»)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 25 от 26 мая 2004 г. )

За принятие проголосовали:


Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Армстандарт
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Грузстандарт
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстандарт*	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Госстандарт России
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

______________
* Текст соответствует оригиналу. — Примечание изготовителя базы данных.

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения (и приложения) следующих международных стандартов:

— ИСО 965-1:1998 «Резьба метрическая ИСО общего назначения — Допуски — Часть 1: Общие положения и основные данные» (ISO 965-1:1998 «General purpose metric screw threads — Tolerances -Part 1: Principles and basic data»)

— ИСО 965-3:1998 «Резьба метрическая ИСО общего назначения — Допуски — Часть 3: Предельные отклонения для конструкционных резьб» (ISO 965-3:1998 «General purpose metric screw threads -Tolerances — Part 3: Deviations for constructional screw threads»).

При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом

5 Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. N 39-ст межгосударственный стандарт ГОСТ 16093-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.

(Поправка. ИУС N 7-2005).

6 ВЗАМЕН ГОСТ 16093-81

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

ВНЕСЕНЫ: поправка, опубликованная в ИУС N 7, 2005 год; поправка, опубликованная в ИУС N 4, 2006 год; поправка, опубликованная в ИУС N 5, 2015 год

Поправки внесены изготовителем базы данных

1 Область применения

Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724 и ГОСТ 16967 и основными размерами по ГОСТ 24705 и ГОСТ 24706.

Допуски для резьб диаметром менее 1 мм — по ГОСТ 9000.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски

ГОСТ 9150-2002 (ИСО 68-1-98) Основные нормы взаимозаменяемости. Резьба метрическая. Профиль

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения

ГОСТ 16967-81 Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Диаметры и шаги

ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 24706-81 Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения.

Основные размеры

ГОСТ 24997-2004 Калибры для метрической резьбы. Допуски

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

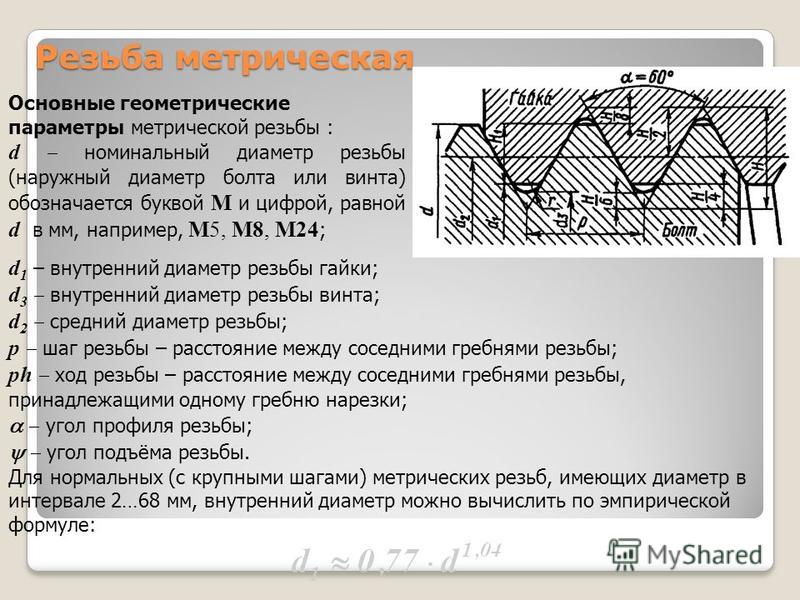

3 Термины, определения и обозначения

3.1 Термины и определения для резьбы — по ГОСТ 11708.

3.2 В настоящем стандарте приняты следующие обозначения:

— номинальный наружный диаметр внутренней резьбы (номинальный диаметр резьбы), мм;

— номинальный наружный диаметр наружной резьбы (номинальный диаметр резьбы), мм;

— номинальный средний диаметр внутренней резьбы, мм;

— номинальный средний диаметр наружной резьбы, мм;

— номинальный внутренний диаметр внутренней резьбы, мм;

— номинальный внутренний диаметр наружной резьбы, мм;

— номинальный внутренний диаметр наружной резьбы по дну впадины, мм;

— шаг резьбы, мм;

— ход резьбы, мм;

— высота исходного треугольника, мм;

— группа длин свинчивания «короткие»;

— группа длин свинчивания «нормальные»;

— группа длин свинчивания «длинные»;

— допуск, мкм;

, , , — допуски диаметров , , , , мкм;

— верхнее отклонение диаметров наружной резьбы, мкм;

— верхнее отклонение диаметров внутренней резьбы, мкм;

— нижнее отклонение диаметров наружной резьбы, мкм;

— нижнее отклонение диаметров внутренней резьбы, мкм;

— радиус впадины наружной резьбы, мкм;

— срез по впадине наружной резьбы, мм;

— минимальное значение нормальной длины свинчивания, мм;

— максимальное значение нормальной длины свинчивания, мм.

4 Структура системы допусков

4.1 Система допусков резьбы предусматривает:

допуски диаметров резьбы;

положения полей допусков диаметров резьбы;

классификацию длин свинчивания резьбы;

поля допусков резьбы и их выбор с учетом длин свинчивания.

4.2 Схемы полей допусков наружной и внутренней резьбы в посадках с зазором приведены на рисунках 1 и 2. Отклонения отсчитываются от основного профиля резьбы в направлении, перпендикулярном к оси резьбы.


С основными отклонениями d, e, f, g	С основным отклонением h

1 — основной профиль

Рисунок 1 — Положения полей допусков наружной резьбы


с основными отклонениями E, F, G	с основным отклонением Н

1 — основной профиль

Рисунок 2 — Положения полей допусков внутренней резьбы

4. 3 Допуски для двух диаметров резьб — среднего диаметра и диаметра выступов (наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы) устанавливаются по степеням точности, обозначаемым цифрами. Номера установленных степеней точности диаметров резьбы приведены в таблице 1.

Таблица 1


Вид резьбы	Диаметр резьбы	Степень точности
Наружная резьба		4; 6; 8
		3; 4; 5; 6; 7; 8; 9; 10*
Внутренняя резьба		4; 5; 6; 7; 8; 9*
		4; 5; 6; 7; 8
_______________ * Только для резьб на деталях из пластмасс.

Допуски диаметров и не устанавливаются.

Допуски среднего диаметра резьбы являются суммарными.

4.4 Положение поля допуска диаметра резьбы определяется основным отклонением (верхним для наружной резьбы и нижним для внутренней резьбы) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.

Положения полей допусков приведены на рисунках 1 и 2 и в таблице 2.

Таблица 2

4.5 Длины свинчивания резьбы подразделяются на три группы: «короткие» , «нормальные» и «длинные» .

4.6 Поле допуска отдельного диаметра резьбы (среднего диаметра , или диаметра выступов , ) образуется сочетанием допуска и основного отклонения.

4.7 Поле допуска резьбы образуется сочетанием полей допусков среднего диаметра и диаметра выступов.

5 Условные обозначения резьбы

5. 1 Обозначение размера резьбы — по ГОСТ 8724.

5.2 Обозначение поля допуска отдельного диаметра резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение.

Например: 4h; 6g; 6H.

5.3 Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра, помещаемого на первом месте, и обозначения поля допуска диаметра выступов.

Например:

Если обозначение поля допуска диаметра выступов совпадает с обозначением поля допуска среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется.

Например:

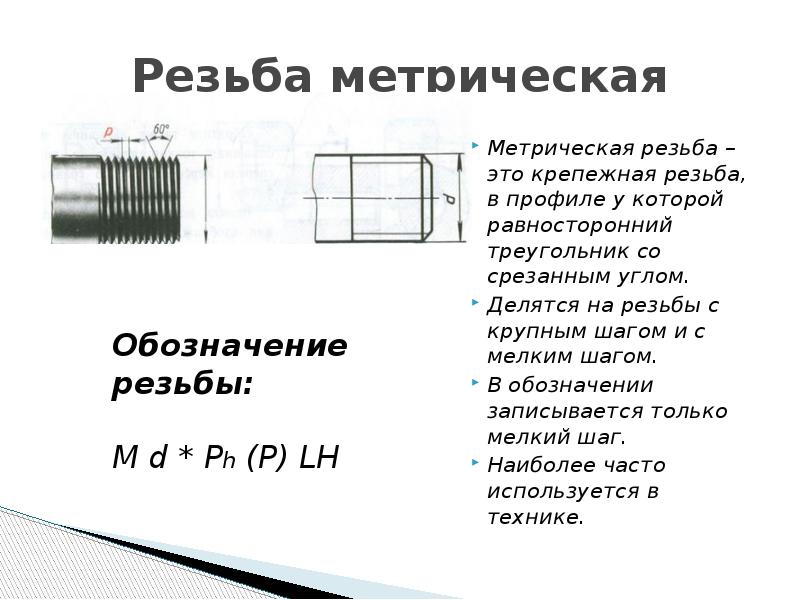

5.4 В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением резьбы.

Пример условного обозначения наружной резьбы:

с крупным шагом:

М10-6g или М10х1,5-6g

с мелким шагом:

М10х1-6g

внутренней резьбы:

с крупным шагом:

М10-6Н

с мелким шагом:

М10х1-6Н

многозаходной резьбы:

М16хPh4P1,5-6Н или М16хРh4Р1,5 (два захода)-6Н

левой резьбы:

с крупным шагом:

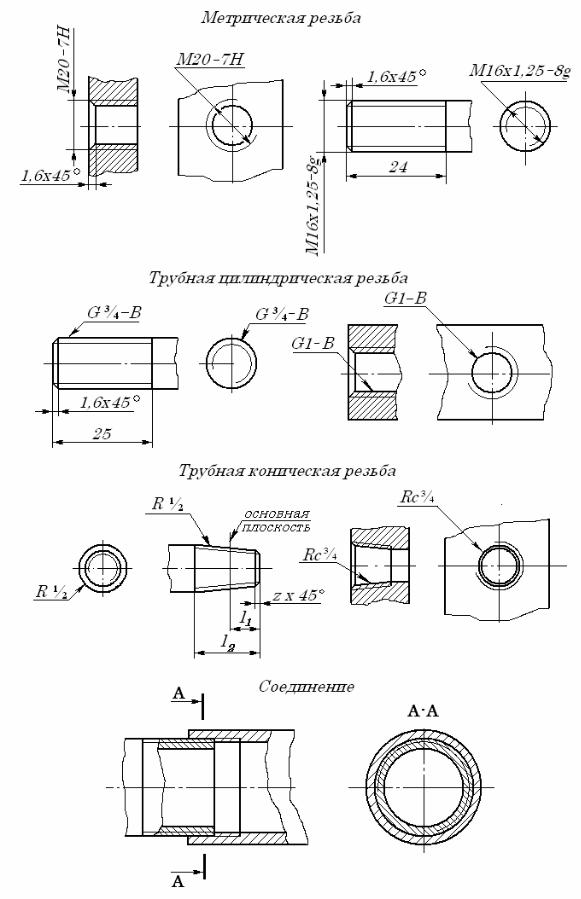

Резьбы. Условные изображения и обозначения

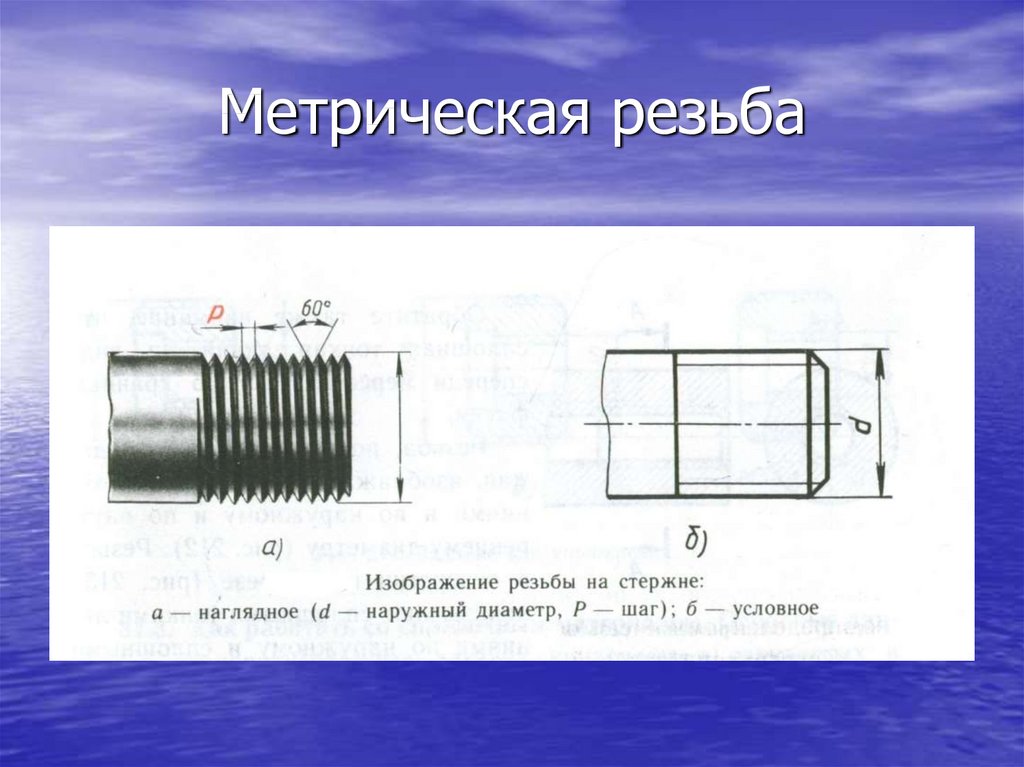

Примеры обозначений наружной резьбы (для стержне):

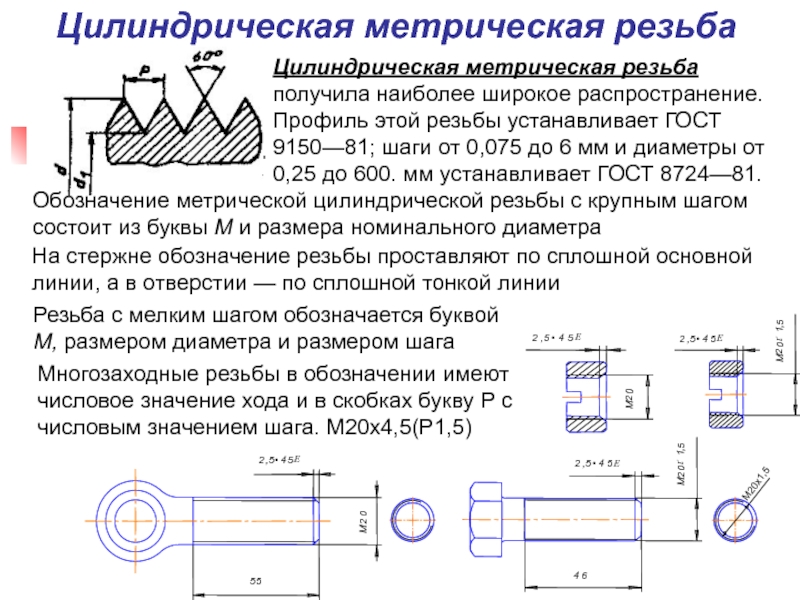

М20 – 6g, где 20 – номинальный диаметр резьбы, 6g – поле допуска наружной резьбы;

М20–LH – 6g – та же, но левая;

М20 х 1,5 – 6g – резьба с мелким шагом 1,5 мм; M20 х 1,5–LH – 6g – та же, но левая.

Примеры обозначений внутренней резьбы (для отверстия):

М20 – 6Н, где 20 номинальный диаметр резьбы, 6Н – поле допуска внутренней резьбы;

М20–LH – 6Н – та же, но левая;

М20 х 1,5 – 6Н – резьба с мелким шагом 1,5 мм; M20 х 1,5–LH – 6Н – та же, но левая.

Указание поля допуска обязательно. Согласно ГОСТ 16093–81 поля допусков 6g и 6Н предпочтительны.

В о б о з н а ч е н и е м н о г о з а х о д н о й резьбы должны входить : буква М, номинальный диаметр резьбы, знак «х», буквы Рh, значение хода резьбы, буква Р и значение шага.

Примеры обозначения многозаходной резьбы:

М16 х Рh 3 Р1,5–6g, где 16 – номинальный диаметр резьбы, 3 – ход, Р – обозначение шага, 1,5 – шаг, 6g – поле допуска резьбы;

М16 х Рh 3 Р1,5–LH –6g, – та же, но левая.

Для резьбы, выполняемой на деталях из пластмассы, в обозначении указывают номер стандарта. Пример условного обозначения наружной резьбы с номинальным диаметром 5 мм и шагом 1,5: М5 х 1,5 – 8g ГОСТ 11709–81.

То же для внутренней резьбы:

М5 х 1,5 – 7H ГОСТ 11709–81.

О б о з н а ч е н и е всех резьб, кроме трубной цилиндрической и конической, относят к наружному диаметру в соответствии с рис. 11.

5.2. Резьба метрическая коническая. Метрическая коническая резьба с конусностью 1:16 и углом профиля 60º по ГОСТ 25229–82 применяется в конических резьбовых соединениях. Имеет в основной плоскости(примерно по середине длины наружной резьбы) общие размеры с метрической резьбой (ГОСТ 9150–2002), поэтому может образовывать соединения наружной конической резьбы с внутренней цилиндрической.

Метрическая коническая резьба обозначается буквами МК.

Примеры обозначения: МК20 х 1,5; MK20 x 1,5 LH, которые наносятся на полке линии-выноски в соответствии с рис. 13.

Внутренняя метрическая цилиндрическая резьба, предназначенная для соединения с наружной конической, обозначается:

М20 х 1,5 ГОСТ 25229–82; M20 x 1,5 LH ГОСТ 25229–82.

В о б о з н а ч е н и е резьбового соединения внутренней цилиндрической резьбы с наружной конической входит дробь М/МК, например: М/МК30 х 2

ГОСТ 25229–82.

Метрическая резьба – область применения и способы нанесения

Рубрики

Автомобили
Бизнес
Дом и семья
Домашний уют
Духовное развитие
Еда и напитки
Закон
Здоровье
Интернет
Искусство и развлечения
Карьера
Компьютеры
Красота
Маркетинг
Мода
Новости и общество
Образование
Отношения
Публикации и написание статей
Путешествия
Реклама
Самосовершенствование
Спорт и Фитнес
Технологии
Финансы
Хобби

О проекте
Реклама на сайте
Условия
Конфиденциальность
Вопросы и ответы

Как обозначать метрическую резьбу

имеет много общих характеристик с британской резьбой, поэтому следует соблюдать осторожность при попытке их различать. Во-первых, если метрическая резьба соответствует стандарту DIN 7631, она будет иметь фаску 30 ° на наружной резьбе, как и у наружной резьбы BSPP. Для фитингов в порте метрические фитинги (ISO 9974) также имитируют концы шпилек BSPP (ISO 1179), с той лишь разницей, что они имеют резьбу. Фитинги BSPT очень похожи на фитинги с метрическим конусом, хотя метрический конус встречается гораздо реже.Также существуют различия в уплотнительных поверхностях различных типов метрических фитингов, которые могут создавать трудности при попытке идентифицировать.

Для метрической параллельной резьбы измерение наружного диаметра резьбы штангенциркулем в миллиметрах (мм) даст показание точного размера резьбы, но не шага резьбы. Например, показание штангенциркуля 12,03 мм указывает на то, что, скорее всего, это резьба 12 мм. Однако мы до сих пор не знаем, составляет ли это шаг резьбы 1,0 или 1,5 (или какой-то другой шаг).

Эти шаги необходимо предпринять, чтобы убедиться, что вы успешно определили правильную метрическую резьбу:

Определите, является ли резьба параллельной или конической
Определите шаг резьбы в мм с помощью калибра для резьбы или штангенциркуля (обычно 1,0, 1,5 или 2,0, но существуют и другие размеры)
Определите внешний диаметр резьбы (наружная резьба) или внутренний диаметр (внутренняя резьба) с помощью штангенциркуля.
Найдите ближайшее совпадение на соседней таблице (нить O.D и шаг объединяются в «обозначение резьбы», такое как M12 x 1,5, обозначающее внешний диаметр 12 мм с шагом 1,5 мм)
Если имеется уплотнение или угловая уплотнительная поверхность, используйте их, чтобы определить, какой именно тип метрической арматуры он имеет, в таблице на следующей странице.
Чтобы упростить этот процесс, попробуйте Adaptall’s TGK (комплект калибра резьбы).

Таблица спецификаций метрической резьбы

Обозначение резьбы	Шаг резьбы (мм)	Наружная резьба O.D (мм)	Внешний диаметр наружной резьбы (дюймы)	Внутренний диаметр резьбы (мм)	Внутренний диаметр резьбы (дюймы)
M8 X 1.0	1.0	8,0	0,315	6,9	0,272
M10 X 1.0	1.0	10,0	0,394	8,9	0,35
M10 X 1. 5	1,5	10,0	0,394	8,4	0,331
M12 X 1.0	1.0	12,0	0,472	10,9	0,429
M12 X 1,5	1,5	12,0	0,472	10,4	0,409
M14 X 1,5	1.5	14,0	0,551	12,4	0,488
M16 X 1,5	1,5	16,0	0,63	14,4	0,567
M18 X 1,5	1,5	18,0	0,709	16,4	0,646
M20 X 1,5	1,5	20.0	0,787	18,4	0,724
M22 X 1,5	1,5	22,0	0,866	20,4	0.803
M24 X 1,5	1,5	24,0	0,945	22,4	0,882
M26 X 1,5	1,5	26,0	1. 024	24,4	0,961
M27 X 2,0	2,0	27,0	1.063	24,8	0,976
M30 X 2,0	2,0	30,0	1,181	27,8	1.094
M33 X 2,0	2,0	33,0	1,299	30.8	1,213
M36 X 2,0	2,0	36,0	1,417	33,8	1,331
M42 X 2,0	2,0	42,0	1.654	39,8	1,567
M45 X 2,0	2,0	45,0	1.772	42,8	1.685
M48 X 2,0	2,0	48,0	1,89	45,8	1,803
M52 X 2,0	2,0	52,0	2,047	49,8	1,961
M60 X 2,0	2,0	60,0	2,362	57,8	2,276

Если вы определили, что фитинг имеет метрическую резьбу, вам все равно необходимо определить, какая это версия или тип метрического фитинга.

Метрическая резьба и методы уплотнения

Трубные фитинги DIN

Как упоминалось ранее, трубные обжимные фитинги DIN имеют коническое горло 24 ° внутри фитинга с наружной резьбой, что должно четко идентифицировать его как DIN, если также была идентифицирована метрическая резьба. Чтобы определить, к какой серии и размеру трубки принадлежит фитинг, изучите гайку трубки: большинство производителей указывают серию и размер трубки на самой гайке. Система, используемая для этой маркировки, сочетает СЕРИИ ТРУБ с ТРУБКОЙ O.D, например: размер трубки 15 мм в серии L сокращается до L15.

Если серия и размер не указаны на детали, совместите внешний диаметр трубки с метрическим обозначением резьбы (размер резьбы и шаг резьбы в мм) в таблице, чтобы найти соответствующую серию и размер трубки:

Таблица совместимости компонентов трубок DIN для сверхлегких (LL), легких (L) и тяжелых (S) условий

Серия трубок	Трубка О. D	Метрическая Резьба Выноска	Трубная гайка Деталь #	Режущий элемент Кольцо Деталь #	Пробка для трубки Деталь #	Заглушка для трубки Деталь #
LL Extra Light Duty	4 мм 6 мм 8 мм 10 мм 12 мм	8 мм x 1,0 10 мм x 1,0 12 мм x 1,0 14 мм x 1,0 16 мм x 1,0	5201LL-04 5201LL-06 5201LL-08 5201LL-10 5201LL-12	5202LL-04 5202LL-06 5202LL-08 5202LL-10 5202LL-12
L Легкий Duty	6 мм 8 мм 10 мм 12 мм 15 мм 18 мм 22 мм 28 мм 35 мм 42 мм	12 мм x 1.5 14 мм x 1,5 16 мм x 1,5 18 мм x 1,5 22 мм x 1,5 26 мм x 1,5 30 мм x 2,0 36 мм x 2,0 45 мм x 2,0 52 мм x 2,0	5201L-06 5201L-08 5201L-10 5201L-12 5201L-15 5201L-18 5201L-22 5201L-28 5201L-35 5201L-42	5202-06 5202-08 5202-10 5202-12 5202-15 5202-18 5202-22 5202-28 5202-35 5202-42	5203L-06 5203L-08 5203L-10 5203L-12 5203L-15 5203L-18 5203L-22 5203L-28 5203L-35 5203L-42	5204L-06 5204L-08 5204L-10 5204L-12 5204L-15 5204L-18 5204L-22 5204L-28 5204L-35 5204L-42
S Heavy Duty	6 мм 8 мм 10 мм 12 мм 14 мм 16 мм 20 мм 25 мм 30 мм 38 мм	14 мм x 1. 5 16 мм x 1,5 18 мм x 1,5 20 мм x 1,5 22 мм x 1,5 24 мм x 1,5 30 мм x 2,0 36 мм x 2,0 42 мм x 2,0 52 мм x 2,0	5201S-06 5201S-08 5201S-10 5201S-12 5201S-14 5201S-16 5201S-20 5201S-25 5201S-30 5201S-38	5202-06 5202-08 5202-10 5202-12 5202-14 5202-16 5202-20 5202-25 5202-30 5202-38	5203S-06 5203S-08 5203S-10 5203S-12 5203S-14 5203S-16 5203S-20 5203S-25 5203S-30 5203S-38	5204S-06 5204S-08 5204S-10 5204S-12 5204S-14 5204S-16 5204S-20 5204S-25 5204S-30 5204S-38

Фитинги Kobelco

Фитинги Kobelco по сути такие же, как и метрические трубные обжимные фитинги 24 ° DIN по DIN, однако все размеры резьбы Kobelco имеют 1.Шаг 5 мм. Все трубные аксессуары для фитингов Kobelco относятся к серии L и полностью взаимозаменяемы. Однако единственные размеры, которые действительно уникальны для Kobelco, находятся в списке ниже.

Таблица совместимости компонентов Kobelco

Серия трубок	Трубка Н.Д.	Метрическая Резьба Выноска	Трубная гайка Деталь #	Режущий элемент Кольцо Деталь #	Пробка для трубки Деталь #	Заглушка для трубки Деталь #
л	22 мм 28 мм 35 мм	30 мм x 1.5 36 мм x 1,5 45 мм x 1,5	5201L-22-30X1,5 5201L-28-36X1,5 5201L-35-45X1,5	5202-22 5202-28 5202-35	9248-22-30 9248-28-36 9248-35-45	9249-22-30 9249-28-36 9249-35-45

Komatsu Фитинги

имеют шаг резьбы 1,5 мм во всех размерах и уплотняются через коническое седло 30 ° / 60 °. Если вы идентифицируете метрическую резьбу с носовым конусом, будьте очень осторожны, чтобы различить, действительно ли это седло конуса 30 ° / 60 ° (Komatsu) вместо 37 ° / 74 ° (GB китайский).

37 ° / 74 ° и китайские метрические фитинги с плоским торцом

Эти фитинги все чаще экспортируются из Китая на тяжелое оборудование в соответствии с китайскими стандартами. Что определяет эти стандарты, так это то, что они оба используют североамериканские стили уплотнения, но с метрической резьбой. Сюда входят методы уплотнения с торцевым уплотнительным кольцом (ORFS) и развальцованным седлом 37 ° (JIC), однако резьба UN и SAE заменена на метрическую и не соответствует традиционным шагам резьбы во всех размерах.

Метрическая коническая резьба

Если у вас метрическая коническая резьба, нужно пройти те же начальные шаги для идентификации шага резьбы, что и для параллельной метрической резьбы. Аналогично параллельной метрической резьбе, измерение наружного диаметра покажет фактический размер резьбы (т. Е. Измерение 18,01 мм означает, что это, скорее всего, резьба M18). Однако, чтобы сделать это точно с конической метрической резьбой, необходимо измерить внешний диаметр в третьем ряду резьбы от конца фитинга.

Резьба в пневматике — FestoWiki

Сначала мы должны установить, где расположена резьба. Резьба на штоке поршня сильно отличается от резьбы для подачи воздуха или установочной резьбы для приводов.

Малые диаметры выполнены в виде метрической резьбы. Обычно это касается размеров M3, M5 и, в большей степени, размера M7. Размеры метрической резьбы указаны в миллиметрах [мм]. Резьба большего диаметра разработана как трубная резьба Уитворта. Эти трубные резьбы затем подразделяются на две разные конструкции (G-резьба или R-резьба).Размер трубной резьбы Whitworth указан в дюймах [«]. Дюймовая резьба в пневматике начинается с размера 1/8».

G-резьба или R-резьба?

G-образная резьба имеет цилиндрическую форму в соответствии с EN-ISO 228-1. R-образная резьба имеет коническую форму в соответствии с EN 10226.

Например, для размера резьбы 1/8 «резьба указывается как G1 / 8 или R1 / 8.

При использовании комбинации резьбы G и R необходимо соблюдать следующие правила: Наружная резьба G (цилиндрическая) может быть навинчена только на внутреннюю резьбу G.Наружная резьба R (коническая) может ввинчиваться в внутреннюю резьбу G или R.

Каковы размеры трубной резьбы Витворта? 1 дюйм равен 25,4 мм. Однако это преобразование не применяется к трубной резьбе.

Обзор размеров резьбы

Резьба обозначение	Диаметр дюйма	Диаметр Внешний мм	диаметр Гайка мм	Диаметр Леток мм	Резьба на дюйма
G 1/8 «	1/8	9. 73	8,85	8,80	28
G 1/4 «	1/4	13,16	11,89	11,80	19
G 3/8 «	3/8	16,66	15,39	15,25	19
G 1/2 «	1/2	20.95	19,17	19	14
G 3/4 «	3/4	26,44	24,66	24,5	14
G 1 «	1	33,25	30,93	30,75	11
G 1 1/4 «	1 1/4	41. 91	35,59	39,25	11
G 1 1/2 «	1 1/2	47,80	45,48	45,25	11
G 2 «	2	59,61	57,29	57	11

Трубная резьба Витворта и ее особенности

Что на самом деле означает термин трубная резьба Витворта и почему существует отклонение в размере между 1 дюймом (25.4 мм) и резьба G 1 «(~ 33 мм)? Трубная резьба Витворта названа в честь английского инженера сэра Джозефа Уитворта. При стандартизации трубной резьбы 1-дюймовая труба имела внутренний диаметр 25,4 мм. Однако стенки трубы относительно толстые, в результате чего внешний диаметр составляет ~ 33 мм. Таким образом, трубная резьба диаметром 1 дюйм имеет внешний диаметр ~ 33 мм. Благодаря современным материалам и методам производства, сегодня трубы можно изготавливать с гораздо более тонкими стенками. Однако, поскольку стандартная резьба продолжает применяться в качестве эталонного размера при производстве труб, современные трубы с резьбой 1 дюйм (~ 33 мм) не обязательно имеют внутренний диаметр 25.4 мм, но может иметь гораздо больший внутренний диаметр. Это означает, что труба диаметром 1 дюйм не всегда равна 1 дюйму с точки зрения резьбы внутреннего диаметра.

Есть ли ограничение на длину резьбы?

При использовании фурнитуры Festo этот вопрос не имеет значения, поскольку, конечно же, наша фурнитура адаптирована к требуемым условиям. При использовании внешней фурнитуры необходимо соблюдать длину резьбы штуцера. Например, часть фитинга, которая может быть ввинчена в клапан, не должна превышать максимальную длину (Cmax).Если вы используете фитинги Festo, длина гарантированно будет правильной.

Обзор Диаметр резьбы до длины резьбы

Диаметр резьбы	C макс [мм]
M3	3,3
M5	4,3
M7	5,8
G 1/8	6.5
G 1/4	8
G 3/8	9
G 1/2	10. 5
G 3/4	12
G 1	13

Поршневые штоки цилиндров обычно доступны в двух исполнениях, с внутренней или наружной резьбой.

ADN-… -… -I-P-A ADN -…-…- A-P-A

Внутренняя резьба имеет стандартную метрическую резьбу на стандартных цилиндрах. С другой стороны, наружная резьба также может иметь метрическую мелкую резьбу.Выбор стандартной или мелкой резьбы зависит от размера резьбы и размера штока поршня. Festo поставляет, например, DSNU, DNC, ADN,… с гайкой на штоке поршня, если используется мелкая резьба. Это означает, что заказчику не нужно приобретать специальную гайку. Конечно, потерянные гайки можно в любой момент заменить, заказав их как запасные части.

В зависимости от типа наши цилиндры имеют резьбу по внешнему диаметру или, в профильных цилиндрах, имеют внутреннюю резьбу на корпусе цилиндра. При монтаже цилиндра, имеет место следующее: при использовании тонкой нити, некоторые цилиндры, такие как стандартный цилиндр DSNU и картриджа цилиндра EGZ, поставляются с фиксирующей гайкой.

EGZ-… DSNU-…

Festo предлагает некоторые клапаны и пневматические цилиндры со встроенными вставными штуцерами.

CPE -…- QS DFK -…

PPT — Презентация PowerPoint «Нитки и нарезание резьбы» | бесплатно скачать

Заголовок: Резьба и нарезание резьбы

1
Резьба и нарезание резьбы

Резьба
Винтовой гребень однородного сечения, сформированный внутри
или снаружи цилиндра или конуса
Используется для нескольких цели
Закрепите приспособления, такие как винты, болты, шпильки и гайки
Обеспечьте точное измерение, как в микрометре
Передайте движение
Увеличьте усилие

Винтовая резьба
Спиральный гребень однородного сечения, сформированный внутри
или снаружи цилиндра или конуса
Наружная резьба
Нарезка на внешней поверхности или конусе
Внутренняя резьба
Изготовлена внутри цилиндра или конуса

Диаметр шага
Диаметр воображаемого цилиндра, который проходит через резьбу
в точке, где ширина канавки и резьбы
равна
Равно большому диаметру минус одинарная глубина резьбы
Указанные допуски и допуски при диаметре деления
линия

Шаг
Расстояние от данной точки на одной резьбе до
соответствующей точки на следующей резьбе

Шаг
Расстояние между резьбой за один оборот
.
Шаг и шаг однопроходной резьбы
одинаковы.
Для двухзаходной резьбы шаг в два раза больше шага
.
Двухзаходная резьба имеет две точки начала.

Корень
Нижняя поверхность, соединяющая стороны двух соседних резьб
Наружная резьба на вспомогательном диаметре
Внутренняя резьба на большом диаметре

Crest
Верхняя поверхность, соединяющая две стороны резьбы
Наружная резьба на большом диаметре
Внутренняя резьба на вспомогательном диаметре

Боковая часть резьбы
поверхность, которая соединяет гребень с корнем

Глубина резьбы
Измеренное расстояние между гребнем и основанием
перпендикулярно оси

Угол резьбы
Включено измеренный угол между сторонами резьбы
в осевой плоскости

Угол винтовой линии
Угол, который образует резьба с плоскостью, перпендикулярной
к оси резьбы

Правая резьба
Винтовой гребень равномерного поперечного сечения, на который по часовой стрелке навинчивается гайка
При нарезании на токарном станке инструмент сдвигается справа на
слева

Левая резьба
Винтовой гребень равномерного поперечного сечения, на которое навинчена гайка
в направлении против часовой стрелки
При резке на токарном станке режущая головка продвигается слева направо

Метрическая система ISO
Американский национальный стандарт Резьба
Британский стандарт Whitworth (BSW) Резьба
Un Резьба ified
Американская национальная резьба Acme
Квадратная резьба
Червячная резьба Коричневого Шарпа
Международная метрическая резьба

Разделена на четыре основные серии, каждая из которых имеет одинаковую форму и пропорции
Грубая резьба по национальной шкале (NC)
Специальная резьба по национальной шкале (NF)
Специальная резьба по стране (NS)
Труба по стандарту National (NPT)

Применение такое же, как и для американской национальной формы резьба

Разработано U.Южная, Великобритания и Канада для стандартизированной системы резьбы
Сочетание британской стандартной резьбы Витворта и
Американской национальной стандартной резьбы

Замена квадратной резьбы во многих случаях
Используется для подающих винтов, домкратов и тисков

Используется для зацепления червячных передач и передачи движения
между двумя валами под прямым углом друг к другу
, но не в одной плоскости

Заменяется резьбой Acme из-за трудностей с ее обрезкой
Часто встречается на тисках и домкратах

Стандартизированная резьба, используемая в Европе

Посадка
Взаимосвязь между двумя сопрягаемыми деталями
Определяется величиной зазора или натяга
, когда они собраны
Номинальный размер
Обозначение, используемое для определения размера детали
Фактический размер
Измеренный размер резьба или деталь
Базовый размер, от которого устанавливаются допуски

Per заметная разница между наибольшей внешней резьбой
и наименьшей внутренней резьбой
Разница дает самую плотную посадку, приемлемую для
любой данной классификации

Допускаются отклонения в размере детали
Общий допуск складывается из плюсовых и минусовых допусков
В унифицированных и национальных системах допуск составляет
плюс для внешней резьбы и минус для внутренней резьбы

Максимальные и минимальные размеры детали

Система допусков метрической резьбы винта ISO обеспечивает
для допусков и допусков, определенных классами допуска
, положениями допуска и классами допуска
Классы допуска, указанные численно
Средний допуск, обозначенный цифрой 6, номер
под 6 указывает на более тонкий допуск и номер
цифра выше 6 означает больший допуск

Для внешней резьбы
e означает большой припуск
г означает малый припуск
h означает отсутствие припуска
Для внутренней резьбы
G означает малый припуск
H означает отсутствие припуска

Классификация внешней резьбы как 1A, 2A и 3A и внутренняя резьба
как 1B, 2B, 3B
Классы 1A и 1B
Резьба для работы, которая должна быть собрана
Самая свободная посадка
Классы 2A и 2B
Используется для большинства промышленных креплений
Средняя или свободная посадка
Классы 3A и 3B
Используется там, где требуется более точная посадка и отвод 900 10
Припуск не предоставляется

Шпиндель токарного станка и ходовой винт должны быть в одном и том же относительном положении
для каждого прохода
Нарезчик резьбы прикреплен к каретке для этого назначения
Циферблат имеет восемь делений
Четный резьба с любым разделением
Нечетная резьба либо пронумерованная, либо ненумерованная, но не
обе

Трехпроводной метод
Калибр для резьбовых колец
Калибр для резьбовых пробок
Калибр для стопорных шайб
Оптический компаратор

Три провода одинакового диаметра, помещенные в резьбу,
два с одной стороны и один с другой стороны
Стандартный микрометр, используемый для измерения расстояния на
проводах (M)
Для разных размеров и шагов резьбы требуется 90 354 провода разных размеров 90 010

Может быть двойной, тройной или четверной, в зависимости от
количества запусков по периферии заготовки
Шаговое расстояние от точки на одной резьбе до
соответствующая точка на следующей резьбе
Гайка шага шага продвигается в продольном направлении за один полный оборот
Шаг однозаходного пуска и шаг равный
Двойной шаг шага в два раза больше
Тройной шаг шага в три раза

Нарезание резьбы в отверстие
Операция, выполняемая на заготовке, удерживаемой в патроне или цанге
или установленной на планшайбе
Инструмент для нарезания резьбы аналогичен расточенному инструменту, за исключением формы
, отшлифованной до формы резьбы, которую нужно нарезать
