Петли дверные универсальные – установка и эксплуатация

Для начала разберёмся с терминологией. Основным критерием по которому петли дверные делятся на виды, является их механизм. По этому признаку петли для дверей делятся на:

  • Неразъёмные,
  • Разъёмные.

Именно неразъёмные петли ещё называются универсальными, так как они подходят для дверей, которые открываются и влево, и вправо. Для того, чтобы снять дверь в этом случае, придётся открутить петли от дверного полотна или коробки.

Разъёмные петли нужно выбирать в зависимости от стороны, в которую открывается дверь. Соответственно этому, бывают левые и правые петли.  Полотно с таких петель легко можно снять – достаточно просто приподнять его.

Универсальные петли приобрели большую популярность, нежели разъёмные, по нескольким причинам. Первая ясна из их названия: их не нужно специально подбирать под дверь, и это позволяет использовать такие петли дверные когда и где угодно.

Вторая причина кроется в том, что петли универсальные, в отличие от левых/правых, гораздо более выносливы и могут нести на себе дверное полотно с большим весом. Таким образом, конструкция неразъёмных универсальных петель является максимально надёжной.

Материалы для неразъёмных петель

Самым популярным материалом для изготовления дверных петель является сталь. Характеристики стального сплава максимально соответствуют требованиям, предъявляемым к этому виду дверной фурнитуры. Основу ассортимента петель торговой марки «НОРА-М» составляют именно петли дверные стальные. Они изготовлены из высококачественного сплава, прочного, устойчивого к коррозии и механическим повреждениям.

Латунь также довольно часто используется для производства дверных петель. Хотя этот сплав мягче стали, тем не менее, на межкомнатных дверных полотнах, не имеющих большого веса, они показывают прекрасные эксплуатационные характеристики. Кроме того, латунные петли, как правило, отличаются более привлекательным внешним видом.

Впрочем, используемая в нашем производстве гальванизация делает стальные петли не уступающими латунным по этому показателю. Важное отличие петель из латуни состоит в том, что они чаще всего дороже стальных. Однако на сегодняшний день на латунные петли «НОРА-М» открыта распродажа, и вы можете купить петли дверные оптом из латуни по привлекательным ценам.

Нержавеющая сталь для изготовления дверных петель встречается не так часто, как предыдущие два материала, но всё же используется. Этот материал более актуален для петель, предназначенных для входных и уличных дверей.

Петли универсальные «НОРА-М»

В нашем каталоге представлены петли для дверей универсальные оптом в двух сериях:

  • Стандарт – это надёжные высококачественные дверные петли среднего ценового сегмента.
  • ECO – это изделия ценового сегмента «эконом», имеющие, тем не менее, хорошие эксплуатационные характеристики.

Универсальные петли Стандарт от «НОРА-М»

В серии представлены стальные универсальные петли, имеющие толщину карты 2,5 мм. Это стандартная толщина петельной карты, принятая большинством производителей дверной фурнитуры. Такая толщина обеспечивает петлям достаточную прочность и износостойкость.

Петли для дверей этой серии имеют, как было сказано выше, гальваническое покрытие. Оно наносится в пять слоёв и обеспечивает изделию не только ровный красивый цвет, но также и устойчивость  к повреждениям механического характера.

Очень важная особенность универсальных петель Стандарт состоит в том, что они комплектуются двумя или четырьмя подшипниками качения. На количество подшипников указывает цифровая маркировка в названии модели. Например, в петле модели 3″-2ВВ (75*63*2,5) – два подшипника, в модели 4″-4ВВ (100*75*2,5) – четыре подшипника. Обратите внимание, что в конструкции петель Стандарт используются именно настоящие подшипники, а не имитирующие их кольца, что очень часто встречается. Подшипник качения с 11 шариками из закалённой стали напрямую влияет на работу петли: она выдерживает нагрузки, связанные с весом двери и её открыванием и закрыванием, в процессе эксплуатации не провисает и не деформируется.

Особая конструкция подшипника в сочетании со специальной смазкой обеспечиваются совершенно бесшумную работу петель. Такие петли работают без малейшего скрипа годами.

Высокое качество дверных петель Стандарт подтверждено в ходе проверок на испытательных стендах: ресурс их работы составляет не менее 1’200’000 циклов! Гарантия на изделия линейки – 5 лет со дня продажи.

Универсальные петли ECO от «НОРА-М»

Несмотря на то, что петли для дверей ECO относятся к эконом-сегменту, одна из их основных характеристик не отличается от петель более высокого класса: петли ECO изготавливаются из стали и толщина их карты равна 2,5 мм. В данном классе это лучший показатель среди изделий, представленных на сегодня на российском рынке дверной фурнитуры. Гальваническое покрытие при производстве данных петель тоже используется. После гальванической обработки все изделия проходят испытания соляным туманом в течение двух суток в специальной камере.

А вот конструктивно петли ECO несколько проще стандартных. Дело в том, что они оснащены не подшипниками, а стальными кольцами. Нужно сказать,  что качественно сделанная петля и на кольцах способна прослужить долгие годы. В частности, петли дверные ECO показали во время испытаний ресурс работы в 850’000 циклов. Гарантия на петли линейки составляет 1 год.

Установка неразъёмных петель

По типу монтажа петли дверные бывают нескольких видов, но основные два – это врезные и накладные. Универсальные петли относятся к врезному типу. Для их установки в полотне двери, как и в коробе, делаются углубления, как раз по размеру петельной карты. Карта «утапливается» в углубление, и при закрывании двери врезанные в дерево и сложенные вместе карты обеспечивают отсутствие зазора.

Монтаж дверных петель врезного типа – довольно трудоёмкий процесс, требующий особых навыков и специального инструмента. Поэтому довольно часто для их установки требуются услуги специалиста. А вот в эксплуатации дверные петли достойного качества практически не требуют ухода.

Максимум,  что может потребоваться – это смазка петель, в  первую очередь тех, которые не оснащены подшипниками.

Петли дверные оптом «НОРА-М» комплектуются необходимым крепежом: шурупами (для серии ECO) либо саморезами (для серии Стандарт). После установки об этом малозаметном, но очень важном элементе дверной фурнитуры марки «НОРА-М» можно буквально забыть на несколько лет – настолько качественно они выполняют своё предназначение!

Установка дверных петель: какие саморезы выбрать

Если при ремонте встает вопрос установки дверей. То почти наверняка также придется устанавливать и дверные петли. Работа по установке дверных петель требует определенных навыков и человеку, который до этого не сталкивался с подобным вопросом, придется довольно непросто. Эта работа довольно трудоемкая. Ее нужно делать со спокойствием и аккуратностью, чтобы не повредить дверное полотно. Очень серьезно, процесс работы зависит от того, какой именно тип петлей выбран для установки.

Поэтому если у хозяина дома нет нужного опыта. Иногда стоит обратиться за советом к специалистам, они помогут. Но такая работа может стоить довольно прилично.
Если принято решение делать монтаж петлей своими силами, то работу следует разделить на несколько этапов.

Первым делом, еще при закупке дверных петель нужно точно знать на какую именно сторону будет открываться дверь направо, или налево. Отталкиваясь от этих знаний и нужно покупать krepej. После покупки и доставки домой, нужно сделать разметку торца двери под купленные петли. Расстояние для разметки берется с таким расчетом чтобы внизу и вверху до места установки петель было расстояние длинной в 1,5 петли.

Когда разметка сделана, с помощью молотка и стамески делаем углубление такого размера чтобы туда спокойно могла лечь раскрытая петля. Толщина углубление, это очень важно. Ведь если сделать чуть меньше, или чуть больше петля не сможет нормально работать. Поэтому выемку нужно делать очень внимательно и аккуратно.

Для большей точности можно воспользоваться фрезером.
После того как отверстия под петли выточено на торце двери. Нужно начинать проделывать тоже самое только теперь на дверной раме. Здесь тоже нужно внимательно следить за глубиной прореза. Также обязательно нужно помнить, что двери после определенного срока работы, начинают постепенно деформироваться под воздействием внешней среды. И поэтому делая углубления под петли, нужно оставлять несколько миллиметров зазора между дверями и дверной рамой.

Чаще всего сегодня при установке дверей, используют навесные петли. С ними гораздо удобнее работать чем с любыми другими. Также они более надежны и прочны. При выборе дверных петель нужно обязательно обращать внимание на свойства материала, из которого они выполнены. Металл должен быть крепким и хорошо справляться с коррозией. Часто для производства петель используется латунь, этот материал достаточно надежен и петли из него прослужат довольно долго. Также надо обратить внимание на саморезы, которые используются для монтажа петель.

Они должны быть крепкими и сделаны из качественного материала.

Еще интересные посты для вас…

Facebook

Twitter

Вконтакте

Google+

Установка межкомнатных дверей купе своими руками: видео, фото в интерьере

Вид фурнитуры зависит не только от массы и размеров створки, но от ее конструкторских особенностей. Так, дверные петли для дверей с притвором должны удовлетворять дополнительным требованиям из-за некоторых отличий такой модели.

Петли

Двери с притвором: особенности

В обычном случае полотно при закрывании входит в дверную раму. При этом между вертикальными и горизонтальными частями рамы и между створкой остается технологический зазор. Если речь идет о межкомнатной створке в хорошо отапливаемой квартире, никаких неудобств эта щель не создает.

Но если дело касается входной конструкции или двери между отопляемым и неотопляемым помещениями, картина меняется. При сквозняке или большой разнице температур зазор создает солидный мостик холода. Избежать этого можно 2 путями: оббить створку по периметру хорошим уплотнителем или предвидя эту ситуацию, заказать дверь с притвором.

Вариант этот отличается от обычной модели исполнением торца: по краям изделия имеется планка, более широкая, чем проем, создаваемый дверной коробкой. При закрывании, створка входит в коробку на ¾ толщины полотна, а планка плотно прижимается к раме. Для обеспечения максимально плотного примыкания торцевые поверхности здесь скошены. Понятно, что обычные петли или замки здесь монтировать сложно и нужно учитывать смещение оси и наклон.

Замки и петли для межкомнатных дверей с притвором

Вариант с наплавом влияет на размещение и устройство фурнитуры.

  • Лицевая планка рамки располагается не по оси, а со смещением, иногда даже с наклоном .
  • Ответная часть тоже выглядит иначе: это может быть пластина с торцом, совпадающим с торцом рамы, или уголок. Под последний нужно делать выборку.
  • Ось также сдвинута за пределы притвора. Соответственно, установка любой фурнитуры невозможна. Более всего подходят угловые врезные и ввертные модели. Скрытая петля для дверей с притвором или накладная бабочка не годятся.

  • Если предполагается монтаж доводчика, то придется и настраивать его особым образом: ход доводчика в конце закрывания должен быть максимально плавным, не быстрым, иначе наплав будет постоянно ударять о коробку и быстро износится.

Разновидности петель для створки с притвором

Из-за особенности конструкции возможна установка только 2 видов навесов – привычные варианты, наподобие бабочки или скрытых навесов не подойдут. Причем одна модель врезается, а вторую можно установить без врезки.

  • Угловые петли для дверей с притвором отличаются от обычных врезных формой пластины – она изогнута под углом в 90 градусов. Таким образом фурнитура учитывает смещение по оси и неполное вхождение створки в дверную коробку. На фото – угловые петли.

Без врезки здесь не обойтись: под пластины навеса в торце полотна и в откосе рамы формируют пазы. Использовать можно любой подходящий инструмент. В обычных случаях вполне достаточно стамески и молотка, с помощью которых вырезают пазы, опытным путем подбирая нужную глубину. Если створка достаточно дорогая и хотелось бы проделать работу аккуратно, используют ручной фрезер. В этом случае параметры навеса являются эталоном для паза на полотне и откосе коробки.

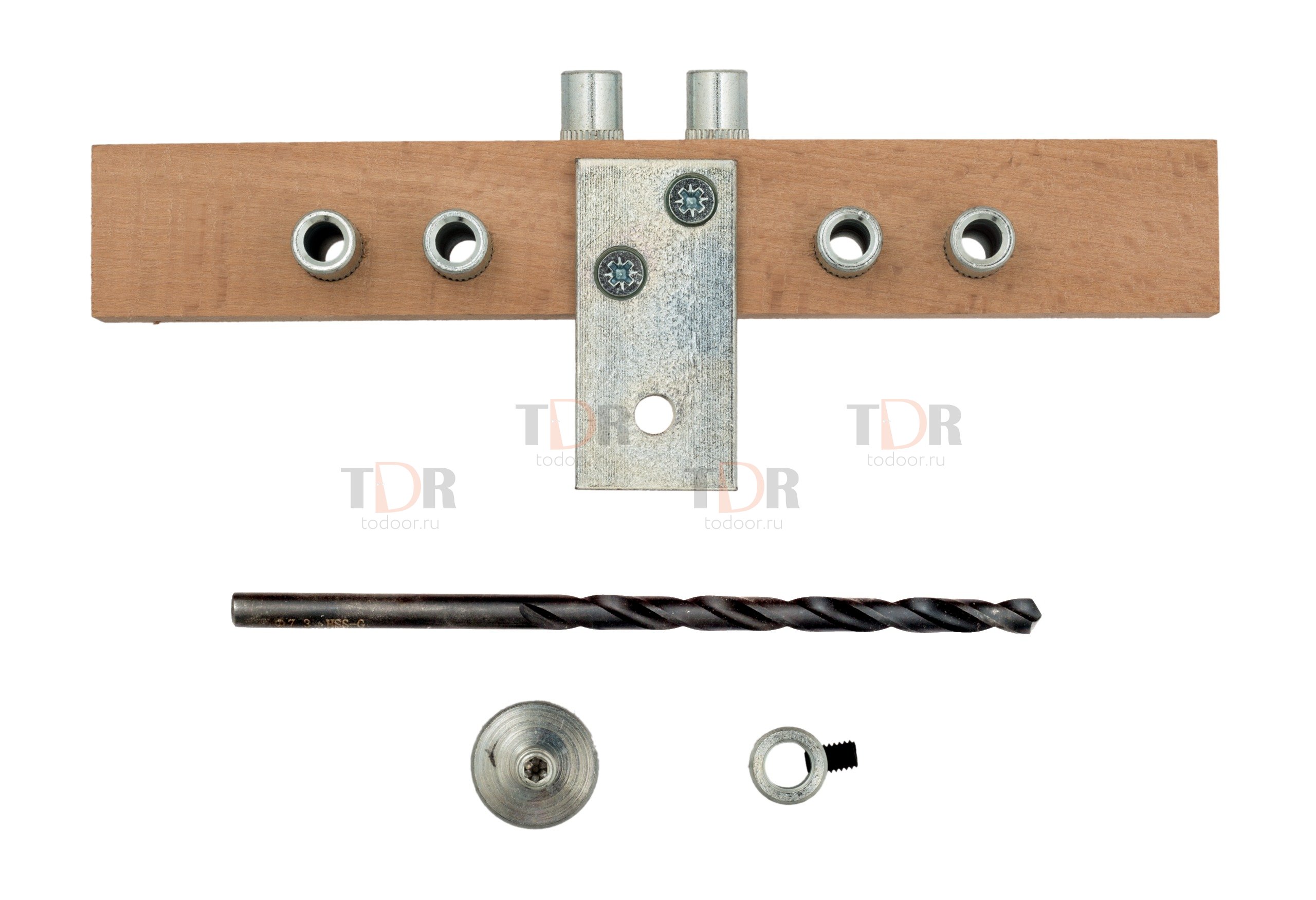

  • Ввертные – их установка еще более проста. Скрытые ввертные модели состоят из штырей и поворотной оси. Штыри вкручивают в торце створки и в стояк рамы, а на виду остается только поворотная ось. Это нельзя назвать в полной мере скрытой фурнитурой, однако стойкостью к взлому они обладают.

Для межкомнатных створок подбирают легкие простые модели – с 2 штырями, для тяжелых – деревянных, например, или металлических, стоит выбрать скрытые ввертные петли с 4 штырями. Производители чаще всего устанавливают ввертные навесы, поскольку они прочнее и менее заметны.

На видео ввертные и дверные угловые петли для дверей с притвором устанавливают при помощи фрезера.

Смотрите также:

Как правильно крепить петли на деревянную дверь. Как установить петли на дверь

Установка петель на двери – важный этап монтажа дверного полотна и коробки. С одной стороны, данный процесс не вызывает никаких проблем, так как сводится к установке самих петель и закреплении дверного полотна, а с другой – требует временных затрат, а также терпения и наличия необходимых для монтажа инструментов. Перед тем, как установить дверные петли своими руками, задумайтесь о том, сможете ли вы добиться высокого качества работы. Именно от правильности монтажа петель и дверей на них, во многом зависит дальнейшая их эксплуатация.

Разновидности дверных петель

Особенности установки тех или иных петель будут зависеть от их разновидности. Петли классифицируются по особенностям строения и крепления на три основных вида:

  • Накладные. Состоят из двух одинаковых частей, скрепленных между собой. Одна часть закрепляется на дверной коробке, другая – на полотне. Также есть , которые представляют собой единое целое. Установка накладных петель не требует специальных навыков и является наиболее простой и доступной каждому.

Врезные. Отличаются более сложной и длительной установкой, для которой необходимо специальное оборудование и навыки работы с ним. Сложность монтажа компенсируется широким распространением врезных петель, а также их надежностью и долговечностью.

  • Ввертные. Крепятся при помощи штырьков с резьбой – они вворачиваются в дверное полотно, тем самым надежно закрепляясь на его поверхности. Обычно устанавливаются в количестве трех штук на одну дверь, отличаются количеством крепежных штырьков.

Также существуют скрытые дверные петли, которые отличаются высокой сложностью установки, но гарантируют отличную защищенность и безопасность жилья.

Подготовка необходимых инструментов

Процесс установки немыслим без набора определенных материалов, инструментов и оборудования, необходимого для работы. Так, перед началом монтажа следует подготовить:

  • дверные петли.
  • шуруповерт и набор шурупов.
  • карандаш (необходим для нанесения разметки).
  • набор деревянных клиньев для выравнивания конструкции.
  • строительный уровень.
  • молоток и стамеска.

После того, как вы убедились, что в рабочей зоне есть перечисленные выше инструменты и материалы, можно приступать к монтажу дверных петель.

Правильное нанесение разметки

Установка дверных петель на глаз недопустима – даже небольшая погрешность может привести к перекосу и деформации дверного полотна и конструкции. Разметка выполняется карандашом следующим образом:

  1. Приложите петли на места предполагаемой установки. Размещение петель должно осуществляться с минимальным отступом от краев двери (верх и низ) на 20 сантиметров.
  2. Обведите приложенные к дверному торцу петли карандашом, после чего отложите их.
  3. С помощью стамески и молотка сделайте углубления в размеченных областях, необходимые для установки врезных петель.

Внимательно следите за толщиной углубления. Если она будет превышать толщину петли, при закрывании дверь будет упираться в коробку. В конечном итоге это приведет к деформации дверного полотна и появлению проблем с открыванием и закрыванием двери.

Перед тем, как установить петли на дверь, необходимо разметить дверную коробку. Данная операция потребует сноровки и терпения, чтобы правильно определить место установки петли:

  1. Установите полотно в коробку и зафиксируйте посредством деревянных клиньев так, как она должна будет находиться в установленном состоянии. Для выравнивания дверного полотна следует воспользоваться строительным уровнем.
  2. После выравнивания полотна отметьте на коробке места соприкосновения дверных петель с дверью.
  3. Как и в случае с дверным полотном, посредством молотка и стамески сделайте необходимое число углублений под установку дверных петель.

Выравнивание дверного полотна в коробке должно проводиться не только по вертикали, но и по горизонтали. Неверная вертикальная установка вызовет самопроизвольное открывание двери, а горизонтальная – затруднит ее закрывание.

Правильный монтаж дверных петель

Установка врезных петель

Врезка петель в межкомнатную дверь – наиболее сложная процедура из всех возможных, поэтому освоив ее, вы сможете без труда установить накладные и вворачиваемые петли. Процедура монтажа врезных петель выглядит следующим образом:

  1. Утопите петли в сделанных на предыдущих этапах работы углублениях на двери.
  2. При помощи шуруповерта проделайте отверстия в дереве под петли.
  3. Возьмите подходящие по диаметру шурупы и посредством шуруповерта закрепите с их помощью петли на дверном полотне.
  4. Установите дверь в дверном проеме и закрепите ее деревянными клиньями.
  5. Утопите петли в сделанных углублениях, после чего повторите шаги 2-3.

Во время монтажа внимательно следите за тем, чтобы дверь ровно стояла в коробке и не смещалась в процессе установки. Перед тем, как навесить дверь на петли, тщательно выровняйте ее в дверном проеме при помощи строительного уровня (как при разметке).

Установка накладных петель

Это наиболее простой в использовании способ, который не требует врезки и предварительной подготовки двери и дверной коробки (без создания углублений). Простота заключается и в конструкции таких петель, и в особенностях монтажа – не надо думать, как приварить петли и как можно прочнее закрепить их в гнезде.

Монтаж похож на установку врезных петель, однако детали устанавливаются не в специальные углубления, а просто прикручиваются к торцу двери и коробки при помощи шурупов. Как и в предыдущем случае, важно поддерживать правильное положение дверного полотна в пространстве на всем протяжении монтажа петель.

Установка ввертных петель

Монтаж ввертных дверных петель не вызовет проблем даже у начинающего мастера. Как правило, установка сводится к выполнению трех простых шагов:

  1. Перед тем, как поставить петли на дверь, необходимо просверлить в дверном полотне отверстия по специальному шаблону, который обычно идет в комплекте с петлями. Гнезда под петли высверливаются как на двери, так и на коробке, на одном уровне.

  1. Следующий шаг – установка петель на свои места. Одна половинка ставится на дверь, вторая на коробку.
  2. Заключительный этап – «нанизывание» дверных петель на коробочные. На этом простой монтаж петель завершается.

После завершения установки рекомендуется , чтобы предотвратить скрип при открывании и закрывании дверей, а также продлить срок службы дверных петель. Если у вас остались вопросы по поводу правильной установки дверных петель, вы можете получить дополнительную информацию из видео (а также закрепить уже полученные из данной статьи сведения), которое можно найти и воспроизвести ниже.

Дверные петли представляют собой механизм, позволяющий открывать/закрывать дверное полотно. Сегодня используются разнообразные варианты петель, они могут классифицироваться по различным признакам. Установка петель на дверь зависит именно от того, какой тип механизма применяется. Выбирать модель петель надо с учетом дверного полотна и условий эксплуатации. Есть специальный скрытый тип петель, они практически не видны со стороны.

Накладные универсальные петли используются чаще всего. Внешне это 2 пластины, одна из которых монтируется на дверь, а вторая – на раму дверного проема. С одной части таких пластин есть специальные штырьки и колпачки, во время монтажа полотно двери буквально надевается на раму. Установка механизма простая, работа много времени не отнимает, никакого опыта иметь не надо.

Конструкция петель различна, можно подобрать любой вариант. Есть традиционные накладные петли, которые крепятся к поверхности, а есть врезные, для которых требуется выбрать отверстие по форме петли и только после этого закрепить. Петли удобны в использовании, они отлично удерживают даже массивные двери . Для изготовления используется только металл, внешняя поверхность может быть декоративной, выполненной в различном стиле. Из преимуществ необходимо отметить дешевизну и простой монтаж, который доступен каждому.

Ввертные петли и их установка

Монтаж так называемых ввертных петель применяется сегодня все чаще. Это конструкция, которая состоит из 2-х частей, каждая из которых имеет штыри, вкручиваемые в поверхность дерева. Первая створчатая часть крепится в дверное полотно, а рамная часть – в проем. После этого дверное полотно буквально насаживается на штырь. После такого простейшего монтажа на поверхности остается виден только небольшой цилиндр малого диаметра. Количество штырей может отличаться, но качество остается неизменным, крепление двери получается прочным и надежным.

Для легких полотен рекомендуется применять петли с 2-мя штырями, которых вполне достаточно. Для дверей с накладками из натурального дерева используются петли с 3-мя штырями. Для тяжелых деревянных из массива лучше всего применять специальные усиленные петли, количество штырей берется от 4-х.

Для легких дверей обычно используют двухштыревые или трехштыревые петли. Их обычно ставят по 3 штуки на дверное полотно. Для более тяжелых полотен приобретают четырехштыревые петли. Их можно регулировать в 3-х плоскостях (по высоте, прижиму, горизонтали), чтобы достичь максимальной точности при установке двери. Для бесшумной работы и снижения трения при эксплуатации некоторые модели ввертных петель снабжаются особой пластиковой (нейлоновой) вставкой и стальным шариком, впаянным в корпус створчатой части. Петель ставится от 3-4 штук на дверь.

Самостоятельно выполнить монтаж очень просто, необходимо только сделать разметку, после чего просверлить отверстия под штыри. Далее, выполняется установка отдельных частей конструкции. Петли могут быть различного цвета, они имеют специальные декоративные колпачки. Материалом изготовления является латунь, алюминий или специальный сверхпрочный пластик (только для легких дверных полотен).

Преимущества такой конструкции заключаются в следующем:

  1. Петли дешевые, внешний вид их привлекательный.
  2. Даже при длительном и интенсивном использовании сроки службы значительные.
  3. Декоративные колпачки позволяют придать механизму любой требуемый внешний вид, использовать их можно для любого интерьера.

Скрытые петли и барные

Одним из самых привлекательных вариантов является механизм под названием «скрытая петля». Это устройство из 2-х неразъемных частей, которые при закрытой двери не видны. Принцип работы скрытой петли заключается в том, что во время закрывания или открывания двери механизм складывается. Когда дверь открыта, петли заметно только на торцевой части полотна. В закрытом состоянии механизм не видно совсем.

Монтаж подобного устройства довольно сложен, своими руками его осуществить трудно, лучше всего доверить эту работу специалистам. Кроме того, сегодня в продаже есть дверные полотна, которые уже имеют встроенные скрытые петли.

Из преимуществ подобного механизма необходимо отметить:

  • надежность устройства высочайшая;
  • внешне петель совершенно не видно;
  • исполнение необычное, но привлекательное, совершенно не портящее внешний вид дверного проема.

Монтаж специальных барных петель немного иной. Дверное полотно можно открывать в любую сторону.

Петли состоят из нескольких частей, внешне они почти незаметны, корпус их компактный и привлекательный.

После установки дверное полотно свободно открывается в любую необходимую сторону. В жилых комнатах такая разновидность используется редко, обычно барные петли применяются для перегородок и дверей в офисах, кафе.

Монтаж петель своими руками

Как установить петли? Установка петель своими руками не отличается сложностью, но надо четко следовать всем шагам предлагаемой инструкции. Сначала необходимо приготовить инструменты и материалы, которые будут использоваться в процессе монтажа. Такой набор содержит:

  • петли выбранного типа;
  • крепежные элементы для их монтажа;
  • простой карандаш;
  • металлическую линейку и уголок;
  • строительный нож со сменными лезвиями;
  • стамеску;
  • обычный молоток;
  • шуруповерт, дрель;
  • крестовую отвертку.

Установка начинается с разметки. Необходимо определить, в какую сторону будет открываться дверь, точки расположения дверных петель. Для этого надо обратить внимание, в какую сторону удобнее открывать, где есть для этого свободное пространство. От этого будет зависеть удобство использования, сохранность самого полотна и отделочных материалов вокруг. Специалисты советуют по направлению движения двери монтировать специальные стопоры, которые будут тормозить открытие. Ручка двери и само полотно уже не будут ударяться о поверхность стены или мебели. На стену можно приклеить небольшой кусочек материала в месте удара ручки – это тоже защитит ее от повреждений.

Для петель надо выбирать место исходя из их конструкции и веса полотна. Например, установка обычной межкомнатной двери возможна с 2 петлями. Если будет устанавливаться дверь из массива дуба, то 2-х петель может быть недостаточно. Рекомендуется брать 3, из которых 2 будут располагаться на небольшом расстоянии от пола и верха дверного проема, а третья – в середине. Далее, карандашом выполняется разметка. Если будет проводиться выемка дерева, то требуется сразу определить, на какую глубину.

Как выполнить крепление?

Установка петель осуществляется обычно в 20-25 см от края полотна. После того как произведена разметка, можно начинать работы. Острым строительным ножом аккуратно выполняется прорез на глубину в 3-5 мм, равный толщине петли. После этого вырезается углубление для посадки петли. Если же планируется установка обычной накладной петли, то такой вырез выполнять не надо. Сначала проводится разметка, корпус петли обводится карандашом. За пределы отметки выходить нельзя, так как после крепежа внешний вид дверного полотна будет крайне неаккуратным, а заделать полости сложно. После этого дрелью или шуруповертом выполняются отверстия, они необходимы для крепежа петли.

Аналогичная работа проводится для дверного проема, тоже придется подготовить место для крепежа второй части дверных петель. Монтаж продолжается таким образом, чтобы можно было сначала «примерить» положение петель, в противном случае навесить дверь не получится. Если все совпадает, то можно крепить механизмы саморезами. Обычно они уже идут в комплекте с петлями, но если нет, то их легко приобрести отдельно, ориентируясь на диаметр. Обычно для регулировки применяется отвертка, но если все выполнено правильно, то в этом необходимости не возникает.

Дверная петля представляет собой специальный механизм в виде пластины, который имеет поворотное устройство. Дверное полотно не только надежно удерживается на дверной коробке, но и свободно поворачивается в необходимую сторону. Петли могут быть самой различной конструкции, все зависит от требований к прочности и надежности, внешнему виду. Чаще всего используются обычные универсальные, но могут применяться и скрытые, которые не видно в закрытом положении двери.

Обычно дверные конструкции приобретаются с вмонтированными в них петлями. Однако нередко встречаются и разборные варианты, которые требуют самостоятельной сборки. Как установить петли правильно, чтобы позже не пришлось увидеть перекос всей конструкции? Изучение последовательности монтажа этих элементов существенно поможет в решении проблемы.

Перечень необходимых приспособлений для работы:

  1. Петли.
  2. Стамеска и молоток.
  3. Шурупы и шуруповерт.
  4. Карандаш.
  5. Деревянные клинья.
  6. Уровень.

Основы изготовления дверных петель

Любое полотно имеет дверные петли. Их качество влияет на процесс открывания и закрывания створки. Эти небольшие по размеру детали несут на себе колоссальную нагрузку. Правильная их установка определит дальнейшую эксплуатацию двери.

В основе изготовления подобных конструкций лежат такие материалы, как сталь и латунь. Первый вариант сырья отличается благородством покрытия, однако ему присуща некоторая мягкость основы. С течением времени такие вещества легко теряют форму. Латунные дверные петли пригодны для установки межкомнатных конструкций.

Стальные варианты отличаются невероятно крепким покрытием, детали такого плана характеризует высочайшее качество и надежность.

Такие элементы можно увидеть на входных конструкциях. Промежуточными образцами дверных петель можно считать дверные петли из цинковых сплавов. Они намного крепче латунных элементов и могут выдержать значительный вес.

Вернуться к оглавлению

Различные варианты устройства петель

Рассматриваемые образцы различаются по материалам изготовления и конструктивным возможностям:

  1. Ввертные имеют вид двух крыльев, которые закрепляются на короб и дверь.
  2. Врезные позволяют предотвратить проникновение посторонних лиц в помещение. Такие образцы не поддаются срезанию. Характеризуются длительным периодом эксплуатации, оснащаются подшипниковым механизмом.
  3. Накладные.

Чтобы правильно установить дверные петли, необходимо четко определить их количество. Главенствующее значение при этом вопросе принадлежит весу конструкции.

Так, если раньше при монтаже дверей использовали 2 элемента, в настоящее время для увеличения надежности крепления устанавливают 3 петли. Массивные образцы полотен предполагают использование четырех и большего количества компонентов.

Чтобы понять, как установить дверные петли, нужно уяснить некоторые важные моменты. Так, стандартная конструкция предполагает использование двух таких элементов. На тяжелые металлические и деревянные формы устанавливаются 3 петли. Перед началом работ полотно укладывается на ребро: таким способом можно заметно упростить монтаж. А известно, что неудобство в работе может не лучшим образом сказаться на ее качестве.

Не последнее место в процессе установки петель занимают инструменты. Накануне проведения работ следует хорошо заточить стамески, причем они должны быть разного размера. Ими можно аккуратно вырезать пазы под петли.

Вернуться к оглавлению

Врезка петель, основные этапы монтажа

Установить дверные петли можно, четко придерживаясь определенных правил.

Так, ориентируясь на дверное полотно, стоит отметить, что эти небольшие элементы должны быть расположены на расстоянии 20 или 25 см от границ полотна. Особое внимание должно быть уделено его поверхности: не допускается присутствие сучков, трещин и отколовшихся элементов. Ввернутый в такое основание шуруп окончательно разрушит коробку и приведет к ее перекосу. В деформированное покрытие невозможно будет качественно вставить дверные петли. Присутствие таких мест на поверхности делает возможным их фиксацию в слегка сдвинутой плоскости, для чего стандартная дистанция немного перемещается вверх или вниз.

Чтобы межкомнатная дверь была установлена надежно, необходимо монтировать петли согласно правилам. Многие профессионалы применяют возвышенную или глубокую посадку в гнезда.

Для правильной установки петель необходимо в полотне сделать углубление, равное толщине самого элемента.

Традиционно врезка петель начинается с разметки. Как было сказано выше, дистанция от верха и низа конструкции соответствует 20 см. Также следует выставить стрелки, которые определят направление расположения петель. Таким способом можно избежать путаницы в работе.

Петля прикладывается к отмеченным точкам, выравнивается по краю, с помощью карандаша обводятся ее очертания. Точная разметка контура позволит глубоко закрепить эту деталь в отверстии.

Избежать скольжения петель можно прикреплением их на некоторое время к дверному полотну при помощи двух саморезов.

Вернуться к оглавлению

Выборка для установленных петель

Осуществить этот этап поможет использование фрезера, обычной стамески и молотка. С помощью обойного ножа прорезаются границы. Далее стамеской делается углубление заданных размеров, обычно она соответствует 2-3 мм. По отмеченным контурам на аналогичную глубину делают выборку.

Использование острого ножа предполагает разрезание древесины вдоль расположения волокон. Поперечное положение предполагает захват тонкой прослойки шпона. На основании появляется небольшая по размеру царапина. В нее вводится острый край стамески и осуществляется удар по ручке.

В процессе вырезания пазов дверные петли прикладываются на готовое место. Шилом отмечаются точки для сверления. Для этого берутся сверла диаметром в 3 мм. Так можно добиться сохранения целостности полотен. Затем петли в готовом отверстии крепятся саморезами. Их шляпки должны несколько выпирать над поверхностью.

Как только петли окажутся на своем месте, дверь прислоняют к основанию коробки. Очертания петель перетаскивают на дверное полотно. Затем комплекс работ повторяется. Как только будет освоена система установки петель, можно смело приступать к монтажу доводчиков.

Межкомнатные двери реализуются магазинами без петель, которые поставляются в комплекте, поэтому сделать правильный выбор изделия соответствующих размеров требуется одновременно с выбором подходящих петель. Установка накладных навесов будет одним из наиболее подходящих способов монтажа петель. Для правильной установки петель на межкомнатные двери требуется выбрать оптимально подходящие места, отметив их там, где будут располагаться петли.

Для установки межкомнатной двери чаще всего используют карточную петлю.

Установка петель в зависимости от веса межкомнатной двери

Использование карточных петель при установке межкомнатных дверей в нашей стране является наиболее популярным. Карточные петли состоят из двух пластин, называемых крыльями или картами, в которых имеются специальные отверстия, через которые изделия крепят саморезами к двери.

Выбор петли зависит от размера и веса двери.

Российское производство данного вида петель отлажено с советских времен. Такой вид изделия является довольно заурядным, хотя размеры его бывают совершенно разными. Данный вид петель уже не используется при установке межкомнатных дверей, поскольку они подходят наилучшим образом для уличных ограждений или помещений, которые не являются жилыми.

У пятидюймовых изделий имеется 5 отверстий для саморезов на каждой из карт, а у четырехдюймовых – 4 отверстия, поэтому они носят такое название в народе, как четверки и пятерки. Выбрать необходимое изделие определенного размера требуется с учетом веса двери. Более тяжелые двери навешивают на крупные петли, а более легкие – на те, что поменьше. Для очень тяжелых подойдет использование трех петель, как и для легких, что поставит их эксплуатационные свойства на уровень выше.

Как правильно и аккуратно делать разметку для вырезки отверстий для петель

Разметка для петель с размерами.

Делать разметку для крепления петель можно двумя способами. Первый связан с прикладыванием петли к дверному полотну, с ее последующей обводкой карандашом. Обычно двери укрепляются за счет двух изделий, которые располагают внизу и вверху, а расстояние между ними должно быть одинаковым.

При установке третьей петли ее можно поместить в центре либо сместить вверх. Перед установкой делаются специальные отметки с помощью карандаша, который хорошо заточен. Это можно сделать не только на дверной коробке, но и на дверном полотне. Делать отметки вторым способом сверху и снизу можно, отступив от края полотна по 15 – 25 см. После этого отмечают места креплений.

При разметке мест отверстий нельзя путать, где у двери низ, а где верх, учитывая то, как она будет стоять после ее крепления к петлям. При наличии стекол у двери следует обратить особое внимание на их расположение.

При этом кромку петель совмещают с кромкой дверного полотна. Если фурнитура потайная, то выполнение посадочных мест должно быть проведено с предельной точностью и аккуратностью, так как нельзя допускать перекосов, устанавливая механизм.

Разметка под петлю можно осуществить, приложив её к дверному полотну, и обвести карандашом.

Когда дверная коробка собрана, а все необходимые размеры сделаны, то переходят к установке петель там, где их запланировано размещать. Изделия следует приставить к тем местам, где их укрепляют по отметкам, это даст возможность представить то, как они будут смотреться.

Расположение петель будет аналогично первому варианту при отсутствии определенных отличий новой от старой межкомнатной двери. Все размеры определяют только тогда, когда межкомнатная дверь была осмотрена визуально. Монтаж петель на дверную коробку и дверное полотно производится с учетом направления открывания дверей.

Правильный выбор изделий и создание среза для деревянных дверей

Варианты установки разного количества петель.

Перед покупкой петель следует выяснить то, какой вид петель потребуется, то есть правый или левый. Для этого требуется встать возле того проема, где необходимо монтировать межкомнатную дверь. Главное, чтобы она при этом открывалась на себя. Важно не перепутать стороны и не стоять так, чтобы дверь открывалась от себя, что не является правильным.

Открыть дверь требуется на себя, что будет подразумевать то, на какую сторону она открывается – левую или правую. Если на левую, то потребуется сделать выбор левых петель, а если на правую, то правых. Это элементарно для понимания, важно правильно затем определить вид необходимого изделия.

Выбирая данный вид изделий для крепления межкомнатных дверей, важно не перепутать их между собой, отметив все соответствующие места крепления, то есть куда и какая петля должна крепиться.

Если дверь из дерева, то следует вырезать с учетом контура петель слой древесины из дверной коробки, используя острый нож. Делая тонкий срез, следует учесть то, какая толщина имеется у петель. Для более удобного оформления среза в древесине делается соответствующий врез по вертикали с учетом контура изделия. Если сделать только горизонтальный срез, то это может вызвать отделение лишних участков полотна деревянной двери.

После выполнения разметки выполняется срез стамеской или или специальной машинкой.

Аналогичным образом осуществляется создание среза на полотне. Если при создании пазов использовать стамеску, то это приведет к тому, что полотно будет испорчено.

Выполнение данной работы с помощью стамески не является возможным, так как на это уйдет много времени, да и само отверстие не будет выглядеть аккуратно. Если уже сделан необходимый паз в соответствующей части, то он удобно вырезается с помощью стамески. При наличии сучка на полотне следует произвести смещение петли, в чем нет ничего страшного.

Делая выбор петель, следует помнить, что может понадобиться их демонтаж, если потребуется внести в дом мебель. А съем створок может оказаться слишком сложной процедурой. Для снятия межкомнатных дверей может потребоваться демонтаж правой или левой стороны двери.

Как провести монтаж петель на межкомнатные двери правильно

Для демонтажа и установки петель понадобятся следующие виды инструментов, которые помогут облегчить всю работу:

Правильный монтаж петли- это когда петля входит точно в паз, просадка допускается 0,1-0,5 мм.

  1. Шуруповерт.
  2. Дрель.
  3. Резак.
  4. Тонкие сверла.
  5. Шило.

Для установки врезных петель может пригодиться и небольшая циркуляционная пила, обязательно следует иметь под рукой карандаш или маркер. Перед установкой петель необходимо, чтобы навесы были разъединены. Более крупная часть навеса должна быть установлена в коробку, а меньшая – в дверное полотно.

Высокая точность установки будет обеспечена, если приставить к коробке двери дверное полотно, что позволит проследить совпадение отметок, сделанных с целью врезки петель. Очень важно проверить наличие разных отклонений, поскольку даже при мелкой ошибке может произойти ситуация, при которой межкомнатная дверь будет открываться и закрываться сама по себе, что не будет приятным для хозяев.

Прикладывая петли к внутренней стороне полотна, необходимо следить за тем, куда выступают шарниры. Они должны быть обращены на лицевую сторону, то есть туда, куда будет открываться межкомнатная дверь.

Как правильно применять крепеж в процессе монтажа петель

Схема устройства и крепежа петли.

Далее, следует зафиксировать детали с помощью саморезов, поставляемых в одном комплекте с петлями. Перед вкручиванием крепежа следует совместить отверстия и метки под них, что позволит предотвратить раскалывание дерева в процессе вкручивания саморезов.

Если необходима врезка потайных петель для межкомнатных дверей, то потребуется выполнять более сложные процедуры, чем при врезке обычных. Потайная фурнитура для дверей требует предварительной подготовки глубоких посадочных отверстий. Вырезается отверстие по ее точному контуру аккуратно с использованием фрезерного станка.

Одним из решений проблемы правильной врезки петель является использование механизированных инструментов, что требует определенных навыков при работе с ними. Врезку петель начинают после подготовки всех инструментов и осуществления разметки дверного полотна и коробки двери.

Прикручивая петли шурупами, обязательно необходимо следить за тем, чтобы петля не ушла в сторону. Шурупы всегда закручивают точно по центру, сделав специальные метки в виде точек карандашом, а затем пометив их шилом. Это предотвратит излишнюю утяжку петель шурупами в процессе затяжки.

Если дверные петли врезаны правильно, то они должны быть расположены на одном уровне. Если обнаружено выпирание петли, то необходимо не полениться, углубить площадку до требуемого уровня, но не больше. Затем с помощью линейки требуется проверить правильность посадки петли.

Если прижатая линейкой петля выступает, то после монтажа образуется крупная щель между дверной коробкой и полотном. Правильно установленными внутренними петлями можно обеспечить открытие створок под углом 180°. Нагрузка, которую могут выдержать двери, должна составлять не более 50 кг.

После этого производят вставку составных частей каждой петли между собой. При самостоятельном выполнении данной операции дверное полотно приподнимается, чтобы это позволило определить точку совмещения навесов. Каждый болт затем вставляют в нужное отверстие свободной рукой после установки составных рычагов в нужную плоскость.

Этот этап монтажа является самым сложным, после этого производят регулировку местоположения дверного полотна, соотнося его с луткой. В результате получают одинаковые зазоры между луткой и створкой по всему периметру. Весь процесс врезки следует выполнять предельно аккуратно и внимательно.

Если возникла ситуация, связанная с выбором петель для межкомнатных дверей, то лучше выбрать скрытые навесы.

Следует сопоставлять шарниры, удерживая дверь в дверном проеме. После выравнивания петель начинают вставлять штыри петель, для чего нужен помощник.

Далее, проверяют двери на предмет ровного хода, а защелку сцепляют на дверном косяке вместе с запорной пластинкой. При необходимости ее перемещают, если при закрытии двери она начинает шуметь, то металлическая вкладка слегка подгоняется.

Петли являются рабочим механизмом двери, независимо от её конструкции и материала. Без них створку невозможно закрыть или открыть. Происходит врезка петель любого вида практически одинаково, но существуют нюансы, зависящие от конструкции фурнитуры.

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

  • Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.
  • Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

  • Вворачиваемые. Конструкция петель представляет собой поворотную ось с приваренными сбоку шпильками вместо крепёжных пластин. Предназначены для лёгких .

  • Скрытые. Фурнитуру устанавливают на дорогие входные двери. Конструкция петель скрытого монтажа представляет собой шарнир, утапливаемый при установке в теле дверного блока.

  • Итальянские. От скрытых петель фурнитура отличается конструкцией шарнира. Механизм устанавливают на дорогих импортных дверях.

По способу установки различают три вида петель:

  • Накладные. Фурнитуру просто фиксируют саморезами к поверхности двери и коробки без предварительного выреза углубления.

  • Врезные. Под фурнитуру выбирают углубления. Крепёжные пластины получаются на одном уровне с поверхностью двери и коробки.

  • Ввертные. Фурнитура имеет вместо крепёжных пластин штыри. Во время монтажа эти шпильки вкручивают в тело дверного блока.

По направлению открывания двери петли бывают:

  • Левосторонние. Открыть створку можно только влево.
  • Правосторонние. Открыть створку можно только вправо.
  • Универсальные. Открыть створку можно вправо и влево.

Универсальные петли можно прикрепить с правой или левой стороны двери, что создаёт преимущество монтажа. Недостатком считается сложность быстрого снятия створки.

Необходимые инструменты

Начинается установка петель с подготовки инструментов. Достаточно иметь простейший набор:

  • молоток со стамеской;
  • прямую и фигурную отвёртку;
  • шуруповёрт;
  • электродрель;
  • карандаш;
  • пузырьковый уровень.

Если предполагается большое количество врезок, удобно использовать ручной фрезер. Из материалов нужны клинья для распорки полотна в коробке и саморезы.

Разметка

Начинают установку дверных петель с разметки. В зависимости от конструкции фурнитуры процесс монтажа имеет свои особенности. Общий момент — петли у межкомнатных дверей устанавливаются на расстоянии 20–25 см от верхнего и нижнего края. На месте крепления должны отсутствовать сучки, сколы, другие повреждения. Если имеется дефект на , петли смещают.

Процесс разметки при установке петель на двери предусматривает очерчивание контура крепёжных пластин или штырей. Дальнейшие действия зависят от типа фурнитуры. Накладные модели просто фиксируют саморезами. Под врезные крепежи выбирают стамеской или фрезером углубления. Для ввертных моделей сверлят отверстия.

Размечать нужно так, чтобы сделанная выборка не оказалась слишком глубокая. Это приведёт к перекашиванию двери. Когда такая неприятность случилась, глубину выборки уменьшают картонными подкладками.

Если предполагается много работы, упростить её поможет специальное приспособление – кондуктор для врезки петель. Шаблон можно купить или изготовить из фанеры. Кондуктор фиксируют зажимами на размеченном участке дверного полотна и во внутренней его части фрезером выбирают углубление.

После разметки дверь ставят в коробку, расклинивая клиньями так, чтобы по периметру получился одинаковый зазор около 3 мм. Следующими действиями нужно определить место крепления ответной части петли на раме. Положение створки проверяют уровнем во избежание перекосов. Когда полотно будет ровно выставлено, на коробке размечают место крепления второй части петли.

Как установить петли на дверь?

По окончании нанесения разметки приступают к монтажу дверных петель, но сначала определяют наличие дополнительных нюансов. Основной проблемой может быть большой вес полотна. Межкомнатные двери обычно пустотелые и лёгкие. Если створка сделана из массива дуба или другого тяжёлого дерева, две петли её не выдержат. Выходом из положения является врезка третьего элемента по центру полотна. Тогда верхнюю и нижнюю петлю можно сдвинуть ближе к краю.

При установке петель на межкомнатные двери своими руками заранее стоит предусмотреть, в какую сторону они будут открываться. Чтобы створка не повредила мебель или стену, по направлению движения монтируют стопоры.

Как установить петли бабочки на межкомнатную дверь?

Выполнить установку накладных петель бабочек можно даже после монтажа коробки. Крепёжные пластины фиксируют не к торцу полотна, а на лицевую поверхность. Аналогичные действия выполняют на раме. Дверь прочно расклинивают в коробке, соблюдая по периметру зазоры. Проверяют горизонтальность, вертикальность уровнем. Прикладывают бабочку, отмечают точки расположения саморезов, сверлят отверстия. Углубления под крепёжные пластины не выбирают. Петли просто прикручивают шурупами к телу дверного блока.

Установка врезных петель

Делать установку петель на межкомнатные двери своими руками проще, когда коробка ещё не зафиксирована в проёме. Это правило касается монтажа стандартной фурнитуры, требующей врезки. Сначала одну часть петли прикладывают к торцу створки. Карандашом очерчивают контур крепёжной пластины, отмечают место отверстий под саморезы. По разметке выбирают стамеской или фрезером углубление. Под саморезы сверлят отверстие. Когда все подготовительные работы завершены, фурнитуру фиксируют к торцу створки.

Желательно делать врезку петель фрезером, так как инструментом можно точно выбрать углубление. От стамески получаются сколы или лишняя выборка. Глубину уменьшают картонными подкладками, но со временем они портятся. Дверь начинает шататься и провисать.

Чтобы продолжить врезку петель в межкомнатные двери, коробку располагают горизонтально. Внутрь рамы укладывают полотно. Аналогичную разметку, а также вырезку углублений делают на стойке коробки под ответную крепёжную часть бабочки. Когда фурнитура будет надёжно зафиксирована саморезами, дверной блок ставят вертикально и пробуют открывать створку. Если всё нормально, полотно снимают и приступают к монтажу лудки в проём.

Врезка ввертных петель

Врезку скрытой и ввертной фурнитуры сложнее осуществлять. Обязательно понадобится электроинструмент. Для установки скрытых петель нужен ручной фрезер. Выполняют следующие действия:

  • На торце полотна и стойке коробки размечают место расположения навесов.
  • Фрезером выбирают углубления. При необходимости дополнительной вырубки для придания пазу нужной формы используют стамеску.
  • Скрытый навес состоит из двух частей. Перед установкой фурнитуру разбирают. Чтобы правильно осуществить врезку скрытых петель, надо обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на коробку. Деталь меньшего размера крепят в створку.
  • Обе части навеса фиксируют в углублениях саморезами. Дверь ставят в коробку, соединяют элементы фурнитуры, затягивают крепёжным винтом.

Чтобы установить ввертные петли, достаточно иметь электродрель. Фурнитура обычно продаётся с монтажным шаблоном.

На полотне и коробке отмечают место входа крепёжных штырей. По разметке высверливают отверстия. Ввертные навесы разъединяются на половинки, что существенно упрощает их монтаж. Каждый элемент закрепляют на коробке и створке. При навешивании двери просто соединяют две половинки ввертного навеса.

Установка барных петель

Врезка дверных петель барного типа из-за конструкции осуществляется иначе. Изделие представляет собой два пружинных навеса. Створка может открываться в любую сторону с последующим возвратом на исходное место.

Чтобы врезать барные петли, инструкция по установке предусматривает выполнение следующих действий:

  • В комплекте с барными навесами идёт ключ. Если его нет, можно взять шестигранник подходящего размера, и ослабить натяжение пружин.
  • Под крепёжные пластины на торце створки и дверной коробке наносят разметку.
  • Монтаж подразумевает обязательную выборку углублений. Без них зазор между полотном и рамой получится около 12 мм.
  • Элементы фурнитуры фиксируют саморезами.

Дальнейшие действия направлены на регулировку пружин. Они могут срываться, поэтому их нужно натянуть, но не переусердствовать. Натяжку осуществляют винтом по часовой стрелке. По ходу регулировки проверяют плавность открывания двери. При сильно затянутой пружине створка туго будет отводиться в сторону. Если натяжка ослаблена, резкое закрывание дверного полотна закончится ударом о коробку из-за не успевания срабатывания механизма. Сжатие пружин проверяют периодически в процессе работы. Со временем они ослабевают, требуя дополнительной регулировки.

Осуществить врезку навесов любого типа сможет каждый. Такая специфическая фурнитура, как барные петли, обычно используется на дверях в барах, магазинах и других общественных заведениях. Дома такие навесы не востребованы.



Как установить дверные петли?

Дверные петли относятся к важным элементам фурнитуры, которые мы используем в повседневной жизни. Они помогают удерживать двери, а также обеспечивают безопасность людей, живущих в доме. Дверные петли отличаются своим назначением и весом. Сверхмощные петли — один из популярных типов дверных петель, которые могут удерживать большие болты. Эти петли больше, чем обычные дверные петли, и выдерживают больший вес. Сверхмощные двери используются в промышленных, коммерческих и жилых помещениях.Хотите узнать, как устанавливаются эти петли? Прочтите эту статью. Содержащаяся в нем информация поможет вам решить проблемы, связанные с установкой дверных петель для тяжелых условий эксплуатации в вашем доме.

Основные рекомендации по установке дверных петель для тяжелых условий эксплуатации

Установка петель в тяжелых конструкциях требует тщательного планирования. Следующие соображения помогут сделать правильный выбор:

  • Размер петли: Выбор правильной петли зависит от веса и ширины двери или ворот.Вы можете проверить безопасные рабочие нагрузки, предоставленные производителем.

  • Тип петли: Тип петли определяется различными факторами:
    • Материалы, используемые для стоек или каркаса (сталь или древесина)
    • Материалы конструкции ворот или дверей.
    • Предпочтительный метод крепления – сварка, TEK-шурупы или шурупы с квадратной головкой.

  • Лево- и правосторонние петли: Большинство конструкций петель допускают перестановку.Однако для некоторых тяжелых условий эксплуатации требуются петли, которые должны быть специально левосторонними или правосторонними. Многие производители снабжают петли суффиксами LH (левосторонняя) и RH (правосторонняя). Очень важно решить, какие петли вам понадобятся для вашей сверхмощной двери. Это можно сделать простым способом:
    • Если дверь открывается на вас, используйте петлю с противоположной стороной к той стороне, на которой она должна быть установлена. Это означает, что вы должны использовать левую петлю, если дверь устанавливается справа, и правую петлю, если дверь устанавливается слева.
    • Если дверь открывается от вас, то в какую бы сторону вы не планировали крепление, вы можете использовать петлю на одной руке. Это означает, что вы должны использовать левую петлю, если дверь будет установлена ​​слева, и правую петлю, если дверь будет установлена ​​справа.

В следующей статье мы обсудим шаги, ведущие к установке усиленных дверных петель.

Нужно ли утапливать петли? —

Двери — это то, что мы используем каждый день, но мы никогда не уделяем время тому, чтобы подумать о том, как они работают или как петли удерживают дверь в рабочем состоянии.Только когда вы устанавливаете дверь в раму, вы должны учитывать это. Одной из частей установки новой двери является установка петель, и когда дело доходит до этого, вы можете спросить себя, нужна ли петля для утопления в указанной двери и раме.

Петли не нужно утапливать, хотя это общепринятая практика. Используемый метод (то есть утопленный или заподлицо) зависит от типа используемой петли, поскольку некоторые из них должны быть утопленными, а другие будут работать в любом случае. Петли могут быть утоплены или установлены заподлицо с дверью и коробкой.

Если вы задаете себе этот вопрос, потому что сами занимаетесь установкой двери, или вам просто интересно, прежде чем мы сможем обсудить, нужно ли утапливать дверные петли, нам сначала нужно объяснить, почему дверные петли утоплены в первую очередь. В этой статье также будут обсуждаться типы дверных петель, доступных на рынке. Теперь давайте начнем!

Почему дверные петли утоплены?

Дверные петли чаще всего утоплены как в дверь, так и в дверную раму, чтобы гарантировать, что, когда дверь закрыта, дверь плотно прилегает к дверной раме и не оставляет зазора, через который могут проходить воздух и звук.Это способ «изолировать» комнату или здание от внешней среды, а также помогает изолировать пространство.

Когда петля утоплена в раму и дверь, это также придает более профессиональный вид окончательному внешнему виду и движению двери. Но помимо внешнего вида утопленного шарнира, он также помогает удерживать шарнир на месте. Врезка, вырезанная в двери и раме, обычно ненамного больше, чем полотно петли, поэтому при установке в нишу петля с меньшей вероятностью повернется или сдвинется с места из-за веса двери.

Хотя врезные петли имеют определенные преимущества, они требуют много дополнительной работы. По этой причине многие люди задавались вопросом и спорили о том, необходимо ли это делать. Мы обсудим этот вопрос в следующем разделе.

Нужно ли утапливать дверные петли?

Углубление петель уже много лет является обычной практикой. Большинство строителей и плотников изучают это как стандартный способ установки двери, когда они проходят обучение.Однако, поскольку в наши дни в мире появилось много мастеров-любителей, люди начали задаваться вопросом, есть ли у вас углубление шарнира при его установке. Вам может быть интересно то же самое прямо сейчас (поскольку вы читаете эту статью).

Ответ; не совсем. Но ждать! Поясним, что мы подразумеваем под «не совсем». Некоторые петли должны быть утоплены для правильной работы. Напротив, другие могут быть установлены заподлицо с поверхностью, не влияя на ее функцию. Таким образом, длинный ответ будет; да для одних, нет для других.

Если вы устанавливаете двери в течение достаточно долгого времени или имеете большой опыт работы своими руками, вы сможете определить, просто взглянув на петлю, нужно ли ее утапливать или нет. Но на случай, если вы впервые работаете с петлями любого типа, мы составили два списка петель, которые нужно и не нужно утапливать, чтобы вам было проще.

Петли, которые необходимо утапливать:

  • стыковывает
  • шарикоподшипники
  • чехол петли
  • больничные петли
  • оливковые шарниры
  • шарнирные шарниры
  • тяжелые петли
  • двойные Действия весенние петли
  • BARKEL Hinges
  • SOSS Hinges
  • петли

Петли, не требующие углубления:

  • Петли заподлицо
  • Скрытые петли
  • Т-образные петли / петли для ремешков
  • Петли-бабочки
  • Двойные петли
  • Петли для флажков

Как видите,

это не так, но это в основном из-за размера петель и толщины лепестков шарнира. Необходимость в петлях для углубления также может определяться применением, для которого они используются. Петли, которые удерживают навесное оборудование меньшего размера, не испытывают такой большой нагрузки, как те, которые удерживают навесное оборудование большего размера, и, следовательно, не нуждаются в дополнительной поддержке, которую может обеспечить углубление.

Однако, в конце концов, все зависит от вас, и вы можете решить, считаете ли вы нужным или выгодным утапливать петли, с которыми вы работаете.

Типы дверных петель

Установить дверь не так просто, как прикрепить к ней петлю и поставить точку.Вам нужно знать, какой тип петли использовать для какой цели и требуют ли они вырезать паз, чтобы их можно было утопить.

В настоящее время на рынке представлено множество петель, настолько много, что может показаться ошеломляющим, когда вы идете в отдел петель в хозяйственном магазине и не знаете точно, что ищете. Мы рассмотрим наиболее распространенные типы петель, чтобы вы не испытывали этого чувства подавленности.

Стыковая петля

Петли встык, вероятно, являются наиболее часто используемым типом петель.Они состоят из двух одинаковых листьев, прикрепленных к изогнутому стволу, также называемому «суставом». Один из листьев прикреплен к неподвижной части сустава, а другой — к подвижной части. Их чаще всего используют для наружных дверей, так как они могут выдерживать большой вес. Подтипы включают шарнирные, подъемные и шаровые шарниры.

Врезная петля

Петли заподлицо — одни из наиболее часто используемых петель. Они были спроектированы так, чтобы занимать как можно меньше места сбоку от двери, и добиться этого можно за счет того, что одна створка входит в другую, когда дверь закрыта, как две части головоломки.Из-за такой конструкции они не такие прочные, как петли встык, но их можно использовать как для внутренних, так и для наружных дверей.

Ремешок/Т-образный шарнир

Ременные петли (также известные как Т-образные петли или петли для ворот), безусловно, являются самыми интересными петлями. У них есть одна обычная створка и другая удлиненная створка, что делает эту петлю похожей на букву Т. Более длинная створка обеспечивает гораздо большую поддержку двери, поэтому они часто используются для тяжелых дверей и ворот. Тем не менее, они являются наименее безопасным типом петель, поскольку они прикреплены к внешней стороне двери и их можно легко снять.

Шариковый шарнир

Петли

на шарикоподшипниках — это самый прочный тип петель, доступных на сегодняшний день. Их конструкция аналогична стыковой петле, за исключением того, что между двумя отдельными шарнирами имеется шарикоподшипник. Это помогает уменьшить трение, которое со временем изнашивает петлю, сохраняя ее постоянно смазанной, что означает, что дверь будет открываться и закрываться более плавно.

Скрытая петля

Скрытые петли — это именно то, что следует из названия; скрытый.Они чаще всего используются в шкафах, но могут использоваться и для других дверей. Они крепятся к внутренней стороне рамы шкафа и задней части двери так, что когда дверь закрыта, она плотно прилегает к передней части шкафа, и не видно торчащих по бокам костяшек петель.

Заключение

Оказывается, на этот простой вопрос есть не такой уж и простой ответ. В то время как некоторые петли действительно должны быть утоплены, другие нет. Надеюсь, эта статья помогла вам понять, почему это так и какие петли к какой категории относятся.Тем не менее, всегда лучше проконсультироваться с профессионалом, если вы все еще не уверены, следует ли утапливать тип петли, с которой вы работаете.

Источники

4 типа дверных петель, которые следует учитывать при установке

Когда дело доходит до установки дверной петли, вам необходимо учитывать несколько факторов, чтобы убедиться, что вы сделали лучший вариант для ваших целей. При правильном размещении дверей вам нужно будет выбрать правильные материалы для ваших дверных стыков, особенно если они выставлены на улицу.Тем не менее, решение о направлении расширения вашей двери потребует от вас выбора между традиционными и живыми петлями.

На рынке представлено множество различных типов дверных шарниров, поэтому может быть сложно найти правильный вариант для ваших целей. Тем не менее, чтобы найти правильный, нужно знать расположение вашей двери и то, как вы хотите, чтобы ваши дверные проемы открывались.

Правильный выбор дверной петли

Шарнирный механизм соединения двух предметов своей осью вращения является полезным компонентом для различных предметов и изделий.Помимо использования для дверей, петли также можно использовать на окнах, шкафах и контейнерах для хранения, среди многих других.

В этой статье мы расскажем о четырех различных типах дверных петель, которые можно выбрать при установке дверей:

1. Петли врезные

Также известные как петли встык, они являются одним из наиболее распространенных типов соединений, которые используются для различных предметов мебели. Для соединения двери и ее рамы крепятся три-четыре врезные петли.Соединения, которые применяются к внутренним дверям, в основном изготавливаются из стали, в то время как для наружных дверей требуется более прочный материал, такой как латунь или нержавеющая сталь, чтобы избежать риска коррозии от воздействия окружающей среды.

2. Врезные петли

Петли заподлицо требуют меньше места по сравнению с врезными вариантами, позволяя чему-то тонкому, как лист, поместиться в пространстве между двумя объектами: дверью и рамой. Они имеют преимущество перед другими типами дверных петель, поскольку их легко установить, не срезая углы, что придает дверной раме аккуратный вид.

3. Рояльные или сплошные петли

Петли для фортепиано получили свое название за то же действие, что и подъем верхней части фортепиано. Обычно они располагаются по всей длине края двери, поэтому их также называют «непрерывными». Эти соединения обычно используются для алюминиевых дверей витрин и предметов, таких как ящики для инструментов и складные перегородки, помимо того, что они используются для пианино.

4. Поворотные петли

Они в основном используются для накладных дверей, когда одна часть крепится сверху, а другая размещается внизу двери. Это создает скрытую петлю, которая подходит как для легких, так и для тяжелых конструкций.

Заключение

Ремонт дверей требует от вас выбора наилучшего материала, соответствующего вашему практическому и эстетическому видению. Внимательное отношение к деталям ваших дверей, даже к таким тонким деталям, как дверные петли, имеет важное значение для создания общего вида вашего входа. Вот почему очень важно, чтобы вы купили дверную петлю, подходящую для ваших целей.
В Allied Lock and Door мы предоставляем профессиональные услуги по ремонту дверей в Цинциннати, штат Огайо, для коммерческих дверей.Свяжитесь с нами сегодня!

Установка двери с подпружиненной петлей

Установка двери с подпружиненной петлей

Роберт Робиллард о ремонте и реконструкции дома

Установка распашной двери дворецкого

В этом проекте меня попросили заменить распашную «Дверь дворецкого» из массива дерева с 6 панелями на 15-литровую [15 стеклянных стекол] дверь. Установка распашной двери с подпружиненной петлей. Эта установка немного отличается от других дверей.

Что такое дверь дворецкого?

«Петля дворецкого» также называется «петля для распашной двери» и «петля для пола двойного действия». Это напольная петля с натяжением пружины, которая позволяет двери открываться или входить в комнату и возвращаться в закрытое положение, когда ее отпускают.

Установка распашной двери



Дверь, показанная сверху и снизу, отделяет кухню от столовой.

Сандра Стаут из Creative Design Solutions [978-505-7447] работала с домовладельцем над этим проектом.

Желаемая цель состояла в том, чтобы установить прозрачную стеклянную дверь, чтобы позволить большему количеству света проходить между комнатами и создать «эффект большего помещения».

Существующая фурнитура дверей имеет врезную пружинную петлю двойного действия «Батлерс» и была в отличном состоянии и хорошего качества. Мы решили использовать его повторно – показано ниже с латунной декоративной накладкой.

Дверная петля дворецкого

Петли Батлера, которые есть на моем складе пиломатериалов, выглядят так же, но имеют другую точку поворота, чем у этой двери.

Ниже приведено изображение нового оборудования. На мой взгляд, старый шарнир кажется более мощным и выглядит более качественным, чем новые продаваемые модели. Единственным исключением из того, что я считаю менее качественным, было сравнение верхней поворотной пластины. Верхняя поворотная пластина новой версии кажется более мощной. [см. фотографии ниже]

В более новых версиях дверной фурнитуры Butler используется металлическая верхняя и приемная пластина, а также нейлоновая втулка.[показано ниже]

В более старой версии использовалась пластиковая приемная пластина. [показано ниже]

Эти двери имеют малый зазор, и существующая дверь терлась в верхней части косяка. Видны потертости на правой стороне, на верхнем косяке. [Нажмите, чтобы увеличить.]

Новая дверная плита, показанная ниже, представляет собой дверь размером 2 фута-8 дюймов на 6 футов 8 дюймов из чистой сосны, 15-литровая дверь с закаленным стеклом для обеспечения безопасности.

Установка двери и петли

Подрезка двери по размеру и установка фурнитуры.

Раскладываю петли Батлера на двери, чтобы посмотреть, как я буду резать дверь.

Эта петля предназначена для деревянных дверей толщиной от 1 1/4″ до 1 3/4″ и имеет максимальную нагрузку 75 фунтов.

Важно визуализировать, как петля будет крепиться к двери, и несколько раз измерить, прежде чем врезаться в дверь.

Образец петель прорисован и перерисован на двери. «Х» отмечают место, которое слишком вырезано.

С помощью лобзика и направляющей для пилы, чтобы обеспечить прямые пропилы, я вырезал секции «X» для дверной петли Butler.

Дверная петля Butler применяется к двери. промывка дверной петли до нижней части двери обеспечивает зазор между полом и ковром.

В верхней части этой двери есть шарнирный штифт. Дверь качается вперед и назад на этом штифте, контролируемая и натягиваемая пружиной нижней петли Батлера.

Верхний шарнирный штифт прикрепляется к верхней части дверного косяка [мой штифт применялся ранее], а направляющая приемной втулки прикрепляется и утапливается в верхней части двери.

Ниже приведена направляющая для верхнего дверного штифта.

Используя сверло Форстнера 7/8″, я просверлил точный профиль для утопленной направляющей.

Направляющая вставляется в отверстие с небольшим нажимом и фиксируется винтами. Отверстие справа составляет ок. 1 1/2″ в глубину и получает шарнирный штифт, установленный в верхней части дверного косяка.

Этот дверной проем не был отвесным, я отвесил новую дверь и выровнял края, чтобы они соответствовали сторонам без отвеса, сделав боковые «зазоры» одинаковыми по всему краю двери.

Это распространенная проблема при установке новых дверей в старые проемы.

Установлена ​​новая дверь: вид из парадной столовой. Эта дверь в настоящее время имеет защитную пластиковую пленку, нанесенную на обе стороны стекла. Это помогает

Новая дверь: вид на кухню.

Новая дверь: более широкий обзор.

~ плотник согласия

Если вам понравился этот пост, рассмотрите возможность комментирования или подписки, чтобы получать мои будущие посты по электронной почте

Как заменить дверные петли

25 октября 2012 г. Автор Alex Knutson

Узнайте, как заменить дверные петли в коммерческом холодильнике, холодильной камере, морозильной камере или любом другом пищевом оборудовании.Изучите основные принципы в нашем образовательном центре.

Петли на морозильной камере, холодильнике или холодильнике находят широкое применение. Каждый раз, когда вы открываете эту дверь, от них становится больше пользы, и в конце концов они изнашиваются. Петли также очень важны, потому что они плотно прижимают дверь к дверной раме и предотвращают проникновение теплого воздуха в холодильную камеру.

Итак, давайте поговорим о том, как заменить петлю на этом очень распространенном узле. Важно, чтобы у вас был правильный шарнир, а машина, на которой вы работаете, может использовать другой шарнир.Поэтому не забудьте проверить бирку на левой внутренней стороне холодильника, холодильника или морозильной камеры. Если вы получите модель и серийный номер с этой бирки, мы можем помочь убедиться, что у вас есть нужные детали.

Теперь, когда мы поговорили о петлях, давайте вытащим эту старую петлю из двери. Начните с закрытой двери и удалите винты с шестигранной головкой, которые крепят петлю к устройству. Сняв эти шестигранные головки, мы откроем дверь и опустим верхнюю часть двери. Затем снимите его с нижней петли, и теперь мы обнажили верхнюю петлю.Мы возьмем отвертку Philips и выкрутим винты, которыми петля крепится к двери. Выкрутив эти винты, мы можем вытащить всю петлю из внутренней части двери. Иногда они подходят довольно туго, и вам может понадобиться поработать с ними отверткой с плоской головкой. Я считаю, что самый простой способ — зайти сзади и приподнять петлю, и картридж выдвинется прямо из двери. Позвольте мне рассказать вам немного о вариантах картриджей. Эти петли поставляются как в наборах, так и в отдельных картриджах.Этот картридж делает реальную работу по закрытию вашей двери, и это то, что обычно изнашивается. Когда вы покупаете только картридж шарнира 832136, мы просто отправляем вам картридж, а также верхний винт и пару шайб. В комплекты петель (870837 и 870838) входит эта скоба с картриджем, и вы можете обнаружить, что ваша скоба в хорошем состоянии и вам не нужно ее заменять. Вы можете осмотреть кронштейн на наличие изношенных мест; отверстия в кронштейне могут изнашиваться, но в большинстве случаев вы можете обойтись простой заменой картриджа.

Хорошо, давайте поместим эту петлю внутрь двери. Когда вы поместите его в дверь, вам придется надавить, чтобы петля врезалась в дверь. Теперь в этот момент убедитесь, что ваш кронштейн находится в правильном месте по отношению к остальной части двери. Мы можем посмотреть на нашу старую петлю и скобу, чтобы убедиться, что скоба параллельна петле, вот так. Это оставляет отверстия для винтов открытыми.

Теперь давайте вкрутим эти винты с крестообразным шлицем. Теперь, когда петля находится в двери, мы собираемся установить всю дверь обратно в раму, вот так.Найдите штифт в нижней петле и установите дверь на эту петлю. Теперь мы закроем его снова; не забудьте нейлоновую прокладку, которая будет находиться между верхней частью шарнира и устройством. Когда это будет сделано, мы будем использовать эти болты с шестигранной головкой, чтобы вставить ее обратно. Хорошо, мы затянули это, теперь дверь снова будет работать правильно. Он будет удерживать холодный воздух внутри устройства и не пускать теплый воздух.

Вот как можно заменить петлю True. Спасибо за просмотр!

25 октября 2012 Алекс Кнутсон

Как установить дверные петли шкафа?? – Кухня

Предлагаемый клип · 77 секунд

Двери шкафа 101: Измерьте отверстия, установите петли, подвешивание и

Ютуб

Начало предлагаемого клипа

Конец предлагаемого клипа

Как повесить дверцы шкафа со скрытыми петлями?

Предлагаемый клип · 57 секунд

Как установить скрытые дверные петли шкафа — YouTube

Ютуб

Начало предлагаемого клипа

Конец предлагаемого клипа

Как просверлить петли шкафа?

Чтобы просверлить плоскодонное отверстие под чашку, вам понадобится сверло Форстнера диаметром 35 мм.Отметьте линию глубины на ½ дюйма вверх по стороне сверла, поместите ее в центральную точку и просверлите дверь, пока не достигнете линии. Выдуйте стружку и установите чашку, чтобы убедиться, что фланцы петли касаются поверхности двери.

Где должны располагаться петли дверцы шкафа?

Самый простой способ разместить петли в единообразном порядке и держать дверцы шкафа прямо — это использовать линейку. Выровняйте прямую кромку на расстоянии 1/4 дюйма от края дверного проема шкафа и отметьте расположение петель на расстоянии 2 дюймов сверху и снизу.

Как установить дверные петли?

Способ 1 Установка дверных петель

  • Установите петли в правильном месте.
  • Обведите петлю.
  • Вырежьте паз.
  • Отметьте расположение винтов.
  • Просверлите направляющие отверстия.
  • Установите отдельные петли.
  • Соедините дверь с косяком.

Как установить новые дверцы кухонного шкафа?

Предлагаемый клип 94 секунды

Как повесить новые двери шкафа на существующие шкафы — YouTube

Ютуб

Начало предлагаемого клипа

Конец предлагаемого клипа

Как установить врезные петли Blum?

1:26

3:04

Предлагаемый клип 69 секунд

Как установить петли Blum и повесить новые двери шкафа, часть 1

Ютуб

Начало предлагаемого клипа

Конец предлагаемого клипа

Можно ли поставить на старые шкафы петли с плавным закрыванием?

ВАРИАНТ 1: Замените петли.

Если у вас уже есть скрытые петли в европейском стиле на ваших шкафах, вы, вероятно, можете заменить их моделями с плавным закрыванием. Blumotion от Blum, Silentia от Salice и TEC от Grass могут помочь. Поршни плавного закрывания, встроенные в чашку петли или в рычаг, обеспечивают плавное закрытие.

Как работают полнонакладные петли?

Петли с полным наложением предназначены для отдельных шкафов или шкафов на обоих концах ряда шкафов. Полунакладные петли предназначены для пар дверей в середине ряда шкафов, где петли двух дверей установлены на противоположных сторонах общей средней перегородки.

Фото в статье «Flickr» https://www.flickr.com/photos/dvs/1130404077/

Установка 8 обычных петель | Популярный журнал по деревообработке

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Каждой двери нужна петля – Нэнси Хиллер покажет вам, какие петли использовать, преимущества каждого типа и способы их установки.

Везде, где есть дверь, должны быть и петли — и так же, как существует множество типов дверей, существует множество петель и способов установки.Даже если мы сузим поле до тех, которые используются в мебели и встроенных элементах (в отличие от входных дверей или ворот, предназначенных для крупного рогатого скота), вариантов много. В этой статье мы опишем использование и установку нескольких распространенных вариантов. В выпуске за июнь 2018 года (#239) мы добавим пять менее распространенных.

Бабочка/накладные петли

Вертикальный люфт. Этот шарнир имел большой вертикальный люфт. Больший зазор под центральной частью ствола образовался из-за того, что я держал дверь вверх. Компенсируйте этот люфт при вкручивании шурупов, иначе дверь провиснет.

Накладные петли носят декоративный характер, часто ассоциируются с периодом, особенно со встроенными элементами начала 20 века, и просты в установке. Они бывают двух основных разновидностей: для вкладных или полунакладных дверей.

Сначала определите положение петель на двери. Многие петли-бабочки имеют небрежно установленные штифты, которые допускают большее движение, чем хотелось бы. (Оставайтесь с нами — я расскажу об этом позже.)

Установите одну створку петли на дверь, расположив ее таким образом, чтобы цилиндр находился чуть ниже половины стойки петли двери.Если оставить ствол чуть менее чем наполовину над краем двери, это создаст небольшой зазор между дверью и боковой стенкой шкафа или лицевой рамой.

Просверлите два винта в каждой петле с помощью сверла Vix (специального сверла, которое просверливает отверстия по центру монтажных отверстий шарнира), затем вставьте два стальных винта того же размера, что и те, которые вы будете использовать при окончательной сборке. Оставьте третье отверстие в покое на случай, если вам нужно отрегулировать положение шарнира.

Установить дверь в проеме на прокладки. Для этой демонстрации я использовал пенни. Я также приклеил пенни к стержню петли, чтобы создать зазор такой же ширины. Держите дверь одной рукой, а другой просверлите по два отверстия в каждой петле. Затем вставьте винты и проверьте посадку.

Недорогие прокладки. Дверь опирается на пару монет, которые действуют как прокладки; еще одна пара прокладок приклеивается к стержню петли, чтобы создать желаемый зазор между дверью и рамой.

Если в стволе слишком большой люфт, отрегулируйте посадку, переместив винт в третье отверстие, потянув или толкнув дверцу вверх или вниз, пока она не будет висеть так, как вам нужно.

После установки двери разметьте отверстия для окончательного навешивания, снимите петли, отшлифуйте и закончите. Затем вставьте отделочные винты.

Вы можете использовать тот же метод для полунакладных дверей; просто вставьте монеты под выступ шпунта.

Вкладные, полунакладные и накладные двери

Пример вкладных, полунакладных и накладных дверей

В этой статье упоминается ряд терминов краснодеревщиков, касающихся трех различных конфигураций дверей относительно их корпуса – вкладной, полунакладной и накладной. Прежде чем мы углубимся в каждую петлю, стоит указать, что означают эти термины. (Примечание. Для этих приложений можно использовать другие типы петель — в этой врезке рассматриваются только шарниры, описанные в этой статье.)

Вкладные двери находятся внутри шкафа. Этот стиль можно использовать как с бескаркасными, так и с фасадными шкафами. Традиционно в мебели со встроенными дверцами использовались петли встык или петли-бабочки (хотя в старой мебели распространены и другие разновидности, такие как петли с ремешком или в форме крысиного хвоста). Европейские петли можно использовать для вкладных дверей в современных шкафах.

Полунакладные (также называемые полувкладными) двери имеют шпунты, которые позволяют заключить половину толщины двери внутрь корпуса. Эти двери можно повесить на петли-бабочки или европейские петли. Поскольку вокруг двери нет видимого зазора, эти петли облегчают установку.

Накладные двери нависают над лицевой рамой (или безрамным проемом). Европейские петли обычно используются для этого приложения.

Стыковые петли

Петли встык распространены на мебели и встроенных элементах.Хотя они бывают разных размеров и типов, большинство из них устанавливаются в соответствии с базовой последовательностью шагов.

Самая простая форма стыковой петли — это накладная петля, не требующая врезки. Они настолько просты в установке, что мы не будем их здесь рассматривать.

Традиционные стыковые петли бывают двух типов: обжимные и необжимные. Опрессована петля или нет, можно определить по тому, как она сидит, когда полностью открыта — обжатая петля имеет зазор в закрытом состоянии.

Наиболее распространенным типом петли, которую мы использовали в Англии, была петля с фиксированным штифтом без обжатия, которую мы врезали только в дверную стойку (я опишу применение, где это требуется, позже в этой статье).В Соединенных Штатах мы врезаем их наполовину в дверь, а наполовину в шкаф, поэтому я подробно опишу эту технику.

Стыковые петли с фиксированным штифтом без обжатия

Обжатый. Обжатый шарнир имеет листы, загнутые внутрь к центру ствола.

Определите положение петель. Затем выровняйте линию конца петли вокруг лицевой стороны стойки петли. Положите каждую петлю на место и отметьте положение противоположного конца створки разметочным ножом.

Установите калибр для ширины паза и разметьте край стойки петли.

Не обжатый. Петли, которые не обжаты, имеют свои листы на одной линии со стволом.

Если у вас есть два разметочных калибра, установите второй на глубину паза: прижмите створку петли к контрольной поверхности калибра и регулируйте до тех пор, пока штифт (или режущий диск) не окажется чуть ниже штифта в центре корпуса петли.

Разметить ширину. Чтобы разметить ширину паза, установите разметочную линейку от края лепестков петли до центра штифта в середине ствола.

Теперь, когда вы видите глубину паза, начертите линию на лицевой стороне двери с каждого конца петли.

Отметьте эту ширину между внешними линиями.

Используйте широкое долото, чтобы вырезать отходы. Начните с серии надрезов поперек волокон. Держитесь немного подальше от каждого конца, чтобы не повредить эти плечи. Вы очистите их позже.

Разметить толщину. Установите калибр чуть меньше половины толщины ствола. Насколько бы ваш штифт (или режущий диск) не находился в центре штифта петли, это будет половина зазора, который у вас будет вокруг двери.

Затем используйте долото, чтобы срезать отходы. После того, как вы удалили большую часть чипсов, обрежьте их до базовой линии, избегая кусочков отходов, оставшихся на каждом конце.

Легко это сделать. При резке поперек волокон, чтобы разбить отходы, останавливайтесь недалеко от базовой линии, чтобы не заходить слишком глубоко.

Держите стамеску вертикально так, чтобы скос был направлен внутрь паза, и обрежьте остатки на каждом конце, спускаясь к базовой линии. Завершите, обрезав эти отходы до линии. Проверьте посадку и при необходимости отрежьте больше материала.

Отходы. Сотрите отходы, проявляя особую осторожность, помещая кончик долота в калиброванную линию, чтобы удалить последнюю стружку.

Используйте временные винты при установке дверей. Просто убедитесь, что вы используете винты того же размера или немного меньше, чем те, которые вы будете использовать для окончательной установки. Здесь я использовал винты Twinfast #6 x 5⁄8”, которые легко вставлять и снимать. Используйте сверло Vix, чтобы просверлить отверстия для двух внешних винтов в каждой петле.Оставьте третью дыру в покое. Если вам нужно отрегулировать положение шарнира, вы можете позже просверлить новое отверстие.

Вставьте дверь в ее проем, при необходимости подвигая, чтобы получить желаемый зазор в нижней части. (Я использовал пару монет.) Отметьте ножом верхний и нижний углы каждой петли.

Установить на место. Когда дверь установлена ​​на место, отметьте положение петель на раме шкафа с помощью ножа. Я также обвожу карандашом следы от ножей, чтобы их было лучше видно.

Переверните шкаф на бок, чтобы закончить врезную компоновку.

Повторите шаги, описанные выше, чтобы разметить пазы петель на шкафу. Когда вы закончите вырезать пазы, проверьте соответствие.

Штифт, обжимные петли с шаровым наконечником


(врезанные в дверь и корпус)

Раздвижной дом. Поместите дверь так, чтобы створки петель совпали, затем вставьте штифты.

Процесс установки шарнирных петель аналогичен описанному выше, но с некоторыми отличиями. Петли со свободным штифтом имеют тенденцию к обжатию.Они также отличаются от необжатых петель с неподвижным штифтом положением их корпуса на двери, тогда как петли в первом примере выше врезные, так что внешний край дверной стойки касается корпуса петли примерно в его центре. , петли с обжимным штифтом устанавливаются так, чтобы весь ствол не касался края двери; Таким образом, вы можете осторожно постучать по наконечнику штифта снизу отверткой и молотком, чтобы удалить его.

Поскольку штифты являются съемными, важно установить шарниры так, чтобы штифт опускался в корпус.Например, шарнирные петли имеют один фиксированный наконечник, который идет снизу; штифт с другим наконечником, закрепленным на его конце, должен упасть сверху.

Начните с установки калибра на ширину паза. Однако в этом случае ширина паза будет равна ширине одной створки, потому что ствол будет выступать из шкафа.

Полная глубина. Штифтовая петля врезана заподлицо с деревом, поэтому установите калибр на толщину одного листа.

Отметьте ширину паза.Затем установите другой калибр на толщину паза – в данном случае на толщину одной створки петли.

Отметьте толщину на двери и повторите описанные выше процессы, чтобы завершить разметку.

После того, как вы вкрутите первую створку в каждый паз, уложите дверь в ее проеме на прокладки и перенесите положение петель на шкаф, как в первом примере, и вырежьте пазы. Теперь вы готовы примерить посадку.

Стыковые петли с фиксированным штифтом без обжатия


(врезные только в дверь)

Лист, без ствола.Чтобы рассчитать ширину врезной петли со свободным штифтом, установите калибр только на ширину каждой створки.

Для некоторых работ требуется, чтобы не обжатые торцевые петли полностью врезались в дверь. Хотя это редкость в Соединенных Штатах, этот метод часто используется в Англии. Это экономит труд, но, возможно, менее долговечно, особенно для тяжелых дверей, потому что весь вес двери приходится на винты. Буфет My Arts & Crafts в выпуске за ноябрь 2017 года — пример ситуации, требующей применения этого метода.Поскольку двери отодвинуты примерно на 1 дюйм от передней поверхности шкафа, они не будут работать, если они будут врезаны наполовину в шкаф так же, как и дверь.

Этот метод в основном такой же, как и первый метод стыкового соединения, за исключением того, что маркировочный калибр для толщины паза должен быть установлен чуть ниже толщины всего ствола: Если вы хотите, чтобы зазор вокруг двери составлял, например, 1 ⁄32⁄⁄″, вы должны установить калибр на толщину ствола минус 1⁄32″.

Разметьте и вырежьте паз, как в первом примере выше.

Для переноса положения петель на шкаф установите дверь в ее проеме на прокладки, но отметьте острым карандашом, а не ножом. Снимите дверь и отметьте ширину створки на боковой стороне шкафа с помощью маркировочной планки; это поможет вам выровнять дверь спереди назад.

Разоблачение. Фиксированные штифты, не обжатые торцы будут входить в дверь, при этом боковая створка шкафа будет выступать на величину желаемого зазора вокруг двери, поэтому я устанавливаю калибр меньше толщины ствола примерно на 1⁄32″.

Поскольку петли снабжены фиксированными штифтами, подвешивание дверей таким способом немного неудобно: приходится держать дверь одной рукой, а другой сверлить отверстия для петель. Это может занять более одной попытки. Я считаю, что лучше всего просверлить первое отверстие в верхней петле, а затем вставить винт в верхнее отверстие. Я крепко держу дверь и закрываю ее, чтобы проверить, находится ли лицевая сторона дверцы на одном уровне с фасадом шкафа. Если он гордый, я использую шпатель, чтобы отметить центр следующего отверстия немного дальше, убираю дверь, просверливаю отверстие в этом новом месте и пробую снова.Когда лицевая сторона двери окажется там, где она должна быть, я просверливаю самое нижнее отверстие в нижней петле, вставляю винт и повторяю. Как только у вас будет винт в верхней и нижней петлях, вы должны быть дома свободны.

Петли для фортепиано

По центру. Центр длины двери отмечен карандашом, а петля расположена так, чтобы ее центральное отверстие находилось над этой линией.

Рояльные петли обеспечивают постоянную поддержку дверей и крышек больших ящиков. Их можно отрезать по длине ножовкой, а затем установить непосредственно на край двери или крышки без прорези.

Петли для фортепиано имеют ряд отверстий по всей длине. Иногда несколько отверстий удлиняют, чтобы можно было регулировать положение дверцы. Это работает, когда вы используете всю длину петли, но во многих работах требуется обрезать петлю до нестандартной длины. В этих случаях результат будет более аккуратным, если вы отцентрируете отверстия на дверце или крышке, которую устанавливаете.

Аккуратная работа. Бита Vix подойдет для шарниров фортепиано, хотя их листы тонкие, что дает меньше мяса для зенковки на фрезе, поэтому убедитесь, что фреза правильно входит в отверстие шарнира.

После того, как вы вкрутите достаточное количество винтов со стороны двери, чтобы удерживать петлю на месте, прижмите дверцу на петлях к шкафу в ее окончательном положении. Ствол должен выступать на шкафу точно так же, как и на двери (или вообще не выступать, если вы так установили петлю на двери). Просверлите отверстие на одном конце и вставьте винт, затем повторите на другом. Если вам нужно немного подогнать дверь в любую сторону, чтобы выровнять петлю относительно шкафа, выверните винт, переместите петлю, просверлите и вставьте шуруп в ближайшее к первому отверстию.Когда вы довольны подгонкой, просверлите и вставьте остальные винты.

Европейские петли

Большие дыры. Сначала просверлите отверстия для чашек петель с помощью сверла Форстнера 35 мм. Сверлильный станок с упором повышает точность. Край отверстия должен находиться на расстоянии 1⁄8″ от края стойки шарнира.

Европейские петли

представлены в головокружительном разнообразии, каждая из которых предназначена для работы в различных ситуациях. Большинство из них состоят из двух частей — петли и монтажной пластины, хотя те, что предназначены для шкафов с лицевой рамой, имеют встроенную монтажную пластину.В зависимости от того, какую комбинацию петли и монтажной пластины вы используете, эти петли могут работать с дверями, которые являются вкладными, полунакладными (иногда, что сбивает с толку, называется «полувкладными») или полными накладными дверями, в которых вся толщина двери гордится лицом кабинета.

Маленькие дырочки. Как и в случае с другими петлями, я использую сверло Vix, чтобы просверлить отверстия для крепежных винтов после того, как будут просверлены большие отверстия для чашек петель. Выравнивание легкое, так как шарнир сидит в больших отверстиях для чашек шарнира.

Есть еще много других вариантов: Дверь с полным наложением может заходить на лицевую сторону шкафа на 1⁄4 дюйма или 11⁄4 дюйма, в зависимости от используемой монтажной пластины. Двери могут открываться на 95º или на 165º. Они могут быть самозакрывающимися (они не удерживаются в закрытом состоянии, но требуют защелки) или самозакрывающимися. Некоторые из этих петель даже доступны с функцией плавного закрывания, которая закрывает дверь для вас, как только вы слегка на нее нажимаете.

Несмотря на огромное разнообразие, все эти петли имеют одинаковую схему сверления паза чашки петли в двери: отверстие просверливается на глубину чашки (около 1/2 дюйма) сверлом Форстнера 35 мм.Край отверстия должен быть на расстоянии 1⁄8 дюйма от края дверной стойки.

Открытая спина. Проще всего установить эти петли до того, как вы прикрепите шкаф обратно. Просто вставьте дверь в проем, закрепите ее клином, чтобы зафиксировать на месте, и просверлите отверстия внутри шкафа.

Сначала решите, где вы хотите установить петли. Имейте в виду любые фиксированные полки или другие элементы интерьера, которые могут мешать. Эти петли и монтажные пластины занимают больше места внутри шкафа, чем многие другие типы.

Выглядит знакомо. Как и европейская петля для вкладных дверей, накладная петля для бескаркасных шкафов включает в себя петлю и монтажную пластину.

Если вы используете сверлильный станок, установите глубину на толщину чашки петли. Затем просверлите винты с помощью сверла Vix #5. Вставьте винты.

После этой первоначальной работы метод установки расходится, в зависимости от вашего стиля европейской петли и плана установки.

Вкладные двери на бескаркасных шкафах

Нескользящая посадка.Петли для лицевой рамы отличаются от других европейских петель тем, что монтажная пластина со стороны шкафа надевается на край лицевой рамы.

Хотя этот метод работает для бескаркасных шкафов, он также подходит и для шкафов с лицевой рамкой, при условии, что лицевая рама не выступает в дверной проем. И даже если лицевая рама выступает в проем, вы все равно можете использовать этот метод, если вы выдвинете монтажную пластину так, чтобы она находилась на одной линии с внутренним краем лицевой рамы.

После установки большинству дверей требуется регулировка. Все европейские петли легко регулируются по вертикали, и теперь большинство из них позволяют регулировать посадку в поперечном направлении, а также внутрь и наружу.

Полная накладка на бескаркасные шкафы

Исправьте в сообщении. Очевидно, эта дверь внизу нуждается в некоторой доработке. Не беспокойтесь – европейские петли созданы именно для таких ситуаций.

Винты на петлях будут перемещать дверь внутрь и наружу, в боковом или вертикальном направлении.

Метод для накладных дверей аналогичен методу для вкладных дверей, однако вам необходимо купить монтажную пластину для желаемого размера наложения (то есть на размер шкафа, закрываемого дверью).Здесь я использовал пластину нулевой высоты с прямым шарниром для наложения 3/4 дюйма. Опять же, это можно использовать на шкафах с лицевой рамкой.

После этой регулировки фуга вокруг двери ровная.

Установите и зафиксируйте дверь на месте, пока она будет висеть. Затем выполните шаги, используемые для установки и регулировки вкладных дверей.

Петли лицевой рамы

Петли для лицевой рамы

предназначены для случаев, когда лицевая рама выступает в дверной проем. Эти петли имеют монтажные пластины, которые просто надеваются на край лицевой рамы толщиной 3/4 дюйма.(Если ваша лицевая рама толще, вы можете надрезать раму.) Просверлите отверстие для чашки петли и винты, затем прикрепите петлю к двери.

Уроки на вынос

Есть много способов повесить дверь, и это лишь некоторые из распространенных петель. На самом деле вот как сузить выбор:

■ Ваши двери будут вкладными или накладными?

■ Следует ли скрывать петли? Если да, рассмотрите европейские петли.

■ Соответствуете ли вы существующей двери? Существующая дверная фурнитура поможет вам.

■ Каков ваш бюджет? 4-футовая секция фортепианной петли может стоить 10 долларов, в то время как подвешивание 4-футовой двери с тремя качественными репродукциями шаровых наконечников может стоить 50 долларов.

■   Насколько вам нужна возможность регулировки? Врезные торцевые петли практически ничего не дают; Европейские петли обеспечивают регулировку в трех плоскостях.

■ Если у вас минимальная комплектация в магазине, рассмотрите вариант шарнира для рояля, для которого потребуются дрель и отвертка. Если у вас есть традиционный ручной инструмент, используйте полностью врезные приклады.

■  Окончательное решение: что доступно?

Наконец, конечно, не забудьте эти монетки. ШИМ

Нэнси управляет компанией NR Hiller Design Inc. недалеко от Блумингтона, штат Индиана.


Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

Добавить комментарий

Ваш адрес email не будет опубликован.
