Онлайн калькулятор расчета деревянных балок перекрытия и стропил
Где используются балки
ПерекрытиеСтропила
Вам необходимо выбрать конструкцию, для которой вы будете использовать балки: будет ли это расчет перекрытий (применяются в качестве лаг) или стропильной системы (используются в качестве стропил).
Расчетная длина балки (м)
Длина при расчете перекрытия – это наибольший пролет, т.е. наибольшее расстояние между соседними стенами «в свету», на которые опирается балка.
Длина при расчете стропильной системы – это расстояние по скату кровли между двумя опорами. Например, в двускатной кровле расчетной длиной будет считаться расстояние по скату от конька до мауэрлата (опоры на стену).
Шаг балки (0.2 м – 1.2 м)
Шаг (понятие, используемое при расчете) – это межцентровое расстояние между балками. В перекрытии дома с черновым полом (настилом) из плитных материалов, таких как OSB-3, ЦСП, мы рекомендуем использовать шаг в 0.4 м (40 см). Это связано с прогибом самого плитного материала при большем шаге балок. При более сложном «пироге» перекрытия можно использовать любой другой шаг.
Измеряется в метрах (пример: 0.4 м).
Расчетная нагрузка (кг/м2)
Расчетной нагрузкой называется сумма временной и постоянной нагрузок. В СНиПе «Нагрузки и воздействия» расчетная нагрузка на перекрытие равна 400 кг/м2, на стропильную систему — 220 кг/м2. В частных случаях можно использовать другие значения.
Измеряется в килограммах на квадратный метр (пример: 400 кг/м
Отправить чертежи на бесплатный расчет
Узнать
цены на балки
Заказать
обратный звонок
Компания «ИнтерСити» производит износоустойчивые деревянные двутавры. Благодаря отличным эксплуатационным свойствам, изделия могут использоваться в различных конструкциях. Однако нужно помнить, что самостоятельно производить расчет балки перекрытия «на глаз» не следует. Ошибка может привести к прогибу конструкции под нагрузкой и, как следствие, потере возможности дальнейшей эксплуатации. Последующий ремонт или замена балок — очень трудоемкий и дорогой процесс. Отнеситесь серьезно к подбору и расчету конструкции перекрытий и стропил; излишняя экономия и подбор без расчета по принципу «всегда так строили» может привести к серьезным проблемам.
Как производить расчет нагрузки на деревянную балку
Как производить расчет нагрузки на деревянную балку
В процессе строительства загородного частного здания большинство мастеров применяют балки перекрытия.
Такие изделия помогают равномерно распределять усилия от расположенных выше конструкций, а еще увеличивают жесткость и прочность дома в целом.
При проектировании жилого строения тут важно производить расчет деревянных балок, выбирать идеальное сечение и дистанцию между брусков.
Содержание:
Общие сведения
Разновидности и типы деревянных перекрытий
По назначению балки из древесины для перекрытия можно поделить на такие разновидности:
- Межэтажное.
- Чердачное.
- Подвальное.
С каждой разновидность стоит ознакомиться подробнее.
Подвальное
Такие конструкции обязательно должны иметь высокие показатели прочности, выдерживать большие усилия, потому что балки послужат базой для обустройства пола. Если в проекте жилых домов предусмотрен гараж или подвал для автомобиля, то деревянные виды брусков заменяют на несущие металлические конструкции. Это связано со скорость разрушения древесины от влияния высокого уровня влаги. Альтернативой можно считать уменьшение дистанции между балок перекрытия и обработка элементов из древесины посредством антисептика.
Чердачное
Перекрытие устанавливают вне зависимости от стропильной кровельной системы или является ее продолжением. Лучшие технические свойства у первого варианта. Обустраивать независимое перекрытие более рационально, и такая конструкция будет улучшать звукоизоляционные свойства дома в целом, а еще является пригодной к ремонтам.
Межэтажное
Балочная конструкция перекрытия внутри каркасного дома обладает определенными особенностями. Одна из сторон деревянного бруса применяется в роли элементом опоры для фиксации потолка, а вторая (т.е. верхняя часть) используется в роли лаг для установки покрытия пола. Межбалочное пространство в межэтажном перекрытии заполняют посредством минеральной ваты или иным материалом для тепловой изоляции, обязательно используется пароизоляционная мембрана. В нижней части пирога фиксируют листы гипсокартона, а сверху все нужно застилать деревянный дощатый пол.
Преимущества и недостатки
У брусков из древесины, которые применяют для обустройства перекрытий, есть определенные слабые и сильные стороны. Основными достоинствами балок, сделанных из досок, можно считать:- Ест возможность производить (при необходимости) ремонт перекрытия при эксплуатационном процессе жилого строения.
- Высокая скорость выполнения монтажных работ без использования подъемных механизмов.
- Возможность установки дощатых полок без дополнительных подготовительных работ.
- Красивый, эстетичный внешний вид.
- Минимальный конструкционный вес каждого из элементов, что уменьшает нагрузку на несущие стены и основание строения.
Расчет деревянной балки на прочность крайне важен. Из недостатков конструкций из древесины следует выделить следующее:
- Деформация и конструкционная усадка в результате резких температурных перепадов или под влиянием высокого уровня влажности.
- Меньшие показатели в плане прочности при сравнении с железобетонными или металлическими изделиями.
Обратите внимание, что устройство перекрытия из древесины возможно на ограждающих газобетонных конструкциях, кирпичных или на стене из любого иного материала.
Подробности
Применение цельного бруса и досок
В случае использования деревянного цельного бруса или досок для обустройства перекрытия длину пролета стоит выбрать в пределах от 4 до 6 метров, что в 2 раза меньше от максимальной дистанции при применении конструкций из клееного бруса для строительства. Элементы из зафиксированных между собой досок довольно часто делают прямиком на строительном объекте.
По конструкционной прочности они куда лучше, чем цельные балки. Главным преимуществом изделий можно считать возможность обустройства составных элементов из нескольких досок. Строители способны своими руками отрегулировать балочную толщину посредством скрепления нужного числа деталей. Доски скрепляют между собой посредством резьбовых составляющих. Под гайки и болты устанавливают пластиковые/резиновые шайбы. Элементы предотвратят влияния коррозии на закладные металлические детали, что защитит дерево от врезки гайки при процессе затягивания.
Клееный брус
Для того, чтобы увеличивать прочность или размер цельных балок, их стоит скреплять между собой вручную при установке перекрытий. Для тех же целей используют сделанный на предприятии клееный брус. Он сделан из нескольких скрепленных между собой брусков. Толщина каждого из элементов может быть отрегулирована числом склеенных между собой изделий. Клееный брус делают на специальных заводах способом прессования, причем его длина достигает до 12 метров. Изделия в готовом виде сохраняют свойства и характеристики цельного пиломатериала, в них можно вбить гвозди без утраты прочность или разрезать их на составляющие нужных размеров. Единственным минусом таких типов конструкций считается высокая цена. Требуется тщательно все просчитать перед монтажом перекрытий на первом этаже по балкам из древесины.
Обратите внимание, что клееный брус часто используют для строительства и монтажа арочных перекрытий.
Как своими руками сделать клееный элемент
Есть несколько вариация для самостоятельного изготовления клееного бруса:
- Скрепление ламелей с применением специализированных элементов, а еще вставок из металла.
- Склеивание пары деталей в виде буквы Z.
- Скрепление 3 элементов в единую конструкцию.
Наиболее практичный можно считать последний метод, который куда проще первых двух.
На начальной рабочей стадии нужно отобрать доски для бруса и уложить их на центральном элементе так, чтобы годовые кольца дерева смотрели в противолежащие стороны. На дощатой поверхности стоит сделать пометки простым карандашом или черным маркером, что укажет на последовательность монтажа. Расчет нагрузки на деревянные балки в этой работе важен. Центральный элемент стоит зачищать с двух сторон посредством наждачной бумаги, что дает возможность делать шершавую поверхность, а еще улучшать сцепление клеевого состава. Боковые доски стоит обрабатывать лишь в месте, где они прилегают к главному брусу. На новом рабочем этапе обезжиривают поверхность растворителем, наносят антисептик и антипирены. Это защитные составы и жидкости, которые наносят по очереди – вначале растворитель, а после остальные пропитки после просыхания главного состава. Обрабатывать нужно не просто боковые стороны пиломатериала, но еще и торцы.
После этого стоит нанести клей тонким слоем (в 0.1-0.2 см) на зачищенные и заранее обработанные поверхности. Нижнюю и верхнюю доски стоит укладывают на центральный брус так, чтобы они были расположены в единой плоскости. Для фиксирования элементов применяют струбцины, которые монтируют на балке спустя каждые 0.5 метров. Время отвердевания клеевого состава прописано производителем (как правило, не более 2 дней).
Особенности расчета
Чтобы выполнить расчет деревянной балки перекрытия, их габариты и число помогает проведение предварительного расчета. До проведения этих операций стоит:
- Производить расчет сечения и балочного шага по специальной таблице.
- Рассчитывать нагрузку, которую будет испытывать перекрытие после установки.
- Производить замеры пролета между несущими стенами внутри жилого строения.
Длина балок в основании для обустройства кровли состоит из габаритов пролета и нужного размера запаса в пределах от 0.1 до 0.15 метров для обустройства надежного перекрытия при опоре на стены. Длина пролета – это расстояние между внутренних частей противолежащих стен внутри жилого дома или в любых иных строениях. Максимально популярным вариантом в частном домостроительства считается дистанция в 2.5-4 метра. При размере пролета больше 6 метров для установки перекрытия применяют деревянные фермы.
Обратите внимание, что нагрузки на деревянные балки будет включать в себя усилия от расположенных выше конструкций, внутреннего наполнения перекрытий, а еще временных элементов (предметов мебели, бытовой техники и людей).
Предельно точные расчеты может произвести лишь специализирующаяся на этом организация, которая занимается строительством
. При самостоятельных вычислениях стоит отталкиваться от таких значений, как:
- Общая нагрузка по нормативам на квадратный метр перекрытия при применении утеплительного материла (минеральной ваты) составляет около 135 кг на квадратный метр.
- При применении толстых досок и тяжелого материала для тепловой изоляции нормативная нагрузка увеличится до 155 кг на квадрат, а общая с учетом коэффициента безопасности в 1.3 единицы составляет до 250 кг на квадратный метр.
- В мансарде на перекрытие воздействуют временные нагрузки от монтажа предметов мебели или перемещения людей, причем общая нагрузка будет около 345 кг на квадрат.
- Общая нагрузка для пролетов между этажей составляет не меньше 400 кг на квадрат.
Все описанные выше величины можно считать базовыми значениями для будущих расчетов.
Определение шага и сечения
После подбора нагрузок и вычисления балочной длины можно приступить к расчету оптимального шага укладки для создания опалубки в будущем перекрытии, а еще определяют размер сечения. Все работы производят по следующим правилам:
- Соотношение высоты и ширины несущих составляющих в перекрытии находятся на уровне 1.4:1 (балочная ширина колеблется от 4 до 20 см, а высота строений зависит от толщины материала для тепловой изоляции, будет находиться в диапазоне от 0.1 до 0.3 метров).
- На шаг монтажа балок будут влиять расчетные нагрузки и размер фанеры, утеплителя или иного материала для подшивки.
- Между соседних балок оставляют свободное место от 0.3 до 1.2 метров.

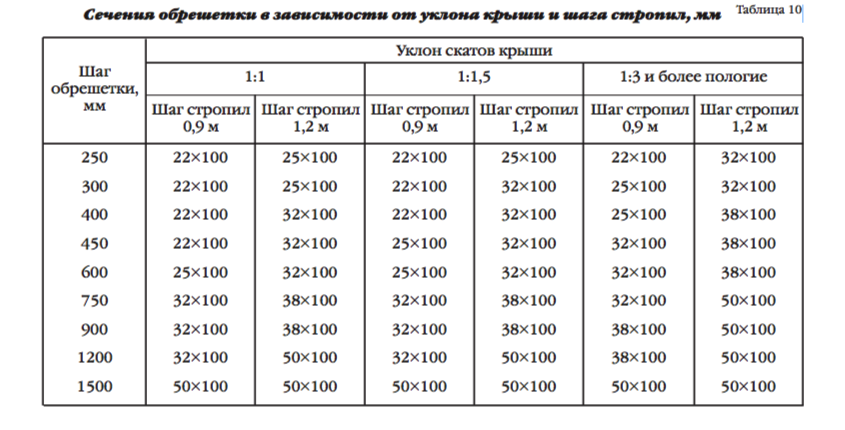

Для максимальной точности определения брусового сечения деревянных перекрытий есть специализированные таблицы. При проведении вычислений стоит обратить внимание на максимальный размер прогиба, для брусков на чердаке в перекрытии не больше 1 к 200, а для межэтажных элементов 1 к 350.
Основы балочных перекрытий
Балочные пролеты могут не приходить в голову большинству самодельщиков, но балочные пролеты есть везде: над нашими головами в потолочных балках и под нашими ногами в качестве балок настила. Без правильно рассчитанных и построенных пролетных строений не выдаются разрешительные документы и не строятся здания. Изучите некоторые основы балочных пролетов и то, как они влияют на ваш дом — и на вашу следующую реконструкцию дома.
Пролет балки перекрытия
Пролет балки перекрытия — это расстояние, которое может охватывать конструктивный элемент, такой как балка, от одного конца до противоположного конца. На пролет балки влияет множество факторов, включая, помимо прочего, пройденное расстояние, ширину и толщину балки, тип материала и расстояние между балками.
Что такое пролеты балок пола
Большие балки пола могут нести большую нагрузку, а расстояние между балками также увеличивает несущую способность пола.
Тем не менее, больше не всегда лучше, когда строители строят дом или добавляют пристройку к комнате. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен 2 х 10 балками, а не 2 х 12, могут быть очень важными. Таким образом, задача строителей состоит в том, чтобы выбрать балки, соответствующие нагрузке, которую они несут, при максимальном использовании пространства.
Вычисление грузоподъемности и выбор правильных размеров и расстояния между балками пола — более сложная задача, чем вы можете себе представить, поскольку здесь задействовано множество переменных:
- Порода древесины
- Сорт пиломатериала
- Ширина и толщина досок
- Расстояние между балками
- Нагрузка на пол
- Длина пролета балок
Также доступны инженерные деревянные балки для пола, которые имеют свои собственные размеры и требования к расстоянию.
Нажмите «Воспроизвести», чтобы узнать о пролетах балок перекрытия
Породы дерева
Разные породы дерева имеют разные прочностные характеристики, при этом у одних прочность на изгиб намного выше, чем у других. Как правило, медленнорастущие виды имеют больше годичных колец на дюйм и, следовательно, значительно сильнее, чем быстрорастущие деревья. Это также относится к деревьям одного и того же вида: когда условия вызывают медленный рост, древесина дерева будет прочнее.
Общие виды, используемые для внутреннего обрамления, включают:
- Сосна желтая южная и пихта Дугласа обладают высокой прочностью на изгиб.
- Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
- Красный кедр западный, сосна белая восточная и сосна пондероза имеют низкую прочность на изгиб.
Сорт пиломатериалов
Чем меньше дефектов содержится в пиломатериале, тем прочнее он будет. Более высокие сорта пиломатериалов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее.
Распространенным выбором для каркаса конструкции является пиломатериал 2 сорта. Хотя они и не такие прочные, как пиломатериалы более высоких сортов, недостатков пиломатериалов 2-го сорта, как правило, недостаточно, чтобы серьезно ослабить доски. Избегайте использования пиломатериалов 3-го или 4-го сорта для структурного каркаса.
Совет
Если вы собираете доски вручную, проверьте их на наличие сучков и других дефектов. Дефекты доски могут сделать ее непригодной для использования в качестве лаг.
Размер пиломатериалов
На прочность данной балочной доски наиболее сильно влияет ширина доски сверху донизу. Ширина значительно важнее толщины доски.
Например, балка, сделанная из сдвоенных брусков 2 x 6, может охватывать расстояние примерно на 25% больше, чем одинарная балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева как сдвоенный 2 х 6.
Нагрузка
Пролет балки также зависит от веса, прикладываемого к полу. Нагрузки на пол описываются с использованием двух измерений: постоянной нагрузки и динамической нагрузки.
Постоянная нагрузка для жилого строительства обычно считается около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.
Временная нагрузка
Термин временная нагрузка относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранящиеся объекты.
Для жилых этажей динамическая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя она варьируется в зависимости от местоположения в доме.
К динамическим нагрузкам на первом этаже предъявляются более высокие требования, чем к временным нагрузкам на втором этаже (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола в гараже над подвалом потребуется 50 фунтов на квадратный фут или выше.
С другой стороны, недоступное чердачное помещение может иметь динамическую нагрузку всего 20 фунтов на квадратный фут.
Столы для балок
Пролет балки относится к измерению, охватываемому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им соответствующие пролеты балок для каждого вида пиломатериалов, размера и расстояния.
Всегда следует сверяться с местными строительными нормами, поскольку в нестандартных ситуациях могут потребоваться другие рекомендации по пролету. Точные расчеты пролетов балок пола могут быть выполнены только инженером-строителем или подрядчиком.
В этой таблице приведены минимальные размеры балок пола для балок, расположенных на расстоянии 16 дюймов и 24 дюймов по центру (o.c.) для пиломатериалов 2 сортов с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой 40 фунтов, что типично для обычных жилых домов. строительство:
Желтая сосна, Пихта Дугласа | Красное дерево Болиголов, ель | Красный кедр западный, Сосна белая восточная | ||||
---|---|---|---|---|---|---|
Размер балки | 16″ о. к. | 24″ o.c. | 16″ о.к. | 24″ o.c. | 16″ о.к. | 24″ o.c. |
2×6 | 9 футов 9 дюймов | 8 футов 3 дюйма | 8 футов 8 дюймов | 7 футов 6 дюймов | 7 футов 6 дюймов | 6 футов 3 дюйма |
2×8 | 12 футов 8 дюймов | 10 футов 8 дюймов | 11 футов 0 дюймов | 10 футов 2 дюйма | 10 футов 5 дюймов | 8 футов 6 дюймов |
2×10 | 16 футов 0 дюймов | 13 футов 0 дюймов | 14 футов 6 дюймов | 12 футов 4 дюйма | 12 футов 9 дюймов | 10 футов 5 дюймов |
2×12 | 18 футов 6 дюймов | 15 футов 0 дюймов | 17 футов 6 дюймов | 14 футов 4 дюйма | 14 футов 9 дюймов | 13 футов 0 дюймов |
Строители и подрядчики могут корректировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств. Например, там, где высота потолка является проблемой, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой открытой планировки, можно выбрать более крупные балки, изготовленные из более прочных пород пиломатериалов.
Когда балка имеет значение больше всего
Если вы занимаетесь своими руками, вам не нужно знать о пролетах балок, чтобы покрасить ванную комнату или добавить напольное покрытие. Но есть некоторые случаи, когда пролеты балок могут иметь для вас значение:
- Строительство террасы
- Строительство полноразмерной пристройки сбоку или сзади дома
- Добавление второго этажа к дому
- Устройство пристройки к дому
- Добавление большой ванны
- Установка джакузи на внешней террасе
Источники статьи
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Пролеты межэтажных перекрытий для обычных пород пиломатериалов . Строительный кодекс Нью-Йорка.
Быстрорастущие деревья низкого качества ? Расширение Университета Теннесси.
Пролеты балок перекрытий для обычных пород пиломатериалов . Правительство округа Катоба.
Таблицы пролетов балок перекрытий | Калькулятор
Часть 3 Проекта жилого дома
На этой странице мы объясним, как читать и проектировать с помощью таблиц пролетов балок перекрытий. Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.
Если вы только начинаете, вы можете перейти на страницу балок, так как мы расширим пример проекта дома, представленный там. Или даже вернитесь к странице проектирования жилых домов, которая объясняет базовую структуру дома.
Или посмотрите карту сайта с учебным пособием «Создай собственный дом».
Использование таблиц пролетов балок перекрытия
Продолжая часть 2: Таблицы пролетов деревянных балок для проектирования жилых домов, мы как раз собирались расширить наш примерный дом. Как только мы превысим допустимые пролеты для балок пола (как показано в таблицах пролетов балок пола), нам понадобится какая-то опора под этими балками пола.
Эта опора может иметь форму несущей стены. Стена может быть конструкционной бетонной или бетонной стеной подходящего размера или стеной с деревянным каркасом. Мы обсудим эти возможности позже. На данный момент мы рассмотрим поддержку балок перекрытия с помощью балки перекрытия.
Самый широкий пролет в таблице пролетов балок перекрытия в Части 2 этого учебного модуля показал, что балки перекрытия могут иметь пролет 17 футов 2 дюйма, если они имеют размер 2 X 12 с шагом 12 дюймов. (по центру). Давайте расширим наш дом за пределы пролета 17 футов 2 дюйма до ширины 24 фута. Таким образом, размеры дома теперь будут 24 фута X 13 футов.
Можно было бы по-прежнему обрамлять пол таким же образом, как указано выше, но просто спустить балки пола в противоположном направлении (нужно использовать пиломатериалы размером 13 футов), но в нашем примере мы сохраним балки пола. бегут в том же направлении. Теперь на высоте 24 фута мы находимся за пределами возможностей нашего стола в нашем предыдущем примере. Таким образом, нам придется разместить деревянные балки пола (или, аналогично, деревянные потолочные балки) по ширине дома, чтобы поддерживать балки пола. На фото ниже показан план того, как это будет выглядеть.
Балки пола по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной стеной фундамента). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.
Теперь вопрос в том, насколько большой должна быть центральная балка пола? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, достаточно просто найти ответ в таблице пролетов балок. Существует множество таблиц пролетов балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В приведенной ниже таблице показана выдержка из таблицы максимального пролета сборных балок перекрытий из дугласовой пихты для поддержки не более одного этажа. Есть несколько таблиц пролетов балок для всех пород дерева.
Образец таблицы пролетов балок пола
Эта таблица является просто образцом и может быть недействительна для вашего региона.
В этой выдержке из таблицы пролетов показаны два возможных размера сборных балок перекрытий (2 X 10 и 2 X 12). Полная таблица показывает больше размеров пиломатериалов. Он также показывает максимальное расстояние, которое может охватывать балка для различного количества таких кусков пиломатериала, собранных вместе (это обозначается как 3-слойный, 4-слойный и 5-слойный). 3-слойная с 2 X 10 будет означать, что три 2 X 10 соединены вместе бок о бок, их широкие части идут параллельно друг другу.
Поддерживаемая длина, показанная вдоль крайней левой стороны таблицы, представляет собой общую длину балок перекрытия, которые должны поддерживаться с обеих сторон балки перекрытия, деленную на два. В нашем примере дом имеет ширину 24 фута, поэтому для дома потребуется общая ширина балок 24 фута. Деление на два дает нам 12 футов поддерживаемой длины. Таким образом, мы прочитаем по строке таблицы 12 футов поддерживаемой длины.
Поскольку дом имеет длину 13 футов, мы ищем запись в таблице для сборной балки перекрытия, длина которой может составлять 13 футов. Нам также, вероятно, понадобится наименьшая сборная балка, которая будет соответствовать этому требованию, поскольку она будет наименее дорогой. Посмотрите в таблице вдоль ряда 12 футов поддерживаемой длины. Вы увидите, что 4-слойная балка 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки с обеих сторон.
Где найти столы
Лучшее место для подбора столов Span — это ваш местный склад пиломатериалов, так как там есть все столы, которые используются в вашем регионе.
Переход от расчетов балок к опорам балок
Итак, теперь у нас есть балки перекрытия подходящего размера и балка перекрытия подходящего размера для нашего дома размером 24 х 13 футов. Наша балка перекрытия может охватывать максимум 13 футов. В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок перекрытия составляет 14 футов 7 дюймов (при использовании 5-слойного 2 X 12). Что, если нам потребуется больший пролет?
Допустим, наш дом имеет размеры 24 х 26 футов. Теперь нам нужно будет поддержать эту центральную балку пола стойками. Как правило, в подвалах эти столбы представляют собой конструкционную сталь, бетон или сборные деревянные столбы, сделанные из кусков пиломатериалов стандартных размеров (2 «bys»), сбитых вместе гвоздями бок о бок.
Конструкционная сталь обычно используется в подвалах, поскольку они регулируются по высоте, чтобы компенсировать любое движение грунта или осадку здания после установки.
Каркас пола нашего дома размером 24 х 26 футов, балки и стойки теперь будут выглядеть так, как показано на рисунке ниже. На приведенном ниже изображении не видно, что балка перекрытия также поддерживается на своих концах внешними несущими стенами подвала.
Если используются сборные деревянные стойки, ширина стойки должна быть равна ширине балки, которую она поддерживает. В приведенном выше примере мы используем 4-слойный брус 2 X 12. 2 дюйма X 12 дюймов — это необработанный размер пиломатериала до того, как он будет пропущен через строгальный станок на лесопилке. После того, как он пройдет через рубанок, он будет 1-1/2″ X 11-1/4″ (так что да, 2 X 12 не измеряет 2″ X 12″). Это означает, что наш 4-слойный материал 2 X 12 будет иметь ширину 4 X 1-1/2 дюйма или 6 дюймов. Следовательно, столб для поддержки этой сборной балки пола должен иметь размеры 6 на 6 дюймов. Для создания таких столбов производители обычно скрепляют несколько кусков пиломатериала. Деревянная колонна прибита к балке перекрытия наверху и стоит на бетонной подушке у ее основания.
Как правило, деревянные колонны располагаются через каждые 8-10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку. В ваших местных строительных нормах может быть указан размер, необходимый для таких столбов. Или вам может понадобиться, чтобы такие посты были рассчитаны инженером-строителем. Ваш строительный инспектор отметит любые столбы, балки или перекрытия на ваших строительных чертежах, которые должны иметь печать инженера. В общем, если вы остаетесь в пределах ваших таблиц пролетов балок и таблиц пролетов балок перекрытия, вам не нужно, чтобы расчеты балок выполнялись инженером-строителем.
Фотографии балок перекрытий, балок перекрытий и стоек смотрите в разделе каркаса дома в нашем блоге о домостроении.
Для получения дополнительной информации о сборных деревянных балках пола или деревянных потолочных балках см. статью Fine Home Building о сборных балках.
Следующий раздел руководстваРамка крыши
Теперь пришло время перейти к:
Часть 4: Каркас стропил крыши учебного пособия по проектированию жилых домов.
Калькулятор пролета балки
Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, которое будет поддерживать балка перекрытия, из раскрывающегося списка.
Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, которые она будет поддерживать по обе стороны от балки, деленная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балки пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)
Значения, отображаемые в результирующей таблице, будут показывать девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балок предназначены для сборных балок, состоящих из пиломатериалов размерами 2X8, 2X10 или 2X12, сбитых гвоздями в виде 3-х, 4-х или 5-слойных балок. Например, трехслойная балка 2X8 будет состоять из трех балок 2X8, скрепленных гвоздями рядом друг с другом. Для получения помощи в понимании результатов в калькуляторе прочитайте раздел выше о том, как читать таблицы пролетов балок.
1. Выберите количество этажей, поддерживаемых балкой
Балка, поддерживающая не более одного этажаБалка, поддерживающая не более двух этажей
2. Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или метрах в скобках) для балки
Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор ниже.
Дугласова пихта или лиственница (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах) | ||||||||
---|---|---|---|---|---|---|---|---|
Размер балки в дюймах x дюймах (миллиметры x миллиметры) | ||||||||
2 х 8 (38 х 184) | 2 х 10 (38 х 235) | 2 х 12 (38 х 286) | ||||||
3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный |
Болиголов и пихта (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах) | ||||||||
---|---|---|---|---|---|---|---|---|
Размер балки в дюймах x дюймах (миллиметры x миллиметры) | ||||||||
2 х 8 (38 х 184) | 2 х 10 (38 х 235) | 2 х 12 (38 х 286) | ||||||
3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный |
Ель, сосна или пихта (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах) | ||||||||
---|---|---|---|---|---|---|---|---|
Размер балки в дюймах x дюймах (миллиметры x миллиметры) | ||||||||
2 х 8 (38 х 184) | 2 х 10 (38 х 235) | 2 х 12 (38 х 286) | ||||||
3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный |
Северные виды (классы № 1 и № 2) Максимальный размах луча в футах-дюймах (метрах) | ||||||||
---|---|---|---|---|---|---|---|---|
Размер балки в дюймах x дюймах (миллиметры x миллиметры) | ||||||||
2 х 8 (38 х 184) | 2 х 10 (38 х 235) | 2 х 12 (38 х 286) | ||||||
3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный | 3-слойный | 4-слойный | 5-слойный |
Данные взяты из Таблиц строительства деревянных каркасных домов CMHC
Примечания:
1.
