КАЛЬКУЛЯТОР РАЗДВИЖНЫХ ДВЕРЕЙ

Предлагаем нашим клиентам новый инструмент, для облегчения работы с системами раздвижных дверей компании НАЙДИ. Специально для Вас мы разработали программу – Автоматический расчет дверей шкафа купе, который избавит Вас от не свойственной Вам работы (поиска инструкций, попытки в них разобраться, расчета дверей, проверки, составления заявки….) и позволит выделить время для главного – привлечения покупателей.

В бланке расчета Вы можете рассчитать двери шкафа купе или межкомнатные двери с использованием различных систем выпускаемых компанией НАЙДИ:

Алюминиевая система НАЙДИ –  5 конфигураций вертикальных ручек,  28 цветов позволит удовлетворить любого покупателя. Подходит для изготовления как стандартных (корпусных) шкафов купе, так и позволяет изготавливать высокие двери для встроенных шкафов купе.

Стальная система НАЙДИ – подходит для тех кто работает в эконом сегменте, очень демократичная цена, высокая надежность системы, 12 интересных, модных цветов стального профиля всегда найдут своего покупателя.

Подвесная (без пороговая) система НАЙДИ – идеально подходит для межкомнатных дверей и интерьерных перегородок.

Бланк расчета не требует установки каких либо программ и не нуждается в доступе к Интернету. Для работы с ним Вам необходим Microsoft Office не ниже 2003 года.

Бланк расчета систем НАЙДИ позволит Вам:

     1. быстро рассчитать стоимость различных дверей не вдаваясь в сложные расчеты, Вы моментально можете скорректировать цену дверей изменив цвет профиля, конфигурацию ручки или наполнение дверей, если предложенный вариант не устроил клиента по цене.

     2. сформировать приложение к договору изготовления мебели со всеми материалами и характеристиками раздвижных дверей.

     3. точно знать свою наценку по каждому проекту уже в момент заключения договора.

     4. избежать ошибок в расчетах.

     5. оформить грамотное техническое задание на резку профиля и материалов наполнения.

     6.  сформировать задание на сборку дверей шкафа -купе с указанием перечня всех элементов.

   7. изменять список наполнения дверей (ДСП, стекло, зеркало, фотопечать, пескоструйные рисунки и т. д.) согласно Вашего ассортимента.

Уважаемые клиенты, обращаем Ваше внимание, что данный бланк позволяет рассчитывать только системы раздвижных дверей НАЙДИ. Мы проверили тестовое тестирование данного расчета техническими специалистами нескольких наших клиентов, и можем с уверенность рекомендовать его, как простой и надежный инструмент для Вашего бизнеса.

Для дальнейшего совершенствования программы и улучшения её работы, просим, в случае возникновения предложений или обнаружении неудобств в использовании, направлять свои замечания и предложения на электронную почту  [email protected]

Скачать Автоматический расчет дверей шкафа купе

Скачать инструкцию расчета раздвижных дверей НАЙДИ

=»text-align:>

Расчет дверей шкафа купе для самостоятельной сборки: формулы

Всем привет! Сегодня у нас на прицеле расчет дверей шкафа купе. Следует понимать, что расчеты, в зависимости от того, какая именно система используется, могут несколько отличаться.

Потому постараемся принять во внимание стандартные размеры, а также обсудить общий подход к проведению такой работы для дверей купе. Это позволит вам понять принцип и суть процедуры.

Отмечу сразу, что в основу были взяты алюминиевые системы Раумплюс. Именно их можно считать родоначальниками всех существующих в наше время систем. Если остальные и отличаются от них, то совсем немного. Существенной и глобальной разницы нет.

дверь шкафа купе рассчитать

дверь шкафа купе рассчитать

Так что в плане расчета размеров для раздвижных дверей купе, их ширины, высоты и прочих параметров сложностей возникнуть не должно. За основу для работы можете скачать специальные программы, открыть файл в Excel или просто использовать калькулятор. В том числе и онлайн.

Ну а если вам по каким-то причинам сложно сделать расчет и, уж тем более, самому собрать шкаф-купе, то советую обратиться в московский «Салон шкафов». Знаю ребят давно. Делают все четко, быстро и со вкусом- https://www.salon-shkafov.ru/

С чего начать

В зависимости от типа шкафа, он может идти с распашными или раздвижными дверьми. Но в случае с купе оптимальным вариантом будет именно раздвижной механизм. Он экономит пространство и обладает многими дополнительными преимуществами.

Как я уже говорил ранее, основываемся мы на системе Раумплюс. Но существует и ряд других актуальных систем, среди которых стоит выделить:

  • Модус;
  • Грандис;
  • Версаль;
  • Командор;
  • Престиж;
  • Шлегель;
  • Aristo;
  • Dorwell;
  • Сенатор и пр.

как рассчитать дверь купе

как рассчитать дверь купе

Тот же Сенатор разрабатывают в  Польше, Aristo является китайской системой, а Версаль выступает в качестве отечественного продукта. И все эти системы можно считать полноправными аналогами рассматриваемого Raumplus.

Если вы решили рассчитать двери, то начинать следует с определения параметров непосредственно самого проема, куда они будут устанавливаться. Измеряется высота и ширина, причем желательно в нескольких точках.

Когда параметры ширины и высоты проема определены для вашего стандартного или углового купе, можно рассчитать длину используемых направляющих для мебели (верхняя и соответственно нижняя), а также точные габариты этих самих будущих дверей.

расчет шкафа купе

расчет шкафа купе

Высота двери

Порой начинаю осознавать, что если тебе что-то нужно, найди это лучше сам и сделай своими руками. Доверять условным и относительным расчетам не всегда правильно, поскольку любая ошибка может негативно отразиться на готовом изделии, качестве наполнения купе и прочих нюансах.

[adv1]

Первой в расчетах идет высота двери вашего купе. Для этого применяется формула, предусматривающая вычитание от высоты проема 40 миллиметров. Если проем имеет высоту 2500 мм, тогда высота двери составит 2460 мм.

Если взглянуть на сечение стандартного профиля в верхней используемой направляющей дверцы купе, то имеющаяся высота рассчитанного внутреннего купейного пространства на установленной верхней мебельной направляющей, по которой ходит купе, составляет 45 мм. Уменьшение текущей высоты дверцы по отношению к проему на рекомендуемые 40 мм или просто 4 см позволяет обходить перепады высоты на уровне 10 мм и выше. За счет верхней установленной направляющей, используемые ролики выскакивать не будут.

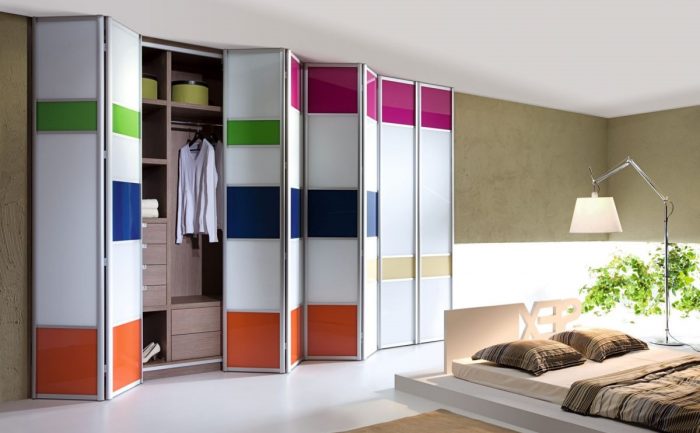

дверь купе с распашными

дверь купе с распашными

Ширина двери

Делая расчет ширины будущей двери, следует сделать ее такой, была получался перехлест двух дверей. Причем его размер был равен ширине ручки.

Чтобы сделать подсчеты, актуально применить следующую схему:

  • Ширина дверцы в двухдверной конструкции равно ширине проема, к которой добавили 26, и разделили полученное значение на 2;
  • Если это расчетная ширина для будущей двери в трехдверном шкафу, тогда 26 умножают на 2 и добавляют значение ширины проема, а затем все делят на 3.

Взяв за основу проемную ширину на уровне 1600 мм, по формуле мы получим ширину одной двери, равную 813 мм.

рассчитать двери шкафа купе

рассчитать двери шкафа купе

В некоторых случаях дополнительно учитывают параметры ширины щетки отбойника. Но зачастую ее игнорируют. Но если вам это важно, тогда при расчете следует дополнительно от ширины дверного проема отнять две толщины этой самой щетки. Грубо говоря, когда щетка имеет 5 мм в толщины, отнимает от проема ровно 10 мм, и уже это значение вставляем в формулу.

ВАЖНО! Если вы используете симметричную купейную ручку, тогда расчет проводится несколько иначе. Объясняется это иной шириной такой ручки, которая составляет 32 мм. То есть в нашей формуле 26 меняем на 32 мм, и продолжаем считать.



Длина нижней и верхней направляющей

Зачастую для определения длины этих двух направляющих требуется от ширины вашего проема вычесть 2 мм.

Расчет предельно простой, потому на нем долго задерживаться не будем.

Хотя замечу, что именно такие мелочи порой способны сыграть решающую роль. Не отняв эти 2 мм, в дальнейшем возникнут проблемы. Будьте внимательными.

направляющие купе

направляющие купе

Длина для горизонтальных профилей

Здесь подразумеваются разделительные и непосредственно соединительные мебельные профили.

На этот счет есть несколько полезных формул для расчета:

[adv2]

  • Чтобы получить длину искомого горизонтального мебельного профиля следует от ширины дверцы купе вычесть ширину используемой ручки, предварительно умноженную на 2;
  • Если ручка асимметричная, тогда длину купейного профиля определяют путем умножения 26 на 2. Полученное значение вычитают из ширины двери;
  • Если эта дверная ручка симметричная, тогда от ширины дверцы мы отнимаем 2, умноженные на 32 мм.

И тут ничего особо сложного нет. Все можно сделать своими руками, и никакая программа не понадобится. Обычный калькулятор, ручка, бумажка и внимательные расчеты с внесением соответствующих записей.

горизонтальный профиль шкаф купе

горизонтальный профиль шкаф купе

Заполнение по высоте

Чтобы получить значения внутреннего заполнения дверцы вашего купе, требуется учитывать разрез в горизонтальных нижних и верхних так называемых соединительных мебельных профилей, а еще горизонтальный разделитель.

Когда речь идет о сплошном типе заполнения двери, выполненной из ДСП, применяется следующая формула:

Высота наполнения или заполнения равняется высоте вашей двери купе с вычитанием 47 и 12.

Что за странные цифры? Все предельно просто:

  • 47 мм является высотой нижнего профиля с вычитанием 10 мм в качестве глубины паза в профиле;
  • 12 мм выступает показателем высоты верхнего профиля, равного 22 мм, с вычетом глубины паза на 10 мм.

расчет купе шкаф

расчет купе шкаф

Если это сплошное заполнение, а дверь изготовлена из стекла, то:

  • При заполнении стекла требуется еще отнять по 22 на каждую из сторон из-за толщины используемого силиконового уплотнителя;
  • Иногда берут по 1,5 мм на каждую из сторон. Тут лучше заранее сделать замеры уплотнителя на основе силикона;
  • Высота заполнения равна высоте двери купе, от которой отнимают 47, 12 и 4, либо 3 мм.

Думаю, с этим разобрались. Можно двигаться дальше.

Заполнение двери по ширине

Для правильного и точного расчета искомой ширины заполнения двери на основе ДСП требуется перемножить 2 на 8 мм и добавить к этому значению длину специального горизонтального используемого разделителя.

Здесь 8 мм означает глубину имеющегося паза в дверных ручках или же вертикальных мебельных профилях. Если ваша вставка выполнена из стекла, тогда по ширине следует отнять еще по 2 мм на применяемый необходимый уплотнитель.

Ширина относительно заполнения стеклянной дверцы считается по той же формуле, только дополнительно нужно вычесть 4 мм, то есть 2*2 мм в качестве уплотнителя.

шкаф купе двери расчет

шкаф купе двери расчет

Горизонтальный тип разделителя

Если используется делитель под винт или средний горизонт без винта для дверей купе, тогда тут потребуется внести некоторые дополнительные корректировки.

Горизонтальный делитель предусматривает вычитание дополнительно 2 миллиметров на ширину дверной перегородки этого разделителя. Если используются вставки из стекла с 1 или 2 сторон, тогда минус еще 2 миллиметра на используемый уплотнитель с той стороны, где непосредственно будет располагаться само стекло. При наличии винта убирают по 6 мм на каждый делитель.

Вы должны понимать, что схема достаточно условная и не является основой для проведения ваших собственных расчетов. Каждая схема во многом индивидуальная и требует конкретного подхода с учетом исходных параметров купе.

шкаф купе как расчитать дверь

шкаф купе как расчитать дверь

Если у вас возникают сложности с расчетами, можете обратиться к специалистам, воспользоваться онлайн калькуляторами, либо вовсе бросить это дело, купить готовый шкаф-купе и не создавать лишние проблемы. Тут уже каждый решает сам для себя.

Думаю, на этом у меня все. Спасибо всем, кто с нами! Подписывайтесь, оставляйте свои комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

Расчет дверей шкафа-купе опорного вида, таблицы и формулы



Раздвижными створками можно закрыть практически любую нишу – будь это гардеробная, встроенный или отдельностоящий шкаф.  Для этого требуется тщательно вымерять высоту и ширину проема, произвести расчет дверей-купе для закупки всех необходимых комплектующих.Также для сборки корпуса шкафа, установки полок и выдвижных ящиков понадобится и другая фурнитура.

Выбор раздвижной системы купе для шкафа

Разновидностей раздвижных систем купе очень много. В зависимости от типа роликов, направляющих и способа их установки (навесные, подвесные, со скрытым монтажом и т.д.). И внешнего оформления (рамочные, безрамочные, с боковым профилем и без профиля). Понятно, что в каждом случае расчет размеров дверей-купе будет абсолютно разным. Как и требования к конструкции ниши.

В данной статье будем рассматривать стандартные роликовые двери-купе опорного вида, в которых движение роликов осуществляется по нижней рельсе, а верхние ролики поддерживают полотно двери в вертикальном положении.

Условно можно выделить две группы раздвижных систем для шкафов и гардеробных такого типа:

  • Безрамные типа «срд-1» SKM и т.д. Некоторые комплектуются боковыми профилями-ручками. Створкой двери служит цельное полотно ДСП, МДФ, массива толщиной 16-26 мм. Ролики с установочной площадкой накладные или врезные.
  • Рамочные (каркасные) типа Raumplus («Аристо», «Версаль» и т.д.). Рамная конструкция позволяет реализовать наборные варианты наполнения двери. Профиль для сборки рассчитан на вставку толщиной 4-10 мм, поэтому более «толстые» ДСП, МДФ придется фрезеровать. Ролики устанавливаются в профиль, нижние частично «перекрывают» вставку. Поэтому прозрачное наполнение по нижнему краю лучше не делать – сквозь него будет просвечиваться установочные площадки нижних роликов.

Плюсы и минусы безрамных дверей купе

Основное преимущество безрамных раздвижных систем – доступная цена. Это очевидно, ведь в комплекте только комплект роликов, верхняя и нижняя направляющая. Толщина дверей может варьироваться от 16 до 28 мм, а вес достигать 80 кг. Простоту в установке и регулировке также можно отнести к плюсам.

Недостатки у дверей купе такого вида тоже есть.

От своего веса и отсутствия каркаса двери могут прогибаться со временем, поэтому рекомендуется использовать боковой профиль. Как показывает практика, высоту дверей лучше не делать больше 2-2,2 м по этой же причине. Если шкаф планируется делать выше – лучше выделить отдельную антресоль.

безрамные двери купе

Из-за большого веса, отсутствия жесткости, которую дает профиль, ход двери не будет легким и плавным. Безрамные раздвижные двери требуют периодической регулировки. И знания, как это можно сделать, имея простейший набор инструментов.

Преимущества каркасных систем купе

Визуально рамочные двери купе смотрятся более привлекательно и целостно. Расширяет возможности оформления дизайна створок и наличие делителей-переходников внутри полотна. Их можно расположить строго горизонтально, по диагонали и даже загнуть радиусом.

каркасные двери купе

Каркасные двери купе могут быть исполнены из стали и алюминия. Стальной профиль доступнее по цене, но «шумнее».

Алюминиевые системы относятся к элитным, обеспечивают более плавный и бесшумный ход. И не практически не имеют ограничений в размерах: створки можно сделать до 4 метров в высоту и 1,5 метров в ширину.

Исходные данные

Чтобы рассчитать двери-купе роликового вида достаточно вымерять ширину и высоту проема – Lпр и Hпр соответственно. Проем должен быть свободен для установки дверей-купе, на 80-100 мм в глубину.

какие нужны размеры для расчета дверей купе

Предполагается, что боковые стенки шкафа перпендикулярны относительно дна и крыши. Также шкаф должен быть выставлен по горизонтальному уровню. Завалы могут спровоцировать скатывания дверей в одну сторону.

отсутствие мертвых зон за дверьми купе

Также следует быть внимательным в определении  количества створок. Они не должны перекрывать полки, ниши, мешать опусканию пантографов, открыванию ящиков и других выдвижных систем.

Ширина и перехлест дверей купе

Не рекомендуется делать створки уже 500 мм: из-за слишком близкого расположения роликов дверь будет неустойчива. Чуть больше усилия при открывании и она может выпасть из направляющих.

Также не стоит делать купе слишком широкими: ими неудобно будет пользоваться. Максимум 1000-1100 в ширину, но лучше остановиться на средних значениях, 700-900 мм.

«Хорошим тоном» считается не допускать перекрывания внутренней ставки боковым профилем при расчете ширины створок. То есть перехлест раздвижных дверей должен быть ровно на ширину профиля.

перехлест створок купе



При этом толщину «пыльника» (шлегеля) обычно не учитывают, оставляя за собой выбор – клеить его или нет после окончательной установки фасадной части купе.

Если принять ширину открытого (асимметричного профиля, С) за 25 мм, а закрытого (симметричного, Н) за 35 мм, то формулы расчета ширины 2, 3, 4 и 5 дверей удобно представить в табличной форме.

По формулам для расчета каркасных дверей купе с профилем Аристо видно, что наличие пыльника уменьшает глубину перехлеста.

формулы расчета ширины купе для дверей системы Аристо



Для безрамных раздвижных систем точной формулы для расчета нет. Обычно на перехлест дверей оставляют порядка 20-30 мм, округляя ширину полотна до целого значения.

Высота дверей

Все расчеты опираются на схемы и данные от производителей конкретной раздвижной системы.

Поскольку практически у всех популярных роликовых раздвижных систем предполагается регулировка верхних и нижних роликов, возможны некоторые усреднения и округления.

Чтобы рассчитать высоту двери купе, обычно отнимают 40 мм от внутреннего размера ниши. То есть формула расчета будет выглядеть  так: Hпр-40.

Если отнять меньше (например, 30 мм), то двери будет очень сложно вставить в направляющие и отрегулировать плавность хода. Если вычесть больше, то створки могут просто выпадать, поскольку высоты регулировки ролика не будет хватать для обеспечения устойчивости скольжения.

расчет безрамной двери купе

Таким образом, расчет для безрамных раздвижных систем (SKM, срд-1) на этом заканчивается. Для купе типа Aristo, Raum+, Commander и других требуется рассчитать составные части: длину верхнего, нижнего и боковых профилей,  габариты внутренней вставки.

Схема сборки каркасной двери купе Схема сборки каркасной двери купе Верхняя, нижняя направляющая рамки и упоры двери расчет дверей купе аристо Боковой профиль, открытый и закрытый

Размеры внутреннего наполнения дверей купе

Алюминиевый и стальной профиль рассчитан под тонкую вставку толщиной 8-10 мм.

Стекло и зеркало толщиной 4-5 мм обрамляется уплотнителем. Поэтому нужно учитывать толщину уплотнителя при расчетах (порядка 1,5-2 мм с каждой стороны).

ЛДСП, МДФ толщиной 16-18 мм также можно использовать в качестве вставки. Но его требуется фрезеровать по периметру с внутренней стороны до толщины 8-10 мм.

Принцип расчета вставки предельно прост: измеряется толщина обрамления (им служит профиль или профиль+уплотнитель) и вычитается от габаритов вычисленной выше двери с размерами Hдв и Lдв.

Внутренняя вставка раздвижной створки может быть наборной. При этом учитывается толщина делителя.

Для алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

  • Фрезерованная вставка ЛДСП толщиной 10 мм: — 57 мм от высоты двери. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
  • Стандартная вставка толщиной 8 мм: — 59 мм от высоты двери.
  • Стекло/зеркало толщиной 4 мм: -60 мм от высоты двери.

Формулы для расчета вставки в табличной форме.

формулы расчета площади вставки для дверей купе Аристо

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

В большинстве случаев дизайн створок купе предполагает сборную вставку, с горизонтальными и вертикальными делителями. Сочетаться могут как разноплановые материалы (ЛДСП+стекло, акрил+зеркало), так и одноплановые (МДФ+МДФ).

сборная вставка в дверях купе

Расчет внутреннего наполнения абсолютно аналогичен. Просто учитывается толщина алюминиевого делителя (как правило, — 2 мм) и уплотнителя для вставок из стекла и зеркал.

расчет сборной вставки для двери купе

Расчет длины профилей и направляющих для нарезки

Чтобы собрать каркасную дверь купе, нужно рассчитать и нарезать все комплектующие.

комплектующие каркасной двери купе

  1. Длина нижней и верхней направляющей (трека) равна размеру ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.
  2. Длина бокового профиля для двери купе равна вычисленной высоте двери (Hдв).
  3. Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды.

Формулы расчета всех длин профилей для каркасной двери-купе Аристо в табличной форме будут следующие:

формулы расчета для нарезки профилей

Для всех остальных каркасных систем купе опорного вида (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и по этим данным подкорректировать формулы.

Сам корпус шкафа можно сделать своими руками по пошаговой инструкции.





Расчет дверей шкафа купе

Содержание статьи:
  1. Замер проёма
  2. Ширина и высота двери купе
  3. Количество дверей купе
  4. Перехлёст дверей
  5. Расчёт дверей купе по ширине
  6. Расчёт дверей купе по высоте
  7. Расчёт наполнения дверей купе
  8. Расчёт  профиль ручек для дверей купе



Привет, дорогой друг ! Буквально через 3 минуты ты узнаешь как самостоятельно, без каких-либо формул и программ, рассчитать двери купе самых популярных систем. Это поможет тебе украсить свой дом и заработать неплохие деньги. Раскрою секрет только для тебя.



Ширина и высота двери купе

Наименьшая ширина двери купе 500 мм. Система позволяет сделать двери и поуже, но функционировать они будут плохо. При открытии дверь будет заваливаться в сторону усилия и профиль  будет задевать о нижний ходовой трек. В худшем случае дверь выпадет из полозьев.



Самую широкую дверь собирал и устанавливал размером 1100 мм. Система позволяет собирать двери и шире, но как показывает практика, двери больше 1000 мм неудобны в использовании. Особых ограничений по ширине двери купе не существует.



Производители изготавливают профиль ручки длиною 5500 мм. Обычно их нарезают пополам уже в магазине. Поэтому Вы всегда сможете изготовить двери необходимой высоты. Единственное, что следует учитывать при большой высоте двери это жесткость ручки.



Перехлёст дверей



При правильном расчёте, в двухдверном проёме, мы увидим на стыке дверей лишь одну профиль ручку лицевой двери. Причем эта профиль ручка должна перекрывать только профиль ручку задней двери, но не должна перекрывать наполнение двери. На фото выше.



Количество дверей зависит от длины проема и наполнения шкафа. Двери не должны блокировать доступ к наполнению. В трёхдверном шкафу сумма ширины двух задних дверей не должна превышать расстояние от начала шкафа до очередной секции.



Обязательно убедись в том, что пол имеет хороший уровень. Иначе двери купе будут произвольно скатываться в низкую сторону. Как это исправить читайте здесь. Измерь проём – ниша для дверей купе. Замеряешь высоту и ширину проёма, например: 2500*1600



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Расчёт размеров дверей шкафа купе по ширине

В проёме необходим перехлёст дверей. Двери должны быть больше середины проёма на одну профиль ручку. Замеряешь профиль в ширину и полученный размер прибавляешь к ширине проёма. Делишь полученную сумму на 2. В итоге имеем размер двери по ширине.



Чем больше дверей в проёме, тем больше перехлёстов. Т.е. профиль ручка одной двери должна перекрывать профиль ручку следующей двери и т.д. в шахматном порядке. Тогда к ширине проёма прибавляем сумму количества перехлёстов и делим на количество дверей.



Например двухдверный проём:

  1. Ширина профиль ручки 26 мм
  2. Ширина проёма 1600 мм
  3. 1600+26=1626/2= 813 мм
  4. Размер одной двери по ширине 813 мм



Разберём пример с 3 дверьми:

  1. Проём по ширине 1800 мм
  2. Ширина профиль ручки 26 мм
  3. Если мы имеем 3 двери значит перехлёстов будет 2, соответственно 26+26=52 мм
  4. 1800+52=1852 / 3 = 617 мм
  5. Размер одной двери по ширине 617 мм





Расчёт размеров дверей шкафа купе по высоте

С расчётом по высоте, гораздо проще. Отнимаем от высоты проема 40 мм.В инструкциях для расчёта написано, что следует отнимать 45 мм, но практика показала, что 40 мм достаточно. Это расстояние которое необходимо, чтобы завести дверь в Ш-образный верхний трек.


Например:
Высота проёма 2500 мм
2500 – 40 =2460 мм
Высота двери 2460 мм



Бывали случаи в моей практике, когда приходилось заводить дверь в проём и с 30 мм зазором. Это возможно, но не рекомендую. Двери туго ходят и сам процесс монтажа отнимет много сил и времени. Такие ситуации на монтаже происходят при неправильном замере.



Расчёт наполнения дверей купе



Итак следующим шагом будет расчёт наполнения. Этот шаг прост и понятен даже школьнику. Наполнение находится в рамке из алюминиевых профилей. И чтобы рассчитать его, следует отнять от общих габаритов двери ширину профилей обрамляющих его со всех сторон.



Замеряешь с точностью до миллиметра ширину ручки, как показано на фото. Т.к. ручки две умножаем полученный размер на 2. 18*2=36 мм . Теперь от общей ширины двери отнимаем ширину ручек 813-36=777 мм получаем ширину наполнения.





Измеряешь расстояние на верхнем и нижнем горизонте, отделяющее его от общей высоты двери. Например на верхнем оно равно 12 мм, на нижнем 47 мм . Общая высота двери 2460 мм. Складываешь нижний и верхний горизонт =59 мм. 2460-59= 2401 мм высота наполнения двери.



Проём 2500*1600
Размер двери 2460*813 – 2
Размер наполнения 2401*777 – 2



Если наполнение зеркальное или стекло, не забудьте отнять от габаритов наполнения толщину силиконового уплотнителя. Его толщина равна 1 мм. Сборщик одевает уплотнитель на стекло со всех сторон, поэтому от высоты и ширины стеклянного наполнения отнимаем по 2 мм.



Расчёт профилей для двери купе



Теперь рассчитаем рамку. На фото мы видим, что высота профиль ручки равна высоте двери и поэтому профиль ручка = 2460 мм. Для расчета длины верхнего и нижнего горизонта промеряем ширину профиль ручки до паза.





Например ширина равна 25 мм. умножаем на два, т.к. у нас две ручки и отнимаем сумму от общей ширины двери. 813 – 50 = 763 мм длина верхнего и нижнего горизонта. Если дверь наборная, тогда необходимо рассчитать разделители. Длина которых равна длине горизонтов.

Заключение

Ставил задачу показать Вам принцип расчётов. И если вы поймёте его, тогда в Вашей памяти лёгко уляжется алгоритм действий. Данные размеры произведены по системе ассиметричных профилей “Аристо”. А Ваш прогноз на сегодня: Улыбайтесь и у Вас всё получится!


Отблагодарите, если было полезно


Если Вам понадобится деталировка корпусной и встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.

А как насчёт вас?

Пытались ли Вы рассчитать самостоятельно двери купе?

У вас есть что добавить?

Я бы хотел услышать об этом в комментариях ниже!








С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий



Твитнуть

Не забудьте поделиться этой статьёй в социальных сетях





правила и формула вычислений ширины и высоты

Двери такого типа устанавливаются как в проемах стен, так и во встроенных шкафах. Следовательно, системы монтажа могут несколько отличаться. Но в общем плане алгоритм действий при расчете параметров дверей купе не меняется. Методика достаточно простая, и если вникнуть в смысл каждого этапа, то все можно сделать самостоятельно, не обращаясь к профессионалу.

Расчет шкафа (если собирается именно он) не ограничивается лишь определением размеров створок. Необходимо учесть его компоновку, вычислить оптимальные габариты отсеков, ящичков, модификацию различных комплектующих. К примеру, роликового механизма. Но это уже другая тема.

Подготовка рабочего места

Начинать нужно именно с этого, и без разницы, предполагается ли установка раздвижных створок в нише или проеме стены. Необходимо добиться того, чтобы геометрия выбранного участка комнаты была правильной, без перекосов. Иначе расчет размеров не только усложнится, но и результат получится с большими погрешностями. К тому же профили лягут неровно, и полотна дверей купе будут самопроизвольно перекатываться.

Определение габаритов проема

Особенность данного этапа в том, что замеры ширины проводятся на нескольких уровнях для выявления возможного несоответствия параметров. То же касается и высоты – в разных точках. На основании полученных результатов высчитываются усредненные значения величин.

Расчеты размеров створок

Высота

Для вычисления этого параметра дверей купе никакие формулы не понадобятся. Исходная величина – соответствующий размер проема (он уже известен). Так как створка не должна «выпадать» из профиля, нужно учесть высоту его стенки. Если ориентироваться на монтажную систему «Raumplus», которая чаще всего и используется, то это 45 мм.

Достаточно от высоты проема отнять порядка 40, и получится искомое значение. Будет гарантия, что ролики в любом случае (в динамике или статике) не выскочат из верхней направляющей. Максимальная высота определяется так же. Только отнимается удвоенная толщина стенки профиля (верх + низ проема).

По данной методике определяется и высота шкафа купе, независимо от схемы, по которой он монтируется. Алгоритм действий идентичен для любых конструкций этого типа.

Ширина

Она должна выбираться так, чтобы обеспечивался перехлест полотен на величину, достаточную для установки выбранной разновидности ручки.

Рекомендуемые формулы расчетов

Принцип вычислений одинаковый, но принимается во внимание количество створок. Исходная величина – ширина проема.

  • Шкаф на 2 двери купе. К результату измерений ниши (проема) прибавляется величина перехлеста, и полученное значение делится на 2.

  • Трехдверная конструкция. Отличие в том, что увеличивается количество ручек и перехлестов полотен. Следовательно, формула принимает иной вид. Вычисление производится так: от ширины проема отнимается двойной размер дверной фурнитуры, но результат делится уже на 3.

Примечание

Это справедливо, если требуется рассчитать максимальную ширину двери. Как правило, домашние мастера устанавливают так называемые отбойники створок. И если их толщина значительная, то придется эту величину (умноженную на 2, так как монтаж приспособлений делается с обеих сторон) отнять от полученного значения. Это и будет оптимальная ширина шкафа купе.

Расчет параметров профилей

  • Длина направляющих. Она одинакова для нижней и верхней планок и высчитывается с учетом ширины проема. Для удобства монтажа от нее отнимается примерно 2,5±0,5 мм.
  • Длина разделительных профилей. Вычисление производится в зависимости от исполнения двери купе – на 2 или 3 створки. Но порядок расчетов один – от ширины полотен отнимается величина их перехлеста.

Расчет заполнения

Створки для раздвижных конструкций изготавливаются из разных материалов – многослойной фанеры, ДСП, иногда высокопрочного стекла. Все они отличаются толщиной. Но порядок расчетов при любом заполнении дверей купе остается неизменным. Основы для всех вычислений – конфигурация профиля для окантовки (то есть особенности его разреза) и стандартные размеры плитной (листовой) продукции.

  • Высота. Для проема она уже определена. Остается отнять удвоенную толщину направляющей (верх + низ). При установке дверей купе в расчет принимается и уплотнитель. У его материала своя толщина, которую необходимо умножить на 2 и отнять произведение для получения искомой величины.
  • Ширина. Также ничего сложного. Если заполнение делается в металлическую «окантовку» (каркас), то учитывается толщина «ребер» жесткости. Соответственно, ее суммарное значение отнимается от рассчитанной ширины двери.

При самостоятельной сборке раздвижных конструкций используются индивидуальные чертежи, разрабатываемые применительно к местным условиям. Главное – понять принцип вычисления размеров дверей, будь-то шкаф купе или створки в проеме стены. А все остальное – лишь незначительные нюансы, которые учесть совсем несложно. К примеру, толщину перегородки планки-разделителя, конструктивные особенности ручки и тому подобное.

как произвести все необходимые замеры

Собрать своими руками шкаф купе человеку, обладающему практическими навыками, вполне под силу. Основная трудность заключается в изготовлении раздвижных дверей. Во избежание ошибок, нужно строго придерживаться правил расчёта размеров полотен: учитывать высоту, ширину проёма, количество и величину дверей, вид профиля и прочей фурнитуры. В статье расскажем, как правильно собрать исходные данные, что для этого понадобится, а самостоятельно вы сможете рассчитать точные параметры на нашем калькуляторе.

Правила расчета для дверей шкафов-купе с подробным примером: онлайн калькулятор

Замер проёма

От точности производимого измерения зависит правильное определение размеров дверных конструкций. Замер проёма состоит из 2 основных операций:

  1. Измерение высоты пространства между крайними точками внутренних поверхностей верхней и нижней плиты шкафа.
  2. Ширина определяется таким же методом между крайними боковыми стенками купе.
Правила расчета для дверей шкафов-купе с подробным примером: онлайн калькулятор

Точность измерений — залог качества

Количество дверей

Стандартное заполнение проёма шифоньера может состоять из 2, 3 и большего числа полотен, которые перемещаются относительно друг друга в единой плоскости. Вертикальные края соседних дверей перекрываются между собой. Этим обеспечивается отсутствие зазоров в закрытом проёме шкафа.

Правила расчета для дверей шкафов-купе с подробным примером: онлайн калькулятор

Влияние числа створок на расчёты и варианты расположения Lп -ширина проёма, Lс — ширина полотна

Монтаж раздвижной системы можно осуществить двумя путями:

  1. Приобретают готовые двери, и уже по их размерам монтируют корпус шкафа купе.
  2. Установив шкаф, замеряют проём. Производят расчёт и согласно результатам, изготавливают двери.

Во втором случае понадобится схема для мастерской. Также можно изготовить раздвижные двери своими руками, следуя нашей инструкции в другой статье.

Правила расчета для дверей шкафов-купе с подробным примером: онлайн калькулятор

Стандарты и рекомендуемые размеры полотен для шкафов-купе

Расчёты

Для начала нам понадобятся такие данные:

  • высота проёма
  • ширина будущего шкафа
  • количество дверных полотен
  • количество перехлёстов
  • толщина ворсистого уплотнителя
  • ширина профиля рамы
  • толщина обеих направляющих

Правильный расчёт всех составляющих деталей избавит от не состыковок, перекосов, провалов в процессе монтажа полотен в шифоньер.

Определение высоты и ширины проёма

Перед началом измерений нужно проверить уровнем горизонт верхней и нижней плиты, вертикали боковых ограждений и задней стенки шкафа и устранить отклонения при их обнаружении. Затем приступают к определению ширины и высоты проёма:

  1. Меряют расстояние от внутренней поверхности нижней плиты до нижней точки верхнего перекрытия корпуса.
  2. Измеряют расстояние между внутренними поверхностями крайних боковых стенок.
  3. Производят контрольный замер длины диагоналей между противоположными точками сопряжения смежных поверхностей изнутри шкафа – они должны быть равны между собой.
  4. Если выявилась разница в длинах, это будет означать нарушение геометрии корпуса шифоньера. Перекос устраняют подкладками под основанием шкафа.

Полученные величины являются базовыми данными, необходимыми для расчёта дверей шкафа-купе.

Учёт перехлёстов

Двери шкафа-купе передвигаются относительно друг друга по параллельным дорожкам. Внутренние стойки при закрытом проёме перекрываются на ширину профиля. Эти пересечения называют перехлёстами. Их число меньше на единицу от количества дверей. Например, трёхстворчатая система имеет два перехлёста, ширина которых учитывается при проектировании раздвижных систем.

Правила расчета для дверей шкафов-купе с подробным примером: онлайн калькулятор

Методика расчёта

Чтобы наглядно уяснить все нюансы, возьмём для примера конкретные величины проёма. Допустим, базовые исходные данные составляют:

  • высота Hпр = 2400 мм;
  • ширина Lпр=2700 мм;
  • количество дверных полотен N = 3 шт.;
  • толщина буферной ленты B = 6 мм;
  • количество перехлёстов A = 2 шт.;
  • ширина профиля рамы C = 20 мм;
  • толщина обеих направляющих S = 40 мм.

Параметры верхних и нижних направляющих корпуса шкафа обязательно учитываются в расчёте. Верхняя опорная планка в разрезе представляет собой перевёрнутую букву «Ш».

Буферная лента может быть разной ширины. Минимальная толщина ворса — 6 мм, а максимальная величина составляет 10 мм. Этот фактор учитывают при расчёте раздвижных систем. В нашем случае расчётная толщина ленты составляет 6 мм.

Профиль ручек определяет ширину вертикальных стоек обрамления полотна двери. Алюминиевые стойки выполнены с пазами для фиксации полотна и с внешней стороны имеют загиб для удобного захвата рукой. Толщина горизонтальных и вертикальных планок рамы одинакова и равна 20 мм.

Правила расчета для дверей шкафов-купе с подробным примером: онлайн калькулятор

Производят расчёт в следующем порядке:

  • высота двери Hдв = Hпр – S = 2400 — 40 = 2360 мм;
  • ширина с учётом 2 перехлёстов Lдв = (Lпр — AC – AВ) / N = (2700 – 40 – 12)/3 = 2648/3 = 883

Размер каждого из трёх полотен равен 2360 х 883 мм.

Если количество дверей будет иное, то расчёты можно произвести по формулам:
• высота полотна Hдв = Hпр – S;
• ширина Lдв = (Lпр — AC – NбфB), где Nбф – количество буферных лент;
• высота наполнения Hнп = Hдв – 2C – 2D, где D – глубина паза в обрамлении;
• ширина Lнп = Lдв — 2C – 2D.

Расчёт заполнений

Параметры наполнения определяются вычетом из габаритов двери двух величин – ширины горизонтальных планок и вертикальных стоек (ручек), а также двух толщин буферной ленты.

Размер стандартного наполнения дверной рамы (зеркало, ЛСДП или МДФ) составит:

  • высота 2360 – 40 = 2320 мм;
  • ширина 883 – 40 — 12 = 831мм.

К полученным показателям нужно добавить глубину пазов в профиле (3 мм) для установки наполнения. Окончательный размер полотна будет составлять (2320 + 6) х (831 + 6) = 2326 х 837 мм.

Правила расчета для дверей шкафов-купе с подробным примером: онлайн калькулятор

При комбинации вставок надо учитывать толщину стенок алюминиевого двутаврового профиля T (2 мм), который крепят к стойкам обрамления. В его пазы вставляют фрагменты наполнения из разных материалов (зеркало, ДСП или МДФ).
Высоту вставок комбинированного наполнения Hвс (ширина остаётся та же) рассчитывают следующим образом:
Hвс = (Hнп— (N – 1)T)/N, где N количество вставок.
Например, наполнение состоит из 4 равных фрагментов при высоте проёма обрамления 2320 мм, толщина 3 соединительных профилей равна 2 х 3 = 6 мм, то высота каждой вставки составит:
(2320 – 6)/4 = 578,5 мм.

Онлайн калькулятор

Сложные формулы доступны далеко не всем. Проще воспользоваться автоматическим расчётом. Наша программа предлагает удобный интерфейс расчёта раздвижных дверей. В окна вы вводите базовые данные проёма, число дверей, перехлёстов, зеркальных и глухих вставок. В итоге получаются оптимальные размеры дверей и комплектующих.

Вы также можете скачать электронную таблицу Excel и произвести расчёт самостоятельно. После мгновенной обработки вводных в таблице отображаются габариты дверей, площадь наполнения и размеры горизонтальных, вертикальных профилей.

Онлайн сервис определяет параметры для дверей шкафов-купе любой конфигурации в плане — это угловые, трапециевидные, треугольные (диагональные) и радиусные.

Калькулятор лимита

с шагами — 100% бесплатно

Что такое пределы?

Исчисление — одна из важнейших областей математики. Это изучение непрерывных изменений. Раздел исчисления подчеркивает концепции пределов, функций, интегралов, бесконечных рядов и производных. Пределы — одно из основных понятий исчисления. Это помогает анализировать приближение значения функции или последовательности по мере приближения входных данных или индекса к определенной точке.Другими словами, он показывает, как любая функция действует рядом с точкой, а не в этой точке. Теория пределов закладывает основу для исчисления; он используется для определения непрерывности, интегралов и производных.

Пределы указаны для функции, любой дискретной последовательности и даже функции с действительным знаком или сложных функций. Для функции f (x) значение, которое функция принимает, когда переменная приближается к определенному числу, скажем, n, затем x → n, называется пределом. Здесь функция имеет конечный предел:

Lim x → n f (x) = L

Где L = Lim x → x0 f (x) для точки x0.Для всех ε> 0 мы можем найти δ> 0, где абсолютное значение f (x) — L меньше, чем E, когда абсолютное значение x — x0. В случае последовательности действительных чисел, таких как a1, a2, a3,…, an. Действительное число L — это предел последовательности:

Lim n → ∞ an = L

Значение функции f (x) можно найти слева или справа от точки n. Ожидаемое значение функции для точек слева от заданной точки n является левым пределом, также называемым нижним пределом, в то время как точки справа от указанной точки n известны как правый предел, даже назвал вышеуказанный предел.Предел слева определяется как limx → x- 0 f (x), а предел справа обозначается как limx → x + 0 f (x).

Важно понимать, что предел существует только тогда, когда значения, полученные для левого и правого пределов, равны. При вычислении предела для функций со сложной структурой существует неограниченное количество режимов приближения к пределу для точки. В таких ситуациях, чтобы найти четкое значение предела, необходимы более строгие стандарты. Для предела рациональной функции типа p (x) / q (x) важным шагом является упрощение рациональной функции до вида 0/0 для данной точки.

Существуют различные способы вычисления пределов в зависимости от разной природы и типов функций. Существует прекрасное применение правила L-Hospital, которое включает различение числителя и знаменателя рациональных функций или неопределенных пределов, пока предел не примет форму 0/0 или ∞ / ∞.

.

определение отсека по The Free Dictionary

Портос укрылся во втором купе, которое было в темноте, абсолютно черным. Месье Малеин тем же тоном ответил: «Я понимаю!» а затем попытался помешать Рультабилю войти в одно купе с следователем. Последние полчаса, в течение которых поезд не делал остановок, он был один в своем купе. Тем не менее, к своему удивлению, он внезапно осознал, что место напротив него бесшумно заняла девушка, глаза которой также с любопытным пристальным вниманием смотрели на широкое пространство болот и песков, по которым медленно продвигался поезд. .Каждый дом состоял из двух отсеков, и каждая семья в Лебрене имела собственное отделение, оборудованное всеми необходимыми принадлежностями для ванны и другими удобствами, которые могли пожелать владельцы. Я вынул бутылки, горшки, щетки и расчески, ножницы и ножницы в одном отделении, письменные принадлежности в другом. В надежде, что они будут, я держал его заряженным и в том же кармане пальто до позднего вечера, когда, находясь очень близко к моему северному пункту назначения и имея Я запер игрушку, сожалея о цене, которую я заплатил за нее.На промежуточных станциях курьер приходит к вам в купе, чтобы узнать, хотите ли вы стакан воды, газету или что-нибудь еще; в столовых он посылает вам завтрак, в то время как другие люди суетятся и волнуются в столовых. У Мэнсона Минготта, где должен был состояться свадебный завтрак, и походная одежда, в которую он должен был переодеться; В поезде, который должен был доставить молодую пару к их неизвестному месту назначения, было выделено отдельное купе — укрытие места, где должна была проводиться свадебная ночь, было одним из самых священных табу доисторического ритуала.Позже ее связали и поместили в купе вместе со мной и Дейей Торис. Чокнув спичкой, он осмотрел окрестности и обнаружил, что от главного трюма было отделено небольшое отделение, а люк над его головой был единственным средством проникновения или проникновения. Когда она скрылась из виду, дама второго этажа (нет нужды добавлять, кроме самой графини) быстро сбежала по лестнице, вошла в спальню через главную дверь и спряталась в ней. пустое боковое отделение шкафа.«Графиня Вронская в этом купе, — сказал умный охранник, подходя к Вронскому. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
