Интерес к выпиливанию лобзиком из фанеры не угасает десятилетиями. Мастерам удается из обычной фанеры изготовить настоящее произведение искусства. Но вот на что я хотел обратить ваше внимание: в то время как наш человек создает произведение в результате немалых физических затрат, совершая миллионы возвратно-поступательных движений обычным лобзиком, его зарубежный коллега все тяготы возложил на плечи маленького, но очень удобного механизма, целиком сосредоточившись на эстетической стороне своего детища.Многие люди не слышали о механических лобзиках и не знают, что они есть, хотя фактически они существуют в течение многих лет, еще до того, когда появились пилы с электрическим приводом. Имеются ввиду не знакомые сейчас всем ручные электролобзики, а стационарные.
Ниже приведены три примера из этих старинных лобзиков. Эти экземпляры действительно интересны, но было много ранних моделей, некоторые из которых были сделаны из дерева, некоторые из них были с ножным приводом, как на этих картинах, а некоторые использовали маховик, который вращался рукой.
Сейчас наши собратья используют более продвинутую технику, естественно с электроприводом. Тут и регулировка скорости движения полотна, подсветка, сдувание и всасывание опилков с заготовки (приятно правда?), сверление отверстий. Есть бытовые с ценой от 120 долларов, а есть и профи дороже 1500 опять же зеленых.
В принципе эту технику можно купить и у нас, в крайнем случае через интернет даже дешевле. Но многим сейчас просто нет возможности выделить из бюджета некое количество зеленых президентов на покупку лобзика, а некоторые предпочитают сделать такой лобзик самостоятельно. А так как наш «Клуб домашних умельцев» и создан для таких людей, для них я и выкладываю статью о том как сделать настольный электролобзик из журнала «Делаем сами» за 2003 год.
Настольный электролобзик предназначен для резки древесины и листовых металлов: алюминия, меди и даже стали. Установить в него можно как стандартные полотна для ручного лобзика, так и самодельные, сделанные из ленточных пил, полотен ножовок по металлу и т.
Лобзик имеет три скорости — 706, 1323 и 1730 рабочих ходов в минуту. Для привода использован электродвигатель мощностью 120 Вт. Длину хода пилы можно установить равной 12 мм или 24 мм — переключается она перестановкой кривошипа приводного механизма. Пила имеет возможность наклоняться на 45° как влево, так и вправо. Механизм регулировки наклона устроен так, что рабочий стол лобзика всегда остается в горизонтальном положении. При вертикальном положении пилы на станке можно обрабатывать материалы толщиной до 66 мм, а при наклоне в 45° —до 44 мм.
Рис. 1. Схема устройства электролобзика и его механизма привода
Рабочий стол имеет достаточно большие размеры — 500×870 мм, что очень удобно для работы, так как позволяет обрабатывать крупногабаритные детали. Сделан стол из стальной плиты толщиной 8 мм. Конструкция получилась весьма тяжелой и поэтому лучше установить лобзик в мастерской
стационарно на специальной станине или на прочном столе.
Схематично устройство лобзика показано на рис. 1. Основой его является С-образная рама с двумя качающимися на осях рычагами, смонтированная на общей платформе с двигателем и кривошипно-шатунным приводом. Верхний и нижний качающиеся рычаги образуют параллелограммную рамку, с помощью которой осуществляется крепление, натяжение и перемещение вверх-вниз (рабочий ход) пилы лобзика. Колебательное перемещение вверх-вниз обеспечивает кривошипно-шатунный механизм, который приводится во вращение электродвигателем через клиноременную передачу.
Рис. 2. Конструкция станины станка (уголок 50×50 мм) и размеры плиты рабочего стола (стальной лист толщиной 8 мм)
Основанием станка является плоская прямоугольная рама размером 870×500 мм, сваренная из уголка 50×50 мм. В углах рамы приварены стойки
высотой 330 мм, на которые сверху укладывается и крепится винтами с потайными головками плита рабочего стола — рис.2.
Вид со стороны задней стойки поворотной платформы.
К основанию станка подвешена наклонно-поворотная платформа с С-об- разной рамой и всеми деталями механизма электропривода.
Это устройство обеспечивает установку пилы под углом к плоскости плиты рабочего стола. Детали и принцип его работы хорошо виден на фото 2 и 3, а конструкция передней и задней поворотных стоек изображена на рис.3.
Рис. 3. Передняя и задняя стойки поворотной платформы, обеспечивающие возможность наклона пилы к плоскости рабочего стола
Передняя поворотная стойка представляет собой полукольцо с полукруглым направляющим пазом, привинченное снизу к столу. Такая конструкция передней стойки позволила избавиться от выступающих частей над плоской поверхностью рабочего стола. Задняя поворотная стойка имеет обычную конструкцию.
Оба качающихся рычага сделаны из стальной трубы внешним диаметром 27 мм с толщиной стенки 2 мм. Они имеют почти одинаковую конструкцию — рис. 4. Каждый рычаг сварен из двух отрезков трубы. В средней части вварена бобышка с отверстием 010 мм
Рис. 4. Верхний и нижний качающиеся рычаги
для оси, на которой рычаг крепится на С-образной раме.
(Вместо сварки для сборки рычагов можно применить пайку твердым припоем, например, ПСр. Но в этом случае круглые хвостовики центральных бобышек и концевых пробок должны входить внутрь отрезков трубы не менее чем на 15 мм, иначе прочность пайки может оказаться недостаточной.)
Рис. 5. Узел установки поворотной оси верхнего рычага на С-образной раме.
Узел установки оси верхнего рычага показан на рис.5. Ось нижнего рычага устанавливается на С-образной раме аналогичным образом. Здесь, как и во всех остальных узлах с вращающимися деталями, использованы шариковые подшипники в защищенном исполнении (608), которые не нуждаются ни в обслуживании, ни в дополнительной смазке, а в случае выхода из строя легко заменяются новыми.
Передняя стойка наклонно-поворотной платформы.
Детали зажимов сделаны из отожженной, высокоуглеродистой инструментальной стали (см. рис. 6 и фото 4). Использовать обычную конструкционную (мягкую) сталь для этих деталей не рекомендуется. Зажимные клипсы из мягкого металла не могут обеспечить надежную фиксацию полотна пилы.
Рис. 6. Верхнее и нижнее зажимные устройства для пилы.
Устанавливают клипсы для зажима пилы на подшипниках, запрессованных в круглые гнезда на концах верхнего и нижнего рычагов (см. рис.4 в №3,2003 г.). На противоположных концах рычагов устанавливают устройство для натяжения пилы рис. 7 (см. также рис.1, фото 2 в №3, 2003 г.). В механизме натяжения использованы защищенные шариковые подшипники (608), запрессованные в соответствующие гнезда верхнего и нижнего рычагов. Регулируют натяжение пилы, ввинчивая шток с упором в хвостовик серьги, закрепленной на конце нижнего рычага. Пружина, стягивающая концы рычагов, приподнимает верхний рычаг при поломке пилы.
Верхнее зажимное устройство для пилы
Основные элементы и детали привода хорошо видны на фото 5 (см. также фото 1 в №3, 2003 г.), а конструкция кривошипно-шатунного механизма — на рис.
8. Вращение от двигателя к кривошипному механизму передается с помощью клиноременной передачи (использован клиновой ремень 8×710 мм). На валах двигателя и кривошипного механизма установлены три шкива, размеры которых рассчитаны таким образом, чтобы обеспечить три скорости — 706, 1323 и 1730 рабочих ходов в минуту — при скорости вращения вала двигателя 1497 об./мин.Рис. 7. Конструкция механизма натяжения пилы.
Механизм привода (фото 5 и рис. 2 в №3, 2003 г.), обеспечивающий колебательное движение пилы вверх-вниз, состоит из кривошипа и шатуна. Узел кривошипа и узел соединения шатуна с нижним рычагом имеют одинаковую конструкцию (см. вид I и II на рис.8). Оба узла крепятся винтами и могут быть легко сняты или переставлены в другое положение. Это позволило упростить регулировку длины рабочего хода пилы.
Изменение длины рабочего хода производится поворотом гнезда кривошипа в положение ближе к оси вращения вторичного вала (см. рис. 8, вид А). Для этого необходимо вывинтить болты В и С и ослабить болт А.
Затем повернуть корпус узла кривошипа в направлении, указанном стрелками, и вновь закрутить все винты на место. Длина рабочего хода пилы может быть установлена равной 24 или 12 мм, что соответствует выносу центра кривошипа на 10,2 и 5,1 мм от оси вращения вторичного вала.
Кривошипно- шатунный механизм привода.
Кроме аккуратного и точного изготовления всех деталей электролобзика очень важно правильно собрать и отрегулировать механизм привода. Речь идет о вибрации, которая неизбежно сопровождает работу любого кривошипного привода. Дело в том, что предусмотренного в конструкции противовеса, который установлен на одном валу с кривошипом (см. рис.8), оказалось недостаточно для компенсации вибраций при работе на больших скоростях.
Рис. 8. Конструкция механизма привода.
Кривошипно-шатунный механизм привода.
то установки балансирного рычага и способ его соединения с механизмом привода хорошо видны на фото 1 (см.
№3, 2003 г). В качестве балансирного использован нижний рычаг, шатун и узел кривошипа из второго комплекта деталей, изготовленных «про запас». Узел кривошипа балансирного рычага установлен со стороны блока шкивов «в противофазе» по отношению к положению кривошипа основного привода (рис.8). При перемещении шатуна основного привода вверх шатун балансирного рычага должен двигаться вниз.
Уменьшения вибрации до приемлемого уровня добиваются регулировкой положения подвижных грузов на балансирном рычаге. Процедура балансировки может потребовать довольно много времени для подбора оптимального веса грузиков.
Внимание! У Вас нет прав для просмотра скрытого текста.
Сказали спасибо: Отобразить поблагодарившихРазные виды лобзиковых станков. Обзор каждого электролобзика
Виды станков
Большое количество видов деятельности человека, так или иначе, относятся к производству.
В том числе и изделий из мягких материалов, например, древесины. Производство таких деталей освоено и в промышленных масштабах и в небольших кустарных мастерских. Часть деталей производят с применением лобзика. Его применяют для получения заготовок и деталей плоской формы, например, листа фанеры или цельного древесного массива. Этот инструмент выпускают в разных исполнениях – ручном, настольном, аккумуляторном и пр.
Ручной лобзик
Ручной лобзик
Такой лобзик производят в форме фигурной рамки, напоминающей подкову. На ее конца предусмотрены узлы крепления лобзикового полотка и рукояти. Это исполнение лобзика чаще всего применяют для домашней работы для обработки фанеры и листов пластика. К явным достоинствам этого инструмента можно отнести – низкую стоимость и простоту в работе.
Бытовой электрический лобзик
Бытовой электрический лобзик
Этот инструмент относят к электрическому инструменту. Его ключевое достоинство – высокая скорость работы.
Его вполне можно использовать для работ по дому. К сожалению, бытовой электрический инструмент оснащают двигателями небольшой мощности, и это ограничивает его использование. Как правило, он работает с листовым материалом небольшой толщины. Кроме того, такой инструмент может работать только в режиме 20/40, то есть после 20 минут непрерывной работы он должен отдохнуть довольно длительное время.
Кстати, существуют аккумуляторные модели бытовых лобзиков. Их недостаток, заключается в том, что к весу самого лобзика добавляет масса аккумулятора. Но с другой стороны он подходит для работы в труднодоступных местах.
Профессиональный аккумуляторный лобзик
Лобзик аккумуляторный
На производстве, да и в быту, ко многим деревянным деталям могут быть предъявлены высокие требования по качеству изготовления и скорости изготовления. Для выполнения таких работ применяют профессиональный лобзик. К деталям, которые используют для изготовления такого устройства, предъявляют высокие требования по качеству изготовления.
Кроме того, при разработке и изготовлении профессиональных лобзиков учитывают требования, которые предъявляет современная эргономика.
Инструмент этого класса отличает длительный цикл работы, в теории он может работать с небольшими, в несколько минут, перерывами, всю рабочую смену (8 – 10 часов). Для обеспечения длительной работы используют качественные электроприводы и мощные аккумуляторы, если речь идет о переносном инструменте.

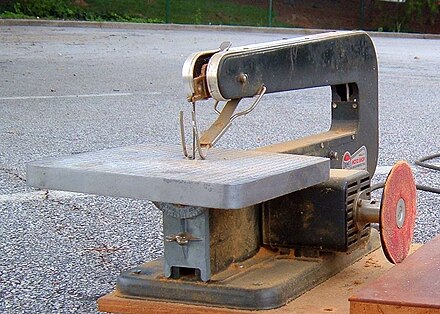

Настольный лобзик
Электрический настольный лобзиковый станок
Его устанавливают на верстак, желательно при этом его зафиксировать к столешнице. Использование лобзикового станка гарантирует то, что правильной эксплуатации работа будет безопасной и довольно комфортной. Стационарная установка обеспечивает точность реза. Часто его применяют при обработке листов, при этом, не пересекая их границу. Рабочий орган лобзика пила – перемещается возвратно-поступательно. На настольных лобзиковых станках устанавливают относительно мощные двигатели, и это позволяет обрабатывать листы большой толщины.
Профессиональное оборудование изготавливают с выполнением всех правил безопасности, предъявляемых к подобным устройствам.
Промышленные лобзиковые станки
Промышленный лобзиковый станок
Это серийно выпускаемая продукция, предназначенная для работы на производстве. Силовые установки, как правило, подключают к сети в 220/380 вольт. Это дает возможность работать в две, а то и три смены. Силовая установка и привод позволяют обрабатывать листы или пакеты, собранные из них с большой толщиной.
Для повышения удобства работы и получения дополнительных технологических возможностей на стационарном оборудовании могут быть установлены дополнительные приспособления, например, поворотный стол.
Разумеется, лобзиковые станки оснащены блоком управления, который позволяет настраивать параметры работы.
Небольшой распиловочный станок из электрического лобзика и фанеры своими руками
Здравствуйте, уважаемые читатели и самоделкины! Наверняка у многих из Вас есть своя мастерская или гараж.
И Вы постоянно добавляете различные станки для облегчения работ. В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как он сделал небольшой распиловочный станочек из фанеры и электрического лобзика.
Эта самоделка достаточно проста в изготовлении, и не займет у Вас много времени.
Материалы. — Листовая фанера — Стальная пластина — Подшипники — Винты, шайбы, барашковые гайки — Наждачная бумага — Малярная лента — Клей ПВА — Аэрозольные краски.
Инструменты, использованные автором. — Электрический лобзик — Струбцины — Шуруповерт — Сверла по металлу, зенковка — Стамески — Карандаш, угольник, линейка. Процесс изготовления. Для начала мастер вырезает Г-образную штангу из листовой фанеры. Затем склеивает обе заготовки, и стягивает их струбцинами.
Далее он вырезает заготовки для стола, и обрабатывает края наждачной бумагой.
К нижней части стола приклеиваются два ребра жесткости, и фиксируются саморезами.
Она изготавливается из стальной пластины. Сначала мастер переносит ее контуры на поверхность столика.
Отступает от краев по 10 мм, высверливает отверстие для входа полотна лобзика, и вырезает выемку.
По периметру убирает материал на глубину пластины стамеской. Проверяет качество укладки пластины угольником.
Из прямоугольного кусочка фанеры мастер вырезает заготовку для держателя прижимных подшипников.
В пластине мастер высверлил отверстие для полотна лобзика.
На лицевую поверхность пластины он наклеил малярный скотч. На головки винтов лобзика нанес отметки карандашом, слегка выкрутил их из подошвы, и прижал к поверхности пластины.
Так он получил достаточно точную разметку.
Пластина прикручивается к лобзику, и он устанавливается на свое место.
К задней части станка мастер прикручивает штангу. К передней ее части крепит прямоугольник из фанеры. В нем сверлит отверстия для прижимных винтов.
Отрегулировав высоту пластины по толщине заготовки, можно приступать к работе.
Такой станочек с легкостью справляется даже с весьма сложным фигурным резом.
Авторское видео можно найти здесь.
[media=https://www.
youtube.com/watch?v=W2bWvZ1a0m8]
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Простая конструкция из прошлого века
Прошлый ХХ век породил на свет множество интересных конструкций, которые, надо заметить не потеряли актуальность и в наше время. Были и интересные предложения по конструктиву лобзикового станка.
Надо отметить, отличительной чертой конструкции стало то, что для его работы не необходимости подключать какой-либо привод. Достаточно иметь сильные ноги. По внешнему виду она напоминает точильный станок, которым пользовались мастера по заточке ножей. Для понимания того, как он работает надо разобраться с его составными узлами и конструкцией в целом.
В состав такого станка входят:
- несущая станина;
- стол с заранее проделанным пазом необходимым для хода полотна;
- набор рычагов и тяг для закрепления и фиксации полотна;
- маховик, который одновременно исполняет роль первичного приводного шкива;
- кривошипно-шатунная конструкция, которая связана со вторым шкивом и системой рычагов и тяг, которая приводит полотно в движение;
- педаль, оснащенная механизмов приведение во вращение основного маховика;
- устройство натяжения полотна.
Кривошипно-шатунный механизм
Стол для лобзикового станка
Станина для лобзикового станка
Работа на таком станке выглядит так:
- Нажимая на педаль, работник приводит во вращение маховик. Посредством ременной передачи, начинает движение кривошипно-шатунный механизм, связанный с рычагом. Между рычагами установлено полотно.
- Если в таком механизме установлен квалифицированно сбалансированный маховик, то плавность хода пильного полотна будет гарантирована.
- На некоторых моделях такого «ножного» станка устанавливали поворотный стол.
- Такой станок подходит для изготовления массового изготовления однотипных заготовок.
Станок лобзиковый
Часто лобзик путают с пилой. Его предназначение намного шире продольного распила листового материала. Применение необходимо при производстве изделий сложной геометрии, задействованных в разнообразных сферах. Листовые материалы обрабатываются из древесных пород, пластических масс, цветных тонких металлов и минеральных плит.
Стационарный электролобзик необходим в мастерских, связанных со столярными работами.
Основная функция стационарных и настольных электролобзиков:
- выполнение перпендикулярных, угловых и фигурных вырезов;
- пиление плоских сложных заготовок;
- обработка внутренних поверхностей без выхода пилы за внешний контур.
Электролобзики разделяют на ручные и стационарные. Для бытового домашнего использования достаточно ручного варианта. Высокое качество выпиливания настольного станка понадобится для проведения точных работ. Обе конструкции имеют схожий принцип действия. В корпусе расположены основные узлы:
- кривошипно-шатунный механизм;
- натяжитель;
- привод;
- пила;
- электродвигатель;
- органы регулировки и управления.
Внимание! От правильного подбора электролобзика зависят возможности обработки материалов.
Дополнив устройство разными пилами и приспособлениями, вы расширите функционал пиления.
От механического лобзика до электрического один шаг
Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.
Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.
Ленточный лобзиковый станок
Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.
Станина должна быть прочной, жесткой и она должна с успехом противостоять множеству нагрузок, которые могут возникнуть во время эксплуатации.
Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.
Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.
Рычаги, также допустимо собирать из древесины, только нельзя ошибиться с выбором материала. Сосна или береза не подойдут для изготовления таких узлов. Практика показывает, что целесообразно использовать дуб или бук.
На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.
Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм.
Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.
Для создания опоры под маховик стойки необходимо связать между собой.
Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для соединения с рычагами используют металлические.
Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.
Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.
Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.
Стационарная конструкция для интенсивной эксплуатации
Для постоянной работы, например, в домашней мастерской, целесообразно использовать профессиональное или промышленное оборудование. Чем это обосновано?
- Промышленное оборудование изготавливают с учетом того, что станок должен работать бесперебойно в течение длительного времени.
- Станина станка, изготовленная из литья или сварной конструкции, обеспечит качество получаемых деталей и длительный срок эксплуатации.
- Оборудование, изготавливаемое в заводском исполнении, спроектировано с соблюдением всех мер безопасности и эргономики.
При работе на лобзиковом станке рядом с рабочим местом должен присутствовать набор запасных пил, слесарного инструмента, масел и пр.
Для чего предназначены лобзиковые станки
Станки этого класса используют для получения деталей разной формы из листового материала. Это пожжет быть древесный массив, фанера, МДФ-плиты, пластике и алюминии и пр. Кроме того с помощью лобзикового станка получают внутренние контуры. Но для этого необходимо выполнить засверливание. Через отверстие будет проходить пильное полотно.
Лобзиковый станок, в отличие от других исполнений, позволяет рабочему удерживать заготовку обеими руками. Тем самым будет повышена точность обработки заготовки.
Кроме того, применение станочного оборудования позволяет получать резы под углом 90 градусов к горизонту.
Для повышения производительности и расширения технологических возможностей для таких станков разработаны и эксплуатируются поворотные, наклонные и комбинированные столы. То есть появляется возможность обработки материала под углом. Эту операцию с применением бытового и даже профессионального аккумуляторного инструмента выполнить практически невозможно.
Устройство и особенности электролобзика
Лобзиковый станок состоит из таких частей:
- сверло — просверливает отверстие, через которое в заготовку проходит пильное полотно;
- стол — удерживает заготовку;
- двигатель — приводит в движение устройство;
- пила — выполняет рез на заготовке;
- кривошипно-шатунный механизм — приводит в движение пилку;
- натягивающий механизм — держит пилу;
- другие элементы.
Близким родственником лобзикового станка является электролобзик ручной.
Плюсы и минусы инструментов:
| Станок | Электролобзик |
| Преимущества | Преимущества |
| Жесткая фиксация в двух точках пильного узла | Фиксация в одной точке |
| Две руки свободны | Одна рука свободна, другой удерживают инструмент |
| Менее узкий пил | Более широкий пил |
| Недостатки | Недостатки |
| Большой габарит, вес | Небольшая масса и размеры |
| Ограничение ширины распила до 700 мм | Можно обрабатывать габаритные заготовки |
Что выбираете Вы?
СтанокЭлектролобзик
Лобзиковый станок своими руками
Как уже отмечалось, изготовить лобзиковый станок своими руками, в условиях домашней мастерской вполне возможно. Для этого необходимо подобрать рабочие чертежи и подготовить необходимо количество материала и инструмента.
Для выполнения работ по сборке станка потребуется:
- Угловая шлифовальная машина.
- Электрическая дрель.
- Шуруповерт.
- Сварочный аппарат.
- Набор слесарно-монтажного инструмента.
В зависимости от конструкции может потребоваться:
- Стальной профиль, например, уголок 40×40 или 50×50 мм.
- Лист металла для изготовления стола.
Кроме того для создания приводного механизма потребуется электрический двигатель, мощность которого должна составлять от 100 до 500 Вт и больше. Практика показывает, что оптимальным вариантом можно считать двигатель мощностью в 150 – 200 Вт. Этого будет вполне достаточно для работы с разными материалами.
Если принято решение изготавливать оборудование из дерева, то лучше материала, чем фанера толщиной 18 – 20 и 10 – 12 мм не найти. Для изготовления рычагов целесообразно использовать бруски, выполненные из твердых пород – бук, дуб. Такая конструкция, бесспорно, обойдется значительно дешевле, но ее малый вес и наличие естественных люфтов, от которых не уйти по технологическим причинам, связанными с особенности древесины со временем может привести к определенным сложностям.
Может быть потеряна точность работ и пр.
Для сборки лобзикового станка своими руками, чертежи можно найти на просторах мировой сети. Но перед выбором модели, необходимо провести анализ работоспособности конструкции.
Станок для лобзика своими руками
Стационарный электролобзик – нужная и полезная вещь в любой мастерской. Есть возможность сделать станок из ручного варианта. Осуществить задумку могут любители мастерить и конструировать. Для этого потребуется наличие инструмента, желание и необходимость следовать пошаговой инструкции.
Основные этапы:
- технический чертеж и эскизы раскройки;
- подготовка и нарезка элементов;
- узловая сборка;
- испытание и корректировка.
Важно! Проверьте наличие необходимого инструмента, запаситесь нужными материалами и расходниками.
Создание корпуса выполняют из фанеры от 10 до 14 мм. Толщина деталей и надежность их крепления защищает стационарный электролобзик от нежелательной вибрации.
Технологические отверстия проделываются сверлением под нужный диаметр. Распил, подгонка размеров и шлифовка кромок выполняются на специальном оборудовании или вручную.
Последовательность работ
- На подготовительном этапе необходимо составить чертеж с указанием всех размеров. По эскизам деталей осуществить раскройку элементов и оклейку на фанеру.
- Создание заготовок выполняется по шаблону. Выпиливаются и подгоняются образцы под сборку. Отверстия шлифуются под крепления. Пазы выполняются фрезерным станком, зачищаются от заусениц наждачной бумагой и напильниками. Посадочные места тщательно центрируем и подгоняем размер. Сколы и трещины замазываем герметиком.
- Сборка основных элементов выполняется на клеевой раствор и стягивается струбцинами. После высыхания фиксируется шурупами. Детали собирают, монтируют корпус и закрепляют механические узлы. Регуляторы и органы управления выносят на отдельную панель, подключают электропроводку. В корпус монтируют ручной электролобзик. Уголком проверяют перпендикулярность режущего полотна относительно стола раскройки.
- Готовый настольный электролобзик испытывают на работоспособность. После прохождения тестов на качество пиления проводится финишная обработка плоскостей, защитное покрытие лаком или специальной краской.
Уголком проверяют перпендикулярность режущего полотна относительно стола раскройки.Разнообразие вариантов исполнения настольных электролобзиков, технические моменты при обработке деталей и финансовые возможности покупателя – главные критерии при выборе модели. Внимательно изучив производителей и ознакомившись с отзывами о работе, можно подобрать хороший вариант для своих нужд.
Необходимые инструменты и материалы
Перечень оборудования, инструмента и материала необходимого для изготовления самодельного лобзика приведен выше. Разумеется, необходимы хотя бы минимальные навыки работы с различным электрическим инструментом.
На самом деле самодельные лобзиковые станки не отличаются большой сложностью конструкции, а для его изготовления нет необходимости в использовании высокотехнологического оборудования.
Производители выпускают пилки для станков нескольких типоразмеров – 130, 150, 160 мм. Зубья на пильном полотне могут быть изготовлены с разводом и без него.
Пилка для лобзикового станка
Разновидность пилки для лобзикового станка
Суперлобзик Proxxon STS/E с педалью и специальной лапкой для тыквы
Суперлобзик Proxxon STS/E с БЕСПЛАТНОЙ педалью и специальной лапкой для тыквы
Получите 2 БЕСПЛАТНЫХ подарка при заказе мини-лобзика Proxxon STS/E — ножная педаль (стоимостью 19,80 долларов США) и нестандартная «нога-тыква» (стоимостью 39,95 долларов США)!
Создайте свои собственные миски с крышками, корзины для тыкв,
и многое другое с помощью супер мини-головоломки!
Смотрите видео ниже!
Используйте лобзик, чтобы сделать контейнеры с крышками, кошельки для тыквы и любой дизайн, в котором вам нужно сделать тонкий надрез или соберите тыкву вместе (чего нельзя сделать при использовании бора для резьбы, потому что жернов удаляет слишком много тыквы).
Мини-лобзик Proxxon Super Jigaw включает в себя специальную «тыквенную лапку», доступную исключительно на Welburn Gourd Farm! Ножка для тыквы используется вместо большой квадратной ножки, которая обычно крепится к этой пиле, и значительно облегчает резку тыквы!
В отличие от квадратной ножки, которая не может работать на закругленных участках (оно оторвет пильный диск от тыквы, когда вы попытаетесь разрезать тыкву на изогнутом участке), тыквенная ножка имеет размер предназначен для плотного прилегания к тыкве даже в узких изогнутых местах .
Специальная «нога для тыквы», которую вы получаете при покупке пилы Welburn Gourd Farm, позволяет легко резать тыквы!
Обычная плоская ножка, входящая в комплект поставки этого лобзика, и если вы покупаете пилу в другом месте, затрудняет, если не делает невозможной резку на изогнутых участках тыквы, поскольку она используется для резки на плоских поверхностях .
Кроме того, небольшой след (каламбур) «ножки тыквы» позволяет легко видеть вокруг нее, поэтому вы можете легко следовать линиям пропила, особенно линиям, которые делают много поворотов и кривых (Эта пила ОТЛИЧНА при создание крутых изгибов, таких как вырезы листьев!).
Кроме того, ножка неглубокая (в отличие от «круглой ножки», ранее продававшейся Proxxon), что означает, что большая часть пильного диска входит в тыкву. Эта дополнительная режущая способность делает его идеальным для толстых тыкв Welburn!
На фото: чаша из листьев тыквы от Mary Segreto . Super Jigsaw идеально подходит для резки в труднодоступных местах, например, вокруг этих листьев!
Посмотрите видео выше, чтобы узнать, как сделать тыкву со скрытой крышкой.
Здесь показано: Эта элегантная тыква с крышкой от Heidi Anne Sanger имеет тонкий фестончатый разрез, который делает линию разреза почти незаметной, когда крышка закрыта; это тип резки, который вы получаете при использовании лобзика Proxxon Super!
Искусство тыквы от Christy Barajas
Нанесите черную краску GourdMaster на внутреннюю часть тыквы, чтобы скрыть линию разреза (подробности см.
в видео выше).
Электролобзик Proxxon Mini Super Jigaw подключается непосредственно к розетке, что устраняет необходимость в тяжелых и громоздких трансформаторах, используемых в других моделях.
Тыква, показанная здесь, принадлежит Кристи Барахас и сделана из тыквы столовой. Великолепный кельтский узел на крышке от Stick ‘n Burn Celtic Design. Она украсила дизайн металлическим листом!
Оставайтесь под полным контролем при нарезке тыквы с помощью ножного переключателя! (Позволяет управлять включением и выключением пилы с помощью педали, что намного безопаснее и проще!)
Внутренний совет : Перед тем, как вставить лезвие пилы в тыкву, обязательно сделайте начальный надрез канцелярским ножом или чем-то подобным. После того, как вы сделали первый надрез тыквы, вставьте пильное полотно, пока «нога» пилы не сядет заподлицо с тыквой. После того, как вы выполните эти шаги, включите пилу и начните резать.
Старайтесь не давить слишком сильно, иначе вы можете сломать полотно пилы.
В набор Proxxon Super Jigsaw входит следующее:
— Специальная «ножка-тыква» для резки в труднодоступных местах (разработана и продается исключительно Welburn Gourd Farm)!
— Удобный кейс для хранения
— Стандартная плоская ножка для резки плоских поверхностей
— 1 БЕСПЛАТНАЯ ножная педаль (она же: педаль)
— 2 шестигранных ключа (1 для замены лапки и один для замены пильных полотен)
Зачем покупать электролобзик Proxxon Super Jigsaw у нас, а не покупать его дешевле в других местах?
Посмотрите видео ниже и узнайте!
Обновление: С момента выхода этого видео мы обновили наш продукт, и теперь педаль включена БЕСПЛАТНО!
Использование лобзика Proxxon Super Mini
vimeo.com/video/361363153?autoplay=0&loop=0&transparent=0″ allowfullscreen=»» title=»Embedded Vimeo Video» loading=»lazy»> Из этого короткого видео вы узнаете, как пользоваться лобзиком Proxxon Super Mini.
Полное видео можно посмотреть здесь.
«Что ж, потратив почти 500 долларов на различные электропилы, чтобы разрезать мои тыквы Welburn, я, наконец, сдалась и купила мини-пилу Proxxon. Я влюблена. Она очень замечательная и достаточно маленькая, чтобы предложить мне все творческая гибкость, которую я желаю. Профессиональный вид моих тыкв улучшился на 200 процентов. Собираюсь попробовать краски в следующий раз… Я продан. Спасибо!» — Gayle Renfro в Cincy.
Подножка | Коллинз Тул Ко
Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличитьСохранить 0
Народная инструментальная компания
Поделитесь этим продуктом
Лапка для колпачка – это куполообразная основа для лобзика, которая позволяет наклонять, поворачивать и наклонять лезвие, изменяя любой из этих углов во время резки.
При любом наклоне лезвия пила поддерживается прямо в пропиле. Выполнение скручивающего разреза, такого как в спиральных перилах, — это навык, который легко освоить с помощью копирующей ноги. Когда пила удерживается за ствол лезвием вверх, можно делать очень чистые, точные и сложные пропилы, такие как при резке коронки.
Колпачковая лапка очень компактна. Вы можете видеть очень близко к другим препятствиям. Например, сделайте вырез для раковины напротив фартука или вырежьте нижнюю пластину рядом со стойкой. Любая большая работа по разметке намного проще с помощью копирующей лапки, потому что вы можете делать скос по своему желанию, не внося никаких изменений в регулировочный винт. Плотники-отделочники используют лобзик в основном для скашивания неровных линий сзади, поэтому копирующая лапка становится идеальной основой для лобзика. Многие плотники никогда не возвращаются к плоской основе, если им не нужно прокручивать.
Колпачок изготовлен из материала 14 ga. сталь с покрытием.
Вы изнашиваете пару лобзиков раньше, чем изнашиваете копинг-лапку.
Лапка для копирования для работы с лобзиком подходит для следующих инструментов:
1581 замок лезвия отвертки
1582 замок лезвия отвертки
1584 защелкивающийся замок лезвия
1587 защелкивающийся замок лезвия 900 03
470 лезвие переднего рычага выпуск
120 12 В
НЕ ПОДХОДИТ ДЛЯ 1590, 1591 передний рычаг разблокировки лезвия С COOL BLOCKS TRUST BLADE
DeWalt
318 шестигранный ключ замок лезвия
321 защелкивающаяся ручка замок лезвия
323 защелкивающаяся ручка замок лезвия
9 0002 331 Защита пальцев на основанииFestool
300 и модель, предшествовавшая 300
Теперь у нас есть ножки для Carvex, но обратите внимание, что стоимость удваивается из-за запчастей и работы
Milwaukee
M12 (с немного увеличенным пазом для лезвия)
Makita
4351 ствол
4350 ручка
аккумулятор
Metabo
Все модели
Жесткий не подходит для Fuego
Hitachi
Многие пилы включены этот список теперь оснащен проволочной защитой пальцев, которая предотвращает попадание пальцев оператора между корпусом пилы и основанием.
Если ограждение мешает установке копирующей лапки, вы можете переместить ее в соответствии со своей изобретательностью. Поймите, что это аннулирует любые претензии к производителю за травмы, вызванные его отсутствием или изменением.
Электроинструменты опасны в руках неквалифицированного человека. Для развития навыка использования лобзика свободной рукой прикрепите приклад к верстаку и сначала работайте медленно, держа пилу обеими руками для контроля и для личной защиты.
Хотя копирующую лапку можно устанавливать на многие аккумуляторные пилы, ее не рекомендуется использовать по той простой причине, что аккумуляторные инструменты нельзя зафиксировать.
Ножка для копинга подходит для некоторых бытовых пил, хотя они могут не подходить для копинга.
Постоянно выходят новые модели. Позвоните нам, если вашей пилы нет в этом списке.
American ExpressApple PayGenericGoogle PayMastercardPayPalShop PayUnion PayVisa Ваша платежная информация надежно обрабатывается.
Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеПочтовый индекс
Возврат
Пожалуйста, не обращайтесь на почтовый адрес для возврата. это только складское помещение.
Наш полис действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не можем предложить вам возврат или обмен.
Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.
Для оформления возврата нам потребуется квитанция или подтверждение покупки.
Пожалуйста, не отправляйте покупку обратно производителю.
Существуют определенные ситуации, когда предоставляется только частичное возмещение (если применимо)
Любой товар не в своем первоначальном состоянии, поврежден или отсутствует по причинам, не связанным с нашей ошибкой
Любой товар, возвращенный более чем через 30 дней после доставки
Возврат (если применимо)
После получения и проверки вашего возврата мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также уведомим вас об одобрении или отклонении вашего возмещения.
Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение определенного количества дней.
Задержка или отсутствие возмещения (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем свяжитесь с компанией, выпустившей вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально отправлен.
