Узлы опирания плит перекрытия на металлические балки

Монтаж плит перекрытия – ответственное дело, требующее знаний и опыта. К сожалению, случаются ситуации, когда на месте приходится менять проектное решение, и в результате – нестандартная ситуация, когда ширины завезенных на стройплощадку плит не хватает для монтажа перекрытия. Мы ответим на извечный русский вопрос «Что делать?»

Для разрушения бетонной конструкции применяют ударные и безударные способы. В первом случае применяется отбойный молоток. Для него характерен шум и пыль. Такой тип деструкции экономичный, эффективный, относительно безопасный. Безударные способы предполагают применение различных вариантов резки. Они бесшумные, поэтому приемлемы для использования в многоквартирных домах.

Рисунок 2. Демонтаж плит перекрытия

Содержание

• 0.1 Алмазная резка
• 0.2 Резка канатом
• 0.3 Иные способы разборки конструкции
• 0.4 Применение особых смесей
• 0.5 Взрыв
• 0. 6 Электрическая дуга
• 1 Пример расчета монолитной плиты перекрытия
  • 1.1 Исходные данные для расчета
  • 1.2 Расчет плиты по деформациям на прогиб
• 2 Можно ли монтировать плиты перекрытия с трещинами
• 3 Устранение трещин в плите перекрытия и их усиление
• 4 Армирование плит
• 5 Укладка перекрытий
• 6 Опирание балки на кирпичную стену: разновидности — Из кирпича
• 7 Разновидности перекрытий
• 8 Монолитные участки шириной больше мм
  • 8.1 Вариант 1
  • 8.2 Вариант 2
• 9 Процесс монтажа
• 10 Толщина монолитного перекрытия
• 11 Оптимальное расположение каналов

Алмазная резка

Деструкция бетонных плит при помощи алмазной резки является эффективным и новым методом. Для работы применяется бур или диск с алмазным напылением. Он позволяет разрушить бетонные конструкции твердых сортов. Метод имеет такие достоинства:

• точность;
• минимальный уровень шума и пыли;
• отсутствие вибрации.

Такой вариант оптимален для частичного или полного демонтажа бетонных конструкций.

Резка канатом

Технология резки алмазным канатом бесшумна и полностью безопасна. Ее применяют для работы с плитами определенной толщины. Чтобы деструкцию выполнить быстро и качественно, потребуется помощь нескольких людей.

Иные способы разборки конструкции

Сегодня применяют ультразвуковой и термический способ демонтажа. В этом случае тоже требуются механизированные или ручные приспособления. Термическое воздействие обеспечивают высокомощностными газовыми или плазменными приспособлениями. Вследствие нагревания бетонной плиты в ней появляются трещины и зоны выпаривания.

После обработки конструкции ультразвуком в ней активизируются процессы растяжения и сжатия, появляется эрозия. Перед применением этого способа в материале проделывают небольшое отверстие, через которое направляется ультразвуковая волна. Для работы требуется специальная установка, создающая деструктивные микровибрации внутри плиты.

Применение особых смесей

В некоторых случаях для демонтажа бетонных перекрытий применяют химические составы: НРВ-80 или НРС-1М. Они изначально закладываются в конструкции и приводят к ее растрескиванию. Плита просто рассыпается. Убирать фрагменты можно через 2 дня.

Взрыв

Большие конструкции разрушаются при помощи взрывов, так как другими способами работать придется долго. Однако, такой метод не применяется, если рядом стоят другие здания, так как ударная волна может повредить их. Эта технология используется для разрушения аварийных зданий. Она эффективная, но стоит дорого.

Электрическая дуга

Перекрытия из бетона можно разобрать, используя технологию электрической дуги. Она считается высококачественной. При нагреве электротоком композит расплавляется. Этот способ деструкции комбинируется с другими.

Пример расчета монолитной плиты перекрытия

Прежде, чем приступить к изготовлению плиты, желательно сделать ее расчет. Дальше будет выполнен пример расчета плиты междуэтажного перекрытия на прогиб. 6 кг/см2).

Сбор нагрузок на перекрытие

Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.

Расчет плиты по деформациям на прогиб

Схема работы перекрытия:

Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:

и коэффициент Aо при ширине участка плиты b=1(м):

Требуемая площадь сечения арматуры будет равна:

Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.

Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна м² ивременная нагрузка на перекрытие равна м².

Вычисляем максимальный момент от действия длительной нагрузки:

И максимальный момент от действия кратковременной нагрузки:

Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководствопо проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).

Коэффициент для определения: k1кр ; k1дл ; k2дл.

Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:

Теперь осталось нам определить максимальный прогиб в середине пролета:

Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!

Можно ли монтировать плиты перекрытия с трещинами

Итак, если трещин все же не удалось избежать, то рассмотрим варианты и ситуации, когда плиты можно применить и когда их лучше уже использовать для других целей а не для перекрытий. Так, если трещины на плите не значительные, так скажем плита треснула, но не раскрошилась по трещине, то такую плиту можно использовать практически без отступлений, то есть для тех целей, на которые она и была запланирована. Если плита будет положена между двух других целых, то стоит качественно заделать руст, то есть заделку между плитами. В итоге, соединив треснувшую и целые плиты вы получите достаточно прочное основание. Если трещина на плите больше, и составляет 1-2 мм, то здесь придется искать альтернативные решения. Такую плиту лучше всего положить в месте, где есть несущая стена, которая «подхватит» ее посредине. Еще более лучшим вариантом будет использование плиты с краю, когда одна из сторон будет опираться на несущую стену. Если у вас при монтаже межэтажного перекрытия использовались плиты с трещинами, то в качестве подстраховки на этом перекрытии можно выполнить бетонную армированную стяжку. Стяжка равномерно распределит нагрузку между всеми плитами, тем самым улучшив качество перекрытия из плит. О том, как сделать бетонную стяжку, вы можете узнать из статьи «Бетонная стяжка своими руками». Самым неудачным вариантом трещины будет такой, когда трещина выкрошилась, в этом случае из плиты видна будет арматура. Такую треснувшую плиту перекрытия лучше не использовать по прямому назначению. Из такой плиты, к примеру, можно сделать две короткие плиты, разделив ее по трещине.

Как опирать сборные плиты перекрытия Как опирать сборные плиты перекрытия Опирание монолитной плиты на кирпичную стену Правила опирания плит перекрытия на стены согласно СНиП Опирание плит перекрытия: допустимые пределы, СНиП (видео) Опирание монолитной плиты на кирпичную стену

Устранение трещин в плите перекрытия и их усиление

Трещина в перекрытии ремонтируется с помощью усиления. Усиливается плита перекрытия при помощи увеличения сечения.

Трещина в перекрытии ремонтируется с помощью усиления. Усиливается плита перекрытия при помощи увеличения сечения. Усиление пустотных систем производят по этапам:

1.  Над пустотами производят выштрабливание отверстий. Важно точно найти, где находится пустота и не повредить арматуру, так как работы производят с помощью отбойного молотка и болгарки.
2. В полученные отверстия устанавливается арматура. Диаметр арматуры берется такой же, как основная продольная арматура. Формируют каркас при помощи проволоки.
3. Затем отверстия бетонируют. Чтобы ни допустить наличие воздушных пустот, бетон вибрируют или трамбуют.
4. При проведении работ под плитой устанавливаются подпорки. По окончанию бетонирования они остаются еще дней 10 на месте.
5. Стальная обойма. Конструкцию обхватывают стальным каркасом со всех сторон. Его стягивают туго на болтах – это своеобразный корсет. Фиксируются детали небольшим слоем раствора для закрепления, что обеспечивает совместную работу устройства и элементов усиления. После выполнения работ по усилению трещина в плите уже неопасна.
6. Восстановление небольших трещин до 2 мм
7. Поверхность очищается и трещина расшивается глубиной 1 см. Пыль удаляется с помощью пылесоса.
8. Заливается грунтовка (эпоксидная или полиуретановая) разбавленная растворителем Р646 в пропорции один к десяти. Одна часть грунтовки и десять частей растворитель.
9. Шов заливается.
10. Восстановление глубоких трещин в плите
11. Трещина прорезается до 50 мм глубиной с использованием болгарки. Поврежденный бетон извлекается из канала вырезанного с обеих сторон вдоль трещины.
12. Далее выполняются те же работы что и с восстановлением мелких трещин. После наложения заплат в местах, где отслоился бетон и заделки трещин нужно выждать 9 суток и уже после этого, проводится проверка стяжки. С помощью правила проверяют ровность «на просвет». В том случае, если стяжку сделали ровно, все хорошо, если нет, выполняются работы по ее выравниванию.

Армирование плит

Арматура, которая воспринимать основные растягивающие напряжения от изгибающего момента, будет снизу. В тоже время, если пустотная плита изготовлена по опалубочной технологии, в опорной части где имеется максимальная поперечная сила, будут присутствовать поперечные стержни, чтобы воспринять данную поперечную силу. Обратите внимание, что в верхней части плиты может и не быть арматуры, а если и будет, то какие-то конструктивные сетки. Но основная арматура будет сосредоточена в нижней части.

Существует две основные схемы разрушения плиты перекрытия:

Как опирать сборные плиты перекрытия Обустройство опирания плит перекрытия. Монолитное перекрытие своими руками Устройство дополнительной опоры в пролете плиты Все, что нужно знать про пустотные плиты перекрытия: размеры, масса и прочие характеристики Калькулятор перекрытий АТЛАНТ — Официальный сайт перекрытий МАРКО Опирание плит перекрытия на стены по размерам. Правила монтажа перекрытия дома из плит Инструкция по раскладке плит перекрытия. Видео с описанием ошибок при раскладке плит

• когда разламывается по середине
• разлом в опорных участках в виде наклонных трещин.

В плитах безопалубочной технологии вся арматура продольная, нет никаких сеток, нет поперечной арматуры. Основная арматура находится снизу и есть несколько стержней в верхней части. Это связано только с технологией производства. При резке появляется давление на изгиб верхней части и чтобы не появились трещины эта арматура и нужна.

Укладка перекрытий

Для проведения работ потребуется минимум три человека: один выполняет строповку, а двое устанавливают их в проектное положение. Если монтажники и крановщик не видят друг друга, при установке плиты понадобится еще один рабочий, который будет подавать команды крану.

Схема укладки железобетонного изделия

Закрепление к крюку крана выполняется четырехветвевым стропом, ветви которого закрепляют по углам плиты. Два человека встают по обеим сторонам опирания и контролируют его ровность.

При монтаже ПК защемление в стену осуществляется жестким способом, то есть и сверху и снизу плиты укладывают кирпичи или блоки. При использовании перекрытий по серии ПБ рекомендуют выполнять шарнирное закрепление. Для этого сверху плиты не защемляют. Многие строители монтируют серию ПБ точно также как ПК и здания стоят, но рисковать не стоит, ведь от качества установки несущих конструкций зависит жизнь и здоровье человека. Еще одна важна особенность применения изделий из серии ПБ — в них запрещается делать технологические отверстия. Эти пробивки нужны для проведения труб отопления, водоснабжения и канализации. Опять же многие строители даже при возведении многоэтажных объектов пренебрегают этим. Сложность в том, что поведение данного вида перекрытий под нагрузкой с течением времени не изучено до конца, поскольку еще не существует объектов, построенных достаточно давно. Запрет на пробивку отверстий имеет основания, но он скорее профилактический.

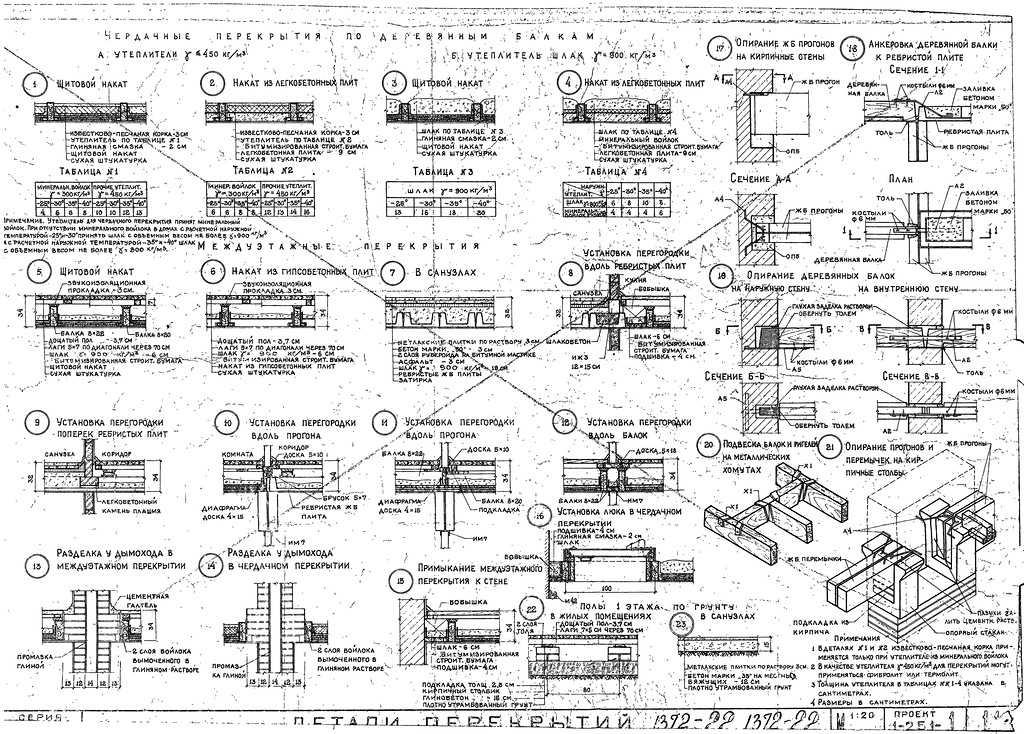

Опирание балки на кирпичную стену: разновидности — Из кирпича

Чтобы осуществить опирание балки на кирпичную стену, чаще всего используют опоры, выполненные из стали.

При опирании перекрытий на кирпичную стену между торцом и балкой перекрытия необходимо делать вентилируемый воздушный зазор.

Такой факт, как опирание балки на стену из кирпича, подразумевает, что конец балки может деформироваться достаточно свободно. В момент прогиба балка должна проворачиваться, а под воздействием температурных режимов она должна сместиться по оси (продольной).

Все, что нужно знать про пустотные плиты перекрытия: размеры, масса и прочие характеристики Узел опирания плит перекрытия на стену — SU 857381 Опирание плит перекрытия на стены СНИП – Вот Мастак – сайт для мастеров Анкеровка плит перекрытия: Способы и Требования СНиП- Расчет анкерных элементов +Видео Расчет железобетонной плиты перекрытия, опертой по контуру – Доктор Лом Как опирать сборные плиты перекрытия. Обустройство опирания плит перекрытия Технология укладки плит перекрытия

Именно в этом случае эксплуатация будет безопасной и надежной и обойдется без дополнительного напряжения. Для достижения этой цели используются подвижные и неподвижные опоры.

К важным функциям такого процесса, как установка балок, относится обеспечение связи имеющегося перекрытия с конструкцией, поддерживающей его, например, со стеной (столбами).

Наиболее важными факторами для надежности и прочности возводимого соединения перекрытия и опоры являются: степень глубины, на которую заделываются балки, их анкеровка в стене и, конечно, оптимальный выбор конструкции опирания.

Разновидности перекрытий

В зависимости от типа и материала, из которого возводится перекрытие, различают следующие его типы:

Наиболее практичным и экономически выгодным является перекрытие, выполненное из готовых железобетонных плит. По конструктивному исполнению они разделяются на:

• изделия с наличием продольных ребер;
• панели шатрового типа с ребрами по окантовке;
• плоские плиты;
• многопустотные железобетонные изделия.

Последние две категории могут быть выполнены в пустотном или цельном варианте. Чаще всего при застройке находят применение изделия с многопустотной конструкцией, которые подразделяются на две категории:

• ПБ – непрерывного безопалубного формования;
• ПК – круглопустотные.

Многопустотные плиты отличаются массовостью производства и имеют минимальную стоимость. При этом технические характеристики продукции разделяются в соответствии с серийными номерами, что создает определенное неудобство при использовании плит для частного индивидуального строительства.

Технологические методы, используемые при производстве данного типа продукции базируются на применении форм многократной заливки. При этом изготовление нетиповых изделий требует больших затрат, которые связаны с подготовкой форм или опалубки с заданными габаритами. Типовые железобетонные плиты перекрытий располагают широким диапазоном длин, который варьируется от 2,7 до 9 метров с шагом 300 мм. Выполненные по стандартам изделия в промышленных условиях имеют ряд преимуществ, среди которых прочность и надежность, обусловленные соответствием технологическому процессу и качественному составу наполнителя, а также высокая долговечность и эффективная звукоизоляция.

Монолитные участки шириной больше мм

В случае, если зазор между плитами от 100 до 300 мм, выполняем монолит с армированием. Здесь также возможны варианты.

Вариант 1

Используется в случае, когда устройство опалубки снизу невозможно.

• Устанавливаем несущие брусья сечением 40х100 мм на ребро, с шагом 1 м, опирая на соседние плиты;
• К несущим брусьям проволочными скрутками крепим щиты опалубки;
• Закрываем опалубку кровельным материалом или пленкой;
• Устанавливаем арматурный каркас на стаканы, чтобы арматура находилась выше опалубки на 30…50 мм;
• Бетонируем.

Вариант 2

При возможности закрепления опалубки снизу можно использовать для устройства несущей конструкции арматуру.

• Сооружаем опалубку;
• Изготавливаем из арматуры А1Ø8…12 (в зависимости от ширины перекрываемого зазора) монтажные детали, учитывая, что между дном опалубки и арматурой должно быть расстояние не менее 30 мм;
• На дно опалубки укладываем защитный материал;
• Устанавливаем монтажные детали;
• Укладываем арматуру или арматурный каркас;
• Бетонируем.

Важно!

Не соглашайтесь на заделку зазора между стеной и плитой легкобетонными ячеистыми блоками (пенобетонными, керамзитобетонными и т.д.) – они не обладают требуемой несущей способностью. С учетом расстановки мебель вдоль стен на этот участок перекрытия приходится большая нагрузка, это приведет к разрушению блоков и необходимости затратного ремонта перекрытия.

Справка

Участки между стеной и плитой заделываются аналогичным образом.

В этом сюжете рассказывается не только про заделку швов, но и про анкеровку плит между собой:

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

• Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
• Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

• Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости. Она должна соблюдаться абсолютно по всей площади.
• При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
• Далее устанавливаются вертикальные элементы. Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
• После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

• Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
• Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.

• После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
• Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
• Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

Толщина монолитного перекрытия

В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий,  в частных домах толщину  перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.

Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).

При наличии сосредоточенных или более существенных нагрузок и пролетов, применять указанные в данной статье диаметр и шаг арматуры для устройства монолитного перекрытия нельзя. Потребуется расчет для соответствующих значений.

Видео:  Основные правила устройства монолитных перекрытий

монолитные перекрытия

Оптимальное расположение каналов

Кто хоть раз штробил стены в доме, имеет представление о выборе наиболее простого пути, помогающего уменьшить количество работ, снизить материальные затраты. Штробы выполняются по трем направлениям:

• по вертикали;
• по горизонтали;
• по диагонали.

Вертикальная и горизонтальная прокладка штроб признаны традиционными решениями. Такой способ нельзя назвать оптимальным, диагональное направление позволяет снизить количество работы, быстрее добиться желаемого результата.

Правила опирания плит перекрытия на стены согласно СНиП Расчет плиты перекрытия: считаем нагрузку и подбираем материалы для строительства Как закрепить балкон своими руками? Инструкция по раскладке плит перекрытия. Видео с описанием ошибок при раскладке плит Расстояние между плитами перекрытия при монтаже – Дачный журнал Расчет плиты перекрытия по предельным состояниям. Особенности пустотных плит перекрытия

Важно! Штробление по диагонали требует фиксации расположения кабелей, чтобы при будущих работах со стенами не повредить каналы.

Если после диагональной прокладки штроб сменятся хозяева квартиры, они должны быть уведомлены о схеме проводки в доме. Каналы бывают закрытые и открытые, вторые предполагают простую замену кабелей при их повреждении. При штроблении стен стоит учитывать решение проблем, которые могут возникнуть в будущем, горизонтальное направление в этом плане предпочтительно.

Свои особенности есть при работе с потолком. В нём уже есть каналы пустоты, создавать дополнительные пути не требуется. Потолки в панельном доме делают из многопустотных плит перекрытия, наносить им дополнительные повреждения нельзя, это снижает безопасность строения.

Монтаж плит перекрытий по металлическим балкам

Перейти к содержимому

Ремонтно-строительные работы

Монтаж плит перекрытий по металлическим балкам

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подготовительные работы	Проверить: — наличие документа о качестве на металлические конструкции  и бетонные плиты; — соответствие размеров конструкций проектным, наличие окраски балок; — соответствие отметок проектным, размеры гнезд, наличие опорных подушек.	Визуальный   Визуальный, измерительный   Измерительный визуальный	Паспорта (сертификаты), общий журнал работ
Монтаж плит перекрытия	Контролировать: — размеры опирания балок на стены (опорные подушки), размеры по осям; — наличие раствора под концами железобетонных плит,     замоноличивание гнезд; — наличие поперечных связей и их анкеровку в стены; — правильность укладки толя при звукоизоляции; — влажность и толщину слоя засыпки.	Визуальный, измерительный, каждый элемент   Технический осмотр То же Визуальный, измерительный То же	Общий журнал работ, акт освидетельствования скрытых работ
Приемка выполненных работ	Проверить: — фактическое  положение  смонтированных балок плит; — внешний вид лицевых поверхностей.	Визуальный, измерительный То же	Акт приемки выполненных работ
Контрольно-измерительный инструмент: рулетка, линейка металлическая, нивелир, двухметровая рейка.
Операционный контроль осуществляют: мастер (прораб), геодезист — в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Требования к качеству применяемых материалов

ГОСТ12767—94. Плиты железобетонные сплошные для перекрытий жилых и общественных зданий. Технические условия.

Отклонения от номинальных размеров плит, указанных в рабочих чертежах, не должны превышать следующие значения:

— по длине плит до 4 м — ±8 мм;

— по толщине плит — ±5 мм;

— по ширине плит до 2,5 м — ±6 мм.

Технические требования

СНиП 3.03.01-87 п. 3.7, табл. 12 Альбом 69 НП Ленжилпроекта

Допускаемые отклонения:

— отклонение отметок опорных узлов ригелей, балок— Ю мм;

— прогиба (кривизны) между точками закрепления сжатых участков
ригеля или балки — 0,00)3 длины закрепленного участка, но не более 15 мм;

— ровности поверхности со стороны потолка при проверке двухметровой
рейкой — 5 мм.

Указания по производству работ

СНиП 3.03.01-87 п. 3.21 Альбом 69 НП Ленжилпроекта

Стальные конструкции должны быть огрунтованы и окрашены на предприятии-изготовителе. Окраске не подлежат зоны монтажной сварки на ширину 100 мм по обе стороны от шва и части стальных конструкций, подлежащие обетонированию.

Изготовленные конструкции должны быть замаркированы в соответствии с чертежами КМД.

Предприятие-изготовитель стальных конструкций обязано выдать сертификаты на конструкции. Металлическая балка по нижним полкам должна быть обернута сеткой «Рабица» для штукатурного слоя.
Плиты укладываются по металлическим балкам на слой, цементного раствора Ml00 толщиной не более 20 мм, с совмещением поверхности смежных плит вдоль шва со стороны потолка. Замоноличивание стыков плит производится таким же раствором.
При пролете балок свыше 5,0 м до 7,5 м устанавливаются связи из арматуры 020 мм посередине пролета, при пролете от 7,6 до 9,0 м — в каждой трети пролета. Величина опирания балок на стену — по проекту, но не менее 250 мм. При пролете балок свыше 6,0 м под их опорные части необходимо устанавливать опорные подушки.

Стальной настил Бетонный пол, опирающийся на железобетонную балку

Перейти к содержимому

Будьте первым, кто оставит отзыв.

3,00 €

Полностью подробный 2D-чертеж CAD для поддержки стального настила пола поверх железобетонной балки с использованием двух различных методов.

Артикул: SD06Категории: Плиты, Детали стального каркасаТеги: композитные плиты, компенсационные швы, стальной настил, стальной каркас, стальные плиты

• Описание
• видео
• Дополнительная информация
• Отзывы (0)

Описание

Это точный подробный структурный чертеж САПР стального настила, опирающегося на железобетонную балку. Бетонная плита стального настила с оцинкованным трапециевидным металлическим листом, опирающаяся на стальные балки, с торцевой опорой поверх железобетонной балки двух разных типов. Деталь с анкеровкой стальной арматуры между балкой и плитой или с компенсационным швом и свободно опертой плитой.

Подробная детализация

Этот полностью подробный 2D-чертеж дает четкое и подробное изображение бетонного настила пола, опирающегося на стальные балки перекрытия с трапециевидным стальным настилом, с двумя вариантами крепления к торцевой опоре поверх железобетона. луч.

Чертеж детали включает минимальную арматуру плиты против трещин, минимальное покрытие, низкоуглеродистые шпильки, приваренные поверх стальной балки перекрытия из IPE, описание сечения профиля настила из оцинкованной стали, а также детализацию на торцевой опоре с размещением компенсатора между сталью. пол и балка, или с полной анкеровкой балки-плиты с начальными стержнями с минимальной длиной анкеровки 500 мм для перекрытия арматуры.

Использование в любом проекте

Этот исчерпывающий чертеж дает четкое и подробное представление двух типов поддержки стального настила поверх опорной железобетонной балки со всеми необходимыми деталями армирования.

Чертеж разработан таким образом, чтобы его можно было адаптировать к любому проекту стальной рамы или композитного материала, гарантируя, что его можно использовать в самых разных областях строительства.

Экономьте время со всеми проектами

Может использоваться любым инженером, архитектором или профессиональным строителем, работающим с композитными стальными конструкциями.

Используя этот чертеж, вы можете сэкономить время и обеспечить точность своих проектов. Не тратьте время на подготовку деталей с нуля, когда вы можете использовать уже разработанные решения, готовые к внедрению в любой проект.

• Файл CAD .dwg
• Файл CAD .dxf
• ПДФ
• неограниченное использование, разблокировано, полностью настраиваемый

Встраивание видео на базе Webilop

ЭКОНОМЬТЕ ВРЕМЯ

Готовые чертежи САПР

БОЛЬШАЯ БИБЛИОТЕКА

Крупнейшая библиотека конструкций онлайн

ПОЛНОСТЬЮ ПОДРОБНАЯ

Из реальных проектов

Идея проста. Используйте готовые решения вместо того, чтобы начинать с нуля, и сэкономьте драгоценное время.

ПОСМОТРЕТЬ БЫСТРО

Выберите платформу и поделитесь

Страница load link

Сотрудничающие плиты из листового металла — Базилио Паредес Архитектура и дизайн

Композитные листовые плиты представляют собой тип композитной плиты, в которой используется гофрированный оцинкованный стальной лист и сжимающийся слой бетона. Этот лист действует, избегая использования подпорок в полах, поскольку они способны полностью поддерживать бетон во время его застывания. Кроме того, этот лист выполняет несущую функцию, поэтому оба материала конструктивно взаимодействуют друг с другом. Система обычно комплектуется распределительной арматурой внутри бетона для предотвращения растрескивания. Поэтому оба материала работают солидарно.

Большое преимущество этого типа кованых .

Среди преимуществ композитных плит из листового металла мы находим то, что они действуют как рабочая платформа во время строительства, обеспечивая безопасность от падающих предметов. Гофры обеспечивают сцепление листа с бетоном. Кроме того, полезная кромка плиты уменьшается с последующим снижением веса конструкции.

Обычно соотношение между прочностью и весом выше, чем у обычного бетонного пола, поэтому затраты на транспортировку и монтаж ниже. Кроме того, материалы легче и занимают меньше места. В качестве недостатка мы находим, что лист должен быть обработан при необходимости огнезащитным слоем, чтобы предотвратить его воздействие на гипотетический огонь. Это связано с тем, что, будучи металлическим, он внезапно теряет свое сопротивление при повышении температуры металла.

Пример характеристик продукта:
Collaborator CTE-820.60 (Арт. Профили Aragón)
6000 x 820 x толщиной 0,8, 1 и 1,2 мм.

Материалы Пример

Профнастил: Сталь S280 GD по стандарту EN 10326 и аналог. Для механических характеристик типа Fe 360 ​​в соответствии со стандартом UNI-CNR 10022 общее натяжение профиля не должно превышать 180 Н/мм².

Бетон: использование бетона класса fck 250 Н/см² с напряжением 85 Н/см² предусмотрено, как указано в DM 14/2/9.2.

Негативное армирование: Мы рекомендуем использовать строительные стержни типа Fe B 38K с допустимым натяжением 215 Н/мм².

Статические характеристики профлиста: Моменты инерции и модули сопротивления рассчитываются с учетом уменьшения сжатых элементов как за счет действия положительных, так и отрицательных моментов в соответствии со стандартом UNI CNR 10022.

Характеристики плит: Расчеты сечений относятся к теории железобетона, где рассматривается зависимость между модулем упругости стали и бетона при n=15.

История композитных плит

Первый патент на плиту этого типа был получен в США в 1950 году. Первоначально соединение между бетоном и сталью осуществлялось с помощью пластин из оцинкованной стали, приваренных к гребню Лист. Позже их заменили сварной сеткой, также в верхней части плиты.

В ходе последующих исследований были разработаны новые способы гарантировать идеальное сочетание обоих материалов за счет ребер на боковых поверхностях.

В Европе совместное использование плит из листового металла началось в конце 1960-х годов. Исследования для решения основной проблемы совместного пола, напряжения сдвига, продолжали развиваться, и примерно в середине восьмидесятых годов Американское общество инженеров-строителей опубликовало «Технические требования для проектирования и строительства композитных плит ». В свою очередь опубликован британский стандарт BS-5950-82. Оба были и остаются эталоном для этого типа системы.

Описание системы

Материалы пола из композитных плит устроены таким образом, что при вводе пола в эксплуатацию стальная плита сопротивляется растягивающим напряжениям. При этом бетон сопротивляется сжимающим напряжениям, поэтому оба материала работают оптимально и совместно.

Обычно в бетон вставляют гофрированную стальную сетку, чтобы предотвратить растрескивание из-за усадки, которую он испытывает в процессе схватывания.

В процессе сборки металлический лист должен выдерживать вес свежего бетона, пока он схватывается. Если это невозможно, плиты должны поддерживаться во время схватывания бетона. После затвердевания бетона оба материала соединяются таким образом, что ведут себя солидарно.

Сотрудничающая листовая плита с точки зрения конструктивного исполнения является однонаправленной плитой, так как ребра листа параллельны одному направлению и поэтому должны опираться на перпендикулярные им кромки. Учитывая расположение материалов, эта система лучше всего работает, когда она организована через изолированные пролеты, то есть они не имеют непрерывности за своими опорами и поэтому образуют изостатическую конструкцию. При расположении нескольких последовательных пролетов и желательно, чтобы они работали совместно, на их верхней грани возникают растягивающие напряжения. Это означает, что к арматуре на сжатие необходимо добавить арматуру.

Композитные листовые плиты в основном используются в сочетании с металлическими конструкциями. Однако их можно использовать в бетонных, деревянных или каменных конструкциях, если соблюдены условия крепления и перекрытия. Кроме того, эта система позволяет соединить металлические балки с бетоном пола.

Рекомендации по установке

Пакеты металлических профилей будут распределены в соответствии с планом работ и совмещены с основными балками конструкции. Ребра профилей всегда будут идти по опорным балкам.

Крепление металлических профилей к металлическим балкам может производиться непосредственно с помощью как шурупов, так и гвоздей.

Если балки изготовлены из бетона или другого металла, рекомендуется закрепить металлические пластины на этих балках. Все металлические профили необходимо оставить на всех опорах с минимальной плотностью двух креплений на опору и профиль. Профили будут закреплены по мере их установки на опорные балки.

Перед тем, как приступить к бетонированию, профили должны быть очищены от грязи, жира и т.п. Для этого при необходимости приступайте к их мойке и обезжириванию.

Заливка бетона упрощается, если она выполняется насосом, что является самым быстрым решением в исполнении. Указанный сброс будет производиться на участках опорных балок, избегая концентрации бетона и уменьшая высоту сброса от трубы до плиты не более чем до 40 сантиметров.

Композитные перекрытия или композитные плиты, поддерживаемые стальными балками и бетоном, должны иметь минимальную опору 75 мм. С минимальной внешней опорой 50 мм для металлических профилей.

Для композитных перекрытий или композитных плит, опирающихся на балки из других материалов, эти значения должны быть увеличены минимум до 100 мм и 70 мм соответственно.
