Отверстие под евровинт 7х50. Конфирматное сверло — незаменимый инструмент мебельника
Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.
Содержание
- Необходимый инструмент
- Глубина и ширина отверстия
- Необходимый инструмент
- Глубина и ширина отверстий
- Таблица размеров конфирмата
- Разметка мест сверления отверстий под конфирматы
- Сверление в плоскости детали
- Сверление отверстий в торце детали
- Сверление отверстий в двух деталях одновременно
- Приспособления для сверления
- Сверление отверстий в ДСП под шканты
Необходимый инструмент
Для сборки деталей ДСП нам понадобится:
- Шуруповерт
- Бита под конфирматы
- Линейка или рулетка
- Карандаш и шило
Глубина и ширина отверстия
При обычно используют конфирмат, размером 6,4*50, т.
к. диаметр резьбы 6,4 мм, а диаметр тела конфирмата 4,4 мм, то, для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм, и глубиной не менее 50 мм.
Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.
Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.
Конечно, можно использовать и обычное сверло, диаметром 5 мм, но для качественного крепления, в отверстии дополнительно нужно будет делать место под шейку конфирмата и его шляпку.
Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.
На детали, которая будет налаживаться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10см) и от края – ровно 8 мм (это если толщина плиты 16 мм).
На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10см от начала), а по ширине – строго по центру (8 мм от края).
Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.
Лучше сделать сквозное отверстие в первой детали, приложить ее ко второй и сразу же сверлом наметить место сверления в торце второй детали, а далее отдельно уже, спокойно до сверлить отверстие.
Делаем отверстие на расстоянии в 8 мм от края, дрель нужно держать строго перпендикулярно к поверхности.
Перед тем как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП, так вы предотвратите появления сколов на обратной стороне.
Когда сквозное отверстие будет сделано, для сверления отверстий под шейку и шляпку конфирмата, деталь можно будет сверлить на весу.
Как вам известно, основными крепежными элементами в сборке мебели с ДСП или МДФ являются конфирматы.
И ввинчиваются они с предварительным сверлением отверстий нужных размеров. Именно сверление сборочного отверстия в ДСП под конфирмат мы и рассмотрим в этой статье.
Для сборки деталей с ДСП вам понадобится:
- Электрический шуруповерт;
- Бита или ключ под конфирмат;
- Специальное конфирматное сверло;
- Измерительная рулетка или линейка;
- Шило и простой карандаш;
- Необходимое количество конфирматов (в соответствии с деталировкой).

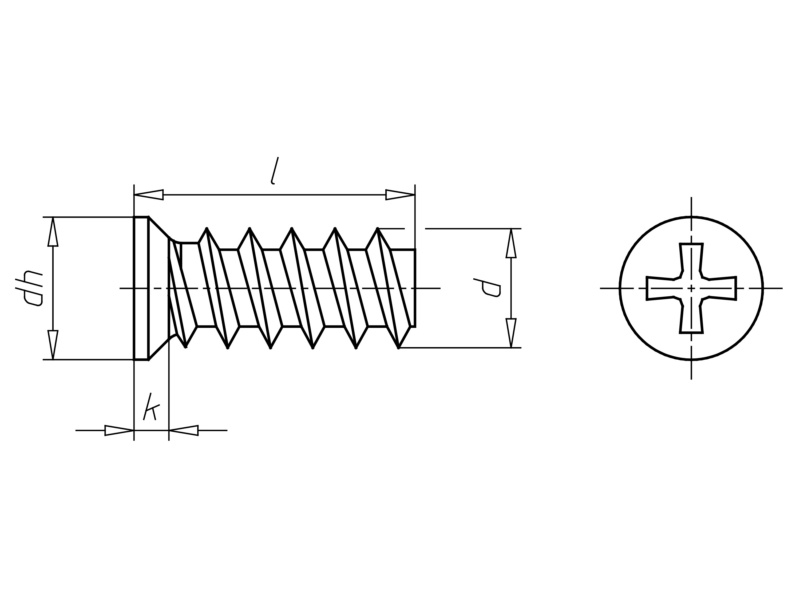

| Таблица размеров конфирмата | |||||||
|---|---|---|---|---|---|---|---|
| 1. | Диаметр | 6,3 мм | 7,0 мм | ||||
| 2. | Шаг резьбы (В), мм | 2,40 | 3,00 | ||||
| 3. | Диаметр резьбы (D), мм | 6,10 — 6,30 | 6,72 — 7,05 | ||||
4. | Диаметр тела (d), мм | 4,40 | 4,70 | ||||
| 5. | Диаметр наконечника (d2), мм | 4,20 — 4,30 | 4,45 — 4,55 | ||||
| 6. | Длина безрезьбового участка (Т), мм | 2,40 — 4,80 | 3,00 — 6,00 | ||||
| 7. | Диаметр головки (Р), мм | 9,50 — 10,30 | 9,50 — 10,30 | ||||
| 8. | Высота головки (Н), мм | 7,00 — 9,00 | 10,00 — 12,00 | ||||
| 9. | Размер под ключ (М), мм | 4,02 — 4,12 | 4,02 — 4,12 | ||||
| 10. | Глубина шлица (h), мм | 2,72 — 3,20 | 2,72 — 3,20 | ||||
Для сборки мебели, как правило, используют конфирматы размером 6,4х50 миллиметров, так как полный диаметр резьбы становит 6,4 миллиметра, а диаметр самого тела конфирмата – 4,4 миллиметра. Поэтому для качественного крепления мебельных деталей с ДСП диаметр отверстий под конфирматы должен быть как минимум в 4,5 миллиметра и как максимум в 5,0 миллиметров и глубиной соответственно не меньше 5,0 сантиметров.
В противном случае, к примеру, если диаметр отверстия больше назначенной то конфирмат не будет держать деталь должным образом если меньше, то очень большой риск что конфирмат своей толщиной разорвет деталь с ДСП.
Для сверления отверстий используют специальное конфирматное сверло, диаметр которого становит 4,5 миллиметров. Такое сверло оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, и которая так же выполняет зенковку под его шляпку.
Естественно можно использовать обычное сверло по дереву диаметром 5 миллиметров, но для качественного крепления придется дополнительно делать отверстие сверлом большего диаметра под шейку конфирмата, а затем зенковку под его шляпку. Все это возможно, но очень хлопотно.
Разметка мест сверления отверстий под конфирматыДля того чтобы качественно нужно максимально точно разметить места их крепления.
Например, для деталей, которые налаживаются на торец это те, на которых будут сквозные отверстия нужно делать два замера один по длине обычно это 5,0-10,0 сантиметров, а второй от края ровно 0,8 сантиметра (так как толщина нашей детали с ДСП составляет 1,6 сантиметра, у вас может быть и другая).
Отверстие в детали, которая ложится перпендикулярно сверлиться на торце соответственно и разметка происходит на торце детали. Поэтому выдерживаем точно такое же расстояние по длине, а именно 5,0-10,0 сантиметров и по ширине строго по центру торца детали 0,8 сантиметров от края соответственно.
Максимально точная разметка нужна не только для качественного соединения деталей, но так же при неправильной разметке, а впоследствии и стыковке деталей могут быть лишние выступы или зазоры.
Поэтому чтобы не ошибиться с расчетами просверлите сквозное отверстие, после чего правильно стыкуйте детали и сверлом наметьте в торце точку сверления. После чего уберите одну деталь и уверенно досверлите отверстие в торце детали.
Сверление в плоскости деталиСделайте разметку (0,8 сантиметра от края и 5,0-10,0 сантиметров вдоль детали) после чего в намеченной точке с помощью шила сделайте углубление это нужно для того чтобы сверло не «бегало» в начале сверления. Во время сверления следите за тем, чтобы сверло стояло строго перпендикулярно к поверхности детали.
А для того чтобы в процессе сквозного сверления не образовался скол с обратной стороны под деталь нужно подложить ненужный вам кусочек ДСП.
Когда вы просверлите деталь, насквозь уберите подложенный кусочек ДСП и подставьте под деталь что ни будь потолще, чтобы деталь была на весу, и продолжайте сверлить отверстие под шейку и шляпку конфирмата.
Сверление отверстий в торце деталиКак и всех случаях со сверлением отверстий самое главное правило это то, что сверло должно быть строго перпендикулярно по отношению к детали. В случае со сверлением в торце детали все еще сложнее и действовать нужно крайне аккуратно в противном случае сверло может «уйти» в сторону тем самим, испортив деталь.
Сверление отверстий в двух деталях одновременноПри сверлении отверстия в торце детали с ДСП необходимо вытягивать сверло, чтобы в отверстие не забивалась стружка.
Этот вариант сверления считается самым точным и помимо этого самый быстрый.
На прежде чем приступить к сверлению двух деталей одновременно их нужно надежно зафиксировать, а для этого вам понадобятся специальные зажимы, струбцина или другое приспособление.
Для того чтобы каждый раз не терять время на разметку по 08 сантиметров от края как в плоскости так и по торцу детали можно использовать специальное приспособление, которое кстати очень легко сделать самому. Описать такое приспособление можно несколькими словами – это своего рода деревянный шаблон с металлической трубкой для сверла внутри.
Выглядит оно примерно вот так:
Естественно есть и более профессиональные инструменты, к примеру, как этот «кондуктор для сверления»
Представляем вашему вниманию маленькое видео по точному сверлению в ДСП под конфирматы.
Сверление отверстий в ДСП под шкантыСверление отверстий под шканты делают сверлом 8 миллиметров, но так как нам не нужны сквозные отверстия, его нужно оснастить ограничителем глубины.
В торце отверстия сверлят тем же сверлом с ограничением до 2,0 сантиметров глубины. Опять же не забываем, что сверло должно быть строго перпендикулярно к плоскости детали.
Конечно, если это первое ваше сверление, то у вас вряд ли хорошо получится, но это не страшно этому можно очень быстро научиться, просто нужно потренироваться на нежном вам кусочке ДСП плиты.
Здравствуйте друзья.
В этом посте мы с вами поговорим об , без которого, наверное, невозможно изготовить никакую корпусную мебель. Это — специальное сверло под соединительный крепеж.
Большая часть соединений при сборке мебели, делаются с помощью конфирматов.
Учитывая характеристики этого крепежа, такие соединения получаются очень прочными и надежными, плюс ко всему, еще и многоразовыми (любую конструкцию, собранную на , можно легко разобрать и опять собрать).
Так вот, для этого крепежа, нужно делать, как минимум, два отверстия (вообще – три: под резьбовую часть, под головку и под шляпку).
Разумеется, обработка материала под каждое соединение может занять уйму времени (учитывая, что сначала нужно сделать отверстие одного диаметра, затем, на определенную глубину его рассверлить под другой и так далее).
Конфирматное сверло позволяет все эти операции сделать за один проход.
Оно состоит из фрезы и самого сверла, которое можно при необходимости менять (например, когда оно сломается).
Рабочее сверло (диаметром 4-4,5 мм) вставляется в фрезу, и крепится в ней болтиком.
Небольшой совет :
Обычно, конфирматные сверла (особенно Китайского производства) продаются в сборке с рабочим сверлом, и болтик, который фиксирует рабочее сверло в фрезе, мягко говоря, «никудышный».
Купив такой недорогой инструмент, сверло с него выбрасывают, и ставят вместо него хорошее (желательно, советской эпохи).
«Родное» свело, кроме того, что сделано из плохого металла, имеет специфический (под дерево) наконечник. Если им делать отверстия в плите ДСП, то на выходе, оно будет выламывать ламинированное покрытие плиты ДСП.
Фиксирующий болтик тоже выбрасывают, и вместо него ставят нормальный болт (очень хороший вариант – болты, которые можно выкрутить с электрических щитков, это так, из личного опыта…).
Но это еще не все.
Если сверло просто зафиксировать болтом, то, при нагрузках в процессе работы, оно может прокручиваться. Нужно будет его опять «выставлять» и фиксировать.
Чтобы этого не было, на той его части, которая фиксируется внутри фрезы болтом, при помощи «болгарки» делается площадка под болт. Таким образом, оно жестко фиксируется во фрезе.
Фреза имеет две режущие части: Под головку конфирмата и под шляпку.
Крепится сверло во фрезе не просто так.
Если его длина будет меньше резьбовой длины крепежа, то, при вкручивании, конфирмат будет «рвать» ДСП. Особенно, если отверстие будет располагаться в торце плиты, то, в таком случае, на ее ламинированной поверхности могут появиться трещины.
Чтобы избежать такой неприятной ситуации, длинна рабочего сверла, должна быть немного больше резьбовой длины крепежа.
Ну а фрезы, насколько я знаю, в общем то, все одинаковы (и довольно долговечны). Если вы чувствуете, что фреза стала с трудом делать отверстия – нужно просто ее выбросить, и купить новую (благо, стоят они – копейки).
Вот, в общем то и все…
