это 📕 что такое ПАНТОГРАФ

прибор для перечерчивания фигур в другом масштабе. Простейший, но совершенно непрактичный П., может быть устроен из резинового шнура, у которого точка О закреплена, в точке а укреплен карандаш, а в А штифт, которым ведут по контуру перечерчиваемой фигуры. Если, взявшись за свободный конец шнура, вести штифт по контуру, вытягивая сколько нужно шнур, то и карандаш а будет следовать за этим движением и притом так, что отношение расстояний АО и аО будет оставаться постоянным и линия АаО прямой, потому что каждая часть упругого шнура растягивается пропорционально своей первоначальной длине. Тот же самый результат достигают с помощью разнообразных шарнирных механизмов. Например, в так наз.»миланском» П. в точках О и А находятся вершины шарнирного параллелограмма ABOC, карандаш же а закреплен на ветви DE, параллельной стороне ОВ. Ветвь эту можно передвигать параллельно самой себе вдоль сторон ОС и

ВА, а оправу карандаша вдоль самой DE, таким образом можно расположить в начале точки О, о, А на одной прямой.

Из чертежа видно, что при изменении формы параллелограмма из АВОС в A’B’OC’, эти условия сохранятся, потому что в треугольниках Oa’E’ и OA’C’ существующие реально стороны сохранили свою длину, и две из них остаются всегда параллельны между собой. Тот же результат получится, если будут существовать стороны ОВ, АВ и aD, но прибавится сторона aF и образуется новый параллелограмм aFBA. В таком виде П. впервые описан Патером Шейнером в 1631 г. и еще часто употребляется. Достоинства П. зависят всецело от конструкции шарниров и других частей, обусловливающей большую удобоподвижность и неизменяемость: в этом отношении особенно удачен П. гравера ситцепечатной фабрики Гука в СПб., А. Кратохвилла: кроме большой удобоподвижности, в этом П. штифт выдвинут из-под линейки так, что за его движением по контуру можно следить даже под лупой, и снабжен ушками, чтобы управлять его движением обеими руками; поднятие штифта, когда линия прерывается, вызывает и поднятие карандаша или гравировальной иглы.

Применяется П. для перечерчивания географических карт и ситуационных планов в уменьшенных размерах, а также линейных рисунков; для увеличений вообще и для геометрических чертежей он оказался непрактичен. Многие гравировальные машины представляют не что иное как прочно конструированные П., причем вместо карандаша вставляется игла или даже быстро вращающаяся шарошка (см.), а штифт ведут по углубленному контуру рисунка, сделанного в значительно большем масштабе. П. делают и для получения обращенного рисунка, т. е. такого как отражение в зеркале данного. Для этого всего проще воспользоваться свойствами «антипараллелограмма», четырехсторонника, у которого противоположные стороны попарно равны между собой, но большие стороны скрещиваются. Ср. Е. Fischer, «Carl’s Repert.» (вып. 1, стр. 257). См. также Печатание тканей.

В. Лермантов.

Чем отличается пантограф от токоприёмника? Или это вовсе одно и то же? | ПОД СТУК

Приветствую вас, уважаемые подписчики и гости моего канала. Как вы знаете, на крышах электрического транспорта, будь то электровоз, электропоезд или трамвай расположен пантограф.. или токоприёмник? Впрочем, в этой статье разберёмся, как же правильно называется эта конструкция, предназначенная для соединения электрических схем подвижного состава с контактной сетью.

Пантограф

Пантограф

Пантограф или токоприёмник?

Да на самом деле всё просто, пантограф — это частный случай токоприёмника, который, в свою очередь, является электрическим аппаратом, предназначенным для создания контакта электрооборудования подвижного состава с контактной сетью. Сам же пантограф правильно называть пантографным токоприёмником.

Виды токоприёмников

Давайте начнём с пантографа. Пантограф — это токоприёмник с подъёмным механизмом, который обеспечивает вертикальное перемещение контактного полоза.

Контактный полоз — это верхняя часть пантографа (токоприёмника), которая касается контактного провода и через который осуществляется токосъём.

При поднятом пантографе, вся его конструкция состоящая из находится под напряжением контактной сети.

В наше время всё чаще можно увидеть новый тяговый подвижной состав, оборудованный полупантографами, которые также называют ассиметричными токоприёмниками. Внешне они представляют собой половину классического пантографа.

Полупантограф

Полупантограф

Среди преимуществ полупантографа перед пантографом: меньшая масса, а равно меньший расход материалов, занимает значительно меньше места на крыше, что позволяет разместить больше оборудования, меньше колебаний токоприёмника передается на контактную подвеску, что означает лучший токосъём.

Ну а минусом пантографа является его меньшая прочность. Хотя, при обрыве контактной сети приводится в негодность как полупантограф, так и классический пантограф.

Токоприёмники на трамваях и троллейбусах

Хоть на современных трамваях и используются полупантографы, а у тех, что постарше — обычные пантографы, так было далеко не всегда. Ранние трамваи оборудовались штанговыми или бугельными (дуговыми) токоприёмниками.

Бугель

Бугель

Дело в том, что у штанги довольно много недостатков перед пантографом. Главным из них является необходимость сооружение стрелок на контактном проводе (как у троллейбусной «конташки»‎), помимо этого, штанги подвержены сходу с провода, что также не есть хорошо.

Однако штанговый токоприёмник незаменим на троллейбусах, ведь данный вид транспорта не может при движении всегда оставаться в одной «‎колее»‎. Часто возникает необходимость перестраиваться между рядами, объезжая машины, а также подъезжать к остановкам.

Штанги

Штанги

А вот недостатки бугеля раньше были менее очевидны. Однако нашлись и они. В первую очередь, бугелем более тяжело управлять (поднимать и опускать). Делать это из кабины невозможно. Во-вторых, пантограф позволяет двигаться в обоих направлениях одинаково быстро, в то время как бугель (да и штанги тоже) обеспечивает движение с достаточной скоростью только вперёд.

Ну и места много занимает, что штанги, что бугель. Поэтому на трамваях используется либо пантограф, либо полупантограф.

Дорогие читатели, проект нуждается в вашей поддержке! Поставьте лайк этой статье и подпишитесь на канал, чтобы не пропустить свежие материалы!

Читать далее:
Почему ж/д мосты через реки охраняют люди с автоматами и у вас не получится по ним пройти?
Для чего нужны ещё два или три провода, помимо контактного, на опорах контактной сети с другой стороны путей?
Сколько километров проезжает машинист за свою 10-12 часовую смену в среднем?

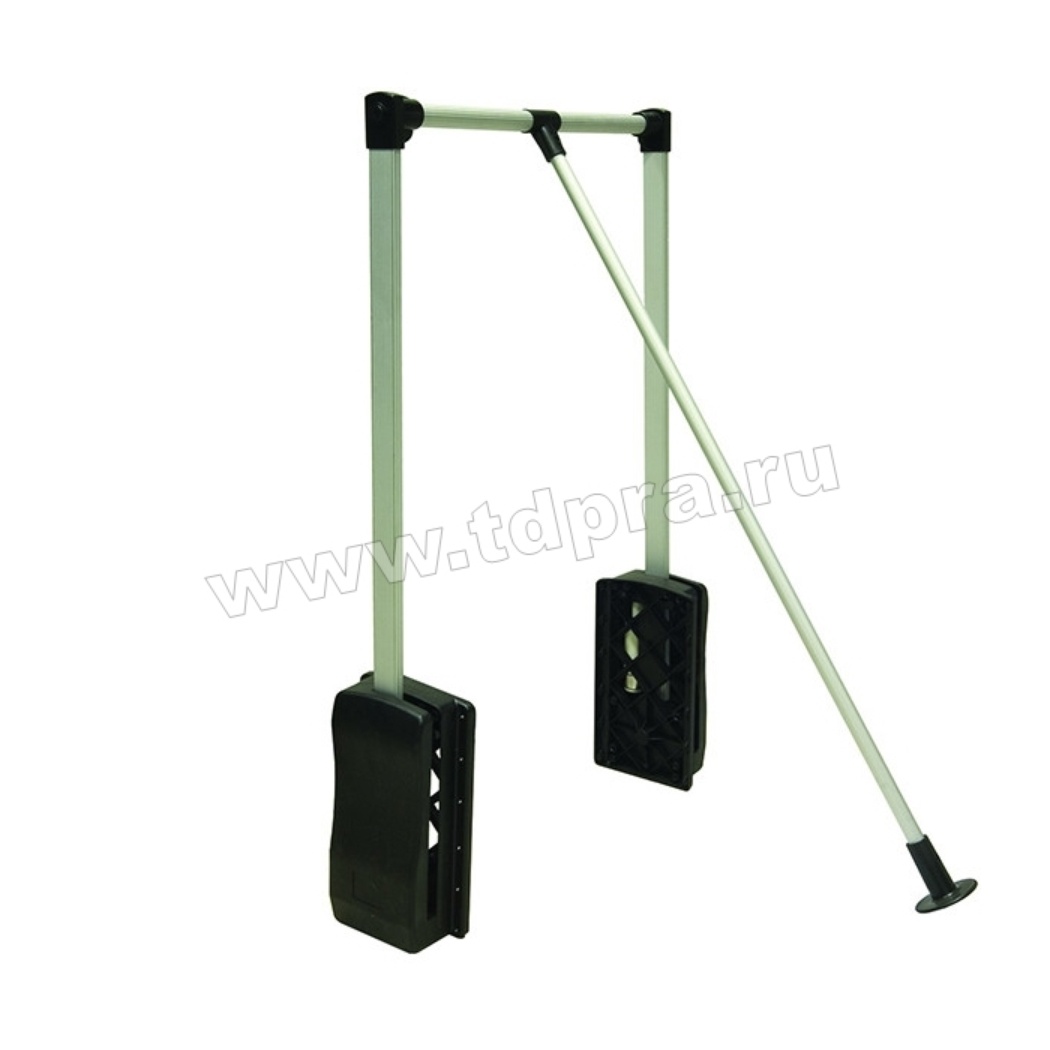

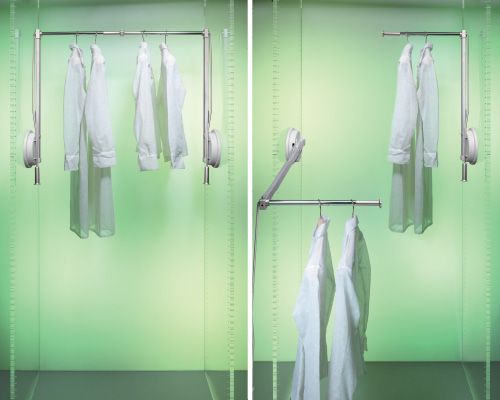

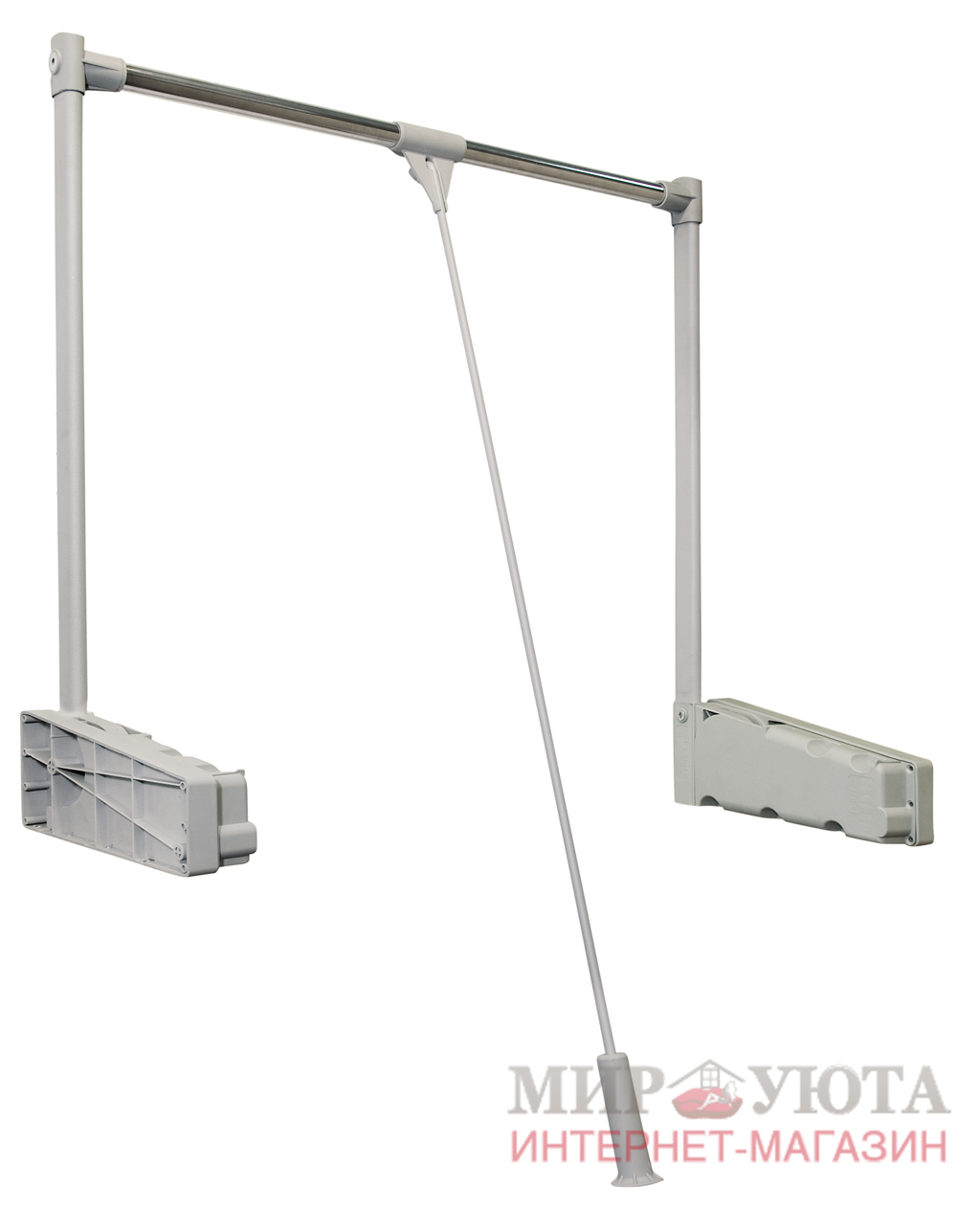

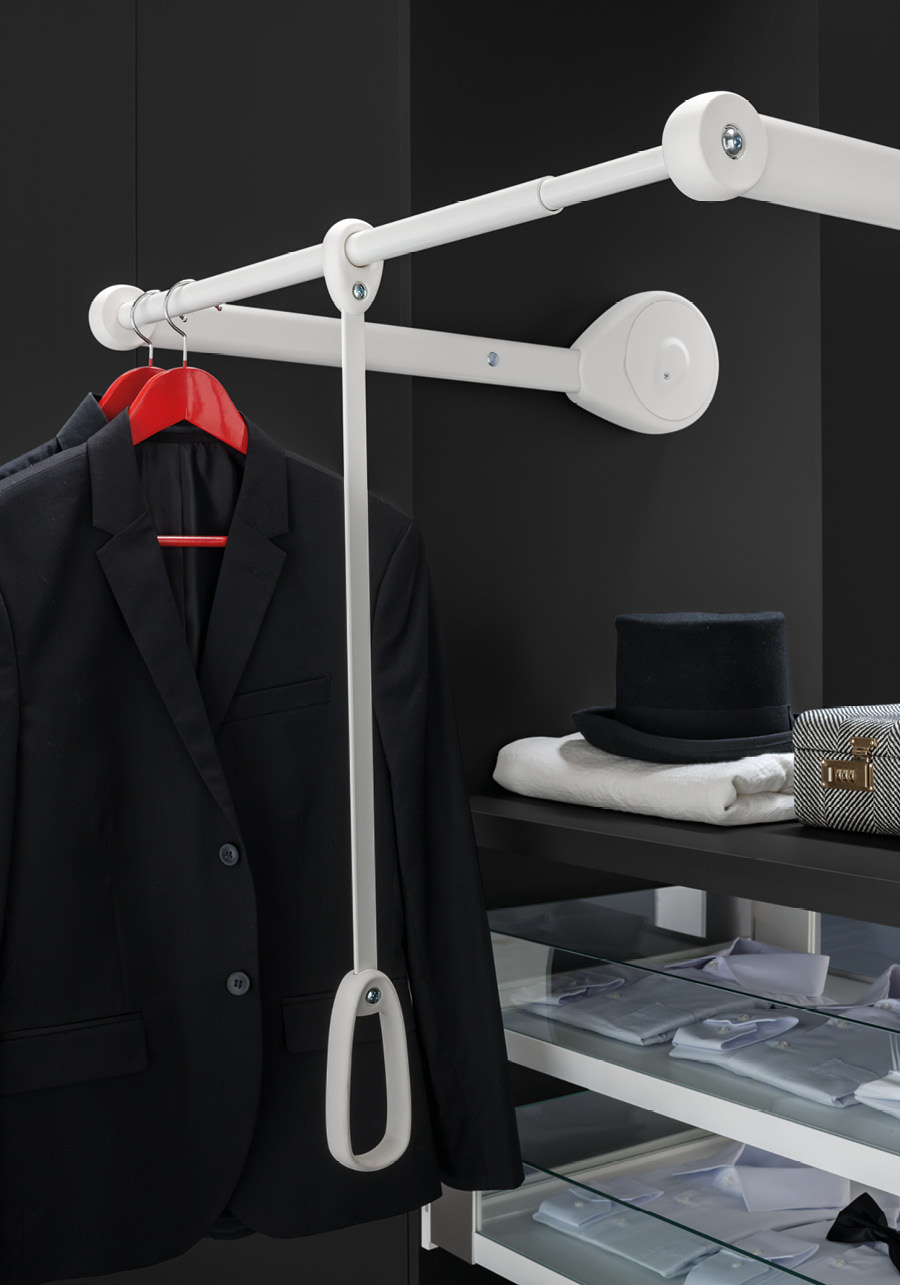

Пантографы для шкафа-купе: выбор и установка

Извлечение необходимой вещи с верхних отделов шкафа может доставить неудобство. Эту проблему можно решить с помощью пантографа для шкафа-купе. Пантографы бывают электрические и механические (ручные). Первый вариант дорогостоящий и сложный в установке. А второй пользуется наибольшим спросом из-за низкой цены и простоте использования и установки. Пантографы для шкафов-купе имеют П-образную форму и свои плюсы и минусы.

Плюсы и минусы пантографов

Из плюсов, которыми обладает пантограф в шкаф-купе, можно назвать следующие:

  • Удобно доставать вещи с верхнего отдела.
  • Пантограф позволяет вещам проветриваться.
  • Одежда не мнется.
  • Простота в использовании.
  • Дополнительное место для хранения.

С помощью пантографа для шкафов-купе даже ребенок сможет достать с верхних отделов одежду. К тому же, благодаря пантографам, вещи на вешалках можно разместить в два яруса: первый — на пантографе, второй — стандартная перекладина.

Из минусов можно назвать следующие:

  • Недолгий срок службы за счет подвижности деталей.
  • Шумность.

Пожалуй, это все минусы, которыми обладает пантограф в шкаф для шкафа-купе. Но стоит заметить, что срок службы зависит от производителя. Если покупать пантограф от производителя, который гарантирует качество товара, то срок эксплуатации может быть долгим.

Как выбрать пантограф в шкаф-купе

На что обратить внимание при выборе пантографа для шкафа-купе, показано в таблице.

Производитель

Пантограф стоит выбирать от проверенного и популярного производителя. Это послужит гарантией долгого срока эксплуатации и надежности модели.

Грузоподъемность

Каждая модель мебельного лифта имеет грузоподъемность. Например, если выбирать пантограф на 8-10 кг, то он не подойдет для зимних курток, шуб и пальто.

Размеры

Чтобы выбрать пантограф необходимого размера, главное — правильно измерить свой шкаф.

Цена

Цены на пантографы не высоки. Но если вам попался товар по низкой стоимости, то он, скорее всего, будет не качественным, поэтому его брать не стоит.

Как установить пантограф в шкаф-купе

Чтобы установить самостоятельно пантограф необходимо иметь следующие инструменты:

  • Рулетка.
  • Карандаш.
  • Шуруповерт.
  • Магнитные держатели.
  • Биты для метизов.
  • Сверло размером 3 мм.
  • Шестигранный ключ.

Далее необходимо определиться, какая одежда будет располагаться на пантографе. Если платья и пальто, тогда высота должна быть не менее 1-1,3 м, если пиджаки, тогда 0,7-0,8 м.

Чтобы правильно поместить пантограф в шкафу-купе, необходимо замерить сначала высоту шкафа. После этого, можно приступать к установке, измерив пантограф и определившись с местом для установки кронштейнов, для которых необходимо проделать отверстия 3мм сверлом.

Рычаг пантографа должен легко входить в кронштейн и не упираться в потолок, поэтому, при установки кронштейна, важно правильно измерить высоту. К общей высоте пантографа, необходимо добавить минимум 10 мм, чтобы рычаг мог зайти в кронштейн и защелкнуться.

Устанавливать пантограф удобнее в разобранном виде. После того, как закрепили кронштейны, вставляем рычаги. В рычаги вставляем телескопическую штангу. Подобрать необходимый размер штанги легко, так как она раздвижная и может быть от 450-1150 мм. К рычагам штанга закрепляется винтами м8 под шестигранный ключ.

Заключительный этап — это закрепление ручки, которая так же крепится винтами. Чтобы ручка не двигалась влево и вправо, предусмотрены специальные резинки, которые фиксируют ручку на одном месте.

Стоит заметить, что при установке пантографа необходимо предусмотреть, чтобы для его выдвижения ничего не мешало. Поэтому их стоит устанавливать только в идеально симметричных шкафах-купе.

Что такое пантограф?

Пантограф представляет собой подвижный каркас — параллелограмм с двумя вытянутыми плечами, шарнирно подобный решетке или откидным воротам. Используется для создания масштабных копий двухмерных фигур. Когда стилусом в центре пантографа манипулируют, рука с прикрепленной ручкой имитирует движение, точно копируя форму. Каркас можно отрегулировать так, чтобы перо покрывало большее или меньшее расстояние, чем стилус, сохраняя при этом форму и пропорции, что означает, что копии можно сделать меньше или больше оригинала.

Это изобретение, как правило, отдается немецкому физику и астроному Кристофу Шейнеру, который построил свой первый пантограф в 1603 году. Тем не менее сохраняются истории о том, что подобное устройство было создано и использовано Леонардо да Винчи (1452–1519) для копирования рисунков. Шайнер писал о своем изобретении, впервые использованном для копирования диаграмм, в «

Пантографике» , опубликованной в 1631 году.

Построение пантографа начинается с соединения двух пар рукояток — одной длинной пары и одной короткой пары — от одного конца к другому с помощью шарнирного соединения, образующего пару гибких V-образных форм. Свободные концы коротких плеч соединены шарнирными соединениями с центрами длинных плеч, образуя параллелограмм или ромбовидную форму, причем два плеча проходят от верхних сторон алмаза. Стилус помещен на стержень в основании алмаза, и ручка прикреплена к концу одной руки. Конец другого рычага фиксируется в фиксированном положении во время копирования. Многие пантографы имеют регулируемые скользящие розетки, что обеспечивает большую универсальность в масштабе.

В то время как технология нашла более простые способы сделать копии, даже в разных размерах, пантограф все еще является полезным инструментом для создания и создания знаков. При использовании режущего инструмента вместо ручки пантографы также используются для шлифования, гравировки и фрезерования. Каркас пантографа используется в механических конструкциях, таких как стеклоочистители и рычажные системы. Пантографы также продаются в качестве инструментов для декоративно-прикладного искусства и детских игрушек.

В наше время слово пантограф приобрело дополнительные значения. Из-за своего сходства с чертежным инструментом ромбовидный каркас на крыше электропоезда или тележки, который соединяется с воздушными линиями электропередачи, также называют пантографом.

Существует стоматологический диагностический инструмент, который также имеет общее название из-за сходства в форме и функции.

ДРУГИЕ ЯЗЫКИ

ЧПУ на мускульной тяге (3D Пантограф) / Хабр

В современном мире, в сообществе людей любящих делать вещи своими руками и при этом не чурающихся технологий, чрезвычайно популярна такая вещь как настольный ЧПУ-станок. Хоть эти устройства стали и достаточно доступны, но все еще остаются дорогими. Самый дешевый китайский вариант, на сегодняшний день, обойдется вам в 700-800 американских денег и он наверняка не заработает сразу из коробки, а потребует приложить усилия для доведения его до ума. Изготовление станка с ЧПУ самостоятельно может обойтись дешевле, но обычно требует доступа к разного рода деревообрабатывающему и металлообрабатывающему оборудованию и умения с его помощью изготовлять детали с высокой точностью.

Но люди всегда ищут способов достичь цели доступными средствами.
В некоторых задачах для станков с ЧПУ, а именно когда нужно повторить многократно одну и ту же деталь, может помочь изобретенный еще в 1603 году Кристофом Шейнером пантограф — устройство для копирования карт, планов и других векторных рисунков.

Классический пантограф состоит из двух вершин, в одной из которых закреплена рукоятка-указка, с помощью которой обводят копируемый рисунок. Во второй закреплен пишущий инструмент, который через систему рычагов и шарниров повторяет движения первой вершины рисуя копию на втором листе. Зачастую в пантографы заложена функция масштабирования оригинального изображения.

Простая и гениальная идея. Теперь, а как скопировать некий объемный объект? Для этого нужно добавить в пантограф связь по Z-координате и заменить карандаш на бормашину, а лучше высокоскоростной шпиндель, и мы получим 3D пантограф.

Станки для копирования деревянных изделий на таком принципе производит например американская фирма Gemini да только цены на них такие, что за эти деньги можно купить неплохой ЧПУ-станок из Китая. Поэтому интересней чего в этой области достигло DIY сообщество.

Франк Форд (Frank Ford) занимается изготовлением акустических гитар. При этом ему приходится делать множество идентичных гитарных частей, таких как держатели для струн. Устав делать это вручную, но не желая заморачиваться с покупкой и настройкой ЧПУ, он изготовил для себя дупликатор. Т.к. ему была важна высокая точность копирования, его инструмент сделан целиком из металла. Щуп, которым снимается форма и шпиндель закреплены на общей раме, которая перемещается только по оси Z. Перемещение по осям X и Y осуществляются с помощью стола, на котором закреплены заготовки. Еще оригинальным в его конструкции является то, что в качестве шпинделя он использует пневматический привод работающий на 40 000 оборотах в минуту.

Тем не менее, хоть это и самодельный, но все еще дорогой вариант 3D пантографа. Есть и подешевле.

Например Адран (Adran), мечтая о собственном станке с ЧПУ, но не имея на это средств. Сконструировал себе дупликатор из бормашины Dremel, трех металлических направляющих и деревянных планок стандартных размеров из магазина. В качестве щупа используется обычная отвертка. Его конструкцию можно легко повторить, т.к. он выложил чертежи и все этапы изготовления на сайте Instructables.

Однако ручная бормашинка, не самый удачный инструмент для такой работы, скорость снятия материала у нее маловата. Вот Маттиас Вандель (Matthias Wandel) из Канады использовал в своем 3D пантографе ручной фрезер. Что дало ему достаточную мощь для быстрого копирования предметов в дереве. В качестве примера работы с таким дупликатором вот его видео, где он делает копию формы старого дискового телефонного аппарата (английский язык).

Его конструкцию так же можно повторить, т.к. он выложил чертежи и инструкции по изготовлению на свой сайт Woodgears.ca. Даже если вы не дружите с английским, там легко можно понять весь процесс по многочисленным фотографиям.

Если тема 3D пантографов вас заинтересовала, то на англоязычных ресурсах примеры таких устройств можно найти по тегам: carving duplicator, duplicarver, pantorouter.

Что такое пантограф?

Пантограф — это механическое устройство, состоящее из звеньев. Он изгибается, чтобы позволить пользователю рисовать изображение, одновременно рисуя две или более его копии. Пантографы также могут делать уменьшенные или увеличенные копии исходного чертежа. Они используются более четырехсот лет и имеют множество целей, хотя их использование в наше время обычно ограничивается чисто механическими приложениями.

Как работают пантографы
Пантографы сделаны из металлических или пластиковых соединительных штифтов и крепятся карандашами, ручками или другими письменными принадлежностями.В зависимости от расположения каждого пишущего инструмента с каждым движением пантографа можно рисовать две или более линий. Это означает, что когда пользователь рисует изображение с помощью пантографа, одновременно могут быть созданы две или более копий разных размеров.

Приложения
Пантографы изначально использовались для черновиков, чтобы скопировать чертеж / дизайн или сделать его больше или меньше. Они также используются в качестве полиграфов для копирования целых рукописей или других документов во время написания оригинала. Зеркало пантографа — это зеркало, которое монтируется на стене и может выдвигаться или убираться в зависимости от механических характеристик пантографа. В наше время дети используют пантографы как игрушки.

Преимущества
Пантографы могут создавать копии исходного эскиза, рисунка, линии или текста во время рисования оригинала. Они делают как большие, так и уменьшенные копии изображения. Пантографы по своей природе строго механические и не зависят от электричества или цифрового оборудования.Они также имеют небольшие размеры и обеспечивают механическую поддержку ряда других устройств.

Недостатки
Хотя пантографы имеют преимущества, они также имеют ряд недостатков. Пантографы устарели, поскольку были разработаны более современные методы копирования, такие как ксерокопирование, массовая печать и цифровая архивация. Они также могут быть трудными в использовании, поскольку их конструкция не позволяет пользователям правильно держать реальный письменный прибор.

Пантограф — обзор | Темы ScienceDirect

2.1 Обзор

Пантографы — это специальные устройства, устанавливаемые на электропоезда для сбора тока с одного или нескольких контактных проводов. Они состоят из головки пантографа, рамы, основания и системы привода, а их геометрическая форма может изменяться.

Пантографы в работе полностью или частично заряжаются для создания электрических контактов между электрооборудованием и контактными линиями, а также для сбора и передачи электроэнергии, необходимой для электропоездов. Будь то стационарное потребление вспомогательного оборудования и бытовой установки или мобильное потребление тягового поезда, сбор и передача электроэнергии должны быть безопасными и надежными.

Плавное скольжение пантографа основано на правильном пространственном положении контактного провода. Рабочий диапазон пантографа и геометрические очертания головки пантографа являются основой для принятия решения о специальном положении контактного провода.

Пантографы и контактные линии — две независимые подсистемы вибрации. Они имеют односторонние скользящие соединения для поддержания непрерывного механического контакта. Конструкция пантографа и систем контактных линий должна минимизировать абразивный износ двух работающих подсистем вибрации.

При остановке электропоезда точки соприкосновения пантографа и контактной линии находятся в относительном неподвижном положении. Повышение температуры, возникающее при прохождении токов, необходимых для вспомогательных устройств в транспортных средствах, через пантограф и точки соприкосновения воздушной линии связи должны попадать в допустимые диапазоны полос и контактных проводов.

При эксплуатации электропоездов скользящий контакт между полосами и контактными проводами облегчает передачу электроэнергии, а постоянная смена точки пантографа и контактных линий контактных линий может остановить повышение температуры полос и контактных проводов.

Конструкция и характеристики пантографов существенно влияют на качество работы пантографов и систем контактных линий.

Если высокоскоростные контактные линии используются с невысокоскоростными пантографами, ожидаемый результат не будет реализован. Напротив, высокоскоростные пантографы нельзя использовать с обычными контактными линиями для повышения максимальной скорости последних.

Пантографы можно разделить на множество типов. По режимам работы приводной системы их можно разделить на пантографы с пружинным приводом и пантографы без пружины; С точки зрения конструкции рычага, они могут быть разделены на пантографы с одним плечом и пантографы с двумя плечами, последние из которых могут быть далее разделены на пантографы с четырьмя консолями, алмазные двуплечие, двухкантилеверные алмазные пантографы с двумя плечами. пантографы и четырехканальные скрещенные пантографы с двумя плечами; по быстродействию их можно разделить на пантографы высокоскоростные и пантографы нормальной скорости; По применению их можно разделить на пантографы постоянного тока и пантографы переменного тока; По количеству слоев корпуса пантографа их можно разделить на однослойные пантографы и двухслойные пантографы.

Пантограф |

Пантограф — это устройство, которое устанавливается на крыше электропоезда для сбора энергии с помощью подвесного троса. Он поднимается или опускается в зависимости от натяжения проволоки. Обычно используется один провод с обратным током, проходящим через дорожку. Это распространенный тип токоприемника. Обычно используется один провод, а обратный ток проходит через дорожку.

Система электропередачи для современных электрических рельсовых систем состоит из верхнего несущего провода (известного как контактная сеть), к которому подвешен контактный провод.Пантограф подпружинен и прижимает контактный башмак к нижней стороне контактного провода, чтобы потреблять электричество, необходимое для движения поезда. Стальные рельсы гусениц действуют как обратный электрический ток. По мере движения поезда контактный башмак скользит по проводу и может создавать акустические стоячие волны в проводах, которые нарушают контакт и ухудшают токосъем. Это означает, что в некоторых системах соседние пантографы не разрешены.

Пантографы с воздушными проводами в настоящее время являются доминирующей формой сбора тока для современных электропоездов, потому что, хотя и более хрупкие, чем система с третьим рельсом, они позволяют использовать более высокие напряжения.

Пантографы

обычно приводятся в действие сжатым воздухом от тормозной системы транспортного средства, чтобы поднять блок и удерживать его у проводника, или, когда для растяжения используются пружины, для его опускания. В качестве меры предосторожности против потери давления во втором случае рычаг удерживается в нижнем положении защелкой. В высоковольтных системах такая же подача воздуха используется для «гашения» электрической дуги при использовании автоматических выключателей, устанавливаемых на крыше.

Пантографы могут иметь одинарное или двойное плечо.Пантографы с двойным захватом обычно тяжелее, требуют большей мощности для подъема и опускания, но также могут быть более отказоустойчивыми.


Видео;


Источник: wikipedia.com;

Использование пантографа

Изобретение пантографа, гениального инструмента для копирования и изменения размеров изображений датируется по крайней мере 1600-ми годами. Несмотря на то, что он кажется примитивным, он имеет особые преимущества перед современными цифровыми изображениями в плане изменения размера, поскольку мы увидим.

Я купил свой винтажный пантограф K&E Model 1144 21 «за песню на аукционе, и это был неотъемлемая часть моего набора инструментов с тех пор. Вы найдете ссылки для получения дополнительной информации о покупке — и изготовление собственных пантографов в конце этой статьи.

Основные элементы пантографа — четыре масштабных планки (или, если хотите, две пары навесных стержни), изготовленные из твердой древесины, композитного материала или даже картона, при этом пары перевернуты в противоположные стороны и удерживаются вместе с помощью штифтовых или резьбовых соединителей (на моем пантографе резьбовые проушины), которые позволяют переменные увеличения (и уменьшения), которые будут перенесены с исходного изображения на пустое лист.

При правильной сборке точка опоры, индикатор и острие карандаша будут находиться на прямой линии с одним другой, и внутренняя часть пантографа будет напоминать по форме параллелограмм:

В этом примере я хочу увеличить масштаб проекта Fred Flounder 1/4 «(план FF1) до правильного Шкала 1/2 дюйма (или полная шкала) для нанесения контура тела на мою деревянную ложу.

Ссылаясь на приведенные выше и подробные фотографии ниже, критические механические части пантографа это: точка опоры, прикрепленная к вашей рабочей поверхности, обычно с помощью зажима или кнопок, таких как нажимные штифты. я использовать пару штифтов, вставленных через точку опоры в пару предварительно просверленных отверстий на моем ламинате верхняя. Думайте о точке опоры как о небольших тисках, фиксирующих и размещающих в противном случае подвижные части пантограф:

Поворотная или скользящая опора, которая уравновешивает используемый пантограф:

Индикатор с острием иглы, который во время использования повторяет линии оригинала:

И острие карандаша, переносящее линии изображения на заготовку.Обратите внимание, что это единственный часть пантографа, к которой вы дотронетесь во время переноса. Ваши глаза будут прикованы к оригинала, перемещая точку трассировщика по линиям, которые нужно скопировать, при этом кончики ваших пальцев будут при копировании слегка надавливайте на кончик карандаша.

Как пользоваться пантографом

Хотя размер фоновой сетки загруженного плана Фреда Флаундера составляет 1/4 «x 1/4» на квадрат, фактический размер квадрата указан как 1/2 «x 1/2», поэтому увеличение оригинала составляет 200%. обязательный.(Вы, конечно, можете просто увеличить его на своем копировальном аппарате, но эта статья посвящена использованию пантограф!). Перед настройкой всегда измеряйте размер сетки оригинала с помощью правила. пантограф.

Сердце пантографа — это набор регулируемых масштабных полос, на которых странно выглядящие рисунки цифр и сквозные отверстия для разъемов. Различные приращения для регулировки отмечены на парных полосах в зависимости от используемого пантографа.

Из-за физических ограничений типичного пантографа варианты промежуточной регулировки всегда более ограничены по мере увеличения масштабирования. На моем устройстве для меньшего масштабирования (x2 или x3 для пример) предлагается шаг 1/8; на самом большом пределе масштабирования юнита вы переходите от x7 к одинарная регулировка х8 без посредников — бери или уходи! И это колоссально увеличение, так что я надеюсь, что у вас есть отличная большая рабочая поверхность . .. и отличный большой лист бумаги.

На этой фотографии изображена пара «двоек», которые будут соединены винтовой проушиной, соответствующей к увеличению нашего проекта в 2 раза (или 200%). Не затягивайте соединение слишком сильно — оно должно быть просто слегка ослабить, чтобы штанги двигались без трения:

Повторите то же соединение на противоположной паре стержней.

Отрегулировав пантограф и зафиксировав его опорой, поместите исходное изображение на место. вашу рабочую поверхность так, чтобы кончик метки совпал с линией, которую вы хотите скопировать.Целлофановая лента закрепляет оригинал на рабочей поверхности.

Теперь, используя чистую бумагу размером как минимум в два раза больше оригинала, расположите ее параллельно оригинала и под острием карандаша, но держите острие слегка приподнятым, пока настраиваете расположение бумаги до тех пор, пока вы не убедите себя, что, когда вы обводите оригинал, кончик карандаша ограничится чистым листом! Нет смысла увеличивать оригинал, если что-то попадает на ваш рабочая поверхность. ..Закрепите заготовку изолентой, и вы готовы к работе.

Следя за линией оригинала, которую вы хотите скопировать, проведите по ней трассирующей иглой, перемещая кончик карандаша, слегка надавливая кончиками пальцев. Вот карандаш:

Чтобы создать копию, нужно совсем немного надавить на точку. Я использую свой мизинец, чтобы балансируйте его, пока я тщательно отслеживаю линию на оригинале с трассером.Вы будете экспериментировать и найди свой собственный путь.

Да, речь идет о точности, но больше о том, чтобы немного ускориться и продолжить движение пока вы не завершите каждый план, который хотите скопировать. Как и все, это требует практики, но очень легко освоить.

Вывод

С настроенным механизмом на выполнение этого наброска ушло не более двух минут. Это почти так же быстро как цифровое увеличение на вашем копировальном аппарате, и в конечном итоге намного дешевле. Вместо копировальной бумаги я использую толстые карточки или тонкий картон в качестве заготовок для увеличенных изображений. шаблоны, чтобы их можно было обрезать, сохранять и многократно использовать в качестве шаблонов. Оба невозможно запустить через мой собственный копировальный аппарат.

Опять же, точность линии вторична по отношению к увеличению до правильного масштаба. После все, вы будете переделывать свое увеличенное изображение на деревянной ложи, когда доберетесь до своего скамейка.

Щелкните здесь, чтобы приобрести собственный пантограф и просмотреть больше
Маркировочные и измерительные инструменты от Highland Woodworking



Кевин Макгуайр создает новаторские игрушки в винтажном стиле для молодежи. Проверьте его Веб-сайт здесь или отправьте ему электронное письмо на [email protected] com . Вернуться к Wood News титульная страница
Пантограф

— Викисловарь

Английский [править]

Оригинальный ромбовидный рельс пантограф

Альтернативные формы [править]

Этимология [править]

Из французского pantographe , из panto- (от древнегреческого παντός (pantós), родительного падежа единственного числа πᾶν (pân, «все»)) и -graphe (из γρά6φ , «написать»))

Произношение [править]

  • (UK) IPA (ключ) : / ˈpantəɡɹɑːf /, / ˈpantəɡɹaf /

Существительное [редактировать]

пантограф ( множественное число пантограф )

  1. Механическое соединение, основанное на параллелограммах, заставляющее два объекта двигаться параллельно; особенно в качестве вспомогательного средства для рисования.
    Пантограф можно отрегулировать для создания масштабированных или точных копий.
  2. В более широком смысле, структура поперечных стержней, соединенных таким образом, что она может расширяться и сжиматься, как гармошка, например, в зеркале пантографа или ножничном подъемнике.
  3. Шаблон, напечатанный на документе, упрощающий копирование.
    Меня впечатлило качество пантографа ; На оригинале этого не заметил, но копии были испещрены неприятными линиями.
  4. (железнодорожный транспорт) Проводящее устройство аналогичной формы, теперь обычно Z-образное, которое собирает электрический ток от воздушных линий для поездов и трамваев.
Производные термины [править]
Связанные термины [править]
Переводы [править]

раздвижная конструкция в виде гармошки

шаблон для затруднения ксерокопирования

железнодорожный транспорт: устройство для сбора электрического тока с воздушных линий

Приведенные ниже переводы необходимо проверить и вставить выше в соответствующие таблицы переводов, удалив все числа. Числа не обязательно совпадают с числами в определениях. См. Инструкции в Викисловаре: Макет статьи § Переводы.

Проверяемые переводы

Современная Z-образная рейка пантограф

Дополнительная литература [править]

Глагол [править]

пантограф ( простое настоящее в единственном числе от третьего лица пантограф , причастие настоящего пантографирование , простое причастие прошедшего и прошедшего времени пантографическое )

  1. Для гравировки с помощью системы пантографа (параллельное соединение).

Дополнительная литература [редактировать]

Как работает пантограф? | блог @ CACM

Герберт Брудерер
2 марта, 2020
комментариев

Пантографы (см. Рис. 1–2) широко использовались на протяжении веков; например, в топографии и вышивке. С помощью этих устройств рисунки можно увеличивать и уменьшать.

Изобретателем считается Кристоф Шайнер из Германии (1603 г.). Однако Герон Александрийский (I век) уже разработал пантограф, который, однако, работал с зубчатым колесом.

Рис. 1: Пантограф.
Немецкая компания Ott в Кемптене была одним из
крупнейших производителей математических инструментов.
Кредит: Vermessungsamt, Аарау, Швейцария

Рис. 2: Пантограф.

Движущимся стилусом можно обвести периметр рисунка.
Перо для рисования одновременно воспроизводит рисунок.
Кредит: Исторический музей Тургау, Замок Фрауэнфельд, Швейцария

Аналоговый прибор (см. Рис. 3) состоит из подвижного рычага из дерева, металла или пластика. Он представляет собой параллелограмм. Противоположные внутренние углы равны, а сумма двух смежных внутренних углов составляет 180 °. Две диагонали делятся пополам. Стержни соединяются посредством шарнирных соединений.Столб (фиксированный шарнир), указатель и перо для рисования лежат на прямой линии.

Рис. 3: Пантограф.
Для уменьшения рисунка A пантограф закреплен на штанге P. С помощью регулируемых стержней определяется заданное соотношение.
Контрольной точкой T очерчивается контур чертежа A. Ручка для рисования D создает аналогичную фигуру в выбранном масштабе.
Если поменять местами перо и стрелку, рисунок увеличивается.

Пояснение

Из первой теоремы о перехвате (Фалес Милетский) следует, что:

PJ1: PJ2 = PD: PT

PJ2: PJ1 = PT: PD

PJ1: J1J2 = PD: DT

PJ2: J1J2 = PT: DT.

Пример

PJ1: PJ2 = 6: 12 увеличение вдвое (до 200%)

PJ2: PJ1 = 12: 6 уменьшение вдвое (до 50%).

Примечание

Пантограф Coradi (Цюрих) с длиной шкалы 65 см обеспечивает увеличение и уменьшение от 0,05 до 0,8:

1/20, 1/12, 1/10, 1/8, 1/6, 1/5, ¼, 1/3, 2/5, 2/3, ¾, 4/5, ½, 1/1 , 5/4, 4/3, 3/5, 3/8, 2/3.

Ссылки

Bruderer, H .: Meilensteine ​​der Rechentechnik, De Gruyter Oldenbourg, Берлин / Бостон, 2-е издание 2018 г., 2 тома, 1600 страниц, https: // www.degruyter.com/view/product/480555 и https://www.degruyter.com/view/product/503373

Bruderer, H .: Milestones in Analog and Digital Computing, Springer Nature Switzerland AG, Cham, 3-е издание 2020 г., 2 тома, прим. 2000 страниц, https://www.springer.com/de/book/9783030409739

Coradi, G . : Mathematisch-Mechanisches Institut G. Coradi, Цюрих. Verzeichnis über Mathematische Präzisions-Instrumente, Цюрих, 1915, 48 страниц

Драхманн, А.Г .: Механическая технология греческой и римской античности.Исследование литературных источников, Эйнар Мунксгаард, Копенгаген 1963, 220 страниц

Jordan, W., Eggert, O., and Berroth, A .: Handbuch der Vermessungstechnik, volume 2: Feld- und Landmessung, J. B. Metzlersche Verlagsbuchhandlung, Stuttgart, 10-е издание 1950 г., xvi, 640 страниц

Kronauer, J.H .: Schwebender Pantograph Гольдшмида, в: Schweizerische polytechnische Zeitschrift, том 9, 1864, выпуск 5, страницы 157–158

von Braunmühl, A .: Christoph Scheiner als Mathematiker, Physiker und Astronom, Buchnersche Verlagsbuchhandlung, Bamberg 1891, vi, 92 страницы.

Герберт Брудерер — бывший преподаватель дидактики информатики в ETH Zürich. Совсем недавно он стал историком технологий. [email protected], [email protected]


Записей не найдено

Что такое пантограф? Как они используются в электрических рельсовых двигателях? — Магистр инженерного дела

Если вы когда-нибудь видели электрический рельсовый двигатель, то вы должны заметить, что двигатель питается от воздушных проводов с помощью пантографа.Возникает вопрос, что такое Пантограф?

Добро пожаловать в магистратуру инженерного дела.

Пантограф представляет собой набор шарнирных рычагов, закрепленных на крыше двигателя. Он разворачивается и тянется по вертикальной оси. Горизонтальный конец пантографа называется головкой. Эта голова оснащена углеродной полосой. Их количество и типы зависят от характера и силы передаваемого тока, переменного или постоянного тока. Эти углеродные полосы проходят вдоль контактного провода цепной цепи, таким образом улавливая электричество, необходимое для питания тяговых двигателей двигателя.


Контактная сеть сложнее простого силового кабеля. Он состоит из посыльных тросов, контактных проводов, капельниц, стабилизаторов и натяжных устройств. Все эти элементы через равные промежутки времени поддерживаются серией мачт. Архитектура контактной сети спроектирована таким образом, что даже на высокой скорости контакт между контактным проводом контактной сети и пантографом остается постоянным и непрерывным.

Кабель воздушной линии настолько тяжелый, что подвешенный между двумя точками, они не образуют прямую линию, а тонут из-за своего веса.Для более высокой скорости и для обеспечения непрерывного контакта между цепной линией и головкой пантографа, что позволяет избежать чрезмерных потерь мощности, контактный провод цепной передачи необходимо поддерживать в горизонтальном положении. Он также должен быть достаточно жестким, чтобы динамически взаимодействовать с пантографом.

Контактный провод поддерживается через равные промежутки времени капельницами. Благодаря этим капельницам и натяжным нагрузкам контактный провод удерживается в горизонтальной оси с контролируемым уровнем жесткости.

Добавить комментарий

Ваш адрес email не будет опубликован.
