Паропроницаемость строительных материалов (таблица и понятие)

Теплоизоляционные материалы
1 Плиты из пенополистиролаДо 100,05
2 То же 10 — 120,05
3 « 12 — 140,05
4 «14-150,05
5 «15-170,05
6 «17-200,05
7 «20-250,05
8 «25-300,05
9 «30-350,05
10 «35-380,05
11 Плиты из пенополистирола с графитовыми добавками15-200,05
12 То же20-250,05
13 Экструдированный пенополистирол25-330,005
14 То же35-450,005
15 Пенополиуретан800,05
16 То же600,05
17 «400,05
18 Плиты из резольно-фенолформальдегидного пенопласта800,23
19 То же500,23
20 Перлитопластбетон2000,008
21 То же1000,008
22 Перлитофосфогелевые изделия3000,2
23 То же2000,23
24 Теплоизоляционные изделия из вспененного синтетического каучука60-950,003
25 Плиты минераловатные из каменного волокна1800,3
26 То же40-1750,31
27 «80-1250,32
28 «40-600,35
29 «25-500,37
30 Плиты из стеклянного штапельного волокна850,5
31 То же750,5
32 «600,51
33 «450,51
34 «350,52
35 «300,52
36 «200,53
37 «170,54
38 «150,55
39 Плиты древесно-волокнистые и древесно-стружечные10000,12
40 То же8000,12
41 «6000,13
42 «4000,19
43 Плиты древесно-волокнистые и древесно-стружечные2000,24
44 Плиты фибролитовые и арболит на портландцементе5000,11
45 То же4500,11
46 «4000,26
47 Плиты камышитовые3000,45
48 То же2000,49
49 Плиты торфяные теплоизоляционные3000,19
50 То же2000,49
51 Пакля1500,49
52 Плиты из гипса13500,098
53 То же11000,11
54 Листы гипсовые обшивочные (сухая штукатурка)10500,075
55 То же8000,075
56 Изделия из вспученного перлита на битумном связующем3000,04
57 То же2500,04
58 «2250,04
59 «2000,04
Засыпки
60 Гравий керамзитовый6000,23
61 То же500
0,23
62 «4500,235
63 Гравий керамзитовый4000,24
64 То же3500,245
65 «3000,25
66 «2500,26
67 «2000,27
68 Гравий шунгизитовый (ГОСТ 32496)7000,21
69 То же6000,22
70 «5000,22
71 «4500,22
72 «4000,23
73 Щебень шлакопемзовый и аглопоритовый (ГОСТ 32496)8000,22
74 То же7000,23
75 «6000,24
76 «5000,25
77 «4500,255
78 «4000,26
79 Пористый гравий с остеклованной оболочкой из доменного и ферросплавного шлаков (ГОСТ 25820)7000,22
80 То же6000,235
81 «5000,24
82 «4000,245
83 Щебень и песок из перлита вспученного (ГОСТ 10832)5000,26
84 То же4000,3
85 «3500,3
86 «3000,34
87 Вермикулит вспученный (ГОСТ 12865)2000,23
88 То же1500,26
89 «1000,3
90 Песок для строительных работ (ГОСТ 8736)16000,17
Конструкционные и конструкционно-теплоизоляционные материалы
Бетоны на заполнителях из пористых горных пород
91 Туфобетон18000,09
92 То же16000,11
93 «14000,11
94 «12000,12
95 Бетон на литоидной пемзе16000,075
96 То же14000,083
97 «12000,098
98 «10000,11
99 «8000,12
100 Бетон на вулканическом шлаке16000,075
101 То же14000,083
102 «12000,09
103 «10000,098
104 «8000,11
Бетоны на искусственных пористых заполнителях
105 Керамзитобетон на керамзитовом песке18000,09
106 То же16000,09
107 «14000,098
108 «12000,11
109 «10000,14
110 «8000,19
111 «6000,26
112 «5000,3
113 Керамзитобетон на кварцевом песке с умеренной (до Vв=12%) поризацией)12000,075
114 То же10000,075
115 «8000,075
116 Керамзитобетон на перлитовом песке10000,15
117 То же8000,17
118 Керамзитобетон беспесчаный7000,145
119 То же6000,155
120 «5000,165
121 «4000,175
122 «3000,195
123 Шунгизитобетон14000,098
124 То же12000,11
125 «10000,14
126 Перлитобетон12000,15
127 То же10000,19
128 «8000,26
129 Перлитобетон6000,3
130 Бетон на шлакопемзовом щебне18000,075
131 То же16000,09
132 «14000,098
133 «12000,11
134 «10000,11
135 Бетон на остеклованном шлаковом гравии18000,08
136 То же16000,085
137 «14000,09
138 «12000,10
139 «10000,11
140 Мелкозернистые бетоны на гранулированных доменных и ферросплавных (силикомарганца и ферромарганца) шлаках18000,083
141 То же16000,09
142 «14000,098
143 «12000,11
144 Аглопоритобетон и бетоны на заполнителях из топливных шлаков18000,075
145 То же16000,083
146 «14000,09
147 «12000,11
148 «10000,14
149 Бетон на зольном обжиговом и безобжиговом гравии14000,09
150 То же12000,11
151 «10000,12
152 Вермикулитобетон800
153 То же6000,15
154 «4000,19
155 «3000,23
Бетоны особо легкие на пористых заполнителях и ячеистые
156 Полистиролбетон на портландцементе (ГОСТ 32929)6000,068
157 То же5000,075
158 «4000,085
159 «3500,09
160 «3000,10
161 «
2500,11
162 «2000,12
163 «1500,135
164 Полистиролбетон модифицированный на шлакопортландцементе5000,075
165 То же4000,08
166 «3000,10
167 «2500,11
168 «2000,12
169 Газо- и пенобетон на цементном вяжущем10000,11
170 То же8000,14
171 «6000,17
172 «4000,23
173 Газо- и пенобетон на известняковом вяжущем10000,13
174 То же8000,16
175 «6000,18
176 «500
0,235
177 Газо- и пенозолобетон на цементном вяжущем12000,085
178 То же10000,098
179 «8000,12
Кирпичная кладка из сплошного кирпича
180 Глиняного обыкновенного на цементно-песчаном растворе18000,11
181 Глиняного обыкновенного на цементно-шлаковом растворе17000,12
182 Глиняного обыкновенного на цементно-перлитовом растворе16000,15
183 Силикатного на цементно-песчаном растворе18000,11
184 Трепельного на цементно-песчаном растворе12000,19
185 То же10000,23
186 Шлакового на цементно-песчаном растворе15000,11
Кирпичная кладка из пустотного кирпича
187 Керамического пустотного плотностью 1400 кг/м3 (брутто) на цементно-песчаном растворе16000,14
188 Керамического пустотного плотностью 1300 кг/м3 (брутто) на цементно-песчаном растворе14000,16
189 Керамического пустотного плотностью 1000 кг/м3  (брутто) на цементно-песчаном растворе12000,17
190 Силикатного одиннадцатипустотного на цементно-песчаном растворе15000,13
191 Силикатного четырнадцатипустотного на цементно-песчаном растворе14000,14
Дерево и изделия из него
192 Сосна и ель поперек волокон5000,06
193 Сосна и ель вдоль волокон5000,32
194 Дуб поперек волокон7000,05
195 Дуб вдоль волокон7000,3
196 Фанера клееная6000,02
197 Картон облицовочный10000,06
198 Картон строительный многослойный6500,083
Конструкционные материалы
Бетоны
199 Железобетон25000,03
200 Бетон на гравии или щебне из природного камня24000,03
201 Раствор цементно-песчаный18000,09
202 Раствор сложный (песок, известь, цемент)17000,098
203 Раствор известково-песчаный16000,12
Облицовка природным камнем
204 Гранит, гнейс и базальт28000,008
205 Мрамор28000,008
206 Известняк20000,06
207 То же18000,075
208 «16000,09
209 «14000,11
210 Туф20000,075
211 То же18000,083
212 «16000,09
213 «14000,098
214 «12000,11
215 «10000,11
Материалы кровельные, гидроизоляционные, облицовочные и рулонные покрытия для полов
216 Листы асбестоцементные плоские18000,03
217 То же16000,03
218 Битумы нефтяные строительные и кровельные14000,008
219 То же12000,008
220 «10000,008
221 Асфальтобетон21000,008
222 Рубероид, пергамин, толь600
223 Пенополиэтилен260,001
224 То же300,001
225 Линолеум поливинилхлоридный на теплоизолирующей подоснове18000,002
226 То же16000,002
227 Линолеум поливинилхлоридный на тканевой основе18000,002
228 То же16000,002
229 «14000,002
Металлы и стекло
230 Сталь стержневая арматурная78500
231 Чугун72000
232 Алюминий26000
233 Медь85000
234 Стекло оконное25000
235 Плиты из пеностекла80-1000,006
236 То же101-1200,006
237 То же121- 1400,005
238 То же141- 1600,004
239 То же161- 2000,004

Таблицы паропроницаемости строительных материалов и изделий

Теплоизоляционные материалы
1 Плиты из пенополистиролаДо 100,05
2 То же 10 — 120,05
3 « 12 — 140,05
4 «14-150,05
5 «15-170,05
6 «17-200,05
7 «20-250,05
8 «25-300,05
9 «30-350,05
10 «35-380,05
11 Плиты из пенополистирола с графитовыми добавками15-200,05
12 То же20-250,05
13 Экструдированный пенополистирол25-330,005
14 То же35-450,005
15 Пенополиуретан800,05
16 То же600,05
17 «400,05
18 Плиты из резольно-фенолформальдегидного пенопласта800,23
19 То же500,23
20 Перлитопластбетон2000,008
21 То же1000,008
22 Перлитофосфогелевые изделия3000,2
23 То же2000,23
24 Теплоизоляционные изделия из вспененного синтетического каучука60-950,003
25 Плиты минераловатные из каменного волокна1800,3
26 То же40-1750,31
27 «80-1250,32
28 «40-600,35
29 «25-500,37
30 Плиты из стеклянного штапельного волокна850,5
31 То же750,5
32 «600,51
33 «450,51
34 «350,52
35 «300,52
36 «200,53
37 «170,54
38 «150,55
39 Плиты древесно-волокнистые и древесно-стружечные10000,12
40 То же8000,12
41 «6000,13
42 «4000,19
43 Плиты древесно-волокнистые и древесно-стружечные2000,24
44 Плиты фибролитовые и арболит на портландцементе5000,11
45 То же4500,11
46 «4000,26
47 Плиты камышитовые3000,45
48 То же2000,49
49 Плиты торфяные теплоизоляционные3000,19
50 То же2000,49
51 Пакля1500,49
52 Плиты из гипса13500,098
53 То же11000,11
54 Листы гипсовые обшивочные (сухая штукатурка)10500,075
55 То же8000,075
56 Изделия из вспученного перлита на битумном связующем3000,04
57 То же2500,04
58 «2250,04
59 «2000,04
Засыпки
60 Гравий керамзитовый6000,23
61 То же5000,23
62 «4500,235
63 Гравий керамзитовый4000,24
64 То же3500,245
65 «3000,25
66 «2500,26
67 «2000,27
68 Гравий шунгизитовый (ГОСТ 32496)7000,21
69 То же6000,22
70 «5000,22
71 «4500,22
72 «4000,23
73 Щебень шлакопемзовый и аглопоритовый (ГОСТ 32496)8000,22
74 То же7000,23
75 «6000,24
76 «5000,25
77 «4500,255
78 «4000,26
79 Пористый гравий с остеклованной оболочкой из доменного и ферросплавного шлаков (ГОСТ 25820)7000,22
80 То же6000,235
81 «5000,24
82 «4000,245
83 Щебень и песок из перлита вспученного (ГОСТ 10832)5000,26
84 То же4000,3
85 «3500,3
86 «3000,34
87 Вермикулит вспученный (ГОСТ 12865)2000,23
88 То же1500,26
89 «1000,3
90 Песок для строительных работ (ГОСТ 8736)16000,17
Конструкционные и конструкционно-теплоизоляционные материалы
Бетоны на заполнителях из пористых горных пород
91 Туфобетон18000,09
92 То же16000,11
93 «14000,11
94 «12000,12
95 Бетон на литоидной пемзе16000,075
96 То же14000,083
97 «12000,098
98 «10000,11
99 «8000,12
100 Бетон на вулканическом шлаке16000,075
101 То же14000,083
102 «12000,09
103 «10000,098
104 «8000,11
Бетоны на искусственных пористых заполнителях
105 Керамзитобетон на керамзитовом песке18000,09
106 То же16000,09
107 «14000,098
108 «12000,11
109 «10000,14
110 «8000,19
111 «6000,26
112 «5000,3
113 Керамзитобетон на кварцевом песке с умеренной (до Vв=12%) поризацией)12000,075
114 То же10000,075
115 «8000,075
116 Керамзитобетон на перлитовом песке10000,15
117 То же8000,17
118 Керамзитобетон беспесчаный7000,145
119 То же6000,155
120 «5000,165
121 «4000,175
122 «3000,195
123 Шунгизитобетон14000,098
124 То же12000,11
125 «10000,14
126 Перлитобетон12000,15
127 То же10000,19
128 «8000,26
129 Перлитобетон6000,3
130 Бетон на шлакопемзовом щебне18000,075
131 То же16000,09
132 «14000,098
133 «12000,11
134 «10000,11
135 Бетон на остеклованном шлаковом гравии18000,08
136 То же16000,085
137 «14000,09
138 «12000,10
139 «10000,11
140 Мелкозернистые бетоны на гранулированных доменных и ферросплавных (силикомарганца и ферромарганца) шлаках18000,083
141 То же16000,09
142 «14000,098
143 «12000,11
144 Аглопоритобетон и бетоны на заполнителях из топливных шлаков18000,075
145 То же16000,083
146 «14000,09
147 «12000,11
148 «10000,14
149 Бетон на зольном обжиговом и безобжиговом гравии14000,09
150 То же12000,11
151 «10000,12
152 Вермикулитобетон800
153 То же6000,15
154 «4000,19
155 «3000,23
Бетоны особо легкие на пористых заполнителях и ячеистые
156 Полистиролбетон на портландцементе (ГОСТ 32929)6000,068
157 То же5000,075
158 «4000,085
159 «3500,09
160 «3000,10
161 «2500,11
162 «2000,12
163 «1500,135
164 Полистиролбетон модифицированный на шлакопортландцементе5000,075
165 То же4000,08
166 «3000,10
167 «2500,11
168 «2000,12
169 Газо- и пенобетон на цементном вяжущем10000,11
170 То же8000,14
171 «6000,17
172 «4000,23
173 Газо- и пенобетон на известняковом вяжущем10000,13
174 То же8000,16
175 «6000,18
176 «5000,235
177 Газо- и пенозолобетон на цементном вяжущем12000,085
178 То же10000,098
179 «8000,12
Кирпичная кладка из сплошного кирпича
180 Глиняного обыкновенного на цементно-песчаном растворе18000,11
181 Глиняного обыкновенного на цементно-шлаковом растворе17000,12
182 Глиняного обыкновенного на цементно-перлитовом растворе16000,15
183 Силикатного на цементно-песчаном растворе18000,11
184 Трепельного на цементно-песчаном растворе12000,19
185 То же10000,23
186 Шлакового на цементно-песчаном растворе15000,11
Кирпичная кладка из пустотного кирпича
187 Керамического пустотного плотностью 1400 кг/м3 (брутто) на цементно-песчаном растворе16000,14
188 Керамического пустотного плотностью 1300 кг/м3 (брутто) на цементно-песчаном растворе14000,16
189 Керамического пустотного плотностью 1000 кг/м3  (брутто) на цементно-песчаном растворе12000,17
190 Силикатного одиннадцатипустотного на цементно-песчаном растворе15000,13
191 Силикатного четырнадцатипустотного на цементно-песчаном растворе14000,14
Дерево и изделия из него
192 Сосна и ель поперек волокон5000,06
193 Сосна и ель вдоль волокон5000,32
194 Дуб поперек волокон7000,05
195 Дуб вдоль волокон7000,3
196 Фанера клееная6000,02
197 Картон облицовочный10000,06
198 Картон строительный многослойный6500,083
Конструкционные материалы
Бетоны
199 Железобетон25000,03
200 Бетон на гравии или щебне из природного камня24000,03
201 Раствор цементно-песчаный18000,09
202 Раствор сложный (песок, известь, цемент)17000,098
203 Раствор известково-песчаный16000,12
Облицовка природным камнем
204 Гранит, гнейс и базальт28000,008
205 Мрамор28000,008
206 Известняк20000,06
207 То же18000,075
208 «16000,09
209 «14000,11
210 Туф20000,075
211 То же18000,083
212 «16000,09
213 «14000,098
214 «12000,11
215 «10000,11
Материалы кровельные, гидроизоляционные, облицовочные и рулонные покрытия для полов
216 Листы асбестоцементные плоские18000,03
217 То же16000,03
218 Битумы нефтяные строительные и кровельные14000,008
219 То же12000,008
220 «10000,008
221 Асфальтобетон21000,008
222 Рубероид, пергамин, толь600
223 Пенополиэтилен260,001
224 То же300,001
225 Линолеум поливинилхлоридный на теплоизолирующей подоснове18000,002
226 То же16000,002
227 Линолеум поливинилхлоридный на тканевой основе18000,002
228 То же16000,002
229 «14000,002
Металлы и стекло
230 Сталь стержневая арматурная78500
231 Чугун72000
232 Алюминий26000
233 Медь85000
234 Стекло оконное25000
235 Плиты из пеностекла80-1000,006
236 То же101-1200,006
237 То же121- 1400,005
238 То же141- 1600,004
239 То же161- 2000,004

Таблица паропроницаемости различных строительных материалов

В отечественных нормах сопротивление паропроницаемости (сопротивление паропроницанию Rп, м2ч Па/мг) нормируется в главе 6 “Сопротивление паропроницанию ограждающих конструкций” СНиП II-3-79 (1998) “Строительная теплотехника”.

Международные стандарты паропроницаемости строительных материалов приводятся в стандартах ISO TC 163/SC 2 и ISO/FDIS 10456:2007(E) – 2007 год.

Показатели коэффициента сопротивления паропроницанию определяются на основании международного стандарта ISO 12572 “Теплотехнические свойства строительных материалов и изделий – Определение паропроницаемости”.

Показатели паропроницаемости для международных норм ISO определялись лабораторным способом на выдержанных во времени (не только что выпущенных) образцах строительных материалов. Паропроницаемость определялась для строительных материалов в сухом и влажном состоянии.В отечественном СНиП приводятся лишь расчетные данные паропроницаемости при массовом отношении влаги в материале w, %, равном нулю.Поэтому для выбора строительных материалов по паропроницаемости при дачном строительстве лучше ориентироваться на международные стандарты ISO, котрые определяют паропроницаемость “сухих” строительных материалов при влажности менее 70% и “влажных” строительных материалов при влажности более 70%. Помните, что при оставлении “пирогов” паропроницаемых стен, паропроницаемость материалов изнутри-кнаружи не должна уменьшаться, иначе постепенно произойдет “замокание” внутренних слоев строительных материалов и значительно увеличится их теплопроводность.

Паропроницаемость материалов изнутри кнаружи отапливаемого дома должна уменьшаться: СП 23-101-2004 Проектирование тепловой защиты зданий, п.8.8:Для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и с большим сопротивлением паропроницанию, чем наружные слои.

По данным Т.Роджерс (Роджерс Т.С. Проектирование тепловой защиты зданий. / Пер. с англ.

– м.: си, 1966) Отдельные слои в многослойных ограждениях следует располагать в такой последовательности, чтобы паропроницаемость каждого слоя нарастала от внутренней поверхности к наружной. При таком расположении слоев водяной пар, попавший в ограждение через внутреннюю поверхность с возрастающей легкостью, будет проходить через все спои ограждения и удаляться из ограждения с наружной поверхности. Ограждающая конструкция будет нормально функционировать, если при соблюдении сформулированного принципа, паропроницаемость наружного слоя, как минимум, в 5 раз будет превышать паропроницаемость внутреннего слоя.

Механизм паропроницаемости строительных материалов:

При низкой относительной влажности влага из атмосферы транспортируется через поры строительных материаловв виде отдельных молекул водяного пара. При повышении относительной влажности поры строительных материалов начинают заполняться жидкостью и начинают работать механизмы смачивания и капиллярного подсоса. При повышении влажности строительного материала его паропроницаемость увеличивается (снижается коэффициент сопротивления паропроницаемости).

Пример пренебрежения паропроницаемостью строительных материалов в многослойных стенах: укрытие деревянных стен паронепроницаемым рубероидом привело к биологическому разрушению дерева в условиях постоянного увлажнения. При укрытии ячеистых бетонов паронепроницаемыми материалами(кирпичная кладка, ЭППС) происходит переувлажнение стен и их постепенное разрушение при периодическом промерзании.

Показатели паропроницаемости “сухих” строительных материалов по ISO/FDIS 10456:2007(E) применимы для внутренних конструкций отапливаемых зданий. Показатели паропроницаемости “влажных” строительных материалов применимы для всех наружных конструкций и внутрених конструкций неотапливаемых зданий или дачных домов с переменным (временным) режимом отопления.

ТАБЛИЦА СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Таблицаплотности, теплопроводности ипаропроницаемости различных строительныхматериалов.Основные эффективные теплоизоляционные,гидроизоляционные и пароизоляционныематериалы выделены.

Приведенысредние значения для материалов различныхпроизводителей. Более точные данные потеплоизоляционным материалам см. тут.

Материал Плотность, кг/м3 Теплопроводность, Вт/(м*С) Паропроницаемость,Мг/(м*ч*Па) Эквивалентная1(при сопротивлении теплопередаче = 4,2м2*С/Вт)   толщина, м Эквивалентная2(при сопротивление паропроницанию =1,6м2*ч*Па/мг) толщина, м Железобетон 2500 1.69 0.03 7.10 0.048 Бетон 2400 1.51 0.03 6.34 0.048 Керамзитобетон 1800 0.66 0.09 2.77 0.144 Керамзитобетон 500 0.14 0.30 0.59 0.48 Кирпич красный глиняный 1800 0.56 0.11 2.35 0.176 Кирпич, силикатный 1800 0.70 0.11 2.94 0.176 Кирпич керамический пустотелый (брутто1400) 1600 0.41 0.14 1.72 0.224 Кирпич керамический пустотелый (брутто1000) 1200 0.35 0.17 1.47 0.272 Пенобетон 1000 0.29 0.11 1.22 0.176 Пенобетон 300 0.08 0.26 0.34 0.416 Гранит 2800 3.49 0.008 14.6 0.013 Мрамор 2800 2.91 0.008 12.2 0.013 Сосна, ель поперек волокон 500 0.09 0.06 0.38 0.096 Дуб поперек волокон 700 0.10 0.05 0.42 0.08 Сосна, ель вдоль волокон 500 0.18 0.32 0.75 0.512 Дуб вдоль волокон 700 0.23 0.30 0.96 0.48 Фанера клееная 600 0.12 0.02 0.50 0.032 ДСП, ОСП 1000 0.15 0.12 0.63 0.192 ПАКЛЯ 150 0.05 0.49 0.21 0.784 Гипсокартон 800 0.15 0.075 0.63 0.12 Картон облицовочный 1000 0.18 0.06 0.75 0.096 Минвата2000.0700.490.300.784Минвата1000.0560.560.230.896Минвата500.0480.600.200.96ПЕНОПОЛИСТИРОЛЭКТРУДИРОВАННЫЙ330.0310.0130.130.021ПЕНОПОЛИСТИРОЛ ЭКТРУДИРОВАННЫЙ450.0360.0130.130.021Пенополистирол1500.050.050.210.08Пенополистирол1000.0410.050.170.08Пенополистирол400.0380.050.160.08Пенопласт ПВХ 125 0.052 0.23 0.22 0.368 ПЕНОПОЛИУРЕТАН800.0410.050.170.08ПЕНОПОЛИУРЕТАН600.0350.00.150.08ПЕНОПОЛИУРЕТАН400.0290.050.120.08ПЕНОПОЛИУРЕТАН300.0200.050.090.08Керамзит 800 0.18 0.21 0.75 0.336 Керамзит 200 0.10 0.26 0.42 0.416 Песок 1600 0.35 0.17 1.47 0.272 Пеностекло 400 0.11 0.02 0.46 0.032 Пеностекло 200 0.07 0.03 0.30 0.048 АЦП 1800 0.35 0.03 1.47 0.048 Битум 1400 0.27 0.008 1.13 0.013 ПОЛИУРЕТАНОВАЯ МАСТИКА14000.250.000231.050.00036ПОЛИМОЧЕВИНА11000.210.000230.880.00054Рубероид, пергамин 600 0.17 0.001 0.71 0.0016 Полиэтилен 1500 0.30 0.00002 1.26 0.000032 Асфальтобетон 2100 1.05 0.008 4.41 0.0128 Линолеум 1600 0.33 0.002 1.38 0.0032 Сталь 7850 58 0 243 0 Алюминий 2600 221 0 928 0 Медь 8500 407 0 1709 0 Стекло 2500 0.76 0 3.19 0

1- сопротивление теплопередаче ограждающихконструкций жилых зданий в Московскомрегионе, строительство которых начинаетсяс 1 января 2000 года.2 – сопротивлениепаропроницанию внутреннего слоя стеныдвухслойной стены помещения с сухимили нормальным режимом, свыше которогоне требуется определять сопротивлениепаропроницанию ограждающей конструкции.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

    Дата: 31-03-2015Просмотров: 189Комментариев: Рейтинг: 22

Паропроницаемость материала выражена в его способности пропускать водяной пар. Данное свойство противостоять проникновению пара или позволять ему проходить сквозь материал определяется уровнем коэффициента паропроницаемости, который обозначается µ.Это значение, которое звучит как «мю», выступает в качестве относительной величины сопротивления переносу пара в сравнении с характеристиками сопротивления воздуха.

Диаграмма паропроницаемости наиболее распространенных строительных материалов.

Существует таблица, которая отражает способность материала к паропереносу, ее можно увидеть на рис. 1.

Таким образом, значение мю для минеральной ваты равно 1, это указывает на то, что она способна пропускать водяной пар так же хорошо, как и сам воздух. Тогда как это значение для газобетона равно 10, это означает, что он справляется с проведением пара в 10 раз хуже воздуха. Если показатель мю умножить на толщину слоя, выраженную в метрах, это позволит получить равную по уровню паропроницаемости толщину воздуха Sd (м).

Из таблицы видно, что для каждой позиции показатель паропроницаемости указан при разном состоянии. Если заглянуть в СНиП, то можно увидеть расчетные данные показателя мю при отношении влаги в теле материала, приравненном к нулю.

Рисунок 1. Таблица паропроницаемости стройматериаловПо этой причине при приобретении товаров, которые предполагается использовать в процессе дачного строительства, предпочтительнее брать в расчет международные стандарты ISO, так как они определяют показатель мю в сухом состоянии, при уровне влажности не более 70% и показателе влажности более 70%.При выборе строительных материалов, которые лягут в основу многослойной конструкции, показатель мю слоев, находящихся изнутри, должен быть ниже, в противном случае со временем внутри расположенные слои станут намокать, вследствие этого они потеряют свои теплоизоляционные качества.При создании ограждающих конструкций нужно позаботиться об их нормальном функционировании.

Для этого следует придерживаться принципа, который гласит, что уровень мю материала, который расположен в наружном слое, должен в 5 раз или больше превышать упомянутый показатель материала, находящегося во внутреннем слое.При условиях незначительной относительной влажности частички влаги, которые содержатся в атмосфере, проникают сквозь поры строительных материалов, оказываясь там в виде молекул пара. В момент увеличения уровня относительной влажности поры слоев накапливают воду, что становится причиной намокания и капиллярного подсоса.В момент повышения уровня влажности слоя его показатель мю увеличивается, таким образом, уровень сопротивления паропроницаемости снижается.Показатели паропроницаемости неувлажненных материалов применимы в условиях внутренних конструкций построек, которые имеют отопление. А вот уровни паропроницаемости увлажненных материалов применимы для любых конструкций построек, которые не отапливаются.Схема прибора для определения паропроницаемости.Уровни паропроницаемости, которые являются частью наших норм, не во всех случаях эквивалентны показателям, которые принадлежат к международным стандартам.

Так, в отечественных СНиП уровень мю керамзито- и шлакобетона почти не отличается, тогда как по международным стандартам данные отличаются между собой в 5 раз. Уровни паропроницаемости ГКЛ и шлакобетона в отечественных нормах практически одинаковы, а в международных стандартах данные отличаются в 3 раза.Существуют различные способы определения уровня паропроницаемости, что касается мембран, то можно выделить следующие способы:Американский тест с установленной вертикально чашей.Американский тест с перевернутой чашей.Японский тест с вертикальной чашей.Японский тест с перевернутой чашей и влагопоглотителем.Американский тест с вертикальной чашей.В японском тесте используется сухой влагопоглотитель, который расположен под тестируемым материалом. Во всех тестах используется уплотнительный элемент.Вернуться к оглавлениюНекоторые производители указывают на зависимость атмосферы легкости в доме от показателей паропроницаемости строительных материалов.

Однако если даже вы возьмете в расчет данные таблиц, в которых отражены уровни мю каждого материала, и выберете тот, который обладает наиболее высоким показателем, то через стены станет удаляться лишь 4% всего объема удаляемого из помещения пара, тогда как 96% станут устраняться посредством вытяжек и окон.А вот если помещение обклеено виниловыми или флизелиновыми обоями, то стены и вовсе не способны пропускать влагу.Если после строительства не был использован утеплительный материал, то в ветреную погоду или сильный мороз из комнат будет уходить тепло. Кроме того, долговечность стен, которые имеют высокую степень паропроницаемости и низкую плотность, гораздо ниже. Ведь при более высоком уровне паропроницаемости материал больше способен накапливать влагу, которая замерзает при морозах, уменьшая морозостойкость.Производители материалов по типу газобетона или пенобетона хитрят, когда указывают конечную теплопроводность, так как при расчетах используется материал в идеально сухом состоянии.

Если блок, выполненный из газобетона, наберет влагу, то его способности к теплоизоляции будут снижены в 5 раз, таким образом, стены в доме, которые выстроены из этого материала, будут отлично выпускать теплый воздух из помещений. Ситуация ухудшится, если температура снизится, это станет причиной смещения точки росы внутрь стены, конденсат, который образовался в стене, замерзнет.Жидкость, замерзая, увеличится в размерах и станет способствовать разрушению материала. Через некоторое количество циклов замерзания и оттаивания материал полностью придет в негодность.

Поэтому не во всех случаях стоит выбирать тот материал, который имеет высокую степень паропроницаемости.Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении.Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).Битум 0,008Тяжелый бетон 0,03 Автоклавный газобетон 0,12Керамзитобетон 0,075 — 0,09Шлакобетон 0,075 — 0,14Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе) Известковый раствор 0,12 Гипсокартон, гипс 0,075Цементно-песчаная штукатурка 0,09 Известняк (в зависимости от плотности) 0,06 — 0,11Металлы 0ДСП 0,12 0,24Линолеум 0,002 Пенопласт 0,05-0,23Полиурентан твердый, полиуретановая пена0,05 Минеральная вата 0,3-0,6 Пеностекло 0,02 -0,03Вермикулит 0,23 — 0,3Керамзит 0,21-0,26Дерево поперек волокон 0,06 Дерево вдоль волокон 0,32

Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

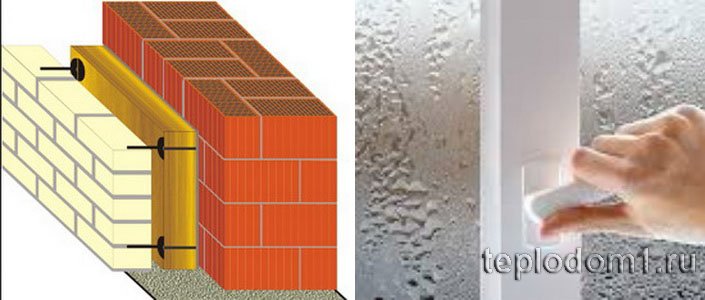

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

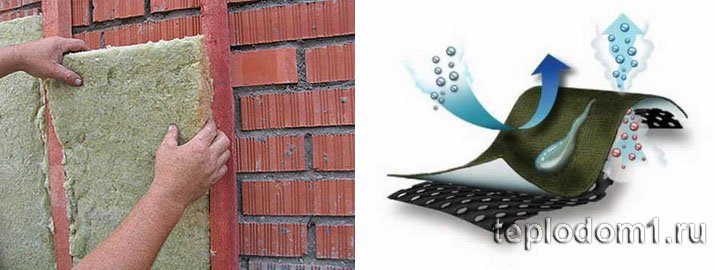

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом.

Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т. е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).Воздух 1, 1 Битум 50 000, 50 000Пластики, резина, силикон — >5 000, >5 000Тяжелый бетон 130, 80Бетон средней плотности 100, 60Полистирол бетон 120, 60Автоклавный газобетон 10, 6Легкий бетон 15, 10 Искусственный камень 150, 120Керамзитобетон 6-8, 4Шлакобетон 30, 20Обожженная глина (кирпич) 16, 10Известковый раствор 20, 10Гипсокартон, гипс 10, 4Гипсовая штукатурка 10, 6Цементно-песчаная штукатурка 10, 6Глина, песок, гравий 50, 50Песчаник 40, 30Известняк (в зависимости от плотности) 30-250, 20-200Керамическая плитка ?, ?Металлы ?, ?OSB-2 (DIN 52612) 50, 30OSB-3 (DIN 52612) 107, 64OSB-4 (DIN 52612) 300, 135ДСП 50, 10-20Линолеум 1000, 800Подложка под ламинат пластик 10 000, 10 000Подложка под ламинат пробка 20, 10Пенопласт 60, 60ЭППС 150, 150Полиурентан твердый, полиуретановая пена 50, 50Минеральная вата 1, 1Пеностекло ?, ?Перлитовые панели 5, 5Перлит 2, 2Вермикулит 3, 2Эковата 2, 2Керамзит 2, 2

Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату.

Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель.

Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

    Стены дома должны быть и теплосберегающими и не дорогими в … Технология утепления стен «Мокрый фасад» получила наибольшую популярность. Это самое …

Источники:

  • dom.dacha-dom.ru
  • studfiles.net
  • ostroymaterialah.ru
  • teplodom1.ru

Таблица паропроницаемости строительных материалов

Паропроницаемость материалов

В процессе стройки любой материал в первую очередь должен оцениваться по его эксплуатационно-техническим характеристикам. Решая задачу построить “дышащий” дом, что наиболее свойственно строениям из кирпича или дерева, или наоборот добиться максимальной сопротивляемости паропроницанию, необходимо знать и уметь оперировать табличными константами для получения расчетных показателей паропроницаемости строительных материалов.

Что такое паропроницаемость материалов

Паропроницаемость материалов – способность пропускать или задерживать водяной пар в результате разности парциального давления водяного пара на обеих сторонах материала при одинаковом атмосферном давлении. Паропроницаемость характеризуется коэффициентом паропроницаемости или сопротивлением паропроницаемости и нормируется СНиПом II-3-79 (1998) «Строительная теплотехника», а именно главой 6 «Сопротивление паропроницанию ограждающих конструкций»

Таблица паропроницаемости строительных материалов

Таблица паропроницаемости представлена в СНиПе II-3-79 (1998) «Строительная теплотехника», приложении 3 «Теплотехнические показатели строительных материалов конструкций». Показатели паропроницаемости и теплопроводности наиболее распространенных материалов, используемых для строительства и утепления зданий представлены далее в таблице.

Материал

Плотность, кг/м3

Теплопроводность, Вт/(м*С)

Паропроницаемость, Мг/(м*ч*Па)

Алюминий

2600

221

0

Асфальтобетон

2100

1.05

0.008

АЦП

1800

0.35

0.03

Бетон

2400

1.51

0.03

Битум

1400

0.27

0.008

Гипсокартон

800

0.15

0.075

Гранит

2800

3.49

0.008

ДСП, ОСП

1000

0.15

0.12

Дуб вдоль волокон

700

0.23

0.30

Дуб поперек волокон

700

0.10

0.05

Железобетон

2500

1.69

0.03

Картон облицовочный

1000

0.18

0.06

Керамзит

800

0.18

0.21

Керамзит

200

0.10

0.26

Керамзитобетон

1800

0.66

0.09

Керамзитобетон

500

0.14

0.30

Кирпич керамический пустотелый (брутто1000)

1200

0.35

0.17

Кирпич керамический пустотелый (брутто1400)

1600

0.41

0.14

Кирпич красный глиняный

1800

0.56

0.11

Кирпич, силикатный

1800

0.70

0.11

Линолеум

1600

0.33

0.002

Медь

8500

407

0

Минвата

200

0.070

0.49

Минвата

100

0.056

0.56

Минвата

50

0.048

0.60

Мрамор

2800

2.91

0.008

ПАКЛЯ

150

0.05

0.49

Пенобетон

1000

0.29

0.11

Пенобетон

300

0.08

0.26

Пенопласт ПВХ

125

0.052

0.23

Пенополистирол

150

0.05

0.05

Пенополистирол

100

0.041

0.05

Пенополистирол

40

0.038

0.05

ПЕНОПОЛИСТИРОЛ ЭКТРУДИРОВАННЫЙ

33

0.031

0.013

ПЕНОПОЛИУРЕТАН

80

0.041

0.05

ПЕНОПОЛИУРЕТАН

60

0.035

0.05

ПЕНОПОЛИУРЕТАН

40

0.029

0.05

ПЕНОПОЛИУРЕТАН

32

0.023

0.05

Пеностекло

400

0.11

0.02

Пеностекло

200

0.07

0.03

Песок

1600

0.35

0.17

ПОЛИМОЧЕВИНА

1100

0.21

0.00023

ПОЛИУРЕТАНОВАЯ МАСТИКА

1400

0.25

0.00023

Полиэтилен

1500

0.30

0.00002

Рубероид, пергамин

600

0.17

0.001

Сосна, ель вдоль волокон

500

0.18

0.32

Сосна, ель поперек волокон

500

0.09

0.06

Сталь

7850

58

0

Стекло

2500

0.76

0

Фанера клееная

600

0.12

0.02

 Таблица паропроницаемости строительных материалов

Паропроницаемость материалов таблица

Чтобы создать благоприятный микроклимат в помещении, необходимо учитывать свойства строительных материалов. Сегодня мы разберем одно свойство – паропроницаемость материалов.

Паропроницаемостью называется способность материала пропускать пары, содержащиеся в воздухе. Пары воды проникают в материал за счет давления.

Помогут разобраться в вопросе таблицы, которые охватывают практически все материалы, использующиеся для строительства. Изучив данный материал, вы будете знать, как построить теплое и надежное жилище.





Оборудование

Если речь идет о проф. строительстве, то в нем используется специально оборудование для определения паропроницаемости. Таким образом и появилась таблица, которая находится в этой статье.

Сегодня используется следующее оборудование:

  • Весы с минимальной погрешностью – модель аналитического типа.
  • Сосуды или чаши для проведения опытов.
  • Инструменты с высоким уровнем точности для определения толщины слоев строительных материалов.

Разбираемся со свойством

Бытует мнение, что «дышащие стены» полезны для дома и его обитателей. Но все строители задумывают об этом понятии. «Дышащим» называется тот материал, который помимо воздуха пропускает и пар – это и есть водопроницаемость строительных материалов. Высоким показателем паропроницаемости обладают пенобетон, керамзит дерево. Стены из кирпича или бетона тоже обладают этим свойством, но показатель гораздо меньше, чем у керамзита или древесных материалов. На этом графике показано сопротивление проницаемости. Кирпичная стена практически не пропускает и не впускает влагу.



Во время принятия горячего душа или готовки выделяется пар. Из-за этого в доме создается повышенная влажность – исправить положение может вытяжка. Узнать, что пары никуда не уходят можно по конденсату на трубах, а иногда и на окнах. Некоторые строители считают, что если дом построен из кирпича или бетона, то в доме «тяжело» дышится.

На деле же ситуация обстоит лучше – в современном жилище около 95% пара уходит через форточку и вытяжку. И если стены сделаны из «дышащих» строительных материалов, то 5% пара уходят через них. Так что жители домов из бетона или кирпича не особо страдают от этого параметра. Также стены, независимо от материала, не будут пропускать влагу из-за виниловых обоев. Есть у «дышащих» стен и существенный недостаток – в ветреную погоду из жилища уходит тепло.





Таблица поможет вам сравнить материалы и узнать их показатель паропроницаемости:

Чем выше показатель паронипроницаемости, тем больше стена может вместить в себя влаги, а это значит, что у материала низкая морозостойкость. Если вы собираетесь построить стены из пенобетона или газоблока, то вам стоит знать, что производители часто хитрят в описании, где указана паропроницаемость. Свойство указано для сухого материала – в таком состоянии он действительно имеет высокую теплопроводность, но если газоблок намокнет, то показатель увеличится в 5 раз. Но нас интересует другой параметр: жидкость имеет свойство расширяться при замерзании, как результат – стены разрушаются.

Паропроницаемость в многослойной конструкции

Последовательность слоев и тип утеплителя – вот что в первую очередь влияет на паропроницаемость. На схеме ниже вы можете увидеть, что если материал-утеплитель расположен с фасадной стороны, то показатель давление на насыщенность влаги ниже. Рисунок подробно демонстрирует действие давления и проникновение пара в материал.





Если утеплитель будет находиться с внутренней стороны дома, то между несущей конструкцией и этим строительным будет появляться конденсат. Он отрицательно влияет на весь микроклимат в доме, при этом разрушение строительных материалов происходит заметно быстрее.

Разбираемся с коэффициентом

Таблица становится понятна, если разобраться с коэффициентом.





Коэффициент в этом показатели определяет количество паров, измеряемых в граммах, которые проходят через материалы толщиной 1 метр и слоем в 1м² в течение одного часа. Способность пропускать или задерживать влагу характеризирует сопротивление паропроницаемости, которое в таблице обозначается симвломом «µ».

Простыми словами, коэффициент – это сопротивление строительных материалов, сравнимое с папопроницаемостью воздуха. Разберем простой пример, минеральная вата имеет следующий коэффициент паропроницаемости: µ=1. Это означает, что материал пропускает влагу не хуже воздуха. А если взять газобетон, то у него µ будет равняться 10, то есть его паропроводимость в десять раз хуже, чем у воздуха.

Особенности

С одной стороны паропроницаемость хорошо влияет на микроклимат, а с другой – разрушает материалы, из которых построен дома. К примеру, «вата» отлично пропускает влагу, но в итоге из-за избытка пара на окнах и трубах с холодной водой может образоваться конденсат, о чем говорит и таблица. Из-за этого теряет свои качества утеплитель. Профессионалы рекомендуют устанавливать слой пароизоляции с внешней стороны дома. После этого утеплитель не будет пропускать пар. Сопротивления паропроницанию



Если материал имеет низкий показатель паропроницаемости, то это только плюс, ведь хозяевам не приходится тратиться на изоляционные слои. А избавиться от пара, образовывающегося от готовки и горячей воды, помогут вытяжка и форточка – этого хватит, чтобы поддерживать нормальный микроклимат в доме. В случае, когда дом строится из дерева, не получается обойтись без дополнительной изоляции, при этом для древесных материалов необходим специальный лак.

Таблица, график и схема помогут вам понять принцип действия этого свойства, после чего вы уже сможете определиться с выбором подходящего материала. Также не стоит забывать и про климатические условия за окном, ведь если вы живете в зоне с повышенной влажностью, то про материалы с высоким показателем паропроницаемости стоит вообще забыть.

Паропроницаемость материалов таблица, мг м ч па

Таблица паропроницаемости материалов

Понятие «дышащих стен» считается положительной характеристикой материалов, из которых они выполнены. Но мало кто задумывается о причинах, допускающих это дыхание. Материалы, способные пропускать как воздух, так и пар, являются паропроницающими.

Наглядный пример строительных материалов, обладающих высокой проницаемостью пара:

Бетонные или кирпичные стены менее проницаемы для пара, чем деревянные или керамзитовые.

Источники пара внутри помещения

Дыхание человека, приготовление пищи, водяной пар из ванной комнаты и многие другие источники пара при отсутствии вытяжного устройства создают высокий уровень влажности внутри помещения. Часто можно наблюдать образование испарины на оконных стеклах в зимнее время, или на холодных водопроводных трубах. Это примеры образования водяного пара внутри дома.

Что такое паропроницаемость

Правила проектирования и строительства дают следующее определение термина: паропроницаемость материалов – это способность пропускать насквозь капельки влаги, содержащиеся в воздухе, вследствие различных величин парциальных давлений пара с противоположных сторон при одинаковых значениях давления воздуха. Еще ее определяют, как плотность парового потока, проходящего сквозь определенную толщину материала.

Таблица, имеющая коэффициент паропроницаемости, составленная для строительных материалов, носит условный характер, т. к. заданные расчетные величины влажности и атмосферных условий не всегда соответствуют реальным условиям. Точка росы может быть рассчитана, на основании приблизительных данных.

Конструкция стен с учетом паропроницаемости

Даже если стены возведены из материала, имеющего высокую паропроницаемость, это не может являться гарантией, что он не превратится в воду в толще стены. Чтобы этого не произошло, нужно защитить материал от разности парциального давления паров изнутри и снаружи. Защита от образования парового конденсата производится при помощи плит ОСБ, утепляющих материалов типа пеноплекса и паронепроницаемых пленок или мембран, недопускающих проникновения пара в утеплитель.

Стены утепляют с тем расчетом, чтобы ближе к наружному краю располагался слой утеплителя, неспособный образовать конденсацию влаги, отодвигающий точку росы (образование воды). Параллельно с защитными слоями в кровельном пироге необходимо обеспечить правильный вентиляционный зазор.

Разрушительные действия пара

Если стеновой пирог имеет слабую способность поглощения пара, ему не грозит разрушение вследствие расширения влаги от мороза. Главное условие – не допустить накапливания влаги в толще стены, а обеспечить свободное ее прохождение и выветривание. Не менее важно устроить принудительную вытяжку лишней влаги и пара из помещения, подключить мощную вентиляционную систему. Соблюдая перечисленные условия, можно уберечь стены от растрескивания, и увеличить срок службы всего дома. Постоянное прохождение влаги сквозь строительные материалы ускоряет их разрушение.

Использование проводящих качеств

Учитывая особенности эксплуатации зданий, применяется следующий принцип утепления: снаружи располагаются наиболее паропроводящие утепляющие материалы. Благодаря такому расположению слоев уменьшается вероятность накапливания воды при снижении температуры на улице. Чтобы стены не намокали изнутри, внутренний слой утепляют материалом, имеющим низкую паропроницаемость, например, толстый слой экструдированного пенополистирола.

С успехом применяется противоположный метод использования паропроводящих эффектов строительных материалов. Он состоит в том, что кирпичную стену покрывают пароизолирующим слоем пеностекла, который прерывает движущийся поток пара из дома на улицу в период низких температур. Кирпич начинает аккумулировать влажность комнат, создавая приятный климат внутри помещения благодаря надежному паровому барьеру.

Соблюдение основного принципа при возведении стен

Стены должны отличаться минимальной способностью проводить пар и тепло, но одновременно быть теплоемкими и теплоустойчивыми. При использовании материала одного вида требуемых эффектов достичь невозможно. Внешняя стеновая часть обязана задерживать холодные массы и не допускать их воздействия на внутренние теплоемкие материалы, которые сохраняют комфортный тепловой режим внутри помещения.

Для внутреннего слоя идеально подходит армированный бетон, его теплоемкость, плотность и прочность имеют максимальные показатели. Бетон успешно сглаживает разность ночных и дневных температурных перепадов.

При проведении строительных работ составляют стеновые пироги с учетом основного принципа: паропроницаемость каждого слоя должна повышаться в направлении от внутренних слоев к наружным.

Правила расположения пароизолирующих слоев

При выполнении этого правила водяным парам, попавшим в теплый слой стены, не составит труда с ускорением выйти наружу через более пористые материалы.

При несоблюдении этого условия внутренние слои строительных материалов замокают и становятся более теплопроводными.

Знакомство с таблицей паропроницаемости материалов

При проектировании дома, учитываются характеристики строительного сырья. В Своде правил содержится таблица с информацией о том, какой коэффициент паропроницаемости имеют строительные материалы при условиях нормального атмосферного давления и среднего значения температуры воздуха.

Коэффициент паропроницаемости
мг/(м·ч·Па)

Таблица паропроницаемости материалов

Понятие «дышащих стен» считается положительной характеристикой материалов, из которых они выполнены. Но мало кто задумывается о причинах, допускающих это дыхание. Материалы, способные пропускать как воздух, так и пар, являются паропроницающими.

Наглядный пример строительных материалов, обладающих высокой проницаемостью пара:

Бетонные или кирпичные стены менее проницаемы для пара, чем деревянные или керамзитовые.

Источники пара внутри помещения

Дыхание человека, приготовление пищи, водяной пар из ванной комнаты и многие другие источники пара при отсутствии вытяжного устройства создают высокий уровень влажности внутри помещения. Часто можно наблюдать образование испарины на оконных стеклах в зимнее время, или на холодных водопроводных трубах. Это примеры образования водяного пара внутри дома.

Что такое паропроницаемость

Правила проектирования и строительства дают следующее определение термина: паропроницаемость материалов – это способность пропускать насквозь капельки влаги, содержащиеся в воздухе, вследствие различных величин парциальных давлений пара с противоположных сторон при одинаковых значениях давления воздуха. Еще ее определяют, как плотность парового потока, проходящего сквозь определенную толщину материала.

Таблица, имеющая коэффициент паропроницаемости, составленная для строительных материалов, носит условный характер, т. к. заданные расчетные величины влажности и атмосферных условий не всегда соответствуют реальным условиям. Точка росы может быть рассчитана, на основании приблизительных данных.

Конструкция стен с учетом паропроницаемости

Даже если стены возведены из материала, имеющего высокую паропроницаемость, это не может являться гарантией, что он не превратится в воду в толще стены. Чтобы этого не произошло, нужно защитить материал от разности парциального давления паров изнутри и снаружи. Защита от образования парового конденсата производится при помощи плит ОСБ, утепляющих материалов типа пеноплекса и паронепроницаемых пленок или мембран, недопускающих проникновения пара в утеплитель.

Стены утепляют с тем расчетом, чтобы ближе к наружному краю располагался слой утеплителя, неспособный образовать конденсацию влаги, отодвигающий точку росы (образование воды). Параллельно с защитными слоями в кровельном пироге необходимо обеспечить правильный вентиляционный зазор.

Разрушительные действия пара

Если стеновой пирог имеет слабую способность поглощения пара, ему не грозит разрушение вследствие расширения влаги от мороза. Главное условие – не допустить накапливания влаги в толще стены, а обеспечить свободное ее прохождение и выветривание. Не менее важно устроить принудительную вытяжку лишней влаги и пара из помещения, подключить мощную вентиляционную систему. Соблюдая перечисленные условия, можно уберечь стены от растрескивания, и увеличить срок службы всего дома. Постоянное прохождение влаги сквозь строительные материалы ускоряет их разрушение.

Использование проводящих качеств

Учитывая особенности эксплуатации зданий, применяется следующий принцип утепления: снаружи располагаются наиболее паропроводящие утепляющие материалы. Благодаря такому расположению слоев уменьшается вероятность накапливания воды при снижении температуры на улице. Чтобы стены не намокали изнутри, внутренний слой утепляют материалом, имеющим низкую паропроницаемость, например, толстый слой экструдированного пенополистирола.

С успехом применяется противоположный метод использования паропроводящих эффектов строительных материалов. Он состоит в том, что кирпичную стену покрывают пароизолирующим слоем пеностекла, который прерывает движущийся поток пара из дома на улицу в период низких температур. Кирпич начинает аккумулировать влажность комнат, создавая приятный климат внутри помещения благодаря надежному паровому барьеру.

Соблюдение основного принципа при возведении стен

Стены должны отличаться минимальной способностью проводить пар и тепло, но одновременно быть теплоемкими и теплоустойчивыми. При использовании материала одного вида требуемых эффектов достичь невозможно. Внешняя стеновая часть обязана задерживать холодные массы и не допускать их воздействия на внутренние теплоемкие материалы, которые сохраняют комфортный тепловой режим внутри помещения.

Для внутреннего слоя идеально подходит армированный бетон, его теплоемкость, плотность и прочность имеют максимальные показатели. Бетон успешно сглаживает разность ночных и дневных температурных перепадов.

При проведении строительных работ составляют стеновые пироги с учетом основного принципа: паропроницаемость каждого слоя должна повышаться в направлении от внутренних слоев к наружным.

Правила расположения пароизолирующих слоев

При выполнении этого правила водяным парам, попавшим в теплый слой стены, не составит труда с ускорением выйти наружу через более пористые материалы.

При несоблюдении этого условия внутренние слои строительных материалов замокают и становятся более теплопроводными.

Знакомство с таблицей паропроницаемости материалов

При проектировании дома, учитываются характеристики строительного сырья. В Своде правил содержится таблица с информацией о том, какой коэффициент паропроницаемости имеют строительные материалы при условиях нормального атмосферного давления и среднего значения температуры воздуха.

Коэффициент паропроницаемости
мг/(м·ч·Па)

Паропроницаемость стен и материалов

Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении.

Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.
Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).
Битум 0,008
Тяжелый бетон 0,03
Автоклавный газобетон 0,12
Керамзитобетон 0,075 — 0,09
Шлакобетон 0,075 — 0,14
Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе)
Известковый раствор 0,12
Гипсокартон, гипс 0,075
Цементно-песчаная штукатурка 0,09
Известняк (в зависимости от плотности) 0,06 — 0,11
Металлы 0
ДСП 0,12 0,24
Линолеум 0,002
Пенопласт 0,05-0,23
Полиурентан твердый, полиуретановая пена
0,05
Минеральная вата 0,3-0,6
Пеностекло 0,02 -0,03
Вермикулит 0,23 — 0,3
Керамзит 0,21-0,26
Дерево поперек волокон 0,06
Дерево вдоль волокон 0,32
Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом. Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т.е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.
Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).
Воздух 1, 1
Битум 50 000, 50 000
Пластики, резина, силикон — >5 000, >5 000
Тяжелый бетон 130, 80
Бетон средней плотности 100, 60
Полистирол бетон 120, 60
Автоклавный газобетон 10, 6
Легкий бетон 15, 10
Искусственный камень 150, 120
Керамзитобетон 6-8, 4
Шлакобетон 30, 20
Обожженная глина (кирпич) 16, 10
Известковый раствор 20, 10
Гипсокартон, гипс 10, 4
Гипсовая штукатурка 10, 6
Цементно-песчаная штукатурка 10, 6
Глина, песок, гравий 50, 50
Песчаник 40, 30
Известняк (в зависимости от плотности) 30-250, 20-200
Керамическая плитка ?, ?
Металлы ?, ?
OSB-2 (DIN 52612) 50, 30
OSB-3 (DIN 52612) 107, 64
OSB-4 (DIN 52612) 300, 135
ДСП 50, 10-20
Линолеум 1000, 800
Подложка под ламинат пластик 10 000, 10 000
Подложка под ламинат пробка 20, 10
Пенопласт 60, 60
ЭППС 150, 150
Полиурентан твердый, полиуретановая пена 50, 50
Минеральная вата 1, 1
Пеностекло ?, ?
Перлитовые панели 5, 5
Перлит 2, 2
Вермикулит 3, 2
Эковата 2, 2
Керамзит 2, 2
Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату. Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель. Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

Паропроницаемость материалов

Чтобы создать благоприятный микроклимат в помещении, необходимо учитывать свойства строительных материалов. Сегодня мы разберем одно свойство – паропроницаемость материалов.

Паропроницаемостью называется способность материала пропускать пары, содержащиеся в воздухе. Пары воды проникают в материал за счет давления.

Помогут разобраться в вопросе таблицы, которые охватывают практически все материалы, использующиеся для строительства. Изучив данный материал, вы будете знать, как построить теплое и надежное жилище.

Оборудование

Если речь идет о проф. строительстве, то в нем используется специально оборудование для определения паропроницаемости. Таким образом и появилась таблица, которая находится в этой статье.

Сегодня используется следующее оборудование:

  • Весы с минимальной погрешностью – модель аналитического типа.
  • Сосуды или чаши для проведения опытов.
  • Инструменты с высоким уровнем точности для определения толщины слоев строительных материалов.

Разбираемся со свойством

Бытует мнение, что «дышащие стены» полезны для дома и его обитателей. Но все строители задумывают об этом понятии. «Дышащим» называется тот материал, который помимо воздуха пропускает и пар – это и есть водопроницаемость строительных материалов. Высоким показателем паропроницаемости обладают пенобетон, керамзит дерево. Стены из кирпича или бетона тоже обладают этим свойством, но показатель гораздо меньше, чем у керамзита или древесных материалов. На этом графике показано сопротивление проницаемости. Кирпичная стена практически не пропускает и не впускает влагу.

Во время принятия горячего душа или готовки выделяется пар. Из-за этого в доме создается повышенная влажность – исправить положение может вытяжка. Узнать, что пары никуда не уходят можно по конденсату на трубах, а иногда и на окнах. Некоторые строители считают, что если дом построен из кирпича или бетона, то в доме «тяжело» дышится.

На деле же ситуация обстоит лучше – в современном жилище около 95% пара уходит через форточку и вытяжку. И если стены сделаны из «дышащих» строительных материалов, то 5% пара уходят через них. Так что жители домов из бетона или кирпича не особо страдают от этого параметра. Также стены, независимо от материала, не будут пропускать влагу из-за виниловых обоев. Есть у «дышащих» стен и существенный недостаток – в ветреную погоду из жилища уходит тепло.

Таблица поможет вам сравнить материалы и узнать их показатель паропроницаемости:

Чем выше показатель паронипроницаемости, тем больше стена может вместить в себя влаги, а это значит, что у материала низкая морозостойкость. Если вы собираетесь построить стены из пенобетона или газоблока, то вам стоит знать, что производители часто хитрят в описании, где указана паропроницаемость. Свойство указано для сухого материала – в таком состоянии он действительно имеет высокую теплопроводность, но если газоблок намокнет, то показатель увеличится в 5 раз. Но нас интересует другой параметр: жидкость имеет свойство расширяться при замерзании, как результат – стены разрушаются.

Паропроницаемость в многослойной конструкции

Последовательность слоев и тип утеплителя – вот что в первую очередь влияет на паропроницаемость. На схеме ниже вы можете увидеть, что если материал-утеплитель расположен с фасадной стороны, то показатель давление на насыщенность влаги ниже. Рисунок подробно демонстрирует действие давления и проникновение пара в материал.

Если утеплитель будет находиться с внутренней стороны дома, то между несущей конструкцией и этим строительным будет появляться конденсат. Он отрицательно влияет на весь микроклимат в доме, при этом разрушение строительных материалов происходит заметно быстрее.

Разбираемся с коэффициентом

Коэффициент в этом показатели определяет количество паров, измеряемых в граммах, которые проходят через материалы толщиной 1 метр и слоем в 1м² в течение одного часа. Способность пропускать или задерживать влагу характеризирует сопротивление паропроницаемости, которое в таблице обозначается симвломом «µ».

Простыми словами, коэффициент – это сопротивление строительных материалов, сравнимое с папопроницаемостью воздуха. Разберем простой пример, минеральная вата имеет следующий коэффициент паропроницаемости: µ=1. Это означает, что материал пропускает влагу не хуже воздуха. А если взять газобетон, то у него µ будет равняться 10, то есть его паропроводимость в десять раз хуже, чем у воздуха.

Особенности

С одной стороны паропроницаемость хорошо влияет на микроклимат, а с другой – разрушает материалы, из которых построен дома. К примеру, «вата» отлично пропускает влагу, но в итоге из-за избытка пара на окнах и трубах с холодной водой может образоваться конденсат, о чем говорит и таблица. Из-за этого теряет свои качества утеплитель. Профессионалы рекомендуют устанавливать слой пароизоляции с внешней стороны дома. После этого утеплитель не будет пропускать пар. Сопротивления паропроницанию

Если материал имеет низкий показатель паропроницаемости, то это только плюс, ведь хозяевам не приходится тратиться на изоляционные слои. А избавиться от пара, образовывающегося от готовки и горячей воды, помогут вытяжка и форточка – этого хватит, чтобы поддерживать нормальный микроклимат в доме. В случае, когда дом строится из дерева, не получается обойтись без дополнительной изоляции, при этом для древесных материалов необходим специальный лак.

Таблица, график и схема помогут вам понять принцип действия этого свойства, после чего вы уже сможете определиться с выбором подходящего материала. Также не стоит забывать и про климатические условия за окном, ведь если вы живете в зоне с повышенной влажностью, то про материалы с высоким показателем паропроницаемости стоит вообще забыть.

Паропроницаемость строительных материалов

Паропроницаемость строительных материалов по отечественным строительным нормам и международным стандартам.

Паропроницаемость строительного материала — это способность слоя материала пропускать водяной пар в результате разности парциального давления водяного пара при одинаковом атмосферном давлении на обеих сторонах слоя строительного материала. Эта способность задерживать или пропускать водяной пар характеризуется величиной коэффициента паропроницаемости или сопротивления паропроницаемости: µ

Значение µ («мю») коэффициента паропроницаемости строительного материала является относительным значением сопротивления материала паропереносу по сравнению со свойствами сопротивления паропереносу воздуха. Например, значение µ = 1 для минеральной ваты означает, что она проводит водяной пар точно также хорошо, как и воздух. А значение µ = 10 для газобетона означает, что этот строительный материал проводит пар в 10 раз хуже воздуха. Значение µ умноженное на толщину в метрах дает эквивалентную по паропроницаемости толщину воздуха Sd (м).

В отечественных нормах сопротивление паропроницаемости (сопротивление паропроницанию Rп, м2• ч • Па/мг) нормируется в главе 6 «Сопротивление паропроницанию ограждающих конструкций» СНиП II-3-79 (1998) «Строительная теплотехника».

Международные стандарты паропроницаемости строительных материалов приводятся в стандартах ISO TC 163/SC 2 и ISO/FDIS 10456:2007(E) — 2007 год.

Показатели коэффициента сопротивления паропроницанию определяются на основании международного стандарта ISO 12572 «Теплотехнические свойства строительных материалов и изделий — Определение паропроницаемости». Показатели паропроницаемости для международных норм ISO определялись лабораторным способом на выдержанных во времени (не только что выпущенных) образцах строительных материалов. Паропроницаемость определялась для строительных материалов в сухом и влажном состоянии.
В отечественном СНиП приводятся лишь расчетные данные паропроницаемости при массовом отношении влаги в материале w, %, равном нулю.
Поэтому для выбора строительных материалов по паропроницаемости при дачном строительстве лучше ориентироваться на международные стандарты ISO, котрые определяют паропроницаемость «сухих» строительных материалов при влажности менее 70% и «влажных» строительных материалов при влажности более 70%. Помните, что при оставлении «пирогов» паропроницаемых стен, паропроницаемость материалов изнутри-кнаружи не должна уменьшаться, иначе постепенно произойдет «замокание» внутренних слоев строительных материалов и значительно увеличится их теплопроводность.

Паропроницаемость материалов изнутри кнаружи отапливаемого дома должна уменьшаться: СП 23-101-2004 Проектирование тепловой защиты зданий, п.8.8: Для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и с большим сопротивлением паропроницанию, чем наружные слои. По данным Т.Роджерс (Роджерс Т.С. Проектирование тепловой защиты зданий. / Пер. с англ. – м.: си, 1966) Отдельные слои в многослойных ограждениях следует располагать в такой последовательности, чтобы паропроницаемость каждого слоя нарастала от внутренней поверхности к наружной. При таком расположении слоев водяной пар, попавший в ограждение через внутреннюю поверхность с возрастающей легкостью, будет проходить через все спои ограждения и удаляться из ограждения с наружной поверхности. Ограждающая конструкция будет нормально функционировать, если при соблюдении сформулированного принципа, паропроницаемость наружного слоя, как минимум, в 5 раз будет превышать паропроницаемость внутреннего слоя.

Механизм паропроницаемости строительных материалов:

При низкой относительной влажности влага из атмосферы транспортируется через поры строительных материалов в виде отдельных молекул водяного пара. При повышении относительной влажности поры строительных материалов начинают заполняться жидкостью и начинают работать механизмы смачивания и капиллярного подсоса. При повышении влажности строительного материала его паропроницаемость увеличивается (снижается коэффициент сопротивления паропроницаемости).

Показатели паропроницаемости «сухих» строительных материалов по ISO/FDIS 10456:2007(E) применимы для внутренних конструкций отапливаемых зданий. Показатели паропроницаемости «влажных» строительных материалов применимы для всех наружных конструкций и внутрених конструкций неотапливаемых зданий или дачных домов с переменным (временным) режимом отопления.

Для удобства сравнения паропроницаемости строительных материалов мы приводим сводную таблицу с данными по международным ISO/FDIS 10456:2007(E) и отечественным нормам СНиП II-3-79 (1998) (Приложение 3. Теплотехнические показатели строительных материалов и конструкций). Как вы увидете — расчетные данные в наших нормах не всегда сопадают с данными международных стандартов, полученных лабораторными испытаниями. Например, в отечественных СНиП паропроницаемость керамзитобетона и шлакобетона практически не отличается, по международным стандартам она отличается в 5 раз. В отечественых нормах паропроницаемость гипсокартона и шлакобетона почти одинакова, а в международных стандартах она отличается в 2-3 раза. Пеностекло по международным стандартам абсолютно паронепроницаемо, по нашим нормам — оно всего лишь в три раза менее паропроницаемо, чем цементная штукатурка и т.д. и т.п.

Полезной информацией для строителей могут оказаться данные по сравнительной паропроницаемости строительных материалов в U.S. perm единицах. Посмотрите статью о спсообах избавления от высокой влажности в доме.

Строительные материалы / материалы

коэффициент сопротивления паропроницаемости(µ)

коэффициент сопротивления паропроницаемости(µ)

Расчетный коэффициент паропроницаемости
(m, м2• ч • Па/мг)

сухое состояние
вл. 70%

для неотапливаемых зданий и всех наружных конструкций

базовые значения для дальнейших расчетов с учетом реальной влажности

Оценка статьи:

Загрузка… Сохранить себе в: Паропроницаемость материалов таблица, мг м ч па Ссылка на основную публикацию Паропроницаемость материалов таблица, мг м ч паMy site wpDiscuz Adblock
detector

Таблица плотности, теплопроводности и паропроницаемости различных строительных материалов

В сводной таблице приведена информация, необходимая для расчета характеристик возводимых конструкций при использовании различных строительных материалов.

Основные эффективные теплоизоляционные, гидроизоляционные и пароизоляционные материалы выделены. Приведены средние значения для материалов различных производителей.

Материал

Плотность, кг/м3

Теплопроводность, Вт/(м*С)

Паропроницаемость,
Мг/(м*ч*Па)

Эквивалентная1 (при сопротивлении теплопередаче = 4,2м2*С/Вт) толщина, м

Эквивалентная2 (при сопротивление паропроницанию =1,6м2*ч*Па/мг) толщина, м

Железобетон

2500

1.69

0.03

7.10

0.048

Бетон

2400

1.51

0.03

6.34

0.048

Керамзитобетон

1800

0.66

0.09

2.77

0.144

Керамзитобетон

500

0.14

0.30

0.59

0.48

Кирпич красный глиняный

1800

0.56

0.11

2.35

0.176

Кирпич, силикатный

1800

0.70

0.11

2.94

0.176

Кирпич керамический пустотелый (брутто1400)

1600

0.41

0.14

1.72

0.224

Кирпич керамический пустотелый (брутто1000)

1200

0.35

0.17

1.47

0.272

Пенобетон

1000

0.29

0.11

1.22

0.176

Пенобетон

300

0.08

0.26

0.34

0.416

Гранит

2800

3.49

0.008

14.6

0.013

Мрамор

2800

2.91

0.008

12.2

0.013

Сосна, ель поперек волокон

500

0.09

0.06

0.38

0.096

Дуб поперек волокон

700

0.10

0.05

0.42

0.08

Сосна, ель вдоль волокон

500

0.18

0.32

0.75

0.512

Дуб вдоль волокон

700

0.23

0.30

0.96

0.48

Фанера клееная

600

0.12

0.02

0.50

0.032

ДСП, ОСП

1000

0.15

0.12

0.63

0.192

ПАКЛЯ

150

0.05

0.49

0.21

0.784

Гипсокартон

800

0.15

0.075

0.63

0.12

Картон облицовочный

1000

0.18

0.06

0.75

0.096

Минвата

200

0.070

0.49

0.30

0.784

Минвата

100

0.056

0.56

0.23

0.896

Минвата

50

0.048

0.60

0.20

0.96

ПЕНОПОЛИСТИРОЛ ЭКСТРУДИРОВАННЫЙ

33

0.031

0.013

0.13

0.021

ПЕНОПОЛИСТИРОЛ ЭКСТРУДИРОВАННЫЙ

45

0.036

0.013

0.13

0.021

Пенополистирол

150

0.05

0.05

0.21

0.08

Пенополистирол

100

0.041

0.05

0.17

0.08

Пенополистирол

40

0.038

0.05

0.16

0.08

Пенопласт ПВХ

125

0.052

0.23

0.22

0.368

ПЕНОПОЛИУРЕТАН

80

0.041

0.05

0.17

0.08

ПЕНОПОЛИУРЕТАН

60

0.035

0.0

0.15

0.08

ПЕНОПОЛИУРЕТАН

40

0.029

0.05

0.12

0.08

ПЕНОПОЛИУРЕТАН

30

0.020

0.05

0.09

0.08

Керамзит

800

0.18

0.21

0.75

0.336

Керамзит

200

0.10

0.26

0.42

0.416

Песок

1600

0.35

0.17

1.47

0.272

Пеностекло

400

0.11

0.02

0.46

0.032

Пеностекло

200

0.07

0.03

0.30

0.048

АЦП

1800

0.35

0.03

1.47

0.048

Битум

1400

0.27

0.008

1.13

0.013

ПОЛИУРЕТАНОВАЯ МАСТИКА

1400

0.25

0.00023

1.05

0.00036

ПОЛИМОЧЕВИНА

1100

0.21

0.00023

0.88

0.00054

Рубероид, пергамин

600

0.17

0.001

0.71

0.0016

Полиэтилен

1500

0.30

0.00002

1.26

0.000032

Асфальтобетон

2100

1.05

0.008

4.41

0.0128

Линолеум

1600

0.33

0.002

1.38

0.0032

Сталь

7850

58

0

243

0

Алюминий

2600

221

0

928

0

Медь

8500

407

0

1709

0

Стекло

2500

0.76

0

3.19

0

1 — сопротивление теплопередаче ограждающих конструкций жилых зданий в Московском регионе, строительство которых начинается с 1 января 2000 года.

2 — сопротивление паропроницанию внутреннего слоя стены двухслойной стены помещения с сухим или нормальным режимом, свыше которого не требуется определять сопротивление паропроницанию ограждающей конструкции.

Свежие статьи

Читаемые статьи

Паропроницаемость | DuPont ™ Tyvek®

Высокопроизводительный погодный барьер премиум-класса имеет четыре полезные и важные функции — сопротивление воздуха, сопротивление воды, долговечность при строительстве и правильный уровень паропроницаемости.

Паропроницаемость, вероятно, самая игнорируемая и наименее понятная из четырех. Тем не менее, это может оказать наибольшее влияние на работу системы стены.

Почему паропроницаемость имеет значение

Во время монтажа или после того, как облицовка поднимается, внутренняя часть стен становится мокрой.И если система стены не может высохнуть, она становится уязвимой для повреждения от влаги и плесени.

Вот почему паропроницаемость или воздухопроницаемость является ключевым преимуществом погодных барьеров DuPont ™ Tyvek®. Tyvek® сочетает в себе правильный баланс сопротивления воздуха и воды и паропроницаемости. Таким образом, когда вода попадает в стенную систему, Tyvek® WRB спроектирован так, чтобы он мог выходить в виде паров влаги.

Понимание паропроницаемости

Часто упоминаемая как воздухопроницаемость, паропроницаемость описывает способность материала пропускать водяной пар через него.В отличие от объемной воды, которая относится к воде в жидкой форме, паропроницаемость касается воды в газообразной форме.

Действующие строительные нормы и правила требуют, чтобы минимальная мера проницаемости составляла около 5 пермей. Ученые из DuPont считают, что этот порог слишком мал для обеспечения стабильной работы, и рекомендуют барьеры для утепления с паропроницаемостью от умеренной до высокой, например Tyvek® WRB.

Измерение проницаемости

Измерение скорости пропускания паров влаги (MVTR) рассчитывается в соответствии с протоколом испытаний ASTM E96.Этот тест показывает, сколько влаги может пройти через барьер за 24 часа.

Поскольку на это измерение влияет давление пара, необходимо отрегулировать давление пара по образцу для определения проницаемости водяного пара (MVP). ASTM E96 используется для того, чтобы дать материалам относительный рейтинг, который показывает, насколько каждый из них устойчив к проникновению паров влаги.

Реальная производительность

Летом 2002 года Дюпон провел полевой эксперимент в Северной Каролине во время самой сильной засухи за последние десятилетия.Две разные строительные обертки были случайно нанесены на одну и ту же конструкцию стены. Один с паропроницаемостью 58 перми, другой 6,7 перми.

Стена была обернута на 3-4 недели и оставлена ​​на стадии строительства в течение этого периода. По истечении 3-4 недель везде, где была установлена ​​обертка с низкой паропроницаемостью, можно было четко наблюдать накопление влаги и повышенный уровень влажности. Многие области достигли или превысили уровни насыщения для обшивки, и недостаток влаги был очевиден невооруженным глазом.

В отличие от этого, везде, где была установлена ​​пленка с высокой проницаемостью, было обнаружено, что защитная оболочка оставалась неизменно чистой и сухой, независимо от местоположения или направленной ориентации.

Моделирование влажности

Чтобы лучше понять наблюдения в лаборатории и на местах, DuPont выполнил моделирование влажности, используя международно признанную модель WUFI Pro. Дюпон смог смоделировать полевые условия, чтобы оценить реакцию стеновой системы на образование каплеобразного конденсата.

Результаты показали, что во всех климатических условиях при использовании обертки от паропроницаемости от средней до высокой наблюдается значительно более низкое содержание влаги. Эти результаты являются дополнительным указанием на то, что проницаемость от средней до высокой позволяет сушить, тогда как низкая проницаемость препятствует сушке и увеличивает вероятность проблем, связанных с влагой.

Tyvek® является уникальным

Погодные барьеры DuPont ™ Tyvek® имеют уникальную структуру с миллионами чрезвычайно мелких пор, которые препятствуют проникновению большого количества воды и воздуха, но позволяют водяным парам проходить через здание и выходить из него.

На протяжении более 30 лет опыт в области материаловедения и строительной науки DuPont привносит инновации, такие как погодные барьеры Tyvek®, на строительный рынок.

Узнайте больше о тестировании паропроницаемости и производительности Tyvek®.

Building Science Bulletin — Правда о паропроницаемости

,

ЗДАНИЕ НА АЛАСКЕ. Проницаемость обычных строительных материалов для водяного пара ЧТО ТАКОЕ РЕЙТИНГ PERM? КАЧЕСТВО ДАННЫХ ВЛИЯНИЕ ТОЛЩИНЫ МАТЕРИАЛА

Диаграмма R-значения и плотности

R-Value and Densities Chart Таблица значений R и плотности Материал Значение R на дюйм Значение R на единицу внутри воздушной пленки 0.68 Воздушное пространство между стойками 0,95 Па в здании 0,06 ½ дюйма ДВП 1,52 Гипсокартон или гипсокартон 0,90

Дополнительная информация

Сравнение R-значений изоляции

Insulation R-Value Comparisons Сравнение значений сопротивления изоляции Компонентные панели American Ingenuity для 22 48 куполов содержат изоляцию из жесткого пенополистирола (E.P.S.) толщиной семь дюймов, коэффициент сопротивления которой равен 28. American Ingenuity

Дополнительная информация

Спецификация руководства по продукту

Product Guide Specification Reef Industries, Inc.9209 Almeda Genoa Rd. Хьюстон, Техас, 77075, бесплатный номер (800) 231-6074 Телефон (713) 507-4251 Факс (713) 507-4295 Веб-сайт www.reefindustries.com Электронная почта [email protected] Руководство по продукту

Дополнительная информация

ГЛАВА 3 ТЕСТИРОВАНИЕ ВЛАЖНОСТИ

CHAPTER 3 MOISTURE TESTING ГЛАВА 3 ИСПЫТАНИЕ НА ВЛАЖНОСТЬ Часть I — Испытание на влажность деревянных черновых полов A. Требования к испытаниям 1. Проверьте влажность в нескольких местах комнаты минимум 20 на 1000 квадратных футов и в среднем

Дополнительная информация

Как избежать воздушных барьеров

Avoiding Air Barrier Pitfalls Как избежать подводных камней в конструкции и долговечности воздушных барьеров Ноябрь 2013 г. Правильно установленные воздушные барьеры помогают зданиям достичь высокого уровня энергоэффективности за счет снижения потерь тепла.Например, отлично

Дополнительная информация

Утепление существующего дома

Insulating an Existing House EEM-04452 ЗДАНИЕ В АЛАСКЕ Изоляция существующего дома Многие домовладельцы хотели бы остаться в своем нынешнем доме, но испытывают трудности с оплатой счетов за отопление из-за постоянно растущих расходов на топливо. После взятия

Дополнительная информация

Обзор кровельных систем

Roof Systems Overview Обзор кровельных систем Монолитные кровельные системы холодного нанесения BURmastic Tremco предлагает линейку кровельных систем холодного нанесения.BURmastic 200 объединяет опыт Tremco в технологии смешивания асфальта с

Дополнительная информация

) и воздушные пространства (R a

) and air spaces (R a 5.3.3 Термическое сопротивление (значение R) Общие термические свойства материалов и воздушных пространств основаны на испытаниях в установившемся режиме, которые измеряют тепло, которое проходит от теплой стороны к холодной стороне испытания

Дополнительная информация

КОММЕРЧЕСКОЕ СТРОИТЕЛЬСТВО

COMMERCIAL BUILDING APPLICATIONS РАСШИРЕННЫЙ ПОЛИСТИРОЛ ДЛЯ КОММЕРЧЕСКОГО ЗДАНИЯ www.falconfoam.com Изоляция из вспененного полистирола для коммерческих зданий. Компания Falcon Foam является лидером отрасли коммерческого строительства, предлагая продукцию

Дополнительная информация

Что такое высокая и низкая перми

Understanding High Perm vs. Low Perm Что это значит и как влияет на вашу строительную практику?

Дополнительная информация

Ремонт вашего подвала

Renovating Your Basement строительная наука.com 2006 Building Science Press Все права на воспроизведение в любой форме защищены. Отчет «Ремонт вашего здания» в Америке — 0309 2003 г. (пересмотренный в 2007 г.) Building Science Corporation Резюме:

Дополнительная информация

09 00 03 ОБЩИЕ ПОЛОЖЕНИЯ

09 00 03 GENERAL PROVISIONS 09 00 03 ОБЩИЕ ПОЛОЖЕНИЯ A. При ремонте необходимо учитывать характер здания и существующую отделку. Все участки материала должны сливаться как можно точнее.В некоторых зданиях кампуса насчитывается

Дополнительная информация

Полы в елочку

Herringbone Pattern Flooring Напольное покрытие с рисунком «елочка» Если на нем нет маркировки NOFMA, значит, он не сертифицирован. Обращение, хранение, установка и советы «Елочка» обычно изготавливается из стандартного гребня и паза 3/4 x 2 ¼ или ¾ x 1-1 / 2

Дополнительная информация

ГЛАВА 6 КРОВЕЛЬ ИЗ АСФАЛЬТОРУКОВОЙ КРОВЛИ

CHAPTER 6 ASPHALT ROLL ROOFING ГЛАВА 6 КРОВЕЛЬ ИЗ АСФАЛЬТОРУКОВОЙ КРОВЛИ Раздел I.ОПИСАНИЕ И ОБЩЕЕ ОБСУЖДЕНИЕ 6.1.1 Общие положения 6.1.3 Рулонная кровля с минеральным покрытием представляет собой листовую кровлю с минеральным покрытием Рулонная кровля с минеральным покрытием состоит из

Дополнительная информация

Лежа блок и кирпич

LAYING BLOCK AND BRICK УСТРОЙСТВО БЛОКА И КИРПИЧА Продукты, выделенные в этом разделе: Основа для кладки раствора из кирпича и блоков SAKRETE Type N Основа для кладки смеси из кирпича и блоков Type S Первым шагом в строительстве кирпичной или блочной стены является строительство

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ ОКНА

WINDOW INSTALLATION GUIDE WINDOW INSTALLATION GUIDE не несет ответственности за любое использование или неправильное использование информации, содержащейся в этом руководстве по установке Windows.Руководство по установке Windows В этом руководстве представлена ​​основная информация

Дополнительная информация

Коммерческие системы воздушных барьеров

Commercial Air Barrier Systems Коммерческие системы воздушных барьеров Системы ограждающих конструкций Кровля I Воздушные барьеры I Гидроизоляция Задача очевидна. Важность воздушных преград Решение здесь. Основная функция дома

Дополнительная информация

K2 КАМЕННЫЙ НАТУРАЛЬНЫЙ Шпон

K2 STONE NATURAL VENEER ВВЕДЕНИЕ ЧТО ТАКОЕ НАТУРАЛЬНЫЙ ТОНКИЙ КАМЕНЬ K2? Покрытие Natural K2 Stone — это настоящий камень толщиной 1 дюйм, что делает его достаточно легким для установки в качестве облицовки.Иногда называют тонким шпоном, тонким

Дополнительная информация

16 2 10.3 Материалы и цвета

16 2 10.3 Materials and Colors 16 2 10.3 Материалы и цвета Чтобы создать гармоничный и цельный образ для каждой застройки, строительные конструкции должны уделять пристальное внимание выбору материалов и цветов. Строительство должно быть

Дополнительная информация

Оптимальная стена подвала

The Optimum Basement Wall Оптимальные решения подвальных стен для решения проблемы мокрого одеяла. Подвала 27 февраля 2014 г. 1 Адаптация к изменениям! Мы добились значительных успехов в управлении водными ресурсами.Клиенты больше не принимают этот затхлый

Дополнительная информация

Все говорят о высоком

Everybody talks about the high Эффективная стеновая система обеспечивает экономию энергии и привлекательность. Человек во Флориде проектирует собственный дом с запатентованной системой возврата воздуха, а также изолированной кровлей и системой штукатурных стен. Все говорят о

. Дополнительная информация

АСБЕСТ ИСТОРИЯ ИНФОРМАЦИИ

ASBESTOS BACKGROUND INFORMATION АСБЕСТ ОБЩАЯ ИНФОРМАЦИЯ Факты об асбесте Что такое асбест? Асбест — это минерал.Это природная порода, добываемая из земли. Большая часть асбеста, используемого в этой стране, поступает из Квебека в Канаде.

Дополнительная информация

Расчет тепловой нагрузки

Heating Load Calculation Расчет тепловой нагрузки Проектирование системы кондиционирования воздуха ME 425 Кейт Элдер, П.Е. Расчет тепловой нагрузки Расчет тепловой нагрузки начинается с определения теплопотерь с помощью различных

Дополнительная информация

Расчеты систем отопления, вентиляции и кондиционирования воздуха и определение размеров воздуховодов

HVAC Calculations and Duct Sizing Курс PDH M199 Расчеты ОВК и определение размеров воздуховодов Гэри Д.Бекфельд, M.S.E., P.E. 2007 PDH Center 2410 Dakota Lakes Drive Herndon, VA 20171-2995 Телефон: 703-478-6833 Факс: 703-481-9535 www.pdhcenter.com An

Дополнительная информация

Внутренняя система предотвращения плесени

Mold Preventing I nterior System Внутренняя изоляция и ремонтные панели Система компонентов, которые были разработаны для идеальной работы вместе для устранения повреждений, вызванных плесенью. Система состоит из досок, изоляционных клиньев, откос

Дополнительная информация

Рекомендации по укладке ковровой плитки

Carpet Tile Installation Guidelines УВЕДОМЛЕНИЕ НАРУШЕНИЕ ДАННЫХ ИНСТРУКЦИЙ МОЖЕТ ПРИВЕСТИ К АННУЛИРОВАНИЮ ГАРАНТИИ НА КОВРИК.Инструкции по установке Перед установкой необходимо ознакомиться со следующими инструкциями. Shaw Industries не будет

Дополнительная информация ,

Контроль влажности | Замедлители пара, Жилой, Установка

Замедлитель образования пара определяется как материал или система, которые адекватно замедляют проникновение водяного пара в определенных условиях. Жители зданий, некоторые приборы, растения и сантехническое оборудование выделяют влагу, которая переносится в воздухе в виде пара.

Очень важно контролировать движение водяного пара в домах. Замедлитель образования пара помогает предотвратить конденсацию водяного пара в жидкую воду внутри конструкции.Жидкая вода может скапливаться внутри наружных стен, а также на крышах и чердаках. Если присутствует достаточно воды, древесина может гнить и разлагаться. Крафт-покрытие изоляции является замедлителем парообразования. Он может уменьшить движение влаги через стены, пол и потолок. Позвоните в местное управление по выдаче разрешений на строительство, чтобы узнать о местных строительных нормах и правилах, касающихся потребности в ингибиторах парообразования.

Где следует установить замедлитель парообразования?

В регионах с холодным климатом зимой замедлитель парообразования следует устанавливать внутрь, в сторону теплого жилого помещения, или на теплой стороне зимой.Во влажном климате или в районах, где широко используется кондиционирование воздуха, если требуется замедлитель паров, его следует установить на внешней стороне стены.

Типы ингибиторов пара

Любой материал с рейтингом проницаемости 1 или ниже считается подходящим замедлителем образования паров для жилищного строительства. (Рейтинг проницаемости — это мера диффузии водяного пара через материал.) В таблице ниже приведены оценки проницаемости некоторых распространенных строительных материалов, которые соответствуют Справочнику основ ASHRAE и другим отраслевым источникам.

Замедлители парообразования и допуски

Замедлитель парообразования Допустимая оценка
Изоляционная облицовка, Крафт 1,0
¼ дюймов Фанера (пихта Дугласа, внешний клей) 0,7
Изоляционная облицовка, пленка крафт, ламинат 0,5
Латексная краска, замедляющая образование паров, толщиной 0,0031 дюйма 0.45
0,002 дюйма Полиэтилен 0,16
0,004 дюйма Полиэтилен 0,08
0,0006 дюйма Полиэтилен 0,06
Алюминиевая фольга толщиной 0,00035 дюйма 0,05
Алюминиевая фольга толщиной 0,001 дюйма 0,01

Не пароограничители и допуски

Гипсовая стеновая плита 3/8 дюйма (гладкая) 50
4 дюйма без покрытия из минеральной ваты 30
Типичная латексная краска — 0.002 дюйма толщиной от 5,5 до 8,6
4,4 фунта / 100 фут2 обшивочной бумаги, пропитанной асфальтом 3,3
Фанера 1/4 дюйма (пихта Дугласа, интерьерный клей) 1,9

Когда требуется пароизоляция?

Последние исследования влагостойкости стен и пароизоляции значительно изменили требования к пароизоляции в строительных нормах.

Строительных норм Международного совета по кодам (ICC), изданий 2009 г., обобщено:

  • Международный жилищный кодекс (IRC) определяет замедлители образования пара как класс I, II или III в зависимости от того, насколько они проницаемы для водяного пара, чем ниже проницаемость — тем меньше водяного пара пройдет через замедлитель образования пара.
    • Класс I — замедлители образования пара с очень низкой проницаемостью — с допуском 0,1 или меньше. Листовой полиэтилен (visqueen) или неперфорированная алюминиевая фольга (FSK) являются замедлителями образования пара Класса I.
    • Класс II — замедлители образования пара с низкой проницаемостью — с допуском более 0,1 и менее или равным 1,0. Крафт-покрытие на войлоках квалифицируется как замедлитель образования пара Класса II.
    • Класс III — замедлители образования пара со средней проницаемостью — класс выше 1.0 и меньше или равно 10. Латексные или эмалевые краски относятся к классу замедлителей парообразования III.

Климатические зоны для замедлителей парообразования класса III

Замедлители парообразования

класса III можно использовать на внутренней стороне стены в следующих климатических зонах в любом из указанных условий.

Климатические зоны Строительство
1, 2, 3, 4 Все стены в сборе

Вентилируемая облицовка * поверх OSB

Вентилируемая облицовка * поверх фанеры

Вентилируемая облицовка * поверх ДВП

Marine 4 Вентилируемая облицовка * поверх гипса

Изолированная оболочка со значением R ≥ 2.5 на стене 2 × 4

Изолированная оболочка с коэффициентом сопротивления R ≥ 3,75 на стене 2 × 6

5 Вентилируемая облицовка * поверх OSB

Вентилируемая облицовка * поверх фанеры

Вентилируемая облицовка * поверх ДВП

Вентилируемая облицовка * поверх гипса

Изолированная оболочка со значением R ≥ 5 на стенке 2 × 4

Изолированная оболочка с R -значение ≥ 7,5 для 2 × 6 стен

6 Вентилируемая облицовка * поверх ДВП

Вентилируемая облицовка * поверх гипса

Изолированная оболочка с показателем R ≥ 7.5 на стене 2 × 4

Изолированная оболочка со значением R ≥ 11,25 на стене 2 × 6

7 и 8
Изолированная оболочка со значением R ≥ 10 на стене 2 × 4

Изолированная оболочка со значением R ≥ 15 на стене 2 × 6

Замедлители парообразования в зонах 1, 2, 3 и 4 с теплым климатом

IRC не требует и не запрещает использование замедлителей образования пара в климатических зонах 1, 2, 3 и 4. NAIMA рекомендует использовать замедлители образования пара Класса II или III в этих более теплых климатических зонах и избегать использования Класса I (очень низкая проницаемость) замедлители образования пара.Крафт-войлок можно устанавливать во всех климатических зонах.

В зонах с более теплым климатом установка пароизоляции с очень низким рейтингом проницаемости внутри стеновой конструкции может привести к проблемам с влажностью. Даже виниловые обои с низкой проницаемостью могут вызвать проблемы с влажностью в теплом влажном климате, где жаркие и влажные условия имеют тенденцию попадать в стены снаружи здания.

В очень теплом и влажном климате, если используется замедлитель парообразования, NAIMA рекомендует установить его на внешней стороне стены.

Замедлители парообразования в зонах холодного климата (5, 6, 7 и морской 4):

Международный жилищный кодекс (IRC) требует наличия замедлителя парообразования класса I или II на внутренней стороне каркасных стен в климатических зонах: 5, 6, 7, 8 и морских 4 (см. Карту климатических зон). Замедлитель паров не требуется для стен подвала или на любой части стены, которая находится под землей, или на стенах, сделанных из материалов, которые не могут быть повреждены влагой или замерзанием.

Департамент энергетики и климатических зон

NAIMA разработала карту с указанием рекомендуемых уровней теплоизоляции для различных климатических зон.Они основаны на рекомендациях Министерства энергетики США (DOE) и Международного кодекса энергосбережения (IECC). IECC — это образцовый строительный кодекс США.

Карта климатических зон Министерства энергетики

US Map
* Вентилируемая облицовка включает виниловую перегородку или горизонтальный алюминиевый сайдинг, установленный над атмосферостойким барьером, обычно оберткой или строительной бумагой весом 15 фунтов, или облицовкой из кирпича с минимальным зазором в 1 дюйм между кирпичом и атмосферостойким барьером.

,

Паропроницаемость не дает никаких преимуществ для вентилируемых чердаков

Предотвращение образования ледяных плотин на крышах

Preventing Ice Dams on Roofs Предотвращение образования ледяных плотин на крышах Заведующий объектом Ноябрь / декабрь 2005 г. Когда протекает крыша, руководители предприятия неизбежно получают жалобы от жителей здания.Если сейчас зима, ледяные дамбы часто бывают

Дополнительная информация

Руководство по установке черепицы

Shingle Installation Guide Руководство по установке черепицы Приступая к работе Стремясь улучшить окружающую среду, NewTech производит кровельную черепицу, которая на 90% состоит из переработанного постиндустриального пластика. Производство

Дополнительная информация

Руководство по кровле для жилых домов

Residential Roofing Guide Руководство по кровле для жилых помещений СОДЕРЖАНИЕ Детали и аксессуары здания…… 1 Введение в панель и обращение с ней …… 2 Резка и обрезка …. 3 Подготовка крыши ….. 3 Наклон крыши ….. 3 Переливание кровли …

Дополнительная информация

Как избежать воздушных барьеров

Avoiding Air Barrier Pitfalls Как избежать подводных камней в конструкции и долговечности воздушных барьеров Ноябрь 2013 г. Правильно установленные воздушные барьеры помогают зданиям достичь высокого уровня энергоэффективности за счет снижения потерь тепла. Например, отлично

Дополнительная информация

Понимание высокой перми vs.Низкая Пермь

Understanding High Perm vs. Low Perm Что это значит и как влияет на вашу строительную практику?

Дополнительная информация

Дубовая черепица Artisan Colors

Oakridge Shingles Artisan Colors Oakridge Shingles Artisan Colors с Oakridge Artisan Color Flagstone Oakridge Driftwood Oakridge Shingles Сделайте это по-своему.Когда дом становится домом? Когда место, в котором вы живете, начинается с

Дополнительная информация

Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА

Chapter 6 ROOF-CEILING SYSTEMS Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА В центре внимания этой главы находятся системы кровли-потолок с деревянным каркасом. Холодногнутый стальной каркас для системы кровля-потолок также разрешен IRC, но не будет обсуждаться;

Дополнительная информация

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ПАНЕЛИ

SHINGLE APPLICATION GUIDE РУКОВОДСТВО ПО ПРИМЕНЕНИЮ SHINGLE СОДЕРЖАНИЕ 01.Общие условия 01. Требования к материалам 02. Условия 07. Оценка требований к черепице 08. Подготовка крыши 10. Применение кровли E версия 2006 ОБЩИЕ УСЛОВИЯ

Дополнительная информация

ГЛАВА 3 ТЕСТИРОВАНИЕ ВЛАЖНОСТИ

CHAPTER 3 MOISTURE TESTING ГЛАВА 3 ИСПЫТАНИЕ НА ВЛАЖНОСТЬ Часть I — Испытание на влажность деревянных черновых полов A. Требования к испытаниям 1. Проверьте влажность в нескольких местах комнаты минимум 20 на 1000 квадратных футов и в среднем

Дополнительная информация

Полы в елочку

Herringbone Pattern Flooring Напольное покрытие с рисунком «елочка» Если на нем нет маркировки NOFMA, значит, он не сертифицирован.Обращение, хранение, установка и советы «Елочка» обычно изготавливается из стандартного гребня и паза 3/4 x 2 ¼ или ¾ x 1-1 / 2

Дополнительная информация

ПРИЕМЛЕМЫЕ ПАРАМЕТРЫ РЕМОНТНОГО ПРОЕКТА

ELIGIBLE REPAIR PROJECT PARAMETERS РАЙОННЫЙ МУНИЦИПАЛИТЕТ МУСКОКА ОНТАРИО ПРЕОБРАЗОВАЕТ ПРОГРАММУ ДЛЯ ЖИТЕЛЕЙ. ПРАВОМОЧНЫЕ ПАРАМЕТРЫ ПРОЕКТА НА РЕМОНТ 1. Чтобы ваш проект был рассмотрен и оплата обработана, все проекты, требующие здания

Дополнительная информация

Точки строительства

Points of Construction Точки строительства BCB Homes строит лучшие дома в Америке.Период. Физика строительства в жарком и влажном климате Южной Флориды сама по себе достаточно сложна, но BCB выполняет детали лучше

Дополнительная информация

ИССЛЕДОВАНИЕ КРЫШИ

ROOF INVESTIGATION SURVEY ИССЛЕДОВАНИЕ КРЫШИ Подготовлено для: Сьюзан Саметц, менеджер по недвижимости, AAS Community Management P.O. Box 4382 St. Louis, MO 63123 Местоположение: Здание ассоциации домовладельцев Раш-Крик № 8 (8 квартир) 2025-2039

Дополнительная информация

КРЫШИ, СНЕЖНЫЕ И ЛЕДЯНЫЕ ПЛОТИНЫ

ROOFS, SNOW AND ICE DAMS КРЫШИ, СНЕГОВЫЕ И ЛЕДЯНЫЕ ПЛОЩАДКИ Проблема Ледяные плотины — обычная проблема с эксплуатационными характеристиками крыш в зданиях с холодным климатом.Проще говоря, это гряды льда и сосулек, образовавшиеся от талой воды, идущей дальше по крыше

Дополнительная информация

G VYCOR DECK PROTECTOR

G VYCOR DECK PROTECTOR G VYCOR DECK PROTECTOR Самоклеющиеся гидроизоляционные прокладки Направляющие ПАЛУБЫ И ДЕТАЛЬНЫЕ ОБЛАСТИ Подрядчика Для более долговечной деки установите Grace Vycor Deck Protector. ОТ ПРОИЗВОДИТЕЛЕЙ G Ice & Water Shield What Self-Adhered

Дополнительная информация

Вопросы и ответы о SIP

Questions and Answers about SIPs QS T R U C T U R A L I N S U L A T E D P A N E L A S S O C A A T I O N & A Вопросы и ответы о SIPs Q: Что такое структурная изоляция A: Структурно-изолированные панели (SIP) являются высокопроизводительными зданиями

Дополнительная информация ,

Отправить ответ

avatar
  Подписаться
Уведомление о
