Межэтажное перекрытие из дерева — как оно делается?

При постройке загородного дома или дачи, возникает необходимость в возведении межэтажных перекрытий. Они могут быть выполнены из разных материалов, в основном – в зависимости от того, из чего возводится сам дом. Однако, чаще всего, сооружают межэтажное перекрытие из дерева, так как этот материал более доступен и с ним гораздо проще работать.

Основные требования к этому элементу постройки

Наиболее значимой характеристикой межэтажного перекрытия, является его прочность. Чтобы эта часть конструкции дома, служила долго и не доставляла хлопот хозяину, производятся специальные расчеты, согласно которым и возводится этот конструктивный элемент дома.

По прочности, деревянные элементы, установленные через каждый метр, должны выдерживать нагрузку в 400 килограмм на один квадратный метр площади. Чтобы облегчить расчет и строительство, есть проверенные размеры балок, выдерживающие указанный вес:

• При длине пролета, не превышающей 2,2 метра, такую максимальную нагрузку выдержат балки, сечением в 150Х75 миллиметров
• Если пролёт составляет от 2,2 до 3,2 метра, сечение балки должно быть 175Х100 миллиметров
• При пролете, длиной от 3,2 до 5 метров, балка должна иметь сечение 225Х150 миллиметров

Такие размерности несущих элементов, предназначены для устройства жилого второго этажа дома. Для чердачных помещений, и других этажей, использовать которые, как жилое пространство не предполагается, нагрузка на площадь может быть уменьшена вдвое. Соответственно, и балки можно брать меньшего сечения. В любом случае, оптимальным соотношением высоты балки к ее ширине, будет 1,5 Х 1.

Можно использовать еще одно соотношение – 1 к 24. Это пропорция, которую можно использовать, зная длину необходимого пролета. Длина, должна быть в 24 раза больше, чем высота несущего деревянного элемента конструкции. При длине в 600 сантиметров, высота доски, которая будет использоваться в качестве несущей, должна составлять 600/24 – 25 сантиметров.

Если перекрытия изготавливаются из дерева, расчет балок, составляющих его основу, производят не только по прочности всей конструкции, но, и по ее характеристикам жесткости и теплоизоляции. Звуковая проницаемость тоже важна, иначе, все, что происходит на одном из этажей дома, будет слышно и на другом.

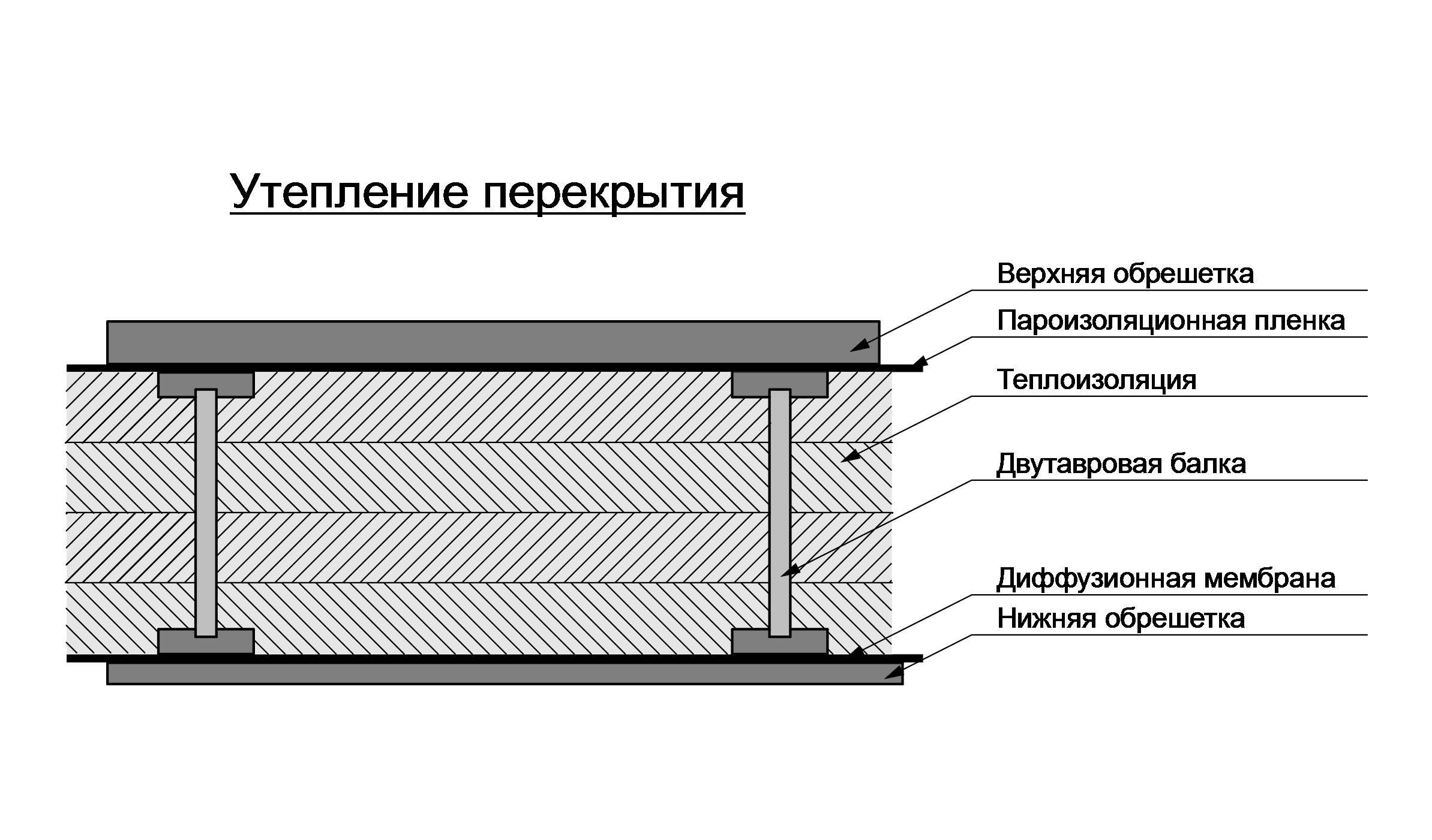

В качестве теплоизолятора, обычно, используют наиболее доступную по цене, минеральную вату.

Она же, будет служить и звукоизолирующим материалом. Иногда, чтобы снизить динамические колебания, полости засыпают песком, тем самым, утяжеляя конструкцию. Это создает дополнительную нагрузку, которую следует учесть при проектировании этой части постройки.

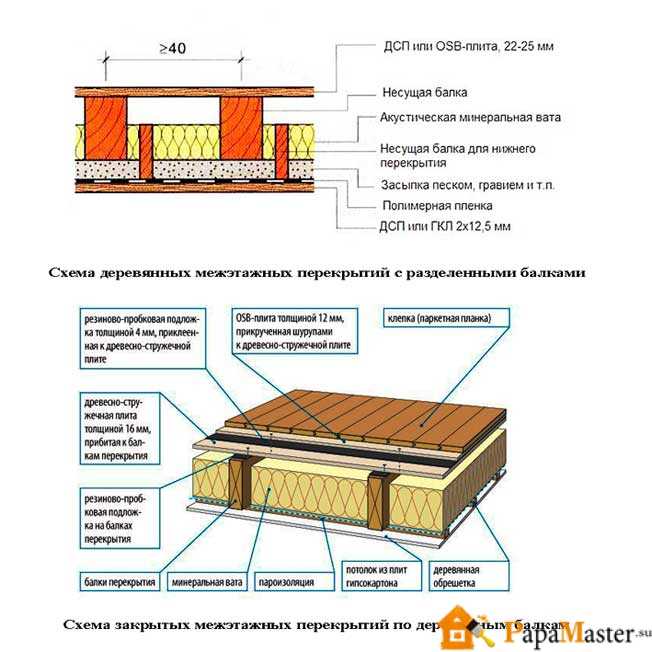

Для улучшения акустических характеристик, нередко используют специальные шумопоглощающие мембраны и наполнители. Они тоже имеют свой вес. И его так же точно, необходимо учитывать при проектировании.

Как происходит монтаж

Для того, чтобы смонтировать перекрытие из дерева, еще на этапе строительства стен, необходимо подготовить некоторые технологические элементы.

В несущих стенах дома, предусматриваются специальные гнезда, в которые будут устанавливаться торцы досок, на которые возлагается роль несущих частей в конструкции. Этот момент, необходимо заранее предусмотреть, иначе, сооружение перекрытия будет происходить намного сложнее, если вообще будет возможным.

Если не сделать это при строительстве стен, потом, придётся вырубать посадочные гнезда, уже в готовой стене. Это гораздо сложнее, и более трудоемко, нежели устройство таких гнезд еще при строительстве.

В посадочные гнезда, доска должна входить с небольшим зазором. Он составляет около двух сантиметров от стен. Зазор необходим, чтобы и установить деталь было проще, и чтобы после строительства, в зазоре мог немного циркулировать воздух, предотвращающий гниение дерева. Каждая из досок, дополнительно оборачивается рубероидом и промазывается битумной мастикой. Это тоже делается для того, чтобы исключить возможность гниения дерева.

Каждую третью, по счету доску, в нише закрепляют анкерами. Это обеспечивает надежность всей конструкции. Пространство, которое остается свободным в нише, после установки балок, заполняется утепляющим материалом, и бетонируется.

Когда все несущие элементы закреплены на своих местах, начинается укладка настила сверху, и подшив потолка снизу. Внутри, все полости заполняются теплоизолирующими и звукоизолирующими материалами.

Если постройка делается из кирпича, возможно два способа установки балок – глухая заделка, и открытая. Они отличаются тем, что при втором способе, часть несущей доски, будет видна с наружной стороны постройки. Для неё, предусматривается сквозная ниша. В этом случае, потребуется дополнительная обработка несущих элементов, защитными средствами от воздействия окружающей среды.

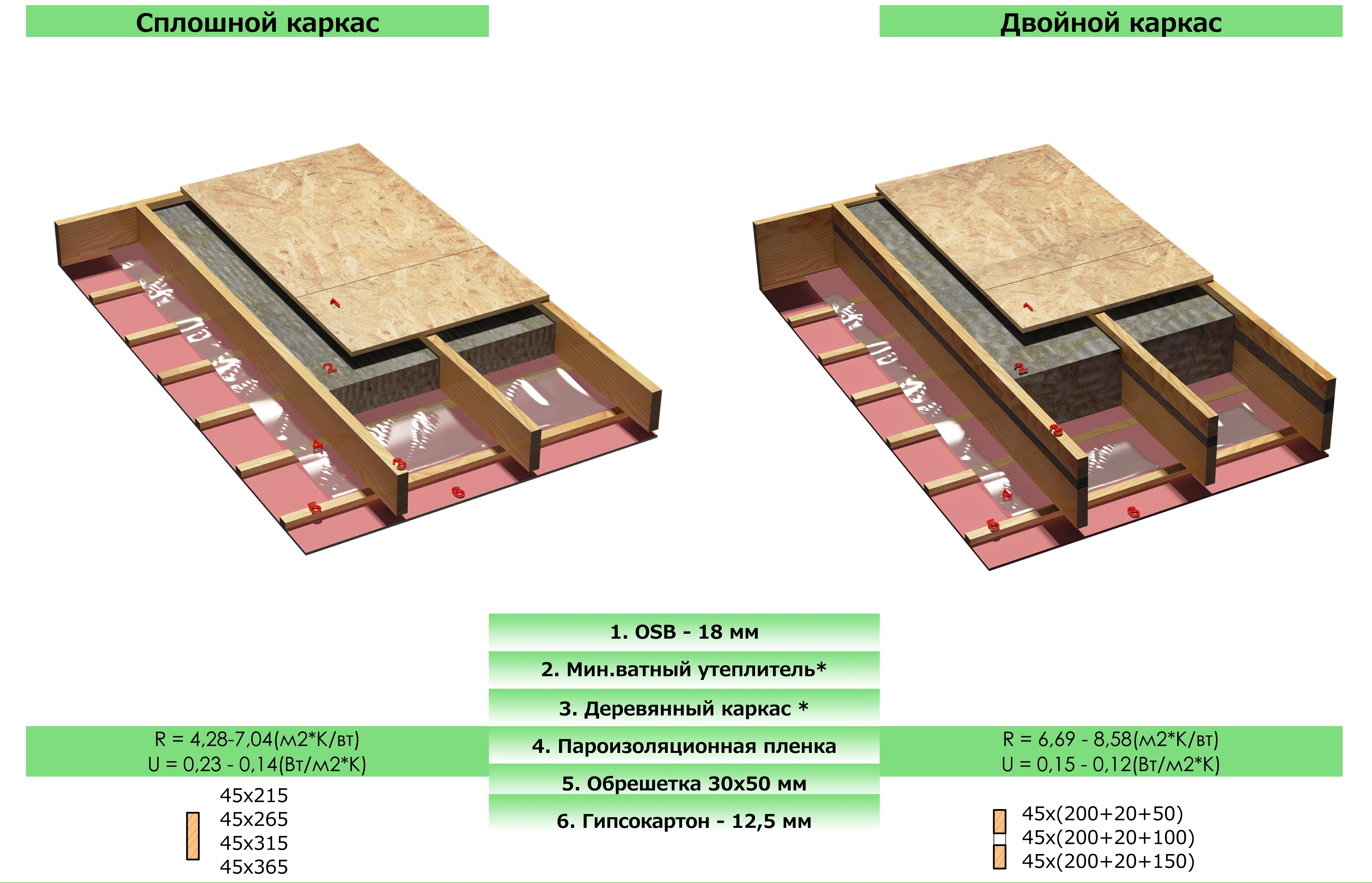

При каркасном строительстве, доски, из которых будет состоять основа пола и потолка, укладывают сверху на каркас. Конкретно – на верхнюю обвязку. Требования к сечениям досок, будут одинаковыми во всех случаях.

При установке несущих частей конструкции, очень важно, следит за уровнем их расположения, относительно горизонта. Все доски, должны находиться в одной плоскости. Контролировать их положение, необходимо постоянно. Чтобы потом, не получилось перекосов.

Так ка все балки перекрытия, о которых говорится в этом материале, изготовлены из дерева, их подгонка под нужные размеры осуществляется очень просто – отпиливанием. Выбрасывать отпиленные части сразу, не нужно. Они могут пригодиться как раз на этапе установки несущих элементов, как подкладки, чтобы расположить их на нужном уровне.

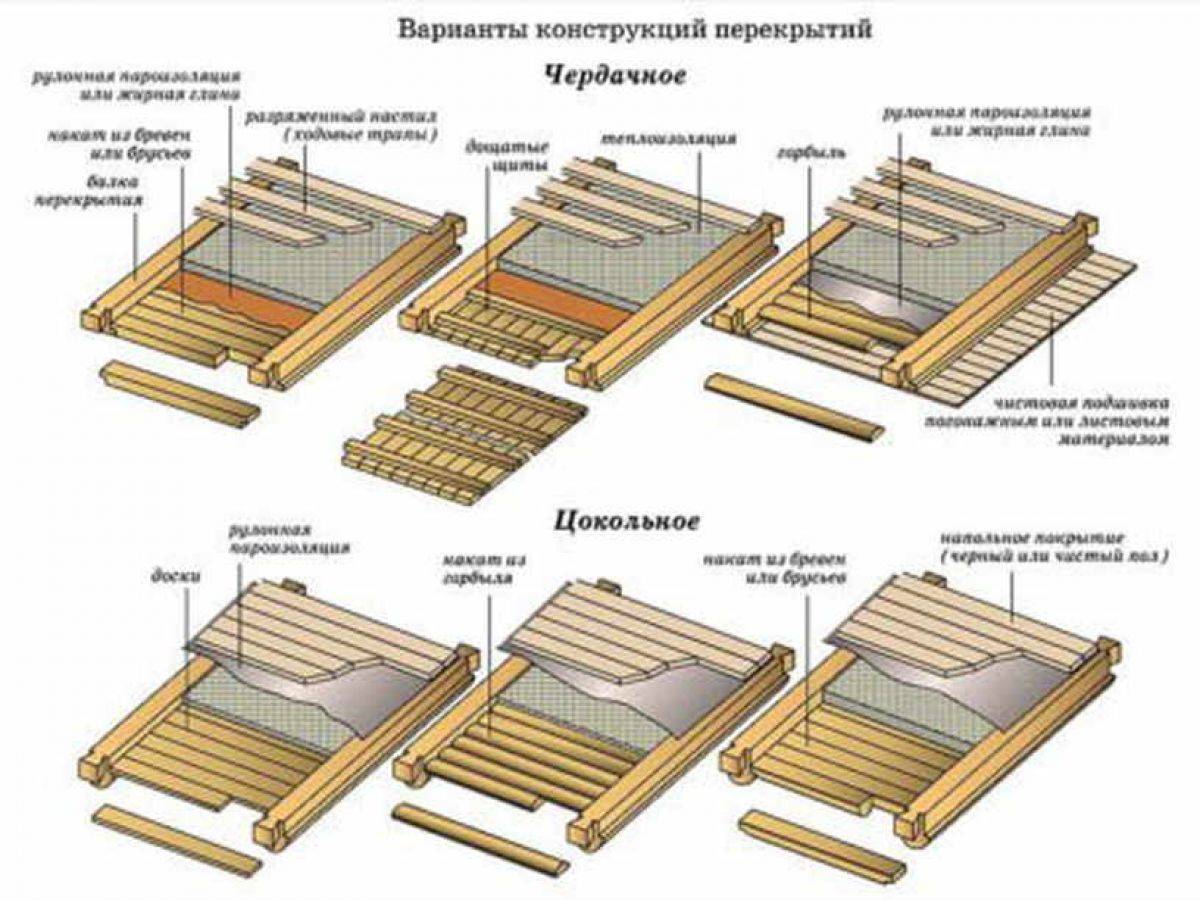

После установки всех несущих частей, можно приступать к монтажу наката на втором этаже, и подшивке потолка на первом. Обычно, верхняя часть этого «пирога», составляется из двух слоев – «чернового» пола и «чистового» пола. По чистовому полу, уже можно укладывать финишное покрытие.

Потолок, можно подшить самыми разными материалами, включая популярные ГКЛ или ДСП. По ним, уже делается финишная отделка.

Заключение

Конечно, в рамках небольшого материала, дать точную инструкцию, как собрать межэтажное перекрытие из дерева, не получится. Это – только примерный рассказ о том, как и в каком порядке, что будет делаться.

Точный порядок действий, и все нюансы в сооружении таких конструктивных элементов дома, необходимо изучать, в отношении конкретной постройки и материалов, из которых она изготовлена.

Устройство междуэтажных перекрытий в домах Naturi

Поделиться с друзьями:

Основное исполнение междуэтажного перекрытия в домах Naturi® – с балками из массивной или клееной древесины. Разрез конструкции междуэтажного перекрытия изображен на рис. 13.

Междуэтажное перекрытие монтируется на двухрядную перфорированную закладную доску (обвязку) стен Naturi®.

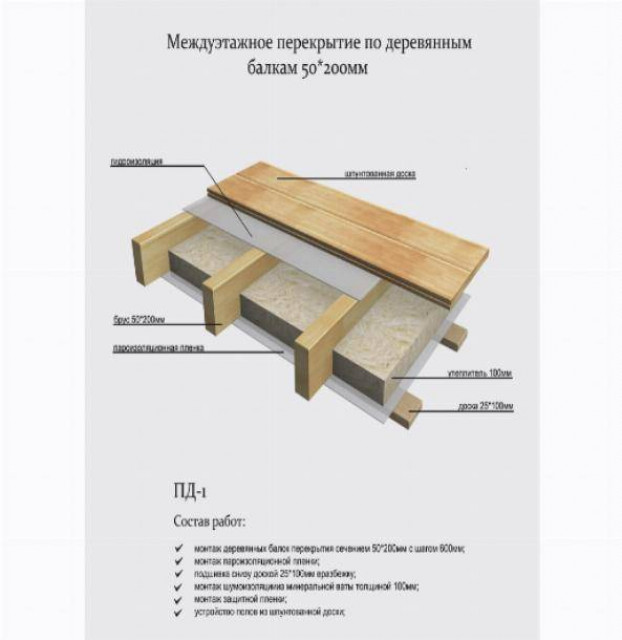

Состав элементов междуэтажного перекрытия:

– два ряда распределительного бруса толщиной 100 мм. Сращивание элементов каждого ряда осуществляется встык. Места сращивания в смежных рядах не совпадают;
– балки, концы которых соединены с распределительным брусом через металлические опоры балок. Балки образуют несущую решетчатую конструкцию перекрытия;
-маячковые рейки, расположенные по нижней кромке балок перпендикулярно балкам;
– чистый потолок первого этажа по низу перекрытия, например: из деревянной профилированной обшивки;
– пароизоляция по балкам;
– лаги из деревянных строганных брусков над балками. Лаги образуют решетчатую конструкцию с шагом, достаточным для устройства сплошного основания чистого пола;
– звукоизоляция в пространстве между лагами. Для звукоизоляции применяется упругий композиционный материал из растительных волокон и лавсана, объединенный в плиты по технологии термоскрепления. Материал химически безвреден, не выделяет с воздушную среду дома вредных веществ.
Дополнительная звукоизоляция в пространстве между балками может быть установлена, при этом пленочный пароизоляционный слой должен быть расположен между изоляцией маячковой рейкой;
– слой гидроизоляции паропроницаемой из специальной полимерной пленки;
– основание чистого пола в виде сплошного настила из фанеры или цементно-стружечных плит;
– чистый пол (по выбору).

Рис. 13. Междуэтажное перекрытие в домах Naturi®.

Устройство чердачных перекрытий в домах Naturi®

Основное исполнение чердачного перекрытия в домах Naturi® – с балками из массивной или клееной древесины.

Особенности устройства чердачных перекрытий.

– расчетная нагрузка на чердачное перекрытие принимается меньшей величины по сравнению с междуэтажным перекрытием. При этом, как правило, несущая часть чердачного перекрытия аналогична междуэтажному перекрытию;
– теплоизолирование чердачного перекрытия выполняется аналогично теплоизолированию цокольного перекрытия;
– потолки помещений второго этажа аналогичны потолкам первого этажа;
– ходовой настил и изоляция со стороны чердака должен обеспечивать возможность технического обслуживания стропильных конструкций, предупреждать задувание ветра в теплоизоляцию перекрытия, предупреждать увлажнение теплоизоляции конденсатом и капельной влагой из-за случайного воздействия.

Состав элементов чердачного перекрытия:

– два ряда распределительного бруса толщиной 100 мм (функция – мауэрлат, традиционный русский термин – повальная слега). Предназначены для распределения нагрузки от стропил на стены. Сращивание элементов каждого ряда осуществляется встык. Места сращивания в смежных рядах не совпадают;
– балки, концы которых соединены с распределительным брусом через металлические опоры балок. Балки образуют несущую решетчатую конструкцию перекрытия;
– маячковые рейки, расположенные по нижней кромке балок перпендикулярно балкам;
– пароизоляция по маячковым рейкам;
– чистый потолок первого этажа по низу перекрытия, например: из деревянной профилированной обшивки;
– теплоизоляция в пространстве между балками. Для теплоизолирования применяется упругий композиционный материал из растительных волокон и лавсана, объединенный в плиты по технологии термоскрепления. Материал химически безвреден, не выделяет с воздушную среду дома вредных веществ;
– лаги из деревянных строганных брусков над балками. Лаги образуют решетчатую конструкцию с шагом, достаточным для устройства сплошного ходового настила в чердачном помещении;
– дополнительная теплоизоляция в пространстве между лагами;
– слой ветро, гидроизоляции паропроницаемой из специальной полимерной пленки;
– ходовой настил из досок или строительных плит.

Разрез конструкции междуэтажного перекрытия изображен на рис. 14.

Рис. 14. Чердачное перекрытие в домах Naturi®.
