Перекрытия по деревянным балкам расчет: Расчет деревянной балки перекрытия

W_дер = (b x h²) / 6

W – величина момента сопротивления нашей балки перекрытия
b – толщина балки в см (размер всегда кратный 5см)
h – высота балки в см (размер всегда кратный 5см)

Шаг 5. Сравниваем

W_р ≤ W_дер

Пример расчета деревянной балки межэтажного перекрытия

Дано: балка 50мм х 150мм с шагом 0,6м для перекрытия пролета в 5м.

Задача: проверить, проходит балка такого сечения для указанного пролета?

Шаг 1. Находим значение нагрузки на перекрытие (сбор нагрузок).

q = q_кв х B
q = 250 кгс/м² х 0,6м = 150 кгс/м

Шаг 2. Находим внешний момент.

М = (q x L²) / 8
М = (150 кгс/м x 5²м) / 8 = 468,75 кгс х м

Шаг 3.

W_р = M х 100 / R_y
W_р = 468,75 кгс х м х 100 / 130 кгс х см² = 360,57 см³

Шаг 4. Находим момент сопротивления нашей балки перекрытия.

W_дер = (b x h²) / 6
W_дер = (5см x 15²см) / 6 = 187,5 см³

Шаг 5. Сравниваем W

W_р ≤ W_дер
360,57 > 187,5 (не проходит).

Шаг 6. Увеличиваем сечение деревянной балки до 50мм х 200мм и проверяем.

W_дер = (b x h²) / 6
W_дер = (5см x 20²см) / 6 = 333,3 см³
360,57 > 333,3 (не проходит).

Снова увеличиваем сечение деревянной балки до 100мм х 200мм и проверяем.

W_дер = (b x h²) / 6
W_дер = (10см x 20²см) / 6 = 666,6 см³
360,57 ≤ 666,6 (проходит).

Расчет нагрузки деревянной балки онлайн для минимальной прочности и прогиба перекрытия

Задача расчета балки для деревянного перекрытия по прогибу и прочности сводится к тому, чтобы найти поперечное сечение деревянных балок и определить их шаг, чтобы перекрытие было достаточно прочным и было способно выдерживать определенную нагрузку. И для того, чтобы не возникали чрезмерные прогибы, которые могут создавать существенный дискомфорт тем, кто будет ходить по такому перекрытию.

Для этого мы сделали данный калькулятор деревянного перекрытия на прогиб и прочность для деревянной балки.

Порядок работы:
1. Укажите длину пролета балки
2. Укажите шаг балок
3. Укажите расчетную нагрузку на балку (посчитать можно здесь)
4. Укажите сорт дерева (для расчета по прочности)
5. Укажите либо отношение высоты к ширине (h/b), либо напрямую задать ширину с последующим расчетом высоты
6. Нажать на кнопку «Расчет»

В результате вы получите подбор минимального сечения по прочности и прогибу деревянной балки, и на основании этих значений подбор окончательного варианта сечения и площадь для рационального использования сечения балки.

Для информации:
— принято считать, что сопротивление дерева на изгиб: для 1-ого сорта — 9 МПа, для 2-ого сорта — 8.34 МПа и для 3-его сорта — 5.56 МПа. Это следует из СП 64.13330.2017 «Деревянные конструкции» при коэффициентах Mв=0.9 (нормальная эксплуатация), Mт=0.8 (температура до 50 градусов), Мсс=0.9 (срок службы 75 лет), Мдл=0. 66 (совместное действие постоянной и кратковременной нагрузок).

Если онлайн калькулятор расчета деревянной балки на прочность и прогиб оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие строительные калькуляторы онлайн, они простые но здорово облегчают жизнь строителям и тем кто решил сам строить свой дом с нуля.

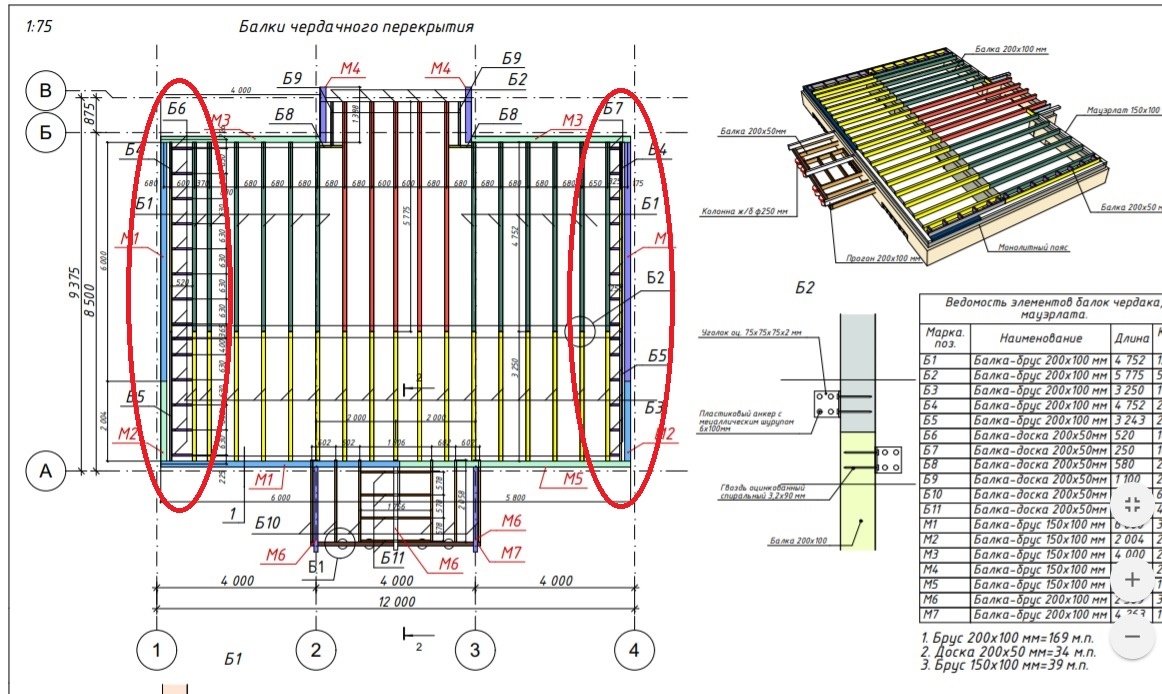

Межэтажное перекрытие по деревянным балкам.

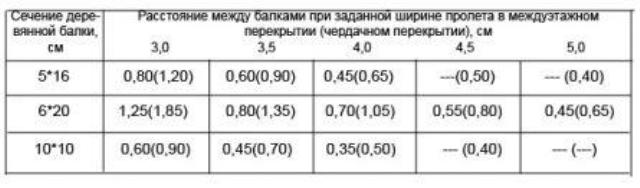

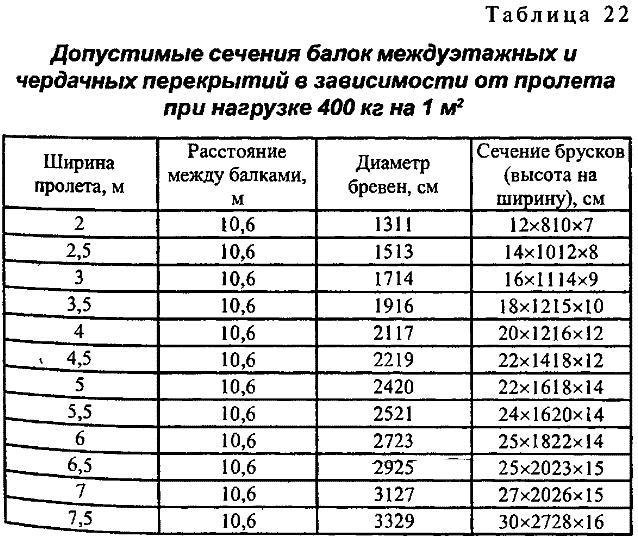

Расчёт деревянных балок перекрытия. Допустимые сечения балок перекрытия. Расстояние между деревянными балками и ширина пролёта. Основные требования к деревянным балкам. ● Если в качестве перекрытия используются доски, то необходимо принять меры для того, чтобы они не подвергались скручиванию под нагрузкой. Для этого доски устанавливаются на расстоянии не более , чем в 60 см друг от друга. Также для препятствования скручивания выполняется обшивка с использованием жёсткого листового или плитного материала толщиной не менее 12 мм. ● Основная роль обшивки — обеспечение силового каркаса, то есть увеличение несущей способности деревянных перекрытий. Применяются плиты ДСП, ЦСП, ОСП или фанера достаточной толщины. Расположение короткой стороны плит должно быть перпендикулярным по отношению к установленным балкам перекрытий, а расположение соединений параллельных балкам — вразбежку. ● Для удобства монтажа обшивочного материала с нижней стороны к балкам предварительно набивается обрешётка, а с верхней — лаги. ● Обрешётка выполняется из деревянных досок сечением не менее 2×9 см, которые крепятся под углом 90º к балкам на расстоянии порядка 60 см друг от друга. Если обрешётка уже готова, то в качестве подшивки можно использовать гипсокартонные листы толщиной не менее 12 мм. Все края в ГКЛ должны быть сверху опорных элементов в каркасе или обрешётке. ● Используемые при монтаже саморезы должны быть длиной на 4 см больше, чем толщина плитного материала. Шаг крепления саморезов составляет 20 см. На установленные лаги обшивку сверху можно не укладывать. Вместо лаг можно установить доски с уже готовыми вертикальными распорками сечением 4×10 см. ● Установка распорок производится в пролётах между балками, расстояние между распорками не должно быть более 210 см по отношению к опорам балок и ближним вертикальным связям. Монтаж осуществляется с использованием металлических кронштейнов или гвоздей. Если в роли балок применяется брус, то дополнительное укрепление не потребуется. Расчёт деревянных балок перекрытия ● Главным фактором надёжности всего перекрытия является правильный подбор балок и точность их размеров. Балки перекрытия делаются после точного расчёта их длины и сечения. Длина деревянных балок зависит от ширины производимого перекрытия, а их сечение высчитывается в зависимости от шага установки, длины пролёта будущей нагрузки. ● После того, как сделаны измерения пролёта, определяются длина балок, их размеры и количество. Важный показатель — глубина, на которую деревянные балки будут введены в стены и то, каким образом они будут зафиксированы. В деревянную стену балки должны входить не менее, чем на 70 мм. • В кирпичные стены или стены из строительных блоков деревянные балки в виде бруса должны заходить на глубину не меньше, чем на 150 мм, а если в роли балок используются доски, то на 100 мм. ● Длина деревянных балок при условии применения кронштейнов или уголков может быть равна пролёту. Металлические поддерживающие конструкции в этом случае принимают вес перекрытия на себя. Ширина пролёта, который может быть перекрыт деревянными балками, составляет от 2,5 до 4 метров. Наибольшая длина балки из бруса или доски — 6 метров. В случаях, когда имеется острая необходимость использования балок длиной больше шести метров, придётся возвести промежуточные опоры или использовать клеёный брус. ● На балку действует суммированная нагрузка из веса размещённых на перекрытии предметов и собственного веса, включая массу подшивочных досок и межбалочного утеплителя. Правильный и точный расчёт сложных перекрытий может выполнить проектная организация. ● Расчёт достаточно простых деревянных перекрытий можно выполнить самостоятельно. • Для чердачных перекрытий с подшивной доской, которые не испытывают значительных нагрузок, но утеплённых минеральной ватой, правильным будет утверждение, что в среднем на 1 м² действует нагрузка в 50 кг. В этом случае нагрузка на перекрытие будет следующая: 1,3×70=90 кг/м². Здесь цифра 70 — это нормированная нагрузка для данного перекрытия согласно СНиП 2.01.07-85; 1,3 — коэффициент запаса прочности. Общая нагрузка будет равна 90+50 = 130 кг/м². • Если межбалочный утеплитель тяжелее минеральной ваты или применялась подшивка из более толстых досок, то нормативная нагрузка будет 150 кг/м²: 150×1,3+50=245кг/м² (общая нагрузка). • Для перекрытий мансарды к количеству составляющих факторов нагрузки добавляется вес напольного покрытия и предметов интерьера. Таким образом расчётная нагрузка увеличивается до 350 кг/м². • При условии, что балки являются частью межэтажного перекрытия, расчётная нагрузка составляет 400 кг/м². • Допустимый изгиб деревянных балок для чердаков составляет 1/200, а для межэтажных перекрытий — 1/350. ● Допустимые сечения балок перекрытий. ● После того, как определена длина балок и их расчётная нагрузка, можно приступать к расчёту шага балок перекрытия и сечения, причём эти значения взаимосвязаны. ● Наиболее оптимальным соотношением высоты балки перекрытия к ширине считается 1,4 : 1. Деревянные балки могут быть шириной от 40 до 200 мм. Высота и толщина балок подбирается таким образом, чтобы подходить толщине утеплителя (100-300 мм). При использовании в качестве балок брёвен в расчёт принимается их диаметр (110-300 мм). ● Расстояние между деревянными балками и ширина пролёта. ● Шаг установки балок выбирается от 300 до 1200 мм. При этом во внимание принимаются материал подшивки и размеры листов утеплителя. Если перекрытие выполняется в каркасном строении, то шаг балок будет равен расстоянию между стойками каркаса. ● Для расчётной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее: Шаг, м Ширина пролёта, м Сечение, м (минимум) 0,6 2,0 75×100 0,6 3,0 75×200 0,6 6,0 150×225 1,0 3,0 100×150 1,0 6,0 175×250 ● Таблица рекомендуемых минимальных сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м². Шаг установки, м Пролёт, м   2,0 2,5 3,0 4,0 4,5 5,0 6,0 0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225 1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250 • Если планируется использовать доску пола толщиной до 32 мм, то шаг балок лучше выбирать 0,6 м. • Если планируется использовать шпунтованную доску, то минимальное сечение можно уменьшить на 10-15%. ● Для ненагруженных перекрытий можно использовать таблицу для меньших значений нагрузок деревянных балок: Нагрузки, Сечение балок при длине пролёта, м кг/пог. м 3,0 3,5 4,0 4,5 5,0 5,5 6,0 150 50×140 50×160 60×180 80×180 80×200 100×200 100×220 200 50×160 50×180 70×180 70×200 100×200 120×220 140×220 250 60×160 60×180 70×200 100×200 120×200 140×220 160×220 350 70×160 70×180 80×200 100×220 120×220 160×220 200×220 ● Максимальные пролёты деревянных балок перекрытий. Основные требования к деревянным балкам перекрытия ● Деревянные балки производятся из хвойных пород деревьев, обладающих необходимой прочностью. Во избежание прогиба лаг под воздействием нагрузки влажность материала не должна быть более 14%. При выборе древесины для изготовления балок не допускается наличие каких-либо поражений древесины насекомыми-вредителями, грызунами или очагов плесени. При соотношении сторон бруса-балки 7 : 5 она будет устойчива к изгибу. ● Высота лаг напрямую влияет на то, какую нагрузку без прогиба она сможет выдерживать. Для того, чтобы под нагрузкой перекрытие оставалось ровным, строительный подъём необходимо вытесать. Потолок нижнего яруса в центральной части будет иметь небольшой подъём, который выровняется с увеличением нагрузки на перекрытие. ● Перед началом строительства дерево необходимо пропитать антисептическими средствами. ● Расход пиломатериала можно сократить, если при частой укладке лаг брусья и брёвна заменять уложенными на ребро досками 50×150×180 мм. Шаг укладки в целях удобства укладки плит утеплителя должен быть 400-600 мм.

Расчет перекрытия деревянного бруса Калькулятор онлайн

Сделать надежное перекрытие можно при правильно подобранном размере балки. Чтобы определить этот очень точный размер, вам нужно будет произвести расчет. Это можно сделать с помощью онлайн-программы, представляющей собой своего рода калькулятор.

Почему я должен считать?

Вся нагрузка, приходящаяся на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. Целостность конструкции и безопасность людей в ней в ней в ней зависит от прочности балок перекрытия.

Расчет деревянных элементов необходим для определения допустимой вертикальной нагрузки, действующей на них. Строительство нового или реконструкция старого здания без предварительного расчета сечения несет в себе огромный риск.

Выложенные наугад слабые деревянные балки внахлест могут выпасть в любой момент, что приведет к большим финансовым затратам и, что еще хуже, к травмам людей. Большое сечение запасной балки создаст чрезмерную нагрузку на стены и основание конструкции.

Помимо определения прочности существует расчет прогиба деревянных элементов. Он определяет эстетическую сторону конструкции. Даже если прочная балка перекрытия выдержит падающий на нее вес, она может прогрессировать. Помимо испорченного внешнего вида, обработанный потолок создаст дискомфорт от пребывания в таком помещении. По нормам прогиб не должен превышать 1/250 длины балки.

Сделать расчет всех элементов перекрытия можно через онлайн-калькулятор.Это специальная программа, которая позволяет рассчитать величину прогиба деревянной балки с заданными параметрами, а также определить оптимальное сечение для определенного перекрытия. Онлайн-расчет поможет еще до начала строительства учесть все нагрузки, приходящиеся на несущие конструкции. Можно сделать нагрузку на 1 м опор и рассчитать количество деревянных элементов, необходимое для возведения кровли. Для работы онлайн-калькулятора нужно лишь правильно внести необходимые данные.

Общие инструкции по онлайн-расчету

Интерфейс программы достаточно простой и разобраться с ним сможет даже новичок. Калькулятор состоит из небольших окошек, в которые необходимо ввести данные. После нажатия кнопки «Рассчитать» пользователь получает готовый результат расчета.

На разных сайтах дизайн программы может отличаться, но принцип действия у нее одинаковый:

• Для начала необходимо в окне программы выбрать конструкцию, на которую будут рассчитываться деревянные балки.Здесь нужно знать предел некоторых показателей: максимальная длина потолочных элементов — 12 м, а стропильная система — 13 м.
• Далее в программе вводится максимальный размер пролета между элементами перекрытия или опорами стропильной системы.
• Указано планируемое расстояние под установку балок. Необходимо учитывать, что все десятичные значения в онлайн-калькуляторе умещаются точкой, а не запятой. Возьмем, например, значение 0.9 мес.
• Ниже указаны стандартные нагрузки, которые для деревянных полов составляют 400 кг / м2, а для стропильной системы — 220 кг / м2.
• Последнее значение, введенное в онлайн-калькулятор в градусах, указывает на стропу.

Данные, введенные в программу, должны быть точными, без ошибок, иначе результат будет неверным.

Выполнить расчет в ручном режиме

Многие опытные строители не доверяют подобным онлайн-программам, предпочитая использовать для расчетов обычный калькулятор.Делая расчет деревянных балок в ручном режиме, необходимо учитывать следующие рекомендации:

• Длина деревянных балок из бруса в бетонном или кирпичном здании должна быть не менее 150 мм. Если вместо бруса используется доска, ее минимальная цель — 100 мм. На деревянных домах показатель немного другой. Минимальная толщина элемента из бруса или доски — 70 мм;
• При использовании металлических креплений пролет должен быть равен длине конструкции внахлест.Вес перекрытий и других элементов ляжет на металлические детали;
• Типовая планировка дома имеет ширину пролета 2,5-4 м. Его можно перекрыть шестиметровым элементом. Большие пролеты перекрывают клееным брусом или сооружают дополнительные стены-перегородки.

Применяя для расчетов обычный калькулятор, эти рекомендации помогут сделать сильное совпадение.

Определение нагрузки

Перекрытие вместе с находящимися на нем предметами создает определенную нагрузку на деревянные балки.Рассчитать его можно только в проектных организациях. Примерный расчет производит калькулятор, руководствуясь следующими рекомендациями:

• Утепленные чердаки минимальные нагрузки характеризуются минимальной нагрузкой, примерно 50 кг / м2. Расчет нагрузки производится по формуле: значение прочности — 1,3 умножаем на показатель максимальной нагрузки — 70.
• Если вместо минвати использовать более тяжелый теплоизолятор и массивный откидной борт, нагрузка возрастает в среднем до 150 кг / м2.Определить общую нагрузку можно так: значение силы прочности умножается на показатель средней нагрузки и ко всему добавляется величина требуемой нагрузки.
• Делая расчет для мансарды, допускается нагрузка до 350 кг / м2. Это связано с тем, что добавляется вес пола, мебели и т. Д.

С этим определением разобрались, теперь идем дальше.

Определение сечения и этапы установки элементов перекрытия

Этот процесс требует соблюдения следующих правил:

1. Отношение ширины конструкции к высоте равно 1.4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины утеплителя примерно 100-3000 мм;
2. Расстояние между элементами, то есть их шаг, может составлять от 300 до 1200 мм. Здесь необходимо учитывать размеры теплоизоляции со слуховым материалом. В каркасном строительстве расстояние между балками приравнивается к шагу стоек каркаса;
3. Деревянные балки допускают небольшой изгиб, который для перекрытия мансарды составляет 1/200, а для межэтажного перекрытия — 1/350;
4. При нагрузке 400 кг / м2 отношение шага к сечению составляет 75/100 мм.В общем, чем больше сечение балок, тем больше расстояние между ними.

Помимо получаемых точных результатов, прочность конструкции зависит от качества материала.

Заготовки используются из древесины хвойных пород, влажностью до 14%. Дерево не должно поражаться грибком и насекомыми. Ну а для увеличения срока службы деревянной конструкции заготовку перед установкой необходимо обработать антисептиком.

В следующем видео вы можете наблюдать пример работы в программе для расчета перекрытий.

Поделитесь статьей с друзьями:

Похожие статьи

Перекрытие больших пролетов деревянными балками: клееный брус, деревянные фермы. Расчет балки

01.10.2010, 11:47

оплата:
1) брус 200 * 200 * 6000 через 0,5М = 22 т.р (прогиб 20 мм)
2) Балка двутавровая 20Б ч / ш 1,2м = 27 т.р. (прогиб 20 мм)

По весу 1) -90 кг бревна, 2) — 120 кг бруса

Теоретически решения очень похожи. интересует практика, что еще лучше?

Зеленый кот

01.10.2010, 11:55

Бар.
Делать какие-либо несущие конструкции из железа вообще не стоит, потому что в огне дерево держится до последнего, а железо засыпано и готово.

01.10.2010, 15:55

Температура, при которой пойдет деформация двутавра, несовместима с жизнью. Особенно, если снизу все обшито гипсокартоном.

Если все же решились сделать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

«гри и готово» — а будет ли все равно)))

Может в одном месте деформироваться, а в другом улететь, где еще есть условия для жизни… 🙂 но в целом ты прав.
+ Само дерево будет поддерживать горение, а железо — нет …

Зеленый кот

01.10.2010, 17:41

Температура, при которой пойдет деформация двутавра, несовместима с жизнью.
Неправда.
Одно дело, когда он один, и другое, когда он под нагрузкой.

До недавнего времени было вообще запрещено использовать мет. профиль, сейчас смотрю на это вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, Малавато — посмотрим на кукушку.

01.10.2010, 20:32

В моей комнате пролет оказался 5,7 метра, перекрытие между 1 и 2 этажами. Выбрал двутавр 20Б через каждые 1,3 метра, вроде по расчету двутавр был прочнее дерева. Стоит учесть, что дерево можно найти 6,5 метра, а длина двутавра составляет 11,7 метра или 12 метров (для перекрытия пролета в 6 метров необходимо не менее 15 см на каждую сторону). Правильнее было бы выложить тарелки, но у меня не получилось.Разница между деревом и двутавром была где-то 10-12%. При кладке стен между вырезом в газоблоке и двутавром установил пенопласт 3 см.
За счет пожара надо защитить себя.

02.10.2010, 00:47

А я поставил бетонную плиту 5,8 метра на 6-метровом пролете и ни о чем другом не думаю. Не горит, не плавится, не гнется …

02.10.2010, 09:00

Всем спасибо, я все еще склоняюсь к двутавру, потому что он прочнее, я хочу поставить внутренние стены из пеноблока 100 см на потолке.(хотя наверное можно было поставить под стену 2 балки)
то wawan001 пролет 6М по осям стен то есть по 15 см с каждой стороны опоры будет.
то Кот, я полагаю, если залить негорючий утеплитель аля керамзит, то там вообще нечего будет гореть (домик из пеноблока).

И еще вопрос, если перекрывать двутавром, можно ли вместо крайних балок использовать деревянную, скажем 50-ку, закрепленную на боковых стенках ??

02.10.2010, 18:30

Есть еще вариант.

02.10.2010, 19:12

Есть еще вариант.
Делаете опорную балку (пусть даже из двутавра), на которую кладете простые деревянные балки перекрытия. Будет намного дешевле.
Двутавры понадобятся один-два, но мощных. Цена все равно выйдет дешевле.

Сам сделал

02.10.2010, 20:01

dengt, мне пришла в голову эта идея с точки зрения технологичности устройства в будущем полов, если деревянные полы устанавливаются внутри двутавра, а счетчик -решетка (балки по расчету) сделана сверху.Расстояние от края балки до двутавра 40 см — надежно. Ведь по расчетам на крайнюю балку нагрузка меньше чем в 2 раза, чем на соседнюю, можно поставить балку 150х200 или взять 2 куска досок 50х200 и установить между ними отрезки доски одинакового размера длиной 1,5 метра. их, и я считаю, что 50 — это непрочно, хотя если стена может втягиваться и все будет хорошо. Если вы уверены в застежках, то, наверное, да.

04.10.2010, 05:57

Прикрыл пролет 5м бруском 150 * 150, сложенным пополам и закрученным шпильками, т.е.е. получилась балка 150 * 300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы мог 🙁

05.10.2010, 09:32

[
Я сам так сделал
пролет 11 на 6, разделил на три части двумя двутаврами и уложил деревянные балки, а чтобы не увеличивать толщину потолка положил их внутри Т-образной балки. Предварительно приварили уголки к марке и прикрутили балки на болты.

Как я понял, двутавры были высотой 6 метров?
тут уже нужен минимум 25Б2, нахлест на 5 см толще, вроде не фатально.

Что касается крепления боковых балок к стенам, меня беспокоит, что все остальные балки будут гнуться, а крайние — нет, тогда перекрытие будет гнуться «пузырем»?

05.10.2010, 10:11

Балка двутавровая 6 метровая 20Б1 — две штуки по длине, получилось 3 зоны, две с опорой балки одной стороны на стену, а вторая на I -брус и одна зона с балками, зажатыми между двутаврами. Прогибов не заметил, двутавр на такой длине не ходит.

06.10.2010, 13:06

06.10.2010, 13:47

в зависимости от того, как нагружать, если по теории 400 кг / м, то в вашем случае 20Б1 прогнется на 77 мм

Интересно, как вы это рассчитали?

Sminex построит жилой комплекс премиум-класса общей площадью около 45 тысяч квадратных метров. м. на Красноказарменной набережной возле Лефортовского парка. Начало строительства намечено на IV квартал 2020 года. В проекте премиум-класса будут предусмотрены различные типы жилья, квартиры, квартиры, пентхаусы и таунхаусы, а также трехуровневый подземный паркинг… Особенности и преимущества …

Инвестиции САФМАР в новый бизнес-кластер составят 500 миллионов долларов

САФМАР инвестирует около 500 миллионов долларов в проект по развитию нового бизнес-кластера, который реализуется на территориях, прилегающих к «Сколково». Об этом в ходе 22-й Международной выставки коммерческой недвижимости и Investment Expo Real 2019 сообщил заместитель генерального директора по строительству и развитию Safmar Group Александр Волченко. Внедряется новый бизнес-кластер …

Минвостокразвития заинтересовано в приходе на Дальний Восток крупных строительных компаний

Министр РФ по развитию Дальнего Востока Александр Козлов и глава Группы компаний ПИК Сергей Гордеев обсудили строительство новостроек на Дальнем Востоке. Строительная компания уже предметно рассматривает Приморский край, Сахалинскую область и Камчатский край.«Ипотека под 2% даст спрос на жилье на первичном рынке. С учетом того, что возможность получить льготную ипотеку будет для всех молодых …

MosBuild Academy начинает работу в октябре

Проект онлайн-образования 2018 года имел огромный успех. Новый сезон откроется курсами по архитектуре и световому дизайну Б «Учебный год» 2018—2019 Было проведено 16 вебинаров, на которых выступили основатели архитектурных бюро, ведущие российские дизайнеры, главные редакторы авторитетных архитектурных СМИ.Спикерами также выступили амбассадоры бренда MosBuild Диана Балашо …

Новый терминал внутренних авиалиний Международного аэропорта Хабаровск заработает в октябре

Во время рабочей поездки в Хабаровск осмотрел заместитель Председателя Правительства Российской Федерации — полномочный представитель Президента Российской Федерации в Дальневосточном федеральном округе Юрий Трутнев. новый терминал внутренних авиалиний международного аэропорта Хабаровск им. Г.И. Невельского, построенный при участии Фонда развития Дальнего Востока, и проинспектировал подготовку к переводу пассажирских перевозок на новый терминал.Вице-пр …

Минстрой пересмотрел норматив площади земельных участков под строительство и реконструкцию школ

Свод правил «Градостроительство. Планировка и застройка городских и сельских поселений ». Соответствующий приказ подписал министр строительства и ЖКХ РФ Владимир Якушев. Изменения №1 в СП 42.13330.2016 СНиП 2.07.01-89 * Градостроительство. Планировка и застройка городских и сельских поселений »введена в рамках реализации национальных проектов…

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа агрегатов. Именно здесь неопытные строители допускают, пожалуй, самые опасные ошибки, именно по устройству этой системы задается больше всего вопросов.

1. Почему выбирают дерево

В любом здании пол представляет собой горизонтальную конструкцию, которая выступает в качестве основы для создания пола. Кроме того, будучи привязанным к несущим стенам дома, он обеспечивает конструкции поперечную устойчивость, равномерно распределяя возможные нагрузки.Поэтому к надежности данной конструкции предъявляются самые высокие требования.

Независимо от того, какой материал используется при строительстве дома, в частном секторе наиболее распространены именно деревянные полы. Их часто можно увидеть в различных каменных коттеджах, и совершенно очевидно, что в деревянном строительстве (бревенчатая, каркасная, каркасная и каркасно-панельная технология) такому решению — альтернативы нет. Объективных причин много … Рассмотрим достоинства и недостатки деревянных полов.

В частном малоэтажном строительстве перекрытия монтируют в нескольких вариантах:

• Плита железобетонная готовая,
• Плита железобетонная монолитная,
• Балка железобетонная сборная,
• Балки и фермы металлопрокатные,
• Перекрытие от пиломатериалы.

плюс

Или почему паркетные полы так популярны.

• Легкий вес.Используя доску или брус, мы не перегружаем несущие стены и фундамент. Вес потолка в несколько раз меньше, чем у бетонных или металлических конструкций … Обычно привлечение техники не требуется.
• Минимальные сроки выполнения работ. Минимальная трудоемкость среди всех вариантов.
• Универсальность. Подходит для любого здания, в любой среде.
• Возможность установки при отрицательных и очень высоких температурах.
• Отсутствие «мокрых» и грязных процессов.
• Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
• Возможность использования пустот для прокладки инженерных коммуникаций (электричество, отопление, водоснабжение, канализация, слаботочная …).
• Сравнительно невысокая цена на сборный каркасный пол из бруса, как с точки зрения стоимости деталей / комплектующих, так и с точки зрения оплаты труда подрядчика.

Минусы

Недостатки деревянной системы перекрытия из дерева довольно условны.

• Сложность выбора сечения материалов и конструктивных решений, обеспечивающих расчетную несущую способность.
• Необходимость проведения дополнительных мероприятий по пожаротушению, а также для защиты от влаги и вредителей (антисептическая обработка).
• Необходимость приобретения звукоизоляционных материалов.
• Строгое соблюдение технологии во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянный пол — всегда состоит из балок.Но изготавливать их можно из самых разных пиломатериалов:

• Оцилиндрованное бревно диаметром до 30 см.
• Пруток четырехгранный.
• Доска большого сечения (толщиной от 50 мм до ширины 300 мм).
• Несколько досок сравнительно небольшой толщины, скрученных слоями навстречу друг другу.
• Балка двутавровая, верхний и нижний пояс которой изготовлен из обрезной строганной доски / бруса, а вертикальная стена — из OSB-3, фанеры или профилированного металла (древесно-металлического изделия).
• Ящики закрытые из листовых материалов (фанера, OSB).
• SIP панель. По сути, это отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.

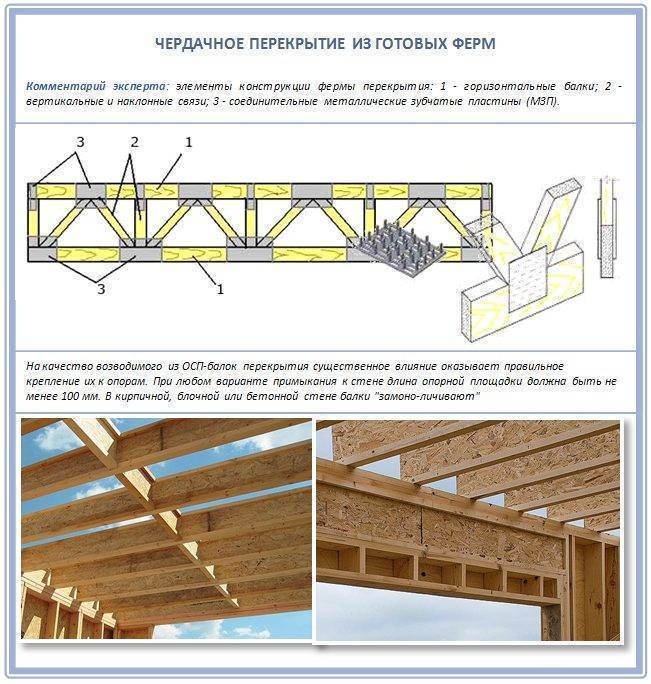

• Фермы различной конструкции, позволяющие перекрывать большие пролеты.

Самыми простыми в установке, а также самыми дешевыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия изготавливаются из обрезного пиломатериала.

В связи с очень высокими требованиями к несущей способности, прочности и геометрическим отклонениям пиломатериалы первого сорта следует рассматривать как заготовки.Возможно использование изделий, относящихся ко второму сорту по ГОСТу, не имеющим критических геометрических отклонений, дефектов и дефектов обработки, способных снизить прочностные характеристики и срок службы готовых деталей (через сучки, сучки, косые, глубокие протяженные трещины. ..).

В этих конструкциях использование валежной древесины (валежник, валежник, обожженная древесина) исключено из-за недостаточной прочности и множественных поражений болезнями и насекомыми, разрушающими древесину. Также большой ошибкой будет покупка штанги или доски «с воздухом», «с армянским размером», «ТУ» — из-за заниженных сечений.

Это должен быть исключительно здоровый материал из зеленой ели или сосны, поскольку хвоя из-за своего смолистого состава и структуры массива гораздо лучше переносит изгибающие нагрузки и сжатие, чем большинство твердых пород дерева, к тому же имея относительно низкий удельный вес.

В любом случае пиломатериал обрезной необходимо очистить от остатков коры и лубяных волокон, обработать антисептиком и антипиреном. Лучше всего здесь проявит себя сухой строганный пиломатериал, но и материал естественной влажности (до 20 процентов) при нормальной обработке также активно (а главное эффективно) используется, тем более что цена на обрезной пиломатериал или доски этого типа невысокая. заметно ниже.

3. Как выбрать размер балок и с каким шагом их расположить

Длина балки рассчитывается таким образом, чтобы она перекрывала существующий пролет и имела «запас» для поддержки несущих стен (точное количество допустимых пролетов и входов в стену см. ниже).

Сечение доски / бруса определяется в зависимости от расчетных нагрузок, которые будут действовать на пол в процессе эксплуатации здания.Эти нагрузки делятся на:

Временные нагрузки в жилом доме включают в себя вес людей и животных, которые могут перемещаться по потолку, перемещаемые объекты. К постоянным нагрузкам относятся масса самого бруса конструкции (балки, бревна), заполнение пола (утеплитель / шумоизоляция, изоляционные листы), подшивка (вальцовка), черновой и чистовой настил, чистовой пол, перегородки, а также встроенные коммуникации. , мебель, оборудование и предметы быта …

Также не упускайте из виду возможность хранения предметов и материалов, например, при определении несущей способности этажей нежилого холодного чердака там, где это не нужно, редко бывшие в употреблении вещи можно хранить.

Сумма постоянных и временных нагрузок берется за отправную точку, и к ней обычно применяется коэффициент запаса прочности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты в соответствии с положениями СНиП 2.01.07-85 «Нагрузки и удары», но практика показывает, что значения нагрузок в частных домах с деревянные балки оказываются примерно одинаковыми:

• Для межэтажных (в том числе под жилой мансардой) и подвальных перекрытий суммарная нагрузка составляет порядка 350-400 кг / м2, при этом доля собственного веса конструкции составляет около 100 кг.
• Для покрытия ненагруженного чердака — примерно 130 — 150 кг / м2.
• Для перекрытия загруженного нежилого чердака до 250 кг / м2.

Очевидно, что безусловная безопасность имеет первостепенное значение. Здесь учитывается хороший запас и рассматривается вариант не столько распределенных нагрузок на весь пол (в таких количествах они практически нереалистичны), сколько возможности локальной нагрузки, которая может привести к прогибам, которые в свою очередь вызвали:

• физиологический дискомфорт жителей,
• разрушение агрегатов и материалов,
• потеря эстетических свойств конструкцией.

Кстати, допустимы определенные значения прогиба. нормативные документы … Для жилых помещений они могут составлять не более 1/350 длины пролета (то есть 10 мм на 3 метра или 20 мм на 6 метров), но при условии, что не нарушены перечисленные выше ограничивающие требования. .

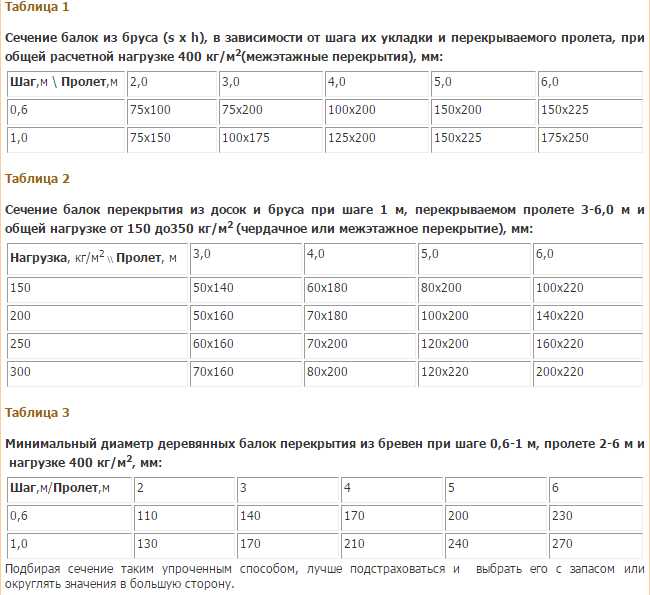

При выборе сечения пиломатериалов для создания бруса обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1 / 1,5 — 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролета.При самостоятельном проектировании вы можете использовать данные, полученные на основе расчетов с помощью онлайн-калькуляторов или публичных таблиц.

Оптимальное среднее сечение балок деревянного перекрытия, мм

Как видите, для увеличения несущей способности перекрытий — достаточно выбрать пиломатериалы большей ширины или большей толщины. В том числе собрать балку можно из двух досок, но так, чтобы получившееся изделие имело сечение не меньше расчетного. Также следует отметить, что несущие свойства и устойчивость деревянного пола повышаются, если поверх балок используются бревна или различные типы черновых полов (листовой настил из фанеры / OSB или обрезных досок).

Еще один способ улучшить прочностные характеристики деревянного пола — уменьшить расстояние между балками. Инженеры в своих проектах частных домов определяют в разных условиях расстояние между балками от 300 мм до полутора метров.Конструкция V-образной рамы расстояние между балками зависит от шага стоек, чтобы под балкой находилась стойка, а не только горизонтальная обвязка. Практика показывает, что наиболее целесообразным с точки зрения практичности и стоимости конструкции является шаг 600 или 1000 мм, так как он лучше всего подходит для последующей установки утеплителей и шумоизоляции спор (именно такую ​​форму имеют изоляционные материалы. фактор листов и рулонов). Это расстояние также создает оптимальное расстояние между точками опоры для установки ламелей перекрытия, установленных перпендикулярно балкам.Зависимость сечения от шага хорошо видна из цифр в таблице.

Возможное сечение балок перекрытия при изменении ступени (общая нагрузка на квадратный метр около 400 кг)

4. Как правильно установить и закрепить балки

Мы определились с шагом — от 60 сантиметров до метр станет золотой серединой. Что касается пролетов, лучше всего ограничиться 6 метрами, в идеале — четырьмя-пятью метрами. Поэтому дизайнер всегда старается «уложить» балки по меньшей стороне дома / комнаты.Если пролеты слишком большие (более 6 метров), то внутри дома прибегают к установке несущих стен или опорных колонн с ригелями. Такой подход позволяет использовать пиломатериалы с меньшим сечением и увеличивать междурядье, тем самым снижая вес пола и его стоимость для заказчика с такими же (или лучшими) несущими характеристиками. Как вариант, фермы создают из более легких пиломатериалов с помощью металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки ставят строго горизонтально, параллельно друг другу, с одинаковым шагом.Деревянная балка должна опираться на несущие стены и балки не менее чем на 10 сантиметров. Обычно используется 2/3 толщины. внешняя стена со стороны помещения (чтобы конец балки не выходил на улицу и оставался защищенным от промерзания). В деревянных стенах сделайте пропил, в камне — оставьте проемы при кладке. В местах соприкосновения балок с несущими конструкциями необходимо уложить изоляционные материалы: демпфирующие эластичные прокладки из резины / войлока, несколько слоев рубероида в качестве гидроизоляции и т. Д.Иногда применяют обжиг скрытых впоследствии участков балки или их покрытие битумными мастиками / грунтовками.

В последнее время для создания перекрытия все активнее используются специальные перфорированные кронштейны «держатели / опоры балки», позволяющие крепить балку встык со стеной. С помощью этого типа кронштейнов также собираются узлы с поперечинами и укороченными по длине балками (проем для лестничных маршей, проход для дымохода и т. Д.). Преимущества этого решения очевидны:

• Полученный тройник очень надежен.
• Работа выполняется быстро (нет необходимости делать пропилы, намного проще выставить одиночную плоскость).
• Мосты холода по телу балок не образуются, так как торец отходит от улицы.
• Есть возможность купить пиломатериал меньшей длины, так как нет необходимости заводить брус / доску внутрь стены.

В любом случае, очень важно после подгонки пиломатериала по размеру тщательно обработать антисептик конец балки.

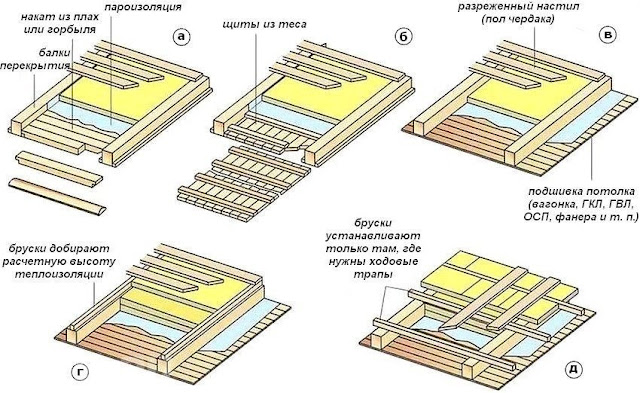

5. Какие изолирующие слои следует использовать внутри деревянных полов

Чтобы ответить на этот вопрос, первым делом необходимо разделить перекрывающиеся конструкции (в круглогодичном жилом доме) на три отдельных типа:

• Перекрытие подвала ,
• Межэтажный,
• Мансарда.

В каждом случае набор торта будет разным.

Межэтажные потолки в подавляющем большинстве случаев разделяют комнаты, температурный режим в которых близок или близок по значению (при наличии системы отопления помещения / пола / зоны). Сюда же относится и мансардный этаж, который отделяет жилую мансарду, так как это помещение отапливается, а утеплитель находится внутри кровельного пирога … По этим причинам здесь не нужна теплоизоляция, а вопрос борьбы с шумом, воздухом (голоса , музыка …) и ударные (шаги, перестановка мебели …) становится очень актуальной. В качестве звукоизоляции в полости потолка закладываются акустические волокнистые материалы на основе минеральной ваты, а также под облицовку прокладываются листы звукоизоляционных мембран.

Конструкция цоколя предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж … Даже если внизу оборудовано эксплуатируемое помещение, данный вид перекрытия требует полноценной теплоизоляции, присущей ограждающие конструкции конкретной климатической зоны и конкретного здания с уникальным тепловым балансом. Согласно нормам, средняя толщина современного утеплителя для Московского региона с хорошими показателями теплопроводности составит порядка 150-200 мм.

Аналогичные требования к теплоизоляции распространяются на мансардный этаж, над которым нет отапливаемого чердака, потому что именно он будет основным барьером на пути тепловых потерь через крышу здания. Кстати, из-за большего потока тепла через верхнюю часть дома толщина утеплителя здесь может потребоваться больше, чем в других местах, например 200 мм вместо 150 или 250 мм вместо 200.

Используют пенополистирол, пенополистирол, минеральную вату плотностью 35 кг / м3 в плитах или нарезанные матами из рулона (подходит тот, который разрешен для использования в ненагруженных горизонтальных конструкциях).Утеплитель укладывается между балками, как правило, в несколько слоев, с перевязкой стыков. Нагрузка от утеплителя передается на балку через грубый шов (он часто крепится к балкам с помощью черепных стержней).

Если в конструкциях работает изоляция / звукоизоляция ваттного типа, она должна быть защищена от влаги. В цокольном этаже влага может подниматься в виде паров от земли или из подвала / подвала. Плиты перекрытия V и чердак могут получать водяной пар, который всегда насыщает воздух жилых помещений в процессе повседневной деятельности человека.В обоих случаях под утеплителем нужно накрыть строительную пароизоляционную пленку, которая может быть обычным или армированным полиэтиленом. Но, если теплоизоляция выполняется экструдированным пенополистиролом, не имеющим значительного уровня водопоглощения, то пароизоляция не понадобится.

Сверху изоляционные и волокнистые звукоизоляционные материалы защищаются водонепроницаемыми листами, которые могут быть мембранами или неперфорированной гидроизоляцией.

Надежный гидробарьер особенно пригодится в помещениях с повышенной влажностью: кухня, прачечная, санузел… В таких местах расстилается по балкам, обязательно с нахлестом полос 100-150 мм и проклеиванием шва. Полотна по всему периметру помещения необходимо устанавливать на стене — на высоте не менее 50 мм над финишным покрытием.

Перекрытие, которым в будущем будут облицованы плиткой, имеет смысл дополнить черновым настилом из водостойких листовых материалов — различных видов цементосодержащих плит, желательно шпунтовых. На такой сплошной настил можно дополнительно покрыть гидроизоляцией, выполнить тонкослойное выравнивание плоскости выравнивающим составом или сразу уложить плитку.

Можно выбрать другой вариант — собрать из обрезных досок сплошной настил, уложить гидробарьер, залить тонкослойной стяжкой (до 30 мм), смонтировать вагонку.

Существуют также современные клеи (и эластичные затирки), позволяющие облицовывать деревянные основания плиткой, в том числе передвижные и подогреваемые. Поэтому плиточные полы здесь часто реализуют на влагостойкой фанере или OSB.

Важно! С учетом возрастающих нагрузок (общих или местных — большая ванна, чаша джакузи, напольный бойлер…) расчет сечения и шаг балок под такие помещения необходимо производить индивидуально.

По желанию полы в ванной или на кухне деревянного дома можно укомплектовать нагревательным кабелем или трубами водяного контура системы отопления. Их монтируют как в стяжки и слой плиточного клея, так и между лагами в специально созданном воздушном зазоре. При любом выбранном варианте потолок должен быть хорошо утеплен, чтобы не нагревать потолок помещения снизу, желательно снабдить гидроизоляцией со светоотражающим слоем фольги.

клееный брус, деревянные фермы. Деревянные балки внахлест на большой пролет Перекрытие деревянные более 6 метров

Возможность безумного перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома. Положительное решение Ballery Question позволяет «поиграть» с объемом комнат, установить панорамные окна, построить большие комнаты. Но если преодолеть «елку» на расстояние 3-4 метра несложно, то какие балки использовать на пролете 5 м и больше — сложный вопрос.

Сделал деревянное перекрытие в брусчатке, пол трясется, начинается эффект «батута»; Хотим сделать деревянные балки внахлест на 7 метров; Перекрывать помещение необходимо длиной 6, 8 метров, чтобы не закладывались промежуточные опоры; Какой должна быть брус перекрытия на пролет 6 метров, дом из бруса; Если хотите сделать бесплатный макет — такие вопросы часто задают форумчане.

Максинова. Форум пользователей.

У меня дом около 10х10 метров. Я «накинул» в перекрытие деревянные лаги, длина их 5 метров, сечение 200х50. Расстояние между лагами 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а вы стоите в другой, то по полу идет довольно сильная вибрация.

И этот случай далеко не единственный.

elena555 Дом пользователей.

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж — газобетон, второй — чердак, деревянный, перекрытый брусом 6000х150х200мм, уложенный через каждые 80 см. Лужи укладываются на бутик, который опирается на столб, установленный в середине первого этажа. Когда выхожу на второй этаж, меня трясет.

Длиннопролетные балки должны выдерживать большие нагрузки, поэтому для создания прочного и надежного деревянного перекрытия с большим пролетом их необходимо тщательно рассчитывать. Прежде всего, необходимо понять, какую нагрузку сможет выдержать деревянный лаг того или иного сечения. А потом продумайте, определив нагрузку на перекрытие бруса, которую нужно будет сделать черновой и чистовой напольного покрытия; Какой будет ощущаться потолок; Будет ли этаж полноценной жилой комнаты или нежилой мансарды над гаражом.

Лев060147. Форум пользователей.

1. Нагрузка от собственного веса на все элементы конструкции перекрытия.Сюда входит вес балок, изоляции, крепежа, напольных покрытий, потолка и т. Д.
2. Рабочая нагрузка. Эксплуатационная нагрузка может быть постоянной и временной.

При расчете эксплуатационной нагрузки учитывается масса людей, мебели, бытовой техники и т. Д. Нагрузка временно увеличивается с приходом гостей, шумными торжествами, перестановкой мебели, если ее отодвинуть от стен на центр комнаты.

Поэтому при расчете эксплуатационной нагрузки необходимо продумать все — до какой мебели планируется установить, и есть ли шанс в будущем установить спортивный тренажер, который также весит далеко не один килограмм. .

Для нагрузки, действующей на деревянные балки, перекрывающие большую длину, приняты следующие значения (для мансардных и межэтажных перекрытий):

• Перекрытие мансарды 150 кг / кв.м. Где (по СНиП 2.01.07-85) с учетом коэффициента запаса — 50 кг / кв. М. Это нагрузка от собственного веса перекрытия, а 100 кг / кв. М — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и другие предметы, необходимые в быту, нагрузка принимается равной 250 кг / кв.М.

• Для перекрытия и перекрытия мансардного этажа общая нагрузка берется из расчета 350-400 кг / кв.м.

Доски внахлест от 200 до 50 и другие ходовые размеры

Это балки на пролет 4 метра, разрешенные стандартами.

Чаще всего для устройства деревянных полов используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и др. Такие балки удовлетворяют нормам ( после расчета ) Если планируется перекрытие не более чем четыре метра.

Для перекрытия длиной 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.

Брус более 6 метров : Тонкости

Балка для полета составляет 6 метров и больше не должна быть сделана из бруса и досок ходового размера.

Следует помнить правило: прочность и жесткость перекрытия больше зависят от высоты балки и в меньшей степени — от ее ширины.

На потолочную балку действительна распределенная и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «в принципе», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную работу перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Чтобы рассчитать нагрузку, которую выдержит перекрытие, вы должны обладать соответствующими знаниями. Чтобы не вникать в формулу переоборудования (а при строительстве гаража это как раз чрезмерно), достаточно воспользоваться онлайн-калькуляторами по расчету по расчету деревянных одношайбовых балок.

Лев060147. Форум пользователей.

Самостройк Чаще всего дизайнер непрофессиональный. Все, что он хочет знать, это то, какие балки нужно смонтировать внахлест, чтобы это отвечало основным требованиям прочности и надежности. Это позволяет рассчитывать онлайн-калькуляторы.

Пользоваться такими калькуляторами просто. Чтобы произвести расчеты необходимых значений, достаточно ввести размер лага и длину пролета, который они должны быть заблокированы.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta. .

Роракотта. Форум пользователей.

Несколько вечеров потратил на то, чтобы сделать таблицы, понятные даже начинающему строителю:

Таблица 1. Приведены данные, отвечающие требованиям минимальной нагрузки для сидений второго этажа — 147кг / кв. М.

Примечание: Поскольку таблицы основаны на американских стандартах, а размеры пиломатериалов над океаном несколько отличаются от разрезов, принятых в нашей стране, то необходимо применять в расчетах в расчетах, выделенных желтым цветом.

Таблица 2. Приведем данные по средней нагрузке на первый и второй этажи — 293 кг / кв. М.

Таблица 3. Вот данные при расчетной увеличенной нагрузке 365 кг / кв.м.

Если внимательно ознакомиться с таблицами, представленными выше, становится понятно, что при увеличении длины пролета, в первую очередь, необходимо производить увеличение высоты лагов, а не его ширины.

Лев060147. Форум пользователей.

Изменить жесткость и прочность лага в сторону увеличения можно, увеличив его высоту и сделав «полочки». То есть — делается деревянная двухходовая балка.

Одним из решений перекрытия большой длины на большую длину является использование в перекрытиях деревянного бруса. Рассмотрим пролет в 6 метров — какие балки выдержат большую нагрузку.

По типу сечения длинная балка может быть:

• прямоугольный;
• двустворчатый;
• в штучной упаковке.

Среди самостроителей нет единого мнения, какой раздел лучше. Если не брать в расчет покупную продукцию (Factory Conductors), то на первое место выходит простота изготовления в «полевых условиях», без использования дорогостоящего оборудования и оснастки.

Просто дедушка Пользовательский форум.

Если посмотреть на поперечный разрез любой металлической кучи, то можно увидеть, что от 85% до 90% массы металла сосредоточено в полках. На перевязочной стене не более 10-15% металла. Это делается на основании расчета.

Какую доску использовать для балок

По шороху: чем больше сечение «полок» и чем дальше они отстоят друг от друга по высоте, тем большие нагрузки выдержат посторонние. Для самостоятельного изготовления Оптимальной технологией изготовления ароматизатора является коробка простой конструкции, в которой верхняя и нижняя «полочки» выполнены из доски, плафа.(50х150мм, а боковые стенки из фанеры толщиной 8-12 мм и высотой от 350 до 400 мм (определяется расчетом) и т. Д.).

Фанера к полкам прибивается гвоздями или скрепляется саморезами (не черная, на срез не работают) и обязательно садится на клей .

Если установить такую ​​дугу на шестиметровый пролет с шагом 60 см, то она выдержит большую нагрузку. Дополнительно можно утеплить двухметровую расходную потолочную балку.

Также по аналогичному принципу можно соединить две длинные доски, собрав их в «пакет», а затем положить друг на друга по краю (возьмем доски 150х50 или 200х50), в результате отрезок балка будет 300х100 или 400х100 мм. Доски кладут на клей и стягивают шпильками или надавливают на муфухари / кулики. Также можно скрепить боковые поверхности таких балок сбоку от такой балки, предварительно смазав ее клеем.

Также интересен опыт членчанина под ником Taras174, который решил самостоятельно сделать клееную балку высоты в перекрытие в пролет 8 метров.

Для этого форумчанин приобрел листы осп толщиной 12 мм, разрезал их по длине на пять равных частей. Потом купил доску 150х50 мм, длиной 8 метров. Резаком «Ласточкин Хвост» выбрал в центре доски бороздки глубиной 12 мм и шириной 14 мм — так, чтобы получилась трапеция с продолжением книги. ОСП в пазу Тарас174. предназначен с использованием полиэфирной смолы (эпоксидной смолы), предварительно «выстреленной» степлером в пластину из полосатого стеклопластика шириной 5 мм.Это, по мнению форума, укрепило бы дизайн. Для ускорения высыхания приклеенный участок утеплил утеплитель.

Тарас 174. Форум пользователей.

На первом луче тренировал «застрялую руку». Во вторых сделали за 1 рабочий день. По стоимости с учетом всех материалов в комплект входит цельная доска 8 метров, стоимость бруса 2000 руб. За 1 шт.

Несмотря на положительный опыт, такой «самострой» не избежал ряда критических замечаний наших специалистов.А именно.

Установка деревянных балок в перекрытиях домов не редкость. Основное их предназначение — равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно выбрать для нее материал, провести расчеты длины и сечения.

Все перекрытия бруса из дерева делятся между собой по назначению и типу материала, из которого они изготовлены. По назначению они могут быть: межэтажными, мансардными, цокольными и цокольными. По типу материала балки могут быть деревянными или клееными.

перекрытия деревянные в доме из газобетона

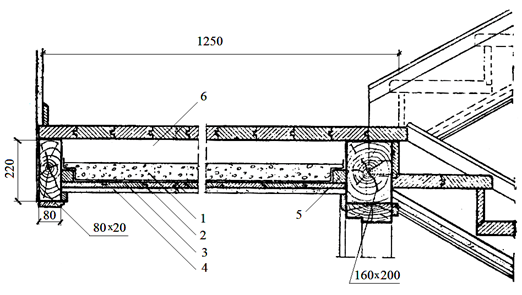

Межэтажный пролет должен быть прочным и надежным. Между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть обшивается необходимым материалом, сверху укладывается пол.

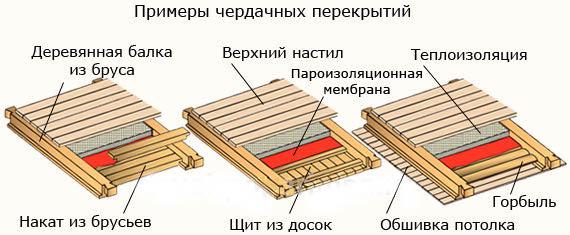

Чердачное перекрытие может быть установлено как элемент кровли, являясь частью ее стропильной конструкции.Его можно установить как отдельный самостоятельный элемент. В целях сохранения тепла его обязательно оборудуют паро- и теплоизоляцией.

Перекрытие цоколя и цоколя должно быть высокопрочным и выдерживать большие нагрузки. Эти пролеты снабжены тепло- и испарением для предотвращения проникновения холода из подвала.

Балки различаются между собой типами, которые имеют свои достоинства и недостатки. Для изготовления массивных балок используется массив дерева.Существенным недостатком моноблочных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Балки из клееной древесины сочетают в себе высокую прочность и эстетичность. Их использование значительно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая, что клееные перекрытия красиво смотрятся, зачастую они не закрываются потолком и служат элементом дизайна.

У них есть еще несколько существенных преимуществ, к которым относятся:

• возможность перекрывать большие пролеты;
• простота их установки;
• малая масса;
• длительный срок эксплуатации;
• высокий уровень пожарной безопасности;
• не деформируются.

Деревянные куски балок перекрытия могут иметь прямоугольное сечение, характерное для бруса или доски, или круглое, сделанное из бревна.

Требования к деревянным балкам перекрытий

Монтаж перекрытий деревянных балок влечет за собой ряд требований, которые необходимо учитывать. Это следующие:

1. Балочные изделия должны изготавливаться из древесины их хвойных пород, обладающих высоким запасом прочности. При этом влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
2. При изготовлении балок запрещается применять древесину, подверженную грибковым заболеваниям или испорченным насекомым.
3. Перед монтажом балочные элементы необходимо обработать антисептиком.
4. Чтобы сделать потолок или пол даже в нагруженном состоянии, необходимо выполнить строительный подъемник. Потолок нижнего этажа получит небольшой подъем в центре, который сравняется с нагрузкой.
5. Если планки планируется укладывать с высокой частотой, то вместо них можно применить доски, которые необходимо установить на нервюры.

Порядок расчета деревянных балок

Перед тем, как произвести монтаж деревянного перекрытия, необходимо провести расчеты, в которых необходимо определить количество и размеры балок. Для этого вам понадобится:

• определить длину пролета, на котором они будут установлены;
• рассчитать возможную нагрузку, которую они будут понести после установки;
• имея заданные данные, рассчитать сечение балок и ступеней, с которыми они будут установлены.Для этого используются специальные таблицы и программы.

Длина балки Состоит из длины пролета, который необходимо перекрыть, и запаса балки, которая будет крепиться в стене. Интервал можно найти с помощью любого измерительного прибора. Запас балок, которые будут монтироваться в стене, зависит от материала, из которого изготовлена ​​стена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен быть не менее 10 см и не менее 15 см для балок из бруса.В деревянных постройках выполняются специальные пазы глубиной 7 см и более для укладки балок. Если балки служат основанием для стропил крыши, их делают на 4-6 см длиннее пролета.

Самый используемый пролет, перекрывающий балки, составляет от 2,5 до 4 метров. Наибольшая длина балок из бруса или доски не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется установка балок из клееного бруса. Кроме того, для пролетов перекрытия, которые составляют более 6 метров, можно установить деревянную ферму.

Груз, несущий деревянную балку, складывается из массы частей пролета (балки, внутреннее заполнение, перекрытие и обшивка пола) и массы временных элементов (мебели, бытовой техники, присутствующих в помещении людей).

Точные расчеты балок балок обычно проводят специализированные организации. При самостоятельном выполнении расчета применяется следующая система:

• перекрытие чердака со связующим, в котором утеплителем является минеральная вата, выдерживает постоянную нагрузку 50 кг на квадратный метр.При такой нагрузке по нормам СНиП нормативная нагрузка составит 70 кг на квадратный метр при коэффициенте хранения 1,3. Выучить общую нагрузку несложно: 1,3х70 + 50 = 130 килограмм на квадратный метр;
• Если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве связующего использовались толстые плиты, нормативная нагрузка составит 150 кг на квадратный метр. А общая нагрузка будет иметь другое значение: 150х1,3 + 50 = 245 кг на квадратный метр;
• если расчет ведется для мансардного помещения, то учитывается вес материала, из которого на чердаке находится пол и предметы.Нагрузка в этом случае составит 350 кг на квадратный метр;
• В случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шагов деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметра.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

1. Ширина и высота балок должны быть в соотношении 1: 1. , 4. При этом ширина балок должна быть в пределах от 4 до 20 см, а высота от 10 до 30 см с учетом толщины утеплителя. Бревна для перекрытия должны иметь диаметр в пределах от 11 до 30 см.
2. Шаг установки должен быть в диапазоне от 30 до 120 см, с учетом изоляции и слуховых материалов, которые будут находиться в межпакетном пространстве. Если структура представляет собой фрейм, то шаг должен соответствовать между фреймами.
3. Определение сечения балок дерева осуществляется по разработанным таблицам или с помощью определенных программ. Проводя расчет секций, необходимо учесть, что максимальный изгиб балок мансарды не должен превышать 1/200, а межэтажного — 1/350.

Использование деревянных хозяйств, достоинства и недостатки

Фермы полов из дерева выглядят как два параллельных друг другу бревна или бруса, которые соединены между собой опорами по отношению к этим бревнам или брускам под углом или вертикально .Основная задача, которую решают фермы — перекрытие длинных пролетов при невозможности установки дополнительных опорных стоек.

Для изготовления ферм применяются разработанные таблицы и программы, где берутся тип соединения, шаг монтажа, сечение детали конструкции и ее габаритные размеры. Часто фермы производятся промышленным способом с использованием высокоточного оборудования. Наряду с этим можно сделать ферму своими руками.

Сравнивая деревянные балки и фермы перекрытий, можно определить преимущества и недостатки, которыми обладают фермы.К преимуществам можно отнести:

• возможность перекрывать пролет значительных размеров без дополнительных опорных стоек;
• незначительная масса, влекущая за собой небольшую нагрузку на несущие элементы здания;
• высокопрочные и неутешительные на прогиб, что влечет за собой длительную эксплуатацию слуховых и наружных материалов; №
• легкий монтаж на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
• возможность изменения ширины кладки фермы;
• возможность монтажа внутренних линий связи;
• красивая шумоизоляция;
• Красиво выполненная ферма нельзя сшить и использовать как элемент декора.

Помимо достоинств, у хозяйств есть и недостатки, к которым можно отнести:

• за счет конструктивных особенностей значительно увеличивается толщина межэтажных перекрытий;
• Значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия спецтехники;
• высокая цена за готовый дизайн.

Проектирование деревянных ферм

Таблица пролетов каркаса каркасного дома помогает правильно выбрать сечение лага перекрытия, а значит избежать проблем в передаче, скрипа и вибрации при ходьбе.Наш доморощенный подход — брать больше балок — это экономически не оправдано. Доска дешевле бруса, особенно большого сечения. Чаще всего длина перекрытий этажей находится в пределах 3,5-4,5 метра и, соблюдая правильное сечение и шаг, можно установить надежное перекрытие.

Напомню, лагы пола устанавливаются с определенным шагом, кратным длинной стороне черной опалубки, а именно 305 мм, 407 мм, 488 мм и 610 мм для плит OSB / фанеры размером 2240 x 1220 мм.

Для ступенек 305 мм (12 дюймов OC)

Для ступенек 407 мм (16 «OC)

Для ступенек 488 мм (19,2 «OC)

Для ступенек 610 мм (24 «OC)

Откуда взялись данные в этих таблицах?

Как работать со столами и какая жилая и нежилая нагрузка?

Жилой — это все, что находится и перемещается в пространстве перекрытия: люди, предметы.Нежилая нагрузка — это вес элементов здания. Например, вес лаги пола и черных плит пола.

Смотря что будет располагаться сверху: двуспальная кровать или обычное кресло. Финишным напольным покрытием может быть легкий ламинат, а может быть стяжка теплого пола плиткой.

Обычно для жилых помещений общая нагрузка находится в пределах 200-250 кг на кв.м. Если вы планируете установить чугунную ванну, то посмотрите на ее вес и добавьте в нее много воды и своего любимого человека.

Для какой породы древесины берутся эти значения?

Поскольку на наших рынках нет системы качества и точного определения сорта древесины, то в таблицах указаны значения для ели обыкновенной и сосны обыкновенной II по североамериканской классификации.

Реальный размер сечения досок в американских таблицах меньше европейских, что делать?

Это правда. Если американцы говорят, что доска сечением 2 «на 6», то это не 50.8 мм x 152,4 мм. Фактически, это 38,1 мм x 139,7 мм. Уменьшение сечения доски происходит в результате сушки и строгания. На наших панелях лесные кузова и рынки тоже не мебельный магазин. Продавцы заявляют, что это доска сечением 50 мм х 150 мм, но на самом деле это может быть 40-50 мм х 135-150 мм.

Грузоподъемность балки от 50 до 150. Расчет несущей и прогиб деревянных балок. Как обеспечить прочность внахлест и удобный монтаж

Возможность безумного перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома.Положительное решение Ballery Question позволяет «поиграть» с объемом комнат, установить панорамные окна, построить большие комнаты. Но если преодолеть «елку» на расстояние 3-4 метра несложно, то какие балки использовать на пролете 5 м и больше — сложный вопрос.

Сделал деревянное перекрытие в брусчатке, пол трясется, начинается эффект «батута»; Хотим сделать деревянные балки внахлест на 7 метров; Перекрывать помещение необходимо длиной 6, 8 метров, чтобы не закладывались промежуточные опоры; Какой должна быть брус перекрытия на пролет 6 метров, дом из бруса; Если хотите сделать бесплатный макет — такие вопросы часто задают форумчане.

Максинова. Форум пользователей.

У меня дом около 10х10 метров. Я «накинул» в перекрытие деревянные лаги, длина их 5 метров, сечение 200х50. Расстояние между лагами 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а вы стоите в другой, то по полу идет довольно сильная вибрация.

И этот случай далеко не единственный.

elena555 Дом пользователей.

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж — газобетон, второй — чердак, деревянный, перекрытый брусом 6000х150х200мм, уложенный через каждые 80 см. Лужи укладываются на бутик, который опирается на столб, установленный в середине первого этажа. Когда выхожу на второй этаж, меня трясет.

Длиннопролетные балки должны выдерживать большие нагрузки, поэтому для создания прочного и надежного деревянного перекрытия с большим пролетом их необходимо тщательно рассчитывать.Прежде всего, необходимо понять, какую нагрузку сможет выдержать деревянный лаг того или иного сечения. А потом продумайте, определив нагрузку на перекрытие бруса, которую нужно будет сделать черновой и чистовой напольного покрытия; Какой будет ощущаться потолок; Будет ли этаж полноценной жилой комнаты или нежилой мансарды над гаражом.

Лев060147. Форум пользователей.

1. Нагрузка от собственного веса на все элементы конструкции перекрытия.Сюда входит вес балок, изоляции, крепежа, напольных покрытий, потолка и т. Д.
2. Рабочая нагрузка. Эксплуатационная нагрузка может быть постоянной и временной.

При расчете эксплуатационной нагрузки учитывается масса людей, мебели, бытовой техники и т. Д. Нагрузка временно увеличивается с приходом гостей, шумными торжествами, перестановкой мебели, если ее отодвинуть от стен на центр комнаты.

Поэтому при расчете эксплуатационной нагрузки необходимо продумать все — до какой мебели планируется установить, и есть ли шанс в будущем установить спортивный тренажер, который также весит далеко не один килограмм. .

Для нагрузки, действующей на деревянные балки, перекрывающие большую длину, приняты следующие значения (для мансардных и межэтажных перекрытий):

• Перекрытие мансарды 150 кг / кв.м. Где (по СНиП 2.01.07-85) с учетом коэффициента запаса — 50 кг / кв. М. Это нагрузка от собственного веса перекрытия, а 100 кг / кв. М — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и другие предметы, необходимые в быту, нагрузка принимается равной 250 кг / кв. М.

• Для перекрытия и перекрытия мансардного этажа общая нагрузка берется из расчета 350-400 кг / кв.м.

Доски внахлест от 200 до 50 и другие ходовые размеры

Это балки на пролет 4 метра, разрешенные стандартами.

Чаще всего для устройства деревянных полов используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и др. Такие балки удовлетворяют нормам ( после расчета ) Если планируется перекрытие не более чем четыре метра.

Для перекрытия длиной 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.

Брус более 6 метров : Тонкости

Балка для полета составляет 6 метров и больше не должна быть сделана из бруса и досок ходового размера.

Следует помнить правило: прочность и жесткость перекрытия больше зависят от высоты балки и в меньшей степени — от ее ширины.

На потолочную балку действительна распределенная и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «в принципе», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную работу перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Чтобы рассчитать нагрузку, которую выдержит перекрытие, вы должны обладать соответствующими знаниями. Чтобы не вникать в формулу переоборудования (а при строительстве гаража это как раз чрезмерно), достаточно воспользоваться онлайн-калькуляторами по расчету по расчету деревянных одношайбовых балок.

Лев060147. Форум пользователей.

Самостройк Чаще всего дизайнер непрофессиональный. Все, что он хочет знать, это то, какие балки нужно смонтировать внахлест, чтобы это отвечало основным требованиям прочности и надежности. Это позволяет рассчитывать онлайн-калькуляторы.

Пользоваться такими калькуляторами просто. Чтобы произвести расчеты необходимых значений, достаточно ввести размер лага и длину пролета, который они должны быть заблокированы.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta. .

Роракотта. Форум пользователей.

Несколько вечеров потратил на то, чтобы сделать таблицы, понятные даже начинающему строителю:

Таблица 1. Приведены данные, отвечающие требованиям минимальной нагрузки для сидений второго этажа — 147кг / кв. М.

Примечание: Поскольку таблицы основаны на американских стандартах, а размеры пиломатериалов над океаном несколько отличаются от разрезов, принятых в нашей стране, то необходимо применять в расчетах в расчетах, выделенных желтым цветом.

Таблица 2. Приведем данные по средней нагрузке на первый и второй этажи — 293 кг / кв. М.

Таблица 3. Вот данные при расчетной увеличенной нагрузке 365 кг / кв.м.

Если внимательно ознакомиться с таблицами, представленными выше, становится понятно, что при увеличении длины пролета, в первую очередь, необходимо производить увеличение высоты лагов, а не его ширины.

Лев060147. Форум пользователей.

Изменить жесткость и прочность лага в сторону увеличения можно, увеличив его высоту и сделав «полочки». То есть — делается деревянная двухходовая балка.

Одним из решений перекрытия большой длины на большую длину является использование в перекрытиях деревянного бруса. Рассмотрим пролет в 6 метров — какие балки выдержат большую нагрузку.

По типу сечения длинная балка может быть:

• прямоугольный;
• двустворчатый;
• в штучной упаковке.

Среди самостроителей нет единого мнения, какой раздел лучше. Если не брать в расчет покупную продукцию (Factory Conductors), то на первое место выходит простота изготовления в «полевых условиях», без использования дорогостоящего оборудования и оснастки.

Просто дедушка Пользовательский форум.

Если посмотреть на поперечный разрез любой металлической кучи, то можно увидеть, что от 85% до 90% массы металла сосредоточено в полках. На перевязочной стене не более 10-15% металла. Это делается на основании расчета.

Какую доску использовать для балок

По шороху: чем больше сечение «полок» и чем дальше они отстоят друг от друга по высоте, тем большие нагрузки выдержат посторонние. Для самостоятельного изготовления Оптимальной технологией изготовления ароматизатора является коробка простой конструкции, в которой верхняя и нижняя «полочки» выполнены из доски, плафа.(50х150мм, а боковые стенки из фанеры толщиной 8-12 мм и высотой от 350 до 400 мм (определяется расчетом) и т. Д.).

Фанера к полкам прибивается гвоздями или скрепляется саморезами (не черная, на срез не работают) и обязательно садится на клей .

Если установить такую ​​дугу на шестиметровый пролет с шагом 60 см, то она выдержит большую нагрузку. Дополнительно можно утеплить двухметровую расходную потолочную балку.

Также по аналогичному принципу можно соединить две длинные доски, собрав их в «пакет», а затем положить друг на друга по краю (возьмем доски 150х50 или 200х50), в результате отрезок балка будет 300х100 или 400х100 мм. Доски кладут на клей и стягивают шпильками или надавливают на муфухари / кулики. Также можно скрепить боковые поверхности таких балок сбоку от такой балки, предварительно смазав ее клеем.

Также интересен опыт членчанина под ником Taras174, который решил самостоятельно сделать клееную балку высоты в перекрытие в пролет 8 метров.

Для этого форумчанин приобрел листы осп толщиной 12 мм, разрезал их по длине на пять равных частей. Потом купил доску 150х50 мм, длиной 8 метров. Резаком «Ласточкин Хвост» выбрал в центре доски бороздки глубиной 12 мм и шириной 14 мм — так, чтобы получилась трапеция с продолжением книги. ОСП в пазу Тарас174. предназначен с использованием полиэфирной смолы (эпоксидной смолы), предварительно «выстреленной» степлером в пластину из полосатого стеклопластика шириной 5 мм.Это, по мнению форума, укрепило бы дизайн. Для ускорения высыхания приклеенный участок утеплил утеплитель.

Тарас 174. Форум пользователей.

На первом луче тренировал «застрялую руку». Во вторых сделали за 1 рабочий день. По стоимости с учетом всех материалов в комплект входит цельная доска 8 метров, стоимость бруса 2000 руб. За 1 шт.

Несмотря на положительный опыт, такой «самострой» не избежал ряда критических замечаний наших специалистов.А именно.

Балки перекрытий или лаг потолка являются несущей конструкцией дома, поэтому перед тем, как начинать самостоятельно монтировать лагы перекрытий в срубе дома или бани, настоятельно рекомендуем особенно внимательно подойти к выбору и ясно правильно Конструкция внахлест.

Для изготовления лаг внахлест лучше всего использовать сухую, пропитанную пламенем машину для разведения первого сорта.

Чаще всего разбиваются балки:

Как обеспечить прочность внахлест и удобный монтаж

Предварительно нагружая расположение балок, пробивки делают в бревне и плотно Вставьте балки в них на расстоянии около 600 мм друг от друга. Такое расстояние между балками обеспечивает необходимую поверхностную прочность. Большинство видов утеплителей выпускаются шириной 600 мм, что обеспечивает удобный монтаж сухо-теплого утеплителя. При таком способе установки лаг не нужно крепить их дополнительно к стене.

Лаги внахлест можно смонтировать и после сборки сруба, закрепив их на стене с помощью специальных скоб и шурупов. Сейчас на строительном рынке сейчас огромное количество разнообразных крепежных изделий.Но более правильный и надежный Способ установки — первый!

Вопросы, возникающие в процессе строительства

При строительстве сруба , Бани из бревна Естественно, возникают вопросы: в какой сечение закладывать балки перекрытий (пол, перекрытие)? Какую нагрузку выдерживают деревянные лаг (балки)? Какая максимальная длина бруса возможна для какого сечения доски, бруса, бревна?

На основании приведенной ниже таблицы легко рассчитать сечение лоба в зависимости от его длины. Данные приведены для стандартных пролетов шириной от 2 до 6 метров, с набором лагов через 600 мм (расстояние между лагами 600 мм) — расчетная нагрузка 300 кг на 1 кВ. метр. В таблице указаны разрушающие нагрузки для этих лагов на квадратный метр.

Проще говоря, цифры на цветном фоне — это нагрузка в килограммах на 1 м2, при которой перекрытие просто сломается. Но для того, чтобы пол не «пружинил», есть еще один индикатор изгиба изгиба. Синий фон — пол не будет «пружинить», желтый — предельно допустимый, а красный фон пола будет питаться при нагрузке на 300кг больше допустимой нормы.

Таблица расчета разрушающей нагрузки (кг / м2) на лаг (балки) перекрытия сруба.

лага длина М.	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0
утеплитель MM.
Доска 100×50	733	587	489	419	367	326	293	267	244
Доска 150×50	1650	1320	1100	943	825	733	660	600	500
Доска 200×50	2933	2347	1956	1676	1467	1304	1173	1067	978
Пруток 200×100.	5867	4693	3911	3352	2933	2607	2347	2133	1956
Пруток 200×200.	11733	9387	7822	6705	5867	5215	4693	4267	3911
Разведение 200.	6912	5529	4608	3949	3456	3072	2765	2513	2304
Журнал 220.	9199	7359	6133	5257	4600	4089	3680	3345	3066

Синий цвет таблица выделена значений с запасом прочности

Желтый в таблице выделены значения Максимально допустимый прогиб балок для этих условий

Красный Искаженные значения Недопустимый прогиб (более чем вдвое больше допустимой нормы) балки для этих условий.

Примечание: балка дополнительной жесткости также может быть получена путем сращивания двух или более толстых досок.

Балки перекрытия деревянные Часто являются наиболее экономичным вариантом при строительстве частного загородного дома. Следует отметить, что деревянные балки просты в изготовлении и несложны при установке, обладают низкой теплопроводностью по сравнению со стальными или железобетонными конструкциями. Основным недостатком деревянных балок является низкая механическая прочность, требующая больших сечений, а также низкая точность попадания микроорганизмов и насекомых, легковоспламеняемость.Поэтому деревянные балки перекрытий требуется тщательно рассчитывать на необходимую нагрузку и обрабатывать антисептическими и огнезащитными средствами.
В стене из балок не менее ат120 ММИ устраивают гидроизоляцию по периметру, кроме торца. Кроме того, балочный анкер желательно закрепить закладным в стену.
Сечение бруса и шаг укладки балок рассчитывается при проектировании дома в зависимости от ширины пролета перекрытия.Если такого проекта нет, то сечение бруса выбирают побольше, а шаг укладки — меньше. Лучшее сечение для деревянного бруса — прямоугольное с соотношением ширины к высоте 1: 1,4. Так при ширине балки 150 мм ее высота должна быть около 210 мм. Следует отметить, что оптимальный пролет для деревянных балок находится в пределах 2,5-4,0 метра. Балки перекрытия укладываются коротким сечением пролета. На шаге установки деревянных балок каркасной конструкции рекомендуется выбирать равную метражу каркаса каркасных стоек.
При выборе сечения деревянного бруса учитывать нагрузку от собственного веса перекрытия, которая для балок промежуточных этажей, как правило, составляет 190-220 кг / м 2, а нагрузка временная (эксплуатационная), т.е. значение которого принято равным 200 кг / м 2. Поэтому рекомендуется расчет сечения деревянных балок на нагрузку на перекрытие равным 400 кг / м 2.
Определить сечение деревянных балок перекрытия при нагрузка 400кг / м 2 В зависимости от длины пролета и шага монтажа вы можете Таблица 1.

Таблица 1. Оптимальные сечения деревянных балок перекрытия с нагрузкой 400 кг / м 2.

Таблица 2. Минимальные сечения деревянных балок перекрытия с нагрузками от 150 до 350 кг / м 2.

Добавлен: 25.05.2012 09:14

Обсуждение вопроса на форуме:

Дата публикации: 03.03.2018 00:00

Брус и бревна издавна использовались в России для строительства домов.Деревянные постройки обладают рядом преимуществ:

• Простота застройки застройки.
• Высокоскоростное строительство;
• Низкая стоимость.
• Уникальный микроклимат. Деревянный дом «дышит», в нем воздух намного легче и приятнее;
• Отличная производительность;
• Деревянный дом хорошо держит тепло. Он теплее кирпичных зданий в 6 раз, а здания из пенобетона в 1,5 раза;
• Различные виды и размеры этого бруса позволяют воплощать в жизнь самые разные проекты и дизайнерские идеи.

Строительный материал самопрямоугольного сечения. Считается самым дешевым пиломатериалом и в то же время очень удобным для строительства.

Mach изготавливается из пиломатериалов, хвойных пород.

• Двойной поцелуй — обработаны (вырезаны из бревна) только две противоположные стороны, а две другие оставлены закругленными.
• Три. Здесь вырезаны три стороны.
• Четыре-килант-разрезать 4 энергии.

Размеры:

Стандартная длина штанги — 6 метров.Клееный брус представляет собой сборную конструкцию, поэтому здесь длина может достигать 18 метров.

Размер раздела

• Толщина от 100 до 250 мм. Размер шага сечения 25 мм, то есть толщина 100, 125.
• Ширина от 100 мм до 275 мм.

К выбору поперечного сечения бруса нужно подходить с особой тщательностью. Ведь от того, какую нагрузку сможет выдержать этот строительный материал, будет зависеть безопасность постройки.

Для правильного подсчета загрузки существуют специальные формулы и программы.

1. Навсегда. Это нагрузки на брус, которые имеют всю конструкцию здания, вес утеплителя, отделочных материалов и кровли.

2. Временный. Эти нагрузки могут быть кратковременными, редкими и длительными. Сюда входят движения почвы и эрозия, ветровые, снеговые нагрузки, вес людей во время строительных работ. Снеговые нагрузки разные, зависят от региона строительства.На севере снежный покров больше, поэтому нагрузка на штангу будет выше.

Для точного внесения нагрузки в формулу (ее можно найти в Интернете) необходимо ввести оба вида нагрузок, характеристику строительного материала, его качество, влажность. Особенно тщательно нужно рассчитывать нагрузку на брус при возведении стропила.

Какую нагрузку выдерживает ползун 150х150 Сегмент ГРМ 15 на 15 см широко применяется при строительстве зданий.Применяется для изготовления опор, опалубки и возведения стен, так как выдерживает большие нагрузки. Но размер от 15 до 15 лучше использовать для строительства домов в южных регионах, на севере необходимо дополнительное утепление стен, так как этот брус сохраняет тепло только при температуре воздуха -15 градусов. . Но если использовать клееный брус такого размера, то по своим теплосберегающим свойствам он будет равен сечению 25 на 20 см.

Какую нагрузку выдерживает брус 100 на 100 мм

Этот брус уже не такой надежный, меньше выдерживает нагрузку, поэтому основное его применение — изготовление стропила и перекрытия между этажами.Он необходим как при возведении лестницы, так и при изготовлении подпорок, арок, мансардной конструкции, потолка в домашних условиях. Из него можно сделать каркас панельного одноэтажного дома.

Какую нагрузку выдерживает древесина от 50 до 50 мм

Пруток 50х50 мм очень востребован. Без этого размера не обойтись когда, так как это вспомогательный материал. Он, конечно, не подходит для возведения стен, так как выдерживает небольшую нагрузку, но для строительства обрешетки для внешней отделки стен, каркасов, перегородок требуется именно такой размер.Из бруса 50 на 50 делается каркас стены, который затем крепится гипсокартоном. Здесь можно использовать самые разнообразные крепления от гвоздей до кронштейна или проволоки.

Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Он должен выдерживать расчетные нагрузки, не выгибаясь и, тем более, не разрушаясь. Прежде чем приступить к устройству перекрытия, рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры конструкции балки.

Высота балки (мм):

Ширина балок (мм):

Древесина:

Лиственница пихта сосна

Марка древесины (см. Ниже):

Марка древесины:

Марка древесины:

Пролет (м):

Баок Степ (м):

Коэффициент надежности:

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения для расчетов

• Высота и ширина определяют площадь поперечного сечения и механическую прочность балки.
• Древесина: сосна, ель или лиственница — характеризует прочность балок, их устойчивость к прогибу и ударам, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (баня, саунте и др.), А балки ели используют при строительстве недорогих загородных домов.
• Сорт древесины влияет на качество балок (с увеличением сорта ухудшается качество).
  • 1 сорт. На каждом цельном сечении бруса с любой стороны могут быть здоровые завитки размером 1/4 ширины (пластик и кромка), 1/3 ширины (кромка). Могут быть пьяные суки, но их количество не должно превышать половины здоровых. Также следует учитывать, что габаритные размеры всей суки на участке 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех разновидностей конструкции несущей балки. Возможно наличие пластичных трещин 1/4 ширины (1/6, если они дошли до конца).Длина сквозных трещин ограничена 150 мм, ГРМ первого сорта могут иметь торцевые трещины до 1/4 ширины. Из тисков древесины допускаются: уклон волокон, кренний (не более 1/5 стороны стороны планки), не более 2-х карманов, односторонняя пропорция (не более 1/30 дюйма). длина или 1/10 — по толщине или ширине). Брус 1 сорта может поражаться грибком, но не более 10% площади пиломатериала гниль не допускается. На обзорах может быть мелкий червяк.Резюмируя вышесказанное: появление такой планки не должно вызывать никаких подозрений.
  • 2 сорт. Такой брус может иметь здоровые завитки размером 1/3 ширины (пластик и кромка), 1/2 ширины (кромка). По факту перемотки суки требования, как для 1 сорта. Материал может иметь глубокие трещины на 1/3 длины стержня. Максимальная длина сквозных трещин не должна превышать 200 мм, на концах могут быть трещины до 1/3 ширины. Допускается: уклон волокон, кренос, 4 кармана на 1 м., Протез (не более 1/10 по длине или 1/5 — по толщине или ширине), рак (до 1/5 от длины, но не более 1 м). Дерево может поражаться грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. Подводя итог: Оценка 2 имеет граничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
  • 3 сорта. Допуски на пороки больше: брус может иметь 1/2 ширины. Пластические трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины на 1/2 ширины.Для 3 разновидностей наклон волокон, кольцевых, карманов, стержней и двойных стержней, пропорция (не более 1/10 длины или 1/4 — толщины или ширины) 1/3 длины может поражать раком, грибок, но допускается гниль. Максимальное количество червячка — 3 шт. за метр. Резюмирую: 3 разновидности. Даже невооруженным глазом выделяется не лучшим качеством. Но это не делает его непригодным для изготовления перекрытий на балках. Подробнее читайте в ГОСТ 8486-86 Пиломатериалы из хвойных пород. Технические условия;
• Пролет — это расстояние между стенами, поперек которых уложены балки.Чем его больше, тем выше требования к несущей конструкции;
• Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
• Коэффициент надежности вводится для обеспечения гарантированной прочности перекрытия. Чем больше, тем выше запас прочности

Сращивание балки настила над опорной стойкой

Для большей прочности всегда лучше использовать неразрезную балку без швов. Имеются габаритные пиломатериалы длиной до 20 футов, которые подходят для большинства применений.Однако, если ваш пролет превышает 20 футов (как на изображении ниже), вам, вероятно, потребуется соединить несколько досок, чтобы сформировать балку. Для этого необходимо перекрыть отдельные части балки так, чтобы они располагались в шахматном порядке, если это возможно. Лучше всего иметь одну сплошную доску над стойкой, позволяющую одному стыку падать на столб. Перекрывающиеся швы объединяют прочность и предотвращают растрескивание швов по всей длине балки. Всегда разделяйте балку на столб.

Спланируйте заранее и разложите балку на земле над опорами перед установкой.Например, вы можете использовать 2-2x10x10 и 2-2x10x20, чтобы сформировать 30-футовую балку с одним швом, установленным над двумя промежуточными стойками. Вы также можете использовать аппаратные приложения, такие как ленточные стяжки или пластины для крепления гвоздей, чтобы еще больше закрепить соединение. Поскольку эти разъемы не особенно привлекательны, вы, вероятно, захотите спрятать их за лицевой панелью или на внутренней стороне балки.

В этом случае нам пришлось соединить 2 секции балки на центральной стойке со швом.

Прикрутите первую часть балки к стойке с надрезом.

При прикреплении первой половины балки к зубчатому винту опорной стойки 6×6 через центр 2×10. Это будет удерживать 2×10 на месте, пока вы не установите вторую часть балки 2×10.

Просверлите 2 сквозных отверстия на краях каждой секции балки через балку и надрез в стойке 6×6. Совместите отверстия на расстоянии 2 дюйма от верха, низа и края балки.

Выньте трещотку из гнезда.

Используйте ключ-трещотку, чтобы затянуть упорные болты 1/2 «x 6» с одной стороны каждой секции балки через балку и стойку с надрезом.Используйте шайбы, чтобы защитить балку от чрезмерного затягивания. Вы также можете использовать зажимные болты длиной 8 дюймов.

Это законченный вид стыка балок над опорной стойкой. Обратите внимание на то, что обе секции балки выровнены.

Рассмотрение возможного контакта между перекрывающимися элементами

Время от времени два пересекающихся луча перекрываются на небольшом расстоянии. При такой конструкции возникает вопрос относительно моделирования, как можно учесть контакт с передачей силы при сжатии между двумя балками, в то время как контакт при растяжении (т.е., в случае подъемной верхней балки) должен выйти из строя.

Мы рекомендуем разделить два луча на уровне перекрестка, чтобы реализовать описанную выше ситуацию и создать новый узел в этих местах. Если функция «Соединить линии / стержни» в контекстном меню отключена, ее необходимо применить вручную для обоих перекрестных стержней. Затем они разделяются на ранее вставленном узле, но каждый из них по-прежнему является непрерывным членом.

Изображение 01 — Система происхождения

На следующем этапе два поперечных элемента соединяются коротким жестким элементом между двумя новыми узлами.

Изображение 02 — Система со вставленным жестким элементом в качестве соединения

Жесткий элемент в идеале содержит моментный шарнир в начале и конце стержня, так что в этом месте не передаются моменты.

На последнем этапе необходимо определить следующие два условия для соединения и вставленного жесткого элемента:

1. Отказ при растяжении (т.е. в случае подъемного верхнего элемента)
2. Передача усилия при сжатии только при контакт двух элементов

Оба условия могут быть определены на одном из двух концевых шарниров жесткого элемента как нелинейность с использованием диаграммы.Сначала необходимо открыть диалоговое окно «Редактировать петлю на конце элемента».

Изображение 03 — Определение условий петли

После выбора локальных осей стержня в качестве системы отсчета и, таким образом, срабатывания осевого расцепителя u _x , диаграмма справа может быть выбрана как нелинейность. Диалоговое окно «Нелинейность — Диаграмма — Концевой шарнир элемента u _x » открывается с помощью кнопки «Редактировать нелинейность поступательного выпуска N».

Изображение 04 — Определение шарнира с нелинейной осевой силой в виде диаграммы

Разрушение при растяжении определяется в положительной зоне нормальной силы. Это означает, что здесь активирована только опция «Отрывание» (после последнего шага). В отрицательной зоне сначала деактивируется опция «Симметрично относительно начала координат», чтобы можно было определить следующие два шага:

Вышеупомянутые 6 см «проскальзывания» — это расстояние между верхним краем верхней балки и нижний край нижней балки и относится, конечно, только к этому примеру. Это означает, что его необходимо адаптировать в соответствии с расстоянием между двумя балками. Соответствующее значение определяется следующим образом:

u _x = (длина жесткого элемента) — (половина глубины балки верхнего элемента) — (половина глубины балки нижнего элемента)

Необходимо выбрать «Стоп». как диаграмма после последнего шага, чтобы сила полностью действовала после достижения определенной деформации. Оба диалоговых окна могут быть последовательно подтверждены нажатием [OK].

Графическое и числовое управление

После успешного определения нелинейности и получения первых результатов, при рассмотрении деформаций необходимо принять во внимание масштабный коэффициент (см. Панель, вкладка «Факторы», «Коэффициенты отображения — Деформация »). Графический контроль заданной нелинейности является разумным только с коэффициентом отображения «1» для возможного контакта элементов (сжатие), поскольку преувеличенное отображение деформации может выглядеть, например, как если бы верхний элемент изгибается больше, чем нижний член.

Изображение 05 — Вид параллельно плоскости X / Y:

Относительно исходного положения, отклонение верхнего элемента, конечно, всегда больше, чем отклонение нижнего элемента, когда элементы входят в контакт. Кроме того, помимо графического контроля, рекомендуется проверка значений деформации, чтобы убедиться, что соответствующая нелинейность определена правильно. Если оба стержня контактируют, применяется следующее:

(Деформация верхнего элемента) — (величина определенного проскальзывания u _x ) = (деформация нижнего элемента)

Соответствующая нормальная сила сжатия должна быть назначена жесткий элемент в случае контакта обеих балок.Соответствующая опция должна быть активирована в Display Navigator (см. FAQ 002080).

Чем можно усилить лаги второго этажа? Способы усиления и этапы работы. Как укрепить балки и лаги для перекрытий. Деревянные цокольные и мансардные перекрытия и перекрытия. Расчет перекрытия как усилить деревянные лаг в доме

Основным элементом мансардных и межэтажных перекрытий во многих частных домах является деревянный брус. Срок службы деревянных перекрытий ограничен из-за свойств древесины, особенно если она была плохо обработана или подвергалась нагрузкам и воздействию влаги.

Вследствие таких факторов балка перестает справляться с возложенной на нее функцией (возможны провисания, прогиб, кривизна) и потребуется увеличение деревянных балок перекрытия.

Помимо повреждения и потери несущих балок кузова и перекрытия (лаг, прогоны), усиление может быть продиктовано увеличением нагрузки на перекрытие.

При необходимости усиления деревянных балок внахлест

• плохое состояние .Это следствие повреждения древесины. Повышенная влажность, перепады температур, активность различных вредителей (короеды), растрескивание — все это приводит к деформации перекрытия балки;

• снижение несущей способности . Под собственным весом могут подаваться балки с постоянной и переменной нагрузкой. По регламенту, если прогиб в пределах 1: 300, не волнует ни о чем. Например, если балка длиной 2500 мм. Ходовой 10 мм. Это соответствует нормальному значению прогиба.Если коэффициент прогиба больше — следует усилить;

• Необходимость увеличения балки балки. Связано, например, с перестроечным чердаком под мансардой или жилым помещением. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытие второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В рамках статьи будет приведено несколько распространенных способов улучшения перекрытия (, реконструкции).Но точно ответить на вопрос, как укрепить деревянные балки перекрытия, сможет только профессионал и только проанализировав структуру конструкции. Ведь в каждом случае решение будет индивидуальным.

Используя таблицу, можно составить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Материал подготовлен для участка

Способы усиления деревянных балок внахлест

Приведены основные виды и способы улучшения деревянных полов в порядке увеличения трудозатрат и продолжительности работ.

Тип усиления без изменения условий работы

Укрепление вагонки деревянное

Метод применяется в случае повреждения дерева. Накладки устанавливаются по обе стороны балки от планки (по бокам или сверху и снизу) максимально плотно к ней и крепятся (затягиваются) через болт. Важно обработать поврежденный участок и подкладку противогрибковым раствором. В критическом случае, если участок сильно поврежден — лучше удалить.Для усиления бруса нужно закрепить вагонку по всей ее длине.

Укрепление пролетов металлическими накладками (пластинами) или стержневыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл тоже нужно обработать антикоррозийным раствором. Схема устройства представлена ​​на рисунке.

Углерод с усиленным перекрытием (углепластик)

Современная технология упрочнения (армирование углеродным волокном).Углеродное волокно (ленты, листы, пластины, нити, ткань) приклеивают в несколько слоев до достижения необходимой жесткости балок. Удобство работы и легкость материала приводят к тому, что карбонистика становится популярной как эффективное средство восстановления балок и строительных конструкций.

Ниже представлена ​​схема армирования (усиления) балок перекрытия углеродным волокном.

Укрепление концов деревянными или металлическими протезами

Технология позволяет усилить балку в стыках примыкания к несущей стене.Это как раз то место, где из-за перепадов температуры быстрее происходит повреждение древесины.

На схеме ниже показан технологический выигрыш с протезами из капеллера, прокатного профиля

Установка стержневого протеза

Стержневой протез системы Дайдбекова выполняется из двух парных ферм, которые изготовлены из арматуры из арматурной стали сечением (диаметром) 10-25 мм. Длина протестующего должна быть на 10% больше двойной длины сгнившего конца балки, но не более чем на 1.2 мес.

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящей из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху — 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Запустить заготовку протеза вертикально в межбортном перекрытии и повернуть в горизонтальное положение, сначала выходя на балку, затем, в обратном направлении, устремляясь в нишу стены.
5. Распадаться и перемещаться по ползунку.

Усиление типа с изменением условий работы

Укрепление деревянных перекрытий таким способом таким образом предусматривает существенную перестройку несущих конструкций балочных пролетов.

Нестандартные решения

Если нет возможности укрепить деревянные балки перекрытия, можно попробовать их разгрузить, т.е.е., распределите нагрузку от существующих балок на дополнительно устанавливаемые элементы.

Усиление перекрытия установкой опор под балки

Опоры, поддерживающие балки снизу, — хороший способ перераспределить нагрузку от балки на опору.

Усиление перекрытия за счет установки дополнительных балок

Если существующие лаги сохранены и поддерживаются в надлежащем состоянии, можно увеличить их пропускную способность, увеличив их количество. Установка дополнительных деревянных балок увеличит нагрузку на конструкцию.Устанавливая новые лаги, необходимо защищать их концы каучукоидом во избежание повреждений.

Надеемся, что из представленных выше способов усиления деревянных балок перекрытия Вы подберете именно тот, который решит Ваш вопрос наилучшим образом и с минимальными затратами.

Иногда в домах индивидуальных построек можно наблюдать прогиб потолков второго этажа или, что встречается реже, пола первого этажа.Возникает такое явление из-за неправильных расчетов или превышения допустимой нагрузки. Как усилить деревянное перекрытие и вернуть несущую способность балок перекрытия, то есть лаг, вы можете узнать из статьи.

Лаги — это балки, которые устанавливаются поперек зданий на кирпичном или железобетонном основании. Чаще всего это цельный деревянный прихлест квадратного или круглого сечения. Также существует экономичный вариант, когда лаги построены из очарованных досок.

Настил на лагах имеет следующие преимущества:

Внимание! Выбирая деревянное перекрытие, необходимо обязательно рассчитать сечение балок.Только так они будут надежно и надолго.

При определенных обстоятельствах требуются лаги. Сделайте это по нескольким причинам:

1. При значительном увеличении нагрузки на пол. Происходит это после переоборудования чердака в жилую мансарду.
2. Иногда несущие балки из дерева повреждаются грибами, насекомыми или грызунами.
3. Изначально неправильно рассчитано сечение деревянных элементов.
4. Срок службы напольного покрытия из дерева очень долгий, что способствует появлению трещин и другим видам разрушения древесных пород.

Для того, чтобы все вернулось в норму и в дальнейшем не было прогиба, проводят такую ​​манипуляцию, как увеличение лага, и в каждом случае подходят для решения вопроса по разному.

Укрепление пола вагонкой

Усилить лаги таким способом можно в случае обнаружения в деревянных конструкциях большого количества трещин. Способ подходит и в случае сильного прогиба пола. Работа с деревянными или металлическими накладками считается простой, но достаточно надежной.

Внимание! Лаги с усилением позволяют значительно увеличить нагрузку на межэтажные конструкции и надежно их эксплуатировать. Не требует материальных вложений и ремонта больших объемов.

Сейчас часто используется специальное углеродное волокно. Но использовать его можно только в случае полной уверенности, что брус не поврежден грибком и на дереве обычные трещины. В этом случае для усиления лагов волокно наматывают поврежденную часть и фиксируют клеевым составом.

Грубый слой должен быть от 1 до 5 мм. Его величина зависит от состояния перекладины и ее будущей нагрузки.

Как укрепить лаги протезами

В качестве протеза используется стальная ферма малых размеров, которую устанавливают на поврежденную часть деревянной балки. Для его изготовления используют швеллер или стержень из металла. Первый вариант считается более надежным, так как изделие имеет стандартные габариты, что упрощает выбор.

Внимание! Изготовление митинга из металлических прутьев лучше доверить грамотному в этом вопросе специалисту, так как необходимо произвести сложный расчет.

Очень часто лаги повреждаются в области бруса, которые соприкасаются со стеной. Именно эти участки сильнее всех подвержены изменению температур и повышенной влажности. В этом случае для ремонта используются одновременно деревянные и металлические протезы.

Ортопедическое усиление производится по схеме:

В заключение, в работе закрепил вставку с гвоздями. Иногда возможность получения лучей полностью отсутствует.В таких случаях используется перераспределение нагрузки на дополнительные элементы.

• Установите несколько опор, которые будут подписывать лаги внизу.
• Увеличиваем количество логов, добавляя несколько новых вновь установленных.

Такие нестандартные решения можно использовать только в случае увеличения нагрузки. При этом сами лаги не должны иметь повреждений.

Методов усиления перекрытий между этажами достаточно, чтобы убедиться, что можно выбрать подходящий вариант.Здесь главное — ответственный подход и разумный расчет.

Как переделать деревянное перекрытие: видео

Одним из основных их конструктивных элементов, применяемых для устройства перекрытия сколов или помещений второго этажа преимущественно в малоэтажном индивидуальном строительстве, является деревянный или металлический брус, выполняющий одновременно функции лаг и основание для крепления потолочных покрытий. Широкий диапазон перекрытий балок способствовал низкой стоимости исходных строительных материалов и возможности устройства потолка без использования подъемных механизмов.

Progibe Lag.

При входе в некоторые, особенно старые, дома даже невооруженным глазом можно увидеть прогиб вторых потолков, или, что менее вероятно, пола первого этажа, что является следствием неправильного расчет несущей способности лагов или превышения допустимой нагрузки на перекрытие. Как сложилась практика эксплуатации многоэтажных домов первой половины 50-х годов ХХ века, где использовались деревянные межэтажные перекрытия, величина прогиба потолка составляла от 70 до 100 мм, что привело к необходимости капитального ремонта строительства здания с увеличенными несущими элементами перекрытий.И это при условии, что на этапе проектирования проводится точный инженерный расчет нагрузок и сечения лага. А что говорить об индивидуальном развитии, когда расчет несущей способности лагов производился «на глазах» по советам «грамотных» специалистов.

Очень часто качество используемого материала, чрезмерная влажность древесины, недостаточная толщина металла, из которого сделана балка, и еще много разных причин, приводящих к провисанию, например, перекрытие второго этажа под нагрузкой. под влиянием.Неправильный расчет несущей способности может привести не только к возникновению лага выхода из строя, но и к полному разрушению конструкции и раскладыванию пола вниз, причем тогда, когда этого никто не ожидает.

Когда нужно увеличивать лаги?

Если хозяин дома заметил экономию верхнего этажа, то в первую очередь необходимо провести простые измерения и оценить состояние конструкций, величину статической нагрузки, чтобы определить размер экономии потолка или измените кривизну поля, чтобы принять решение о необходимости увеличения лага.

Любые перекрытия под действием собственного веса, статические нагрузки установленных на них конструкций и предметы изгибаются с течением времени. Допустимая величина дикаря принимается 1: 300, то есть если трехметровая балка понеслась на 10 мм, поводов для беспокойства нет, но если эта величина больше, то необходимо принять меры по устранению деформации. и усиление конструкции.

Усиление металлоконструкций

Металлоконструкции, используемые в качестве балок межэтажного перекрытия, могут быть усилены дополнительными изделиями из металла с сваркой или болтовым соединением.Для этого поверхность пола или потолка при необходимости регулируемые подпорки для исключения деформации разводятся под балки перекрытия и рассчитывается конструкция необходимого сечения необходимого сечения, расчет которой выполняется с помощью специальные таблицы и методики.

Элементы деревянные арматурные

Существующие конструктивные элементы деревянного перекрытия в зависимости от их состояния могут быть усилены несколькими способами:

1. С помощью вагонки из бруса, выполнив несложный математический расчет, когда ширина имеющегося бруса берется из табличного значения сечения последовательности требуемой балки.Штанга и балка герметизируются с помощью болтов с металлическими накладками, предотвращающими разрушение древесины в месте крепления и ослабляющие конструкцию. Имеющаяся балка поднимается домкратами до получения ровной поверхности пола, после чего подкладка и балка скрепляются между собой;
2. Использование металлических полос толщиной 10 мм в качестве футеровки и шириной на 10-20% меньше высоты планки. Для предотвращения деформации полосы и снижения прочности количество крепежных болтов следует увеличить на 25% по сравнению с деревянными элементами.Накладки устанавливаются с одной или двух сторон балки в зависимости от величины нагрузки на несущие элементы перекрытия верхнего этажа;
3. Деревянные балки перекрытия, поврежденные насекомыми или гнилостными бактериями, можно усилить с помощью протезов, сваренных из бруса в виде пространственной фермы, или с помощью протезера. Устанавливаемый в качестве протеза канал выбирается из стандартного ряда металлопроката, а для изготовления пространственной стержневой фермы требуется достаточно сложный расчет прочности, который проводится только квалифицированным специалистом.
4. Усиление несущей способности межэтажных перекрытий можно производить за счет установки дополнительного количества балок, но эти работы требуют изготовления отверстий в несущих стенах, что в некоторых случаях затруднительно.

Использование металлических элементов для усиления несущих межэтажных перекрытий, особенно это касается удаления разрушенных частей, монтажа элементов, к которым будут крепиться половицы верхнего этажа. Крепление должно быть надежным и прочным, исключающим возможность поломки и появления скрипа.

Усовершенствованные в различных вариантах лаги позволяют повысить несущую способность несущих межэтажных перекрытий и общую безопасность существующих конструкций без значительных вложений и большого объема строительных работ.

При организации деревянных полов часто используют лаги, особенно в помещениях, расположенных на 1 этаже. Они могут быть выполнены из дерева, железобетона, металла и др.

Что такое деревянные лаги

Лаги — это поперечные балки, которые устанавливаются на кирпичную или железобетонную основу.Выполняется из цельного деревянного квадрата квадратного или круглого сечения. Некоторые владельцы в целях экономии выполняют их из установленных на кромке очарованных досок.

Полы, организованные на лагах

Преимущества использования лагов

• При одинаковой высоте подъема перекрытия, организованные лагом, имеют гораздо меньший вес конструкции, например, по сравнению с железобетонными.
• Организованный таким образом пол хорошо вентилируется.
• Между решетками перекрытия можно установить скрытые коммуникации.
• Пол Имея свободное место под полом, можно дополнительно утеплить и сделать шумоизоляцию.
• Такие полы можно выровнять даже при большом перепаде высоты.
• Пол такой конструкции легко демонтируется для реставрации.

Чтобы перекрытия были надежными и долго служили, следует правильно рассчитать сечение пролета. Для этого можно использовать специальные таблицы.

Однако возникают такие ситуации, когда перекрытия необходимо укрепить.Это происходит в следующих случаях:

• увеличивает нагрузку на пол, например, из-за переоборудования чердака на чердак;
• повреждение несущих деревянных элементов, из которых выполнено перекрытие, грибковые заболевания, вызванные повреждением грызунами;
• превышение несущей способности, на которую первоначально был рассчитан пол;
• первоначальный неверный расчет сечения деревянных элементов и т. Д.

Внимание! Допускается прогиб пола 1: 300.То есть, если луч имеет длину 3 метра и при этом отклонение составляет 10 мм, то это допустимое значение, и усиление не требуется.

Есть несколько способов увеличить задержку. Рассмотрим некоторые из них.

Укрепляем пол с усилением деревянных конструкций вагонкой

Делается, если трещины или пол начали скреплять пол в деревянных конструкциях.

Предварительно перед выполнением работ необходимо разгрузить полы, также может потребоваться демонтаж покрытия.Расчетная разгрузка выполняется с помощью установки временных стоек из бревна, бруса или домкратов. Количество стоек и их сечение зависят от длины конструкции и нагрузки.

Если лаги изготовлены из цельного бревна, допускается установка одиночной стойки на месте прогиба. Если конструкция составная, то нужно установить несколько стоек. В том месте, где сохраняются перекрытия, устанавливается домкрат, с его помощью приводящий систему в горизонтальное положение.

Если пол вспыхнул из-за того, что изначально использовалась балка меньшего диаметра, чем, используя таблицу, рассчитайте желаемую величину диаметра. Затем диаметр луча вычитается из желаемого значения. Полученное значение и даст нам минимальную толщину вагонки, которая используется для увеличения балки.

Подушка устанавливается с одной или с двух сторон и стойла старой конструкции с помощью болтов с металлическими накладками. Они нужны для того, чтобы не допустить разрушения дерева под нагрузкой в ​​месте крепления.

Для усиления пола вместо деревянных вагонок можно использовать металлические. При этом используются металлические полосы толщиной 10 мм и шириной, на 10-20% меньше ширины лага. Как и в случае с деревянными накладками, металлические устанавливаются с одной или двух сторон конструктивного элемента, только количество крепежных элементов увеличивается примерно на 25%. Металл перед установкой обрабатывается антикоррозийными составами.

Если усиление производится при повреждении бруса, то необходимо установить подпорку, удалить поврежденный участок и обработать это место противогрибковыми составами.Также обработаны противогрибковым составом и сами накладки.

Усиление можно выполнить с помощью углеродного волокна, которое используют, если балка повреждена грибком, но при этом появились трещины.

В данном случае поврежденная деталь обматывается углеродным волокном, которое фиксируется специальным клеевым составом на основе эпоксидной смолы. Такой материал позволяет усилить конструкцию без увеличения толщины усиленного элемента.Слой углеродного волокна наматывается 1-5 мм в зависимости от предполагаемой нагрузки и состояния штанги.

После завершения ремонтных работ опоры снимаются.

Укрепление деревянных балок протезами

При повреждении тарана из-за грибка или насекомых можно отремонтировать полы, усилив конструкцию протезами. Протез представляет собой специальную небольшую металлическую ферму, которая устанавливается вместо поврежденного участка.

Протезы швеллерные или сварные с металлическими стержнями.Для самостоятельного ремонта в этом случае лучше использовать швеллер, так как он выполняется по типовым размерам, и необходимо только выбрать подходящий протез. Благодаря своей форме канал отлично противостоит имеющимся нагрузкам на пол.

Внимание! Для изготовления протестующего из металлических прутков необходимо произвести достаточно сложный расчет на прочность, а потому лучше довериться специалисту.

Часто повреждение происходит в той части планки, которая упирается в стену, так как именно в этом месте лагов влияют резкие колебания температуры и повышенная влажность.Если эта часть конструкции повреждена, то для укрепления перекрытий используйте систему деревянных и металлических протезов.

Перед началом работ по доработке конструкции поврежденный элемент поддерживают опорами. Поврежденный участок вырезают. Срез обработан антибактериальными составами.

Далее выбирается деревянная вагонка так, чтобы общая толщина конструкции была немного больше толщины исходной конструкции. Между накладками вставлена ​​вставка. Несъемная вставка в вагонку с гвоздями.

Укрепление перекрытий между этажами

Для усиления перекрытий, находящихся между этажами, можно опустить дополнительные опоры, которые будут принимать на себя часть нагрузки. В этом случае перекрытия смогут нести большую нагрузку.

• По возможности можно установить дополнительные промежуточные балки. Это также укрепит полы.
• По возможности можно установить дополнительные промежуточные лаги.

Если нет возможности укрепить брус указанными выше способами, то можно разгрузить конструкции, перераспределив нагрузку на дополнительно устанавливаемые элементы.

Подходит по размеру, доска подгоняется под предназначенное для нее место, для чего:

Если доска слишком толстая, на нее кладут позиции лага и под них выбирают проушины;

Если доска очень широкая, сложите края, сделав из них книжку;

Если доска тонкая, ее надевают на крепление к лагам плотным картоном или фейном.

Если старая плата откручивается рядом с лагом, опорная планка для новой доски крепится последними винтами. (В дальнейшем при замене шурупов шурупы проще снимать.)

Решение проблем с лагами

Множество активных мест, нанесение пола, трещины или повреждения досок — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на ранних этажах, где велика вероятность попадания влаги. Но в любом случае, если вам нужно поднять более двух досок, нужно проверить и состояние лага.

Ринч и фургоны видны сразу, и обнаруженные ими лаги следует немедленно ремонтировать. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствует о начале гниения из-за повышенной сырости. Лаги можно сэкономить, если вовремя принять меры.

Причинами жеста с исправными лагами могут быть:

Ослабление лага из-за образцов для труб и кабелей;

Недостаточная исходная прочность лага или материала, из которого они сделаны.

Эти дефекты можно устранить, если проложить лестницы или увеличить их жесткость, вставив подкосы между лагами. Но для такого ремонта придется удалить значительную часть половых досок.

Если рядом с лагами отключается плата, комочки последних фиксируются саморезами для опоры новой платы.

На полу первого этажа возможно усиление лага вагонкой по ближайшим балкам перекрытия.
