Мебельные петли – это соединительный вид мебельной фурнитуры, служащий для открывания и закрывания дверных створок. Кроме того, они используются в моделях-трансформерах.
Петли – полумеханическое приспособление, имеющие значение для долговечности мебели. Для их производства используют высокопрочный металл.


Для разных видов фасадов и различных конфигураций кухонных шкафчиков производят разные виды петель, угол открывания которых варьируется от 30° до 270°. В зависимости от вида мебельной фурнитуры, петли могут дополнительно оснащаться доводчиками, которые позволяют закрывать дверцы плавно и бесшумно.

Накладная петля.

Этот вид мебельной фурнитуры используют для обычных распашных фасадов. Такие петли позволяют открывать дверцы на 110°.


Полунакладная петля.

Полунакладные (средние) петли используют для шкафчиков, в которых дверцы крепятся на один бок и распахиваются в разные стороны.

Открыть дверку, оборудованную этим видом мебельной фурнитуры, можно на 110°.


Внутренняя петля.

Такие петли используются для фасадов, находящихся между двумя боковинами, позволяют открывать дверцы под углом 100°.

Угловая петля.

Используют для угловых ящиков, позволяют открывать их под углом 90°.



Штольная (глухая, прямая) петля.

Прикрепляется к накладным планкам, расположенным на одном уровне с фасадом мебели. Такие петли дают возможность открывать дверцы под углом 90°.


Сложная (средняя, карусельная) петля.

Используется при изготовлении угловых ящиков с коробом Г-образной формы. С ее помощью два фасада скрепляются посередине, что позволяет открывать их синхронно.


Петля-трансформер.

Этот вид мебельной фурнитуры используется одновременно со сложными петлями. Такое устройство удерживает на себе вес обоих фасадов, позволяет открывать их под большим углом.

Петля подойдет также в том случае, если внутри шкафа будет установлен выдвижной ящик.

Выбор фурнитуры для мебели. Виды и типы

Функциональность, качество и долговечность мебели во многом зависит от фурнитуры, которая используется производителем. Под мебельной фурнитурой подразумевают целый класс изделий с различным назначением. Каждое из этих изделий имеет собственные конструктивные особенности и характеристики, которые зависят от назначения и функциональности мебели, предполагаемых нагрузок.







Вся мебельная фурнитура разделяется на два класса:

  • лицевая;
  • крепежная.

Лицевая фурнитура выполняет преимущественно декоративную функцию – с ее помощью улучшают внешний вид мебели. Но на нее также может быть возложена определенная функциональная нагрузка.
Крепежная мебельная фурнитура выполняет, в основном, практическое значение. С ее помощью обеспечивается соединение различных деталей мебели, возможность поднятия и опускания створок, открытия и закрытия дверок, поворота и других движений элементов.



Лицевая фурнитура для мебели





К данному классу относятся те изделия, которые после окончания сборки мебели остаются на виду:

  • ручки, которые применяются для открытия/закрытия ящиков, створок, дверец;
  • замки, которые используются для запирания створок или ящиков;
  • декоративные элементы – объемные или плоские накладки, которые применяются для украшения или могут быть использованы для маскирования
  • стыков и некоторых конструктивных особенностей мебели.

Основное требование, которое имеется к данной группе изделий – это их долговечность и комфортность в использовании. Верхнее покрытие на фурнитуре должно долго сохранять свой первозданный внешний вид, стойко переносить механические повреждения и выгорание. В качестве основы для изготовления фурнитуры может применяться дерево, пластик или металл.



Крепежная фурнитура для мебели


Данная группа изделий используется для соединения различных деталей мебели. К крепежам относятся: метизы, шкафодержатели, соединительные планки, шканты, конфирматы и др.

Устанавливаются на дверки и створки. Их изготавливают из металла, который должен иметь большой запас прочности, выдерживать регулярные нагрузки и вес самой дверцы или створки. Конструкция петель может быть разной. От этого зависит и способ крепления петли, и угол открытия створки, и функция самостоятельного закрытия створок и пр.


Лифты и подъемные механизмы

Эти изделия являются альтернативой для петель и применяются в том случае, когда необходимо обеспечить открытие створок в вертикальной плоскости. Подъемные механизмы и лифты могут иметь газовую или механическую конструкцию.


Стяжки

Эта группа крепежной фурнитуры используется для фиксации нескольких деталей относительно друг друга. Стяжками могут выступать уголки, саморезы, болты, шурупы и пр.

Качество крепежной фурнитуры должно соответствовать строгим стандартам. Она должна быть долговечной и надежной, помогая комфортно эксплуатировать мебель на протяжение многих лет



Хотите быть первыми?. . Тогда Вы на правильном пути!

Продукты — Петли — GTV

На нашем веб-сайте мы используем файлы cookie для предоставления Вам услуг на самом высоком уровне.

Политика использования файлов cookie

Когда Пользователь посещает наш веб-сайт, мы используем файлы cookie для того, чтобы максимально облегчить использование нашего веб-сайта. Файлы cookie могут содержать информацию о Пользователе, его предпочтениях или используемом им устройстве. Собранная информация обычно не позволяет напрямую идентифицировать Пользователя, но может позволить ему использовать веб-сайт в соответствии с личными предпочтениями.

Мы уважаем право Пользователя на конфиденциальность, поэтому он может не разрешать использование определенных типов файлов cookie. Однако следует учитывать, что блокировка некоторых типов файлов cookie может негативно повлиять на использование нашего веб-сайта, а также предлагаемых нами продуктов и услуг. Предпочтения в отношении файлов cookie, выбранные на веб-сайте www. gtv.com.pl, будут запоминаться и учитываться при каждом посещении Пользователем данного веб-сайта.

Общая информация – www.gtv.com.pl
Администратор

Компания GTV Poland spółka z ograniczoną odpowiedzialnością spółka komandytowa с местом нахождения в г. Прушкув, адрес: ул. Пшеяздова, 21, 05-800 Прушкув, именуемое в двльнейшем «GTV», «мы», или «нас», будет в качестве администратора данных обрабатывать персональные данные Пользователя в порядке, описанном ниже.

Цель и правовое основание обработки персональных данных

Целью обработки персональных данных является анализ и мониторинг активности Пользователей, посещающих наш веб-сайт, для улучшения нашей коммуникации и структуры нашего веб-сайта, а также создания профиля интересов Пользователя, отображения ему соответствующих реклам наших продуктов и услуг на других веб-сайтах.

Правовым основанием обработки персональных данных Пользователя в порядке, описанном выше, является наш законный интерес.

Какие данные мы собираем с помощью файлов cookie?

С помощью технологии файлов cookie мы собираем только анонимные статистические данные, используемые для повышения удобства пользования порталом Пользователем. Мы не собираем никаких данных, которые позволили бы нам идентифицировать Пользователя. Единственной информацией о Пользователе, которая, однако, без связи с другими данными не позволяет идентифицировать Пользователя, является IP-адрес, с которого Пользователь подключается.

IP-адрес Пользователя также может быть передан нашим партнерам, включая Google. Однако и в этом случае идентификация Пользователя на основании этих данных невозможна.

Права Пользователя и контактные данные

Подробная информация о правах Пользователя в отношении обработки его персональных данных и контактные данные, которые могут использоваться для получения дополнительной информации, а также контактные данные Инспектора по защите персональных данных, содержатся в нашей Политике конфиденциальности.

Для чего мы используем файлы cookie?

Мы используем следующие файлы cookie на нашем веб-сайте:

  • аналитические – мы используем аналитические файлы cookie для улучшения функционирования нашего веб-сайта и измерения эффективности нашей маркетинговой деятельности без идентификации персональных данных Пользователя;
  • функциональные – функциональные файлы cookie  позволяют  запоминать настройки, выбранные Пользователем, и персонализировать интерфейс Пользователя, например, в отношении выбранного Пользователем языка или региона происхождения Пользователя, внешнего вида веб-сайта, размера шрифта  и т.д.;
Как долго мы используем файлы cookie?

Мы используем два типа файлов cookie:

  • сеансовые — остаются на устройстве Пользователя до тех пор, пока он не покинет веб-сайт или не закроет браузер;
  • постоянные — остаются на устройстве Пользователя в течение определенного периода времени или до тех пор, пока они не будут удалены вручную.
Может ли Пользователь отказаться от принятия файлов cookie?

По умолчанию браузеры разрешают хранение файлов cookie. Однако, если Пользователь хочет ограничить или заблокировать файлы cookie, он всегда может сделать это, используя настройки браузера на своем компьютере.

Однако следует помнить, что результатом изменения настроек в браузере может быть потеря возможности использовать некоторые функции, доступные на нашем веб-сайте.

Ниже приведены ссылки на настройки популярных браузеров:

виды, монтаж, рекомендации по выбору

При изготовлении мебели для кухни, спальни или детской комнаты не обойтись без мебельной фурнитуры. Однако довольно часто при ее монтаже возникает много проблем, в том числе и порча элементов мебели. Связано это с недостатком технической информации о том, как правильно применять и монтировать тот или иной вид мебельной фурнитуры. Кроме того, существует множество мелких и недорогих элементов фурнитуры, которые применяются совместно со стандартной и способны обеспечить лучшую эргономику мебели, но о которых мало известно не специалистам в этой области.

В этом материале будут рассмотрены основные элементы мебельной фурнитуры, варианты применения и особенности монтажа.

Мебельные ручки: виды и особенности установки

Мебельные ручки применяются в любой мебели. Существует огромное количество всевозможных дизайнерских решений. Однако всё многообразие ручек можно разделить на 3 группы по способу установки: ручки кнопки и капли, ручки скобы и рейлинговые ручки, профиль-ручки. Все эти группы ручек могут применяться на любой мебели с любым типом фасада, за исключением третьей группы.

Ручки кнопки и капли могут быть установлены на любую мебель и фасад любой конструкции. Они имеют одну точку крепления. Ручки этого типа закрепляются к фасаду с помощью винта диаметром 4 мм, для этого в ручке предусмотрена резьба. Чтобы закрепить ручки точки или капли необходимо определить ее местоположение и просверлить отверстие диаметром 5 мм, и через отверстие закрепить ручку на фасаде.


Рис.1.
Рис. 2.
Рис.3.
Рис.4.

Ручки скобы и рейлинговые ручки применяются так же часто, как и предыдущая группа. Разновидностей ручек данного типа также огромно. Однако в отличие от предыдущей группы, ручки скобы имеют двухточечное крепление и выпускаются различного размера. В качестве крепежных элементов выступает винт диаметром 4 мм. Для установки ручек необходимо просверлить 2 отверстия диаметром 5 мм и закрепить ручки винтами.


Рис.5.
Рис.6.
Рис.7.
Рис.8.

Наибольшую сложность в монтаже ручек скоб и рейлингов вызывает межцентровое расстояние крепежных отверстий. Размерный ряд межцентрового расстояния формируется, начиная с 64 мм, с шагом 32 мм. Т.е. межцентровое расстояние крепежных отверстий может быть: 64, 96, 128, 160, 192, 224, 256, 288, 320 и т.д.

Определить межцентровое расстояние крепежных отверстий можно несколькими способами. Можно замерить расстояние между крепежом непосредственно на ручке и выбрать подходящее из стандартного ряда, приведенного выше. Также довольно часто в условном обозначении ручек содержится межцентровое расстояние крепежа.


Рис.9. Частой проблемой установки ручек является определение межцентрового расстояния крепежа. Определить его просто. Часто оно указывается в обозначение модели. Можно замерить примерное расстояние и округлить его до ближайшего из стандартного ряда.

Следует отметить еще одну сложность установки ручек свойственную как ручкам с одной точкой крепления, так и с двумя, связанную с длиной крепежного винта. Большинство ручек имеют глубину резьбы 4,5 мм, а длину винта, который идет в комплекте с ручкой, 20 мм. Такой винт предназначен для фасада из ЛДСП толщиной 16 мм. Однако если фасад имеет другую толщину, например, изготовлен из профиля МДФ с вставкой, то с винтом такой длины качественно закрепить ручку не получится. Поэтому до установки ручек необходимо определить требуемую длину винта. Длина винта должна быть на 3-4 мм больше толщины фасада в месте установки ручки. Стандартно выпускаются винты длиной от 8 до 40 мм.

Наиболее просты в установке профиль-ручки. Существует огромное количество различных конструкций данного вида мебельных ручек. Наиболее простая конструкция представляет собой скобу. Этот тип профиль-ручек закрепляются саморезами к тыльной стороне фасада.


Рис.10.
Рис.11.
Рис.12.
Рис.13.

Применение профиль-ручек имеет определенные особенности. Данный тип ручек будет хорошо смотреться в случае, когда панель фасада представляет собой плиту ЛДСП или МДФ, т.е. имеет в сечении прямоугольный профиль. Если же фасад изготовлен, например, из профиля МДФ с не прямоугольным сечением, то применение профиль ручек будет выглядеть не уместно.


Рис.14. Профиль фасада имеет прямоугольное сечение. В этом случае профиль ручка полностью закрывает верхний торец дверки, тем самым становясь единым целым с фасадной панелью.

Другой момент справедлив не для всех конструкций профиль-ручек, но для многих из них — это проблема установки на не стандартный фасад. Дело в том, что для фасадных панелей (дверки ящиков) принят размерный ряд 150, 300, 450, 500, 600, 800, 900 мм. Таким образом размер ручек адаптирован к этой линейки размеров.

Например, стандартный размер дверки под ящик 500 мм имеет фактический размер 497,5 мм, соответственно установочная длина ручки будет 497,5 мм. Если вы планируете устанавливать профиль-ручки, то эту особенность следует учитывать при выборе размера ящиков и ширине фасадных панелей.


Рис.15. Профиль-ручка полностью закрывает торец дверки, защищая ее от влаги и капель. Применяя профиль ручки можно с экономить на наклейке кромки в месте установки ручки.

Существует еще много различных конструкций врезных ручек, однако установить их своими руками в большинстве случаев проблематично. Связано это с тем, что для монтажа таких ручек необходимо фрезеровать место под установку, т.е. дорабатывать фасадную панель. Сделать это качественно без применения фрезера очень сложно. Поэтому если ваш выбор пал на такие ручки, то целесообразно предусмотреть указанную доработку еще на этапе заказа фасадных панелей.


Рис.16.
Рис.17.
Рис.18.
Рис.19.

Петли: виды, способы установки

Конструктивных разновидностей петель существует не меньше, чем вариантов мебельных ручек. Однако в отличие от последних, для каждого вида петель существуют специальные формулы (таблицы) расчета установочных размеров. При расчете петель учитываются тип петли, способ крепления, толщина фасада, фуга (зазор между соседними дверцами) и еще несколько параметров. Все расчеты просты, но нужны они, главным образом, для промышленного производства мебели. Для изготовления мебели своими руками важно правильно выбирать тип петли, знать способы регулировки, а соединительные размеры можно оставить на откуп организации, которая будет изготавливать детали мебели.

Как уже было сказано, существует много разновидностей конструкций, но наибольшее распространение получила врезная четырехшарнирная петля. О ней и ее конструктивных вариантах пойдет речь далее. Четырехшарнирная петля состоит из самой петли и установочной планки. Петля крепится к фасаду, планка к стенке ящика. Соединяются обе детали с помощью винтов, входящих в комплект с петлей.

По способу применения петли можно разделить на накладные, вкладные и для угловых ящиков. Накладная петля предназначена для дверцы, которая в закрытом состоянии «накладывается» на торец ящика. Вкладная петля предназначена для дверцы, которая в закрытом состоянии стоит заподлицо с торцом ящика. Существуют также полунакладные петли, которые удобно применять для соседних дверей, однако тогда необходимо проводить дополнительные расчеты установочных размеров петель и размеров фасадных панелей, чтобы выдержать зазор между дверцами.


Рис.20. В зависимости от способа установки фасада применяют различные петли. Если дверца будет утоплена в тело шкафа, то используется вкладная петля, если дверца будет накладываться на торец шкафа, то применяется накладная петля.

Угловые петли предназначены для дверей, которые расположены под углом к боковым стенкам ящика. Также существует вариант петель, которые предназначены для крепления дверцы к стенке ящика под углом 180 град (крепление к фальшпанели).


Рис.21. Петли угловые 30, 45 градусов и под фальшпанель 180 градусов. Важно отметить что угловые петли бывают с углом открывания +30, 45 (тупой угол) и -30, 45 (острый угол) в зависимости от того острый или тупой угол имеет шкаф в месте установки дверцы.

Другим важным параметром петли является угол открывания дверцы. В зависимости от того какая петля установлена дверца шкафа может открываться под углом 90, 110, 120 градусов. Использовать петли с углом открытия дверцы более 90 градусов бывает очень удобно для труднодоступных или глубоких шкафов.

Важным моментом выбора петель является определение количества петель на одну дверцу. Так как петля имеет определенную предельно допустимую нагрузку, то в зависимости от размера и веса дверцы может потребоваться от 2 до 5 петель. Следующие рекомендации по количеству петель даны из расчета того, что материал дверцы — панель ЛДСП толщиной 16 мм, ширина панели 60 см. Так для панели высотой до 90 см (вес 4-8 кг) необходимо 2 петли, от 90 до 160 см (8-13 кг) – 3 петли, до 160 до 200 см (13-17 кг) – 4 петли. Приведены предельные размеры, для обеспечения запаса к каждой размерной группе можно добавить 1 петлю.

Крепление мебельных петель к фасаду и ящику осуществляется следующим способом. В фасадной панели делают паз под чашу, с помощью фрезера или сверла Форстнера. Далее саморезами закрепляется петля к фасадной панели. На боковой части шкафа размечается место под установочную площадку, после чего закрепляют ее саморезами.


Рис.22.
Рис.23.
Рис.24.
Рис.25.

Сделать так, как описано выше возможно только зная все установочные размеры. Определить их можно с помощью специальных таблиц в инструкции к петле. На практике же, в домашних условиях, удобно поступать несколько по-другому. Важно, что качество установки петель от этого не страдает.

Обычно крайние петли располагаются на расстоянии 10 – 15 см с верху и снизу дверцы, промежуточные равномерно распределяются в промежутке между крайними петлями. Для обеспечения зазора между соседними дверьми, для большинства петель делается отступ от торца (бокового) дверцы 4-5 мм (точный размер указан в инструкции к петле). Исходя из этих размеров, в панели фасада фрезеруется паз диаметром 35 мм (наиболее распространенный размер чаши петли) глубиной 12,5 мм.

Далее петлю и площадку соединяют, все регулировочные винты приводят в крайнее положение. Затем петлю закрепляют на фасаде, при этом следят чтобы петля располагалась к фасаду под прямым углом. После чего, удерживая дверцу в нужном положении, закрепляют установочную планку к ящику. Для того чтобы дверка держалась, достаточно установить по 1 саморезу в установочные планки крайних петель. Теперь можно выставить дверь по высоте и закрепить ее остальными саморезами.


Рис.26. Регулировку дверок по высоте выполняют с помощью крепежных элементов установочной планки. Для регулировки ослабляют саморезы и устанавливают дверь в нужном положении. После чего затягивают крепеж.

Заключительный этап регулировка положения фасада. Саморезами, которые крепят планку на предыдущем этапе, дверца уже была отрегулирована по высоте. Теперь необходимо отрегулировать ее по вылету и наклону. За это отвечают два регулировочных винта №2 и №3.

Отпустив винт №2, дверца получает возможность перемещаться вперед и назад. Для того чтобы дверца стояла ровно, и открываясь не задевала ящик, необходимо сдвинуть дверцу на 2-3 мм на себя. Аналогичную операцию необходимо повторить со всеми петлями.


Рис.27. С помощью винта 2 регулируется зазор между дверкой и корпусом мебели. Достаточный зазор 2-4 мм. Винт 3 отвечает за наклон дверцы и зазор между соседними дверцами.

Винт № 3 отвечает за регулировку дверцы по наклону, одновременно с помощью этого винта регулируется зазор между соседними дверцами. Вращая винт №3 необходимо добиться равномерного зазора между дверцами и устранить возможный наклон дверок в горизонтальный плоскости. Данную регулировку выполняют сначала с крайними петлями. Промежуточные подгоняются под уже выставленную дверцу.

Часто при постройке кухонного гарнитура вызывает сложности установка дверей в угловой шкаф Г-образной кухни, в частности какие петли для такого шкафа выбрать. На самом деле все достаточно просто. Дверка такого шкафа состоит из 2-х частей. Составная дверка к кухонному гарнитуру крепится с помощью обычной петли, но с углом открывания 120 градусов. Половинки двери между собой скрепляются петлями для фальшпанели с углом открывания 90 градусов.


Рис.28.
Рис.29.
Рис.30.
Рис.31.

Амортизатор и система плавного закрывания

Амортизаторы необходимы для комфортной эксплуатации мебели. Ведь мало удовольствия если дверцы будут сильно хлопать при закрывании?! Устранить эту неприятное обстоятельство можно с помощью амортизаторов. Амортизаторов существует несколько различных типов, которые отличаются техническими возможностями и способом монтажа.

Самый простой тип амортизатора, и самый дешёвый, это демпфер. Демпферов существует несколько вариантов, самый простой это самоклеящийся демпфер. Он представляет собой диск диаметром 7-10 мм и толщиной 1,5-2 мм. Изготавливается из мягкого материала, который отлично гасит звук от закрывающейся дверцы. Такой демпфер имеет клеевой слой, благодаря чему его очень просто наклеить на торец шкафа. Стоит отметить, что это самый распространенный способ устранить хлопанье дверцы.


Рис.32. Для устранения хлопанья при закрывании дверцы применяют силиконовый демпфер. Он наклеивается на торец корпуса шкафа. Для одной дверцы используют 1-2 демпфера.

Другим вариантом решения проблемы бесшумного закрывания дверей является мебельный амортизатор. Его стоимость выше предыдущего варианта, но зато он обладает эффектом плавного закрывания дверцы. Существует 3 вида амортизаторов: амортизатор на петлю, накладной и врезной амортизатор. Все они имеют одинаковый принцип работы. Выбор в пользу той или иной конструкции зависит только от ваших предпочтений.

Амортизатор на петлю монтируется непосредственно на петле на которой держится дверца. Для этого петля должна быть снабжена специальным пазом, к которому будет крепиться амортизатор. Можно дать совет, если ваш выбор пал в пользу этой конструктивной группы амортизаторов, то целесообразно приобретать петли и амортизаторы одновременно, причем одного производителя.


Рис.33. Амортизатор устанавливаемый на петлю не требует доработки мебели и практически не занимает место. Однако не для всех петель предусмотрена возможность установки амортизатора.

Следует сказать, что существует разновидности петель с уже встроенным амортизатором в конструкцию петли. Естественно такие петли дороже обычных, но они не занимают лишнего пространства внутри шкафа.

Накладные и врезные амортизаторы не привязаны к конструкции и виду петель. Кроме того, они отличаются лишь наличием установочной площадки у первых. Накладной амортизатор закрепляется к внутренней поверхности ящика. Для врезного амортизатора необходимо сделать отверстие в торце стенки ящика диаметром 10 мм и глубиной 55 мм. Достоинством накладного амортизатора является возможность его замены при поломке, хотя случается это крайне редко, врезной амортизатор заменить будет гораздо сложнее. Достоинство врезного амортизатора в том, что он не занимает пространство внутри шкафа.


Рис.34. Накладной (слева) и врезной (справа) амортизатор. Другая разновидность амортизаторов: накладные и встроенные. Первый тип амортизаторов имеет свой корпус и может быть заменен при необходимости, но занимает пространство ящика. Второй тип устанавливается в отверстие в торце ящика. Он не занимает места, но заменить его значительно сложнее.

Ограничений по месту установки у амортизаторов нет, эффективность его работы зависит от многих факторов, таких как место установки вес дверцы, усилие закрывания и пр. Однако существуют следующие рекомендации: устанавливать амортизатор желательно на расстоянии 150-200 мм от стенки, на которой установлены петли.

Системы отталкивания

Можно ли открывать шкаф без ручек? Можно. Для этого можно использовать систему отталкивания. Внешне она очень походе на амортизатор и даже выполняет его функции. Но главная особенность этой системы в том, что при нажатии на дверку, отталкиватель отводит дверку на расстояние до 6 см это позволяет дальше открыть ее рукой, не используя ручки. Таким образом можно сделать фасад без ручек, при этом еще и неплохо сэкономить на последних.


Рис.35. Дверцы шкафчиков можно не оснащать ручками, а установить отталкиватели. При нажатии на дверцу механизм оттолкнёт дверцу примерно на 5-6 см, в этом случае ее будет удобно открыть рукой. Таким образом можно сделать очень интересный фасад без ручек.

Отталкиватели бывают врезными и накладными. Устанавливаются аналогично амортизаторами. Отличие в установке в том, что их необходимо монтировать на стенке противоположной где установлены петли. Для удержания дверцы отталкиватели могут быть снабжены магнитами. Регулировка работы отталкивателя осуществляется вращением штока, таким образом можно подобрать оптимальную величину отталкивания.

Системы отталкивания могут применяться как для дверок, так и для ящиков, совместно с любыми другими механизмами начиная с петель и заканчивая лифтами.

Лифты и подъемные механизмы: виды, способы установки

Лифты и подъемные механизмы предназначены для откидных дверей. С помощью такой мебельной фурнитуры дверки могут открываться вверх, вниз и гармошкой. Подъемные механизмы можно разделить на следующие группы: механизмы откидные вверх/вниз, механизмы вертикальные/параллельные и гармошки.

Первая группа механизмов — это газовые лифты и подъемные механизмы. Они обладают простой конструкцией и не высокой стоимостью, кроме того они очень просты в установке. Механизмы данного типа позволяют организовать открывание дверцы вверх и вниз.


Рис.36. Лифт (слева) и подъемный механизмы (справа). Механизмы открывания дверей вверх часто применяются для верхних шкафов кухонной и офисной мебели. Это удобный вариант открывания, при этом дверца не мешает доступу в пространство шкафа. Такие механизмы просты, а их стоимость не велика.

Как видно из картинки выше установка этой фурнитуры очень проста. Все необходимые установочные размеры имеются в инструкции к каждому механизму, либо находятся на упаковке.

Для открывания дверцы вниз существует довольно изящный механизм, приведенный на рисунке ниже. Он позволяет плавно открывать и закрывать дверцу. Данный механизм может применяться для не больших фасадов с весом не более 9 кг.


Рис.37. Механизм для открывания дверок вниз. Этот механизм обеспечивает плавное открывание и удержание дверок мебели.

Основным критерием выбора описанных механизмов является не только эстетические качества, но и вес дверцы. В зависимости от веса механизмы имеют различное усилие открытия. Если вес дверцы не обеспечивает один механизм, их можно устанавливать в паре, таким образом усилие открытия будет суммироваться. Усилие открытия и максимально допустимый вес фасада указан на механизме.

Механизмы для открывания фасада вверх параллельно, под углом и гармошкой более дорогостоящие. Однако они способны улучшить эргономику мебели, предоставив больший доступ к содержанию полок.


Рис.38. Механизмы открывания фасадов параллельно, под углом и гармошкой. Это достаточно дорогостоящие механизмы. Однако они позволят сделать вашу мебель более удобной в эксплуатации.

Выбор механизмов также зависит от веса фасада. Установка этих механизмов более сложная, однако при наличие всех установочных размеров и крепежа, которым комплектуется механизм вряд ли вызовет большие трудности.

Несмотря на достаточно высокую стоимость подъемных механизмов второй группы, они обладают широкими возможностями по регулировке и уникальной системой открывания шкафов.

Вся рассмотренная фурнитура применяется для установки на дверцы. Следуя рекомендациям по установке у вас вряд ли возникнут сложности в монтаже. Используя такую фурнитуру, как амортизаторы или системы открывания, вы будете обладать современной и эргономичной мебелью в своем доме, которая будет вас радовать каждый день.

Петли мебельные. Их виды, назначение и применение в сборке мебели. Какие бывают петли для мебели, их разновидности Дверные петли для угловых кухонных шкафов

Механизм открывания х шкафов гарнитура – самое уязвимое место в конструкции кухонной мебели. Поэтому выбор надежных и долговечных петель – задача не менее важная, чем выбор других качественных материалов для кухни.

А какие нужны петли на кухонные шкафы? Выбор зависит от их назначения, способа крепления и конструкции.


Мебельная петля крепится к корпусу и дверце, что служит средством соединения двух конструктивных частей и механизмом свободного открывания/зарывания под конкретным углом.

Доступно, понятно и наглядно о видах, о которых речь пойдет ниже, можно посмотреть в видеообзоре:

Какие бывают петли для кухонных шкафов?

Среди всего ассортимента по конструкции различают лишь 2 вида.

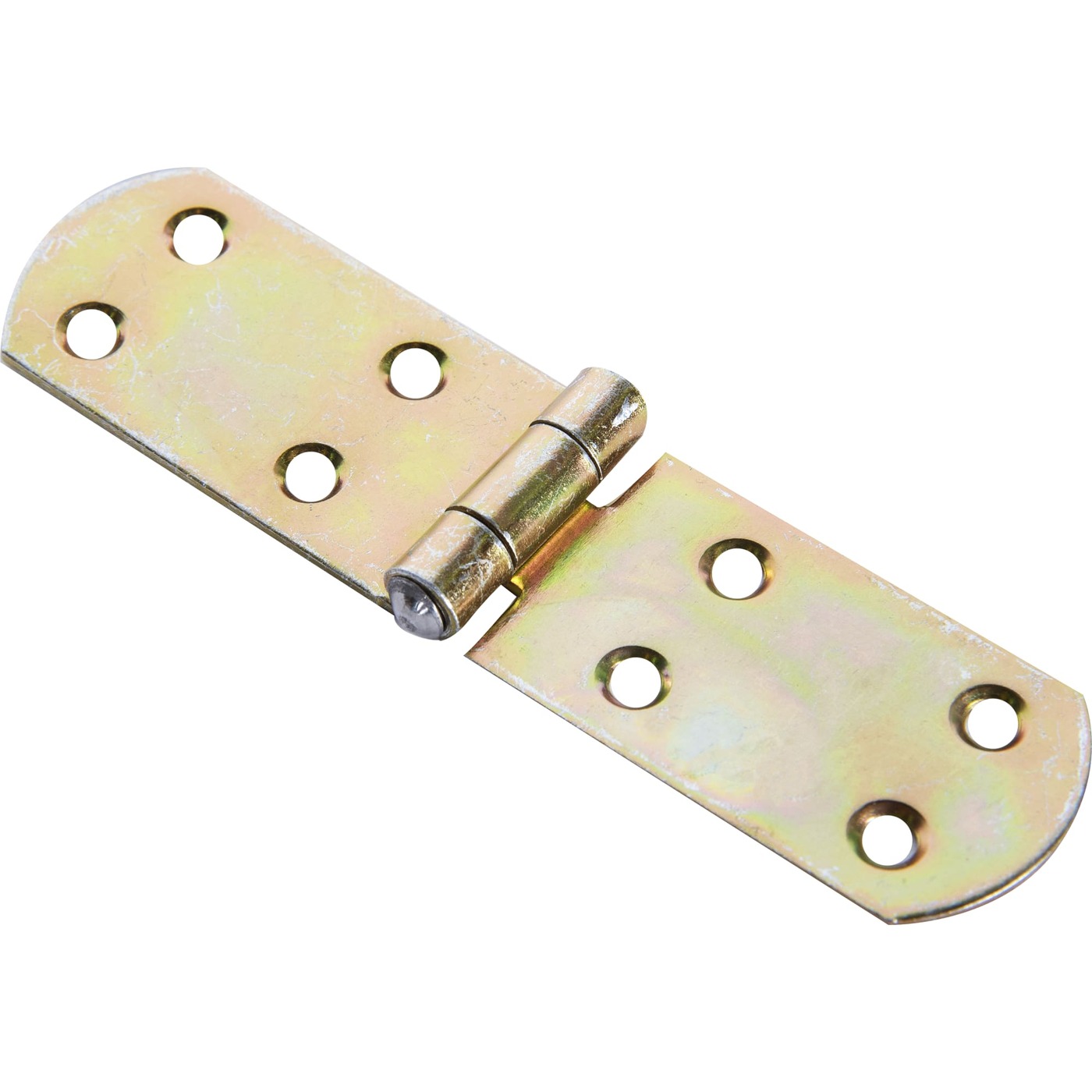

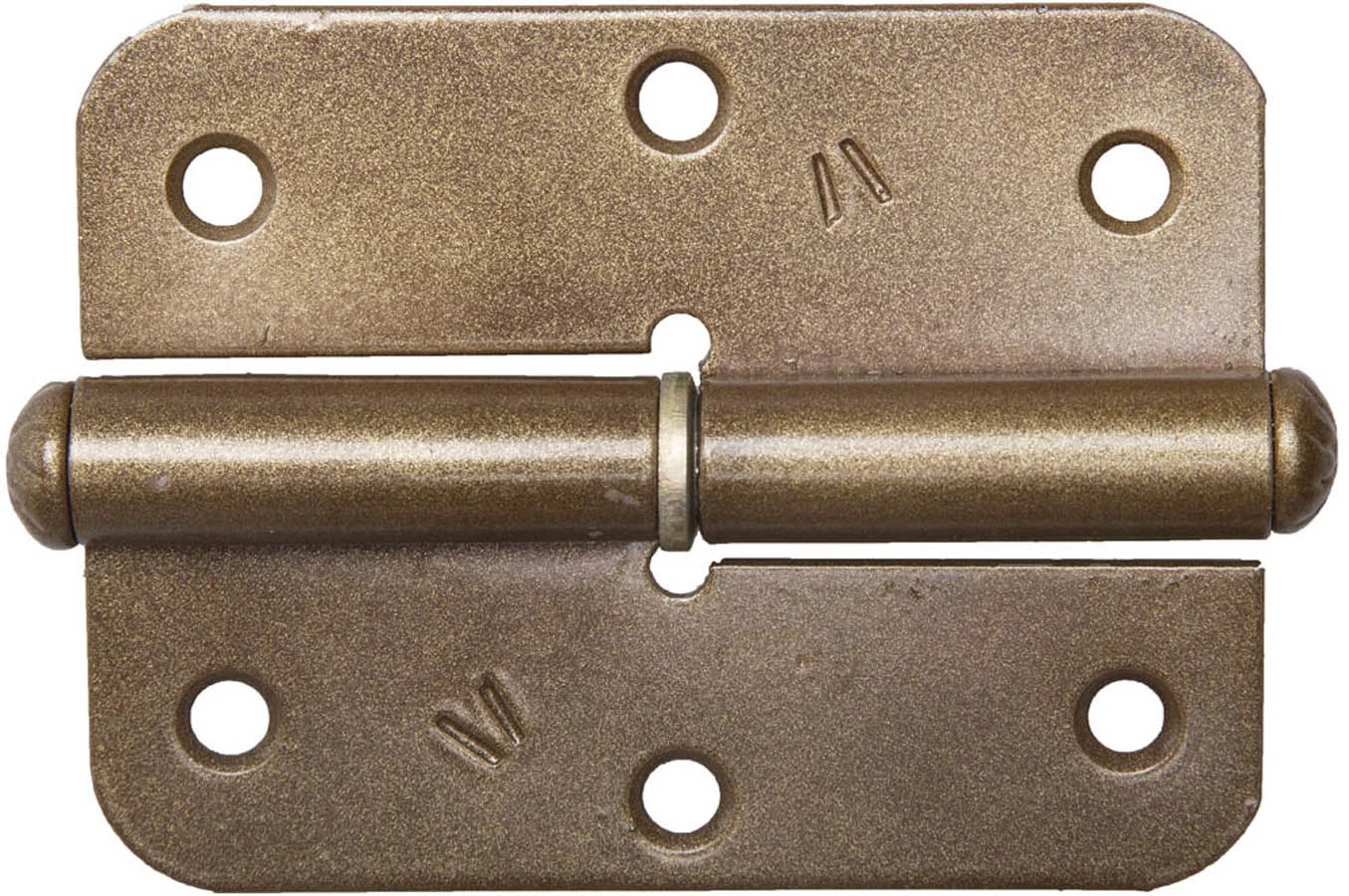

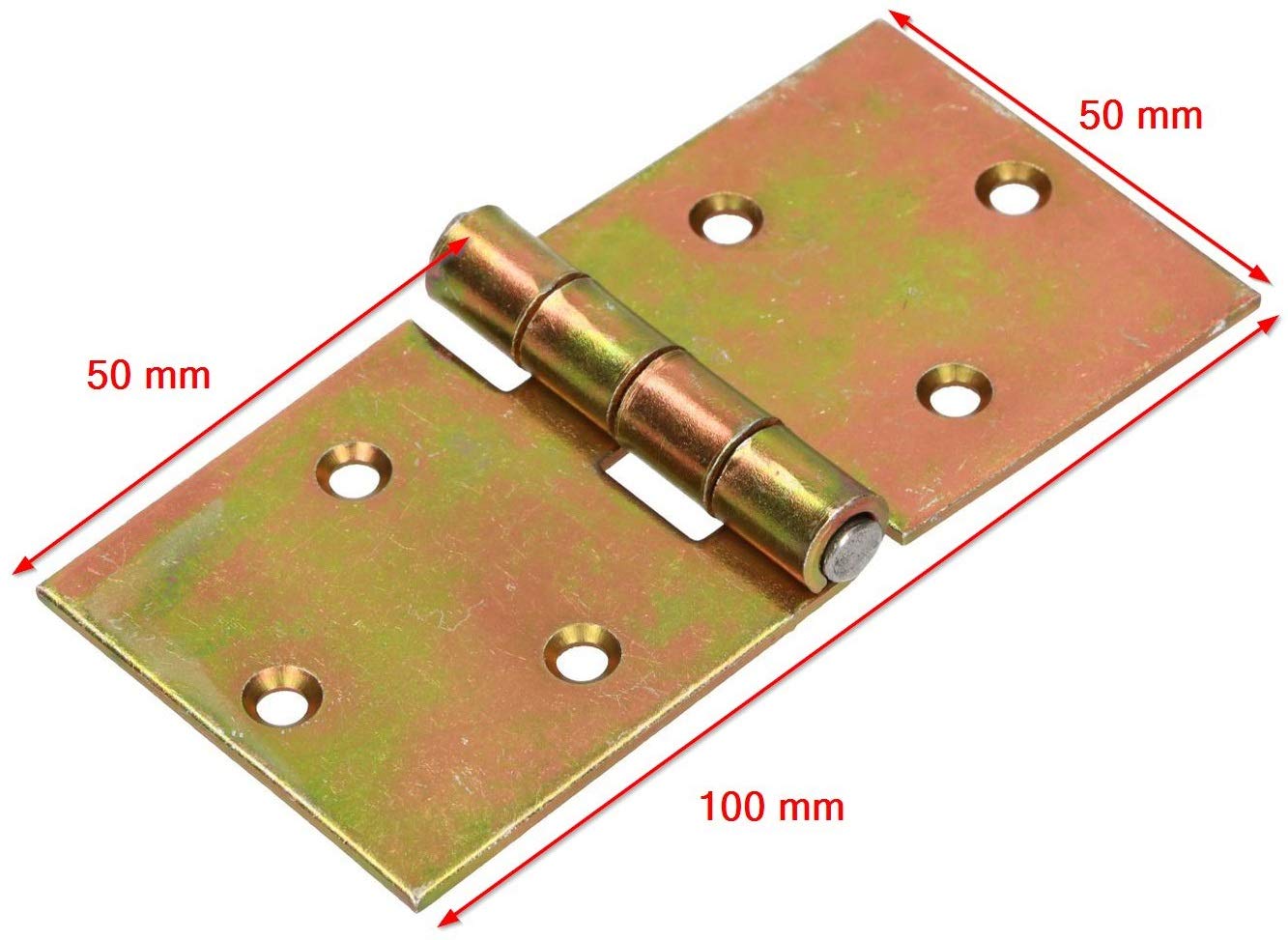

  1. Шарнирные (рояльные и карточные). Такие появились самыми первыми, их использовали еще в прошлом веке, но в современных гарнитурах практически не используются. А вот при сборке старинной мебели ретро или винтажной они могут как раз понадобиться.
  2. Четырёхшарнирные. По своей конструкции отличаются от предыдущих обычных тем, что могут отрегулироваться в нескольких местах, обеспечивая свободное открывание/закрывание дверей.

Четырёхшарнирные считаются боле современными и надежными.


Устройство четырёхшарнирной конструкции

Петли по положению двери и способу крепления

Различают четырёхшарнирные:

  • полунакладные.

Полунакладная позволяет лишь частично перекрывать корпус мебельного гарнитура. Она имеет небольшой изгиб, который образует промежуток между створками, что позволяет открывать одновременно две смежные створки. Применяется в межсекционных креплениях кухонной мебели, например в трёх- или двухдверной тумбе;

  • накладные (внешние) представляют собой шарнирный механизм, позволяющий открывать створки на 900, фактически 105 градусов.

Они наиболее часто применяются для крепежа дверок в кухонных гарнитурах. Позволяют плотно закрывать дверцы шкафов и секций, перекрыв корпус с двух сторон, и служат без поломок длительное время;

  • внутренние (вкладные).

Имеют большой изгиб, который способствует при открывании выносу вкладной дверцы за пределы корпуса. Используется редко для крепления тяжелых дверей на шкафах из ДСП. Позволяют как бы утопить двери в закрытом виде за корпус шкафа;

  • штольные (прямые) предназначены для крепления фасадной части к боковине у фальш-панелей.

Часто используется в угловых тумбах под мойку.

Угловые

Для установки в угловых напольных и навесных шкафах нужны петли, позволяющие под разным углом открывать дверцы.

Петли в зависимости от угла открывания и назначения в таблице:

Отдельного внимания заслуживают карусельные (инверсные) петли . Благодаря своей конструкции обеспечивают открытие дверей до 180 градусов.

Их используют не так часто в угловых тумбах.

Для шкафов с вертикальным открытием

Это антресольные петли. Основной их элемент– пружина, устанавливаются на створках подвесных шкафов с вертикальным открытием.

Для стеклянных дверей

В зависимости от материала, на который они устанавливаются, можно отдельно выделить те, которые крепятся на стеклянные поверхности. Их основное отличие – наличие специальной декоративной накладки, которая маскирует петлю. Правда, в домашних условиях достаточно сложно сверлить под них отверстие.

Петли для стеклянных дверей также делятся по способу открывания, углу и т.д.


Петли могут быть оснащены дополнительными элементами ‑ доводчиками. Доводчики могут быть встроенными или идти отдельно в комплекте.


С доводчиком

С помощью доводчика использование мебели будет более комфортным, бесшумным, также они помогают продлить срок службы корпусов мебели, т.к. дверцы будут закрываться плавно.

Сколько петель нужно купить для надежной установки дверцы?

Чтобы самостоятельно установить петли на дверцы, прежде всего, нужно определить требуемое количество устройств. Оно зависит от габаритов и массы навешиваемой дверцы, а также материала из которого она изготовлена.


Сколько нужно купить штук в зависимости от массы и высоты фасада

Чтобы петли в полной мере справлялись с отведенной им задачей – обеспечивали свободное открывание/закрывание дверец без скрипов и смещений, нужно правильно их установить. Обычно к товару всегда приложена инструкция.

Также понять принцип установки поможет видео:

Качество и надежность мебельной фурнитуры – гарантия долгой службы любого предмета мебели.

Не последним элементом в мебельной фурнитуре является мебельная петля –полумеханическое приспособление, служащее для крепления фасада к корпусу мебели и открывания створки под определенным углом.

В советские времена существовало ограниченное количество разновидностей мебельных петель, которые были, в основном, с одним четырехзвенным шарниром.

Сегодня же петли для мебели различаются по:

  • Строению,
  • Способу крепления,
  • Предназначению,

и количество разновидностей мебельных петель идет на десятки.

Производители мебели все время повышают требования к инструменту крепления фасадных элементов. Различные дизайнерские разработки при изготовлении мебели предполагают разные, необычные и нестандартные способы присоединения фасадов к корпусу.

Петли для дверей шкафа, тумбочки и других составляющих мебельного гарнитура или кухни должны обладать высоким запасом прочности, чтобы выдерживать многочисленные рабочие циклы на протяжении всего срока эксплуатации.

Сегодня производители могут предложить разработчикам мебели множество разновидностей мебельных петель, начиная с простой петли-лягушки и заканчивая петлей с доводчиком со сложным продуманным устройством.

Виды мебельных петель

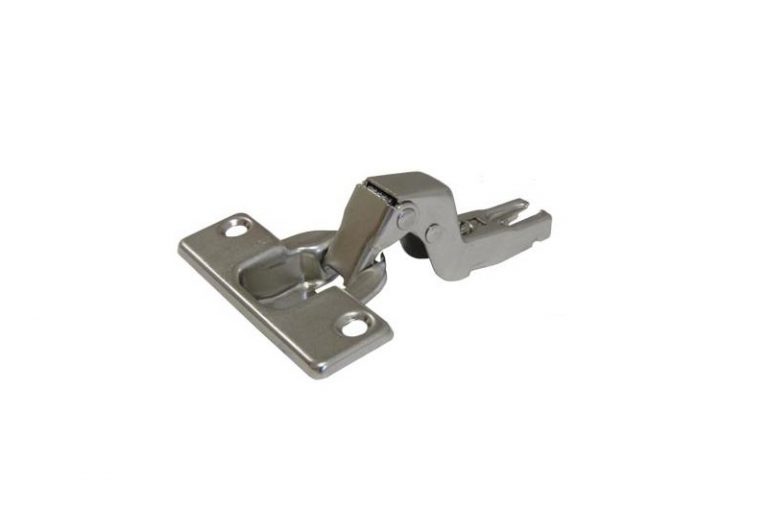

Самыми популярными считаются четырехшарнирные накладные мебельные петли («лягушки»). Основное их отличие от остальных – это универсальность и надежность.

Такие конструкции обеспечивают дверце угол раскрытия от 90 до 165 градусов. Подвижная часть петель напоминает подскакивающую лягушку, состоит из четырех шарниров и механизма с пружиной.

Петля крепится к мебельному коробу основанием (к монтажной планке) и чашкой, которая вкладывается в прорезанное для нее отверстие (к створке).

В качестве креплений используются саморезы, в отдельных случаях петля запрессовывается в створку мебели без просверливания отверстий.

По способу наложения створки на корпус петли делятся на:

  • Накладная мебельная . В закрытом виде петельная часть (или попросту петля) створки мебели плотно примыкает (или накладывается) к торцу корпуса мебели. Этот способ крепления петли является самым распространенным, и увидеть его можно практически на любой мебельной гарнитуре – кухонном, спальном, гостином, на различных тумбочках, шкафах, комодах. Вышеназванные четырехшарнирные накладные петли позволяют створке полностью закрывать короб мебели, к которой она крепится. По самому процессу установки накладных петель более подробно написано в статье .
  • Полунакладные . Петельная часть створки накладывается только частично (наполовину) на мебельный короб. Полунакладные мебельные петли используются в случаях, когда на одну боковую стойку заходят сразу два фасада (створки).

    Полунакладную петлю можно отличить по небольшому изгибу основания, который и обеспечивает небольшое расстояние между двумя створками, установленными на одну стойку, например у тумбочки с двумя фасадами, открывающимися в противоположные стороны;

  • Вкладные (внутренние) . Если не приглядываться, то ее можно спутать с полунакладной, но цель у нее совершенно другая. Она используется в тех случаях, когда фасад необходимо поместить внутри корпуса мебели, при этом петельная часть створки соприкасается с соседней стенкой корпуса. Основание этой петли имеет наиболее выраженный изгиб;

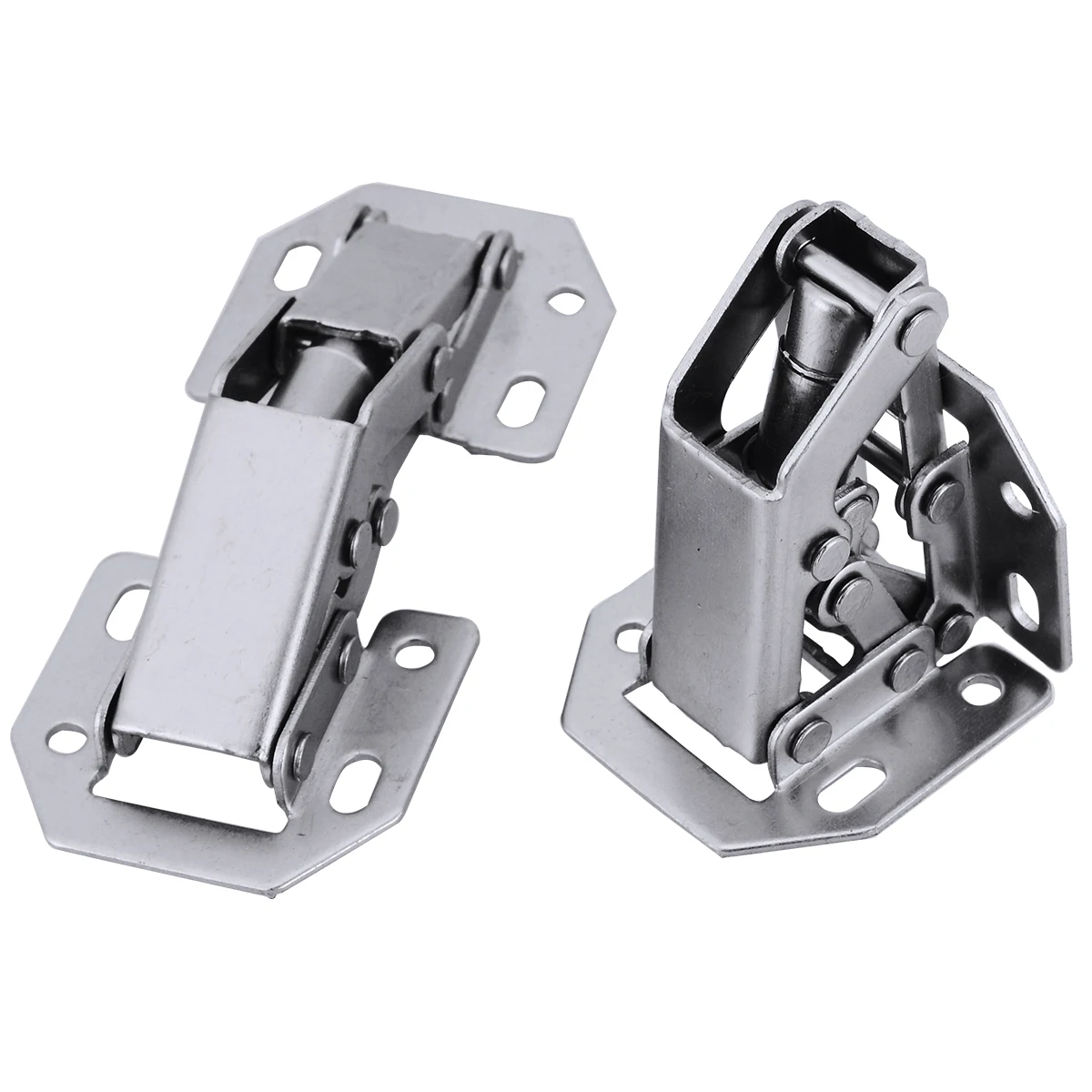

  • Угловые мебельные – предназначены для закрепления фасада мебели под определенным углом. Это наиболее подходящие петли для угловых шкафов. Мебельные петли для угловых шкафов могут иметь различное строение в зависимости от угла установки. Существуют мебельные угловые петли для установки под углом 30, 45, 90, 135 и 175 градусов, а также могут быть и другие нестандартные модели в зависимости от решения производителя;
  • Инверсные – петли, открывающиеся на 180 градусов, при которых створка образует прямую линию с боковой стойкой в открытом состоянии.

Различные виды мебельных петель (накладные, без чашки, ввертные и др.) могут также иметь свои особенности устройства и открывания фасадов мебели.

  • Рояльные — устаревшая разновидность мебельных петель, которая сегодня встречается редко ввиду своей небольшой надежности. Такие петли можно увидеть на распашных фасадах старинной мебели и мебели в стиле ретро, в столах-книжках. Крышка над клавишами роялей обычно крепится при помощи таких петель, за счет чего они имеют соответствующее название. Более подробно по установке рояльных петель можете почитать в статье .
  • Карточные . Эта разновидность петель во многом схожа с рояльными петлями. Могут быть разборными (двух трубчатыми) или неразборными (много трубчатыми). Карточные мебельные петли состоят из двух пластин, которые параллельно друг другу насаживаются на один шарнир при помощи закруглений на внутренних окончаниях пластин. Они используются для мебельного дизайна в стиле ретро. Можно встретить карточные петли в фигурном исполнении (с волнистыми внешними краями, придающими конструкции вид бабочки).
  • Антресольная — служит для навешивания горизонтальных фасадов, открывающихся вверх. Они используются как петли для шкафов различных видов или как петли для кухонных шкафов. Их устройство во многом напоминают обыкновенные накладные петли. В основе работы механизма конструкции лежит пружина.
  • Секретерная . По устройству они напоминают карточные или рояльные, состоящие из двух пластин с осевым шарниром. Секретерный крепеж (шарнирный) используется для крепления горизонтальных фасадов, открывающихся вниз. Название такие петли получили от секретера – небольшого шкафа для хранения бумаг. Могут монтироваться как с врезкой, так и без нее.
  • Штольные – петли, использующиеся для навешивания фасадов на боковые стойки, примыкающие к стене. Штольные петли еще называют глухими, поскольку на них навешивают створки «глухих» стенок шкафов и тумбочек. Используется для крепления фасада к фальш панели.
  • Ломберные – петли, использующиеся для крепления откидных фасадов. Ломберная петля крепится на обе части мебельной конструкции на торцах и дает возможность открывать створку на 180 градусов. Ее очень часто используют на раскладных кухонных столах.
  • Барные (маятниковые) так же напоминают своим устройством рояльные петли. Имеют несколько популярных названий: пружинные, двухсторонняя, качающиеся, реверсивные или «метро» — мебельные петли 180 градусов. Барная петля обеспечивает раскрытие створок на 180 градусов, подобно дверям в американских барах (от этого происходит их название).
  • Пяточные или пятниковые . Могут быть установлены как скрытые, если предварительно сделать врезку. Крепятся в верхнем и нижнем внутреннем углу дверцы. Подходят такие петли лишь для не тяжелых фасадов, потому используются редко.

Многие современные виды мебельных петель представляют собой настоящую инженерную конструкцию, сложную в своем исполнении. Это был лишь краткий обзор разновидностей мебельных петель, встречающихся в изготовлении корпусной мебели.

Дверные петли являются основным элементом мебельных шкафов любых размеров и любого назначения. Они бывают различных видов, отличающихся друг от друга особенностями конструкции и назначением.

Наиболее популярными являются четырехшарнирные, потому что они прочные и служат продолжительное время. Они подразделяются на два типа: прямые (с углом 90 градусов) и угловые (все другие нестандартные углы). Угловые мебельные петли применяются в гарнитурах при сборке угловых шкафов.

Прежде, чем отправляться в магазин, нужно понять, какие петли подходят в конкретном случае. Это зависит от требуемого угла открывания и особенностей крепления.

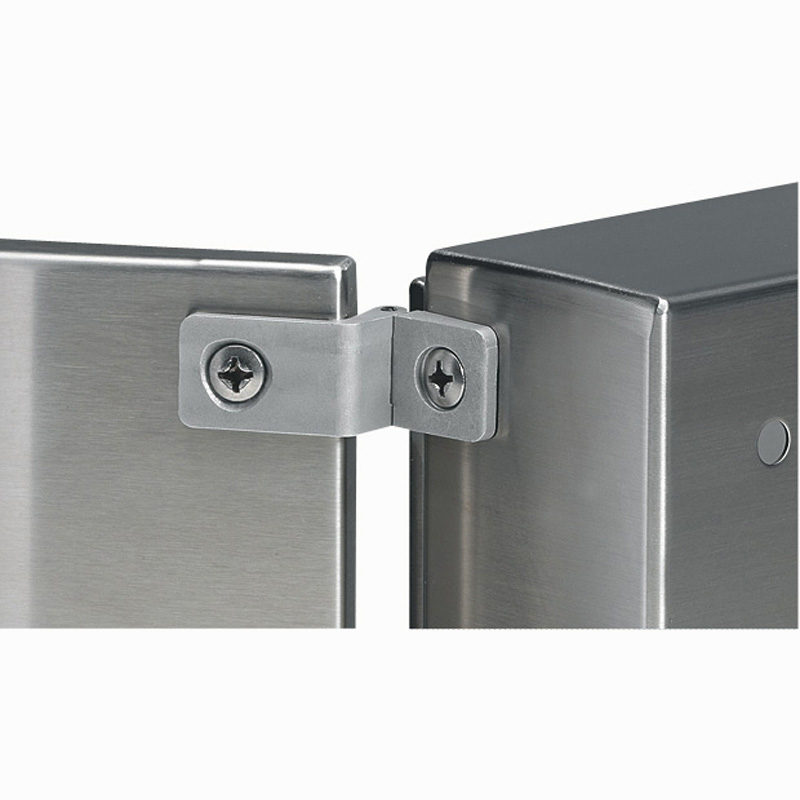

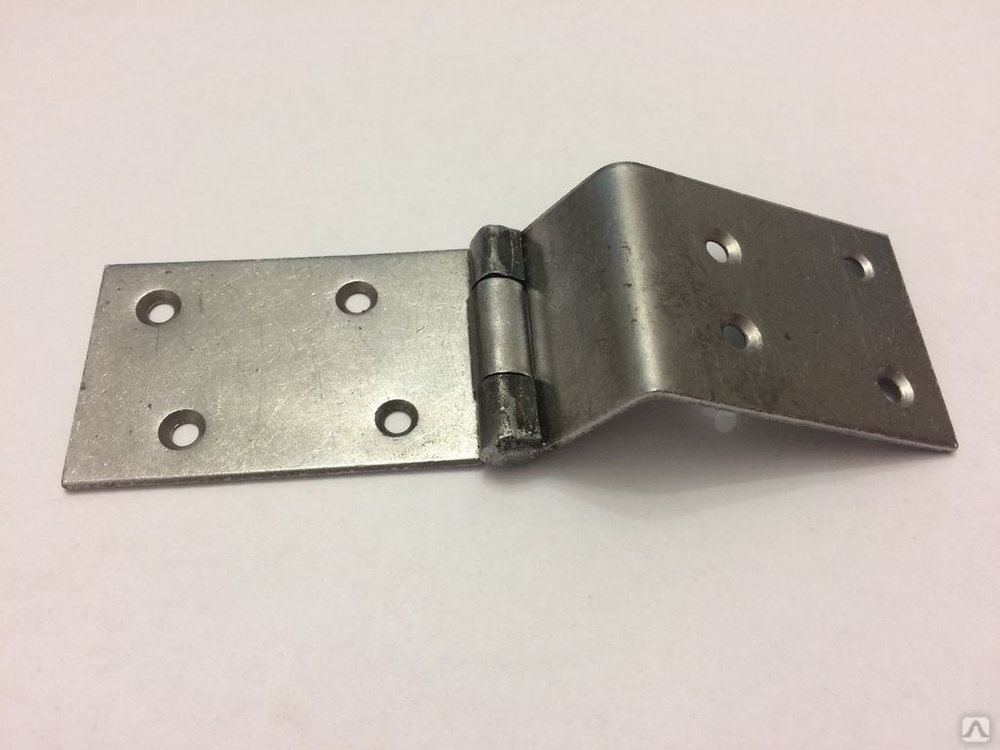

Какими бывают угловые петли?

  • накладные (внутренние), закрепляемые внутри шкафа;
  • накладные, расположенные на фасаде и прикрывающие боковую сторону корпуса в открытом состоянии.
  1. 30 градусов
  2. 45 градусов
  3. 120-135 градусов

Такие петли требуются в основном в скошенных торцевых углах, где более широкое открытие невозможно. Устанавливается под углом 120 градусов, поэтому иногда в продаже называются как «Кузнечик».

Такие мебельные петли нужны для трапециеподобных шкафов. Крепятся под углом 135 градусов (встречается маркировка «135 градусов»).

Обычно такая мебельная угловая петля соединяет два фасада, скрепленных между собой.

Отрицательный угол

Такие петли сложно найти в магазинах, потому что они маловостребованы. Применяются они на торцевых шкафах на крайней дверце, которую удобнее открывать с противоположной стороны. Но иногда единственным подходящим вариантом является именно такая мебельная петля.

Это стандартные и самые востребованные параметры угловых петель. При необходимости угол открывания можно сделать любым, но для этого придется обратиться к специалистам, делающим мебельные петли на заказ, указав все желаемые параметры (размер, материал, угол открывания). Недостатком этого является более высокая цена относительно покупки традиционных вариантов угловых петель в магазине.

Конструкция угловой петли

Данные петли имеют регулировочные болты, с помощью чего можно выравнивать дверцу с любой стороны и по углу притвора. Они имеют доводчик, благодаря чему дверца закрывается плавно. Это увеличивает срок службы за счет того, что механизм медленнее изнашивается, чем в случае, если бы створка захлопывалась резко.

Как подобрать подходящие угловые петли?

Угловые петли имеют стандартные разновидности, но при необходимости можно сделать на заказ любой другой угол открывания. Основным параметром выбора является расположение шкафа относительно других и имеющееся пространство для его открытия.

Традиционно мебельные дверцы открываются доводчиком под углом 90-110 градусов, в этих случаях применяются прямые петли. Когда необходимо выйти за рамки этого диапазона, потребуются именно угловые петли. Если желаемый угол шире, то нужно искать варианты с маркировкой «плюс», если уже, то «минус». В случае, если нестандартный угол не кратен 5, то вместе с петлей придется установить специальную накладку, помогающую отрегулировать угол.

Как правильно устанавливать?

Угломер Пифагора — это вспомогательная шкала, предназначенная для расчетов при подготовке к установке угловых мебельных петель. Его можно купить в специализированном магазине или сделать самостоятельно с помощью плотного картона. В противном случае придется отмерять все самостоятельно.

Ровную сторону угломера нужно прислонить к месту, где будет находиться петля и отметить место, где он будет упираться в нижнюю часть корпуса снизу.

Сначала нужно установить навеску на дверь, а ответную планку расположить на стенке. Это делается на основании предварительной разметки, в ходе которой указывается точка монтажа петли. Достаточно взять линейку и простой карандаш. Определив подходящее место, следует просверлить отверстие для закрепления чашечки. Его размер будет равен толщине петли. Обычно это 11-13 мм.

Затем нужно определить, где будет крепиться навесной элемент. Чтобы сделать это петлю устанавливают в заранее просверленное отверстие и отмечают карандашом точки, где оказались крепежи.

Лучше использовать шаблон, и тогда не придется тратить время на то, чтобы совершать отдельный расчет для каждой петли.

Используя соответствующее по размеру крепежным элементам сверло, нужно проделать отверстия для креплений, после чего следует установить навесную часть петли и закрепить ее на фасаде.

Следующим шагом будет определение точки расположения ответной планки. Дверь шкафа нужно ровно прислонить к корпусу и отметить соответствующую точку. Важно помнить, что при любой неточности и несовпадении петля установится неправильно, и дверь не сможет открываться и закрываться.

В отмеченной точке также просверливается отверстие, где закрепляется ответная планка.

Последним этапом является регулирование угла открывания, если это необходимо.

Установка угловых мебельных петель схожа с установкой прямых петель за исключением необходимости дополнительного учета угла открывания.

Полезная информация

В «ТБМ-Маркет» можно купить качественные мебельные петли по доступной цене. В нашем интернет-магазине представлен широкий ассортимент комплектующих для мебели, дверей, продукции для быта. Гарантируем качественное обслуживание, быструю доставку в удобное для вас время.

Главная задача мебельных петель – обеспечение открытия створок под правильным углом. Доверие покупателей завоевали петли мебельные с доводчиком. Их особенность – это выполнение трех функций одновременно: действие рычажной системы, задачи стандартной петли, обеспечение сопротивления конструкции в открытом положении.


В корпусе петли с доводчиком для дверей располагается цилиндр с вложенной в него пружиной. При открытии створки пружина сжимается, а при закрытии выпрямляется и оказывает силовое воздействие на дверцу. За счет того, что цилиндр заполнен маслом, изделие работает в режиме демпфирования, поэтому дверное полотно закрывается медленно и не ударяется о косяк.

Разновидности петель для мебели

Стандартные петли для шкафов, тумбочек выполняют защитную функцию. Они обладают высокими показателями прочности, выдерживают десятки рабочих циклов. В основном популярна в монтаже такая модель, как «лягушка». Отличительный параметр – обеспечение угла открытия дверцы от 90 до 160 градусов.

Карточные петли – это изделия, состоящее из двух пластин, которые соединены специальным подвижным стержнем. Они выполняются из стали (нержавейки) или латуни. Карточные петли относятся к стандартному типу фурнитуры.

Петли накладные имеют нестандартную форму «бабочки». Особенность такого вида изделий – отсутствие необходимости в выборке. Накладные петли – двухсторонние изделия, которые пластин.

Петли с доводчиком обеспечивают:

  • автоматическую работу двери;
  • регулируют замедление;
  • скорость закрытия.



Петли с доводчиком для дверей отличаются эргономичностью, амортизацией захлопывания, функцией фиксации положения дверцы. Такие петли с доводчиками для кухни – оптимальный вариант, обеспечивающий бесшумность процесса закрытия/открытия дверцы. Кроме того, обеспечивается удобство эксплуатации фасадов конструкции после монтирования такого изделия.

В каталоге «ТБМ-Маркет» вы найдете большой выбор петель с доводчиком для дверей, представленных продукцией торговых марок Firmax, FGV и др. В зависимости от конструкции мебельных модулей у нас можно подобрать изделия для накладных, вкладных и смежных дверей, а также для угловых створок с углом от 30° до 135°(45°). В целях поиска дополнительных элементов для грамотной установки рекомендуем посетить раздел «Мебельный крепеж».

Удобство пользования кухонной мебелью, её надёжность и даже дизайн во многом определяет фурнитура для кухни. Производители постоянно предлагают вдобавок к существующим новые типы мебельных петель, ручек, подъёмных и выдвижных механизмов, корзин и прочих полезнейших приспособлений, улучшающих функциональность и повышающих уровень комфортности мебели. Надеемся, наш обзор фурнитуры для кухни будет полезен тем читателям, перед которыми стоит проблема проектирования кухонной мебели и выбора комплектующих.

Для установки кухонных шкафов нижнего ряда и шкафов-столбиков используют регулируемые по высоте опоры, это позволяет выровнять мебель строго горизонтально вне зависимости от уровня пола.Свободным остаётся место под мебелью, где можно разместить коммуникации. В зависимости от того, на какой отметке должна находиться рабочая поверхность, используют опоры различной высоты, от 100 до 170 мм. Относительно номинальной высоты опора может регулироваться на 10 мм в плюс (выше) или минус (ниже). Как правило, этого достаточно, чтобы компенсировать кривизну пола при её наличии.

Размерный ряд опор для кухонных шкафов

Опоры служат также для фиксации цоколя. Крепят цокольную панель на быстросъёмных защёлках.

В комплект регулируемой опоры входят крепёжные элементы для цокольных панелей различного типа

В случае, когда пространство под шкафами остаётся открытым, используют опоры с более привлекательным внешним видом.

Хромированные регулируемые опоры без фиксаторов подходят для кухни без цокольной панели

Для пристенных обеденных столов, барных стоек и кухонных островов, не опирающихся на тумбы нижнего ряда, также зачастую используют регулируемые опоры. Они отличаются улучшенным дизайном, опорной площадкой увеличенной площади и большим диапазоном регулировки, 2-4 см в каждую из сторон.

Среди опор для столешниц и барных стоек чаще встречаются три высоты: 710 мм для обеденного стола, 820 мм для рабочей поверхности (низкая барная стойка) 1100 мм для высокой барной стойки

Мебельные стяжки

Для соединения внешних элементов шкафа и стационарных полок используют мебельный евровинт (еврошуруп, конфирмат, шурупная стяжка). Хорош он тем, что быстро и просто устанавливается, в том числе под углом. Да и стоит недорого. Отрицательный момент — шурупная стяжка не рассчитана на многократную разборку и сборку мебели, что, впрочем, для домашней кухни, как правило, не имеет значения.

Стяжка-конфирмат устанавливается в торцах боковых стенок шкафа

Нельзя сверлить отверстия для еврошурупа обычным сверлом, для этого используется только специальное, с расширением диаметра у основания, повторяющего конфигурацию конфирмата.

Для монтажа евростяжек потребуется специальное сверло и насадка на шуруповёрт либо ключ-шестигранник

Соединять между собой необходимо не только элементы шкафов, но и сами шкафы (модули, секции). Как нижние, так и верхние, объединяя их в связанную конструкцию. Это делают с помощью межсекционных стяжек, которыми соединяют соседние шкафы через просверленные в стенках отверстия.

Межсекционная стяжка — соединительный винт регулируемой длины, с его помощью можно фиксировать элементы (в нашем случае боковые стенки модулей) разной толщины

Крепление навесных шкафов к стене

Верхние шкафчики современной кухни навешивают на общую монтажную рейку (планку) с помощью специальных устройств — навесок. Рейку, длина которой равна протяжённости всего верхнего ряда шкафов, крепят надёжно и строго горизонтально.

Общая для всех шкафчиков монтажная рейка значительно упрощает их установку

В монтажной рейке предусмотрены специальные отверстия для зацепов, которые имеются на навесках. В верхних шкафах современных кухонь, как правило, уже установлены навески. Если нет, поставить их несложно, нужно лишь сделать небольшое отверстие в задней стенке. Конструкция навески позволяет регулировать прижим шкафчика к стене, даёт возможность поднять или опустить его на несколько миллиметров.

Механизм навески со снятой декоративной крышкой. Верхним винтом регулируется высота шкафчика, нижним — глубина (степень прижима к стене)

При использовании рейки и навесок желательно, чтобы в верхних шкафчиках задняя стенка была вставлена в пазы с небольшим заглублением, а не закреплена поверх корпуса сзади.

Верхние шкафы, в которых задняя стенка из ДВП немного смещена внутрь (справа), будут прижаты к стене плотнее

Мебельные петли

Петли на фасадах шкафов, обеспечивающие их открывание в сторону — это та кухонная фурнитура, с которой мы имеет дело постоянно.В среднестатистической семье за сутки кухонные дверки открываются и закрываются до сотни раз. Петли, предназначенные для кухонной мебели, должны обладать высоким ресурсом, раскрываться с минимальным усилием и бесшумно. Из всех существующих типов петель для кухни лучше всего подходят врезные четырёхшарнирные.

Четырёхшарнирные мебельные петли

Четырёх шарнирными мебельными петлями оснащается подавляющее большинство современных кухонь.Наличие нескольких шарниров обеспечивает смещённую относительно оси поворота движение петли. При открывании дверка немного уходит вперёд и в сторону, к центру шкафчика. Благодаря этому она не задевает краем соседнюю даже при условии, что расстояние между рядом расположенными фасадами в закрытом состоянии минимально — 3-4 мм. Плоская пружина в такой петле обеспечивает не только автоматическое закрывание дверки при небольшом угле открытия, но и её плотный прижим в закрытом состоянии.

Четырёхшарнирные петли не видны снаружи, поэтому никак не влияют на дизайн мебели. Конструкция петли позволяет регулировать положение фасадов во всех направлениях, исправлять отклонения по горизонтали и вертикали.

Четырёх шарнирные петли позволяют регулировать положение дверок во всех направлениях

Регулируемые петли дают возможность очень аккуратно, с равными и минимальными зазорами распределить фасады по лицевой поверхности мебели. Корпуса шкафов при этом практически не просматриваются.

Кухонная мебель в европейской традиции: дверки полностью закрывают корпуса шкафов, щели между фасадами минимальны

Нужно упомянуть, что в североамериканской традиции используется иной принцип навески фасадов на шкафы. В отличие от европейской системы, где дверка накладывается на шкафчик, закрывая торцы его стенок, в США и Канаде фасад чаще вставляют внутрь шкафа заподлицо с его корпусом.

Кухонная мебель в европейской традиции: дверки размещены внутри корпуса шкафа, торцы которого просматриваются

При установке врезной петли на боковину шкафчика прикручивают крестообразную монтажную площадку, а на дверку, в заранее просверленное глухое отверстие диаметром 35 мм вставляют чашку с шарнирно-пружинным механизмом. В бюджетных петлях основание механизма вставляется пазом в площадку и прикручивается винтом.

Схема установки четырёх шарнирной петли с монтажом механизма в паз

Петли подороже защёлкиваются одним движением, снять их так же просто.

В этой петле корпус защёлкивается на площадке, пружинный фиксатор и отверстие для него выделены красным

Как правило, петли устанавливают на производстве, но можно сделать это и самостоятельно. Для этого потребуется специальное сверло и аккуратность при разметке.

Сверло Форстнера, предназначенное для выборки глухого отверстия под чашку врезной петли

Наложение четырёхшарнирных петель

В зависимости от степени наложения на корпус шкафа врезные петли делятся на три типа:

  • Накладные — предназначены для дверок стандартных шкафов, имеющих полноценный корпус, замкнутый со всех сторон. То есть у шкафчика имеются боковые стенки, дно и плита или планка сверху. Большинство современных кухонь собирают из таких шкафов. Фасад должен закрывать торец боковой стенки, поэтому наплыв дверки максимально возможный с учётом зазора между соседними фасадами.
  • Полу накладная петля закрывает только половину торца стенки, опять-таки, с учётом зазора. Предназначена для случаев, когда «сэкономили» на одной из стенок, смонтировав два (или больше) шкафчика на одном днище и в одном полно размерном корпусе, разделив их перегородкой. Соответственно, одну стенку-перегородку закрывает две дверки. Решение не типовое, чаще встречается в мебели индивидуального проектирования и изготовления.
  • Вкладная петля предназначена для кухонной мебели, выполненной в североамериканской традиции, о которой мы упоминали выше. Дверка размещается внутри корпуса шкафа, не закрывая его торцов.

Накладные, полунакладные и вкладные петли предназначены для шкафчиков различной конструкции

Углы открывания четырёхшарнирных петель для стандартных прямоугольных шкафов

Мебельная петля обеспечивает раскрытие дверки на определённый угол. Стандартный прямоугольный кухонный шкаф в большинстве случаев оснащают петлёй, открывающейся перпендикулярно фасаду, под прямым углом. Если точнее, чуть больше прямого — большинство производителей делают стандартные петли с раскрытием на 95º.

Стандартная петля обеспечивает открытие дверки на прямой угол или чуть больше

Такое раскрытие подходит для типовых шкафов нижнего ряда, но не всегда удобно для верхних, особенно тех, которыми чаще всего пользуются.К примеру: в сушку для посуды по несколько раз на дню складывают свежевымытую посуду, при этом дверки зачастую остаются открытыми всё время, пока посуду моют.Есть риск, что кто-либо из хозяев получит травму, ударившись головой о край торчащего вперёд фасада.

Но если дверка оснащена петлёй полного раскрытия и поворачивается на угол, приближающийся к 180º (165º при наличии на фасадах выступающих ручек), открытый шкаф становится травмобезопасным. Также петли полного раскрытия используют для шкафчиков с дверками, в которых имеются выдвижные элементы.

Петля полного раскрытия имеет угол поворота, близкий к 180º, открытая дверка будет располагаться параллельно фасаду. При этом она выдвинута вперёд и не задевает соседнюю дверку

Углы открывания четырёхшарнирных петель для шкафов нестандартной формы

Для шкафов нестандартной формы петли, обеспечивающие раскрытие дверок под прямым углом, зачастую не подходят. К примеру, намного удобнее, если дверка углового трапециевидного шкафчика на Г-образной кухне будет открываться на больший угол (135º). В угловом прямоугольном шкафу с «карманом» петля крепится на стенке (фальшпанели), параллельной фасаду, поэтому должна открываться на угол, примерно равный 270º.

Для дверок углового шкафчика с «карманом» потребуются петли с углом раскрытия около 270º

А для складной дверки Г-образного углового шкафчика потребуется два типа петель различной конструкции

Для складных дверок нужны петли с разным углом открывания

Фурнитура для кухонных шкафов нестандартной формы должна подбираться таким образом, чтобы угол открывания фасадов обеспечивал максимальный доступ к содержимому полок.

Петли по углу раскрытия необходимо подбирать с учётом конструкции шкафа

При подборе петель покупатель может столкнуться с путаницей, вызванной различиями в методах определения угла открывания. Методов два: при первом указывают номинальный угол открывания петли, от закрытого до полностью открытого состояния. При втором методе от реального значения раскрытия петли отнимают значение прямого угла. Эту величину называют углом установки и для стандартной петли 90ºего значение — 0º. Таким образом, петли с раскрытием на 45º, 90º, 120º, 165º, 180º, 270ºобладают углами установки соответственно: -45º, 0º, 30º, 75º, 90º, 180º.

В продаже можно найти множество моделей четырёхшарнирных петель с самыми разными углами раскрытия, подходящих под почти любой шкаф нестандартной конструкции. Однако бывают ситуации, когда имеющихся моделей недостаточно. Как правило, это мебель индивидуального дизайна и конструкции, где фронт кухни изгибается не под прямым углом. В этом случае угол раскрытия дверки можно изменить, установив под крестообразную планку петли дополнительную клиновидную проставку.

Клиновидная площадка, установленная под планку петли, меняет угол раскрытия дверки

Врезные петли с доводчиками

Большинство (но не все) четырёхшарнирных петель имеют плоскую пружину, автоматически закрывающую дверку шкафа. Если её не придерживать, дверка стукнет о корпус шкафчика с неприятным звуком. Силиконовая накладка, которую обычно наклеивают на заднюю часть фасада или торец шкафчика, лишь частично решает проблему. Доводчики для кухни, устанавливаемые на врезные петли, замедляют движение в последней стадии закрытия, оно происходит мягко и беззвучно.К тому же достаточно легко подтолкнуть дверку, чтобы она начала закрываться.

Мебельная петля с интегрированным пружинным доводчиком

Другое интересное устройство, о котором стоит упомянуть, — система открывания дверок путём нажатия на них. Для реализации этого решения на корпус шкафа напротив петли устанавливают цилиндрик с кнопкой, а на дверку — магнитную пластинку. Цилиндрик делает закрытие фасада мягким, частично выполняя также функцию доводчика.

Если шкаф комплектуется механизмом открывания-закрывания дверок путём нажатия, в доводчике нет необходимости

Традиционные типы мебельных петель

До 60-х годов XX века для кухонной мебели применялись традиционные петли открытого типа с одним шарниром, во многом схожие с дверными.

Традиционные одношарнирные петли могут крепиться на плоскость стенок и дверок (карточный тип) или в их торцы (штыревой тип)

Такие петли «не умеют» автоматически закрывать и прижимать дверки. Чтобы обеспечить раскрытие дверок на угол, заметно превышающий 90º,фасады соседних шкафов приходится размещать на значительном расстоянии. Применение традиционных одношарнирных петель с присущими им недостатками оправдано для кухонной мебели, изготовленной в ярко выраженной традиционной стилистике. Правильно подобранные открытые петли служат элементом внешнего декора.

Открытая петля штыревого типа служит не только функциональным элементом, но и украшением кухонной мебели, выполненной в традиционном стиле

Выдвижные системы хранения

На нижнем ярусе намного удобнее хранить кухонную утварь в выдвижных ящиках, чем в шкафах с полками. Не нужно низко наклоняться, обеспечен быстрый доступ на всю глубину тумбы, вещи располагаются системно, да и помещается их реально больше. Единственный недостаток выдвижных систем — это их более высокая по сравнению с обычными шкафами стоимость. В бюджетной мебели мы не увидим большого количества шуфлядок, но нижний уровень элитной кухни может сплошь состоять из выдвижных элементов.Горизонтальное движение таких систем хранения обеспечивают направляющие механизмы.

Хранить кухонную утварь и пользоваться ею гораздо удобнее в выдвижных ящиках, чем на полках

Направляющие для выдвижных систем

Существует два типа механизмов для выдвижных ящиков: роликовые и шариковые:

В роликовых направляющих встречное движение полозьев обеспечивают два полимерных колёсика — ролика. За счёт особой формы направляющих обеспечивается прижим шуфлядки к шкафу в конечной стадии закрытия — аналог доводчика. Роликовые направляющие не выдвигают ящик до конца, его содержимое в дальнем конце придётся нащупывать рукой. Ролики не обеспечивают идеальной плавности хода, зато стоят дёшево. Это вполне приемлемое решение для бюджетной мебели.

Недорогие роликовые направляющие можно подобрать к ящичку почти любой глубины

Шариковые направляющие полностью лишены недостатков роликовых. Представляют собой линейный телескопический подшипник: между движущимися направляющими в два ряда расположены стальные шарики. Прочная стальная телескопическая конструкция весьма долговечна и выдерживает значительный вес. Несколько десятков шариков малого диаметра обеспечивают плавное и бесшумное движение. Шариковые направляющие, состоящие из двух телескопических элементов, выдвигают ящик не до конца, как и роликовые. Но направляющие с тремя элементами позволяют выдвинуть ящик из шкафа полностью.

На иллюстрации сверху — шариковые направляющие полного выдвижения, рассчитанные на большую нагрузку. Снизу — направляющие для средней нагрузки неполного выдвижения

В базовом варианте шариковые направляющие не имеют доводчиков, но можно приобрести варианты с механизмом, обеспечивающим плавное автоматическое закрывание выдвижного ящика.

Шариковая направляющая с доводчиком, автоматический механизм срабатывает, когда ящик задвинули более чем на три четверти

Варианты выдвижных систем

Самые распространённые выдвижные системы — обычные ящички (шуфлядки) на роликовых либо шариковых направляющих. Они могут иметь корпус из обычного ламинированного ДСП или металлический каркас.

Ящик полного выдвижения с металлическим каркасом, который служит одним из элементов специальной шариковой направляющей

Вместо ящика со сплошными стенками можно использовать сетчатые корзины, но общая схема от этого не меняется — направляющие устанавливаются по обеим сторонам выдвижной системы горизонтально.

Выдвижная сушка для крупногабаритной посуды, размещённая в нижнем ярусе шкафов

По такому же принципу устроены выдвижные разделочные доски и мини-столики.

Большая и удобная выдвижная разделочная доска в сложенном виде почти не занимает места

Другой вариант компоновки выдвижных систем — корзины-карго (бутылочницы), где сетчатые корзины установлены в несколько уровней и представляют собой единую конструкцию с дверкой шкафа. Если карго достаточно широкая (от 30 см), направляющие устанавливают, как для ящиков, по обеим сторонам нижней корзины. Для узких бутылочниц шариковые механизмы размещают вертикально только с одной стороны корзин, одну над другой.

Карго для высокого шкафа с односторонним расположением направляющих

Поворотные и поворотно-выдвижные системы

Для угловых шкафов, где затруднён доступ в глухую половину, придумали поворотные механизмы для хранения утвари. Широко известны «карусели», где вокруг центральной оси вращаются сетчатые полки в форме секторов круга, соответствующих конфигурации шкафа. Удобно, но не очень рационально, ведь углы остаются незадействованными.

Поворотная «карусель» — радиусная форма полок не даёт возможность использовать углы шкафа

Этого недостатка лишены поворотно-выдвижные системы, предназначенные для угловой мебели. При таком решении есть две секции двухуровневых корзин: одна, интегрированная с дверкой, движется по сложной траектории, одновременно скользя по полозьям и поворачиваясь. Вторая секция выдвигается из глухой части шкафа на место отъехавшей первой, где к ней обеспечен доступ.

Поворотно-выдвижная система хранения для углового шкафа, вся его площадь используется

Подъёмные механизмы для шкафов верхнего уровня

В верхнем ряду шкафы с широкими подъёмными дверками зачастую удобнее обычных, открывающихся в сторону. Доступно большое пространство, соседние дверки не перекрывают друг друга, не мешают человеку. Широкие и невысокие горизонтальные дверки гармонируют с выдвижными системами нижнего ряда, прекрасно вписываясь в модный минималистичный стиль. Единственный недостаток «подъёмников» — немалая цена по сравнению с обычными петлями.

Механизмы подъёмников могут быть рычажно-пружинными, либо пневматическими (газлифты). В последних используются газонаполненные амортизаторы, обеспечивающие исключительную плавность хода. Стандартный подъёмник работает в том числе как доводчик и сам завершает движение, останавливаясь только полностью открытым или закрытым. Фрикционный подъёмник можно остановить полуоткрытым в любом положении, что удобно при высоких шкафах. Функционально подъемные механизмы для кухонных шкафов можно разделить на три группы:

  • Поворотные подъёмники — дверка поднимается вокруг оси, расположенной сверху. Не идеальное решение: низкому человеку неудобно закрывать шкафчик, высокий может стукнуться головой о дверку

Рычажно-пружинный поворотный подъёмник,для открывания и закрывания дверки необходимо приложить некоторое усилие

  • Вертикальные подъёмники — дверка скользит вертикально параллельно фасаду. Травмобезопасное решение.

Вертикальный подъёмник — подходящее решение для невысоких шкафов

  • Откидные подъёмники — дверка описывает сложную траекторию, ручка находится невысоко, при этом пространство шкафа хорошо доступно. Шкафы могут быть достаточно высокими, до ручки несложно дотянуться

Для человека невысокого роста или при высоких шкафах откидной подъёмник удобнее поворотного либо вертикального: дверная ручка расположена ниже, за ней не нужно тянуться, чтобы закрыть дверку

  • Подъёмники для складных дверок по удобству пользования не уступают откидным, но шкаф можно сделать ещё выше, получив свободный доступ к полкам. Самое удобное решение, наиболее дорогие механизмы.

Складные подъёмные дверки — самое удобное решение для верхнего яруса

Все типы механизмов, кроме поворотных, могут оснащаться системой открывания дверок от нажатия и электрическими сервоприводами.

Дверные ручки

Ручки — лицевая фурнитура, активный элемент дизайна. Мы не будем рассматривать в этой статье различные типы мебельных ручек, ведь заметно отличаясь визуально, функционально они идентичны.

Чрезвычайно разнообразна лицевая фурнитура для кухни, фото показывает лишь мизерную часть предлагаемого ассортимента

Однако необходимо упомянуть альтернативные системы открывания дверок, на которых ручек нет:

  • Интегрированные ручки для кухни — это паз на верхнем или нижнем торце дверки, за который можно ухватиться как за ручку. На дверку устанавливают специальный алюминиевый либо полимерный профиль или паз фрезеруют непосредственно в материале фасада.

Профиль, выбранный наверху дверки, заменяет ручку при открывании

Решение вполне удобное, нужно только оставить место для хвата над дверкой. Мебель без ручек идеально сочетается с интерьером, выполненным в духе модного минимализма.

Над или под интегрированными ручками необходимо оставлять свободное пространство для руки

  • Системы открытия от нажатия, о которых мы уже упоминали — ручки не нужны. Рекомендуем для таких случаев выбирать мебель с матовой поверхностью дверок. На ней не остаётся следов от пальцев, в отличие от стекла и глянца.

На стеклянной дверке, открываемой от нажатия, постоянно будут видны отчётливые следы от пальцев. Для такого случая лучше выбрать матовый фасад

Цены на фурнитуру для кухни

Стоимость мебельной фурнитуры напрямую зависит от её типа и качества. К примеру, стандартная мебельная петля отечественного или китайского производства стоит всего лишь 0,25 $, 0,5 $ на шкаф. Более-менее приличные роликовые направляющие для выдвижного ящика — от 1,25 $ за комплект, шариковые — от 4 $ за комплект. Наличие доводчиков и прочих удобств заметно увеличит цену. Простой подъёмный механизм для поворотного подъёмника стоит от 30 $, для складных дверей — от 70 $. Нужно понимать, что дешёвые изделия рассчитаны на лёгкие дверки, вряд ли будут работать идеально и не прослужат очень долго. Желающие приобрести надёжную высококачественную фурнитуру известных производителей, должны быть готовы заплатить в разы дороже.

Мы рассказали лишь об основных типах современной фурнитуры для кухонной мебели. Многое осталось «за кадром», интересные новинки обязательно появятся в ближайшее время. Для большинства читателей имеющейся информации достаточно для начала проектирования кухни и подбора оборудования. Определившись в общих чертах с пожеланиями, с конкретными вопросами имеет смысл обратиться к производителю мебели или в салон, где профессиональный дизайнер поможет воплотить мечты в реальность.

Кабинетостроение

Вся фанерная конструкция

Ящики для шкафов обычно изготавливаются из фанеры или ДСП.

  • Самые прочные шкафы имеют полную фанеру по бокам и спинке , чтобы выдерживать вес тяжелых столешниц, противостоять повреждениям от влаги и сохранять форму во время доставки и установки.
  • ДСП — менее дорогая альтернатива легкому весу. Однако он имеет низкую долговечность, не может выдерживать большой вес и подвержен повреждениям от влаги и раздавливанию.Шкафы из ДСП также сложно отремонтировать или переставить какими-либо шурупами или стыками.
Дверные петли с плавным закрыванием

Петли для шкафов — одна из важнейших составляющих кухонного шкафа. Плохие петли могут привести к таким проблемам, как незакрепленные и неровные дверцы шкафа.

  • Качественная петля с плавным закрыванием должна быть прочной и регулируемой, когда дверцы шкафа расширяются и сжимаются во время сезонных изменений.
  • Традиционная петля не имеет функции soft-close и не так прочна. Эти типы петель обычно необходимо заменять чаще, чем петли с плавным закрытием.
Ползунки для мягкого закрывания ящика, устанавливаемые под нижнюю часть

Слайдеры хорошего качества не только обеспечат плавное и бесшумное движение, но также увеличат вес ящика и увеличат его долговечность в течение многих лет интенсивного использования.

  • Ползунки мягкого закрывания, установленные снизу должен выдвигаться, чтобы обеспечить полный доступ ко всему ящику. Направляющие должны выдерживать до 55 фунтов (зависит от размера ящика). Адаптер плавного закрывания под ящиком работает плавно и обеспечивает безопасный доступ к ящику.
  • Другие ползунки без плавного закрывания не обеспечивает полный доступ ко всему ящику и затрудняет доступ к его задней части. Большинство этих слайдеров не имеют функции плавного закрывания, особенно боковые слайдеры.
Ящик для ящика типа «ласточкин хвост»

Конструкция ящика с выдвижным ящиком может показаться несущественной. Однако материал ящика ящика и конструкция соединения являются одними из наиболее важных факторов, поскольку они напрямую влияют на долговечность и безопасность ящика.

  • Ящик для ящиков с шарнирами «ласточкин хвост» является стандартом в американской мебели, прежде всего из-за их долговечности. Стороны встречаются в местах соединения «ласточкин хвост», где прочность соединения исходит от самой древесины. Высококачественный ящик типа «ласточкин хвост» должен иметь толщину 5/8 дюйма или больше.
  • Ящик для ящиков других конструкций может поставляться со скобами. В менее качественных ящиках используются стыковые или пазовые соединения, скрепляющие скобы вместе. Эти типы ящиков обычно не в состоянии выдержать вес ящика и их легко развалить.

Полное руководство по петлям для шкафов


Мебель на заказ — это разумное вложение, способное по-настоящему преобразить любое пространство.Двери и ручки вашего шкафа могут дополнить ваш декор и мебель, а полки, ящики и габаритные размеры определяют, сколько места для хранения вы получите. Но когда дело доходит до шкафов, одна из самых важных функций также остается одной из самых недооцененных: петли шкафа.


Петли для шкафов влияют на внешний вид и работу ваших шкафов. Они могут отличить высококлассную установку от низкопроизводительного предмета мебели. Но с таким большим количеством петель на рынке не всегда легко найти петли, которые подходят вам и вашим шкафам.


Поскольку мы хотим, чтобы шкафы для вашей кухни, ванной комнаты или мастерской соответствовали всем вашим ожиданиям, мы собрали идеальный источник петель для шкафов. В этом подробном руководстве подробно описаны различия между пятнадцатью распространенными типами петель для шкафов, чтобы вы могли создать идеальные шкафы для своего дома или бизнеса.

Петли Hettich


Группа компаний Hettich — популярный поставщик шкафов, который предлагает множество новаторских компонентов для шкафов европейского типа.Петли Hettich являются одними из самых популярных, потому что они бывают самых разных типов и отделок. Некоторые из следующих типов, представленных ниже, доступны как петли Hettich, в том числе специальная линейка профессиональных петель для офисов и мастерских.

Петли для передней рамки


Большинство шкафов делятся на две категории: бескаркасные или безрамные. Безрамные шкафы — это открытые коробки, в то время как шкафы с лицевой рамкой имеют рамы спереди, которые расширяют каждую сторону «коробки» и предоставляют больше возможностей для рычагов и шарниров.К этим рамам крепятся шарниры лицевой рамы, которые обычно включают четыре длинных деревянных планки шириной 2 дюйма, которые разрезаются по каждой стороне шкафа.

Накладные петли для шкафа


Накладные шкафы имеют дверцы, которые опираются на раму или края каждого шкафа. Вместо того, чтобы сидеть частично внутри проема шкафа, эти дверцы оставляют весь шкаф свободным и выстраиваются в линию сразу за лицевой стороной или рамой. Петли с накладными накладками включают полностью накладные и половинные петли.Петли с полным перекрытием идеально подходят для торцов шкафов, поскольку они больше и закрывают большую часть переднего края или рамы шкафа. Между тем, петли с полуналожением идеально подходят для шкафов с разделяющими перегородками.

Петли для полуприкрытых шкафов


Полускрытые петли для лицевой рамы предназначены для уменьшения зазора между дверцей шкафа и лицевой рамой, создавая более бесшовные и гладкие элементы. Эти петли шкафа будут частично видны, когда ваши шкафы будут закрыты, поэтому убедитесь, что вы выбрали подходящий цвет.Петли из латуни, хрома, никеля, бронзы и белого цвета доступны с сатинированной или полированной отделкой.

Петли для шкафов Soft Close


Двери с плавным закрыванием — истинный признак качества, они предотвратят громкий шум, защемление пальцев и износ. Петли шкафа с мягким закрыванием зависят от простой сети пружин и рычагов, которые оказывают некоторое сопротивление, когда дверцы шкафа закрываются, постепенно сдвигая их на место. Они следят за тем, чтобы ваши шкафы оставались закрытыми, а содержимое — вне поля зрения.

Европейские петли для шкафов из нержавеющей стали


Защитите свои шкафы от повреждений водой и признаков старения с помощью прочных петель из нержавеющей стали. Эти неагрессивные компоненты включают несколько серий петель из нержавеющей стали марки 304, устойчивых к воздействию влаги и воздействию соли, тепла и других экстремальных условий окружающей среды. Независимо от того, модернизируете ли вы кухню в пляжном домике или заменяете шкафчики в раздевалке у бассейна, петли из нержавеющей стали — единственный вариант для этих влажных помещений.

Петли Ленивые Сьюзан


Угловые шкафы становятся более практичными с добавлением Lazy Susan. Эти блоки для хранения в форме пирога, полукруга и полного круга имеют уникальные проемы, особенно если у вас есть две соединенные дверцы шкафа, а не одна дверца шкафа L-образной формы. Чтобы карусель оставалась работоспособной, вам понадобятся петли, которые удерживают дверь на месте и могут поворачиваться как минимум на 170 градусов. Максимально используйте вращающееся пространство для хранения вещей с помощью петель, которые не мешают

Петли для шкафов с автоматическим закрытием


Всегда забываете закрыть за собой шкафы? Хотите, чтобы ваши шкафы оставались закрытыми из соображений безопасности или украшения? Доступны различные петли с функцией самозакрывания, которая зависит от затяжки ваших винтов и смазки оборудования.

Петли для подъемных шкафов


Подъемные петли шкафа прикрепляют дверцы шкафа к специальным подъемным механизмам, которые позволяют им откидываться наружу и подниматься вверх, прежде чем оставаться на месте, когда вы получаете доступ к шкафам. Эти петли должны быть такими же прочными, как двери и механизмы, которые они соединяют, потому что шкафы должны зафиксироваться на месте, прежде чем они легко соскользнут вниз и выровняются с лицевой рамой или краями шкафа.

Петли для шкафа с полуналожением


Петли с полуналожением имеют зажимы и чашки, обеспечивающие идеальное совмещение. Глубина и высота регулируются более чем на миллиметр, а петли позволяют дверцам шкафа открываться до 110 градусов.

Невидимые петли для шкафов


Различные петли «невидимы» при закрытых дверцах шкафа. Например, петля с половинной накладкой устанавливается внутри стены шкафа и прикручивается к задней части дверцы шкафа, не оставляя следов фурнитуры по бокам или спереди вашей мебели. Европейские скрытые петли включают в себя различные размеры и формы, которые остаются скрытый.

Петли для фортепиано


Петли для фортепиано — это длинные сплошные петли с соединенными пальцами, которые вытянуты, как клавиши пианино, что позволяет открывать дверцы шкафа как можно шире. Они охватывают всю высоту вашей лицевой рамы или края шкафа, обеспечивая безопасный, но гибкий вариант, который также хорошо подходит для складных столов, дверей сараев для инструментов и других надежных приложений, где требуется полный диапазон движения.

Петли стыковые


Петли стыковые — это наиболее традиционные типы дверных петель, которые могут устанавливаться снаружи или внутри шкафов.Они состоят из двух почти идентичных поворотных пластин, которые при сцеплении «пальцев» образуют полый цилиндр. Цилиндр удерживает винт, который удерживает пластины соединенными. Регулируемые стыковые петли имеют более длинные монтажные прорези, что дает вам больше свободы для обеспечения идеального совмещения.

Петли Selekta


Петли

Selekta Pro относятся к коммерческой линейке сверхпрочных и легких петель Hettich. Эти простые в установке петли включают Selekta Pro 2000, который открывается на угол 270 градусов для облегчения доступа к файлам и оборудованию.


Выберите петлю для своего шкафа

Каждая петля имеет индивидуальный вид и имеет множество различных применений, но только вы можете решить, какие петли подходят для ваших шкафов. Вам нужны прочные петли для фортепиано, которые обеспечивают полный диапазон движений, или петли с плавным закрытием, которые сохранят на вашей кухне спокойствие и стильность? Независимо от того, какие шкафы вы устанавливаете, важно понимать разницу между петлями шкафа.

Направляющие и петли с плавным закрытием — закрытие без хлопка!

Никому не нравится стук дверц и ящиков шкафов.И хотя вы ничего не можете поделать с неприятностями, вызванными этим, в час пик в обеденное время в местной закусочной, есть способ исключить это дома.

Возможно, вы уже слышали термины «самозакрывание» и «плавное закрывание», но это не одно и то же. Самозакрывающиеся системы работают на пружинном механизме, который втягивает двери и ящики, как только они открываются, что не всегда бесшумно. Системы плавного закрывания, с другой стороны, останавливают ящик или дверь, когда их толкают в определенную точку, а затем активируют гидравлику, чтобы тянуть их до конца, тем самым закрывая их без звука.

Согласно данным Best Online Cabinets, самозакрывающиеся ящики используются в отрасли уже много лет, но устройства с мягким закрыванием только начинают набирать популярность. Похоже, что Европа — это очаг для тестирования этих новых технологий, прежде чем остальной мир их подхватит.

Направляющие для ящиков

Ящики 50-х и 60-х годов имели по бокам шумные металлические направляющие, известные как горки Гранта. А затем в 80-х годах были созданы недорогие направляющие с эпоксидным покрытием на шарикоподшипниках.Они произвели революцию в механизме выдвижных ящиков и быстро стали основой мебельной промышленности.

Если выдвижной ящик устанавливается сбоку, с обеих сторон требуется зазор 1/2 дюйма. Это сделано для размещения шарикоподшипников и штампованной стали ползуна. В настоящее время в конструкцию также включены пружины для самозакрывания и поршни для плавного закрывания.

Раньше поршни плавного закрывания содержали масло, но у них было много недостатков. В настоящее время эти поршни имеют пневматический привод, что резко снижает сопротивление выдвижных ящиков, когда вы пытаетесь их вытащить.Но всегда нужно помнить, что выдвижные ящики работают немного по-другому, когда ящики заполнены.

В случае, если шкаф имеет конструкцию с мягким закрытием под монтажом, ящик должен быть немного шире и с выемкой под ним для размещения механизма скольжения и поршня. Для этого под ящиком предусмотрен зазор 1/8 дюйма. Но если ваш ящик изначально был сконструирован для бокового крепления направляющих, вам не следует пытаться переоборудовать направляющие под ним.

Ящики с боковым креплением состоят из четырех частей, а ящики с нижним креплением — из пяти. Это связано с тем, что передняя часть ящика прикрепляется к ящику отдельно после того, как ползун находится на месте.

В настоящее время производители выдвижных ящиков начали использовать функцию плавного закрывания с боковыми направляющими. Но если вы домашний мастер, то лучше выбрать слайды с эпоксидным покрытием, так как их легче собрать без специальных знаний.

Дверь и петли

Двери шкафа могут иметь много разных петель — ножевые, цилиндрические и европейские.

Петли для ножей называются так потому, что небольшая часть петли выступает наружу, как нож. Пружинный механизм может сделать эту систему самозакрывающейся. С другой стороны, открытые цилиндрические петли имеют весь свой стержень, видимый снаружи, и им нужен магнитный фиксатор, чтобы дверь могла свободно качаться. Петли европейской чашки встроены внутри двери с внутренней пружиной для самозакрывания.

Если шкаф имеет функцию плавного закрывания, то он также содержит дополнительный поршень в шарнирном механизме.Затем необходим блокирующий элемент для определения положения поршня и смягчающего воздействия на качание. Поскольку петли для чашек встроены в боковую часть двери, система плавного закрывания может быть встроенной или защелкивающейся.

Направляющие, петли и двери с мягким закрыванием идеально подходят для домов, которые не хотят, чтобы соседи жаловались на стук дверей и ящиков и предпочитают тишину и покой.

петель и направляющих для ящиков — почему они так важны?

За последние несколько десятилетий кухни и ванные комнаты стали центральным элементом дизайна.Хотя многие люди уделяют внимание эстетике своей мебели, не менее важны функциональность и долговечность. Одним из важнейших факторов, влияющих на это, является высокое качество механики, в частности петель и направляющих ящиков.

Почему эти детали так важны?


Мы все знаем, что получаем то, за что платим. Свитер в большом магазине по сравнению с кашемиром более высокого качества, который мы покупаем в бутике. Или более дешевый массовый телевизор по сравнению с более качественным, заслуживающим доверия брендом.Качественная мебель — это очень похожая инвестиция в ваш дом.

Подумайте об этом — сколько раз в день вы открываете ящик для столового серебра или дверь кладовой? Иногда мягко, но часто нет. Тем не менее, движение открывания и закрывания со временем может привести к износу шкафа без высококачественных механических деталей. Двери и ящики могут смещаться, винты могут сорваться, и всего за несколько лет огромные вложения превратились в головную боль.

Стандарт Салливана


В Салливане мы не идем на компромисс ни в отношении материалов, используемых для изготовления мебели, ни в отношении механических деталей.Мы используем исключительно петли и направляющие ящиков Blum во всех наших шкафах. Blum устанавливает отраслевой стандарт для петель и направляющих ящиков, и хотя Blum является австрийской компанией, они собирают все свои петли и изготавливают все направляющие для ящиков на своем предприятии в Стэнли, Северная Каролина. Они действительно «сделаны в США». Многие компании предлагают пожизненную гарантию, даже если знают, что оборудование выйдет из строя, предлагая бесплатную замену. Однако Blum выпускает качественный продукт, который прошел испытания на срок службы.



ПЕТЛИ


Наш стандарт — скрытые петли Blum soft close с гарантированной функциональностью и привлекательным дизайном.

  • Петли с мягким закрыванием — самые плавные из всех петель на рынке, они не подпрыгивают при закрытии двери.

  • Двери легко регулируются в ЛЮБОМ направлении — влево / вправо, вверх / вниз и вперед / назад.

  • Тест 200000 циклов vs.отраслевой стандарт 50 000.

  • Двери можно быстро прикрепить и снять без инструментов — они защелкиваются и снимаются.

  • A true пожизненная гарантия.

  • Они работают практически с любыми петлями из-за большого разнообразия доступных монтажных пластин, что означает, что эти петли могут использоваться в шкафах с бескаркасными и лицевыми каркасами.

НАПРАВЛЯЮЩИЕ ДЛЯ ЯЩИКОВ

Наш стандарт — тандемные направляющие для выдвижных ящиков Blum для ящиков с плавным закрыванием и полного выдвижения.

  • Полностью скрывается под ящиком (не сбоку).

  • Система плавного закрывания Blumotion откалибрована для любой длины направляющей как для стандартных, так и для тяжелых условий эксплуатации.

  • Полностью регулируемый.

  • Ящик полного выдвижения — получите полный доступ к своему ящику и его хранилищу.

  • A true пожизненная гарантия.

Чтобы увидеть эти детали в действии, посмотрите видео ниже о нашем новейшем демонстрационном зале с петлями Blum и направляющими для ящиков.

Безрамные шкафы

Помимо высококачественной механики, петли и направляющие ящиков могут быть чрезвычайно важны, когда у вас есть шкаф со встроенной заподлицо или без рамки, где зазоры малы, а перекосы очень заметны. Важно иметь качественные, прочные и легко регулируемые детали, чтобы ваша мебель выглядела наилучшим образом на долгие годы.

Чтобы увидеть механику наших краснодеревщиков в действии, приглашаем вас посетить наш выставочный зал : пн-пт с 8 до 17.

3 типа мебели — в чем разница?

5 самых больших ошибок, которые люди допускают со своей мебелью

Типы выдвижных ящиков и способы их выбора

Направляющие для ящика — это основные приспособления, позволяющие перемещать ящик или полку.Он может быть в вертикальном или горизонтальном направлениях.

Но дело в том, что выдвижные ящики не работают как универсальный аксессуар. Вместо этого существуют различные типы выдвижных ящиков. Это в основном будет зависеть от структуры и цели слайда. Это означает, что вы не можете просто использовать то, что доступно.

Иногда бывает сложно провести индивидуальное исследование каждого типа слайдов. Вот почему в этой статье мы перечислили 7 основных типов выдвижных ящиков, которые вам следует знать. Вы можете использовать это как образец для своих собственных ящиков.

Деревянный

Источник: Rockler

Деревянные направляющие для ящиков, наверное, одни из самых прочных. Это особенно важно, если вы воспользуетесь горкой из твердой древесины. Это группа деревянных полос, прикрепленных горизонтально к лицевой стороне шкафа.

Одно из преимуществ этого типа слайдов — то, что они легко открываются и закрываются. Это также проще настроить, поскольку вам не нужно работать с механическими системами или металлическим оборудованием.Следовательно, ожидайте, что это не только долговечный, но и экономичный вариант.

Ролик

Роликовые направляющие

в основном работают за счет комбинации двух компонентов. Это член кабинета и член ящика. Каждая из частей идет с роликом. Судя по названию, этот слайд использует ролики для перемещения ящика по горизонтали.

Если вы хотите стабильное горизонтальное движение, вам следует выбрать этот тип слайдов. Он также допускает полное расширение, что делает его идеальным местом для хранения.

Самозакрывающийся

Самозакрывающиеся направляющие используют подставки для автоматического закрытия / блокировки после использования. Это делает его одним из самых удобных вариантов для слайдов. Обычно самозакрывающиеся слайды допускают движения вверх-вниз и вперед-назад.

Этот тип слайдов бесшумно движется, полностью выдвигается и плавно движется. Хотя это немного дороже, чем другие, это достойное вложение. По сути, покупка этого означает использование почти невидимой направляющей ящика.

Push-to-Open

Слайды, открывающиеся нажатием, требуют ручного действия (толкания), прежде чем можно будет открыть ящик. Для этого не потребуются ручки, и система будет легко открываться. В то же время вам не придется тратить много сил на открытие ящика.

Ящики с направляющими, открывающимися нажатием, редко застревают. Если вам нужны более современные функции для полок и ящиков, тогда это хороший выбор.

Мягкое закрытие

Направляющие ящика с мягким закрыванием почти такие же, как и самозакрывающиеся.Однако это направлено исключительно на минимизацию шума, возникающего при открытии и закрытии ящика. Таким образом, вы также можете ожидать меньшего воздействия на петли вашего шкафа и общую конструкцию.

Эти выдвижные ящики рассчитаны на длительное использование. Вы не только сэкономите деньги на постоянной замене слайдов, но и избавитесь от необходимости ремонтировать свои шкафы.

Шарикоподшипник

Движущиеся направляющие ящика на шарикоподшипниках работают как роликовые направляющие.Вы также можете получить те же преимущества, что и роликовые горки. Например, вы можете ожидать стабильных горизонтальных движений и значительного расширения.

Единственная разница в том, что вместо роликов используются шарикоподшипники. Он также более совместим с промышленным использованием из-за его тяжелых версий.

Центральное крепление

Источник: Knape and Vogt

Направляющие ящика с центральным креплением входят в единое легкое крепление, прикрепленное к самому центру шкафа.Это один из самых простых в установке. Если вы планируете использовать направляющую в качестве ящика, в котором не нужно много вмещать, то центральное крепление — лучший выбор.

Однако одним из недостатков является несовместимость направляющих с большими и прочными выдвижными ящиками. Кроме того, из-за своей центральной конструкции он может выдерживать только ограниченную весовую нагрузку. Таким образом, его использование может привести к поломке и поломке слайдов.

Как выбрать правую направляющую ящика для вашего пространства

Вот несколько советов, которые вы можете сделать при выборе правильной направляющей для выдвижных ящиков:

Учитывать основные факторы, связанные с выдвижными ящиками

Самое важное, что нужно учитывать, — это состояние шкафа, с которым вы будете работать. Чтобы быть конкретным, вот некоторые из факторов, которые вам необходимо принять во внимание:

  • Крепление типа
  • Длина направляющей
  • Удлинитель ползуна
  • Тип движения
  • Весовая нагрузка
  • Шкаф Тип

Для этого вам, возможно, придется внимательно осмотреть свой шкаф и его ящики. Это может занять немного времени, но обеспечит идеальное соответствие вашим потребностям.

Учитывайте дизайн интерьера

Если вы очень разборчивы в дизайне интерьера, вам следует установить те же стандарты с выдвижными ящиками.Вы можете выбрать что угодно, если вам не нужен какой-то конкретный образ. Однако, если вы создаете тему, вам может потребоваться рассмотреть цвет и отделку каждого типа слайда.

Установите желаемый бюджет

Имейте в виду, что типы выдвижных ящиков стоят по-разному. Следовательно, вы должны сначала установить бюджет, прежде чем начинать проект. Таким образом, вы можете получить наилучшее соотношение цены и качества, не беспокоясь о том, что у вас не хватит бюджета.

Загляните в высококачественные направляющие ящика

Ваша задача не закончится, как только вы найдете правильный тип выдвижного ящика.Вам по-прежнему необходимо обеспечить качество конкретного продукта, который вы получите. Именно от этого будет зависеть его долговечность и подвижность скольжения.

Выполненные выше задачи обязательно приведут вас к правильному типу выдвижных ящиков. Но в целом все будет зависеть от ваших потребностей и предпочтений. Если хотите (и если это возможно), вы также можете комбинировать два вида выдвижных ящиков.

Если вам нужен более точный совет, мы рекомендуем работать с экспертами в этой области. Вы также можете спросить своего местного плотника.

Сводка

В общем, вот самые распространенные направляющие для ящиков:

  • Деревянный
  • Ролик
  • Самозакрывающийся
  • Нажимай и открывай
  • Мягкое закрытие
  • Шарикоподшипник
  • Центральное крепление

Каждый из них имеет разные системы движения и, конечно же, свое предназначение. Следовательно, перед установкой одного из них будет правильным учесть несколько факторов. Это может быть тип шкафа, с которым вы работаете, возможные препятствия для выдвижной направляющей и размеры ящика.

Для достижения наилучших результатов вам следует подумать о работе с экспертом по этому вопросу. Вы можете работать над этим в одиночку, но убедитесь, что у вас есть необходимые навыки.

Самое главное, вы должны быть уверены, что будете получать высококачественные слайды для ящиков.

Типы петель шкафа

Справочник по
Выбор правильной петли шкафа

Стиль на первом месте при выборе петли. На первый взгляд количество вариантов может показаться огромным, но некоторые из них, вероятно, не подойдут для вашего проекта.Если вы хотите заменить существующее оборудование на оборудование того же типа, это относительно простой процесс. Если вы хотите изменить «тип» петли, она должна быть подходящей для ваших шкафов, поскольку существует множество типов дверей. Вот основные типы петель.

Петли H и HL
Петли

H & HL получили свое название благодаря своей форме. Они доступны как в однотонном, так и в декоративном стиле с разнообразной отделкой. Это видимые петли, установленные на поверхности шкафа, и на изображениях показано, как они выглядят с закрытой дверцей.Они не регулируются.

Петли для ремня

Петли также крепятся снаружи двери. Их размер варьируется от 6 до 30 дюймов, что позволяет устанавливать тяжелые двери и ворота. Также их можно использовать в качестве декоративного элемента на дверях или мебели. Они не регулируются.

Петли с полной и частичной оберткой

Петли с полным и частичным обертыванием прочные, некоторые модели регулируются. Одна сторона петли крепится к внутреннему краю шкафа, а другая к двери.

В двери или раме не прорезаны отверстия. Вместо этого они вкручиваются в раму и дверь. Они прочнее, потому что часть петли, которая крепится к раме, частично или полностью оборачивается вокруг края рамы, как показано на схеме. Они доступны в разных размерах, чтобы соответствовать толщине коробки и двери. Некоторые петли с запахом также могут закрываться автоматически, и существует множество стилей и вариантов отделки, которые подойдут к вашему интерьеру и личным вкусам.

Петли стыковые

Петли встык — одни из наиболее распространенных типов петель, используемых для внутренних и наружных дверей.Он состоит из двух листиков, соединенных центральным штифтом. На каждой створке есть отверстия под винты. Большинство стыковых петель врезные (утопленные). От края двери и края рамы вырезается участок для их крепления, чтобы петля не выступала.

Пазы, прорезанные в раме и двери, соответствуют форме петли, и когда дверь закрыта, створки идут навстречу друг другу, и виден только узкий центральный штифт петли. Некоторые модели стыковых петель имеют «самоврезку». поэтому они не требуют прорези двери и рамы.

Некоторые из них также регулируются для точной регулировки положения двери, если она провисает или смещается со временем. Стыковые петли доступны в различных привлекательных вариантах отделки и стилей в соответствии с вашими личными вкусами и декором.

Петли с торцевым креплением

Петли с торцевым креплением — это частично скрытые петли. Часть, прикрепленная к раме, видна, в то время как часть, прикрепленная к двери, находится на задней стороне двери, если дверь не открыта. Эти петли различаются по размеру, потому что дверцы шкафа имеют разную толщину.

Они могут быть самозакрывающимися и доступны во многих вариантах отделки и стилей, чтобы удовлетворить ваши вкусы и особенности вашего шкафа.

Петли для поверхностного монтажа
Европейские петли

монтируются полностью за дверью, как показано на схеме. Они часто регулируются, и для поверхностного монтажа не требуется установка врезки.

Петли с мягким закрыванием

Петли с мягким закрыванием — это петли для поверхностного монтажа. Они закрываются мягко и без усилий, как бы сильно вы ни хлопали дверью. Они работают с существующими монтажными пластинами, обеспечивают превосходную настройку и легко собираются. Однако эти петли лучше всего устанавливать профессионалу, а не неспециалисту, поскольку они требуют точной регулировки.

Если вы хотите использовать петли с мягким закрыванием на своих шкафах, мы настоятельно рекомендуем вам нанять установщика, который знает тонкости их установки. Если вы хотите сделать заказ, обратитесь к одному из наших представителей службы поддержки клиентов.

Петли разборные

Одинарные съемные петли устанавливаются винтами на лицевую сторону каркаса шкафа, петля входит в прорезь на краю двери.Двойные съемные петли имеют два паза — один на лицевой стороне каркаса шкафа и один на краю двери.

Петли саморезные

Петли самоврезные используются на дверях шкафов-вставок. Эти стильные прочные петли украшены декоративными элементами, которые добавляют элегантности вашим шкафам. Преимущество этих петель в том, что вы не прорезаете пазы.

Обратной стороной является то, что без пазов, если винты даже немного выступают, петля не закрывается должным образом.Их необходимо установить точно, чтобы дверь также правильно прилегала к раме.

На схеме показаны четыре основных типа петель, и для каждого типа доступно множество возможных вариантов петель.

Дверь больше проема и «ложится» на него.

Дверь полностью входит в проем заподлицо с поверхностью шкафа.

Часть двери находится в проеме, а часть закрывает лицевую панель шкафа.

Очень похож на внутреннюю дверь, но устанавливается на поверхность и виден.

Накладные двери шкафа

Показанную ниже накладку можно подобрать к конкретным петлям различных размеров. Наиболее распространены ¼ ”, 3/8” и ½ ”. Доступны также регулируемые петли, но они крепятся к поверхности шкафа, а не к краю проема шкафа, как показано на схеме. Следовательно, его можно использовать с накладками разных размеров. Размер наложения измеряется от края проема шкафа до края дверцы шкафа, поскольку он находится в закрытом положении на шкафу. Пожалуйста, обратитесь к разделу «измерения» этого руководства для получения дополнительной информации. Накладные двери могут использовать съемные петли (одинарные или двойные), торцевое крепление, скрытое крепление, а также петли с полным и частичным охватом.

Двери шкафа с полной вставкой

Двери шкафа с полной вставкой используются в шкафах с полной вставкой, когда дверь упирается в край проема шкафа (см. Предыдущую схему). Дверь прилегает к поверхности лицевой стороны шкафа. В дверях с полной вставкой используются либо стыковые петли, либо шарниры для накладных шкафов, такие как петли H и HL или петли с ремешками.Также доступна специальная петля с полной вставкой, как показано на изображении справа.

Офсетные дверцы для шкафов

Существует множество офсетных размеров, однако большинство петель со смещением сегодня имеют размер 3/8 дюйма. Это более старый стиль кабинета, но у нас есть хороший выбор. Для офсетных дверей шкафа можно использовать H-, L- и ремешковые петли, а также накладные (торцевые) петли. Также доступны очень специфические петли для дверей шкафа со смещением. Они доступны в виде пары (сдвоенных), а также петель с левым или правым креплением со смещением 3/8 дюйма.Вот изображение конкретной двойной петли.

Двери шкафа с частичной вставкой

На сегодняшний день наиболее часто используемым частичным врезным размером двери шкафа является врезка 3/8 дюйма. Петли со вставкой 1/2 дюйма, вставкой 5/8 дюйма и вставкой 3/4 дюйма использовались в 1950-х и 1960-х годах, но не используются в новом строительстве. У нас все еще есть в наличии эти старые петли для шкафов-вставок с ограниченным выбором отделки (полированная латунь, старинная латунь, хром, сатинированный никель и бронза, натертая маслом).

Петли, подходящие для дверей с частичной вставкой, включают; съемное (одинарное и двойное) торцевое и утопленное крепление, полное и частичное обертывание и некоторые H-петли.Свяжитесь с нами, если у вас есть вопросы о том, подходят ли петли, которые вам нравятся, для дверей вашего шкафа.

Важная информация о отверстиях для винтов

Если вы ремонтируете свой дом и в ваших шкафах установлены старые петли, вам, вероятно, придется заполнить существующие отверстия для винтов. Это связано с тем, что на новых петлях отверстия для винтов находятся в разных местах. Новые петли с частичным обертыванием 3/8 дюйма из сатинированного никеля заменят устаревшие старинные латунные петли для лицевого крепления и будут работать хорошо.Однако вам нужно будет заполнить отверстия от старых петель, а затем отшлифовать и отполировать поверхность. После этого можно просверлить новые отверстия под новые петли. К сожалению, вы также не можете заказать нестандартные петли с соответствующими отверстиями для винтов. Эта опция просто недоступна у производителей.

Измерение

Шкаф с лицевой рамкой — это шкаф, на переднюю панель которого опирается дверь. Накладная дверца лежит «поверх» проема шкафа (дверь больше проема).Размер накладки — это то, насколько дверь больше, чем проем шкафа. Это измеряется на откидной стороне двери.

Как измерить дверную накладку

Наклейте кусок ленты на раму шкафа со стороны откидной двери так, чтобы он был на уровне края двери.

Откройте дверцу шкафа и измерьте расстояние от края ленты (внутреннего края) до края проема шкафа. Это наложение.

Как измерить прорезь на частичной дверце

В шкафу с лицевой рамой используется частичная внутренняя дверь.При закрытой двери часть толщины двери входит в проем шкафа (вставка), а часть двери перекрывает проем шкафа (выступ). Чтобы выбрать подходящую петлю для этого типа двери, вы должны измерить как размер вставки, так и размер кромки.

Полускрытая петля с частичной вставкой, устанавливаемая на дверцу шкафа и лицевую раму

Губа измеряется на задней стороне двери

Это выступ 3/8 дюйма

Стандартный размер кромки составляет 3 / 8ʺ.У нас нет доступа к ½ ”и мы понимаем, что они больше не производятся. Некоторые клиенты используют петли 3/8 дюйма, сбривая 1 / 8ʺ кромки 1/2 дюйма на дверце своего шкафа.

Врезка измеряется на краю двери

Это вставка 3/8 дюйма

Возможные размеры вставки: 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Вставка 3/8 дюйма широко используется около 30 лет. Ранее в шкафах использовались 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.

Особенности и отделка

После того, как вы выбрали тип петли, вам нужно рассмотреть особенности и желаемую отделку.Вам могут понадобиться самозакрывающиеся петли, мягкое закрытие, защелкивающиеся петли или петли с защитой от захлопывания для ваших шкафов. Петли изготавливаются из различных материалов. Доступны нержавеющая сталь, латунь, сталь, бронза и другие металлы. Отделка включает грунтовку, полировку и гальванику, а также антикоррозийную защиту. Возможно, вы ищете определенного производителя, цвета или отделки. Когда вы найдете петлю, которая выглядит многообещающей, просто нажмите на изображение, и вы увидите соответствующие детали. К ним относятся отделка, материал петли, размер вставки и смещения (если применимо), самозакрывающаяся петля, детали монтажа, размер и цена. Вы можете сопоставить с существующим оборудованием, выполнив поиск по финишу. Некоторые петли доступны в индивидуальном цвете. Если вам нужна инструкция по измерению, помощь в выборе подходящей петли или у вас есть другие вопросы или проблемы, мы можем вам помочь. С нами можно связаться по телефону, в чате и по электронной почте. Мы также предлагаем дополнительные индивидуальные консультации по дизайну, чтобы узнать о вашем видении и предложить лучшие решения для вашего проекта.

Как указать: Фурнитура шкафа

Эта статья является частью серии, призванной помочь архитекторам использовать
Source , главный рынок строительных материалов Architizer.Для получения дополнительной информации о платформе щелкните здесь.

Если вы архитектор, подрядчик или строите самостоятельно, вы, вероятно, уже знаете, насколько сложным и трудоемким может быть исследование и выбор строительных материалов, которые подходят для вашего следующего проекта. К счастью, Architizer здесь, чтобы помочь: используя наш каталог продуктов и Source, новую торговую площадку для строительных продуктов, мы написали сборник «руководств по спецификациям» по всему, от мрамора до накладных светильников. Это поможет вам понять, какие факторы следует учитывать перед тем, как сделать следующую спецификацию или покупку, и поможет вам выполнить идеальный поиск продукта на Source.Думайте о них как о шпаргалке по окончательной спецификации .

Проведя вас через задачи определения ключевых архитектурных элементов интерьера, таких как лестницы, мы уменьшаем масштаб до некоторых из мельчайших деталей, смещая акцент на кухню и ванную комнату корпусную фурнитуру .

Фурнитура для шкафа

Категоризация

Architizer: Строительные изделия> Аппаратные средства> Фурнитура для шкафов
MasterFormat: 064020

Введение + советы

В настоящее время для краснодеревщика доступно так много различных типов ручек и петель, что может показаться сложным остановиться на одном наборе.К счастью, наши поставщики всегда готовы помочь! Если у вас есть конкретное видение оборудования вашего шкафа, опишите, что это такое, и загрузите изображения. Если вы этого не сделаете, начните с описания вашей мебели, где она находится и для чего будет использоваться.

При использовании Source ключ к — предоставить как можно больше информации . Это поможет платформе подобрать вам идеальных производителей продукции, которые предложат именно то, что вам нужно. Не беспокойтесь, если вы точно не знаете, сколько аппаратных средств или какие материалы вам нужны.В конечном счете, наиболее важными соображениями при выборе фурнитуры для шкафа являются эстетические аспекты, но подробные сведения о размерах, весе и использовании шкафа помогут сузить некоторые из более практических соображений, например, какие петли совместимы с какими дверьми.

Архитектор Том Кундиг разработал собственную линейку сверхмощного оборудования. Узнайте больше об этих прекрасных дизайнах в эксклюзивном интервью Architizer.

Компоненты оборудования

Фурнитура шкафа включает тяги, ручки, петли, направляющие ящиков, дверные защелки и задние пластины.

  • Ручки: Ручки, прикрепляемые к внешней стороне дверей и ящиков двумя или более винтами и болтами
  • Ручки: Ручки, крепящиеся к внешней стороне дверей и ящиков с помощью одного винта и болта
  • Петли: Насадки, которыми дверца шкафа крепится к раме
  • Направляющие для ящиков: приспособления, облегчающие открывание и извлечение ящиков
  • Дверные защелки: Приспособления для фиксации дверей шкафа без самозакрывающихся петель к раме
  • Задние пластины: Кусочки готового металла, которые находятся между дверцей и ручками / ручками для защиты поверхности шкафа, закрытия имеющихся отверстий или улучшения декоративной фурнитуры

Приложение

  • Расположение
    • Бытовая кухня / ванная
    • Кухня для профессионального использования / ванная
    • Промышленная установка
  • Размеры оборудования: Если вы знаете размер другого необходимого оборудования, укажите:
    • Длина и ширина
    • Межцентровое измерение — расстояние между монтажными отверстиями или отверстиями под винты
    • Выступ — общее расстояние, на которое ручка или ручка выступает от дверцы шкафа
  • Шкафчик: Важно, чтобы фурнитура соответствовала дизайну и размерам шкафа как по функциональным, так и по эстетическим причинам. Обратите внимание на следующие детали ваших шкафов:
    • Материалы
    • Глубина
    • Высота, ширина и вес двери
    • Тип двери — вставная, фасадная, сплошная или полунакрытая
    • Глубина, ширина, высота и вес ящика (если указаны направляющие ящика)
    • Ширина и высота ящика
    • Каркасная или бескаркасная конструкция
    • Предварительно просверленные?
  • Количество: Сколько всего шкафов? Сколько каждого аппаратного компонента вам понадобится? Обратите внимание, что:
    • Петли предназначены для использования на левой или правой двери
    • Необходимое количество петель зависит от высоты и веса двери:
      • Используйте две петли для дверей высотой менее 40 дюймов и менее 11 фунтов
      • Используйте три петли для дверей высотой 40-60 дюймов и 13-20 фунтов
      • Используйте четыре петли для дверей высотой 60-80 дюймов и 29-33 фунтов
      • Используйте пять петель для дверей высотой 80-85 дюймов и 40-48 фунтов
    • Вы можете заказать запасные компоненты для использования в будущем и замены

Коллекция Тома Кундига; изображение через Treehugger

Эстетический

Загрузите изображение или визуализацию в Source в качестве примера или опишите, как должно выглядеть оборудование вашего шкафа. Есть много разных типов ручек, петель и петель.

  • Форма ручки / тяги: Множество различных разновидностей. Загляните в Houzz за идеями.
  • Тип петли
    • Врезные — петли для стационарной установки, в которых внутри дверцы и рамы шкафа имеются вырезы для крепления петель
    • Без врезки — не требует установки в шкаф, вместо этого крепится винтами
    • Полностью скрытый — снаружи видна только поверхность двери
    • Полускрытый — виден только сустав; для использования со вставными дверьми
    • Европейские петли / безрамные петли — популярны для сплошных и вставных дверей
    • Накладка — для безрамных полунакладных дверей или фасадных дверей, перекрывающих рамку
    • Переменная накладка — для дверей, которые накладываются на раму и не имеют выреза сзади
    • Частичное перекрытие — большая площадь поверхности для повышения устойчивости на дверях заподлицо, врезных или накладных
    • Вставка 3/8 дюйма — для дверей, которые накладываются на раму и имеют вырез на заднем крае
    • H-образный — одна сторона крепится к раме, а другая — к дверце для скрытого монтажа
    • Butterfly — для дверей заподлицо; каждая створка крепится к наружным поверхностям дверцы шкафа и рамы
    • T-образный — вертикальный элемент крепится к дверной коробке, а горизонтальный элемент крепится к двери
    • Стержень с полной вставкой — для дверей, полностью заподлицо с лицевой стороной шкафа
  • Материалы (кроме направляющих ящиков и дверных защелок)
    • бронза
    • Медь
    • Утюг
    • Хром полированный
    • фунтов стерлингов
    • Олово
    • Латунь
    • Никель
    • Керамика (только ручки и ручки)
  • Цвет отделки: Если возможно, укажите цвет, в том числе для направляющих ящика.
    • Высокий блеск
    • полированный
    • Кованый
    • Эмалированный
    • Масло матовое

© Фрэнк Пул

Производительность

  • Направляющие и ролики ящика: Доступны легкие, средние и тяжелые обозначения, в зависимости от веса вашего ящика.
    • Направляющие с боковым креплением — направляющие, прикрепляющиеся к каждой стороне ящика; доступен с шарикоподшипниковым или роликовым механизмом
    • Направляющие с центральным креплением — устанавливаются под центром ящика; Доступен в классическом исполнении под дерево или с шарикоподшипниковым механизмом
    • Подвижные направляющие — направляющие на шарикоподшипниках, продающиеся попарно; невидимы при открытом ящике
    • Push to open — выдвигается, подталкивая к передней части ящика, избавляя от необходимости использовать ручки или тянуть
    • Самозакрывание — задвижки полностью возвращают ящик в шкаф, когда ящик выдвигается
    • Мягкое закрывание — слайды добавляют демпфирующий эффект функции самозакрывания, возвращая ящик в шкаф мягко и без хлопанья
    • Подшипники и ролики обеспечивают более плавное движение, а направляющие полного выдвижения обеспечивают более удобный доступ к ящику
  • Уловители
    • Магнит — металлические пластины, установленные на двери и рама, обеспечивающая закрытие двери
    • Пружинный ролик касания — фиксаторы, закрепленные на дверном закрывании, когда ролики устанавливаются на крючок каркаса шкафа в запорной планке
    • Шарик — утоплен в край двери, а запорная планка утоплена в косяк
    • Двойной шар — два шара в кожухе удерживают ударник на месте, когда вставляются между ними
    • Сенсорная защелка — нажмите, чтобы защелкнуть, нажмите еще раз, чтобы освободить; основной корпус подходит к внутренней стороне шкафа, а запорная планка подходит к внутренней части двери и совмещается с защелкой
  • Доступность: Оборудование шкафа, доступное для ADA, доступно для людей с ограниченной подвижностью, артритом или другими особыми соображениями.

Добавить комментарий

Ваш адрес email не будет опубликован.
