Особенности накладной фурнитуры

Специалисты по монтажу называют петли-бабочки «карточными». Скорее всего это происходит потому, что они имеют способность складываться. Основная особенность этой детали фурнитуры заключается в том, что ее смежные части при закрывании имеют способность скрываться в друг друге. Это позволяет монтировать данный элемент на дверную коробку, ответные части при том накладываются на плоскость полотна. Стоит выделить преимущества такого вида петель:

• Они позволяют провести монтажные работы в ускоренном порядке;
• Не нужно производить врезку паза. Достаточно сделать разметку и прикрутить «крылышки»;
• Даже если дверь нестандартная, легко провести установку с помощью подобных петель;
• Для монтажных работ не требуется применять специальное оборудование. Достаточно иметь под рукой отвертку, строительный карандаш и линейку;
• Стоимость этой фурнитуры ниже, чем традиционных вариантов петель.

Что немаловажно, существует огромное количество вариаций петель-бабочек. Они производятся различных размеров, оттенков, отличаются по используемому металлу и плотности. Важная особенность этой фурнитуры — встроенные подшипники. Этот факт сразу говорит о том, что в отличии от обычных петель, бабочка прослужит значительно дольше. Главное — смонтировать ее правильно. Тем мне менее, не стоит возлагать на эту фурнитуру большие надежды, потому что недостатки также присутствуют:

• Первое, что нужно знать о петле-бабочке – это то, что она предназначена для легких дверных конструкций. С ее помощью легко провести установку пластиковой или деревянной двери, а вот изделие из металла или другого тяжелого материала – нет. Одна петелька способна выдержать не более 15 кг веса, значит, полотно более 20 кг необходимо устанавливать на две или три бабочки;
• Если в будущем человек захочет демонтировать полотно, то саморезы придется выкручивать, что повлечет повреждение дверного проема и потребуется косметический ремонт;
• При монтаже должен быть идеальный короб и проем: если есть хоть малейшая деформация, то устройство не встанет на место должным образом. В последствии такая конструкция будет работать недолго. Именно потому стоит проверять ровность углов до начала работы.

Отзывы специалистов противоречивые. Некоторые утверждают, что при соблюдении уровня, петля-бабочка – универсальная деталь, а другие говорят, что лучше сделать пазы и поставить дверь на традиционные петли, чтобы быть уверенным в том, что устройство прослужит несколько десятков лет. Единое мнение только по одному пункту: если дверное полотно не тяжелое, то использование «бабочки» более чем целесообразно.

Установка петли-бабочки

Перед началом работы нужно подготовить необходимый инвентарь и дверной проем. Для монтажа достаточно иметь карандаш, отвертку и линейку. Убедившись в том, что все углы проема ровные, стоит несколько раз сделать замеры того места, где будет проводиться установка. Проверка своих же данных позволит исключить ошибки. Если монтаж пройдет наспех, а деталь будет плохо установлена, конструкция сломается через несколько дней или от одного сильного хлопка дверью.

Разметка

Чтобы точно определить место, где будет находиться петля-бабочка, требуется сделать точные отметки. Нужно с помощью линейки отмерить от края около 250 мм по обеим сторонам: сверху и снизу. На соединении этих линий нужно поставить точку. Именно отсюда будет начинаться петля. После этого нужно посмотреть на саму петлю. Взяв ее в руки, можно понять, что она разделяется на две части: маленькую и большую. Первая прикладывается к дверному полотну, а вторая сторона монтируется на короб.

После того, как «примерка» прошла успешно, необходимо сделать отметки под саморезы. Лучше всего для этого задействовать шило. Поставив отметки, можно переходить к креплению конструкции.

Крепление петли

Отметки сделаны, теперь нужно точно попасть саморезами в выделенные отверстия. Лучше высверлить дырки, но если нет инструмента, то можно вкрутить вручную. Делать это нужно очень аккуратно. Если есть дрель, то необходимо использовать сверло в 1 мм, чтобы потом вошел стандартный шуруп 3,5 мм. После этого нужно вкрутить саморезы до упора и откинуть ответную планку, чтобы провести замеры зазоров. Расстояние от края петли и дверью должно быть одинаковое.

Требуется повторная разметка и крепление внутри короба. Нужно проигнорировать зазоры и с внутренней стороны крепить устройство вплотную к стене. Дальнейшие действия идентичны предыдущему шагу: нужно сделать отметки, просверлить отверстия и закрепить «крылышки» саморезами. После того, как работа произведена, можно приступать ко второй петле.

После этих мероприятий следует проверка зазора. Если все нормально, то осуществляется окончательная фиксация саморезов.

Петля-бабочка с притвором

Петли бабочки для межкомнатных дверей, которые оснащены притворами, более надежны. Об этом сообщают многочисленные отзывы мастеров. Данные петли имеют несколько вариаций. Они бывают:

• Левые;
• Правые;
• Универсальные.

Последняя из перечисленных может крепиться на любую дверь, а с другими все сложнее. Чтобы понять, какую петлю выбрать, нужно стать лицом к дверному проему: если изделие должно крепиться по левую руку, то нужно покупать «правые» бабочки, а если на правую, то «левые».

Чаще всего петли изготавливаются из латуни или стали. Нерадивые продавцы могут уверять, что их товар очень надежный, но не стоит верить на слова. Стоит выбирать петлю с напылением, которое дополнительно будет защищать предмет от коррозии.

Обращать внимание следует также на толщину изделия. Петельный элемент должен быть не тоньше, чем 3 мм. Самая оптимальная длина бабочки варьируется от 100 до 125 мм. Кроме того, присутствуют отверстия в петле: их может быть от двух до пяти. Нужно выбирать изделие с 4-5 отверстиями, чтобы крепеж прослужил дольше.

Распространенные ошибки

Несмотря на то, что установка петли-бабочки не занимает много времени и не требует глубоких познаний в слесарном деле, большинство людей, которые проводят установку самостоятельно, совершают одни и те же ошибки.

Чтобы этого не происходило, необходимо рассмотреть следующие рекомендации специалистов:

Ни в коем случае нельзя делать отступ от края более 25 мм, но и размещать петлю слишком близко к краю будет также ошибкой. Подобные действия не только могут испортить внешний вид, но также станут причиной деформации полотна. Дверь не будет открываться/закрываться в плавном режиме, а может и возникнуть серьезный скос.

Как писалось выше, бабочка состоит из двух частей и именно их часто путают мастера. Стоит запомнить, что маленькая часть – это внутренняя сторона петли, соответственно, она должна крепиться строго на коробку. В свою очередь более широкая сторона считается внешней и она устанавливается в дверной проем. Если перепутать и провести установку изделия наоборот, то оно не будет работать правильно и через некоторое время сломается.

Все отверстия нужно делать в нескольких миллиметрах от края. При этом вкручивание самореза нужно проводить аккуратно. Если он пойдет немного в сторону, то острие пробьет дверное полотно и шуруп выйдет наружу.

Это не только испортит внешний вид двери, но и последующий демонтаж крепежа сделает конструкцию более хлипкой. Есть риск, что от двери может отвалиться кусочек материала и тогда придется покупать другое полотно.

Внутренняя часть не крепится к самому коробу, он потом отдельно фиксируется анкерными болтами. Также немаловажно проверять отверстия, которые намечены для высверливания под саморезы. В идеале они должны быть строго параллельны относительно друг друга. Небольшой скос позволителен, но если он будет очень большой, то пойдет перекос полотна по вертикали или горизонтали и это приведет к тому, что дверь начнет деформироваться под собственным весом.

Подводя итоги вышесказанного, стоит отметить, что «петли-бабочки» — очень удобный элемент дверной фурнитуры, который значительно облегчает работу мастерам. Если следовать инструкции и устанавливать все по всем правилам, то дверное полотно на петлях-бабочках будет смотреться красиво и прослужит долгие годы. Лучше приобретать эти приспособления с притвором из стали или латуни, с толщиной не менее 2 мм.

Источник: https://o-dveryah.ru/furnitura/petli-babochki-dlya-mezhkomnatnykh/

Конструктивные особенности, плюсы и минусы

Сначала необходимо рассмотреть конструкцию данных моделей. По виду они напоминают бабочку, отчего и получили такое название. Относятся к категории карточных моделей, так как состоят из двух неразъемных частей.

В чем отличия от обычных врезных петель? Стандартные образцы устанавливаются на предварительно обработанные поверхности. Сначала необходимо снять несколько миллиметров материала, сделать углубление на двери и коробе, затем уже приступать к монтажу. Накладные виды не нуждаются в подготовке и крепятся непосредственно на облицовку полотна.

Данная установка без врезки обеспечивается рядом нюансов.

При закрывании двери обе половинки изделия должны приводить к плотному прилеганию торца двери к лутке. Данная конструкция пластин позволяет это сделать. Обычные модели имеют прямые и цельные поверхности, из-за чего их требуется углублять в материал. Петля-бабочка представляет собой две части одной пластины, при закрывании двери одна входит в другую, не оставляя зазоров, напоминает пазл.

Преимущества петель без врезки:

• Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
• Не делятся на правые и левые модели, являются универсальными.
• Эстетический вид без следов манипуляций с древесиной.
• Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
• Дешевизна и широкое распространение.
• Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

• Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
• Со временем не исключены перекосы, которые являются препятствием движению двери.
• Подобные изделия пригодны только для легких дверных установок.
• Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Поэтому в связи с перечнем недостатков некоторые предпочитают все же врезные модели. Если вы новичок в установке дверного полотна, тогда накладной вариант именно для вас.

Как же крепятся подобные изделия? Чтобы произвести монтаж петель-бабочек вам потребуются следующие инструменты:

Сначала требуется выбрать место крепления. Для этого с помощью рулетки нужно отмерить около 20-25 см от верхнего и нижнего края полотна. Это станет отправной точкой для каждой петли. Чтобы снизить давление на верхнюю петлю, крепите нижнюю дальше от края.

Так как монтаж производится без врезки, сразу приложите пластину к торцу двери и наметьте будущие отверстия шилом. После этого, осторожно просверлите их, это нужно для того, чтобы в полотно можно было без усилий закрутить саморезы.

Затем нужно определиться с местом крепления пластин на коробе двери. Для этого приложите дверь и примерно наметьте их расположение. После этого открутите петли и более точно отметьте точки сверления.

Все отверстия готовы, значит, настало время для прикладывания полотна к проему с фиксацией обеих пластин саморезами. Проверьте движение двери. ведь в некоторых случаях возникают дефекты, их, впрочем, несложно устранить.

Возможные проблемы и методы их устранения

Так как качественную установку петель без врезки можно произвести только в условиях ровного полотна и прямой лутки, поэтому в процессе монтажа могут возникнуть некоторые недочеты. Самой распространенной проблемой является образование пространства между пластиной и коробом. Это приведет к тому, что дверь не сможет плотно закрыться, со временем же вся конструкция расшатается и станет затирать порог.

Чтобы устранить подобную проблему, понадобится прокладка, она изготавливается из картона, резинки или спички. Естественно, это немного повлияет на качество соединения, но зато петли примут нужное положение.

Важно! Некоторые накладные петли продаются с дополнительной деталью, которая обеспечивает смещение сторон изделия для плотного смыкания двух половинок пластины.

Второй способ заключается в доработке конструкции. превращая накладную модель в полунакладную. Другими словами, одну часть нужно будет врезать, обычно для этого выбирают большую пластину на коробе. Произвести такой маленький срез очень непросто, особенно если учесть форму модели.

Правильная установка обеспечит дверям бесшумное движение и плотное закрытие. В противном случае лучше обратиться к старому проверенному варианту врезных петель.

Накладная система крепления без врезки обуславливается эстетическими соображениями. Как бы аккуратно мастер ни совершил манипуляции, ему не удастся в полной мере сохранить целостность и декоративную составляющую двери. Поскольку исключается потребность вмешиваться в капризную ламинированную поверхность, полотно с подобным креплением целесообразно рассматривать для спален, гостиных, кабинетов и других помещений, где важен стилистический подход.

Сегодня врезные модели все еще остаются наиболее востребованными. Этот выбор стоит сделать, если двери слишком массивные и требуется более прочная и надежная конструкция, при этом не важна декоративность. Все же топорная работа при внедрении таких петель не сравнима с тонкой и деликатной накладкой петель без повреждения древесины.

Данилко Степан Игоревич

Особенности изделия, преимущества и недостатки

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

• двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
• со временем могут возникать перекосы, препятствующие движению полотна;
• данные модели подходят только для установки легких дверей;
• для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Разновидности петель по типу конструкции

По типу конструкции выделяют следующие виды дверных петель:

Рассмотрим более подробно каждую конструкцию.

Накладные и врезные дверные петли

Образно выражаясь, ГОСТ 5088-2005 не делает различия между накладными и врезными петлями. Как это видно из приведенного ниже рисунка, основные детали накладных и врезных петель одни и те же:

Обе модификации представляют собой карточные петли, которые прикручиваются к дверному полотну и коробке. Разница лишь в способе предварительной подготовки поверхностей двери и проема:

• для накладных моделей подготовка не требуется;
• для врезных моделей необходимо в торце двери и в коробке вырезать углубление, чтобы в нем утопить пластину карты.

Накладные петли известны еще с древних времен, их изготовление поручали только искусным кузнецам, которые из стальной полосы могли отковать красивое и одновременно прочное изделие. Той симметрии, которая в наше время навязана массовому потребителю условиями современных конвейерных технологий, ручная работа не допускала. Петли ковались очень больших размеров, им придавалась разнообразнейшая форма.

Процесс трансформации дизайнерских концепций в сторону стиля ретро затронул и дверные петли. В стилизованных под старину интерьерах загородных домов и городских квартир находится место художественной ковке современных кузнецов либо изделиям, по форме напоминающим петли старых построек.

Владельцам дверей с накладными петлями импонирует простота монтажных работ при их установке, когда петли прикручиваются шурупами, а дверь без проблем выставляется в проектное положение при помощи примитивных подручных средств.

Интересным конструкторским решением для ставшей уже традиционной плоской карты накладной петли, является накладная петля, получившая в обиходе название «петля-бабочка». Такая петля способна складываться до толщины одной карты благодаря вырезу замысловатой формы, напоминающей крыло бабочки. А в результате под эту модель навесов нет нужды делать выборку ни на створке, ни в проеме на коробке.

В соответствии со сложившейся практикой съемные врезные петли принято называть врезными навесами, а универсальные – врезными петлями.

Главное отличие накладных разъемных петель от универсальных состоит в жесткости конструкции универсальной петли, позволяющей ей при меньшем размере выдерживать большую весовую нагрузку. При использовании универсальных петель меньше вероятность несанкционированного провисания в проеме.

Другим принципиальным отличием для этих двух модификаций накладных петель состоит в разделении разъемных навесов на право- и левосторонние механизмы. Для универсальных петель такого разделения нет. Их устанавливают, не беспокоясь о направлении открывания створки.

Ввертные (или вкручиваемые) дверные петли

Ввертные конструкции дверных петель представлены двумя симметрично расположенными частями цилиндрической формы с отверстиями для крепежных шурупов. Так называемые «бочонки» являются функциональными аналогами плоских карт. Один «бочонок», то есть цилиндрическое крыло шурупами крепится на коробке, другой – на створке двери.

Ввертные петлевые механизмы являются универсальными, не нужно подбирать правые или левые петли. Дверь на ввертных петлях уже не снять, что можно считать как достоинством, так и недостатком.

Это важно! Ввертные навесы применимы только на дверях с европритвором (так называемые двери с четвертью). Обычное дверное полотно наших стандартов на такие петли закрепить невозможно.

Двери с четвертью.

Угловые дверные петли (угловые карточные навесы)

Внешнее отличие угловой петли от накладной или врезной – крепление к осевому стержню не двух плоских пластин-крыльев, а двух профильных уголков. Угловая форма карт позволяет их монтировать на дверях с притвором. Крепление к торцу двери выполняется врезным способом на шурупы. Петли удобно размещаются в проеме, но они заметны на фоне всей дверной конструкции.

Скрытые (потайные) дверные петли

Скрытые петли занимают особое место благодаря эстетичному виду дверного проема (при закрытой двери потайных петель совершенно не видно) и импозантности исполнения. Они универсальные, не придется ломать голову, какие петли правые, какие – левые. В секторе элитных межкомнатных конструкций им отводится почетное место.

Конструкция скрытых (потайных) петель предполагает наличие как минимум трех поворотных осей. Установка скрытых петель является сложным технологическим процессом, для реализации которого целесообразней привлекать специалистов.

Двухсторонние дверные петли

Двухсторонние петли относятся к категории карточных навесов. Их главное предназначение – обеспечение беспрепятственных открытий/закрытий створок в обе стороны – либо наружу, либо вовнутрь. В обычных квартирах их устанавливают чрезвычайно редко, их применение там просто не логично.

Различие петель по материалу изготовления и покрытию

Материалы изготовления дверных петель не отличаются широким разнообразием.

Стальные изделия возвращают свою былую востребованность. Столетия назад кузнецы изощрялись в изготовлении стальных кованых накладных петель, но развитие производства сплавов алюминия и латуни отодвинуло на задний план применение стали для художественных дверных петель. В советскую эпоху сталь использовалась для изготовления заурядного ширпотреба унылого вида без всякого декоративного или антикоррозионного покрытия.

Сейчас уже установка таких навесов на межкомнатных дверях не практикуется, их больше используют на уличных оградах или в нежилых помещениях. Для установки в квартирах современный рынок дверной фурнитуры предлагает кованые петли «под старину» либо навесы из нержавеющей стали. Главное преимущество стальных изделий – высокие показатели механической прочности и не стираемости. Петли из нержавейки устойчивы к негативному воздействию влаги и перепадам температур, поэтому их охотно используют для входных дверей.

Благодаря стараниям дизайнеров по интерьеру жилища широкое распространение получили навесы, покрытые эмалями или специальными составами «под золото», «под бронзу», хромированные или покрытые латунью. Их основой являются сплавы алюминия, меди, цинка или стали, которые потом покрываются с антикоррозионными и декоративными целями.

Ведущие мировые бренды по производству дверной фурнитуры вместо латунированных петель изготавливают их целиком из латуни. Такие изделия легко полируются и долго сохраняют свои декоративные качества. По износостойкости латунные изделия не уступают стальным аналогам.

Нельзя не упомянуть о материалах контрафактной продукции, наводнившей рынок дверной фурнитуры. Петли, внешне имитирующие популярные бренды, но ничего общего с ними не имеющие, изготавливаются из материалов, получаемых порошковыми и другими технологиями. Контрафактные петли могут непредсказуемо разрушиться в любой самый неподходящий момент, создавая прямую угрозу нанесения травмы окружающим при внезапном проседании створки.

Источник: http://gorodverey.ru/kakie-petli-luchshe-vreznye-ili-nakladnye.html

Дверные петли бабочка – виды, технические параметры и установка за 4 шага

Вам нужно навесить межкомнатные двери, а из инструмента в доме один шуруповерт да кое-какая мелочевка, не расстраивайтесь дверные петли бабочка, будут хорошим решением. Но вначале давайте разберемся, чем хороши эти петли, как их правильно выбрать, а главное как установить петлю бабочку на дверь своими руками.

Петли бабочки это хорошее решение для домашнего мастера.

Профессионалы такую петлю именуют карточной, а свое народное название петля для двери бабочка получила за схожесть с крыльями бабочки.

Отличительная особенность данной фурнитуры в том, что ее смежные части при закрывании прячутся друг в друга, соответственно вам не нужно утапливать их в полотно и дверную коробку, ответные части просто накладываются на плоскость.

Накладные петли не врезаются в массив, а лишь прикручиваются к дверям.

Плюсы и минусы накладных петель

• Первым и едва ли не главным плюсом является простая и быстрая установка карточных дверных петель. Вам не нужно вырезать паз, просто разметили, прикрутили и пользуйтесь;

Под традиционные дверные петли необходимо вырезать паз.

• Для монтажа требуется минимум инструмента, в крайнем случае, можно обойтись отверткой, карандашом и линейкой;
• Цена накладной фурнитуры ниже, чем стоимость традиционной;
• Ассортимент петель бабочка впечатляет. Сейчас их можно выбирать по цвету, по размеру, по виду металла и даже по толщине карты, не говоря уже об имени производителя;
• Большинство моделей «бабочек» имеют встроенные подшипники, что значительно увеличивает их срок службы, в то время как далеко не все традиционные петли могут похвастаться этим достоинством.

Накладная фурнитура со встроенными подшипниками.

Но наряду с такими ощутимыми плюсами накладная петля для двери бабочка имеет ряд серьезных недостатков:

• Бабочки изначально создавались для легких пустотелых дверей, по словам специалистов 1 петля может выдержать не более 15 кг веса, соответственно полотно, навешиваемое на 2 петли не должно быть тяжелее 30 кг;
• Карточная фурнитура относится к классу неразъемных петель, проще говоря, если вам нужно будет снять дверное полотно, то придется выкручивать крепежные саморезы;
• Петли бабочки очень требовательны к качеству основы, на кривой короб или деформированное полотно они не станут. Даже если вам удастся их туда прикрутить, проживет такая фурнитура максимум месяц;

По отзывам бывалых мастеров, даже очень хорошие и качественные петли бабочки значительно проигрывают обычным навесным моделям (папа-мама). Такую фурнитуру есть смысл устанавливать либо на легкие пустотелые двери, либо как временный вариант.

Естественно кроме карточных петель существует еще ряд других навесов и каждый из них хорош по своему, информацию о наиболее распространенных вариантах дверных петель можно найти «здесь».

Виды накладных петель

Прежде всего, такие петли выпускаются для дверей без притвора и с притвором. В первом случае это прямые карточки, а во втором петля имеет ступеньку под притвор.

Ступенчатая карточная петля для дверей с притвором.

Есть петли левые, правые и универсальные. С универсальными все понятно, их можно ставить на любую сторону, а чтобы определить правые вам нужны петли или левые, станьте лицом дверям и представьте, что вы их открываете на себя. Если планируется крепить полотно справа, значит, нужны правые, а если слева, значит левые.

Петли бабочки бывают левые, правые и универсальные.

Если говорить о действительно качественных моделях, то они делаются из 3 металлов:

1. Обычная сталь;
2. Нержавеющая сталь;
3. Латунь.

Если вам предлагают петли из какого-то «фантастического» сплава за смешную цену, причем с уникальными характеристиками, знайте, вас обманывают и долго такой навес не прослужит.

Карточные навесы могут идти вообще без покрытия, зачастую так выпускают петли из нержавейки или латуни. Кроме того металл может быть хромированным и никелированным. Также широко применяется гальваническое покрытие цинком и порошковое окрашивание.

Порошковое окрашивание хорошо защищает сталь от коррозии.

Если вы хотите сделать явный акцент на дверных петлях, то выбирайте блестящие или чисто белые модели, матовое покрытие менее заметно, зато царапины и мелкие дефекты на нем практически не видны.

Существуют четырех и пятидюймовые петли (в простонародье четверки и пятерки). Длина четырехдюймовых моделей 100 мм, пятидюймовых 125 мм, ширина, как правило, везде одинаковая – 30 мм. Толщина карты колеблется в пределах 2 – 3 мм.

Определить вид бабочки можно по количеству отверстий, четверки имеют 4 крепёжных отверстия на каждой стороне, пятерки 5. Также встречаются петли с двумя и тремя отверстиями, но они больше рассчитаны на мебель, нежели на межкомнатные двери.

Легкие петли предназначены для мебели.

Пару слов о выборе

• Первое на что нужно смотреть это вес. Петли из латуни, стали и нержавейки не могут быть легкими;
• Сейчас продаются петли с двумя и четырьмя подшипниками, естественно, чем больше подшипников, тем надежней конструкция;
• Возьмите петлю в руки постарайтесь расшатать ее в горизонтальной плоскости, как показано на фото ниже. Наличие люфта говорит о низком качестве и плохой подгонке деталей между собой. Дальше этот люфт будет только увеличиваться, меньше его сделать невозможно.

Проверьте чтобы не было люфта в районе подшипника.

Устанавливаем бабочку за 4 шага

Закрепить такую петлю действительно не сложно, но бабочки очень чувствительны к ошибкам при монтаже, плохо установленный механизм очень быстро сломается.

Шаг № 1. Разметка

Сначала нам нужно разметить место установки петли. Абсолютно все петли для межкомнатных и входных дверей устанавливаются на расстоянии 200 – 250 мм от края, причем как сверху, так и снизу. Берем рулетку и на полотне отмечаем карандашом точку, где будет начинаться петля.

Размечаем место установки петли.

Запомните: внутренняя (маленькая) часть петли всегда крепится к дверному полотну, а наружная монтируется на короб.

Дальше нужно поставить метки под саморезы. Карандашом размечать неудобно, лучше для этих целей использовать шило, в этом случае вы как бы накерниваете точку и саморезу уже сложнее уйти в сторону. Вначале намечаете 2 крайние точки, если петля сместиться вы сможете все исправить за счет 2 средних отверстий.

Начальная разметка шилом.

Шаг № 2. Крепление петли к дверному полотну

Загонять саморезы сразу в двери крайне не желательно, вначале под них высверливаются небольшие отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра самореза, стандартный саморез 3,5 мм, значит, сверло берем 2,5 мм.

Высверливаем отверстия под саморезы.

Теперь ставим на место петлю, вкручиваем оба самореза и откидываем ответную планку, чтобы замерить зазоры между краями петли и дверным полотном, они должны быть одинаковыми.

Проверяем зазор.

Если обнаружена ошибка, как в нашем случае, то один из саморезов выкручивается и петля регулируется.

Регулируем зазоры между петлей и полотном.

Дальше ошибку мы будем исправлять за счет средних отверстий. Точно также мы накерниваем шилом одно из средних отверстий, после чего высверливаем и загоняем в него саморез.

Фиксируем петлю после регулировки.

Если петля стоит ровно, то можно засверлить оставшиеся отверстия, загнать в них саморезы и переходить к следующему шагу.

Шаг № 3. Разметка на коробе

В идеале установка петель делается еще до монтажа дверного короба, но если короб уже врезан, то вам придется вставлять в него дверь и регулировать ее положение при помощи клиньев.

Когда все совмещено, отмечаем на коробе точки монтажа петель, причем если вы купили петли такие же, как на фото, то верхнюю и нижнюю шляпки минусуем потому как они выступают за пределы пластины. После чего убираем двери и прорисовываем разметку на коробе.

Разметка на коробе.

Шаг № 4. Крепление петли к коробу

Если к полотну петля крепилась с небольшими зазорами по краям, то к коробу она крепится вплотную. В остальном технология абсолютно такая же:

Крепление петли к коробу.

• Прикладываете и накерниваете шилом 2 крайних отверстия;
• Высверливаете отверстия под саморезы и загоняете в них саморезы;
• Проверяете правильность установки и если все в порядке, загоняете 2 оставшихся самореза.

Установленная петля бабочка.

Не забывайте, что установка петель это только часть дела, за ними еще нужно правильно ухаживать, а главное вовремя смазывать, обо всех тонкостях этого процесса можно узнать «здесь».

Самое безобидное, что может быть это неправильный отступ от края полотна. Если петли установлены правильно, но слишком близко к краям, то вы просто испортите внешний вид.

Слишком малое расстояние до края полотна.

Следующая и наиболее распространенная ошибка это когда люди путают места установки, маленькую внутреннюю часть петли крепят к коробу, а большую наружную к полотну. Такая установка опасна по нескольким причинам.

Если наружная часть петли проходит по краю полотна, то отверстия будут на расстоянии в пару миллиметров от края, соответственно, стоит вам чуть перекосить саморез и он вылезет сбоку или может попасться сучок и тогда наружная кромка вообще отломится.

Отверстия слишком близко к краю.

При правильной установке, отверстия маленькой части бабочки будут находиться практически по центру дверного полотна, а значит опасаться каких-либо трещин и перекосов не стоит.

Правильная установка петли на полотно.

С коробом дела обстоят не лучше. На фото видно, что отверстия находятся слишком близко, а толщина облегченного короба маленькая, соответственно при нагрузке он может лопнуть.

Внутреннюю часть бабочки крепить к коробу нельзя.

Кроме того, короб к стене обычно крепят анкерами в 3 местах – это две точки под петлями и одна в районе замка. Если сделать все как положено, то у нас останется 2 места, куда можно загнать анкер и прикрыть его петлей, в противном случае анкер будет видно, что также не очень хорошо.

Точки в которые можно загнать крепежные анкера для короба.

Есть еще один нюанс, при монтаже все петли должны быть строго параллельны относительно друг друга, Малейший перекос по вертикали или горизонтали приведет к тому, что дверь начнет «играть» и в конце концов петля лопнет или вырвутся саморезы.

Перекос петли по вертикали и горизонтали недопустим

Какие петли лучше врезные или накладные

Накладные дверные петли без врезки

Карточные дверные петли появились не так давно, но уже завоевали признание как у покупателей дверей, так и у мастеров установки. Это объясняется тем, что петли-бабочки не требуют врезки в места установки, отчего монтаж получается легким и простым. Нужно лишь приложить и зафиксировать входящими в комплект саморезами. Из статьи вы узнаете о достоинствах и недостатках изделия, а также о способе установки.

Накладные петли

Считается, что дверные накладные петли ненадежны и пригодны только для легких межкомнатных полотен. Однако сегодня при их изготовлении применяются самые передовые и надежные материалы: сплавы стали, латунь, нержавеющая сталь, которые расширяют сферу их применения. Для того чтобы достигнуть плавности открывания полотна, а также для увеличения срока службы, в изделии может находиться от двух до четырех шариковых подшипников.

Петля-бабочка проходит обработку качественным гальваническим покрытием. Выпускается в следующих цветах: бронза, медь, хром, матовый. После установки приобретают вид обычных петель. Но все же некоторые серьезные профессионалы относятся к подобным нововведениям настороженно и предпочитают традиционные накладные петли с дверной врезкой.

Конструктивные особенности, плюсы и минусы

Сначала необходимо рассмотреть конструкцию данных моделей. По виду они напоминают бабочку, отчего и получили такое название. Относятся к категории карточных моделей, так как состоят из двух неразъемных частей.

В чем отличия от обычных врезных петель? Стандартные образцы устанавливаются на предварительно обработанные поверхности. Сначала необходимо снять несколько миллиметров материала, сделать углубление на двери и коробе, затем уже приступать к монтажу. Накладные виды не нуждаются в подготовке и крепятся непосредственно на облицовку полотна.

Данная установка без врезки обеспечивается рядом нюансов.

При закрывании двери обе половинки изделия должны приводить к плотному прилеганию торца двери к лутке. Данная конструкция пластин позволяет это сделать. Обычные модели имеют прямые и цельные поверхности, из-за чего их требуется углублять в материал. Петля-бабочка представляет собой две части одной пластины, при закрывании двери одна входит в другую, не оставляя зазоров, напоминает пазл.

Преимущества петель без врезки:

• Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
• Не делятся на правые и левые модели, являются универсальными.
• Эстетический вид без следов манипуляций с древесиной.
• Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
• Дешевизна и широкое распространение.
• Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

• Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
• Со временем не исключены перекосы, которые являются препятствием движению двери.
• Подобные изделия пригодны только для легких дверных установок.
• Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Поэтому в связи с перечнем недостатков некоторые предпочитают все же врезные модели. Если вы новичок в установке дверного полотна, тогда накладной вариант именно для вас.

Как же крепятся подобные изделия? Чтобы произвести монтаж петель-бабочек вам потребуются следующие инструменты:

Сначала требуется выбрать место крепления. Для этого с помощью рулетки нужно отмерить около 20-25 см от верхнего и нижнего края полотна. Это станет отправной точкой для каждой петли. Чтобы снизить давление на верхнюю петлю, крепите нижнюю дальше от края.

Так как монтаж производится без врезки, сразу приложите пластину к торцу двери и наметьте будущие отверстия шилом. После этого, осторожно просверлите их, это нужно для того, чтобы в полотно можно было без усилий закрутить саморезы.

Затем нужно определиться с местом крепления пластин на коробе двери. Для этого приложите дверь и примерно наметьте их расположение. После этого открутите петли и более точно отметьте точки сверления.

Все отверстия готовы, значит, настало время для прикладывания полотна к проему с фиксацией обеих пластин саморезами. Проверьте движение двери. ведь в некоторых случаях возникают дефекты, их, впрочем, несложно устранить.

Возможные проблемы и методы их устранения

Так как качественную установку петель без врезки можно произвести только в условиях ровного полотна и прямой лутки, поэтому в процессе монтажа могут возникнуть некоторые недочеты. Самой распространенной проблемой является образование пространства между пластиной и коробом. Это приведет к тому, что дверь не сможет плотно закрыться, со временем же вся конструкция расшатается и станет затирать порог.

Чтобы устранить подобную проблему, понадобится прокладка, она изготавливается из картона, резинки или спички. Естественно, это немного повлияет на качество соединения, но зато петли примут нужное положение.

Важно! Некоторые накладные петли продаются с дополнительной деталью, которая обеспечивает смещение сторон изделия для плотного смыкания двух половинок пластины.

Второй способ заключается в доработке конструкции. превращая накладную модель в полунакладную. Другими словами, одну часть нужно будет врезать, обычно для этого выбирают большую пластину на коробе. Произвести такой маленький срез очень непросто, особенно если учесть форму модели.

Правильная установка обеспечит дверям бесшумное движение и плотное закрытие. В противном случае лучше обратиться к старому проверенному варианту врезных петель.

Накладная система крепления без врезки обуславливается эстетическими соображениями. Как бы аккуратно мастер ни совершил манипуляции, ему не удастся в полной мере сохранить целостность и декоративную составляющую двери. Поскольку исключается потребность вмешиваться в капризную ламинированную поверхность, полотно с подобным креплением целесообразно рассматривать для спален, гостиных, кабинетов и других помещений, где важен стилистический подход.

Сегодня врезные модели все еще остаются наиболее востребованными. Этот выбор стоит сделать, если двери слишком массивные и требуется более прочная и надежная конструкция, при этом не важна декоративность.

Какие петли для межкомнатных дверей лучше?

Петли (навесы) – это важный элемент дверной фурнитуры, обеспечивающий открывание/закрывание двери. Целесообразный выбор петель чрезвычайно важен для того, чтобы двери функционировали надлежащим образом. Дверная фурнитура должна обладать высокой прочностью, долговечностью, износостойкостью, привлекательным дизайном, плавностью хода. Петли могут различаться по конструктивным особенностям, размерам, форме, материалу изготовления. Какие петли для межкомнатных дверей лучше?

Классификация по месту установки

Дверные петли могут классифицироваться по месту установки:

• Для входных дверей. Изделия характеризуются повышенной прочностью, благодаря чему способны выдерживать много циклов открывания и закрывания. Также они предотвращают вероятность снятия створок и защищают от попадания в квартиру злоумышленников.
• Для межкомнатных дверей. К подобной фурнитуре предъявляются не столь строгие требования по прочности, однако она отличается более привлекательным дизайном. Рассмотрим особенности выбора фурнитуры для межкомнатных дверей более подробно.

Материалы изготовления

Для изготовления дверных петель используются такие основные материалы:

• Латунные. Петли из латуни пользуются наибольшим спросом благодаря высоким эксплуатационным характеристикам: прочность, пластичность, высокий срок службы. Изготавливается фурнитура из латуни методом литья. Для повышения эстетических свойств она может быть покрыта различными красками и лаками.
• Из нержавеющей стали. Стальные петли характеризуются наиболее высокими прочностными свойствами и высокой стойкостью к коррозии. Они способны выдерживать значительную массу двери. Изделия из стали могут покрываться хромом или полироваться.
• Латунированные. Петли выполняются из стальных, цинковых и алюминиевых сплавов, покрываются латунью для повышения устойчивости к коррозии. Они отличаются низкой ценой, но по надёжности уступают латунным и стальным вариантам.

Как выбрать петли для межкомнатных дверей?

Выделяют такие разновидности дверных петель.

1. Накладные. Это традиционные навесы, которые характеризуются простой и надёжной конструкцией. Состоят из двух металлических пластин (карт) со стальным стержнем между ними. Через отверстия, расположенные на картах, выполняется ввинчивание шурупов в полотно и коробку.

Преимущества:

• универсальность;
• долговечность;
• взломоустойчивость;
• простой монтаж и обслуживание;
• умеренная стоимость.

Недостатки:

• возможность монтажа только на дверь с ровными гранями;
• при массе створки более 25 кг требуется установка добавочных петель.

2. Универсальные (неразъёмные). Подобные петли весьма востребованы благодаря широкой сфере применения: они могут устанавливаться на входные и межкомнатные двери, барные створки, мебельные дверцы и т. д. Неразъёмные конструкции не рекомендуется устанавливать там, где потребуется часто снимать двери.

Достоинства:

• открытие направо и налево;
• высокая надёжность;
• долговечность;
• низкая шумность;
• умеренная цена.

3. Врезные правые и левые. Предусматривается врезание в полотно и коробку. Существует следующая классификация изделий по способу открывания двери: левые – дверная ручка расположена справа и открывается левой рукой на себя, правые – наоборот. В Европе петли классифицируются по направлению движения. При подборе оптимального варианта следует руководствоваться правилами пожарной безопасности. Достоинство подобной фурнитуры – возможность быстрого демонтажа межкомнатной двери с коробки. Недостаток – некоторые люди путаются, с какой стороны открывать дверь.

4. Угловые. Назначение – монтаж дверей с притвором. Угловые петли устанавливаются на торец двери и фиксируются посредством саморезов. Благодаря специфической форме изделий обеспечивается плотный притвор межкомнатной двери. Однако скрыть их нельзя.

5. Ввертные (вворачиваемые). Такие петли состоят из двух цилиндрообразных частей («бочонков»). Предусматривается монтаж одного «бочонка» к полотну, а другого – к коробке. Изделия бывают двух-, трёх- и четырёхштырьковыми.

Рекомендуется устанавливать ввертуню фурнитуру только на прочные дверные полотна, чтобы не возникало трещин и перекосов. Скрыть ввертные петли помогают декоративные колпачки, подбираемые с учётом тона дверного полотна.

Преимущества:

1. простота установки;
2. возможна регулировка по высоте;
3. универсальность.

Недостатки:

• возможно использование лишь на дверях с четвертью;
• нежелателен монтаж на хрупкие полотна.

6. Скрытые. Отличительная особенность скрытой фурнитуры – незаметность, когда дверь закрыта. Поэтому межкомнатные двери выглядят весьма презентабельно. Такая фурнитура относится к элитному классу. Скрытые навесы бывают универсальными, право- левосторонними. Рекомендуется отдавать предпочтение моделям, предусматривающим регулировку в трёх плоскостях. Регулировка способствует ровному расположению навесов.

Достоинства:

1. прочность;
2. безопасность;
3. долговечность;
4. эстетичность.

7. Двухсторонние. Сфера применения – монтаж офисных межкомнатных дверей. Навесы обеспечивают возможность открытия двери в обе стороны, что весьма полезно при прохождении значительного людского потока. Они несколько напоминают карточные, однако дополнительно оснащаются третьей пластиной, по бокам которой имеются две оси вращения.

8. Внутренние врезные «папа-мама». Достоинство фурнитуры – возможность быстрого демонтажа и монтажа. «Папа» – это половинка петли, которая прикручивается на коробку и оснащается штырьком, а «мама» крепится к двери и насаживается на первую.

9. Карточные петли «бабочка». Эти петли относятся к накладным изделиям. Они называются «бабочками» из-за своего сходства с крыльями бабочки. Для монтажа петель требуется прикрутить навесы посредством саморезов к коробу и торцу полотна. Одна часть фурнитуры прячется внутри другой. Такие петли рекомендуются для семей с небольшим бюджетом.

10. Итальянские (торцовые). Устанавливаются вверху и внизу полотна с торца, что обеспечивает их маскировку. Рекомендуются для межкомнатных дверей с малой и средней массой, но не для тяжёлых дверей.

Специфика выбора

При выборе подходящего типа дверных петель необходимо учитывать конструкцию дверей и проёма.

Основополагающими факторами при выборе являются:

• наличие притвора;
• масса и ширина полотна;
• частота использования дверного прохода;
• сторона открывания межкомнатной двери;
• степень взломоустойчивости.

Кроме того, требуется учитывать специфику интерьера помещения. Довольно привлекательно будут смотреться кованые навесы, позволяющие создать оригинальную обстановку под старину.

Крайне рекомендуется отдавать предпочтение фурнитуре от проверенных производителей, предлагающих высококачественную продукцию:

1. AGB;
2. Justor;
3. Apecs;
4. FUARO;
5. Sillur;
6. Avers;
7. СТРОЙИНЖИНИРИНГ и др.

Количество петель для дверей разной массы

В зависимости от массы межкомнатной двери определяется количество устанавливаемых петель:

1. масса 25-40 кг – рекомендуется использование двух петель, располагающихся вверху и внизу двери;
2. масса до 60 кг – желательно установить дополнительный навес вверху;
3. масса более 80 кг – рекомендуется установить четыре петли, расположенные равноудалено друг от друга.

Правильный уход

Рациональный уход за петлями позволяет предотвратить неприятный скрип дверей, нарушающий домашний уют.

При смазке дверных петель используются такие средства:

• машинное масло;
• растительное масло;
• карандашный грифель;
• смазка WD-40;
• литол;
• воск/парафин.

Перед смазкой петель необходимо установить, какой элемент механизма является источником неприятных звуков: наружная или внутренняя часть. Если на наружной части навеса отсутствуют сильные потёртости, следует смазать внутреннюю.

Покупка петель в интернет-магазине

Как правильно выбрать петли для межкомнатных дверей? Желательно приобретать товары не на стихийном рынке, а в специализированных интернет-магазинах, например Опторинг. Это выгодно по следующим причинам:

1. гарантия качества товара;
2. большой выбор изделий;
3. своевременная доставка к месту назначения;
4. быстрая связь с менеджерами;
5. только надёжные материалы;
6. наличие проверенных брендов;
7. возможность быстрого выбора оптимального варианта;
8. положительные отзывы клиентов;
9. приемлемая стоимость.

Как выбрать дверные петли для межкомнатных дверей? Правильный выбор – это довольно ответственная задача, поскольку качественная фурнитура обеспечивает длительное и надёжное функционирование двери. Важно, чтобы выбранная модель соответствовала конструктивным особенностям и стилю межкомнатной двери. При этом не следует выбирать дешёвые навесы от малоизвестных производителей, которые обладают не самыми высокими эксплуатационными характеристиками.

виды, конструкции, отличия, 20 фото

Дверные петли – то, на чем держится дверь и то, что делает ее функциональной. Это важнейшая часть дверной фурнитуры. Поэтому о них – со всей серьезностью.


Накладная дверная петля «бабочка»

Классификация дверных петель

Неправильно подобранные петли могут стать причиной многих неудобств, перекоса дверей и лишних трат. Поэтому давайте прежде всего разберемся в разновидностях. Дверные петли классифицируют по нескольким признакам:

• по месту установки;

• по способу крепления к коробке;

• по материалу изготовления;

• по типу конструкции.


Дверная фурнитура

По месту установки – либо петли для входных дверей, либо для межкомнатных. Понятно, что входные петли более прочные и массивные. Конструктивной особенностью входных петель является также то, что они часто снабжены специальным механизмом, предупреждающим их снятие.

Конструктивные особенности дверных петель


Врезные петли почти не видны

Мы дальше будем говорить об обычных внутриквартирных дверях. Конструктивно они подразделяются на несколько разновидностей:


Дверные петли – важнейшая часть фурнитуры

5. jpg

Разнообразие дверных петель


Накладные петли могут стать украшением двери


Дверь со скрытыми петлями

• скрытые;

• двусторонние.

Теперь – о каждой разновидности более подробно.


Петли для стеклянных дверей

Карточные петли: плюсы и минусы


Накладные (карточные) петли

Карточные, съемные, накладные петли – наиболее простые из всех перечисленных и, пожалуй, самые распространенные. Они представляют из себя две пластины, на одной из которых имеется воронка, на другой – штырь, таким образом они крепятся друг к другу. Эти петли известны еще с незапамятных времен. Их ковали вручную кузнецы, и двух одинаковых изделий найти было нельзя. Сегодня, конечно, петли штампуются на конвейере и имеют стандартные размеры. Причины их неослабевающей популярности в том, что:

• Очень простой монтаж, крепится обычными шурупами.

• Позволяет быстро снять дверь с петель, когда это требуется.

• Они обладают высокой грузоподъемностью. Тяжелая дверь из массива дуба, например, им вполне по силам.

• Они долговечны. Гарантия – до 10 лет. На самом деле они порой переживают и саму дверь.

• Работают плавно и мягко.

Минусы в том, что надо знать сторону двери – левая петля, правая петля. Они друг друга никак не заменяют. Дверь с такими петлями подойдет не к каждому интерьерному стилю. Еще один недостаток является продолжением достоинства. Дверь легко снять с петель и унести.

Петля «бабочка» – это та же накладная петля, которая складывается до толщины одной карты из-за выреза, напоминающего крылья бабочки, откуда и название. У этих петель есть свои специфические достоинства и недостатки. Плюсы:


Петля «бабочка»

Минусов, к сожалению, больше:

• Низкая грузоподъемность. Тяжелую дверь из массива они не выдержат.

• Снять их, как обычные карточные петли, нельзя.

• К сожалению, они часто бывают низкого качества. Долгой службы от них ждать не приходится.

• Из-за низкой несущей способности этих петель двери часто провисают.

• Они видны на торце двери, что не очень эстетично выглядит.

Не так заметны врезные петли, которые являются разновидностью накладных. Для их установки делают углубление в торце монтируемой двери, затем петлю прикручивают шурупами. В результате при закрытой двери видны только поворотные оси пластин.


Врезные петли

Универсальные петли

Универсальные петли, как видно из названия, подходят для любой двери. Помимо этого обладают следующими достоинствами:

• Большая грузоподъемность. Может выдержать двери весом до 80 килограммов. Более тяжелых межкомнатных дверей просто не бывает.

• Очень долговечные работают так же долго, как съемные. При правильной установке переживут дверь.

Двери на таких петлях уже так просто не снять. Нужна отвертка и 5 минут времени. Еще один минус – подойдут не ко всякому интерьерному стилю. В обстановке хай-тек, например, они будут звучать диссонансом.

Особенности ввертных петель

Ввертные петли – это уже не6сколько другая песня. Они представляют из себя две симметрично расположенные части с отверстиями для крепежных шурупов. Вместо пластин у них цилиндры, которые вворачиваются в дверную раму и в дверную створку. Лучше всего они подходят для дверей с «европритвором». Мода на эти петли пришла к нам как раз оттуда. Давайте оценим их достоинства и недостатки. Достоинства:


Ввертная петля

• Они практически не видны, дверь выглядит аккуратно.

• Их можно регулировать, они позволяют устранить перекосы.

• Самые дешевые из того, что предлагает рынок.


Ввертная петля в двери

А вот и недостатки:

• Поскольку они вкручиваются прямо в дверь, полотно должно быть достаточно толстым.

• Низкая грузоподъемность, не более 30 килограммов.

• Монтаж несколько сложнее, для него нужен шаблон.

• Двух петель, как правило, не достаточно. Даже легкие двери рекомендуется вешать на три петли.

• Дверь с коробки снять невозможно без отвертки.

Для наших стандартных дверей ввертные петли не подходят.

Угловые и двусторонние петли


Маятниковая петля

Угловые петли отличаются от обычных накладных только тем, что вместо пластин у них профильные уголки. Крепятся шурупами врезным способом, подходят для дверей с притвором. Двусторонние петли – еще одна разновидность карточных навесов. Они характерны тем, что позволяют двери открываться в обе стороны – внутрь и наружу. Их еще называют барными, и устанавливают их обычно в общественных или питейных заведениях. Внутри квартиры – не целесообразно.

Скрытые петли


Скрытые дверные петли в интерьере

Скрытые петли, их еще называют потайными, потому что при закрытой двери их совершенно не видно. Имеют как минимум три поворотных оси и монтаж их довольно сложен. Такими петлями двери снабжаются прямо на производстве. Найти их в магазинах очень сложно. Они позволяют регулировать дверь в трех плоскостях – по горизонтали, вертикали и по силе прижима. Для этого достаточно просто подкрутить винты, не снимая полотно. Это те самые двери, которые полностью подойдут к современным стилям – хай-тек, модерн, футуризм и так далее. Ну а теперь разоблачим это новшество:

16. jpg

Скрытые петли

• Имеют малый угол распахивания. Крупногабаритные предметы через такую дверь не внесешь.

• Их не видно только при закрытой двери. При открытой вся конструкция наружу.

• Особые требования к толщине полотна. Дверь должна быть не тоньше 4 сантиметров.

• Сложная дорогостоящая врезка.

• Снять дверь с петель, если понадобится ремонт, очень сложно.

• Сами петли тоже очень дорогие.

Имеет ли смысл устанавливать в квартире такие петли – решать вам. К тому же если вы бескомпромиссный поклонник остро современных стилей, то это единственный вариант.

Из чего изготавливают дверные петли

Что касается материала изготовления, то здесь нет большого разнообразия. Петли делают из нержавеющей стали, из латуни. Их покрывают эмалью, хромируют, делают их «под золото», «под бронзу» и так далее. Вкратце – характеристика этих материалов.

Петли из латуни не подвержены коррозии и истиранию. Однако, со временем могут потемнеть. Другое дело, если это латунно-цинковый сплав. Ему не страшна коррозия и он очень прочен.

Стальные петли – самые дешевые, это обычная штамповка. Да, они прочные, но со временем может появиться скрип. Если это обычная сталь, не нержавейка, то значит еще подвержена коррозии.

Как выбрать дверные петли

И начнем с самых простых и распространенных – карточных съемных петель. На что обратить внимание?

• Выясните, левые или правые вам нужны петли. Это довольно просто: если дверь на себя открывается левой рукой, вам нужны левые петли. Если правой – правые. Ключевое слово «на себя».

• Определите, насколько толщина карт соответствует габаритам вашей двери.

• Выберете материал – сталь или латунь. Латунь меньше скрипит и мягче ходит. Но стоят такие петли в несколько раз дороже стальных.

• Проверьте, есть ли в петле подшипники. Они обеспечивают более плавное хождение двери и продлевают срок службы петель.

• Ищите накладные петли с регулировкой по высоте. Если дверь провиснет (а это почти неизбежно), ее можно будет подтянуть отверткой.

К универсальным петлям требования те же самые. Кроме «левая-правая где сторона». Более жесткие – к подшипникам. Они должны быть обязательно. Ввертные петли выбирайте так, чтобы их можно было отрегулировать в трех измерениях. Помните об особых требованиях к толщине полотна. Таких петель на двери должно быть не меньше трех. Имейте ввиду, что ввертные петли встречаются левые и правые. Обязательно уточните этот момент перед покупкой.

Самое сложное – правильно подобрать невидимые петли. Тут важно обратить внимание на следующие параметры:

• Они могут быть универсальными, правыми или левыми. Учтите прежде всего это

• Имеет ваша дверь наличники, или нет. Это тоже важно.

• Допустимая толщина дверного полотна – один из основных критериев, определяющих, годятся ли вообще такие петли.

• Сколько точек опор имеют петли. От этого зависит мягкость их хода.

• Предельная грузоподъемность. Петли-невидимки – большие неженки, их предельная нагрузка – 40 килограммов. Так что хорошая дверь из массива им не по зубам. Да, бывают петли, которые выдержат и 120 килограммов, но стоят такие очень дорого.

Установка петель на двери: пошаговые инструкции

Содержание

• 1 Разновидности дверных петель
• 2 Подготовка необходимых инструментов
• 3 Правильное нанесение разметки
• 4 Правильный монтаж дверных петель
  • 4.1 Установка врезных петель
  • 4.2 Установка накладных петель
  • 4.3 Установка ввертных петель

Установка петель на двери – важный этап монтажа дверного полотна и коробки. С одной стороны, данный процесс не вызывает никаких проблем, так как сводится к установке самих петель и закреплении дверного полотна, а с другой — требует временных затрат, а также терпения и наличия необходимых для монтажа инструментов. Перед тем, как установить дверные петли своими руками, задумайтесь о том, сможете ли вы добиться высокого качества работы. Именно от правильности монтажа петель и дверей на них, во многом зависит дальнейшая их эксплуатация.

Монтаж дверных петель на полотно

Разновидности дверных петель

Особенности установки тех или иных петель будут зависеть от их разновидности. Петли классифицируются по особенностям строения и крепления на три основных вида:

• Накладные. Состоят из двух одинаковых частей, скрепленных между собой. Одна часть закрепляется на дверной коробке, другая – на полотне. Также есть универсальные петли, которые представляют собой единое целое. Установка накладных петель не требует специальных навыков и является наиболее простой и доступной каждому.

Дверные петли накладного типа

Врезные. Отличаются более сложной и длительной установкой, для которой необходимо специальное оборудование и навыки работы с ним. Сложность монтажа компенсируется широким распространением врезных петель, а также их надежностью и долговечностью.

• Ввертные. Крепятся при помощи штырьков с резьбой – они вворачиваются в дверное полотно, тем самым надежно закрепляясь на его поверхности. Обычно устанавливаются в количестве трех штук на одну дверь, отличаются количеством крепежных штырьков.

Три вида ввертных петель для дверей

Также существуют скрытые дверные петли, которые отличаются высокой сложностью установки, но гарантируют отличную защищенность и безопасность жилья.

Подготовка необходимых инструментов

Процесс установки немыслим без набора определенных материалов, инструментов и оборудования, необходимого для работы. Так, перед началом монтажа следует подготовить:

• дверные петли.
• шуруповерт и набор шурупов.
• карандаш (необходим для нанесения разметки).
• набор деревянных клиньев для выравнивания конструкции.
• строительный уровень.
• молоток и стамеска.

После того, как вы убедились, что в рабочей зоне есть перечисленные выше инструменты и материалы, можно приступать к монтажу дверных петель.

Правильное нанесение разметки

Установка дверных петель на глаз недопустима – даже небольшая погрешность может привести к перекосу и деформации дверного полотна и конструкции. Разметка выполняется карандашом следующим образом:

1. Приложите петли на места предполагаемой установки. Размещение петель должно осуществляться с минимальным отступом от краев двери (верх и низ) на 20 сантиметров.
2. Обведите приложенные к дверному торцу петли карандашом, после чего отложите их.
3. С помощью стамески и молотка сделайте углубления в размеченных областях, необходимые для установки врезных петель.

Общий вид выреза под дверную петлю

Перед тем, как установить петли на дверь, необходимо разметить дверную коробку. Данная операция потребует сноровки и терпения, чтобы правильно определить место установки петли:

1. Установите полотно в коробку и зафиксируйте посредством деревянных клиньев так, как она должна будет находиться в установленном состоянии. Для выравнивания дверного полотна следует воспользоваться строительным уровнем.
2. После выравнивания полотна отметьте на коробке места соприкосновения дверных петель с дверью.
3. Как и в случае с дверным полотном, посредством молотка и стамески сделайте необходимое число углублений под установку дверных петель.

Уже врезанная в дверной проем петля

Правильный монтаж дверных петель

Установка врезных петель

Врезка петель в межкомнатную дверь – наиболее сложная процедура из всех возможных, поэтому освоив ее, вы сможете без труда установить накладные и вворачиваемые петли. Процедура монтажа врезных петель выглядит следующим образом:

1. Утопите петли в сделанных на предыдущих этапах работы углублениях на двери.
2. При помощи шуруповерта проделайте отверстия в дереве под петли.
3. Возьмите подходящие по диаметру шурупы и посредством шуруповерта закрепите с их помощью петли на дверном полотне.
4. Установите дверь в дверном проеме и закрепите ее деревянными клиньями.
5. Утопите петли в сделанных углублениях, после чего повторите шаги 2-3.

Крепление петель на полотно

Во время монтажа внимательно следите за тем, чтобы дверь ровно стояла в коробке и не смещалась в процессе установки. Перед тем, как навесить дверь на петли, тщательно выровняйте ее в дверном проеме при помощи строительного уровня (как при разметке).

Установка накладных петель

Это наиболее простой в использовании способ, который не требует врезки и предварительной подготовки двери и дверной коробки (без создания углублений). Простота заключается и в конструкции таких петель, и в особенностях монтажа – не надо думать, как приварить петли и как можно прочнее закрепить их в гнезде.

Монтаж похож на установку врезных петель, однако детали устанавливаются не в специальные углубления, а просто прикручиваются к торцу двери и коробки при помощи шурупов. Как и в предыдущем случае, важно поддерживать правильное положение дверного полотна в пространстве на всем протяжении монтажа петель.

Петли накладного типа просто прикручиваются

Установка ввертных петель

Монтаж ввертных дверных петель не вызовет проблем даже у начинающего мастера. Как правило, установка сводится к выполнению трех простых шагов:

1. Перед тем, как поставить петли на дверь, необходимо просверлить в дверном полотне отверстия по специальному шаблону, который обычно идет в комплекте с петлями. Гнезда под петли высверливаются как на двери, так и на коробке, на одном уровне.

Процесс сверления отверстий

2. Следующий шаг – установка петель на свои места. Одна половинка ставится на дверь, вторая на коробку.
3. Заключительный этап – «нанизывание» дверных петель на коробочные. На этом простой монтаж петель завершается.

Установка петель на места

После завершения установки рекомендуется смазать дверные петли, чтобы предотвратить скрип при открывании и закрывании дверей, а также продлить срок службы дверных петель. Если у вас остались вопросы по поводу правильной установки дверных петель, вы можете получить дополнительную информацию из видео (а также закрепить уже полученные из данной статьи сведения), которое можно найти и воспроизвести ниже.

накладные, потайные, универсальные и другие виды

Автор Michael На чтение 8 мин Просмотров 810 Опубликовано Сен 28, 2016

Межкомнатные и входные двери должны не только надежно защищать дом от проникновения нежеланных гостей, но и радовать глаз своим внешним видом, обладать соответствующими своему назначению эксплуатационными характеристиками.

При выборе и оформлении дизайна дома огромную роль играют петли для дверей, так как их неудачный подбор может испортить не только дверное полотно, но и весь интерьер жилища.

Также плохие петли могут привести к появлению проседания или перекоса полотна, неплотному прилеганию створок к коробке двери, неприятным скрипам.

Содержание статьи

1. Классификация петель
2. Виды петлей по способу установки
3. Универсальные и разъемные петли
4. Универсальные петли
5. Разделение петель по типу конструкции
6. Накладные и врезные
7. Вкручиваемые (ввертные) петли
8. Угловые петли
9. Скрытые петли
10. Двухсторонние петли
11. Классификация петель по материалу изготовления
12. Петли для складных дверей

Классификация петель

Выбор петель на двери огромен и представлен изделиями от сотен производителей, которые разделяются по следующим принципиальным признакам:

• Месту установки;
• Принципу устройства разъема;
• Способу закрепления на коробке;
• Материалу изготовления;
• Типу и особенностям конструкции.

При этом необходимо уточнить, что выбор петель нужен только для межкомнатных и входных дверей, сделанных из МДФ или дерева. Двери, изготовленные из иных материалов, как правило, оснащаются навесами и соответствующей фурнитурой производителем и входят в комплект поставки.

Виды петлей по способу установки

В зависимости от того, где будут устанавливаться двери и каково их предназначение, петли разделяются на два вида:

• Для межкомнатных дверей;
• Для входных дверей.

Так как входные двери отличаются от межкомнатных существенно большим весом и массивностью, петли для них несколько крупнее своих межкомнатных аналогов. Основной конструктивной особенностью дверной фурнитуры является комплектация петель специальным противосъемным механизмом, препятствующим приподнятию и снятию входной двери злоумышленниками.

Именно с этой целью на их крыльях устраиваются впадины и выступы, совмещающиеся при закрытии створки и не дающие двери подняться даже под нажимом подручного инструмента.

Универсальные и разъемные петли

Такие виды простейших петель для дверей как разъемные позволяют приподнять и снять створку, не прибегая к откручиванию крепления. Съемные петли в народе на протяжении длительного времени называют «навесами», такое название прочно вошло в обиход.

Конструкция навесов состоит из двух частей, остроумно названных «папой» и «мамой», этот термин используют многие специалисты и пользователи в некоторых странах.

Универсальные петли

Универсальные петли для межкомнатных дверей придется открутить, если имеется необходимость снятии створки. Они подходят для дверных конструкций, открывающихся как наружу, так и внутрь, что можно считать несомненным плюсом. Однако, необходимость откручивания крепежных элементов доставляет определенные неудобства и потерю времени, что следует отнести к жирным минусам.

Разделение петель по типу конструкции

По конструктивным особенностям петли для дверей разделяются на следующие виды:

• Врезные;
• Ввертные;
• Накладные;
• Угловые;
• Двухсторонние;
• Потайные.

Каждый тип конструкции обладает своими недостатками и преимуществами и заслуживает отдельного рассмотрения.

Накладные и врезные

Основные конструктивные элементы врезных и накладных петель полностью идентичны.

Оба вида представляют собой карточные петли, закрепляющиеся и на коробке, и на полотне двери. Отличие заключается лишь в способе проведения подготовительных работ: накладные петли для межкомнатных дверей не требуют особой подготовки поверхности, в то время как для врезных в коробке и в торце полотна устраиваются небольшие углубления, в которых утапливается пластина карты.

Накладные петли используются с древнейших времен. Изготавливались они из стали — искусные кузнецы получали прочное и красивое изделие, пусть и не отличающееся симметрией современных петель. Петли были надежными и обладали достаточно большими размерами.

В наши дни дизайнерские решения при производстве накладных петель вновь возвращаются к незабвенному стилю «ретро». Они все чаще изготавливаются «под старину» и находят себе место как в частных загородных домах, так и в квартирах.

При выборе накладных петель в качестве крепления двери в первую очередь уделяется внимание простоте их конструкции и монтажа — петли просто закрепляются на шурупы, а дверь вставляется в коробку при помощи подручных средств без использования каких-либо хитроумных приспособлений.

Интереснейшей конструкторской идеей для традиционной и консервативной плоской карты считается такой вид накладных петель как петля-бабочка. Она складывается до толщины обыкновенной карты благодаря замысловато устроенному вырезу, имеющему форму крыльев бабочки. Для таких петель нет необходимости выполнять выборку ни в коробке, ни в теле створки.

Врезные петли по своей конструкции и способу крепления полностью идентичны накладным. Отличие заключается лишь в том, что они врезаются в торец устанавливаемой двери и закрепляются шурупами. При нахождении двери в закрытом положении немного заметны лишь части пластин, закрывающие поворотную ось.

Помимо разделения на «с врезкой» и «без врезки», накладные и врезные петли на двери также могут быть универсальными и разъемными.

По сложившейся традиции, врезные съемные петли называют врезными навесами, а универсальные — врезными петлями.

Основное отличие разъемных накладных петель от универсальных заключается в повышенной жесткости конструкции универсальной петли, что позволяет ей при существенно меньших габаритах выдерживать большую приложенную нагрузку, при этом провисание створки в проеме всегда минимально либо отсутствует вовсе.

Еще одним отличием таких модификаций накладных петель можно назвать разделение навесов разъемных по способу открывания на лево- и правосторонние. Универсальные же петли по такому принципу не разделяются — разницы в их установке для открытия двери не существует.

Вкручиваемые (ввертные) петли

Конструкция ввертных петлей состоит из двух расположенных симметрично частей, имеющих форму цилиндров, в которых проделаны отверстия для шурупов. «Бочонки», как их принято называть в народе, по своей функциональности считаются аналогами плоских карт. Одно крыло цилиндрической формы закрепляется посредством шурупов на створке двери, а другое — на коробке.

Петлевые ввертные механизмы относятся к универсальным, то есть подбирать петли на правую или левую сторону не нужно. Особенностью таких петель можно назвать тот факт, что после установки дверь снять будет уже невозможно — это как достоинство, так и недостаток ввертных петель. Ввертные петли допускается использовать только на дверях с четвертью (европритовором), дверное полотно, изготовленное по отечественным стандартам, не приспособлено к закреплению на такие навесы.

Угловые петли

Главным внешним отличием таких петель от врезных или накладных является закрепление на осевом стержне не простой пары плоских крыльев-пластин, а пары профильных уголков. Такая форма карт монтируется преимущественно на дверях с притвором.

Закрепление на торце двери осуществляется врезным способом посредством шурупов, а сами петли, пусть и удобно размещаются в проеме, легко заметны на фоне дверной конструкции.

Скрытые петли

Потайные петли для межкомнатных дверей заслуживают отдельного упоминания во многом благодаря своим эстетическим характеристикам — при нахождении двери в закрытом положении навесы совсем не заметны. Они, также как и вкручиваемые петли, относятся к универсальным, что можно отнести к еще одному достоинству такого типа навесов.

Конструктивной особенностью скрытых петель следует назвать наличие как минимум трех поворотных осей. Потайные петли устанавливаются достаточно непросто, потому для монтажа двери лучше воспользоваться услугами специалистов.

Двухсторонние петли

Двухсторонние петли позволяют створкам двери беспрепятственно открываться как в одну сторону, так и в другую.

Основное применение такие петли нашли в офисных дверях, в межкомнатных квартирных дверях их устанавливают очень редко — они там попросту не нужны.

Классификация петель по материалу изготовления

Материалы изготовления петель на двери не отличаются широким разнообразием.

Забытые в недавнем времени стальные изделия постепенно возвращают себе лидирующие позиции. Множество лет кузнецами совершенствовалась технология изготовления петель из чистой стали, но развитие алюминиевосплавных производств на некоторое время отодвинуло этот материал назад. Во времена Советского Союза в нашей стране петли из стали использовались преимущественно для производства обыкновенного ширпотреба без особых изысков и эстетических качеств, без какого-либо антикоррозионного или декоративного покрытия.

В наши дни установка простых стальных навесов на межкомнатные двери непопулярна, их используют преимущественно для уличных и садовых калиток, устанавливают на двери в нежилых помещениях. В квартирах сейчас устанавливается кованая дверная фурнитура, стилизованная «под старину» или петли из нержавеющей стали.

Основным преимуществом стальных навесов следует назвать высочайшую механическую прочность и устойчивость к истиранию. Навесы из нержавеющей стали также обладают высокой устойчивостью к воздействию влаги, температурным перепадам, а потому их активно применяют для навешивания входных дверей, выходящих на улицу.

Благодаря развитию дизайнерской мысли и усовершенствованию технологий широко распространены эмалированные петли или покрытые специальными химическими составами «под бронзу» или «под золото», латунью, хромированные. В качестве основного материала используются сплавы меди, стали, алюминия или цинка, покрывающиеся впоследствии спецсоставами в декоративных или антикоррозионных целях.

Ведущие мировые производители фурнитуры для дверей предпочитают изготавливать петли целиком из латуни, а не покрывать их напылением. Особенно это касается элитных и дорогих моделей. Такие навесы способны продолжительное время сохранять свои декоративные и эстетические свойства, а по износостойкости и прочности изделия из латуни ни в чем не уступают стальным.

Петли для складных дверей

Складные межкомнатные двери вошли в интерьер наших квартир сравнительно недавно. Нормальная эксплуатация дверей такой конструкции, состоящей из отдельных секций, обеспечивается специальной фурнитурой, идущей в комплекте.

Петли для складных межкомнатных дверей используются преимущественно врезные, специальной конструкции. Их цель — соединить створки, которых может быть несколько, сверху и снизу.

В каждом виде дверей используется свой тип фурнитуры, от качества которой зависит не только внешний вид, но и продолжительность эксплуатации двери.

Все, что вам нужно знать, чтобы выбрать правильный шарнир для коммерческих или жилых дверей, www.tmhardware.com

Темы, указанные в этой статье:

• Определите тип Highing
• • . Выбор правильного веса и несущей конструкции
  • Определение размера петли
  • Определение необходимого количества петель
  • Расположение петли
  • Как определить угловой радиус
  • Выбор шарнирного материала
  • Выбрать количество шарнирных кусочков
  • Больше типов шарниров (качание чистые петли, якорные петли, пружинные шарниры, петли поддержания)
  • Определите дверные руку

  7. Определение дверных

  7 определить.

  Типы стандартных петель:

  • Полная врезная: обе створки врезные, одна в двери, другая в раме. Пример: HBB1279



  Full Mortised	Full Surface	Half Mortised	Half Surface

  Вернуться к началу

  Выбор правильного веса и несущей конструкции

  В связи с разнообразием размеров и веса дверей петли делятся на три группы:

  • Тяжелые, шарикоподшипниковые (5-шарнирные) или антифрикционные (3-шарнирные): Для использования на тяжелых дверях использования высоких частот.
  • Стандартный груз, шарикоподшипник : Для использования на дверях среднего веса при средней частоте использования.
  • Стандартный груз, подшипник скольжения : Для использования на легких дверях с низкой частотой использования.
  • Жилой дом, подшипник скольжения : Петли тоньше, чем коммерческие с подшипниками скольжения.

  В расчеты веса двери желательно включить примерный вес дополнительной фурнитуры (дверные доводчики, устройства выхода и т.д.), которые будут установлены на двери.

  Несущие конструкции:

  • Подшипник скольжения — Петли не имеют специальной несущей конструкции. Это стандартные петли для использования на легких дверях в условиях низкой проходимости.
  • Подшипник качения (AB ) — Они изготовлены из скрытого эластичного конструкционного пластика, который обеспечивает самосмазывающуюся и очень прочную опорную поверхность. Нейлон действует как подушка для двери, но позволяет двери плавно двигаться по поверхности нейлона с чрезвычайно низким коэффициентом износа.
  • Шариковые подшипники (BB) — Шариковые подшипники спроектированы таким образом, чтобы переносить вес поворотного кулака на дорожки качения из специально закаленной стали, которые перемещаются по поверхностям подшипника. Цельная чашка защищает подшипники от влаги и пыли. Петли стандартного веса на шарикоподшипниках содержат 2 шарикоподшипника для дополнительной прочности. Петли с тяжелыми шарикоподшипниками оснащены 4 шарикоподшипниками для дополнительной плавности хода.

  Plain Bearing	Concealed Anti-Friction Bearing	2 Ball Bearings	4 Ball Bearings

  Вернуться к началу

  Определение размера шарнира

  Петли имеют 2 размера. Первый указывает на высоту, а второй указывает на ширину шарнира в открытом положении 90 080 .

  Height of Hinge:

    «, 2-1/4″, 2-1/2»

  Door Thickness	Door Width	Height of Hinge
  1-3/8″	To 32″	3- 1/2″
  1-3/8″	32″–36″	4″
  1-3/4 «	до 36″	4-1/2 «
  1-3/4″	36 «-48»	5 «
  1- 3/4″	Более 48″	6″
  2″, 2-1/4″, 2-1/2″	До 42″	5 2
  Более 42″	6″ (Коммерческий)

  Ширина шарнира:

  Важное примечание : ширина петли всегда относится к полному размаху створки, то есть в открытом положении.

  Эта таблица предназначена для основных размеров. Для получения более сложных измерений см. таблицу ниже с формулой.

  5 6 «

  Door Thickness	Standard Backset	Max Clearance Provided	Width of Hinge
  1-3/8″	1/4″	1-1/4 «	3-1/2″
  		1-3/4 «	4″
  1-3/4 «	1/4″	1 »	4 «
  		1-1/2″	4-1/2 «
  		2″	5 «
  		3″	6 «
  2″
  	2″ 1/4″	1″	4-1/2″
  		1-1/2″	5″
  2-1/2″		6 «
  2-1/4″	1/4 «	1″	5 «
  		2″	6 «
  2-1/2″	1111111119
  		2-1/2 «	111111111111111119	2-1/2″	. 3/8″	3/4″	5″
  1-3/4″	6″

  и требуется зазор.

  *  При расчетах для a:

  • деревянная дверь и деревянная рама, дверь устанавливается заподлицо с наличником или лицевой стороной рамы.
  • деревянно-металлическая дверь и полая металлическая рама, углубление двери приблизительно 1/8″.

    * Для дверей толщиной до 2-1/4″ петля отодвигается на 3/8″ от задней поверхности двери.

    Когда эти размеры известны, формула может затем применить:

    (Толщина двери — заднее расстояние) x 2 + требуемый зазор = ширина петли

    Если петля не является стандартной, перейдите к следующей большей ширине петли. Если ширина петли больше высоты, то это широкая накидная петля (только на полных врезных петлях).

    Вернитесь к вершине

    Определите количество петли, необходимые

    Ссылаясь на высоту двери:

    , как правило, вы хотите использовать один шпильку на каждую 30 ». двери или ее части

    • Для дверей до 60 дюймов требуются две петли.
    • Для дверей от 60 до 90 дюймов требуются три петли.
    • Для дверей от 90 до 120 дюймов требуется четыре петли. при ширине от 37 до 48 дюймов можно использовать дополнительную петлю для дополнительной прочности. Дополнительная петля помогает выдерживать дополнительный вес и напряжение, прикладываемое к раме, создаваемое большей шириной двери.

      Пружинные петли : Всегда используйте не менее двух пружинных петель 9.0009

      Вернуться к верхней части

      Расположение шарнира

      Верхний шарнир — 5 «от верхнего броска до верхнего края.

      Нижний шарнир — 10″ от нижнего края. бочки до готового пола.

      Средняя петля  — по центру между верхней и нижней петлями.

      Вернуться к началу

      Как определить угловой радиус

      Измерьте начало кривой там, где был бы угол шарнира, если бы он был квадратным.

      Вернуться к вершине

      Выбор базового материала для шарнира

      • Сталь: Это наибольшая прочность, но является коррозийным материалом. Сталь ржавеет в нестабильных условиях. Наилучшее применение стальных петель — это контролируемая среда, например, внутри здания, где контролируются температура и влажность.
        *Можно использовать в дверных проемах с классом огнестойкости или с маркировкой.

      • Нержавеющая сталь:    Также обладает высокой прочностью и, кроме того, устойчив к ржавчине. Еще одним преимуществом является то, что его можно полировать до матового или яркого блеска.
        *Можно использовать в дверных проемах с классом огнестойкости или с маркировкой.

      • Латунь:    Некоррозионный, устойчивый к ржавчине и очень декоративный. Однако он имеет меньшую прочность, чем сталь и нержавеющая сталь.
        *Не может использоваться на огнестойких дверных проемах или дверных проемах с соответствующей маркировкой из-за низкой температуры плавления.

      Вернуться к началу

      Выбор количества шарниров

      В производстве дверных шарниров используются 2, 3 и 5 шарниров.

      В чем отличия?

      Петли с двумя шарнирами используются в основном в жилых помещениях, хотя компании Hager предлагают архитектурные петли с двумя шарнирами. Единственная разница между петлями Hager с 2 и 3 шарнирами заключается во внешнем виде.

      3-шарнирные петли имеют более аккуратный вид, чем 5-шарнирные петли, и имеют разные типы подшипников:

      • 3-шарнирные петли могут быть как на подшипниках скольжения, так и на подшипниках качения.
      • Петли с 5 шарнирами могут быть как на подшипниках скольжения, так и на шариковых подшипниках.

      В основном это вопрос предпочтений.

      Вернуться к началу

      Другие типы шарниров

      9 поворотных прозрачных шарниров0008

      Используется, когда площадь прохода должна быть на всю ширину проема. Поворотные прозрачные петли предназначены для полного открывания двери из проема, когда дверь открыта на 95°. Дверной проем будет свободен от петли и края двери, так что проходящие через него крупные предметы не повредят дверь. Этот тип петли идеально подходит для использования в таких зданиях, как больницы, где носилки и каталки должны проходить через дверные проемы.

      Анкерные петли

      Анкерные петли предназначены для использования на тяжелых деревянных или полых металлических дверях в помещениях с высокой частотой, например, в больницах, школах и общественных зданиях. Эти петли специально разработаны для использования на дверях, где дополнительная дверная фурнитура, такая как дверные доводчики и держатели, может вызвать чрезмерное напряжение или неправильное обращение с дверью, рамой и/или петлями.

      Анкерные пластины

      могут крепиться либо к раме, либо к двери. Их винты расположены на сдвиг, это предотвращает ослабление петель на двери или раме.

      Два варианта:

      1. Одностворчатая створка-створка врезана только в раму.
      2. Двойная удлинительная створка – одна створка врезается в раму, а другая створка врезается в верхний край двери. Необходимо будет знать, имеют ли двери квадратную кромку или скошенную кромку.

      Пружинные петли

      Пружинные петли снабжены одной или несколькими пружинами для автоматического закрывания двери. Для максимальной универсальности используйте все пружинные петли или пружинные петли с петлями на шарикоподшипниках. Не использовать вместе с петлями на подшипниках скольжения.

      Два варианта:

      1. Одностороннего действия — содержит один цилиндр с пружиной внутри.
      2. Двойного действия — содержит два цилиндра с пружинами внутри. Петли полностью открываются и закрываются в обоих направлениях — отлично подходят для дверей на кухне.

      Фиксирующие петли

      Цельнолитые врезные петли (серия HIHTHB953 ) стандартного размера 4-1/2″ x 4-1/2″ с глубиной врезки 0,187″. Эти петли могут нести дверь. весом до 600 фунтов

      Swing Clear Hinges	Anchor Hinge	Spring Hinge	Detention Hinge

      Go Back to Top

      Определение направления двери

      См. раздел «Как определить направление движения/поворота двери»

      Вернуться к началу

      Руководство для начинающих по типам петель для шкафов

      В этом руководстве вы узнаете обо всех типах петель для шкафов, их плюсах и минусах, а также о таких особенностях, как плавное закрывание.

      Выбор подходящих петель для шкафа может показаться сложной задачей. В магазине товаров для дома есть так много разных вариантов!

      Тип петли, которую вы используете для дверцы шкафа, может оказать большое влияние на ощущение и функциональность вашего дома. Я провел все исследования для вас и составил это удобное руководство о том, какой тип шарнира лучше всего работает в различных ситуациях.

      Это руководство познакомит вас со всеми типами петель для шкафов, их плюсами и минусами, а также такими специальными функциями, как плавное закрывание. Давайте начнем!

      Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

      Накладные и вставные петли шкафа

      Прежде чем выбрать тип петли, полезно узнать, какой тип коробки шкафа у вас есть и какой тип дверцы шкафа вы используете. Ознакомьтесь с моим руководством по частям шкафа, чтобы помочь вам определить вашу конкретную конструкцию шкафа.

      Если у вас есть фасадные шкафы, у вас есть более широкий выбор петель. Для бескаркасных шкафов вы, как правило, застреваете с полностью накладными дверцами и петлями.

      Накладные дверцы располагаются поверх проема и закрывают часть или всю лицевую раму или края шкафа. Частичные накладные двери, подобные показанным ниже, позволяют видеть лицевую рамку вокруг дверей. Полностью накладная дверь оставляет лишь небольшой зазор, видимый по внешнему краю.

      Вкладные двери монтируются внутрь проема лицевой рамы с небольшим зазором по всему периметру.

      Обязательно прочтите описание петель, которые вы планируете использовать, и убедитесь, что они подходят к вашему шкафу и дверям.

      Детали петель шкафа

      Прежде чем мы изучим все различные стили, полезно сначала узнать о различных частях петли. Есть два разных типа петель для шкафов, которые работают по-разному.

      Скрытая петля

      Этот тип петли чаще всего используется в кухонных шкафах. Ни одна из частей петли не видна, когда дверь закрыта.

      • Кубок . Чашка помещается в углубление в дверце шкафа.
      • Монтажная пластина. Крепится к раме или внутри шкафа.
      • Регулировочные винты . Позволяет точно настроить положение вашей двери.
      • Рычаг шарнира . Сопоставимо с «шарниром» на традиционной петле шкафа.
      • Быстросъемный язычок.  Позволяет отсоединять и снова прикреплять дверь, не отвинчивая петлю.

      Традиционная дверная петля

      Эти петли для поверхностного монтажа обычно используются на внутренних и наружных дверях, а также на шкафах.

      • Накл . Здесь две части шарнира соединяются и поворачиваются.
      • Пин . Штифт проходит через сустав. Это как ось на колесе. Иногда этот штифт съемный, чтобы разделить две половины петли, не снимая ее с двери.
      • Дверная створка . Иногда называется l eaf  или  накладка петли , эта часть петли соединяется с дверью.
      • Крыло шкафа . Сторона петли, которая соединяется со шкафом.
      Распространенные типы петель для шкафов

      В этом разделе мы рассмотрим несколько типов петель. Эти петли являются одними из наиболее распространенных вариантов для домовладельцев и тех, с которыми вы, вероятно, столкнетесь в хозяйственном магазине.

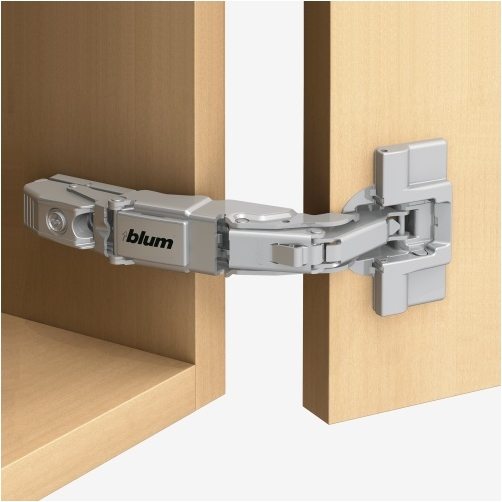

      Европейские или скрытые петли

      Европейская петля бывает разных форм и может иметь разные названия («чашечная» петля, европейская или скрытая). Европейская петля не только полностью скрыта внутри шкафа, но и позволяет легко регулировать расстояние между дверцами.

      Вы можете купить скрытые петли как для вкладных, так и для накладных дверей. Убедитесь, что ваша петля соответствует типу дверцы шкафа, который вы используете, потому что рычаги и монтажные пластины будут разными для каждого типа.

      Скрытые петли часто оснащены специальными функциями, такими как плавное закрывание, которое предотвращает захлопывание двери. Внутри рычага есть механизм защелки, который автоматически замедляет дверь на несколько дюймов, прежде чем она полностью закроется.

      Пошаговые инструкции по установке таких петель для шкафов можно найти здесь. В приведенном ниже видеоролике показано, как с помощью приспособления для скрытых петель просверлить отверстия под чашки европетлей на нужной глубине в двери.

      Петли встык

      Петли встык также можно назвать «традиционными» петлями. Он имеет две створки, соединенные между собой стволом между ними.

      Петля встык крепится к внутреннему краю двери. При закрытом шкафу видна только шарнирная часть петли.

      Для того, чтобы дверь закрывалась заподлицо со шкафом, необходимо вырезать паз как в двери, так и в раме шкафа. Две стороны петли находятся внутри этого углубления, поэтому дверца шкафа плотно прилегает к лицевой раме.

      Полускрытые петли

      Полускрытые петли работают так же, как и петли встык, но они более заметны снаружи.

      Эти петли для поверхностного монтажа будут иметь одно крыло, выходящее за пределы рамы шкафа. Обычно открытая петля имеет декоративный дизайн, а скрытая часть представляет собой просто основной прямоугольник.

      Петли неврезные

      Помните, что мы говорили о стыковых петлях? Обычно необходимо вырезать небольшое углубление (паз) для установки петли.

      При неврезной петле не нужно вырезать углубление. Сама петля имеет вырез, который позволяет одной створке входить в другую, поэтому дверца шкафа остается на одном уровне, когда она закрыта. Приятная маленькая функция, если вы не хотите ломать долото!

      Петля для пианино

      Петля для пианино получила свое название от крышки над клавишами пианино. По сути, это супердлинная стыковая петля! Некоторые люди могут выбрать эти петли для высокого шкафа или ящика для хранения с крышкой.

      Петля-бабочка

      Оба крыла этих видимых петель выставлены на всеобщее обозрение снаружи шкафа. Поворотный кулак расположен над зазором между лицевой рамой и дверью, что делает его идеальным для вкладных дверей шкафа.

      Очевидно, название происходит от этой петли, похожей на бабочку! Эта декоративная петля придаст вашей кухне уютный деревенский вид. Они просты и элегантны при правильной установке.

      Петля для ремня

      Ременные петли чаще всего используются для наружного применения, например, для ворот, но они также могут заявить о себе на кухне в деревенском стиле.

      Видны обе стороны накладной петли, одна длинная «петля» крепится к передней части двери. Поскольку вес двери более равномерно распределяется по большему крылу, эти двери шкафа с меньшей вероятностью провиснут со временем.

      Специальные петли

      Иногда для выполнения работы требуются петли особого типа. Вот несколько наиболее уникальных петель для дверей шкафа:

      • Невидимая петля SOSS.  Эти штуки почти как автомобильная дверная петля. Петли SOSS закрывают в дверь, что делает их идеальными для скрытых дверей, таких как книжные шкафы.
      • Петля ножа.  Открывается и закрывается как складной нож. Петля-нож подходит к верхней и нижней части двери, поэтому она вращается на штифте.
      • Петля ствола . Вместо двух крыльев на каждом конце по два ствола. Стволы вставляются в углубления с обеих сторон, так что единственная открытая часть — это сам шарнир. Они чаще встречаются на небольших предметах, таких как шкатулки для драгоценностей.
      • Петля для верхней корзины.  Эти петли имеют мощную пружину, которая удерживает дверцу шкафа в открытом положении. Петли для верхних ящиков часто встречаются в шкафах, которые открываются вверх и вниз. Они обычно соединены с газовой стойкой, которая держит дверь открытой, пока вы достаете содержимое внутри.

      Также вас может заинтересовать раздвижная дверь в стиле сарая. Вы можете ознакомиться с моей статьей и видео ниже о том, как установить двустворчатые дверцы шкафа. Эти штуки выглядят как раздвижные двери амбара, но они складываются, когда открываются, как двустворчатая дверь!

      Особенности петель для шкафов

      Некоторые дверные петли для шкафов имеют несколько особенностей, облегчающих жизнь. Вы когда-нибудь заходили на кухню и обнаруживали, что каждый шкаф открыт? Кто-нибудь из членов вашей семьи, встающий рано, разбудил вас, снова хлопнув дверцей шкафа?

      Вот несколько петель для шкафов, которые помогут:

      • Самозакрывающаяся петля s. Самозакрывающаяся петля автоматически закроется. Механизм либо пружинный, либо гидравлический, поэтому легкое прикосновение к двери активирует функцию самозакрывания.
      • Петли с плавным закрыванием.  Хотя самозакрывающиеся петли шкафа хороши, они могут издавать громкий звук, когда защелкиваются. Петли с плавным закрыванием улавливают быстро закрывающуюся дверь на последних нескольких дюймах, а затем медленно закрываются до конца.
      • Ограниченный поворот . Если у вас есть шкаф рядом со стеной или прибором, вы, вероятно, не хотите, чтобы дверь постоянно ударялась о него. Множество петель ограничивают радиус открывания, предотвращая повреждение находящихся рядом предметов.
      • Качели с большим углом наклона . Большинство скрытых петель откидываются на 110 градусов, что идеально подходит для большинства шкафов. Но если у вас есть выдвижной лоток внутри шкафа, вам понадобятся дверцы, которые будут открываться по бокам. Шарниры с широким углом 155 градусов и более обеспечат выдвижным ящикам достаточно места для перемещения.

      ---

      Теперь, когда вы знаете различные типы петель, какой из них вы выберете для своего следующего проекта шкафа?

      Ознакомьтесь с другими полезными статьями!

      Самозакрывающиеся дверные петли, пружины для стеклянных дверей и дверные петли

      перейти к содержанию
      Эстетическая привлекательность и точность Функциональность

      Используйте доводчики Waterson вместо верхних доводчиков, чтобы улучшить внешний вид дверей и снизить затраты на установку. Наши доводчики легко регулируются в соответствии с требованиями ADA и ICC A117.1 по усилию открывания и обеспечивают бесшумное и надежное закрывание. Изготовленные из нержавеющей стали или алюминия петли доводчика Waterson подходят как для внутренних, так и для наружных проемов. Модели из нержавеющей стали могут использоваться в самых суровых условиях и внесены в список UL для 3-часовых противопожарных дверей.

         Code Compliant

      • ADA Opening Force : No more than 5 lbs

      • ADA Vertical Clearance: Avoid issues caused by door closers

      • ADA Closing Speed : Минимум 5 секунд для перехода с 90° на 12°

      • Перечислено UL : Использование на огнестойкой двери в течение 3 часов0008 Self-closing hinges Grade One

      • ANSI/BHMA A156. 7: Interchangeable to standard hinges

      Aesthetically Pleasing & Precision Function

      Use Waterson closer hinges instead of overhead closers to improve внешний вид дверей и снизить затраты на установку. Наши доводчики легко регулируются в соответствии с требованиями ADA и ICC A117.1 по усилию открывания и обеспечивают бесшумное и надежное закрывание. Изготовленные из нержавеющей стали или алюминия петли доводчика Waterson подходят как для внутренних, так и для наружных проемов. Модели из нержавеющей стали могут использоваться в самых суровых условиях и внесены в список UL для 3-часовых противопожарных дверей.

         Code Compliant

      • ADA Opening Force : No more than 5 lbs

      • ADA Vertical Clearance: Avoid issues caused by door closers

      • ADA Closing Speed : Минимум 5 секунд для перехода с 90° на 12°

      • Перечислено UL : Использование на огнестойкой двери в течение 3 часов0008 Самозреживающие петлики первой

      • ANSI/BHMA A156. 7: Струменные со стандартными шарнирами

      Take The Waterson Highing Tour

      функции и варианты отделки.

      Знакомство с петлями Waterson

      Позвольте познакомить вас с особенностями наших доводчиков, функцией
      и вариантами отделки.

      Precision Adjustability

      Speed ​​Control

      Low Force Opening

      Weather Resistant

      Hold Open

      Heavy Duty

      Precision Adjustability

      Speed ​​Control

      Low Force Opening

      Weather Resistant

      Hold Open

      Heavy Duty

      Характеристики самозакрывающейся петли WATERSON

      Прецизионная регулировка	Регулятор скорости	Открытие с малым усилием
      Погодостойкий	Удерживать открытым	Сверхмощный

      Петли WATERSON можно найти на…
      Петли WATERSON можно найти на…

      0 Гостиница 8s

      0

      Коммерческие двери

      Пул Гейтс

      ARCH DOURES

      Отзыв

      «У меня есть клиенты и партнеры -подрядчики, которые нужны ваши гигинты, где обычные двери не подойдут из -за LOWILINGS« У меня есть клиенты и партнеры -подрядчики, которые нуждаются или крутые углы».

      – J.M., архитектор

      «Петля отлично подходит. Клянусь, теперь я могу делать еще 5 дверей в день, 15-17 в день».

      – К.Х., Подрядчик

      «Качество петли отличное, но этим дело не ограничивается. Обслуживание со стороны отдела продаж, доставки и всей группы Waterson было непревзойденным. Я был очень доволен каждым этапом этого процесса!»

      – Б.Л., архитектор

      «У меня есть клиенты в гостиничном бизнесе и партнеры-подрядчики, которым нужны ваши петли там, где обычные дверные доводчики не подходят из-за низких потолков. или крутые углы».

      — Архитектор в США.

      «Петля отлично подходит. Клянусь, теперь можно делать еще 5 дверей в день. 15-17 в день».

       – Подрядчик в Теннесси, США

      «Как я уже говорил вам и всем, кто видел пружинные петли, качество петли превосходное, но этим дело не ограничивается. Обслуживание со стороны отдела продаж, доставки и всей группы Waterson было непревзойденным. Я был очень доволен каждым этапом этого процесса!»

      – Архитектор в Коннектикуте, США

      Свяжитесь с нами сегодня – ответ в течение 12 часов
      Ссылка для загрузки страницы

      Перейти к началу

      Стыковые петли – MCS

      • Выберите категорию Панели доступа Доводчики Электрифицированное оборудование Выходные устройства Продукты пожарной безопасности Плоские товары Петли Замки Разнообразный Верхние остановки Вывески Оборудование для раздвижных дверей Аксессуары для туалета Уплотнитель
      • Выберите подкатегорию Аксессуары Автооператоры Стыковые петли Более близкие части Доводчики Коммерческие поставки Непрерывные петли Цилиндр Цилиндрические замки Засовы Дверная фурнитура Электромагнитная фиксация в открытом положении Выйти из частей устройства Выйти из настроек устройства Выходные устройства Выйти из обрезки Врезные замки
      • Производитель АБГ Бобрик Дон-Джо Сокол Хагер Джей Эл Индастриз LCN Лунд Риз Шлаге Фон Дюприн
      • Поиск продукта
      • Выберите категорию Панели доступа Доводчики Электрифицированное оборудование Выходные устройства Продукты пожарной безопасности Плоские товары Петли Замки Разнообразный Верхние остановки Вывески Оборудование для раздвижных дверей Аксессуары для туалета Уплотнитель
      • Выберите подкатегорию Аксессуары Автооператоры Стыковые петли Более близкие части Доводчики Коммерческие поставки Непрерывные петли Цилиндр Цилиндрические замки Засовы Дверная фурнитура Электромагнитная фиксация в открытом положении Выйти из частей устройства Выйти из настроек устройства Выходные устройства Выйти из обрезки Врезные замки
      • Производитель АБГ Бобрик Дон-Джо Сокол Хагер Джей Эл Индастриз LCN Лунд Риз Шлаге Фон Дюприн
      • Поиск продукта

      Петли встык

      Результатов на странице 12 Результатов на странице 20 Результатов на странице 40 Результатов на странице 60

      Сортировать по хитам продажСортировать по датеСортировать по цене от низкой до высокойСортировать по высокой цене

      Результатов на странице 12 Результатов на странице 20 Результатов на странице 40 Результатов на странице 60

      Сортировать по хитам продажСортировать по датеСортировать по цене от низкой к высокойСортировать по цене от высокой к низкой

      • Размер

      • Отделка

      • Опции

      • Варианты контактов

      БЕСПЛАТНАЯ ДОСТАВКА


      ДЛЯ БОЛЬШИНСТВА ЗАКАЗОВ

      • Размер

      • Отделка

      • Опции

      • Варианты контактов

      Не нашли то, что ищете?

      Свяжитесь с нами, чтобы помочь!

      • Шариковый подшипник с 5 шарнирами BB1279

        Полностью врезной шарнир с 5 шарнирами и 2 шарикоподшипниками архитектурный. ..

        Модель: BB1279

        13,83 $

      • Тяжелая петля со скрытым подшипником с 3 поворотными кулаками AB750

        Полный врезной подшипник с антифрикционным подшипником Архитектурная петля с тремя поворотными кулаками,…

        Модель: AB750

        51,42 $

      • Петля на шарикоподшипнике BB1279 ETW US26D

        Полностью врезная, 5-шарнирная, 2 шарикоподшипника, архитектурная…

        Модель: BB1279 US26D ETW-4

        130,00 $

      • Тяжелая петля со скрытым подшипником с 3 поворотными кулаками AB750 ETW US26D

        Полный врезной подшипник с антифрикционным подшипником Архитектурная петля с…

        Модель: AB750 US26D ETW-4

        143,78 $

      • Тяжелая петля на шарикоподшипнике BB1168

        Полностью врезная 5-шарнирная 4 шарикоподшипниковая архитектурная…

        Модель: BB1168

        41,09 $

      • Петля со скрытым подшипником на 3 шарнира AB800 NRP

        Полностью врезной подшипник с антифрикционным подшипником Архитектурная петля с. ..

        Модель: AB800

        67,03 $

      • Тяжелый шарнир на шарикоподшипнике BB1168 ETW US26D

        Полностью врезной 5-шарнирный 4-шариковый архитектурный…

        Модель: BB1168 US26D ETW-4

        141,00 $

      • Петля со скрытым подшипником, 3 шарнира AB800 NRP ETW US32D

        Полностью врезной подшипник качения, архитектурная петля с 3 шарнирами,…

        Модель: AB800 US32D ETW-4

        183,33 $

      • Петля на шарикоподшипнике BB1191 NRP

        Полностью врезная 5-шарнирная 2 шарикоподшипника архитектурная…

        Модель: BB1191

        56,70 $

      • Тяжелая петля со скрытым подшипником с 3 поворотными кулаками AB850 NRP

        Полностью врезной подшипник качения с тремя поворотными шарнирами,…

        Модель: AB850

        95,13 $

      • Петля на шарикоподшипнике BB1191 NRP ETW US32D

        Полностью врезная 5-шарнирная 2 шарикоподшипника архитектурная. ..

        Модель: BB1191 US32D ETW-4

        180,80 $

      • Тяжелый шарнир со скрытым подшипником с 3 поворотными кулаками AB850 NRP ETW US32D

        Полностью врезная петля с антифрикционным подшипником, трехшарнирная архитектурная петля,…

        Модель: AB850 US32D ETW-4

        196,20 $

      Нужна помощь?

      Не можете найти то, что ищете? Свяжитесь с нами сейчас!

      Ives 5PB1 Латунь/нержавеющая сталь 5 Шарнирный шарнир, подшипник скольжения Полный врезной шарнир

      • Модель: IVE-5PB1-4. 5×4.5-605

      40,32 доллара США

      В НАЛИЧИИ (поставляется со склада в тот же день, если заказ сделан до 15:00 по восточному времени)

      • Обзор продукта

        5PB1 5 ​​ЦАПФ, ПОДШИПНИК СКОЛЬЖЕНИЯ ПОЛНОВРЕЗНАЯ ПЕТЛЯ



        • Рекомендуется для дверей стандартного веса;
        • Рекомендуется для низкочастотного использования;
        • Не рекомендуется использовать с доводчиком;
        • В комплекте с креплениями для полых металлических и деревянных дверей;
              12-24 x 1/2 UFPHMS, 12 x 1 1/4 FPHWS;
              10-24 x 1/2 UFPHMS, 10 x 1 FPHWS (только размер шарнира 3,5×3,5).



        Опции:

        • HT — Больничный наконечник;
        • NRP — Штифт несъемный;
        • SH — Защитная шпилька — входит в стандартную комплектацию NRP;
        • RC-1/4 , RC-5/8 — Скругленные углы;
        • SEC — Замки безопасности — штифт в гнезде;



        Выбор подложки

        • Отделка 629 и 630 для подложки из нержавеющей стали
        • Все остальные виды отделки предназначены для латунной подложки

        IVES АРХИТЕКТУРНЫЕ ПЕТЛИ ОБЗОР



        Ives предлагает широкий выбор архитектурных петель, также известных как петли встык, которые удовлетворят любые потребности в жилых и коммерческих помещениях, а также превысят требования нормативов. При выборе петли важно учитывать ширину двери, толщину, вес и зазор. Архитектурные петли Ives с проверенной долговечностью и неизменно превосходными характеристиками отлично справляются со своей задачей.

        ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА




        Разнообразие предложений

        • Предлагается из латуни, стали и нержавеющей стали в соответствии с требованиями кода
        • Широкий выбор, отвечающий уникальному бюджету, применению или стилю
        • Для каждой петли доступны дополнительные опции для обеспечения безопасности, надежности и электрификации


        Качество и удобство

        • Петли протестированы на устойчивость к циклам, погодным условиям и условиям окружающей среды для обеспечения высокой производительности
        • Большой выбор отделки позволяет подобрать единый стиль и дизайн дверной фурнитуры
        • В комплекте с винтами и крепежными элементами


        Превышает отраслевые стандарты

        • Сертифицировано на соответствие стандартам производительности ANSI/BHMA A156. 1
        • Соответствует стандарту ANSI/BHMA 156.7 для шаблонных размеров петель
        • Классификация UL для сборок, рассчитанных на ураган — R37965


        ВЫБОР ПРАВИЛЬНОЙ ПЕТЛИ




        Определите тип петли.

        • Ives предлагает широкий выбор полноразмерных врезных петель, которые подходят для различных применений, включая распашные, широкие и электрические
        • Петли других типов, такие как полуврезные, сплошные и половинные петли, доступны для заказа в качестве специальной конструкции


        Выберите подходящую несущую конструкцию

        Учитывайте ширину двери, ее толщину, вес и интенсивность движения, чтобы определить функцию, которая наилучшим образом соответствует требуемому применению.

        • Подшипники Ives разработаны в соответствии со стандартами BHMA Grade 1, 2 и 3
        Типы подшипников
        • включают:
          • Подшипник скольжения: двери стандартного веса, малоиспользуемые приложения
          • Шариковый подшипник: тяжелые двери, высокая нагрузка
          • Скрытый подшипник: дверь стандартного веса, высокая нагрузка
          • Пружинная петля: дверь со стандартным и средним весом, обеспечивает надежное закрытие двери
        Требования к циклу
        • BHMA:
          • Для класса 1: 2 500 000 циклов — тяжелые шариковые и скрытые подшипники
          • Для класса 2: 1 500 000 циклов — шарикоподшипник стандартной массы и скрытый подшипник
          • Для класса 3: 350 000 циклов — легкий подшипник скольжения


        Определите размер петли

        Учитывайте ширину двери, ее толщину, вес и зазор, чтобы определить размер петли.

        • Размеры петли Ives варьируются от 3-1/2” x 3-1/2” до 5” x 8”
        • Чтобы определить необходимый размер, см. раздел каталога с общей информацией о петлях.


        Определение основы петли

        Выбор правильной основы петли является ключом к сохранению срока службы петли. Учитывайте область применения двери (класс огнестойкости) и окружающую среду, чтобы определить правильное основание основания.

        • Основания для петель Ives включают сталь, нержавеющую сталь и латунь


        Определите любые варианты электрификации

        • Если необходимы петли для электрификации, рассмотрите варианты проводов:
          • Сквозной провод — TW4 (4 провода) и TW8 (8 проводов)
          • Монитор — МОН
          • Сквозной провод с монитором — TW4M и TW8M
          • Связь Аллегиона
            • Нажмите здесь для получения дополнительной информации о Allegion connect


        Определите любые специальные варианты применения

        Рассмотрите дополнительные потребности, связанные с использованием двери, окружающей средой и местоположением.

        • Петли Ives предлагают такие опции, как распашные и широкие
        • Также доступны защитные шпильки и застежки, несъемный штифт, больничный наконечник и закругленные углы


        ДИЗАЙН И ОТДЕЛКИ




        Конструкции

        • С тремя или пятью шарнирами для полных врезных петель для различных дверей и коробок
        • Предлагаемые подшипники включают подшипники скольжения, шариковые подшипники, скрытые подшипники и конструкции с пружинными шарнирами


        Отделки

        Обратитесь к разделу каталога архитектурных петель Ives , чтобы просмотреть доступные отделки.

        • Сочетайте любую из 21 доступной отделки со стандартной отделкой, указанной в списке ANSI/BHMA
        • Отделка каждой петли зависит от конструкции петли и материала


        Ресурсы и загрузки


        IVES Полная линейная каталог

        Allegion Connect Connect Data Leat

      • Видео

        Видео Скрыть видео Показать видео

      • Показать обзоры

        Написать рецензию

        Ives

        Ives 5PB1 Латунь/нержавеющая сталь 5 Шарнирный шарнир, подшипник скольжения, полностью врезной шарнир

        0 отзывов Скрыть отзывы Показать отзывы

      Дверной упор Rixon | Ограничители и держатели для верхних дверей

      Если вам нужны дверные упоры Rixon, у нас они есть по низким ценам каждый день.

      Рекомендуемый продукт

      Верхний дверной держатель, тип держателя Hold Open and Stop, алюминиевая отделка, дверной проем от 30 до 36 дюймов, соответствует стандартам ANSI A156. 8, класс 1

      Посмотреть полную информацию о продукте

      $122,98

      Верхний дверной держатель, тип держателя Hold Open and Stop, алюминиевая отделка, дверной проем от 30 до 36 дюймов, соответствует стандартам ANSI A156.8, класс 1

      Посмотреть полную информацию о продукте

      Магазин Rixon Door Stop

      Электромагнитная защелка двери, номинальное напряжение 120 В переменного тока, 24 В переменного/постоянного тока и 12 В постоянного тока, выступ от стены 2 3/8 дюйма, общий выступ 4 дюйма, поверхность проводки, отделка алюминий

      Посмотреть полную информацию о продукте

      293,94 $

      Электромагнитная защелка двери, номинальное напряжение 120 В переменного тока, 24 В переменного/постоянного тока и 12 В постоянного тока, выступ от стены 2 3/8 дюйма, общий выступ 4 дюйма, поверхность проводки, отделка алюминий

      Посмотреть полную информацию о продукте

      ---

      Накладной скрытый доводчик, серия доводчиков Rixson 0608, внутренние и внешние, ручные, гидравлические, доводчик средней производительности, тип доводчика без фиксации в открытом положении, без рук, устойчивый к лигатуре нет, скрытый стиль монтажа доводчика, соответствует требованиям ADA, нет, отделка матовый хром, рычаг Тип одностороннего действия, цвет серебристый

      Посмотреть полную информацию о продукте

      653,61 $

      Накладной скрытый доводчик, серия доводчиков Rixson 0608, внутренние и внешние, ручные, гидравлические, доводчик средней производительности, тип доводчика без фиксации в открытом положении, без рук, устойчивый к лигатуре нет, скрытый стиль монтажа доводчика, соответствует требованиям ADA, нет, отделка матовый хром, рычаг Тип одностороннего действия, цвет серебристый

      Посмотреть полную информацию о продукте

      ---

      Шарнирная петля, латунный материал, матовое хромированное покрытие, грузоподъемность 250,0 фунтов, с отверстиями, 4 отверстия на створку, без сопротивления лигатуре, диапазон движения 180 градусов, ориентация по центру, 0,25 дюйма Толщина дверного полотна, 0,25 дюйма Толщина полотна рамы, 1 Требуемая толщина двери 3/4 дюйма, бронзовый тип подшипника, квадратные углы, прилагаемое оборудование, полное врезное крепление, материал штифта из закаленной стали, несъемный тип штифта, стандарты BHMA/ANSI: C07321, ширина дверного полотна 1 1/16 дюйма, створка рамы Высота 4 1/4 дюйма

      Посмотреть полную информацию о продукте

      340,25 $

      Шарнирная петля, латунный материал, матовое хромированное покрытие, грузоподъемность 250,0 фунтов, с отверстиями, 4 отверстия на створку, без сопротивления лигатуре, диапазон движения 180 градусов, ориентация по центру, 0,25 дюйма Толщина дверного полотна, 0,25 дюйма Толщина полотна рамы, 1 Требуемая толщина двери 3/4 дюйма, бронзовый тип подшипника, квадратные углы, прилагаемое оборудование, полное врезное крепление, материал штифта из закаленной стали, несъемный тип штифта, стандарты BHMA/ANSI: C07321, ширина дверного полотна 1 1/16 дюйма, створка рамы Высота 4 1/4 дюйма

      Посмотреть полную информацию о продукте

      ---

      Электромагнитная разблокировка двери, номинальное напряжение 120 В переменного тока, 24 В переменного/постоянного тока и 12 В постоянного тока, выступ от стены 7/8 дюйма, общий выступ 3 1/2 дюйма, скрытая проводка, отделка алюминий

      Посмотреть полную информацию о продукте

      $303,70

      Электромагнитная разблокировка двери, номинальное напряжение 120 В переменного тока, 24 В переменного/постоянного тока и 12 В постоянного тока, выступ от стены 7/8 дюйма, общий выступ 3 1/2 дюйма, скрытая проводка, отделка алюминий

      Посмотреть полную информацию о продукте

      ---

      Верхняя ось, для использования с коммерческими дверями, отделка матовый хром, серебристый цвет, стандарты ANSI/BHMA A156. 4, класс 1, соответствие требованиям ADA Да, монтажное оборудование в комплекте

      Посмотреть полную информацию о продукте

      378,34 $

      Верхняя ось, для использования с коммерческими дверями, отделка матовый хром, серебристый цвет, стандарты ANSI/BHMA A156.4, класс 1, соответствие требованиям ADA Да, монтажное оборудование в комплекте

      Посмотреть полную информацию о продукте

      ---

      Шарнирная петля, латунный материал, матовое хромированное покрытие, грузоподъемность 200,0 фунтов, с отверстиями, 3 отверстия на створку, без сопротивления лигатуре, диапазон движения 180 градусов, ориентация по центру, 0,281 дюйма Толщина дверного полотна, 0,281 дюйма Толщина полотна рамы, 1 Требуемая толщина двери 3/4 дюйма, бронзовый тип подшипника, квадратные углы, прилагаемое оборудование, полный врезной монтаж, материал штифта из закаленной стали, несъемный тип штифта, стандарты BHMA/ANSI: C07321, ширина дверного полотна 1 дюйм

      Посмотреть полную информацию о продукте

      267,94 $

      Шарнирная петля, латунный материал, матовое хромированное покрытие, грузоподъемность 200,0 фунтов, с отверстиями, 3 отверстия на створку, без сопротивления лигатуре, диапазон движения 180 градусов, ориентация по центру, 0,281 дюйма Толщина дверного полотна, 0,281 дюйма Толщина полотна рамы, 1 Требуемая толщина двери 3/4 дюйма, бронзовый тип подшипника, квадратные углы, прилагаемое оборудование, полный врезной монтаж, материал штифта из закаленной стали, несъемный тип штифта, стандарты BHMA/ANSI: C07321, ширина дверного полотна 1 дюйм

      Посмотреть полную информацию о продукте

      ---

      Шарнирная петля, латунный материал, матовое хромированное покрытие, грузоподъемность 500,0 фунтов, с отверстиями, 3 отверстия на створку, не устойчива к лигатуре, диапазон движения 180 градусов, ориентация по центру, 0,281 дюйма Толщина дверного полотна, 0,281 дюйма Толщина полотна рамы, 1 Требуемая толщина двери 3/4 дюйма, бронзовый тип подшипника, квадратные углы, прилагаемое оборудование, полное врезное крепление, материал штифта из закаленной стали, несъемный тип штифта, стандарты BHMA/ANSI: C07321, ширина дверного полотна 1 дюйм, высота створки рамы 7 дюймов

      Посмотреть полную информацию о продукте

      399,29 $

      Шарнирная петля, латунный материал, матовое хромированное покрытие, грузоподъемность 500,0 фунтов, с отверстиями, 3 отверстия на створку, не устойчива к лигатуре, диапазон движения 180 градусов, ориентация по центру, 0,281 дюйма Толщина дверного полотна, 0,281 дюйма Толщина полотна рамы, 1 Требуемая толщина двери 3/4 дюйма, бронзовый тип подшипника, квадратные углы, прилагаемое оборудование, полное врезное крепление, материал штифта из закаленной стали, несъемный тип штифта, стандарты BHMA/ANSI: C07321, ширина дверного полотна 1 дюйм, высота створки рамы 7 дюймов

      Посмотреть полную информацию о продукте

      ---

      Верхний дверной держатель, Держатель типа Hold Open and Stop, Рычажный стержень, Отделка из сатинированной нержавеющей стали, Материал Сталь/латунь, Характеристики для средней нагрузки, Дверной проем от 33-1/16 до 39 дюймов, Макс. Дверной проем 110 градусов, тип установки поверхность, стандарты ANSI A156.8 класс 1

      Посмотреть полную информацию о продукте

      $151,83

      Верхний дверной держатель, Держатель типа Hold Open and Stop, Рычажный стержень, Отделка из сатинированной нержавеющей стали, Материал Сталь/латунь, Производительность для средних нагрузок, Проем двери от 33-1/16 до 39в, Макс. Дверной проем 110 градусов, тип установки поверхность, стандарты ANSI A156.8 класс 1

      Посмотреть полную информацию о продукте

      ---

      Верхний дверной держатель, тип держателя только стопор, стержень типа рычага, отделка из сатинированной нержавеющей стали, материал сталь/латунь, исполнение для средних условий эксплуатации, проем двери от 33-1/16 до 39 дюймов, макс. Дверной проем 110 градусов, тип установки поверхность, стандарты ANSI A156. 8 класс 1

      Посмотреть полную информацию о продукте

      $130,12

      Верхний дверной держатель, тип держателя только стопор, стержень типа рычага, отделка из сатинированной нержавеющей стали, материал сталь/латунь, исполнение для средних условий эксплуатации, проем двери от 33-1/16 до 39 дюймов, макс. Дверной проем 110 градусов, тип установки поверхность, стандарты ANSI A156.8 класс 1

      Посмотреть полную информацию о продукте

      ---

      Верхний дверной держатель, тип держателя только упор, стержень типа рычага, отделка из сатинированной нержавеющей стали, материал сталь/латунь, исполнение для средних условий эксплуатации, проем двери от 18 до 23 дюймов, макс. Дверной проем 110 градусов, тип установки поверхность, стандарты ANSI A156.8 класс 1

      Посмотреть полную информацию о продукте

      130,12 $

      Верхний дверной держатель, тип держателя только упор, стержень типа рычага, отделка из сатинированной нержавеющей стали, материал сталь/латунь, исполнение для средних условий эксплуатации, проем двери от 18 до 23 дюймов, макс.
