Петля мебельная накладная, для чего чаще всего применяются

Чтобы дверцы шкафчиков всегда открывались и закрывались плавно, используются специальные крепления – петли. Детали представлены большим разнообразием вариантов, каждый из которых выполняет определенную функцию. Одним из распространенных вариантов является петля мебельная накладная часть которой крепится к фасаду под определенным углом. Предлагаем подробнее рассмотреть тонкости использования данной детали.

Содержание

1. Функции и особенности
2. Материалы изготовления
3. Применение
4. Нюансы крепления
5. Видео

Функции и особенности

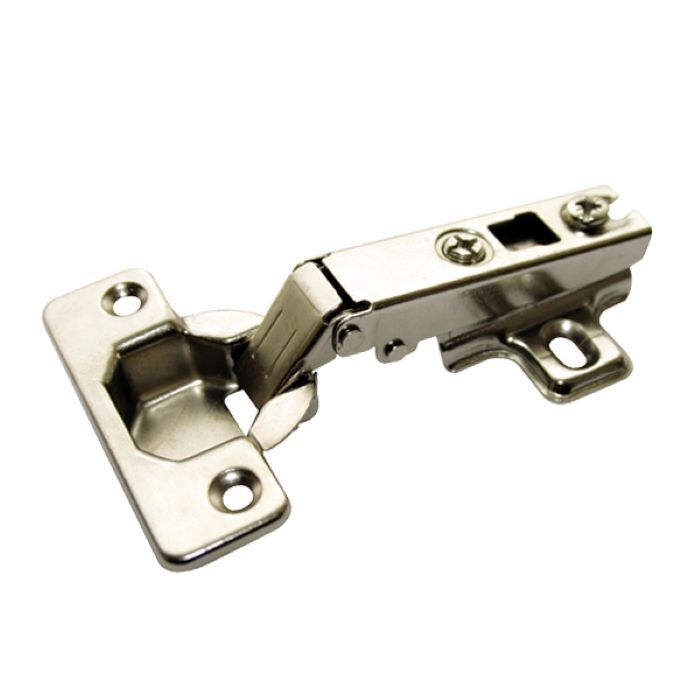

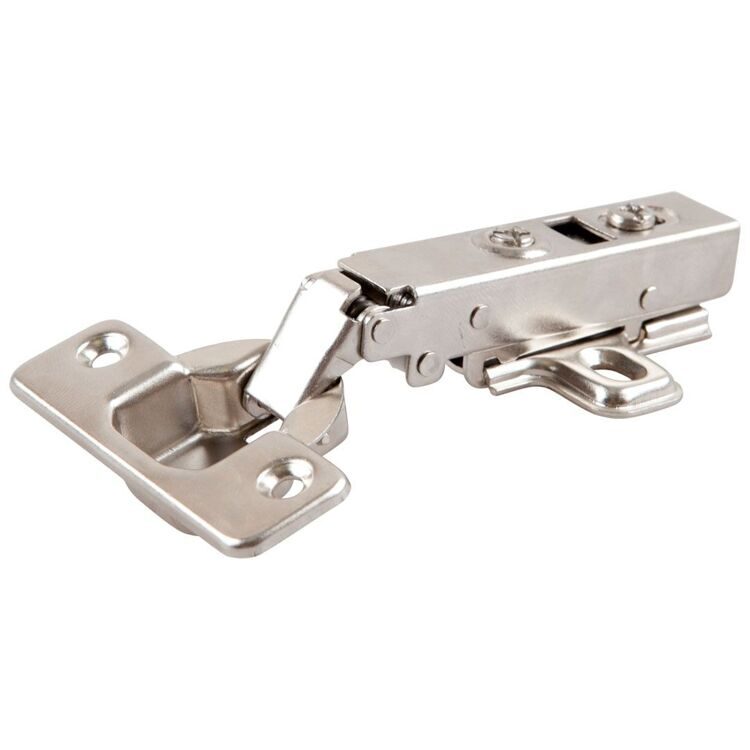

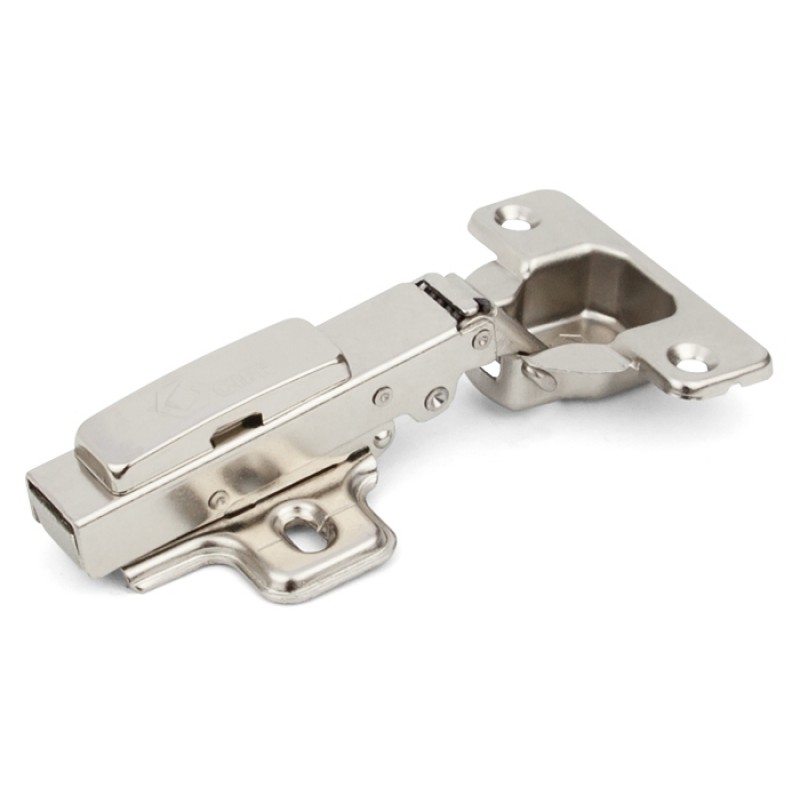

Петля накладного типа закрепляется на мебельном щите благодаря ее расположению на поверхности дерева. Если рассматривать врезные петли, то для них специально высверливаются отверстия, накладная петля же устанавливается без врезки.

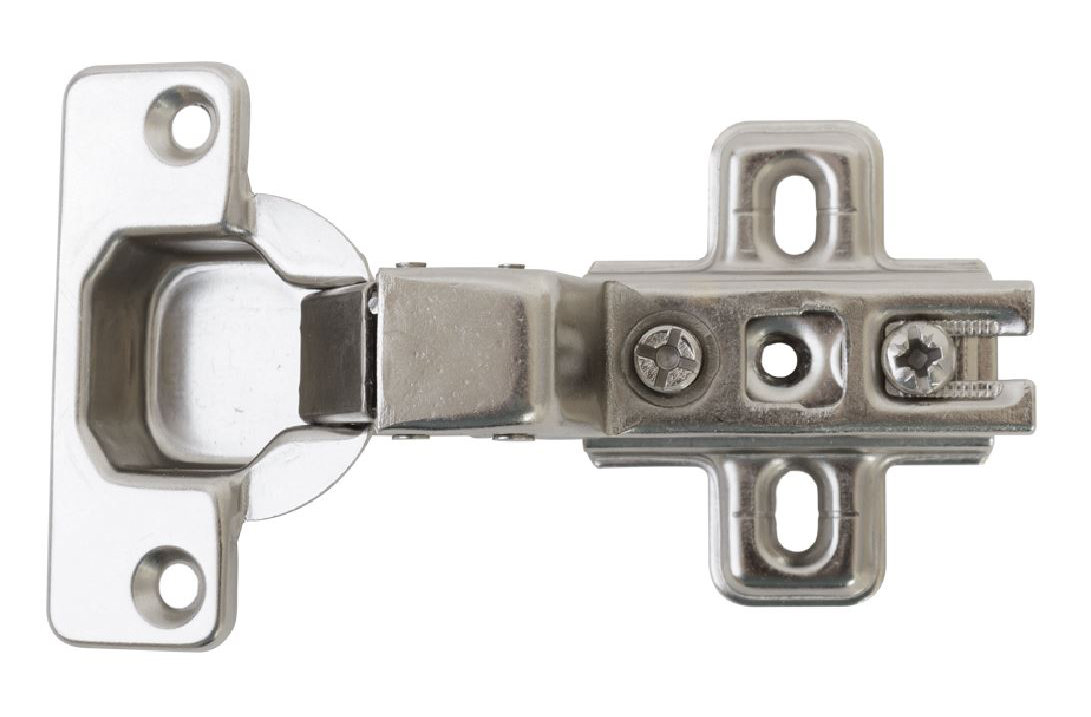

Конструкция данного устройства состоит из следующих деталей:

• петля, которая крепится на дверцу;
• монтажная планка, устанавливающаяся на мебельный боковой щит.

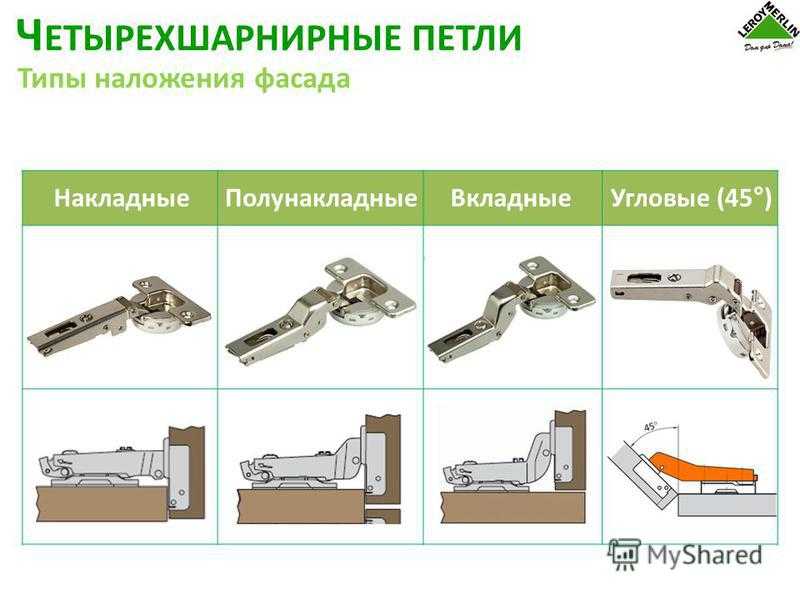

Накладная петля является одной из разновидностей четырехшарнирных устройств для соединения мебельных конструкций. Кроме нее используется также подобная конфигурация – полунакладная петля.

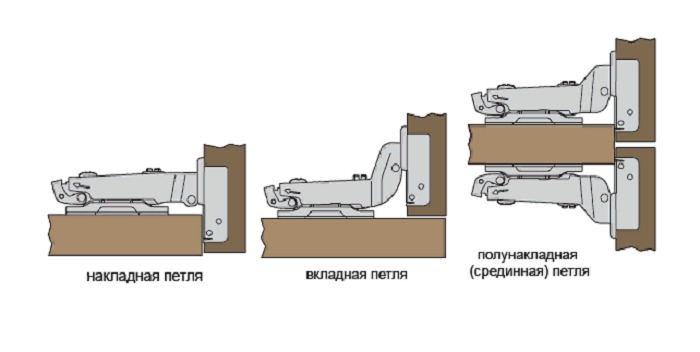

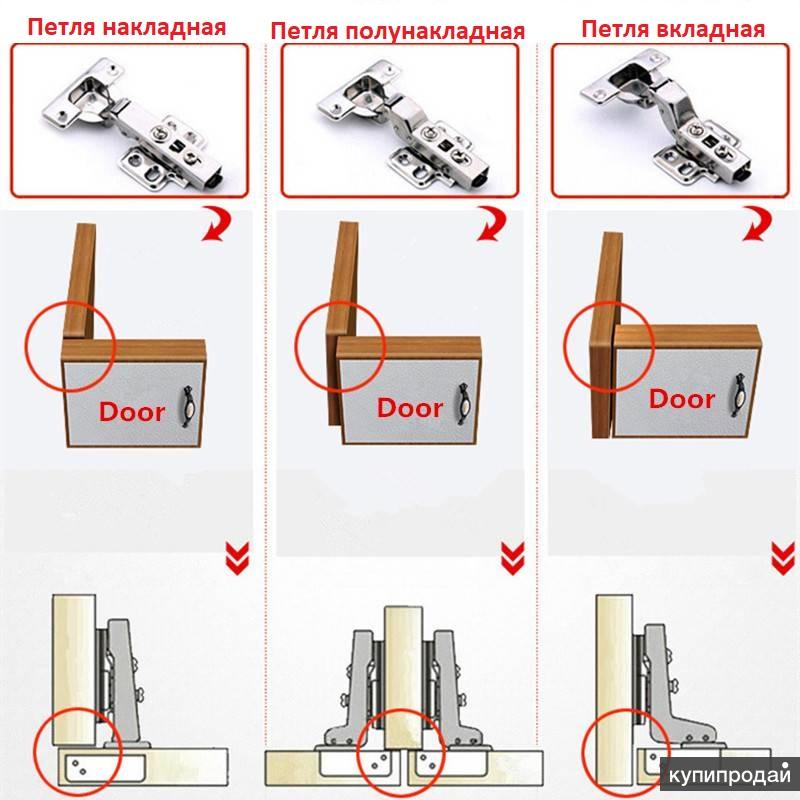

Различия между ними состоят в следующем:

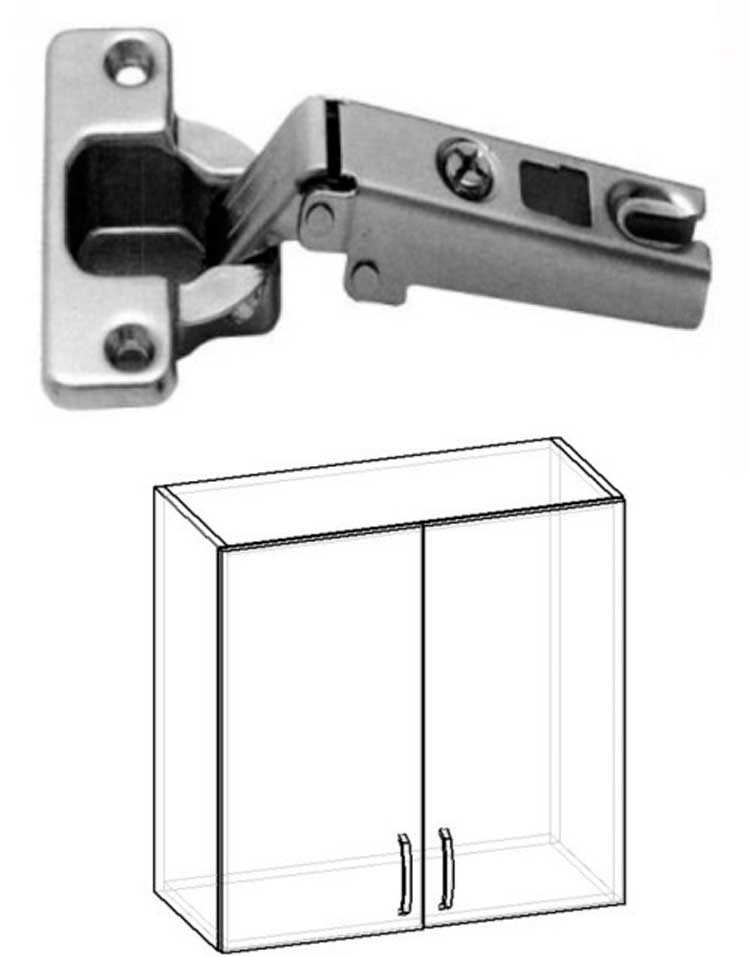

• накладная деталь применяется в случае, когда дверца полностью закрывает боковую перекладину мебели;
• полунакладная деталь используется при закрытии сразу двумя дверцами одной боковины.

НакладнаяПолунакладная

Данный крепеж способен обеспечить дверце открытие, равное 90-165 градусам. Мебельная накладная петля имеет доступную стоимость, благодаря чему является одной из самых применяемых соединений в мебельном производстве. Ее используют на кухонных гарнитурах, комодах для спальни, шкафах и тумбочках.

Петля в конфигурации имеет пружину и несколько шарниров, которые крепятся к монтажной планке. Чашка устройства плотно прилегает в выемку для нее. Чтобы закрепить изделие на створке, мастера используют саморезы длиной до 1,5 см.

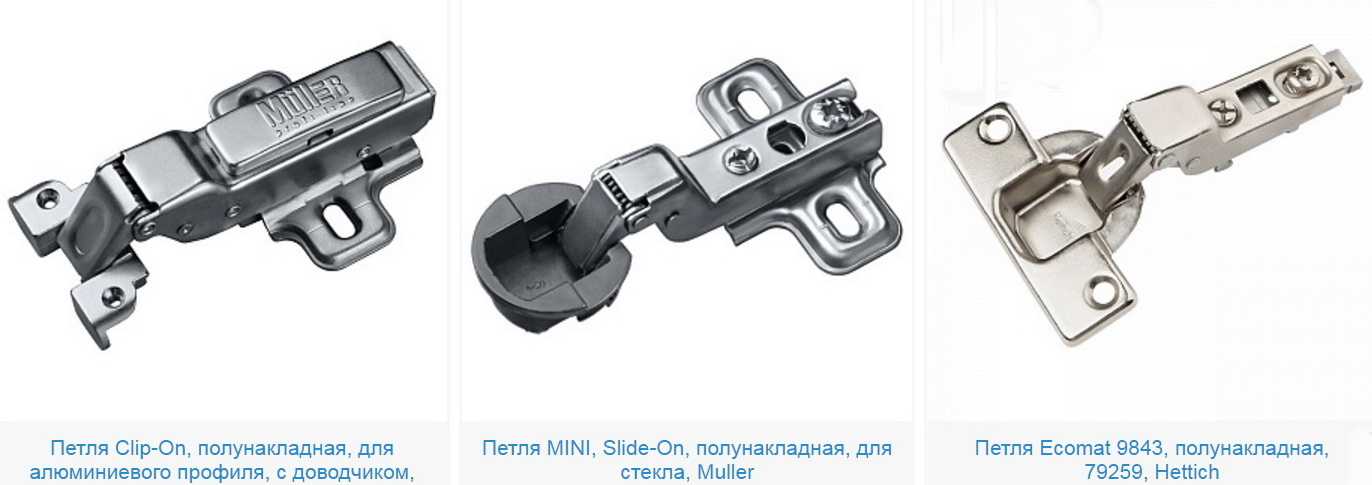

Существует еще одна разновидность петли, которую легко спутать с накладной – вкладная. Она является внутренним соединением и применяется тогда, когда створку необходимо поместить внутрь боковин шкафчиков.

Планируя модули сборных мебельных конструкций, заранее продумывайте тип петель. Наиболее оптимальным вариантом станет использование устройств, где присутствует шарнир – такие изделия прочные и доступные в стоимости, кроме того, они долговечны.

Материалы изготовления

Производство мебельных петель накладного типа осуществляется с помощью штамповки. Заготовленный цельный лист нержавеющей стали помещают под специальный пресс, который уже заряжен насадкой, формирующей изделие. Петли для мебели получаются путем выдавливания пресса части стали, которая выходит из агрегата уже готовыми формами, необходимыми для конструкции устройства. Рассмотрим подробнее, из чего изготавливают остальные части изделия:

• покрытие петли — для придания прибору красивого внешнего вида, производители применяют гальваническое покрытие никелем. Такая отделка материала обеспечивает его антикоррозийными свойствами и противостоит механическим повреждениям. Накладные петли из никеля хорошо зарекомендовали себя во влажной среде – они не взаимодействуют с водой, поэтому являются долговечными. С помощью таких изделий уместно фиксировать фасады кухонных наборов мебели, а также дверцы для тумбы в санузле;
• механизм пружины — данное устройство также производится из стали. Пружины изначально установлены внутрь петли и обеспечивают ей момент открытия и закрытия. Пружина обычно туго натянута с двух сторон для плотного прилегания дверцы к боковине.

Кроме указанных деталей петли, она имеет 4 шарнира – механизмы, которые обеспечивают изделию вращающийся момент. Данные устройства также покрыты никелем для улучшенной работы. Качество изготовления всех деталей накладной петли обуславливают качество функционирования мебельных створок.

Выбирая соединительные элементы для шкафчиков, всегда обращайте внимание на возможность регулировки петель. В процессе эксплуатации под весом дверки, изделия могут расслабляться, а фасады проседать, поэтому будет не лишним произвести несколько несложных манипуляций по подтяжке устройств.

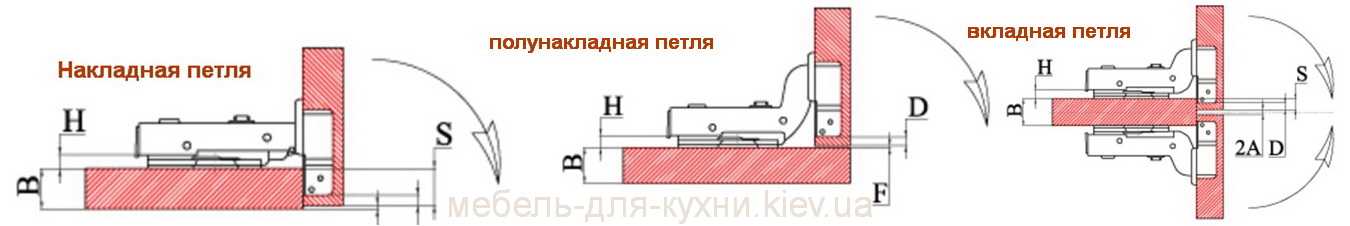

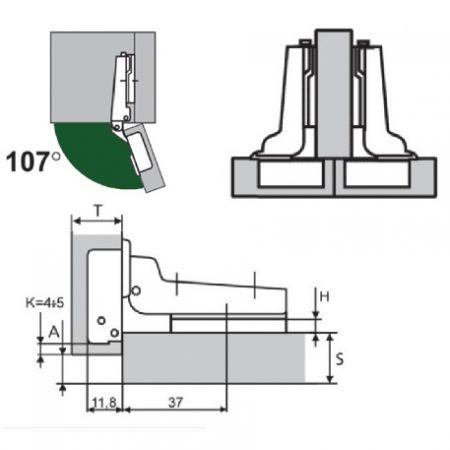

Схема накладной петли

Применение

Наиболее часто накладные и вкладные петли используются для закрепления фасадов на мебели. При открытии дверцы, она становится в одну плоскость с внутренним коробом, а при ее закрытии, дверца закрывает собой боковину стойки полностью. Благодаря такой конструкции, целесообразнее применять накладные петли для:

• кухонных фасадов — для удобного открытия шкафчиков верхнего ряда, а также для нижних тумб можно использовать накладные петли, в конструкции которых присутствует подкладка. Подкладка обеспечивает дополнительный выступ изделия, если это необходимо;
• комодов — привлекательный внешний вид – один из необходимых аспектов для мебели в спальню или гостиную. Поэтому использование накладных вариантов уместно для комодов и небольших шкафчиков, так как внешняя дверца полностью закрывает боковые перекладины мебельного щита;
• прикроватных тумбочек — важно, чтобы в петле производилась регулировка, с помощью которой можно подтянуть или опустить дверку. Благодаря ей, фасад можно выровнять в разные стороны, тем самым улучшив внешний вид тумбочки;
• платяных шкафов — здесь важным критерием является выносливость и устойчивость дверей, поэтому петли мебельные накладного типа подходят лучше всего. Они выдерживают большой вес, а чтобы быть уверенным в практичности применения такого изделия, установите не одну, а три петли – количество подбирайте индивидуально, в зависимости от высоты створки.

Установка устройств может производиться самостоятельно, так как для этого не потребуется определенных навыков. Как зафиксировать петлю на мебельном изделии своими руками предлагаем ознакомиться ниже.

Нюансы крепления

Перед тем, как установить мебельную петлю, обратите внимание на перечень инструментов, которые необходимы для работы:

• дрель с насадкой для отверстий под петли;
• рулетка;
• карандаш;
• саморезы, подходящие по глубине к устанавливаемой петле и фасаду.

Первоначально необходимо разметить места крепления петель. Стоит отметить, что процесс фиксации накладных вариантов схож с тем, как крепятся полунакладные петли. Различие состоит лишь в самом механизме работы.

В зависимости от длины и ширины двери, определитесь с количеством петель. Обычно для кухонного фасада достаточно двух устройств. Для небольшого выступа при конструктивных особенностях мебели используется подкладка различной толщины. Она позволяет двери открываться немного вперед.

Когда инструменты подготовлены, переходим к действиям:

• размечая место крепления петли, обратите внимание на ее расположение: если деталь будет размещена на стыке с полкой, то дверь не сможет закрыться. Поэтому перед монтажом тщательно расчертите места соприкосновения дверцы с внутренними полками, после чего приступайте к разметке посадочных гнезд для петель;
• отмерьте около 20 мм от края фасада, и 100 мм от верха и низа дверцы, чтобы разметить место под крепеж;
• замерьте расстояние между фиксационными шурупами на самой петле, чтобы просверлить соответствующие отверстия;
• проделайте отверстия и прикрутите петлю с помощью отвертки. Обратите внимание, что если применяется угловая накладная петля, то потребуется накладка, которая позволит дверце открыться еще больше.

РазметкаПодготовка отверстияГотовое отверстиеКрепление петли с помощью саморезов

После того, как установка завершена, необходимо закрепить фасад на петле и соединить его с мебелью. После этого потребуется регулировка петель, которая необходима для обеспечения исправного функционирования.

Не забывайте, что регулировать мебельную петлю необходимо как по горизонтали, так и по вертикали. Кроме того, регулировка осуществляется согласно глубине изделия. Все действия производятся с помощью обычной отвертки, подходящей по конфигурации к саморезам.

Видео

Самые лучшие накладные мебельные петли это мой правильный выбор

Чтобы дверцы шкафчиков всегда открывались и закрывались плавно, используются специальные крепления – петли.

Детали представлены большим разнообразием вариантов, каждый из которых выполняет определенную функцию.

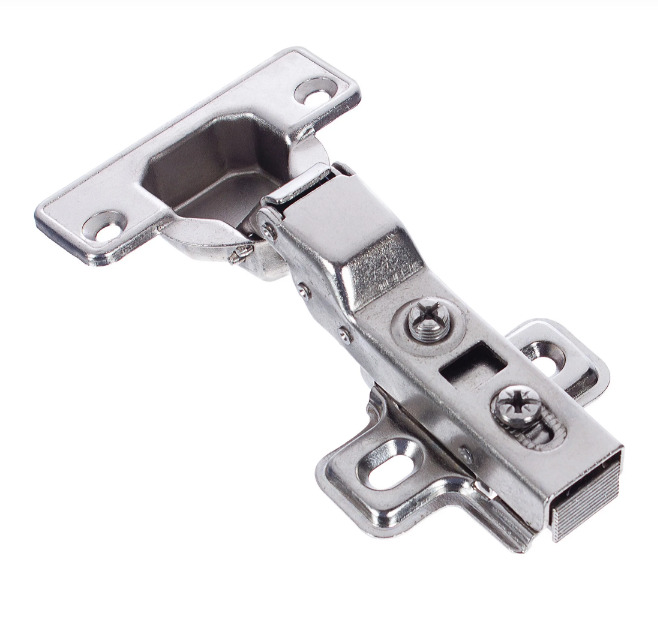

Одним из распространенных вариантов является петля мебельная накладная часть которой крепится к фасаду под определенным углом. Предлагаем подробнее рассмотреть тонкости использования данной детали.

Функции и особенности

Петля накладного типа закрепляется на мебельном щите благодаря ее расположению на поверхности дерева. Если рассматривать врезные петли, то для них специально высверливаются отверстия, накладная петля же устанавливается без врезки.

Конструкция данного устройства состоит из следующих деталей:

• петля, которая крепится на дверцу;
• монтажная планка, устанавливающаяся на мебельный боковой щит.

Накладная петля является одной из разновидностей четырехшарнирных устройств для соединения мебельных конструкций. Кроме нее используется также подобная конфигурация – полунакладная петля.

Различия между ними состоят в следующем:

• накладная деталь применяется в случае, когда дверца полностью закрывает боковую перекладину мебели;

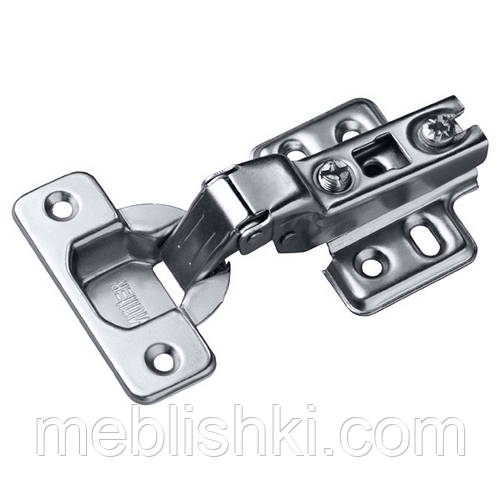

• полунакладная деталь используется при закрытии сразу двумя дверцами одной боковины.

Накладная

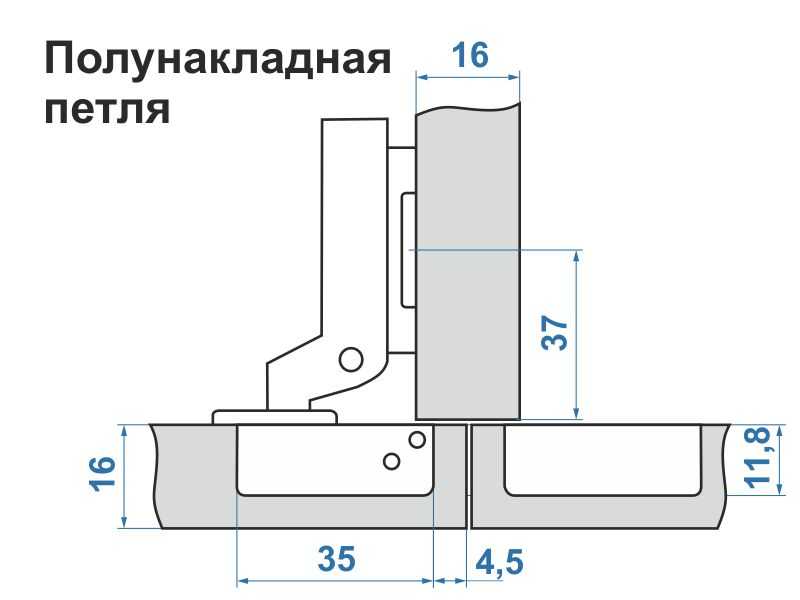

Полунакладная

Данный крепеж способен обеспечить дверце открытие, равное 90-165 градусам. Мебельная накладная петля имеет доступную стоимость, благодаря чему является одной из самых применяемых соединений в мебельном производстве. Ее используют на кухонных гарнитурах, комодах для спальни, шкафах и тумбочках.

Петля в конфигурации имеет пружину и несколько шарниров, которые крепятся к монтажной планке. Чашка устройства плотно прилегает в выемку для нее. Чтобы закрепить изделие на створке, мастера используют саморезы длиной до 1,5 см.

Существует еще одна разновидность петли, которую легко спутать с накладной – вкладная. Она является внутренним соединением и применяется тогда, когда створку необходимо поместить внутрь боковин шкафчиков.

Планируя модули сборных мебельных конструкций, заранее продумывайте тип петель. Наиболее оптимальным вариантом станет использование устройств, где присутствует шарнир – такие изделия прочные и доступные в стоимости, кроме того, они долговечны.

Материалы изготовления

Производство мебельных петель накладного типа осуществляется с помощью штамповки. Заготовленный цельный лист нержавеющей стали помещают под специальный пресс, который уже заряжен насадкой, формирующей изделие.

Петли для мебели получаются путем выдавливания пресса части стали, которая выходит из агрегата уже готовыми формами, необходимыми для конструкции устройства.

Рассмотрим подробнее, из чего изготавливают остальные части изделия:

• покрытие петли — для придания прибору красивого внешнего вида, производители применяют гальваническое покрытие никелем. Такая отделка материала обеспечивает его антикоррозийными свойствами и противостоит механическим повреждениям. Накладные петли из никеля хорошо зарекомендовали себя во влажной среде – они не взаимодействуют с водой, поэтому являются долговечными. С помощью таких изделий уместно фиксировать фасады кухонных наборов мебели, а также дверцы для тумбы в санузле;
• механизм пружины — данное устройство также производится из стали. Пружины изначально установлены внутрь петли и обеспечивают ей момент открытия и закрытия. Пружина обычно туго натянута с двух сторон для плотного прилегания дверцы к боковине.

Кроме указанных деталей петли, она имеет 4 шарнира – механизмы, которые обеспечивают изделию вращающийся момент. Данные устройства также покрыты никелем для улучшенной работы. Качество изготовления всех деталей накладной петли обуславливают качество функционирования мебельных створок.

Выбирая соединительные элементы для шкафчиков, всегда обращайте внимание на возможность регулировки петель. В процессе эксплуатации под весом дверки, изделия могут расслабляться, а фасады проседать, поэтому будет не лишним произвести несколько несложных манипуляций по подтяжке устройств.

Схема накладной петли

Применение

Наиболее часто накладные и вкладные петли используются для закрепления фасадов на мебели. При открытии дверцы, она становится в одну плоскость с внутренним коробом, а при ее закрытии, дверца закрывает собой боковину стойки полностью. Благодаря такой конструкции, целесообразнее применять накладные петли для:

• кухонных фасадов — для удобного открытия шкафчиков верхнего ряда, а также для нижних тумб можно использовать накладные петли, в конструкции которых присутствует подкладка. Подкладка обеспечивает дополнительный выступ изделия, если это необходимо;
• комодов — привлекательный внешний вид – один из необходимых аспектов для мебели в спальню или гостиную. Поэтому использование накладных вариантов уместно для комодов и небольших шкафчиков, так как внешняя дверца полностью закрывает боковые перекладины мебельного щита;
• прикроватных тумбочек — важно, чтобы в петле производилась регулировка, с помощью которой можно подтянуть или опустить дверку. Благодаря ей, фасад можно выровнять в разные стороны, тем самым улучшив внешний вид тумбочки;
• платяных шкафов — здесь важным критерием является выносливость и устойчивость дверей, поэтому петли мебельные накладного типа подходят лучше всего. Они выдерживают большой вес, а чтобы быть уверенным в практичности применения такого изделия, установите не одну, а три петли – количество подбирайте индивидуально, в зависимости от высоты створки.

Установка устройств может производиться самостоятельно, так как для этого не потребуется определенных навыков. Как зафиксировать петлю на мебельном изделии своими руками предлагаем ознакомиться ниже.

Нюансы крепления

Перед тем, как установить мебельную петлю, обратите внимание на перечень инструментов, которые необходимы для работы:

• дрель с насадкой для отверстий под петли;
• рулетка;
• карандаш;
• саморезы, подходящие по глубине к устанавливаемой петле и фасаду.

Первоначально необходимо разметить места крепления петель. Стоит отметить, что процесс фиксации накладных вариантов схож с тем, как крепятся полунакладные петли. Различие состоит лишь в самом механизме работы.

В зависимости от длины и ширины двери, определитесь с количеством петель. Обычно для кухонного фасада достаточно двух устройств. Для небольшого выступа при конструктивных особенностях мебели используется подкладка различной толщины. Она позволяет двери открываться немного вперед.

Когда инструменты подготовлены, переходим к действиям:

• размечая место крепления петли, обратите внимание на ее расположение: если деталь будет размещена на стыке с полкой, то дверь не сможет закрыться. Поэтому перед монтажом тщательно расчертите места соприкосновения дверцы с внутренними полками, после чего приступайте к разметке посадочных гнезд для петель;
• отмерьте около 20 мм от края фасада, и 100 мм от верха и низа дверцы, чтобы разметить место под крепеж;
• замерьте расстояние между фиксационными шурупами на самой петле, чтобы просверлить соответствующие отверстия;
• проделайте отверстия и прикрутите петлю с помощью отвертки. Обратите внимание, что если применяется угловая накладная петля, то потребуется накладка, которая позволит дверце открыться еще больше.

Разметка
Подготовка отверстия
Готовое отверстие
Крепление петли с помощью саморезов

После того, как установка завершена, необходимо закрепить фасад на петле и соединить его с мебелью. После этого потребуется регулировка петель, которая необходима для обеспечения исправного функционирования.

Не забывайте, что регулировать мебельную петлю необходимо как по горизонтали, так и по вертикали. Кроме того, регулировка осуществляется согласно глубине изделия. Все действия производятся с помощью обычной отвертки, подходящей по конфигурации к саморезам.

Видео

Мебельные петли, базовые конструкции, материалы, советы по выбору

Износостойкость шкафов, столов, тумбочек во многом зависит от качества фурнитуры. Это огромная категория товаров, включающая сотни разновидностей изделий, от направляющих до конфирматов.

Незаменимыми элементами являются мебельные петли, именно они позволяют удобно открывать створки под определенным углом. Еще несколько лет назад выбор этого дополнительного оснащения был невелик, но сегодня ситуация изменилась.

Такая фурнитура, как петли, классифицируется по конструкции, материалам изготовления, способу монтажа, поэтому для правильного выбора элементов нужно знать многие нюансы.

Базовые характеристики

Мебельные петли представляют собой полумеханические устройства для крепления фасада к корпусу мебели, комфортного использования дверок. Установка производится при помощи саморезов. Чашка мебельной петли закрепляется на фасаде, а монтажная планка фиксируется к коробу. Выделяют несколько разновидностей изделий в зависимости от угла открывания:

1. 45 градусов. Используются для угловых шкафов, тумб, имеющих форму трапеции, с одной либо двумя створками. Это может быть кухонная или гардеробная мебель.
2. 90 градусов. Позволяют открывать дверцы под прямым углом. Различают несколько видов петель. Накладные не предусматривают изгиба, подходят для фасадов, которые полностью закрывают боковые стенки. Полунакладные отличаются средним изворотом, внутренние — большим. Первые применяются в трехстворчатых гардеробах, вторые — в офисной мебели.
3. 165 градусов. Карусельные петли отличаются сложной формой колена чаши. Актуальны для угловых тумбочек.
4. 180 градусов. Используются для монтажа фальш-панелей, присоединения фасада к боковине. Популярный вариант для кухонных гарнитуров.
5. 270 градусов. Подходят для любой складной двери.

Выбор подходящих петель осуществляется на основе конструктивных особенностей изделий. Обязательно учитывается назначение предметов интерьера. Имеют значение и другие факторы: интенсивность эксплуатации, материал, из которого изготовлена мебель.

Основные конструкции

В связи со стремительным развитием технологий повысились требования к проектированию и производству предметов интерьера. Соответственно, ассортимент современных мебельных петель расширился. Сегодня изделия подразделяют на безчашечные, накладные, полунакладные, четырехшарнирные группы. Также существуют модели для крепления нестандартных фасадов.

Безчашечные

Классическая конструкция представляет собой две тонкие пластины, соединенные друг с другом. По краям располагаются отверстия для вкручивания саморезов, угол открывания составляет 90 градусов. Подобная фурнитура для мебели подразделяется на несколько типов:

1. Рояльные. Механизмы с одним шарниром, играют роль скрытых крепежей. Применяются в тумбах, кухонных шкафчиках, пуфах с верхним поднятием сиденья.
2. Пяточные. Шарнирные петли, состоящие из пары планок. Главный недостаток моделей — небольшая несущая способность. Актуальны только для легких фасадов.
3. Карточные. По конструкции схожи с рояльными аналогами, крепежи фиксируются при помощи отверстий, расположенных по краям пластин. Встречаются различные размеры механизмов. Сфера применения — шкатулки, мебель в стиле ретро.
4. Штыревые. По внешнему виду напоминают карточные петли, но для монтажа используются специальные штыри, которые могут различаться по длине. Для легких конструкций подбираются изделия с 2–3 крепежами, для тяжелых — с 4 и более.

  Обзор ручек для мебели, дизайнерские и функциональные новинки

Петля пяточная, как и другие безчашечные варианты, сегодня редко используется в мебельном производстве. В основном это декоративные изделия, которыми дополняются откидные крышки столов. Также конструкции нашли применение в сфере установки межкомнатных дверей.

Рояльные Пяточные Карточные Штыревые

Накладные и полунакладные

Накладными называются изделия, которые монтируются без сверления. Подойдут для тонких фасадов, не позволяющих установить врезные петли. Такой способ крепления получил широкое распространение, применяется в любых гарнитурах: гостиных, кухонных, спальных, а также в тумбах, комодах. Угол открытия — 110 градусов.

Полунакладные или срединные петельки перекрывают бок корпуса лишь наполовину. Устанавливаются в мебели, если фасады крепятся к общей перегородке и открываются в разные стороны. Угол такой же, как у накладных — 110 градусов.

Установка накладных и полунакладных мебельных петель без врезки актуальна для нестандартных фасадов. Главный минус моделей заключается в невозможности регулировки посадки в разных плоскостях.

Четырехшарнирные

Универсальные петли, отличаются долговечностью, способностью выдерживать высокие нагрузки. Подойдут для мебельных дверок с углом открывания от 92 до 175 градусов. Стандартный диаметр составляет 35 мм, но встречаются и другие варианты.

Четырехшарнирная петля состоит из чаши, плеча, монтажной планки. Дополнительно модели оснащаются декоративными накладками. Плавное, бесшумное закрывание дверей обеспечивается доводчиками. Выделяют несколько разновидностей подобных изделий:

1. Внутренние. Применяется в тех случаях, когда необходимо расположить фасад внутри корпуса, чтобы петли на створках не контактировали с соседними стенками. На основании располагается выраженный изгиб.
2. Угловые. Используются для фиксации фасада под определенным углом. В связи с особенностями конструкции монтируются петли без врезки. Стандартные модели рассчитаны на 30, 45, 90, 135 либо 175 градусов.
3. Инверсные. Состоят из пары пластин с отверстиями, скрепляются при помощи подвижного механизма. Актуальны для распашных дверей, открываются на 180 градусов.
4. Антресольные. Применяются для фиксации горизонтальных фасадов, которые открываются вверх. Оптимальны для шкафов, в том числе и кухонных. Основа механизма представлена пружиной.
5. Секретерные. По устройству схожи с карточными мебельными петлями, состоят из двух плоских элементов, скрепленных шарниром. Применяются для фиксации горизонтальных дверок, которые открываются вниз.
6. Штольные. Используются для установки фасадов на боковые стойки, соседствующие со стенками. Актуальны для крепления фальш-панелей.
7. Ломберные. Обеспечивают открывание на 180 градусов, поэтому служат для оснащения раскладных столов. Монтируются на торцы конструкций для фиксации откидных дверок.
8. Маятниковые. Также их называют барные петли, свое название они получили благодаря углу открывания в 180 градусов, подобно дверям в американских барах.

Распространенное название четырехшарнирных мебельных петель — лягушка. Подвижная деталь конструкции, состоящая из 4-х шарниров и пружины, похожа на подпрыгивающее земноводное. Модели характеризуются значимыми преимуществами: надежностью и универсальностью применения.

Петля барная состоит из пары цилиндрических штифтов, которые соединяют между собой 3 металлические пластинки. За счет пружинок открывание дверцы может производиться в любом направлении.

Внутренние Угловые Инверсные Антресольные Секретерные Штольные Ломберные Маятниковые

Для специфичных фасадов

Сборные конструкции, выполненные из алюминиевой рамы, крепятся при помощи специальных изделий. Часто они реализуются вместе с профилями. Для некоторых необычных фасадов допустимо использование накладных и врезных мебельных петель.

  Сфера применения мебельных петель с доводчиком, особенности монтажа

Существуют особые модели для стекла, которые отличаются от стандартных механизмом установки: предварительно в полотне просверливается сквозное отверстие. Пружинные вариации актуальны для вогнутых дверок и любых других, когда монтаж другой фурнитуры невозможен.

Для шкафов производятся специальные петли быстрой установки. Они позволяют легко снимать дверцы, а затем навешивать их обратно. Манипуляции при этом не требуют использования специальных инструментов.

Накладные Врезные Пружинные Для стекла

Материалы изготовления и дизайн

Петля карточная, барная и другие разновидности крепежей производятся из разных материалов. Наиболее распространенными являются сталь и латунь. При выборе необходимо учитывать их свойства и особенности:

1. Сталь. Имеет блестящую поверхность, отличается привлекательным внешним видом. Плюсы: высокая прочность, доступная стоимость. Минусы: не подходит для ванной комнаты и других помещений с повышенной влажностью, наличие грубых торцов, швов, имеют заметный люфт, спустя пару лет начинают поскрипывать.
2. Латунь. Петли производятся с точным соблюдением размеров, поэтому каждое изделие можно использовать в качестве образца для врезки. Плюсы: материал не покрывается ржавчиной, не нуждается в смазке, поверхность идеально гладкая, тщательно обработанная, минимальный люфт, качественное гальваническое покрытие, благородный цвет. Минусы: стоимость в несколько раз выше стальных моделей, изделия стачиваются при длительной эксплуатации.

Петля врезная либо накладная из латуни по всем параметрам будет качественнее по сравнению со стальными аналогами, но и дороже в 5–7 раз. При выборе стоит руководствоваться бюджетом и целесообразностью применения.

Сталь Латунь

Навесы различаются не только материалами изготовления, но и дизайном. Красивые изделия будут выполнять практическую и декоративную функции.

Кованые петли органично вписываются в интерьеры модерн, лофт, прованс, барокко.

Оформление под старину актуально для стилей винтаж, кантри, ретро, хай-тек, гармонирует оно и с минимализмом, золотое покрытие — с классическим направлением, арт-деко.

Разновидности по способу монтажа

Накладная или внутренняя петля может различаться конструкцией. Чаша с коленом по-разному фиксируется ответной планкой. В зависимости от этих особенностей выделяют три ее вида:

1. Side-on. Элементы конструкции вставляются друг в друга, скрепляются специальным винтом с насечками. Последние служат для надежного удержания соединения в ослабленном состоянии. Такая разновидность получила наибольшее распространение.
2. Clip-on. Детали фиксируются при помощи защелкивания, винты не используются. Строение петелек позволяет без применения инструментов снимать и навешивать дверцы. Актуальны для быстрого монтажа.
3. Key-hole. На поверхности плеча чашки располагается отверстие, которое похоже на обычную замочную скважину, через эту прорезь проходит головка винта, обеспечивая надежное крепление.

Все перечисленные типы мебельных петель 90 градусов являются четырехшарнирными. Главные отличия заключаются в способе установки и предназначении. Необходимо учитывать особенности фасада, вариант крепления.

Side-on Clip-on Key-hole

Советы по выбору

Грамотно подобранная мебельная петля станет залогом длительного использования мебели. Стоит обращать внимание не только на стоимость изделий, но и на основные характеристики. Определиться помогут рекомендации специалистов:

1. Уточняются способ открывания дверцы и размеры петли. На небольшие фасады требуются маленькие навесы, и наоборот.
2. Обращается внимание на производителя, оптимальное соотношение стоимости и качества.
3. При внешнем осмотре мебельных угловых петелек проверяется наличие вмятин, трещин и других дефектов.
4. Фурнитура должна проходить сертификацию в РФ, подтверждающие документы всегда есть в наличии у надежных продавцов.
5. Стоит доверять только специализированным магазинам, которые торгуют оригинальным товаром. Квалифицированные консультанты помогут сделать правильный выбор, предоставят информацию об установке и обслуживании изделий.

  Разновидности фурнитуры для шкафов, лучшие производители

Все прямые и угловые мебельные петли, кроме безчашечных, производятся с доводчиками либо без них.

Действие этого приспособления можно сравнить с амортизатором, который обеспечивает плавное бесшумное закрывание дверок, без ударов о корпус мебели.

Среди безусловных достоинств подобного дополнения — увеличение срока службы конструкций, устойчивость к нагрузкам, защита от протекания масла и рабочей жидкости. Модели регулируемые, служат для максимально плотного прилегания поверхностей.

Для толстых фасадов подбираются петли с диаметром чашки 45 мм. Неплохим вариантом станут пружинные модели обратного хода.

Уточнить способ открывания дверцы и размеры петли Обратить внимание на производителя, соотношение стоимости и качества Проверить наличие вмятин, трещин и других дефектов

Как крепить и регулировать

Установка мебельных петель 180 градусов начинается с разбора детали. Распространение получили накладные модели с диаметром 35 мм. Перед началом работы необходимо подготовить инструменты:

• шуруповерт;
• линейку;
• дрель;
• строительный уровень;
• фрезу;
• отвертку;
• шурупы;
• карандаш.

Петля секретерная и другие изделия с чашками допускают самостоятельную установку. Если процедура осуществляется впервые, стоит воспользоваться пошаговой инструкцией:

1. Разметка. Отмечается место расположения петли. Необходимо отступить от края фасада на 10–12 см. Расстояние между навесами должно быть не менее 50 см.
2. Создание отверстий. Дрелью либо шуруповертом проделываются дырочки в соответствии с метками. Для удобства дверца кладется на твердую поверхность.
3. Монтаж. В готовые отверстия помещаются петельки, корректируется положение относительно показателей высоты фасада. Отмечаются места под саморезы, прикручиваются навесы.
4. Установка двери. В первую очередь производится разметка, закрепляются площадки, навешивается фасад. После этого обе части петли соединяются. Закручиваются саморезы, регулируя положение относительно шкафчика.
5. Проверка и коррекция крепления. После установки фасада необходимо регулировать петли в трех плоскостях: вертикальной, горизонтальной, а также относительно глубины монтажа.

По такому же принципу монтируются угловые петли. Не все мастера знают, как отрегулировать навесы, между тем понадобится прижать и ослабить фасад по отношению к каркасу, подкрутить овальные дырочки, проверить хождение слева направо и обратно. Это поможет устранить щели, предотвратить провисание фасадов.

Грамотный выбор, качественные материалы, правильная установка мебельных петель 45 градусов, равно как и моделей 90, 180°, — залог комфортного использования и долговечности предметов интерьера.

Благодаря широкому ассортименту изделий можно найти подходящие варианты для самых разных вариаций шкафов, тумбочек, столов.

Монтаж навесов не требует специальных навыков, происходит быстро и без лишних усилий.

Подготовить инструменты Разметка Создание отверстий Монтаж Установка двери Проверка и коррекция крепления

Видео

Вам также может понравиться

Мебельные петли с доводчиками, обзор, отзывы, рекомендации

Бесшумная и безотказная работа какого-либо механизма всегда ассоциируется с определенным уровнем и качеством.

Точно также мебельные петли с доводчиками, установленные на фасады кухни, любого другого шкафа, обозначают определенный статус мебели.

Основная их функция – плавно «доводить» фасад до закрытого состояния без раздражающего хлопанья и стука о корпус изделия. Эта опция не только приятна в эксплуатации, она также способствует увеличению срока службы мебели.

Какие бывают петли с доводчиками для мебели

Прогресс не стоит на месте, производители фурнитуры постоянно выпускают какие-то новинки. Которые либо приживаются и ставятся на поток. Либо остаются экспериментальными.

Виды мебельных петель с доводчиками

На сегодняшний день можно выделить три группы мебельных петель с доводчиками, пользующихся популярностью:

• • Стандартные мебельные петли с доводчиком, встроенным в плечо, соединяющимся с чашей. Отличить внешне их можно по сложной конструкции плеча – она имеет характерную пружинчатую форму.

• • Мебельные петли со встроенным амортизатором. Навесы такого плана можно регулировать по степени усилия амортизатора. То есть в зависимости от веса и размера фасада, дотягивание до закрытого состояния может происходить медленней и быстрее. А также с полным или частичным «гашением» удара об корпус.

• • Мебельные петли с накладными доводчиками. Преимущество их в том, что доводчик можно приобрести отдельно и установить в любой момент, когда захочется. Естественно, на определенного вида петлю определенного производителя. Если фасад держит три навеса, то можно установить демпфер на один сверху или снизу – если результат доводки устраивает.

Виды накладных доводчиков и амортизаторов

Накладные доводчики к мебельным петлям тоже бывают разные:

• • С креплением на чашку петли (например, амортизатор SOFTECH R).

• • С защелкиванием на чашку петли (например, амортизатор WAVE).

• • С защелкиванием на плече петли (например, амортизатор SOFTPLUS).

Демпферы, основные разновидности

Строго говоря, амортизаторы частично выполняют функцию доводчика. Они лишь гасят удар, делая закрывание фасада бесшумным. Дотягивает же до положения закрытия дверцу сама петля.

Учитывая этот факт, будет справедливо упомянуть и демпферы, которые к петлям не имеют никакого отношения, но функционально исполняют ту же роль, что и накладные доводчики и амортизаторы – гасят удар дверцы о корпус при закрывании фасада.
Демпферы такого плана бывают двух видов:

• Накладные. Прикручиваются к боковине шкафа изнутри
• Врезные. Врезаются в торец стоевой, дна или крышки корпуса.

Самый простейший вид демпфера – это силиконовая подкладка.

Как выбрать мебельные петли с доводчиками?

Мебельные петли с доводчиками также как и обычные бывают накладными, полунакладными, внутренними и т.д. Более подробно о видах мебельных петель можно прочитать здесь.

Относительно проверки качества мебельных петель с доводчиками никаких глобальных испытаний не проводилось. Поэтому однозначно сказать, какой бренд и какая модель заслуживает доверия, а какая нет, невозможно.

Знак соответствия требования ГОСТа к качеству мебельных петель (как и направляющих для ящиков) начинается с ресурса от 20.000 циклов открывания и закрывания. Но это всего лишь цифра.

Которая меняется в зависимости от экспериментальных нагрузок (веса и размера фасада).

Производители мебельных петель дают гораздо больший ресурс своей продукции, в среднем от 80.000 циклов. Поэтому ориентироваться на ГОСТ смысла особого нет.

При обилии предложений лучше все-таки обратить внимание на мебельные петли известных брендов, таких как Blum, Hettich, Grass, FGV, Ferrari, Hafele, Боярд и других. Не стоит брать заведомо китайские подделки, есть вполне хорошие по качеству бюджетные марки.

В идеале лучше ориентироваться при выборе на премиум-сегмент – Blum, Hettich, Grass, если средства позволяют. Петли остальных марок не хуже и, скорей всего, при первом сравнении вы не заметите разницы.

А вот если долго пользовались кухней или любым другим шкафом, на котором были установлены доводчики Блюм, разницу почувствуете сразу.

Опытные мебельщики при выборе петли с доводчиком советуют сравнивать вес и маркировку стали. Чем толще металл на изделии, тем больше она весит.

Тонкий металл даже при точной калибровке навеса и презентабельном, солидном виде не сможет обеспечить петле должных качественных характеристик. Ведь закон тяготения никто не отменял.

И при долгой службе тяжелый фасад деформирует навес с тонким металлом куда быстрее, чем с толстым.

При выборе мебельных петель с доводчиками есть резон ориентироваться на рекомендации продавца. Магазины мебельной фурнитуры есть практически в любом городе и ориентированы они на продажи, по сути, одним и тем же людям – производителям корпусной мебели.

Продать откровенный шлак можно один раз, второй раз за ним просто никто не придет. Ведь качество любой фурнитуры проверяется на первой же установке. Поэтому ассортименту более-менее крупных магазинов фурнитуры, оптовых поставщиков можно вполне доверять.

А также прислушиваться к рекомендациям консультантов (уж они-то точно знают, какой товар пользуется популярностью, а какой нет).

Нюансы установки мебельных петель плавного закрывания

Нередко в статьях можно встретить «лайфхаки» экономии при покупке и монтаже фурнитуры, которые весьма спорны. И даже вредны.

Миф 1. Устанавливать доводчики можно не на все дверцы кухни, а только на те, которыми пользуешься чаще всего. Сомнительная рекомендация. По своему опыту могу сказать – к хорошему быстро привыкаешь.

И если привык к определенному открыванию фасада, зная, что он плавно и бесшумно закроется, будешь так же, с отмашкой закрывать и все остальные. Вздрагивая каждый раз от стука. Это раздражает.

Как показывает практика, если установить мебельные петли с доводчиками только на кухню, то потом захочется поставить их на все шкафы в доме. Тем более что затраты не такие уж большие.

Миф 2. Устанавливать можно по одной петле с доводчиком на каждую дверь, комбинируя с обычными. Делать этого тоже не стоит. Петли на каждом фасаде должны быть однотипные, одного производителя и желательно – одной серии.

Форма плеча и вообще принцип действия мебельных петель с доводчиком/амортизатором и без него разный, жесткость тоже разная.

Если не будет изначально проблем с регулировкой зазоров, то они обязательно дадут знать о себе потом, перекашивая и деформируя дверь при открывании.

Единственная экономия, которая оправдана – это установка обычных петель на фасады с открытием вверх и фиксацией подъемным механизмом. Газлифт все равно не даст петле с доводчиком работать так, как надо. Поэтому ставить на фасады с таким открытием можно стандартные мебельные петли.

В остальном установка мебельных петель совершенно обычная, так же как и на остальных, прочитать о ней можно здесь.

Петли мебельные с доводчиком — Мебельная фурнитура

Представлено 25 товаров

По популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию

• Петля накладная Clip-on с доводчиком

  55.00 ₽

  Петли четырехшарнирные мебельные накладные соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов. Данные петли с доводчиком имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания.

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Накладная

  Тип монтажа — CLIP-ON

  Высота монтажной планки — H=0

  Межцентровое расстояние — 48 мм

• Петля накладная Clip-on с доводчиком 11027

  50.00 ₽

  Петли четырехшарнирные мебельные накладные соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов. Это петли с доводчиком произведены компании MF,  имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания нового поколения.

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Накладная

  Тип монтажа — CLIP-ON

• Петля накладная RDK Clip-on с доводчиком

  95.00 ₽

  Петли четырехшарнирные мебельные накладные соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов.

  Данные петли накладные градусов произведены компанией MF под брендом RDK, они имеют систему монтажа Clip on, оборудованы доводчиком плавного закрывания

  Производитель — RDK

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Накладная

  Тип монтажа — CLIP-ON

• Петля без врезки 52*103 с доводчиком

  180.00 ₽

  Петля без врезки 52*103 , угол открывания 130*-170* (усиленная) используется в случаях, когда толщина мебельной стенки недостаточно толстая для крепления обычной петли с врезной чашей.

  С доводчиком.

  Петля без врезки 52*103

• Петля угловая 90 градусов REJS Clip-on с доводчиком

  130. 00 ₽

  Петли для фальшпанели четырехшарнирные мебельные (равнолежащие или петли 90 и 180 градусов) в основном используются в модулях под мойкой. Фасад с такими петлями крепится к корпусу шкафа в одной плоскости.

  Петля в комплекте с планкой, заглушкой и саморезами.

  • чашка Ø35, расстояние между отверстиями 45мм;
  • изгиб плеча петли 0°;
  • угол открывания 90°;
  • система крепления clip-on;
  • плавное закрывание soft-close удобная и точная регулировка в трех плоскостях;
  • петля металлическая никелированная

  Инструкция_90_rejs

• Петля накладная MF Prima Clip-on с доводчиком

  120.00 ₽

  Петля накладная MF Prima. Четырехшарнирные мебельные накладные соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов.

  Данные наружные петли произведены компанией MF под брендом Prima, они имеют систему быстрого монтажа Clip on и системой открывания 2-ways, оборудованы доводчиком плавного закрывания, который срабатывает уже от 10 градусов.

  Производитель — MF

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — накладная

  Тип монтажа — CLIP-ON

• Петля угловая 90° RDK Slide-on с доводчиком

  85.00 ₽

  Петли для фальшпанели  (еще называют их равнолежащие или петли 90 (180) градусов) обычно используются в модулях под мойкой.

  Особенностью при их использовании является то, что фасад крепится к корпусу шкафа в одной плоскости.

  Имеют систему монтажа Slide on,  оборудованы доводчиком плавного закрывания.

• Петля 165 градусов Clip-on с доводчиком

  291.00 ₽

  Петли 165-175 градусов, они же петли крокодилы или петли трансформеры.

  Необходимы они в том случае, когда надо обеспечить полный доступ в шкаф, и фасады при этом полного открывания.

  Крепятся эти петли под прямым углом, но открываются при этом на 165-175 градусов.

  Данные петли накладные, имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания.

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — 165 градусов

  Тип монтажа — CLIP-ON

• Петля вкладная SAMET Black с доводчиком, Турция

  195.00 ₽

  Петля в комплекте с ответной планкой, декоративной заглушкой на плечо петли, декоративной заглушкой на чашку петли.

  МАТЕРИАЛ: сталь

  ПРОИЗВОДИТЕЛЬ: Турция

  ЦВЕТ: черный

  ВИД: вкладная (внутренняя)

  БРЕНД: Samet

  Мебельная петля «MASTER BLACK» с плавным закрыванием оснащена доводчиком, который обеспечивает мягкое и бесшумное закрывание дверей мебели.

  Система быстрого монтажа обеспечивает быструю и легкую сборку без инструментов.

  Дополнительная опция 3D-регулировки:
  Еще одна технологическая инновация компании SAMET — система регулировки петли с помощью эксцентрика. С его помощью возможно отрегулировать фасад c установленными петлями «MASTER BLACK» по трем осям. Эта система позволяет отрегулировать фасад по вертикали (вверх — вниз), по горизонтали (вправо — влево) и по глубине, что существенно упрощает сборку мебели.

• Петля накладная SAMET BLACK с доводчиком, Турция

  210.00 ₽

  МАТЕРИАЛ: сталь

  ПРОИЗВОДИТЕЛЬ: Турция

  ЦВЕТ:черный

  ВИД: накладная

  БРЕНД:Samet

  Мебельная петля «MASTER BLACK» с плавным закрыванием оснащена доводчиком, который обеспечивает мягкое и бесшумное закрывание дверей мебели.

  Система быстрого монтажа обеспечивает быструю и легкую сборку без инструментов.

  Дополнительная опция 3D-регулировки:
  Еще одна технологическая инновация компании SAMET — система регулировки петли с помощью эксцентрика. С его помощью возможно отрегулировать фасад c установленными петлями «MASTER BLACK» по трем осям. Эта система позволяет отрегулировать фасад по вертикали (вверх — вниз), по горизонтали (вправо — влево) и по глубине, что существенно упрощает сборку мебели.

• Петля угловая 45 градусов FGV с доводчиком

  169.00 ₽

  Цена за петлю в комплекте с ответной планкой.

  Петли четырехшарнирные мебельные 45 градусов обычно используются в кухонных угловых модулях расположенных над мойкой, а так же, иногда, и в боковых модулях. Фасады в таких модулях крепятся к боковым стенкам под тупым углом.

  Петли произведены итальянской FGV, они имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания.

  Производитель — FGV

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — 45 градусов

  Тип монтажа — CLIP-ON

• Петля угловая 90 градусов MF Prima Clip-on c доводчиком

  120.00 ₽

  Петли для фальшпанели четырехшарнирные мебельные (равнолежащие или петли 90 и 180 градусов) в основном используются в модулях под мойкой. Фасад с такими петлями крепится к корпусу шкафа в одной плоскости.

  Данные петли для фальшпанели произведены компанией MF под брэндом Prima, они имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания. Доводчик на петлях срабатывает уже от 10 градусов открывания, а система 2-Way обеспечивает их более плавную работу.

  Производитель — MF

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — 90 градусов для фальшпанели

  Тип монтажа — CLIP-ON



• Петля угловая 30 градусов RDK Clip-on с доводчиком

  95. 00 ₽

  Петли четырехшарнирные мебельные угловые 30 градусов обычно используются в кухонных угловых модулях расположенных над мойкой, в боковых модулях.

  Фасады в таких модулях крепятся к боковым стенкам под тупым углом.

  Данные петли 30 градусов имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания.

  Производитель — RDK

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — 30 градусов

  Тип монтажа — CLIP-ON



• Петля накладная FGV с доводчиком

  210.00 ₽

  Производитель — FGV

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Накладная

  Тип монтажа — CLIP-ON

• Петля внутренняя RDK Clip-on с доводчиком

  88.00 ₽

  Если необходимо по дизайну, чтобы торец корпуса был виден сбоку от фасада, тогда используют вкладные (внутренние) четырехшарнирные мебельные петли.

  Данные петли имеют систему монтажа Clip on, оборудованы доводчиком плавного закрывания.

  Производитель — RDK

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Вкладная

  Тип монтажа — CLIP-ON

• Петля-мини RDK накладная Clip-on с доводчиком

  85.00 ₽

  Петли четырехшарнирные мебельные накладные соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов. Данные петли накладные имеют систему монтажа Clip on, чашку 26 мм и оборудованы доводчиком плавного закрывания.

  Чашка — 26 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Накладная

  Тип монтажа — CLIP-ON

• Петля угловая 45 градусов RDK Slide-on с доводчиком

  75.00 ₽

  Петли четырехшарнирные 45 градусов обычно используются в кухонных угловых модулях расположенных над мойкой,  в боковых модулях.

  Фасады в таких модулях крепятся к боковым стенкам под тупым углом.

  Данные петли 45 градусов имеют систему монтажа Slade on, оборудованы доводчиком плавного закрывания.

  Производитель — RDK

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — 45 градусов

  Тип монтажа — Slide-on

• Петля угловая 90 градусов Clip-on с доводчиком

  90.00 ₽

  Петли для фальшпанели четырехшарнирные иногда называют равно лежащими или петлями 90 градусов. В основном такие петли используются в модулях под мойкой, в которых установлено мусорное выдвижное ведро.

  Особенностью петель для фальшпанелей является то, что фасад крепится к корпусу шкафа в одной плоскости.

  Данные петли для фальшпанели произведены компанией MF, они имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания.

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — 90 градусов для фальшпанели

  Тип монтажа — CLIP-ON

• Петля полунакладная RDK Clip-on с доводчиком

  96.00 ₽

  Петли четырехшарнирные мебельные полунакладные необходимы, когда в мебели используются смежные двери, где два фасада прикручены с двух сторон от перегородки шкафа.

  Такие петли закрывают половину торца ДСП. Они соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов.

  Данные петли полунакладные  имеют систему монтажа Clip on, оборудованы доводчиком плавного закрывания.

• Петля накладная SETE Clip-on с доводчиком

  86.00 ₽

  Петля с доводчиком, накладная, клиповая, без евро.

  Материал изготовления — сталь

  диаметр чашки — 35 мм,

  ответная планка Н=2

  присадка чашки петли  — 45 мм

  присадка ответной планки — 32 мм

• Петля угловая 45 градусов Clip-on с доводчиком

  120.00 ₽

  Петли четырехшарнирные 45 градусов обычно используются в кухонных угловых модулях расположенных над мойкой,  в боковых модулях.

  Фасады в таких случаях крепятся к боковым стенкам под тупым углом.

  Данные петли 45 градусов имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания.

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — 45 градусов

  Тип монтажа — CLIP-ON

• Петля полунакладная Clip-on с доводчиком

  75. 00 ₽

  Петли четырехшарнирные мебельные полунакладные необходимы, когда в мебели используются смежные двери, где два фасада прикручены с двух сторон от перегородки шкафа. Такие петли закрывают половину торца ДСП.

  Они соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов. Данные полунакладные петли с доводчиком имеют систему быстрого монтажа Clip on с литой защелкой из ZAMAK, оборудованы доводчиком плавного закрывания.

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Полунакладная

  Тип монтажа — CLIP-ON

  Высота монтажной планки — H=0

  Межцентровое расстояние — 48 мм

• Петля вкладная Clip-on с доводчиком

  55.00 ₽

  Чтобы торец корпуса был виден сбоку от фасада необходимы вкладные (внутренние) четырехшарнирные мебельные петли. Данные вкладные петли с доводчиком  имеют систему быстрого монтажа Clip on с литой защелкой из ZAMAK, оборудованы доводчиком плавного закрывания.

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Вкладная

  Тип монтажа — CLIP-ON

  Высота монтажной планки — H=0

  Межцентровое расстояние — 48 мм

• Петля накладная Clip-on с доводчиком, площадка 4 шурупа

  58.00 ₽

  Петли четырехшарнирные мебельные накладные соединяют боковую стенку с фасадом под углом 90 градусов, и имеют угол открывания 95-110 градусов. Это петли с доводчиком произведены компании MF,  имеют систему быстрого монтажа Clip on, оборудованы доводчиком плавного закрывания нового поколения.

  Производитель — Китай

  Чашка — 35 мм.

  Применение — Для ДСП

  Наличие амортизатора — Да

  Угол — Накладная

  Тип монтажа — CLIP-ON

Циклы с нулевыми издержками — Помощь разработчикам

Циклы с нулевыми издержками

​

Нулевой контур

Цикл с нулевыми служебными данными — это цикл, конечные точки которого определяются аппаратно, поэтому для определения момента окончания цикла и возврата к началу не требуется никакого программного обеспечения. Циклы являются сердцем алгоритмов DSP, и аппаратное обеспечение DSP поддерживает их из-за их важности.

Самая фундаментальная математическая операция в DSP показана в уравнении 1: сумма произведений (скалярный продукт). Повторяющийся характер уравнения ядра требует нулевого зацикливания. Функция умножения с накоплением и необходимые выборки данных повторяются N раз каждый раз, когда вычисляется функция ядра. 9{N-1} h[k]*x[n-k] \end{align}

Инструкция REPEAT

Инструкция REPEAT вызывает повторение следующей инструкции в коде n+1 раз, где n может быть 14-битным литерал или 14 LSB любого регистра W.

REPEAT #lit14 или REPEAT Wn

• Диапазон от 0 до 16383 инструкций
• Эффект от 1 до 16384 исполнений

• Счетчик циклов хранится в регистре RCOUNT
  • Бит STATUS установлен, когда RCOUNT > 1
  • Бит STATUS очищается, когда RCOUNT = 1

• Инструкция REPEAT может быть прервана
  • Бит RA помещается в стек (SRL) при прерывании
  • RCOUNT должен быть помещен в стек перед выполнением любых циклов REPEAT внутри ISR

• Ручная очистка RCOUNT выходит из цикла
  • Можно также выйти, очистив бит STATUS

• Ограничения цикла REPEAT
  • За REPEAT может следовать любая инструкция, кроме:
    • Инструкции по ходу выполнения программы (CALL, BRA и т. д.)
    • DO, ПОВТОР, DISI, LNK, ULNK, PWRSAV, СБРОС

SR: СТАТУС ЦП Регистр

R-0	Р-0	Р/С-0	Р/С-0	Р-0	Р/С-0	Р-0	Ч/З-0
ОА	ОБ	СА	СБ	ОАБ	САБ	ДА	DC
бит 15							бит 8

Ч/З-0	Ч/З-0	Ч/З-0	Р-0	Ч/З-0	Ч/З-0	Ч/З-0	Ч/З-0
ИПЛ2	ИПЛ1	ИПЛ0	РА	Н	ОВ	З	С
бит 7							бит 0

Примеры инструкций REPEAT

Инструкция DO

Инструкция DO повторяет набор инструкций n+1 раз, где n может быть 14-битной константой или младшими 14 битами любого регистра W.

• Начальный адрес цикла хранится в DOSTART
• Адрес конца цикла хранится в DOEND
• Счетчик циклов хранится в регистре DCOUNT

• Размер петли
  • Минимум 2 инструкции
  • Максимум 32 тыс. инструкций

• Ограничения
  • Последние две инструкции в цикле не могут быть:
    • СДЕЛАТЬ или ПОВТОРИТЬ
    • Инструкция, которая изменяет управление потоком программы

• Прерываемый, поддерживает 7 уровней вложенности
  • • Один автоматически через теневые регистры
    • Шесть при ручном управлении связанными регистрами

• 7 уровней циклов DO могут существовать в ПО
  • Допускается шесть уровней вложенных циклов DO
  • DO SFR автоматически дублируются при выполнении второй инструкции DO (один уровень вложенности)
  • Дополнительные уровни вложенности требуют, чтобы пользователь укладывал SFR DO стопкой
  • Биты уровня вложенности DO, CORCON:DL<2:0>, автоматически обновляются аппаратно
  • Бит STATUS установлен, когда DL<2:0> НЕ равно 0 и DCOUNT > 1

SR: СТАТУС ЦП Регистр

R-0	Р-0	Р/С-0	Р/С-0	Р-0	Р/С-0	Р-0	Ч/З-0
ОА	ОБ	СА	СБ	ОАБ	САБ	ДА	DC
бит 15							бит 8

Ч/З-0	Ч/З-0	Ч/З-0	Р-0	Ч/З-0	Ч/З-0	Ч/З-0	Ч/З-0
ИПЛ2	ИПЛ1	ИПЛ0	РА	Н	ОВ	З	С
бит 7							бит 0

CORCON: Базовый контрольный регистр

У-0	У-0	У-0	Ч/З-0	Ч/З-0	Р-0	Р-0	Р-0
—	—	—	США	EDT	ДЛ2	ДЛ1	ДЛ0
бит 15							бит 8

Ч/З-0	Ч/З-0	Р/З-1	Ч/З-0	Р/С-0	Ч/З-0	Ч/З-0	Ч/З-0
SATA	САТБ	САТДВ	АСКСАТ	ИПЛ3	ПСВ	РНД	ЕСЛИ
бит 7							бит 0

Пример инструкции DO

  Вернуться к началу

Что это значит в бизнесе, основные типы и примеры

Что такое накладные расходы?

Накладные расходы относятся к текущим деловым расходам, не связанным напрямую с созданием продукта или услуги. Это важно для целей составления бюджета, а также для определения того, сколько компания должна взимать за свои продукты или услуги, чтобы получать прибыль. Короче говоря, накладные расходы — это любые расходы, понесенные для поддержки бизнеса, но не связанные напрямую с конкретным продуктом или услугой.

Ключевые выводы

• Накладные расходы относятся к текущим затратам на ведение бизнеса, но исключают прямые затраты, связанные с созданием продукта или услуги.
• Накладные расходы могут быть постоянными, переменными или комбинированными.
• Существуют различные категории накладных расходов, например, административные накладные расходы, которые включают расходы, связанные с управлением бизнесом.
• В отчете о прибылях и убытках указываются накладные расходы.

Надбавка

Понимание надбавки

Компания должна платить накладные расходы на постоянной основе, независимо от того, сколько или мало она продает. Например, бизнес, основанный на обслуживании, с офисом несет накладные расходы, такие как аренда, коммунальные услуги и страхование , которые добавляются к прямым затратам (например, на оплату труда и расходные материалы) на предоставление своих услуг.

Расходы, связанные с накладными расходами, отражаются в отчете о прибылях и убытках компании и напрямую влияют на общую прибыльность бизнеса. Компания должна учитывать накладные расходы, чтобы определить свою чистую прибыль, также называемую чистой прибылью. Чистая прибыль рассчитывается путем вычитания всех производственных и накладных расходов из чистой выручки компании, также называемой верхней строкой.

Типы накладных расходов

Накладные расходы могут быть фиксированными, то есть они всегда одинаковы, или переменными, то есть они увеличиваются или уменьшаются в зависимости от уровня активности бизнеса. Накладные расходы также могут быть полупеременными, то есть компания берет на себя часть расходов, несмотря ни на что, а другая часть зависит от уровня деловой активности.

Фиксированные надбавки

Постоянные накладные расходы — это накладные расходы, которые остаются постоянными в течение длительного периода времени и не меняются по мере того, как бизнес-активность колеблется. Независимо от того, растет бизнес или замедляется, постоянные накладные расходы остаются неизменными. Примеры включают арендную плату, амортизацию, страховые взносы, заработную плату офисного персонала. и стоимость лицензий.

Переменные надбавки

Переменные накладные расходы состоят из накладных расходов, которые меняются в зависимости от деловой активности. Это накладные расходы, которые не являются статическими. По мере роста деловой активности растут и переменные накладные расходы. По мере замедления деловой активности переменные накладные расходы уменьшаются. Примеры включают офисное оборудование, транспортные и почтовые расходы, маркетинг, судебные издержки и техническое обслуживание.

Полупеременная надбавка

Полупеременные накладные расходы представляют собой комбинацию постоянных и переменных накладных расходов, когда некоторые затраты возникают независимо от деловой активности, но могут также увеличиваться при росте деловой активности. Примеры полупеременных накладных расходов включают комиссионные и коммунальные платежи. За коммунальные услуги взимается базовая сумма, а остальные платежи основаны на использовании.

Другие типы

Другие категории накладных расходов могут быть уместны в зависимости от бизнеса. Например, накладные расходы могут относиться к различным операционным категориям. Общие и административные накладные расходы традиционно включают расходы, связанные с общим управлением и администрированием компании, такие как потребность в бухгалтерах, человеческих ресурсах и администраторах.

Накладные расходы относятся к деятельности, связанной с маркетингом и продажей товара или услуги. Это могут быть печатные материалы и телевизионные рекламные ролики, а также комиссии торгового персонала. Также применяются другие категории, такие как накладные расходы на исследования, накладные расходы на техническое обслуживание, производственные накладные расходы или накладные расходы на транспортировку.

Примеры надбавок

Некоторыми распространенными примерами накладных расходов, которые компании должны брать на себя, являются арендная плата, коммунальные услуги, административные расходы, страхование и льготы для сотрудников.

Аренда и коммунальные услуги

Примером накладных расходов являются расходы, связанные с содержанием офиса или производственных площадей, которые компании должны нести для ведения своего бизнеса. Это включает в себя арендную плату, а также коммунальные услуги, такие как вода, газ, электричество, интернет и телефонная связь. Дополнительные расходы, такие как подписка на платформы виртуальных встреч, такие как Zoom (ZM), также должны быть учтены в накладных расходах компании.

Административные расходы

Административные расходы часто являются одним из самых дорогих аспектов накладных расходов компании. Сюда могут входить затраты на оснащение офиса необходимыми расходными материалами, заработная плата сотрудников офиса, а также внешние юридические и аудиторские сборы. Административные расходы могут варьироваться от поставки туалетной бумаги в офисный туалет до найма внешней аудиторской фирмы для обеспечения соблюдения компанией отраслевых норм.

Страхование

В зависимости от компании, предприятия должны иметь множество различных видов страхования, чтобы работать должным образом. Они могут включать в себя базовое страхование имущества для защиты физических активов компании от пожара, наводнения или кражи, а также страхование профессиональной ответственности, медицинское страхование ее сотрудников и страхование автомобилей для любых транспортных средств, принадлежащих компании. Хотя ни одна из этих затрат не связана напрямую с получением дохода для компании за счет предоставления товара или услуги, бизнес часто по закону обязан приобретать эти различные виды страхования, если он хочет работать в большинстве юрисдикций.

Льготы для сотрудников

Многие крупные компании предлагают своим сотрудникам ряд преимуществ, таких как обеспечение их офисов кофе и закусками, предоставление скидок в тренажерном зале, проведение корпоративных выездных мероприятий и служебных автомобилей. Все эти расходы считаются накладными, поскольку они не имеют прямого влияния на товары или услуги предприятия.

Особые указания

Накладные расходы обычно относятся к общим расходам, то есть относятся к деятельности компании в целом. Обычно она накапливается в виде единовременной суммы, после чего ее можно выделить конкретному проекту или отделу на основе определенных факторов затрат. Например, используя калькуляцию затрат по видам деятельности, компания, предоставляющая услуги, может распределять накладные расходы на основе действий, выполненных в каждом отделе, таких как печать или канцелярские товары.

Почему так важны накладные расходы?

Накладные расходы важны, потому что это расходы на ведение вашего бизнеса. Понимание и правильное управление накладными расходами, особенно их отношение к результатам вашего бизнеса, поможет обеспечить прибыльность вашего бизнеса и получить максимальную прибыль от продаж.

Какие бывают виды накладных расходов?

Вообще говоря, накладные расходы можно разделить на три основных типа. Постоянные накладные расходы включают в себя расходы, которые постоянно остаются одинаковыми во времени. К ним можно отнести арендную плату и амортизацию основных средств. К переменным накладным расходам относятся затраты, которые могут меняться во времени, например, стоимость доставки. Полупеременные затраты представляют собой смесь этих двух. Коммунальные услуги являются примером полупеременных затрат.

Как рассчитываются накладные расходы?

Поскольку накладные расходы часто считаются общими расходами, они накапливаются как единовременная сумма. Затем это относится к конкретному продукту или услуге. Существует несколько различных способов расчета накладных расходов, однако общее правило заключается в следующем: Норма накладных расходов = Косвенные затраты / Мера распределения. Косвенные затраты — это накладные расходы, в то время как показатель распределения будет включать в себя рабочее время или прямые затраты на оборудование, которые компания измеряет своим производством.

Итог

Накладные расходы относятся к затратам на ведение бизнеса, которые не связаны напрямую с производством товара или услуги. Эти затраты могут быть фиксированными, например, арендная плата, или переменными, например, транспортными расходами. Они также могут быть полупеременными, например коммунальные услуги. Эффективное управление накладными расходами позволяет вам поддерживать низкие затраты, устанавливать конкурентоспособные цены и максимизировать большую часть ваших доходов.

Электрические капельные петли

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный профсоюзный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Роберт Дюпюи/Getty Images

В большинстве старых домов есть воздушное подключение к электросети, где первичная мощность поступает от линий электропередач коммунальной компании от трансформатора, установленного на опоре высоко над улицей или переулком. Эта воздушная линия электропередач, идущая к дому, называется сервисным ответвлением, и строительные нормы и правила требуют, чтобы воздушные провода находились на высоте не менее 12 футов над подъездной дорожкой или двором. Точка подключения к коммуникациям дома должна находиться на высоте не менее 10 футов над землей.

Компоненты службы Drop

Сервисный ввод подключается к проводам входа в систему электроснабжения через сервисный узел, который обычно прикрепляется к стене вашего дома. Сервисный узел состоит из электросчетчика и основания электросчетчика, прикрепленного к вертикальной трубе или сервисной мачте, оснащенной закругленной деталью, известной как погодозащитная головка, которая закрывает электрические провода, идущие вверх по мачте и соединяющиеся с падение службы. Если вы понаблюдаете, как провода входят в погодную насадку, вы заметите, что они свисают вниз петлей. Это часть системы, известная как капельная петля, и она существует для того, чтобы дождевая вода и влага, собирающаяся на проводах, стекала вниз и стекала с нижней части петли, а не вниз через сервисную мачту к электросчетчику.

Примечание: многие воздушные коммуникации не используют мачту, а просто прокладывают кабель от основания счетчика до места, где служебная ветка присоединяется к дому. По-прежнему существует погодная насадка, предназначенная для крепления на тросе, в отличие от типа, который крепится к мачте.

Капельная петля

Термин «капельная петля» относится к этой обращенной вниз петле в форме полумесяца, образованной входящими фидерными проводами электроснабжения непосредственно перед тем, как они входят в погодостойкий напор, расположенный на вершине сервисной мачты. Электрическая сеть состоит из трех проводов — двух черных горячих проводов, каждый из которых обеспечивает 120 вольт горячего тока, и белого нейтрального провода или, в случае служебного ввода, оголенного нейтрального провода. Существует также поддерживающий трос, идущий от сервисной мачты к опоре, вокруг которого сервисные провода намотаны по спирали. Когда коммунальная компания прокладывает служебные провода, они заботятся о том, чтобы обеспечить излишек провода — обычно от 2 до 4 футов — так, чтобы два провода под напряжением и нейтральный провод можно было расположить с капельной петлей на атмосферостойкой головке.

Капельная петля работает под действием простой гравитации. Если дождевая вода или другая влага собирается на служебных проводах, они естественным образом стекают вниз по петле, где безвредно капают на землю, а не на служебную мачту.

Капельная петля может быть характерна и для других систем электропроводки, таких как низковольтная проводка или вводные провода кабельного телевидения. Этот метод используется везде, где есть необходимость контролировать поток дождевой воды. Если вы протягиваете эту проволоку самостоятельно, не забудьте оставить достаточно лишней проволоки — от 2 до 4 футов — чтобы можно было правильно сформировать капельную петлю.

Если отсутствует капельная петля

В том случае, если у вас нет капельных петель на служебной проводке, простого телефонного звонка в коммунальную компанию для объяснения ситуации может быть достаточно, чтобы быстро вызвать бригаду техобслуживания, чтобы исправить ситуацию. Коммунальные компании, как правило, очень хотят решить эту проблему, чтобы избежать серьезных повреждений в будущем.

Будьте активны и вызовите бригаду для устранения проблемы сейчас, а не тогда, когда у вас действительно возникнут проблемы с электричеством. Вода, которая стекает вниз через погодную насадку и через сервисную мачту, может вызвать очень серьезные проблемы с электрической системой дома, и только потому, что вы до сих пор не сталкивались с проблемами, это не означает, что вы не напрашиваетесь на неприятности в будущем. Даже в очень сухом климате, где выпадает мало осадков, случайная роса или иней могут вызвать попадание влаги в рабочую мачту и привести к ее повреждению, если для предотвращения этого не предусмотрена капельная петля.
