Виды мебельных петель и их назначение, с фото и описанием

Основное предназначение мебельных петель понятно всем – это обеспечить комфортное открывание подвижной створки шкафа или тумбы при креплении к боковине корпуса. Деление на виды мебельных петель по их назначению сделано для удобства подбора оптимального варианта. Какую петлю выбрать, зависит от типа фасада и конструкции самого корпуса мебели.

Какие бывают петли для мебели

В настоящее время для оснащения фасадов корпусной мебели в основном используют четырехшарнирные мебельные петли. Это самая обширная группа петель, допускающая регулировку фасада в трех плоскостях – это самое главное преимущество перед другими типами навесов.

регулировка мебельных петель в трех плоскостях

Также их отличительным признаком можно обозначить метод установки – для этого задействуется внутренняя поверхность фасада и боковины, а не торцы мебели. Причем в фасаде необходимо сделать отверстие для вреза чаши петли, диаметром 35 мм. Редко – 26 мм, если используется так называемая мини-петля – идентичная по конструкции мини-копия стандартной четырехшарнирной петли.

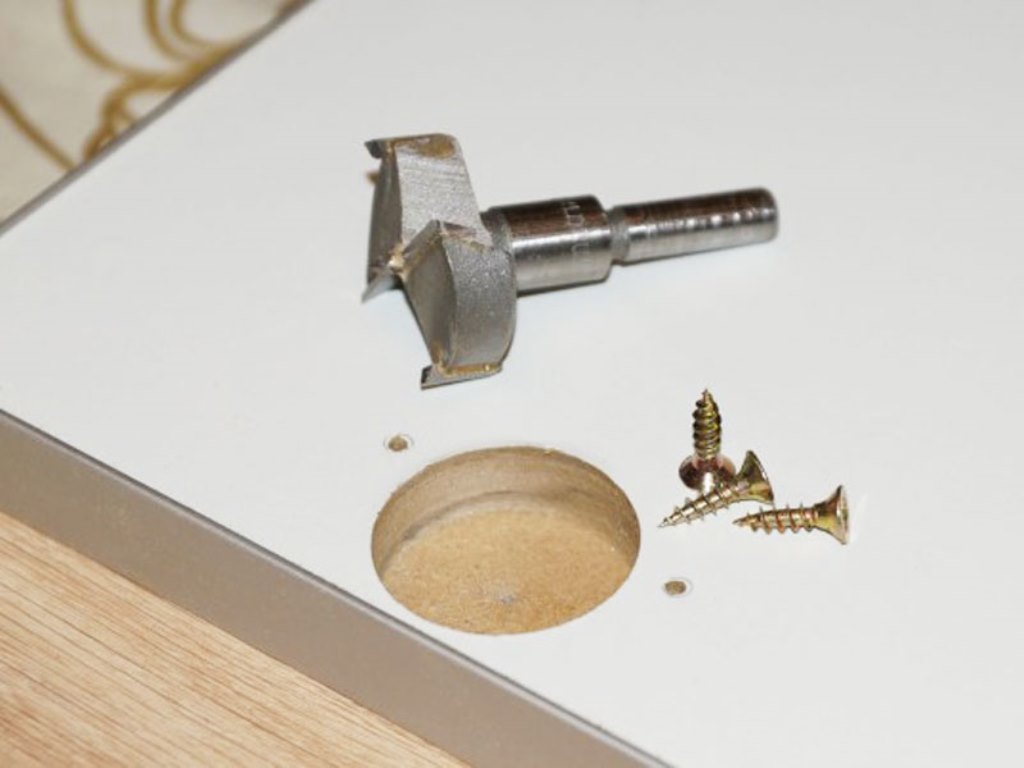

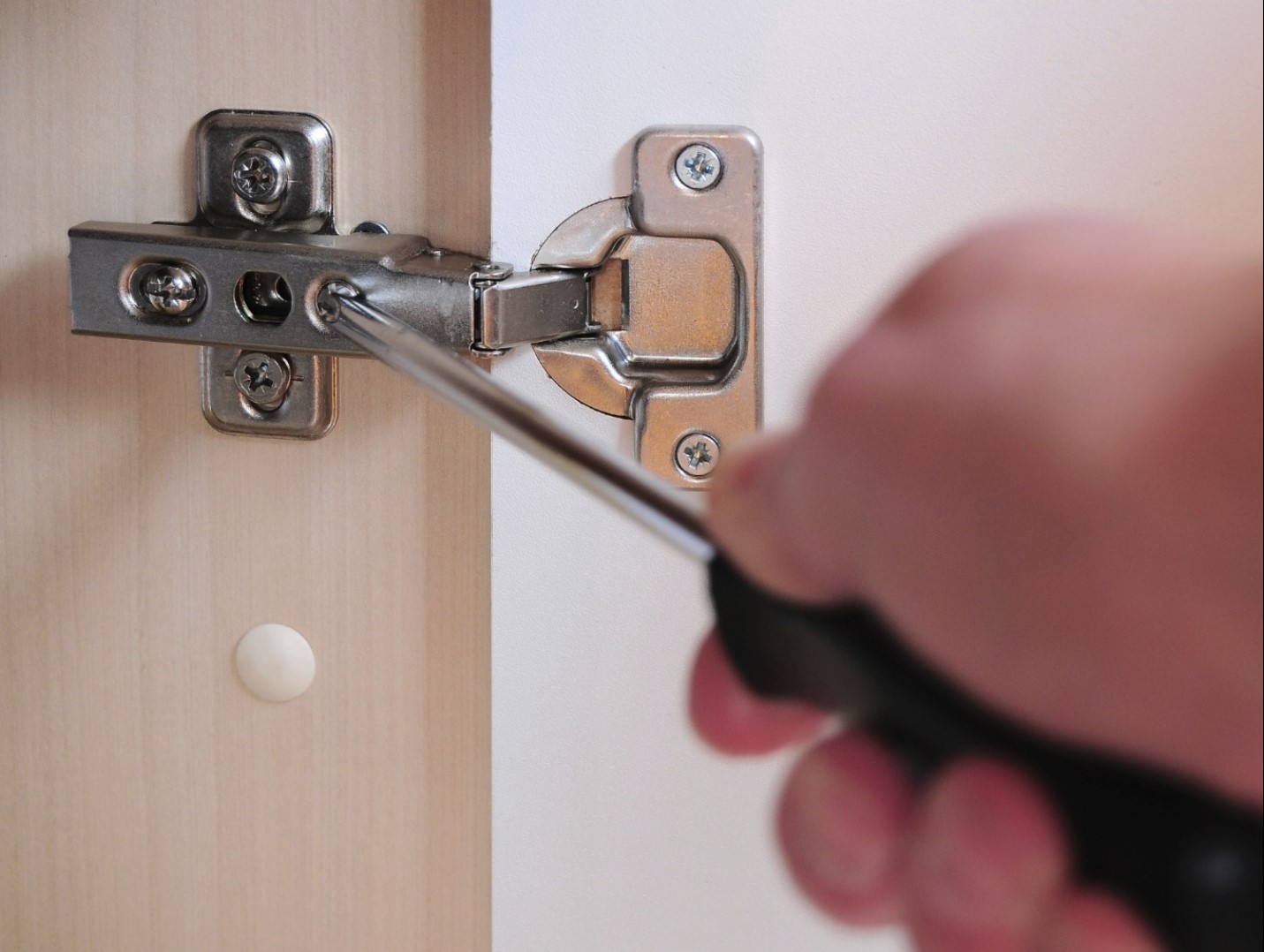

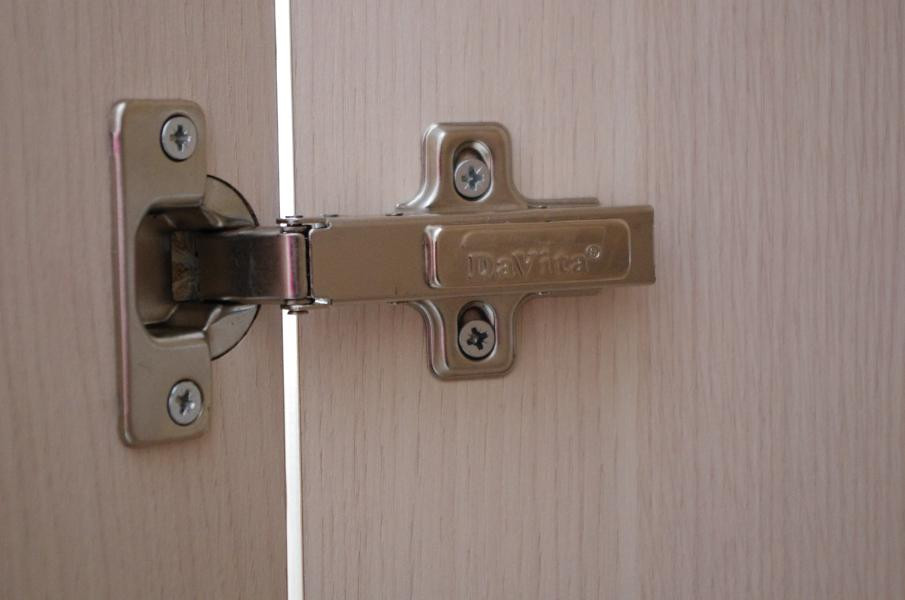

установка мебельной петли

Виды четырехшарнирных мебельных петель

Привычные для корпусной мебели четырехшарнирные мебельные петли состоят из чашки с коленом и ответной (крепежной планки).

Эти две образующие части могут соединяться разным способом. Соответственно этому способу четырехшарнирная петля подразделяется:

  • Slideon — обе части петли задвигаются друг в друга и скрепляются с помощью винта (за счет которого и осуществляется регулировка).
  • Keyhole  — обе части пропускаются друг в друга и соединяются сквозь петлю (замочную скважину).
  • Clipon — обе части прищелкиваются друг к другу, то есть соединяются безвинтовым способом.

виды мебельных петель

Виды мебельных петель по назначению

Петли «прямые» с открытием 90-110 градусов

Сюда можно отнести стандартные мебельные типы, накладного, полунакладного и внутреннего вида.

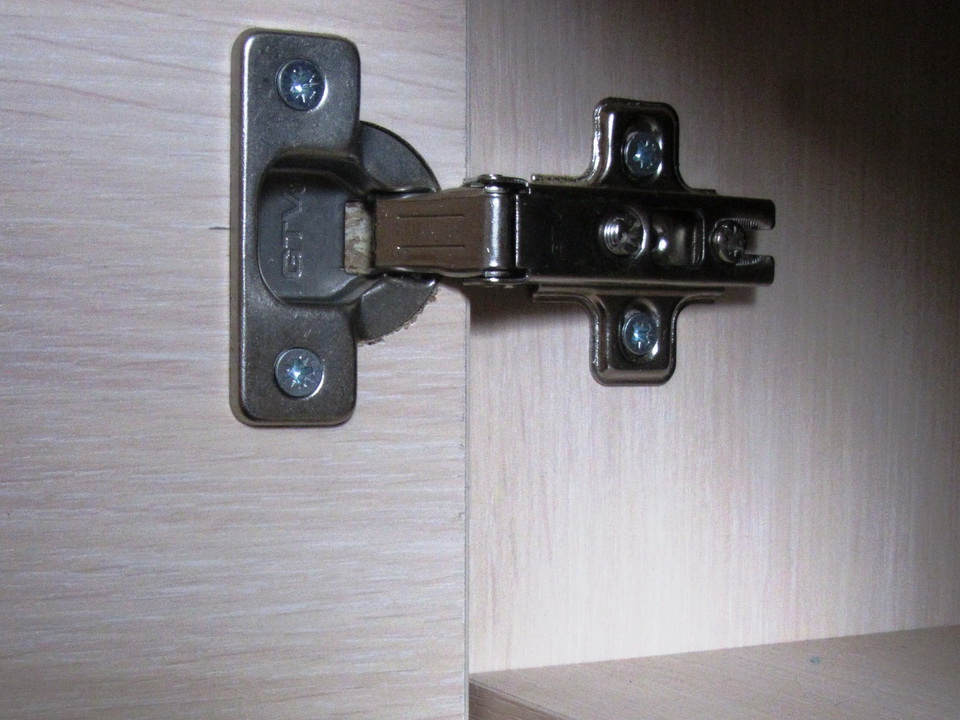

Накладная – она же внешняя петля. Предназначена для установки фасадов, которые полностью прикрывают корпус со стороны боковин (не считая технологичного зазора 2-3 мм на каждую дверь).

накладная мебельная петля

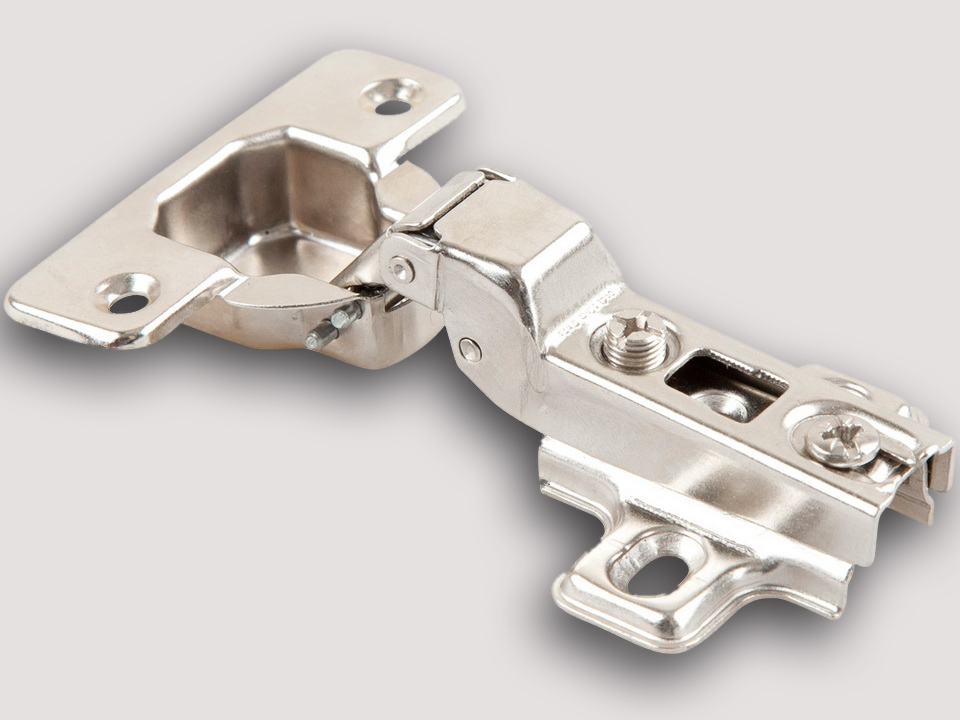

Полунакладная петля используется, когда боковина с крепежом прикрывается на полторца. Обычно используется в трехстворчатых шкафах и навесных шкафах с двойным открытием верх.

полунакладная мебельная петля

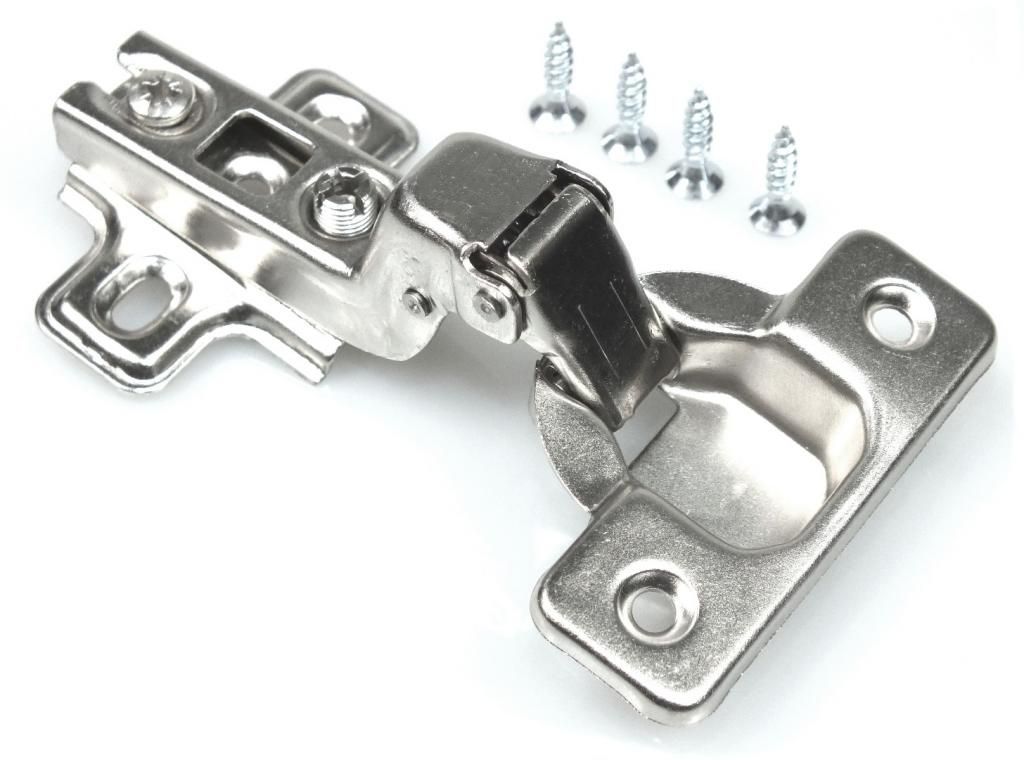

Вкладная – она же внутренняя петля. Используется для установки фасадов, углубленных относительно корпуса. Но чаще все-таки применяется для навесных шкафов с открыванием верх, если верхняя крышка нависает «козырьком».

вкладная мебельная петля

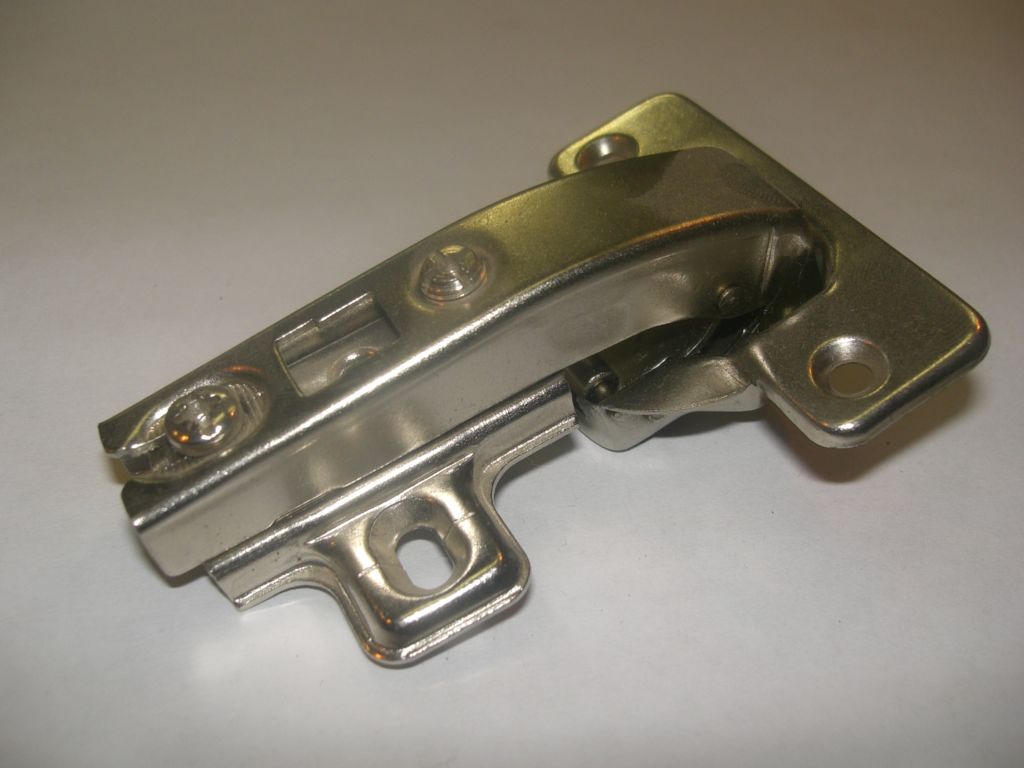

Штольная, прямая – она же петля для фальшпанелей. Для установки фасада не на боковину, а на фальш-панель, находящуюся в одной плоскости с фасадом. В основном используется в угловых модулях кухни, на столах-мойках.

штольная мебельная петля

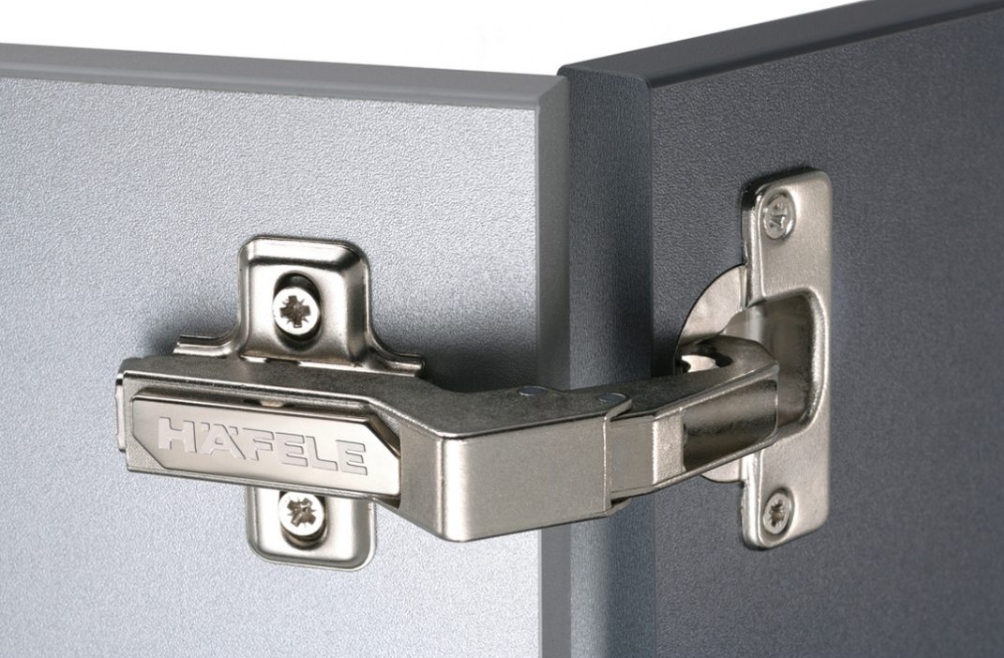

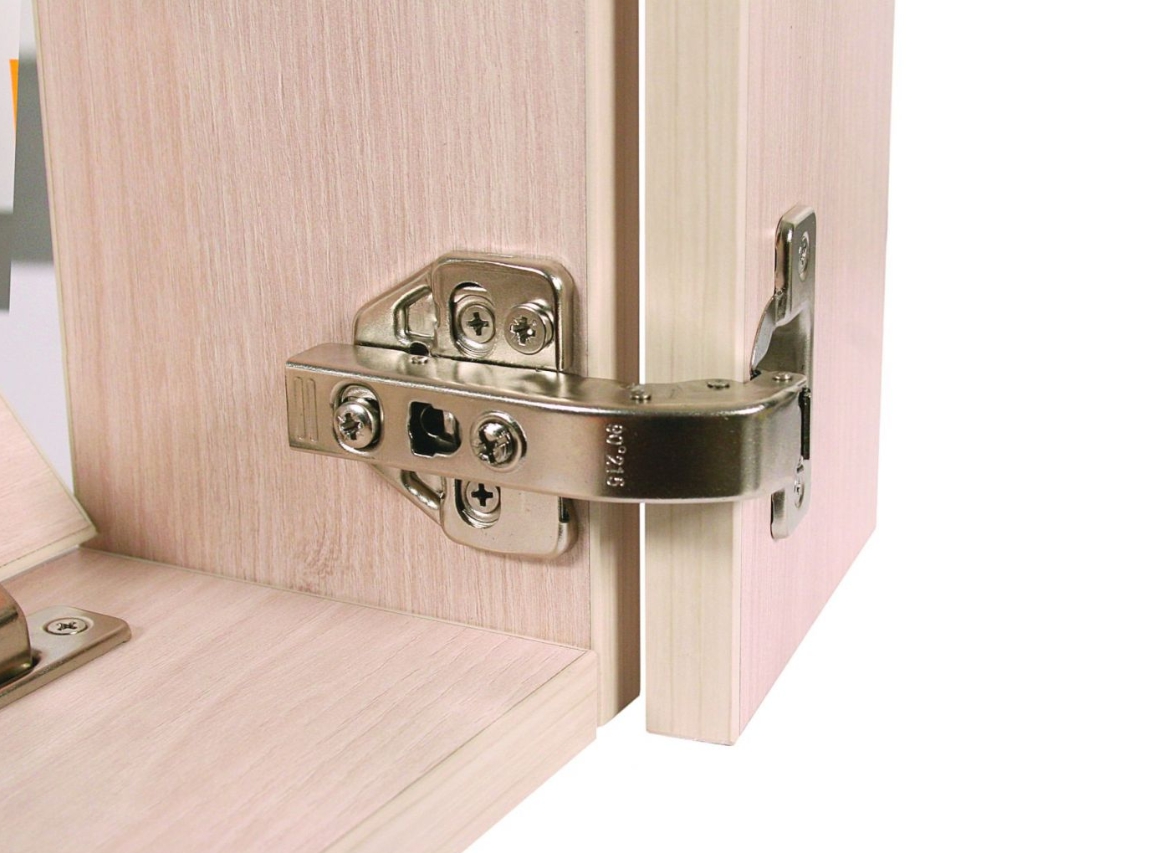

Угловые петли со стандартным открытием 90-110 градусов

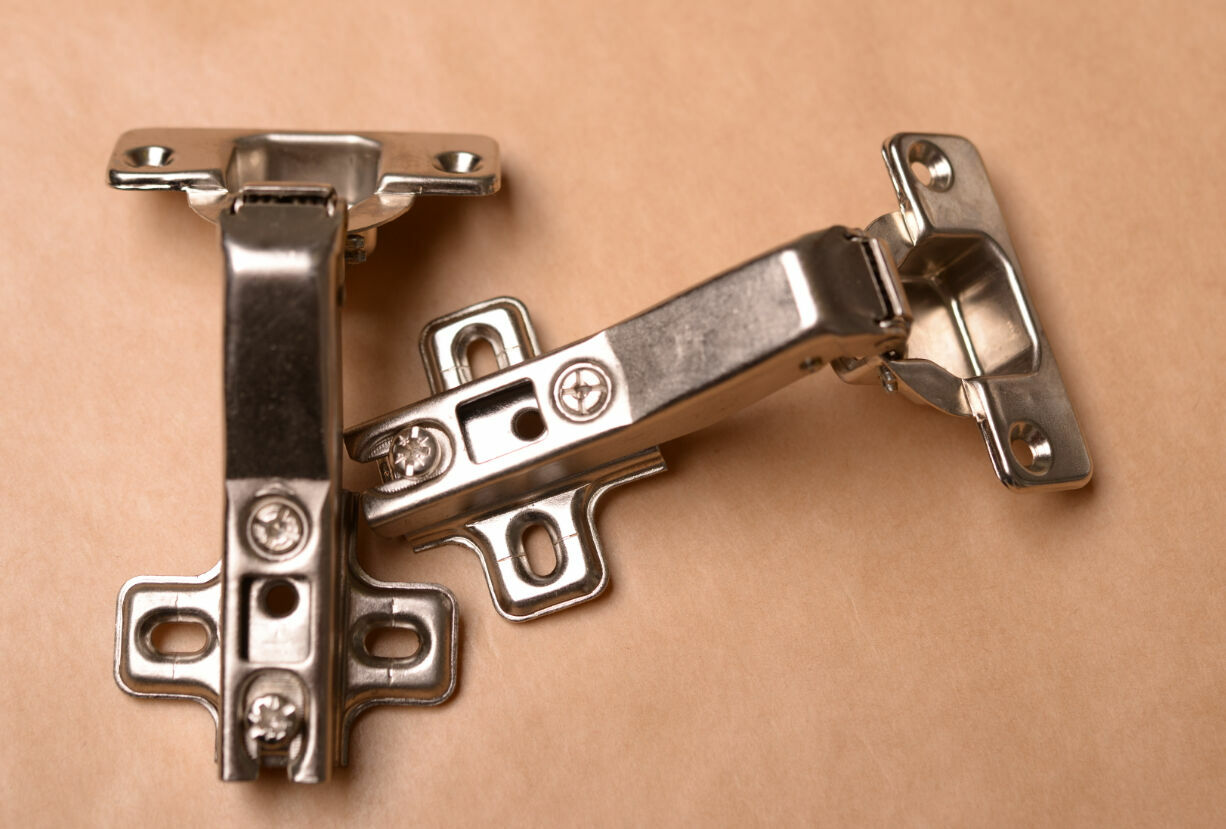

В основном применяются для угловых фасадов, расположенных под 45 (135) градусов относительно корпуса, реже – для торцевых модулей – с углом открытия 30, 60 градусов.

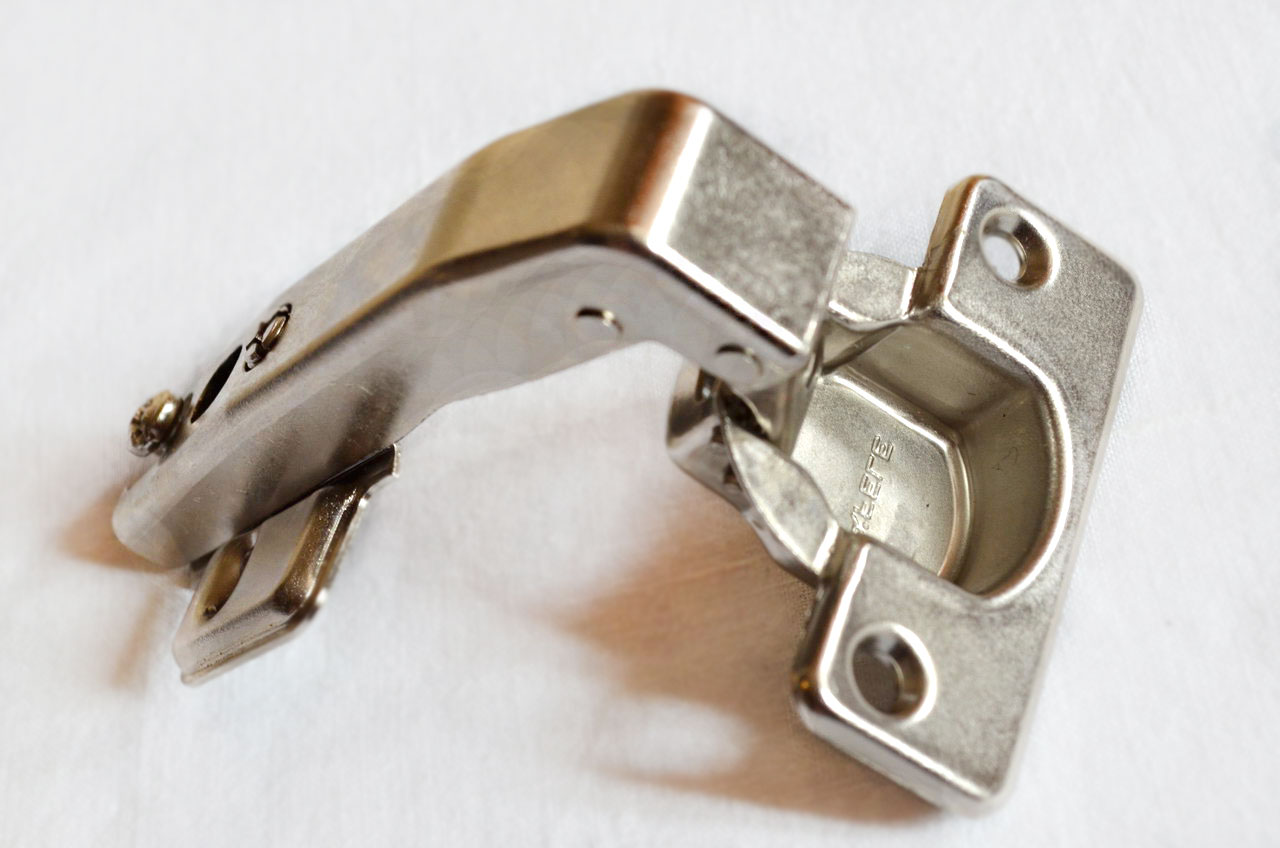

угловая мебельная петля

Но на самом деле угловых петель гораздо больше. Но особым спросом не пользуются, поскольку необходимость в них возникает очень редко, в специфичных дизайн-проектах.

виды угловых петель для мебели

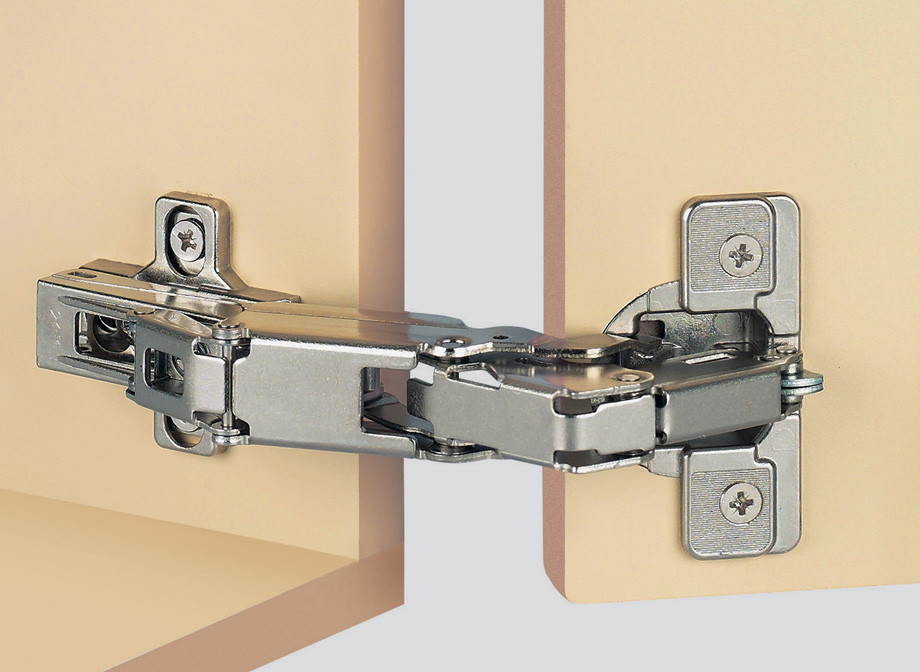

Петли инверсные с увеличенным углом открытия до 180 градусов

Также бывают накладными, полунакладными, вкладными, штольными, угловыми, но обеспечивают угол открытия гораздо больший, практически разворачивая фасад на 180 градусов. Нужны, чтобы увеличить доступ к внутреннему наполнению шкафа, когда стандартного открытия 90 градусов недостаточно. Такие петли еще называют трансформерами, за сложную конструкцию плеча.

петля трансформер

Карусельная петля, она же крокодил

Специфичный вид петли, используемый для дверей-трансформеров, открывающихся «гармошкой». Чаще всего можно встретить в столах-мойках, в комбинации с прямой инверсной петлей.

карусельная петля

Практически все рассмотренные виды четырехшарнирных мебельных петель выпускаются как в стандартном исполнении, так и комплектуются доводчиком – специальным механизмом плавного закрывания. Доводчик может быть встроен в плечо петли либо защелкиваться на чаше или на плече.

Какие еще есть виды мебельных петель

Остальные разновидности мебельных навесов используются от случая к случаю, для решения каких-то специфичных задач. Крепятся они саморезами без особых сложностей.

  • Рояльные, карточные петли хороши для крепления подвижных створок, где не нужна регулировка. Например, в раскладываемых столах книжках, откидных столиках и т.д.
  • Штырьевые и пяточковые петли также крепятся за торцы корпуса и фасадов, как и предыдущий тип. Используются, чтобы подчеркнуть некий антикварный вид мебели.

мебельные петли рояльные, штырьевые, пяточковые, карточные

Отдельно можно выделить также:

  • Накладные безчашные петли.
  • Врезные шарнирные петли.
  • Пружинные петли.

специфичные мебельные петли

А также специфичные мебельные петли, используемые не для обычных фасадов из ДСП, МДФ, массива и т.д. Но также подразделяющиеся на те же виды, что и четырехшарнирные, просто отличающиеся внешне в виду своего функционального предназначения:

  • Петли для стеклянных фасадов со сверлением и без сверления.
  • Петли под фасады, собранные из алюминиевой рамки.

Вот, пожалуй, и все основные разновидности петель, которые используются в производстве корпусной мебели и легко можно найти в продаже.

виды, какие бывают крепления для дверей

В статье я рассмотрю виды петель, которые используются для шкафов. Перечислю особенности разновидностей и спецификацию их применения. Рассмотрю, с какими материалами сочетается каждый вариант. Расскажу, как правильно крепить мебельные петли.

Виды мебельных петель для шкафов

Шкафы — предмет интерьера, который есть в каждом доме или офисе. Изделие предназначено для повышения комфорта и удобного размещения вещей. Современные модели обладают функциональностью и долго остаются в эксплуатации. Долговечность напрямую зависит от используемых материалов и качества креплений. Фурнитура создает определенный стиль. Благодаря ей определяется дизайнерский уровень любого предмета обихода.

Одними из самых важных частей фурнитуры являются петлиОдними из самых важных частей фурнитуры являются петли

Мебель передается в эксплуатацию только в случае соответствия мировым нормам и стандартам безопасности. Петли считаются вспомогательными элементами, обеспечивающими подвижность отдельных частей. Современные технологии позволяют их изготовить из различных материалов. Крепление подбирается в зависимости от вида мебельного изделия и особенностей эксплуатации.

Характеристики петель должны подбираться в зависимости от функциональности, внешнего вида и универсальности отдельных частей.

На сегодняшний день чаще всего используются элементы из латуни и стали. Они прослужат долго и не пострадают от коррозии. Такие элементы не деформируются и не скользят.

Петли для шкафов используются часто при условии простоты монтажа. В процессе эксплуатации их также можно отрегулировать. Конструкции позволяют корректировать положение вертикальной и горизонтальной части. Глубина также определяется исходя из индивидуальных параметров изделия.

Мебельные петли — удобный и практичный вид гарнитуры. Они входят в состав тумбочек, шкафов и ящиков. Благодаря им удается обеспечить удобное закрытие ящика, шкафа или двери. Однако перед установкой рекомендуется внимательно изучить характеристики и отзывы выбранного варианта. Какие же бывают петли?

Накладные и полунакладные

Мебельная накладная петляМебельная накладная петляПолунакладные петлиПолунакладные петли

Данный вариант петель считается классическим. Они входят в состав:

  • Мебели.
  • Входных или межкомнатных дверей.

Механизм позволяет открыть дверь на 90 градусов.

Он также поддерживает створки в выбранном положении и не дает образоваться перекосу. Для обеспечения надежной фиксации крепление главной частью располагается на внутренней части мебели.

Держатель характеризуется удобным изгибом у основания. Механизм считается оптимальным в том случае, если необходимо зафиксировать одновременно сразу две части двери. Они могут раскрываться в любом направлении. Чаще всего такой вариант петель входит в состав кухонных гарнитуров.

Внутренние и угловые

Внутренние петлиВнутренние петлиУгловая петляУгловая петля

Петля часто входит в состав пеналов и шкафов, которые имеют тяжелые дверцы.

Данный вариант петель имеет много схожих черт с полунакладным креплением . Однако он характеризуется большей глубиной изгиба. Для надежной фиксации его закрепляют внутри мебели. Механизм универсальный, ведь его можно закрепить под любым углом.

Производители предлагают клиентам разную конфигурацию. Она определяется исходя из взаимодействия отдельных плоскостей изделия.

Петля принимает любой угол и обеспечивает системе необходимую прочность.

Допускается также дополнить систему доводчиками. Благодаря этому удается добиться плавного открытия и закрытия дверей.

Инверсные и рояльные

Инверсные петлиИнверсные петлиРояльные петлиРояльные петли

Створки мебели чаще всего необходимо открывать под углом в 180 градусов в процессе эксплуатации. Вариант используется для тумбочек и шкафов. Он позволяет надежно закрепить боковую часть. При ее открытии образовывается прямой угол. Его достаточно для того, чтобы без проблем достать необходимую вещь.

Держатель формируется посредством соединения двух пластин. Они должны находиться в подвижном соединении между собой.

Данный вид считается устаревшим. Именно поэтому ее редко используют и включают в состав современных конструкций.

Карточные петли

Петля карточнаяПетля карточная

С ее помощью чаще всего производится дополнение предметов интерьера в ретро стиле.

Имеет схожие черты с рояльным вариантом закрепления. Она формируется между двух пластин, которые расположены параллельно друг к другу. Для подвижности в состав системы включают шарнир с несколькими отверстиями. В зависимости от вида мебели определяется размер петли.

Антресольные и секретерные

Секретные петлиСекретные петлиКронштейн антресольныйКронштейн антресольный

Петли удобно использовать на створках кухонных шкафов, которые располагаются в подвешенном варианте. Благодаря петле удается добиться удобного открытия в вертикальном положении. Для этого применяется пружина.

Крепление может входить в состав письменного стола небольшого размера с откидными элементами.

Также оно применяется в проектировании корпусной мебели. Механизм работает в режиме двойной регулировки. При этом фрезеровка отверстия составляет 35 мм.

Штольные и ломберные

Штольная петляШтольная петляЛомберная петляЛомберная петля

Петля — это самая востребованная деталь конструкции. С ее помощью удается соединить фасад с фальшпанелью под прямым углом. Если фурнитура качественная, то с ее помощью удастся закрепить дверь любого веса и размера. При этом важно обеспечить бесшумную работу.

Они входят в состав кухонных гарнитуров.

Держатель также может использоваться в составе откидных частей мебели. Деталь должна фиксировать соединением отдельных частей конструкции. Благодаря этому дверь открывается на 180 градусов.

Маятниковые и пяточные

Маятниковые петлиМаятниковые петлиПяточные петлиПяточные петли

Такая система позволяет открывать двери во всех направлениях. Механизм допускается использовать в качестве крепежа различных по своей структуре дверей. Петля имеет узкую специализацию.

При установке важно придерживаться обязательных правил, прописанных в инструкции. В противном случае при эксплуатации могут возникнуть проблемы.

Перед эксплуатацией петли потребуется закрепить в верхнем и нижнем углу шкафа. Для надежной фиксации дополнительно применяются стержни в форме цилиндра. Механизм работает как шарнир, который предварительно встраивается в навес. Эти крепления целесообразно применять для легких шкафов для кухни небольшого размера. Они также могут закрепляться на стеклянной поверхности.

Мебельная петля необходима для открытия и закрытия отдельных частей мебели. Деталь простая, но без нее невозможно представить нормальное эксплуатирование предметов интерьера. Механизм входит в состав тумбочки, буфета или стола. Петля позволяет открывать створки сразу в нескольких направлениях. При этом угол продумывается перед покупкой механизма. Мебельная фурнитура представлена в широком ассортименте. Среди него легко потеряться. Именно поэтому рекомендуется воспользоваться советами специалистов.

Петли мебельные. Виды и назначение мебельных петель в производстве мебели

Качество и надежность мебельной фурнитуры – гарантия долгой службы любого предмета мебели.

Не последним элементом в мебельной фурнитуре является мебельная петля –полумеханическое приспособление, служащее для крепления фасада к корпусу мебели и открывания створки под определенным углом.

В советские времена существовало ограниченное количество разновидностей мебельных петель, которые были, в основном, с одним четырехзвенным шарниром.

Сегодня же петли для мебели различаются по:

  • Строению,
  • Способу крепления,
  • Предназначению,

и количество разновидностей мебельных петель идет на десятки.

Ответ высоким требованиям производителей мебели

Производители мебели все время повышают требования к инструменту крепления фасадных элементов. Различные дизайнерские разработки при изготовлении мебели предполагают разные, необычные и нестандартные способы присоединения фасадов к корпусу.

Петли для дверей шкафа, тумбочки и других составляющих мебельного гарнитура или кухни должны обладать высоким запасом прочности, чтобы выдерживать многочисленные рабочие циклы на протяжении всего срока эксплуатации.

Сегодня производители могут предложить разработчикам мебели множество разновидностей мебельных петель, начиная с простой петли-лягушки и заканчивая петлей с доводчиком со сложным продуманным устройством.

Виды мебельных петель

Самыми популярными считаются четырехшарнирные накладные мебельные петли («лягушки»). Основное их отличие от остальных – это универсальность и надежность.

Такие конструкции обеспечивают дверце угол раскрытия от 90 до 165 градусов. Подвижная часть петель напоминает подскакивающую лягушку, состоит из четырех шарниров и механизма с пружиной.

Петля крепится  к мебельному коробу основанием (к монтажной планке) и чашкой, которая вкладывается в прорезанное для нее отверстие (к створке).

В качестве креплений используются саморезы, в отдельных случаях петля запрессовывается в створку мебели без просверливания отверстий.

По способу наложения створки на корпус петли делятся на:

  • Накладная мебельная. В закрытом виде петельная часть (или попросту петля) створки мебели плотно примыкает ( или накладывается) к торцу корпуса мебели. Этот способ крепления петли является самым распространенным, и увидеть его можно практически на любой мебельной гарнитуре – кухонном, спальном, гостином, на различных тумбочках, шкафах, комодах. Вышеназванные четырехшарнирные накладные петли позволяют створке полностью закрывать короб мебели, к которой она крепится. По самому процессу установки накладных петель более подробно написано в статье Разметка, присадка и регулировка мебельных петель на дверци шкафа в примерах.
  • Полунакладные. Петельная часть створки накладывается только частично (наполовину) на мебельный короб. Полунакладные мебельные петли используются в случаях, когда на одну боковую стойку заходят сразу два фасада (створки).

    Полунакладную петлю можно отличить по небольшому изгибу основания, который и обеспечивает небольшое расстояние между двумя створками, установленными на одну стойку, например у тумбочки с двумя фасадами, открывающимися в противоположные стороны;
  • Вкладные (внутренние). Если не приглядываться, то ее можно спутать с полунакладной, но цель у нее совершенно другая. Она используется в тех случаях, когда фасад необходимо поместить внутри корпуса мебели, при этом петельная часть створки соприкасается с соседней стенкой корпуса. Основание этой петли имеет наиболее выраженный изгиб;
  • Угловые мебельные – предназначены для закрепления фасада мебели под определенным углом. Это наиболее подходящие петли для угловых шкафов. Мебельные петли для угловых шкафов могут иметь различное строение в зависимости от угла установки. Существуют мебельные угловые петли для установки под углом 30, 45, 90, 135 и 175 градусов, а также могут быть и другие нестандартные модели в зависимости от решения производителя;
  • Инверсные – петли, открывающиеся на 180 градусов, при которых створка образует прямую линию с боковой стойкой в открытом состоянии.

Различные виды мебельных петель (накладные, без чашки, ввертные и др.) могут также иметь свои особенности устройства и открывания фасадов мебели.

  • Рояльные —  устаревшая разновидность мебельных петель, которая сегодня встречается редко ввиду своей небольшой надежности. Такие петли можно увидеть на распашных фасадах старинной мебели и мебели в стиле ретро, в столах-книжках. Крышка над клавишами роялей обычно крепится при помощи таких петель, за счет чего они имеют соответствующее название. Более подробно по установке рояльных петель можете почитать в статье Рояльные петли: где применять и как устанавливать.
  • Карточные. Эта разновидность петель во многом схожа с рояльными петлями. Могут быть разборными (двух трубчатыми) или неразборными (много трубчатыми). Карточные мебельные петли состоят из двух пластин, которые параллельно друг другу насаживаются на один шарнир при помощи закруглений на внутренних окончаниях пластин. Они используются для мебельного дизайна в стиле ретро. Можно встретить карточные петли в фигурном исполнении (с волнистыми внешними краями, придающими конструкции вид бабочки).
  • Антресольная — служит для навешивания горизонтальных фасадов, открывающихся вверх. Они используются как петли для шкафов различных видов или как петли для кухонных шкафов. Их устройство во многом напоминают обыкновенные накладные петли. В основе работы механизма конструкции лежит пружина.
  • Секретерная. По устройству они напоминают карточные или рояльные, состоящие из двух пластин с осевым шарниром. Секретерный крепеж (шарнирный) используется для крепления горизонтальных фасадов, открывающихся вниз. Название такие петли получили от секретера – небольшого шкафа для хранения бумаг. Могут монтироваться как с врезкой, так и без нее.
  • Штольные – петли, использующиеся для навешивания фасадов на боковые стойки, примыкающие к стене. Штольные петли еще называют глухими, поскольку на них навешивают створки «глухих» стенок шкафов и тумбочек. Используется для крепления фасада к фальш панели.

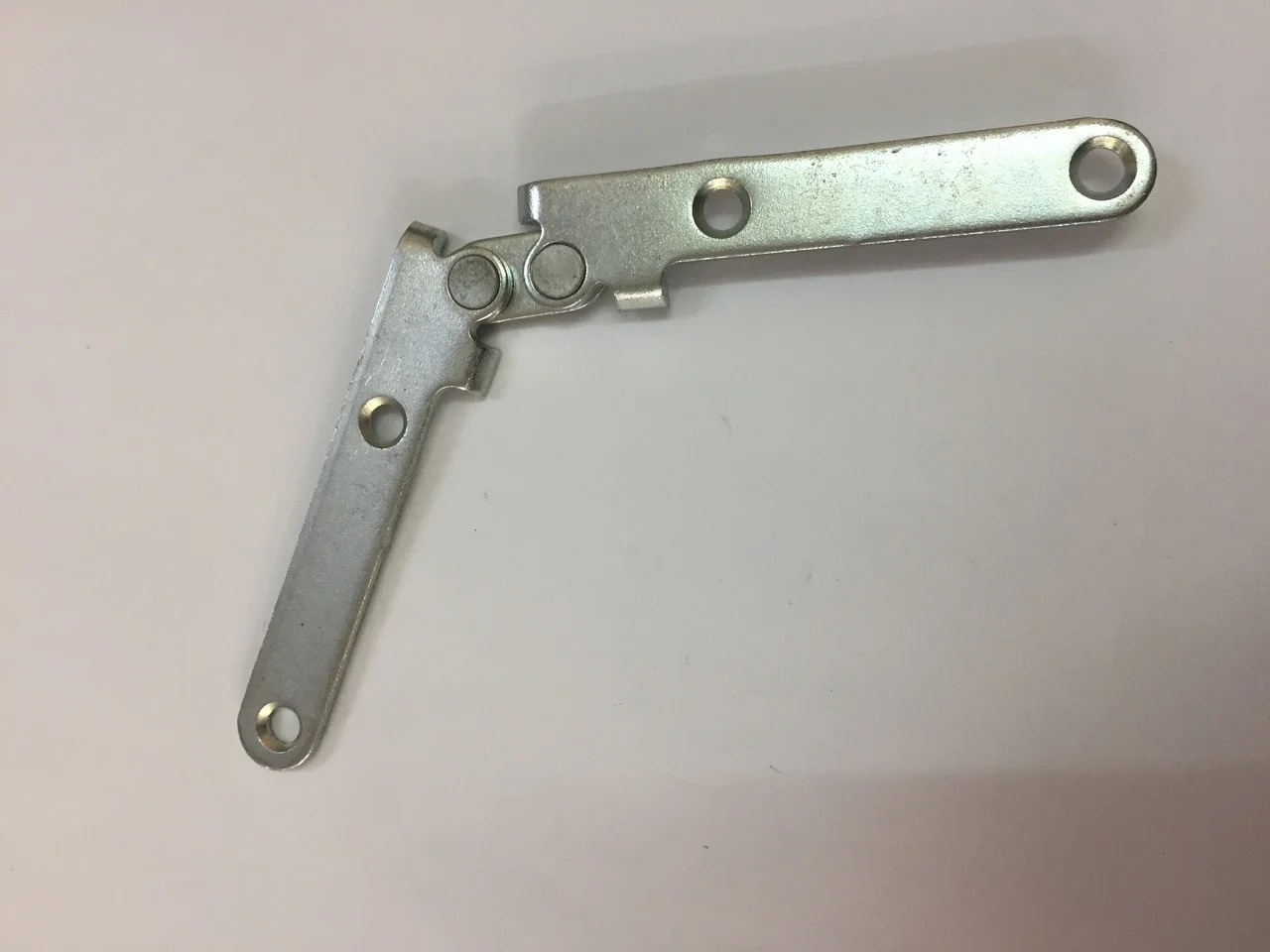

  • Ломберные– петли, использующиеся для крепления откидных фасадов. Ломберная петля крепится на обе части мебельной конструкции на торцах и дает возможность открывать створку на 180 градусов. Ее очень часто используют на раскладных кухонных столах.
  • Барные (маятниковые) так же напоминают своим устройством рояльные петли. Имеют несколько популярных названий:  пружинные, двухсторонняя, качающиеся, реверсивные или «метро» — мебельные петли 180 градусов. Барная петля обеспечивает раскрытие створок на 180 градусов, подобно дверям в американских барах (от этого происходит их название).
  • Пяточные или пятниковые. Могут быть установлены как скрытые, если предварительно сделать врезку. Крепятся в верхнем и нижнем внутреннем углу дверцы. Подходят такие петли лишь для не тяжелых фасадов, потому используются редко.

Многие современные виды мебельных петель представляют собой настоящую инженерную конструкцию, сложную в своем исполнении. Это был лишь краткий обзор разновидностей мебельных петель, встречающихся в изготовлении корпусной мебели.

Виды мебельных петель

На чтение3 мин. Просмотров635 Обновлено

Содержание статьи (кликните, чтобы посмотреть)

Качественные и надёжные мебельные крепежи — залог долговечности мебели.

Одни из главных составляющих мебельной фурнитуры в наше время — мебельные петли (в дальнейшем будет употребляться термин «навес»), которые служат для прикрепления фасада к корпусу и открытию дверей под конкретным углом.

Несколько лет назад было мало разновидностей мебельных навесов, и состояли они только из одного четырёхзвенного шарнира. На сегодняшний день мебельные петли различают по строению, функциональности, способу крепежа и т. д.

Производители мебели постоянно увеличивают требования к крепежам фасадных составляющих. Дверные навесы шкафов, тумбочек и другой мебели непременно должны быть прочными, чтобы выдержать всю нагрузку и многочисленную эксплуатацию на протяжении многих лет.

В наше время производители предлагают довольно большое количество петель, такие как мебельные петли-лягушка или петли с доводчиками.

Статьи по теме (кликните, чтобы посмотреть)

к содержанию ↑

Основные функции мебельных петель

Учитывая все особенности мебельных навесов, выбирают и устанавливают их в зависимости от функциональности и вида мебели:

  1. Прочность: отсутствие скрипа, выпадение из крепления и т. д.
  2. Выдержка больших нагрузок.
  3. Практичность при установке.
  4. Полный комплект составляющих: наличие всех крепёжных элементов, соответствие с расцветкой мебели.

Мебельные петли: разновидности

По популярности

Наипопулярнейшими считаются накладные навесы с четырьмя шарнирами («лягушки»)

. От других они отличаются своей универсальностью и надёжностью.

Специальные петли-лягушки позволяют открыть дверцу от 90 до 165 градусов. Основная движущаяся часть петли похожа на прыгающую лягушку, которая состоит из пружины и четырёх шарниров.

Прикрепляется петля-лягушка к корпусу своей основой и чашкой, которая вставляется в предварительно подготовленное для неё отверстие в дверце.

По способу крепления дверцы к корпусу

  1. Накладные. В закрытом состоянии накладные навесы дверцы достаточно плотно накладываются на торец корпуса мебели. Такой способ крепления самый распространённый и выбирают его для применения практически на каждой мебели: на кухонной, спальной, гостиной и так далее. Эти накладные навесы с четырьмя шарнирами позволяют дверце максимально закрыть корпус мебели, к которому они крепятся.
  2. Полунакладные. Часть дверцы, где располагается петли, наполовину накладывается на корпус мебели. Такие навесы применяют в случае, если на одну боковую сторону корпуса накладывается сразу две дверцы. Полунакладные навесы отличаются от других плавным изгибом основы, которая и создаёт зазор между двумя дверями, располагающимися на одной стороне. Такие петли используют на тумбочках с двумя дверцами, которые открываются в разные стороны.
  3. Внутренние. Такие навесы часто путают с полунакладными, но их предназначение в другом. Используют их для того, чтобы фасад поместить внутрь корпуса и при этом часть створки с навесом должна соприкасаться с соседней стенкой мебельного корпуса. Основа у таких петель имеет сильный изгиб.
  4. Угловые. Такие навесы используются для прикрепления фасада под необходимым углом. Основное назначение угловых навесов: использование их при сборке угловых шкафов. Они имеют разнообразное строение в зависимости от нужного угла. Различают угловые навесы для установки под углом 30, 45, 90, 135, 175 градусов, а также такие, которые выпустит производитель.
  5. Инверсные. Это навесы, которые позволяют открыть дверцу на 180 градусов и при этом створки создают прямую линию с боковой стенкой во время открытия.
  6. Рояльные. Это самый старый вид мебельных навесов, который встречается на сегодняшний день достаточно редко из-за своей ненадёжности. Их применяют на створках антикварной и ретро мебели, а также в столах-книжках. А также с помощью таких навесов чаще всего крепится крышка рояля, отчего и такое созвучное название.
  7. Карточные. Этот вид похож на рояльный. Карточные навесы бывают двух видов: разборные (двух трубчатые) и неразборные (много трубчатые). Одна такая петля состоит из двух пластин, которые насаживаются на шарнир с помощью их внутренних окончаний и закруглений. Их, как и рояльные навесы, применяют в ретро мебели.
к содержанию ↑

Петли мебельные. Их виды, назначение и применение в сборке мебели

Качество и надежность мебельной фурнитуры – гарантия долгой службы любого предмета мебели.

Мнение эксперта

Романова Ксения Петровна

Эксперт в области дизайна интерьера, а также руководитель салона по продаже тканей

Не последним элементом в мебельной фурнитуре является мебельная петля –полумеханическое приспособление, служащее для крепления фасада к корпусу мебели и открывания створки под определенным углом.

В советские времена существовало ограниченное количество разновидностей мебельных петель, которые были, в основном, с одним четырехзвенным шарниром.

Сегодня же петли для мебели различаются по:

  • Строению,
  • Способу крепления,
  • Предназначению,

и количество разновидностей мебельных петель идет на десятки.

к содержанию ↑

Ответ высоким требованиям производителей мебели

Производители мебели все время повышают требования к инструменту крепления фасадных элементов. Различные дизайнерские разработки при изготовлении мебели предполагают разные, необычные и нестандартные способы присоединения фасадов к корпусу.

Петли для дверей шкафа, тумбочки и других составляющих мебельного гарнитура или кухни должны обладать высоким запасом прочности, чтобы выдерживать многочисленные рабочие циклы на протяжении всего срока эксплуатации.

Сегодня производители могут предложить разработчикам мебели множество разновидностей мебельных петель, начиная с простой петли-лягушки и заканчивая петлей с доводчиком со сложным продуманным устройством.

к содержанию ↑

По способу наложения створки на корпус петли делятся на:

  • Накладная мебельная. В закрытом виде петельная часть (или попросту петля) створки мебели плотно примыкает ( или накладывается) к торцу корпуса мебели. Этот способ крепления петли является самым распространенным, и увидеть его можно практически на любой мебельной гарнитуре – кухонном, спальном, гостином, на различных тумбочках, шкафах, комодах. Вышеназванные четырехшарнирные накладные петли позволяют створке полностью закрывать короб мебели, к которой она крепится. По самому процессу установки накладных петель более подробно написано в статье Разметка, присадка и регулировка мебельных петель на дверци шкафа в примерах.
  • Полунакладные. Петельная часть створки накладывается только частично (наполовину) на мебельный короб. Полунакладные мебельные петли используются в случаях, когда на одну боковую стойку заходят сразу два фасада (створки).

Полунакладную петлю можно отличить по небольшому изгибу основания, который и обеспечивает небольшое расстояние между двумя створками, установленными на одну стойку, например у тумбочки с двумя фасадами, открывающимися в противоположные стороны;

  • Вкладные (внутренние). Если не приглядываться, то ее можно спутать с полунакладной, но цель у нее совершенно другая. Она используется в тех случаях, когда фасад необходимо поместить внутри корпуса мебели, при этом петельная часть створки соприкасается с соседней стенкой корпуса. Основание этой петли имеет наиболее выраженный изгиб;
  • Угловые мебельные – предназначены для закрепления фасада мебели под определенным углом. Это наиболее подходящие петли для угловых шкафов. Мебельные петли для угловых шкафов могут иметь различное строение в зависимости от угла установки. Существуют мебельные угловые петли для установки под углом 30, 45, 90, 135 и 175 градусов, а также могут быть и другие нестандартные модели в зависимости от решения производителя;
  • Инверсные – петли, открывающиеся на 180 градусов, при которых створка образует прямую линию с боковой стойкой в открытом состоянии.
  • Различные виды мебельных петель (накладные, без чашки, ввертные и др.) могут также иметь свои особенности устройства и открывания фасадов мебели.

    • Рояльные — устаревшая разновидность мебельных петель, которая сегодня встречается редко ввиду своей небольшой надежности. Такие петли можно увидеть на распашных фасадах старинной мебели и мебели в стиле ретро, в столах-книжках. Крышка над клавишами роялей обычно крепится при помощи таких петель, за счет чего они имеют соответствующее название. Более подробно по установке рояльных петель можете почитать в статье Рояльные петли: где применять и как устанавливать.
    • Карточные. Эта разновидность петель во многом схожа с рояльными петлями. Могут быть разборными (двух трубчатыми) или неразборными (много трубчатыми). Карточные мебельные петли состоят из двух пластин, которые параллельно друг другу насаживаются на один шарнир при помощи закруглений на внутренних окончаниях пластин. Они используются для мебельного дизайна в стиле ретро. Можно встретить карточные петли в фигурном исполнении (с волнистыми внешними краями, придающими конструкции вид бабочки).
    • Антресольная — служит для навешивания горизонтальных фасадов, открывающихся вверх. Они используются как петли для шкафов различных видов или как петли для кухонных шкафов. Их устройство во многом напоминают обыкновенные накладные петли. В основе работы механизма конструкции лежит пружина.
    • Секретерная. По устройству они напоминают карточные или рояльные, состоящие из двух пластин с осевым шарниром. Секретерный крепеж (шарнирный) используется для крепления горизонтальных фасадов, открывающихся вниз. Название такие петли получили от секретера – небольшого шкафа для хранения бумаг. Могут монтироваться как с врезкой, так и без нее.
  • Штольные – петли, использующиеся для навешивания фасадов на боковые стойки, примыкающие к стене. Штольные петли еще называют глухими, поскольку на них навешивают створки «глухих» стенок шкафов и тумбочек. Используется для крепления фасада к фальш панели.
  • Ломберные– петли, использующиеся для крепления откидных фасадов. Ломберная петля крепится на обе части мебельной конструкции на торцах и дает возможность открывать створку на 180 градусов. Ее очень часто используют на раскладных кухонных столах.
  • Барные (маятниковые) так же напоминают своим устройством рояльные петли. Имеют несколько популярных названий: пружинные, двухсторонняя, качающиеся, реверсивные или «метро» — мебельные петли 180 градусов. Барная петля обеспечивает раскрытие створок на 180 градусов, подобно дверям в американских барах (от этого происходит их название).
  • Пяточные или пятниковые. Могут быть установлены как скрытые, если предварительно сделать врезку. Крепятся в верхнем и нижнем внутреннем углу дверцы. Подходят такие петли лишь для не тяжелых фасадов, потому используются редко.
  • Многие современные виды мебельных петель представляют собой настоящую инженерную конструкцию, сложную в своем исполнении. Это был лишь краткий обзор разновидностей мебельных петель, встречающихся в изготовлении корпусной мебели.

    к содержанию ↑

    Разновидности и характеристики мебельных петель, правила крепления

    Износостойкость шкафов, столов, тумбочек во многом зависит от качества фурнитуры. Это огромная категория товаров, включающая сотни разновидностей изделий, от направляющих до конфирматов.

    Незаменимыми элементами являются мебельные петли, именно они позволяют удобно открывать створки под определенным углом. Еще несколько лет назад выбор этого дополнительного оснащения был невелик, но сегодня ситуация изменилась.

    Мнение эксперта

    Романова Ксения Петровна

    Эксперт в области дизайна интерьера, а также руководитель салона по продаже тканей

    Такая фурнитура, как петли, классифицируется по конструкции, материалам изготовления, способу монтажа, поэтому для правильного выбора элементов нужно знать многие нюансы.

    к содержанию ↑

    Базовые характеристики

    Мебельные петли представляют собой полумеханические устройства для крепления фасада к корпусу мебели, комфортного использования дверок. Установка производится при помощи саморезов. Чашка мебельной петли закрепляется на фасаде, а монтажная планка фиксируется к коробу. Выделяют несколько разновидностей изделий в зависимости от угла открывания:

    1. 45 градусов. Используются для угловых шкафов, тумб, имеющих форму трапеции, с одной либо двумя створками. Это может быть кухонная или гардеробная мебель.
    2. 90 градусов. Позволяют открывать дверцы под прямым углом. Различают несколько видов петель. Накладные не предусматривают изгиба, подходят для фасадов, которые полностью закрывают боковые стенки. Полунакладные отличаются средним изворотом, внутренние — большим. Первые применяются в трехстворчатых гардеробах, вторые — в офисной мебели.
    3. 165 градусов. Карусельные петли отличаются сложной формой колена чаши. Актуальны для угловых тумбочек.
    4. 180 градусов. Используются для монтажа фальш-панелей, присоединения фасада к боковине. Популярный вариант для кухонных гарнитуров.
    5. 270 градусов. Подходят для любой складной двери.

    Выбор подходящих петель осуществляется на основе конструктивных особенностей изделий. Обязательно учитывается назначение предметов интерьера. Имеют значение и другие факторы: интенсивность эксплуатации, материал, из которого изготовлена мебель.

    к содержанию ↑

    Основные конструкции

    В связи со стремительным развитием технологий повысились требования к проектированию и производству предметов интерьера. Соответственно, ассортимент современных мебельных петель расширился. Сегодня изделия подразделяют на безчашечные, накладные, полунакладные, четырехшарнирные группы. Также существуют модели для крепления нестандартных фасадов.

    Безчашечные

    Классическая конструкция представляет собой две тонкие пластины, соединенные друг с другом. По краям располагаются отверстия для вкручивания саморезов, угол открывания составляет 90 градусов. Подобная фурнитура для мебели подразделяется на несколько типов:

    1. Рояльные. Механизмы с одним шарниром, играют роль скрытых крепежей. Применяются в тумбах, кухонных шкафчиках, пуфах с верхним поднятием сиденья.
    2. Пяточные. Шарнирные петли, состоящие из пары планок. Главный недостаток моделей — небольшая несущая способность. Актуальны только для легких фасадов.
    3. Карточные. По конструкции схожи с рояльными аналогами, крепежи фиксируются при помощи отверстий, расположенных по краям пластин. Встречаются различные размеры механизмов. Сфера применения — шкатулки, мебель в стиле ретро.
    4. Штыревые. По внешнему виду напоминают карточные петли, но для монтажа используются специальные штыри, которые могут различаться по длине. Для легких конструкций подбираются изделия с 2–3 крепежами, для тяжелых — с 4 и более.

    Петля пяточная, как и другие безчашечные варианты, сегодня редко используется в мебельном производстве. В основном это декоративные изделия, которыми дополняются откидные крышки столов. Также конструкции нашли применение в сфере установки межкомнатных дверей.

    Накладные и полунакладные

    Накладными называются изделия, которые монтируются без сверления. Подойдут для тонких фасадов, не позволяющих установить врезные петли. Такой способ крепления получил широкое распространение, применяется в любых гарнитурах: гостиных, кухонных, спальных, а также в тумбах, комодах. Угол открытия — 110 градусов.

    Полунакладные или срединные петельки перекрывают бок корпуса лишь наполовину. Устанавливаются в мебели, если фасады крепятся к общей перегородке и открываются в разные стороны. Угол такой же, как у накладных — 110 градусов.

    Установка накладных и полунакладных мебельных петель без врезки актуальна для нестандартных фасадов. Главный минус моделей заключается в невозможности регулировки посадки в разных плоскостях.

    Четырехшарнирные

    Универсальные петли, отличаются долговечностью, способностью выдерживать высокие нагрузки. Подойдут для мебельных дверок с углом открывания от 92 до 175 градусов. Стандартный диаметр составляет 35 мм, но встречаются и другие варианты.

    Четырехшарнирная петля состоит из чаши, плеча, монтажной планки. Дополнительно модели оснащаются декоративными накладками. Плавное, бесшумное закрывание дверей обеспечивается доводчиками. Выделяют несколько разновидностей подобных изделий:

    1. Внутренние. Применяется в тех случаях, когда необходимо расположить фасад внутри корпуса, чтобы петли на створках не контактировали с соседними стенками. На основании располагается выраженный изгиб.
    2. Угловые. Используются для фиксации фасада под определенным углом. В связи с особенностями конструкции монтируются петли без врезки. Стандартные модели рассчитаны на 30, 45, 90, 135 либо 175 градусов.
    3. Инверсные. Состоят из пары пластин с отверстиями, скрепляются при помощи подвижного механизма. Актуальны для распашных дверей, открываются на 180 градусов.
    4. Антресольные. Применяются для фиксации горизонтальных фасадов, которые открываются вверх. Оптимальны для шкафов, в том числе и кухонных. Основа механизма представлена пружиной.
    5. Секретерные. По устройству схожи с карточными мебельными петлями, состоят из двух плоских элементов, скрепленных шарниром. Применяются для фиксации горизонтальных дверок, которые открываются вниз.
    6. Штольные. Используются для установки фасадов на боковые стойки, соседствующие со стенками. Актуальны для крепления фальш-панелей.
    7. Ломберные. Обеспечивают открывание на 180 градусов, поэтому служат для оснащения раскладных столов. Монтируются на торцы конструкций для фиксации откидных дверок.
    8. Маятниковые. Также их называют барные петли, свое название они получили благодаря углу открывания в 180 градусов, подобно дверям в американских барах.

    Распространенное название четырехшарнирных мебельных петель — лягушка. Подвижная деталь конструкции, состоящая из 4-х шарниров и пружины, похожа на подпрыгивающее земноводное. Модели характеризуются значимыми преимуществами: надежностью и универсальностью применения.

    Петля барная состоит из пары цилиндрических штифтов, которые соединяют между собой 3 металлические пластинки. За счет пружинок открывание дверцы может производиться в любом направлении.

    к содержанию ↑

    Какие бывают петли для мебели

    В настоящее время для оснащения фасадов корпусной мебели в основном используют четырехшарнирные мебельные петли. Это самая обширная группа петель, допускающая регулировку фасада в трех плоскостях – это самое главное преимущество перед другими типами навесов.

    Также их отличительным признаком можно обозначить метод установки – для этого задействуется внутренняя поверхность фасада и боковины, а не торцы мебели. Причем в фасаде необходимо сделать отверстие для вреза чаши петли, диаметром 35 мм.

    Редко – 26 мм, если используется так называемая мини-петля – идентичная по конструкции мини-копия стандартной четырехшарнирной петли.

    к содержанию ↑

    Мебельные петли для дверей шкафа: как выбрать модель с доводчиком под 45, 60 и 90 градусов

    В современном производстве используется большое количество фурнитуры. В этой статье мы рассмотрим мебельные петли для шкафов.

    Это механические устройства открывания и закрывания распашных дверей. В магазинах продается много различных моделей, и перед покупкой желательно знать, какой вариант подойдет к вашим фасадам.

    Расскажем об особенностях конструкции и монтажа навесов.

    Автор статьи

    Эксперт в области дизайна интерьера, а также руководитель салона по продаже тканей

    Следующая

    КухниНазначение электрической плиты

    антресольные и карусельные петли для мебели, другие разновидности и их назначение, размеры петель

    Мебельные петли являются одним из важнейших элементов фурнитуры, поскольку именно от них во многом зависит практичность и долговечность мебельных модулей и их эстетика. Выбору этих изделий следует уделить отдельное внимание, поскольку производители выпускают разные типы петель и каждая модель имеет свое назначение. В нашем обзоре мы постараемся рассказать о самых распространенных разновидностях шарниров, особенностях их строения, назначения, дадим советы по выбору и монтажу.

    Что это такое?

    Петли для мебели представляют собой устройство, которым створки дверной конструкции фиксируются к фасаду мебельного блока. Разные типы петель могут выполнять самые разные функции – существуют простые модели, задачи которых сводятся к поддержанию распахивания, а есть модели с доводчиком, они нужны для плавного закрывания без резкого стука. В наши дни при установке дверей наибольшее распространение получили четырехшарнирные изделия. Они характеризуются легкостью монтажа, долговечностью и практичностью, могут служить долгое время даже при интенсивном использовании.

    Конструкция любой петли предполагает наличие чашки, планки, а также плеча. Непосредственно к створке петля крепится чашкой, а при помощи планки закрепляется на мебельном каркасе. В большинстве случаев для установки используются саморезы или шурупы. Плечо крепится между планкой и чашкой, соответственно, берет на себя роль связующего звена. Все детали конструкции соединяются при помощи четырехшарнирного механизма.

    Обзор видов

    Дверная фурнитура может иметь разные конструкционные особенности в зависимости от варианта фиксации створки и конструкционных особенностей самого изделия. В продаже можно найти потайные, скрытые, а также врезные и равнолежащие петли. Изделия бывают торцевыми, усиленными или декоративными. Покупателям предлагаются шарниры для фальшпанели, для откидных модулей, изделия на пружинах и без, а также трансформеры. Чтобы подобрать оптимальную модель, необходимо ознакомиться с главными технико-эксплуатационными параметрами каждого вида.

    По способу фиксации двери и устройству

    Рассмотрим подробнее основные разновидности.

    • Накладные и полунакладные. Петли этого типа представляют собой четырехшарнирные механизмы, которые получили большое распространение среди пользователей. Обычно они монтируются на шкафах со створками распашного вида. Характерной чертой стала высокая прочность, поэтому устройства без особых сложностей крепятся как на створках компактных конструкций, так и на дверках объемных мебельных блоков. Благодаря грамотно подобранным петлям створки будут распахиваться под прямым углом, такое решение препятствует перекашиванию створки и способствует их поддержанию в одном положении. Визуально сложно заметить отличие между накладными и полунакладные шарнирами, но они имеются. Если хорошенько приглядеться, то можно заметить, что плечо накладной конструкции имеет довольно внушительной изгиб – подобная особенность позволяет створкам в открытом состоянии заслонять лишь половину торца фасада стенки. Если речь идет о накладных петлях, то здесь торец остается полностью перекрытым.

    Именно поэтому полунакладные механизмы обычно используют исключительно в шкафах с тремя дверцами.

    • Рояльные. Эти петли визуально напоминают металлические пластины. Они крепятся друг к другу шарнирами. Как правило, их фиксируют таким образом, чтобы один край створки был целиком перекрыт. При визуальном осмотре они порой могут показаться непрактичными, но рояльные петли способны прочно держать даже самую массивную доску. Неслучайно они получили свое название благодаря тому, что обычно закрепляют массивную крышку рояля. Эти изделия часто называют инверсными, поскольку они обуславливают наибольшее раскрытие дверцы. Шарниры этого типа закрепляют как в торце стенки, так и изнутри.

    Подобные механизмы были широко распространены во времена СССР, в современных изделиях встречаются крайне редко.

    • Карточные. Их конструкция очень схожа с рояльными шарнирами, но они более практичны, потому такие шарниры обычно ставят не по всей длине створки, а только в нескольких участках. Карточные петли широко востребованы при монтаже входных дверей, в предметах меблировки они встречаются нечасто, лишь в громоздких конструкциях из деревянного массива с тяжелыми дверцами.

    В наши дни карточные шарниры можно заметить, пожалуй, исключительно в мебели старого образца, на тяжелых тумбочках и всевозможных винтажных сундуках.

    • Внутренние. Использование таких петель имеет смысл лишь тогда, когда необходимо утопить створку в полотно шкафа. В таком случае угол раскрытия распахнутой дверцы не превышает 90 градусов.

    Подобные конструкции ставят в шкафах-пеналах или на тяжелых дверях.

    • Угловые. Эти петли представлены в двух вариантах:
      • карточные – обеспечивают максимальное раскрытие створок; угол распахивания может составлять 15, 60, 135, 165 и 270 градусов, зачастую имеют отрицательный угол раскрытия, поэтому они применяются редко для предметов мебели;
      • мебельные – получили широкое распространение в шкафах гардеробных комнат и компактных кухонных гарнитуров.
    • Секретерные. Сочетают в себе шарниры карточного, а также накладного типа. Основное отличие от всех остальных аналогичных моделей – компактные размеры. Эти петли оптимальны для створок с горизонтальным типом распахивания.

    Секретные петли не просто крепятся к поверхностям, они и врезаются непосредственно в конструкцию.

    • Антресольные. Такие конструкции также востребованы для модулей с горизонтальным открытием. Однако они имеют небольшие различия с предыдущим типом. В частности, тут механизм подразумевает присутствие доводчика и рычага, поэтому такую дверцу можно без каких-то трудностей открыть вверх.
    • Штольные. Они являются оптимальными в ситуации, когда необходимо закрепить створку с глухим фасадом.

    Они обеспечивают максимальное раскрытие створки.

    • Ломберные. Выглядят как антресольные, единственное различие состоит в том, что в дверной блок они врезаются по механизму чопика.
    • Маятниковые. Эти шарниры предоставляют возможность раскрывать створки до 180 градусов. Конструкционно они немного похожи на карточные петли, но с тем различием, что в них предусмотрено только несколько механизмов на шарнирах. Они фиксируются между собой пластиной, поэтому дверь может распахиваться в любую сторону беспрепятственно.

    Подобные петли не получили широкого распространения, в бытовых предметах меблировки они встречаются довольно редко.

    • Пяточные. Представляют собой одну из разновидностей маятниковых петель. Они монтируются вверху, внизу и в углах створки. Обычно эти элементы встречаются на стеклянных фасадах, а также на тонких дверках кухонных шкафов.
    • Карусельные. Складные шарниры в народе известны как «крокодилы». Название объясняется их нестандартным видом, напоминающим раскрытую пасть рептилии. Модель оптимальна для применения на любых раскладных дверцах, преимущественно устанавливают в кухонных гарнитурах.

    Отличительная черта данной конструкции сводится к тому, что одна створка двери раскрывается, не перекрывая при этом другую.

    По способу монтажа

    Стоит выделить несколько видов.

    • Slide-on. Конструкционно эта петля выглядит как разборное приспособление. Планку можно прикреплять к дверце отдельно от основных элементов шарнира, а затем уже к нему на шурупах фиксировать рычаг. В случае необходимости пользователь может контролировать его месторасположение относительно уровня планки.
    • Key-hol. Эта петля визуально напоминает вышеописанный вариант, но с тем различием, что в зоне фиксации он напоминает своим видом небольшую замочную скважину. Это позволяет натягивать на рычаг предварительно вкрученный шуруп.
    • Clip-on. Оригинальная модель, в которой для сцепления рычага с планкой предусмотрена защелка.

    Редкие

    Существуют и некоторые другие разновидности фурнитуры, которые выпускаются намного реже. Тем не менее они иногда идут в наборе с мебелью, поэтому следует иметь базовое представление об их эксплуатационных характеристиках.

    • Рамочные. Такие шарниры в основном незаменимы для стеклянных фасадов с деревянной рамой.
    • С накладным способом крепежа. Как правило, для фиксации четырехшарнирных петель встает необходимость формировать углубление посредством фрезерного оборудования прямо в мебельном массиве. Если в силу тех или иных причин сделать это не представляется возможным, то можно приобрести шарниры с накладными крепежами. Единственным их минусом считается невозможность регулирования створки без демонтажа механизма.
    • Для стекол. К этой группе относятся все типы шарниров, используемые для крепления створок с зеркальной либо стеклянной поверхностью. Они бывают накладными, а также внутренними.
    • Штырьевые. Визуально похожи на карточные шарниры типового вида. Однако вместо пластин здесь используются специальные штырьки.

    Материалы и дизайн

    Мебельные петли изготавливают из различных металлов. Основным требованием к материалам становится их способность длительное время удерживать форму и не деформироваться даже при самых сильных весовых нагрузках. Металл должен быть устойчивым к продолжительной эксплуатации. Наибольшее распространение получили модели из нержавеющей стали и латуни. Они характеризуются длительным эксплуатационным сроком, их почти невозможно сломать. Кроме того, эти металлы не подвергаются ржавчине и деформации. Обычная сталь используется чуть реже, поскольку при действии влаги она окисляется. Такие модели дешевле, но имеют ограниченное применение, в частности, их не рекомендуется устанавливать в комплексах, расположенных на улице или в помещениях с высоким уровнем влажности (кухня, ванная, баня).

    Размеры

    Выделяют следующие типовые размеры четырехшарнирных мебельных шарниров:

    • типовые – диаметр составляет 35 мм;
    • с чашкой глубиной 12–14 мм;
    • расстояние от чашки до края фасада – 17–20 мм;
    • расстояние от центра чашки до нижнего/верхнего края фасада находится в пределах 100 мм;
    • расстояние от чашки до створки – в пределах 4–5 мм;
    • расстояние между крепежными отверстиями – 45 мм и ли52 мм;
    • расстояние от крепежного отверстия до стенки мебельного модуля – 37 мм;
    • ширина – от 60 до 75 мм;
    • длина изделия – до 120 мм.

    Как подобрать?

    Правильно выбранная мебельная фурнитура станет гарантом продолжительного использования мебельного модуля, поэтому обращать внимание нужно не только на цену изделия, но и на его функциональные характеристики, а именно:

    • обязательно уточните метод открывания створки и ее габариты; так на маленькие фасады нужны компактные навесы и наоборот;
    • перед покупкой изделия необходимо внимательно осмотреть предлагаемую петлю, не допускается присутствие трещин, вмятин, сколов и прочих дефектов;
    • мебельная фурнитура в обязательном порядке подлежит сертификации в нашей стране, поэтому требуйте документы, подтверждающие соответствие санитарным и техническим нормативам; у надежных продавцов они всегда должны быть в наличии;
    • выбирайте только специализированные магазины, которые предлагают покупателям оригинальный товар; квалифицированные менеджеры по продажам помогут подобрать оптимальную модель стиль и предоставят всю необходимую информацию об особенностях монтажа и обслуживания устройств;
    • уточните, входят ли в комплект доводчики – современные мебельные петли выпускаются в двух вариантах – с доводчиками или нет; действие данного приспособления сравнимо с амортизатором, он обеспечивает максимально бесшумное и плавное закрывание створок, препятствует ударам дверцы о торец; несомненным преимуществом моделей с таким дополнением является повышение стойкости к механическим нагрузкам, защита от протекания масел, а также увеличение общего срока эксплуатации мебели; петли с доводчиком относятся к категории регулируемых, соответственно, они обеспечивают максимально плотное прилегание поверхностей друг к другу;
    • измерьте диаметр – для толстых фасадов предпочтение лучше отдать моделям, в которых этот параметр соответствует 45 мм, а неплохим решением станут пружинные петли обратного хода; для тонких подойдет мини-фурнитура.

    Как закрепить и отрегулировать?

    Для монтажа мебельной петли понадобятся следующие инструменты:

    • линейка с карандашом;
    • дрель;
    • шуруповерт;
    • уровень;
    • фреза;
    • отвертка;
    • шурупы.

    Последовательность работ включает в себя выполнение нескольких шагов.

    1. Разметка. Обозначается место расположения шарнира, от края фасада надо отступить на 10–15 см. Удаление между навесами в данном случае должно быть не меньше 50 см.

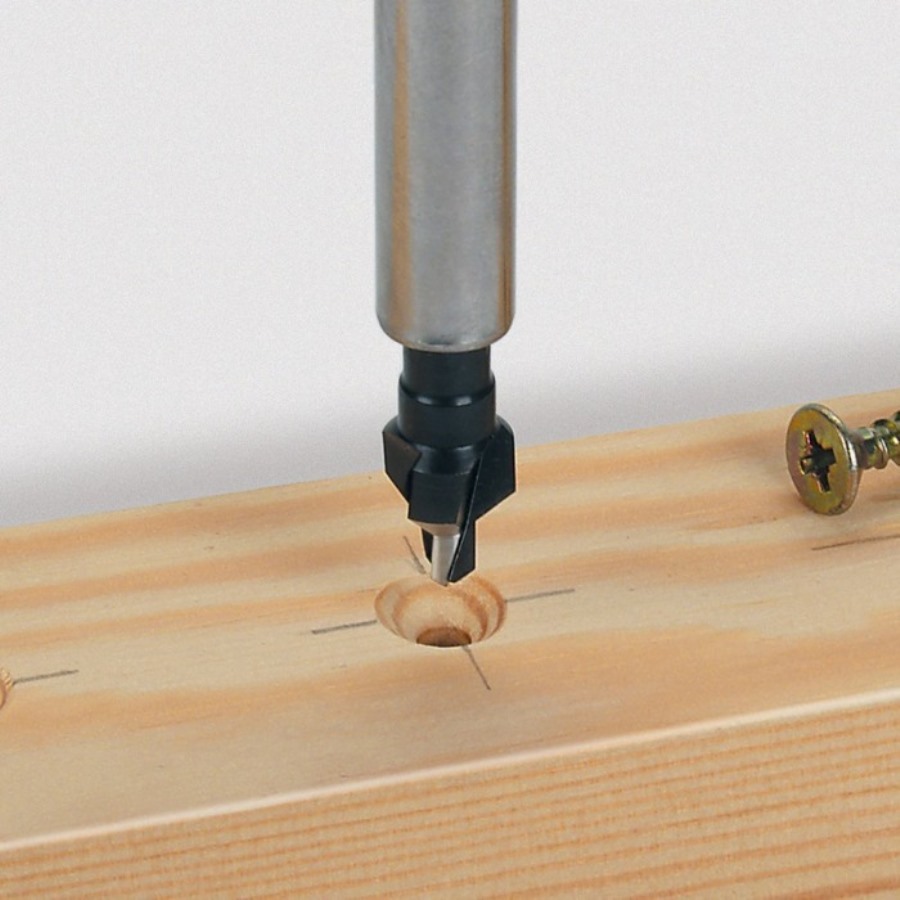

    2. Формирование отверстий. Дрелью формируются аккуратные дырки под отверстия в точном соответствии с разметкой. Для удобства выполнения можно положить дверцу на твердую горизонтальную поверхность.
    3. Установка. Подготовленное отверстие размещают в петле, не корректируя ее местоположение относительно параметров высоты мебельного фасада. Далее отмечаются участки под саморезы, выполняется прикручивание навеса.
    4. Монтаж двери. Сперва выполняется разметка, фиксируются все площадки, навешивается фасад. Далее две части петли нужно соединить между собой. Обычно это делается саморезами, закручивая их, необходимо регулировать положение петли по отношению к шкафчику.
    5. Коррекция фиксации. По завершении монтажа фасада нужно отрегулировать петли во всех трех направлениях – горизонтальном, вертикальном, а также относительно глубины установки.

    О том, как легко и быстро установить мебельные петли, вы можете узнать из видео ниже.

    Петля мебельная накладная, скрытые, виды и применение remonder.ru

    Мебельные петли: варианты и монтаж

    Мебельные петли – это важные элементы мебели, ведь именно от них зависит удобство использования конструкций, функциональность и даже эстетика. Поэтому выбору фурнитуры для шкафа стоит уделить особое внимание, так как существуют различные виды и разновидности мебельных петель, и каждая вариация будет выигрышнее в разных случаях, при сборке разных типов мебели. Сегодня мы рассмотрим наиболее распространенные виды петель, особенности их строения и монтажа.

    Что такое мебельные петли?

    Мебельными петлями называют механизмы, которые закрепляются к фасадной части двери и стенке, благодаря чему позволяют открывать и закрывать дверь. Все они выполняют различные функции – есть самые простые петли, которые лишь удерживают дверцу, есть вариации с доводчиком или эффектом «плавного закрывания», без стука.

    На сегодняшний день для установки дверей в основном используют четырехшарнирные мебельные петли — подобные конструкции отличаются простотой монтажа, они могут без каких-либо проблем служить долгие годы даже при частой эксплуатации мебели. Механизм представляет собой наличие таких элементов:

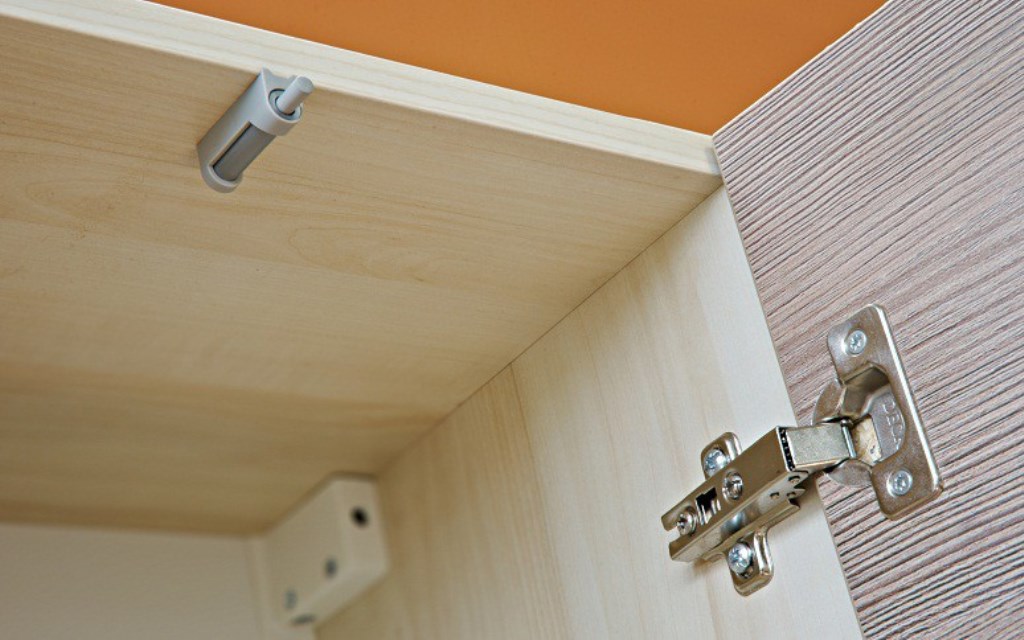

    Пример петли, обеспечивающей дверце плавный ход (стрелкой отмечен доводчик)

    К самой дверце петля фиксируется чашкой, а планкой закрепляется к каркасу мебели. Для таких целей чаще всего используют шурпы и саморезы. Плечо в данном случае выполняет связующие функции, находясь между планкой и чашкой. Все элементы соединяются с помощью механизма на четырех шарнирах. В самой планке находится специальный винт, благодаря которому можно контролировать положение двери к каркасу шкафа.

    Монтаж мебельных шарниров на кухонный шкаф

    Виды петель

    По способу фиксации двери и устройству петли мебельная фурнитура имеет несколько видов. Для того, чтобы выбрать ту или иную модель, потребуется ознакомиться с применением каждой.

    Таблица 1. Разновидности мебельных петель

    Накладные и полунакладные

    Петли такого типа на четырех шарнирах имеют большую популярность, чаще всего их можно встретить на различных шкафах с дверцами распашного вида. Отличительной особенностью является хорошая прочность, поэтому они без каких-либо проблем устанавливаются на двери как объемных, так и небольших конструкций. Благодаря подобным петлям дверцы будут легко открываться под максимально прямым углом. Они не позволяют им перекашиваться в одну из сторон, поддерживают их в едином положении.

    При внешнем осмотре человек без соответствующего опыта не сможет найти в явные отличия в конструкции накладных и полунакладных петель, но все-таки они существуют. Так, если присмотреться к ним внимательно, то можно обнаружить что у полунакладной петли плечевой рычаг имеет больший изгиб. Эта особенность позволяет дверце в открытом виде заслонять только половину торца стенки. В случае с накладными шарнирами торец остается закрытым. Именно поэтому полунакладные шарниры предпочитают использовать лишь для перекрытий, к которым фиксируются дверцы с обеих сторон (в шкафах с тремя створками).

    Такие петли имеют вид пластин, выполненных из металла, которые закрепляются друг с другом шарнирами. Обычно их фиксируют, целиком перекрывая один край конструкции двери, поэтому, даже если при внешнем осмотре они выглядят ненадежными, то в реальности это не совсем так. Петли такого вида позволяют надежно удерживать даже крупногабаритную дверцу. Характерное название им было дано по той причине, что подобную фурнитуру традиционно закрепляют с целью фиксации крышки рояля. Их еще принято называть инверсными, потому что они обеспечивают полное открытие двери. Закрепить шарниры подобного типа можно как с внутренней стороны, так и в торце стенки. В современных шкафах такие петли можно встретить крайне редко. В основном, их устанавливали в изделия производства СССР.

    Стоит отметить, что инверсными называют, не только петли рояльного типа, но и другие четырехшарнирные. Полное открытие происходит благодаря хорошему изгибу плеча.

    Маятниковые и пяточные

    Такие мебельные шарниры тоже предполагают возможность раскрытия двери на 180 градусов. По своему строению они напоминают карточные петли. Отличие наблюдается лишь в том, что здесь имеется два механизма на шарнирах, которые фиксируются пластиной, благодаря чему дверь будет открываться без всяких препятствий в каждую сторону. Конечно, в обыденных предметах мебели подобные механизмы можно встретить очень редко.

    Пяточные шарниры тоже относят к виду маятниковых. Фиксируются они в углу, сверху и снизу двери. Встретить их можно на небольших дверцах кухонных шкафчиков и на стеклянных изделиях.

    Цены на различный виды петель для мебели

    Различные виды мебельных петель по способу монтажа

    Отличают мебельные петли не только по внешнему виду и функционалу, но и по характеристикам их монтажа.

    Таблица 2. Отличия шарниров по способу установки к планке

    Виды мебельных петель и их назначение

    Основное предназначение мебельных петель понятно всем – это обеспечить комфортное открывание подвижной створки шкафа или тумбы при креплении к боковине корпуса. Деление на виды мебельных петель по их назначению сделано для удобства подбора оптимального варианта. Какую петлю выбрать, зависит от типа фасада и конструкции самого корпуса мебели.

    Какие бывают петли для мебели

    В настоящее время для оснащения фасадов корпусной мебели в основном используют четырехшарнирные мебельные петли. Это самая обширная группа петель, допускающая регулировку фасада в трех плоскостях – это самое главное преимущество перед другими типами навесов.

    Также их отличительным признаком можно обозначить метод установки – для этого задействуется внутренняя поверхность фасада и боковины, а не торцы мебели. Причем в фасаде необходимо сделать отверстие для вреза чаши петли, диаметром 35 мм. Редко – 26 мм, если используется так называемая мини-петля – идентичная по конструкции мини-копия стандартной четырехшарнирной петли.

    Виды четырехшарнирных мебельных петель

    Привычные для корпусной мебели четырехшарнирные мебельные петли состоят из чашки с коленом и ответной (крепежной планки).

    Эти две образующие части могут соединяться разным способом. Соответственно этому способу четырехшарнирная петля подразделяется:

    • Slideon — обе части петли задвигаются друг в друга и скрепляются с помощью винта (за счет которого и осуществляется регулировка).
    • Keyhole — обе части пропускаются друг в друга и соединяются сквозь петлю (замочную скважину).
    • Clipon — обе части прищелкиваются друг к другу, то есть соединяются безвинтовым способом.

    Виды мебельных петель по назначению

    Петли «прямые» с открытием 90-110 градусов

    Сюда можно отнести стандартные мебельные типы, накладного, полунакладного и внутреннего вида.

    Накладная – она же внешняя петля. Предназначена для установки фасадов, которые полностью прикрывают корпус со стороны боковин (не считая технологичного зазора 2-3 мм на каждую дверь).

    Полунакладная петля используется, когда боковина с крепежом прикрывается на полторца. Обычно используется в трехстворчатых шкафах и навесных шкафах с двойным открытием верх.

    Вкладная – она же внутренняя петля. Используется для установки фасадов, углубленных относительно корпуса. Но чаще все-таки применяется для навесных шкафов с открыванием верх, если верхняя крышка нависает «козырьком».

    Штольная, прямая – она же петля для фальшпанелей. Для установки фасада не на боковину, а на фальш-панель, находящуюся в одной плоскости с фасадом. В основном используется в угловых модулях кухни, на столах-мойках.

    Угловые петли со стандартным открытием 90-110 градусов

    В основном применяются для угловых фасадов, расположенных под 45 (135) градусов относительно корпуса, реже – для торцевых модулей – с углом открытия 30, 60 градусов.

    Но на самом деле угловых петель гораздо больше. Но особым спросом не пользуются, поскольку необходимость в них возникает очень редко, в специфичных дизайн-проектах.

    Петли инверсные с увеличенным углом открытия до 180 градусов

    Также бывают накладными, полунакладными, вкладными, штольными, угловыми, но обеспечивают угол открытия гораздо больший, практически разворачивая фасад на 180 градусов. Нужны, чтобы увеличить доступ к внутреннему наполнению шкафа, когда стандартного открытия 90 градусов недостаточно. Такие петли еще называют трансформерами, за сложную конструкцию плеча.

    Карусельная петля, она же крокодил

    Специфичный вид петли, используемый для дверей-трансформеров, открывающихся «гармошкой». Чаще всего можно встретить в столах-мойках, в комбинации с прямой инверсной петлей.

    Практически все рассмотренные виды четырехшарнирных мебельных петель выпускаются как в стандартном исполнении, так и комплектуются доводчиком – специальным механизмом плавного закрывания. Доводчик может быть встроен в плечо петли либо защелкиваться на чаше или на плече.

    Какие еще есть виды мебельных петель

    Остальные разновидности мебельных навесов используются от случая к случаю, для решения каких-то специфичных задач. Крепятся они саморезами без особых сложностей.

    • Рояльные, карточные петли хороши для крепления подвижных створок, где не нужна регулировка. Например, в раскладываемых столах книжках, откидных столиках и т.д.
    • Штырьевые и пяточковые петли также крепятся за торцы корпуса и фасадов, как и предыдущий тип. Используются, чтобы подчеркнуть некий антикварный вид мебели.

    Отдельно можно выделить также:

    • Накладные безчашные петли.
    • Врезные шарнирные петли.
    • Пружинные петли.

    А также специфичные мебельные петли, используемые не для обычных фасадов из ДСП, МДФ, массива и т.д. Но также подразделяющиеся на те же виды, что и четырехшарнирные, просто отличающиеся внешне в виду своего функционального предназначения:

    • Петли для стеклянных фасадов со сверлением и без сверления.
    • Петли под фасады, собранные из алюминиевой рамки.

    Вот, пожалуй, и все основные разновидности петель, которые используются в производстве корпусной мебели и легко можно найти в продаже.

    Виды мебельных петель

    Существует множество видов петель с разным функциональным предназначением, позволяющим крепить фасад под разными углами и разным «нахлестом» на корпус шкафов и внутрь корпуса. Рассмотрим основные виды мебельных петель с фото, используемые для ДСП, МДФ и массива.

    Виды мебельных петель по конструкции

    Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют четырехшарнирные петли, позволяющие регулировать фасад сразу в трех плоскостях:

    Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки. Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.

    Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».

    Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли. В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в столах-книжках. Для обычных шкафов используют латунные декоративные петли в качестве дополнительного декора.

    Накладные петли, не требующие сверления фасада. Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.

    Петли для крепежа специфичных фасадов. Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем. Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса.

    Виды четырехшарнирных мебельных петель

    По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:

      • Slideon— части петли вставляются друг в друга и соединяются с помощью фиксирующего винта, имеющего специальные насечки, благодаря которым даже в ослабленном состоянии он надежно «держит» соединение. Данный вид петель является самым распространенным.

      • Clipon — части петли соединяются простым защелкиванием, безвинтовым способом. Фасад можно снять и установить без использования каких-либо инструментов – достаточно потянуть за защелку. Петли clip-on еще называют петлями быстрого монтажа.

      • Keyhole– на плече чаши с коленом имеется отверстие, напоминающее по форме key hole – замочную скважину. Крепеж плеча и планки осуществляется за счет пропускания головки фиксирующего винта сквозь это отверстие.


    Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.

    Петли 90 градусов

    *Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.

    Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).

    Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.

    Вкладная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.

    Петли 180 градусов

    Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.

    Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.

    Виды угловых петель

    Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.

    Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.

    Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.

    Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.

    На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.

    Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.

    Разновидности и характеристики мебельных петель, правила крепления

    Автор: Евгений · Опубликовано 06.08.2019 · Обновлено 07.08.2019

    Износостойкость шкафов, столов, тумбочек во многом зависит от качества фурнитуры. Это огромная категория товаров, включающая сотни разновидностей изделий, от направляющих до конфирматов. Незаменимыми элементами являются мебельные петли, именно они позволяют удобно открывать створки под определенным углом. Еще несколько лет назад выбор этого дополнительного оснащения был невелик, но сегодня ситуация изменилась. Такая фурнитура, как петли, классифицируется по конструкции, материалам изготовления, способу монтажа, поэтому для правильного выбора элементов нужно знать многие нюансы.

    Базовые характеристики

    Мебельные петли представляют собой полумеханические устройства для крепления фасада к корпусу мебели, комфортного использования дверок. Установка производится при помощи саморезов. Чашка мебельной петли закрепляется на фасаде, а монтажная планка фиксируется к коробу. Выделяют несколько разновидностей изделий в зависимости от угла открывания:

    1. 45 градусов. Используются для угловых шкафов, тумб, имеющих форму трапеции, с одной либо двумя створками. Это может быть кухонная или гардеробная мебель.
    2. 90 градусов. Позволяют открывать дверцы под прямым углом. Различают несколько видов петель. Накладные не предусматривают изгиба, подходят для фасадов, которые полностью закрывают боковые стенки. Полунакладные отличаются средним изворотом, внутренние — большим. Первые применяются в трехстворчатых гардеробах, вторые — в офисной мебели.
    3. 165 градусов. Карусельные петли отличаются сложной формой колена чаши. Актуальны для угловых тумбочек.
    4. 180 градусов. Используются для монтажа фальш-панелей, присоединения фасада к боковине. Популярный вариант для кухонных гарнитуров.
    5. 270 градусов. Подходят для любой складной двери.

    Выбор подходящих петель осуществляется на основе конструктивных особенностей изделий. Обязательно учитывается назначение предметов интерьера. Имеют значение и другие факторы: интенсивность эксплуатации, материал, из которого изготовлена мебель.

    Основные конструкции

    В связи со стремительным развитием технологий повысились требования к проектированию и производству предметов интерьера. Соответственно, ассортимент современных мебельных петель расширился. Сегодня изделия подразделяют на безчашечные, накладные, полунакладные, четырехшарнирные группы. Также существуют модели для крепления нестандартных фасадов.

    Безчашечные

    Классическая конструкция представляет собой две тонкие пластины, соединенные друг с другом. По краям располагаются отверстия для вкручивания саморезов, угол открывания составляет 90 градусов. Подобная фурнитура для мебели подразделяется на несколько типов:

    1. Рояльные. Механизмы с одним шарниром, играют роль скрытых крепежей. Применяются в тумбах, кухонных шкафчиках, пуфах с верхним поднятием сиденья.
    2. Пяточные. Шарнирные петли, состоящие из пары планок. Главный недостаток моделей — небольшая несущая способность. Актуальны только для легких фасадов.
    3. Карточные. По конструкции схожи с рояльными аналогами, крепежи фиксируются при помощи отверстий, расположенных по краям пластин. Встречаются различные размеры механизмов. Сфера применения — шкатулки, мебель в стиле ретро.
    4. Штыревые. По внешнему виду напоминают карточные петли, но для монтажа используются специальные штыри, которые могут различаться по длине. Для легких конструкций подбираются изделия с 2–3 крепежами, для тяжелых — с 4 и более.

    Петля пяточная, как и другие безчашечные варианты, сегодня редко используется в мебельном производстве. В основном это декоративные изделия, которыми дополняются откидные крышки столов. Также конструкции нашли применение в сфере установки межкомнатных дверей.

    Накладные и полунакладные

    Накладными называются изделия, которые монтируются без сверления. Подойдут для тонких фасадов, не позволяющих установить врезные петли. Такой способ крепления получил широкое распространение, применяется в любых гарнитурах: гостиных, кухонных, спальных, а также в тумбах, комодах. Угол открытия — 110 градусов.

    Полунакладные или срединные петельки перекрывают бок корпуса лишь наполовину. Устанавливаются в мебели, если фасады крепятся к общей перегородке и открываются в разные стороны. Угол такой же, как у накладных — 110 градусов.

    Установка накладных и полунакладных мебельных петель без врезки актуальна для нестандартных фасадов. Главный минус моделей заключается в невозможности регулировки посадки в разных плоскостях.

    Четырехшарнирные

    Универсальные петли, отличаются долговечностью, способностью выдерживать высокие нагрузки. Подойдут для мебельных дверок с углом открывания от 92 до 175 градусов. Стандартный диаметр составляет 35 мм, но встречаются и другие варианты.

    Четырехшарнирная петля состоит из чаши, плеча, монтажной планки. Дополнительно модели оснащаются декоративными накладками. Плавное, бесшумное закрывание дверей обеспечивается доводчиками. Выделяют несколько разновидностей подобных изделий:

    1. Внутренние. Применяется в тех случаях, когда необходимо расположить фасад внутри корпуса, чтобы петли на створках не контактировали с соседними стенками. На основании располагается выраженный изгиб.
    2. Угловые. Используются для фиксации фасада под определенным углом. В связи с особенностями конструкции монтируются петли без врезки. Стандартные модели рассчитаны на 30, 45, 90, 135 либо 175 градусов.
    3. Инверсные. Состоят из пары пластин с отверстиями, скрепляются при помощи подвижного механизма. Актуальны для распашных дверей, открываются на 180 градусов.
    4. Антресольные. Применяются для фиксации горизонтальных фасадов, которые открываются вверх. Оптимальны для шкафов, в том числе и кухонных. Основа механизма представлена пружиной.
    5. Секретерные. По устройству схожи с карточными мебельными петлями, состоят из двух плоских элементов, скрепленных шарниром. Применяются для фиксации горизонтальных дверок, которые открываются вниз.
    6. Штольные. Используются для установки фасадов на боковые стойки, соседствующие со стенками. Актуальны для крепления фальш-панелей.
    7. Ломберные. Обеспечивают открывание на 180 градусов, поэтому служат для оснащения раскладных столов. Монтируются на торцы конструкций для фиксации откидных дверок.
    8. Маятниковые. Также их называют барные петли, свое название они получили благодаря углу открывания в 180 градусов, подобно дверям в американских барах.

    Распространенное название четырехшарнирных мебельных петель — лягушка. Подвижная деталь конструкции, состоящая из 4-х шарниров и пружины, похожа на подпрыгивающее земноводное. Модели характеризуются значимыми преимуществами: надежностью и универсальностью применения.

    Петля барная состоит из пары цилиндрических штифтов, которые соединяют между собой 3 металлические пластинки. За счет пружинок открывание дверцы может производиться в любом направлении.

    Мебельные петли для дверей шкафа: как выбрать модель с доводчиком под 45, 60 и 90 градусов

    В современном производстве используется большое количество фурнитуры. В этой статье мы рассмотрим мебельные петли для шкафов. Это механические устройства открывания и закрывания распашных дверей. В магазинах продается много различных моделей, и перед покупкой желательно знать, какой вариант подойдет к вашим фасадам. Расскажем об особенностях конструкции и монтажа навесов.

    Виды петель по конструкции

    Они представляют собой шарнирные узлы, соединяющие двери с корпусом шкафа. Различные конструктивные решения дают возможность оставлять открытым дверное полотно под определённым углом. По способу крепления фасадов вы можете подобрать следующие модели:

    1. Четырёхшарнирные.
    2. Антресольные.
    3. Рояльные.
    4. Для стеклянных дверей.

    Четырёхшарнирные

    Самыми распространёнными и популярными считаются 4-х шарнирные мебельные петли. Они отличаются универсальностью и высокой надёжностью. Различают три вида четырёхшарнирных петель, отличающихся друг от друга по способу скрепления чашки плеча с ответной планкой:

    Slide-on. Выступающая часть ответной планки входит в плечо. Крепление осуществляется фиксирующим винтом. Соединение имеет с двух сторон насечки. Длину плеча можно удлинять и укорачивать, закрепляя соединение на насечках.

    Clip-on. Такая система позволяет обходиться без винта. Части петли соединяются защёлкой. Такие навесы называют моделями быстрого монтажа. Дверку шкафа можно снять и установить на место без инструмента.

    Key-hole. Плечо чашки накладывается отверстием на винт ответной планки. Края проёма вводятся под винт. Монтажное отверстие напоминает замочную скважину.

    Их разновидности применяют в зависимости от положения закрытой двери относительно стенки корпуса шкафа. Бывают следующие четырёхшарнирные виды:

    • накладная;
    • полунакладная;
    • вкладная;
    • угловая;
    • инверсная;
    • штольная.

    В закрытом состоянии двери петля плотно накладывается на торец боковой стенки шкафа. В основном их массово применяют в прямоугольных конструкциях кухонной мебели. Петля состоит из чашки с плечом и ответной планки. Как соединяются обе части, видно на рисунке.

    Накладные поворотные шарниры ставят в шкафах спального и гостиного гарнитура, тумбочках и комодах. Механизмы обеспечивают плотное прилегание дверок ко всему периметру проёма мебели.

    Существуют накладные механизмы, не требующие глубокой выработки в массиве фасада. Их применяют, когда толщина дверного полотна не позволяет сделать полноценное углубление под чашку. Крепление петель осуществляют без врезки только шурупами.

    Полунакладная

    Такие конструкции используют при навеске дверей на одну стенку с двух сторон. Их ставят в шифоньерах из нескольких секций, разделённых перегородками, чтобы смежные фасады при открытии не мешали друг другу. Для этого плечо сделано с небольшим изгибом. Деталь позволяет выдержать размеры между открытыми створками 5 – 10 мм.

    Внутренняя или вкладная конструкция предназначена для того, чтобы при закрытии дверцы её фасад становился внутрь проёма шкафа на одном уровне с торцом боковины. Минимальный угол выноса дверного полотна составляет 90 градусов.

    В отличие от предыдущих моделей плечо вкладной конструкции более изогнуто. Установка вкладных петель ничем не отличается от монтажа других 4-х шарнирных моделей.

    Петли для углового шкафа кухни вы должны ставить там, где требуется навесить дверки под определённым углом к боковине корпуса. Различные модели рассчитаны на углы установки фасада по отношению к боковине корпуса 30, 45, 90, 135 и 180 градусов.

    Выбирайте угловую модель петли, пользуясь следующей таблицей:

    правило установки на 45 градусов

    Без качественной фурнитуры невозможно представить себе современную функциональную мебель. Выбирая комплектующие для шкафа в углу, важно изучить все возможные способы соединений и существующие предложения от производителей в этой сфере.

    мебельные петлиДолговечность мебели напрямую зависит от используемых материалов и качества креплений.

    Разновидности мебельных петель

    В наше время на прилавках магазинов потребители встречают широкий ассортимент продукции в этой области. Крепления могут различаться по:

    • особенностям строения,
    • способу монтажа,
    • целевому назначению.
    установка мебельных петельФурнитура создает определенный стиль. Благодаря ей определяется дизайнерский уровень любого предмета обихода.

    Обратив внимание на такие моменты, можно выбрать наиболее функциональные варианты, удовлетворяющие конкретный запрос. В зависимости от способа наложения на основу, комплектующие имеют разные названия.

    дверцы шкафа на петляхОдними из самых важных частей фурнитуры являются петли.

    Накладные и полунакладные

    Одними из наиболее распространенных среди специалистов являются накладные четырехшарнирные конструкции. Такой вариант используются, когда дверь полностью закрывает стенки короба, на котором она устанавливается. Он пользуется популярностью для установки на любую мебель: кухонную, гардеробную, офисную. Изделие дает возможность полностью закрывать шкафчик, плотно прижимая подвижные лицевые панели к основанию.

    накладная петляМеханизм позволяет открыть дверь на 90 градусов. Он также поддерживает створки в выбранном положении и не дает образоваться перекосу.

    Если боковину ниши закрывают одновременно две дверные панели, используются полунакладные детали. Их отличительной чертой является изгиб основания. Благодаря этой особенности, можно получить небольшой зазор между составляющими фасада, размещенными на одной площади.

    полунакладная петляЧаще всего такой вариант петель входит в состав кухонных гарнитуров.

    Инверсные и рояльные

    Инверсные крепления позволяют осуществлять открытие на 180º, образовывая единую линию с боковиной короба. Такие компоненты чаще всего применяются для оснащения встроенных пространств.

    инверсные петлиВариант используется для тумбочек и шкафов. Он позволяет надежно закрепить боковую часть.

    Рояльный механизм – устаревший тип продукции. Он очень прост и понятен даже неопытному мастеру, но все же не может похвастаться надежностью. Конструкция состоит из двух одинаковых металлических лент, соединенных стальной проволокой посредине. Чаще всего такой тип встречается на образцах из прошлых лет. Но иногда его применяют и сегодня, например, изготовляя кухонный уголок с откидными сиденьями.

    рояльные петлиДанный вид считается устаревшим. Именно поэтому ее редко используют и включают в состав современных конструкций.

    Внутренние и угловые

    Внутренняя конструкция берется в том случае, когда необходимо разместить двери внутри ниши. То есть, створка не перекрывает торцы стенок, а находится непосредственно между ними внутри.

    внутренняя петля мебельнаяПетля часто входит в состав пеналов и шкафов, которые имеют тяжелые дверцы.

    В большинстве случаев нужно обеспечить прямоугольное открывание. Но иногда нужно прикрепить фасад под углом, отличающимся от стандарта на несколько градусов в ту или иную сторону. В этом случае применяются специальные крепежи, которые имеют соответствующую маркировку:

    • «плюс», если предполагается открытие со значением, выше 110º;
    • «минус», когда уровень открывания является ниже 90º.

    Чаще всего приобретают такие петли для углового шкафа.

    угловая петляПетля принимает любой угол и обеспечивает системе необходимую прочность. Допускается также дополнить систему доводчиками.

    Обратите внимание! Товары этой группы, представленные на рынке, имеют шаг 5º. Если полученное значение не кратно этому показателю, то используют дополнительные накладки. Эти приспособления позволяют задать правильные параметры самостоятельно.

    Карточные петли

    Представители данной группы во многом напоминает своих рояльных собратьев. Он также состоит из двух металлических пластин, которые соединяет один шарнир. Чаще всего такая вещь применяется в мебельном дизайне для придания вещам эффекта старины. Карточные элементы часто выполняют в виде различных фигур с волнистыми закругленными или заостренными краями.

    карточная петляС ее помощью чаще всего производится дополнение предметов интерьера в ретро стиле.

    Штольные и ломберные

    Штольные составляющие позволяют прикрепить створку не к боковине, а к глухой стенке тумбы, находящейся впереди. Часто эту разновидность аксессуаров также называют «глухими», потому что они присоединяют дверцу к располагающейся рядом фальш-панели.

    штольная петляЕсли фурнитура качественная, то с ее помощью удастся закрепить дверь любого веса и размера.

    Ломберные вспомогательные используются для присоединения откидных элементов. Данная деталь устанавливается на тумбу с торцов, что дает возможность отводить створку на 180º.

    петля ломбернаяДержатель также может использоваться в составе откидных частей мебели.

    Как правильно подобрать

    Чтобы выбрать подходящие аксессуары, стоит учитывать несколько моментов. В первую очередь, обращаем внимание, из какого материала они будут изготовлены. В зависимости от этого, можно выделить несколько групп:

    • продукция, которая подходят для древесноволокнистых плит ДСП или МДФ,
    • элементы, которые можно монтировать на стеклодвери,
    • детали для присоединения к металлическому профилю.
    разновидности мебельных петельСовременный рынок фурнитуры представлен огромным ассортиментом петель для крепления дверей.

    Когда речь идет об изготовлении тумбы в углу, нужно понять, под каким углом будет установлен фасад, чтобы подобрать правильные крепежи.

    мебельные петли разновидностиУстановка накладных дверных петель на кухонных шкафах – процесс несложный. Но все же он требует небольших знаний и умений.

    Важно! Заранее учитываем размеры и вес лицевой панели. Возможно, стоит предусмотреть большее количество петельных механизмов или приобрести усиленные модели.

    Установка мебельных петель

    Для того, чтобы закрепить все качественно и быстро, лучше сразу позаботиться о инструментах, которые будем использовать. Под рукой у мастера должны находиться следующие вещи:

    • шуруповерт,
    • торцевая фреза 35мм,
    • карандаш, измерительные приспособления (рулетка или линейка, угломер),
    • шило,
    • отвертка и саморезы.

    Традиционно для обустройства тумбы в углу применяются такие же вспомогательные, как и для других типов изделий. Уровень открытия в этом случае будет меньше 90º, поэтому следует выбирать продукцию с маркировкой «минус».

    угловая петля для дверцы шкафаПри установке петель рекомендуется воспользоваться советами специалистов.

    Правило установки на 45 градусов

    Порядок присоединения креплений – стандартная процедура, состоящая из определенных этапов. Но когда речь идет об оборудовании шкафчика в углу, есть свои нюансы. При подборе петли для углового шкафа необходимо соблюдать правило установки на 45 градусов. Для этого лучше взять угломер Пифагора – вспомогательное измерительное приспособление. С его помощью получится точно определить угол закрытия, что поможет плотно зафиксировать все механизмы.

    петли на 45 градусовЭти крепления целесообразно применять для легких шкафов для кухни небольшого размера.

    Дополнительная информация. Можно приобрести готовый угломер в специализированном магазине, а можно изготовить его самостоятельно, использовав для этого кусок плотного картона.

    Угловая конструкция состоит из нескольких частей:

    • Навеска, которая крепится к дверному полотну. Она включает в себя чашу, плечо (корпус), установочный паз.
    • Установочная площадка (ответная планка), предназначенная для размещения на основном коробе.

    Данная работа представляет из себя последовательность из простых шагов:

    1.   Измерение и разметка дверного полотна.
    2.   Сверление дырок в подвижной панели для шурупов и чаши.
    3.   Прикрепление навесной части на фасадную створку.
    4.   Разметка и проделывание отверстий в корпусе для размещения ответной планки.
    5.   Прикрепление ответной планки на шкафчик.
    6.   Регулировка результата.
    дверцы шкафа на петляхТакие действия являются стандартными для соединения различных типов комплектующих.

    Как сделать дырку для крепления

    Чтобы сделать подходящие отверстия для фурнитуры, нужно с самого начала тщательно все измерить и разметить. От того, насколько точной будет разметка, напрямую зависит качество результата. Внимательно следим, чтобы место расположения навески не совпадало с внутренними полками.

    отверстие под мебельную петлюДля того, чтобы врезать петлю в дверь необходимо высверлить отверстие.

    После нанесения отметок карандашом на подвижную поверхность приступаем к сверлению отверстий. Начинаем с того, что проделываем углубление для чаши. Ее глубина, как правило, составляет 12-13 мм. Не стоит сверлить нишу глубже, поскольку мастер не всегда может быть уверенным в качестве материала, из которого изготовлена дверь.

    сверление под саморезыС помощью сверла, максимально подходящего по диаметру, проделываются отверстия для шурупов.

    Важно! Работа с фрезой – занятие не из легких. Если нет опыта, то лучше сначала попробовать сделать это на черновом варианте. Для тренировки подойдет любой ненужный кусок древесной плиты.

    Как крепить петли к дверцам мебели

    После того, как все подготовлено, можно закреплять компоненты. Все части вставляются в пазы, выравниваются с помощью строительного уровня, фиксируются шурупами. Их следует закрутить максимально туго, чтобы все надежно держалось. Процесс монтажа завершен. Теперь пора приступать к навешиванию лицевой части на корпус.

    крепление дверки шкафаКогда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать.

    Внимательно изучив вопрос, можно подобрать максимально эффективные компоненты для мебели. Следуя инструкции, их установит даже новичок. Для того, чтобы прикрепить фурнитуру самостоятельно, не потребуется дорогостоящего оборудования и профессиональных навыков. Достаточно вдумчиво прочитать эту статью и заранее подготовить все необходимое для работы.

    регулировка мебельных петельЧтобы не ошибиться с выбором, приобретайте фурнитуру на кухню только от известных производителей. В этом случае она прослужит вам долго, не требуя замены и особых регулировок.

    Видео: как установить внутреннюю мебельную петлю

    навесной — Перевод на русский — примеры английский

    Предложения: петля

    На основании вашего запроса эти примеры могут содержать грубую лексику.

    На основании вашего запроса эти примеры могут содержать разговорную лексику.

    Кассетный алюминиевый навесной фасад не требует ремонта и не теряет своих качеств в течение длительного времени.

    Кассетный алюминиевый навесной фасад не требует ремонта и не теряет свои качества в течение длительного времени.

    Конструкция шарнирной куклы проста и примечательна.

    Структура этой навесной куклы проста и примечательна.

    Успех процесса обзора зависел от степени выполнения обязательств и соглашений.

    Успех процесса обзора зависит от степени выполнения обязательств и соглашений.

    Сама демократия зависела от права на питание.

    Эффективное выполнение все более сложных и трудных задач Организации зависит от качества ее персонала и наличия ресурсов.

    Эффективное выполнение более сложных и трудных мандатов Организации зависит от качества подготовки ее сотрудников и наличия ресурсов.

    Гарантийный срок использования алюминиевого листа и фасадных элементов из этого материала для навесных вентилируемых фасадов не менее 25 лет.

    Гарантийный срок использования алюминиевого листа и фасадных элементов из этого материала для навесных вентилируемых фасадов составляет минимум 25 лет.

    Важной функцией навесного фасада является формирование вентилируемой зоны, которая играет важнейшую роль в системе функций утепления здания.

    Важная функция навесного фасада является формирование вентилируемой зоны, которая играет важную роль в системе теплоизоляционных функций здания.

    Согласно пункту 43, предоставление статуса юридического лица общинам коренных народов зависело от от признания их предшествующего существования.

    В соответствии с периодом предоставления статуса юридического лица коренным общинам зависит от ания факта их существования до периода колонизации.

    Однако эффективность схем ВСП как инструментов развития в значительной степени зависела от глубины снижения тарифов.

    В то же время эффективность схемного развития в решающей мере зависит от масштабов снижения тарифных ставок.

    Прежде всего, в нем сделан вывод о том, что устойчивость текущих программ реформ зависит от от значительных инвестиций в создание человеческого и институционального потенциала.

    Прежде всего, в нем содержится вывод о том, что устойчивость текущих программных реформ зависит от значительных капиталовложений в укреплении кадрового и организационного потенциала.

    Каждые откидное или выдвижное аварийное окно должно открываться наружу.

    7.6.8.1 Любое навесное или откидное запасное окно должно открываться наружу.

    Поддержка открытия торговли еще зависела от от ощутимых результатов прошлых усилий по либерализации.

    Поддержка мер по обеспечению более открытых условий торговли по-прежнему того, насколько успешно получены результаты, зависит от других мер по либерализации торговли.

    Хорошо известно, что успех Декларации и Программы действий зависит от их реализации на национальном уровне.

    Хорошо известно, что Декларации и Программы действий зависит от их осуществления на национальном уровне.

    Предпочтительно навесных стеновых панелей образуют единый трехмерный комплексный объект как элемент архитектурной композиции окружающей территории.

    Предпочтительно, навесные стеновые панели образуют единый объемно-пространственный комплекс как элемент архитектурной композиции окружающей территории.

    Успех Миссии зависел от предоставления адекватных ресурсов, а сокращение бюджета подорвало бы ЮНАМИД еще до ее развертывания.

    Успех Миссии зависит от предоставления адекватных ресурсов, поэтому сокращение может негативно сказаться на ЮНАМИД еще до ее развертывания.

    Новые требования и процедуры испытаний для навесных боковых и раздвижных дверей , предложенные Северной Америкой для включения, находятся на рассмотрении.

    С целью обсуждения вопроса проводится оценка новых требований и процедур испытания навесных боковых и раздвижных дверей, которые предлагают включить в гтп Северная Америка.

    Достижение целей в области развития, сформулированных в Декларации тысячелетия, в НРС зависело от от повышения национальной ответственности и улучшения координации деятельности по оказанию помощи.

    Эффективное действие в области помощи, сформулированное в Декларации тысячелетия, зависит от активного участия на национальном уровне и более эффективной деятельности в области помощи.

    Эритрея была убеждена, что продвижение в области прав человека в решающей степени зависит от мира и безопасности.

    Эритрея убеждена в том, что поощрение прав человека сильно зависит от мира и безопасности.

    Успех Конференции зависел от достижения прогресса в возобновлении политических обязательств и укреплении коллективной решимости международного сообщества ускорить выполнение.

    Успех конференции зависит от прогресса в направлении возобновления сотрудничества и укрепления коллективной решимости процесса.

    На международном уровне во многом связано с вопросом управления.

    На международном уровне многое зависит от вопроса управления..Петли

    — Перевод на русский — примеры английский

    Предложения: зависеть от

    На основании вашего запроса эти примеры могут содержать грубую лексику.

    На основании вашего запроса эти примеры могут содержать разговорную лексику.

    Отныне успех зависит от , насколько хорошо странам удастся управлять своими собственными ответами.

    Теперь успех зависит от того, насколько хорошо удастся организовать свои меры реагирования стран и руководить ими.

    Реализация видения африканского возрождения зависит от эффективной реализации ключевых секторальных приоритетов НЕПАД.

    Реализация этой концепции африканского возрождения зависит от эффективного осуществления приоритетных задач в ключевых секторах НЕПАД.

    Сценарий на 2012 год зависит от внешних условий и от способности правительств поддерживать рост совокупного внутреннего спроса.

    Перспективы на 2012 год зависят от внешних условий и от возможностей правительств роста совокупного внутреннего спроса.

    Но переизбрание Пайка зависит от основного избирательного округа Элейн.

    Весь процесс зависит от ваших показаний.

    Весь корпус крепится к Carlito Solano.

    Потому что все зависит от , он реагирует на вашу личность.

    Очевидно, что дело против г-жи Дель Рио зависит от ее психического состояния во время инцидента.

    Очевидно, что дело против мисс Дель Рио зависит от её душевного состояния во время инцидента.

    Вот почему некоторых из нас беспокоит план, в котором зависит от вас.

    Вот почему некоторые из нас беспокоит план, который зависит от тебя.

    Остальная часть ваших, возможно, очень коротких жизней в этот момент зависит от .

    Остальная ваша, возможно, очень короткая, жизнь зависит от этого момента.

    Теперь помните, каждая мечта , о которой я когда-либо мечтал, зависит от вашей производительности.

    И запомните, все мои мечты зависят от вашего выступления.

    Прогресс в Косово зависит от конструктивной демократической динамики между правительством и оппозицией.

    Прогресс в Косово зависит от конструктивных демократических отношений между правительством и оппозицией.

    Этот выпуск связан с обучением около 600 сотрудников службы безопасности, привлеченных из FN.

    Решение этой задачи зависит от 600 военнослужащих вспомогательных подразделений «Новых сил».

    Успех миграции зависит от взаимной адаптации мигрантов и принимающего общества.

    Успех миграции зависит от взаимной адаптации мигрантов и принимающего общества.

    Дальнейшее процветание и благополучие наций зависит от использования космических технологий.

    Дальнейшее процветание и благополучие стран зависит от использования космических технологий.

    Обеспечение выгод для развития от международной торговли зависит от национальной политики самих развивающихся стран.

    Обеспечение выгод для развития международной торговли зависит от национальной политики страны.

    Этот спор часто зависит от определений .

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
