Рояльные петли: виды, размеры, установка


Распечатать

Не обязательно быть пианистом, чтобы оценить красоту, надежность и легкость хода рояльных петель. Эта фурнитура первоначально использовалась для крепления и обеспечения плавного открывания тяжелой крышки рояли, отсюда и ее название. Сегодня у нее гораздо больше применений, особенно при изготовлении мебели и конструкций из листового металла.

Большинство дверей обычно оснащаются двумя карточными петлями. Нагрузка от тяжести полотна концентрируется в двух местах, причем большая ее часть приходится на верхнюю петлю. Со временем нередко возникают проблемы с провисанием и закрытием двери. Прежде чем заменить все петли или заменить только изношенные, стоит рассмотреть альтернативный вариант — это переход на рояльную петлю, которая располагается почти по всей длине дверного полотна и равномерно распределяет нагрузку в отличие от нескольких навесов другого типа.

Какие преимущества у рояльных петель?


Применение рояльной петли
Хотя они не так часто используются, как стандартные, но есть несколько веских причин для выбора рояльных петель вместо другого шарнирного механизма:

  • Способность выдерживать большой вес и интенсивную эксплуатацию.
  • Установка по всей длине двери обеспечивает равномерное распределение веса дверного полотна на раму.
  • Непрерывный шарнир закреплен на всю высоту проема, благодаря чему он удерживает дверь в стабильном положении без риска провисания и перекосов.
  • Сплошные петли также помогают избежать деформации деревянных дверей, что особенно полезно, когда ширина дверного проема составляет 1000-1200 мм.
  • Плавное поворотное действие без приложения усилий.
  • Непрерывный шарнир помогает закрыть зазор между дверью и рамой, создавая более плотное прилегание и исключая потерю тепла из помещения.
  • Отсутствие зазора между дверью и рамой помогает предотвратить защемление пальцев, что повышает безопасность, особенно, когда дверью пользуются дети.
  • Возможность нарезания на отрезки в соответствии с длиной дверного полотна, створки или крышки.
  • Незаметность на мебельных дверцах и фасадах.

Но есть и недостатки:

Петли рояльного типа длинные и узкие, поэтому могут погнуться при неаккуратном обращении или транспортировке. Тем не менее, их можно выровнять. После установки они не дают возможность отрегулировать фасад мебели (величину зазоров между элементами), в отличие от стандартных регулируемых мебельных петель, поэтому монтаж «роялки» требует предельной точности. В ходе эксплуатации с ней редко возникают серьезные проблемы, за исключением скрипа, который легко устраняется смазкой, например, WD-40 в аэрозольном баллоне.

Предназначение и механизм работы

Рояльные петли еще называют карточными. Это одношарнирный много трубчатый механизм, который включает в себя две пластины. Одну сторону крепят на внутреннюю часть фасада. Для этого можно использовать способ пазования. Вторую сторону прикрепляют к торцу боковой стенки корпуса на мебельном изделии.

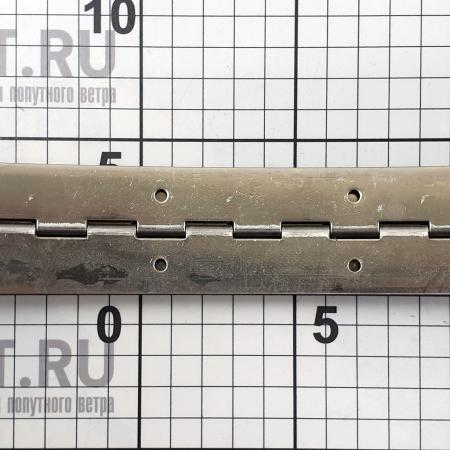

Рояльные петли из нержавеющей стали нашли свое широкое применение в разных сферах. Их применяют в мебельном производстве в качестве скрытого крепежного элемента. Они выдерживают большие нагрузки на дверцу или фасад. Петлю крепят по всей длине торца, поэтому она выдерживает всю дверь.

Нержавеющие рояльные петли крепят в кухонных шкафах, тумбочках, уголках для кухни, пуфиках (механизм верхнего открывания сидения). Этот тип крепления можно встретить в угловом шкафу купе, в котором одна дверца является подвижной. Вторую крепят на рояльные петли.

Чтобы вертикальные двери работали правильно, в процессе производства устанавливают магнитные держатели. Они имеют характерные отличие от стандартного типа четырехшарнирной мебели. В механизме рояльных петель отсутствуют пружины, а также магнит. Именно поэтому они неплотно прилегают к корпусу.

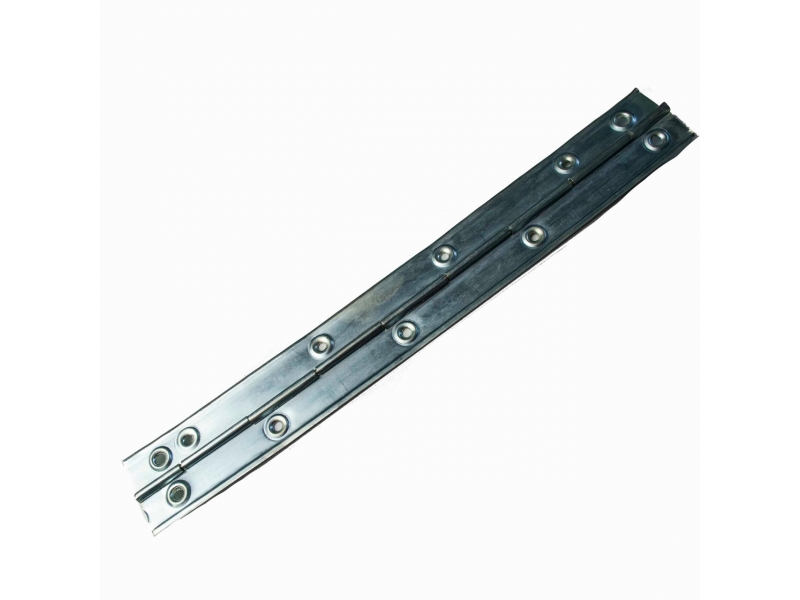

Короткая рояльная петля

Где целесообразно применять рояльные петли?

Рояльные петли благодаря прочности и долговечности отлично подходят для установки на интенсивно эксплуатируемые дверные проемы, а также створки мебели и крышки ящиков, которые постоянно открываются и закрываются. Они просто незаменимы в подвижных конструкциях, которым необходимо придать дополнительную жесткость.

Вот несколько примеров, где вы можете их использовать:

  • Противопожарные двери.
  • Раздвижные перегородки «гармошка».
  • Заборные проемы, дверки клеток.
  • Откидные боковины капота трактора.
  • Двери в сараи, кладовые, подвалы, душевые.
  • Люки, приборные панели и другое оснащение судов, яхт, самолетов.
  • Шкафы, пуфики, сундуки, столы-книжка, откидные столы, складные сидения.
  • Ящики для инструментов, игрушек, инвентаря.

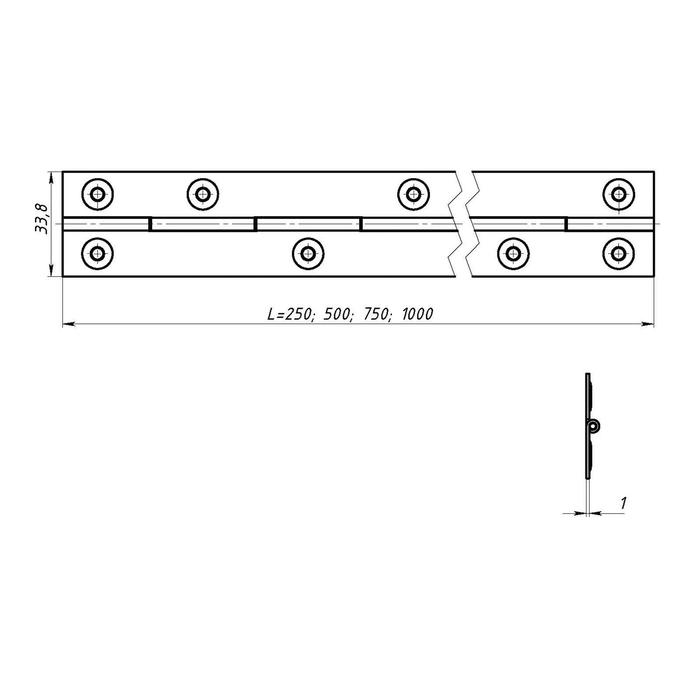

Каковы заводские размеры рояльной петли?

На рынке фурнитуры предлагается большой выбор размеров по длине от 100 до 3500 мм. Ширина, измеренная от края одной карты до края другой, может составлять от 25 до 50 мм, а толщина от 0,5 до 3,0 мм. Размещение, вес и размер створок определяет ширину, толщину и длину рояльной петли.

Самые популярные типовые размеры:

  • Длина: 545; 766, 815; 1000; 1800; 2400; 3000 мм.
  • Открытая ширина: 20; 25; 30; 38; 50 мм
  • Толщина металла: 0,6; 0,8; 1,0; 1,5 мм.

Длинные мебельные петли являются одними из самых универсальных, так как их длина может быть адаптирована под любой размер соединяемых деталей в соответствии с вашим проектом. Для их резки можно использовать болгарку или ножовку по металлу. Они имеют готовые отверстия для крепления или могут быть без них. Последние предусматривают монтаж при помощи сварки или самостоятельное изготовление отверстий с необходимым шагом.

Виды и размеры рояльных петель

Размер рояльной петли подбирают в зависимости от габаритов мебельного изделия. При выборе также учитывают особенности конструкции. Можно выделить следующие разновидности рояльных петель, которые отличаются собой составом металла:

  • латунные;
  • никелированные;
  • из нержавеющей стали;
  • алюминиевые;
  • с использованием разной методики оцинкования (рояльные петли бывают желтого, белого, коричневого и черного окраса).


Латунная рояльная петля

Производители предлагают большой выбор размеров.

Стандартная толщина: 1 мм.

По длине рояльные петли бывают:

В зависимости от особенностей дальнейшего применения рояльные петли могут быть длинными, широкими, утолщенными. Последние в свою очередь делятся на усиленные и обычные. По длине их можно подрезать под определенные размеры фасада.

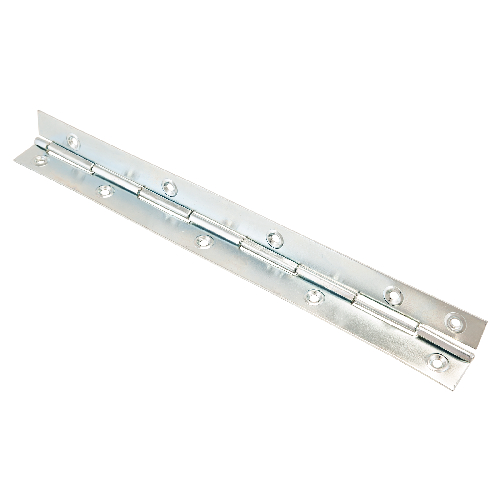

Длинные рояльные петли

Выбор рояльных петель по материалу

Они доступны в большом количестве материалов и отделок, таких как сталь, нержавеющая сталь А2, А4, оцинкованная, никелированная и латунированная сталь, алюминий, твердая латунь, что обеспечивает их универсальность для широкого спектра применений во всех секторах производства.

  • Сталь:
    обладает наибольшей прочностью, умеренной стоимостью, но не устойчива к коррозии в нестабильных условиях. Лучшее применение для стальных петель — это контролируемая среда, например, внутри зданий, где поддерживается нормальная температура и влажность.
  • Нержавеющая сталь:
    также имеет большую прочность и, кроме того, она устойчива к ржавчине во влажной среде и на улице. Нержавеющие рояльные петли гигиеничны, что позволяет использовать их в медицинском и пищевом оборудовании. Кроме того, они имеют красивую сатиновую отделку или блестящую полировку.
  • Латунь:
    не подвержена коррозии, устойчива к окислению и очень декоративна. Однако она имеет меньшую прочность, чем сталь и нержавеющая сталь.
  • Алюминий:
    легкий металл с высокими антикоррозийными свойствами. Алюминиевые петли характеризуются эстетичностью, небольшой стоимостью, но при высоких нагрузках могут изгибаться, из-за чего не подходят для использования в тяжелых дверных конструкциях.

Как установить мебельные рояльные петли?

Рассмотрим на примере установки накладной дверки шкафа, то есть той, которая навешивается поверх боковых стенок. В этом случае рояльная петля сначала крепится на внутреннюю сторону дверцы, а затем на торец боковой стенки шкафа. Угол открывания дверки будет составлять 90 градусов. Во время монтажа рояльная петля требует точного выравнивания и прикручивания, поскольку небольшие перекосы могут привести к неправильному прилеганию фасада.

Последовательность установки:

Шаг 1.

Отрежьте ножовкой по металлу необходимый отрезок, соответствующий высоте фасада.

Совет: Если последнее отверстие для шурупа оказалось слишком далеко от конца полосы (более 40 мм), то желательно сделать дополнительное зенкованное отверстие на удалении 15 мм от конца.

Шаг 2.

Сгладьте острые края с помощью ручной шлифовальной машины или напильником.

Шаг 3.

Приложите петлю к внутренней пласти фасада, при этом шарнир должен располагаться вровень с его кромкой. В качестве крепежа используйте мелкие саморезы 3х16 мм или 3,5х16 мм.

Совет: Вкрутить саморезы в ДСП довольно сложно, поэтому сначала сделайте разметку точек крепления шилом и просверлите отверстия сверлом, диаметр которого на 1 мм меньше диаметра крепежа.

Шаг 4.

Приложите петлю максимально точно и зафиксируйте двумя крайними шурупами, затем вкрутите все остальные.

Шаг 5.

Установите дверцу на свое место, выровняв фасад по высоте. Пометьте места крепления на торце стенки шкафа, просверлите отверстия и прикрутите петлю.

Примечание.

Если же проектом предусмотрено, что дверка вставляется между стенками шкафа, то петля сначала прикручивается к стенке, а затем к торцу дверцы.

Процесс изготовления петли

В прямоугольных пластинах проводим по центру поперечные линии, делящие их на две половины в продольном направлении. Зажимаем их в тиски по разметке и сгибаем руками на 90 градусов, а затем вынув из тисков, дожимаем до 180 градусов.


Вставляем в сгиб пластины поперечно стальной стержень и снова сдавливаем в тисках. При этом стараемся, чтобы верхняя грань губок располагалась как можно ближе к стрежню.

Упираем сгиб пластины со стержнем в угол между поверхностью верстака и массивным жестким упором. Долотом с округлым жалом подбиваем место сгиба пластины. Вначале долото держим под большим углом к пластине, а затем уменьшаем его. Это придаст пластине более округлую форму.


После предыдущей операции стержень может зажать в петле, что устраняем за счет зоны сверху, которая не прилегает к нему. Вновь вставляем петлю в тиски, зажимаем ее прямо под стержнем и наносим молотком выверенные удары по верху сгиба, пока он не освободится.


Вытащив из петли стержень, размечаем сгиб под шарниры. Выполняем по меткам 6 поперечных прорезей на равную глубину.


Захватываем плоскогубцами части через одну, как можно ближе к тискам, начиная с крайней, и раскачиваем взад-вперед, пока они не отломятся. На крыле оставляем три шарнира, которые обрабатываем напильником.

Размечаем второе крыло, ориентируясь на первое. Чтобы не усложнять соединение, на втором крыле оставляем только два центральных шарнира, которые также опиливаем напильником.

Соединяем шарниры петли в ряд и пропускаем через них стержень. Если крылья туго поворачиваются, то, разобрав соединение, подправляем, что мешает, напильником и устраняем заедание.


Крыльям петель можно придать любую форму, исходя из обстоятельств или эстетических соображений, как и количеству отверстий для крепежа. Керним центры отверстий и сверлим их дрелью в один-два захода. Крепим петли шурупами или винтами с гайками.


Вырезаем форму крыльев по разметке ножницами по металлу, шлифуя грани напильником и скругляя углы, чтобы петли были безопасны в работе и красиво выглядели. В конце полируем их наждачной бумагой.


Стержень вертикально зажимаем в тиски и формируем на конце молотком шляпку. Вставляем его в петлю до упора шляпки в крайний шарнир, делаем на другом конце стержня метку и отрезаем лишнее, оставляя лишь небольшой выступ, который также с помощью молотка превращаем в шляпку.

Процесс формирования шляпки заканчиваем, как только в шарнирах исчезнут зазоры, но при этом не нарушится свободный поворот крыльев петли.

Процесс установки

Начинаем с подготовки

Перед тем, как заняться монтажом рояльных петель, необходимо приготовить такие инструменты:

  • Непосредственно устанавливаемые рояльные петли.
  • Шуруповерт (если нет, можно использовать обычную отвертку).
  • Набор шурупов для крепления (может понадобиться очень много).
  • Шило и линейка для разметки поверхностей.

Разметка места установки рояльных петель

Также для зенкования может понадобиться дрель и сверло на 8 мм. Эта процедура не нужна, если на петле отверстия располагаются в шахматном порядке (необходимо для плотного прилегания).

Монтаж мебельной фурнитуры

Достоинство рояльных петель в том, что практически всегда для их установки нет необходимости проделывать пазы в фасадах мебели – достаточно установить фурнитуру методом наложения. Если вы не знаете, как именно это делается, следующее пошаговое руководство вам поможет:

  1. Возьмите петлю, длина которой будет точно совпадать с длиной мебельного фасада.
  2. Приложите фурнитуру к фасаду и, убедившись в ее верном размещении, при помощи обыкновенного шила наметьте места для закрепления шурупов (давите сильнее).
  3. Включите шуруповерт и шурупами аккуратно закрепите накладную рояльную петлю так, чтобы она не сместилась в пространстве. Перед окончательным затягиванием еще раз убедитесь в том, что рояльная фурнитура установлена точно так, как полагается.

Подобным образом каждая устанавливаемая на данном этапе нержавеющая рояльная петля прикручивается и к корпусу мебели, с соблюдением положения двери в пространстве (его можно проверять при помощи небольшого строительного уровня). Помните, что сначала нужно прикручивать крайние шурупы, и только после проверки правильности положения створки относительно корпуса можно постепенно затягивать оставшиеся средние шурупы петли.

Устанавливайте петли правильно, чтобы обеспечить их длительную и стабильную работу, а также не забывайте о своевременном техническом обслуживании, которое заключается в смазывании. Также вы можете ознакомиться с полезным видеороликом.

Москва(495) 229-78-87С. Петербург(812) 389-23-50
Казань(843) 202-36-32Екатеринбург(343) 357-95-54
Пермь(342) 214-09-26Новосибирск(383) 207-85-35
Краснодар(861) 205-65-54e-mail: [email protected]

Каталог

Рояльная петля — простая и надежная мебельная фурнитура, которая обеспечивает долговечное качественное крепление мебельной дверцы. Эта конструкция легко монтируется, а служит долгие годы, не вызывая проблем. Сегодня таким методом крепится множество мебельных элементов, а при необходимости заменить рояльную петлю можно самостоятельно с минимальным набором инструментов.

Петля не дает перекосов, поскольку нагрузка равномерно распределяется по всей ее длине, соответствующей длине дверцы. При этом сама петля может быть изготовлена из тонкого листового металла — ее прочности при этом вполне хватит даже для удержания массивных деталей.

Установка рояльной петли: пошаговая инструкция

Монтаж рояльной петли — дело нехитрое, но требующее внимательности и точности. Прежде чем приступить к работе, подготовьте все необходимое. Это:

  • петли;
  • шурупы для их фиксации;
  • шуруповерт или отвертка;
  • шило (при отсутствии подойдет простой карандаш).

Итак, все материалы готовы, приступаем непосредственно к работе.

  1. Прикладываем петлю к мебельному фасаду, выверяем ее положение так, чтобы шарнир соответствовал краю, плотно держим. Шилом отмечает точки, по которым будем сверлить. Здесь можно воспользоваться и простым карандашом, однако практика показывает, что отметки шилом точнее.
  2. По отмеченным точкам сверлим отверстия для шурупов, заранее выставив глубину либо постоянно вымеряя ее.
  3. Снова прикладываем петлю, фиксируем ее шурупами, не докручивая до конца. Начинаем с крайних, и только затем крепим центральные.
  4. Сопоставляем фасад и мебельный корпус, чтобы убедиться в правильности размещения. Затем окончательно фиксируем петлю на дверце.
  5. Прикладываем петлю к мебельному корпусу и повторяем процедуру — отмечаем точки, сверлим, фиксируем шурупами.

достоинства, специфические особенности установки и использования

Рояльная петля – это достаточно простой механизм, который используется в изготовлении мебели и других предметов обихода. Он обеспечивает возможность установки скрытого крепежа. Кроме того, его можно применять в том случае, если другие механизмы не выдерживают массу элемента. Несмотря на то что в современной мебельной промышленности существует большое количество других петель, представленное изделие не перестает быть популярным.

Рояльная петля имеет несколько важных достоинств:

  • способность выдерживать большой вес;
  • небольшую стоимость;
  • хороший внешний вид;
  • возможность придания креплению дополнительной жесткости (представленный элемент может быть установлен по всей длине изделия).

Следует отметить и некоторые недостатки механизма: его нельзя регулировать, поэтому прикручивать нужно максимально точно и только в том случае, если последующая настройка не нужна. Кроме того, нельзя сказать, что изделие обладает высокой прочностью. У вас не будет возможности установить несколько накладных фасадов мебели. Рояльная петля устанавливается не очень удобно. А еще изделия новой конструкции выглядят более привлекательно, чем представленные механизмы. Однако достоинства с лихвой перекрывают недостатки.

Итак, крепить представленное изделие достаточно просто, несмотря на неудобства. При этом вам понадобится простая отвертка (шуруповерт) и саморезы. Рояльная петля имеет уже готовые для крепежей отверстия, которые располагаются в шахматном порядке. В большинстве случаев они требуют зенкования, чтобы саморез полностью вошел в основание и не мешал механизму полностью закрыться. После этого следует очень точно установить петлю на торец мебельного корпуса и начать прикручивание. Предварительно вы можете пометить расположение отверстий на поверхности основания.

Петли рояльные мебельные нужно закреплять, начиная с самых крайних отверстий. Далее переходим к центру механизма, а потом уже закручиваем остальные крепежи. В этом случае петля не сдвинется с места и будет надежно установлена. После монтажа изделия следует прикрепить к нему магнитный фиксатор, так как оригинальные модели петель им не оборудованы. В противном случае дверца может неплотно прилегать к коробке.

Если вы решили установить такой механизм, как петля рояльная, размеры изделия будут иметь большое значение. В современных магазинах вы можете выбрать элементы, подходящие для каждого конкретного случая. Размер изделия колеблется от 10 до 78 см. Кроме того, оно может быть изготовлено из разных материалов, хотя в основном в производстве применяется оцинкованная сталь.

Использовать представленный механизм можно во время сборки мебели (крепление дверей), для прикручивания крышек сундуков или ящиков. Вы всегда можете быстро заменить крепеж, если он пришел в негодность, так как дефицита рояльных петель даже в самых маленьких магазинах нет. Во время выбора такого механизма старайтесь обратить внимание на его исправность, материал изготовления и репутацию производителя. Удачи!

Нержавеющие петли (фурнитура). Виды петель

: fopen(/home/bitrix/svm24.ru/bitrix/managed_cache/MYSQL/b_file8b8f5e94c0da0c7abaaa75f04fa6211c.tmp): failed to open stream: No space left on device in

Нержавеющие петли представляют собой отдельную категорию фурнитуры, применяемой для эксплуатации во влажных помещениях или на открытом воздухе. При таких условиях обычные стальные петли с различными защитными покрытиями быстро подвергнутся коррозии. Нержавеющие петли, в свою очередь, способны сохранять свои свойства и внешний вид десятки лет. Самыми популярными сферами, где применяются такие петли, является судостроение и уличное оборудование. На круизных кораблях, яхтах, катерах и других лодках часто устанавливаются нержавеющие петли на люках, дверцах и других подвижных элементах.

Компания СВМ предлагает в своём ассортименте качественные нержавеющие петли от немецкого поставщика, компании MarineTech. Классификация нержавеющих петель в целом схожа с обычными стальными петлями, исключения составляют петли специального назначения.

Петли универсальные

Универсальные петли являются самыми востребованными на рынке. Эта классическая разновидность петель имеет симметричную конструкцию, которую можно применять не только для дверей, но и для дверец мебели, створок, люков и других элементов мебели. По способу монтажа универсальная петля может быть накладной, ее часто называют карточной, или врезной. Последний тип предусматривает изготовление углублений под петлю на закрепляемых поверхностях. Нержавеющие универсальные петли являются неотъемлемой частью большинства корабельных судов, в особенности, круизных лайнеров и частных яхт, где ценится сочетание эстетики и функционала.

Петли с декоративной крышкой

Такие петли являются накладными и имеют защелкивающиеся декоративные крышки, которые закрывают область с креплениями. Полированная поверхность крышек отлично вписывается в любой интерьер, где эстетика фурнитуры будет иметь важное значение. Крышки также являются антивандальным и защитным элементом, значительно снижая нежелательные случаи кражи или повреждения. Нержавеющие петли с крышками часто используются на корабельных судах как декоративный элемент интерьера.

Петли со шпильками

Такие петли не имеют отверстий под винты или саморезы, а с обратной стороны у них приварены резьбовые шпильки. Конструкция позволяет использовать петли как антивандальные, т.к. нет внешнего доступа к креплениям, что значительно снижает шанс взлома. Петли устанавливаются сквозным монтажом с использованием гаек, либо других резьбовых деталей. Такая установка более трудоёмкая, чем, к примеру, у универсальных петель, но она значительно повышает надёжность крепления. Нержавеющие петли со шпилькой используются на корабельных судах на дверцах камер хранения или внешних запирающих люках и дверцах.

Петли ассиметричные

Ассиметричные петли имеют разную форму и/или разную ширину крыльев. Такой тип петель полезен, когда область для крепления ограничена по размерам. Широкое крыло может усилить эффективность фиксации тонкостенных подвижных элементов или элементов из мягких материалов. Минусом ассиметричной конструкции является неравномерное распределение нагрузки на петлю, поэтому такие петли не используют для крепления полноразмерных дверей или других тяжелых подвижных элементов.

Петли кулачковые

Визуально кулачковые петли легко отличить от остальных типов петель, они имеют два независимых шарнирных механизма. Кулачковые петли обеспечивают полное раскрытие пластин до 180°, вплоть до их полного прилегания. Нержавеющий вариант кулачковых петель используется на корабельных судах также для крепления раскладных столешниц и других схожих конструкций.

Петли угловые

Угловая конструкция петель чаще всего используется, когда подвижный элемент монтируется на конструкцию, имеющую специальный торцевой выступ, который называется притвор. Установка обычной универсальной петли становится невозможной, поэтому угловая конструкция петель является оптимальным выходном из ситуации.

Петли приварные

Приварные петли используют чаще всего на стальных люках или дверях, чей вес могут не выдержать обычные петли на саморезах или винтах. Качество установки таких петель во многом зависит от квалификации сварщика и используемого сварочного материала. Нержавеющий вариант приварных петель используется для монтажа металлических подвижных элементов, изготовленных также из нержавеющей стали. Каплевидная форма приварных петель позволяет значительно упростить их позиционирование на плоскости.

Петли рояльные

В 20-м веке рояльные петли занимали значительную долю рынка. За счет большей площади контакта и увеличенного количества точек креплений этот тип петель является одним из самых надёжных. Сейчас такими петлями пользуются значительно реже, в основном для надежного крепления дверей, створок, крышек и других подвижных элементов. Применение рояльных петель имеет ряд преимуществ по сравнению с универсальными: равномерное распределение нагрузки от веса конструкции, отсутствие перекосов при монтаже петли, защита от деформации деревянных конструкций. Рояльные петли условно разделяют на классические со сплошными крыльями и современные с сегментными крыльями.

Классическая рояльная петля отличается внушительной длиной (от 1 м), но может резаться до нужного размера. Современные рояльные петли имеют фиксированную длину и сегментное расположение крыльев в шахматном порядке, что позволяет эффективно распределять нагрузки на шарнирный механизм петли. Классическая конструкция рояльных петель считается архаичной, а современная конструкция еще не успела набрать популярность. Нержавеющие рояльные петли отлично подходят для крепления дверей и створок на корабельных судах.

Петли Т-образныe

Т-образные петли являются частным случаем ассиметричной петли и используются в основном для крепления ворот и широких створок. Нержавеющие Т-образные петли отлично подходят для крепления широких деревянных дверец на корабельных судах.

Петли разъемные

Разъемные петли имеют разборную конструкцию, которая будет полезна для быстрого монтажа и демонтажа дверцы, без снятия петель с конструкции. Нержавеющие разъемные петли используются чаще всего на корабельных судах в конструкции щитов с коммуникациями, где быстрый демонтаж дверцы освобождает рабочее пространство для техников.

Руководство для начинающих по шарнирам для фортепиано


Изучая различные типы петель, вы, вероятно, столкнетесь с фортепианными петлями. Они работают так же, как и другие шарниры, соединяя два объекта, одновременно допуская ограниченный диапазон вращения. Однако петли для фортепиано отличаются от своих аналогов своей длиной. Они длиннее, чем большинство других шарниров, что делает их идеальными для работы с такими же длинными предметами или заготовками.

Что такое фортепианная петля?


Петля для пианино, также известная как непрерывная петля, представляет собой механический подшипник, который проходит по всей длине объектов, с которыми он используется.Они имеют ту же базовую конструкцию, что и большинство других петель. Как показано на соседней фотографии, петли для пианино состоят из двух кусков материала прямоугольной формы, соединенных вместе в центре. Центр известен как костяшка. Когда два куска материала соединяются вместе, через сустав вставляется штифт, чтобы удерживать их вместе.

Петли для пианино отличаются своей длиной. Они разработаны специально для запуска по всей длине объектов, с которыми они используются.Например, если объекты имеют длину 12 дюймов, для их соединения можно использовать 12-дюймовую фортепианную петлю. При этом петли для пианино могут быть любой длины. Некоторые из них имеют длину несколько футов. Петля просто считается фортепианной петлей, если ее длина равна или близка к длине предметов, с которыми она используется.

Для чего используются петли для фортепиано?


Петли для фортепиано часто используются в фортепиано. Вот почему их называют «фортепианными петлями». Крышки фортепиано обычно устанавливаются с помощью рояльных петель.Петли фортепиано соединяют крышку с корпусом, находящимся под ним, в котором находятся клавиши фортепиано и другие компоненты.

Хотя они обычно используются в фортепиано, петли для фортепиано используются в бесчисленном количестве других продуктов и приложений. Двери, например, часто соединяются с рамами с помощью рояльных петель. Промышленные машины и оборудование также могут иметь одну или несколько петель для пианино. Это всего лишь несколько областей применения, в которых используются петли для пианино.

Преимущества шарниров для фортепиано


Использование фортепианной петли дает несколько преимуществ. Во-первых, они позволяют более равномерно распределить нагрузку. Вес соединенных объектов создаст нагрузку, действующую на шарнир. Если петля короче объектов, эта нагрузка не будет распределяться равномерно. Петля для пианино решает эту проблему. Он будет равномерно распределять нагрузку по своим пластинам.

Петли для пианино также просты в уходе. Вы всегда можете использовать несколько петель меньшего размера вместо одной петли для пианино. Однако с несколькими петлями вы можете часто затягивать и смазывать их.

См. Петли для фортепиано Monroe .

Петли для пианино для вашего индивидуального корпуса

Петли для фортепиано

Видео с техническими советами по Protocase

Краткое видео о петлях

В ассортименте Protocase есть различные петли. Наличие навесной дверцы или крышки обеспечивает легкий доступ ко всему, что находится внутри корпуса.Если у вас есть вопросы относительно петель для электронных корпусов, напишите нам по адресу [email protected], и мы быстро ответим вам.

Петли для фортепиано изготавливаются из различных материалов, с различной шириной раскрытия, толщиной листа, диаметром штифта и длиной шарнира (см. таблицу ниже). Эти петли не имеют монтажных отверстий, что дает вам гибкость при их установке. Вы можете указать, что в них должны быть просверлены отверстия для облегчения самозажимных креплений или винтов, или, в зависимости от используемых материалов, они также могут быть приварены к корпусу точечной, прихваточной или шовной сваркой.Шарнир Piano имеет диапазон движения 270 градусов. Петли можно обрезать по длине.

Цвета порошкового покрытия обозначаются номером RAL. При указании полностью индивидуального цвета порошкового покрытия, пожалуйста, сообщите нам номер RAL. Щелкните здесь, чтобы просмотреть таблицу цветов RAL. (Ссылка откроет PDF-документ)

Примеры:

Примечания:

  • • Штифты и створки стальных фортепианных петель изготовлены из необработанной низкоуглеродистой стали.
  • • Петли для пианино из нержавеющей стали имеют штифты и створки из необработанной нержавеющей стали типа 304 для повышения коррозионной стойкости.
  • • Алюминиевые петли для пианино устойчивы к коррозии и легче по весу.

Диаграммы:

Номер детали Тип материала РАЗМЕР A
Открытая ширина
РАЗМЕР B
Толщина листа
РАЗМЕР C
Диаметр штифта
РАЗМЕР D
Длина шарнира
15665A105 Сталь 0. 750 дюймов | 19,05 мм 0,035″ | 0,89 мм 0,078″ | 1,98 мм 0,250″ | 6,35 мм
15665A115 Сталь 1,063 дюйма | 27,00 мм 0,035″ | 0,89 мм 0,078″ | 1,98 мм 0,250″ | 6,35 мм
15665A231 Сталь 1.500″ | 38.10мм 0,063 дюйма | 1,60 мм 0,125″ | 3,18 мм 0,500″ | 12,7 мм
15665A315 Сталь 1500″ | 38,10 мм 0,075″ | 1,91 мм 0,188″ | 4,78 мм 1000″ | 25,4 мм
1582А112 Нержавеющая сталь 1000″ | 25.
40мм
0,025″ | 0,64 мм 0,063 дюйма | 1,60 мм 0,250″ | 6,35 мм
1581А19 Алюминий 1000″ | 25,40 мм 0,050″ | 1,27 мм 0,125″ | 3,18 мм 0,500″ | 12,7 мм
1581A39 Алюминий 1.500″ | 38.10мм 0,063 дюйма | 1,60 мм 0,125″ | 3,18 мм 0,500″ | 12,7 мм

Непрерывная петля | Изготовленные на заказ неразрезные петли для тяжелых условий эксплуатации, неразрезная петля из нержавеющей стали




ПОЖАЛУЙСТА, ОТПРАВЛЯЙТЕ ВАШИ ЗАПРОСЫ НАПРЯМУЮ НА [email protected]

COM, ПОКА НАШИ ОНЛАЙН-ФОРМЫ ЗАЯВЛЕНИЙ О ПРОДАЖЕ ПРОХОДЯТ ОБСЛУЖИВАНИЕ.

Непрерывная петля Описание

Неразрезные петли выполнены с двумя независимыми створками. Как правило, они имеют длину 6 дюймов или больше, но в остальном похожи на шарниры стыкового типа. Благодаря нашему обширному опыту, мы можем изготовить петли на заказ, соответствующие различным отраслевым спецификациям.

Этот непрерывный шарнир изготовлен для военного заказчика в соответствии со всеми применимыми стандартами Mil-Spec.Петля начинается с основного рулона стали толщиной 0,090 дюйма. Рулон шириной 2,5 дюйма разрезается на 35 дюймов на нашей линии поперечной резки. После того, как заготовка была разрезана, перед прокаткой в ​​сталь штампуется 1-дюймовый шарнир. до центральной линии 1,5 дюйма для каждой створки. Отверстия прокалываются в соответствии с рисунком, а штифты обрезаются до 35 дюймов, чтобы соответствовать длине петли. Мы также производим эту петлю с различными дополнительными длинами для этого клиента и можем модифицировать многие стандартные конструкции, чтобы создать индивидуальную петлю для конкретного применения.

Окончательная петля собрана и штифт приварен к петле с использованием процесса сварки газовой вольфрамовой дугой (TIG). Окончательная сборка окрашен в соответствии с военными спецификациями. Размерный допуски на эту петлю соблюдаются с точностью до 0,005 дюйма при критические размеры.

Петли военного, морского и другого назначения производятся компанией Delson Hinge.


Приложения Военные, морские и специальные приложения



Подробности возможности
Нажмите, чтобы расширить / рухнуть (+)

0 4

95 Бывшее в употреблении оборудование для изготовления части:

4


0

4


2 стальной катушка 0,090 x 2 1/2

4

9006 3
3

4


0

2 BridgePort, CT

пользовательских непрерывных шарниров
9002 Сборка и сварной шва для шарнира
Заготовка для изготовления шарнира диаметром 1 дюйм
Обрезать булавки до 35 дюймов
Проколоть для печати
Свернуть 1 1/2 дюйма по центру каждого листа
Выпрямить рулон и обрезать до 35 дюймов
Cut длиной линии
TIG сварщик
различных прессов и оснастки
Опыт: Разработанный, построенный и запустить все оснастки в доме
Габаритные размеры детали: Сталь 0. 09 x 3 x 35 x 1/4 сварной PIN
± 0,005
Устойчивые допуски (2 место десятичных): ± 0.015

7 Отделка материала:

Краска до военных спецификаций
9002
в процессе тестирования / проверки: Обследование сделано на первой части при каждой операции и непрерывно во время производства Run
Объем: 1200 шт. в год
Доставка / поворотное время: 5 недель
клиент Технические характеристики
Название продукта: Петля на заказ

Маркар | Ассортимент аксессуаров для архитектурных дверей

Markar является разработчиком и производителем сплошных петель и ограждений кромок архитектурного класса, а также лидером в области инновационных продуктов для метизной промышленности с 1969 года. Markar был первым производителем, выпустившим непрерывную линию штифтовых и цилиндрических петель и регулируемую непрерывную защиту кромок. Основываясь на отзывах клиентов, Markar разработала более 75 стандартных моделей неразрезных петель, предлагая изделия для самых разных областей применения. Markar продолжает лидировать в области инновационных и передовых концепций дизайна для дверной и фурнитурной промышленности.



Почему непрерывный?

Типичная двух- или трехшарнирная система петель может привести к преждевременному выходу из строя дверного проема в загруженных подъездах.Большая часть веса и нагрузки любой двери приходится на ее верхнюю петлю. При чрезмерном использовании на верхней петле могут появиться признаки преждевременного износа. Как только верхняя петля выходит из строя, дверь провисает, и вход быстро становится проблемой.

Непрерывная петля Markar распределяет вес и нагрузку по всей длине двери и рамы, поддерживающей дверь по всей длине до десяти футов. Поскольку сплошные петли Markar проходят испытания более миллиона циклов, гарантируется безотказная работа двери.

Загрузите дополнительную информацию здесь.



Почему штифт и ствол?

Установка штифтовых и цилиндрических неразрезных петель Markar имеет ряд преимуществ перед петлями с редуктором. Самое главное, штифтовые и бочкообразные петли могут выдерживать значительно больший вес и пожаробезопасны без упаковки. Кроме того, штифтовые и бочкообразные шарниры скреплены стержнем из нержавеющей стали, образуя прочный, монолитный, свободно движущийся узел.

Для получения более подробной информации загрузите The Markar Advantage



Почему регулируемый?

Полная регулировка длины двери означает, что двери можно точно и легко выровнять в новых установках, существующие рамы можно использовать при модернизации, а обслуживающий персонал может в будущем регулировать дверь.

Использование застежек Adjust-A-Screw™ на петлевых системах Markar позволяет регулировать ширину до 3/8 дюйма со стороны петель. регулировка общей ширины на 1/8 дюйма для алюминиевых ограждений кромок — обеспечивает большую гибкость при дооснащении и обслуживании.

Для получения более подробной информации загрузите The Markar Advantage.



Продукция Top Markar

Петли Markar для штифтов и цилиндров

Независимо от того, ищете ли вы полностью врезные, полноповерхностные, полуврезные или полуповерхностные петли, неразрезные штифтовые петли Markar предлагают наилучшие варианты для любого применения, включая охрану психического здоровья.

Электрифицированные петли Markar

Электрифицированные петли

Markar предлагают множество вариантов Power over Ethernet, электрической передачи и передачи тока ElectroLynx. Markar также предлагает регулируемый переключатель мониторинга для работы со всеми приложениями.

Блог по дверной фурнитуре Markar

Узнайте больше о дверных изделиях Markar в блоге дверных аксессуаров ASSA ABLOY.

Larsen and Shaw 1116J08NP, фортепианный шарнир 72 дюйма, открытая ширина 3 дюйма, блестящий никель

Ларсен и amp; Shaw 1116J08FB, 72-дюймовая фортепианная петля, 3-дюймовая открытая ширина, яркая латунь
Ларсен и amp; Shaw 1119G02NP, 72-дюймовая фортепианная петля, 2-дюймовая открытая ширина, никель
Ларсен и amp; Shaw 1119GJ9NP Петля для фортепиано 12 дюймов, открытая ширина 2 дюйма, никель
Ларсен и amp; Shaw 1119G02FB, 72-дюймовая фортепианная петля, 2-дюймовая открытая ширина, яркая латунь
Ларсен и amp; Shaw 1119G02BA, 72-дюймовая фортепианная петля, 2-дюймовая открытая ширина, античная латунь
Ларсен и amp; Shaw 1119E07NP, 72-дюймовая фортепианная петля, открытая ширина 1-1/2, блестящий никель
Ларсен и amp; Shaw 1119EY9NP, фортепианный шарнир 48 дюймов, открытая ширина 1-1/2, блестящий никель
Ларсен и amp; Shaw 1119EY8NP, фортепианный шарнир 30 дюймов, открытая ширина 1-1/2, блестящий никель
Ларсен и amp; Shaw 1119E07FB, 72-дюймовая фортепианная петля, открытая ширина 1-1/2, яркая латунь
Ларсен и amp; Shaw 1119EY9FB, 48-дюймовая фортепианная петля, открытая ширина 1-1/2, яркая латунь
Ларсен и amp; Shaw 1119EY8FB, Петля для пианино 30 дюймов, открытая ширина 1-1/2, яркая латунь
Ларсен и amp; Shaw 1119E07PF, 72-дюймовая фортепианная петля, открытая ширина 1-1/2, черный
Ларсен и amp; Shaw 1119E07BA, Петля для пианино 72 дюйма, открытая ширина 1-1/2, античная латунь
Ларсен и amp; Shaw 1119D06NP, 72-дюймовая фортепианная петля, открытая ширина 1-1/4, блестящий никель
Ларсен и amp; Shaw 1119D06PF, Петля для пианино 72 дюйма, открытая ширина 1-1/4, черный
Ларсен и amp; Shaw 1119D06BA, Петля для пианино 72 дюйма, открытая ширина 1-1/4, античная латунь
Ларсен и amp; Shaw 1119C07NP, 72-дюймовая фортепианная петля, открытая ширина 1-1/16, блестящий никель
Ларсен и amp; Shaw 1119C07FB, 72-дюймовая фортепианная петля, открытая ширина 1-1/16, яркая латунь
Ларсен и amp; Shaw 1119C07BA, 72-дюймовая фортепианная петля, открытая ширина 1-1/16 дюйма, античная латунь

Непрерывная петля SD – индивидуальная петля и петли для пианино

выберите непрерывную петлю из наличия или по индивидуальному заказу

Непрерывные петли, или петли для пианино, изначально были разработаны для фортепиано, потому что они сочетают в себе функциональную прочность и привлекательный внешний вид.

Непрерывные шарниры могут использоваться в различных приложениях, где требуется один нестандартный шарнир, который проходит по всей длине объекта. У них обычно узкие листочки и много маленьких отверстий под винты. Вот некоторые из множества применений непрерывного шарнира:

  • Сундуки
  • Ящики
  • Ящики для инструментов
  • Столы

Эти петли настолько широко используются, что S&D Products хранит многие из наиболее распространенных вариантов, готовых к отправке… и если у нас нет той, которая вам нужна, мы можем изготовить петлю на заказ, точно соответствующую вашим спецификациям.

Непрерывные материалы и отделка петель в соответствии с вашими потребностями

Мы производим петли для фортепиано с толщиной материала от ¼ до 1 дюйма. Мы можем использовать следующие материалы для изготовления ваших нестандартных петель:

  • Алюминий (различные сорта)
  • Мягкая сталь
  • Высокопрочная сталь (HSLA)
  • Холоднокатаная сталь
  • Горячекатаная травленая и промасленная сталь (HRP&O)
  • Оцинкованная сталь
  • Латунь
  • Медь
  • Нержавеющая сталь
  • Титан

Мы также можем настроить отделку и функциональность вашей петли с помощью:

  • Инструменты
  • Нарезание резьбы
  • Нарезание резьбы и снятие заусенцев
  • Разметка
  • Очистка
  • Термическая обработка
  • Покрытие
  • Анодирование
  • Окраска
  • Прокатка, травление и смазка

Просмотрите наш каталог неразрезных петель в наличии

S & D Products — ваш специалист по нестандартным петлям и поставщик

Независимо от применения, промышленных требований или специфики проекта, S & D Products — это ваш поставщик полного цикла современных петель с полным спектром услуг. Выберите нас и узнайте, почему мы являемся лидером в разработке и производстве петель для фортепиано, которые всегда отвечают вашим потребностям и превосходят ваши ожидания.

Components & Make Unique — простая петля для фортепиано

Читатель сделал запрос через форум Knots, чтобы увидеть руководство по изготовлению петли для фортепиано. Вот подход к выполнению того, что использует компоненты для быстрой работы и приводит к аппаратному компоненту, который не вызовет раздувания файла при добавлении в модель.Хотя я рисую фортепианную петлю, те же методы можно применить практически к любой петле, а ряд техник можно применить и к другим моделям.

Я начал с нескольких рекомендаций, чтобы начать работу, и добавил несколько линий и круг. Так как булавки все равно не будет видно, то и отверстие в костяшке для булавки рисовать не буду. Если вы хотите добавить эти детали, вы можете это сделать. В этом нет особого смысла, если петля должна быть маленькой частью более крупной модели.

Push/Pull позволяет быстро превратить профиль в 3D. Я сломал петлю и нарисовал только один элемент. Несколько элементов этого элемента будут использованы для создания всего шарнира. Я собираюсь добавить потайные отверстия в основном потому, что думаю, что это интересный метод для добавления в ваш репертуар. Тот же процесс можно использовать для добавления фасок и других деталей в ваши модели. Вы можете вообще пропустить отверстия под винты или обозначить винты кружочком и, возможно, одной или двумя линиями.

На изображении выше я добавил круги для отверстия под винт. Большой — это большой диаметр зенковки, а маленький — диаметр отверстия на противоположной стороне створки шарнира.

С помощью инструмента «Выделение» дважды щелкните грань внутреннего круга. Двойной щелчок выделяет как грань круга, так и его край. Затем возьмите инструмент «Перемещение» и, удерживая клавишу «Alt» на ПК или «Command» на Mac, чтобы вызвать автоскладывание, переместите центр вниз к противоположной стороне листа. На изображении я использую вертикальный край в углу листа в качестве ориентира для движения. Вам не обязательно этого делать, но иногда проще следовать существующему краю.

Я прошел весь путь до нижней стороны листа. На самом деле отверстие, вероятно, не будет раззенковано так глубоко, но оно все равно не будет видно. Удалите лицо, замаскировав отверстие, и этот этап завершен. Сделайте компонент геометрии до сих пор.

Далее с помощью функции «Копировать» инструмента «Перемещение» скопируйте компонент по длине шарнира и сделайте из них линейный массив.В этом случае я сделал шарнирный элемент длиной 1 дюйм, поэтому я скопировал его на 1 дюйм вдоль красной оси, нажал Enter и набрал *5, Enter. Это сделало пять копий плюс оригинал. Чтобы прояснить этот урок, я также скопировал две крайние копии, а затем отразил каждую из них по отдельности как по красной, так и по зеленой осям. Сделайте каждый из четырех конечных компонентов уникальным, щелкнув правой кнопкой мыши и выбрав «Сделать уникальным» в контекстном меню. Это позволяет регулировать длину этих компонентов, не затрагивая другие.

Скопируйте остальные компоненты шарнирного элемента и также отразите их. Все эти элементы могут оставаться экземплярами одного и того же компонента. Я выбрал один из них, чтобы показать, как выбираются все связанные.

Чтобы створки шарнира выглядели непрерывными, откройте экземпляр каждого компонента по очереди. Удалите вертикальную грань на линии шва, а затем скройте края шва, удерживая клавишу Shift и щелкая инструментом «Ластик».

Выберите все элементы в листе и сделайте компонент этого выбора.Выберите оба листа шарнира и создайте компонент шарнира.

Предполагая, что вы хотите использовать эту петлю в других моделях, откройте браузер компонентов и откройте его дополнительную панель, щелкнув маленький значок + в правом верхнем углу окна. Установите верхнюю панель на «В модели», а нижнюю — на папку назначения. Перетащите миниатюру шарнира с верхней панели на нижнюю панель. Теперь шарнир будет доступен для использования в других моделях.

Петля может быть сложена вдоль центральной линии под нужным углом.Выберите лист, который вы хотите переместить, и получите инструмент Rotate. Наведите указатель мыши на край сустава, а затем поднесите транспортир к центру. транспортир должен привязаться к центру, и вы можете выполнить вращение. Если вам так проще, вы также можете добавить несколько маленьких перекрестий, чтобы использовать их для поиска инструмента «Поворот».

Если вы хотите сделать петлю длиннее, откройте каждую створку для редактирования, переместите один крайний элемент вниз, а затем переместите/скопируйте промежуточный элемент вниз, чтобы сделать достаточно копий, чтобы заполнить пробел.Вы также можете укоротить концевые элементы с помощью Push/Pull. в зависимости от того, как нарисована петля, длина будет добавлена ​​или вычтена к одному концу петли, поэтому нет необходимости перемещать весь лист, чтобы исправить изменение.

Добавить комментарий

Ваш адрес email не будет опубликован.
