Допустимая нагрузка на пустотные плиты перекрытия

ОТГРУЗИЛИ ИЗДЕЛИЙ
с 2008 года:

тонн
по чертежам

тонн
по сериям и ТУ

тонн
из артбетона

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

30 — длина пустотной плиты перекрытия в дециметрах
12 — ширина изделия в дм
8 — максимальная нагрузка на 1 дм² в кг, то есть 800 кг на м², в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м². В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м², как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

собственную массу изделия на м²
оформление напольного покрытия (стяжки, утеплители, декор)
привнесенную статическую нагрузку (мебель, техника)
динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м² — 300 кг/м² (вес конкретной плиты по ГОСТу) — 150 кг/м² (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м² (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м².

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит. Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума.

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
Высота штабеля – не более 2,5 м
Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Также рады Вам предложить:

Особенности водоотводных лотков
Наземные системы водоотвода
Стеклопластиковые лотки для водоотвода

Виды плит перекрытий | Основные характеристики

При возведении зданий используют пустотные плиты перекрытия. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой. Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси.

Описание

Плиты перекрытия — это конструктивная единица строений. Располагается она всегда горизонтально, воспринимая такие же нагрузки и частично перенося их на вертикальные элементы здания.

Купить плиты перекрытия не составляет труда. Товар типовой, предназначен для быстрой сборки зданий. Их постояльцы ценят плиты перекрытия за надежность и одновременно неприхотливость.

Основные классификации

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома. Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.

Основные разновидности ЖБ плит перекрытия:

Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

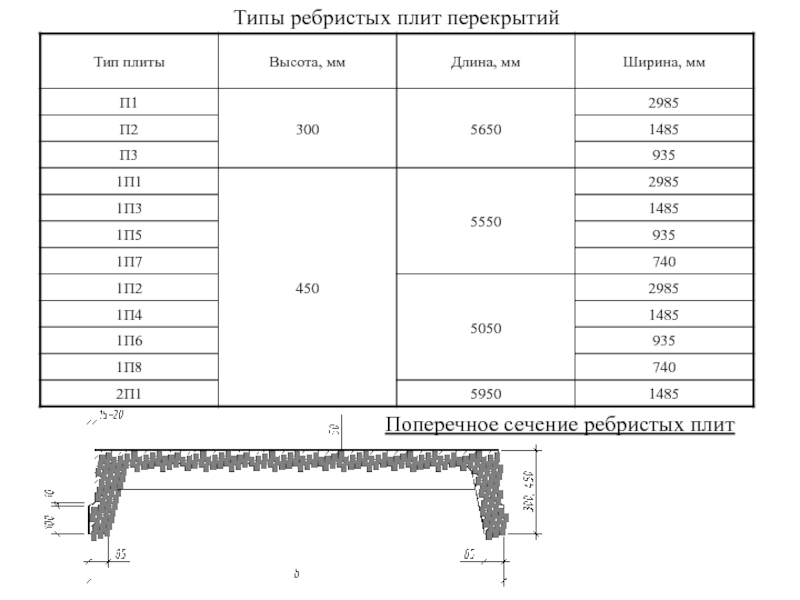

Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.
Сплошные или полнотелые – железобетонные изделия сплошного сечения.

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

Размеры плит перекрытия

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Вес

Масса плиты нужна для правильного выполнения расчетов строительных конструкций.

Однако этим занимаются конструкторы, у которых есть все необходимые данные. Частному застройщику вес может понадобиться для организации доставки и последующего монтажа изделий.

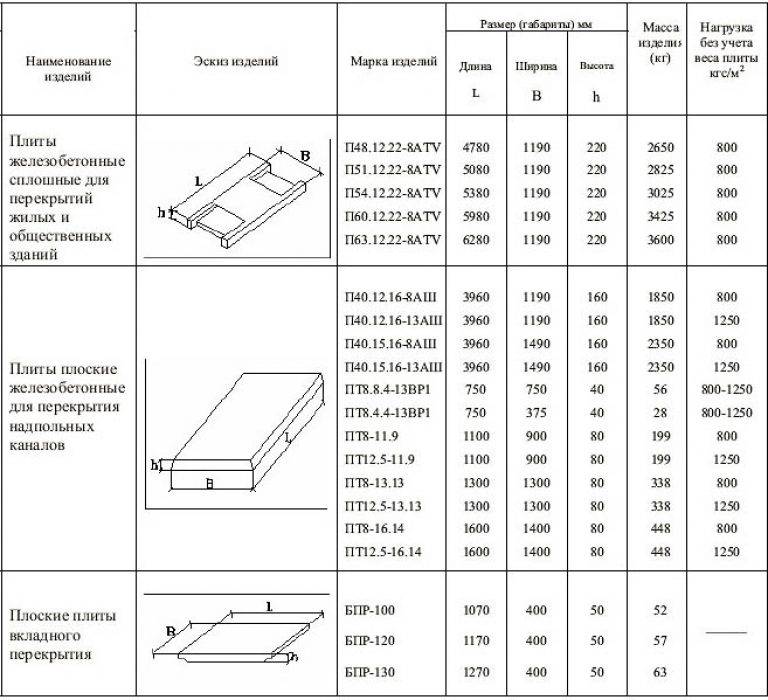

Стандартный вес наиболее востребованных плит перекрытия:

ПК – в пределах 280-310 кг/м2;
ПБ – в пределах 300-330 кг/м2;
ПНО – 210-230 кг/м2; 3,1ПБ и 1,6ПБ – 220-240 кг/м2.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

по двум торцевым сторонам,
по трем сторонам (две торцевых и одна боковая),
по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные. Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

2ПКТ — по трем сторонам,
2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм. Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм. Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
а — в торцах использованы уплотняющие вкладыши,
т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Популярность плит перекрытия показывает удобство эксплуатации и ценность в сфере строительства. Большой выбор разных марок, имеющих различия по способу изготовления, усиления арматурой и размерам позволяют выбрать для каждого строящегося объекта оптимальный набор качеств.
